GARDENA Hauswasserautomat Comfort 5000/5E LCD / Premium 6000/6E LCD Inox

Dies ist die deutsche Originalbetriebs anleitung.

Bitte lesen Sie die Betriebsanleitung sorgfältig und beachten Sie deren Hinweise. Machen Sie sich anhand dieser Betriebs anleitung mit dem Produkt, dem richtigen Gebrauch sowie den Sicherheitshinweisen vertraut.

Das Gerät nie verwenden, wenn Sie müde oder krank sind oder unter dem Einfluss von Alkohol, Drogen oder Arzneimitteln stehen.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Wir empfehlen eine Benutzung des Gerätes erstfür Jugendliche ab 16 Jahren.

v Bitte bewahren Sie diese Betriebsanleitung sorgfältig auf.

Inhaltsverzeichnis: 1. Einsatzgebiet Ihres GARDENA Hauswasserautomaten ..... 2

2. Sicherheitshinweise ................................ 3

3. Funktion ......................................... 4

4. Inbetriebnahme .................................... 5

5. Bedienung ........................................ 6

6. Menü-Einstellungen ................................ 8

7. Außerbetriebnahme ................................10

8. Wartung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

9. Beheben von Störungen .............................12

10. Lieferbares Zubehör ................................16

11. Technische Daten ..................................17

12. Service / Garantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

1. Einsatzgebiet Ihres GARDENA Hauswasserautomaten

Ordnungsgemäßer Gebrauch: Der GARDENA Hauswasserautomat ist für die private Benutzung

im Haus und Hobbygarten bestimmt und nicht dafür vorgesehen, zum Betrieb von Bewässerungsgeräten und -systemen in öffentlichen Gartenanlagen eingesetzt zu werden.

Beim Einsatz der Pumpe zur Druckverstärkung darf der max. zul. Innendruck von 6 bar (druckseitig) nicht überschritten werden. Zu erhöhender Ausgangsdruck und Pumpendruck addieren sich.

• Beispiel: Druck am Wasserhahn = 1,0 bar, max. Druck des Hauswasserautomaten Comfort 5000/5E LCD = 4,5 bar, Gesamtdruck = 5,5 bar.

Förderflüssigkeiten: Der GARDENA Hauswasserautomat kann zum Fördern

von Regenwasser, Leitungswasser und chlorhaltigem Schwimmbadwasser eingesetzt werden.

Zu beachten:

Der GARDENA Hauswasserautomat ist nicht für Dauerbetrieb (z. B. Industrieeinsatz, Dauerumwälzbetrieb) geeignet. Nicht gefördert werden dürfen ätzende, leicht brennbare, aggressive oder explosive Förderflüssigkeiten (wie Benzin, Petroleum oder Nitroverdünnung), Salzwasser sowie zum Verzehr vorgesehene Lebensmittel. Die Temperatur der Förderflüssigkeit darf 35 °C nicht überschreiten. Vor Einbruch der Frostperiode ist der Hauswasserautomat zu entleeren und frostsicher zu lagern (siehe 7. Außerbetriebnahme).

2. Sicherheitshinweise

Elektrische Sicherheit

GEFAHR! Stromschlag!

Es besteht Verletzungsgefahr durch elektrischen Strom!

v Vor dem Befüllen, nach Außerbetrieb-

nahme, vor Beheben von Störungen und vor der Wartung den Netzstecker ausstecken.

Achtung: Die Benutzung der Pumpe ist nur zulässig, wenn die Pumpe über einen Fehlerstromschutzschalter (FI-Schalter) betrieben wird (DIN VDE 0100-702).

Zudem muss die Pumpe stand- und überflutungssicher aufgestellt und gegen Hineinfallen geschützt sein.

Als zusätzliche Sicherheit kann ein zugelassener Personenschutzschalter verwendet werden.

v Bitte fragen Sie eine Elektrofachkraft. Bei Anschluss der Pumpe an die Wasserver-

sorgungsanlage müssen die landesspezifischen Sanitärvorschriften eingehalten werden, damit das Rücksaugen von Nicht-Trinkwasser verhindert wird.

Anschlussleitungen

Die Angaben auf dem Typschild müssen mit den Daten des Stromnetzes übereinstimmen.

Netzanschluss- und Verlängerungsleitungen dürfen keinen geringeren Querschnitt haben als Gummischlauchleitungen mit Kurzzeichen H07 RNF nach DIN VDE 0620.

Das Kabel vor Hitze, Öl und scharfen Kanten schützen.

v Tragen Sie die Pumpe nicht am Kabel

und benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen.

In Österreich

In Österreich muss der elektrische Anschluss der ÖVE-EM 42, T2 (2000)/1979 § 22 gemäß

§ 2022.1 entsprechen. Danach dürfen Pumpen zum Gebrauch an Schwimmbecken und an Gartenteichen nur über einen Trenntransformator betrieben werden.

v Bitte fragen Sie Ihren Elektromeisterbetrieb.

In der Schweiz

In der Schweiz müssen ortsveränderliche Geräte, welche im Freien verwendet werden, über Fehlerstromschutzschalter angeschlossen werden.

Allgemeine Hinweise

Verletzungsgefahr durch heißes Wasser!

Bei defekter Elektronik oder fehlender, saugseitiger Wasserzufuhr kann sich das noch in der Pumpe befindliche Wasser stark erhitzen, sodass es bei Wasseraustritt zu Verletzungen durch heißes Wasser kommen könnte.

v Die Pumpe über die Haussicherung

vom Netz trennen, Wasser abkühlen lassen (ca. 10 – 15 Min.) und vor erneuter Inbetriebnahme die saugseitige Wasserzufuhr sicherstellen.

Sichtprüfung

v Führen Sie vor Benutzung stets eine Sicht-

prüfung durch, um festzustellen, ob die Pumpe, insbesondere Netzkabel und Stecker, beschädigt ist.

Eine beschädigte Pumpe darf nicht benutzt werden.

v Pumpe im Schadensfall vom GARDENA

Service oder dem autorisierten Elektrofachmann prüfen lassen.

Betriebssicherheit

Setzen Sie die Pumpe nicht dem Regen aus und benutzen Sie die Pumpe nicht in nasser oder feuchter Umgebung.

Zur Verhinderung eines Trockenlaufs der Pumpe achten Sie bitte darauf, dass sich das Saugschlauchende stets im Fördermedium befindet.

v Befüllen Sie die Pumpe vor jeder Inbetrieb-

nahme bis zum Überlauf (ca. 2 bis 3 l) mit Förderflüssigkeit!

3. Funktion

Sehr feiner Sand kann den integrierten Filter (Maschenweite 0,45 mm) passieren und zu schnellerem Verschleiß der Hydraulikteile führen.

v Bei sehr feinem Sand den Pumpenvorfilter

Art.-Nr. 1730 (Maschenweite 0,1 mm) verwenden.

Bei Einsatz der Pumpe zur Hauswasserversorgung sind die örtlichen Vorschriften der Wasser- und Abwasserbehörden zu beachten. Zusätzlich sind die Bestimmungen der DIN 1988 einzuhalten.

v Fragen Sie im Bedarfsfall Ihren Sanitärfach-

betrieb.

Gefahr! Diese Pumpe erzeugt ein elektromagnetisches Feld während des Betriebs. Dieses Feld kann unter Umständen mit aktiven oder passiven medizinischen Implantanten wechselwirken. Um das Risiko einer ernsten oder tödlichen Verletzung zu vermeiden, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt oder Hersteller des medizinischen Implantats vor dem Betrieb der Pumpe zu befragen.

Der Hauswasserautomat besitzt eine elektronische Steuerung, welche die Pumpe automatisch einschaltet, wenn der Einschaltdruck unterschritten wird und automatisch ausschaltet, wenn kein Wasser mehr entnommen wird.

Kleinmengenprogramm: Mit dem integrierten Kleinmengenprogramm lassen sich

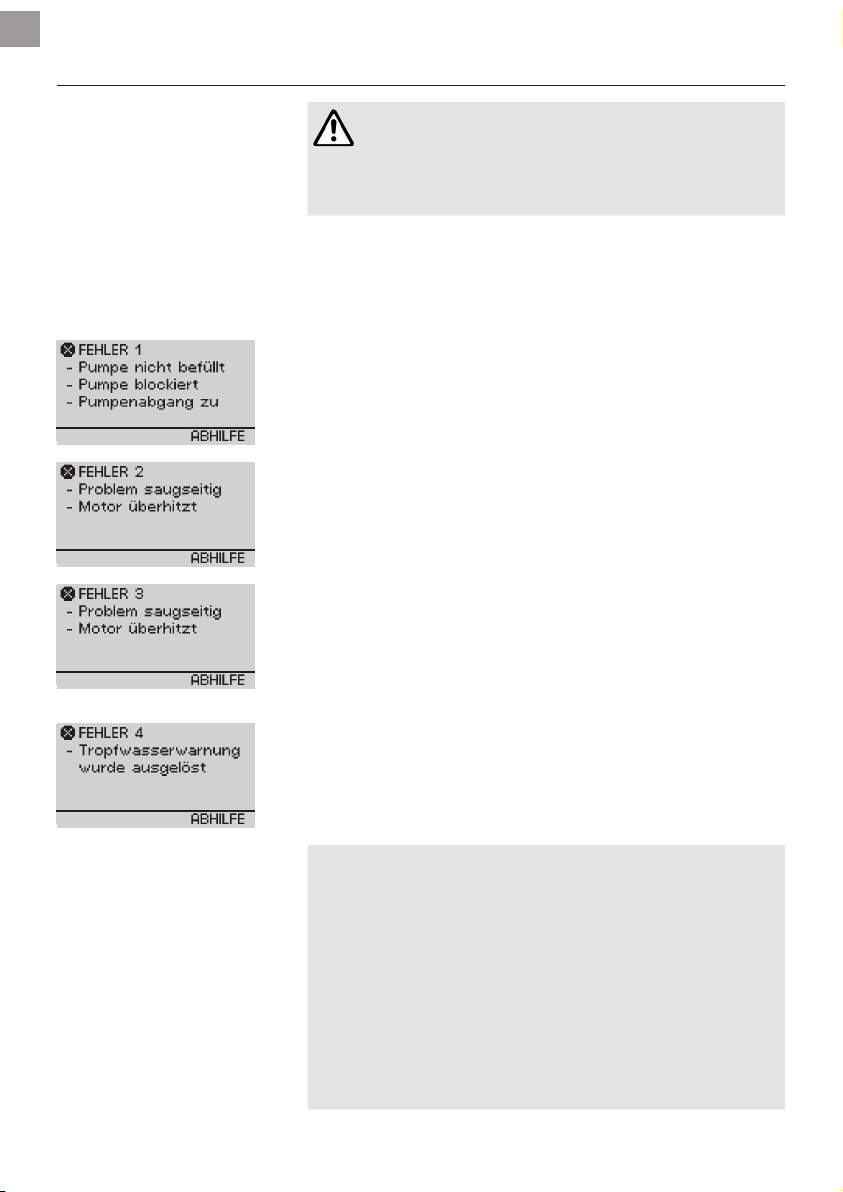

Fehlerdiagnosesystem: Die Pumpe verfügt über ein Fehlerdiagnosesystem, welches ver-

z. B. moderne Waschmaschinen oder Tropfbewässerungs-Anlagen selbst mit geringem Wasserdurchfluss problemlos betreiben.

schiedene Störungszustände und deren Abhilfe über das Display angezeigt (siehe 9. Beheben von Störungen).

Display-Anzeige

Je nach Anzeige können aktuelle Informationen zum Betriebszustand abgerufen und verschiedene Einstellungen vorgenommen werden.

Das Display besteht aus einem Anzeigenbereich einer Funktionsleiste

darunterliegenden 3 Tasten angibt. Z. B.:

Linke Taste

Mittlere Taste Rechte Taste

, die die jeweilige Funktion der

Menü nach oben zur

„Tropfwasserwarnung“ blättern. Menü „Einschaltdruck“ aufrufen. Menü nach unten zur

„Fehlerabhilfe“ blättern.

und

4. Inbetriebnahme

Hauswasserautomat aufstellen:

Hauswasserautomat installieren:

Der Aufstellort muss fest und trocken sein und dem Hauswasserautomaten einen sicheren Stand ermöglichen.

v Hauswasserautomat in sicherem Abstand (mind. 2 m) zum

Fördermedium aufstellen.

Die Pumpe muss an einem Ort mit < 80 % Luftfeuchtigkeit und ausreichender Belüftung im Bereich der Lüftungsschlitze aufgestellt werden. Der Abstand zu den Wänden muss mindestens 5 cm betragen. Über die Lüftungsschlitze darf kein Schmutz (z. B. Sand oder Erde) angesaugt werden.

Stellen Sie den Hauswasserautomaten so auf, dass er gegen Verrutschen gesichert ist und dass Sie ein entsprechend großes Auffanggefäß zum Entleeren der Pumpe oder der Anlage unter die Ablass-Schraube 1 bringen können.

Installieren Sie die Pumpe nach Möglichkeit höher als die Wasseroberfläche. Sollte dies nicht möglich sein, installieren Sie zwischen Pumpe und Saugschlauch, z. B. für die Reinigung des eingebauten Filters, ein unterdruckfestes Ventil.

Verwenden Sie bei der Festinstallation sowohl auf der Saugseite als auch auf der Druckseite geeignete Ventile. Wichtig z. B. für Wartungs- und Reinigungsarbeiten an der Pumpe oder für Stilllegungen.

Die GARDENA-Anschluss-Stücke auf der Saug- und Druckseite dürfen nur handfest angezogen werden. Bei der Verwendung von Metall-Anschlüssen kann es bei unsachgemäßer Montage zur Beschädigung des AnschlussGewindes kommen. Deshalb die Anschlussteile nur mit höchster Sorgfalt aufschrauben.

Schlauch an Saugseite anschließen:

Art. 1723 / Art. 1724

Saugseitig keine Wasserschlauch-Stecksystemteile verwenden. Es muss ein vakuumfester Saugschlauch verwendet werden z. B:

• GARDENA Sauggarnitur Art. 1411 / 1418

• GARDENA Schlagbrunnen-Saugschlauch Art. 1729.

Um die Wiederansaugzeit zu verkürzen, empfehlen wir:

• die Verwendung eines Saugschlauchs mit Rückfluss-Stopp, der ein selbsttätiges Entleeren des Saugschlauchs nach Außerbetriebnahme des Hauswasserautomaten verhindert,

• bei großen Ansaughöhen einen Saugschlauch mit kleinem

Durchmesser (3/4") verwenden.

1. Vakuumfeste Saugschlauch-Meterware

Stück der Saugseite 4 verbinden und luftdicht verschrauben.

2. Bei Saughöhen über 4 m, Saugschlauch zusätzlich befestigen

(z. B. an einen Holzpflock binden).

Die Pumpe wird vom Gewicht des Saugschlauchs entlastet.

Bei sehr feiner Verschmutzung des Fördermediums wird zusätzlich zum integrierten Filter ein GARDENA Pumpen- Vorfilter Art. 1730 / 1731 empfohlen.

(z. B. Art. 1723 /1 724) mit dem Anschluss

über ein Anschluss-

Schlauch an Druckseite anschließen:

5. Bedienung

Art. 1752

Der Schlauch kann wahlweise an das druckseitige 33,3 mm (G 1)Gewinde des 120° schwenkbaren und / oder waagrechten Anschlusses angeschlossen werden. Verwenden Sie druckfeste Schläuche, wie z. B:

• GARDENA Gartenschlauch (3/4") Art. 18113 mit GARDENA Anschluss-Satz Art. 1752.

1. Druckschlauch

Anschluss der Druckseite 8 verbinden.

2. Nicht benötigten Anschluss mit mitgelieferter

Verschlusskappe

Bei Festinstallation der Pumpe im Innenbereich zur Hauswasserversorgung ist der Hauswasserautomat zur Reduzierung von Geräuschen und Vermeidung von Beschädigungen der Pumpe durch Druckschläge nicht fest mit starren Rohren, sondern über flexible Schlauchleitungen (z. B. Panzerschläuche) mit dem Rohrnetz zu verbinden.

über den Anschluss-Satz 7 mit dem

verschließen.

Hauswasserautomat starten:

GEFAHR! Stromschlag! Es besteht Verletzungsgefahr durch elektrischen

Strom!

v Vor dem Befüllen des Hauswasserautomaten den

1. Deckel

2. Eventuell vorhandene Absperrorgane in der Druckleitung

3. Restwasser im Druckschlauch entleeren, damit die Luft beim

4. Zu pumpende Flüssigkeit über den Einfüllstutzen

5. Deckel

6. Netzstecker in eine 230 V / 50 Hz Wechselstrom-Steckdose

Die angegebene maximale Selbstansaughöhe (siehe

11. Tech nische Daten) wird nur erreicht, wenn die Pumpe über den Einfüllstutzen der Druckschlauch dabei und während des ersten Selbstansaugens soweit nach oben gehalten wird, dass kein Fördermedium von der Pumpe über den Druckschlauch entweichen kann. Bei befüllten Saugschläuchen mit Rückflussstopp muss der Druckschlauch nicht nach oben gehalten werden.

Netzstecker ausstecken.

der Filterkammer mit dem mitgelieferten Schlüssel

aufdrehen.

(Anschlussgeräte, Wasserhahn, etc.) öffnen, damit die Luft beim Ansaugen entweichen kann.

Befüllen und Ansaugen entweichen kann.

zum Überlauf (ca. 2 bis 3 l) einfüllen, bis das Wasser unterhalb des saugseitigen Eingangs nicht mehr abfällt.

der Filterkammer wieder bis zum Anschlag zudrehen.

einstecken.

bis zum Überlauf befüllt ist und

langsam bis

7. Schalter

Der Schalter leuchtet.

auf I schalten.

Bei Erstinbetriebnahme ist zunächst die Display-Sprache zu wählen.

8. Mit der rechten bzw. linken Taste die gewünschte Display-

Sprache anwählen und mit der mittleren Taste bestätigen.

9. Das Display zeigt „Pumpe jetzt starten?“ an.

Linke Taste drücken.

10. Die Pumpe läuft nach ca. 2 Sekunden an und die GARDENA-

Sonne dreht sich während des Ansaugvorgangs im Display.

11. Wenn die Pumpe konstant Wasser fördert, die Absperrorgane

in der Druckleitung wieder schließen.

Je nach Förderhöhe kann der Ansaugvorgang mehrere Minuten dauern.

12. Ca. 10 Sekunden nach Schließen der Absperrorgane schaltet

die Pumpe automatisch ab. Der Normalbetrieb (Standby) ist erreicht.

Anzeigen im LC-Display während der verschiedenen Betriebszustände

Ansaugvorgang (GARDENA Sonne dreht sich).

Der Ansaugvorgang läuft.

Pumpe fördert Wasser.

Aktueller Durchfluss und aktueller Druck während des Betriebs werden angezeigt.

Hauswasserautomat ist betriebsbereit.

„Ruhemodus“, keine Wasserentnahme.

6. Menü-Einstellungen

Fördermengen

Gesamt-Fördermenge (seit Inbetriebnahme) und Teil-Fördermenge (seit letztem Reset) werden angezeigt.

Die Anzeige „Fördermengen“ kann aus der „Durchfluss/Druck“Anzeige oder aus der „Standby“-Anzeige durch Drücken der rechten Taste aufgerufen werden (Anzeige für ca. 5 Sekunden).

Frostwarnung

Die Temperatur in der Pumpe war oder ist unter 4 °C. Pumpe außer Betrieb nehmen (siehe 7. Außerbetriebnahme).

Durch Drücken der rechten Taste Bestätigung mit der mittleren Taste kann die normale Betriebsanzeige wieder aufgerufen werden.

Im Hauptmenü lassen sich verschiedene Funktionen der Pumpe aufrufen und einstellen.

und anschließender

Hauptmenü

Hauptmenü aufrufen (Hauswasserautomat in Betrieb): v Mittlere und rechte Taste gleichzeitig drücken,

bis das Hauptmenü im Display angezeigt wird.

Hauptmenü aufrufen (Hauswasserautomat nicht in Betrieb): v Mittlere und rechte Taste gleichzeitig gedrückt halten,

die Pumpe einschalten und warten, bis das Hauptmenü im Display angezeigt wird.

Solange das Hauptmenü geöffnet ist unterbricht der Hauswasserautomat aus Sicherheitsgründen den Betrieb.

Das Hauptmenü hat 4 Menüs:

1. Sprache

2. Info Menü

3. Einstellungen

4. Menü schließen

v Gewünschtes Menü mit der rechten bzw. linken Taste

anwählen und mit der mittleren Taste aufrufen.

1. Sprache

Im Menü „Sprache“ kann die Anzeige-Sprache des Displays gewählt werden.

v Sprache mit der rechten bzw. linken Taste anwählen und mit

der mittleren Taste bestätigen.

2. Info Menü

Das Menü „Info Menü“ hat 3 Untermenüs:

2.1. Übersicht

2.2. Zurücksetzen

2.3. Hauptmenü

+ 16 hidden pages
