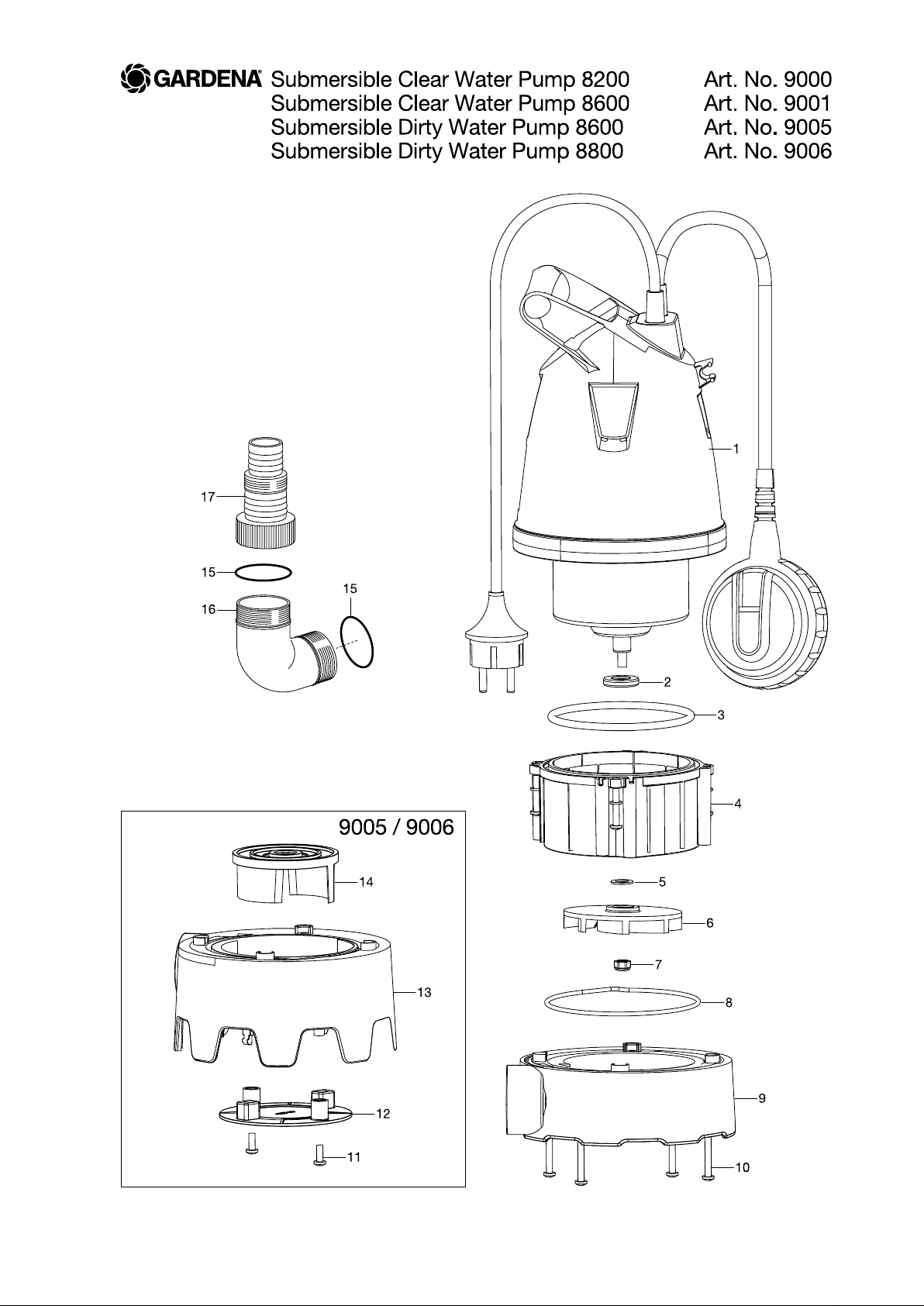

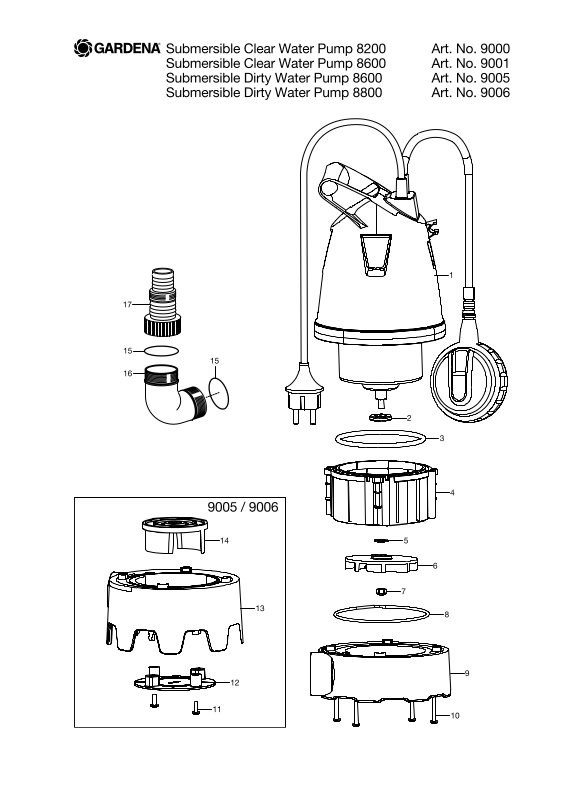

Bild Nr. Ersatzteil-Nr. Bezeichnung Description Désignation
Picture No. Spare Part No.
Art. 9000-29 Klarwasser-Tauchpumpe 8200 Clear Water Submersible Pump 8200 Pompe d’évacuation pour eaux claires 8200
6 9000-00.600.02 Turbine Turbine Turbine
8 9001-00.600.28 O-Ring 95x3,1 O-ring 95x3,1 Joint torique 95x3,1
9 9001-00.600.01 Pumpenfuß Pump foot Pied de pompe
15 9001-00.630.03 O-Ring 34,8x3,1 O-ring 34,8x3,1 Joint torique 34,8x3,1
16 9001-00.630.06 TP-Winkelteil 5/4" Pump fitting 5/4" Raccord coudé 5/4"
17 9001-00.630.01 Universalanschluss 5/4" Universal connector 5/4" Embout universal 5/4"
Art. 9001-29 Klarwasser-Tauchpumpe 8600 Clear Water Submersible Pump 8600 Pompe d’évacuation pour eaux claires 8600
6 9001-00.600.21 Turbine Turbine Turbine
8 9001-00.600.28 O-Ring 95x3,1 O-ring 95x3,1 Joint torique 95x3,1
9 9001-00.600.01 Pumpenfuß Pump foot Pied de pompe
15 9001-00.630.03 O-Ring 34,8x3,1 O-ring 34,8x3,1 Joint torique 34,8x3,1
16 9001-00.630.06 TP-Winkelteil 5/4" Pump fitting 5/4" Raccord coudé 5/4"
17 9001-00.630.01 Universalanschluss 5/4" Universal connector 5/4" Embout universal 5/4"
Achtung!! Folgende Teile sind nicht als Ersatzteil verfügbar, da es sich um Normteile handelt
Attention!! The following parts are not available as spare parts as they are standard parts
Attention!! Les pièces suivantes ne sont pas disponibles en tant que pièces de rechange car cellesci sont des pièces standard disponibles dans le commerce
7 Mutter M8 Nut M8 Écrou M8
10 Schraube ST4,2x25 Screw ST4,2x25 Vis ST4,2x25
Art. 9005-29 Schmutzwasser-Tauchpumpe 8800 Dirty Water Submersible Pump 8800 Pompe d’evacuation pour eaux chargées 8800
8 9001-00.600.28 O-Ring 95x3,1 O-ring 95x3,1 Joint torique 95x3,1
12 9006-00.600.06 Abdeckung Cover Couvercle
13 9006-00.600.01 Pumpenfuß Pump foot Pied de pompe
14 9005-00.600.01 Turbine Turbine Turbine
15 9001-00.630.03 O-Ring 34,8x3,1 O-ring 34,8x3,1 Joint torique 34,8x3,1
16 9001-00.630.06 TP-Winkelteil 5/4" Pump fitting 5/4" Raccord coudé 5/4"
17 9001-00.630.01 Universalanschluss 5/4" Universal connector 5/4" Embout universal 5/4"
Art. 9006-29 Schmutzwasser-Tauchpumpe 9300 Dirty Water Submersible Pump 9300 Pompe d’evacuation pour eaux chargées 9300
8 9001-00.600.28 O-Ring 95x3,1 O-ring 95x3,1 Joint torique 95x3,1
12 9006-00.600.06 Abdeckung Cover Couvercle
13 9006-00.600.01 Pumpenfuß Pump foot Pied de pompe
14 9006-00.600.11 Turbine Turbine Turbine
15 9001-00.630.03 O-Ring 34,8x3,1 O-ring 34,8x3,1 Joint torique 34,8x3,1
16 9001-00.630.06 TP-Winkelteil 5/4" Pump fitting 5/4" Raccord coudé 5/4"
17 9001-00.630.01 Universalanschluss 5/4" Universal connector 5/4" Embout universal 5/4"
Achtung!! Folgende Teile sind nicht als Ersatzteil verfügbar, da es sich um Normteile handelt
Attention!! The following parts are not available as spare parts as they are standard parts
Attention!! Les pièces suivantes ne sont pas disponibles en tant que pièces de rechange car cellesci sont des pièces standard disponibles dans le commerce
7 Mutter M6 Nut M6 Écrou M6
10 Schraube ST4,2x25 Screw ST4,2x25 Vis ST4,2x25
11 Schraube 3,5x16 Screw 3,5x16 Vis 3,5x16
Nur die aufgeführten Teile Only the mentioned Seules les pièces indiquées
sind lieferbar. spare part are available. sont disponibles.
Achtung!! Die Instandsetzung von Elektrogeräten darf nur von einer Elektrofachkraft unter Berücksichtigung der gesetzlichen Vorschriften durchgeführt werden
Attention!! The repair of electrical products must only be carried out by a qualified electrician in accordance with legal regulations
Attention!! La réparation des produits électriques ne doit être effectuée que par un électricien qualifié conformément aux dispositions légales
