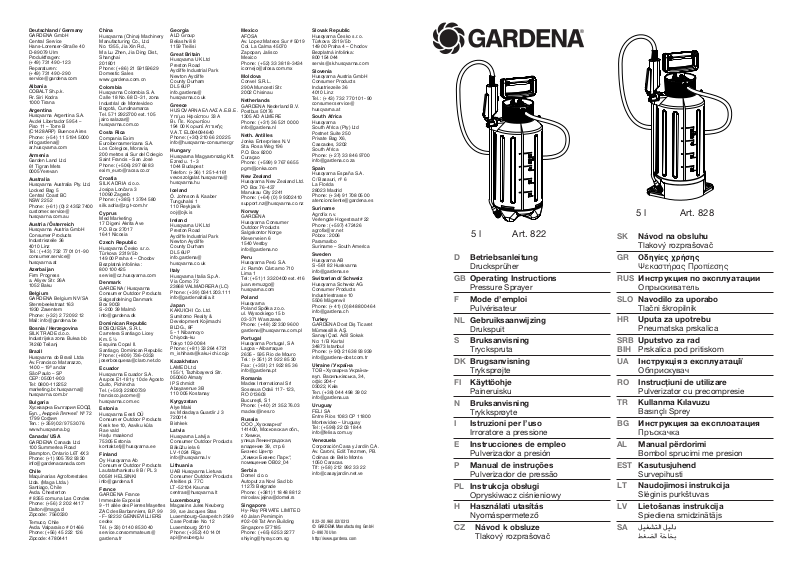

5 l Art. 822

D Betriebsanleitung

Drucksprüher

GB Operating Instructions

Pressure Sprayer

F Mode d’emploi

Pulvérisateur

NL Gebruiksaanwijzing

Drukspuit

S Bruksanvisning

Tryckspruta

DK Brugsanvisning

Tryksprøjte

FI Käyttöohje

Paineruisku

N Bruksanvisning

Trykksprøyte

I Istruzioni per l’uso

Irroratore a pressione

E Instrucciones de empleo

Pulverizador a presión

P Manual de instruções

Pulverizador de pressão

PL Instrukcja obsługi

Opryskiwacz ciśnieniowy

H Használati utasítás

Nyomáspermetező

CZ Návod k obsluze

Tlakový rozprašovač

5 l Art. 828

SK Návod na obsluhu

Tlakový rozprašovač

GR Οδηγίες χρήσης

Ψεκαστήρας Προπίεσης

RUS Инструкция по эксплуатации

Опрыскиватель

SLO Navodilo za uporabo

Tlačni škropilnik

HR Uputa za upotrebu

Pneumatska prskalica

SRB Uputstvo za rad
BIH Prskalica pod pritiskom

UA Інструкція з експлуатації

Обприскувач

RO Instrucţiuni de utilizare

Pulverizator cu precompresie

TR Kullanma Kılavuzu

Basınçlı Sprey

BG Инструкция за експлоатация

Пръскачка

AL Manual përdorimi

Bombol sprucimi me presion

EST Kasutusjuhend

Survepihusti

LT Naudojimosi instrukcija

Slėginis purkštuvas

LV Lietošanas instrukcija

Spiediena smidzinātājs

SA 



A1 B1

1

A2

2

2 3

A3

7

!

#

8

4

B2

5

3

A4 B3

3

max. 5 l

3

9

" 0

6

C1

3 $ 2

2

GARDENA Pulvérisateur 5 l

Ceci est la traduction du mode d’emploi original allemand.
Nous vous remercions de bien vouloir lire attentivement ce mode
d’emploi et d’en observer les instructions. Utilisez-le pour vous
familiariser avec le pulvérisateur, son emploi correct ainsi que les
consignes de sécurité.
Par mesure de sécurité, il est interdit aux enfants, aux jeunes de moins
de 16 ans et aux personnes n’ayant pas lu ce mode d’emploi d’utiliser
ce pulvérisateur.
Conservez précieusement ce mode d’emploi.

1. Domaine d’utilisation du pulvérisateur GARDENA

Finalité :

Le pulvérisateur GARDENA est conçu pour la dispersion de produits
phytosanitaires1), de désherbants1), d’engrais1), de nettoyants pour
vitres1), d’agents protecteurs pour véhicules et conservateurs1), liquides,
exempts de solvants, dans des maisons et jardins privés. Il n’a pas le
droit d’être utilisé dans des installations, parcs et centres sportifs
publics ni dans le domaine agricole ou forestier. Le respect du mode
d’emploi joint par le fabricant est indispensable à l’utilisation correcte
du pulvérisateur.

1)

Conformément à la loi sur les produits phytosanitaires et les nettoyants, seuls les produits

autorisés (commerce spécialisé agréé) ont le droit d’être utilisés.

Attention :

En raison des risques de dommages corporels, il est seulement permis
de diffuser avec le pulvérisateur GARDENA les produits liquides men­tionnés. Les acides, désinfectants et imperméabilisants sont également
proscrits, de même que les nettoyants agressifs contenant des solvants,
l’essence et l’huile de pulvérisation. A la date de fabrication de l’appareil,
il n’est pas connu d’effets nocifs de produits phyto sanitaires autorisés
par l’Office fédéral de biologie BBA sur les matériaux de l’appareil.
En cas de dispersion d’insecticides, d’herbicides et de fongicides ou de
produits liquides à pulvériser pour lesquels le fabricant prévoit des
mesures de sécurité spéciales, ces dernières doivent être respectées.

2. Consignes de sécurité

Risques corporels :

Ne jamais ouvrir le pulvérisateur ou dévisser la buse tant que l’appareil
se trouve sous pression. Ne connectez jamais le pulvérisateur sur un
appareil à air comprimé. Risque de blessures très important.
Maintenez toujours le pulvérisateur à la verticale lorsque vous tirez sur
la soupape de sécurité 5 (Fig. A3). Avant chaque ouverture du réservoir,
évacuez toujours l’air encore contenu dans le pulvérisateur en tirant
simplement sur la soupape de sécurité.

Utilisation :

Effectuez un contrôle visuel du pulvérisateur avant chaque utilisation.
Si la pompe est remplie et sous pression, ne laissez le pulvérisateur
jamais sans surveillance et ne le laissez pas sans actionnement sur une
période prolongée. Conservez le pulvérisateur hors de portée des
enfants. Vous êtes responsable vis à vis de tiers. N’exposez pas le pul­vérisateur à une grande chaleur. Vissez la poignée
main (ne pas utiliser d’outil), en veillant à ce que le joint torique ! soit
bien positionné (fig. B1).

Nettoyage :

Evacuez la pression après chaque utilisation. Videz le réservoir.
Nettoyez-le bien et rincez-le avec de l’eau propre. Laissez ensuite sécher
le pulvérisateur ouvert. Ne déversez pas les résidus de pulvérisation et
de rinçage dans les canalisations (systèmes de collecte municipaux).
Pour éviter des réactions chimiques, le pulvérisateur doit être nettoyé en
cas de changement des substances diffusées. Si vous utilisez plusieurs
pulvérisateurs à pression préalable, n’intervertissez pas les réservoirs et
les poignées.

Rangement :

Videz toujours le pulvérisateur entièrement (même après un nettoyage
avec de l’eau) et mettez-le à l’abri du gel. Soyez particulièrement
vigilant lorsque vous utilisez le pulvérisateur avec la gâchette bloquée
(fig. A3) en position marche et ne le stockez jamais sous cette forme.

fermement à la

7

"

3. Montage

A1 Montage de la lance 1 sur la poignée 2.
A2 Montage du tuyau de pulvérisation
A3 Montage du tuyau de pulvérisation
A4 Montez la bretelle de portage

d’épaule).

sur la poignée 2.

3

sur le capot de fermeture 4.

3

(réf. 828 : avec rembourrage

6

4. Utilisation

Veuillez respecter les consignes de sécurité et les indications de dosage
du fabricant du produit à pulvériser.

B1 Dévissez la poignée

ATTENTION : le réservoir est prévu pour 5 l de liquide maximum.

A3 Pompez à l’aide de la poignée

et remplissez le réservoir 8.

7

.

7

B2 Réglez le jet au moyen de la buse 9.
B3 Appuyez sur la touche

et pulvérisez le liquide.

0

5. Nettoyage

Nettoyage du pulvérisateur:

Nettoyez le pulvérisateur après l’avoir utilisé. Actionnez le pulvérisateur
à pression préalable uniquement avec de l’eau propre (en y ajoutant un
détergent si nécessaire) jusqu’à ce que le réservoir soit vide.
Les soupapes, la lance 1 et la buse 9 seront nettoyées. Si l’extérieur
de la poignée ou du réservoir est sale, nettoyez à fond le pas de vis
et le joint torique ! qui se trouve à sa base. Nous recommandons de
soumettre le pulvérisateur à un contrôle exhaustif après une durée
d’utilisation de 5 ans, si possible en faisant appel au Service Après­Vente GARDENA.

6. Incidents de fonctionnement

C1 Nettoyage du filtre :

v Retirez le filtre $ intégré au réservoir 1 et nettoyez-le.

Incident Cause possible Remède
La pompe ne fournit

pas de pression.

L’appareil ne
pulvérise pas ou
le fait mal.

Difficulté pour ouvrir
le réservoir.

Pour tout autre défaut de fonctionnement, adressez-vous au
Service Après-Vente de GARDENA.

Soupape de sécu-

desserrée.

rité

5

Raccords de tuyau
non étanches au
niveau du réservoir et
de la poignée.

Gâchette bloquée
en position marche.

Le capuchon
d’étanchéité
sale / endommagé.

Buse

9

Filtre

$

Trop forte pression. Evacuez entièrement

est

C

bouchée. Dévissez la buse 9 et

bouché. Nettoyez le filtre $ de

Serrez la soupape de
sécurité 5.

Serrez les raccords
de tuyau au niveau
du réservoir et de la
poignée.

Décoincer le blocage

"

permanent
sur la poignée.

Nettoyez / remplacez
le capuchon
d’étanchéité C.

nettoyez-la.

la lance.

la pression avec la
sou pape de sécu-

. Graissez le joint

rité

5

torique du réservoir
avec une graisse sans
acide (réf. 867/869).

"

7. Mise hors service

Rangement :

1. Nettoyez le pulvérisateur (cf 5. Nettoyage).

2. Rangez le pulvérisateur à l’abri du gel.

8. Accessoires disponibles

Cache de désherbage GARDENA Evite la dispersion

Tube prolongateur GARDENA Rallonge la lance. Réf. 897

du jet pulvérisé. Réf. 894

9. Caractéristiques techniques

Capacité maxi 5 l Pression de fonctionnement 3 bar
Longueur de lance 36 cm Température maxi 40 °C
Longueur du tuyau 175 cm

10. Garantie

GARDENA accorde pour cet appareil une garantie contractuelle de 2 ans
à compter du jour de l’achat. Elle comprend le remplace ment gratuit des
pièces défectueuses ou de l’appareil, le choix en étant laissé à la libre
initiative de GARDENA. En tout état de cause s’applique la garantie
légale couvrant toutes les conséquences des défauts ou vices cachés
(article 1641 et suivants du Code Civil). Pour que ces garanties soient
valables, les conditions suivantes doivent être remplies : L’appareil a été
manipulé de manière adéquate, suivant les instructions du mode
d’emploi. Il n’y a eu aucun essai de réparation, ni par le client, ni par un
tiers. Une intervention sous garantie ne prolonge pas la durée initiale de
la garantie contractuelle. Toutes les revendications dépassant le contenu
de ce texte ne sont pas couvertes par la garantie, quel que soit le motif
de droit. Pendant la période de garantie, le Service Après-Vente effec­tuera, à titre payant, les réparations nécessaires par suite de manipula­tions erronées. En cas de mauvais fonctionnement, veuillez envoyer le
produit en port payé avec une copie du bon d’achat et une description
du problème, à l’adresse du Service Après-Vente figurant au verso.
