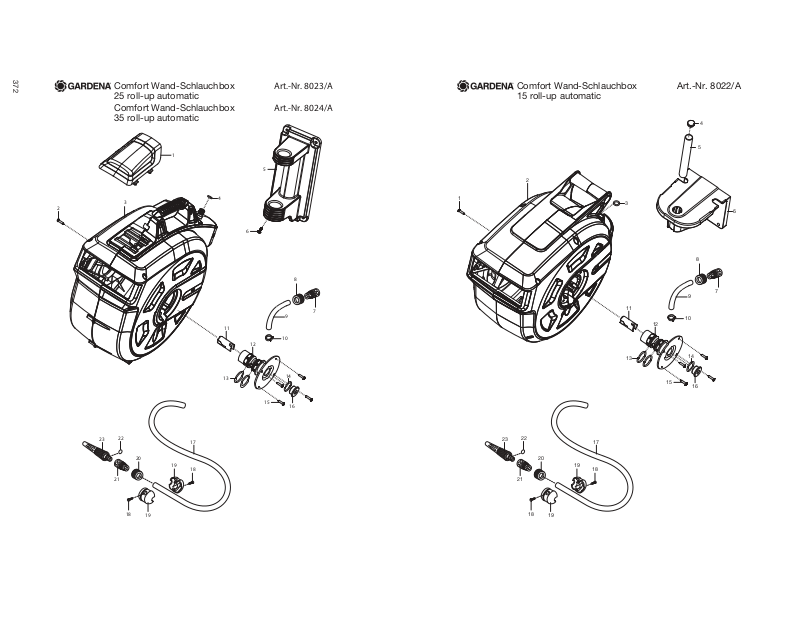

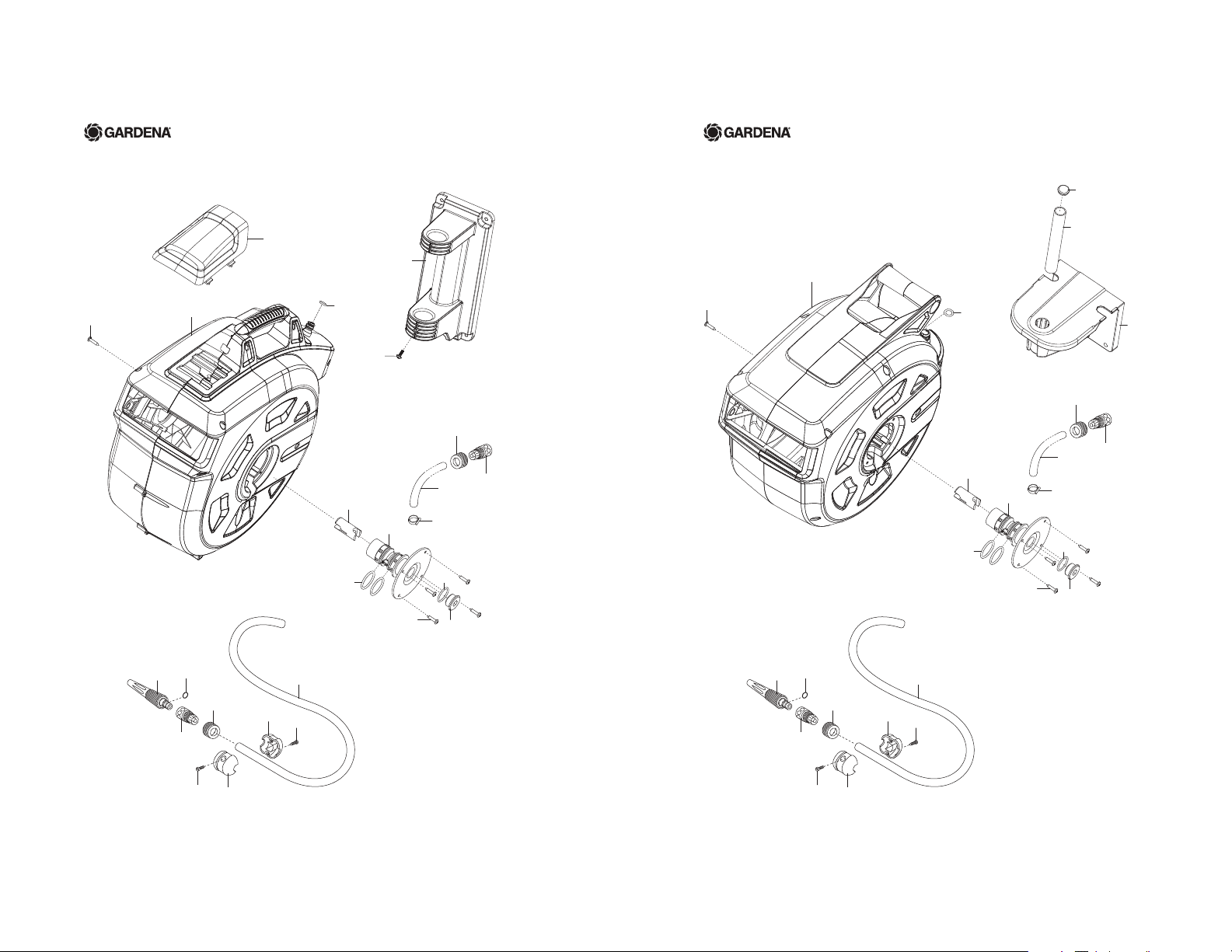

Comfort Wand-Schlauchbox
25 roll-up automatic
Art.-Nr. 8023/A
Comfort Wand-Schlauchbox
35 roll-up automatic
Art.-Nr. 8024/A
17
18
19
19
18
20
22
21
23
13
11
12
10
9
7
8
3
4
2
14
15
16
5
6
1
Comfort Wand-Schlauchbox
15 roll-up automatic
Art.-Nr. 8022/A
17
18
19
19
18
20
22
21
23
13
11
12
10
9
7
8
6
2
1
5
4
14
15
16
3
Page 2
373
Bild Nr. Ersatzteil-Nr. Bezeichnung Description Désignation
Picture No. Spare Part No.
Art. 8022 Comfort Wand-Schlauchbox
15 roll-up automatic
Comfort Wall-Mounted Hose Box
15 roll-up automatic
Dévidoir mural automatic 15 roll-up Comfort
1 8022-00.600.75 Schraube PT5x20 Screw PT5x20 Vis PT5x20
3,22 900-00.101.06 O-Ring 10,5x2,7 O-ring 10,5x2,7 Joint torique 10,5x2,7
4 8022-00.600.42 Stopfen Plug Bouchon de fermeture
4,5 8022-00.720.00 Alu-Rohr, vollst. Aluminium tube, cpl. Tube aluminium, cpl.
6 8022-00.600.41 Wandhalter Wall bracket Support mural
7,8 915-00.600.00 Schlauchstück 1/2", kpl. Hose connector 1/2", cpl. Raccord rapide 1/2", cpl.
7-14,16 8022-00.715.00 Anschlussschlauch Connection hose Tuyau de raccordement
8,20 911-00.000.13 Klemmmutter 1/2" Lock nut 1/2" Écrou de serrage 1/2"
10 8022-00.600.79 Schelle Clamp Collier de serrage
11 8022-00.600.01 Druckkompensator Pressure compensator Compensateur de pression
12 8022-00.600.52 Wasserführung Water pass Kit de passage d’eau
13 1252-00.500.36 O-Ring 28,25x2,62 O-ring 28,25x2,62 Joint torique 28,25x2,62
14 1670-00.600.06 O-Ring 20x2 O-ring 20x2 Joint torique 20x2
15 8022-00.600.76 Schraube PT4,5x20 Screw PT4,5x20 Vis PT4,5x20
16 8022-00.600.54 Stopfen Plug Bouchon de fermeture
18 2648-00.600.89 STS Schraube 40x16 STS Screw 40x16 STS Vis 40x16
19 2648-00.600.62 Stopper Stopper Arrêt
21,20 913-00.640.00 Wasserstop 1/2", kpl. Water stop 1/2", cpl. Aquastop 1/2", cpl.
22 900-00.101.06 O-Ring 10,5x2,7 O-ring 10,5x2,7 Joint torique 10,5x2,7
22,23 8114-00.600.00 Spritze Spray nozzle Lance multijet
4068-00.600.96 Klebeschriftzug Sticking signature Paraphe de collage
2648-00.770.00 Polybeutel groß, vollst. Accessory bag large, cpl. Sachet d’accessoires grand, cpl.
Art. 8023 Comfort Wand-Schlauchbox
25 roll-up automatic
Comfort Wall-Mounted Hose Box
25 roll-up automatic
Dévidoir mural automatic 25 roll-up Comfort
Art. 8024 Comfort Wand-Schlauchbox
35 roll-up automatic
Comfort Wall-Mounted Hose Box
35 roll-up automatic
Dévidoir mural automatic 25 roll-up Comfort
1 8023-00.900.01 Abdeckung Cover Couvercle
2 8022-00.600.74 Schraube PT5x50 Screw PT5x50 Vis PT5x50
4 2613-00.600.25 O-Ring 10,5x2,7 O-ring 10,5x2,7 Joint torique 10,5x2,7
5 8023-00.900.03 Wandhalterung Wall bracket Support mural
6 8023-00.900.04 Schraube Screw Vis
7,8 915-00.600.00 Schlauchstück 1/2", kpl. Hose connector 1/2", cpl. Raccord rapide 1/2", cpl.
7-14,16 8023-00.901.00 Anschlussschlauch Connection hose Tuyau de raccordement
8,20 911-00.000.13 Klemmmutter 1/2" Lock nut 1/2" Écrou de serrage 1/2"
10 8022-00.600.79 Schelle Clamp Collier de serrage
11 8022-00.600.01 Druckkompensator Pressure compensator Compensateur de pression
12 8023-00.600.06 Wasserführung Water pass Kit de passage d’eau
13 1252-00.500.36 O-Ring 28,25x2,62 O-ring 28,25x2,62 Joint torique 28,25x2,62
14 1670-00.600.06 O-Ring 20x2 O-ring 20x2 Joint torique 20x2
15 8022-00.600.76 Schraube PT4,5x20 Screw PT4,5x20 Vis PT4,5x20
16 8022-00.600.54 Stopfen Plug Bouchon de fermeture
18 2648-00.600.89 STS Schraube 40x16 STS Screw 40x16 STS Vis 40x16
19 2648-00.600.62 Stopper Stopper Arrêt
21,20 913-00.640.00 Wasserstop 1/2", kpl. Water stop 1/2", cpl. Aquastop 1/2", cpl.
22 900-00.101.06 O-Ring 10,5x2,7 O-ring 10,5x2,7 Joint torique 10,5x2,7
22,23 8114-00.600.00 Spritze Spray nozzle Lance multijet
2648-00.600.80 Klebeschriftzug Sticking signature Paraphe de collage
2648-00.770.00 Polybeutel groß, vollst. Accessory bag large, cpl. Sachet d’accessoires grand, cpl.
8023-00.650.06 Adapterplatte Adapter plate Plaque d’adaptation
Nur die aufgeführten Teile Only the mentioned Seules les pièces indiquées
sind lieferbar! spare parts are available! sont disponibles!
