Page 1
158

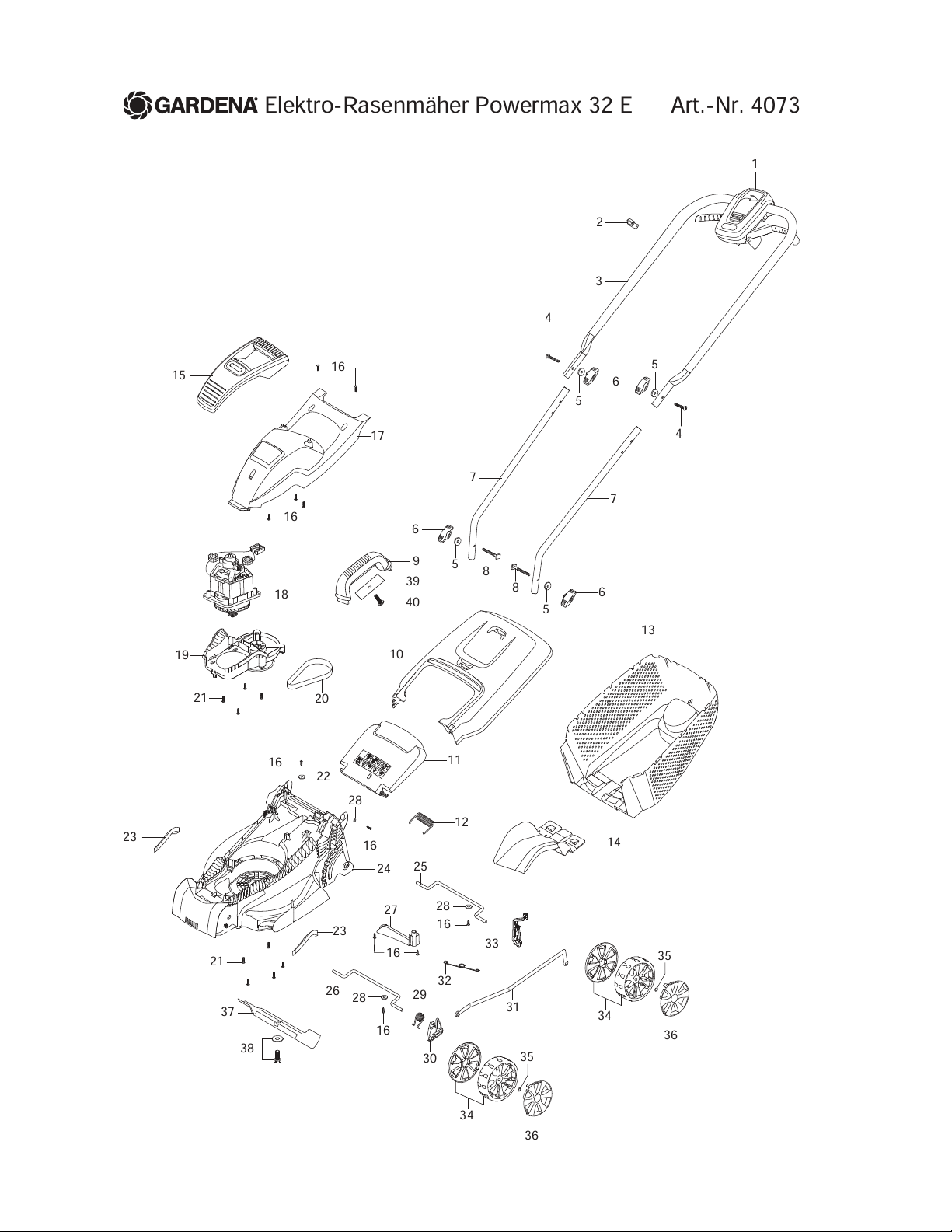

Elektro-Rasenmäher Powermax 32 E Art.-Nr. 4073
2
1
15
16
17
16
16
23
18
19
21
3
7
6
10
7
6
4
4
5
5
6
5
13
5
20
16
8
8
9
11
22
28
25
27
12
14
24
28
16
33
32
30
29
35
35
36
36
34
34
31
16
16
28
26
23
21
37
38
39
40
Page 2
159
Bild Nr. Ersatzteil-Nr. Bezeichnung Description Désignation
Picture No. Spare Part No.
Art. 4073 Elektro-Rasenmäher Powermax 32 E Electric Lawnmower Powermax 32 E Tondeuse électrique Powermax 32 E
1 58-49.050.01 Schalter EU Switchbox EU Interrupteur, cpl. EU
1 58-50.350.01 Schalter CH Switchbox CH Interrupteur, cpl. CH
2x 62551-38.574.00 Kabelführung Cable clip Guide-câble
3 58-64.372.01 Holm Oberteil EU Upper handle bar EU Guidon partie supérieure, cpl. EU
3 58-63.958.01 Holm Oberteil CH Upper handle bar CH Guidon partie supérieure, cpl. CH
4x 62551-49.198.01 Schraube Screw Vis
5x 62551-40.266.00 Scheibe Washer Disque
6x 62552-29.006.01 Flügelmutter Wing nut Écrou à oreilles
7 62551-07.626.00 Holm Unterteil Lower handle bar Guidon partie inferieure
8x 51-07.618.00 Gewindebolzen M6 Thread bolt M6 Goujon fileté M6
9,39,40x 62552-29.012.01 Tragegriff, kpl. Carrying handle, cpl. Poignée de transport, cpl.
10 62552-29.013.01 Korbdeckel Basket cover Couverture de panier
11 62552-29.018.01 Heckklappe Rear flap Hayon
12 62551-07.619.00 Ersatzfeder für Klappe Spare spring flap Ressort de rechange pour clapet
13 62552-29.017.01 Fangkorb Grass catcher Sac de ramassage
14 62552-29.135.01 Zunge Slide lock Disque d’arrêt
15 58-63.957.01 Abdeckung oben Top cover Capot supérieure
16 62552-29.009.01 Schraube Screw Vis
17 58-61.034.01 Motorabdeckung Motor cowl Capot du moteur
18 62552-29.034.01 Motor, kpl. Motor, cpl. Moteur, cpl.
19 62551-07.603.00 Motoraufnahme Motor admission Admission de moteur
20 62551-07.605.00 Riemen Belt Courroie
21 62552-29.019.01 Schraube Screw Vis
22 62551-07.621.00 Scheibe Washer Disque
23 62551-07.617.00 Filter Filter Filtre
24 58-61.031.01 Gehäuse Housing Carter
25 58-64.368.01 Hinterachse Rear axle Axe arrière
26 58-64.369.01 Vorderachse Front axle Axe avant
27 62552-29.028.01 Gehäusestrebe Housing rod Renforcement de carter
28 62552-29.022.01 Scheibe Washer Disque
29 58-64.373.01 Feder Spring Ressort
30 62552-29.031.01 Abstandhalter vorne Front Spacer Entretoise avant
31 58-64.370.01 Verbindungsstange Rod Link Barre de connexion
32 58-64.371.01 Feder Höhenverstellung Spring Height Adjust ressort réglage d’hauteur
33 62552-29.023.01 Höhenverstellung Arm height adjust Réglage d’hauteur
34 58-64.008.01 Rad kpl. Wheel & Rear Cover Roue, cpl.
35 62552-29.033.01 Sicherungsscheibe 8 mm Lock washer 8 mm Rondelle d’arrêt 8 mm
36 58-61.032.01 Radkape Wheel cover Enjoliveur de roue
37 4080-00.701.00 Ersatzmesser 32 cm (Art. 4080-20) Blade 32 cm (Art. 4080-20) Lame 32 cm (Réf. 4080-20)
38 62551-07.609.00 Schraube mit Scheibe Screw with disc Vis avec disque
Alle mit x-gekennzeichneten Teile The accessory bag includes all Pièces avec x sont inclus dan
sind im Polybeutel enthalten. part marked „x“. le sachet d’accessoires.
Nur die aufgeführten Teile Only the mentioned Seules les pièces indiquées
sind lieferbar. spare part are available. sont disponibles.
