Bild Nr. Ersatzteil-Nr. Bezeichnung Description Désignation
Picture No. Spare Part No.

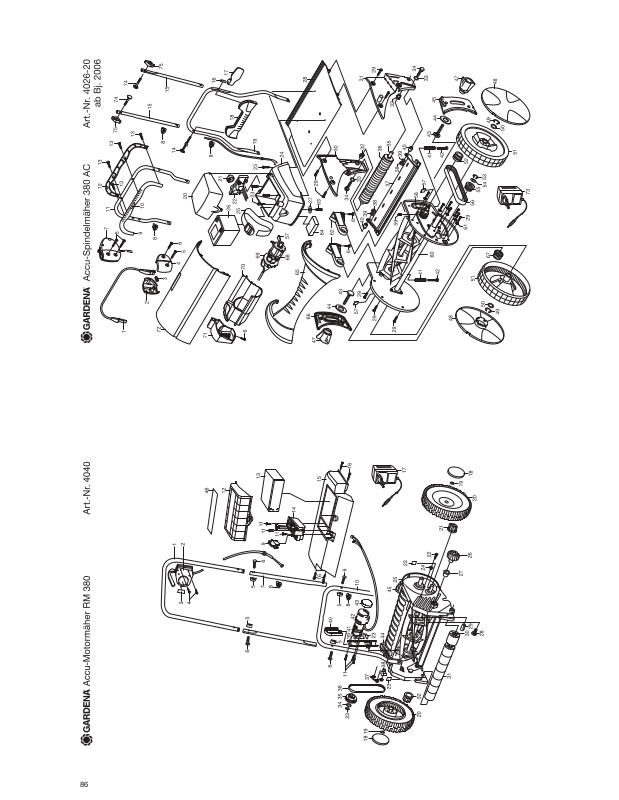

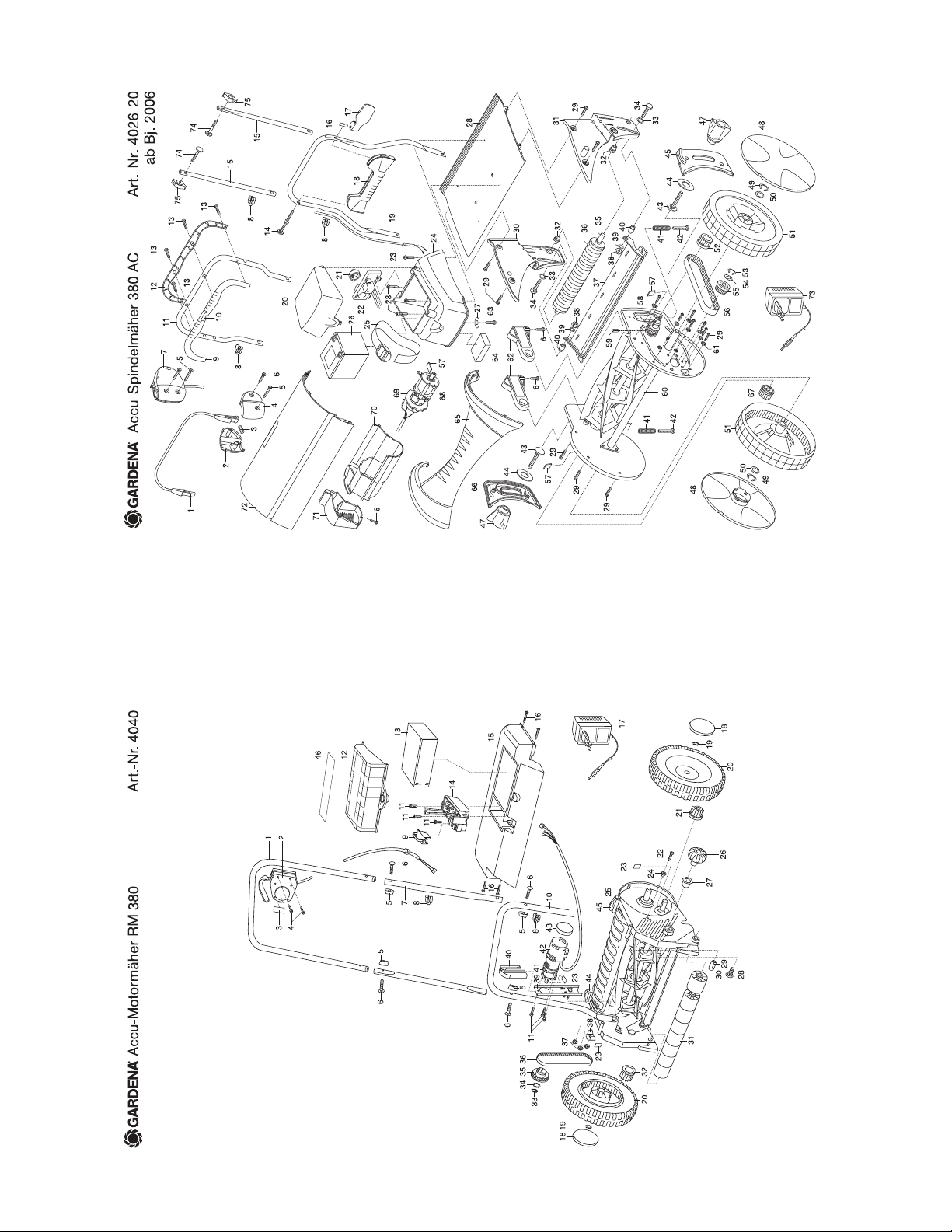

Art. 4026 Accu-Spindelmäher 380 AC Accu Cylinder Lawnmower 380 AC Tondeuse hélicoïdale sur accu 380 AC
bis Baujahr 2008 until 2008 jusqu’a 2008
6 4021-00.600.85 PT-Linsenkopfschraube 5x20 PT-Lens head screw 5x20 Vis à tête goutte-de-suif 5x20
7 4026-00.620.01 Schalter mit Kabel Switch with cable Interrupteur avec des câbles
8 4060-00.600.36 Klemme Clamp Borne
14 4021-00.600.66 Flachrundschraube M5x330 Truss head screw M5x330 Boulon à tête bombée M5x330
15 4023-00.600.32 Mittelholm, gerade, grau Handle bar middle part, straight, grey Guidon partie médiane, plan, gris
16 4021-00.600.76 Gewindelager Threaded bearing Palier de fil
17 4021-00.600.71 Spannhebel Tension lever Levier de tension
18 4021-00.600.61 Gestängeknoten Linkage node Renfort intérieur
21 4026-00.630.11 Schlüsselschalter Key switch Interrupteur à cle
22 4026-00.630.00 Steuerelektronik, vollst. Control electronics, cpl. Circuit électronique, cpl.
26 4026-00.600.55 Blei-Akku 12 V Plump-Accumulator 12 V Accu 12 V en plomp
32 4021-00.600.11 Laufrollenlagerung Roller bearing Entretoise
37 4023-00.650.00 Untermesser 38, vollst Bottom blade 38, cpl. Contre-lame 38, cpl.
40 4020-00.600.38 Distanzhülse, verzinkt Spacer, galvanizes Douille d’écartement, galvanise
42 4020-00.600.44 Spannschraube Straining screw Vis de tension
43 4021-00.600.31 Flachrundschraube M8x30 Truss head screw M8x30 Boulon à tête bombée M8x30
44 4021-00.600.38 Scheibe 2,5 mm Disc 2,5 mm Disque 2,5 mm
47 4020-00.600.32 Flügelmutter Wing nut Écrou à oreilles
48 4068-00.600.21 Radabdeckung, gross Wheel cover, large Enjoliveur de roue, grande
49 4020-00.600.31 Sicherungsring 18x1,2 Locking ring 18x1,2 Circlip 18x1,2
50 4020-00.600.30 Passscheibe 18x25x1,5 Shim ring 18x25x1,5 Rondelle d’ajustage 18x25x1,5
51 4021-00.600.21 Antriebsrad 2K Main gear 2K Roue motrice 2K
52 4026-00.600.61 Ritzel links Pinion left Pignon gauche
53 4040-00.600.40 Sicherungsring Locking ring Circlip
55 4026-00.600.21 Zahnscheibe Trieb Tooth lock wahser impulse Disque dentée chevauchant. impulsion
56 4026-00.600.71 Zahnriemen 13,5 mm/5M Toothed belt 13,5 mm/5M Courroie crantrée 13,5 mm/5M
57 4020-00.600.74 Sperrhaken Ratchet Clavette
58 4026-00.600.22 Zahnscheibe Spindel Tooth lock washer, spindle Disque dentée chevauchantes axe
60 4026-00.800.00 Schneideinheit, vollst. Cutting cylinder, cpl. Cylindre de coupe, cpl.
61 4020-00.600.73 Sicherungsring 9 DIN, Ø 10 mm Locking ring 9 DIN, Ø 10 mm Circlip 9 DIN, Ø 10 mm
67 4020-00.600.20 Ritzel rechts Pinion right Pignon droite
68,69 4026-00.610.00 Antrieb 12 V, vollst. Drive 12 V, cpl. Commande 12 V, cpl.
73 4026-00.600.56 Ladegerät 12 V EU/DE Battery charger 12 V EU/DE Transformateur de charge 12 V EU/DE
74 4060-00.600.49 Flachrundschraube M5x35 Truss head screw M5x35 Boulon à tête bombée M5x35
75 4068-00.600.98 Flügelmutter M5 Wing nut M5 Écrou à oreilles M5
4020-20.990.01 Fühlerlehre Feeler gage Enseignement de palpeur
4040-00.900.01 Ladekabel Charging cable Câble de charge
4029-00.600.51 Fangsackhalter Holder for grass catcher Support pour sac de ramassage
Art. 4040 Accu-Rasenmäher RM 380 Accu Reel Mower RM 380 Tondeuse hélicoidale sur accu RM 380
ab Bj. 2000 - 2004 since 2000 - until 2004 a partir de 2000 - jusqu’a 2004
2,4 4040-00.600.68 Schalter Switch Interrupteur
4 4000-00.900.54 Schraube 4,2x25 Screw 4,2x25 Vis 4,2x25
5 4060-00.600.35 Flügelmutter M5 Wing nut M5 Écrou à oreilles M5
6 4060-00.600.49 Flachrundschraube M5x35 Truss head screw M5x35 Boulon à tête bombée M5x35
8 4060-00.600.36 Klemme Clamp Borne
9 4040-00.637.00 Schlüsselhalter Key holder Cheville de sécurité
11 1174-00.610.07 Blechschraube 3,5x25-F-H Sheet metal screw 3,5x25-F-H Vis à tôle 3,5x25-F-H
12 4040-00.680.00 Batteriedeckel, kpl. Accu cover, cpl. Couvercle de pile, cpl.
13 4040-00.600.20 Blei „Gel“-Accu 12 V - 7,2 Ah Rechargeable battery Batterie chargeable
16 1182-00.600.02 Blechschraube 4,2x38-C-H Sheet metal screw 4,2x38-C-H Vis à tôle 4,2x38-C-H
17 4040-00.600.39 Ladegerät 12 V 500 mA Battery charger 12 V 500 mA Transformateur de charge 12 V 500 mA
18 4040-00.600.16 Radkappe, anthrazit Wheel cover, grey Enjoliveur de roue, gris
20 4040-00.600.50 Laufrad, kpl. Wheel, cpl. Roue, cpl.
21 2472-00.600.03 Sperrzahnrad, rechts Ratchet wheel, right Pignon cranté, droite
22 1625-00.600.16 Blechschraube 4,2x13-C-H Sheet metal screw 4,2x13-C-H Vis à tôle 4,2x13-C-H
26 2472-00.600.28 Handrad Hand wheel Vis moletée
28 2472-00.600.77 Flachrundschraube Truss head screw Boulon à tête bombée
29 2472-00.600.33 Gestängebolzen Bolt for linkage Boulon de guidon
31 2472-00.600.10 Laufrolle Roller Rouleau
32 4040-00.600.36 Sperrzahnrad, links Ratchet wheel, left Pignon cranté, gauche
33 4040-00.600.40 Sicherungsring Locking ring Circlip
36 4040-00.600.31 Zahnriemen 9 mm/3M Toothed belt 9 mm/3M Courroie crantée 9 mm/3M
37 333-00.600.22 Sechskantmutter M5 Hexagonal nut M 5 Écrou hexagonal M5
4020-20.990.01 Fühlerlehre Feeler gage Enseignement de palpeur
4040-00.900.01 Ladekabel Charging cable Câble de charge
Nur die aufgeführten Teile Only the mentioned Seules les pièces indiquées
sind lieferbar! spare parts are available! sont disponibles!
