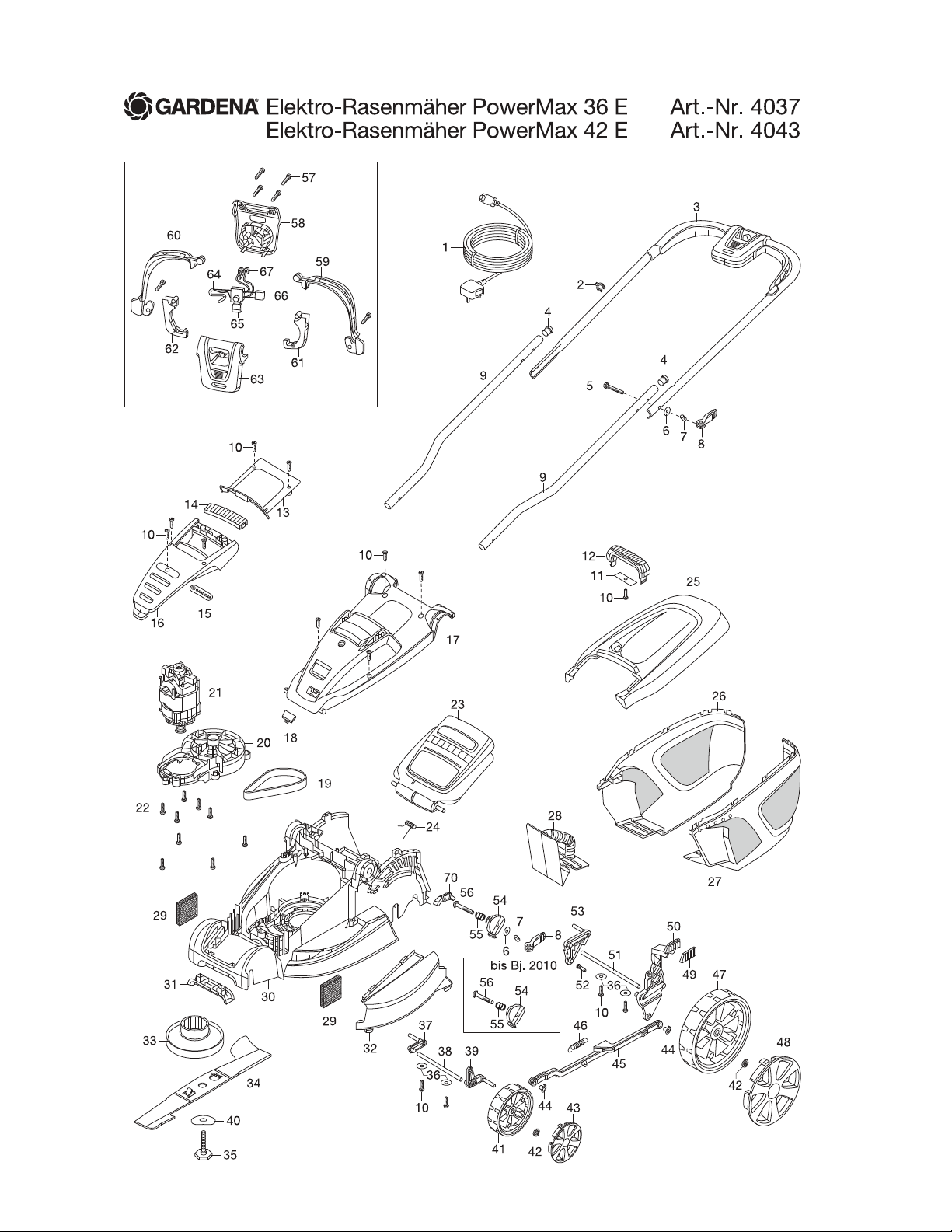

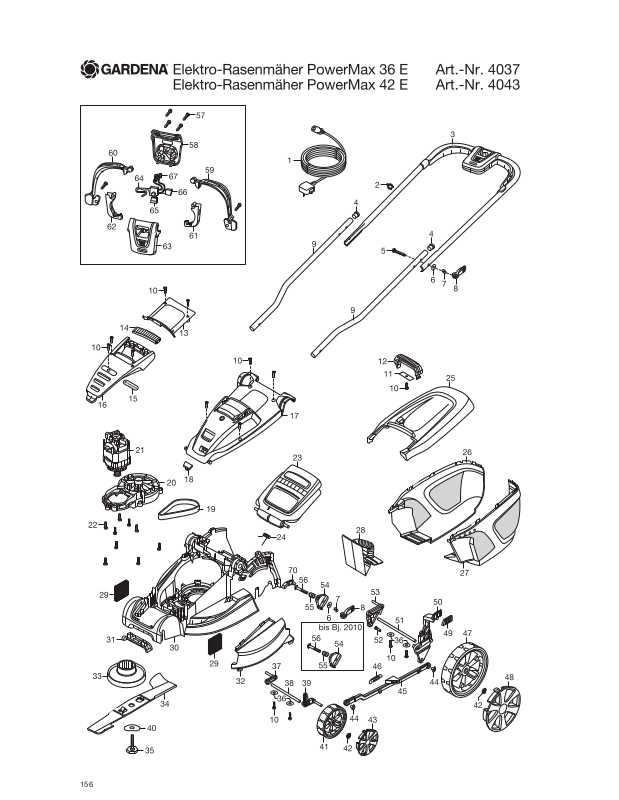

Bild Nr. Ersatzteil-Nr. Bezeichnung Description Désignation
Picture No. Spare Part No.
Art. 4037 Elektro Rasenmäher Power Max 36 E Electric Lawnmower Power Max 36 E Tondeuse électrique Power Max 36 E
bis Baujahr 2013 until 2013 jusqu’a 2013
2 62551-38.574.00 Kabelführung Cable clip Guide-câble
3 57-68.422.01 Holm Oberteil, ohne Schalter Upper handle bar , without switch Guidon partie supér., sans interrupteur
5-7,55 51-07.217.03 Polybeutel Schrauben Accessory bag screws Sachet d’accessoires vis
8 57-71.347.01 Spannhebel Tension lever Levier de tension
9 62552-28.034.01 Holm Unterteil Lower handle bar Guidon partie inférieure
10 62551-07.229.01 Schraube Screw Vis
10-12 62551-03.104.01 Tragegriff, kpl. Carrying handle, cpl. Poignée de transport, cpl.
19 62557-55.026.01 # Riemen J6 Belt J6 Courroie J6
19-22 57-96.575.01 # Motor, kpl. Motor, cpl. Moteur, cpl.
23 62550-52.535.02 Heckklappe Rear flap Hayon
24 62550-54.743.01 Schenkelfeder Elbow spring Ressort à branches
25 62550-52.590.04 Grasfangkorb Oberteil Grass catcher top part Sac de ramassage partie supérieure
26-27 62552-28.087.01 Grasfangkorb Unterteil (Paar) Grass catcher bottom part (pair) Sac de ramassage partie infér. (paire)
28 62551-00.690.02 Mulcheinsatz Mulching cartridge Insert MulchCut
29 52-53.007.01 # Filter Filter Filtre
30 57-82.117.01 Gehäuse - Kit 36 cm Housing - Kit 36 cm Carter - Kit 36 cm
31 62551-07.816.67 Blende vorne Front cover Ecran avant
32 62551-07.807.02 Abdeckung Cover Couvercle
33 62551-07.826.00 Messerhalter Blade holde Support de lames
34 4081-00.701.00 # Ersatzmesser 36 cm (Art. 4081-20) Blade 36 cm (Art. 4081-20) Lame 36 cm (Réf. 4081-20)
35 62551-07.779.00 # Messerbolzen Blade bolt Boulon de lame
36 62551-39.189.00 Scheibe Disc Disque
38 51-07.833.00 Vorderachse Front axle Axe avant
40 62551-48.259.00 Scheibe Disc Disque
41 62551-02.856.01 Vorderrad, grau Front wheel, grey Roue avant, gris
42 62551-49.680.00 Sicherungsscheibe 10 mm Lock washer 10 mm Rondelle d’arrêt 10 mm
43 62550-52.540.06 Radkappe vorne Wheel cover, front Enjoliveur de roue avant
44 62551-31.091.67 Lagerbuchse Pivot pin Coussinet
45 62551-03.622.01 Verbindungshebel Connecting lever Levier de connexion
46 62551-08.051.00 Feder Spring Ressort
47 62551-02.857.01 Hinterrad, grau Back wheel, grey Roue arrière, gris
48 62550-52.543.06 Radkappe hinten Wheel cover, back Enjoliveur de roue arrière
49 62550-52.528.03 Blende Hebel Screen for lever Ecran pour levier
50 57-43.830.02 Hebel Lever Levier
54 57-77.279.02 Holmaufnahme (1x) Handle bar admission (1x) Admission de guidon (1x)
56 62551-48.859.04 Vierkantschraube Square head screw Vis carré
57-67 57-46.459.01 # Totmannschalter kpl. Switch cpl. Contact à effleurement cpl.
59-60 62552-27.215.01 # Hebel (Paar) Lever (pair) Levier (paire)
61-62 62552-27.214.01 # Auslöser (Paar) Activator (pair) Déclencheur (paire)
63 62552-27.208.01 # Schalterabdeckung Switch cover Couvercle de interrupteur
67 57-46.457.01 Steckerstift Pin Retainer Contact mâle
70 57-77.281.68 Einsatz für Holmaufnahme (2x) Insert Handle bar admission (2x) Insert Admission de guidon (2x)
2,4-8,12,54,55 62551-28.312.11 Polybeutel Accessory bag Sachet d’accessoires
50-52.094.01 Walze ’36 Roller ’36 Cylindre ’36
51-07.634.00 Andruckrolle -Bolzen- Pressure roller -bolt- Rouleau de pression -boulon-
bis Baujahr 2010 until 2010 jusqu’a 2010
54 62550-52.548.02 Holmaufnahme Handle bar admission Admission de guidon
Art. 4043 Elektro Rasenmäher Power Max 42 E Electric Lawnmower Power Max 42 E Tondeuse électrique Power Max 42 E
bis Baujahr 2013 until 2013 jusqu’a 2013
19-22 51-01.736.02 # Motor, kpl. Motor, cpl. Moteur, cpl.
23 62550-52.536.02 Heckklappe Rear flap Hayon
26-27 62552-28.088.01 Grasfangkorb Unterteil (Paar) Grass catcher bottom part (pair) Sac de ramassage partie infér. (paire)
30 57-82.118.01 Gehäuse - Kit 42 cm Housing - Kit 42 cm Carter - Kit 42 cm
32 62551-07.839.02 Abdeckung Cover Couvercle
34 4082-00.701.00 # Ersatzmesser 42 cm (Art. 4082-20) Blade 42 cm (Art. 4082-20) Lame 42 cm (Réf. 4082-20)
52-28.282.01 Walze ’42 Roller ’42 Cylindre ’42
51-07.634.00 Andruckrolle -Bolzen- Pressure roller -bolt- Rouleau de pression -boulon-
Alle anderen Teile wie bei Art. 4037 All other spare parts see art. 4037 Pour toutes les autres pièces, voir réf. 4037
Nur die aufgeführten Teile Only the mentioned Seules les pièces indiquées
sind lieferbar! spare parts are available! sont disponibles!
Achtung!! Die mit „ # “ gekennzeichneten Ersatzteile dürfen ausschliesslich von einer Elektrofachkraft nach Vorgabe des Herstellers unter
Berücksichtigung der gesetzlichen Vorschriften ersetzt werden.
Attention!! Those with „ # “ of marked spare parts may be replaced exclusively from an electrical specialist to default of the manufacturer with
consideration of the laws.
Attention!! A la demande du fabriquant et conformément aux instructions légales, les pièces détachées marquées d’un „ # “ doivent être
remplacées exclusivement par des techniciens spécialisés.
