Bild Nr. Ersatzteil-Nr. Bezeichnung Description Désignation
Picture No. Spare Part No.

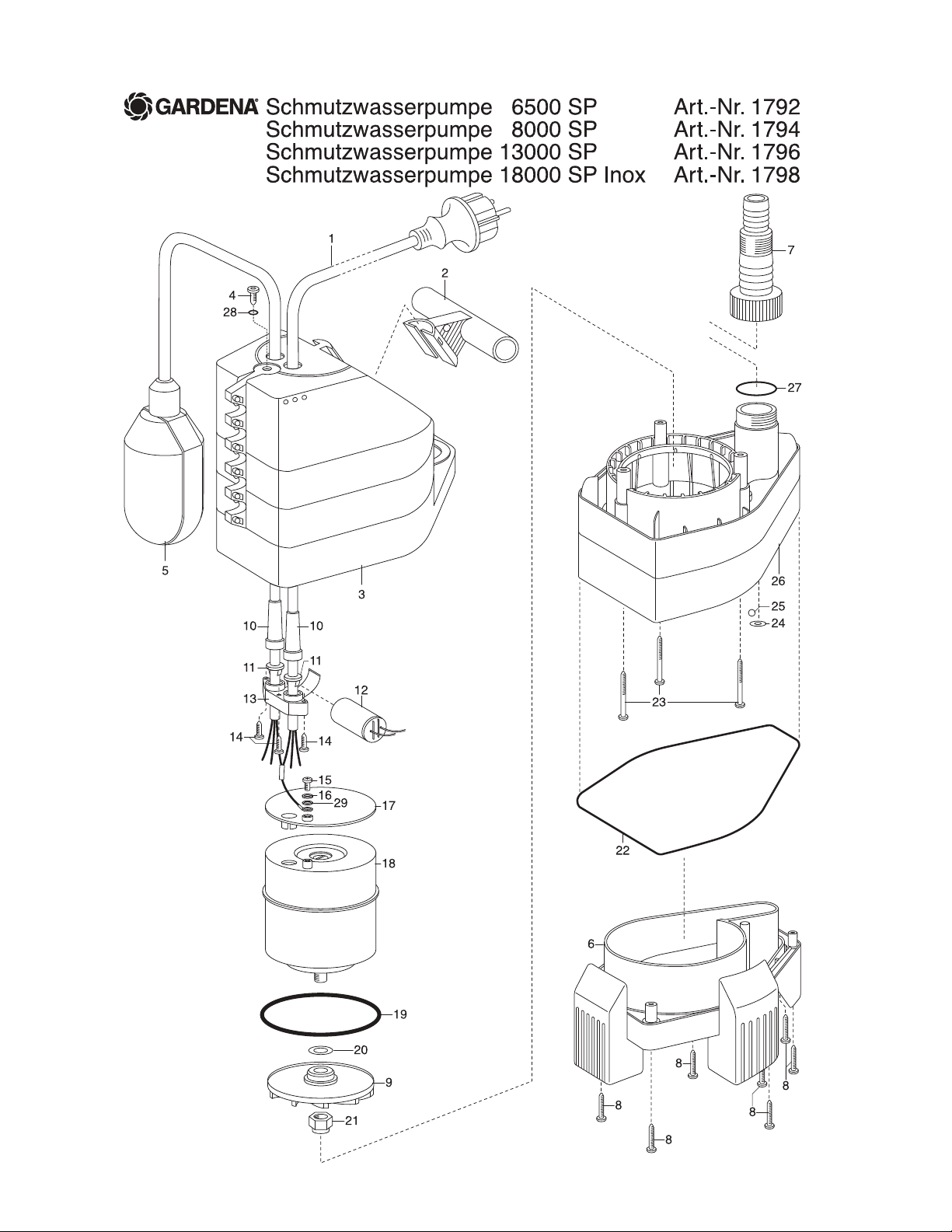

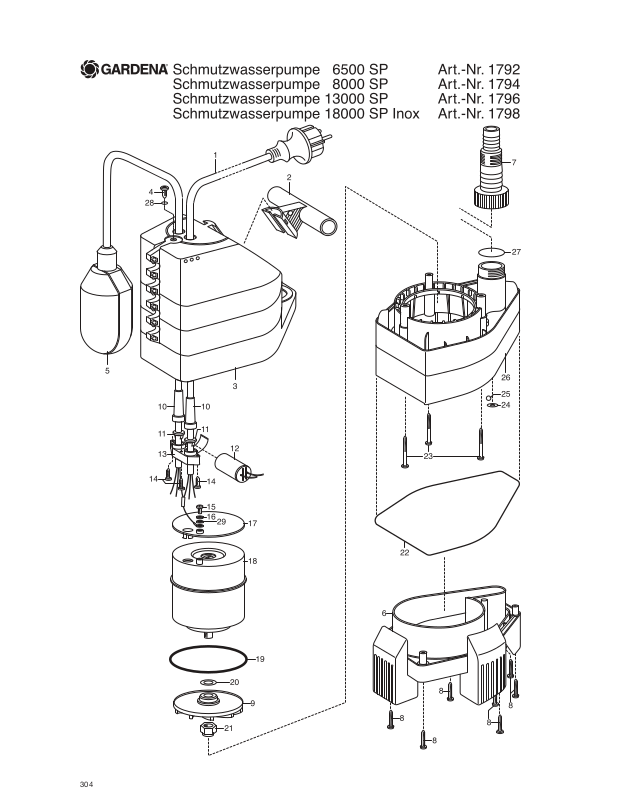

Art. 1792 Schmutzwasserpumpe 6500 SP Dirty Water Pump 6500 SP Pompes d’évac. pour eaux chargées 6500 SP
bis Baujahr 2007 until 2007 jusqu’a 2007
7 1782-00.900.05 Universalanschluss 1 1/4" Universal connector 1 1/4" Embout universal 1 1/4"
9 1792-00.900.02 Turbine Turbine Turbine
19 1449-00.900.11 O-Ring 90x5 O-ring 90x5 Joint torique 90x5
21 312-00.600.12 Sechskantmutter M6 Hexagonal nut M6 Écrou hexagonal M6
22 1780-00.900.05 O-Ring 125x3 O-ring 125x3 Joint torique 125x3
23 1449-00.900.17 Schraube 4,7x40 Screw 4,7x40 Vis 4,7x40
27 1744-00.900.02 O-Ring 5/4" O-ring 5/4" Joint torique 5/4"
Art. 1794 Schmutzwasserpumpe 8000 SP Dirty Water Pump 8000 SP Pompes d’évac. pour eaux chargées 8000 SP
bis Baujahr 2007 until 2007 jusqu’a 2007
6 1796-00.900.02 Pumpenfuß Pump foot Pied de pompe
9 1794-00.900.02 Turbine Turbine Turbine
23 1469-00.900.12 Schraube 4,7x65 Screw 4,7x65 Vis 4,7x65
Alle anderen Ersatzteile wie bei All the other spare parts Pout toutes les autres pièces.
Art. 1792 see Art. 1792 voir réf. 1792
Art. 1795 Schmutzwasserpumpe 7500 Dirty Water Pump 7500 Pompe d’évacuation pour eaux chargées 7500
6 1795-00.900.01 Pumpenfuß Pump foot Pied de pompe
7 1782-00.900.05 Universalanschluss 1 1/4" Universal connector 1 1/4" Embout universal 1 1/4"
8 1780-00.900.06 Schraube 3,5x35 Screw 3,5x35 Vis 3,5x35
9 1794-00.900.02 Turbine Turbine Turbine
19 1449-00.900.11 O-Ring 90x5 O-ring 90x5 Joint torique 90x5
21 312-00.600.12 Sechskantmutter M6 Hexagonal nut M6 Écrou hexagonal M6
22 1780-00.900.05 O-Ring 125x3 O-ring 125x3 Joint torique 125x3
23 1449-00.900.17 Schraube 4,7x40 Screw 4,7x40 Vis 4,7x40
27 1744-00.900.02 O-Ring 5/4" O-ring 5/4" Joint torique 5/4"
Abbildung siehe Art. 1792 Picture see Art. 1792 Figure voir réf. 1792
Art. 1796 Schmutzwasserpumpe 13000 SP Dirty Water Pump 13000 SP Pompes d’évac. pour eaux chargées 13000 SP
bis Baujahr 2007 until 2007 jusqu’a 2007
6 1796-00.900.02 Pumpenfuß Pump foot Pied de pompe
9 1796-00.900.01 Turbine Turbine Turbine
23 1469-00.900.12 Schraube 4,7x65 Screw 4,7x65 Vis 4,7x65
Alle anderen Ersatzteile wie bei All the other spare parts Pout toutes les autres pièces.
Art. 1792 see Art. 1792 + 1794 voir réf. 1792
Art. 1798 Schmutzwasserpumpe 18000 SP
Inox
Dirty Water Pump 18000 SP Inox Pompes d’évacuation pour eaux chargées
18000 SP Inox
bis Baujahr 2007 until 2007 jusqu’a 2007
7 1798-00.900.05 Universalanschluss 1 1/2" Universal connector 1 1/2" Embout universal 1 1/2"
8 1469-00.900.12 Schraube 4,7x65 Screw 4,7x65 Vis 4,7x65
9 1798-00.900.02 Turbine Turbine Turbine
20 1469-00.900.21 Scheibe Inox Disc Inox Disque Inox
21 1430-00.000.50 Sechskantmutter M8x1-8 Hexagonal nut M8x1-8 Écrou hexagonal M8x1-8
Alle anderen Ersatzteile wie bei All the other spare parts Pout toutes les autres pièces.
Art. 1792 see Art. 1792 + 1794 voir réf. 1792
Art. 1802 Schmutzwasserpumpe 20000 inox Dirty Water Pump 20000 inox Pompe d’évac. pour eaux chargées 20000 inox
6 1802-00.900.01 Saugfuß Suction foot Pied d’aspiration
7 1798-00.900.05 Universalanschluss 1 1/2" Universal connector 1 1/2" Embout universal 1 1/2"
8 1780-00.900.06 Schraube 3,5x35 Screw 3,5x35 Vis 3,5x35
9 1798-00.900.02 Turbine Turbine Turbine
21 1430-00.000.50 Sechskantmutter M8x1-8 Hexagonal nut M8x1-8 Écrou hexagonal M8x1-8
Abbildung siehe Art. 1798 Picture see Art. 1798 Figure voir réf. 1798
Nur die aufgeführten Teile Only the mentioned Seules les pièces indiquées
sind lieferbar! spare parts are available! sont disponibles!
