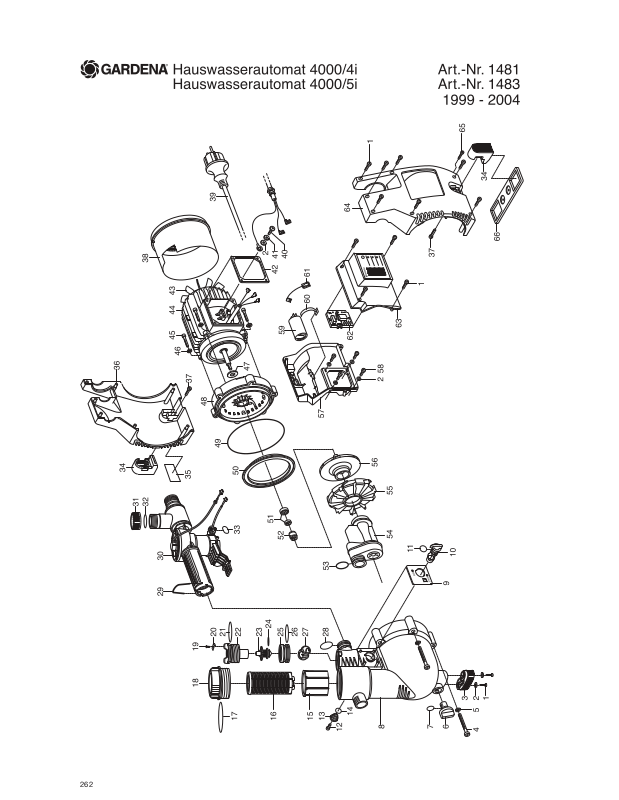

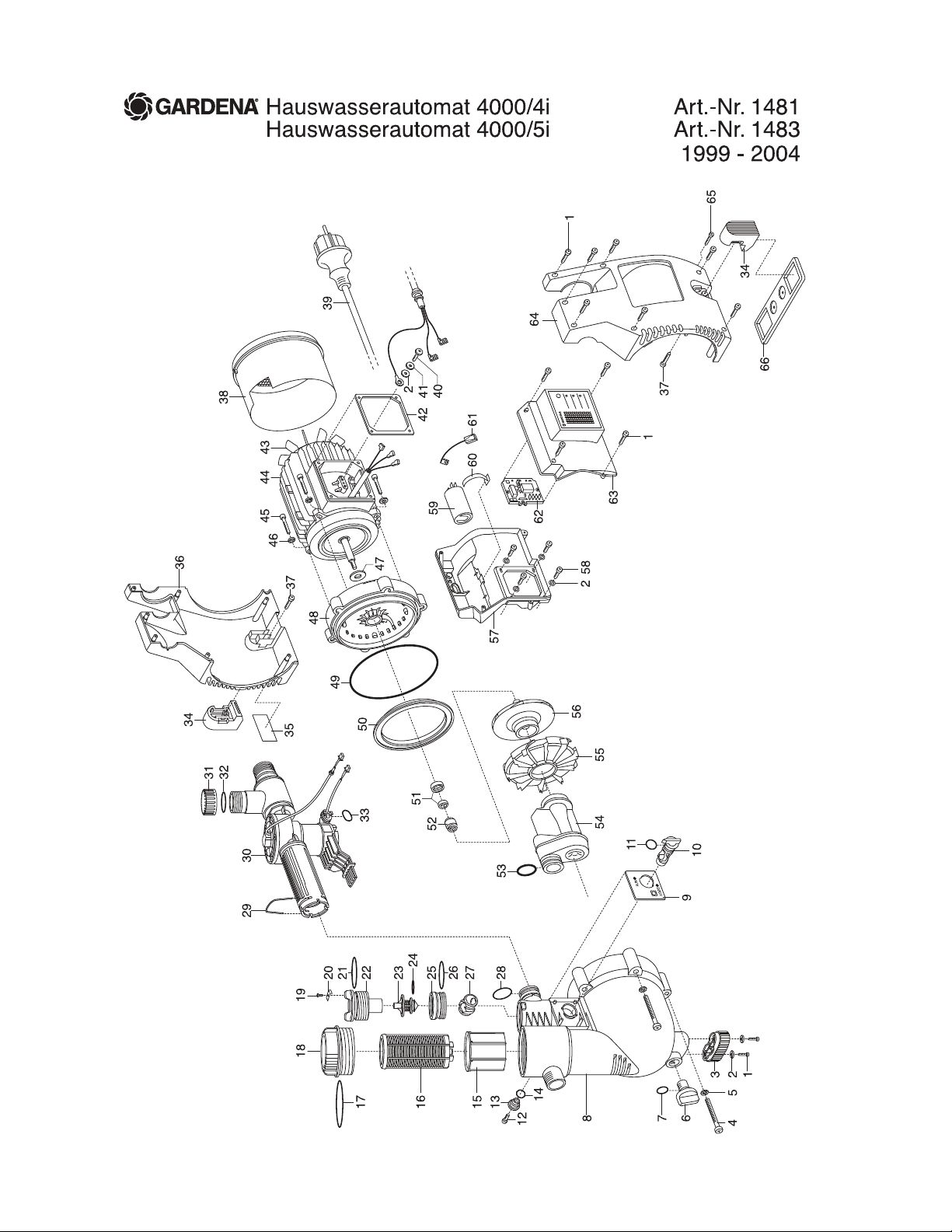

Page 1
262
Page 2
263
Bild Nr. Ersatzteil-Nr. Bezeichnung Description Désignation
Picture No. Spare Part No.
Art. 1481 Hauswasserautomat 4000/4i ep Electronic Pressure Pump 4000/4i ep Station de pompage 4000/4 i ep
Baujahr 1999 - 2004 Year of construction 1999 - 2004 Année de fabrication 1999 - 2004
1,58 1426-00.900.26 Schraube 3,5x20 Screw 3,5x20 Vis 3,5x20
2 1426-00.900.17 Scheibe Disc Disque
3 1481-00.900.01 Puffer vorne, schwarz Buffer in front, black Butée avant, noire
4 1426-00.900.03 Schraube M8x65 Screw M8x65 Vis M8x65
5 1426-00.900.04 Scheibe M8 Disc M8 Disque M8
6 1732-00.900.02 Verschlussschraube, rot Locking screw, red Bouchon de fermeture á vis, rouge
7 1426-00.900.01 O-Ring 13x3 O-ring 13x3 Joint torique 13x3
8 1763-00.900.01 Pumpendeckel Pump cap Couvercle de pompe
9 1481-00.900.03 Blende, grau Screen, grey Écran, gris
10 1481-00.900.04 Drehschalter, orange Snap switch, orange Commutateur rotatif, orange
11,14 1131-00.000.01 O-Ring 16,9x2,7 O-ring 16,9x2,7 Joint torique 16,9x2,7
12 1625-00.600.16 Blechschraube 4,2x13-C-H Sheet metal screw 4,2x13-C-H Vis à tôle 4,2x13-C-H
13 1481-00.900.07 Deckel, grau Covering, grey Couvercle, gris
15 1481-00.900.08 Becher, weiß Can, white Gobelet, blanc
16 1732-00.900.07 Filter 0,45mm Filter 0,45 mm Filtre 0,45 mm
17 1481-00.900.10 O-Ring 68,26x3,53 O-ring 68,26x3,53 Joint torique 68,26x3,53
18 1481-00.900.11 Filterdeckel, transparent Filter cap, transparent Couvercle de filtre, transparent
19 1210-00.600.62 Blechschraube 3,5x16-C-H Sheet metal screw 3,5x16-C-H Vis à tôle 3,5x19-C-H
20 1481-00.900.13 Halter Retainer Support
21 1481-00.900.14 O-Ring 40x4 O-ring 40x4 Joint torique 40x4
22 1481-00.900.15 Deckel, orange Covering, orange Couvercle, orange
23,24 1481-00.900.16 Rückschlagventil Non-return valve Clapet anti-retour
24 1481-00.900.17 O-Ring 15,47x3,53 O-ring 15,47x3,53 Joint torique 15,47x3,53
25 1481-00.900.18 Ventilkörper Valve body Corps de soupape
26 1481-00.900.19 O-Ring 36x3 O-ring 36x3 Joint torique 36x3
27 1481-00.900.20 Ventilkugel, schwarz Valve ball, black Bille de soupape, noire
28 1481-00.900.21 O-Ring 25,8x3,53 O-ring 25,8x3,53 Joint torique 25,8x3,53
29 1481-00.900.22 Klammer Clamp Clip de fixation
30-33,62 * 1481-00.911.00 # Druckschalter-Set, kpl. Electric manometer switch-Set, cpl. Interrupteur manométrique-Set, cpl.
* 1481-00.755.00 # Set für Reparatur Druckschalter Repair set for electric manometer switch Kit de réparation pour interrupt. manom.
1481-00.900.47 # Microschalter für Druckschalter Micro switch for elec. manometer switch Microrupteur pour interrupt. manométr.
31,32 7860-00.600.01 Verschlusskappe 1" anthrazit Sealing cap 1" grey Capuchon de fermeture 1" gris
36 1481-00.900.28 # Gehäuse, rechts, türkis Housing, right, turquoise Carter, droit, turquoise
38 1481-00.900.30 # Lüftergehäuse Fan housing Enveloppe de ventilateur
39 1481-00.900.31 # Netzkabel Mains lead Corden d’alimentation
42 1426-00.900.35 # Gummiformdichtung Rubber form washer Joint caoutchouc
43 1481-00.900.33 # Lüfter Ventilator Ventilateur
47 1426-00.900.15 # Gummischeibe Rubber washer Rondelle caoutchouc
49 1426-00.900.12 O-Ring 150x5 O-ring 150x5 Joint torique 150x5
50 1481-00.900.37 Flanschring, schwarz Flange ring, black Anneau de bride, noire
51 1426-00.900.11 Gegenring, kpl. Opposite ring, cpl. Contre-anneau, cpl.
52 1426-00.900.10 Gleitringdichtung, kpl. Axial face seal, cpl. Garniture d’étanchéité, cpl.
53 1743-00.900.02 O-Ring 1" O-ring 1" Joint torique 1"
54 1428-00.900.01 Jetdüse Jet nozzle Buse haute pression
55 1426-00.900.08 Spiralgehäuse Spiral case Carter à spirale
56 1426-00.900.09 Turbine Turbine Turbine
59 1426-00.900.30 # Kondensator 12,5 µF, 450 V Capacitor 12,5 µF, 450 V Condensateur 12,5 µF, 450 V
63 * 1481-00.900.41 # Schalterabdeckung, kpl. Switch cover, cpl. Couvercle de interrupteur, cpl.
64 1481-00.900.42 # Gehäuse, links, türkis Housing left, turquoise Carter, gauche, turquoise
65 1433-00.900.20 Schraube M3x20 Screw M3x20 Vis M3x20
66 1481-00.900.44 Befestigungsplatte Fixing plate Plaque de fixation
Art. 1483 Hauswasserautomat 4000/5i ep Electronic Pressure Pump 4000/5i ep Station de pompage 4000/5 i ep
Baujahr 1999 - 2004 Year of construction 1999 - 2004 Année de fabrication 1999 - 2004
36 1483-00.900.01 # Gehäuse, rechts, orange Housing, right, orange Carter, droit, orange
56 1431-00.900.01 Turbine Turbine Turbine
59 1483-00.900.02 # Kondensator 16 µF, 450 V Capacitor 16 µF, 450 V Condensateur 16 µF, 450 V
64 1483-00.900.04 # Gehäuse, links, orange Housing, left, orange Carter, gauche, orange
Alle anderen Teile wie bei Art. 1481 All other spare parts see art. 1481 Pour toutes les autres pièces voir réf. 1481
Achtung! Attention: Attention:
Alle mit * gekennzeichneten Teile Order and assemble all with * Toutes les pièces marquées d’un *
komplett bestellen und einbauen! marked parts completely! sont à commander et monter ensemble!
Nur die aufgeführten Teile Only the mentioned Seules les pièces indiquées
sind lieferbar! spare parts are available! sont disponibles!
Achtung!! Die mit „ # “ gekennzeichneten Ersatzteile dürfen ausschliesslich von einer Elektrofachkraft nach Vorgabe des Herstellers unter
Berücksichtigung der gesetzlichen Vorschriften ersetzt werden.
Attention!! Those with „ # “ of marked spare parts may be replaced exclusively from an electrical specialist to default of the manufacturer with
consideration of the laws.
Attention!! A la demande du fabriquant et conformément aux instructions légales, les pièces détachées marquées d’un „ # “ doivent être
remplacées exclusivement par des techniciens spécialisés.
Page 3
264
Hauswasserautomat 4000/4i
Hauswasserautomat 4000/5i
Art. -Nr. 1481
Art. -Nr. 1483
Bj. 2005-2009
Page 4
265
Bild Nr. Ersatzteil-Nr. Bezeichnung Description Désignation
Picture No. Spare Part No.
Art. 1481 Hauswasserautomat 4000/4 ep Electronic Pressure Pump 4000/4 ep Station de pompage 4000/4 ep
Baujahr 2005 - 2009 Year of construction 2005 - 2009 Année de fabrication 2005 - 2009
bis Seriennummer 2371604 until serial number 2371604 jusqu’a numéro de série 2371604
1,67 1426-00.900.26 Schraube 3,5x20 Screw 3,5x20 Vis 3,5x20
2 1426-00.900.17 Scheibe Disc Disque
3 1481-00.900.01 Puffer vorne, schwarz Buffer in front, black Butée avant, noire
4 1426-00.900.03 Schraube M8x65 Screw M8x65 Vis M8x65
5 1426-00.900.04 Scheibe M8 Disc M8 Disque M8
6 1732-00.900.02 Verschlussschraube, rot Locking screw, red Bouchon de fermeture á vis, rouge
7 1426-00.900.01 O-Ring 13x3 O-ring 13x3 Joint torique 13x3
8 1763-00.900.01 Pumpendeckel Pump cap Couvercle de pompe
9 1763-00.900.02 Blende, grau Screen, grey Écran, gris
10 1481-00.900.04 Drehschalter, orange Snap switch, orange Commutateur rotatif, orange
11,14 1131-00.000.01 O-Ring 16,9x2,7 O-ring 16,9x2,7 Joint torique 16,9x2,7
12 1625-00.600.16 Blechschraube 4,2x13-C-H Sheet metal screw 4,2x13-C-H Vis à tôle 4,2x13-C-H
13 1481-00.900.07 Deckel, grau Cover, grey Couvercle, gris
15 1481-00.900.08 Becher, weiß Can, white Gobelet, blanc
16 1732-00.900.07 Filter 0,45mm Filter 0,45 mm Filtre 0,45 mm
17 1481-00.900.10 O-Ring 68,26x3,53 O-ring 68,26x3,53 Joint torique 68,26x3,53
18 1481-00.900.11 Filterdeckel, transparent Filter cap, transparent Couvercle de filtre, transparent
19 1210-00.600.62 Blechschraube 3,5x16-C-H Sheet metal screw 3,5x16-C-H Vis à tôle 3,5x19-C-H
20 1481-00.900.13 Halter Retainer Support
21 1481-00.900.14 O-Ring 40x4 O-ring 40x4 Joint torique 40x4
22 1481-00.900.15 Deckel, orange Covering, orange Couvercle, orange
23,24 1481-00.900.16 Rückschlagventil Non-return valve Clapet anti-retour
24 1481-00.900.17 O-Ring 15,47x3,53 O-ring 15,47x3,53 Joint torique 15,47x3,53
25 1481-00.900.18 Ventilkörper Valve body Corps de soupape
26 1481-00.900.19 O-Ring 36x3 O-ring 36x3 Joint torique 36x3
27 1481-00.900.20 Ventilkugel, schwarz Valve ball, black Bille de soupape, noire
28 1481-00.900.21 O-Ring 25,8x3,53 O-ring 25,8x3,53 Joint torique 25,8x3,53
29 1481-00.900.22 Klammer Clamp Clip de fixation
30 1481-00.900.38 # Druckschaltergehäuse Housing for electric manometer switch Logement d’interrupteur manométrique
30-38,41-47 1481-00.900.52 # Druckschalter, kpl. Electric manometer switch, cpl. Interrupteur manométrique, cpl.
33 1481-00.900.48 Schraube 4x22 Screw 4x22 Vis 4x22
35 1481-00.900.46 Deckel Cover Couvercle
36 1481-00.900.49 O-Ring 50x3 O-ring 50x3 Joint torique 50x3
38 1734-00.900.01 Impeller Impeller Impeller
39,4 7860-00.600.01 Verschlusskappe 1" anthrazit Sealing cap 1" grey Capuchon de fermeture 1" gris
40 1481-00.900.25 O-Ring 21,82x3,53 O-ring 21,82x3,53 Joint torique 21,82x3,53
41 1481-00.900.50 Dichtscheibe Gasket Garniture
42-47 1481-00.900.53 # Drucksensor, kpl. Pressure sensor, cpl. Sonde de pression, cpl.
49 1763-00.900.05 # Gehäuse, rechts Housing, right Carter, droit
51 1481-00.900.30 # Lüftergehäuse Fan housing Enveloppe de ventilateur
52 1481-00.900.33 # Lüfter Ventilator Ventilateur
56 1426-00.900.15 # Gummischeibe Rubber washer Rondelle caoutchouc
58 1426-00.900.12 O-Ring 150x5 O-ring 150x5 Joint torique 150x5
59 1481-00.900.37 Flanschring, schwarz Flange ring, black Anneau de bride, noire
60 1426-00.900.11 Gegenring, kpl. Opposite ring, cpl. Contre-anneau, cpl.
61 1426-00.900.10 Gleitringdichtung, kpl. Axial face seal, cpl. Garniture d’étanchéité, cpl.
62 1743-00.900.02 O-Ring 1" O-ring 1" Joint torique 1"
63 1432-00.900.01 Jetdüse Jet nozzle Buse haute pression
64 1426-00.900.08 Spiralgehäuse Spiral case Carter à spirale
65 1426-00.900.09 Turbine Turbine Turbine
68 1426-00.900.30 # Kondensator 12,5 µF, 450 V Capacitor 12,5 µF, 450 V Condensateur 12,5 µF, 450 V
71 1426-00.900.35 # Dichtung Washer Joint
74 1481-00.900.31 # Netzkabel Mains lead Corden d’alimentation
30-38,41-47,75 *
1481-00.911.00 # Druckschalter-Set, kpl. Electric manometer switch-Set, cpl. Interrupteur manométrique-Set, cpl.
* 1481-00.755.00 # Set für Reparatur Druckschalter Repair set for electric manometer switch Kit de réparation pour interrupt. manom.
76 * 1481-00.900.41 # Schalterabdeckung, kpl. Switch cover, cpl. Couvercle de interrupteur, cpl.
78 1433-00.900.20 Schraube M3x20 Screw M3x20 Vis M3x20
79 1481-00.900.44 Befestigungsplatte Fixing plate Plaque de fixation
Art. 1483 Hauswasserautomat 4000/5 ep Electronic Pressure Pump 4000/5 ep Station de pompage 4000/5 ep
Baujahr 2005 - 2009 Year of construction 2005 - 2009 Année de fabrication 2005 - 2009
bis Seriennummer 2371604 until serial number 2371604 jusqu’a numéro de série 2371604
49 1483-00.900.01 # Gehäuse, rechts, orange Housing, right, orange Carter, droit, orange
65 1431-00.900.01 Turbine Turbine Turbine
68 1483-00.900.02 # Kondensator 16 µF, 450 V Capacitor 16 µF, 450 V Condensateur 16 µF, 450 V
77 1483-00.900.04 # Gehäuse, links, orange Housing, left, orange Carter, gauche, orange
Alle anderen Teile wie bei Art. 1481 All other spare parts see art. 1481 Pour toutes les autres pièces voir réf. 1481
Achtung! Attention: Attention:
Alle mit * gekennzeichneten Teile Order and assemble all with * Toutes les pièces marquées d’un *
komplett bestellen und einbauen! marked parts completely! sont à commander et monter ensemble!
Nur die aufgeführten Teile Only the mentioned Seules les pièces indiquées
sind lieferbar! spare parts are available! sont disponibles!
Achtung!! Die mit „ # “ gekennzeichneten Ersatzteile dürfen ausschliesslich von einer Elektrofachkraft nach Vorgabe des Herstellers unter
Berücksichtigung der gesetzlichen Vorschriften ersetzt werden.
Attention!! Those with „ # “ of marked spare parts may be replaced exclusively from an electrical specialist to default of the manufacturer with
consideration of the laws.
Attention!! A la demande du fabriquant et conformément aux instructions légales, les pièces détachées marquées d’un „ # “ doivent être
remplacées exclusivement par des techniciens spécialisés.
Page 5
266

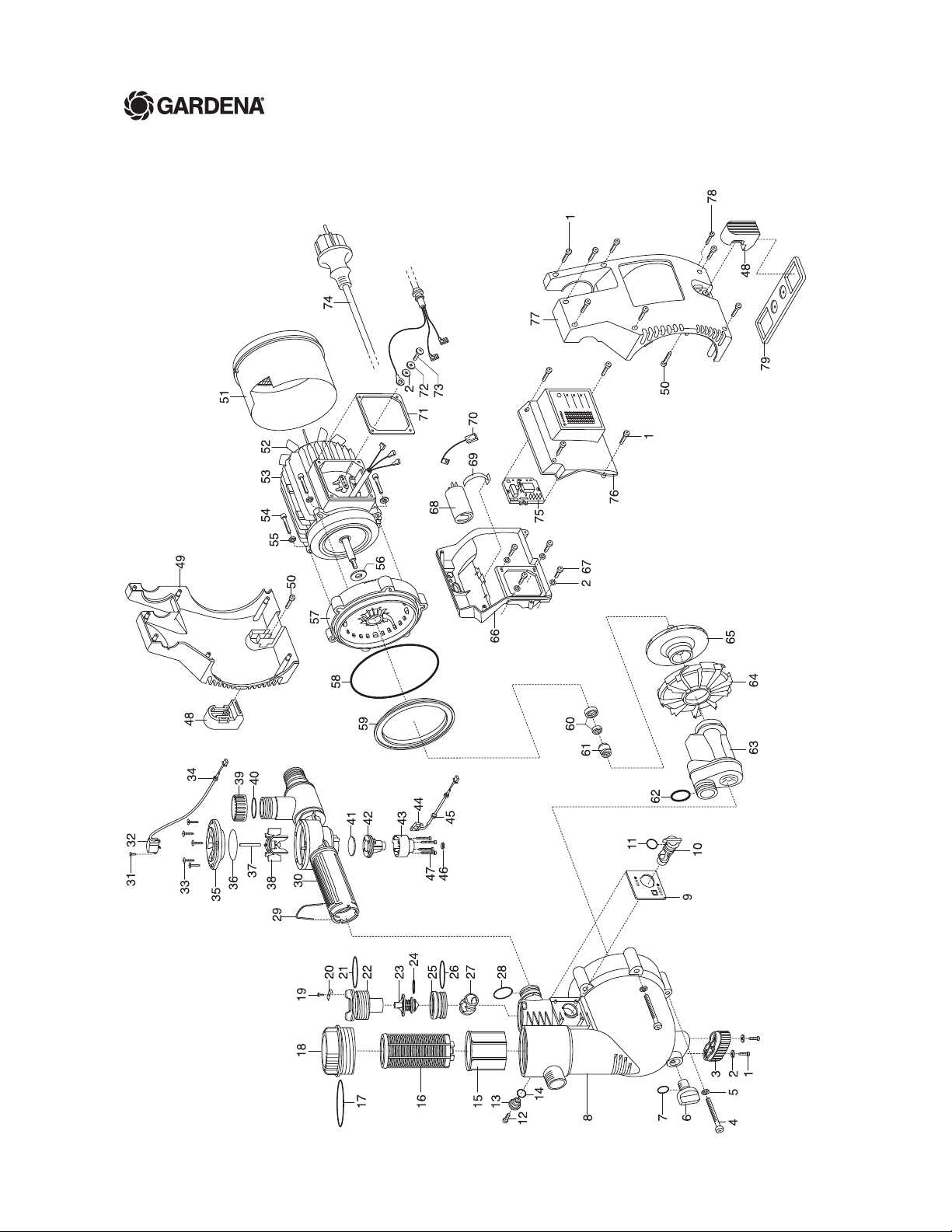

Hauswasserautomat 4000/4 ep
Hauswasserautomat 4000/5 ep
Art. -Nr. 1481
Art. -Nr. 1483
ab Bj. 2009
Page 6
267
Bild Nr. Ersatzteil-Nr. Bezeichnung Description Désignation
Picture No. Spare Part No.
Art. 1481 Hauswasserautomat 4000/4 ep Electronic Pressure Pump 4000/4 ep Station de pompage 4000/4 ep
Baujahr 2009 - 2014 Year of construction 2009 - 2014 Année de fabrication 2009 - 2014
ab Seriennummer 2371605 since serial number 2371605 a partir de numéro de série 2371605
1,67 1426-00.900.26 Schraube 3,5x20 Screw 3,5x20 Vis 3,5x20
2 1426-00.900.17 Scheibe Disc Disque
3 1481-00.900.01 Puffer vorne, schwarz Buffer in front, black Butée avant, noire
4 1426-00.900.03 Schraube M8x65 Screw M8x65 Vis M8x65
5 1426-00.900.04 Scheibe M8 Disc M8 Disque M8
6 1732-00.900.02 Verschlussschraube, rot Locking screw, red Bouchon de fermeture á vis, rouge
7 1426-00.900.01 O-Ring 13x3 O-ring 13x3 Joint torique 13x3
8 1763-00.900.01 Pumpendeckel Pump cap Couvercle de pompe
9 1763-00.900.02 Blende, grau Screen, grey Écran, gris
10 1481-00.900.04 Drehschalter, orange Snap switch, orange Commutateur rotatif, orange
11,14 1131-00.000.01 O-Ring 16,9x2,7 O-ring 16,9x2,7 Joint torique 16,9x2,7
12 1625-00.600.16 Blechschraube 4,2x13-C-H Sheet metal screw 4,2x13-C-H Vis à tôle 4,2x13-C-H
13 1481-00.900.07 Deckel, grau Cover, grey Couvercle, gris
15 1481-00.900.08 Becher, weiß Can, white Gobelet, blanc
16 1732-00.900.07 Filter 0,45mm Filter 0,45 mm Filtre 0,45 mm
17 1481-00.900.10 O-Ring 68,26x3,53 O-ring 68,26x3,53 Joint torique 68,26x3,53
18 1481-00.900.11 Filterdeckel, transparent Filter cap, transparent Couvercle de filtre, transparent
19 1210-00.600.62 Blechschraube 3,5x16-C-H Sheet metal screw 3,5x16-C-H Vis à tôle 3,5x19-C-H
20 1481-00.900.13 Halter Retainer Support
21 1481-00.900.14 O-Ring 40x4 O-ring 40x4 Joint torique 40x4
22 1481-00.900.15 Deckel, orange Covering, orange Couvercle, orange
23,24 1481-00.900.16 Rückschlagventil Non-return valve Clapet anti-retour
24 1481-00.900.17 O-Ring 15,47x3,53 O-ring 15,47x3,53 Joint torique 15,47x3,53
25 1481-00.900.18 Ventilkörper Valve body Corps de soupape
26 1481-00.900.19 O-Ring 36x3 O-ring 36x3 Joint torique 36x3
27 1481-00.900.20 Ventilkugel, schwarz Valve ball, black Bille de soupape, noire
28 1481-00.900.21 O-Ring 25,8x3,53 O-ring 25,8x3,53 Joint torique 25,8x3,53
29 1481-00.900.22 Klammer Clamp Clip de fixation
30 1481-00.900.38 # Druckschaltergehäuse Housing for electric manometer switch Logement d’interrupteur manométrique
30-38,41-47 1481-00.900.62 # Druckschalter, kpl. Electric manometer switch, cpl. Interrupteur manométrique, cpl.
31,32,34,35 1481-00.900.61 # Durchflusssensor, kpl. Flow sensor, cpl. Sonde d’écoulement, cpl.
33 1481-00.900.48 Schraube 4x22 Screw 4x22 Vis 4x22
35 1481-00.900.46 Deckel Cover Couvercle
36 1481-00.900.49 O-Ring 50x3 O-ring 50x3 Joint torique 50x3
38 1734-00.900.01 Impeller Impeller Impeller
39,4 7860-00.600.01 Verschlusskappe 1" anthrazit Sealing cap 1" grey Capuchon de fermeture 1" gris
40 1481-00.900.25 O-Ring 21,82x3,53 O-ring 21,82x3,53 Joint torique 21,82x3,53
41 1481-00.900.50 Dichtscheibe Gasket Garniture
42-47 1481-00.900.53 # Drucksensor, kpl. Pressure sensor, cpl. Sonde de pression, cpl.
49 1763-00.900.05 # Gehäuse, rechts Housing, right Carter, droit
51 1481-00.900.30 # Lüftergehäuse Fan housing Enveloppe de ventilateur
52 1481-00.900.33 # Lüfter Ventilator Ventilateur
56 1426-00.900.15 # Gummischeibe Rubber washer Rondelle caoutchouc
58 1426-00.900.12 O-Ring 150x5 O-ring 150x5 Joint torique 150x5
59 1481-00.900.37 Flanschring, schwarz Flange ring, black Anneau de bride, noire
60 1426-00.900.11 Gegenring, kpl. Opposite ring, cpl. Contre-anneau, cpl.
61 1426-00.900.10 Gleitringdichtung, kpl. Axial face seal, cpl. Garniture d’étanchéité, cpl.
62 1743-00.900.02 O-Ring 1" O-ring 1" Joint torique 1"
63 1432-00.900.01 Jetdüse Jet nozzle Buse haute pression
64 1426-00.900.08 Spiralgehäuse Spiral case Carter à spirale
65 1426-00.900.09 Turbine Turbine Turbine
68 1426-00.900.30 # Kondensator 12,5 µF, 450 V Capacitor 12,5 µF, 450 V Condensateur 12,5 µF, 450 V
71 1426-00.900.35 # Dichtung Washer Joint
74 1481-00.900.31 # Netzkabel Mains lead Corden d’alimentation
75 1481-00.900.60 # Platine Control unit Platine
76 1481-00.900.41 # Schalterabdeckung, kpl. Switch cover, cpl. Couvercle de interrupteur, cpl.
78 1433-00.900.20 Schraube M3x20 Screw M3x20 Vis M3x20
79 1481-00.900.44 Befestigungsplatte Fixing plate Plaque de fixation
Art. 1483 Hauswasserautomat 4000/5 ep Electronic Pressure Pump 4000/5 ep Station de pompage 4000/5 ep
Baujahr 2009 - 2014 Year of construction 2009 - 2014 Année de fabrication 2009 - 2014
ab Seriennummer 2371605 since serial number 2371605 a partir de numéro de série 2371605
49 1483-00.900.01 # Gehäuse, rechts, orange Housing, right, orange Carter, droit, orange
65 1431-00.900.01 Turbine Turbine Turbine
68 1483-00.900.02 # Kondensator 16 µF, 450 V Capacitor 16 µF, 450 V Condensateur 16 µF, 450 V
77 1483-00.900.04 # Gehäuse, links, orange Housing, left, orange Carter, gauche, orange
Alle anderen Teile wie bei Art. 1481 All other spare parts see art. 1481 Pour toutes les autres pièces voir réf. 1481
Nur die aufgeführten Teile Only the mentioned Seules les pièces indiquées
sind lieferbar! spare parts are available! sont disponibles!
Achtung!! Die mit „ # “ gekennzeichneten Ersatzteile dürfen ausschliesslich von einer Elektrofachkraft nach Vorgabe des Herstellers unter
Berücksichtigung der gesetzlichen Vorschriften ersetzt werden.
Attention!! Those with „ # “ of marked spare parts may be replaced exclusively from an electrical specialist to default of the manufacturer with
consideration of the laws.
Attention!! A la demande du fabriquant et conformément aux instructions légales, les pièces détachées marquées d’un „ # “ doivent être
remplacées exclusivement par des techniciens spécialisés.
Loading...
