Bild Nr. Ersatzteil-Nr. Bezeichnung Description Désignation
Picture No. Spare Part No.

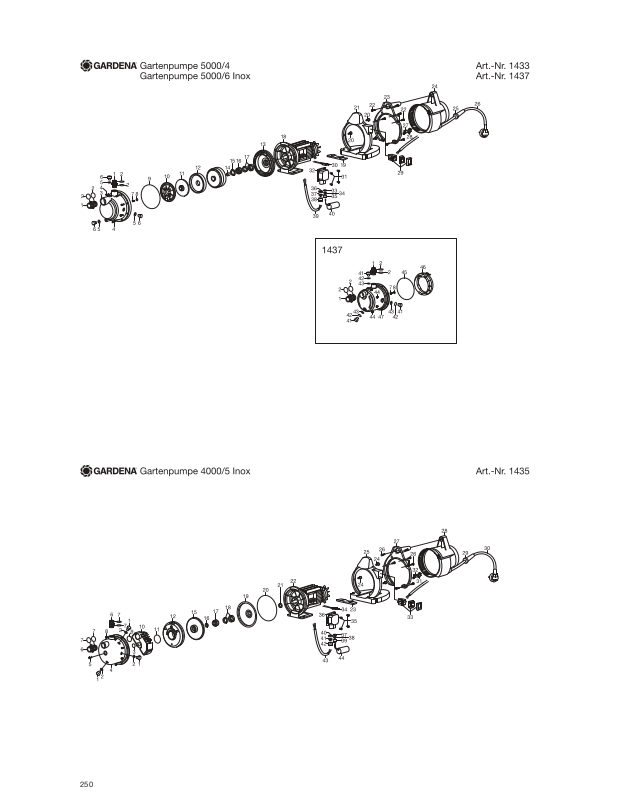

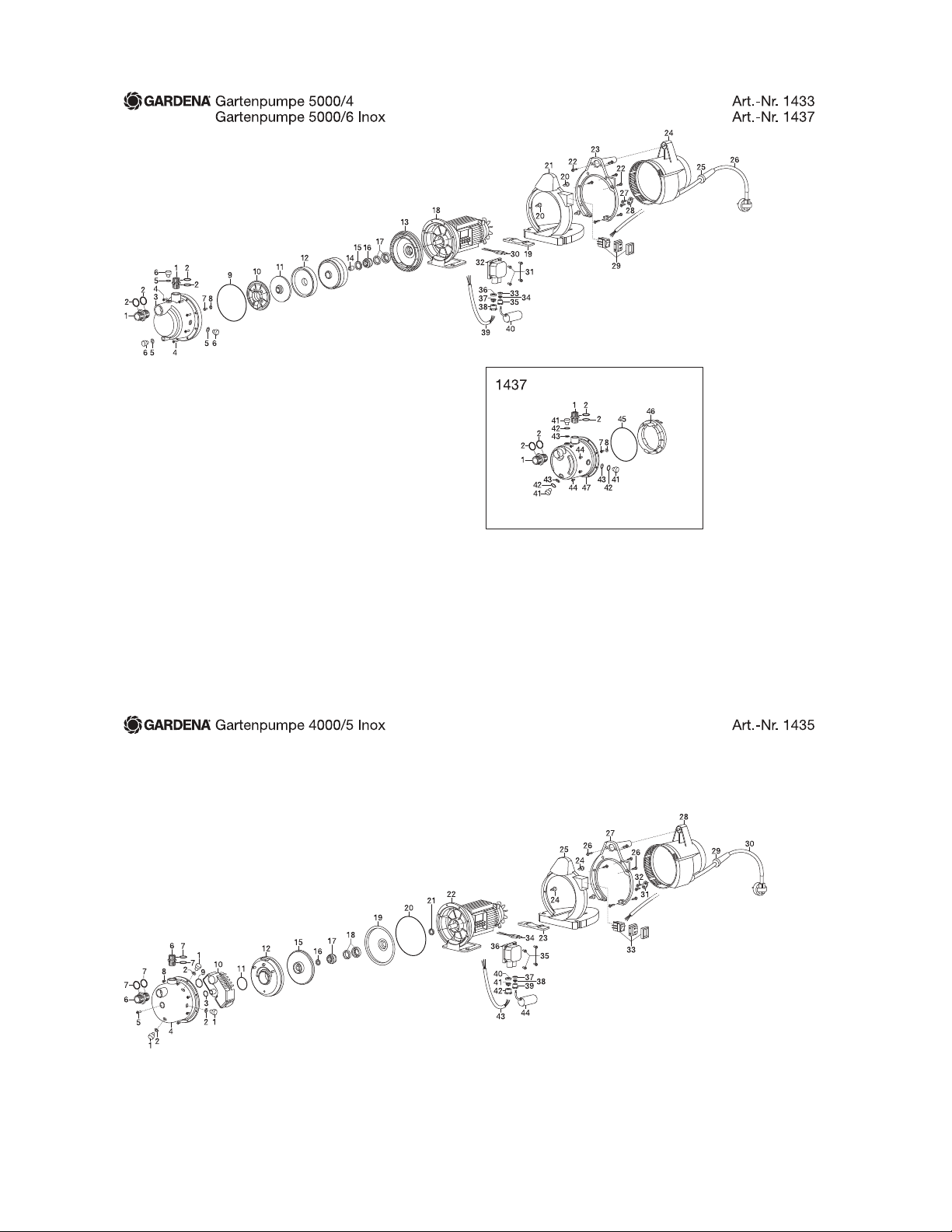

Art. 1433 Gartenpumpe 5000/4 Garden Pump 5000/4 Pompe d’arrosage de surface 5000/4
bis Baujahr 2000 until 2000 jusqu’a 2000
1,2 1745-00.701.00 Anschlussstück 1" - 1" Connector 1" - 1" Pièce de raccordement 1" - 1"
2 1743-00.900.02 O-Ring 1" O-ring 1" Joint torique 1"
3 1433-00.900.01 Pumpendeckel Pump cap Couvercle de pompe
4 1433-00.900.02 Schraube M5x30 Screw M5x30 Vis M5x30
5 1433-00.900.03 O-Ring O-ring Joint torique
6 1433-00.900.04 Verschlussschraube Locking screw Bouchon de fermeture á vis
9 1433-00.900.07 O-Ring O-ring Joint torique
10 1433-00.900.08 Ansaugventil Suction valve Soupape d’aspiration
11 1433-00.900.09 Turbine Turbine Turbine
12 1433-00.900.10 Turbinengehäuse Turbine casing Carter de turbine
13 1433-00.900.11 Turbinenlager Bearing for turbine Palier de turbine
16,17 1433-00.900.14 Gleitringdichtung, kpl. Axial face seal, cpl. Garniture d’étanchéité, cpl.
21 1433-00.900.19 # Pumpenfuß Pump foot Pied de pompe
22 1433-00.900.20 Schraube M3x20 Screw M3x20 Vis M3x20
23 1433-00.900.21 # Griffteil Handle part Poignee
24 1433-00.900.22 # Motorabdeckung, schwarz Motor cover, black Couvercle de moteur, noir
40 1438-00.900.14 # Kondensator 16 µF, kpl. Capacitor 16 µF, cpl. Condensateur 16 µF, cpl.
Art. 1437 Gartenpume 5000/6 Inox Garden Pump 5000/6 Inox Pompe d’arrosage de surface 5000/6 Inox
bis Baujahr 2000 until 2000 jusqu’a 2000
41 1437-00.900.05 Verschlussschraube Locking screw Bouchon de fermeture á vis
42 1437-00.900.06 Ring, metall Ring, metal Anneau, metal
43 1437-00.900.07 Dichtung Washer Joint
45 1433-00.900.07 O-Ring O-ring Joint torique
47 1437-00.900.11 Pumpendeckel Pump cap Couvercle de pompe
Alle anderen Teile wie bei Art. 1433 All other spare parts see art. 1433 Pour toutes les autres pièces voir réf. 1433
Art. 1486 Hauswasserautomat 5000/4
electronic plus
Press Tank 5000/4 electronic plus Pompe d’arrosage automatique 5000/4
electronic plus
Art. 1488 Hauswasserautomat 5000/6 Inox
electronic plus
Press Tank 5000/6 Inox
electronic plus
Pompe d’arrosage automatique 5000/6 Inox
electronic plus
bis Baujahr 1999 until 1999 jusqu’a 1999
1743-00.900.02 O-Ring 1" O-ring 1" Joint torique 1"
1815-00.614.00 Sieb, vollst. Filter, cpl. Filtre, cpl.
Alle anderen Teile wie bei
Art. 1433+1437
All other spare parts see
art. 1433+1437
Pour toutes les autres pièces voir réf.
1433+1437
Art. 1435 Gartenpumpe 4000/5 Inox Garden Pump 4000/5 Inox Pompe d’arrosage de surface 4000/5 Inox
bis Baujahr 2000 until 2000 jusqu’a 2000
1 1433-00.900.04 Verschlussschraube Locking screw Bouchon de fermeture á vis
2 1433-00.900.03 O-Ring O-ring Joint torique
6,7 1745-00.701.00 Anschlussstück 1" - 1" Connector 1" - 1" Pièce de raccordement 1" - 1"
7 1743-00.900.02 O-Ring 1" O-ring 1" Joint torique 1"
17,18 1433-00.900.14 Gleitringdichtung, kpl. Axial face seal, cpl. Garniture d’étanchéité, cpl.
25 1433-00.900.19 # Pumpenfuß Pump foot Pied de pompe
26 1433-00.900.20 Schraube M3x20 Screw M3x20 Vis M3x20
27 1433-00.900.21 # Griffteil Handle part Poignee
44 1438-00.900.14 # Kondensator 16 µF, kpl. Capacitor 16 µF, cpl. Condensateur 16 µF, cpl.
Nur die aufgeführten Teile Only the mentioned Seules les pièces indiquées
sind lieferbar! spare parts are available! sont disponibles!
Achtung!! Die mit „ # “ gekennzeichneten Ersatzteile dürfen ausschliesslich von einer Elektrofachkraft nach Vorgabe des Herstellers unter
Berücksichtigung der gesetzlichen Vorschriften ersetzt werden.
Attention!! Those with „ # “ of marked spare parts may be replaced exclusively from an electrical specialist to default of the manufacturer with
consideration of the laws.
Attention!! A la demande du fabriquant et conformément aux instructions légales, les pièces détachées marquées d’un „ # “ doivent être
remplacées exclusivement par des techniciens spécialisés.
