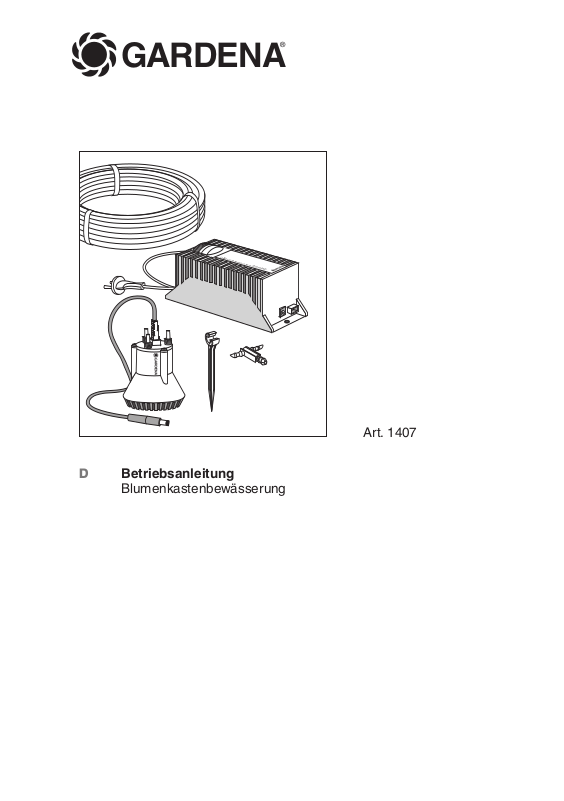

D Betriebsanleitung
Blumenkastenbewässerung
Ar
t. 1407
GARDENA
®
D
Bitte lesen Sie diese Betriebsanleitung vor Inbetriebnahme
Ihres Gerätes sorgfältig.
Beim Lesen der Betriebsanleitung bitte die Umschlag seite
heraus klappen.
Inhaltsverzeichnis Seite
1. Technische Daten 5
2. Hinweise zur
Betriebsanleitung 5
3. Ordnungsgemäßer
Gebrauch 5
4. Funktion des Gerätes 5
5. Vorbereitung zum Aufbau 6
6. Aufbau der Anlage 6
7. Inbetriebnahme 7
8. Wartung, Pflege,
Aufbewahrung 8
9. Störungen 9
10. Hinweise zur ordnungsgemäßen Benutzung /
Sicherheitshinweise 9
Garantie 66
G
Please read these operat ing
in struc tions carefully before
using the unit.
Unfold inside cover page to
read the operating instructions.
Contents Page
1. Technical data 10
2. Notes on operating
instructions 10
3. Proper use 10
4. Equipment and application 10
5. Assembly preparations 11
6. Assembly of the system 11
7. Operating the system 12
8. Maintenance, care,
storage 13
9. Faults 13
10. Notes on correct use,
safety notes 14
Guarantee 66
F
Nous vous remercions de bien
vouloir lire attentivement ce
mode d’emploi avant d’utiliser
votre arrosoir automatique.
En dépliant le volet de la couverture, vous aurez sous les
yeux une série d’illustrations
vous permettant une meilleure
compréhension de ce mode
d’emploi.
Contenu Page
1. Caractéristiques
techniques 15
2. Informations sur le mode
d’emploi 15
3. Domaine d’utilisation 15
4. Descriptif de l’appareil 15
5. A propos de la
consommation en eau 16
6. Montage 17
7. Utilisation 17
8. Entretien et rangement 19
9. Incidents de fonctionnement 19
10. Précautions d’emploi et
conseils de sécurité 20
Garantie 66
N
Lees deze instructies voor
gebruik voor montage en ingebruikname van het apparaat
zorgvuldig door.
Bij het lezen van de Instructies
voor gebruik de bladzijde met
de afbeeldingen openslaan.
Inhoudsopgave Pagina
1. Technische gegevens 21
2. Aanwijzingen bij de
Instructies voor gebruik 21
3. Juiste gebruik 21
4. Functie van het apparaat 21
5. Voorbereiding voor de
opbouw 22
6. Opbouwen van de
installatie 22
7. Ingebruikname 23
8. Onderhoud en opslag 24
9. Storingen 25
10. Aanwijzingen voor het
juiste gebruik, veiligheidsaanwijzingen 25
Garantie 66
S
Läs igenom Bruksanvsiningen
noggrant innan Du tar Din
GARDENA Blomlådebevattning
i bruk. Ha omslaget utvikt när
Du läser bruksanvisningen.
Innehåll Sida
1. Tekniska data 26
2. Anvisningar för bruksanvisningen 26
3. Rätt användning 26
4. Utrustningens funktion 26
5. Förberedelse för
uppbyggnaden 27
6. Uppgyggnad av
anläggningen 27
7. Driftstart 28
8. Underhãll, skötsel och
förvaring 29
9. Fel 29
10. Anvisningar för riktig
användning, säkerhetsanvisningar 29
Garanti 66
I
Prima di mettere in uso
l’idrokit per fioriere, leggere
attentamente le istruzioni
tenendo aperto il pieghevole
per avere sott’occhio i disegni
esplicativi.
Indice pagina
1. Dati tecnici 31
2. Avvertenze 31
3. Uso corretto 31
4. Funzioni 31
5. Scelta del serbatoio 32
6. Realizzazione
dell’impianto 32
7. Messa in uso 33
8. Manutenzione 34
9. Anomalie di funzionamento 34
10. Norme d’uso e di
sicurezza 35
Garanzia 67
5
D
Transformator mit Zeitschaltuhr
Gekapselter Niederspannungs-Sicherheitstransformator mit Thermoschutz für die Benutzung im Innenund Außenbereich. Der Thermoschutz verhindert eine Beschädigung durch Überlastung und Kurzschluss.
Eingangsspannung 230 V
Frequenz 50 / 60 Hz
Ausgangsspannung 14 V
Leistung 30 VA
Max. Umgebungstemperatur + 40 °C
Schutzklasse II
Netzkabel (mitgeliefert) 2 m, Typ H05-RNF
Pumpe
Betriebsspannung 14 V
Betriebsstrom (max.) 1,7 A
Max. Druck 1 bar
Max. Durchflußmenge 180 l/ h
GARDENA Blumenkastenbewässerung
1. Technische Daten
Die GARDENA Blumenkastenbewässerung ist für die private
Nutzung im Haus- und Hobbygarten bestimmt und nicht vorgesehen, in öffentlichen Parks,
Sportstätten, an Straßen und in
der Land- und Forstwirtschaft
eingesetzt zu werden.
Die Einhaltung der vom Hersteller
beigefügten Betriebsanleitung ist
Voraussetzung für den ordnungs-
gemäßen Gebrauch des Gerätes.
Die Betriebsanleitung enthält auch
die Betriebs-, Wartungs-, und Instandhaltungsbedingungen.
3. Ordnungsgemäßer Gebrauch
4.1 Lieferumfang (Bild A)
Der Lieferumfang der Blumenkastenbewässerung besteht aus
folgenden Teilen:
1
1 Transformator mit 13 wählbaren Festprogrammen
2
1 Tauchpumpe
(14-V-Betriebsspannung)
3
25 Reihentropfer je 2 l/ h
4
10 m Verteilerrohr ∅ 4,6 mm
(3/16” )
5
15 Rohrhalter ∅ 4,6 mm
(3/16” )
6
3 Klemmhülsen
7
2 Verschlußkappen
(für Wasseranschluß Pumpe)
8
1 Reinigungsnadel
D
3 Verschlußkappen
(für Tropfer)
4.2 Funktion der Blumenkastenbewässerung
Die Funktion der Blumenkastenbewässerung ist die vollautomatische, vom Wassernetz unabhängige Bewässerung von Pflanzen in z. B. Blumenkästen. Es
sind 13 Festprogramme wählbar.
Ideal: Einsatz eines Reihentropfers pro Pflanze. Das gelieferte
Set ermöglicht die Bewässerung
4. Funktion des Gerätes
Dies ist die deutsche Originalbetriebsanleitung. Bitte lesen Sie
diese Betriebsanleitung sorgfältig
und beachten Sie deren Hinweise.
Machen Sie sich anhand dieser
Betriebsanleitung mit den Stellteilen und dem richtigen Gebrauch
sowie den Sicherheitshinweisen
vertraut.
A
Aus Sicherheitsgründen
dürfen Kinder und Jugendliche unter 16 Jahren
sowie Personen, die mit dieser
Betriebsanleitung nicht vertraut
sind, diese Blumenkastenbewässerung nicht benutzen.
Bewahren Sie diese Betriebsanleitung sorgfältig auf.
2. Hinweise zur Betriebsanleitung
D
von bis zu 25 Pflanzen (bei
Anwendung eines Reihentropfers
pro Pflanze) in 5 bis 6 Blumenkästen mit 1 m Länge, bei
entsprechenden Abständen
zwischen den Blumenkästen
(Gesamtlänge 10 m Verteilerrohr).
Hinweis: Bei Zukauf von entsprechendem Zubehör aus dem
GARDENA Micro-Drip-System
(Verteilerrohr, Rohrhalter und
Reihentropfer) ist die Anlage erweiterbar zur Versorgung von
bis zu 10 Blumenkästen.
Wichtiger Hinweis:
Das Verteilerrohr muß in
diesem Falle an den zweiten
Wasseranschluß der Pumpe
angeschlossen werden.
Insgesamt können maximal
40 Tropfer angeschlossen
werden.
5.1 Wassermenge/ Behälter
Bevor Sie mit dem Aufbau der
Anlage beginnen, ist der Wasserverbrauch über einen vorgegebenen Zeitraum und die damit
erforderliche Behältergröße
zu ermitteln.
Beispiel:
Sie wollen 2 Blumenkästen mit
je 4 Pflanzen und entsprechend
je 4 Reihentropfern über einen
Zeitraum von 10 Tagen einmal
täglich für 3 Minuten automatisch
bewässern. Jeder Reihentropfer
liefert 2 l/h, d.h. 0,1 l in 3 Minuten.
Für 8 Reihentropfer ist das eine
täglich benötigte Wassermenge
von 0,8 l. In 10 Tagen werden
insgesamt 8 l Wasser für die
Bewässerung benötigt. (Den
Wasserverbrauch der Anlage bei
den unterschiedlich wählbaren
Bewässerungsprogrammen können Sie unter „Festprogramme
des Transformators“ entnehmen).
Ergebnis:
Ein 10-l-Eimer ist in diesem Falle
als Behälter ausreichend.
Hinweis: Bei Anwendung eines
Behälters mit entsprechend
großem Fassungsvermögen/
Wassermenge (z.B. 100-150 l
und mehr) sollten Sie die
maximale Gewichtsbelastung
Ihres Balkons gemäß DIN 1055
beachten.
Hinweis: Ist der GARDENA
Bodenfeuchtesensor (Art.-Nr.
1188) in die Anlage mit eingebaut, erfolgt die Bewässerung
unter Einbeziehung des
Feuchtegehaltes im Boden.
D.h., meldet der Bodenfeuchte sensor ausreichende
Bodenfeuchtigkeit, dann wird
trotz eingestellter Bewässerung kein Wasser ausgebracht
(siehe auch die Betriebsanleitung für den Boden feuchte sensor).
Bei Anschluß des GARDENA
Regensensors (Art.-Nr. 1189)
wird die Bewässerung bei eintretendem Niederschlag abgebrochen. Der Anschluß des
GARDENA Regensensors ist
nur sinnvoll, sofern die Blu men kästen dem natürlichen Niederschlag ausgesetzt und nicht
unter Dach angebracht sind.
5. Vorbereitung zum Aufbau
6.1 Aufbau der
Bewässerungsanlage
Zum Aufbau der Blumenkastenbewässerung verfahren Sie
wie folgt:
1. Schieben Sie die Klemmhülse
6
auf das Verteilerrohr 4;
stecken Sie dann das Verteilerrohr 4auf eine der drei
Wasseranschlüsse
B
der
Pumpe und verschrauben
Sie das Verteilerrohr mit der
Klemmhülse gemäß Bild B.
2. Werden die beiden freien Wasseranschlüsse
B
der Pumpe
nicht benutzt, dann schrauben
Sie die Verschlußkappen
7
darauf.
3. Hinweis: Wir empfehlen,
direkt über dem Wasserspiegel des Behälters den
ersten Reihentropfer 3anzubringen. Dieser dient der
Belüftung der Anlage und
verhindert ein eventuelles
Nachlaufen des Wassers
nach dem Abschalten der
Anlage, insbesondere bei
Reihentropfern, die unterhalb des Wasserspiegels
angebracht sind.
4. Schneiden Sie das Verteilerrohr 4an der Einbaustelle
des Reihentropfers ab und
schieben Sie das Rohr bis
zum Anschlag auf den Anschlußstutzen des Reihentropfers (Abb. C, unten).
6. Aufbau der Anlage (Bild B-D)
D
6
5. Schieben Sie den anderen
Anschlußstutzen des Reihentropfers 3auf das Ende des
freien Verteilerrohres
4
(Abb. C, oben).
6. Markieren Sie die Einbaustellen aller weiteren Reihentropfer
und installieren Sie die Reihentropfer wie unter 4. und 5.
beschrieben.
7. Stecken Sie die Rohrhalter
5
in die gewählten Positionen der
Blumenkästen und klemmen
Sie das Verteilerrohr 4in die
eingebauten Rohrhalter ein
(Bild D).
Tip: Wir empfehlen 3 Rohrhalter je Blumenkasten mit
1 m Länge einzuplanen.
8. Bei Anwendung des GARDENA
Bodenfeuchtsensors (Art.-Nr.
1188) ist dieser in einen der zu
bewässernden Blumenkästen
einzusetzen, bei Anschluß
des GARDENA Regensensors
(Art.-Nr. 1189) ist dieser so
anzubringen, daß er (wie auch
die Blumenkästen) dem natürlichen Niederschlag ausgesetzt ist.
Beachten Sie hierzu bitte die
Betriebsanleitung für den
GARDENA Bodenfeuchte sensor bzw. GARDENA
Regensensor.
9. Verschließen Sie den freien
Anschlußstutzen des letzten
Reihentropfers mit der mitgelieferten Verschlußkappe
D
.
6.2 Aufbau des Wasserbehälters / Niveau (Bild D)
Wichtig! Bei der Standortauswahl des Wasserbehälters
ist unbedingt darauf zu achten,
daß das Niveau des Wasserspiegels unterhalb der Blumen kästen liegt. Dadurch wird
vermieden, daß Wasser nach
Beendigung der Bewässerung
selbsttätig nachläuft!
Sollten die Blumenkästen dennoch unterhalb des Wasserspiegels angebracht sein,
empfehlen wir, direkt über dem
Wasserspiegel des Behälters
den ersten Reihentropfer anzubringen. Dieser dient der
Belüftung der Anlage und verhindert ein eventuelles Nachlaufen des Wassers.
7.1 Inbetriebnahme der Anlage
(Abb. A/E)
Zur Inbetriebnahme der Anlage
verfahren Sie wie folgt:
1. Befüllen Sie den Behälter
mindestens mit der benötigten
Menge Wasser.
2. Schließen Sie die Pumpe an
den Transformator an (Bild E).
A
Verwenden Sie aus sch-
ließ lich den mitgelieferten GARDENA Transformator und schließen
Sie die Pumpe nie direkt
an das Stromnetz an!
A
Stellen Sie den Trans-
formator an einem
sicheren, trockenen Ort auf.
3. Stellen Sie die Pumpe in den
mit Wasser gefüllten Behälter.
Hinweis: Achten Sie darauf,
daß die Pumpe eben auf dem
Boden des Behälters steht.
4. Wenn Sie den GARDENA
Bodenfeuchtesensor (Art-Nr.
1188) bzw. den GARDENA
Regensensor (Art.-Nr. 1189)
verwenden, schließen Sie ihn
jetzt an den Transformator an
der Buchse „Sensor“ Can,
Bild A.
5. Stellen Sie das Stellrad 9auf
Position 0 und stecken Sie den
Netzstecker in die Steckdose.
6. Stellen Sie das gewünschte
Bewässerungsprogramm am
Stellrad
9
des Transformators
ein. Die Anlage wird entsprechend des eingestellten Bewässerungsprogrammes in
Betrieb gesetzt; die Bewässerung wiederholt sich entsprechend dem eingestellten Bewässerungsprogramm (siehe
hierzu auch Punkt 7.2).
7. Kontrollieren Sie während
des Pumpenbetriebes alle Verbindungen auf Dichtigkeit.
A
Um Beschädigungen an
der Pumpe zu vermeiden,
ist die Pumpe nie ohne Wasser
zu betreiben.
7. Inbetriebnahme
7
D
7
A
Achtung!
Vor jeder Arbeit an der
Anlage Netzstecker ziehen!
Reinigung des Filters (Bild F)
Die Pumpe arbeitet weitestgehend wartungsfrei.
Sie hat einen integrierten Filter,
der nach Außerbetriebnahme der
Anlage wie folgt zu reinigen ist:
1. Drücken Sie die beiden orange farbenen Arretiertasten
A
ein und nehmen Sie den Fuß
der Pumpe ab (Bild F).
2. Nehmen Sie das Sieb
0
heraus und spülen Sie es
unter klarem Wasser ab.
3. Setzen Sie das Sieb danach
wieder in den Saugfuß ein.
4. Saugfuß mit eingesetztem
Sieb wieder auf die Pumpe aufsetzen. Dabei auf korrektes
Einrasten der orangefarbenen
Arretiertasten achten.
A
Achtung! Die Verschrau-
bung des Pumpengehäuses ist versiegelt. Arbeiten
am elektrischen Teil dürfen nur
vom GARDENA Service durchgeführt werden.
Bei Frostgefahr Pumpe und Transformator trocken lagern.
Entsorgung:
(nach RL2002/ 96/EG)
Gerät darf nicht dem normalen
Hausmüll beigefügt werden, sondern muss fachgerecht entsorgt
werden.
Wichtig für Deutschland:
Gerät über Ihre kommunale
Entsorgungsstelle entsorgen.
8. Wartung, Pflege, Aufbewahrung
Position Frequency Run Time
Beschreibung
10 Tropfer
l/Tag
0 Off/Reset –
Keine Bewässerung; Anlage ist abgeschaltet. –
M On 3 min.
Einmalige Bewässerung; Dauer 3 Minuten 1 l (einmalig)
1 3rd day 3 min.
Bewässerung jeden 3. Tag für 3 Minuten 1 l / 3. Tag
2 2nd day 3 min.
Bewässerung jeden 2. Tag für 3 Minuten 1 l / 2. Tag
3 3rd day 6 min.
Bewässerung jeden 3. Tag für 6 Minuten 2 l / 3. Tag
4 2nd day 6 min.
Bewässerung jeden 2. Tag für 6 Minuten 2 l / 2. Tag
5 24 h 3 min.
Bewässerung alle 24 Stunden für 3 Minuten 1 l
6 8 h 1 min.
Bewässerung alle 8 Stunden für 1 Minute 1 l
7 24 h 6 min.
Bewässerung alle 24 Stunden für 6 Minuten 2 l
8 12 h 3 min.
Bewässerung alle 12 Stunden für 3 Minuten 2 l
9 8 h 3 min.
Bewässerung alle 8 Stunden für 3 Minuten 3 l
10 12 h 6 min.
Bewässerung alle 12 Stunden für 6 Minuten 4 l
11 8 h 6 min.
Bewässerung alle 8 Stunden für 6 Minuten 6 l
12 6 h 6 min.
Bewässerung alle 6 Stunden für 6 Minuten 8 l
13 4 h 6 min.
Bewässerung alle 4 Stunden für 6 Minuten 12 l
14 Automatic –
Bei Anschluß des GARDENA Bodenfeuchtesensors
(siehe Kap. „Sensorbetrieb“)
7.3 Sensorbetrieb
Bei Wahl der Programme 1-13
wird durch Anschluß des
GARDENA Bodenfeuchtesensors
(Art.-Nr. 1188) die zeitgesteuerte
Bewässerung bei ausreichender
Bodenfeuchte verhindert oder
abgebrochen. Als Alternative
hierzu kann ein angeschlossener
GARDENA Regensensors
(Art.-Nr. 1189) die Bewässerung
bei Niederschlag verhindern
oder unterbrechen.
Bei Wahl des Automatik-
program mes 14 kann die Bewässerung vollautomatisch ausschließlich in Abhängigkeit der
Bodenfeuchte ein- und abgeschaltet werden. Hierzu ist der
GARDENA Bodenfeuchtesensor
(Art.-Nr. 1188) anzuschließen
und der Drehknopf am Bodenfeuchtesensor auf Position 2 zu
stellen (siehe auch die Hinweise
in der Betriebsanleitung des Bodenfeuchtesensors).
7.2 Festprogramme des Transformators
Die folgenden Programme sind einstellbar:
D
8
A
Verwenden Sie aus-
schließ lich Original
GARDENA Teile, da sonst
die Funktionstüchtigkeit der
Anlage nicht gewährleistet
werden kann.
A
Prüfen Sie die Netzan-
schlußleitung des Transformators und das Verbindungskabel der Pumpe regelmäßig auf Beschädigungen.
Stecker und Kabel dürfen nur
in einem einwandfreien Zustand verwendet werden. Bei
Beschädigungen des Netzkabels am Transformator oder
des Verbindungskabels der
Pumpe sofort Netzstecker
ziehen.
A
Beschädigte Netzan-
schlußleitungen können
bei gekapselten Transformatoren nicht ausgetauscht
werden.
A
Beschädigte Verbindungs-
kabel der Pumpe können
nur vom GARDENA Service
ausgetauscht werden.
A
Bei allen Arbeiten an der
Blumenkastenbewässerung Netzstecker des Trans-
formators aus der Steckdose
ziehen.
A
Die Pumpe darf aus-
schließlich mit 14-VSchutzkleinspannung in Verbindung mit dem GARDENA
Transformator mit Timer
betrieben werden.
A
Bei direktem Anschluß
an 230 V besteht Lebensgefahr!
A
Pumpe nicht trocken-
laufen lassen.
10. Hinweise zur ordnungsgemäßen Benutzung,
Sicherheitshinweise
Bei sonstigen Störungen wenden
Sie sich bitte an den GARDENA
Service Deutschland:
Telefon 07 31/ 490 - 290,
Telefax 07 31/ 490- 249,
Österreich:
Tel. 0 732 77 01 01- 90,
Schweiz:
Tel. 0848800 464
oder senden Sie das defekte
Gerät mit einer kurzen Fehler-
beschreibung (im Garantiefall mit
den entsprechenden Garantieunterlagen) direkt an eine der aufgeführten Servicestellen.
Wir weisen ausdrücklich darauf
hin, daß wir nach dem Produkthaftungsgesetz nicht für durch
unsere Geräte hervorgerufene
Schäden einzustehen haben,
sofern diese durch unsach-
gemäße Reparatur verursacht
oder bei einem Teileaustausch nicht unsere Original
GARDENA Teile oder von uns
freigegebene Teile verwendet
werden und die Reparatur nicht
vom GARDENA Service oder
dem autorisierten Fachmann
durchgeführt wird. Entsprechendes gilt für Ergänzungsteile und Zubehör.
Störung Mögliche Ursache Abhilfe
Pumpe läuft nicht. Netzstecker oder Stecker der Netzstecker in Steckdose, bzw.
Pumpe ist nicht eingesteckt. Pumpenstecker in Buchse am
Transformator einstecken.
Bodenfeuchte-/ Regensensor Warten, bis Bodenfeuchtemeldet feucht. bzw. Regensensor ausreichend
getrocknet ist.
Es wird kein Wasser Behälter leer. Behälter mit Wasser füllen.
gefördert.
Das Sieb
0
der Pumpe Sieb der Pumpe reinigen
ist verschmutzt. (Kap. 8.1).
Die Bewässerungszyklen Das Stellrad
9
des Transforma- Das Stellrad in die gewünschte
sind falsch. tors steht zwischen 2 Programmen. Position bringen.
Die Anlage läuft nach Reihentropfer liegen unterhalb Den Standort des Behälters so
Abschalten der Pumpe nach. des Wasserspiegelniveaus wählen, daß das Niveau des
des Behälters. Wasserspiegels unterhalb der
Reihentropfer liegt; Belüftungstropfer einbauen.
9. Störungen
D
9
D
Garantie
GARDENA gewährt für dieses
Produkt 2 Jahre Garantie (ab
Kauf datum). Diese Garantie leistung bezieht sich auf alle wesentlichen Mängel des Gerätes,
die nachweislich auf Materialoder Fabri kationsfehler zurückzu führen sind. Sie erfolgt durch die
Ersatzlieferung eines ein wand freien Gerätes oder durch die kosten lose Re paratur des ein gesandten
Gerätes nach unserer Wahl, wenn
fol gende Voraus set zungen gewährleistet sind:
• Das Gerät wurde sachgemäß
und laut den Empfehlungen
in der Betriebsanleitung behandelt.
• Es wurde weder vom Käufer
noch von einem Dritten versucht, das Gerät zu reparieren.
Diese Hersteller-Garantie be rührt
die gegenüber dem Händler /
Verkäufer bestehenden Gewährleistungsansprüche nicht.
Im Garantiefall schicken Sie bitte
das defekte Gerät zusammen mit
einer Kopie des Kaufbelegs und
einer Fehlerbeschreibung per Abhol-Service (nur in Deutschland)
oder frankiert an die auf der
Rückseite angegebene Serviceadresse.
Unfreie Paketeinsendungen werden im Postverteilzentrum ausgefiltert und erreichen uns nicht.
Nach erfolgter Reparatur senden
wir das Gerät frei an Sie zurück.
G
Guarantee
GARDENA guarantees this product for 2 years (from date of
pur chase). This guarantee covers
all serious defects of the unit
that can be proved to be material
or manufacturing faults. Under
warranty we will either replace
the unit or repair it free of charge
if the following conditions apply:
• The unit must have been
handled properly and in keep ing with the requirements of
the operating instructions.
• Neither the purchaser nor a
non-authorised third party have
attempted to repair the unit.
This manufacturer’s guarantee
does not affect the user’s
existing warranty claims against
the dealer/seller.
If a fault occurs with your
GARDENA Flower Box Watering
system, please return the faulty
unit together with a copy of the
receipt and a description of the
fault, with postage paid to one of
the GARDENA Service Centres
listed on the back of these
operating instructions.
F
Garantie
Pour mieux vous servir,
GARDENA accorde pour cet
appareil une garantie contrac tuel-le de 2 ans à compter du jour
de l’achat. Elle est assurée par le
rem placement gratuit des pièces
défectueuses ou de l’appareil.
Le choix en étant laissé à la libre
initiative de GARDENA.
En tout état de cause s’applique
la garantie légale couvrant toutes
les conséquences des défauts
ou vices cachés (article 1641 et
suivants du Code Civil).
Pour que ces garanties soient valables, les conditions suivantes
doivent être remplies :
• L’appareil a été manipulé de
manière adéquate, suivant les
instructions du mode d’emploi.
• Il n’y a eu aucun essai de
réparation, ni par le client, ni
par un tiers.
Une intervention sous garantie
ne prolonge pas la durée initiale
de la garantie contractuelle.
Toutes les revendications dé passant le contenu de ce texte
ne sont pas couvertes par la
garantie, quel que soit le motif
de droit.
Pendant la période de garantie,
le Service Après-Vente et les
Centres SAV agréés effec tueront, à titre payant, les réparations
nécessaires par suite de manipulations erronées.
En cas de garantie, veuillez
envoyer le produit en port payé
avec le bon d’achat et une description du problème, à l’adresse
du Service Après-Vente figurant
au verso.
N
Garantie
GARDENA geeft op dit product
2 jaar garantie (vanaf de aankoopdatum). Deze garantie heeft
betrekking op alle wezenlijke
defecten aan het toestel, die aanwijsbaar op materiaal- of fabri cagefouten berusten. Garantie vindt
plaats door de levering van een
vervangend apparaat of door
de gratis reparatie van het ingestuurde apparaat, naar onze
keuze, indien aan de volgende
voorwaarden is voldaan:
• Het apparaat werd vakkundig
en volgens de adviezen in de
instructies voor gebruik be handeld.
• Noch de koper, noch een der-
de persoon heeft getracht het
apparaat te re pareren.
Deze garantie van de producent
heeft geen betrekking op de
ten aanzien van de handelaar/
ver koper bestaande aansprakelijkheid.
Stuur in geval van garantie het
defecte apparaat samen met de
kassabon en een beschrijving van
de storing gefrankeerd op naar
het op de achterzijde aangegeven
serviceadres.
S
Garanti
GARDENA lämnar 2 års garanti
för denna produkt. Garantin gäller
från inköpsdatum. Garantin omfattar väsentliga fel på produkten
66
69
D
EU-Konformitätserklärung
Der Unterzeichnete Husqvarna AB, 561 82 Huskvarna, Sweden bestätigt, dass die
nachfolgend bezeichneten Geräte in der von uns in Verkehr gebrachten Ausführung
die Anforderungen der harmonisierten EU-Richtlinien, EU-Sicherheitsstandards und
produktspezifischen Standards erfüllen. Bei einer nicht mit uns abgestimmten Änderung
der Geräte verliert diese Erklärung ihre Gültigkeit.
GB
EU Certificate of Conformity
The undersigned Husqvarna AB, 561 82 Huskvarna, Sweden, hereby certifies that,
when leaving our factory, the units indicated below are in accordance with the
harmonised EU guidelines, EU standards of safety and product specific standards.
This certificate becomes void if the units are modified without our approval.
F
Certificat de conformité aux directives européennes
Le constructeur, soussigné : Husqvarna AB, 561 82 Huskvarna, Sweden, déclare
qu’à la sortie de ses usines le matériel neuf désigné ci-dessous était conforme aux
prescriptions des directives européennes énoncées ci-après et conforme aux règles de
sécurité et autres règles qui lui sont applicables dans le cadre de l’Union européenne.
Toute modification portée sur ce produit sans l’accord express de GARDENA supprime
la validité de ce certificat.
NL
EU-overeenstemmingsverklaring
Ondergetekende Husqvarna AB, 561 82 Huskvarna, Sweden, bevestigt, dat het volgende genoemde apparaat in de door onsin de handel gebrachte uitvoering voldoet aan
de eis van, en in overeenstemming is met de EU-richtlijnen, de EU-veiligheidsstandaard
en de voor het product specifieke standaard. Bij een niet met ons afgestemde verandering aan het apparaat verliest deze verklaring haar geldigheid.
S
EU Tillverkarintyg
Undertecknad firma Husqvarna AB, 561 82 Huskvarna, Sweden, intygar härmed att
nedan nämnda produkter överensstämmer med EU:s direktiv, EU:s säkerhetsstandard
och produktspecifikation. Detta intyg upphör att gälla om produkten ändras utan vårt
tillstånd.
I
Dichiarazione di conformità alle norme UE
La sottoscritta Husqvarna AB, 561 82 Huskvarna, Sweden, certifica che il prodotto
qui di seguito indicato, nei modelli da noi commercializzati, è conforme alle direttive
armonizzate UE nonché agli standard di sicurezza e agli standard specifici di prodotto.
Qualunque modifica apportata al prodotto senza nostra specifica autorizzazioneinvalida
la presente dichiarazione.
E
Declaración de conformidad de la UE
El que subscribe Husqvarna AB, 561 82 Huskvarna, Sweden, declara que la presente
mercancía, objeto de la presente declaración, cumple con todas las normas de la UE,
en lo que a normas técnicas, de homologación y de seguridad se refiere. En caso de
realizar cualquier modificación en la presente mercancía sin nuestra previa autorización,
esta declaración pierde su validez.
P
Certificado de conformidade da UE
Os abaixo mencionados Husqvarna AB, 561 82 Huskvarna, Sweden, por este meio
certificam que ao sair da fábrica o aparelho abaixo mencionado está de acordo com
as directrizes harmonizadas da UE, padrões de segurança e de produtos específicos.
Este certificado ficará nulo se a unidade for modificada sem a nossa aprovação.
PL
Deklaracja zgodnoњci Unii Europejskiej
Niїej podpisany
Husqvarna AB, 561 82 Huskvarna, Sweden
, potwierdza, їe poniїej
opisane urz№dzenie w wykonaniu wprowadzonym przez nas do obrotu speіnia wymogi
zharmonizowanych wytycznych Unii Europejskiej, standardуw bezpieczeсstwa Unii
Europejskiej i standardуw specyficznych dla danego produktu. W przypadku wprowadzenia zmian nie uzgodnionych z nami wyjaњnienie to traci swoj№ waїnoњж.
CZ
Prohlбљenн o shodм EU
Nнћe podepsanб spoleиnost
Husqvarna AB, 561 82 Huskvarna, Sweden
potvrzuje, ћe
nнћe oznaиenэ pшнstroj v provedenн, kterй jsme uvedli na trh, splтuje poћadavky uvedenй
v harmonizovanэch smмrnicнch EU, v bezpeиnostnнch standardech EU a ve standardech
pro pшнsluљnй produkty. V pшнpadм zmмny pшнstroje, kterб nбmi nebyla odsouhlasena, stбvб
se toto prohlбљenн neplatnэm.
SK
ES Vyhlбsenie o zhode
Dolu podpнsanэ,
Husqvarna AB, 561 82 Huskvarna, Sweden
, potvrdzuje, ћe пalej
oznaиenй zariadenie vo vyhotovenн nami uvedenom do prevбdzky spетa poћiadavky
harmonizovanэch smernнc Eurуpskej ъnie, bezpeиnostnэch љtandardov Eurуpskej ъnie
a љtandardov љpecifickэch pre produkt. Pri vykonanн zmien zariadenia, ktorй nie sъ nami
odsъhlasenй, strбca toto vyhlбsenie platnosќ.
2006/42/EC
2004/108/EC
2006/95/EC
93/ 68 / EC
H
EU azonossбgi nyilatkozat
Alulнrott,
Husqvarna AB, 561 82 Huskvarna, Sweden
, igazolja, hogy az alбbb felsorolt,
бltalunk forgalomba hozott termйkek megfelelnek az EU elvбrбsoknak, EU biztonsбgi
normбknak йs a termйkspecifikus szabvбnyoknak egyarбnt. A kйszьlйk velьnk nem
egyeztetett vбltoztatбsa esetйn ez a nyilatkozat йrvйnyйt veszti.
Bezeichnung des Gerätes: Blumenkastenbewässerung
Description of the unit: Flower Box Watering Set
Désignation du matériel : Arrosoir automatique balcons
et terrasses
Omschrijving van het apparaat : Bloembakbesproeiingsset
Produktbeskrivning: Blomlådebevattning
Descrizione del prodotto: Idrokit per fioriere
Descripción de la mercancía: Riego para jardineras
Descrição do aparelho: Conjunto de rega para canteiros
Opis urz№dzenia: Automatycznej konewki do roślin
balkonowych
Oznaиenн pшнstroje: Zavlažování květinových truhlíků
Označenie prístroja: Zavlažovanie dlhých kvetináčov
A kйszьlйk megnevezйse: Erkélyláda öntözés
Art.-Nr.: Art. Nº:
Art. No.: Art. Nº:
Référence : Nr art.:
1407
Art. nr.: И.vэr :
Art.nr. : И.vэr :
Art. : Cikkszбm :
EU-Richtlinien: Normativa UE:
EU directives: Directrizes da UE:
Directives européennes : Dyrektywy UE :
EU-richtlijnen: Smмrnice EU :
EU direktiv: Smernice EU :
Direttive UE: EU szabvбnyok:
Anbringungsjahr der Colocación del distintivo CE :
CE-Kennzeichnung: Ano de marcação pela CE:
Year of CE marking : Rok nadania znaku CE :
Date d’apposition du Rok pшidмlenн znaиky CE:
marquage CE : Rok pridelenia oznaиenia CE:
Installatiejaar van de CE bejegyzйs kelte :
CE-aanduiding:
CE-Märkningsår :
1998
Anno di rilascio della
certificazione CE :
Ulm, den 06.08.1998 Der Bevollmächtigte
Ulm, 06.08.1998 Authorised representative
Fait à Ulm, le 06.08.1998 Représentant légal
Ulm, 06-08-1998 Gemachtigde
Ulm, 1998.08.06. Behörig Firmatecknare
Ulm, 06.08.1998 Rappresentante autorizzato
Ulm, 06.08.1998 Representante autorizado
Ulm, 06.08.1998 Representante autorizado
Ulm, 06.08.1998r. Uprawniony do reprezentacji
V Ulmu,dne 06.08.1998 Zplnomocnмnec
Ulm, 06.08.1998 Splnomocnenec
Ulm, 06.08.1998 Meghatalmazott
Thomas Heinl
Vice President
7070
Deutschland /Germany
GARDENA GmbH
Central Service
Hans
-
Lorenser-Straße 40
D
-
89079 Ulm
Produktfragen:
(+49) 731 490
-
123
Reparaturen:
(+49) 731 490
-
290
service
@gardena.com
Albania
COBALT Sh.p.k.
Rr. Siri Kodra
1000 Tirana
Argentina
Husqvarna Argentina S.A.
Av.del Libertador 5954
–
Piso 11–Torre B
(C1428ARP) Buenos Aires
Phone: (+54) 11 5194 5000
info.gardena
@
ar.husqvarna.com
Armenia
Garden Land Ltd.
61 Tigran Mets
0005 Yerevan
Australia
Husqvarna Australia Pty. Ltd.
Locked Bag 5
Central Coast BC
NSW 2252
Phone: (+61) (0) 2 4352 7400
customer.service
@
husqvarna.com.au
Austria /Österreich
Husqvarna Austria GmbH
Consumer Products
Industriezeile 36
4010 Linz
Tel.: (+43) 732 77 01 01
-
90
consumer.service
@
husqvarna.at
Azerbaijan
Firm Progress
a. Aliyev Str. 26A
1052 Baku
Belgium
GARDENA Belgium NV/ SA
Sterrebeekstraat 163
1930 Zaventem
Phone: (+32) 2 7 2092 12
Mail: info
@gardena.be
Bosnia /Herzegovina
SILK TRADE d.o.o.
Industrijska zona Bukva bb
74260 Tešanj
Brazil
Husqvarna do Brasil Ltda
Av. Francisco Matarazzo,
1400
–
19º andar
São Paulo
–
SP
CEP: 05001
-
903
Tel: 0800
-
112252
marketing.br.husqvarna
@
husqvarna.com.br
Bulgaria
Хускварна БългарияЕООД
Бул. „АндрейЛяпчев” Nº 72
1799 София
Тел.: (+ 359)02/9753076
www.husqvarna.bg
Canada /USA
GARDENA Canada Ltd.
100 Summerlea Road
Brampton, Ontario L6T 4X3
Phone: (+1) 905 79293 30
info
@gardenacanada.com
Chile
Maquinarias Agroforestales
Ltda. (Maga Ltda.)
Santiago, Chile
Avda. Chesterton
# 8355 comuna Las Condes
Phone: (+56) 2 202 4417
Dalton
@maga.cl
Zipcode: 7560330
Temuco, Chile
Avda. Valparaíso # 01466
Phone: (+56) 45 222 126
Zipcode: 4780441
China
Husqvarna (China) Machinery
Manufacturing Co., Ltd.
No.1355, Jia Xin Rd.,
Ma Lu Zhen, Jia Ding Dist.,
Shanghai
201801
Phone: (+86) 21 59159629
Domestic Sales
www.gardena.com.cn
Colombia
Husqvarna Colombia S.A.
Calle 18 No. 68 D
-
31, zona
Industrial de Montevideo
Bogotá, Cundinamarca
Tel. 571 2922700 ext. 105
jairo.salazar
@
husqvarna.com.co
Costa Rica
Compania Exim
Euroiberoamericana S.A.
Los Colegios, Moravia,
200 metros alSur del Colegio
Saint Francis
–
San José
Phone: (+506) 297 68 83
exim_euro
@racsa.co.cr
Croatia
SILK ADRIA d.o.o.
Josipa Lončara 3
10090 Zagreb
Phone: (+385) 1 3794 580
silk.adria
@zg.t
-
com.hr
Cyprus
Med Marketing
17 Digeni Akrita Ave
P.O. Box 27017
1641 Nicosia
Czech Republic
Husqvarna Česko s.r.o.
Türkova 2319 /5b
149 00 Praha 4 – Chodov
Bezplatná infolinka:
800 100425
servis
@cz.husqvarna.com
Denmark
GARDENA /Husqvarna
Consumer Outdoor Products
Salgsafdelning Danmark
Box 9003
S
-
200 39 Malmö
info
@gardena.dk
Dominican Republic
BOSQUESA, S.R.L
Carretera Santiago Licey
Km. 5 ½
Esquina Copal II.
Santiago, DominicanRepublic
Phone: (+809 ) 736-0333
joserbosquesa
@claro.net.do
Ecuador
Husqvarna Ecuador S.A.
Arupos E1-181 y 10de Agosto
Quito, Pichincha
Tel. (+593) 22800739
francisco.jacome
@
husqvarna.com.ec
Estonia
Husqvarna Eesti OÜ
Consumer Outdoor Products
Kesk tee 10, Aaviku küla
Rae vald
Harju maakond
75305 Estonia
kontakt.etj
@husqvarna.ee
Finland
Oy Husqvarna Ab
Consumer Outdoor Products
Lautatarhankatu 8 B /PL 3
00581 HELSINKI
info
@gardena.fi
France
GARDENA France
Immeuble Exposial
9-11 allée desPierres Mayettes
ZAC desBarbanniers, B.P.99
-F-
92232 GENNEVILLIERS
cedex
Tél. (+33) 01 4085 30 40
service.consommateurs
@
gardena.fr
Georgia
ALD Group
Beliashvili 8
1159 Tleilisi
Great Britain
Husqvarna UK Ltd
Preston Road
Aycliffe Industrial Park
Newton Aycliffe
County Durham
DL5 6UP
info.gardena@
husqvarna.co.uk
Greece
HUSQVARNA ΕΛΛΑΣ Α.Ε.Β.Ε.
Υπ /μα Ηφαίστου 33Α
Βι. Πε. Κορωπίου
194 00 Κορωπί Αττικής
V.A.T. EL094094640
Phone: (+30) 210 66 20225
info@husqvarna-consumer.gr
Hungary
Husqvarna Magyarország Kft.
Ezred u. 1-3
1044 Budapest
Telefon: (+ 36) 1 251-4161
vevoszolgalat.husqvarna@
husqvarna.hu
Iceland
Ó. Johnson & Kaaber
Tunguhalsi 1
110 Reykjavik
ooj@ojk.is
Ireland
Husqvarna UK Ltd
Preston Road
Aycliffe Industrial Park
Newton Aycliffe
County Durham
DL5 6UP
info.gardena@
husqvarna.co.uk
Italy
Husqvarna Italia S.p.A.
Via Como 72
23868 VALMADRERA (LC)
Phone: (+39) 0341.203.111
info@gardenaitalia.it
Japan
KAKUICHI Co. Ltd.
Sumitomo Realty &
Development Kojimachi
BLDG., 8F
5-1 Nibanncyo
Chiyoda-ku
Tokyo 102-0084
Phone: (+81) 33 264 4721
m_ishihara@kaku-ichi.co.jp
Kazakhstan
LAMED Ltd.
155/ 1, Tazhibayevoi Str.
050060 Almaty
IP Schmidt
Abayavenue 3B
110 005 Kostanay
Kyrgyzstan
Alye Maki
av. Moladaya Guardir J 3
720014
Bishkek
Latvia
Husqvarna Latvija
Consumer Outdoor Products
Bākūžu iela 6
LV-1024 Rīga
info
@husqvarna.lv
Lithuania
UAB Husqvarna Lietuva
Consumer Outdoor Products
Ateities pl. 77C
LT-52104 Kaunas
centras@husqvarna.lt
Luxembourg
Magasins Jules Neuberg
39, rue Jacques Stas
Luxembourg-Gasperich 2549
Case Postale No. 12
Luxembourg 2010
Phone: (+352) 40 14 01
api@neuberg.lu
Mexico
AFOSA
Av. Lopez Mateos Sur # 5019
Col. La Calma 45070
Zapopan, Jalisco
Mexico
Phone: (+52) 33 3 818
-
3434
icornejo@afosa.com.mx
Moldova
Convel S.R.L.
290A Muncesti Str.
2002 Chisinau
Netherlands
GARDENA Nederland B.V.
Postbus 50176
1305 AD ALMERE
Phone: (+31) 36 521 0000
info@gardena.nl
Neth. Antilles
Jonka Enterprises N.V.
Sta. Rosa Weg 196
P.O. Box 8200
Curaçao
Phone: (+599) 9 767 6655
pgm@jonka.com
New Zealand
Husqvarna New Zealand Ltd.
PO Box 76-437
Manukau City 2241
Phone: (+64) (0) 9 9202410
support.nz@husqvarna.co.nz
Norway
GARDENA
Husqvarna Consumer
Outdoor Products
Salgskontor Norge
Kleverveien 6
1540 Vestby
info@gardena.no
Peru
Husqvarna Perú S.A.
Jr. Ramón Cárcamo 710
Lima 1
Tel : (+51) 1 3320 400 ext.416
juan.remuzgo@
husqvarna.com
Poland
Husqvarna
Poland Spółka zo.o.
ul. Wysockiego 15 b
03-371 Warszawa
Phone: (+ 48) 22330 9600
gardena@husqvarna.com.pl
Portugal
Husqvarna Portugal, SA
Lagoa-Albarraque
2635-595 Rio de Mouro
Tel.: (+351) 21 922 85 30
Fax : (+351) 21 922 85 36
info@gardena.pt
Romania
Madex International Srl
Soseaua Odaii 117-123,
RO 013603
Bucureşti, S1
Phone: (+ 40) 21352.76.03
madex@ines.ro
Russia
ООО „Хускварна“
141400, Московская обл.,
г. Химки,
улица Ленинградская,
владение 39, стр.6
Бизнес Центр
„Химки Бизнес Парк“,
помещение ОВ02_04
Serbia
Domel d.o.o.
Autoput za Novi Sad bb
11273 Belgrade
Phone: (+381) 118488812
miroslav.jejina@domel.rs
Singapore
Hy-Ray PRIVATE LIMITED
40 Jalan Pemimpin
#02-08 Tat Ann Building
Singapore 577185
Phone: (+65) 6253 2277
shiying
@hyray.com.sg
Slovak Republic
Husqvarna Česko s.r.o.
Türkova 2319 /5b
149 00 Praha 4 – Chodov
Bezplatná infolinka:
800 154044
servis
@sk.husqvarna.com
Slovenia
Husqvarna Austria GmbH
Consumer Products
Industriezeile 36
4010 Linz
Tel.: (+43) 732 77 01 01-90
consumer.service@
husqvarna.at
South Africa
Husqvarna
South Africa (Pty) Ltd
Postnet Suite 250
Private Bag X6,
Cascades, 3202
South Africa
Phone: (+27) 33 846 9700
info@gardena.co.za
Spain
Husqvarna España S.A.
C/ Basauri, nº 6
La Florida
28023 Madrid
Phone: (+34) 91 708 0500
atencioncliente@gardena.es
Suriname
Agrofix n.v.
Verlengde Hogestraat #22
Phone: (+ 597) 472426
agrofix@sr.net
Pobox : 2006
Paramaribo
Suriname–South America
Sweden
Husqvarna AB
S-561 82 Huskvarna
info@gardena.se
Switzerland /Schweiz
Husqvarna Schweiz AG
Consumer Products
Industriestrasse 10
5506 Mägenwil
Phone: (+41) (0) 848 800464
info@gardena.ch
Turkey
GARDENA Dost Diş Ticaret
Mümessillik A.Ş.
Sanayi Çad. Adil Sokak
No: 1/ B Kartal
34873 Istanbul
Phone: (+90) 216 38 93939
info@gardena-dost.com.tr
Ukraine / Україна
ТОВ «Хусварна Україна»
вул. Васильківська, 34,
офіс 204-г
03022, Київ
Тел. (+38) 044 498 39 02
info@gardena.ua
Uruguay
FELI SA
Entre Ríos 1083 CP 11800
Montevideo–Uruguay
Tel: (+598) 22 0318 44
info@felisa.com.uy
Venezuela
C
orporación Casa yJardín C.A.
Av. Caroní, Edif. Trezmen, PB.
Colinas de Bello Monte.
1050 Caracas.
Tlf: (+ 58) 212 992 33 22
info@casayjardin.net.ve
1407
-
20.960. 10/ 0213
©
GARDENA
Manufacturing GmbH
D- 89070 Ulm
http: //www.gardena.com
Loading...
