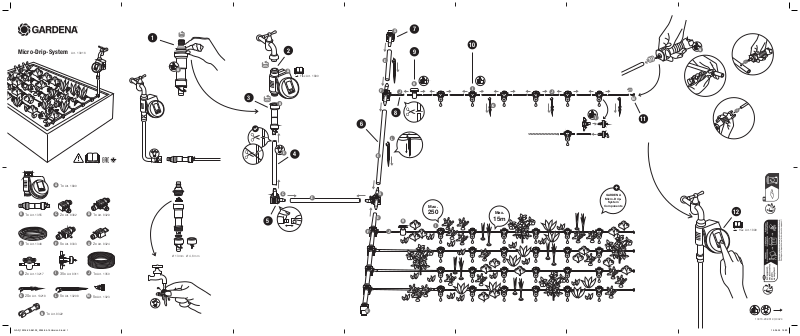

Page 1

Micro-Drip-System Art. 13016

Flex Art. 1890

J J

Art. 1355

Art. 1346

Art. 13217

Art. 1890

Art. 8382

Art. 8329

Art. 8333

35x

Art. 8311

Art. 8324

Ø 13 mm Ø 4,6 mm

Art. 1350

Max.

250

Max.

15m

GARDENA

Micro-Drip-

System

Components

Flex Art. 1890

GAR_13016-20.961.03_2024-04-15 Version 2.indd 1

20x

Art. 13218

Art. 8322

Art. 13208

Art. 1323

13016-20.961.03/0424

15.04.24 15:23

Page 2

BASISGERÄT

Das Basisgerät reduziert den

Druck und filtert das Wasser.

Ist ein Schlauch mit Schlauchverbinder vorhanden, lässt sich das Basisgerät dank des Anschlussstücks direkt an den Schlauch anschließen.

Wartung und Reinigung

Vor Frosteinbruch Basisgerät demontieren, entleeren, reinigen und frostsicher lagern.

Feinfilter in regelmäßigen Zeitabständen mit Hausmittel reinigen, bei Bedarf mit Haushaltsentkalker entkalken.

MONTAGE

Legen Sie das Rohr erst

in die Sonne, dann gelingt die Installation noch einfacher.

Regulierung Wasserzufuhr,

optimal für Pflanzen mit unterschiedlichem Wasserbedarf.

Die 2 l/h druckkompensie-

renden Reihentropfer sind: druckausgleichend, selbstreinigend und selbstschließend.

Das Montagewerkzeug

erleichtert die Montage der MicroDrip Tropfer, Sprayer und Verlängerungsrohre und ist daher für

zukünftige Micro-Drip Anwendungen geeignet.

MASTER UNIT

The master unit reduces the

pressure and filters the water.

If there is a hose with hose connector in place, the master unit can be connected directly to the hose using the connector.

Maintenance and Cleaning

Before the appearance of the first frost, disconnect, empty and clean the master unit, and then store it in aplace where it is protected from frost.

Regularly clean the fine-mesh filter using household detergent or, if necessary, household descaling solution.

ASSEMBLY

First, place the pipe in

the sun. This will make for easier installation.

Water supply control, perfect

for plants with differing water needs.

The 2 l/h pressure-com-

pensating inline drip heads are pressure-equalizing, self-cleaning and self-closing.

The installation tool makes for

easy installation of the Micro-Drip drip head, sprayer and extension pipe,

meaning it is suitable for future Micro-Drip applications.

CENTRALE D’IRRIGATION

La centrale d’irrigation dimi-

nue la pression de l’eau et la filtre.

S’il y a un tuyau avec raccord rapide, la centrale d’irrigation peut être raccordée directement au tuyau grâce à la pièce de raccordement.

Maintenance et nettoyage

Avant les gelées, démonter la centrale d’irrigation, la purger, la nettoyer et la stocker à l’abris du gel.

Nettoyer le filtre fin à intervalles réguliers avec un produit domestique, si besoin le détartrer avec un anticalcaire domestique.

MONTAGE

Mettez tout d’abord le

tuyau au soleil, l’installation en sera d’autant plus facile.

Régulation alimentation en

eau, optimale pour les plantes ayant des besoins en eau différents.

Les goutteurs en ligne 2 l/h

de compensation de pression compensent la pression, sont autonettoyants et ferment automatiquement.

La clé de montage facilite le

montage du goutteur Micro-Drip, du pulvérisateur et des tubes prolongateurs et convient par conséquent

àde futures applications MicroDrip.

BASISAPPARAAT

Het basisapparaat verlaagt de

druk en filtert het water.

Wanneer er een slang met slangstuk aanwezig is, kan het basisapparaat dankzij het aansluitstuk direct op de slang worden aangesloten.

Onderhoud en reiniging

Voordat de vorst invalt moet het basisapparaat gedemonteerd, geleegd, gereinigd en vorstvrij opgeborgen worden.

Reinig het fijne filter met regelmatige tussenpozen met een huismiddel, ontkalk het indien nodig met een huishoudontkalker.

MONTAGE

Leg de buis eerst in de

zon, dan verloopt de installatie nog eenvoudiger.

Regulering watertoevoer,

optimaal voor planten met een verschillende waterbehoefte.

De 2 l/uur drukcompense-

rende seriedruppelaars zijn: drukcompenserend, zelfreinigend en zelfsluitend.

Het montagegereedschap

vergemakkelijkt de montage van de Micro-Drip-druppelaars, sprayers en verlengbuizen en is daarom geschikt

voor toekomstige Micro-Driptoepassingen.

TRYCKUTJÄMNARE

Tryckutjämnaren reducerar

trycket och filtrerar vattnet.

Om det finns en slang med snabbkontakt, kan tryckutjämnaren anslutas direkt till slangen tack vare skruvkontakten.

Underhåll och rengöring

Innan det blir frost, demontera, töm, rengör och förvara tryckutjämnaren frostsäkert.

Rengör finfiltret med jämna mellanrum med hushållsrengöring, avkalka vid behov med avkalkningsmedel för hemmabruk.

MONTERING

Lägg först röret i solen, då

går det ännu enklare att installera.

Reglering vattentillförsel, opti-

malt för växter med olika vattenbehov.

De tryckkompenserande inline

droppspridarna på 2 l/h är: tryckutjämnande, självrengörande och självlåsande.

Montageverktyget underlättar

monteringen av Micro-Drip-droppspridare, spridare och förlängningsröroch passar därför för framtida

Micro-Drip-användningar.

BASISENHED

Basisenheden reducerer tryk-

ket og filtrerer vandet.

Findes der en slange med slangekobling, kan basisenheden tilsluttes direkte til slangen takket være koblingen.

Vedligeholdelse og rengøring

Afmontér, tøm og rengør basisenheden, og opbevar den frostsikkert, før der kommer frost.

Rengør finfilteret i regelmæssige intervaller med et husholdningsmiddel, afkalk med et husholdningsafkalkningsmiddel ved behov.

MONTERING

Læg først røret i solen,

så det er nemmere at udføre installationen.

Regulering vandtilførsel,

optimal til planter med forskelligt vandbehov.

De 2 l/h trykkompenserende

rækkedrypvandere er: trykudlignende, selvrensende og selvlukkende.

Montageredskabet gør det

lettere at montere Micro-Drip rækkedrypvander, sprayer og forlængerrør og egner sig derfor til fremtidige

Micro-Drip anvendelser.

PERUSYKSIKKÖ

Perusyksikkö pienentää pai-

netta ja suodattaa veden.

Jos käytössä on letku letkuliittimen kanssa, perusyksikkö voidaan kytkeä liitäntäkappaleen ansiosta suoraan letkuun.

Huolto ja puhdistus

Ennen pakkasen tuloa pura perusyksikkö osiin, tyhjennä ja puhdista se ja laita se varastoon pakkaselta suojattuna.

Puhdista hienosuodatin säännöllisesti tavallisilla puhdistusaineilla, poista kalkki tarvittaessa yleisillä kalkinpoistoaineilla.

KOKOONPANO

Aseta putki ensin aurin-

koon, sen jälkeen asennus on vielä yksinkertaisempaa.

Vedensyötön säätely, opti-

maalinen kasveille erilaisella vedentarpeella.

2 l/h painetta tasaavat rivitip-

pusuuttimet: painetta tasapainottavia, itsepuhdistavia ja itsesulkeutuvia.

Asennustyökalu helpottaa

Micro-Drip -tippusuuttimien, suihkuttimen ja jatkoputkien asennusta ja

soveltuu sen vuoksi tuleviin Micro-Drip -sovelluksiin.

BASISENHET

Basisenheten reduserer tryk-

ket og filtrerer vannet.

Har du en slange med slangekobling, kan basisenheten kobles direkte på slangen takket være koblingsdelen.

Vedlikehold og rengjøring

Før frosten setter inn må basisenheten demonteres, rengjøres og oppbevares på et frostsikkert sted.

Rengjør finfilteret jevnlig med vanlig rengjøringsmiddel, avkalk det med vanlig avkalkingsmiddel ved behov.

MONTASJE

Hvis du legger røret ut

i solen først, blir det enda enklere å installere.

Regulering av vanntilførselen,

optimalt for planter med ulikt vannbehov.

De 2 l/t trykkompenserende

drypphodene er trykkutlignende, selvrensende og selvlukkende.

Monteringsverktøyet gjør det

enklere å montere Micro-Drip-drypphoder, sprøytedyser og forlengelsesrør, og egner seg derfor for fremtidig

bruk av Micro-Drip.

ATTREZZO BASE

L’attrezzo base riduce la

pressione e filtra l’acqua.

Se è presente un tubo con tubo di raccordo, l’attrezzo base può essere collegato direttamente al tubo mediante il raccordo.

Manutenzione e pulizia

Prima dell’arrivo del gelo smontare l’attrezzo base, svuotarlo, pulirlo e conservarlo al riparo dal gelo.

Pulire il filtro a maglia fine a intervalli regolari con detergenti per la casa; all’occorrenza togliere il calcare con un prodotto apposito d’uso domestico.

MONTAGGIO

Mettendo prima il tubo al

sole, l’installazione riesce in modo ancora più facile.

Regolazione della mandata

d’acqua, ottimale per piante con diverso fabbisogno idrico.

I gocciolatori in linea a com-

pensazione di pressione da 2 l/h sono: autocompensanti, autopulenti eautobloccanti.

L’utensile di montaggio faci lita

il montaggio dei gocciolatori MicroDrip, spruzzi e tubi di prolunga e pertanto è adatto per applicazioni

Micro-Drip future.

APARATO BÁSICO

El aparato básico reduce la

presión y filtra el agua.

Si se dispone de una manguera con conector rápido, el aparato básico puede conectarse directamente ala manguera gracias al macho con rosca exterior.

Mantenimiento y limpieza

Desmonte el aparato básico antes de que hiele, vacíelo, límpielo y guárdelo al resguardo de posibles heladas.

Limpie el filtro fino a intervalos regulares con un producto doméstico; si es necesario, descalcifíquelo con un descalcificador de uso doméstico.

MONTAJE

Si deja el tubo un tiempo

expuesto al sol, la instalación le resultará todavía más fácil.

Regulación del suministro

de agua, óptima para plantas con distintas necesidades de riego.

Los goteros lineales de 2 l /h

compensadores de presión equilibran la presión y se limpian y cierran solos.

La llave de montaje facilita el

montaje de los goteros Micro-Drip, los pulverizadores y los tubos prolongadores y, por lo tanto, es adecuada

para futuras aplicaciones de Micro-Drip.

APARELHO BASE

O aparelho base reduz

apressão e filtra a água.

Se estiver presente uma mangueira com ligação rápida para mangueiras, o aparelho base pode ser ligado diretamente à mangueira graças à peça de união.

Manutenção e limpeza

Antes da formação de geada, desmontar, esvaziar, limpar o aparelho base e armazená-lo num local protegido da geada.

Limpar o filtro fino regularmente, se necessário descalcificar com um descalcificante doméstico.

MONTAGEM

Primeiro, coloque o tubo

ao sol, isso facilitará ainda mais ainstalação.

Regulação da alimentação

de água, ideal para plantas com diferentes necessidades de água.

Os gotejadores em linha 2 l/h

compensados por pressão são: compensadores da pressão, possuem autolimpeza e fecho automático.

A ferramenta de montagem

facilita a montagem dos gotejadores, pulverizadores e tubos de prolongamento Micro-Drip e, por isso, está

indicada para futuras aplicações Micro-Drip.

REDUKTOR CIŚNIENIA

Reduktor ciśnienia zmniejsza

ciśnienie i filtruje wodę.

Jeśli dostępny jest wąż z szybkozłączem, reduktor ciśnienia można podłączyć bezpośrednio do węża dzięki przyłączu.

Konserwacja i czyszczenie

Przed wystąpieniem przymrozków reduktor ciśnienia zdemontować, opróżnić, wyczyścić i umieścić w miejscu zabezpieczonym przed mrozem.

W regularnych odstępach czasu czyścić filtr drobny z użyciem domowego środka czyszczącego, w razie konieczności odwapnić z użyciem odkamieniacza.

MONTAŻ

Uprzednie wystawienie

rury na działanie promieni słonecznych ułatwi montaż.

Regulacja dopływu wody,

optymalna dla roślin o różnym zapotrzebowaniu na wodę.

Kroplowniki rzędowe z kom-

pensacją ciśnienia zapewniające przepływ na poziomie 2 l/h wyrównują ciśnienie, a także są samoczyszczące i samozamykające.

Narzędzie montażowe ułatwia

montaż kroplowników, zraszaczy iprzedłużek w ramach systemu Micro-

-Drip, można je także wykorzystać

do przyszłych zastosowań związanych z systemem Micro-Drip.

ALAPELEM

Az alapelem csökkenti a nyo-

mást és szűri a vizet.

Ha van tömlőcsatlakozóval ellátotttömlő, a csatlakozódarabnak köszönhetően az alapelem közvetlenül a tömlőre csatlakoztatható rá.

Karbantartás és tisztítás

A fagy beköszönte előtt szerelje le, ürítse ki, tisztítsa meg és tegye fagymentes helyre az alapelemet.

Rendszeres időközönként tisztítsa meg a finom szemcsés szűrőt háztartási tisztítószerrel, és szükség esetén vízkőtlenítse háztartási vízkőtlenítő szerrel.

SZERELÉS

Először rakja ki a csövet

anapra, mert így egyszerűbb lehet a felszerelés.

Vízellátás szabályozás,

akülönböző vízigényű növényekhezoptimálisan beállítva.

A 2 lit/ó-ás nyomáskiegyenlítő

sorcsepegtetők: nyomáskiegyenlítő, öntisztító és önzáró kivitelben készültek.

A szerelőszerszám megköny-

nyíti a Micro-Drip csepegtetők, vízpermetezők és hosszabbító csövek szerelését, ezért a későbbi Micro-

Drip alkalmazásokhoz is meg fog felelni.

ZÁKLADNÍ PŘÍSTROJ

Základní přístroj snižuje tlak

afiltruje vodu.

Pokud je k dispozici hadice s rychlospojkou, lze základní přístroj díky rychlospojce připojit přímo k hadici.

Údržba a čištění

Před nástupem mrazů základní přístroj demontovat, vyprázdnit, vyčistit a skladovat na místě chráněném proti mrazu.

Jemný filtr čistit v pravidelných intervalech pomocí domácího čistícího prostředku, v případě potřeby odvápněte domácím odvápňovačem.

MONTÁŽ

Trubku položte nejprve

na slunce, pak bude instalace jednodušší.

Regulace přívodu vody,

optimální pro rostliny s různou spotřebou vody.

Řadové kapače s tlakovou

kompenzací 2 l/h mají vyrovnání tlaku, jsou samočistící a samouzavírací.

Montážní nástroj ulehčuje

montáž kapače Micro-Drip, postřikovače a prodlužovací trubky a je proto vhodný pro budoucí

aplikace Micro-Drip.

SK EL

ZÁKLADNÝ PRÍSTROJ

Základný prístroj znižuje tlak

afiltruje vodu.

Ak je k dispozícii hadica s hadicovou spojkou, základný prístroj sa dá vďaka prípojke pripojiť priamo k hadici.

Údržba a čistenie

Pred nástupom mrazov základný prístroj demontujte, vyprázdnite, vyčistite a uskladnite na mieste chránenom proti mrazu.

Jemný filter čistite v pravidelných intervaloch čistiacim prostriedkom pre domácnosti, v prípade potreby ho odvápnite odvápňovačom pre domácnosti.

MONTÁŽ

Rúrku najskôr vyložte

na slnko, inštalácia sa potom podarí ešte jednoduchšie.

Regulácia prítoku vody,

optimálna pre rastliny s rozdielnou potrebou vody.

2 l/h radové kvapkače s kom-

penzáciou tlaku sú: vyrovnávajúce tlak, samočistiace a samouzatváracie.

Montážne náradie uľahčuje

montáž kvapkačov, rozprašovačov apredlžovacích rúrok Micro-Drip. Preto sa hodí na budúce aplikácie

Micro-Drip.

ΒΑΣΙΚΗ ΣΥΣΚΕΥΗ

Η βασική συσκευή περιορίζει

την πίεση και φιλτράρει το νερό.

Εάν υπάρχει ένα λάστιχο με τμήμα

λάστιχου, τότε μπορεί να συνδεθεί η βασική συσκευή χάρη στο εξάρτημα σύνδεσης απευθείας με το λάστιχο.

Συντήρηση και καθαρισό

Πριν από την εμφάνιση παγετού αποσυναρμολογείτε τη βασική συσκευή, την αποστραγγίζετε, την καθαρίζετε και την αποθηκεύετε σε ασφαλές από τον παγετό μέρος.

Καθαρίζετε το φίλτρο λεπτόκοκ-

κων ρύπων κατά τακτά διαστήματα με οικιακά μέσα καθαρισμού και, κατά περίπτωση, το αφαλατώνετε με προϊόν αφαλάτωσης οικιακής χρήσης.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ

Τοποθετείτε το σωλήνα

πρώτα στον ήλιο. Έτσι διευκολύνεται η εγκατάσταση.

Ρύθμιση παροχής νερού,

βέλτιστη για φυτά με διαφορετικές ανάγκες νερού.

Οι 2 l/h σταλάκτες σειράς με

αντιστάθμιση πίεσης έχουν τα εξής χαρακτηριστικά: εξισορροπούν την πίεση, αυτοκαθαρίζονται και κλείνουν αυτόματα.

Το εργαλείο συναρμολόγησης

διευκολύνει τη συναρμολόγηση των σταλακτών Micro-Drip, των ψεκαστήρων και των σωλήνων προέκτασης και για το λόγο αυτό ενδείκνυται για ελ-

λοντικέ εφαρογέ Micro-Drip.

RU SL HR

МАСТЕР-БЛОК

Мастер-блок снижает

давление и фильтрует воду.

Если у шланга имеется шланго-

вый штуцер, то с помощью коннектора мастер-блок можно подключить прямо к шлангу.

Техническое обслуживание и чистка

Перед наступлением морозов демонтируйте мастер-блок, слейте из него воду, очистите иоставьте на хранение в защищенном от морозов месте.

Регулярно очищайте фильтр тонкой очистки бытовыми моющими средствами, при необходимости удаляйте накипь спомощью бытового средства для удаления накипи.

OSNOVNA NAPRAVA

Osnovna naprava zmanjša

tlak in filtrira vodo.

Če je na voljo gibka cev s spojnikom za gibke cevi, je mogoče osnovno napravo s priključnim elementom priključiti neposredno na gibko cev.

Vzdrževanje in čiščenje

Pred pojavom zmrzali demontirajte osnovno napravo, jo izpraznite, očistite in shranite zaščiteno pred zmrzaljo.

Fini filter v rednih časovnih razmikih očistite z gospodinjskimi sredstvi, po potrebi odpravite vodni kamen zustreznim gospodinjskim sredstvom.

MONTAŽA

МОНТАЖ

Najprej cev položite na

Перед монтажом подер-

жите трубу на солнце, после этого монтаж будет еще проще.

Регулирование подачи воды,

оптимальный полив растений с разной потребностью вводе.

Рядные капельницы с ком-

пенсацией давления производительностью 2 л/ч: выравнивающие давление, самоочищающиеся исамозакрывающиеся.

Инструмент для сборки

облегчает монтаж капельниц, распылителей и удлинительных труб MicroDrip и, следовательно, подходит для

будущих применений всистемах Micro-Drip.

sonce, saj bo tako namestitev še bolj preprosta.

Regulacija dovajanja vode,

optimalna za rastline z različnimi potrebami po vodi.

Vrstni kapljalniki s tlačno

kompenzacijo 2 l/h so: tlačno izenačevalni, samočistilni in samozapiralni.

Montažno orodje olajša

montažo kapljalnikov, pršilnikov in podaljškov cevi sistema Micro-Drip inje zato primerno za prihodnjo

uporabo za sistem Micro-Drip.

OSNOVNI UREĐAJ

Osnovni uređaj snižava tlak

ifiltrira vodu.

Ako crijevo ima priključak, osnovni se uređaj može putem priključka povezati izravno sa njim.

Održavanje i čišćenje

Demontirajte osnovni uređaj prije mraza, ispraznite ga, očistite i uskladištite na mjesto koje je zaštićeno od smrzavanja.

Redovito čistite fini filtar uobičajenim čistilom koji koristite ukućanstvu, a po potrebi uklonite vapnenac prikladnim sredstvom za uklanjanje vapnenca.

MONTAŽA

Ako najprije ostavite cijev

neko vrijeme na suncu, instalacija će biti još jednostavnija.

Regulacija dovoda vode,

optimalno za biljke koje imaju različite potrebe za vodom.

Redne kapaljke s protokom

od 2 l/h koje kompenziraju tlak služe za izjednačavanje tlaka i imaju mogućnost samostalnog čišćenja izatvaranja.

Odgovarajući alat olakšava

montažu Micro-Drip kapaljki, prskalica i produžnih cijevi pa je zato prikladan

za buduće primjene Micro-Drip sustava.

SR/

OSNOVNI UREĐAJ

Osnovni uređaj snižava priti-

sak i filtrira vodu.

Ukoliko crevo ima priključak, osnovni uređaj može preko priključka da se poveže direktno sa njim.

Održavanje i čišćenje

Demontirajte osnovni uređaj pre mraza, ispraznite ga, očistite i uskladištite na mesto koje je zaštićeno od smrzavanja.

Redovno čistite fini filter uobičajenim deterdžentom koji koristite udomaćinstvu, a po potrebi skidajte kamenac prikladnim sredstvom za uklanjanje kamenca.

MONTAŽA

Instalacija će biti još jed-

nostavnija ako najpre ostavite cev neko vreme na suncu.

Regulacija dovoda vode,

optimalno za biljke koje imaju različite potrebe za vodom.

Redne kapaljke s protokom

od 2 l/h koje kompenzuju pritisak služe za izjednačavanje pritiska i imaju mogućnost samostalnog čišćenja izatvaranja.

Odgovarajući alat olakšava

montažu Micro-Drip kapaljki, prskalica i produžnih cevi pa je zato pogodan

za buduće primene Micro-Drip sistema.

UK RO TR BG SQ ET LT LV

БАЗОВИЙ ПРИЛАД

Базовий прилад знижує тиск і

фільтрує воду.

Якщо є шланг зі шланговим штуцером, то базовий прилад, завдяки перехіднику, можна підключити безпосередньо до шланга.

Догляд та чищення

До наступу морозів видалити базовий прилад, злити воду, очистити тазберігати його в захищеному від морозу місці.

Через регулярні проміжки часу очищати фільтр тонкого очищення за допомогою домашніх засобів, у разі потреби видаляти вапняний наліт за допомогою побутових засобів для видалення вапняного нальоту.

МОНТАЖ

Спершу покладіть трубку

на сонце, тоді монтаж буде ще простішим.

Регулювання подачі води,

оптимально для рослин з різною потребою у воді.

Внутрішні крапельниці 2л/г із

компенсацією тиску: зрівнюють тиск, самоочищаються й автоматично закриваються.

Монтажний інструмент

полегшує зборку мікрокраплинних (Micro-Drip) крапельниць, обприскувачів і подовжувальних трубок, і тому підходить для майбутнього викори-

стання у мікрокраплинних (MicroDrip) системах.

FILTRU REDUCTOR DE PRESIUNE

Filtrul reductor de presiune

reduce presiunea și filtrează apa.

Dacă este prezent un furtun cu conector de furtun, atunci filtrul reductor de presiune poate fi racordat direct la furtun cu ajutorul piesei de racord.

Întreinerea și curăarea

Înaintea apariției înghețului demontați, goliți, curățați și depozitați filtrul reductor de presiune cu protecție împotriva înghețului.

Filtrul de finețe se curăță la intervale regulate cu mijloace casnice; la nevoie decalcifiați cu decalcificator pentru gospodărie.

MONTAJUL

Expunei întâi conducta

razelor soarelui; ulterior, instalarea poate fi realizată cu mai multă ușurină.

Reglarea alimentării cu apă;

optimă pentru plantele cu necesar diferit de apă.

Picurătoarele în linie de 2 l/h

cu compensarea presiunii realizează egalizarea presiunii, realizează o autocurățare și se opresc singure.

Scula de montaj ușurează

montajul picurătorului Micro-Drip, al pulverizatoarelor și al țevilor de prelungire și, din acest motiv, este

adecvată pentru aplicaii Micro-Drip viitoare.

ANA ÜNİTE

Ana ünite basıncı düşürür ve

suyu filtreler.

Hortum parçasına sahip bir hortum mevcutsa, ana ünite, bağlantı parçası sayesinde doğrudan hortuma bağlanabilir.

Bakım ve temizlik

Don başlamadan önce ana üniteyi sökün, boşaltın, temizleyin ve donmaya karşı güvenli bir yerde saklayın.

İnce filtreyi düzenli aralıklarla ev tipi deterjanlarla temizleyin, gerekirse bir ev tipi kireç çözücü ile kireci temizleyin.

MONTAJ

Boruyu önce güneşe

koyarsanız, kurulum daha da kolay olur.

Su beslemesinin ayarlanması,

farklı su ihtiyaçları olan bitkiler için idealdir.

2 l/saat basınç dengeleyici

hat içi damlatıcı: basınç dengeleyicidir, kendi kendini temizler ve kendi kendine kapanır.

Montaj aleti, Micro-Drip

damlatıcı, püskürtücü ve uzatma borusunun montajını kolaylaştırır ve bundan dolayı gelecekteki

Micro-Drip uygulamaları için uygundur.

РЕДУКТОРЕН ВЕНТИЛ

Редукторният вентил пони жава

налягането и филтрира водата.

Ако е наличен маркуч с коне ктор за маркуча, pедукторният вентил може да се свърже директно към маркуча благодарение на фасонната част.

Техническо обслужване ипочистване

Преди настъпване на мразовития сезон демонтирайте, изпразнете ипочистете pедукторния вентил иго съхранявайте на защитено от студ място.

Почиствайте филтъра за фини частици на редовни интервали от време сдомашни средства, при необходимост го почистете от варовика с битов препарат за отстраня ване на варовик.

МОНТАЖ

Първо оставете тръбата

на слънце, така инсталацията епо-лесна.

Регулиране водоснабдя ване,

оптимално за растения сразлична потребност от вода.

Компенсиращите налягането

капкопреобразуватели за вграждане 2l/h са: изравняващи налягането, самопочист ващи се исамозатварящи се.

Монтажният инструмент уле-

снява монтажа на капкообразувателите Micro-Drip, разпръсквачите и тръбите за удължаване изатова е подходящ

за бъдещи приложения Micro-Drip.

PAJISJA BAZË

Pajisja bazë redukton presio-

nin dhe filtron ujin.

Nëse disponohet një zorrë në rakordin e zorrës, pajisja bazë, falë rakordit të zorrës thithëse, lidhet direkt në zorrë.

Mirëmbajtja dhe pastrimi

Para rënies së ngricave çmontoni pajisjen bazë, pastrojeni dhe ruajeni të mbrojtur kundër ngricës.

Pastrojeni filtrin e imët në intervale të rregullta me detergjent shtëpie, nëse nevojitet hiqni kalkun me heqës kalku shtëpie.

MONTIMI

Shtrijeni tubin në fillim në

diell, pastaj instalimi bëhet edhe më lehtë.

Rregullimi i furnizimit me ujë,

optimal për bimë me nevojë uji të ndryshme.

Pikuesit e rreshtit 2 l/h me

kompensim uji janë: balancues presioni, vetëpastrues dhe vetëmbyllës.

Vegla e montimit lehtëson

montimin e pikuesit Micro-Drip, të spërkatësit dhe tubave të zgjatimit dhe prandaj përshtaten për përdo-

rime Micro-Drip në të ardhmen.

PÕHISEADE

Põhiseade alandab rõhku ja

filtreerib vett.

Kui olemas on voolikuühendusega voolik, saab põhiseadme tänu ühendusdetailile ühendada otse voolikuga.

Hooldus ja puhastamine

Enne külmade saabumist demonteerige, tühjendage, puhastage põhiseade ja pange see külmakindlasse kohta hoiule.

Puhastage peenfiltrit regulaarselt koduse vahendiga, vajaduse korral eemaldage olmelise katlakivieemaldiga katlakivi.

MONTAAŽ

Asetage toru esmalt

päikese kätte, siis on paigaldus veel hõlpsam.

Vee juurdevoolu reguleeri-

mine, optimaalne erineva veevajadusega taimedele.

2 l/h isekompenseerivad tilgu-

tuspeade read on rõhku tasakaalustavad, isepuhastuvad ja isesulguvad.

Montaažtööriist hõlbustab

Micro-Dripi tilgutuspeade, vihmutite ja pikendustorude montaaži ning seepärast on see sobi tuleviku

Micro-Dripi kasutuste jaoks.

BAZINIS ĮRENGINYS

Bazinis įrenginys sumažina

slėgį ir filtruoja vandenį.

Kai yra žarna su žarnos jungtimi, dėl jungties bazinį įrenginį galima prijungti tiesiogiai prie žarnos.

Techninė priežiūra ir valymas

Prieš šalčius bazinį įrenginį išmontuokite, ištuštinkite, išvalykite ir padėkite įvietą, kurioje jis būtų apsaugotas nuo šalčio.

Smulkių dalelių filtrą reguliariai valykite buitine priemone, prireikus pašalinkite kalkes, naudodami buitinę kalkių šalinimo priemonę.

SURINKIMAS

Iš pradžių padėkite

vamzdį saulėje, tada įrengti bus dar paprasčiau.

Vandens tiekimo reguliavimas,

puikiai tinka augalams, kuriems reikia skirtingo vandens kiekio.

2 l/h slėgį kompensuojančios

linijinės lašinimo galvutės: išlygina slėgį, savaime išsivalo ir užsidaro.

Naudojant montavimo įrankį,

lengviau montuoti „Micro-Drip“ lašinimo galvutę, purkštuvą ir ilginamuosius vamzdžius, todėl tinka būsimam

„Micro-Drip“ panaudojimui.

BĀZES IERĪCE

Bāzes ierīce samazina

spiedienu un filtrē ūdeni.

Ja ir pieejama šļūtene ar šļūtenessavienojumu, bāzes ierīci, pateicoties veidgabalam, iespējams tiešā veidā pievienot pie šļūtenes.

Apkope un tīrīšana

Pirms sala iestāšanās bāzes ierīci demontēt, iztukšot, iztīrīt un novietotglabāšanā no sala iedarbības aizsargātā vietā.

Smalko filtru regulāri iztīrīt ar sadzīvē izmantojamu tīrīšanas līdzekli, vajadzības gadījumā atkaļķojot ar mājsaimniecībā izmantojamuatkaļķošanas līdzekli.

MONTĀŽA

Vispirms izlieciet cauruli

saulē, tad instalēšana padosies vēl vieglāk.

Ūdens padeves regulēšana,

optimāli piemērota augiem ar atšķirīgu nepieciešamo ūdens daudzumu.

2 l/h spiedienu kompensē-

jošās rindveida pilināšanas galviņas izlīdzina spiedienu, ir pašattīrošas un aprīkotas ar pašaizvēršanās mehānismu.

Montāžas instruments

atvieglo Micro-Drip montāžu pilinātāju,izsmidzinātāju un pagarinājuma cauruļu montāžu, tāpēc tas ir piemērots turpmākiem Micro-Drip

pielietojumiem.

GAR_13016-20.961.03_2024-04-15 Version 2.indd 2

15.04.24 15:23
