CS Tlakový rozprašovač 1,25 l GARDENA

CS

Překlad originálních pokynů.
Přečtěte si prosím pečlivě návod k obsluze a dodržujte jeho pokyny. Pomocí
našeho návodu se seznámíte se tlakovým rozprašovačem, sjeho správným
využitím i s bezpečnostními předpisy. Z bezpečnostních důvodů nesmí tlakový
rozprašovač používat děti a mladiství do 16 let ani osoby, které se dostatečně
neseznámily s návodem k obsluze. Produkt nikdy nepoužívejte, pokud jste
unavení nebo nemocní nebo pod vlivem drog, alkoholu nebo léků.
Přečtěte pečlivě tento návod na použití a uchovejte ho pro opětovné přečtení.

Využití odpovídající určenému účelu:

Tlakový rozprašovač GARDENA je určen pro rozprašování kapalných prostředků
proti škůdcům bez obsahu rozpouštědel

1)

hnojiv

, čisticích prostředků na okna 1), autovosků akonzervantů 1) pro použití
v menších domácích zahradách. Zařízení se nesmí používat ve veřejných zaříze­ních, parcích a sporto vištích a rovněž není určeno pro práci v zemědělství
a lesnickém průmyslu. Dodržování požadavků uvedených v tomto návodu
na provoz je předpokladem správného používání tlakového postřikovače.

1)

Podle zákona o ochraně rostlin a zákona o pracích a čisticích prostředcích smí být použity pouze

schválené prostředky (autorizovaní odborní prodejci).

Pozor:

Z důvodů nebezpečí úrazu je možné pro rozprašování pomocí tlakového rozpra­šovače GARDENA používat pouze kapaliny, které uvádí výrobce. Nesmí být roz­střikovány žádné kyseliny, dezinfekční a impregnační prostředky, agresivní čistící
prostředky obsahující ředidla, benzín nebo olej určený k rozstřikování.

1. BEZPEČNOST

Nebezpečí úrazu:

Dokud je tlakový postřikovač pod tlakem, nikdy ho neotvírejte ani se nepokou­šejte odšroubovat trysku a dávkovací čepičku. Z důvodů nebezpečí úrazu nikdy
nepřipojujte tlakový rozprašovač na přístroj se stlačeným vzduchem. Tlakový
rozstřikovač nastavit vždy svisle ještě předtím, než se stlačí bezpečnostní
přetlakový ventil
popř. kapalných rozprašo vačů , jejichž výrobci uvádějí zvláštní ochranná opatře-

(obr. O3). Při rozprašování insekticidů, herbicidů a fungicidů,

6

ní, je nezbytné tyto pokyny dodržovat.

Před každým otevřením tlakového rozstřikovače úplně odpustit tlak
stlačením bezpečnostního přetlakového ventilu

NEBEZPEČÍ! Menší díly mohou být snadno spolknuty. Při použití polyetyléno­vých sáčků hrozí malým dětem nebezpečí udušení. Děti se musí během mon­táže zdržovat v dostatečné vzdálenosti.

Obsluha:

POZOR: Do nádoby se smí naplnit maximálně 1,25 l kapaliny. Před kaž­dým použitím vizuálně zkontrolujte tlakový rozprašovač. Tlakový rozprašovač
nikdy nenechávejte bez dohledu nebo po delší dobu stát s naplněnou nádržkou,
která je pod tlakem. Tlakový rozprašovač uchovávejte mimo dosah dětí. Při
použití přístroje jste odpovědni vůči třetím osobám. Tlakový rozprašovač nevy­stavujte vysokým teplotám. Rozprašovací hlavu
(nepoužívat žádný nástroj) a přitom dbát na správné dosednutí O-kroužku
(obr. O1).

Čištění:

Po každém použití vypusťte tlak, vyprázdněte nádržku a pečlivě ji vyčistěte
apropláchněte čistou vodou. Pak nechejte otevřený rozprašovač vyschnout.
Nevylévejte zbytky kapalin do kanalizace (komunální systémy likvidace odpadů).
Při výměně prostředků na postřik důkladně tlakový rozprašovač vyčistěte kvůli
případných chemickým reakcím. Při použití více tlakových rozstřikovačů nesmí
být nádoby a rozprašovací hlavy navzájem zaměněny.
Po 5 letech používání tlakového rozprašovače doporučujeme provést důkladnou
kontrolu přístroje, v optimálním případě v servisním středisku GARDENA.

Skladování:

Tlakový rozprašovač vždy skladujte prázdný (i po vymytí vodou) a uložte jej
na místo chráněné před mrazem. Noste tlakový postřikovač za rukojeť
a ne za rukojeť pumpičky
přímým slunečním zářením. Produkt se může ohřívat.

. Dbejte na to, aby byl produkt chráněn před

3

2. OBSLUHA

Dodržujte prosím bezpečnostní pokyny a pokyny pro správné dávkování dle
údajů výrobce.

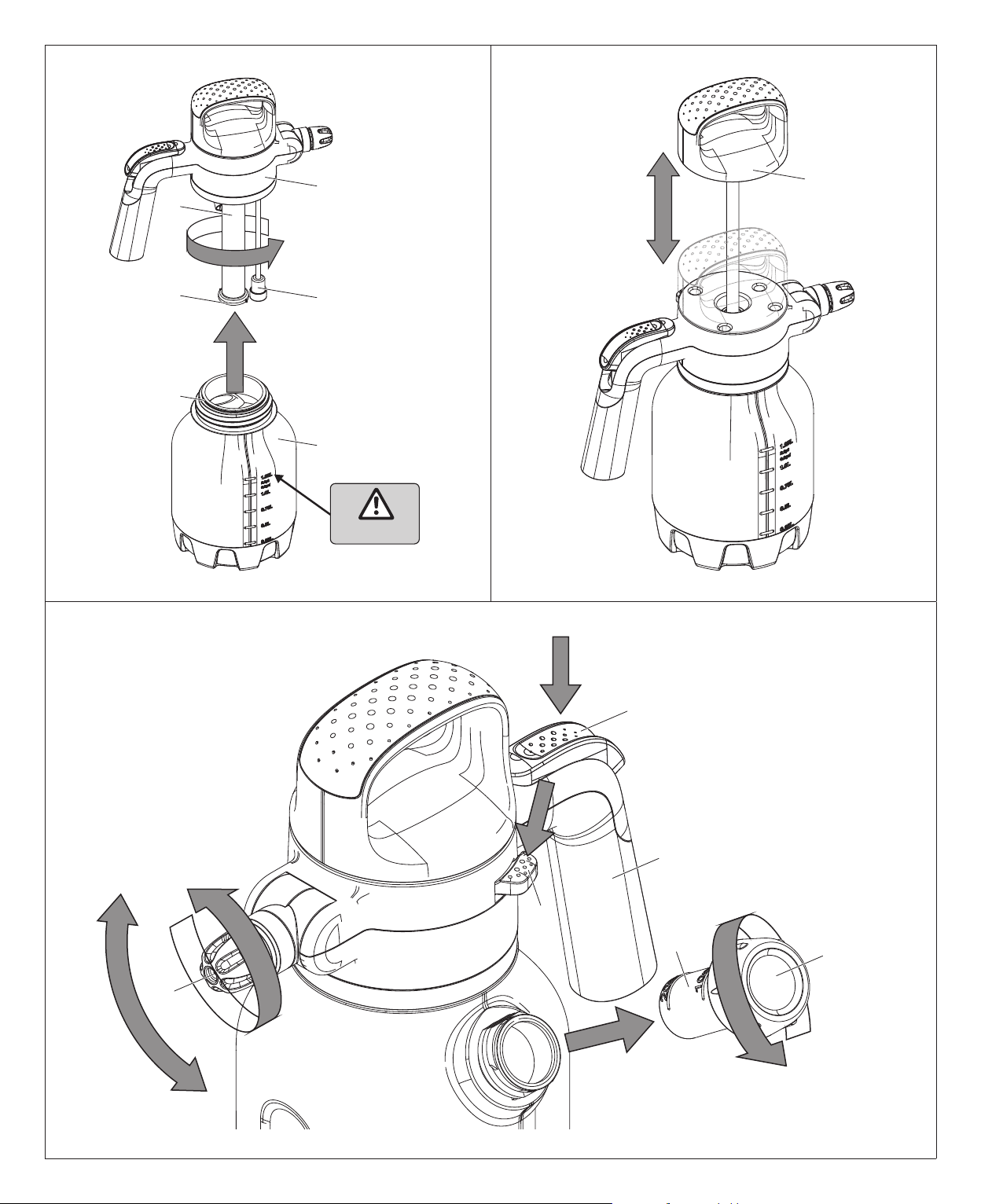

Rozstříkání kapaliny [obr. O1/O2/O3 ]:

1. Stlačte pojistný tlakový ventil

2. Odšroubujte postřikovací hlavu

nádobu

3. V případě potřeby doplňte přísadu pomocí dávkovací čepičky

(stupnice

4. Našroubujte postřikovací hlavu

na nádobu

5. Pumpujte pomocí rukojeti pumpičky
16

.

2

s 10 a 20 ml).

w

.

2

1)

, prostředků na hubení plevelu 1),

.

6

rukou pevně přišroubovat

1

.

6

nebo dávkovací čepičku q a naplňte

1

nebo dávkovací čepičku q opět

1

.

3

q

6. Nastavte postřikovací paprsek (otáčení ve směru pohybu hodinových
ručiček v mlha; otáčení proti směru pohybu hodinových ručiček
v ostrý paprsek) a úhel rozstřikování z trysky

7. Pro rozstřikování kapaliny stlačte tlačítko

.

4

.

5

3. ÚDRŽBA

Čištění tlakového rozprašovače:

Jakmile skončíte postřikování, vyčistěte tlakový rozprašovač. Tlakový rozstřiko­vač uvést do provozu jen s čistou vodou (popř. s přísadou čistícího prostředku).
Ventily, sací hadice a tryska
anádoby je třeba důkladně vyčistit oblast závitu a O-kroužku

se čistí. V případě vnějšího znečištění víka

4

.

7

4. SKLADOVÁNÍ

Vyřazení z provozu:

1. Vyčistěte tlakový postřikovač (viz 3. ÚDRŽBA).

2. Tlakový postřikovač skladujte na místě chráněném před mrazem.

5. ODSTRAŇOVÁNÍ CHYB

Vyčištění sítka [ obr. O1 ]:

v Ze sací hadice vytáhněte síto

Problém Možná příčina Náprava
Tlakový postřikovač

neposkytuje žádný tlak

Rozprašovač je pod tlakem,
přesto nejde postřikovat, či
pouze se slabým paprskem

Těžký chod při otevírání
nádoby

a vyčistěte ho.

0

Postřikovací hlava

jsou málo dotaženy.

víko

q

Volná čerpací trubka

O-kroužek

Těsnící klapka
vadná.

Ucpaná tryska

Síto

zaneseno. v Stáhnout síto 0 ze sací

0

Příliš vysoký tlak vnádržce.

nebo

1

. v Čerpací trubku 8 více dotáh-

8

nesedí správně.

7

znečištěna /

9

. v Trysku 4 odšrou bovat

4

v Postřikovací hlavu

víko

q

nout.

v Zkontrolovat správné dosed-

nutí O-kroužku

v Těsnící klapku 9 vyčistit /

vyměnit.

avyčistit.

hadice a vyčistit.

v Pomocí pojistného ventilu

úplně vypusťte tlak z nádržky.

1

dotáhnout více.

.

7

nebo

6

POZNÁMKA: V případě jiných poruch se prosím obraťte na Vaše servisní
centrum GARDENA.

6. TECHNICKÁ DATA

Max. množství náplně 1,25 l
Přípustný provozní tlak 3 bar

7

Max. přípustná provozní teplota 40 °C

7. SERVIS / ZÁRUKA

V případě vznesení nároku na záruku se na poskytnuté služby nevztahuje žádný
poplatek. Společnost GARDENA Manufacturing GmbH pro tento výrobek nabízí
dvouletou záruku (účinnou od data zakoupení). Tato záruka zahrnuje všechny
zřejmé závady výrobku, u kterých lze prokázat původ na základě vady materiálu
nebo zpracování. Záruka je splněna bezplatným dodáním plně funkčního náhrad­ního výrobku nebo opravou vadného výrobku, který nám byl odeslán. Vyhrazujeme
si právo vybrat mezi těmito možnosti. Tato služba podléhá následujícím ustano­vením: Výrobek byl použit k určenému účelu podle doporučení v návodu k použí­vání. Výrobek se kupující ani třetí strana nepokoušeli opravit. Tato záruka výrobce

e

nemá vliv na záruční nároky vůči prodejci / maloobchodnímu prodejci. Pokud dojde
k problémům s tímto výrobkem, obraťte se na naše servisní oddělení nebo zašle­te vadný produkt spolu se stručným popisem problému společnosti GARDENA
Manufacturing GmbH. Ujistěte se, že poplatky spojené s dopravou byly řádně
uhrazeny, a že byly dodrženy příslušné pokyny pro odesílání a balení. Vznesení
záručního nároku musí doprovázet kopie dokladu o nákupu.

Smluvní servisní
střediska CZ:

NOBUR s.r.o.
Průmyslová 14/1515
110 00 Praha 10
tel.: [phone]
fax: [phone]
email.: [e-mail]
www.nobur.cz

Ing. Tomáš Vajčner
Vlárská 22
627 00 Brno
tel.: [phone]
email.: [e-mail]
www.egardena.cz

Milan Záhumenský – JIRAMI
Lidická 18
715 00 Ostrava-Vítkovice
tel.: [phone]
mobil.: 603 519 774
fax: [phone]
email.: [e-mail]
www.jirami.cz

KIS PLUS v.o.s.
Želetická 305/3
412 01 Litoměřice
tel.: [phone]
fax: [phone]
email.: [e-mail]
www.kisplus.cz
