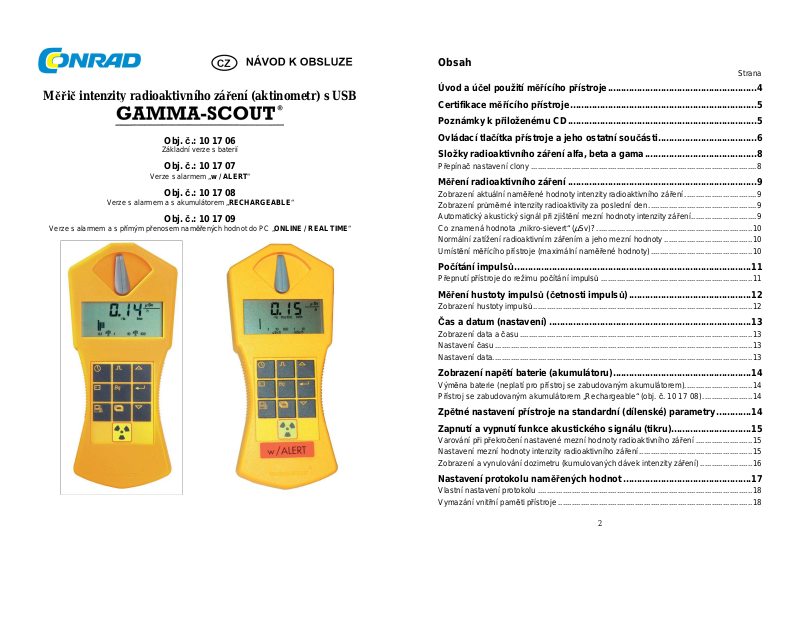

Měřič intenzity radioaktivního záření (aktinometr) s USB
Verze s alarmem a s akumulátorem „RECHARGEABLE“
Verze s alarmem a s přímým přenosem naměřených hodnot do PC „ONLINE / REAL TIME“
Obj. č.: 10 17 06
Základní verze s baterií
Obj. č.: 10 17 07
Verze s alarmem „w / ALERT“
Obj. č.: 10 17 08
Obj. č.: 10 17 09
Obsah
Strana
Úvod a účel použití měřícího přístroje........................................................4
Certifikace měřícího přístroje......................................................................5
Poznámky k přiloženému CD.......................................................................5
Ovládací tlačítka přístroje a jeho ostatní součásti.....................................6
Složky radioaktivního záření alfa, beta a gama..........................................8
Přepínač nastavení clony ....................................................................................................8
Měření radioaktivního záření.......................................................................9
Zobrazení aktuální naměřené hodnoty intenzity radioaktivního záření................................9
Zobrazení průměrné intenzity radioaktivity za poslední den................................................9
Automatický akustický signál při zjištění mezní hodnoty intenzity záření.............................9
Co znamená hodnota „mikro-sievert“ (µSv)?.....................................................................10
Normální zatížení radioaktivním zářením a jeho mezní hodnoty.......................................10
Umístění měřícího přístroje (maximální naměřené hodnoty).............................................10
Počítání impulsů.........................................................................................11
Přepnutí přístroje do režimu počítání impulsů ...................................................................11
Měření hustoty impulsů (četnosti impulsů)..............................................12
Zobrazení hustoty impulsů.................................................................................................12

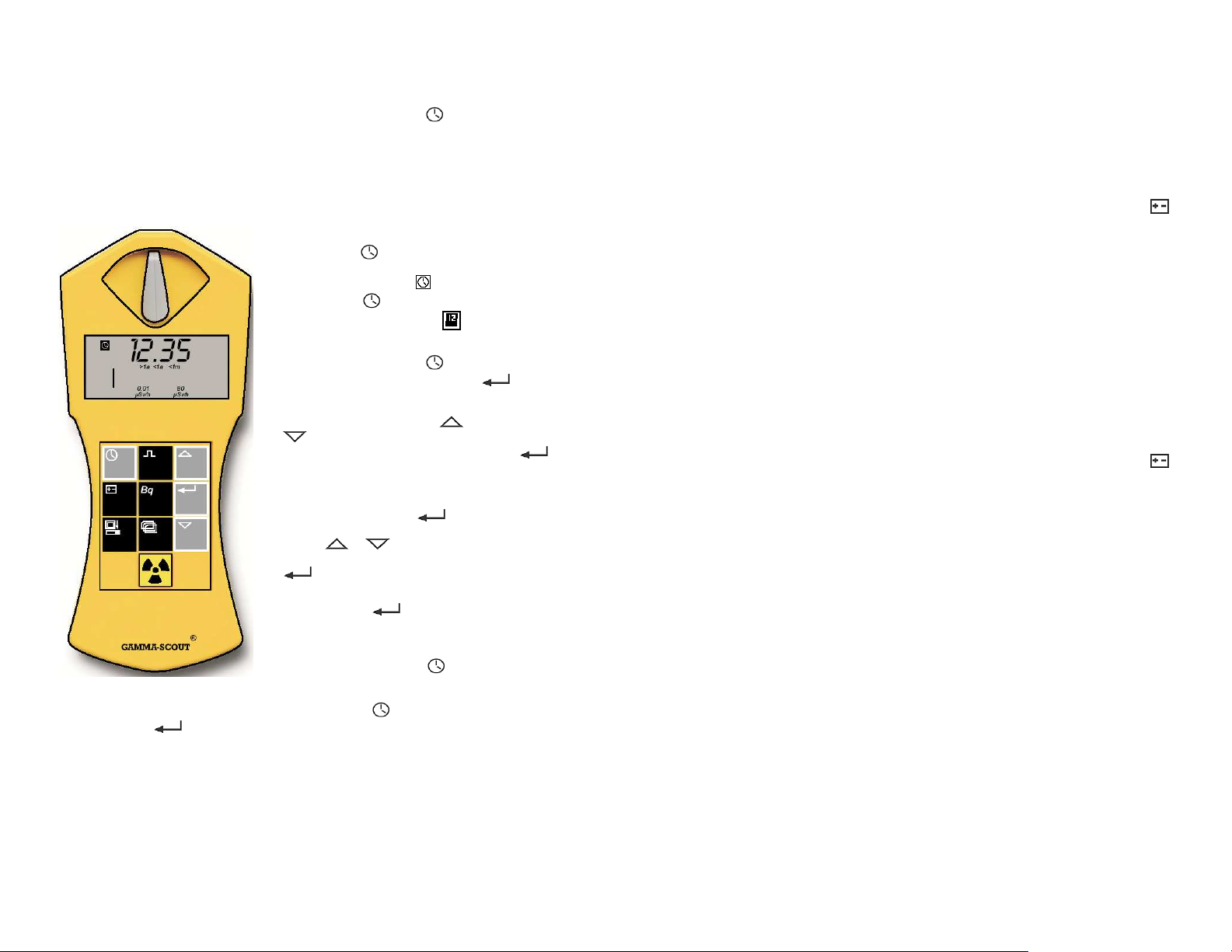

Čas a datum (nastavení) ............................................................................13
Zobrazení data a času.......................................................................................................13
Nastavení času..................................................................................................................13
Nastavení data...................................................................................................................13
Zobrazení napětí baterie (akumulátoru)....................................................14
Výměna baterie (neplatí pro přístroj se zabudovaným akumulátorem)..............................14
Přístroj se zabudovaným akumulátorem „Rechargeable“ (obj. č. 10 17 08)......................14
Zpětné nastavení přístroje na standardní (dílenské) parametry.............14
Zapnutí a vypnutí funkce akustického signálu (tikru)..............................15
Varování při překročení nastavené mezní hodnoty radioaktivního záření.........................15
Nastavení mezní hodnoty intenzity radioaktivního záření..................................................15

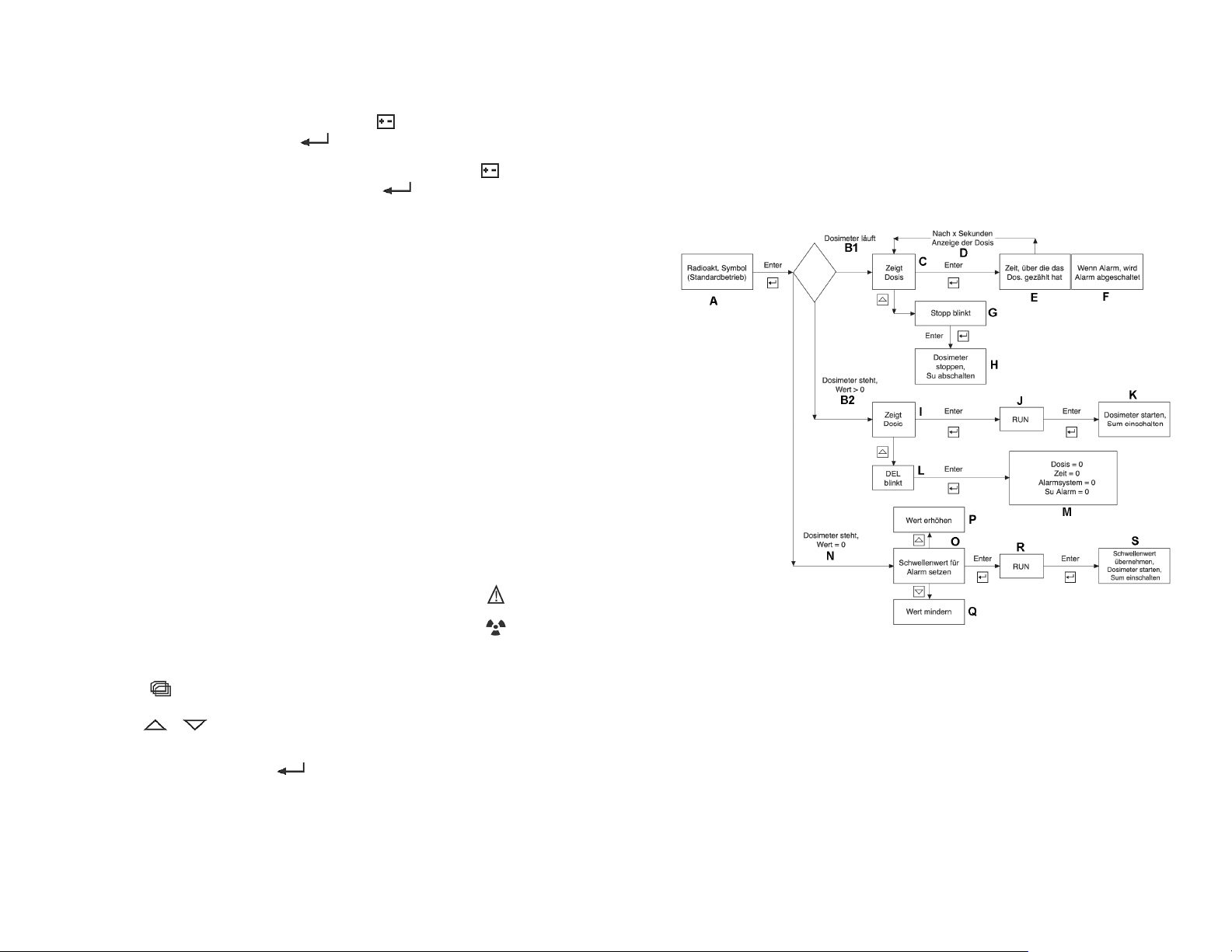

Zobrazení a vynulování dozimetru (kumulovaných dávek intenzity záření).......................16
Nastavení protokolu naměřených hodnot ................................................17
Vlastní nastavení protokolu ...............................................................................................18
Vymazání vnitřní paměti přístroje ......................................................................................18
2
Model přístroje „ONLINE / REAL TIME“ (obj. č.: 10 17 09)......................18
Přenos naměřených hodnot (dat) do PC a jejich vyhodnocení...............19
Odběr proudu z baterie při přenosu dat do počítače .........................................................19
Systémové předpoklady: ...................................................................................................19

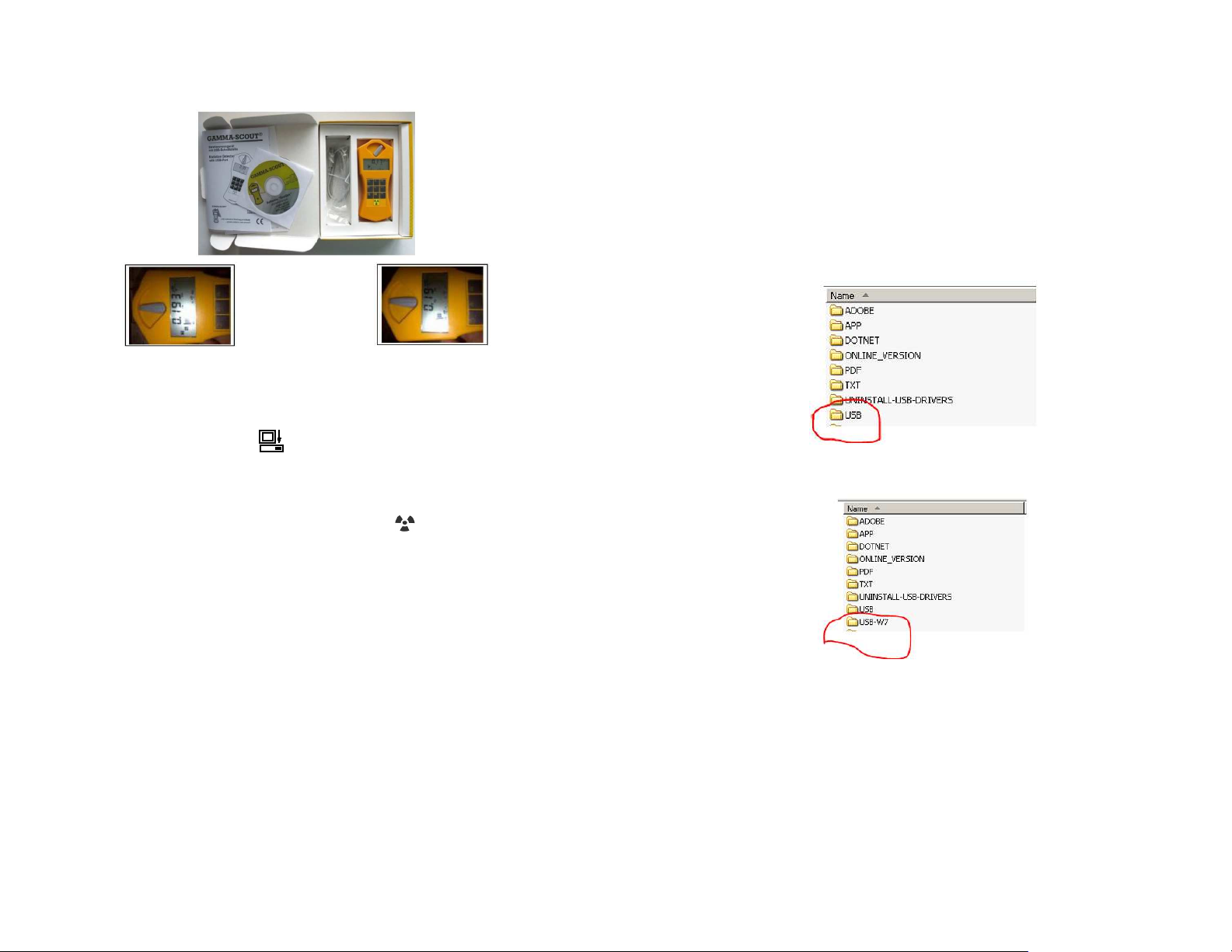

K přístroji přiložený propojovací kabel k přenosu dat.........................................................19

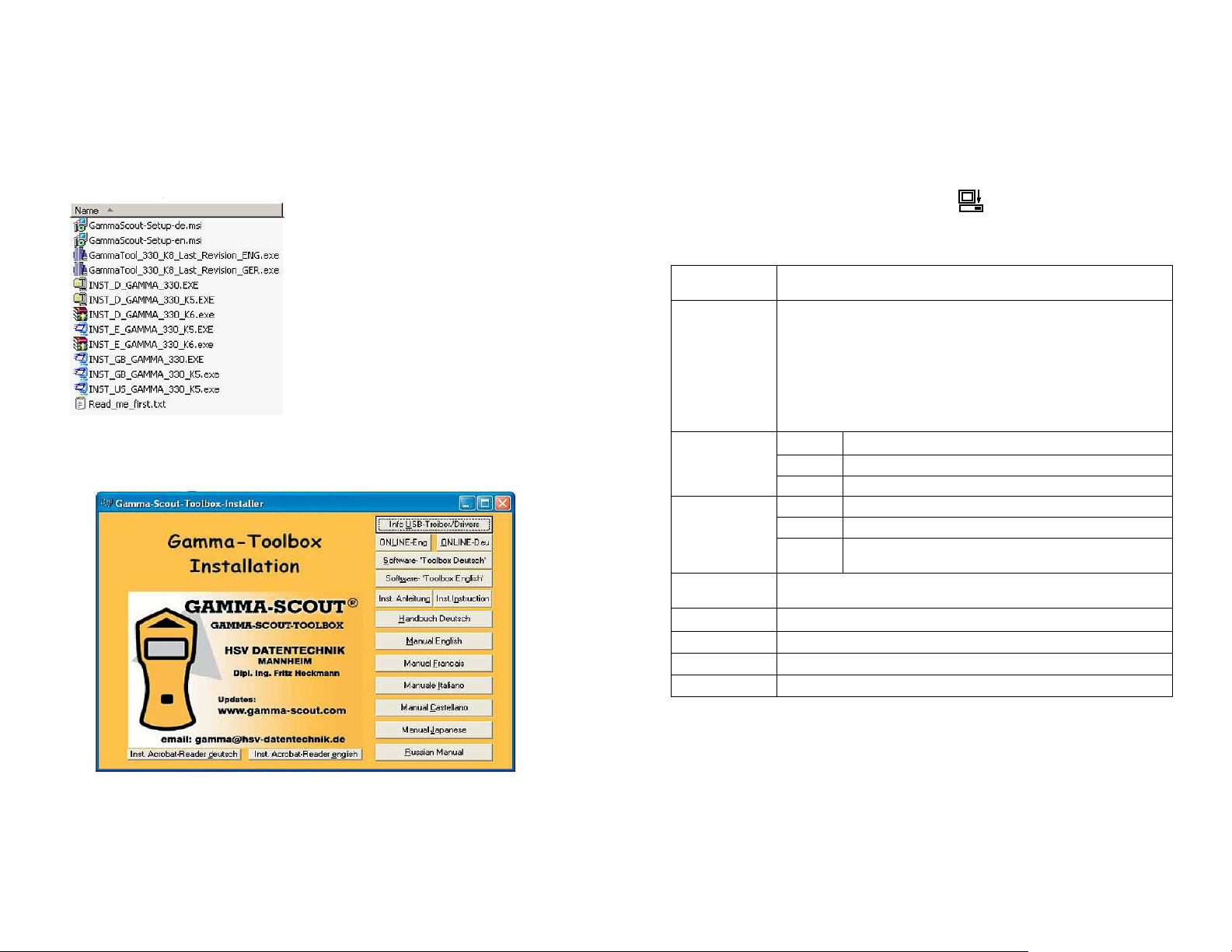

Instalace ovladačů a vyhodnocovacího programu (software)............................................20
Propojení přístroje „GAMMA-SCOUT®“ s počítačem a spuštění programu......................22
Přenos dat (naměřených hodnot) do osobního počítače...................................................22
Technické údaje..........................................................................................22
Fyzikální jednotky.......................................................................................23
3
Úvod a účel použití měřícího přístroje
Vážení zákazníci, děkujeme Vám za Vaši důvěru a nákup našeho měřícího přístroje intenzity
radioaktivity „GAMMA-SCOUT®“. Tento měřící přístroj představuje ve své třídě špičkovou kvalitu.
Obsluha našeho měřícího přístroje je velice jednoduchá a nabízí následující možnosti:
• Měření jediným stisknutím tlačítka: Postačí jediné stisknutí tlačítka a můžete začít
s měřením radioaktivity a okamžitě získáte naměřenou hodnotu. V tomto režimu měření se na
displeji přístroje zobrazují aktuální naměřené hodnoty intenzity radioaktivního záření jakož
i krátkodobě průměrná vypočítaná hodnota radioaktivity za poslední den (0:00 až 24:00 hodin)
v rozsahu od 0,01 až do 1.000 µSv/h (mikro-sievert za hodinu).
• Vyzkoušená preciznost: Každý z měřících přístrojů „GAMMA-SCOUT®“ byl podroben
rozsáhlým a dlouhodobým zkouškám v „Institutu ochrany proti radioaktivnímu záření státní
technické vysoké školy“. Ke každému přístroji je vystaveno potvrzení a vykonaných
zkouškách, jehož číslo souhlasí s výrobním číslem přístroje. Kalibrace těchto přístrojů byla
provedena izotopem cesia (Cs 137).
• Přístroj měří všechny druhy radioaktivního záření: Na rozdíl od jiných měřících přístrojů
radioaktivity měří přístroj „GAMMA-SCOUT®“ nejen spolehlivě záření gama, ale i alfa a beta.
• Možnost použití přístroje k trvalému měření radioaktivity (velice nízký odběr proudu):
Měřící přístroj „GAMMA-SCOUT®“ hlídá ve dne v noci radioaktivní záření. Vypínání přístroje je
zbytečné, neboť baterie vydrží až 10 let provozu.
U verze „RECHARGEABLE“ (obj. č.: 10 17 08) se používá k napájení měřícího přístroje do
něho zabudovaný akumulátor, který lze nabíjet přiloženou síťovou nabíječkou nebo z USB portu
osobního počítače (notebooku).
• Velký displej: Všechny naměřené hodnoty a všechna nastavení se Vám zobrazí na extrémně
velkém displeji z tekutých krystalů (LCD).
• Ovládání přístroje pomocí menu: Velmi přehledně vytvořené menu Vás provede všemi
funkcemi měřícího přístroje.
• Ukládání dat a naměřených hodnot do vnitřní paměti přístroje: „GAMMA-SCOUT®“ ukládá
všechny zaregistrované impulsy do své vnitřní paměti (až 32 000 naměřených hodnot), kde
zůstanou pro Vás připravené k pozdějšímu nahlédnutí a zpracování.
• Vyhodnocení naměřených údajů pomocí počítače (PC): Jako příslušenství dodávaný
software Vám umožní vyhodnotit naměřené hodnoty pomocí osobního počítače (notebooku).
• Akustická signalizace (kromě základní verze, obj. č.: 10 17 06): Tento přístroj Vás upozorní
akustickým signálem, zjistí-li přístroj intenzitu radioaktivní záření, která bude vyšší než
nastavená (zadaná) mezní hodnota.
Kromě toho můžete provést zapnutí akustické signalizace (funkce tikru), která Vás upozorní na
každý zaznamenaný impuls. Z důvodů šetření do přístroje vložené baterie dojde po uplynutí 10
minut k vypnutí této akustické signalizace. U verze přístroje se zabudovaným akumulátorem
„RECHARGEABLE“ (obj. č.: 10 17 08) zůstane tato funkce trvale zapnutá.
• Kompaktní provedení (design): „GAMMA-SCOUT®“ má velmi kompaktní rozměry a je natolik
malý, že se vejde do každé kapsy.
• Verze přístroje s přímým přenosem naměřených hodnot do PC „ONLINE / REAL TIME“:
Tato verze přístroje (obj. č.: 10 17 09) je vhodná ke kontrole intenzity radioaktivního záření
v měřících stanicích. Po propojení přístroje USB kabelem s osobním počítačem (notebookem) a
po stisknutí příslušného ovládacího tlačítka začne tento měřící přístroj vysílat do osobního
počítače každé 2 sekundy zaregistrované impulsy.
4
Certifikace měřícího přístroje
Měřící přístroj „GAMMA-SCOUT®“ byl přezkoušen německou technickou zkušebnou (TÜV)
a splňuje evropský standard CE jakož i americký (USA) standard FCC podle jeho 15. odstavce:
„GAMMA-SCOUT®“ nevyzařuje žádné vlastní záření a může být používán i v letadlech.
Tento přístroj byl podroben podle výše uvedeného standardu následujícím zkouškám:
1) Měřící přístroj nesmí vyzařovat žádné rušivé signály.
2) Měřící přístroj musí odolávat vyzařovaným signálům včetně signálů elektromagnetického
záření, které by mohly způsobit náhodné poruchy funkcí měřícího přístroje.
Dodržujte při manipulaci s radioaktivními látkami nutnou opatrnost a vyhlášku ohledně
ochrany před radioaktivním zářením.
Poznámky k přiloženému CD
K přístroji přikládáme jeden kompaktní disk (CD) s vyhodnocovacím programem naměřených
hodnot intenzity radioaktivního záření „GAMMA-SCOUT® TOOLBOX 4.0“.
• Tento program je určen pro osobní počítače, které používají operační systém Windows.
• Tento program je proveden v německém a anglickém jazyce.
Na přiloženém CD se nachází dále program k instalaci ovladačů USB, pokyny k provedení
instalace software a manuály v různých jazycích.
Ovládací tlačítka přístroje a jeho ostatní součásti
„GAMMA-SCOUT®“ je vybaven přehledným ovládacím panelem. Pomocí několika málo stisknutí
ovládacích tlačítek nastavíte a vyvoláte všechny funkce přístroje.
5
6
ntenzity
Otvor clony.
1
Přepínač nastavení clony.
2
Displej z tekutých krystalů (LCD).
3
Tlačítko : Zvýšení hodnoty v režimu nastavení přístroje.
4
5
Tlačítko : Potvrzení zadání hodnoty (Enter).
Tlačítko : Snížení hodnoty v režimu nastavení přístroje (1 x). Přepnutí mezi jednotkou
6
měření intenzity radioaktivního záření „sievert / rem“ (2 x).
Tlačítko : Nastavení protokolu (1 x). Nastavení prahové (mezní) hodnoty i
7
radioaktivního záření (2 x).
8
Tlačítko : Přepnutí do režimu intervalového čítače impulsů (1 x). Přepnutí do režimu
měření impulsů (2 x).
9
Tlačítko : Zadání data a času.
Tlačítko : Kontrola stavu nabití do přístroje vložené baterie nebo do přístroje vloženého
10
akumulátoru (1). Zapnutí funkce akustického signálu (2 x) – tuto funkci nelze použít
u základní verze přístroje (obj. č.: 10 17 06).
11
Tlačítko cps: Počet impulsů za vteřinu (counts per second). U starších modelů přístrojů
může byt toto tlačítko onačeno zkratkou „bq“ (becquerel).
12
Tlačítko : Spuštění přenosu naměřených hodnot z přístroje do osobního počítače (1).
Zapnutí nebo vypnutí (ON / OFF) přímého přenosu (funkce online) naměřených hodnot
do osobního počítače (2 x) – pouze u verze přístroje obj. č.: 10 17 09.
Složky radioaktivního záření alfa, beta a gama
Přepínač nastavení clony
Přístroj „GAMMA-SCOUT®“ je vybaven precizním Geiger-Müllerovým detektorem (senzorem),
který zjistí a změří nejen záření gama (γ), ale i záření alfa (α) a beta (β).
Přepínačem clony můžete zvolit složku radioaktivního záření, kterou chcete měřit:
• Chcete-li měřit záření gama, přepněte přepínač clony do střední polohy (symbol γ): V této
poloze zastiňuje hliníková destička okénko detektoru proti záření alfa a beta.
• Chcete-li měřit záření gama a beta (bez měření záření alfa), přepněte přepínač clony do levé
polohy (symbol β+γ): V této poloze zastiňuje hliníková fólie okénko detektoru proti záření alfa.
• Chcete-li měřit všechna tři záření (alfa, beta, gama), přepněte přepínač clony do pravé polohy
(symbol α+β+γ): V této poloze zůstane okénko detektoru otevřené.
Při normálním měření ponechte přepínač clony ve střední poloze. Složky radioaktivního záření alfa
a beta mají pouze dosah několik centimetrů, případně několika metrů, a vyskytují se pouze
v bezprostřední blízkosti zdrojů záření.
Z tohoto důvodu nemá žádný smysl ponechávat trvale otevřenou clonu, neboť by mohlo dojít
k poškození okénka detektoru například hrotem tužky.
13
Tlačítko : Zapnutí zobrazení naměřené hodnoty radioaktivního záření v µSv/h.
14 Tlačítko RESET: Zpětné nastavení přístroje na základní (dílenské) parametry.
Konektor (interface) USB: Připojení přístroje k osobnímu počítači.
15
7
8

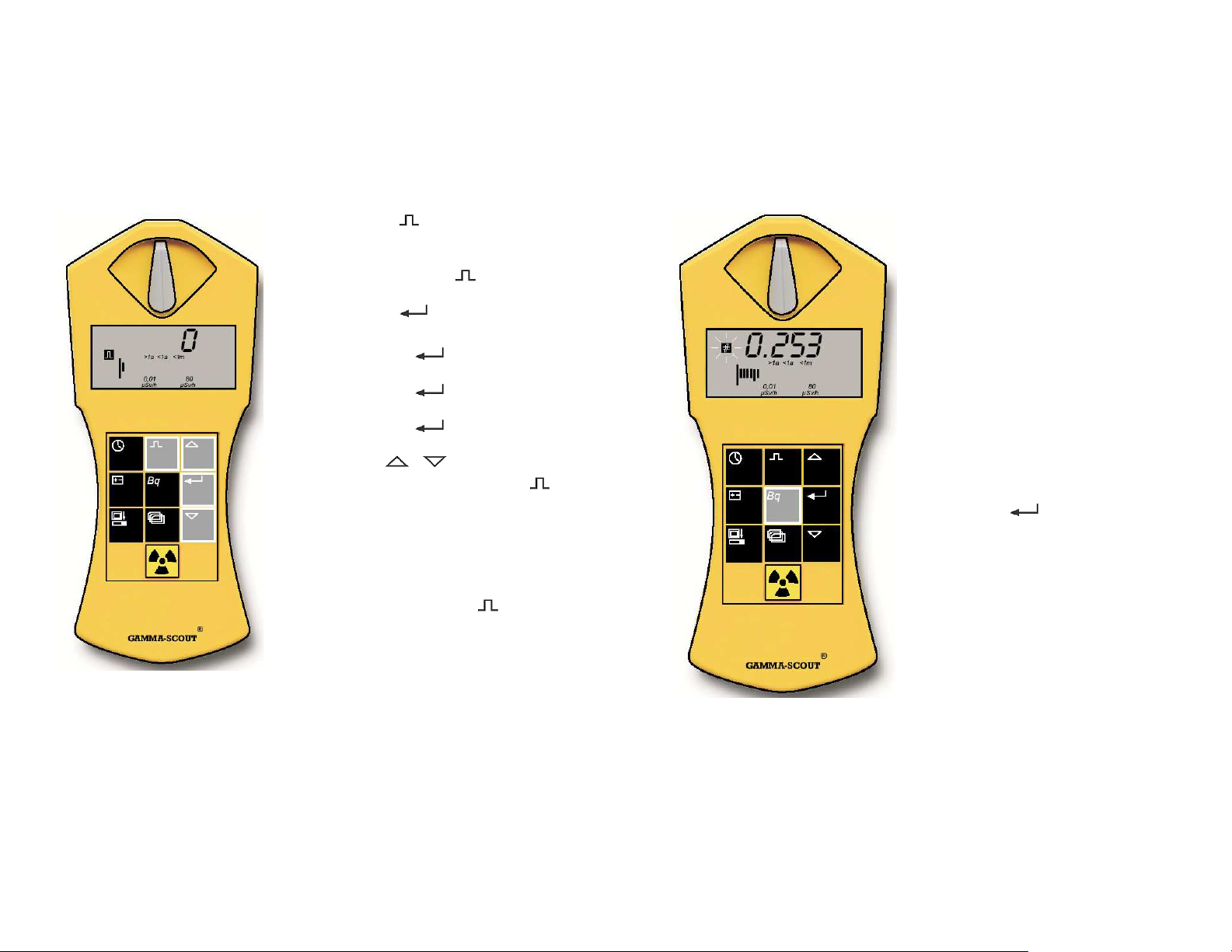

Měření radioaktivního záření
Ve standardním režimu měření podá měřící přístroj „GAMMA-SCOUT®“ rychle a spolehlivě
informace o radioaktivním zatížení prostředí. Takzvaný dávkový ekvivalent vypočítává přístroj ze
zjištěného počtu impulsů za určitý čas pomocí platného faktoru 142 (počet impulsů za minutu /
hodnota µSv za hodinu)
Zobrazení aktuální naměřené hodnoty intenzity radioaktivního záření
Stiskněte na přístroji tlačítko . Přístroj „GAMMA-SCOUT®“ se přepne do standardního režimu
měření intenzity radioaktivního záření a zobrazí na svém displeji aktuální zatížení radioaktivním
zářením v jednotce „mikro-sievert za hodinu“ (µµµµSv/h). Nikoliv pouze jako číselnou hodnotu, nýbrž
také ve formě sloupcového (čárového) diagramu. Dejte prosím pozor na to, že v tomto
sloupcovém diagramu se při nízké intenzitě radioaktivního záření zobrazí toliko jediná čárka.
K znázornění, co je vysoká nebo nízká intenzita radioaktivního záření, nacházejí se nad čárovým
diagramem vysvětlující zkratky (symboly), například „>>>>1a“ (delší pobyt než 1 rok až do kumulace
mezní hodnoty 50 mSv za rok), „<<<<1m“ (pobyt kratší než 1 měsíc) atd.
Kromě jednotky „µµµµSv/h“ můžete na displeji přístroje zobrazit hodnotu intenzity radioaktivní záření
také v jednotce „rem“ [1 REM (rem) = 0,01 sievert (Sv)]. Toto provedete v tomto režimu stisknutím
tlačítka s následným stisknutím tlačítka .
Zobrazení průměrné intenzity radioaktivity za poslední den
Stiskněte-li tlačítko ještě jednou (2 x), zobrazí se na displeji měřícího přístroje po dobu
několika sekund průměrná vypočítaná hodnota intenzity radioaktivního záření z předchozího dne
(od 0:00 až do 24:00 hod.) – rovněž v jednotce „mikro-sievert za hodinu“. Při tomto zobrazení bliká
na displeji symbol . Dejte prosím pozor na to, že po zapnutí přístroje (po jeho prvním uvedení do
provozu) nemusí být zjištěná hodnota za prvních 48 hodin správná.
Automatický akustický signál při zjištění mezní hodnoty intenzity záření
Tato funkce není aktivní u základního modelu přístroje (obj. č.: 10 17 06).
Zjistí-li přístroj, že došlo k překročení nastavené mezní hodnoty intenzity radioaktivního záření,
zobrazí se tato hodnota na displeji přístroje společně s blikajícím symbolem (vykřičník
v trojúhelníku) a na tuto skutečnost budete dále upozorněni výstražným signálem. Tento symbol
vykřičníku v trojúhelníku můžete z displeje vymazat, stisknete-li dvakrát (2 x) tlačítko .
Co znamená hodnota „mikro-sievert“ (µµµµSv)?
Ve fyzice rozlišujeme 3 druhy radioaktivního záření: alfa, beta a gama. Tato záření se neliší
pouze svými fyzikálními charakteristikami, nýbrž též působením na lidský organismus.
Abychom mohli porovnat působení těchto 3 druhů záření na lidský organismus, byla
zavedena veličina biologického působení radioaktivního záření: Jedná se o takzvanou
ekvivalentní dávku záření, která se udává v jednotce „sievert“. Tento takzvaný dávkový
ekvivalent představuje hodnotu: 1 REM (rem) = 0,01 sievert (Sv).
Spočítané impulsy radioaktivního záření a různé složky smíšeného záření se přepočítávají do
jednotné míry biologického působení na živé organismy. K tomuto účelu se používá
radioaktivní izotop cesia (Cs 137) s kvantovou energií 662 keV (kiloelektronvoltů).
Tento přepočet se provádí z fyzikálních důvodů pomocí různých faktorů v závislosti na
množství (kvantitě) záření a na počtu impulsů za určitý čas.
Přepočítací faktor přístroje „GAMMA-SCOUT®“:
142 impulsů za minutu = 1,0 µµµµSv za hodinu
Poznámka: U některých přístrojů jiných firem se vychází ze „standardního smíšeného
záření“ radioaktivního izotopu kobaltu 60. Přepočet na ekvivalentní dávku záření se vztahuje
na kvanta záření gama nuklidu kobaltu 60 s kvantovou energií cca 1,2 MeV.
Normální zatížení radioaktivním zářením a jeho mezní hodnoty
Pro osoby, které pracují v blízkosti zdrojů radioaktivního záření, platí v zemích Evropské unie
následující mezní hodnoty intenzity radioaktivního záření:
Kategorie B: Roční dávka 6 mSV = 3 µSv/h (2000 pracovních hodin)
Kategorie A: Roční dávka 20 mSV = 10 µSv/h (2000 pracovních hodin)
V blízkosti výrobního závodu „GAMMA-SCOUT®“ (Heidelberg ve Spolkové republice
Německo) byly neměřeny hodnoty zatížení životního prostředí v rozmezí 0,1 až 0,2 µSv/h.
Pod zobrazením naměřené hodnoty na displeji přístroje je znázorněna intenzita (dávka) záření též
pomocí čárového (sloupcového) diagramu. Příslušná symbolika znamená následující: Při této
intenzitě záření můžete v tomto prostoru pobývat déle než 1 rok, dokud nebude dosaženo
zákonem stanovené maximum 20 mSv za 1 rok (=„>>>>1a“).
Při vyšší intenzitě radioaktivního záření musíte odpovídajícím způsobem zkrátit dobu pobytu
v takto zamořeném (postiženém) prostoru.
Umístění měřícího přístroje (maximální naměřené hodnoty)
Měřící přístroj „GAMMA-SCOUT®“ je určen ke kontrole a k trvalému monitorování radioaktivního
záření s protokolem v normálních pracovních podmínkách životního prostředí.
Silné zdroje radioaktivního záření s intenzitou vyšší než 1000 µSv/h (5000 x vyšší intenzita než
v Heidelbergu) nelze pomocí tohoto přístroje kvantitativně vyhodnotit. V tomto případě se na
displeji přístroje „GAMMA-SCOUT®“ zobrazí blikající číslice nebo symbol překročení měřícího
rozsahu „Overflow“ společně se symbolem (vykřičník v trojúhelníku). Naměřené hodnoty,
které překročí mezní měřící rozsah měřícího přístroje budou v tabulce vyhodnocení
(v protokolu) označeny jako „(*)“. Tento symbol vykřičníku v trojúhelníku můžete z displeje
vymazat, stisknete-li dvakrát (2 x) tlačítko .
9
10
Počítání impulsů
Měřící přístroj „GAMMA-SCOUT®“ lze použít také jako normální Geigerův počítač k načítání počtu
impulsů, aniž by bylo nutné provádět přepočet do jednotky „sievert“. Tato funkce má výhodu v tom
případě, jestliže mají být naměřené hodnoty integrovány do již existujících postupů
a procedur, nebo jestliže je třeba proces měření znázornit nebo zkontrolovat. Počet přicházejících
(registrovaných) impulsů ukládá „GAMMA-SCOUT®“ do své interní (vnitřní) paměti.
Přepnutí přístroje do režimu počítání impulsů
• Stiskněte tlačítko . Přístroj se přepne do
režimu počítání impulsů a na jeho displeji se
zobrazí symbol impulsu.
Přístroj ještě nezačne s počítáním počtu impulsů.
Teprve druhé stisknutí tlačítka spustí načítání
impulsů bez zadání času.
• Stiskněte tlačítko , pokud chcete stanovit
čas (dobu trvání) měření:
- Pokud má měření trvat několik sekund,
stiskněte tlačítko 1 x.
- Pokud má měření trvat několik minut,
stiskněte tlačítko 2 x.
- Pokud má měření trvat několik hodin,
stiskněte tlačítko 3 x.
• Nyní nastavte přesnou dobu trvání měření
pomocí tlačítek a .
• Měření spustíte dalším stisknutím tlačítka .
Během měření bliká na displeji symbol impulsu.
• Pokud jste zadali určitou dobu provádění měření,
bude na displeji přístroje blikat symbol impulsu až
do konce měření a poté zůstane tento symbol
trvale zobrazen (bez blikání). Na displeji přístroje
nyní uvidíte počet zaregistrovaných impulsů.
• Ukončení (přerušení) měření:
- Stiskněte ještě jednou tlačítko . Výsledek
měření se objeví na displeji přístroje.
-
Zvolte jiný režim měření. Výsledek předchozího
měření se na displeji neobjeví.
Měření hustoty impulsů (četnosti impulsů)
V režimu měření hustoty impulsů se provádí přepočet počítačem registrovaných impulsů do
hustoty impulsů (počet impulsů za jednu sekundu = counts per sekond = cps).
Upozornění: Tento přístroj vypočítává zjištěnou četnost ionizace za 1 sekundu (cps). Tato hustota
není zcela identická s jednotkou radioaktivity izotopů „becquerel“ (jednotka radioaktivity je rovna
jedné radioaktivní přeměně za 1 sekundu). 1 „becquerel“ (Bq) na tomto přístroji odpovídá jednomu
impulsu za jednu sekundu.
Zobrazení hustoty impulsů
Stiskněte tlačítko bq. Na novějších modelech je
toto tlačítko označeno symbolem „cps“. Přístroj se
přepne do režimu měření hustoty (četnosti) impulsů.
Na displeji přístroje bliká po dobu měření symbol
„#“. Po skončení měření přestane symbol „#“ blikat
a zůstane trvale viditelný.
Měření hustoty impulsů udává průměrný počet
impulsů za sekundu.
Protože intenzita radioaktivního záření může
krátkodobě silně kolísat, je zobrazení průměrné
vypočítané hodnoty přirozeně přesnější při
provádění dlouhodobějšího měření.
„GAMMA-SCOUT®“ Vám ukáže první výsledek již za
několik málo sekund a prodlouží automaticky dobu
trvání měření až na 4096 sekund za účelem zjištění
co nejpřesnější průměrné hodnoty.
Příklad: 1024 impulsů po uplynutí 4096 sekund
znamená hodnotu 0,25 impulsu za 1 sekundu.
Po stisknutí tlačítka se po uplynutí 2 sekund
spustí provádění nového měření.
11
12
Čas a datum (nastavení)
V přístroji „GAMMA-SCOUT®“ jsou zabudovány krystalem řízené hodiny (křemenné hodiny).
Zobrazení času můžete na displeji vyvolat jedním stisknutím tlačítka . Čas a datum slouží
k zaprotokolování naměřených hodnot intenzity radioaktivního záření. Jako optimální se pro tyto
účely hodí světový čas „UTC“ (bez přepínání na letní nebo zpět na normální čas). Pokud připojíte
přístroj k osobnímu počítači (PC), pak v programu na vyhodnocení naměřených hodnot
„TOOLBOX“ můžete zvolit funkci, která přizpůsobí čas měřícího přístroje podle nastaveného času
na osobním počítači (notebooku). Za tímto účelem volte v tomto programu menu (nabídku)
„Beliebig stellen“ a zadejte správný čas a správné datum podle místa používání přístroje
(například v jiném časovém pásmu, než kde platí středoevropský čas).
Nastavení data můžete kdykoliv ukončit stisknutím tlačítka , při zobrazení roku též čtvrtým
stisknutím tlačítka .
13
Zobrazení data a času
Stiskněte tlačítko . Přístroj se přepne do režimu
zobrazení času. Na displeji přístroje se zobrazí dříve
nastavený čas a symbol hodin .
Stiskněte-li tlačítko ještě jednou, objeví se na displeji
přístroje datum a symbol kalendáře .
Nastavení času
• Stiskněte nejdříve tlačítko za účelem vyvolání
zobrazení času. Nyní stiskněte tlačítko , přístroj
se přepne do režimu nastavení času v hodinách. Na
displeji začnou blikat obě číslice zobrazení času
v hodinách. Pomocí tlačítek a
nastavte aktuální (správný) čas v hodinách
a nastavení času potvrďte stisknutím tlačítka .
Přístroj se přepne do režimu nastavení času
v minutách.
• Budete-li chtít nastavit správný čas v minutách,
stiskněte znovu tlačítko . Na displeji začnou
blikat obě číslice zobrazení času v minutách. Pomocí
tlačítek a nastavte aktuální (správný) čas
v minutách a nastavení potvrďte stisknutím tlačítka
, čímž ukončíte nastavení času v minutách.
Stejným způsobem můžete nastavit i čas v sekundách.
Po stisknutí tlačítka budou vedle zobrazení času
v minutách blikat obě číslice času v sekundách.
Nastavení data
Stiskněte nejdříve 2 x tlačítko za účelem vyvolání
zobrazení data. Datum dále nastavíte stejným
(podobným) způsobem jako čas – viz kapitola výše.
Zobrazení napětí baterie (akumulátoru)
Přístroje „GAMMA-SCOUT®“ (kromě přístroje se zabudovaným akumulátorem, obj. č.: 10 17 08)
jsou vybaveny lithiovou tionylchloridovou baterií, jejíž napětí se pohybuje v rozmezí 2,7 až 3,7 V.
Správná funkce přístroje zůstane zachována až do napětí baterie 2,8 V. Poklesne-li napětí baterie
pod tuto hodnotu, objeví se na displeji přístroje symbol baterie. V tomto případě byste měli načíst
zaprotokolovaná data z interní paměti přístroje do PC. Naměřené hodnoty zůstanou ve vnitřní
paměti přístroje zachovány i při úplném výpadku napětí (napájení).
Za účelem zobrazení a kontroly napětí baterie nebo akumulátoru stiskněte tlačítko .
Na displeji přístroje se zobrazí zbývající napětí baterie nebo akumulátoru, které odpovídá
maximálnímu zatížení elektroniky přístroje.
Výměna baterie (neplatí pro přístroj se zabudovaným akumulátorem)
Tato baterie je pevně propojena a připájena k elektronice přístroje. Z tohoto důvodu musí být
provedena výměna baterie v technickém servisu výrobce (v tomto případě se obraťte na svého
prodejce). Provedete-li výměnu baterie sami (otevřete-li kryt přístroje), ztratíte jakékoliv nároky,
které by jinak vyplývaly ze záruky výrobku.
Přístroj se zabudovaným akumulátorem „Rechargeable“ (obj. č. 10 17 08)
Tento měřící přístroj je vhodný pro laboratoře k měření hodnot intenzity radioaktivního záření
vyšších než 10 µSv/h. Tento akumulátor můžete nabíjet přiloženou síťovou nabíječkou nebo po
připojení přístroje k osobnímu počítači (notebooku). V případě nabíjení akumulátoru síťovou
nabíječkou, zapojte konektor jejího kabelu do zásuvky (konektoru) USB na přístroji.
Nabíjení zcela vybitého akumulátoru síťovou nabíječkou trvá asi 8 hodin.
Obvod nabíjení akumulátoru je vybaven ochranou proti jeho přebití.
Stav nabití tohoto akumulátoru ve voltech zobrazíte na displeji přístroje stisknutím tlačítka .
Plně nabitý akumulátor vykazuje napětí asi 4,0 V
Zpětné nastavení přístroje na standardní (dílenské) parametry
Přestane-li přístroj správně fungovat, můžete provést jeho zpětné nastavení na základní parametry
stisknutím tlačítka „RESET“, které se nachází na přístroji vedle konektoru USB.
Po provedení této akce budete muset provést opět všechna potřebná nastavení přístroje (zadání
data a času). Tato akce může rovněž způsobit vymazání všech naměřených hodnot z vnitřní
paměti přístroje.
14
Zapnutí a vypnutí funkce akustického signálu (tikru)
Tato funkce není aktivní u základního modelu přístroje (obj. č.: 10 17 06).
Stisknete-li dvakrát (2 x) krátce tlačítko se symbolem baterie , zobrazí se na displeji přístroje
symbol „on“. Nyní můžete stisknutím tlačítka zapnout funkci akustického upozornění při
registraci každého impulsu. Na displeji přístroje se zobrazí symbol reproduktoru. Byla již dříve tato
funkce zapnuta, pak se po dvojím krátkém stisknutí tlačítka se symbolem baterie zobrazí na
displeji přístroje symbol „off“. Nyní můžete stisknutím tlačítka vypnout funkci akustického
upozornění při registraci každého impulsu. Z displeji přístroje zmizí symbol reproduktoru.
Po zapnutí této funkce se z přístroje ozve po zaregistrování každého impulsu akustický signál.
Z jednotlivých tónů se vytvoří při zvyšující se intenzitě radioaktivního záření kaskáda. Znění tohoto
akustické signálu odebírá ze zabudované baterie do přístroje 500 x vyšší proud než v režimu
normálního měření. Z tohoto důvodu (šetření baterie) dojde k automatickému vypnutí této funkce
po uplynutí 10 minut (pokud tuto funkci nevypnete dříve sami). Použijete-li tuto funkci pouze
jedenkrát denně, zůstane zachována zaručená životnost do přístroje vložené baterie. Požijete-li
tuto funkce denně vícekrát, snížíte tím značně životnost do přístroje vložené baterie.
Počet použití této funkce a doba jejího trvání se ukládají do vnitřní paměti přístroje.
Poznámka:
U verze měřícího přístroje se zabudovaným akumulátorem „RECHARGEABLE“ (obj. č.: 10 17 08)
zůstane tato funkce trvale zapnutá.
Varování při překročení nastavené mezní hodnoty radioaktivního záření
Přístroj „GAMMA-SCOUT®“ Vás upozorní akustickým signálem a opticky, naměří-li vyšší hodnotu
intenzity radioaktivního záření, než kterou jste zadali. Tato hodnota představuje kumulovanou
dávku radioaktivního záření za určitý čas.
Tento součet dávek radioaktivního záření můžete zastavit (zobrazit na displeji přístroje), spustit
novou kumulaci radioaktivního záření od staré úrovně nebo můžete tuto kumulaci zcela vymazat a
spustit její zaznamenávání od nuly (viz odstavec „Zobrazení a vynulování dozimetru
(kumulovaných dávek intenzity záření)“). Z tohoto a z jiných důvodů nelze tuto sumarizaci
dávek radioaktivního záření používat jako úředně schválený „osobní dozimetr radioaktivního
záření“.
Dílenské nastavení přístroje představuje hodnotu 5 µSv/h (cca 50 mSv/rok = mezní hodnota pro
osoby, které jsou vystaveny radioaktivnímu záření z důvodů svého zaměstnání).
Zjistí-li měřící přístroj, že došlo k překročení nastavené mezní hodnoty intenzity radioaktivního
záření, zobrazí se tato hodnota na displeji přístroje společně s blikajícím symbolem (vykřičník
v trojúhelníku) a na tuto skutečnost budete dále upozorněni výstražným signálem. Tento symbol
vykřičníku v trojúhelníku můžete z displeje vymazat, stisknete-li dvakrát (2 x) tlačítko .
Nastavení mezní hodnoty intenzity radioaktivního záření
Stiskněte tlačítko (přepnutí přístroje do režimu protokolování naměřených hodnot). Stiskněte
znovu toto tlačítko. Na displeji přístroje se zobrazí nastavená mezní hodnota intenzity záření.
Pomocí tlačítek a (zvýšení a snížení hodnoty) změňte v krocích po 0,0 µSv/h blikající
zobrazení mezní hodnoty intenzity radioaktivního záření. Nejmenší hodnota může být 0,1 µSv/h,
maximální zadaná hodnota může být 950 µSv/h (horní mezní hodnota přístroje). Nastavení zadané
mezní hodnoty potvrďte stisknutím tlačítka .
15
Zobrazení a vynulování dozimetru (kumulovaných dávek intenzity záření)
Jakmile začne měřící přístroj ukládat do své vnitřní paměti kumulované dávky intenzit
radioaktivního záření (po spuštění funkce dozimetru), zobrazí se na displeji přístroje řecké
písmeno sigma Σ (sumarizace).
Zobrazení kumulované dávky na displeji přístroje se uskutečňuje v jednotce mSv (milisievert).
Hodnoty nižší než 0,01 mSv se zobrazí na displeji přístroje jako 0,00 mSv.
Spuštění této kumulace (spuštění funkce dozimetru), zastavení této funkce, nové spuštění
kumulace, vynulování zobrazení na displeji přístroje a označení prahové hodnoty dávky
radioaktivního záření provedete podle následujícího schéma (na konci této větve se přístroj opět
automaticky přepne do standardního režimu měření).
Standardní režim měření.
A
Ukládání dávek do vnitřní paměti přístroje (spuštěná funkce dozimetru).
B1
Funkce dozimetru zastavena, naměřená vyšší hodnota než 0.
B2
Zobrazení naměřené hodnoty dozimetrem.
C
Po uplynutí x sekund zobrazení naměřené hodnoty dozimetrem.
D
Doba, po kterou prováděl dozimetr načítání.
E
Pokud bude zapnut alarm, dojde k jeho vypnutí.
F
Blikající zobrazení (stop).
G
16
Zastavení funkce dozimetru, vypnutí funkce sumarizace.
H
Zobrazení naměřené hodnoty dozimetrem.
I
RUN.
J
Spuštění funkce dozimetru, zapnutí funkce sumarizace.
K
Blikající zobrazení DEL (vynulování).
L
Vynulování hodnoty dávky, vynulování času, vypnutí alarmu sytému, vypnutí alarmu
M
sumarizace.
Funkce dozimetru zastavena, hodnota je rovna 0.
N
Zadaní mezní (prahové) hodnoty alarmu.
O
Zvýšení hodnoty.
P
Snížení hodnoty.
Q
RUN.
R
Potvrzení zadané mezní hodnoty,spuštění funkce dozimetru, zapnutí sumarizace.
S
Nastavení protokolu naměřených hodnot
Přístroj „GAMMA-SCOUT®“ protokoluje automaticky počet naměřených impulsů a ukládá tyto
údaje do své interní (vnitřní) paměti. Tato data můžete převést do osobního počítače (notebooku)
a dále je zpracovat programem „TOOLBOX“.
Dílensky je způsob protokolování nastaven tak, že se provádí týdenní sumarizace impulsů, která
se ukládá do vnitřní paměti měřícího přístroje. Takto vystačí kapacita vnitřní paměti přístroje
k protokolování týdenních hodnot po dobu 600 let.
Následující tabulka znázorňuje, jakým způsobem nastavíte i kratší intervaly ukládání protokolu do
vnitřní paměti přístroje. Tím se odpovídajícím způsobem zkrátí celková doba trvání ukládání
naměřených hodnot do vnitřní paměti přístroje (z kapacitních důvodů paměti).
Interval protokolování Zobrazení na displeji Doba trvání záznamu
1 týden Pr. 7d cca 615 let
3 dny Pr. 3d cca 263 let
1 den Pr. 1d cca 88 let
12 hodin Pr. 12h cca 44 let
2 hodiny Pr. 2h cca 7,3 let
1 hodina Pr. 1h cca 3,7 let
30 minut Pr. 30min cca 1,8 roku
10 minut Pr. 10min cca 7,3 měsíců
5 minut Pr. 5min cca 3,7 měsíců
2 minuty Pr. 2min cca 1,5 měsíce
1 minuta Pr. 1min cca 20 dní
30 sekund Pr. 30s cca 10 dní
10 sekund Pr. 10s cca 3 dny
Vlastní nastavení protokolu
• Stiskněte tlačítko za účelem přepnutí přístroje do režimu protokolování naměřených
hodnot. Na displeji přístroje se zobrazí symbol protokolu . Krátce se na displeji přístroje
zobrazí i sloupcový (čárový) diagram, který ukáže, kolik zbývá v paměti volného místa pro
provádění protokolování. Jedna čárka tohoto diagramu odpovídá 1.000 naměřeným
hodnotám, což znamená při maximálním počtu 32.000 záznamů cca 3 % paměti.
• Stisknutím tlačítka zvolíte častější protokolování a tím i kratší intervaly.
• Stisknutím tlačítka zvolíte méně časté protokolování a tím i delší intervaly.
• Stisknutím tlačítka potvrďte zvolený interval protokolování.
Přístroj „GAMMA-SCOUT®“ prodlouží automaticky interval protokolování na jeden týden (7 dní),
jakmile zůstane v jeho vnitřní paměti volných 256 bytů (z celkového počtu 65280 bytů).
Zaprotokolované naměřené hodnoty můžete kdykoliv převést do osobního počítače (PC) a vnitřní
paměť přístroje uvolnit (vymazat) pro další použití.
Vymazání vnitřní paměti přístroje
Stiskněte tlačítko . Poté nalistujte tlačítkem nebo tlačítkem na displeji přístroje
symbol vymazání vnitřní paměti přístroje „P deL“ (PdEL) a stiskněte tlačítko .
Model přístroje „ONLINE / REAL TIME“ (obj. č.: 10 17 09)
Tento model slouží ke stálému přenosu naměřených hodnot do osobního počítače (notebooku) při
provádění měření. Napájení přístroje zajišťuje v tomto případě napětí přiváděné z USB konektoru
počítače přiloženým kabelem do přístroje.
Interval, po jehož uplynutí mají být na obrazovce počítače zobrazovány nově naměřené hodnoty
intenzity radioaktivního záření, lze nastavit. Nejkratší interval představuje dobu 2 sekundy.
Tento režim přímého přenosu naměřených hodnot do počítače „ONLINE“ zapnete dvojím (2x)
stisknutím tlačítka na měřícím přístroji.
Doplňující informace k tomuto modelu nalezněte v adresáři (ve složce) „ONLINE“ na přiloženém
kompaktním disku (CD).
17
18
Přenos naměřených hodnot (dat) do PC a jejich vyhodnocení
Měřící přístroje dodáváme ve dvou různých verzích firmware:
Instalace ovladačů a vyhodnocovacího programu (software)
Na přiloženém CD se nacházejí následující komponenty:
- Rutiny k provedení instalace ovladačů USB
- Vyhodnocovací program naměřených hodnot
- Rutina k provedení instalace
- Návody k obsluze ve formátu „PDF“ v různých jazycích
1. Instalace ovladačů USB
Spusťte na počítači operační systém WINDOWS a počkejte na dokončení jeho spuštění.
Do příslušné mechaniky na svém počítači zasuňte CD se software. Propojte osobní počítač
s měřícím přístrojem a sledujte pokyny zobrazované na obrazovce počítače.
Dejte při provádění této instalace pozor na následující rozdíly, které se týkají verze firmware
měřícího přístroje a použitého operačního systému Windows.
Windows XP a přístroje s verzí firmware „GS20“:
a) Přístroje s firmware 6.xx (GS30)
Zobrazení 3 desetinných míst
b) Přístroje s firmware 5.43 (GS20)
Zobrazení 2 desetinných míst
V režimu přenosu dat můžete zaprotokolované údaje převést z vnitřní paměti přístroje k dalšímu
zpracování do osobního počítače pomocí software „Toolbox“. Po provedeném přenosu můžete
vnitřní paměť přístroje vymazat a uvolnit ji tak pro záznam nových dat (naměřených hodnot).
K tomuto účelu slouží speciální tlačítko .
Odběr proudu z baterie při přenosu dat do počítače
Při přenosu dat do počítače dochází ke zvýšenému odběru proudu z baterie měřícího přístroje.
Z tohoto důvodu aktivujte tento režim pouze pro nutné případy. Po provedení přenosu dat vypněte
přístroj nebo jej přepněte do režimu měření stisknutím tlačítka . Toto omezení neplatí pro
modely přístrojů s objednacími čísly „10 17 08“ a „10 17 09“.
Systémové předpoklady:
- Procesor od Pentium 90
- Minimálně 16 MB RAM, minimálně 20 MB volného místa na pevném disku
- Volný USB port
K přístroji přiložený propojovací kabel k přenosu dat
Připojte příslušný konektor tohoto kabelu k interface (portu) na měřícím přístroji druhý konektor
tohoto kabelu propojte s volným USB konektorem (portem) na počítači.
19
Na CD v adresáři (ve složce) „USB“ se nachází ovladač pro USB a pro virtuální sériový port.
Windows Vista a Windows 7 a přístroje s verzí firmware „GS30“:
Na CD v adresáři (ve složce) „USB-W7“ se nachází ovladač pro USB a pro virtuální sériový port.
Důležité upozornění: V operačním systému Windows musíte nainstalovat oba tyto ovladače
„USB“ a ovladač virtuálního sériového portu „VCP“. Pokud toto neprovedete, nebude propojení
mezi počítačem a měřícím přístrojem fungovat. Doporučujeme Vám, abyste tyto ovladače
nainstalovali ručně. Po dotazu „MÖCHTEN SIE DIESE TREIBER WIRKLICH INSTALLIEREN“
(Chcete tyto ovladače opravdu nainstalovat“ odpovězte „JA“ (Ano), kliknutím myší na tuto
nabídku.
2. Instalace softwaru se provádí obvyklým způsobem podle příkazů Windows:
20
Dejte ale pozor na následující rozdíly:
Verze software „4.X.X“ funguje s operačními systémy Windows XP / Vista / Windows 7.
Verze software „3.X.X“ funguje pouze s operačním systémem Windows XP a výrobce ji dále
nepodporuje.
Na přiloženém CD se nachází v adresáři (ve složce) „APP“ poslední verze pro použití s operačním
systémem Windows XP.
Německá verze 4.x.x.x. XP / Vista / W 7
Anglická verze 4.x.x.x. XP / Vista / W 7
Anglická verze 3.x.x. pouze pro XP
Německé verze 3.x.x. pouze pro XP
Staré verze
• Spusťte na osobním počítači operační systém WINDOWS a počkejte na dokončení jeho
spuštění. Do příslušné mechaniky na svém počítači zasuňte CD se software. Nyní se spustí
automatická instalace programu. Pokud ne, vyhledejte na CD soubor „Toolboxinstaller.exe“
a klikněte na něj 2 x myší.
21
Propojení přístroje „GAMMA-SCOUT®“ s počítačem a spuštění programu
Zajistěte, abyste nebyli při spojování přístroje s počítačem nabiti elektrostatickým nábojem.
Před propojením přístroje s počítačem se dotkněte například kovové skříně počítače.
Přenos dat (naměřených hodnot) do osobního počítače
Spusťte obvyklým způsobem program kliknutím myší na „ToolBox.exe“ a sledujte dále informace
zobrazované v příslušném okně na monitoru osobního počítače.
Pokud jste na měřícím přístroji nestiskli tlačítko nebo pokud nepropojíte přístroj
s počítačem, objeví se na monitoru počítače chybové hlášení.
Technické údaje
Displej: LCD, 4-místný, numerický s popisem, kvazianalogový logaritmický sloupcový
Detektor záření: Geiger-Müllerův princip počitadla
Druhy záření:
Clona:
Životnost baterie: cca 10 let při normálním přirozeném zatížení 20 °C a p ři spuštění
Odběr proudu:
Paměť: 2 kB
Pouzdro: Nárazuvzdorné, novodur
Rozměry: Délka 163 mm x šířka 72 mm x výška 30 mm
22
diagram, indikace provozních režimů přístroje
Pouzdro z nerezové oceli s neonovou halogenovou náplní
Délka 38,1 mm, průměr 9,1 mm
Slídové okénko 1,5 až 2 mg/cm
Pozadí záření: < 10 impulsů za minutu při tloušťce stínění 3 mm Al (hliník)
a 50 mm Pb (olovo)
Provozní teplota – 20 °C až + 60 °C, nap ětí cca 450 V
Kalibrovaný rozsah měření 0,01 µSv/h a 1.000 µSv/h
α (alfa)
β (beta)
γ (gama)
α + β + γ
β + γ hliníková fólie cca 0,1 mm, cloní zcela α
γ hliníková clona cca 3 mm, cloní zcela α a β do hodnoty 2 MeV,
1000 akustických signálů za rok
Průměrně méně než 10 µA
od 4 MeV
od 0,2 MeV
od 30 keV
Žádná clona
zeslabuje γ méně něž 7 % (vztaženo k izotopu Cs 137)
2
Fyzikální jednotky
Veličina Jednotka SI Stará jednotka Vztah
Radioaktivita Becqurel [Bq]
1 Bq = impuls/s
Dávka ionizujícího záření Coulomb / kg
[C/kg]
Dávka záření D Gray (Gy) Rad (rd) 1 rd = 0,01 Gy
Dávkový ekvivalent H Sievert (Sv) Rem (rem) 1 rem = 0,01 Sv
Efektivní dávka H
E
Sievert (Sv)
1 Sv = 1 J/kg
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu
společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku!
Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. KU/12/2012
Curie [Ci] 1 Ci = 3,7 x 1010 Bq
1 Bq = 2,7 x 10
-11
Ci = 27 pCi
Roentgen [R] 1 R = 2,58 x 10-4 C/kg
1 C/kg = 3876 R
1 Gy = 100 rd
1 Sv = 100 rem
Početní veličina ochrany proti
radioaktivnímu záření
23
Loading...
