Gallet VEN9 Operating Instructions

NÁVOD K POUŽITÍ NÁVOD NA POUŽITIE INSTRUKCJA OBSŁUGI INSTRUCTION MANUAL HASZNÁLATI UTASÍTÁS

VEN 9

Blizzard

17/12/2015

Stolní ventilátor

Stolový ventilátor

Wentylator stołowy

Table fan

Asztali ventilátor

I. BEZPEČNOSTNÍ UPOZORNĚNÍ 3 II. POPIS SPOTŘEBIČE 5 III. POKYNY K OBSLUZE 5 IV. ÚDRŽBA 6 V. ODSTRAŇOVÁNÍ PORUCH 6 VI. TECHNICKÁ SPECIFIKACE 6 VII. LEGISLATIVA A EKOLOGIE 7

I. BEZPEČNOSTNÉ UPOZORNENIA 9 II. OPIS SPOTREBIČA 11 III. POKYNY NA OBSLUHU 11 IV. ÚDRŽBA 12 V. ODSTRAŇOVANIE PORÚCH 12 VI. TECHNICKÁ ŠPECIFIKÁCIE 12 VII. LEGISLATÍVA A EKOLÓGIA 13

I. OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA 15 II. OPIS URZĄDZENIA 17 III. ZALECENIA DOTYCZĄCE OBSŁUGI 18 IV. KONSERWACJA 18 V. ROZWIĄZYWANIE PROBLEMÓW 18 VI. SPECYFIKACJA TECHNICZNA 18 VII. PRAWODAWSTWO I EKOLOGIA 19

I. SAFETY WARNING 21 II. DESCRIPTION OF THE APPLIANCE 23 III. INSTRUCTIONS FOR USE 23 IV. MAINTENANCE 24 V. TROUBLESHOOTING 24 VI. TECHNICAL SPECIFICATIONS 24 VII. LEGISLATIVE & ECOLOGY 25

I. BIZTONSÁGI RENDELKEZÉSEK 26 II. A KÉSZÜLÉK LEÍRÁSA 28 III. KEZELÉSI UTASÍTÁS 28 IV. KARBANTARTÁS 29 V. HIBAELHÁRÍTÁS 29 VI. MŰSZAKI ADATOK 29 VII. JOGALKOTÁS ÉS ÖKOLÓGIA 30

Vážený zákazníku, děkujeme Vám za zakoupení našeho produktu. Před uvedením tohoto přístroje do provozu si velmi pozorně přečtěte návod k obsluze a tento návod spolu se záručním listem, pokladním dokladem a podle možností i s obalem a vnitřním obsahem obalu dobře uschovejte. Elektrický ventilátor slouží jako spotřebič zajišťující cirkulaci vzduchu především v letních měsících, je však určen pro provozování v prostředí, kde okolní teplota nepřesahuje 40°C.

I. BEZPEČNOSTNÍ UPOZORNĚNÍ

– Zkontrolujte, zda údaj na typovém štítku odpovídá napětí ve Vaší elektrické zásuvce.

Vidlici napájecího přívodu je nutné připojit pouze do zásuvky elektrické instalace, která odpovídá příslušným normám.

– Tento spotřebič mohou používat děti ve věku 8 let a starší a osoby

se sníženými fyzickými, smyslovými či mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jsou pod dozorem nebo byly poučeny o používání spotřebiče bezpečným způsobem a rozumí případným nebezpečím. Děti si se spotřebičem nesmějí hrát. Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let a pod dozorem. Děti mladší 8 let se musí držet mimo dosah spotřebiče a jeho přívodu.

– Před výměnou příslušenství nebo přístupných částí, které se při

používání pohybují, před montáží a demontáží, před čištěním nebo údržbou, nebo po ukončení práce, spotřebič vypněte a odpojte od el. sítě vytažením vidlice napájecího přívodu z el. zásuvky!

– Vždy odpojte spotřebič od napájení, pokud ho necháváte bez

dozoru a před montáží, demontáží nebo čištěním.

– Nikdy spotřebič nepoužívejte pokud má poškozený napájecí přívod

nebo vidlici, pokud nepracuje správně, upadl na zem a poškodil se, nebo spadl do vody. V takových případech zaneste spotřebič do odborné elektroopravny k prověření jeho bezpečnosti a správné funkce.

– Jestliže je napájecí přívod tohoto spotřebiče poškozen, musí být

nahrazen výrobcem, jeho servisním technikem nebo podobně kvalifikovanou osobou, aby se tak zabránilo vzniku nebezpečné situace.

– Spotřebič se nesmí ponořit do vody nebo jiných tekutin (ani částečně) a nesmí

se používat v bezprostřední blízkosti van, sprch, umyvadel nebo jiných nádob obsahujících vodu včetně bazénu! Pokud by přesto spotřebič spadl do vody,

nevytahujte jej! Nejdříve odpojte vidlici napájecího přívodu z el. zásuvky a až poté spotřebič vyjměte. V takových případech zaneste spotřebič do odborného servisu k prověření jeho bezpečnosti a správné funkce.

CZ - 3

–

Spotřebič je určen pouze pro použití v domácnostech a pro podobné účely (v obchodech, kancelářích a podobných pracovištích, v hotelích, motelech a jiných obytných prostředích, v podnicích zajišťujících nocleh se snídaní)! Není určen pro komerční použití!

– Spotřebič nepřipevňujte na stěnu nebo strop. – Tento spotřebič není určen pro venkovní použití. – Vidlici napájecího přívodu nezasunujte do el. zásuvky a nevytahujte z el. zásuvky

mokrýma rukama a taháním za napájecí přívod!

– Spotřebič nelze použít ani v koupelnách v zónách 0, 1 a 2 (viz ČSN 33 2000–7–701

ed. 2)! Nesmí se používat v bezprostřední blízkosti vany, sprchy či bazénu.

– Spotřebič nesmí být používán ve vlhkém nebo mokrém prostředí a v jakémkoliv

prostředí s nebezpečím požáru nebo výbuchu (prostory kde jsou skladovány chemikálie, paliva, oleje, plyny, barvy a další hořlavé, případně těkavé, látky).

– Spotřebič používejte pouze v pracovní poloze na místech, kde nehrozí jeho převrhnutí

a v dostatečné vzdálenosti od předmětů (jako jsou např. záclony, závěsy, atd.), tepelných zdrojů (např. krb, kamna, sporák, vařič, radiátory, horkovzdušné trouby, grily) a vlhkých povrchů (např. dřezy, umyvadla).

– Dbejte na to, aby do spotřebiče nevnikly nečistoty (např. chuchvalce prachu, vlasy

apod.). V případě nasátí a usazení nečistot uvnitř spotřebiče proveďte jeho vyčištění (viz odst. IV. ÚDRŽBA).

–

Nepokládejte zapnutý ventilátor na měkké povrchy (např. postel, ručníky, utěrky, koberce).

– Spotřebič nezapínejte, pokud není kompletně sestavený nebo pokud jsou kryty vrtule

poškozené.

– Není přípustné jakýmkoli způsobem upravovat povrch spotřebiče (např. pomocí

samolepicí tapety, fólie, apod.)!

– Při manipulaci se spotřebičem postupujte tak, aby nedošlo k poranění. – Před každým připojením spotřebiče k el. síti zkontrolujte, zda jsou tlačítka na ovládacím

panelu v poloze vypnuto a po použití vždy odpojte spotřebič od el. sítě.

– V proudu vzduchu vycházejícího ze spotřebiče se nesmí nacházet žádné spotřebiče

s otevřeným plamenem, neboť hrozí nebezpečí narušení procesu hoření.

– Nikdy na sebe (nebo zvířata) nenechte působit po delší dobu proud vzduchu. Může to

způsobit zdravotní problémy.

– Používejte pouze originální díly určené pro tento typ. – Otvory pro průchod vzduchu se nesmí zakrývat. – Nikdy nevsunujte prsty ani jiné předměty do vstupních a výstupních otvorů ventilátoru. – Pravidelně kontrolujte stav napájecího přívodu spotřebiče.

– Napájecí přívod nikdy nepokládejte na horké plochy, ani jej nenechávejte viset přes okraj

stolu nebo pracovní desky. Zavaděním nebo zataháním za přívod např. dětmi může dojít k převržení či stažení spotřebiče a následně k vážnému zranění!

– Napájecí přívod nesmí být poškozen ostrými nebo horkými předměty, otevřeným

plamenem, nesmí se ponořit do vody ani ohýbat přes ostré hrany. – Neovinujte napájecí přívod kolem spotřebiče, neboť byste tím zkrátili jeho životnost. – V případě potřeby použití prodlužovacího přívodu je nutné, aby nebyl poškozen

a vyhovoval platným normám. – VAROVÁNÍ: Při nesprávném používání spotřebiče, které není v souladu s návodem

k obsluze, existuje riziko poranění. – Případné texty v cizím jazyce a obrázky uvedené na obalech, nebo výrobku, jsou přeloženy

a vysvětleny na konci této jazykové mutace.

CZ - 4

– Tento spotřebič včetně jeho příslušenství používejte pouze pro účel, pro který je určen

tak, jak je popsáno v tomto návodu. Spotřebič nikdy nepoužívejte pro žádný jiný účel. – Výrobce neručí za škody způsobené nesprávným zacházením se spotřebičem

a příslušenstvím (např. úraz el. proudem, požár) a není odpovědný ze záruky za

spotřebič v případě nedodržení výše uvedených bezpečnostních upozornění.

II. POPIS SPOTŘEBIČE

P1 Jednotka motoru P9 Přední ochranný kryt P2 Ovladač oscilace P10 Základna P3 Kloub pro nastavení úhlu sklonu P11 Spona P4 Napájecí přívod P12 Šrouby A P5 Přepínač rychlostí P13 Dekorativní krytka P6 Zadní ochranný kryt P14 Šroub B P7 Matice krytu P15 Hřídel P8 Vrtule

P10

P15

P11

P13

P12

P14

III. POKYNY K OBSLUZE

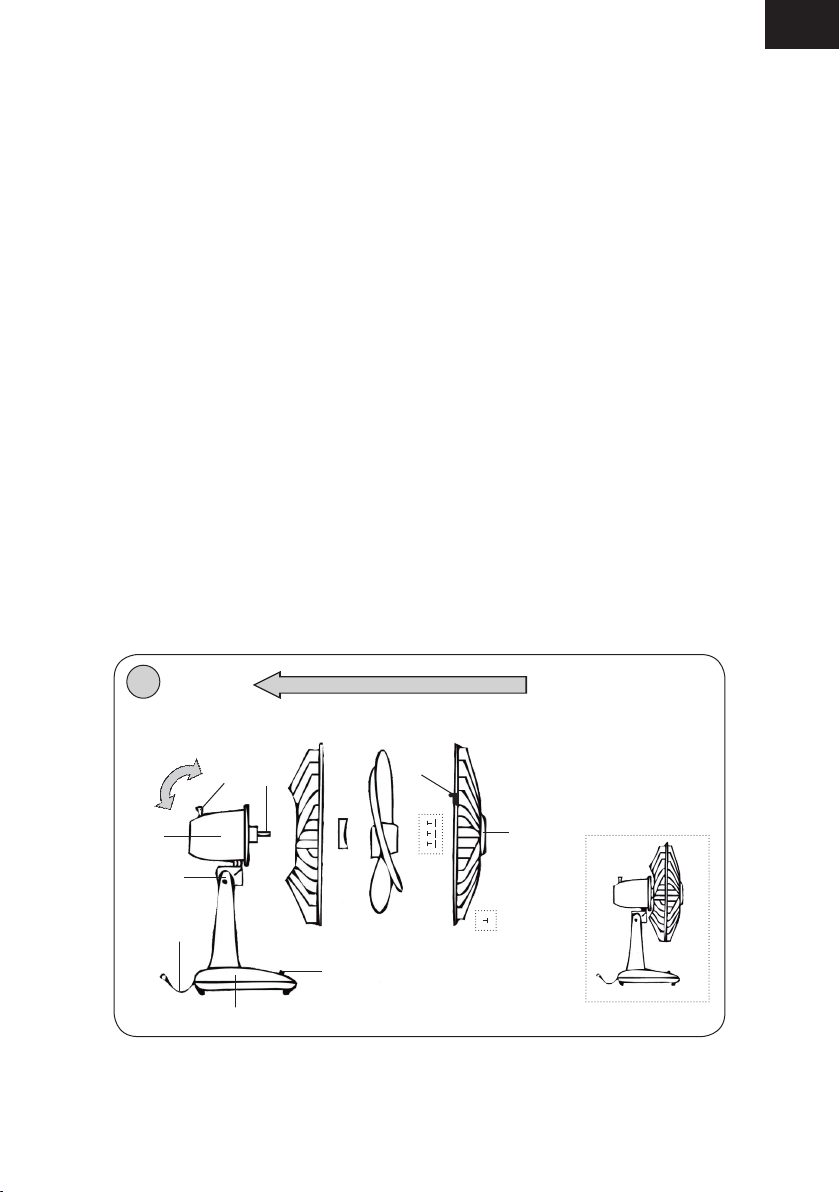

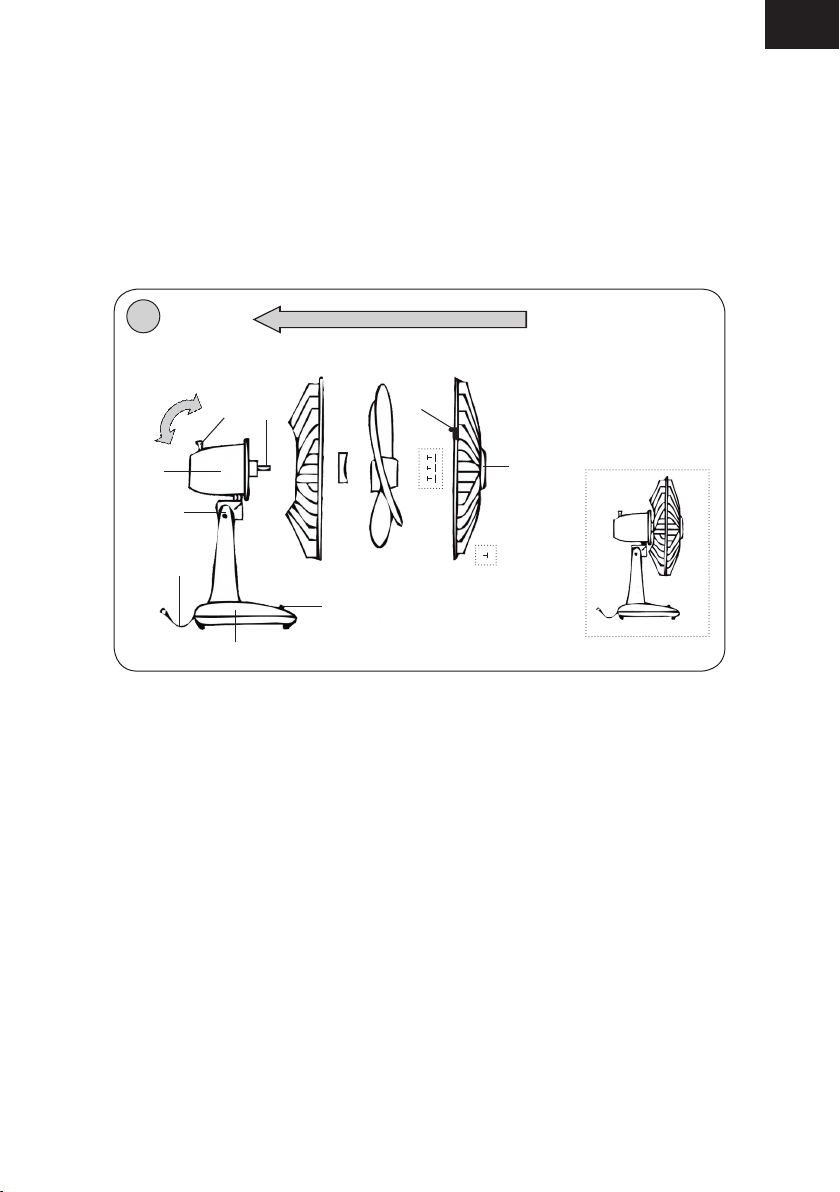

Sestavení ventilátoru (viz obr. 1)

Vyjměte jednotlivé díly ventilátoru a odstraňte veškerý obalový materiál.

1) Z jednotky motoru P1 odšroubujte matici krytu P7.

2) Na jednotku motoru umístěte zadní ochranný kryt P6. Tento zajistěte zašroubováním

matice krytu P7.

3) Na hřídel motoru P15 nasuňte vrtuli P8.

4) Na přední kryt P9 připevněte dekorativní krytku P13 a dotáhněte šrouby P12.

5) Pro dokončení přiložte přední ochranný kryt P9 na zadní ochranný kryt P6 a zajistěte

jej pomocí spon P11 a šroubu P14.

6) Chcete-li, můžete na závěr nastavit úhel sklonu foukání vzduchu. K tomu slouží kloub P3

CZ - 5

Poznámka:

Při demontáži postupujte opačným způsobem.

Ovládání a volba rychlosti

Sestavený ventilátor připojte do el. zásuvky. Jednotlivé rychlosti volíte stiskem tlačítek na ovládacím přepínači P5. Tlačítka ve stejném pořadí jako je tento popis mají tyto funkce:

Tlačitko (2) - vysoká rychlost proudění vzduchu Tlačítko (1) - nízká rychlost proudění vzduchu Tlačítko (0) - vypnuto

Oscilace

Oscilace je volitelná pouze ZAP nebo VYP. Volbu provedete zamáčknutím (= ZAP) nebo povytažením (= VYP) ovladače oscilace P2. Zamáčknutím začne ventilátor oscilovat zleva doprava a zpět.

IV. ÚDRŽBA

Před čistěním spotřebič odpojte ze zásuvky. Jednotlivé části vyčistěte vlhkou látkou nebo houbou. Zabraňte vniknutí vody do přístroje.

V. ODSTRAŇOVÁNÍ PORUCH

Přístroj nefunguje

• Zkontrolujte pevné usazení přívodního kabelu

• Zkontrolujte, zda je v zásuvce elektrické napětí. Pro kontrolu můžete použít jiný

elektrický spotřebič.

• Zkontrolujte, není-li poškozen přívodní kabel.

VI. TECHNICKÁ SPECIFIKACE

- Stolní ventilátor

- Vhodný pro použití v domácnostech i na chatách

- Průměr ventilátoru 23 cm

- 2 rychlosti foukání vzduchu

- Jednoduché ovládání pomocí tlačítek

- Nastavitelný úhel sklonu foukání vzduchu

- Možnost oscilace

- Nízká energetická spotřeba

- Protiskluzové nožky zajišťující stabilitu

- Deklarovaná hladina akustického výkonu 45 dB(A) re 1pW

- Délka přívodního kabelu 1,5 m

- Příkon 23 W

- Třída ochrany: II

- Napájení: 230 V ~ 50 Hz

- Rozměry: 24 x 35 x 18,5 cm

- Hmotnost (NETTO): 1,6 kg

CZ - 6

Spotřeba elektrické energie ve vypnutém stavu je 0,00 W.

Údržbu rozsáhlejšího charakteru nebo údržbu, která vyžaduje zásah do vnitřních částí spotřebiče, musí provést odborný servis! Nedodržením pokynů výrobce zaniká právo na záruční opravu!

Nepodstatné odchylky od standardního provedení, které nemají vliv na funkci výrobku, si výrobce vyhrazuje.

VII. LEGISLATIVA A EKOLOGIE

Na výrobek bylo vydáno ES prohlášení o shodě podle zákona č. 22/1997 Sb. v platném znění. Výrobek splňuje požadavky níže uvedených nařízení vlády v platném znění:

– NV č. 17/2003 Sb., kterým se stanoví technické požadavky na elektrická zařízení

nízkého napětí (odpovídá Směrnici Rady č. 2006/95/ES v platném znění).

–

NV č. 616/2006 Sb., kterým se stanoví technické požadavky na výrobky z hlediska jejich

elektromagnetické kompatibility (odpovídá Směrnici Rady č. 2004/108/ES v platném znění). – NV č. 481/2012 Sb., Nařízení vlády o omezení používání některých nebezpečných látek

v elektrických a elektronických zařízeních (odpovídá Směrnici Evropského parlamentu

a Rady 2011/65/EU v platném znění).

VAROVÁNÍ: NEVYSTAVUJTE SPOTŘEBIČ DEŠTI NEBO VLHKOSTI ABYSTE PŘEDEŠLI VZNIKU POŽÁRU NEBO ÚRAZU ELEKTRICKÝM PROUDEM. VŽDY SPOTŘEBIČ VYPNĚTE ZE ZÁSUVKY KDYŽ JEJ NEPOUŽÍVÁTE NEBO PŘED

OPRAVOU. V PŘÍSTROJI NEJSOU ŽÁDNÉ ČÁSTI OPRAVITELNÉ SPOTŘEBITELEM. VŽDY SE OBRACEJTE NA KVALIFIKOVANÝ AUTORIZOVANÝ SERVIS. PŘÍSTROJ JE POD NEBEZPEČNÝM NAPĚTÍM.

Informace o ochraně životního prostředí

Udělali jsme to nejlepší pro snížení množství obalů a zajistili jsme jejich snadné rozdělení na 3 materiály: lepenka, papírová drť a roztažený polyetylén. Tento přístroj obsahuje materiály, které mohou být po demontáži specializovanou společností recyklovány. Dodržujte prosím místní nařízení týkající se nakládání s balícími materiály, vybitými bateriemi a starým zařízením.

Likvidace starého elektrozařízení a použitých baterií a akumulátorů

Tento symbol na výrobku, jeho příslušenství nebo na jeho obalu označuje, že s výrobkem nesmí být nakládáno jako s domácím odpadem. Po ukončení životnosti odevzdejte prosím výrobek nebo baterii (pokud je přiložena) v příslušném místě zpětného odběru, kde bude provedena recyklace tohoto elektrozařízení a baterií. V Evropské unii a v ostatních evropských zemích existují místa zpětného odběru vysloužilého elektrozařízení. Tím, že zajistíte správnou likvidaci výrobku, můžete předejít

možným negativním následkům pro životní prostředí a lidské zdraví, které se mohou v opačném případě projevit jako důsledek nesprávné manipulace s tímto výrobkem nebo baterií či akumulátorem. Recyklace materiálů přispívá k ochraně přírodních zdrojů. Z tohoto důvodu prosím nevyhazujte vysloužilé elektrozařízení a baterie / akumulátory do domovního odpadu.

CZ - 7

Informace o tom, kde je možné vysloužilé elektrozařízení zdarma odložit, získáte u vašeho prodejce, na obecním úřadě nebo na webu www.elektrowin.cz. Informace o tom, kde můžete zdarma odevzdat použité baterie nebo akumulátory, získáte také u vašeho prodejce, na obecním úřadě a na webu www.ecobat.cz. Dovozce zařízení je registrován u kolektivního systému Elektrowin a.s. (pro recyklaci elektrozařízení) a u kolektivního systému ECOBAT s.r.o. (pro recyklaci baterií a akumulátorů).

DO NOT IMMERSE IN WATER OR OTHER LIQUIDS – Neponořovat do vody nebo jiných tekutin. TO AVOID DANGER OF SUFFOCATION, KEEP THIS PLASTIC BAG AWAY FROM BABIES AND CHILDREN. DO NOT USE THIS BAG IN CRIBS, BEDS, CARRIAGES OR PLAYPENS. THIS BAG IS NOT A TOY. Nebezpečí udušení. Nepoužívejte tento sáček v kolébkách, postýlkách, kočárcích nebo dětských ohrádkách PE sáček odkládejte mimo dosah dětí. Sáček není na hraní.

Výrobce: HP Tronic Zlín, spol. s r.o., Prštné-Kútiky, Zlín

UPOZORNĚNÍ

CZ - 8

Vážený zákazník, ďakujeme Vám za zakúpenie nášho produktu. Pred uvedením tohto prístroja do prevádzky, si veľmi pozorne prečítajte návod na obsluhu a tento návod spolu so záručným listom, dokladom o predaji a podľa možností aj s obalom a vnútorným vybavením obalu dobre uschovajte. Elektrický ventilátor zabezpečuje potrebnú cirkuláciu vzduchu predovšetkým v letných mesiacoch, je však určený pre prevádzku v prostredí, kde okolitá teplota nie je vyššia ako 40 °C.

I. BEZPEČNOSTNÉ UPOZORNENIA

– Skontrolujte, či údaj na typovom štítku zodpovedá napätiu vo vašej elektrickej zásuvke.

Vidlicu napájacieho prívodu treba pripojiť do správne zapojenej a uzemnenej zásuvky podľa STN!

– Tento spotrebič môžu používať deti vo veku 8 rokov a staršie

a osoby so zníženými fyzickými alebo mentálnymi schopnosťami alebo nedostatkom skúseností a znalostí, pokiaľ sú pod dozorom alebo boli poučené o používanie tohto spotrebiča bezpečným spôsobom a rozumie prípadným nebezpečenstvom. Deti si so spotrebičom nesmú hrať. Čistenie a údržbu vykonávanú užívateľom nesmú vykonávať deti bez dozoru. Deti mladšie ako 8 rokov sa musia držať mimo dosah spotrebiča a jeho prívodu.

– Pred výmenou príslušenstva alebo prístupných časti, ktoré sa pri

používaní pohybujú, pred montážou a demontážou, pred čistením alebo údržbou, spotrebič vypnite a odpojte od el. siete vytiahnutím vidlice napájacieho prívodu z elektrickej zásuvky!

– Vždy odpojte spotrebič od napájania, ak ho nechávate bez dozoru

a pred montážou, demontážou alebo čistením.

– Nikdy spotrebič nepoužívajte, ak má poškodený napájací prívod

alebo vidlicu, ak nepracuje správne, ak spadol na zem a poškodil sa alebo spadol do vody. V takýchto prípadoch zaneste spotrebič do odborného servisu na preverenie jeho bezpečnosti a správnej funkcie.

– Ak je napájací prívod tohto spotrebiča poškodený, musí byť prívod

nahradený výrobcom, jeho servisným technikom alebo podobne kvalifikovanou osobou, aby sa tak zabránilo vzniku nebezpečnej situácie.

– Ventilátor sa nesmie ponoriť do vody alebo iných tekutín (ani čiastočne) ani

používať v blízkosti vaní, spŕch, umývadiel alebo iných nádob obsahujúcich vodu vrátane bazénu! Ak by ventilátor do vody predsa len spadol, nevyberajte ho! Najskôr

vytiahnite vidlicu napájacieho prívodu z elektrickej zásuvky a až potom ventilátor vyberte. V takých prípadoch odneste spotrebič na kontrolu do špecializovaného servisu, aby preverili, či je bezpečný a správne funguje.

SK - 9

– Spotrebič je určený len pre použitie v domácnostiach a pre podobné účely (v obchodoch,

kanceláriách a podobných pracoviskách, v hoteloch, moteloch a iných obytných prostrediach, v podnikoch zaisťujúcich nocľah s raňajkami)! Nie je určený pre komerčné použitie!

– Ventilátor nepripevňujte na stenu alebo strop. – Nepoužívajte spotrebič vonku. – Vidlicu napájacieho prívodu nezasúvajte do elektrickej zásuvky a nevyťahujte ju

z nej mokrými rukami a ťahaním za napájací prívod!

– Spotrebič se nesmie používať ani v kúpeľni v zonách 0, 1 a 2, viz IEC 364 – 3

(HD 384.3 S1) a v bezprostrednej blízkosti vane, sprchy alebo pri bazéne.

–

Spotrebič nesmie byť používaný vo vlhkom alebo mokrom prostredí a v akomkoľvek prostredí s nebezpečenstvom požiaru alebo výbuchu (priestory kde sú skladované

chemikálie, palivá, oleje, plyny, farby a ďalšie horľavé, prípadne prchavé, látky).

– Spotrebič používajte iba na miestach, kde nehrozí jeho prevrhnutie a v dostatočnej

vzdialenosti od predmetov (ako sú napr. záclony, závesy atď.), tepelných zdrojov (napr.

kachlí, sporáka, radiátorov, teplovzdušnej rúry, grilu) a vlhkých povrchov (drezov, umývadiel a pod.).

– Dbajte, aby do spotrebiča nevnikli nečistoty (napríklad chuchvalce prachu, vlasov

a pod.). V prípade nasatia takýchto nečistôt spotrebič vyčistite (pozri text IV. ÚDRŽBA).

– Zapnutý ventilátor neodkladajte na mäkké povrchy (napr. posteľ, uteráky, bielizeň,

koberce).

– Ventilátor nezapínajte, pokiaľ nie je kompletne zostavený alebo pokiaľ sú kryty vrtule

poškodené.

– Nie je prípustné akýmkoľvek spôsobom upravovať povrch spotrebiča (napr. pomocou

samolepiacej tapety, fólie, a pod.)!

– Pri manipulácii so spotrebičom postupujte tak, aby ste sa neporanili. –

Pred každým pripojením spotrebiča do elektrickej siete skontrolujte, či sú tlačidlá na ovládacom paneli v polohe vypnuté a po použití vždy odpojte spotrebič od elektrickej siete.

– V prúde vzduchu vychádzajúceho z spotrebiča sa nesmú nachádzať žiadne spotrebiče

s otvoreným plameňom, pretože hrozí nebezpečenstvo narušenia procesu horenia.

– Nikdy na seba (alebo zvieratá) nenechajte pôsobiť po dlhší čas prúd vzduchu. Môže to

spôsobovať zdravotné problémy.

– Používajte iba originálne diely určené pre tento typ. – Otvory na priechod vzduchu sa nesmú zakrývať. – Nikdy nevsúvajte prsty ani iné predmety do vstupných a výstupných otvorov ventilátora. – Pravidelne kontrolujte stav napájacieho prívodu spotrebiča.

– Napájací prívod nikdy neklaďte na horúce plochy, ani ho nenechávajte visieť cez okraj

stola alebo pracovnej dosky. Zavadením alebo zaťahaním za prívod napr. deťmi môže dôjsť k prevrhnutiu či stiahnutiu spotrebiča a následne k vážnemu zraneniu!

– Napájací prívod nesmie byť poškodený ostrými alebo horúcimi predmetmi, otvoreným

plameňom, nesmie byť ponáraný do vody ani sa ohýbať cez ostré hrany. – Nenavíjajte napájací prívod okolo spotrebiča, predĺžite tým životnosť prívodu. – V prípade potreby použitia predlžovacieho prívodu je nutné, aby nebol poškodený

a vyhovoval platným normám. – VAROVANIE: Pri nesprávnom používaní prístroja, ktoré nie je v súlade s návodom na

obsluhu, existuje riziko poranenia. – Prípadné texty v cudzom jazyku a obrázky uvedené na obaloch, alebo výrobku, sú preložené

a vysvetlené na konci tejto jazykovej mutácie.

SK - 10

– Tento spotrebič vrátane príslušenstva používajte iba na účel, na ktorý je určený tak, ako

je popísané v tomto návode. Spotrebič nikdy nepoužívajte na žiadny iný účel. – Výrobca nezodpovedá za škody spôsobené nesprávnym zaobchádzaním so spotrebičom

a príslušenstvom (napr. úraz el. prúdom, požiar) a nie je povinný poskytnúť záruku na

spotrebič v prípade nedodržania zhora uvedených bezpečnostných upozornení.

II. OPIS SPOTREBIČA

P1 Jednotka motoru P9 Predný chranný kryt P2 Ovládač oscilácie P10 Základňa P3 Kĺb pre nastavenie uhlu sklonu P11 Spona P4 Napájací prívod P12 Skrutky A P5 Prepínač rýchlostí P13 Dekoratívny kryt P6 Zadný ochranný kryt P14 Skrutka B P7 Matica krytu P15 Hriadeľ P8 Vrtuľa

P10

P15

P11

P13

P12

P14

III. POKYNY NA OBSLUHU

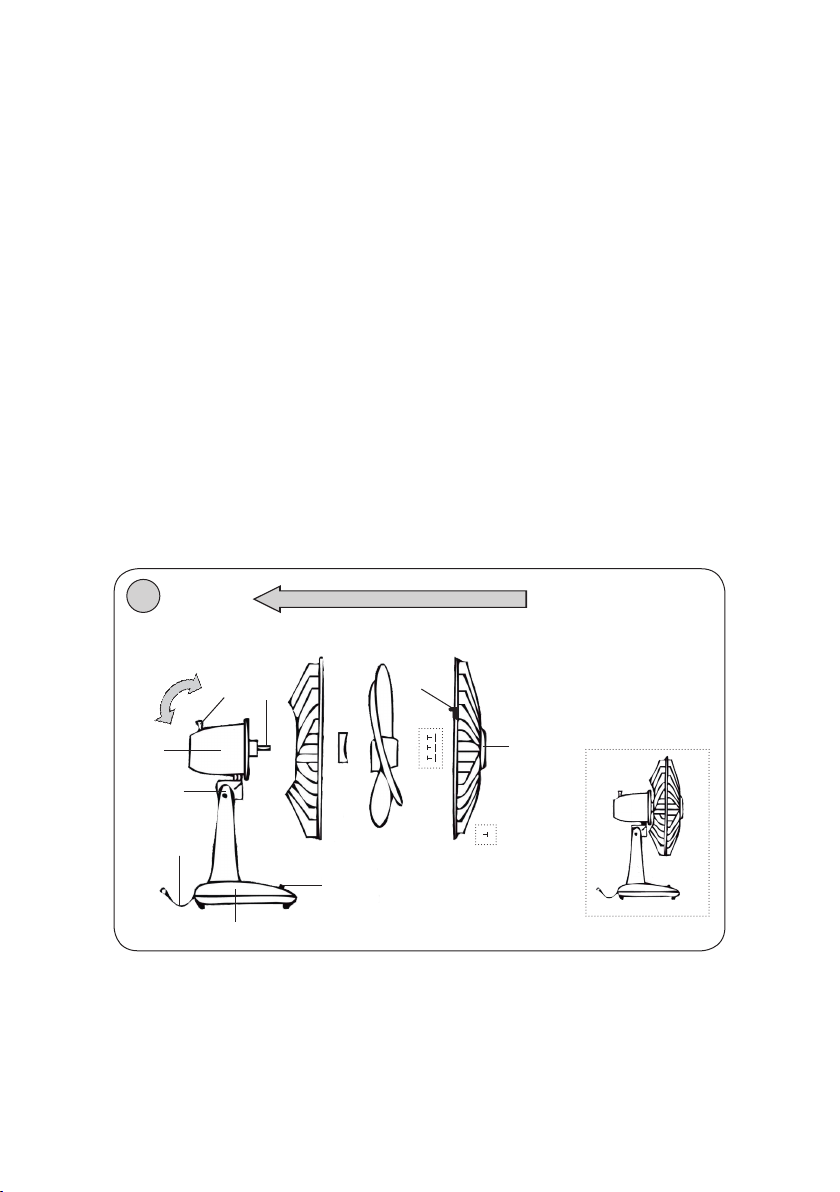

Zostavenie ventilátoru (viď obr. 1)

Vyberte jednotlivé diely ventilátoru a odstráňte všetok obalový materiál.

1) Z jednotky motoru P1 odskrutkujte maticu krytu P7.

2) Na jednotku motoru umiestite zadný ochranný kryt P6. Tento zaistite zašraubovaním

matice krytu P7.

3) Na hriadeľ P15 motoru nasuňte vrtuľu P8.

4) Na predný kryt P9 pripevnite dekoratívny kryt P13 a dotiahnite skrutky P12.

5) Pre dokončenie priložte predný ochranný kryt xx1 na zadný ochranný kryt P9 zaistite

ho pomocou spôn P11 a skrutkou P12.

6) Ak chcete, môžete nastaviť na záver uhol sklonu fúkania vzduchu. K tomu slúži kĺb P3.

SK - 11

+ 25 hidden pages
