GAGGENAU DF 240 User Manual [fr]
Gaggenau
Notice d’utilisation
Lave–vaisselle
9000 462 260 (8909)
DF240
DF241
h
Start
h
h : min.
1
5
2
89
4
6
7
3
10
11
Reset 3 sec.
ABC
21
22
24
25
26
27
28
29
30
31
32
33
23
20
3
fr Table des matières
Consignes de sécurité 4
Au moment de la livraison 4
Au moment de l’installation 4
Emploi au quotidien 4
Si présence d'enfants 4
Verrouillage de la porte 4
En cas de dégâts 5
Elimination de l'appareil usagé 5
Faire connaissance de l'appareil 5
Bandeau de commande 5 Compartiment intérieur de l'appareil 5
Adoucisseur d'eau 6
Réglage 6
Tableau des duretés de l’eau 6
Sel spécial 7
Utilisation de sel spécial 7
Utilisation de détergents additionnés de sel 7
Éteindre le voyant de l’adoucisseur 7
Liquide de rinçage 8
Régler la quantité de liquide de rinçage 8
Éteindre le voyant d’ajout de liquide de rinçage 8
Vaisselle 9
Vaisselle non adaptée 9
Verres et vaisselle endommagés 9
Rangement 9
Sortir la vaisselle 9

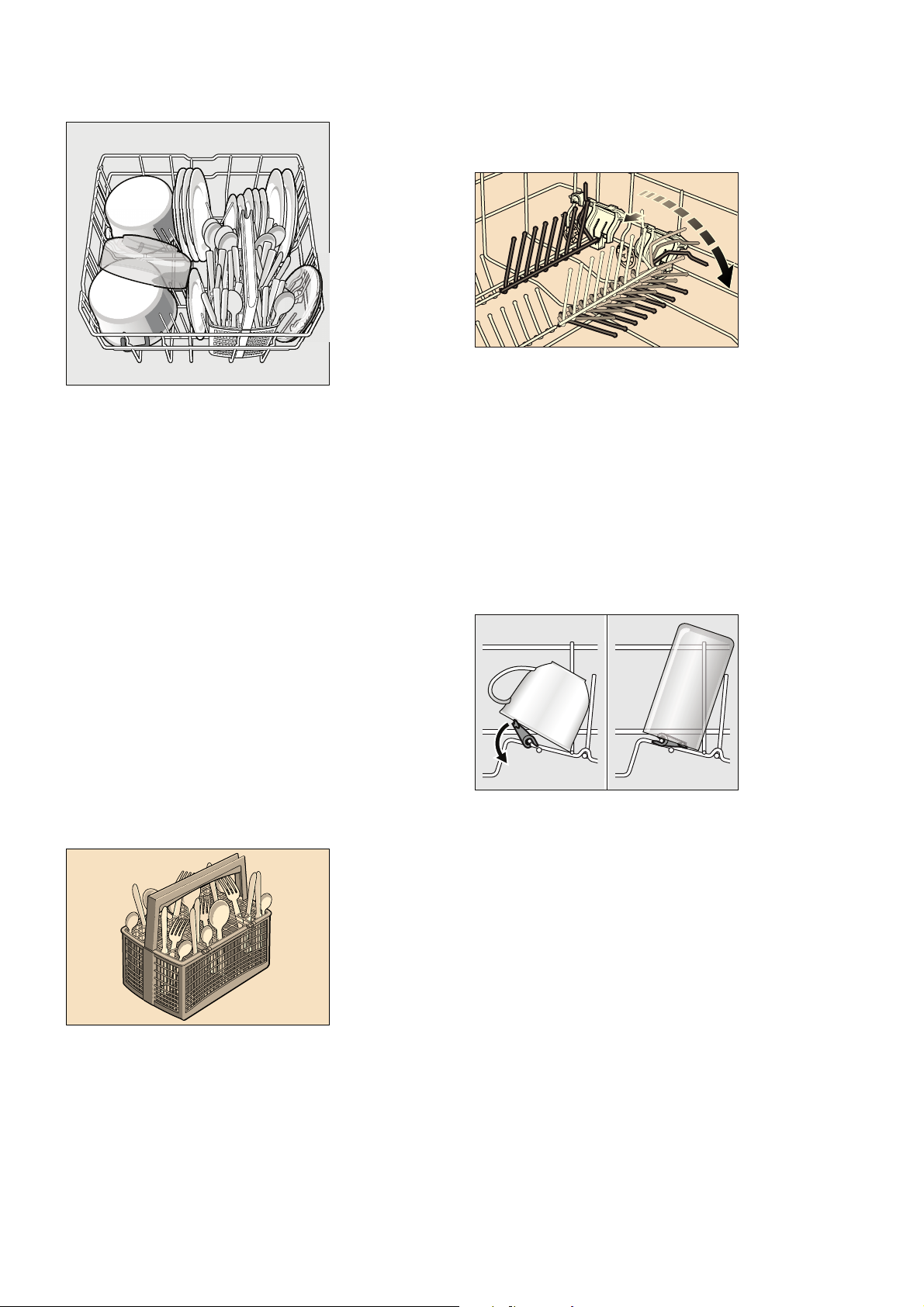

Tasses et verres 9
Casseroles 10
Panier à couverts 10
Tiges rabattables 10
Étrier appuie-tasse 10
Support pour petites pièces 11
Tablette à couteaux 11
Modifier la hauteur des paniers 11
Détergent 12
Remplissage du détergent 12
Détergent mixte 13
Tableau des programmes 14
Sélection de programme 14
Remarques concernant les essais comparatifs 14
Fonctions supplémentaires 15
Turbo 15
Demi-charge 15
Hygiène 15
Zone intensive 15
Extra sec 15
Energy Save 15
Lavage de la vaisselle 16
Données de programme 16
Aquasensor 16
Enclenchement de l'appareil 16
Affichage visuel pendant le déroulement
du programme 16
Affichage du temps de marche restant 16
Départ différé 17
Fin du programme 17
Extinction automatique en fin de programme 17
Mise hors tension de l'appareil 17
Interruption du programme 18
Abandon du programme 18
Changement de programme 18
Séchage intensif 18
Éclairage 19
Entretien et nettoyage 19
Etat général de la machine 19
Sel spécial et liquide de rinçage 19
Filtres 20
Bras d'aspersion 20
Pompe de vidange 21
Remédier soi-même aux petits défauts 21
... A la mise en marche 21
... lors du réglage 21
... sur l'appareil 22
... au lavage 22
... la vaisselle 23
Service après-vente 24
Installation 24
Consignes de sécurité 24
Livraison 25
Données techniques 25
Mise en place 25
Branchement des eaux usées 26

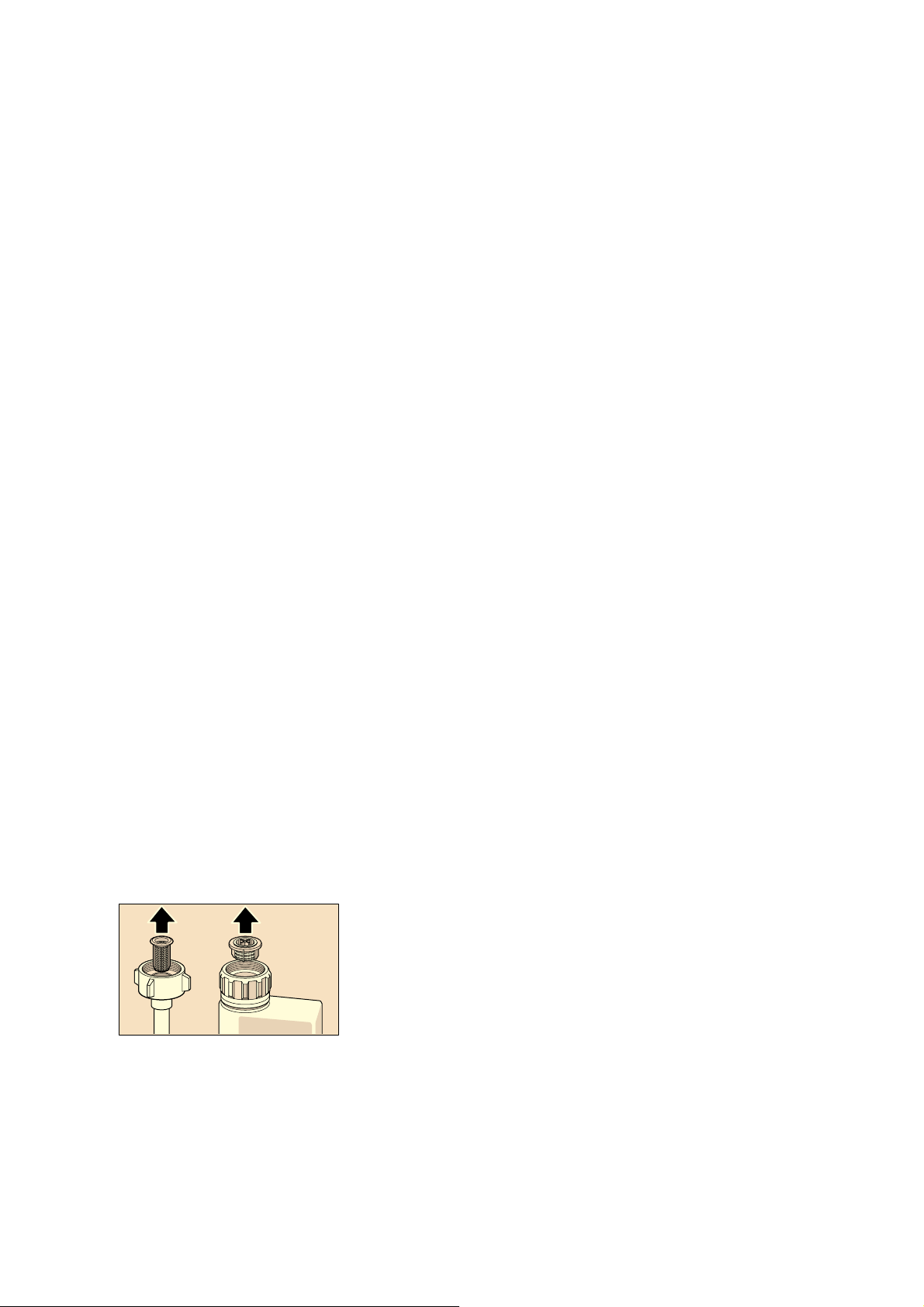

Branchement d’eau d’appoint 26
Raccordement à l'eau chaude 26
Branchement électrique 27
Démontage 27
Transport 27
Protection antigel (Vidange de l’appareil) 27
Mise au rebut 28
Emballage 28
Appareils usagés 28
4
Consignes de sécurité
Au moment de la livraison
1 Vérifiez immédiatement l’absence de dommages
dûs au transport au niveau de l’emballage
et du lave-vaisselle. Ne faites pas fonctionner
un appareil endommagé, mais demandez conseil
à votre fournisseur.
2 Veuillez vous débarrasser de l’emballage
de façon réglementaire.
3 L’emballage et ses parties constituantes ne sont
pas des jouets ; les tenir hors de portée
des enfants. Risque d’asphyxie avec les cartons
pliants et les feuilles.
Au moment de l’installation
Pour savoir comment installer et raccorder
correctement l’appareil, lisez le chapitre
« Installation ».
Emploi au quotidien
N'utilisez le lave-vaisselle que dans votre foyer
et seulement dans le but indiqué : pour laver
la vaisselle de votre foyer.
Les personnes, enfants compris, qui en raison
de leur capacités physiques, sensorielles
ou intellectuelles, ou qui par manque
d'expérience ou de connaissances ne sont pas
en mesure de se servir de l'appareil de manière
sûre, ne pourront utiliser cet appareil que sous
surveillance ou après en avoir reçu instruction
d'une personne responsable.
Ne vous asseyez pas sur la porte ouverte et ne
montez pas dessus. L'appareil risquerait
de se renverser.
Dans le cas des appareils indépendants,
rappelez-vous que l'appareil peut se renverser
si vous avez surchargé les paniers.
Ne versez jamais de solvant dans le compartiment
de lavage. Risque d'explosion.
Pendant le déroulement d'un programme,
n'ouvrez la porte que prudemment. Il y a risque
que de l’eau chaude gicle hors de l’appareil.
Pour éviter de vous blesser ou de trébucher, il ne
faudrait ouvrir le lave-vaisselle que brièvement,
uniquement au moment de le charger et
de le décharger.
Veuillez respecter les consignes de sécurité
et d'utilisation apposées sur les emballages
des détergents et des liquides de rinçage.
ã=Mise en garde
Les couteaux et autres ustensiles à arêtes tranchantes
devront être rangés dans le panier à couverts avec
leurs pointes tournées vers le bas, ou couchés sur
la tablette * à couteaux.
* Selon le modèle
Si présence d'enfants
Utilisez la protection enfants si présente. Vous
en trouverez la description derrière dans
la couverture/l’enveloppe.
Ne permettez jamais aux enfants de jouer avec
l’appareil ou de le piloter.
Éloignez les enfants du détergent et du liquide
de rinçage. Les détergents peuvent provoquer
des brûlures chimiques dans la bouche, la gorge
et les yeux, et conduire à une asphyxie.
Éloignez les enfants du lave-vaisselle ouvert.
L’eau présente dans le compartiment à vaisselle
n’est pas potable, elle peut contenir des résidus
de détergent.
Veillez à ce que les enfants ne cherchent pas
à introduire les doigts dans la coupelle
interceptrice de pastille 1:. Ils risqueraient
de coincer leurs petits doigts dans les fentes.
Si l'appareil a été monté sur un meuble, veillez
bien, au moment d'ouvrir et de fermer la porte,
à ce que les enfants ne se fassent pas pincer
ou écraser un membre entre la porte de l'appareil
et celle du meuble en dessous.
Protection-enfants
(verrouillage de la porte) *
La description de la protection-enfants se trouve
derrière dans la jaquette.
* Selon le modèle
5
En cas de dégâts
Les réparations et interventions sont
exclusivement réservées à des spécialistes. Les
réparations et interventions exigent
de déconnecter l’appareil du secteur.
Débranchez la fiche mâle ou ramenez
le disjoncteur en position éteinte. Ramenez
le robinet d'eau en position fermée.
Elimination de l'appareil usagé
1 Pour éviter tout accident ultérieur, rendez
immédiatement inutilisables les appareils qui ont
fini de servir.
2 Confiez cet appareil à un circuit de mise au rebut
réglementaire.
ã=Mise en garde
Les enfants risquent de s'enfermer dans l'appareil
(risque d'étouffement) ou de se retrouver dans
d'autres situations dangereuses.
Pour cette raison : débranchez la fiche mâle
de la prise de courant, sectionnez le cordon
d'alimentation électrique et jetez-le. Détruisez
la serrure de la porte de sorte que cette dernière ne
puisse plus fermer.
Faire connaissance de l'appareil
Les figures représentant le bandeau de commande
et le compartiment intérieur de l'appareil se trouvent
en début de notice, dans l'enveloppe.
Le texte fait référence aux différents numéros
de position qui y figurent.
Bandeau de commande
** Le nombre dépend du modèle
Compartiment intérieur
de l'appareil
* Selon le modèle
( Interrupteur MARCHE / ARRÊT
0 Touches de programmation **
8 Indicateur chiffré
@ Mention « Vérifier l'arrivée d'eau »
H Indicateur de remplissage du sel
P Indicateur de manque de liquide de rinçage
X Affichage du départ différé
` Départ différé
h Fonctions supplémentaires **
)" Touche START
)* Touche d'ouverture de porte
1" Éclairage *
1* Panier à vaisselle supérieur
12 Tablette à couteaux *
1: Coupelle interceptrice des pastilles
1B Bras de lavage rotatif supérieur
1J Bras de lavage rotatif inférieur
1R Réservoir de sel spécial
1Z Filtres
1b Panier à couverts
1j Panier à vaisselle inférieur
9" Réservoir de liquide de rinçage
9* Compartiment à détergent
92 Verrou de fermeture du compartiment
à détergent
9: Plaque signalétique
6
Adoucisseur d'eau
Pour obtenir un bon résultat de lavage, le lavevaisselle a besoin d'une eau pauvre en calcaire, sinon
des dépôts de tartre blancs apparaîtront sur
la vaisselle et l'intérieur de l'appareil.
Il faut adoucir l’eau du robinet présentant une dureté
supérieure à 7° dH (depuis la valeur
de réglage •:‹‚) Ceci a lieu à l'aide d'un sel spécial
(sel de régénération) situé dans l'adoucisseur du lavevaisselle.
Le réglage, donc la quantité de sel requise, dépend
de la dureté de l’eau du robinet dans votre région
(voir le tableau).
Réglage
La quantité de sel à ajouter est réglable entre •:‹‹
et •:‹ˆ.
Sur la valeur de réglage •:‹‹ l’appareil n'a pas
besoin de sel.
1 Déterminez la dureté de l’eau du robinet. Votre
compagnie distributrice des eaux vous
renseignera à ce sujet.
2 Pour connaître la valeur de réglage, consultez
le tableau des duretés de l’eau.
3 Ouvrez la porte.
4 Amenez l’interrupteur MARCHE / ARRÊT (
en position allumée.
5 Maintenez la touche de programmation #
appuyée et appuyez sur la touche START )"
jusqu'à ce que les chiffres s’affichent •:‹ ...
6 Relâchez ces deux touches.
Le voyant lumineux de la touche # clignote et à l'indicateur chiffré 8 s'affiche la valeur réglée àlafabrication•:‹….
Pour modifier ce réglage :
1 Appuyez sur la touche 3.
Chaque fois que vous appuyez sur
la touche •:‹ˆ, la valeur de réglage augmente
d'une position •:‹‹ (arrêt).
2 Appuyez sur la touche START )".
La valeur réglée est mémorisée dans l'appareil.
3 Fermez la porte.
Tableau des duretés de l’eau
•:‹‹
•:‹‚
•:‹ƒ
•:‹„
•:‹…
•:‹†
•:‹‡
•:‹ˆ
Dureté de
l'eau °fH
eau non dure
intermédiaire
eau dure
0‒11
12‒15
16‒17
18‒21
22‒29
30‒37
38‒54
55‒89
mmol/l
0‒1,1
1,2‒1,4
1,5‒1,8
1,9‒2,1
2,2‒2,9
3,0‒3,7
3,8‒5,4
5,5‒8,9
Valeur réglée
sur la machine
Plage de
dureté
eau dure
eau dure
intermédiaire
intermédiaire
eau non dure
7
Sel spécial
Utilisation de sel spécial
Le rajout de sel doit toujours avoir lieu avant d'utiliser
l’appareil. Ceci permet une évacuation immédiate
de la solution saline qui a débordé et empêche
la cuve de lavage de se corroder.
1 Ouvrez le bouchon à vis du réservoir de sel 1R.
2 Remplisez le réservoir d’eau (opération
nécessaire uniquement lors de la première mise
en service).
3 Versez ensuite le sel spécial (n'utilisez jamais
de sel de cuisine ni de pastilles).
Ceci refoule l’eau qui s’écoule.
Rajoutez à nouveau du sel spécial dès que le voyant
de manque de sel H s’allume sur le bandeau.
* Selon le modèle
Utilisation de détergents
additionnés de sel
Si vous utilisez des détergents mixtes contenant
du sel, vous pourrez d'une manière générale renoncer
au sel spécial jusqu’à un degré de dureté de l’eau
de 21° dH (37° fH, 26° Clarke, 3,7 mmol/l). Si l’eau
présente une dureté supérieure à 21° dH, il faudra ici
aussi utiliser du sel spécial.
Éteindre le voyant de manque
de sel / de l’adoucisseur
Si le voyant de manque de sel H gêne (p. ex. si vous
utilisez des détergents combinés contenant du sel),
vous pouvez le désactiver.
Procédez comme décrit à la rubrique « Régler
l’adoucisseur d’eau » et réglez la valeur sur •: ‹‹.
Cette action éteint l’adoucisseur d’eau
et le voyant de manque de sel.
ã=Mises en garde
Ne versez jamais de détergent dans le réservoir
de sel spécial. Ceci entraînerait la destruction
de l'adoucisseur.
Pour protéger contre la corrosion, il faut que
l’ajout de sel ait toujours lieu immédiatement
avant d’allumer l’appareil.
*
8
Liquide de rinçage
Dès que l'indicateur de manque de liquide de
rinçage P s'allume sur le bandeau, ceci signifie
qu'il n'en reste plus que pour 1 à 2 lavages. Il faudrait
rajouter du liquide de rinçage.
Le liquide de rinçage sert à obtenir une vaisselle et
des verres brillants et sans traces. Utilisez
uniquement du liquide de rinçage pour lave-vaisselle
ménager.
Les détergents combinés, à additif de rinçage ne sont
utilisables qu’avec de l’eau d’une dureté non
supérieure à 21° dH (37° fH, 26° Clarke, 3,7 mmol/
l). Si l’eau présente une dureté supérieure à 21° dH,
il faudra ici aussi utiliser du produit de rinçage.
1 Ouvrez le réservoir 9" : appuyez sur la patte
située contre le couvercle et soulevez.
2 Versez doucement le liquide de rinçage ; il doit
arriver jusqu’au repère de maximum sur l’orifice
de remplissage.
3 Fermez le couvercle jusqu'à ce qu'il encrante
audiblement.
4 A l'aide d'un essuie-tout, essuyez le liquide
de rinçage qui a éventuellement débordé, ceci
afin d'éviter un dégagement exagéré de mousse
lors du prochain lavage.
Régler la quantité de liquide
de rinçage
La quantité de liquide de rinçage ajouté est réglable
entre §:‹‹ et §:‹‡. En usine, l’appareil a été réglé
sur le niveau §:‹†.
Ne modifiez la quantité de liquide de rinçage que si
des stries (réduisez la quantité) ou des taches d’eau
(augmentez la quantité) sont restées sur la vaisselle.
1 Ouvrez la porte.
2 Amenez l’interrupteur MARCHE / ARRÊT (
en position allumée.
3 Maintenez la touche de programmation #
appuyée et appuyez sur la touche START )"
jusqu'à ce que les chiffres s’affichent • :‹...
4 Relâchez ces deux touches.
Le voyant lumineux de la touche # clignote
et à l'indicateur chiffré 8 s'affiche la valeur
réglée àlafabrication•:‹….
5 Appuyez sur la touche de programmation #
jusqu'à ce que la valeur §:‹† réglée en usine
s’affiche 8.
Pour modifier ce réglage :
1 Appuyez sur la touche 3.
Chaque fois que vous appuyez sur la touche,
la valeur de réglage augmente d'un cran ; une fois
la valeur §:‹‡, la valeur de réglage augmente
d'une position §:‹‹ (arrêt).
2 Appuyez sur la touche START )".
La valeur réglée est mémorisée.
3 Fermez la porte.
Éteindre le voyant d’ajout de liquide
de rinçage
Si le voyant de manque de liquide de rinçage P
gêne (p. ex. si vous utilisez des détergents combinés
à fonction de rinçage), vous pouvez le désactiver.
Procédez comme décrit à la rubrique « Régler
la quantité de liquide de rinçage » et réglez
la valeur sur §:‹‹.
Cette action désactive le voyant P de manque
de liquide de rinçage.
max
9
Vaisselle
Vaisselle non adaptée
Les couverts et la vaisselle en bois.
Verres décoratifs délicats, vaisselle d’art
et antique. Leurs décors ne résistent pas au lavevaisselle.
Pièces en plastique non résistantes à la chaleur.
Vaisselle en cuivre et en étain.
Vaisselle salie par de la cendre, de la cire,
de la graisse lubrifiante ou de la peinture.
Les décorations de surglaçure, les pièces
en aluminium et en argent peuvent décolorer
et se ternir lors du lavage. De même certains types
de verre (comme les objets en cristal p. ex.) peuvent
devenir opaques à la suite de lavages répétés.
Verres et vaisselle endommagés
Causes :
Type de verre et procédé de fabrication
de ce dernier.
Composition chimique du détergent.
Température de l'eau du programme de lavage.
Recommandation :
N'utilisez que des verres et de la porcelaine
désignés par le fabricant comme allant au lavevaisselle.
Utilisez un détergent ménageant la vaisselle
et marqué comme tel.
En fin de programme, sortez les verres et
les couverts le plus rapidement possible du lavevaisselle.
Rangement
1 Enlevez les résidus alimentaires grossiers. Un
pré-rinçage sous l'eau du robinet n'est pas
nécessaire.
2 Rangez la vaisselle de telle sorte
de sorte qu’elle repose de façon sûre et ne
puisse pas se renverser.
de sorte que l’ouverture de tous les récipients
regarde vers le bas.
debout inclinée lorsque les pièces présentent
un galbe prononcé, afin que l’eau puisse
s’écouler.

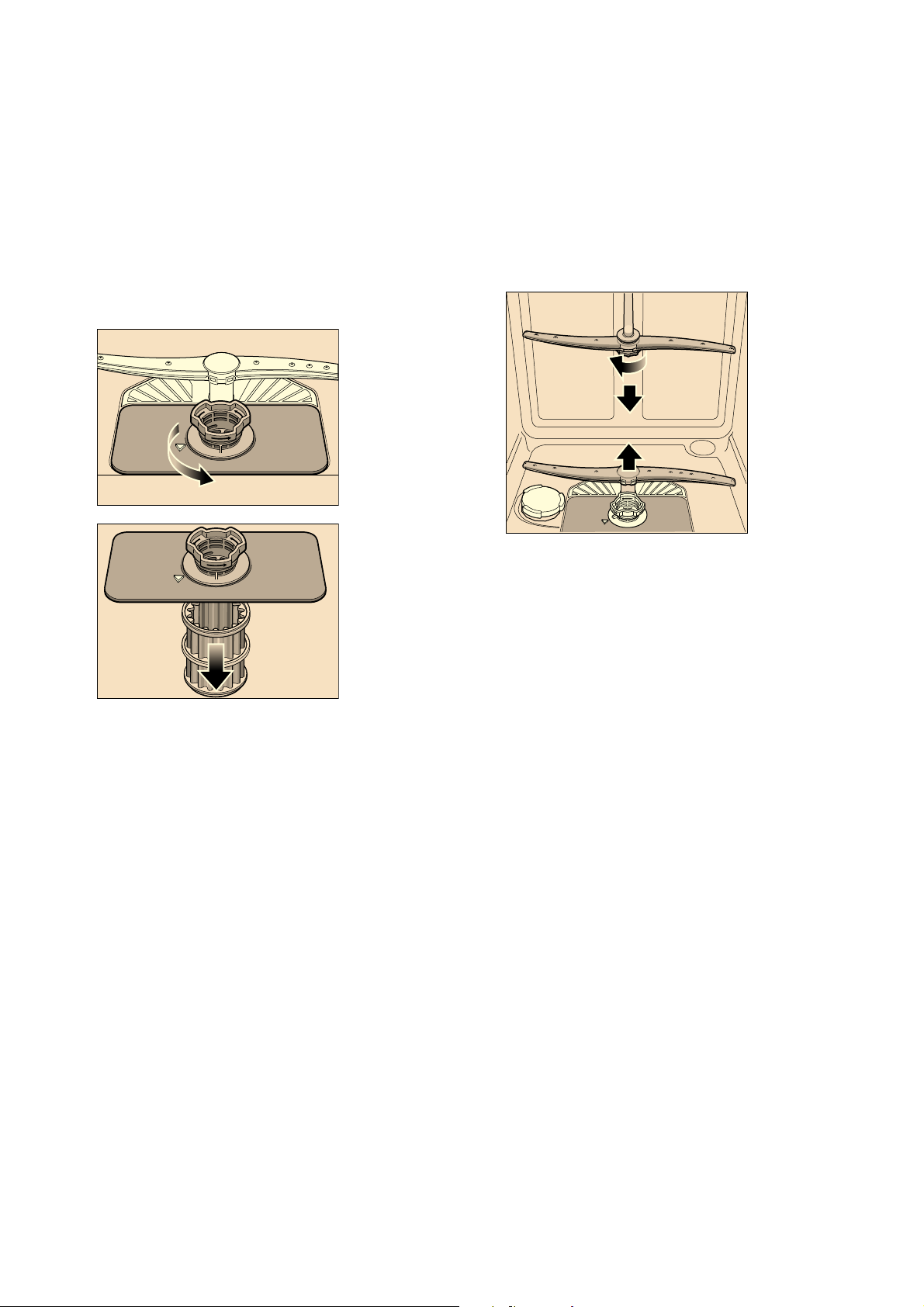

cela n’empêche pas la rotation des deux bras
asperseurs 1B et 1J.
Les très petits ustensiles ne vont pas au lave-vaisselle
car ils risqueraient de tomber des paniers.
Sortir la vaisselle
Pour empêcher que des gouttes d’eau ne tombent
du panier supérieur sur la vaisselle du panier
inférieur, il est recommandable de vider l’appareil
en commençant par le bas.
La vaisselle chaude craint les chocs ! Pour cette
raison, laissez-la en fin de programme refroidir dans le
lave-vaisselle jusqu'à ce que vous puissiez la saisir
fermement.
Tasses et verres
Panier à vaisselle supérieur 1*
Loading...
