Gabarron DILIGENS DIL4GC, DILIGENS DIL10GC, DILIGENS DIL6GC, DILIGENS DIL12GC, DILIGENS DIL8GC Installation Instructions And User Manual
...
INSTRUCCIONES DE INSTALACIÓN Y USO
INSTALLATION INSTRUCTIONS AND USER GUIDE
DILIGENS
EMISORES TERMOELÉCTRICOS CON WIFI
WIFI THERMAL RADIATORS
DIL4GC DIL10GC
DIL6GC DIL12GC
DIL8GC DIL14GC
Por favor, lea estas instrucciones atentamente antes de instalar o utilizar el aparato por primera vez. Estas instrucciones deben ser seguidas para una instalación
segura del emisor. Cualquier problema, fallo o daño ocasionado por la no observancia de estas instrucciones no será cubierto por la garantía del fabricante. Este
manual debe ser guardado con el aparato por el usuario para futuras consultas.
Please read these instructions before installing or using this appliance for the first time. These instructions must be followed for the safe installation of the radiator. Any
problem, fault or damage caused by the non-observance of these instructions will not be covered under the manufacturer’s warranty. This manual should be retained with the
appliance by the user for future reference.
2
ES
1.- IMPORTANTE Lean estas instrucciones antes de conectar este aparato por primera vez
La garantía del radiador no cubrirá cualquier daño causado por la no observancia de alguna de estas
instrucciones.
Las instrucciones deben conservarse para futuras referencias. Este manual debe ser conservado y dado a
cualquier nuevo usuario.
Este aparato pueden usarlo niños con edad de 8 años y superior y personas con capacidades físicas, sensoriales
o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o formación
apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica. Los niños
no deben jugar con el aparato. La limpieza y mantenimiento a realizar por el usuario no deben realizarlos los
niños sin supervisión.
Los niños desde 3 años y menores de 8 años deben sólo encender/apagar el aparato, siempre que este haya
sido colocado o instalado en su posición de funcionamiento normal prevista y que sean supervisados o hayan
recibido instrucciones relativas al uso del aparato de una forma segura y entiendan los riesgos que el aparato
tiene. Los niños desde 3 años y menos de 8 años, no deben enchufar, regular y limpiar el aparato o realizar
operaciones de mantenimiento.
Los niños menores de 3 años deben mantenerse fuera del alcance del aparato a menos que sean continuamente
supervisados.
Compruebe que el voltaje de la placa de características del radiador coincide con el voltaje de la red donde se
va a conectar.
La instalación del aparato debe realizarse de acuerdo con la legislación eléctrica vigente. La instalación o
reinstalación, y la puesta en servicio debe ser realizada por un instalador eléctrico cualificado.
El uso de radiadores está prohibido en presencia de gases, explosivos u objetos inflamables.
No utilizar este aparato para secar ropa. No cubrir el aparato, ni colocar objetos en contacto con el mismo.
Las salidas y entradas de aire del radiador aseguran el correcto funcionamiento y protegen al radiador de
sobrecalentamientos. No se deben tapar nunca. No deje ningún objeto encima del radiador, cubriendo la rejilla
u obstruyendo el flujo de aire.
Ni el cable de conexión ni otros objetos deben entrar en contacto con el radiador.
Este radiador debe ser desconectado de la red eléctrica antes de efectuar cualquier reparación en su interior.
Si quiere dejar fuera de servicio el aparato desconéctelo de la instalación.
El radiador no debe ser instalado justo debajo de una toma de corriente.
El radiador debe ser instalado de tal forma que los interruptores u otros controles no puedan ser tocados por
alguien que esté usando el baño o la ducha. No toque nunca el radiador estando descalzo o con las manos
mojadas o húmedas.
El radiador está equipado con una manguera de conexión de 3 x 1,00 mm² que debe ser usada para conectar el
aparato a la red eléctrica de la vivienda a través de una caja de conexión adyacente.
Este aparato está destinado a ser permanentemente conectado a una instalación fija. El circuito de alimentación
del radiador debe incorporar un interruptor de corte omnipolar con una separación de contactos de al menos
3 mm.
Si la manguera de conexión de esta unidad se encuentra dañada deberá ser sustituida con el fin de evitar un
peligro, por un servicio autorizado por el fabricante ya que se necesitan herramientas especiales.
Es imprescindible que el aparato esté conectado a una buena toma de tierra.
Todos los modelos incorporan un interruptor de seguridad. Este desconectará el radiador si, por alguna razón,
se sobrecalienta. Si actuara el interruptor de seguridad, desconecte el radiador, elimine la causa del
sobrecalentamiento y el radiador se rearmará automáticamente.
La presencia en el ambiente de humo, partículas en suspensión, polución atmosférica, etc., puede, oscurecer las
superficies de paredes cercanas al aparato.
ATENCIÓN – Algunas partes de este aparato pueden estar muy calientes y causar quemaduras. Particular
atención debe prestarse en presencia de niños y personas vulnerables.
3
ES
2.- INSTRUCCIONES DE INSTALACIÓN
- Abrir la caja de cartón y comprobar que se trata del modelo correcto y que se encuentra en perfectas condiciones.
- Para obtener resultados óptimos es necesario mantener una
distancia mínima de 15 cm entre el radiador y cualquier
material combustible como muebles, cortinas etc.
- El resto de distancias que se deben mantener aparecen en la
siguiente figura:
Eventual repisa
Mínimo 15cm
Objeto más
próximo a
la derecha
Mínimo 25cm
Lateral de mandos
Mínimo 10cm
Objeto
más
próximo a
la izquierda
Mínimo
15cm
- Los tacos y tornillos necesarios para
fijar los soportes se encuentran en la
bolsa de accesorios.
- Cuelgue el radiador de los soportes
- Al girar el tornillo la pieza de seguridad
será empujada hacia abajo. Atornille
hasta sentir que se hace tope con el
radiador y repita la operación con el
otro soporte.
Elija dos marcas en cada uno
de los soportes y realice los
correspondientes taladros.
Posicionar, marcar y fijar los soportes a la
correcta distancia del suelo. Es posible
utilizar el propio radiador como plantilla
apoyándolo en las dos protecciones de
porexpan del embalaje y encajando encima
los dos soportes tal y como muestra la figura:
4
ES
3.- MODO DE EMPLEO
ILUMINACIÓN EN VERDE
Al pulsar cualquier tecla la pantalla se ilumina con un suave color verde. Al cabo de un tiempo sin pulsar ninguna tecla la
iluminación se apaga.
MODOS DE FUNCIONAMIENTO
El emisor eléctrico dispone de 3 modos de funcionamiento (Auto, Manual y OFF) que pueden ser seleccionados cíclicamente
pulsando la tecla OK/Mode.
AUTO MANUAL OFF
3.1. MARCHA / PARO
Una vez que el emisor está conectado al suministro eléctrico, accione el interruptor de corte de corriente situado en la parte
posterior del emisor a la posición ON para encender el emisor.
Tecla Config / Prog:
Pulse esta tecla para acceder a los
menús de configuración y
programación del emisor.
Tecla OK / Mode:
Pulse esta tecla para elegir el
modo de funcionamiento: Auto,
Manual, Off, y confirmar las
opciones en los diferentes
menús.
Interruptor general.
Todos los modelos
disponen de un
interruptor en la
parte posterior que
permite la
desconexión o
apagado total del
emisor.
Modo de funcionamiento.
Programación horaria:
Temperatura asignada a cada
tramo horario en modo
AUTO.
Temperatura de consigna.
Indicador de consumo.
Estado conexión con
Centralita G Control Hub.
Consigna actual en modo
AUTO.
5
ES
3.2. PUESTA EN HORA
Comenzamos estableciendo el día y hora actual.
3.2.1 Pulse y mantenga pulsado el botón
Config/Prog hasta que se muestre la siguiente
pantalla.
3.2.2 Pulse la tecla Config/Prog de nuevo, el día de la semana
comienza a parpadear. Utilizando las teclas “+” y “-”, seleccione el día
de la semana (1: Lunes, 2: Martes …) y pulse la tecla Ok/Mode para
confirmar.
3.2.3 Ahora, la hora comienza a parpadear. Utilice
las teclas “+” y “-” hasta seleccionar la hora
correcta y pulse la tecla Ok/Mode para confirmar.
3.2.4 Ahora, los minutos comienzan a parpadear. Utilice las teclas “+” y
“-” hasta seleccionar los minutos correctos y pulse la tecla Ok/Mode
para confirmar
En el caso de que el dispositivo esté asociado a una centralita, el ajuste de hora se anula y se configura la hora que tiene la
centralita de manera automática.
3.3. PROGRAMACIÓN
Cambie al modo Auto utilizando la tecla OK/Mode. Por defecto, el nivel de temperatura ECO está aplicado a todos los tramos
horarios.
3.3.1 Pulse y mantenga pulsado la tecla Config/Prog hasta que la siguiente pantalla se muestra. El primer segmento comienza a
parpadear. Pulsando la tecla Ok/Mode puedes seleccionar el nivel de temperatura para el tramo horario parpadeante: Anti
Hielo (5°C), Económico (17°C) o Confort (19°C). Ahora, pulse el botón “+” para moverse al siguiente intervalo
horario de 1 hora.
Nota: El valor de los niveles de temperatura puede ser modificado posteriormente sin modificar los intervalos.
3.3.2 Una vez que ha configurado los diferentes tramos horarios del día 1, automáticamente accederá a la configuración del día
2 pulsando la tecla “+”. Repita los pasos para realizar la programación de los 7 días de la semana. Una vez configurada la
programación deseada, pulse el botón Config/Prog para salir de la configuración de la misma
3.3.3 Después de realizar la programación de todos los días, el display muestra la temperatura de consigna alternando con la
palabra PRO, y el intervalo actual indicando que el emisor está aplicando el programa establecido.
.
6
ES
3.4. TEMPERATURAS DE CONSIGNA.
En el modo AUTO, es posible modificar temporalmente la temperatura de consigna para el periodo de tiempo actual. Se puede
aumentar o disminuir la consigna simplemente pulsando las teclas “+” o “-”. El cambio se elimina tras el cambio de día o nivel de
temperatura.
También se puede modificar la temperatura de consigna de los diferentes niveles de temperatura de modo permanente, para
ello, pulse el botón Config/Prog, el display muestra el icono parpadeando. Pulse el botón Ok/Mode para seleccionar el
nivel de temperatura que desea cambiar, y utilice las teclas “+” y “-” para seleccionar la temperatura deseada.
- CONFORT: Recomendada para los periodos en los que el usuario se encuentra en la
vivienda y desea máximo Confort. Valor por defecto 19ºC.
- ECONOMICA: Recomendada para las noches o pequeñas ausencias. Valor por defecto
17ºC.
- ANTIHIELO: Recomendada para fijar una temperatura mínima en horas de ausencia.
Valor por defecto 5ºC.
Es posible salir de la configuración en cualquier momento pulsando la tecla Config/Prog.
3.5. MODO MANUAL
En el modo manual, el emisor mantendrá la temperatura de consigna seleccionada e ignorará la programación establecida. Por
defecto, la temperatura de consigna en el modo manual son 19ºC.
3.5.1 Para modificar la temperatura de consigna, utilice las teclas +/- hasta que se muestre el valor de temperatura deseado. El
emisor conectará y desconectará el elemento emisor para mantener la temperatura de consigna. Si la temperatura de la estancia
cae por debajo de la temperatura de consigna, el elemento emisor se encenderá y el símbolo se mostrará en pantalla. Si la
temperatura de la estancia es más alta que la temperatura de consigna, el elemento emisor se apaga y el símbolo no se
muestra.
3.6. MODO OFF
Es posible apagar el emisor sin desconectar el interruptor general. En el modo OFF o Stand-By, el emisor nunca funcionará,
conservando el aparato la configuración horaria establecidos. En este modo, se muestra la hora actual y el indicador de modo de
funcionamiento .
3.6.1. Para seleccionar el modo OFF, pulse la tecla OK/Mode hasta que el display muestra la hora actual y el símbolo .
3.6.2. Si el emisor se apaga utilizando el interruptor general de la parte trasera o se desconecta de la red de suministro
eléctrico y no se encuentra asociado a una centralita Wifi G Control Hub, la configuración horaria se elimina.
7
ES

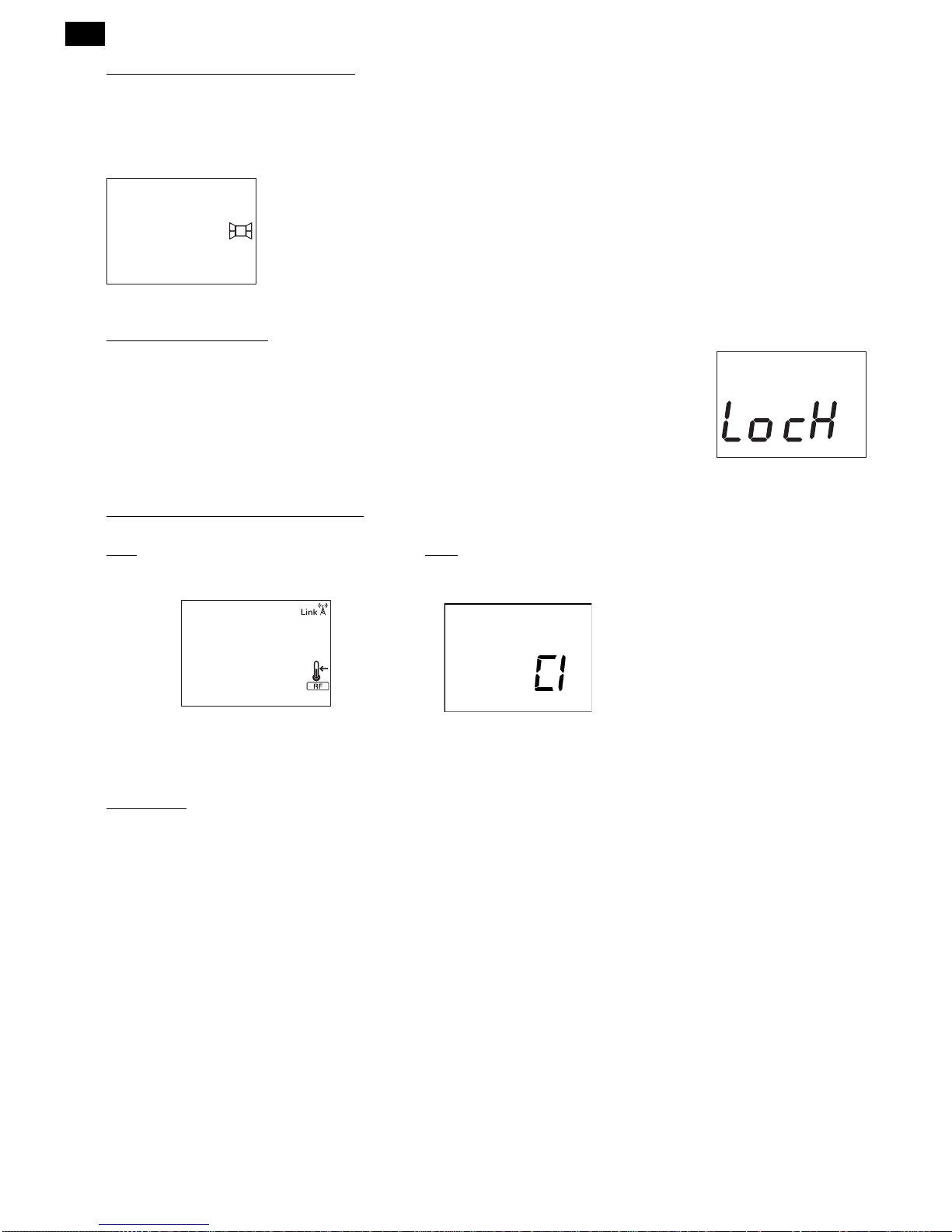

3.7. DETECCIÓN DE VENTANA ABIERTA
Con la detección de ventana abierta activada, se desconectará automáticamente el elemento emisor cuando se detecte en la sala
la apertura de una ventana mediante la bajada drástica de temperatura evitando el desperdicio de energía. Después de este
periodo, el emisor vuelve al modo anterior de operación.
Se indicará en el display con el icono de ventana abierta como se muestra en la siguiente figura.
Nota: Para activar la función Ventana Abierta, consulte el parámetro C5 en la sección 3.9 CONFIGURACIÓN AVANZADA
3.8 BLOQUEO TECLADO
En cualquier modo de funcionamiento es posible bloquear el teclado presionando las teclas “+” y
“-” simultáneamente durante 3 segundos. Aparecerá el mensaje LocK cuando el teclado se haya
bloqueado.
Con el teclado se encuentra bloqueado, al pulsar cualquier tecla aparecerá en la pantalla LocK y
el equipo no responderá.
Para desbloquear el teclado, presionar las teclas “+” y “-” simultáneamente durante 3 segundos.
3.9 CONFIGURACION AVANZADA
3.9.1 Para acceder al menú de configuración avanzada,
pulse el botón Config/Prog en cualquiera de los
modos de funcionamiento. Se accederá a la siguiente
ventana.
3.9.2 Vuelva a presionar durante 5 segundos el botón Config/Prog,
el primer parámetro (C1) se mostrará parpadeando en pantalla. Para
seleccionar el siguiente parámetro, utilice la tecla “+”.
Para modificar los parámetros, acceda
con la tecla OK/Mode al valor del
parámetro, modifique el valor con las
teclas +/- y confirme el valor del
parámetro con la tecla OK/Mode.
Use el mismo método para modificar el resto de parámetros. Es posible salir de la configuración avanzada en cualquier
momento pulsando la tecla Config/Prog.
Parámetros
- C1. Grados Fahrenheit o Celsius.
Se muestra en pantalla ºC o ºF en función de la unidad de medida de temperatura seleccionada.
- C2. Ajuste del tipo de control.
Se selecciona el tipo de control utilizado para el control de la temperatura.
PID, Histéresis 0,25ºC, Histéresis 0,35ºC, Histéresis 0,50ºC, Histéresis 0,75ºC.
- C3. Ajuste temperatura ambiente.
Si existe una divergencia entre la temperatura de un termómetro externo y la temperatura mostrada por el equipo,
con el parámetro de ajuste de temperatura se actúa sobre la medida de la sonda de tal modo que compense la
diferencia. (-3ºC a 3ºC, en pasos de 0.1ºC).
- C4. Versión del firmware.
Información sobre la versión actual del firmware del equipo.
- C5. Activación ventana abierta.
ON/OFF. Con el parámetro en ON, se activa la detección de ventana abierta.
8
ES
4.- FUNCIONAMIENTO CON CENTRALITA G CONTROL HUB
Mediante una centralita G-Control Hub conectada a la red del hogar, es posible controlar el funcionamiento completo e integral
del emisor remotamente desde cualquier lugar a través de la app Elnur Gabarron o la app-web. El emisor debe estar asociado a
una centralita G-Control Hub conectada a internet para utilizar esta característica.
4.1 Para asociar el emisor a la centralita G Control Hub, el
modo descubrimiento de la centralita debe estar activado.
Pulse durante 3 segundos el botón situado en la parte
posterior de la misma para activar el modo descubrimiento.
Una luz intermitente naranja parpadeando cada segundo indica
que el modo asociación está activado.
4.2 Con la centralita en modo descubrimiento, pulse el botón
Ok/Mode del emisor durante 3 segundos hasta que el símbolo
Link se muestre en la pantalla.
Puede ahora controlar y ajustar la programación y temperaturas de consigna del emisor a través de la app Gabarron-Elnur o a
través de la app-web.
4.3 Para desasociar el emisor, se debe realizar un reseteo del equipo. Ver sección “5. RESETEO DEL EQUIPO”. Cuando el
emisor se resetea, se elimina la programación estableciéndose los valores por defecto, adicionalmente se desasocia la red de RF
desvinculándose el emisor de la centralita G Control Hub con la que estuviera emparejado.
5.- RESETEO DEL EMISOR
El reseteo del emisor elimina las programaciones y ajustes establecidas y borra el dispositivo de la red RF en caso de que éste
estuviera emparejado con una centralita G Control Hub. Para resetear el emisor, mantener pulsado durante 10 segundos las
teclas OK/Mode y Config/Prog simultáneamente, aparecerá en pantalla la siguiente ventana.
Confirmar el reseteo con la tecla OK/Mode, pulsar cualquier otra tecla para cancelarlo.
6.- VALORES POR DEFECTO.
Modo de funcionamiento
OFF
Temperatura Confort
19ºC
Temperatura Económica
17ºC
Temperatura Antihielo
5ºC
Offset de sonda ambiente
0ºC
RF asociada
No
Unidad de temperatura
ºC
Detección de ventana abierta
Desactivada
Modo de control
PID
Programación por defecto modo AUTO
Económica 24h*7
9
ES
7.- MANTENIMIENTO
Estos emisores térmicos no precisan de ningún tipo de mantenimiento especial, proporcionando confort térmico durante largas
temporadas.
Limpie el polvo con un trapo suave y seco, sólo cuando la unidad esté desconectada y fría.
No utilice disolventes ni productos abrasivos.
Al finalizar la temporada de calefacción desconecte el emisor mediante el interruptor situado en la parte posterior.
Este emisor térmico ha sido fabricado dentro de un sistema de calidad asegurada y conforme a procesos respetuosos con el
medio ambiente.
Una vez finalizada la vida útil del aparato, llévelo a un punto limpio para que sus materiales puedan ser reciclados de forma
adecuada.
8.- PROBLEMAS Y SOLUCIONES
El emisor no calienta.
Comprobar que el emisor no esté cubierto o las entradas de aire inferiores
obstruidas.
El emisor no calienta lo suficiente.
Comprobar que la temperatura seleccionada sea la adecuada. Es posible que
la habitación necesite más potencia de calefacción.
El display muestra “OC”, “SC”.
Sonda mal conectada. Contacte con el Servicio de Asistencia Técnica.
El display muestra “Err1”, “Err2”,
“Err3”, “Err4”.
Contacte con el Servicio de Asistencia Técnica.
El reloj ha perdido la hora.
Ha habido un corte en el suministro eléctrico o el equipo ha permanecido
desconectado del interruptor de corte general.
El teclado no responde.
Si el display muestra LocK el teclado del emisor digital se encuentra
bloqueado. Mantener pulsado la tecla “+” y “-” simultáneamente durante 3
segundos.
El emisor no comunica con la centralita
G-Control Hub.
Asegúrese de que el equipo está asociado, el icono debe aparecer
fijo en el display.
Para distancias mayores de 30 metros y 2-3 paredes, asocie primero los
emisores más cercanos, ya que cada equipo puede ejercer de repetidor.
Si el icono parpadea, revise que la centralita está correctamente
conectada, o si se ha eliminado algún equipo que pudiera estar ejerciendo de
repetidor.
9.- ESPECIFICACIONES TÉCNICAS
Modelos
DIL4GC
DIL6GC
DIL8GC
DIL10GC
DIL12GC
DIL14GC
Elementos
4 6 8
10
12
14
Ancho (cm)
43.5
59.5
75.5
91.5
107.5
122
Fondo (cm)
10 cm más 2 cm de separación de la pared
Alto (cm)
58
Peso (kg)
8
11
14
17
20
23
Voltaje
220 – 240 V~
Potencia (W)
500
750
1000
1250
1500
2000
Control Electrónico
Triac
Triac
Triac
Triac
Triac
Relé
Todos los modelos disponen de control mediante Centralita G-Control Hub conectada a red.
10
ES
10.- COMPONENTES PRINCIPALES
Carcasa plástico derecha
ref. 46102205
Interruptor general
ref. 46100530
Carcasa plástico izquierda
ref. 46100480
500 W Elemento Calefactor
ref. 30201825
Placa Potencia TRIAC (Excepto DIL14GC)
ref. 46102185
750 W Elemento Calefactor
ref. 30201830
Placa Potencia RELÉ (Sólo DIL14GC)
ref. 46102220
1000 W Elemento Calefactor
ref. 30201835
Placa Control & Teclado
ref. 46102190
1250 W Elemento Calefactor
ref. 30201840
Sonda de temperatura
ref. 46102195
1500 W Elemento Calefactor
ref. 30201845
85ºC Termostato de seguridad
ref. 30100040
2000 W Elemento Calefactor
ref. 30201855
11.- ESQUEMA ELÉCTRICO
11
EN
1. WARNING Please read these instructions before installing or using this appliance for the first time.
1. The warranty of the heater will not cover any damage caused by non-observance of any of these
instructions.
2. The instructions should be retained for future reference. This guide must be kept and given to any new
owner.
3. This appliance can be used by children aged from 8 years and above and persons with reduced physical,
sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or
instruction concerning the use of the appliance in a safe way and understand the hazards involved. Children
must not play with the appliance. Cleaning and user maintenance must not be made by children without
supervision.
4. Children aged from 3 years and less than 8 years shall only switch on/off the appliance provided that it has
been placed or installed in its intended normal operating position and they have been given supervision or
instruction concerning use of the appliance in a safe way and understand the hazards involved. Children aged
from 3 years and less than 8 years shall not plug in, regulate and clean the appliance or perform user
maintenance.
5. Children of less than 3 years should be kept away unless continuously supervised.
6. Please check that the voltage in the rating label fits the power supply.
7. The use of these heaters is forbidden in any area where there is a presence of gases, explosives or
inflammable objects.
8. Do not use this heater to dry clothes. Do not cover this heater or put objects in contact with it.
9. Neither the connecting cable nor any other object must come into contact with the hot unit.
10. Do not cover this heater at any time.
11. The air outlet at the top of the thermal radiator and the air inlet at the bottom are provided to ensure the
most efficient operation of the appliance. They also protect the heater from overheating; therefore, it is
essential that at no time are they covered.
12. This heater should be switched off at the isolating switch before any repair work is carried out.
13. The installation must be carried out in accordance with the current electrical regulations.
14. Should the heater be moved and reinstalled it is essential that the work is carried out by a fully qualified
technician.
15. The heater should not be installed just below an electrical socket.
16. The appliance must be installed in such a way that it is impossible for anyone using a bath or shower, to
touch the controls.
17. The heater is fitted with a flexible cable size 3 x 1.00 mm² for electrical connection. It may be used to
connect the heater to the fixed wiring of the premised through a suitable connection box positioned
adjacent to the heater.
18. The supply circuit to the heater must incorporate a double pole isolating switch having a contact separation
of at least 3 mm.
19. If the flexible power cable for this unit is damaged, it may only be replaced by a repair workshop recognised
by the manufacturer, as special tools are necessary.
20. This appliance must be earthed.
21. All models are supplied with an electrical interrupt cut-out. This will switch off the heater if, for any reason,
it overheats. Should the cut-out operate, turn the heater off and remove the cause for the overheating. The
cut-out will be reset automatically.
22. The presence of air particles of smoke, dust and other pollutants could, in time, discolour the walls and
surfaces around the heater.
23. CAUTION — Some parts of this product can become very hot and cause burns. Particular attention must
be given when children and vulnerable people are present.
12
EN
2. - INSTALLATION INSTRUCTIONS
- Open the package and check that it is the correct model and it is in good condition.
- To obtain optimum performances it is necessary to maintain a
minimum clearance of
15 cm between the radiator and any inflammable material as furniture,
curtains etc.
- The rest of clearances required to maintain are indicated on the
following figure:
- The studs and screws to attach the
supports are in the accessories bag.
- Hang the unit on the hooks of the
brackets.
- By turning the screw the metallic
square will go downwards, retaining the
heater. Repeat this on the other bracket.
Mark the fixing points on the
wall using a pencil through the
two fixing holes in the square
brackets and perform
corresponding bores.
Position and fix the brackets at the correct
distance from the floor. It is possible to use
the radiator as measuring unit by positioning
it on two polyester package elements and
placing two supports above as indicated on
the figure:
Shelf
Minimum 10cm
Minimum
15cm
Minimum 25cm
Control panel side
Minimum 15cm
Closest
object
to the
left end
Closest
object
to the
right end
13
EN
3. - USING THE THERMAL RADIATOR
GREEN BACKLIGHT
Pressing any button the display will illuminate with a soft green colour. After certain time if no buttons are pressed the display
backlight will turn off.
OPERATING MODES
The heater has three different operation modes that may be selected by pressing the OK/Mode button, these are: Auto,
Manual override and OFF.
AUTO MANUAL override OFF
3.1. ON/OFF
Once the heater is connected to a main supply you can turn the heater ON by switching the main ON/OFF switch positioned at
the rear right side of the heater as shown above.
Config / Prog Button
Press the button to programme
and configure the thermal radiator
in AUTO Mode.
OK / Mode Button
Press the button to select
operation mode: Auto, Manual,
Off, and to set the value of the
different parameters.
Main switch.
All models are
equipped with one
switch on the back
surface allowing the
heater disconnection.
Operating mode.
Daily Programming:
Temperature level for each
time interval (1h) of the day.
Temperature setpoint.
Heating on indicator.
G-Control Hub
connection indicator.
Current set point
temperature in AUTO
mode.
14
EN
3.2. SETTING THE TIME
We start by first setting the Day and Time.
3.2.1 You can do this by Press & Holding the
Config/Prog. button until the following is shown.
3.2.2 Press & Release the Config/Prog. button again and the day of
the week starts to flash. Using the "+" and "-" buttons select today's
date. 1=Monday, 2=Tuesday, Etc. and Press the OK/Mode button.
3.2.3 Now the hours start to flash. Press the "+"
and
"-" button until you reach the correct time (hour)
and Press the OK/Mode button.
3.2.4 Now the minutes start to flash. Press the "+" and "-" button until
you reach the correct time (minutes) and Press the OK/Mode button.
If the device is associated with a G-Control Hub, the adjustment of time is removed and the time in the G-Control Hub is
configured in the heater automatically.
3.3. PROGRAMMING
Press OK/Mode to select Auto Mode. By default, the background economic temperature is applied in all time intervals.
3.3.1 Press & Hold the Config/Prog. button until the following is shown. The first segment will start to flash. By pressing the
OK/Mode button you can select whether you want a Frost setting (5°C), Background setting (17°C) or Comfort setting
(19°C). Now press the "+" button to move to the next 1 hour time interval.
Note: These temperatures can be changed later without adjusting the times.
3.3.2 Once you've gone through all the time intervals for day 1, you will automatically start on day 2. Repeat the above steps
until you go through all 7 days. Once you have configured the desired programming, press Config/Prog button to exit
programming.
3.3.3. After going through all the days the display will show and start to run the program and will flash between the set
temperature for the current day, time interval and the word Pro to indicate the heater is running the set program.
.
15
EN
3.4. TEMPERATURE LEVELS
In the AUTO mode, you can temporary change the set temperature for the time period. You can increase or decrease this
temperature simply by pressing the "+" or "-" buttons. Once the time period finishes, the temperature will revert back to the
programmed set temperature.
You can modify the set temperatures within the program permanently too, to do this, Press & Release the Config/Prog.
button until the display shows the flashing temperature symbol . Now press the OK/Mode button to select the temperature
you want to change, COMFORT or ECONOMIC, and use the "+" or "-" button to select the desired temperature.
COMFORT: Recommended for the periods of time when the user is at home and the maximum
comfort is required. Default value 19ºC.
ECONOMIC: Recommended for nights and small away periods of time. Default value 17ºC.
FROST PROTECTION: Recommended for long away periods of time. Default value 5ºC.
It is possible to exit of temperature level configuration by pressing the Config/Prog button at any time.
3.5. MANUAL OVERRIDE
In manual mode, the heater will maintain the temperature set point and will ignore the pre-set program. By default, the initial
temperature set point is 19°C.
3.5.1 To modify the temperature set point, Press the "+" or "-" button until the desired temperature is shown. The heater will
now cycle on and off and maintain this temperature setting. If the room temperature goes below the set temperature, then the
heaters element will turn on and the symbol will be shown. If the room temperature is higher than the set temperature, then
the heaters element won't turn on and the heating symbol won't be displayed.
3.6. OFF MODE
It is possible to put the heater in standby mode where the heater doesn't maintain any set temperature or run any programs,
keeping the time settings configured previously. When in this mode, the heater will display the current time and the word .
3.6.1 To select the OFF mode, Press & Release the OK/Mode button until the display shows the current time and .
3.6.2 If the heater is turned off via the main switch at the back of the heater or if the power to the heater is removed and the
heater is not connected to a Wifi G- Control Hub then the time setting within the heater will be lost.
16
EN
3.7. OPEN WINDOW DETECTION
With open window detection activated, the heating element will be disconnected automatically when a sharp decrease in
temperature in the room is detected avoiding energy wastage. After this period of time, the radiator returns to the prior
operation mode.
It will be shown in the displays as follows:
Note: To activate the window detection please refer to C5 in 3.9. ADVANCED CONFIGURATION section.
3.8. KEYBOARD LOCK
In every operation mode, it is possible to lock the keyboard by holding “+” and “-” buttons
simultaneously for 3 seconds. When the keyboard is locked, the message Lock will be displayed.
When the keyboard is locked, if any button is pressed, the display will show “Lock” and the unit will
not respond.
To unlock the keyboard, press the “+” and “-” buttons simultaneously for 3 seconds.
3.9. ADVANCED CONFIGURATION
3.9.1 To access to advanced configuration menu,
Press & Release Config/Prog button until the
follow is displayed:
3.9.2 Hold the Config/Prog button for 5 seconds, the first parameter
(C1) will be displayed. To select the next parameter, press the "+"
button.
To modify the value of the parameters,
press the OK/Mode button. Then use the
"+" and "-" buttons to select the different
options. Press the Ok/Mode button again
to set the value.
Use the same procedure to modify the others parameters where necessary. It is possible to exit of advanced configuration by
pressing the Config/Prog button at any time.
Parameters
- C1. Fahrenheit or Celsius Degrees.
The LCD displays the temperature unit selected: ºC or ºF.
- C2. Control Adjustment.
The kind of temperature control can be modified with this parameter:
PID, Hysteresis 0,25ºC, Hysteresis 0,35ºC, Hysteresis 0,50ºC, Hysteresis 0,75ºC.
- C3. Correction of ambient temperature measures.
If there is a difference between an external thermometer and the temperature displayed by the unit, with C3
parameter it is possible to influence on the sensor in order to balance the difference. (-3ºC to +3ºC in 0,1 steps).
- C4. Firmware version.
Information about the current firmware version of the unit.
- C5. Open Window Activation
ON/OFF. With the parameter in ON, the open window detection is activated.
17
EN
4.- REMOTE OPERATION USING THE WIFI G-CONTROL HUB
It is possible to control the full operation of the unit remotely with Gabarron-Elnur app or app-web. The unit must be
connected to a Wifi G-Control Hub connected to the internet to use this feature.
4.1 To associate the unit to the G-Control Hub, the
discovery mode of the hub must be activated. Press the
associate button at the back of the Gateway for 3 seconds. An
orange blinking light every second indicates association mode.
4.2 With the hub in discovery mode, press the Ok/Mode
button on the heater for 3 seconds until the Link symbol is
shown.
You can now control and adjust the programming and temperatures on the heater via the Gabarron-Elnur app.
4.3 To disassociate the unit, a reset of the unit must be realized. See “5. UNIT RESET”. When the heater is reset, it will
remove the programming and revert back to the default settings and also disassociate from the RF network and G-Control Hub.
5.- UNIT RESET
The heater reset removes the programming and disassociates the device from the RF network if the unit was associated with a
G-Control Hub. Default values are established. To reset the unit, hold the OK/Mode and Config/Prog buttons simultaneously
for 10 seconds, the next figure will show the following to indicate the heater has been reset.
To confirm the reset of the unit, press OK/Mode button, to cancel it any other button can be pressed.
6.- DEFAULT VALUES
Operation mode
OFF
Comfort temperature
19ºC
Economic temperature
17ºC
Frost protection temperature
5ºC
Ambient sensor Offset
0ºC
RF associated
No
Temperature Unit
ºC
Open Window detection
Disabled
Control mode
PID
Default Programming in AUTO Mode
Economic 24h*7
18
EN
7.- CLEANING AND MAINTENANCE
The radiators do not precise any special maintenance providing thermal comfort during large periods. Clean dust with a dry,
soft cloth only when the unit is disconnected and cold.
Do not use solvents or abrasive products for cleaning.
After the heating season disconnect the radiator with the switch located on the back surface of the radiator.
This thermal radiator has been manufactured under an assured quality system using environment friendly processes.
Please take the heaters to a clean point once their useful life is finished, in order to recycle their materials in the right way.
8.- TROUBLESHOOTING
The radiator does not heat.
Check the heater or the air inlets are not covered.
The room does not reach the required
temperature.
Check the selected temperature is in accordance with the desired
temperature. Maybe the room needs more heating power.
“OC”, “SC” message is displayed.
Sensor wrong connection. Contact the after sales service.
“Err1”, “Err2”, “Err3”, “Err4” message
is displayed
Contact the after sales service.
Time settings are lost.
There was electric supply shortage or the unit has been disconnected by the
main switch.
The keyboard does not respond.
If the Lock message is displayed, the thermal radiator keyboard is locked.
Hold “+” and “-” buttons simultaneously for 3 seconds to unlock the
keyboard.
The radiator does not communicate with
the G Control Hub.
Check the unit is associated, the symbol must be shown on the
display LCD.
For distances greater than 30 metros and 2-3 walls, associate first the closest
unit because of each unit can work as repeater.
If symbol is blinking, check the G Control Hub connexion to the
network, and if any other device in the RF Net that could be working as
repeater has been removed.
9.- SPECIFICATIONS
Models
DIL4GC
DIL6GC
DIL8GC
DIL10GC
DIL12GC
DIL14GC
Elements
4 6 8
10
12
14
Length (cm)
43.5
59.5
75.5
91.5
107.5
122
Width (cm)
10 cm plus 2 cm clearance
Height (cm)
58
Weight (kg)
8
11
14
17
20
23
Voltage
220 – 240 V~
Isolation
Class I
Power (W)
500
750
1000
1250
1500
2000
Electronic Control
Triac
Triac
Triac
Triac
Triac
Relay
All models are equipped with control trough G-Control Hub connected to the network.
19
EN
10.- MAIN COMPONENTS LIST
Right side plastic case
ref. 46102205
Main Switch
ref. 46100530
Left side plastic case
ref. 46100480
500 W Heating Element
ref. 30201825
Power PCB TRIAC (Except DIL14GC model)
ref. 46102185
750 W Heating Element
ref. 30201830
Power PCB RELAY (Only DIL14GC model)
ref. 46102220
1000 W Heating Element
ref. 30201835
Control & Keyboard PCB
ref. 46102190
1250 W Heating Element
ref. 30201840
Temperature sensor
ref. 46102195
1500 W Heating Element
ref. 30201845
85ºC thermal limiter
ref. 30100040
2000 W Heating Element
ref. 30201855
11.- WIRING
ES: ADVERTENCIA: Para evitar sobrecalentamientos, no cubrir el aparato de calefacción.
EN: WARNING: In order to avoid overheating do not cover the heater.
ES
EN
ELNUR S.A.
Travesía de Villa Esther, 11
28110 Algete - Madrid
Tfno. Atención al Cliente:
+34 91 628 1440
www.elnur.es
www.elnur-global.com
www.elnur.co.uk
Como parte de la política de mejora continua, Elnur s.a. se reserva el derecho a realizar modificaciones técnicas sin previo aviso.
As a part of the policy of continuous product improvement, Elnur s.a reserves the right to alter specifications without notice.
46102240 R4
The symbol on the product or in its packaging indicates that this product may not be treated as household
waste. Instead it shall be handed over to the applicable collection point for the recycling of electrical and
electronic equipment. By ensuring this product is disposed of correctly, you will help prevent potential
negative consequences for the environment and human health, which could otherwise be caused by
inappropriate waste handling of this product. For more detailed information about recycling of this
product, please contact your local city office, your household waste disposal service or the shop where
you purchased the product. These instructions are only valid in the EU member states.
El símbolo en el producto o en su embalaje indica que este producto no se puede tratar como desperdicios
normales del hogar. Este producto se debe entregar al punto de recolección de equipos eléctricos y
electrónicos para reciclaje. Al asegurarse de que este producto se deseche correctamente usted ayudará a
evitar posibles consecuencias negativas para el ambiente y la salud pública, lo cual podría ocurrir si este
producto no se manipula de forma adecuada. Para obtener información más detallada sobre el reciclaje de
este producto, póngase en contacto con la administración de su ciudad, con su servicio de desechos del
hogar o con la tienda donde compró el producto. Estas disposiciones solamente son válidas en los países
miembros de la UE.
Loading...
