INTRODUCTION

Thankyou for purchasing this product which has
passed through our extensive quality assurance
process. Every care has been taken to ensure that it
reaches you in perfect condition.

SAFETY FIRST

Before attempting to operate this power tool the
following basic safety precautions should always be
taken to reduce the risk of fire, electric shock and
personal injury. It is important to read the instruction
manual to understand the application, limitations and
potential hazards associated with this tool.

CERTIFICATE OF GUARANTEE

This product is guaranteed for a period of 2 Years,
with effect from the date of purchase and applies only
to the original purchaser. This guarantee only applies
to defects arising from, defective materials and or
faulty workmanship that become evident during the
guarantee period only and does not include
consumable items. The manufacturer will repair or
replace the product at their discretion subject to the
following. That the product has been used in
accordance with the guide lines as detailed in the
product manual and that it has not been
subjected to misuse, abuse or used for a purpose for
which it was not intended. That it has not been taken
apart or tampered with in any way whatsoever or has
been serviced by unauthorised persons or has been
used for hire purposes. Transit damage is excluded
from this guarantee, for such damage the transport
company is responsible. Claims made under this
guarantee must be made in the first instance, directly
to the retailer within the guarantee period. Only under
exceptional circumstances should the product be
returned to the manufacturer. In these case it shall be
the consumer’s responsibility to return the product at
their cost ensuring that the product is adequately
packed to prevent transit damage and must be
accompanied with a brief description of the fault and
a copy of the receipt or other proof of purchase. The
manufacturer shall not be liable for any special,
exemplary, direct, indirect, incidental, or consequential
loss or damage under this guarantee. This guarantee
is in addition to and does not affect any rights, which
the consumer may have by virtue of the Sale of Goods
Act 1973 as amended 1975 and 1999.

STATUTORY RIGHTS

This guarantee is in addition to and in no way affects
your statutory rights.

PRODUCT DISPOSAL

When this product reaches the end of it’s life or is
disposed of for any other reason, it must not be
disposed of in household waste. In order to preserve
natural resources, and to minimise adverse
environmental impact, please recycle or dispose of
this product in an environmentally friendly way. It
should be taken to your local waste recycling centre
or other authorised collection and disposal facility.

If in doubt consult your local waste authority for
information regarding available recycling and / or
disposal options.

IMPORTANT INFORMATION ABOUT THIS
PRODUCT

This product is specifically designed to work with the
FXA XCLICK range of batteries and charger.

SPECIFIC SAFETY INSTRUCTIONS

Be aware of the high torque reaction when drilling
especially when drilling masonry.

DO NOT try to change any of the selector switches
while the motor is running. Doing so could damage
the machine.

DO NOT attempt to modify the machine or its
accessories in any way. DO NOT force the machine,
let the machine do the work. This will reduce the wear
on the machine and cutter and increase its efficiency
and operating life.

Do not use this product with any attachment designed
for mixing mortar, concrete, or plaster. Or for any
other type of mixing operation.

ADDITIONAL SAFETY RULES FOR DRILLS

If possible, always use clamps or a vice to hold your
work.

Always switch off before you put the drill down.

When using the drill, use safety equipment including
safety glasses or shield, ear defenders, and protective
clothing including safety gloves. Wear a dust mask if
the drilling operation creates dust.

ADDITIONAL SAFETY RULES CHARGERS

1. Before using the charger, read all the instructions
and cautionary markings on the charger and battery
pack as well as the instructions on using the battery
pack.

2. Only charge your batteries indoors as the charger is
designed for indoor use only.

3. DANGER! If the battery pack is cracked or
damaged in any other way, do not insert it in the
charger. There is a danger of electric shock or
electrocution.

4. WARNING! Do not allow any liquid to come into
contact with the charger. There is a danger of electric
shock.

5. The charger and battery packs supplied with it are
specifically designed to work together. Do not attempt
to charge the battery pack with any other charger than
the one supplied.

Charger Battery

FXADL1051 FXAJDB180Li

FXAJDB180Li-II

5

6. Do not pull on the power cord to disconnect it from
the mains supply socket.

7. Do not use the charger if it has been subjected to a
heavy knock, dropped or otherwise damaged in any
way. Take the charger to an authorised service centre
for a check or repair.

8. Do not disassemble the charger. Take it to an
authorised service centre when service or repair is
required. Incorrect re-assembly may result in the risk
of fire, electric shock or electrocution.

9. To reduce the risk of an electric shock, unplug the
charger from the power supply before attempting to
clean it. Removing the battery alone does not reduce
the risk.

ADDITIONAL SAFETY RULES FOR THE BATTERY
PACK

1. The battery pack for this tool has been shipped in a
low charge condition. You should charge the battery
pack fully before use.

2. Do not incinerate the battery pack even if it is
seriously damaged or can no longer hold a charge.
The battery pack can explode in a fire.

3. A small leakage of liquid from the battery pack may
occur under extreme usage or temperature conditions.
This does not necessarily indicate a failure of the
battery pack. However, if the outer seal is broken and
this leakage comes into contact with your skin wash
the affected area quickly with soap and water. If the
leakage gets in your eyes flush your eyes with clean
water for a minimum of 10 minutes and seek
immediate medical attention.

Inform the medical staff that the liquid is a 25-35%
solution of potassium hydroxide.

4. Never attempt to open the battery pack for any
reason. If the plastic housing of the battery pack
breaks open or cracks, immediately discontinue its
use and do not recharge it.

5. Do not store or carry a spare battery pack in a
pocket or toolbox or any other place where it may
come into contact with metal objects. The battery
pack may be short- circuited causing damage to the
battery pack, burns or a fire.

BATTERY CHARGING INFORMATION

Charging rates for NiCad and/or Li-Ion NiCad and/or
Li-Ion battery charging rates are determined by the
time taken to fully charge the battery and are
determined by the charge current. The three most
commonly used charging rates are typically:

Fast charge.
Slow charge.
Trickle charge.

FAST CHARGE BATTERIES

The charging rates for fast charge batteries can vary
between 30 minutes and 90 minutes. The charging

rate for the battery supplied with a cordless power
tool is stated in the product manual.

SLOW CHARGE BATTERY

The charging rates for slow charge batteries are
between 3 hours and 5 hours..

TRICKLE CHARGE BATTERIES

The charging rates for trickle charge batteries are
between 7 hours and 9 hours.

IMPORTANT!

NICAD AND/OR LI-ION BATTERY CHARGING
INFORMATION.

ALWAYS FULLY DISCHARGE A NiCad and/or Li­Ion BATTERY BEFORE CHARGING AND NEVER
EXCEED THE CHARGING RATE TIME, EXCEPT
WHEN “CONDITIONING” A NEW BATTERY.

CHARGING PROCEDURE

When charging a new NiCad and/or Li-Ion battery it
should be fully discharged followed by a full charge
for the charging rate for the battery as stated in the
product manual plus 30 minutes. This should then be
followed by a full discharge and a further full charge
for the charging rate for the battery as stated in the
product manual plus 30 minutes. This procedure will
condition the battery and equalise the cell voltages.
Following this procedure will ensure the optimum
operation of the battery.

When repeatedly using the charger to charge a
number of batteries always allow the charger to cool
down before charging another battery. It is
recommended that the cooling down period is not
less than 30 to 45 minutes.

When charging a battery that has been discharged
during heavy use allow the battery to cool down
before charging. It is recommended that the cooling
down period is not less than 30 to 45 minutes.

NICAD AND/OR LI-ION CHARGING & CHARGERS

NiCad and/or Li-Ion batteries need to be recharged
with a reasonable amount of care, largely because
they can be damaged by overcharging.

Overcharging can result in the battery temperature
and internal pressure to rise rapidly. This can cause
the cells to distort and lose electrolyte, and in extreme
cases where the internal pressure is extremely high
they can even explode.

This situation can also arise when an overcharged
battery is fitted to the product and is being used. In
order to avoid this extreme situation it is of vital
importance that NiCad and/or Li-Ion batteries are fully
discharged before charging and that the charge time
is not exceeded except when “Conditioning” a new
battery. Repeated charging of partially discharged
batteries could cause failure of one or more of the
cells.

6

SELF DISCHARGE

A lithium battery can self discharge and lose its stored
charge. Typically it can lose approximately 5% of its
charge in the first month after fully charging (when
stored at room temperature), and then loses it by a
further 3% per month. When stored at higher
temperatures the self discharge rate will be
accelerated.

BATTERY CHARGING INDOORS

This charger is designed to be used indoors. We do
not recommend that it is used inside your home.
Ideally batteries should be charged on a bench in a
workshop, garage or shed. If the charging operation is
to be carried out in your home the area must be well
ventilated and the charger must be placed on a non
combustible surface ensuring that the ventilation slots
are not blocked. Never exceed the charging time
except when “Conditioning” a new battery, as this
could damage the battery and charger.

BATTERY DISPOSAL

When the battery fails to charge or maintain its
charge, its usable life is exhausted. To preserve
natural resources, please recycle or dispose of the
battery pack properly. This battery pack contains
nickel-cadmium cells. Before disposal ensure that the
battery pack is fully discharged by operating your
cordless product then remove the battery pack from
the drill housing and cover the battery pack
connections with heavy duty tape, to prevent short
circuit and energy discharge which could result in a
fire. Do not attempt to open or remove any of the
components.

Consult your local waste authority for information
regarding available recycling and / or disposal
options.

SPECIFIC SAFETY INSTRUCTIONS

RE-CHARGEABLE BATTERIES.

Batteries may leak or explode if not charged or
handled correctly. Always observe the following
precautions when handling batteries. Ensure that the
machine is switched off before removing or fitting
batteries.

Do not use this battery with any other product.

Do not attempt to fit the battery the wrong way round.

Do not short out, or attempt to dismantle the battery.

Do not expose the battery to flames or excessive
heat.

Do not immerse in or expose the battery to water.

Do not store or transport the battery with loose metal
objects such drill and driver bits.

Batteries are prone to leakage when discharged. To
avoid damage to the product, remove or
re-charge the battery when no charge remains. Store
the battery in a cool place when not in use.

After prolonged use the battery may become hot.
Before removing the battery, switch the machine off
and allow the battery to cool down. Do not use the
battery if you notice any discoloration or distortion of
the battery casing.

GENERAL SAFETY RULES
WARNING! Read all instructions Failure to follow all

instructions listed below may result in electric shock,
fire and/or serious injury. The term "power tool" in all
of the warnings listed below refers to your mains
operated (corded) power tool or battery operated
(cordless) power tool.

SAVE THESE INSTRUCTIONS

1) WORK AREA

a) Keep work area clean and well lit. Cluttered and

dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust or fumes.

c) Keep children and bystanders away while

operating a power tool. Distractions can cause you
to lose control.

2) ELECTRICAL SAFETY

a) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electric shock.

b) Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and
refrigerators.
There is an increased risk of electric shock if your
body is earthed or grounded.

c) Do not expose power tools to rain or wet

conditions. Water entering a power tool will
increase the risk of electric shock.

d) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords
increase the risk of electric shock.

e) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a
cord suitable for outdoor use reduces the risk of
electric shock.

3) PERSONAL SAFETY

a) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do
not use a power tool while you are tired or under
the influence of drugs, alcohol or medication.
A moment of inattention while operating power
tools may result in serious personal injury.

7

b) Use safety equipment. Always wear eye

protection. Safety equipment such as dust mask,
non-skid safety shoes, hard hat, or hearing
protection used for appropriate conditions will
reduce personal injuries.

c) Avoid accidental starting. Ensure the switch is in

the off position before plugging in. Carrying power
tools with your finger on the switch or plugging in
power tools that have the switch on invites
accidents.

d) Remove any adjusting key or wrench before

turning the power tool on.
A wrench or a key left attached to a rotating part
of the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and

balance at all times. This enables better control of
the power tool in unexpected situations.

f) Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves
away from moving parts. Loose clothes, jewellery
or long hair can be caught in moving parts.

g) If devices are provided for the connection of dust

extraction and collection facilities, ensure these
are connected and properly used. Use of these
devices can reduce dust related hazards.

4) POWER TOOL USE AND CARE

a) Do not force the power tool. Use the correct

power tool for your application. The correct power
tool will do the job better and safer at the rate for
which it was designed.

b) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be
controlled with the switch is dangerous and must
be repaired.

c) Disconnect the plug from the power source before

making any adjustments, changing accessories, or
storing power tools. Such preventive safety
measures reduce the risk of starting the power
tool accidentally.

d) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the
power tool or these instructions to operate the
power tool. Power tools are dangerous in the
hands of untrained users.

e) Maintain power tools. Check for misalignment or

binding of moving parts, breakage of parts and
any other condition that may affect the power
tools operation. If damaged, have the power tool
repaired before use. Many accidents are caused
by poorly maintained power tools.

f) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits etc.,

in accordance with these instructions and in the
manner intended for the particular type of power
tool, taking into account the working conditions
and the work to be performed. Use of the power
tool for operations different from intended could
result in a hazardous situation.

5) BATTERY TOOL USE AND CARE

a) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one
type of battery pack may create a risk of fire when
used with another battery pack.

b) Use power tools only with specifically designated

battery packs. Use of any other battery packs may
create a risk of injury and fire.

c) When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys,
nails, screws or other small metal objects, that can
make a connection from one terminal to another.
Shorting the battery terminals together may cause
burns or a fire.

d) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact
accidentally occurs, flush with water. If liquid
contacts eyes, additionally seek medical help.
Liquid ejected from the battery may cause irritation
or burns.

6) SERVICE

a) Have your power tool serviced by a qualified repair

person using only identical replacement parts. This
will ensure that the safety of the power tool is
maintained.

COMPONENTS & CONTROLS (FIG 1)

UNPACKING
Caution! This packaging contains sharp objects. Take

care when unpacking. Remove the machine, together
with the accessories supplied, from the packaging.
Check carefully to ensure that the machine is in good
condition and account for all the accessories listed in
this manual.

1. Keyless chuck

2. Torque adjustment ring

3. Two speed gear train (high-low)

4. Forward/reverse switch

5. Hand grip

6. Belt clip

7. Li-ion battery

8. Battery release catch

9. On/Off trigger switch

10. LED light

8

Also make sure that all the accessories are complete.
If any parts are found to be missing, the machine and
its accessories should be returned together in their
original packaging to the retailer.

Do not throw the packaging away, keep it safe
throughout the guarantee period, then recycle if
possible, otherwise dispose of it by the proper means.
Do not let children play with empty plastic bags due
to the risk of suffocation.

CHARGING THE BATTERY PACK

Warning! Only charge in compatible 18V chargers.
Use of other chargers may result in fire, damage or
serious personal injury.

The battery pack for this tool has been shipped in a
low charge condition to prevent possible problems.
Therefore, you should charge it until the green LED on
the front right hand side of the charger comes on.

Note: Batteries will not reach full charge the first time
they are charged. Allow several cycles (operation
followed by recharging) for them to become fully
charged.

First read the safety instructions then follow the
charging instructions.

Plug the charger into a standard 230V~50Hz mains
socket outlet, the green LED on the front left hand
side of the charger will illuminate.

Do not allow the cable to become knotted or kinked.

Place the battery pack into the charger base.
(Note the battery has raised ribs which allows it to fit
into the charger only one way). Time the charge for 60
minutes only.

The red LED on the front right hand side of the
charger will illuminate to indicate charging is in
progress. A green LED will illuminate when the battery
is fully charged.

Unplug the charger when not in use and store it in a
suitable storage cabinet.

Avoid charging your battery in freezing conditions as
charging power will not be sufficient.

When charging more than one battery pack in
succession allow at least 30 minutes for the charger
to cool down before charging an additional battery.

Always remove the battery pack and store it safely
when the tool is not in use.

Caution: If at any point during the charging process
none of the LEDs are lit, remove the battery pack from
the charger to avoid damaging the product. DO NOT
insert another battery.

CHARGE STATUS

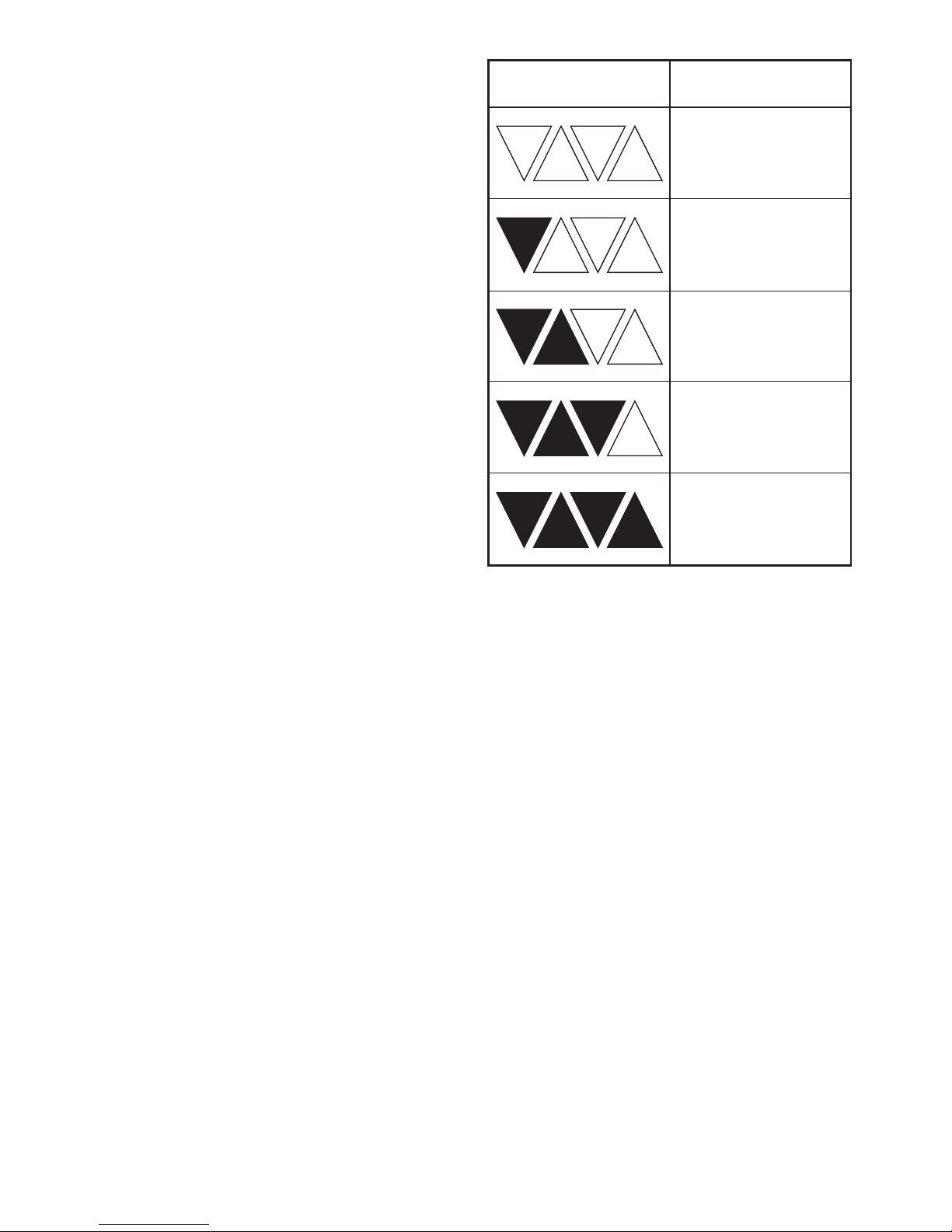

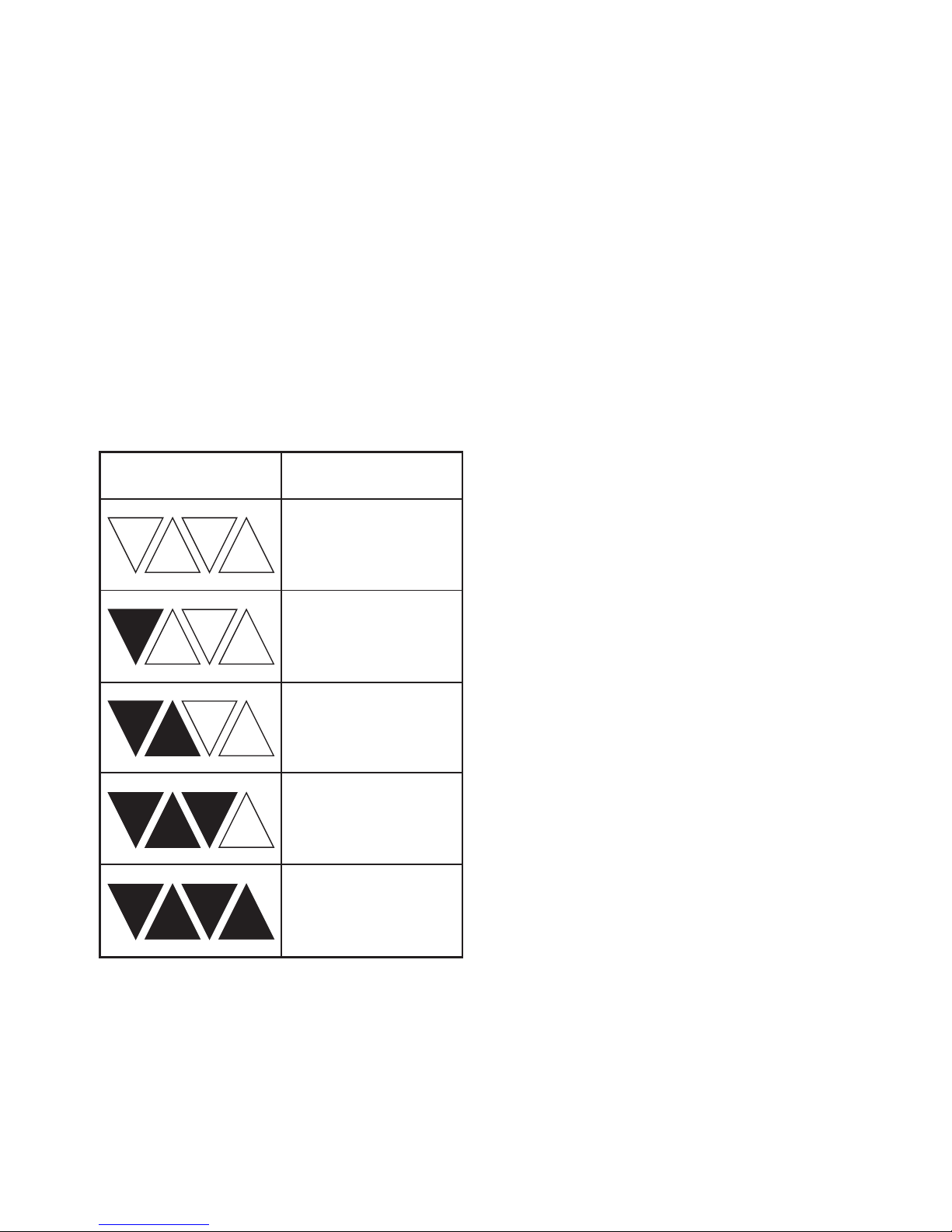

To display the amount of charge left in the battery,
press the charge level indicator button, Fig.2.

VARIABLE SPEED CONTROL (FIG. 3)

Simply apply light pressure to the trigger to start the
drill on a slow speed. Increasing the pressure on the
switch will increase the speed of the drill.

Note: You might hear a high pitched noise from the
switch during use. Do not be concerned; this is a
normal part of the switch function.

FORWARD & REVERSE SWITCH

This feature is selected via a slide switch located
above the trigger, Fig.4. To select direction of the drill
rotation simply push the button fully in on the left side
for reverse rotation. To change to forward rotation
push the button fully in on the right side of the handle.

Note: As a safety precaution from accidental
engagement while being carried pushing the
forward/reverse button into the middle or neutral
position will render the drill inoperative.

Caution: To prevent gear damage, always allow the
chuck to come to a complete stop before changing
the direction of rotation.

Note: The drill will not run unless the direction of
rotation selector is pushed fully to the left or right.

Avoid running the drill at low speeds for extended
periods of time. Running at low speeds under
constant usage may cause the drill to become
overheated. If this occurs, cool the drill by running it
without a load and at full speed.

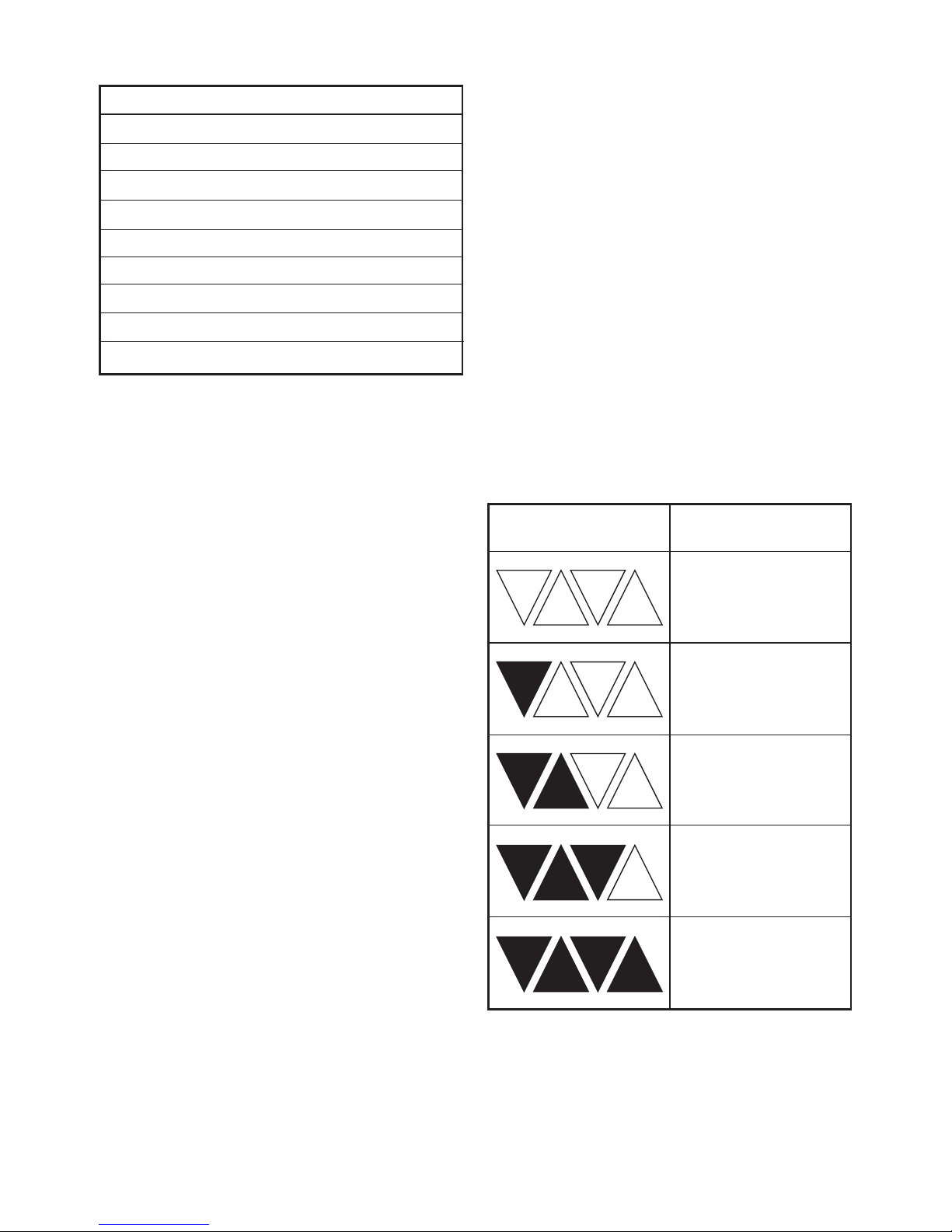

Charge level indicator Amount of charge

remaining

0-10%

10-25%

25-50%

50-75%

75-100%

9

KEYLESS CHUCK (FIG.5)

Turn the sleeve counterclockwise to open the chuck
jaws. Place the bit in the chuck as far as it will go. Turn
the sleeve clockwise to tighten the chuck. To remove
the bit, turn the sleeve counterclockwise.

TWO SPEED GEAR TRAIN

This drill comes with a 2 speed gear train to give high
and low speed ranges. To change between the two
speed ranges slide the selector switch, located on top
of the drill, Fig.6.

Use the low (1) speed for high power and torque
applications and high (2) speed for fast drilling or
driving applications.

Do not use the speed speed gear train while the tool is
running. The tool may be damaged.

TORQUE ADJUSTMENT

This feature allows setting of the torque or tightening
power of your drill and depending on the application,
various levels of driving power are required. When
driving larger screw diameters a higher torque power is
required to drive the screw until it’s properly seated.
Rotate the torque collar until the desired torque setting
aligns with the arrow on the drill body, Fig.7.

When the selected torque is reached the chuck will
stop rotating. The proper setting depends on the type
of material and the size of screw you are using.

Note: Always start on the lowest setting.

The drill symbol gives the highest torque setting and is
used when drilling and for driving larger screws.

LED WORK LIGHT

Caution: Do not look in the light or see the source of
light directly.

Pull the On/Off trigger to light up the lamp. The lamp
keeps on lighting while the switch trigger is being
pulled. The lamp goes out immediately after releasing
the trigger.

INSTALLING THE BELT CLIP

Before fitting the belt clip set the forward/reverse
button to the centre position or turn tool off and
disconnect battery pack.

To reduce the risk of serious personal injury, do not
suspend tool overhead or suspend objects from the
belt hook. Only hang the tool’s belt clip from a work
belt.

When attaching or replacing the belt clip, use only the
screw that is provided. Be sure to securely tighten the
screw with a Phillips screwdriver.

The belt clip can be be attached to either side of the
tool using only the screw provided, to accommodate
left or right handed users.

To move belt clip, remove the screw that holds the belt
clip in place then reassemble on the opposite side. Be
sure to securely tighten screw.

INSTALLING BITS

Before fitting any drill bits set the forward/reverse
button to the centre position.

Open or close the chuck jaws to a point where the
opening is slightly larger than the bit size you intend to
use.

Insert the drill bit straight into the chuck jaws. Do not
insert the drill bit into the chuck jaws at an angle. This
could cause the drill bit to be thrown from the drill,
resulting in possible serious personal injury or damage
to the drill.

Tighten the chuck jaws on the drill bit.

DRILLING

Check the direction of the forward/reverse button for
the correct setting.

Secure the material to be drilled in a vise or with
clamps to keep it from turning as the drill bit rotates.

Hold the drill firmly and place the bit at the point to be
drilled.

Depress the switch trigger to start the drill.

Move the drill bit into the workpiece, applying only
enough pressure to keep the bit cutting. Do not force
the drill or apply side pressure to elongate a hole. Let
the tool do the work.

Warning! Be prepared for binding at bit breakthrough.
When these situations occur, drill has a tendency to
grab and kick opposite to the direction of rotation and
could cause loss of control when breaking through
material. If not prepared, this loss of control can result
in possible serious injury.

TIP FOR DRILLING HARD SMOOTH SURFACES

Place a piece of masking tape onto the surface in the
approximate position for the hole. Mark the position of
the hole onto the masking tape this will prevent the drill
from skidding across the surface when the drill is
started. Slowly drill through the surface.

TIP FOR DRILLING METAL

When drilling metal, use a light oil on the drill bit to
keep it from overheating. The oil wil prolong the life of
the bit and increase the drilling action.

TIP FOR MASONRY DRILLING

For maximum performance, use carbide-tipped
masonry impact bits when drilling holes in brick, tile,
concrete, etc.
For maximum performance, use high speed steel bits.

Apply light pressure and medium speed for best results
in brick.

Apply additional pressure for hard materials such as
concrete.

10

WORKPIECE CLAMPING

To prevent the drill bit from spinning the work piece if
the drill bit becomes jammed in the hole being drilled,
it is recommended that a drill vice or other suitable
clamp is used to secure the work piece during the
drilling operation.

If the bit jams in the workpiece or if the drill stalls,
stop the tool immediately. Remove the bit from the
workpiece and determine the reason for jamming.

Note: This drill has an electric brake. When the switch
trigger is released, the chuck stops turning. When the
brake is functioning properly, sparks will be visible
through the vent slots on the housing. This is normal
and is the action of the brake.

MAINTENANCE

This power tool normally requires no maintenance;
from time to time the ventilation slots on the motor
casing should be cleaned out. If the unit should
become defective, repair should be performed by an
authorized service agent for electric tools.

Avoid using solvents when cleaning plastic parts.
Most plastics are susceptible to damage from various
types of commercial solvents and may be damaged
by their use. Use clean cloths to remove dirt, dust, oil,
grease, etc.

Warning! Do not at any time let brake fluids, gasoline,
petroleum based products, penetrating oils, etc.,
come in contact with plastic parts. Chemicals can
damage, weaken or destroy plastic which may result
in serious personal injury.

TECHNICAL SPECIFICATION

CHARGER

Voltage 18V DC

Capacity 2.0Ah

Charge time 60 minutes

Cell type Lithium-ion

No load speed 0-440min

-1

(low)

No load speed 0-1650min

-1

(high)

Torque settings 21+1

Maximum torque 40Nm

Keyless chuck size 13mm

Drilling capacity (wood) 25mm

Drilling capacity (steel) 10mm

Sound Pressure Level L

pA

71 dB(A)

K=3dB(A)

Sound Power Level L

WA

82 dB(A)

K=3dB(A)

Vibration Level 3.0 m/s

2

, K=1.5m/s

2

ENVIRONMENTAL PROTECTION

Information for (private householders) for the environmentally responsible disposal of Waste Electrical and
Electronic Equipment (WEEE)

This symbol on products and or accompanying documents indicates that used and end of life
electrical and electronic equipment should not be disposed of in household waste. For the
proper disposal, treatment, recovery and recycling, please take these products to designated
collection points, where they will be accepted on a free of charge basis. Alternatively, in some
countries you may be able to return your products to your retailer upon the purchase of an
equivalent new product. Disposing of this product correctly will help to save valuable resources
and prevent any potential adverse effects on human health and the environment which could

otherwise arise from inappropriate waste disposal and handling. Please contact your local
authority for further details of your nearest designated collection point. Penalties may be applicable for incorrect
disposal of this waste in accordance with national legislation.

FOR BUSINESS USERS IN THE EUROPEAN UNION.

If you wish to discard electrical and electronic equipment, please contact your dealer or supplier for further
information.

Information on Disposal in other Countries outside the European Union.

This Symbol is only valid in the European Union.
If you wish to dispose of this product, please contact your local authorities or dealer and ask for the correct
method of disposal.

Voltage 230V~50Hz

Output voltage 18V DC 2.4A

11

SYMBOLS

The rating plate on your tool may show symbols. These represent important information about the product or
instructions on its use.

Conforms to relevant safety

standards.

Read the instruction manual.

Product conforms to RoHs

requirements

Waste electrical products should
not be disposed of with
household waste. Please recycle
where facilities exist. Check with
your Local Authority or retailer for
recycling advice.

General warning

Wear hearing protection.

Wear eye protection.

Wear respiratory protection.

130°

Li-ion

Thermal link with operating
temperature

Contains Lithium Ion

12

ESITTELY

Kiitos, että ostit tämän tuotteen, joka on läpäissyt
kattavan laatutarkastusprosessimme. Kaikki on tehty
sen varmistamiseksi, että saat sen täydellisessä
toimintakunnossa.

TURVALLISUUS ENSIN

Seuraavat perusvarotoimet on tehtävä ennen
sähkötyökalun käyttämistä tulipalojen, sähköiskujen ja
henkilövahinkojen estämiseksi. On tärkeää lukea nämä
käyttöohjeet, jotta ymmärrät tämän työkalun käytön,
siihen liittyvät rajoitukset ja potentiaaliset vaarat.

TAKUUTODISTUS

Tällä tuotteella on 2 vuoden takuu, joka alkaa
ostopäivästä ja koskee vain ensimmäistä ostajaa.
Tämä takuu kattaa vain virheet, jotka aiheutuvat
raaka-aine- ja valmistusvioista, ja jotka tulevat esille
takuuaikana. Takuu ei korvaa kuluvia osia. Valmistaja
korjaa tai vaihtaa tuotteen harkintansa mukaan
edellyttäen seuraavassa mainittuja asioita. Tuotetta on
käytetty käsikirjan ohjeiden mukaisesti, ja sitä ei ole
käytetty väärin tai huolimattomasti tai tarkoitukseen,
johon sitä ei ole tarkoitettu käytettäväksi. Laitetta ei
ole purettu osiin tai peukaloitu millään tavalla, sitä ei
ole huollatettu valtuuttamattomilla henkilöillä tai
käytetty vuokrauksen kohteena. Kuljetusvauriot eivät
kuulu tämän takuun piiriin. Niistä on vastuussa
kuljetusliike. Takuuvaateet on esitettävä ensisijaisesti
suoraan jälleenmyyjälle takuukauden aikana. Tuote
tulee palauttaa valmistajalle vain poikkeuksellisissa
tapauksissa. Näissä tapauksissa ostajan vastuulla on
tuotteen palauttaminen omalla kustannuksellaan ja
varmistaen, että se on asianmukaisesti pakattu
kuljetusvaurioiden estämiseksi. Mukaan tulee liittää
lyhyt kuvaus viasta ja kopio kuitista tai muusta
ostotodistuksesta. Valmistaja ei ole vastuussa mistään
erityisistä, esimerkillisistä, suorista, välillisistä,
satunnaisista tai epäsuorista menetyksistä tai
vahingoista takuun aikana. Tämä takuu tulee lisänä,
eikä vaikuta oikeuksiin, joita kuluttajalla saattaa olla
vuoden 1973 Tavaranmyyntilain ja siihen vuonna 1975
ja 1999 tehtyjen muutosten mukaisesti.

LAKISÄÄTEISET OIKEUDET

Tämä takuu on lisänä, eikä vaikuta lakisääteisiin
oikeuksiisi.

TUOTTEEN HÄVITTÄMINEN

Kun tuotteen käyttöikä loppuu tai se hävitetään
jostakin muusta syystä, sitä ei saa hävittää
kotitalousjätteen mukana. Luonnonvarojen
säilyttämiseksi ja haitallisten ympäristövaikutusten
minimoimiseksi, kierrätä tuote tai hävitä muulla
ympäristöystävällisellä tavalla. Tuote tulee viedä
paikalliseen kierrätyskeskukseen tai muuhun
viralliseen keräily- ja hävityspisteeseen.

Jos olet epävarma, kysy kierrätys- ja/tai
hävittämisvaihtoehdoista paikalliselta jäteliikkeeltä.

TÄRKEITÄ TIETOJA TUOTTEESTA

Tuote on suunniteltu toimimaan FXA XCLICK -sarjan
akkujen ja latureiden kanssa.

LAITEKOHTAISET TYÖTURVALLISUUSOHJEET

Kiinnitä huomiota korkeaan reaktiiviseen
vääntömomenttiin porauksen aikana. Aseta oikea
momentti käyttäessäsi työkalua vääntimenä.

Älä koske valintakatkaisimia moottorin ollessa
käynnissä. Työkalu saattaa vaurioitua.

Katkaise aina työkalun sähkö ennen huoltoa.

Älä käytä työkalussa varusteita, jotka on tarkoitettu
laastin, sementin, rappauslaastin tms. sekoitukseen.

PORAKONEITA KOSKEVAT
TURVALLISUUSMÄÄRÄYKSET

Jos mahdollista, kiinnitä aina työstökappale
ruuvipuristimen tai muun lukituslaitteen avulla.

Kytke aina porakone pois päältä, ennen kuin asetat
sen paikoilleen.

Kun käytät porakonetta, käytä aina henkilökohtaisia
suojaimia, kuten suojalaseja tai suojanaamaria,
kuulonsuojaimia ja suojavaatteita sekä suojakäsineitä.
Käytä hengityssuojainta, jos porattaessa syntyy pölyä.

LATUREIDEN LISÄTURVAOHJEET

Lue ennen laturin käyttämistä kaikki ohjeet ja laturin ja
akun varoitusmerkinnät sekä myös akun käyttämistä
koskevat ohjeet.

Lataa akkuja vain sisätiloissa, sillä laturi on suunniteltu
vain sisäkäyttöön.

VAARA! Jos akku on murtunut tai jollain tavalla
vaurioitunut, älä laita sitä laturiin. Se aiheuttaa
sähköiskun tai tappavan sähköiskun vaaran.

VAROITUS! Älä päästä laturiin mitään nesteitä. Se
aiheuttaa sähköiskun vaaran.

Laturi ja sen mukana toimitettu akku on varta vasten
valmistettu toimimaan yhdessä. Älä yritä ladata akkua
muilla latureilla kuin laitteen mukana tulevalla.

Älä irrota virtajohtoa pistorasiasta johdosta vetämällä.

Älä käytä laturia, jos siihen on kohdistunut voimakas
isku, se on pudonnut tai vaurioitunut muulla tavalla.
Vie laturi valtuutettuun huoltoliikkeeseen
tarkastettavaksi tai korjattavaksi.

Älä pura laturia. Vie se valtuutettuun huoltoliikkeeseen,
jos se vaatii huoltamista tai korjauksia. Virheellinen
kokoaminen voi aiheuttaa tulipalon, sähköiskun tai
tappavan sähköiskun.

Laturi Akku

FXADL1051 FXAJDB180Li

FXAJDB180Li-II

13

Voit vähentää sähköiskun vaaraa irrottamalla laturin
virtalähteestä, ennen kuin yrität sen puhdistamista.
Yksinään akun poistaminen ei vähennä tätä vaaraa.

AKKUA KOSKEVAT LISÄTURVAOHJEET

Työkalun akku toimitetaan alhaisen latauksen tilassa.
Sinun tulee ladata akku täyteen ennen laitteen
käyttämistä.

Älä polta akkua vaikka se olisi pahasti vaurioitunut tai
se ei pitäisi enää varausta. Akku voi räjähtää tulessa.

Akussa voi olla pientä nestevuotoa äärimmäisessä
käytössä tai äärimmäisissä lämpötiloissa. Tämä ei
välttämättä merkitse akun toimintahäiriötä. Jos
ulkokuori on kuitenkin rikkoutunut ja vuotavaa
akkunestettä pääsee ihollesi, pese altistunut alue
nopeasti saippualla ja vedellä. Jos akkunestettä
pääsee silmiisi, huuhtele silmiä puhtaalla vedellä
vähintään 10 minuuttia ja hakeudu välittömästi
lääkäriin.

Ilmoita hoitohenkilökunnalle, että neste on 25–35 %
liuos kaliumhydroksidia.

Älä koskaan yritä avata akkua mistään syystä. Jos
akun muovinen kotelo rikkoutuu tai murtuu, lopeta heti
akun käyttö, äläkä lataa sitä enää uudelleen.

Älä säilytä tai kuljeta vara-akkua taskussa,
työkalulaatikossa tai muussa paikassa, jossa se
pääsee kosketuksiin metalliesineiden kanssa. Akku voi
joutua oikosulkuun, joka vaurioittaa akkua, aiheuttaa
palovammoja tai tulipalon.

TIETOA AKUN LATAAMISESTA

NiCad ja/tai Li-ion NiCad ja/tai Li-Ion-akkujen
lataustehot määrittää aika, jonka akun täyteen
lataaminen kestää. Tähän aikaan vaikuttaa latausvirta.
Kolme yleisintä lataustehoa ovat:

Nopea lataus.
Hidas lataus.
Ylläpitolataus.

NOPEASTI LADATTAVAT AKUT

Nopeasti ladattavien akkujen latausaika voi vaihdella
30 minuutin ja 90 minuutin välillä. Akkukäyttöisen
sähkötyökalun mukana tulevan akun latausaika on
merkitty tuotteen käyttöoppaaseen.

HITAASTI LADATTAVAT AKUT

Hitaasti ladattavien akkujen latausaika on 3 tunnin ja 5
tunnin välillä.

AKKUJEN YLLÄPITOLATAUS

Akkujen ylläpitolatauksen latausaika on 7 tunnin ja 9
tunnin välillä.

TÄRKEÄÄ!

NICAD- JA/TAI LI-ION-AKKUJA KOSKEVAA
LATAUSTIETOJA

PURA NICAD- JA/TAI LI-ION-AKKU AINA
KOKONAAN ENNEN LATAAMISTA, ÄLÄKÄ
KOSKAAN YLITÄ LATAUSAIKAA PAITSI JOS
KYSEESSÄ ON UUDEN AKUN ”KUNNOSTUS”.

LATAUSMENETTELY

Ladattaessa uutta NiCad- ja/tai Li-Ion-akkua, se tulee
purkaa aivan tyhjäksi ja ladata sen jälkeen aivan
täyteen akun latausajan mukaisesti, joka on ilmoitettu
tuotteen käyttöoppaassa plus 30 minuuttia. Tämän
jälkeen se tulee purkaa uudelleen aivan tyhjäksi ja
ladata sen jälkeen uudelleen aivan täyteen akun
latausajan mukaisesti, joka on ilmoitettu tuotteen
käyttöoppaassa plus 30 minuuttia. Tämä toimenpide
kunnostaa akun ja tasoittaa kennojännitteet. Tämä
toimenpide varmistaa akun optimaalisen toiminnan.

Jos käytät laturia toistuvasti useamman akun
peräkkäiseen lataamiseen, anna laturin jäähtyä
akkujen välillä. On suositeltavaa, että jäähtymisjakso
kestää vähintään 30–45 minuuttia.

Kun lataat akkua, joka on purkaantunut kovassa
käytössä, anna akun jäähtyä ennen lataamista. On
suositeltavaa, että jäähtymisjakso kestää vähintään
30–45 minuuttia.

NICAD- JA/TAI LI-ION-AKKUJEN LATAAMINEN JA
LATURIT

NiCad- ja/tai Li-Ion-akkujen lataus on tehtävä
huolellisesti, koska ylilataaminen voi vaurioittaa niitä.

Ylilataus voi nostaa akun lämpötilaa ja sisäinen paine
voi nousta äkisti. Tämä voi aiheuttaa kennojen
vääntymistä ja elektrolyytin vuotoa, sekä niissä
äärimmäisissä tapauksissa, joissa sisäinen paine on
erittäin korkea, akut voivat räjähtää.

Tämä voi tapahtua myös, jos yliladattu akku
kiinnitetään laitteeseen ja laitetta aletaan käyttää.
Näiden äärimmäisten tilanteiden välttämiseksi on
tärkeää, että NiCad- ja/tai Li-Ion-akut tyhjennetään
täysin ennen latausta ja latausaika ei ylitä ilmoitettua
paitsi uuden akun ”kunnostuksessa”. Toistuva vain
osittain purkautuneiden akkujen lataaminen voi
aiheuttaa yhden tai useamman kennon toimintahäiriön.

ITSEPURKAUS

Litiumakku voi purkautua itsestään ja menettää
ladatun varauksen. Yleensä akku menettää noin 5 %
latauksesta ensimmäisen kuukauden aikana täyteen
lataamisen jälkeen (säilytettäessä huonelämpötilassa)
ja sen jälkeen 3 % kuukaudessa. Jos akkua
säilytetään korkeammassa lämpötilassa, itsepurkaus
nopeutuu.

AKUN LATAAMINEN SISÄTILOISSA

Tämä laturi on suunniteltu sisäkäyttöön. Emme
suosittele sen käyttämistä kuitenkaan asuintiloissa.
Akut olisi parasta ladata verstaan pöydällä,
autotallissa tai vajassa. Jos akku on pakko ladata
asuintiloissa, tilan pitää olla hyvin ilmastoitu ja laturi
tulee asettaa syttymättömälle alustalle varmistaen,
että ilmanvaihtoaukot ovat esteettömät. Älä koskaan
ylitä latausaikaa, paitsi uuden akun ”kunnostuksessa”,
sillä se voi vaurioittaa akkua ja laturia.

14

AKUN HÄVITTÄMINEN

Kun akku ei enää lataudu tai lataus ei pysy, akun
käyttöaika on loppunut. Kierrätä akku luonnon
resurssien säästämiseksi tai hävitä akku
asianmukaisesti. Tässä akussa on nikkeli-kadmium­kennot. Varmista ennen hävittämistä, että akku on
täysin purkautunut käyttämällä akkukäyttöistä
työkalua. Poista akku sitten työkalusta ja peitä akun
liitännät vahvalla teipillä, joka estää oikosulun
syntymisen ja sähkövirran purkautumisen, mikä voisi
aiheuttaa tulipalon. Älä yritä avata tai poistaa mitään
komponentteja.

Saat lisätietoja kierrättämisestä ja/tai
hävitysvaihtoehdoista ottamalla yhteyden paikallisiin
jätehuoltoviranomaisiin.

ERITYISET TURVAOHJEET

LADATTAVAT AKUT.

Akut voivat vuotaa tai räjähtää, jos niitä ei ladata ja
käsitellä oikein. Noudata akkujen käsittelyssä aina
seuraavia varotoimia. Varmista, että kone on kytketty
pois päältä ennen akun irrottamista tai kiinnittämistä.

Älä käytä tätä akkua minkään muun laitteen kanssa.

Älä yritä kiinnittää akkua väärinpäin.

Älä oikosulje tai yritä purkaa akkua.

Älä altista akkua liekeille tai korkeille lämpötiloille.

Älä upota akkua veteen tai altista sitä vedelle.

Älä säilytä tai kuljeta akkua irrallisten metalliesineiden,
kuten poranterien, kanssa.

Akut voivat vuotaa, kun niitä puretaan. Vältä laitteen
vioittuminen poistamalla tai lataamalla akku, kun
varausta ei ole enää jäljellä. Säilytä akku viileässä
paikassa, kun se ei ole käytössä.

Akku saattaa kuumentua pitkäaikaisen käytön jälkeen.
Kytke kone pois päältä ennen kuin irrotat akun ja anna
akun jäähtyä. Älä käytä akkua, jos huomaat akun
kotelossa värjäytymiä tai vääntymiä.

YLEISET TURVALLISUUSSÄÄNNÖT

VAROITUS! Lue kaikki ohjeet

Alla olevien ohjeiden noudattamatta jättäminen voi
aiheuttaa sähköiskun, tulipalon ja/tai vakavan
vamman. Käsite ”sähkötyökalu” kaikissa alla
luetelluissa varoituksissa viittaa työkaluun tai
akkukäyttöiseen (johdottomaan) sähkötyökaluun.

PIDÄ NÄMÄ OHJEET TALLELLA

1) TYÖALUE

a) Pidä työalue puhtaana ja hyvin valaistuna.

Roskaiset tai pimeät alueet lisäävät
onnettomuusriskiä.

b) Älä käytä työkaluja ympäristöissä, joissa on

räjähdysvaara, kuten helposti syttyvien nesteiden,
kaasujen tai pölyn läsnä ollessa. Työkalut
synnyttävät kipinöitä, jotka voivat sytyttää pölyn tai
höyryt tuleen.

c) Pidä lapset ja sivulliset poissa työkalua

käytettäessä. Häiriötekijät voivat haitata
keskittymistä.

2) SAHKÖTURVALLISUUS

a) Sähkötyökalun pistokkeiden tulee vastata

pistorasiaa. Älä koskaan muuta pistoketta millään
tavalla. Älä käytä sovitinpistokkeita maadoitettujen
sähkötyökalujen kanssa. Muuttamattomat
pistokkeet ja yhteensopivat pistorasiat vähentävät
sähköiskun vaaraa.

b) Vältä vartalokosketusta maadoitettuihin pintoihin

kuten putkiin, lämmittimiin, liesiin tai jääkaappeihin.
Sähköiskun vaara kasvaa, jos vartalosi on
maadoitettu.

c) Suojaa sähkötyökalut sateelta ja kosteudelta.

Sähkötyökalun sisään päässyt vesi lisää
sähköiskun vaaraa.

d) Älä käytä johtoa väärin. Älä koskaan käytä johtoa

sähkötyökalun kantamiseen, vetämiseen tai
irrottamiseen pistorasiasta. Pidä johto kaukana
lämmöstä, öljystä, terävistä reunoista ja liikkuvista
osista. Vaurioituneet tai sotkeutuneet johdot
lisäävät sähköiskun vaaraa.

e) Kun sähkötyökalua käytetään ulkotiloissa, käytä

jatkojohtoa, joka soveltuu ulkokäyttöön.
Ulkokäyttöön sopivan johdon käyttö vähentää
sähköiskun vaaraa.

3) HENKILÖTURVALLISUUS

a) Pysy valppaana, katso mitä teet ja käytä tervettä

järkeä käyttäessäsi työkalu. Älä käytä työkalu
ollessasi väsynyt tai huumeiden, alkoholin tai
lääkkeiden vaikutuksen alaisena. Hetkellinen
epähuomio työkalu käytettäessä voi johtaa
vakaviin henkilövammoihin.

b) Käytä suojavarustusta. Käytä aina suojalaseja.

Turvavarustus kuten hengityssuojain,
liukumattomat turvajalkineet, suojakypärä tai
kuulosuojain käytettynä asianmukaisissa
olosuhteissa vähentää henkilövammoja.

c) Vältä vahinkokäynnistyksiä. Varmista, että kytkin

on off-asennossa (sammutettuna) ennen virran
kytkemistä. Työkalun kantaminen sormi kytkimellä
tai virran kytkeminen päälle työkaluihin, joiden
kytkin on päällä, voi aiheuttaa onnettomuuksia.

d) Poista säätöavaimet tai jakoavaimet ennen

työkalun käynnistämistä. Jako- tai muu avain, joka
on jätetty kiinni työkalun pyörivään osaan voi
aiheuttaa henkilövamman.

15

e) Älä kurkottele. Pidä asianmukainen jalansija ja

tasapaino kaiken aikaa. Tämä mahdollistaa työkalun
paremman hallinnanodottamattomissa tilanteissa.

f) Pukeudu asianmukaisesti. Älä pidä löysiä vaatteita

tai koruja. Pidä hiuksesi, vaatteesi ja käsineesi
poissa liikkuvista osista. Löysät vaatteet, korut tai
pitkä tukka voivat jäädä kiinni liikkuviin osiin.

g) Jos pölynpoistoon tai keräyslaitteisiin kytkettäviä

laitteita on toimitettu, varmista, että ne on kytketty
ja niitä käytetään asianmukaisesti. Näiden laitteiden
käyttö voi vähentää pölyyn liittyviä vaaroja.

4) TYÖKALUN KÄYTTÖ JA HUOLTO

a) Älä käytä voimaa työkaluun. Käytä

käyttötarkoitukseesi soveltuvaa työkalua.
Asianmukainen työkalu toimii paremmin ja
turvallisemmin teholla, jolla se on suunniteltu.

b) Älä käytä työkalua, jos kytkin ei käännä sitä päälle

ja pois päältä. Työkalu, jota ei voida kontrolloida
kytkimestä on vaarallinen, ja se tulee korjata.

c) Säilytä seisovat työkalut poissa lasten ulottuvilta,

äläkä anna henkilöiden, jotka eivät tunne työkalua
tai näitä ohjeita, käyttää työkalua. Työkalut ovat
vaarallisia kouluttamattomien käyttäjien käsissä.

d) Pidä työkalut kunnossa. Tarkasta liikkuvien osien

kohdistusvirheet tai kiinnitykset, osien murtumat ja
muut seikat, jotka voivat vaikuttaa sähkötyökalujen
käyttöön. Jos työkalu on vaurioitunut, korjauta se
ennen käyttöä. Monet onnettomuudet aiheutuvat
huonosti kunnossapidetyistä työkaluista.

e) Pidä leikkaustyökalut terävinä ja puhtaina.

Asianmukaisesti kunnossapidetyt leikkaustyökalut,
joissa on terävät leikkausreunat, eivät juutu helposti
ja niiden käsittely on helpompaa.

f) Käytä työkalua, lisävarusteita ja työkalupaloja tms.

näiden ohjeiden mukaisesti ja tavalla, johon
kyseessä oleva sähkötyökalu on tarkoitettu, ottaen
huomioon työolosuhteet ja suoritettava työ.
Työkalun käyttö toimintoihin, joihin sitä ei ole
tarkoitettu, voi johtaa vaaralliseen tilanteeseen.

5) AKKUTYÖKALUN KÄYTTÖ JA HUOLTO

a) Lataa vain valmistajan määrittämällä laturilla.

Yhdentyyppisen akun kanssa sopiva laturi voi
aiheuttaa palovaaran, jos sitä käytetään
toisentyyppisen akun kanssa.

b) Käytä sähkötyökaluja vain määritettyjen akkujen

kanssa. Muiden akkujen käyttäminen voi aiheuttaa
henkilövahingon tai tulipalovaaran.

c) Kun akku ei ole käytössä, pidä se erillään muista

metalliesineistä, kuten paperiliittimistä, kolikoista,
avaimista, nauloista, ruuveista tai muista pienistä
metalliesineistä, jotka voivat muodostaa kytkennän
navasta toiseen. Oikosulun luominen akun napojen
välille voi aiheuttaa palovammoja tai tulipalon.

d) Sopimattomissa olosuhteissa akusta voi vuotaa

nestettä; vältä kosketusta. Jos vahingossa altistut
nesteelle, huuhtele vedellä. Jos nestettä pääsee
silmiin, hakeudu lisäksi lääkärin hoitoon. Akusta
vuotanut neste voi aiheuttaa ärsytystä tai
palovammoja.

6) HUOLTO

a) Jätä työkalun huolto pätevälle korjaajalle, joka

käyttää ainoastaan täsmälleen samanlaisia
varaosia. Näin varmistetaan, että työkalun
turvallisuus säilyy.

OSAT JA SÄÄTIMET (KUVA 1)

PAKKAUKSESTA PURKU

Huomio! Tämä pakkaus sisältää teräviä osia. Ole
varovainen pakkausta purkaessasi. Poista laite sekä
mukana olevat tarvikkeet pakkauksesta. Tarkista
huolellisesti, että laite on hyvässä kunnossa ja kaikki
käyttöoppaassa luetellut tarvikkeet ovat mukana.

Varmista myös, että kaikki tarvikkeet ovat täydellisiä.
Jos jokin osa puuttuu, laite ja tarvikkeet tulee palauttaa
alkuperäisessä pakkauksessa jälleenmyyjälle.

Älä heitä pakkausta pois, pidä se tallessa koko
takuuajan ja kierrätä sen jälkeen, mikäli mahdollista,
muutoin hävitä se asianmukaisella tavalla. Älä anna
lasten leikkiä tyhjillä muovipusseilla tukehtumisvaaran
takia.

AKUN LATAAMINEN

Varoitus! Lataa vain 18 V:n yhteensopivilla latureilla.
Muiden latureiden käyttö voi aiheuttaa tulipalon,
vaurioita tai vakavan henkilövahingon.

Työkalun akku toimitetaan alhaisen latauksen tilassa,
jotta estetään mahdolliset ongelmat. Tästä syystä
akkua täytyy ladata, kunnes laturin oikealla puolella
oleva vihreä LED-valo syttyy.

Huomautus: Akut eivät saavuta täyttä latausta
ensimmäisellä latauskerralla. Kestää useita
tyhjentymiskertoja (uudelleenlatauksen jälkeen) ennen
kuin ne lataantuvat täyteen.

1. Avaimeton istukka

2. Vääntömomentin säätörengas

3. Kaksinopeuksinen hammaspyörästö
(korkea–alhainen)

4. Suunnanvaihtokytkin

5. Kahva

6. Vyökiinnike

7. Litiumioniakku

8. Akun vapautussalpa

9. Käynnistyskytkin

10. LED-valo

16

Lue ensin turvallisuusohjeet ja noudata sitten
latausohjeita.

Yhdistä laturi normaaliin 230 V:n, 50 Hz:n pistorasiaan.
Vihreä LED-valo laturin edessä vasemmalla syttyy.

Älä anna kaapelin mennä solmuun tai kiertyä.

Aseta akku laturin pohjaan.

(Huomioi, että akussa on koholla olevat liitäntäpiikit,
joten akku sopii laturiin vain yhdellä tavalla). Latausaika
on vain 60 minuuttia.

Punainen LED-valo laturin edessä oikealla palaa
ilmaisten latauksen olevan käynnissä. Vihreä LED-valo
ilmaisee akun olevan täyteen ladattu.

Irrota laturi pistorasiasta, kun sitä ei käytetä ja säilytä
se sopivassa säilytyspaikassa.

Vältä akun lataamista pakkasta vastaavissa
lämpötiloissa, koska latausteho ei ole silloin riittävä.

Jos lataat useamman kuin yhden akun peräkkäin, anna
laturin jäähtyä vähintään 30 minuuttia aina ennen
seuraavan akun lataamista.

Poista akku ja säilytä se turvallisesti, kun työkalu ei ole
käytössä.

Huomio: Jos jossakin kohtaa latausta mikään LED-valo
ei pala, poista akku laturista laitteen vaurioitumisen
välttämiseksi. ÄLÄ aseta laturiin toista akkua.

LATAUKSEN TILA

Näet akun jäljellä olevan varauksen painamalla
lataustason ilmaisinpainiketta, kuva 2.

PORTAATON NOPEUDENSÄÄTÖ (KUVA 3)

Kevyt kytkimen painallus käynnistää porakoneen
hitaalla nopeudella. Kytkimen voimakkaampi painallus
johtaa porakoneen nopeuden nousemiseen.

Huomautus: Saatat käytön aikana kuulla korkeaa ääntä
kytkimestä. Älä huolestu; se kuuluu kytkimen
normaaliin toimintaan.

SUUNNANVAIHTOKYTKIN

Tätä ominaisuutta käytetään liu’uttamalla kytkintä, joka
sijaitsee kytkimen yläpuolella, kuva 4. Voit valita poran
pyörimissuunnan työntämällä painikkeen vasemmalle
sivulle, jolloin pyöriminen tapahtuu vastapäivään. Voit
vaihtaa myötäpäivään pyörimiseen työntämällä
painikkeen kokonaan kahvan oikealle puolelle.

Huomautus: Voit käyttää tahattoman käynnistymisen
estävää varotoimenpidettä kantaessasi työkalua
siirtämällä suunnanvaihtokytkimen keskelle tai
neutraaliin asentoon. Silloin porakone ei toimi
ollenkaan.

Huomio: Estät vaihteen vaurioitumisen, kun annat
istukan aina pysähtyä täysin ennen pyörintäsuunnan
vaihtamista.

Huomautus: Porakone ei toimi ennen kuin
kiertosuunnan valitsin on työnnetty loppuun asti
vasemmalle tai oikealle.

Vältä porakoneen käyttämistä hitaalla nopeudella pitkiä
aikoja. Hitaat nopeudet jatkuvassa käytössä aiheuttavat
porakoneen ylikuumenemisen. Jos näin tapahtuu,
jäähdytä porakone käyttämällä sitä kuormittamattoman
täydellä nopeudella.

AVAIMETON ISTUKKA (KUVA 5)

Avaa istukan leuat kääntämällä holkkia vastapäivään.
Aseta terä istukkaan niin pitkälle kuin se menee. Sulje
istukan leuat kääntämällä holkkia myötäpäivään. Poista
terä kääntämällä holkkia vastapäivään.

KAKSINOPEUKSINEN HAMMASPYÖRÄSTÖ

Porankoneessa on 2-nopeuksinen hammaspyörästö,
joka mahdollistaa korkean ja alhaisen nopeusalueen.
Voit vaihtaa kahden nopeusalueen välillä porakoneen
päällä olevasta valitsinkytkimestä, kuva 6.

Käytä alhaista nopeutta (1) tehoa ja vääntömomenttia
vaativaan käyttöön ja korkeaa nopeutta (2) nopeaan
poraukseen tai ruuvien kiertämiseen.

Älä vaihda hammaspyörästön nopeutta työkalun
ollessa käynnissä. Työkalu saattaa vaurioitua.

VÄÄNTÖMOMENTIN SÄÄTÖ

Tämä tarkoittaa porakoneen momentin tai
kiristysvoiman asettamista ja riippuu
käyttötarkoituksesta. Monia eri tehotasoja tarvitaan.
Yleisesti ottaen mitä suurempi ruuvin halkaisija, sen
korkeampi vääntöteho tarvitaan ruuvin kiristämiseen,
jotta se kiinnittyy tiukasti. Pyöritä
momentinsäätörengasta, kunnes haluamasi
momenttiasetus kohdistuu porakoneen rungon
nuoleen, kuva 7.

Lataustason merkkivalo Jäljellä oleva

varauksen määrä

0-10%

10-25%

25-50%

50-75%

75-100%

17

Kun valittu vääntömomentti saavutetaan, istukka
lopettaa pyörimisen. Oikea asetus riippuu materiaalin
tyypistä ja käyttämäsi ruuvin koosta.

Huomautus: Aloita aina alhaisimmalla asetuksella.

Porakoneen symboli merkitsee korkeinta
vääntömomenttia ja sitä käytetään poraamiseen ja
isojen ruuvien vääntämiseen.

LED-TYÖVALO

Huomio: Älä katso valoon tai suoraan valonlähteeseen.

Sytytä valo vetämällä käynnistyskytkintä. Valo pysyy
päällä niin kauan, kun käynnistyskytkintä vedetään.
Lamppu sammuu heti, kun kytkin vapautetaan.

VYÖPIDIKKEEN ASENTAMINEN

Ennen vyöpidikkeen kiinnittämistä aseta
suunnanvaihtokytkin keskiasentoon tai kytke työkalu
pois päältä ja irrota akku.

Älä ripusta työkalua yläpuolellesi tai ripusta varusteita
vyön koukkuun, jotta vältät vakavien henkilövahinkojen
vaaran. Kiinnitä työkalun vyöpidike vain työvyöhön.

Kun kiinnität tai vaihdat vyöpidikettä, käytä vain
mukana tulleita ruuveja. Varmista, että kiristät ruuvit
kunnolla ristipääruuvitaltalla.

Vyöpidike voidaan kiinnittää työkalun kummalle
tahansa puolelle mukana tulevalla ruuvilla. Näin se käy
sekä vasenkätisille että oikeakätisille käyttäjille.

Jos haluat siirtää vyöpidikkeen, irrota vyöpidikkeen
kiinnitysruuvi ja kiinnitä se toiselle puolelle. Muista
kiristää ruuvi kunnolla.

TERIEN ASENTAMINEN

Ennen poranterien kiinnittämistä siirrä
suunnanvaihtokytkin keskiasentoon.

Avaa tai sulje istukan leuat pisteeseen, jossa aukko on
hieman suurempi kuin terä, jota aiot käyttää.

Työnnä poranterä suoraan istukan leukoihin. Älä työnnä
poranterää vinossa istukan leukoihin. Se voi aiheuttaa
poranterän sinkoutumisen irti porakoneesta, mikä voi
aiheuttaa vakavan henkilövahingon tai porakoneen
vaurioitumisen.

Kiristä istukan leuat poranterän ympärille.

PORAAMINEN

Tarkista suunnanvaihtokytkimen suunnan asetus.

Kiinnitä porattava materiaali ruuvipenkkiin tai
puristimilla, jotta estät sen kääntyilyn poranterän
pyöriessä.

Pidä porakonetta tukevasti ja aseta poranterä
porattavaan kohtaan.

Käynnistät porakoneen painamalla käynnistyskytkintä.

Liikuta poranterä työkappaleeseen, painamalla sitä vain
sen verran kuin terän toimiminen vaatii. Älä pakota
porakonetta tai paina sivuista reiän venyttämiseksi.
Anna työkalun tehdä työ.

Varoitus! Valmistaudu poran kiinnijäämiseen
läpimenokohdassa. Jos se tapahtuu, porakone voi
potkaista pyörintää vastaan ja aiheuttaa työkalun
hallinnan menetyksen silloin, kun se pääsee materiaalin
läpi. Mikäli et ole varautunut siihen, hallinnan menetys
voi aiheuttaa vakavan henkilövahingon.

VINKKI PEHMEIDEN PINTOJEN PORAAMISEEN

Aseta peitenauha pintaan suurin piirtein sille kohtaan,
mihin reikä on tarkoitettu porata. Merkitse reiän kohta
peitenauhaan. Tämä estää poraa liukumasta pinnalla,
kun porakone käynnistetään. Poraa hitaasti pinnan läpi.

VINKKI METALLIN PORAAMISEEN

Kun poraat metallia, käytä terässä öljyä, jotta estät sen
ylikuumentumisen. Öljy pidentää terän käyttöikää ja
parantaa poraustulosta.

VINKKI MUURAUKSEN PORAUKSEEN

Käytä kovametallikärkisiä iskuporanteriä, kun poraat
reikiä kiviin, laattoihin, betoniin jne.

Käytä pikaterästeriä, niin saat parhaimman
suoritustehon.

Käytä kevyttä painallusta ja keskimääräistä nopeutta,
jotta saat parhaat tulokset kiviin porauksessa.

Lisää painallusvoimaa kovilla materiaaleilla, kuten
betonilla.

TYÖKAPPALEEN KIINNITTÄMINEN

Voit estää poranterää pyörittämästä työkappaletta
porattavaan reikään kiinni juuttuessaan, jos käytät
puristinta tai muuta sopivaa välinettä, jolla kiinnität
työkappaleen porauksen ajaksi.

Jos terä jää kiinni työkappaleeseen tai porakone
pysähtyy, pysäytä työkalu välittömästi. Irrota terä
työkappaleesta ja selvitä jumiutumisen syy.

Huomautus: Tässä porakoneessa on sähköjarru. Kun
käynnistyskytkin vapautetaan, istukka lopettaa
pyörimisen. Kun jarru toimii oikein, kipinät näkyvät
kotelon tuuletusaukkojen läpi. Tämä on normaalia ja
kuuluu jarrun toimintaan.

KUNNOSSAPITO

Tämä sähkötyökalu ei normaalisti vaadi mitään
kunnossapitoa, ainoastaan moottorin kotelon
tuuletusaukot tulee puhdistaa aika ajoin. Jos laite
vioittuu, se tulee korjauttaa valtuutetussa
sähkötyökalujen huoltoliikkeessä.

Vältä liuotinaineiden käyttöä, kun puhdistat muoviosia.
Useimmat muovit ovat herkkiä vaurioitumaan erilaisista
kaupallisista liuottimista. Poista lika, pöly, öljy, rasva
jne. puhtaalla liinalla.

Varoitus! Älä anna jarrunesteiden, bensiinin,
tunkeumanesteiden tai muiden öljypohjaisten
tuotteiden joutua kosketuksiin muoviosien kanssa.
Kemikaalit voivat vaurioittaa, heikentää tai tuhota
muovin, mikä voi johtaa vakavaan henkilövahinkoon.

18

TEKNISET TIEDOT

LATURI

Jännite 18 V DC

Kapasiteetti 2,0 Ah

Latausaika 60 minuutissa

Kennon tyyppi Litiumioni

Joutokäyntinopeus 0–440 min

-1

(alhainen)

Joutokäyntinopeus 0–1650 min

-1

(korkea)

Vääntömomentin asetus 21+1

Maksimi vääntömomentti 40 Nm

Avaimettoman istukan koko 13 mm

Porausteho (puu) 25 mm

Porausteho (teräs) 10 mm

Äänenpainetaso L

pA

71 dB(A)

K=3dB(A)

Äänitehotaso L

WA

82 dB(A)

K=3dB(A)

Tärinätaso 3,0 m/s

2

, K=1,5m/s

2

YMPÄRISTÖNSUOJELU

Tietoja (yksityisten kotitalouksien) käytetyn sähkö- ja elektroniikkalaitteiston (Waste Electrical and Electronic
Equipment, WEEE) ympäristöllisesti vastuullisesta hävittämisestä.

Tämä symboli tuotteissa ja tai sen mukana tulevissa asiakirjoissa osoittaa, että käytettyjä ja loppuun kuluneita
sähkö- ja elektroniikkalaitteita ei saa hävittää kotitalousjätteen mukana. Asianmukaista hävitystä, käsittelyä,

uudelleenkäyttöä ja kierrätystä varten vie nämä tuotteet nimettyihin keräyspisteisiin, joihin ne
hyväksytään ilmaiseksi. Vaihtoehtoisesti joissain maissa voit palauttaa ne vähittäismyyjällesi
ostaessasi uuttaa vastaavaa tuotetta. Kun hävität tämän tuotteen asianmukaisesti, autat
säilyttämään arvokkaita luonnonvaroja ja estämään sellaisia mahdollisia haitallisia vaikutuksia
ihmisterveydelle ja ympäristölle, joita voisi muutoin ilmetä virheellisestä jätteenhävittämisestä ja

-käsittelystä. Ota yhteyttä paikalliseen viranomaiseen saadaksesi lisätietoja lähimmästä
nimetystä keräyspisteestä. Tämän jätteen virheellisestä hävittämisestä voidaan määrätä
rangaistuksia kansallisen lainsäädännön mukaisesti.

YRITYSKÄYTTÄJILLE EUROOPAN UNIONISSA.

Jos haluat heittää pois sähkö- tai elektroniikkalaitteistoa, ota yhteyttä jälleenmyyjääsi tai tavarantoimittajaasi
saadaksesi lisätietoja.

Tietoja hävittämisestä muissa maissa Euroopan unionin ulkopuolella.

Tämä symboli on voimassa on vain Euroopan unionissa.
Jos haluat hävittää tämän tuotteen, ota yhteyttä paikallisiin viranomaisiin tai jälleenmyyjääsi ja kysy neuvoa
asianmukaisesta hävitysmenetelmästä.

Jännite 230V~50Hz

Lähtöjännite 18V DC 2,4A

19

SYMBOLIT

Työkalusi arvokilvessä voi olla symboleita. Ne näyttävät tärkeitä tietoja tuotteesta tai ohjeita sen käyttöön.

Vastaa voimassa olevia
turvallisuusstandardeja.

Lue käyttöohjeet.

Tuote vastaa RoHs-direktiivin
vaatimuksia

Vanhoja sähkölaitteita ei saa
hävittää kotitalousjätteen mukana.
Kierrätä ne, jos keräyspisteitä on
olemassa. Kysy kierrätysohjeet
paikallisilta viranomaisilta tai
jälleenmyyjältä.

Yleinen varoitus

Käytä kuulosuojaimia.
Käytä suojalaseja.
Käytä hengityssuojainta

130°

Li-ion

Lämpöliitäntä, käyttölämpötila

Sisältää litiumionia

20

INLEDNING

Tack för att du köper denna produkt som har
genomgått vår omfattande kvalitetssäkringsprocess.
Stor noggrannhet har lagts på att säkerställa att den
levereras i felfritt skick.

SÄKERHETEN FRAMFÖR ALLT

Innan du börjar använda denna elektriska maskin bör
följande säkerhetsåtgärder genomföras för att minska
risken för bränder, elchocker och personskada. Det är
viktigt att du läser bruksanvisningen för att förstå hur
maskinen fungerar, dess begränsningar och vilka faror
som kan förekomma med den.

GARANTICERTIFIKAT

Denna produkt har en garanti på 2 år med början på
köpdagen och gäller enbart den första köparen.
Garantin täcker endast fel som uppstår på grund av
defekta material och/eller tillverkningsfel som
uppdagas under garantiperioden, och täcker inte
förbrukningsmaterial. Tillverkaren åtar sig att reparera
eller ersätta produkten enligt eget gottfinnande på
följande premisser: Att produkten använts i enlighet
med rekommendationerna i bruksanvisningen samt att
den inte har missbrukats, hanterats med ovett eller
använts för opassande ändamål, att den inte har
plockats isär eller manipulerats på något sätt eller har
reparerats av obehörig personal eller har hyrts ut.
Transportskador täcks inte av garantin då dessa är
transportföretagets ansvar. Garantifordringar måste
göras omgående och till återförsäljaren under
garantiperioden. Endast under mycket speciella
omständigheter kan det bli aktuellt att returnera
produkten till tillverkaren. I dessa fall ansvarar kunden
för returkostnaden och att produkten förpackas med
tillräckligt skydd mot transportskador. Returen måste
innehålla en kort beskrivning av produktfelet samt en
kopia på kvittot eller annat köpbevis. Tillverkaren
ansvarar inte för några speciella, direkta, indirekta,
oavsiktliga eller efterföljande förluster eller skador
under denna garanti. Denna garanti är ett tillägg till,
och påverkar inte på något sätt, konsumentens
rättigheter i och med konsumentköplagen.

LAGSTADGADE RÄTTIGHETER

Denna garanti är ett tillägg till, och påverkar på inget
sätt, dina lagstadgade rättigheter.

BORTSKAFFANDE AV PRODUKTEN

När produkten når slutet av sin livstid eller bortskaffas
av någon annan anledning ska den inte slängas i
hushållssoporna. För att bevara naturresurserna och
minimera miljöpåverkan ber vi dig att göra dig av med
produkten på ett miljövänligt sätt. Den ska återvinnas
på en återvinningsstation eller annan behörig
insamlings- och sophanteringscentral.

Om du är osäker på hur produkten ska sorteras kan
du kontakta den lokala sophanteringsstationen
gällande återvinning och bortskaffande.

VIKTIG INFORMATION OM DENNA PRODUKT

Denna produkt är specifikt utvecklad för att drivas
tillsammas med FXA XCLICK-sortimentet av batterier
och laddare.

SPECIFIKA SÄKERHETSANVISNINGAR

Var medveten om hur det höga åtdragningsmomentet
påverkar borrmaskinen vid borrning, särskilt vid
borrning i murbruk.

FÖRSÖK INTE att ändra någon av omkopplarna när
motorn är i drift. Det kan skada maskinen.

FÖRSÖK INTE att modifiera maskinen eller dess
tillbehör på något sätt. Utöva INTE överdrivet tryck,
låt maskinen göra jobbet. Det minskar slitaget på
maskinen och borren och ökar dess effektivitet och
livslängd.

Använd inte denna produkt med något redskap som
är utformat för att blanda murbruk, betong eller gips.
Inte heller för någon annan typ av blandningsprocess.

YTTERLIGARE SÄKERHETSREGLER FÖR
BORRMASKINEN

Om möjligt, använd alltid klämmor eller ett skruvstäd
för att hålla fast föremålet. Stäng alltid av
borrmaskinen innan den läggs ifrån.

Använd säkerhetsutrustning när borrmaskinen
används, inklusive säkerhetsglasögon eller visir,
hörselskydd, skyddskläder och skyddshandskar.
Använd en dammfiltermask vid borrning som orsakar
damm.

YTTERLIGARE SÄKERHETSREGLER FÖR
LADDARE

Innan du använder laddaren, läs igenom alla
instruktioner och varningsmarkeringar på laddaren och
batteripacket, samt alla instruktioner för hur man
använder batteripacket.

Ladda endast dina batterier inomhus eftersom
laddaren är avsedd för endast inomhusbruk.

FARA! Om batteripacket är spräckt eller skadad på
något sätt, sätt inte in det i laddaren. Det finns risk för
elektriska stötar eller elchocker.

VARNING! Låt inte någon vätska komma i kontakt
med laddaren. Det finns risk för elektriska stötar.

Medföljande laddare och batteripack är särskilt
utvecklade för att användas ihop. Försök inte att ladda
batteripacket med någon annan laddare än den som
medföljer.

Dra inte i strömkabeln för att koppla ur den från
eluttaget.

Laddare Batteri

FXADL1051 FXAJDB180Li

FXAJDB180Li-II

21

Använd inte laddaren om den har utsatts för en kraftig
stöt, tappats eller skadats på något annat sätt. Lämna
in laddaren hos ett auktoriserat servicecenter för
kontroll eller reperation.

Ta inte isär laddaren. Ta den till en auktoriserad
serviceverkstad när service eller reparation krävs.
Felaktig återmontering kan resultera i brand, elektriska
stötar eller elchocker.

För att minska risken för elektriska stötar, koppla ur
laddaren från eluttaget före rengöring. Att enbart ta ut
batteriet minskar inte risken.

YTTERLIGARE SÄKERHETSREGLER FÖR
BATTERIPACKET

Batteripacket för detta verktyg levereras med låg
laddning. Ladda batteripacket fullt före användning.

Elda inte upp batteripacket även om det är mycket
skadat eller inte längre kan laddas. Batteripacket kan
explodera i en eld.

Det kan läcka lite vätska från batteripacket under
extrem användning eller extrema
temperaturförhållanden. Detta innebär inte
nödvändigtvis ett fel på batteripacket. Om däremot
den yttre förseglingen är trasig och detta läckage
kommer i kontakt med huden, tvätta snabbt det
drabbade området med tvål och vatten. Om läckaget
kommer i kontakt med dina ögon, skölj dem med rent
vatten i minst tio minuter och uppsök omedelbart
läkare.

Informera vårdpersonalen att vätskan är en
kaliumhydroxidlösning på 25-35 %.

Försök aldrig att öppna batteripacket oavsett
anledning. Om batteripackets platshölje bryts upp eller
spricker, sluta omedelbart att använda det och ladda
inte heller upp det.

Förvara eller bär inte ett extra batteripack i en ficka
eller verktygslåda eller på någon annan plats där den
kommer i kontakt med metallföremål. Batteriet kan
kortslutas, vilket orsakar skada på batteripacket,
brännskador eller brand.

INFORMATION FÖR BATTERILADDNING

Laddningstiden för batterier av typen NiCd och/eller
Li-Ion NiCd och/eller Li-Ion fastställs av den tid tar att
ladda batteriet fullt vilket påverkas av
laddningsströmmen. De tre vanligaste
laddningstiderna är:

Snabb laddning.
Långsam laddning.
Underhållsladdning.

SNABB BATTERILADDNING

Laddningstiden för snabbladdning av batterier kan
variera mellan 30 och 90 minuter. Laddningstiden för
batteriet som medföljer det trådlösa elverktyget anges
i produktens bruksanvisning.

LÅNGSAM BATTERILADDNING.

Laddningstiden för långsam batteriladdning är mellan
3 och 5 timmar.

UNDERHÅLLSLADDNING AV BATTERIER

Laddningstiden för underhållsladdning av batterier är
mellan 7 och 9 timmar.

VIKTIGT!

INFORMATION FÖR LADDNING AV NICAD­OCH/ELLER LI-ION-BATTERIER.

TÖM ALLTID ETT NICAD OCH/ELLER LI-ION­BATTERI HELT FÖRE LADDNING OCH ÖVERSTIG
ALDRIG LADDNINGSTIDEN, FÖRUTOM VID
"KONDITIONERING" AV ETT NYTT BATTERI.

LADDNINGSFÖRFARANDE

När du laddar ett nytt NiCad- och/eller Li-Ion-batteri
måste det laddas ur helt och sedan laddas upp fullt
enligt den laddningstid som anges i produktens
bruksanvisning, plus ytterligare 30 minuters laddning.
Detta bör sedan följas upp av en full urladdning och
en till full laddning enligt den laddningstid som anges i
produktens bruksanvisning, plus ytterligare 30
minuters laddning. Detta förfarande konditionerar
batteriet och utjämnar cellernas spänning. Följ detta
förfarande för att säkerställa optimal batteridrift.

Vid upprepad användning av laddaren för att ladda
upp flera batterier, låt alltid laddaren svalna innan ett
annat batteri laddas. En rekommenderad tid för att
låta laddaren svalna är minst 30-45 minuter.

Vid laddning av ett batteri som urladdats vid tung
användning, låt batteriet svalna innan det laddas. En
rekommenderad tid för att låta batteriet svalna är
minst 30-45 minuter.

INFORMATION FÖR LADDARE OCH LADDNING AV
NICAD- OCH/ELLER LI-ION-BATTERIER.

NiCad- och/eller Li-Ion-batterier måste laddas med en
viss försiktighet, till stor del på grund av att de kan
skadas av överladdning.

Överladdning kan resultera i att batteriets temperatur
och interna tryck ökar snabbt. Detta kan förvränga
cellerna som tappar elektrolyt, och i extrema fall kan
de till och med explodera när det interna trycket blir
extremt högt.

Denna situation kan även uppstå när ett överladdat
batteri monteras i produkten och används. För att
undvika denna extrema situation är det av största vikt
att NiCad- och/eller Li-Ion-batterierna är helt
urladdade innan de laddas upp och att laddningstiden
inte överskrids, förutom vid "konditionering" av ett nytt
batteri. Upprepad laddning av delvis urladdade
batterier kan orsaka fel på en eller flera celler.

22

SJÄLVURLADDNING

Ett litium-batteri kan självurladdas och tappa sin
lagrade laddning. Batteriet tappar vanligtvis cirka 5 %
av sin laddning den första månaden efter en full
laddning (vid förvaring i rumstemperatur) och tappar
sedan ytterligare 3 % per månad. Vid förvaring i högre
temperaturer kan självurladdningens hastighet ökas.

BATTERILADDNING INOMHUS

Denna laddare är utvecklad för inomhusbruk. Vi
rekommenderar inte att den används i hemmet. Helst
ska batterierna laddas på en bänk i en verkstad,
garage eller bod. Om laddningen ska utföras i hemmet
måste området ha god ventilation och laddaren måste
placeras på en icke brännbar yta för att säkerställa att
luftventilerna inte blockeras. Överskrid aldrig
laddningstiden, förutom vid "konditionering" av ett
nytt batteri, eftersom det kan skada batteriet och
laddaren.

KASSERING AV BATTERIER

När batteriet inte längre kan laddas eller behålla sin
laddning är det förbrukat. För att bevara våra
naturresurser, återvinn eller kassera batteripacket på
ett korrekt sätt. Detta batteripack innehåller nickel­kadmiumceller. Innan batteriet kasseras, se till att det
är helt urladdat genom att använda det i din trådlösa
produkt och ta sedan ut batteripacket och täck över
batteripackets kontakter med kraftig tejp, för att
förhindra kortslutning och utsläpp som kan resultera i
brand. Försök inte att öppna eller ta bort någon
komponent.

Kontakta din lokala myndighet för information om
tillgängliga alternativ för återvinning och/eller
omhändertagning.

SÄRSKILDA SÄKERHETSFÖRESKRIFTER

UPPLADDNINGSBARA BATTERIER

Batterier kan läcka eller explodera om de inte laddas
eller hanteras korrekt. Observera alltid följande
säkerhetsåtgärder vid hantering av batterier. Se till att
maskinen är avstängd innan batterier monteras eller
tas ut.

Använd inte detta batteri med någon annan produkt.

Försök inte att montera batteriet på fel sätt.

Du får inte kortsluta eller försöka ta isär batteriet.

Utsätt inte batteriet för eld eller extrem värme.

Sänk inte ner eller utsätt batteriet för vatten.

Förvara eller transportera inte batteriet tillsammans
med lösa metallföremål som t.ex. borrar och bits.

Batterierna är benägna att läcka när de är urladdade.
För att undvika skada på produkten, ta ut eller ladda
upp batteriet när det är urladdat. Förvara batteriet på
en sval plats när det inte används.

Batteriet kan bli varmt vid långvarig användning. Innan
du tar ut batteriet, stäng av maskinen och låt batteriet

svalna. Använd inte batteriet om du upptäcker
missfärgning eller förvrängning på batteriets hölje.

ALLMÄNNA SÄKERHETSREGLER

VARNING! Läs alla instruktioner.

Om instruktionerna nedan inte följs kan det resultera i
elchocker, bränder och/eller allvarliga skador. Termen
"elverktyg" i varningslistan nedan syftar på ett eldrivet
(med sladd) elverktyg eller ett batteridrivet (utan sladd)
elverktyg.

SPARA SÄKERHETSINSTRUKTIONERNA

1) ARBETSUTRYMMET

a) Håll arbetsutrymmet rent och väl upplyst. Röriga

och mörka utrymmen kan orsaka olyckor.

b) Använd inte elverktyg i explosiva miljöer som i

närheten av lättantändliga vätskor, gaser eller
damm. Elverktygen skapar gnistor som kan
antända damm eller ångor.

c) Håll barn och åskådare på avstånd medan

elverktyget är i drift. Om du distraheras kan du
tappa kontrollen.

2) ELSÄKERHET

a) Kontakten på elverktyget måste passa uttaget.

Ändra aldrig på kontakten. Använd aldrig
adapterkontakter med jordade elverktyg.
Omodifierade kontakter och matchande uttag
minskar risken för elchocker.

b) Undvik kroppskontakt med jordade ytor som rör,

element, spisar och kylskåp. Risken för elchocker
ökar om kroppen är jordad.

c) Utsätt inte elverktyg för regn eller väta. Vatten inuti

elverktyget ökar risken för elchocker.

d) Skada inte sladden. Använd aldrig sladden för att

lyfta, dra eller koppla ur elverktyget. Håll sladden
borta från värme, olja, vassa kanter och rörliga
delar. Skadad eller trasslig sladd ökar risken för
elchocker.

e) Vid utomhusbruk ska du använda en

förlängningssladd som är avsedd för bruk
utomhus. Användning av sådan sladd minskar
risken för elchocker.

3) PERSONSÄKERHET

a) Var uppmärksam och titta på det du gör, och

använd elverktyget förnuftigt. Undvik att använda
elverktyget om du är trött eller påverkad av droger,
alkohol eller medicin. Ett ögonblicks avbruten
uppmärksamhet kan leda till allvarliga
personskador.

b) Använd säkerhetsutrustning. Bär alltid

skyddsglasögon. Skyddsutrustning som
munskydd, halkfria skor, hjälm och hörselskydd
som anpassats efter omständigheterna minskar
risken för personskador.

23

c) Undvik att elverktyget startas oavsiktligt. Se till att

strömbrytaren är inställd på ”off” innan du sätter i
kontakten. Att bära elverktyget med fingret på
strömbrytaren eller stoppa i kontakten medan
strömbrytaren är på ökar också skaderisken.

d) Avlägsna skiftnycklar och inställningsverktyg innan

du sätter på elverktyget. En skiftnyckel eller annat
verktyg i kontakt med en roterande del av
elverktyget kan resultera i personskada.

e) Sträck dig inte efter något. Stå alltid stadigt och

balanserat. Detta underlättar kontrollen av
elverktyget i oförutsedda situationer.

f) Bär ändamålsenliga kläder. Undvik att bära löst

sittande kläder och smycken. Håll hår, kläder och
handskar borta från rörliga delar. Löst sittande
kläder, smycken och långt hår kan fastna i rörliga
delar.

g) Om det finns uttag för dammsugare och

uppsugningsanordningar ska du se till att dessa är
anslutna och fungerar korrekt. Att använda sådana
anordningar kan minska risken för dammrelaterad
fara.

4) ANVÄNDNING OCH SKÖTSEL AV ELVERKTYG

a) Använd inte elverktyget med våld. Använd rätt

elverktyg för det du ska utföra. Val av rätt
elverktyg innebär att jobbet genomförs smidigare
och säkrare.

b) Använd inte elverktyget om strömbrytaren inte kan

slå av eller sätta på det. Om ett elverktyg inte kan
kontrolleras med strömbrytaren är det att betrakta
som farligt och verktyget måste repareras.

c) Dra ut kontakten från uttaget innan du justerar

elverktyget, byter anordningar eller placerar
elverktyget på förvaringsstället. Sådana
förebyggande säkerhetsåtgärder minskar risken att
elverktyget startar oavsiktligt.

d) Förvara elverktyg utom räckhåll för barn och låt

inte personer som inte är vana vid elverktyget eller
som inte läst instruktionerna använda elverktyget.
Elverktyg är farliga i händerna på ovana
användare.

e) Skötsel av elverktyg. Leta efter förskjutningar,

kontakt mellan olika rörliga delar, trasiga delar och
andra skador som kan påverka elverktygets
prestation. Vid skador ska du se till att elverktyget
repareras. Många skador beror på dåligt skötta
elverktyg.

f) Se till att skärverktygen är vassa och rena. Korrekt

skötta skärverktyg med vassa blad är mindre
benägna att fastna och lättare att kontrollera.

g) Använd elverktyget, tillbehör och verktygsdelar i

enlighet med dessa instruktioner och på sådant vis
som avsetts för det aktuella verktyget, och beakta
omständigheterna i arbetsmiljön och för det jobb
som ska genomföras. Att använda elverktyget för

andra ändamål än det verktyget är avsett för kan
resultera i farliga situationer.

5) ANVÄNDNING OCH UNDERHÅLL FÖR
BATTERIVERKTYGET

a) Ladda endast upp med laddaren som anges av

tillverkaren. En laddare som är lämplig för en typ
av batteripack kan medföra risk för brand om den
används för andra batteripack.

b) Använd elverktyg endast med specifikt avsedda

batteripack. Användning av andra batteripack kan
medföra risk för personskador och brand.

c) När batteripacket inte används, håll det borta från

andra metallobjekt som gem, mynt, nycklar,
spikar, skruvar och andra metallobjekt som kan
ansluta en pol med en annan. Om batteripolerna
kortsluts kan det orsaka brännskador eller brand.

d) Vid felaktig användning kan vätska tränga ut från

batteriet, undvik kontakt. Vid oavsiktlig kontakt,
spola det utsatta området med vatten. Om vätskan
kommer i kontakt med ögonen, uppsök dessutom
läkare. Vätska som tränger ut från batteriet kan
orsaka irritation eller brännskador.

6) SERVICE

a) Se till att elverktyget servas av en kvalificerad

reparatör som använder identiska reservdelar.
Detta garanterar att säkerheten hos elverktyget
bibehålls.

KOMPONENTER OCH KONTROLLER (BILD 1)

UPPACKNING

Varning! Denna förpackning innehåller vassa föremål.
Var försiktig vid uppackning. Ta ut maskinen,
tillsammans med medföljande tillbehör, från
förpackningen. Kontrollera noggrant att maskinen är i
ett gott skick och att alla tillbehör som anges i denna
bruksanvisning medföljer.

Se även till att alla tillbehör är fullständiga. Om någon
del saknas, returnera maskinen och dess tillbehör i sin
originalförpackning till återförsäljaren.

1. Snabbchuck

2. Justeringsring för vridmoment

3. Två kugghjulsutväxlingar (hög-låg)

4. Framåt/bakåt-brytare

5. Handgrepp

6. Bältesklämma

7. Li-ion-batteri

8. Frigöringsspärr för batteriet

9. Strömbrytare.

10. LED-belysning

24

Kasta inte förpackningen, förvara den på en säker
plats under garantiperioden och återvinn den sedan.
Låt inte barn leka med tomma plastpåsar på grund av
risken för kvävning.

LADDA BATTERIPACKET

Varning! Ladda endast med kompatibla 18V-laddare.
Om annan laddare används kan det resultera i brand,
skada på egendom eller allvarliga personskador.

Batteripacket för detta verktyg levereras med låg
laddning för att förhindra eventuella problem.
Batteripacket bör därför laddas tills den gröna LED­lampan på den högra sidan av laddaren tänds.

Obs! Batterierna uppnår inte full laddning efter den
första laddningen. Ladda dem flera gånger
(användning följt av uppladdning) för att erhålla full
laddning.

Läs först igenom säkerhetsanvisningarna och följ
sedan laddningsinstruktionerna.

Anslut laddaren till ett vanligt eluttag på 230V~50 Hz ,
den gröna LED-lampan på vänster sida av laddaren
tänds.

Se till att kablen inte knutas eller böjs.

Placera batteripacket i laddarens basenhet.

(Observera att batteriet har upphöjda lister som ser till
att det bara passar i laddaren på ett sätt). Ladda
endast upp batteriet i 60 minuter.

Den röda LED-lampan på höger sida av laddaren
tänds för att visa att laddning pågår. En grön LED­lampa tänds när batteriet är fulladdat.

Dra ut laddaren när den inte används och förvara den
i ett lämpligt förvaringsskåp.

Undvik att ladda upp batteriet i minusgrader eftersom
laddningseffekten inte är tillräcklig då.

Vid laddning av mer än ett batteripack i följd, låt
laddaren svalna i minst 30 minuter innan nästa batteri
laddas upp.

Ta alltid ur batteripacket och förvara det på ett säkert
sätt när verktyget inte används.

Varning! Om ingen av LED-lamporna tänds under
laddningen, ta ur batteripacket från laddaren för att
undvika att produkten skadas. SÄTT INTE in ett annat
batteri.

LADDNINGSSTATUS

För att se hur mycket laddning som är kvar i batteriet,
tryck på indikatorknappen för laddningsnivån (bild 2).

VARIABEL HASTIGHETSKONTROLL (BILD 3)

Tryck ner avtryckaren något för att starta borren med
en låg hastighet. Tryck ner avtryckaren mer för att öka
borrens hastighet.

Obs! Du kan höra ett högt ljud från avtryckaren under
användning. Oroa dig inte, detta är en normal del av
avtryckarens funktion.

FRAMÅT/BAKÅT-BRYTARE

Denna funktion väljs via ett skjutreglage som hittas
ovanför avtryckaren (bild 4). För att välja borrens
rotationsriktning, tryck in knappen helt till vänster sida
för rotation bakåt. För att ändra till rotation framåt,
tryck in knappen helt till höger sida om handtaget.

Obs! Som en säkerhetsåtgärd mot oavsiktlig start
under förflyttning, tryck in framåt-bakåt-knappen till
mitten eller neutralt läge för att sätta borren ur
funktion.

Varning! För att förhindra skador på kugghjulen, låt
alltid chucken stanna helt innan rotationsriktningen
ändras.

Obs! Borren kommer inte att starta såvida
rotationsreglagets riktning inte tryckts in helt till
vänster eller höger.

Undvik att köra borren i låga hastigheter under en
längre tidsperiod. Borren kan överhettas om den
används länge i låga hastigheter. Om detta inträffar,
låt borren svalna genom att köra den utan belastning
på högsta hastighet.

Indikator för Återstående
laddningsnivå laddning

0-10%

10-25%

25-50%

50-75%

75-100%

25

SNABBCHUCK (BILD 5)

Vrid hylsan moturs för att öppna chuckens tänder.
Tryck in bitsen så långt som möjligt i chucken. Vrid
hylsan medurs för att dra åt chucken. Vrid hylsan
moturs för att ta ut bitsen.

TVÅ KUGGHJULSUTVÄXLINGAR

Denna borr har två kugghjulsutväxlingar för hög och
låg hastighet. För att ändra mellan de två
hastigheterna, tryck omkopplaren på borrens ovansida
till andra läget (bild 6).

Använd låg (1) hastighet för användning som kräver
hög hastighet och vridmoment och hög (2) hastighet
för snabb borrning eller skruvning.

Använd inte kugghjulsutväxlingen när verktyget körs.
Verktyget kan skadas.

JUSTERING AV VRIDMOMENT

Denna funktion låter dig ställa in vridmomentet eller
åtdragningskraften på din borr och beroende på
användning då olika nivåer av borrningskraft krävs.
Vid skruvning av skruvar med större diameter krävs ett
högre vridmoment för att vrida in skruven ordentligt.
Vrid kragen för vridmoment tills önskad
vridmomentsinställning är i linje med pilen på
borrhöljet (bild 7).

När det valda vridmomentet har uppnåtts slutar
chucken att rotera. Korrekt inställning beror på den
typ av material och skruvstorlek som används.

Obs! Starta alltid med den lägsta inställningen.

Borrsymbolen ger det högsta vridmomentet och
används vid borrning och för att skruva in större
skruvar.

LED-ARBETSBELYSNING

Varning! Titta inte rakt in i belysningen eller på
ljuskällan.

Dra ut På/av-kontrollen för att tända lampan. Lampan
fortsätter lysa när avtryckaren trycks in. Lampan
släcks omedelbart när avtryckaren släpps upp.

MONTERA BÄLTESKLÄMMAN

Innan du monterar bältesklämman, ställ in
framåt/bakåt-knappen i mittenläget eller stäng av
verktyget och koppla ur batteripacket.

För att minska risken för allvarliga personskador, låt
inte verktyg hänga över huvudet och häng inte heller
fast föremål på bälteskroken. Häng endast fast
verktygets bältesklämma på ett arbetsbälte.

Använd medföljande skruv vid montering eller utbyte
av bältesklämman. Se till att dra åt skruven ordentligt
med en stjärnmejsel.

Bältesklämman kan monteras på endera sida av
verktyget med den medföljande skruven, beroende på
om du är vänster- eller högerhänt.

För att flytta bältesklämman, ta bort skruven som
håller bältesklämman på plats och montera den sedan

på den motsatta sidan. Var noga med att dra åt
skruven ordentligt.

MONTERA BITS

Innan en borrbits monteras, ställ in framåt/bakåt­knappen i mittenläget.

Öppna eller stäng chuckens tänder till en punkt där
öppningen är något större än den bitstorlek som ska
användas.

För in borrbitsen rakt in i chuckens öppning. För inte
in borrbitsen vinklad i chucken. Det kan få borrbitsen
att slungas ut från borren, vilket kan resultera i
allvarliga personskador eller att borren skadas.

Dra åt chuckens tänder över borrbitsen.

BORRNING

Kontrollera riktningen för framåt/bakåt-knappen för
korrekt inställning.

Säkra materialet som ska borras i ett städ eller med
klämmor för att hindra det från att vridas när
borrbitsen snurrar.

Håll borren stadigt och placera bitsen där du vill borra.

Tryck ner avtryckaren för att starta borren.

Tryck ner borrbitsen i arbetsytan, applicera endast
tillräckligt tryck för att bitsen ska drivas djupare.
Forcera inte borren och tryck inte på sidan för att göra
ett större hål. Låt verktyget utföra arbetet.

Varning! Var beredd på att bitsen kan fastna vid
genomträngning. När detta inträffar har borren en
tendens att fastna och orsaka en rekyl i motsatt
riktning, vilket kan innebära att kontrollen tappas vid
genomträngning av materialet. Om du inte är beredd
kan denna tappade kontroll resultera i allvarliga
personskador.

TIPS FÖR BORRNING I HÅRDA OCH JÄMNA YTOR

Placera en bit maskeringstejp på ytan i hålets
ungefärliga riktning. Markera hålets position på
maskeringstejpen, det förhindrar borren från att glida
omkring på ytan när borrningen startas. Borra
långsamt genom ytan.

TIPS FÖR METALLBORRNING

Vid metallborrning, använd en ljus olja på borrbitsen
för att hindra den från att överhettas. Oljan förlänger
bitsens livslängd och förbättrar borrningen.

TIPS FÖR MURVERKSBORRNING

För bästa prestanda, använd hårdmetallbestyckade
borrar för murbruk vid borrning av hål i tegel, kakel,
betong osv.

För bästa prestanda, använd bitsar av
höghastighetsstål för metallborrning.

Tillämpa ett lätt tryck och medium hastighet för bästa
resultat på tegel.

Tillämpa ytterligare tryck för hårda material som t.ex.
betong.

26

KLÄMMA FAST ARBETSOMRÅDET

För att förhindra att borren snurrar arbetsområdet om
borren fastnar i hålet som borras, rekommenderas det
att använda ett borrskruvstycke eller annan lämplig
klämma för att säkra arbetsområdet under borrningen.

Om bitsen fastnar i arbetsytan eller om borren
stannar, stoppa verktyget omedelbart. Ta bort bitsen
från arbetsytan och se varför det fastnat.

Obs! Denna borr har en elektrisk broms. När
avtryckaren släpps upp slutar chucken att snurra. När
bromsen fungerar korrekt kommer gnistor att synas
genom höljets ventilationsöppningar. Detta är normalt
och bromsens funktion.

UNDERHÅLL

Detta verktyg kräver normalt inget underhåll.
Ventilationshålen på motorhusen bör däremot
rengöras då och då. Om enheten skulle bli defekt
måste reparation utföras av auktoriserad
servicepersonal för elektriska verktyg.

Undvik att använda lösningsmedel vid rengöring av
plastdelarna. De flesta plaster är känsliga för skador
från olika typer av kommersiella lösningsmedel och
kan skadas av dess användning. Använd rena trasor
för att ta bort smuts, damm, olja, fett osv.

Varning! Låt aldrig bromsvätskor, bensin,
petroleumbaserade produkter, smörjfett osv. komma i
kontakt med plastdelarna. Kemikalier kan skada,
försvaga eller förstöra plasten, vilket kan resultera i
allvarliga personskador.

TEKNISKA SPECIFIKATIONER

LADDARE

Spänning 18V DC

Kapacitet 2,0 Ah

Laddningstid 60 minuter

Celltyp Lithium-ion

Varvtal utan belastning 0-440 min

-1

(låg)

Varvtal utan belastning 0-1 650 min

-1

(hög)

Inställningar för vridmoment 21+1

Högsta vridmoment 40 Nm

Storlek snabbchuck 13 mm

Borrningskapacitet (trä) 25 mm

Borrningskapacitet (stål) 10 mm

Ljudtrycksnivå L

pA

71 dB(A)

K=3dB(A)

Ljudeffektnivå L

WA

82 dB(A)

K=3dB(A)

Vibrationsnivå 3,0 m/s

2

, K=1,5m/s

2

MILJÖSKYDD

Information (för privathushåll) om miljösäkert bortskaffande av avfall som utgörs av eller innehåller elektriska eller
elektroniska produkter (WEEE).

Denna symbol på produkter eller medföljande dokument innebär att använd och konsumerad
elektrisk och elektronisk utrustning inte får slängas bland de vanliga hushållssoporna. För
korrekt bortskaffande, behandling, återställning och återvinning ska du lämna dessa produkter
på särskilt avsedda uppsamlingsplatser där de tas omhand utan kostnad. I vissa länder kan ett
alternativ vara att skicka tillbaks produkten till återförsäljaren mot köp av en liknande ny
produkt. Korrekt bortskaffande av produkten innebär att viktiga resurser sparas och motverkar
farliga konsekvenser för människor och miljön som annars kunnat uppstå på grund av felaktigt

bortskaffande och hantering. Kontakta de lokala myndigheterna för mer information om
närmaste uppsamlingsplats. Det kan vara straffbart att bortskaffa produkten på annat sätt än utfäst enligt nationell
lag.

FÖR FÖRETAGSANVÄNDARE INOM EU.

Om du vill bli av med elektrisk och elektronisk utrustning ska du kontakta din återförsäljare eller leverantör för
ytterligare information.

Information om bortskaffande i andra länder utanför EU.

Denna symbol gäller endast inom EU.
Om du önskar att bli av med denna produkt ska du kontakta de lokala myndigheterna och fråga efter korrekt
bortskaffning.

Spänning 230V~50Hz

Utspänning 18V DC 2,4A

27

SYMBOLER

Märkplåten på ditt verktyg kanske visar symboler. De representerar viktig produktinformation eller
användarinstruktioner.

Uppfyller relevanta

säkerhetsstandarder.

Läs bruksanvisningen.

Produkten uppfyller RoHS-kraven

Förbrukade elektriska produkter
får inte kasseras tillsammans med
hushållsavfall. Återvinn på en
återvinningsstation. Kontrollera
med din kommun eller
återförsäljare för information om
återvinning.

Allmän varning

Använd hörselskydd.

Använd ögonskydd.

Använd andningsskydd.

130°

Li-ion

Termisk länk med driftstemperatur

Innehåller litiumjon

28

INNLEDNING

Takk for at du kjøpte dette produktet som har
gjennomgått vår omfattende kvalitetssikringsprosess.
Alt er gjort for å sikre at dette produktet leveres i
perfekt stand.

SIKKERHETEN FØRST

Før bruk av dette elektroverkøyet bør følgende
sikkerhetsmessige forholdsregler tas for å begrense
risiko for brann, elektrisk støt og skade på person. Det
er viktig å lese brukermanualen for å forstå apparatet,
begrensninger og potensielle farer knyttet til dette
verktøyet.

GARANTISERTIFIKAT

Dette produktet har en garanti på 2 år, som trer i kraft
fra kjøpsdato og gjelder kun opprinnelig kjøper. Denne
garantien gjelder bare skader som følge av defekte
materialer og/eller utførelsesfeil som kommer for en
dag kun i garantiperioden og inkluderer ikke rekvisita.
Fabrikanten vil reparere eller bytte produktet etter sitt
skjønn, underlagt følgende. At produktet har blitt brukt
i henhold til veiledningen beskrevet i produktmanualen
og at det ikke har blitt utsatt for misbruk, mishandling
eller blitt brukt til noe det ikke er ment for.

At det ikke har blitt demontert eller klusset med på
noen som helst måte eller har blitt reparert av
uautorisert personell eller har blitt brukt til
profesjonelle formål. Transportskader kommer ikke inn
under denne garantien, da transportfirmaet er
ansvarlig for slik skade. Krav rettet under denne
garantien må i første omgang rettes direkte til
forhandleren innenfor garantiperioden. Bare under
eksepsjonelle forhold bør produktet returneres
fabrikant. I slike tilfeller er det forbrukers ansvar å
returnere produktet for egen kostnad og forsikre seg
om at produktet er forsvarlig pakket for å unngå
transportskade, og kort feilbeskrivelse samt kopi av
kjøpskvittering eller annet kjøpsbevis må vedlegges.
Fabrikanten kan ikke holdes ansvarlig for noen
spesiell, eksemplarisk, direkte, indirekte tilfeldig, eller
følgetap eller skade under denne garantien. Denne
garantien er et tillegg og påvirker ikke noen rettigheter
der forbrukeren kan ha hjemmel i kjøpsloven av 1973,
med endringer 1975 og 1999.

LOVPÅLAGTE RETTIGHETER

Denne garantien er et tillegg og påvirker på ingen
måte dine lovpålagte rettigheter.

DEPONERING AV PRODUKTET

Når dette produktet er utbrukt eller av en eller annen
grunn kastes, må det ikke kastes i
husholdningsavfallet. For å bevare naturressurser og
minske negative miljøkonsekvenser, vær vennlig å
resirkulere eller avhende produktet på en miljøvennlig
måte. Det bør bringes til en lokal avfallsstasjon eller en
annen autorisert innsamlingsinstans for håndtering av
avfall.

Hvis du er i tvil, rådfør deg med ditt lokale
renovasjonsfirma for informasjon vedrørende
tilgjengelig resirkulering og/eller muligheter for
avhending.

VIKTIG INFORMASJON OM DETTE PRODUKTET

Dette produktet er konstruert spesifikt for å fungere
sammen med batterier og ladere i FXA XCLICK-serien.

SIKKERHETSANVISNINGER

Vær oppmerksom på mulig kraftig tilbakeslag, spesielt
når du borer i betong.

IKKE forsøk å endre noen av valgbryterne når motoren
er i gang. Dette kan skade maskinen.

IKKE forsøk å endre maskinen eller dens tilbehør på
noen måte. IKKE press maskinen, la maskinen gjøre
arbeidet. Dette vil redusere slitasjen på maskin og bor,
øke effektiviteten og forlenge levetiden.

Ikke bruk dette produktet med utstyr som er ment for
å blande mørtel, betong eller gips. Eller noen andre
blandeoppgaver.

VIDERE SIKKERHETSREGLER FOR
BOREMASKINER

Om det er mulig skal du alltid bruke klemmer eller en
arbeidsbenk for å holde emnet på plass.

Slå alltid boremaskinen av før du legger den fra deg.

Når du bruker boremaskinen skal du bruke
sikkerhetsutstyr som vernebriller eller ansiktsmaske,
hørselbeskyttelse og beskyttende klær, inkludert
vernehansker. Bruk en støvmaske hvis boringen
forårsaker støv.

YTTERLIGERE SIKKERHETSREGLER
VEDRØRENDE LADERE

Før du bruker laderen, må du lese alle instruksjonene
og advarslene som står på laderen og batteripakken
samt instruksjonene om bruk av batteripakken.

Batteriene må bare lades innendørs, ettersom laderen
kun er konstruert med tanke på innendørs bruk.

FARE! Hvis batteripakken er sprukket eller skadet på
noen annen måte, må du ikke sette den inn i laderen.
Dette medfører fare for elektrisk støt.

ADVARSEL: Ikke la noen væske komme i kontakt med
laderen. Dette medfører fare for elektrisk støt.

Laderen og batteripakkene som leveres sammen med
den, er spesifikt konstruert for å brukes sammen. Ikke
forsøk å lade batteripakken med en annen lader enn
den originale laderen.

Ikke trekk i strømledningen når du skal koble
ledningen fra strømuttaket.

Ikke bruk laderen hvis den er blitt utsatt for et kraftig
støt, er blitt mistet i bakken eller er skadet på noen
annen måte. Ta med laderen til et autorisert
servicesenter for å få den undersøkt og eventuelt
reparert.

Lader Batteri

FXADL1051 FXAJDB180Li

FXAJDB180Li-II

29

Ikke demonter laderen. Ta den med til et autorisert
servicesenter dersom den trenger service eller
reparasjon. Hvis den settes sammen igjen på feil
måte, kan dette medføre brannfare og risiko for
elektrisk støt.

For å redusere risikoen for elektrisk støt må du koble
laderen fra strømuttaket før du rengjør den. Å ta ut
batteriet er ikke i seg selv nok til å redusere risikoen.

YTTERLIGERE SIKKERHETSREGLER
VEDRØRENDE BATTERIPAKKEN

Batteripakken til dette verktøyet leveres med et lavt
ladenivå. Du bør lade batteripakken fullstendig før
bruk.

Batteripakken må ikke brennes, selv om den er
alvorlig skadet eller ikke lenger er i stand til å holde på
strømmen. Batteripakken kan eksplodere hvis den
utsettes for flammer.

Det kan hende at små mengder væske lekker ut av
batteripakken under ekstreme bruks- eller
temperaturforhold. Dette betyr ikke nødvendigvis at
batteripakken er ødelagt. Men hvis den ytre
forseglingen er brutt og væsken som lekker ut
kommer i kontakt med huden, må du vaske det
berørte området raskt med såpe og vann. Hvis du får
væske som har lekket ut av batteriet i øynene, må du
skylle dem med rent vann i minst 10 minutter og søke
legehjelp umiddelbart.

Informer det medisinske personellet om at væsken er
en 25–35 % løsning av kaliumhydroksid.

Forsøk aldri å åpne batteripakken av noen årsak. Hvis
det er hull eller sprekker i batteripakkens plastdeksel,
må batteripakken tas ut av bruk umiddelbart og ikke
forsøkes oppladet.

Ekstra batteripakker må ikke oppbevares eller
transporteres i en lomme eller verktøykasse eller noe
annet sted der de kan komme i kontakt med
metallgjenstander. Batteripakken kan kortsluttes, noe
som kan forårsake skade på batteripakken,
forbrenningsskader eller brann.

INFORMASJON OM LADING AV BATTERIET

Ladehastigheten til NiCd- og/eller Li-Ion-NiCd­og/eller Li-Ion-batterier er basert på hvor lang tid det
tar å lade batteriet fullstendig, og på ladestrømmen.
De tre mest brukte ladehastighetene er typisk:

Hurtiglading
Sakte lading
Drypplading

HURTIGLADENDE BATTERIER

Ladehastigheten til hurtigladende batterier kan være
på mellom 30 og 90 minutter. Ladehastigheten for
batteriet som leveres sammen med et trådløst
elektrisk verktøy, er angitt i produkthåndboken.

SAKTELADENDE BATTERIER

Ladehastigheten til sakteladende batterier kan være
på mellom 3 og 5 timer.

DRYPPLADINGSBATTERIER

Ladehastigheten til dryppladingsbatterier kan være på
mellom 7 og 9 timer.

VIKTIG!

INFORMASJON OM LADING AV NICD- OG/ELLER
LI-ION-BATTERIER.

NICD- OG/ELLER LI-ION-BATTERIER MÅ ALLTID
LADES HELT UT FØR DE LADES OPP IGJEN, OG
DEN ANGITTE LADINGSVARIGHETEN MÅ ALDRI
OVERSKRIDES, BORTSETT FRA VED «TRIMMING»
AV ET NYTT BATTERI.

FREMGANGSMÅTE FOR LADING

Når du skal lade et nytt NiCd- og/eller Li-Ion-batteri,
bør det være helt utladet og deretter lades fullstendig i
den varigheten som er angitt for batteriet i
produkthåndboken, pluss 30 minutter. Når dette er
gjort, må batteriet lades helt ut og deretter lades
fullstendig ytterligere én gang i den varigheten som er
angitt for batteriet i produkthåndboken, pluss 30
minutter. Denne fremgangsmåten trimmer batteriet og
utjevner cellespenningen. Ved å følge denne
fremgangsmåten sikrer du at batteriet vil fungere
optimalt.

Hvis du skal bruke laderen gjentatte ganger for å lade
flere batterier, må du alltid la laderen kjøle seg ned før
du begynner å lade det påfølgende batteriet. Den
anbefalte nedkjølingstiden er minst 30–45 minutter.

Når du skal lade et batteri som er blitt utladet gjennom
tung bruk, må du la batteriet kjøle seg ned før du
begynner å lade det. Den anbefalte nedkjølingstiden er
minst 30–45 minutter.

NICD- OG/ELLER LI-ION-LADING OG -LADERE

NiCd- og/eller Li-Ion-batterier må lades opp med
omhu, ettersom de kan bli skadet gjennom
overoppheting.

Overoppheting kan føre til at batteritemperaturen og
det innvendige trykket stiger brått. Dette kan føre til at
cellene deformeres slik at elektrolytt lekker ut, og i
ekstreme tilfeller der det innvendige trykket er
ekstremt høyt, kan cellene til og med eksplodere.

Denne situasjonen kan også oppstå når et
overopphetet batteri settes inn i produktet og blir
brukt. For å unngå slike ekstreme situasjoner er det
avgjørende at NiCd- og/eller Li-Ion-batterier lades
fullstendig ut før de lades opp igjen, og at den angitte
ladevarigheten ikke overskrides, bortsett fra i
forbindelse med «trimming» av et nytt batteri. Gjentatt
opplading av delvis utladede batterier kan føre til at en
eller flere av cellene svikter.

SELVUTLADING

Et litiumbatteri kan lades ut og miste den lagrede
strømmen av seg selv. Typisk kan det miste ca. 5 %
av strømmen i løpet av den første måneden etter å ha
blitt fullstendig oppladet (når det oppbevares i
romtemperatur), og deretter rundt 3 % per påfølgende
måned. Hvis det oppbevares i høyere temperaturer, vil
selvutladingen skje raskere.

30

SELVUTLADING

Et litiumbatteri kan lades ut og miste den lagrede
strømmen av seg selv. Typisk kan det miste ca. 5 %
av strømmen i løpet av den første måneden etter å ha
blitt fullstendig oppladet (når det oppbevares i
romtemperatur), og deretter rundt 3 % per påfølgende
måned. Hvis det oppbevares i høyere temperaturer, vil
selvutladingen skje raskere.

LADING AV BATTERIET INNENDØRS

Denne laderen er konstruert for innendørs bruk. Vi
anbefaler ikke at du bruker den i hjemmet. Batteriene
bør helst lades på en benk i et verksted, en garasje
eller et uthus. Hvis ladeoperasjonen skal utføres i
hjemmet, må den skje i et godt ventilert område, og
laderen må plasseres på en ikke-antennelig overflate,
samtidig som du påser at ventilasjonsåpningene ikke
er blokkert. Den angitte ladevarigheten må aldri
overskrides, bortsett fra i forbindelse med «trimming»
av et nytt batteri, da dette kan skade batteriet og
laderen.

KASSERING AV BATTERIET

Når batteriet ikke lenger kan lades opp eller holde på
den lagrede strømmen, er levetiden ved veis ende. For
å bevare naturressurser må batteripakken resirkuleres
eller deponeres på en forsvarlig måte. Denne
batteripakken inneholder nikkel-kadmium-celler. Før
kassering må du sørge for å lade ut batteripakken
fullstendig ved bruk av det trådløse produktet, før du
tar batteripakken ut av produktet og dekker til polene
på batteripakken med kraftig tape for å forhindre
kortslutning og energiutladning, som kan føre til
brann. Ikke forsøk å åpne eller fjerne noen av
komponentene.

Kontakt din lokale myndighet med ansvar for
avfallshåndtering for å få informasjon om hvilke
resirkulerings- og/eller deponeringsmuligheter som er
tilgjengelige.

SPESIFIKKE SIKKERHETSINSTRUKSJONER

OPPLADBARE BATTERIER.

Batteriene kan lekke eller eksplodere hvis de ikke blir
ladet eller håndtert på rett måte. Følg alltid de
nedenstående forholdsreglene ved håndtering av
batterier. Forsikre deg om at maskinen er slått av før
du fjerner eller setter inn batterier.

Ikke bruk dette batteriet med noe annet produkt.

Ikke forsøk å sette inn batteriet feil vei.

Ikke kortslutt eller forsøk å demontere batteriet.

Ikke eksponer batteriet for flammer eller sterk varme.

Batteriet må ikke senkes ned i eller eksponeres for
vann.

Ikke lagre eller transporter batteriet sammen med løse
metallgjenstander som bor eller pipenøkkelinnsatser.

Batteriene kan lekke når de er i utladet stand. For å
unngå å skade produktet må batteriet fjernes eller
lades opp igjen når det er tomt for strøm. Oppbevar

batteriet på et kjølig sted når det ikke er i bruk.

Etter langvarig bruk kan batteriet bli varmt. Slå av
maskinen, og la batteriet kjøle seg ned før du fjerner
det. Ikke bruk batteriet hvis du oppdager misfarging
eller deformasjoner på batterihuset.

GENERELLE SIKKERHETSREGLER

ADVARSEL! Les alle instruksjonene.

Mangel på å følge alle instruksjonene listet opp
nedenfor kan resultere i elektrisk støt, brann og/eller
alvorlig skade. Uttrykket ”elektroverktøy” i alle
advarslene listet opp nedenfor, refererer til ditt
strømdrevne (med kabel) elektroverktøy eller
batteridrevne (kabelfrie) elektroverktøy.

TA VARE PÅ DISSE INSTRUKSENE

1) ARBEIDSOMRÅDE

a) Hold arbeidsområdet rent og godt belyst. Rotete

og mørke steder kan føre til ulykker.

b) Ikke bruk elektroverktøy i eksplosive miljø, som i

nærheten av brennbare væsker, gasser eller støv.
Elektroverktøy lager gnister som kan antenne støv
eller røyk.

c) Hold barn og tilskuere på avstand ved bruk av

elektroverktøyet. Distraksjoner kan føre til at du
mister kontroll.

2) ELEKTRISK SIKKERHET

a) Elektroverktøyets støpsel må passe til

strømuttaket. Modifiser aldri støpselet på noen
som helst måte. Ikke bruk adapter med jordede
elektroverktøy. Umodifiserte støpsler og
samstemmende uttak reduserer risikoen for
elektrisk støt.

b) Unngå kroppskontakt med jordede elementer som

rør, radiatorer, komfyrer og kjøleskap.Det er større
fare for elektrisk støt hvis kroppen din er jordet.

c) Ikke utsett elektroverktøy for regn eller fuktige

forhold. Vann i elektroverktøyet vil øke faren for
elektrisk støt.

d) Ikke misbruk ledningen. Bruk aldri ledningen til å

bære, dra eller koble fra elektroverktøyet. Hold
ledningen unna varme, olje, skarpe kanter eller
bevegelige deler.

e) Ved bruk av elektroverktøy utendørs, bruk en

skjøteledning beregnet for utendørs bruk. Bruk av
ledning beregnet bruk ute reduserer risikoen for
elektrisk støt.

3) PERSONLIG SIKKERHET

a) Vær årvåken, se hva du gjør og bruk sunn fornuft

ved bruk av et elektroverktøy. Ikke bruk et
elektroverktøy når du er trøtt eller under påvirkning
av narkotika, alkohol eller medikamenter. Et
øyeblikks uoppmerksomhet ved bruk av
elektroverktøy kan resultere i alvorlig personskade.

31

b) Bruk sikkerhetsutstyr. Bruk alltid vern for øynene.

Sikkerhetsutstyr som støvmaske, sklisikre vernesko,
hjelm eller hørselsvern for passende forhold, vil
redusere personskade.

c) Unngå utilsiktet start. Forsikre deg om at bryteren

er i off-posisjon før tikobling. Å bære elektroverktøy
med fingeren på bryteren eller å koble til
elektroverktøy med bryteren på, forårsaker ulykker.

d) Fjern eventuell justeringsnøkkel eller fastnøkkel før

elektroverktøyet slås på. En fastnøkkel eller nøkkel
som er igjen på en roterende del av
elektroverktøyet kan resultere i personskade.

e) Ikke overvurder. Behold en stødig stilling og

balanse til enhver tid. Dette gir bedre kontroll over
elektroverktøyet i uventede situasjoner.

f) Kle deg riktig. Ha ikke på løs bekledning eller

smykker. Hold hår, klær og hansker borte fra
bevegelige deler.

g) Hvis enheter er utstyrt med tilkobling for støvavsug

og oppsamling, forsikre deg om at disse er koblet
til og riktig brukt. Bruken av disse enhetene kan
redusere støvrelaterte skader.

4) BRUK OG PLEIE AV ELEKTROVERKTØY

a) Ikke tving elektroverktøyet. Bruk det korrekte

elektroverktøyet for arbeidet. Det korrekte
elektroverktøyet vil gjøre en bedre og sikrere jobb
for det som det var laget for.

b) Ikke bruk elektroverktøyet dersom det ikke slås på

eller av med bryteren. Et elektroverktøy som ikke
kan styres med bryteren er farlig og må repareres.

c) Koble fra støpselet fra strømkilden før det gjøres

justeringer, skifter deler eller før oppbevaring. Slike
preventive sikkerhetstiltak minsker risikoen for
utilsiktet start av elektroverktøyet.

d) Oppbevar inaktive elektroverktøy utenfor barns

rekkevidde og ikke tillat personer som ikke har
kjennskap til elektroverktøyet eller disse instruksene
å bruke elektroverktøyet. Elektroverktøy er farlig i
hendene på utrente brukere.

e) Vedlikehold elektroverktøy. Sjekk for misforhold i

bevegelige deler, brudd i deler og andre ting som
kan påvirke elektroverkstøyets funksjon. Få
elektroverktøyet reparert hvis det er ødelagt. Mange
ulykker er forårsaket av dårlig vedlikeholdte
elektroverktøy.

f) Hold skjæreverktøy skarpe og rene. Ordentlig

vedlikeholdt skjæreverktøy med skarpe kniver har
mindre sjanse for å henge seg opp og er lettere å
kontrollere.

g) Bruk elektroverktøyet, tilbehør og bits etc., i

henhold til disse instruksene og på en måte som er
ment for det bestemte elektroverktøyet, med tanke
på arbeidsforhold og arbeidet som skal utføres.
Bruk av elektroverktøyet for annet bruk enn det det
er ment for kan resultere i en farlig situasjon.

5) BRUK OG VEDLIKEHOLD AV
BATTERIVERKTØY

a) Må kun lades med laderen som er angitt av

produsenten. En lader som passer for én type
batterier kan forårsake brannrisiko når den brukes
til andre batterier.

b) Bare bruk elektriske verktøy med spesifiserte

batterier. Bruk av andre batterier kan medføre
risiko for skade og brann.

c Når batteriet ikke er i bruk, må det holdes unna

andre metallgjenstander – som f.eks. binders,
mynter, nøkler, spiker, skruer og andre små
metallgjenstander – ettersom de kan skape en
forbindelse mellom batteriterminalene. Kortslutning
av batteriet kan føre til forbrenninger eller brann.

d) Ved gal bruk kan det lekke væske ut av batteriet;

unngå kontakt. Ved tilfeldig kontakt må det skylles
med vann. Hvis væsken kommer i kontakt med
øynene, må det søkes medisinsk hjelp. Væske
som kommer ut av batteriet kan forårsake
irritasjoner eller brannsår.

6) SERVICE

a) La kvalifisert personell utføre service på ditt

elektroverktøy, bruk bare identiske utskiftbare deler.
Dette vil sikre at elektroverktøyets sikkerhet blir
ivaretatt.

KOMPONENTER OG KONTROLLER (FIG. 1)

UTPAKKING

NB! Emballasjen inneholder spisse gjenstander. Vær
forsiktig når du pakker ut innholdet. Ta apparatet og
det medfølgende tilbehøret ut av emballasjen.
Kontroller at apparatet er i god stand og at se etter
tilbehøret som er nevnt i denne håndboken.

Sjekk at alt av tilbehør er komplett. Hvis én eller flere
deler mangler, må både apparatet og alt tilbehøret
returneres til forhandleren i originalemballasjen.

Kast ikke emballasjen, men ta vare på den gjennom
hele garantiperioden. Etter garantiperiodens utløp bør
du om mulig resirkulere emballasjen eller kaste den på
en annen forsvarlig måte.

1. Nøkkelfri chuck

2. Momentjusteringsring

3. Overføring med to hastigheter (høy-lav)

4. Fremover/bakover-bryter

5. Håndtak

6. Beltefeste

7. Li-ion-batteri

8. Batteriutløsersperre

9. På/av-bryter

10. LED-lys

32

Barn må ikke få leke med tomme plastposer da dette
kan medføre kvelningsfare.

LADING AV BATTERIPAKKEN

Advarsel! Må bare lades i en kompatibel 18 V-lader.
Bruk av andre ladere kan forårsake brann, skader eller
alvorlige personskader.

Batteripakken til dette verktøyet leveres med et lavt
ladenivå for å forhindre mulige problemer. Du må derfor
lade det til det grønne LED-lyset på fremre høyre side
av laderen tennes.

Merk: Batteriene vil ikke bli fulladet den første gangen
de lades opp. Det må flere sykluser (bruk etterfulgt av
lading) til før batteriene når full ladekapasitet.

Les først sikkerhetsinstruksjonene, og følg deretter
instruksjonene for lading.

Koble laderen til et standard 230 V~50 Hz strømuttak.
Det grønne LED-lyset på fremre venstre side av laderen
tennes.

Unngå at det oppstår floker eller knuter på ledningen.

Plasser batteripakken i laderen.

(Merk at batteriet har utstikkende ribber som gjør at det
bare kan settes inn i laderen én vei.) Ladetiden er på
bare 60 minutter.

Det røde LED-lyset på laderens fremre høyre side
tennes for å indikere at lading pågår. Et grønt LED-lys
tennes når batteriet er ferdig ladet.

Koble laderen fra strømuttaket når den ikke er i bruk,
og oppbevar den på et egnet sted.

Batteriet bør ikke lades i svært kalde omgivelser,
ettersom ladeevnen da vil være utilstrekkelig.

Hvis du skal lade flere batteripakker etter hverandre,
må du la laderen kjøle seg ned i minst 30 minutter før
du lader det neste batteriet.

Batteripakken må alltid tas ut og settes til oppbevaring
på et trygt sted når verktøyet ikke skal brukes.

NB! Hvis du under ladeprosessen oppdager at ingen av
LED-lysene er tent, må du ta batteripakken ut av
laderen for å unngå at produktet blir skadet. IKKE sett
inn et annet batteri.

LADESTATUS

For å se batteriets gjenværende ladenivå, trykk på
ladenivåindikatorknappen (fig. 2).

VARIERBAR HASTIGHETSINNSTILLING (FIG. 3)

Et lett trykk på På/av-bryteren vil få drillen til å starte i
lav hastighet. Når du trykker bryteren lenger inn, øker
hastigheten.

Merk: Du vil kanskje legge merke til at bryteren avgir en
høyfrekvent lyd under bruk. Dette er helt normalt.

FREMOVER/BAKOVER-BRYTER

Funksjonen velges via en skyvebryter som er plassert
over På/av-bryteren (fig. 4). Skyv bryteren helt inn på
venstre side for å bruke drillen i bakover-modus. Skyv
bryteren helt inn på høyre side av håndtaket for å bytte
til fremover-modus.

Merk: For å forhindre at drillen kan starte opp utilsiktet
mens den bæres er den konstruert slik at den ikke kan
starte når fremover/bakover-bryteren står i den midtre,
nøytrale posisjonen.

NB! For å unngå å skade utstyret må du alltid la
chucken få stanse helt før du endrer
rotasjonsretningen.

Merk: Drillen vil ikke starte med mindre
fremover/bakover-bryteren er skjøvet helt ut til venstre
eller høyre.

Ikke la drillen gå på lave hastigheter over lengre
perioder. Kontinuerlig bruk med lav hastighet kan føre
til at drillen blir overopphetet. Hvis dette skjer, må du
kjøle ned drillen ved å la den gå på full hastighet uten
belastning.

Ladenivåindikator Gjenværende

ladenivå

0-10%

10-25%

25-50%

50-75%

75-100%

33

NØKKELFRI CHUCK (FIG. 5)

Vri mansjetten mot klokkeretningen for å åpne kjevene
på chucken. Stikk boret så langt inn i chucken som det
går. Vri mansjetten i klokkeretningen for å stramme til
chucken. For å ta ut boret, vri mansjetten mot
klokkeretningen.

OVERFØRING MED TO HASTIGHETER

Drillen er utstyrt med en overføring med to
hastighetsområder – ett mindre og ett større. Bruk
velgerbryteren på drillens overside (fig. 6) til å veksle
mellom de to hastighetsområdene.

Bruk lav (1) hastighet når mye kraft og høyt moment er
påkrevd, og høy (2) hastighet når du ønsker å bore eller
skru raskt.

Ikke juster overføringen mens verktøyet er i gang. Dette
kan skade verktøyet.

MOMENTJUSTERING

Denne funksjonen gjør at du kan regulere drillens
moment og strammekraft, alt etter hvilket behov det
enkelte bruksområdet innebærer. Når du skal skru inn
skruer med større diameter, trengs det høyere
kraftmoment for å drive skruen helt inn. Drei
momentkragen slik at den ønskede
momentinnstillingen står mot pilen på drillen (fig. 7).

Når det valgte dreiemomentet nås, vil chucken slutte å
rotere. Den korrekte innstillingen vil avhenge av
materialtypen og skruestørrelsen.

Merk: Begynn alltid med den laveste innstillingen.

Drillsymbolet representerer den høyeste
momentinnstillingen, og brukes ved boring og ved
innskruing av større skruer.

LED-ARBEIDSLYS

NB! Ikke se direkte på lyset eller lyskilden.

Trykk in På/av-bryteren for å tenne lampen. Lampen
fortsetter å lyse så lenge bryteren holdes inne. Den
slokkes med én gang du slipper ut bryteren.

MONTERING AV BELTEFESTET

Før du monterer beltefestet, må du sette
fremover/bakover-knappen i den midtre posisjonen
eller slå verktøyet av og ta ut batteripakken.

For å redusere risikoen for alvorlig personskade må du
ikke henge verktøyet opp over deg eller la gjenstander
henge fra beltekroken. Beltefestet til verktøyet må bare
henges fast i et arbeidsbelte.

Når du fester eller skifter ut beltefestet, må du bare
bruke den medfølgende skruen. Stram skruen godt til
med et skrujern.

For å tilpasses venstre- og høyrehendte brukere kan
beltefestet festes på hver av verktøyets to sider ved
bruk av den medfølgende skruen.

For å fjerne beltefestet, skru ut skruen som holder
beltefestet på plass, og fest den deretter på motsatt
side. Forsikre deg om at skruen er strammet godt til.

INNSETTING AV BOR

Før du setter inn et bor, må du sette fremover/bakover­knappen i den midtre posisjonen.

Åpne eller lukk kjevene på chucken slik at åpningen er
litt større enn størrelsen på boret du skal bruke.

Stikk boret rett inn i kjevene på chucken. Unngå å
stikke boret inn i kjevene på skrått. Dette kan føre til at
boret blir slynget ut av drillen og resultere i alvorlige
personskader eller skader på drillen.

Stram kjevene på chucken til rundt boret.

BORING

Kontroller at fremover/bakover-knappen står i riktig
posisjon.

Fastgjør materialet du skal bore i en skrustikke eller
ved hjelp av klemmer for å forhindre det i å snurre
mens du borer i det.

Hold drillen godt fast og plasser boret på punktet der
du skal bore.

Trykk inn På/av-bryteren for å begynne å bore.

Skyv boret innover i arbeidsstykket, uten å bruke mer
trykk enn det som skal til for at boret fortsetter å bore.
Ikke bruk kraft eller legg trykk på drillen fra siden for å
utvide et hull. La verktøyet få gjøre arbeidet.

Advarsel! Vær forberedt på at det kan oppstå slag i
verktøyet når boret bryter gjennom materialet. Når
dette inntreffer, har drillen en tendens til å lugge og til å
støte i motsatt retning av rotasjonsretningen, og dette
kan gjøre at du mister kontroll idet drillen bryter
gjennom materialet. Hvis du ikke er forberedt, kan
dette tapet av kontroll resultere i alvorlige skader.

TIPS FOR BORING I HARDE GLATTE OVERFLATER

Klistre en bit med maskeringstape på det stedet på
overflaten der du skal bore hullet. Merk av posisjonen
for hullet på maskeringstapen. Dette vil forhindre at
drillen sklir langs overflaten når du starter den. Bor
langsomt gjennom overflaten.

TIPS FOR BORING I METALL

Når du skal bore i metall, bør du påføre en lett olje på
boret for å hindre at det blir overopphetet. Oljen vil
forlenge borets levetid og øke boreeffektiviteten.

TIPS FOR BORING I MURVERK

For å oppnå optimale resultater bør du bruke bor med
tupp av hardmetall når du skal bore i murstein, fliser,
betong osv.

For å oppnå optimale resultater bør du bruke bor i
høyhastighetsstål.

Bruk lett trykk og middels hastighet for å oppnå de
beste resultatene i murstein.

Bruk kraftigere trykk når du borer i harde materialer
som betong.

34

FASTKLEMMING AV ARBEIDSSTYKKER

For å forhindre at boret får arbeidsstykket til å snurre
rundt hvis boret kjører seg fast i hullet du er i ferd med
å bore, anbefales det at du bruker en skrustikke eller
annen type egnet klemme til å fastgjøre arbeidsstykket
under boreoperasjonen.

Hvis boret setter seg fast i arbeidsstykket eller drillen
stopper, må du slå verktøyet av umiddelbart. Trekk
boret ut av arbeidsstykket og identifiser årsaken til at
det satt seg fast.

Merk: Denne drillen har en elektrisk brems. Når På/av­bryteren slippes ut, slutter chucken å snurre. Når
bremsen fungerer som den skal, vil du kunne se gnister
gjennom ventilasjonsåpningene på drillen. Dette
skyldes bremsens virkemåte og er helt normalt.

VEDLIKEHOLD

Dette elektriske verktøyet krever normalt ikke noe
vedlikehold, men ventilasjonsåpningene på motorhuset
bør rengjøres fra tid til annen. Hvis enheten slutter å
fungere, må den repareres av en autorisert
servicerepresentant for elektriske verktøy.

Ikke bruk løsemidler når du rengjør plastdeler. De fleste
plasttyper vil kunne ta skade av å bli rengjort med
forskjellige typer løsemidler som er i vanlig salg. Bruk
rene kluter til å fjerne smuss, støv, olje, fett osv.

Advarsel! Bremsevæske, bensin, petroleumsbaserte
produkter, rustoppløsende olje osv. må ikke under
noen omstendighet komme i kontakt med plastdeler.
Kjemikalier kan skade, svekke eller ødelegge plasten,
noe som igjen kan medføre alvorlig personskade.

TEKNISKE SPESIFIKASJONER

LADER

Spenning 18 V DC

Kapasitet 2,0 Ah

Ladetid 60 minutter

Celletype Litium-ion

Hastighet uten belastning 0–440min

-1

(lav)

Hastighet uten belastning 0–1650min

-1

(høy)

Momentinnstillinger 21+1

Maks moment 40 Nm

Størrelse på den nøkkelfrie 13 mm
chucken

Borekapasitet (tre) 25 mm

Borekapasitet (stål) 10 mm

Lydtrykknivå L

pA

71 dB(A)

K=3dB(A)

Lydeffektnivå L

WA

82 dB(A)

K=3dB(A)

Vibrasjonsnivå 3,0 m/s

2

, K=1,5m/s

2

MILJØVERN

Informasjon for (private husholdninger) for miljømessig forsvarlig avhending av Avfall Elektrisk og Elektronisk Utstyr
(Waste Electrical and Electronic Equipment) (WEEE).

Dette symbolet på produkter og/eller medfølgende dokumenter angir at brukt og utbrukt
elektrisk og elektronisk utstyr ikke må kastes i husholdningsavfallet. For korrekt avhending,
behandling, gjenbruk og resirkulering, vær vennlig å ta disse produktene til dedikerte
oppsamlingspunkt, der de vil bli mottatt uten kostnad. Alternativt kan en i noen land ha
mulighet til å returnere produktet til forhandler mot kjøp av et nytt tilsvarende produkt. Korrekt
avhending av dette produktet vil bidra til å ivareta viktige ressurser og hindre potensielle
negative effekter på menneskelig helse og miljøet, noe som kan oppstå ved feil

avfallshåndtering og –behandling. Vær vennlig å kontakte lokal myndighet for flere detaljer om
ditt nærmeste oppsamlingspunkt. Straff kan påregnes for feil avhending av dette avfallet, i henhold til nasjonal
lovgivning.

FOR BEDRIFTER INNENFOR EU.

Hvis du ønsker å kaste elektrisk og elektronisk utstyr, vær vennlig å kontakte din forhandler eller leverandør for mer
informasjon.

Informasjon for avhending i andre land utenfor EU.

Dette symbolet er kun gyldig innenfor EU.
Hvis du ønsker å kaste dette produktet, kontakt dine lokale myndigheter eller forhandler og be om den korrekte
måten for avhending.

Spenning 230 V~50 Hz

Utgangsspenning 18 V DC 2,4 A

35

SYMBOLER

Typeskiltet på verktøyet kan vise symboler. Disse presenterer viktige produktinformasjon eller bruksanvisning.

Produktet er i samsvar med

relevante sikkerhetsstandarder.

Les instruksjonshåndboken.

Produktet samsvarer RoH-

kravene.

Elektrisk produktavfall skal ikke
kastes i sammen med
husholdningsavfall. Resirkuler om
det finnes fasiliteter for dette.
Spør lokalmyndigheter eller
forhandler om råd om
resirkulering.

Generelle varselserklæringer

Bruk hørselvern.

Bruk øyebeskyttelse.

Bruk åndedrettsvern.

130°

Li-ion

Termisk kobling med
brukstemperatur

Inneholder Litium Ion

36

ВВЕДЕНИЕ

Благодарим за приобретение данного изделия,
прошедшего наш тщательный контроль качества.
Мы позаботились о том, чтобы оно пришло к вам в
отличном состоянии.

БЕЗОПАСНОСТЬ — ПРЕЖДЕ ВСЕГО

Прежде чем эксплуатировать данный
электроинструмент, следует предпринять
элементарные меры предосторожности, чтобы не
допустить пожара, поражения электрическим
током или травм. Для понимания назначения,
ограничений и потенциальной опасности
инструмента важно прочитать инструкцию.

ГАРАНТИЙНОЕ СВИДЕТЕЛЬСТВО

Гарантия на данное изделие действует в течение 2
лет с даты покупки и и распространяется только
на первоначального покупателя. Данная гарантия
распространяется только на дефекты, возникшие
по причине некачественного материала и/или
производственного брака, обнаруженных только в
течение гарантийного срока, и не покрывает
расходные материалы. Изготовитель обязуется
отремонтировать или заменить изделие по своему
усмотрению при условии, что изделие
использовалось согласно инструкции, приведенной
в руководстве по эксплуатации изделия, и что оно
не подвергалось неправильному использованию,
злоупотреблению или использованию не по
назначению; оно никаким образом не разбиралось,
не вскрывалось с целью самостоятельного
ремонта, не обслуживалось посторонними лицами
и не сдавалось в аренду. Гарантия не покрывает
повреждения в результате перевозки, поскольку
за транспортировку отвечает транспортная
компания. Претензии по этой гарантии должны
подаваться в первую очередь непосредственно
продавцу в течение гарантийного периода.
Изделие возвращается производителю только в
исключительных случаях. В таких ситуациях на
покупателе лежит ответственность за возврат
изделия за свой счет, за надлежащую упаковку
изделия, предотвращающую повреждения при
транспортировке. Изделие должно
сопровождаться кратким описанием
неисправности и копией чека или другого
подтверждения покупки. Производитель не несет
ответственности за любые особые, штрафные,
прямые, непрямые, случайные или косвенные
убытки или ущерб в соответствии с настоящей
гарантией.

ЗАКОННЫЕ ПРАВА

Данная гарантия лишь дополняет и никоим
образом не влияет на ваши законные права.

УТИЛИЗАЦИЯ ПРОДУКТА

По истечении срока службы изделия или при
избавлении от него по какой-либо другой причине,
продукт нельзя утилизировать вместе с бытовыми
отходами. Во имя сохранения природных ресурсов
и снижения вредного воздействия на окружающую
среду данное изделие следует перерабатывать

или утилизировать экологически безопасным
образом. Его необходимо отвезти в местный центр
переработки отходов или на другое предприятие,
уполномоченное для сбора и утилизации.

Если у вас возникают сомнения по этому поводу,
проконсультируйтесь с местными органами власти
о допустимых вариантах переработки и/или
утилизации.

ВАЖНАЯ ИНФОРМАЦИЯ О ПРОДУКТЕ

Данное устройство специально разработано для
использования с аккумуляторами и зарядными
устройствами FXA XCLICK.

СПЕЦИАЛЬНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ
БЕЗОПАСНОСТИ

Во время сверления (особенно кирпичной кладки)
остерегайтесь реакции от высокого крутящего
момента.

Когда мотор работает, НЕ изменяйте положение
переключателей. Это может привести к поломке
инструмента.

НЕ пытайтесь вносить изменения в конструкцию
инструмента или в его принадлежности. Во время
работы НЕ прилагайте к инструменту чрезмерных
усилий. Это уменьшит износ инструмента и
насадки, а также увеличит его эффективность и
срок службы.

Не используйте это изделие с каким-либо
приспособлением, предназначенным для
перемешивания строительного раствора, бетона
или гипса. Данное изделие не предназначено для
работ по перемешиванию.

ДОПОЛНИТЕЛЬНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ
ПРИ ИСПОЛЬЗОВАНИИ ДРЕЛЕЙ

Во время работы по возможности используйте
зажимы или фиксаторы.

Всегда выключайте дрель перед тем, как
положить ее.

Во время работы с дрелью используйте защитное
оборудование (очки или защитную маску,
наушники) и защитную одежду, включая перчатки.
Если во время работы появляется пыль,
надевайте респиратор.

Зарядное Аккумулятор
устройство

FXADL1051 FXAJDB180Li

FXAJDB180Li-II

37

ДОПОЛНИТЕЛЬНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ
ПРИ ИСПОЛЬЗОВАНИИ ЗАРЯДНЫХ УСТРОЙСТВ

Перед использованием зарядного устройства
прочитайте инструкции и изучите
предупреждающую маркировку на зарядном
устройстве и аккумуляторе, а также инструкцию
по использованию аккумулятора.

Заряжайте аккумулятор только в помещении,
поскольку зарядное устройство предназначено
для использования в помещении.

ОПАСНО! Если на аккумуляторе имеются трещины
или иные повреждения, не вставляйте его в
зарядное устройство. Это может привести к
поражению электрическим током или смерти.

ПРЕДУПРЕЖДЕНИЕ! Не допускайте попадания
жидкости в зарядное устройство. Это может
привести к поражению электрическим током.

Зарядное устройство и аккумулятор специально
разработаны для совместной работы. Не
пытайтесь заряжать аккумулятор никаким другим
зарядным устройством, кроме прилагаемого.

Не тяните за кабель, чтобы отсоединить вилку от
розетки.

Не используйте зарядное устройство, если оно
подвергалось сильным ударам, падениям или было
каким-либо способом повреждено. Обратитесь в
сервисный центр для проверки или ремонта
зарядного устройства.

Не разбирайте зарядное устройство. В случае
необходимости обслуживания или ремонта
обратитесь в сервисный центр. Неправильная
сборка может привести к пожару, поражению
электрическим током или смерти от удара
электрическим током.

Чтобы снизить риск удара электрическим током,
перед чисткой отсоедините зарядное устройство
от сети питания. Одно только извлечение
аккумулятора не уменьшает риск.

ДОПОЛНИТЕЛЬНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ
ПРИ ИСПОЛЬЗОВАНИИ АККУМУЛЯТОРА

Аккумуляторная батарея для этого изделия
поставляется разряженной. Перед использованием
зарядите аккумулятор полностью.

Не сжигайте аккумулятор, даже если он серьезно
поврежден или не держит заряд. Аккумулятор
может взорваться, если его бросить в огонь.

При использовании аккумулятора в экстремальных
условиях или при несоответствующей температуре
может произойти небольшая утечка жидкости. Это
не обязательно означает неисправность
аккумулятора. Тем не менее, если внешняя
герметичность нарушена и жидкость попала на
кожу, немедленно промойте пораженное место
водой с мылом. При попадании жидкости в глаза
промывайте их в течение не менее 10 минут и
обратитесь за медицинской помощью.

Сообщите врачу, что жидкость содержит 25-35%
раствор гидроксида калия.

Ни при каких обстоятельствах не пытайтесь
вскрыть аккумулятор. Если пластиковый корпус
аккумулятора поврежден или расколот,
немедленно прекратите использование
аккумулятора и не заряжайте его.

Не храните и не носите дополнительный
аккумулятор в кармане или ящике для
инструментов, где он может соприкасаться с
металлическими предметами. Может произойти
короткое замыкание, что приведет к повреждению
аккумулятора, ожогам или пожару.

ИНФОРМАЦИЯ О ЗАРЯДКЕ АККУМУЛЯТОРА

Режим зарядки никель-кадмиевой батареи, литий­ионной никель-кадмиевой батареи и/или литий­ионной батареи определяется временем,
необходимым для полного заряда, а также
зарядным током. Три наиболее часто
используемых режима зарядки:

Быстрый заряд.
Медленный заряд.
Непрерывный заряд.

БАТАРЕИ БЫСТРОГО ЗАРЯДА

Время зарядки для батарей быстрого заряда
составляет от 30 до 90 минут. Режим зарядки
батареи, поставляемой с беспроводным
электроинструментом, указан в руководстве по
использованию изделия.

БАТАРЕИ МЕДЛЕННОГО ЗАРЯДА

Время зарядки для батарей медленного заряда
составляет от 3 до 5 часов.

БАТАРЕИ НЕПРЕРЫВНОГО ЗАРЯДА

Время зарядки для батарей непрерывного заряда
составляет от 7 до 9 часов.

ВАЖНО!

ИНФОРМАЦИЯ О ЗАРЯДКЕ НИКЕЛЬ­КАДМИЕВОЙ И/ИЛИ ЛИТИЙ-ИОННОЙ БАТАРЕИ.

ПЕРЕД ЗАРЯДКОЙ ПОЛНОСТЬЮ РАЗРЯЖАЙТЕ
НИКЕЛЬ-КАДМИЕВУЮ И/ИЛИ ЛИТИЙ-ИОННУЮ
БАТАРЕЮ И НЕ ПРЕВЫШАЙТЕ ВРЕМЯ
ПРОДОЛЖИТЕЛЬНОСТИ ЗАРЯДКИ ЗА
ИСКЛЮЧЕНИЕМ СЛУЧАЯ "ПОДГОТОВКИ"
НОВОЙ БАТАРЕИ.

ВЫПОЛНЕНИЕ ЗАРЯДКИ

Перед зарядкой новой никель-кадмиевой и/или
литий-ионной батареи эта батарея должна быть
полностью разряжена. Далее батарею нужно
полностью зарядить в том режиме, который
указан для этой батареи в руководстве по
использованию изделия плюс еще 30 минут. Затем
после полной разрядки батареи должна быть
выполнена ее полная зарядка в том режиме,
который указан для этой батареи в руководстве по
использованию изделия плюс еще 30 минут.

38

Эта процедура позволяет подготовить батарею и
выровнять напряжение элементов. Соблюдение
этой процедуры обеспечит оптимальную работу
батареи.

В случае использования зарядного устройства для
поочередной зарядки нескольких батарей дайте
устройству охладиться перед зарядкой следующей
батареи. Рекомендуемое время охлаждения
составляет от 30 до 45 минут.

Перед зарядкой батареи, которая разрядилась в
результате продолжительной работы, дайте ей
охладиться. Рекомендуемое время охлаждения
составляет от 30 до 45 минут.

ЗАРЯДКА И ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ
НИКЕЛЬ-КАДМИЕВОЙ И/ИЛИ ЛИТИЙ-ИОННОЙ
БАТАРЕИ

Будьте осторожны во время зарядки никель­кадмиевых и/или литий-ионных батарей, поскольку
чрезмерная зарядка может их повредить.

Чрезмерная зарядка может стать результатом
быстрого увеличения температуры и внутреннего
давления батареи. Как следствие этого, элементы
батареи будут повреждены, произойдет утечка
электролита. В особых случаях, когда внутреннее
давление чрезмерно высокое, батарея может даже
взорваться.

Эта ситуация также может возникнуть, если
чрезмерно заряженная батарея вставлена в
изделие и используется. Во избежание таких
ситуаций чрезвычайно важно полностью разрядить
никель-кадмиевые и/или литий-ионные батареи
перед их зарядкой и соблюдать время зарядки,
которое не должно превышать указанное время,
кроме как в случае "подготовки" новой батареи.
Повторная зарядка или частичная разрядка
батареи может привести к неисправности одного
или нескольких элементов батареи.

САМОРАЗРЯД

Литиевая батарея может сама разрядиться и
потерять накопленный заряд. Обычно она теряет
до 5% своего заряда в течение первого месяца
использования после полной зарядки (в случае
хранения при комнатной температуре). Далее она
теряет по 3% заряда в месяц. В случае хранения
при более высоких температурах потеря заряда
ускорится.

ЗАРЯДКА БАТАРЕИ В ПОМЕЩЕНИИ

Это зарядное устройство предназначено для
использования в помещении. Использование этого
зарядного устройства в жилом помещении не
рекомендуется. Идеальное место зарядки батареи
— на верстаке в мастерской, в гараже или под
навесом. В случае зарядки в жилом помещении
необходимо обеспечить хорошую вентиляцию
помещения.

Поместите зарядное устройство на негорючую
поверхность и убедитесь, что вентиляционные
отверстия открыты. Не превышайте время

зарядки за исключением случая "подготовки"
новой батареи, поскольку это может повредить
батарею и зарядное устройство.

УТИЛИЗАЦИЯ БАТАРЕИ

Если не удается зарядить батарею или батарея не
удерживает заряд, ее срок службы истек. Чтобы
сохранить природные ресурсы, обеспечьте
надлежащую переработку и утилизацию
аккумулятора. Этот аккумулятор содержит никель­кадмиевые элементы. Перед утилизацией
аккумулятора убедитесь в его полной разрядке.
Для этого включите аккумуляторное устройство.
Затем извлеките аккумулятор из корпуса
устройства и наложите на соединения
аккумулятора сверхпрочную ленту, чтобы
предотвратить короткое замыкание и расход
энергии, которые могут привести к возгоранию. Не
пытайтесь открыть или извлечь какие-либо
компоненты.

Для получения информации о возможности
переработки и способах утилизации обратитесь в
местную организацию по утилизации.

СПЕЦИАЛЬНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ
БЕЗОПАСНОСТИ

АККУМУЛЯТОРНЫЕ БАТАРЕИ

В случае неправильного обращения или зарядки
батареи могут протекать или взрываться. При
обращении с батареями соблюдайте следующие
меры предосторожности. Перед извлечением или
установкой батарей убедитесь, что устройство
выключено.

Не используйте эту батарею с каким-либо другим
изделием.

Вставляйте батарею правильно.

Не замыкайте контакты батареи и не разбирайте
ее.

Не подвергайте батарею воздействию огня или
высокой температуры.

Не допускайте контакта батареи с водой.

Не храните и не перевозите батарею вместе с
неупакованными металлическими предметами,
такими как дрель и сверла.

Разряженные батареи могут протекать. Чтобы
избежать повреждения устройства, замените или
зарядите аккумулятор при истощении заряда.
Когда батарея не используется, храните ее в
прохладном месте.

После продолжительного использования батарея
может нагреться. Перед извлечением батареи
выключите инструмент и дайте батарее остыть. Не
используйте батарею в случае обесцвечивания или
повреждения корпуса батареи.

39

ОБЩИЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ
ПРЕДУПРЕЖДЕНИЕ! Прочтите все инструкции.

Невыполнение инструкций, приведенных ниже,
может стать причиной поражения электрическим
током, пожара и/или серьезной травмы. Во всех
предупреждениях ниже термин
«электроинструмент» относится к вашему
электрическому инструменту со шнуром или без
него (с батареей).

СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ

1. РАБОЧАЯ ЗОНА

А. Рабочая зона должна быть чистой и хорошо

освещенной. Захламленная и темная рабочая
зона — причина несчастных случаев.

Б. Не эксплуатируйте электроинструменты во

взрывоопасной атмосфере, в присутствии
воспламеняющихся жидкостей, газов, пыли. От
электроинструментов бывают искры, которые
могут поджечь пыль или испарения.

В. При эксплуатации электроинструмента не

допускайте к себе детей и посторонних.
Отвлечение может стоить вам потери
контроля.

2. ЭЛЕКТРОБЕЗОПАСНОСТЬ

А. Штекеры электроинструментов должны

соответствовать розеткам. Никогда никоим
образом не изменяйте штекер. Не используйте
переходники с заземляемыми
электроинструментами. Риск поражения током
будет ниже, если штекеры не изменялись, а
розетки подходят к штекерам.

Б. Избегайте контакта тела с заземленными

поверхностями, например с трубами,
радиаторами, кухонными плитами и
холодильниками. Для заземленного тела риск
поражения электрическим током повышается.

В. Не подвергайте электроинструменты

воздействию дождя или влаги. Вода, попавшая
в электроинструмент, повышает риск
поражения током.

Г. Аккуратно обращайтесь со шнуром. Не

переносите и не тяните электроинструмент за
шнур, не вытаскивайте за шнур штекер из
розетки. Держите шнур подальше от тепла,
масла, острых поверхностей и движущихся
частей. Поврежденные или спутанные шнуры
повышают риск поражения током.

Д. При эксплуатации электроинструмента на

улице используйте удлинитель,
предназначенный для наружной работы.
Использование шнура для наружной работы
снизит риск поражения электрическим током.

3. ЛИЧНАЯ БЕЗОПАСНОСТЬ

А. При работе с электроинструментом будьте

бдительны, следите за своими действиями и
руководствуйтесь здравым смыслом. Не
используйте электроинструмент, если вы
устали, находитесь под воздействием
наркотических веществ, алкоголя или
медикаментов. Мгновение рассеянности при
работе с электроинструментом может
послужить причиной серьезной травмы.

Б. Используйте защитные средства. Всегда

одевайте защитные очки. Средства защиты,
такие как пылевая маска, нескользящие
ботинки, каска, защита для ушей, в
соответствующих условиях снижают риск
травматизма.

В. Избегайте случайных пусков. Перед

включением в розетку убедитесь, что
выключатель в положении «Выкл.». Перенос
электроинструментов с пальцем, лежащим на
кнопке, или подключение к розетке со
включенным выключателем — причины
несчастных случаев.

Г. Перед включением электроинструмента

уберите все настроечные и гаечные ключи.
Гаечный ключ, оставленный на вращающейся
детали электроинструмента, может вызвать
травму.

Д. Не тянитесь слишком далеко. Всегда устойчиво

стойте на ногах. Так вы сможете лучше
контролировать электроинструмент в
непредвиденных ситуациях.

Е. Одевайтесь должным образом. Не надевайте

свободную одежду, украшения. Следите, чтобы
волосы, одежда, перчатки не попали в
движущиеся части. Свободная одежда,
украшения, длинные волосы могут попасть в
движущиеся части.

Ж. Если предусмотрены присоединяемые

устройства для извлечения и сбора пыли,
убедитесь, что они подключены и
эксплуатируются должным образом.
Применение таких устройств снижает риск
опасности, связанной с пылью.

4. ЭКСПЛУАТАЦИЯ И УХОД ЗА
ЭЛЕКТРОИНСТРУМЕНТОМ

А. Не применяйте излишней силы. Используйте

электроинструмент по назначению. Так работа
будет производиться эффективнее и
безопаснее, в том темпе, который
предусмотрен для электроинструмента.

Б. Не используйте электроинструмент, если у него

не работает выключатель. Электроинструмент
с неработающим выключателем опасен и
подлежит ремонту.

40

В. Прежде чем выполнять какие-либо регулировки,

замену принадлежностей или складывание
электроинструментов для хранения, отключайте
электроинструмент от источника питания.
Данная мера безопасности снижает риск
случайного включения электроинструмента.

Г. Неиспользуемый электроинструмент следует

хранить вдали от детей, и не разрешать людям,
не знакомым с электроинструментом или
данными инструкциями, использовать его.
Электроинструменты в руках необученного
пользователя опасны.

Д. Электроинструмент требует ухода. Проверяйте

его на наличие несовпадения или
недостаточного крепления движущихся частей,
поломки деталей или прочих условий, которые
способны повлиять на работу
электроинструмента. При обнаружении
повреждений не используйте инструмент, пока
его не починят. Многие несчастные случаи
происходили из-за ненадлежащего ухода за
электроинструментами.

Е. Режущие инструменты должны быть острыми и

чистыми. Правильно обслуживаемые режущие
инструменты с острыми режущими кромками
меньше заедают, и ими проще управлять.

Ж. Используйте электроинструменты,

принадлежности, вставные резцы и т. д. в
соответствии с этими инструкциями и в порядке,
предусмотренном для конкретного типа
электрического инструмента, с учетом условий
труда и выполняемой работы. Использование
электрического инструмента не по назначению
может привести к опасной ситуации.

5) ИСПОЛЬЗОВАНИЕ И ОБСЛУЖИВАНИЕ
ИНСТРУМЕНТА С ПИТАНИЕМ ОТ БАТАРЕЙ

a) Заряжайте батареи только с помощью зарядного

устройства, указанного изготовителем.
Зарядное устройство, предназначенное для
одного типа батарей, может стать причиной
пожара при использовании с другим типом
батарей.

b) Используйте электроинструмент только со

специально предназначенными для него
батареями. Использование любого другого вида
батарей может стать причиной несчастных
случаев или пожара.

c) Когда комплект батарей не используется,

храните его отдельно от металлических
предметов — канцелярских скрепок, монет,
ключей, гвоздей, винтов и др. — они могут
соединить контакты. Короткое замыкание
контактов батареи может стать причиной ожогов
или пожара.

d) При неблагоприятных обстоятельствах из

батареи может потечь электролит; избегайте
контакта с ним. Если случайный контакт
произошел, промойте под проточной водой.
Если электролит попал в глаза, обратитесь к
врачу. Электролит из батареи может привести к
раздражениям и ожогам.

6. ОБСЛУЖИВАНИЕ

А. Обслуживание электроинструмента следует

поручить квалифицированному специалисту по
ремонту, который использует только идентичные
запасные части. Так вы обеспечите
безопасность обслуживаемого
электроинструмента.

КОМПОНЕНТЫ И ОРГАНЫ УПРАВЛЕНИЯ (РИС. 1)

РАСПАКОВКА

Внимание! Комплект содержит острые предметы.
Соблюдайте осторожность во время распаковки.
Извлеките из упаковки устройство и прилагаемые
дополнительные приспособления. Внимательно
проверьте и убедитесь в исправности устройства и
наличии всех принадлежностей, перечисленных в
данном руководстве пользователя.

Кроме того, проверьте целостность всех
дополнительных приспособлений. Если какие-либо
части отсутствуют, устройство и дополнительные
приспособления необходимо вернуть торговому
представителю в оригинальной упаковке.

Не выбрасывайте упаковку, храните ее в течение
гарантийного периода, а затем утилизируйте
надлежащим образом. Не позволяйте детям играть
с пустыми пластиковыми пакетами, чтобы
предотвратить удушение.

ЗАРЯДКА АККУМУЛЯТОРА

Предупреждение! Заряжайте только при помощи
совместимых зарядных устройств 18 В.
Использование других зарядных устройств может
привести к возникновению пожара, повреждению
устройства и получению серьезных травм.

Аккумуляторная батарея для этого устройства
поставляется разряженной в целях
предотвращения возможных проблем. Поэтому ее
необходимо зарядить до тех пор, пока не начнет
светиться зеленый светодиод спереди справа на
зарядном устройстве.

1. Бесключевой патрон

2. Кольцо регулировки момента

3. Двухскоростная зубчатая передача (высокая­низкая)

4. Переключатель вращения вперед/назад

5. Рукоятка

6. Зажим для крепления к ремню

7. Литий-ионный аккумулятор

8. Фиксатор аккумулятора

9. Курковый выключатель

10. Светодиодный индикатор

41

Примечание. Аккумуляторы не заряжаются
полностью при первой зарядке. Для их полной
зарядки должно пройти несколько циклов
использования и подзарядки.

Сначала прочитайте инструкции по технике
безопасности, затем следуйте инструкциям по
зарядке.

Подключите вилку зарядного устройства к
стандартной розетке электросети 230 В, 50 Гц. На
передней части зарядного устройства слева начнет
светиться зеленый светодиод.

Не допускайте перегибания или защемления
кабеля.

Вставьте аккумулятор в зарядное устройство.

Обратите внимание, что на аккумуляторе имеются
выпирающие ребра, которые позволяют
устанавливать его в зарядное устройство только
одним способом. Заряжайте аккумулятор в течение
60 минут.

Светящийся красный светодиод спереди справа
зарядного устройства указывает на то, что
выполняется зарядка. Когда аккумулятор
полностью зарядится, начнет светиться зеленый
светодиод.

Отключайте зарядное устройство от электросети,
когда оно не используется, и храните его в
подходящем шкафчике.

Старайтесь не заряжать аккумулятор в условиях
отрицательных температур, поскольку зарядной
мощности будет недостаточно.

При последовательной зарядке нескольких
аккумуляторов давайте зарядному устройству
остыть не менее 30 минут перед установкой
следующего аккумулятора.

Всегда извлекайте аккумулятор из устройства,
когда оно не используется, и храните его в
надежном месте.

Внимание! Если в какой-либо момент зарядки ни
один из светодиодов не светится, извлеките
аккумулятор из зарядного устройства, чтобы
избежать повреждений изделия. НЕ
УСТАНАВЛИВАЙТЕ другой аккумулятор.

СОСТОЯНИЕ ЗАРЯДКИ

Чтобы отобразить оставшийся объем заряда
аккумулятора, нажмите кнопку индикатора уровня
заряда (Рис. 2).

РЕГУЛЯТОР СКОРОСТИ (РИС. 3)

Чтобы начать сверление на низкой скорости, слегка
нажмите на курок. Чем больше давление на
выключатель, тем выше скорость инструмента.

Примечание. Во время использования можно
услышать высокочастотные шумы от
переключателя. Не беспокойтесь, это нормально.

ПЕРЕКЛЮЧАТЕЛЬ ВРАЩЕНИЯ ВПЕРЕД/НАЗАД

Эта функция регулируется с помощью
передвижного переключателя, расположенного над
курком (Рис. 4). Чтобы выбрать направление
вращения дрели, просто нажмите кнопку до упора с
левой стороны для обратного движения. Чтобы
изменить направление на вращение вперед,
нажмите кнопку до упора с правой стороны ручки.

Примечание. В качестве меры предосторожности от
случайного включения во время переноса
инструмента передвиньте кнопку «вперед/назад»
на середину или в нейтральное положение.
Устройство перейдет в нерабочее состояние.

Внимание! Чтобы избежать повреждения
устройства, не изменяйте направление вращения,
пока патрон полностью не остановится.

Примечание. Инструмент не будет работать, пока
переключатель вращения полностью не сдвинут
влево или вправо.

Индикатор уровня Оставшийся заряд
заряда

0-10%

10-25%

25-50%

50-75%

75-100%

42

Не рекомендуется работать с инструментом на
низких скоростях в течение длительного времени.
Длительная работа на низких скоростях может
привести к перегреву устройства. Если инструмент
перегрелся, запустите его без нагрузки на полной
скорости, чтобы охладить.

БЕСКЛЮЧЕВОЙ ПАТРОН (РИС. 5)

Поверните втулку против часовой стрелки, чтобы
открыть кулачки патрона. Установите биту в патрон
до упора. Поверните втулку по часовой стрелке,
чтобы закрыть патрон. Чтобы извлечь биту,
поверните втулку против часовой стрелки.

ДВУХСКОРОСТНАЯ ЗУБЧАТАЯ ПЕРЕДАЧА

Данная дрель имеет двухскоростную коробку
передач для обеспечения вращения с высокой и
низкой скоростью. Чтобы изменить скорость,
передвиньте переключатель, расположенный
сверху на дрели (Рис. 6).

Используйте низкую скорость (1) для высокой
мощности и применения крутящего момента, а
высокую скорость (2) — для быстрого сверления
или применения в качестве шуруповерта.

Не переключайте скорости, когда устройство
работает. Это может привести к его повреждению.

РЕГУЛИРОВКА КРУТЯЩЕГО МОМЕНТА

Эта функция позволяет настраивать крутящий
момент или силу затяжки инструмента. В
зависимости от применения требуются разные
уровни мощности привода. При закручивании
шурупов большего диаметра требуется большая
сила затяжки, чтобы затянуть шурупы надлежащим
образом. Вращайте кольцо крутящего момента,
пока нужное значение не совпадет со стрелкой на
корпусе устройства (Рис. 7).

По достижении выбранного крутящего момента
вращение патрона прекратится. Правильная
настройка зависит от типа материала и размера
используемого шурупа.

Примечание. Всегда начинайте с самого низкого
параметра.

Символ указывает параметр самого высокого
крутящего момента, который используется при
сверлении и для закручивания шурупов большого
диаметра.

СВЕТОДИОДНАЯ РАБОЧАЯ ПОДСВЕТКА

Внимание! Не направляйте взгляд непосредственно
на свет.

Нажмите на курковый переключатель, чтобы
включить подсветку. Подсветка будет работать,
пока курок зажат. Если отпустить курок, подсветка
сразу же выключится.

УСТАНОВКА ЗАЖИМА ДЛЯ КРЕПЛЕНИЯ К
РЕМНЮ

Перед установкой зажима для ремня переместите
переключатель вращения вперед/назад в
центральное положение или выключите инструмент

и извлеките из него аккумулятор.

Чтобы уменьшить риск серьезных травм, не
подвешивайте инструмент над головой и не
работайте с ним, если он подвешен при помощи
зажима для ремня. Всегда снимайте зажим для
инструмента с рабочего ремня.

При установке или замене зажима для ремня
используйте только прилагаемый винт. Надежно
затяните винт при помощи крестовой отвертки.

Зажим для ремня можно прикрепить к любой из
двух сторон инструмента при помощи прилагаемого
винта для удобства использования как левой, так и
правой рукой.

Чтобы переместить зажим для ремня, извлеките
винт, фиксирующий зажим на месте, а затем
прикрутите его с другой стороны. Убедитесь, что
винт надежно затянут.

УСТАНОВКА БИТ

Перед установкой любых сверл или бит
переместите переключатель вращения
вперед/назад в центральное положение.

Разведите или сведите кулачки патрона так, чтобы
отверстие немного превышало размер выбранного
аксессуара.

Вставьте сверло непосредственно в кулачки
патрона. Не устанавливайте сверла в патрон под
углом. Это может привести к отбрасыванию сверла
из дрели, серьезным травмам и повреждению
устройства.

Затяните кулачки патрона так, чтобы они зажали
сверло.

СВЕРЛЕНИЕ

Проверьте настройки направления вращения на
переключателе.

Материал для сверления должен быть закреплен в
тисках или зажимах, чтобы он не вращался вместе
со сверлом.

Держите дрель крепко и поместите сверло в точку
для сверления.

Чтобы включить дрель, нажмите на курок
выключателя.

Вводите сверло в рабочую поверхность, прилагая
лишь достаточное для сверления материала
давление. Не прилагайте чрезмерных или боковых
усилий, чтобы увеличить отверстие. Позвольте
устройству выполнить работу.

Предупреждение! Будьте готовы к защемлению
сверла при просверливании. В случае защемления
дрель может отскочить в направлении, обратном
направлению вращения, что может привести к
потере контроля при просверливании материала.
Для неподготовленного пользователя потеря
контроля может привести к серьезным травмам.

43

СОВЕТЫ ПО СВЕРЛЕНИЮ ТВЕРДЫХ РОВНЫХ
ПОВЕРХНОСТЕЙ

Наклейте кусок малярной ленты на поверхность в
том месте, где будет отверстие. Отметьте
расположение будущего отверстия на малярной
ленте, чтобы предотвратить скольжение сверла по
поверхности при запуске дрели. Медленно
просверлите поверхность.

СОВЕТЫ ПО СВЕРЛЕНИЮ МЕТАЛЛА

При сверлении металла нанесите легкое масло на
сверло, чтобы оно не перегревалось. Масло
продлевает срок службы сверла и улучшает
производительность сверления.

СОВЕТЫ ПО СВЕРЛЕНИЮ КИРПИЧНОЙ КЛАДКИ

Для наилучшей эффективности при сверлении
отверстий в кирпиче, плитке, бетоне и т.д.
используйте сверла с твердосплавным
наконечником для ударного сверления.

Для наилучшей производительности используйте
сверла из быстрорежущей стали.

Для наилучшего сверления кирпича используйте
небольшое давление и среднюю скорость.

Применяйте дополнительное давление для
сверления твердых материалов, например бетона.

ФИКСАЦИЯ ЗАГОТОВКИ

Чтобы предотвратить вращение заготовки в случае
застревания сверла в отверстии, рекомендуется
использовать тиски иди другие подходящие зажимы
для фиксации заготовки во время работы.

Если сверло застряло в заготовке или дрель
остановилась, немедленно выключите устройство.
Извлеките сверло из заготовки и определите
причину защемления.

Примечание. Дрель оснащена электрическим
тормозом. Если отпустить курковый
переключатель, патрон перестанет вращаться.
Если тормоз работает должным образом, через
вентиляционные отверстия в корпусе двигателя
можно увидеть искры. Это нормально явление при
срабатывании тормоза.

ОБСЛУЖИВАНИЕ

Данный электроинструмент обычно не требует
обслуживания. Время от времени необходимо
очищать вентиляционные отверстия на корпусе
двигателя. В случае возникновения неисправности
ремонт электроинструмента должен выполняться
специалистом авторизованного сервисного центра.

Не используйте растворители для чистки
пластмассовых деталей. Большинство пластиковых
частей чувствительны к различным бытовым
растворителям и могут быть повреждены. Для
очистки от грязи, пыли, масла, смазки и т. п.
используйте чистую ткань.

Предупреждение! Не допускайте попадания на
пластиковые части тормозной жидкости, бензина,
продуктов на нефтяной основе, пропитывающих
масел и т. д. Химические вещества могут
повредить, ослабить или разрушить пластик, что
приведет к получению серьезных травм.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ЗАРЯДНОЕ УСТРОЙСТВО

Напряжение 18 В постоянного

тока

Емкость 2 Ач

Время зарядки 60 минут

Тип аккумулятора: Литий-ионный

Скорость работы без 0-440 об/мин
нагрузки (низкая)

Скорость работы без 0-1650 об/мин
нагрузки (высокая)

Параметры крутящего 21+1
момента

Максимальный крутящий 40 Нм
момент

Размер бесключевого 13 мм
патрона

Диаметр сверления 25 мм
(дерево)

Диаметр сверления 10 мм
(сталь)

Уровень звукового L

pA

71 дБ (A)

давления K=3 дБ (A)

Уровень звуковой L

WA

82 дБ (A)

мощности K=3 дБ (A)

Уровень вибрации 3,0 м/с

2

K=1,5 м/с

2

Напряжение 230 В~, 50 Гц

Выходное напряжение 18 В пост. тока 2,4 A

44

СИМВОЛЫ

Паспортная табличка устройства может содержать символы. Они предоставляют важную информацию об
изделии или инструкции по его использованию.

Соответствует требованиям
применимых стандартов
безопасности.

Прочитайте инструкцию.

Данное изделие соответствует
требованиям к ограничению
содержания вредных веществ.

Неработающие электрические
устройства нельзя выбрасывать
вместе с бытовым мусором.
Сдавайте их на переработку
там, где это доступно.
Информацию о переработке
можно получить в местных
органах власти или у торгового
представителя.

Общие предостережения

Используйте средства защиты
органов слуха.

Используйте защитные очки.

Используйте респиратор.

130°

Li-ion

Плавкий предохранитель с
рабочей температурой.

Содержит литий-ион.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Информация (для владельцев частных домов) об экологически ответственной утилизации отходов
электрического и электронного оборудования (WEEE)

Данный символ на изделиях или сопроводительных документах свидетельствует о том,
что использованное электрическое и электронное оборудование или таковое с истекшим
сроком службы нельзя утилизировать с бытовыми отходами. Для надлежащей
утилизации, обработки, восстановления и переработки эти изделия следует сдавать в
предназначенные для этого центры сбора, где их принимают бесплатно. В некоторых
странах есть возможность вернуть изделие продавцу при покупке эквивалентного нового
изделия. Правильная утилизация данного изделия поможет сохранить ценные природные
ресурсы и предотвратить вредное воздействие на здоровье людей и окружающую среду

вследствие ненадлежащего обращения с отходами. Для получения информации о
ближайшем центре сбора обращайтесь в местные органы власти. За неправильную утилизацию таких
отходов может взиматься штраф согласно национальному законодательству.

ДЛЯ БИЗНЕС-ПОЛЬЗОВАТЕЛЕЙ В ЕВРОПЕЙСКОМ СОЮЗЕ.

Если вы хотите избавиться от электрического или электронного оборудования, обратитесь к продавцу или
дилеру за информацией.

Информация об утилизации в странах, не входящих в Европейский Союз.

Данный символ действителен только в Европейском Союзе.

При необходимости утилизировать изделие обратитесь в местные органы власти или к дилеру за
информацией о том, как правильно это сделать.

45

SISSEJUHATUS

Täname, et soetasite selle toote, mis on läbinud meie
põhjaliku kvaliteedikontrolli. Oleme teinud kõik endast
oleneva, et toode jõuaks teieni ideaalses seisukorras.

OHUTUS ON KÕIGE OLULISEM

Enne akutrelli kasutamist tutvuge allpool loetletud
põhiliste ohutusnõuetega, mis aitavad vähendada
tulekahju-, elektrilöögi- ja vigastuseohtu.

Selleks et mõista seadme talitlust, kasutuspiiranguid ja
tööriistaga seonduvaid võimalikke ohtusid, lugege
kasutusjuhend hoolikalt läbi.

TOOTE KÕRVALDAMINE KASUTUSEST

Kui toode on muutunud kasutuskõlbmatuks või kui
see kõrvaldatakse kasutusest mingil muul põhjusel, ei
tohi toodet ladustada tavaliste olmejäätmete hulka.
Loodusressursside hoidmiseks ja negatiivse
keskonnamõju vähendamiseks võimaldage toote
taaskasutamine või kõrvaldage see kasutusest
keskkonnasäästlikul viisil. Viige toode kohalikku
jäätmekäitluskeskusesse või mõnda muusse volitatud
kogumis- voi jäätmekäitluspunkti.

Kahtluste korral pöörduge kohaliku omavalitsuse
poole, kust saate lisateavet taaskasutuse ja/või
kasutusest kõrvaldamise erinevatest võimalustest

OLULINE TOOTEINFO

Toode on spetsiaalselt konstrueeritud töötama sarja
FXA XCLICK akude ja akulaadijaga.

KONKREETSED OHUTUSJUHISED

Olge puurimise ajal teadlik suure pöördemomendiga
kaasnevatest ohtudest, seda eriti müüritiste
puurimisel.

ÄRGE muutke ühegi ümberlüliti asendit sel ajal, kui
mootor töötab. Vastasel juhul riskite seadme
kahjustustega.

ÄRGE üritage seadet või selle tarvikuid mitte mingil
moel muuta. ÄRGE kasutage seadmega töötades
liigset jõudu. Nõnda vähendate seadme ja tera
kulumist ning suurendate selle tõhusust ja tööiga.

Ärge kasutage käesolevat toodet ühegi lisaseadmega,
mis on mõeldud mördi, betooni või kipskrohvisegu
segamiseks. Ärge kasutage seadet ka ühekski teiseks
segamistööks.

TÄIENDAVAD TRELLIDE OHUTUSEESKIRJAD

Võimaluse korral kasutage töödetaili fikseerimiseks
alati pitskruvisid või kruustange.

Lülitage trell alati välja, enne kui selle käest panete.

Kasutage trelliga töötades alati isikukaitsevahendeid,
nagu kaitseprille või näomaski, kõrvaklappe,

kaitseriietust ja kaitsekindaid. Kui puurimise käigus
tekib tolmu, kandke tolmumaski.

AKULAADIJATE TÄIENDAVAD OHUTUSJUHISED

Enne akulaadija kasutamist lugege läbi kõik akulaadijal
ja akul olevad juhised ja hoiatussümbolid, samuti aku
kasutusjuhend.

Laadige akusid ainult sisetingimustes, sest akulaadija
on konstrueeritud ainult sisetingimustes kasutamiseks.

OHT! Kui aku on pragunenud või muul viisil
kahjustunud, ärge pange seda akulaadijasse. On
olemas elektrilöögioht, mis võib lõppeda surmaga.

HOIATUS! Ärge laske akulaadijal mis tahes vedelikega
kokku puutuda. On olemas elektrilöögioht.

Akulaadija ja sellega kaasas olevad akud on
spetsiaalselt konstrueeritud koos kasutamiseks. Ärge
proovige laadida akut mis tahes muu akulaadijaga
peale tarnitud akullaadijaga.

Ärge kunagi tõmmake toitejuhtmest, et seda
pistikupesast eemaldada.

Ärge kasutage akulaadijat, kui selle on saanud tugeva
löögi, maha kukkunud või muul viisil kahjustunud.
Viige akulaadija kontrollimiseks ja parandamiseks
volitatud teeninduskeskusse.

Ärge võtke akulaadijat lahti. Kui see vajab hooldust või
remonti, viige see volitatud teeninduskeskusesse.
Valesti kokkupandud akulaadija võib põhjustada
tulekahjuohu või elektrilöögi, mis võib lõppeda
surmaga.

Elektrilöögiohu vähendamiseks eemaldage akulaadija
enne selle puhastamist toiteallikast. Ainult aku
eemaldamine oht ei vähenda.

AKU TÄIENDAVAD OHUTUSJUHISED

Selle tööriista aku tarnitakse madala laetusega. Enne
kasutamise peate aku täis laadima.

Ärge põletage akut, ka mitte juhul, kui see on tõsiselt
kahjustatud või ei suuda enam laengut hoida. Aku
võib tules plahvatada.

Väga rohke kasutamise korral või äärmuslikes
temperatuuritingimustes võib esineda väike
vedelikuleke akust. See ei pruugi tähendada, et aku
on defektne. Kuid kui välistihend on purunenud ja
lekkinud vedelik satub nahale, peske kokkupuutunud
piirkonda kohe vee ja seebiga. Lekkinud vedeliku
sattumisel silma loputage neid puhta veega vähemalt
10 minutit ning pöörduge viivitamatult arsti poole.

Teatage meedikutele, et vedelik on 25–35%
kaaliumhüdroksiidilahus.

Ärge kunagi üritage mis tahes põhjusel akut avada.
Kui aku plastkorpus praguneb või katki läheb,
lõpetage kohe selle kasutamine ja ärge laadige seda
uuesti.

Akulaadija Aku

FXADL1051 FXAJDB180Li

FXAJDB180Li-II

46

Ärge hoidke ega kandke varuakut taskus ega
tööriistakastis ega mujal, kus see võib puutuda vastu
metallesemeid. See võib aku lühistada, mis toob
kaasa aku kahjustuse, põletuse või tulekahju

TEAVE AKU LAADIMISE KOHTA

NiCd- ja/või Li-ioonaku laadimiskiirus NiCd- ja/või Li­ioonaku laadimiskiiruse määravad aku täislaadimiseks
kulunud aeg ja laadimisvoolu suurus. Kolm
enimkasutatavad laadimiskiirust on tavaliselt:

kiire laadimine,
aeglane laadimine,
hoolduslaadimine.

KIIRESTI LAETAVAD AKUD

Kiiresti laetavate akude laadimiskiirused võivad
varieeruda 30 ja 90 minuti vahel. Juhtmevaba
tööriistaga kaasas oleva aku laadimiskiirus on esitatud
toote kasutusjuhendis.

AEGLASELT LAETAV AKU

Aeglaselt laetavate akude laadimiskiirused võivad
varieeruda 3 ja 5 tunni vahel.

HOOLDUSLAADIMISEGA AKUD

Hoolduslaadimisega akude laadimiskiirused võivad
varieeruda 7 ja 9 tunni vahel.

TÄHTIS!

TEAVE NICD- JA/VÕI LI-IOONAKU LAADIMISE
KOHTA.

ENNE NICD- JA/VÕI LI-IOONAKU LAADIMIST
LAADIGE NEED TÄIELIKULT TÜHJAKS NING ÄRGE
KUNAGI ÜLETAGE LAADIMISEKS ETTENÄHTUD
AEGA, VÄLJA ARVATUD SIIS, KUI SEATE UUT
AKUT TÖÖKORDA.

LAADIMISTOIMING

Uue NiCd- ja/või Li-ioonaku laadimisel tuleb see
täielikult tühjaks laadida, millele järgneb täislaadimine
akule toote kasutusjuhendis ette nähtud aja jooksul,
millele lisandub veel 30 minutit. Sellele peab järgnema
täielik tühjaks laadimine ja uus täislaadimine akule
toote kasutusjuhendis ette nähtud aja jooksul, millele
lisandub veel 30 minutit. See toiming seab aku
töökorda ja võrdsustab elemendipinged. Selle
toimingu läbiviimine tagab aku optimaalse töö.

Kui akulaadijat kasutatakse korduvalt mitme aku
laadimiseks, laske akulaadijal alati enne järgmise aku
laadimist maha jahtuda. Soovitatav mahajahtumisaeg
on vähemalt 30 kuni 45 minutit.

Kui laete akut, mis on tühjaks saanud intensiivse
kasutamise tulemusena, laske akul enne laadimist
maha jahtuda. Soovitatav mahajahtumisaeg on
vähemalt 30 kuni 45 minutit.

NICD- JA/VÕI LI-IOONAKUDE LAADIMINE JA
LAADURID

NiCd- ja/või Li-ioonakusid tuleb laadida ettevaatlikult,
peamisel seetõttu, et liigne laadimine võib neid
kahjustada.

Liigse laadimise tulemusena võivad aku temperatuur
ja siserõhk kiiresti tõusta. See võib põhjustada
elementi deformeerumise ja elektrolüüdi lekkimise,
ning äärmuslikel juhtudel, kui siserõhk on äärmiselt
suur, võivad need plahvatada.

Selline olukord võib tekkida, kui liigselt laetud aku
paigaldatakse tootele ja seda kasutatakse. Sellise
äärmusliku olukorra vältimiseks on väga oluline, et
NiCd- enne laadimist täielikult tühjaks laetaks ning et
esitatud laadimisaega ei ületataks, välja arvatud uue
aku töökorda viimisel. Osaliselt tühjaks laetud akude
korduv laadimine võib põhjustada ühe või mitme
elemendi tõrke.

ISETÜHJENEMINE

Liitiumaku võib ise tühjeneda ja selle laetustase
väheneda. Tavaliselt võib see esimese kuu jooksul
pärast täis laadimist kaotada ligikaudu 5% oma
laetusest (kui hoitakse toatemperatuuril) ja seejärel 3%
kuus. Suurema temperatuuri juures isetühjenemiskiirus
suureneb.

AKU LAADIMINE SISETINGIMUSTES

See akulaadija on konstrueeritud sisetingimustes
kasutamiseks. Me soovitame, et kasutaksite seda
siseruumides. Ideaaljuhul tuleks akusid laadida
töökoja, garaaži või kuuri tööpingil. Kui
laadimisprotsess toimub siseruumides, peab piirkond
olema hea õhuvahetusega ning akulaadija olema
paigutatud mittepõlevale alusele ja selle tuulutuspilud
takistustest vabad. Ärge kunagi ületage laadimisaega,
välja arvatud uue aku töökorda seadmisel, sest see
võib akut ja akulaadijat kahjustada.

AKU KASUTUSEST KÕRVALDAMINE

Kui akut ei õnnestu laadida ja see ei hoia enam
laengut, on selle kasutusiga lõppenud. Loodusvarade
säästmiseks taastöödelge või kõrvaldage aku
kasutusest õigesti. See aku sisaldab NiCd-elemente.
Enne kasutusest kõrvaldamist veenduge, et aku on
juhtmevaba seadet kasutades täiesti tühjaks laetud,
seejärel eemaldage aku puuri korpuselt ja katke aku
kontaktid tugeva teibiga, vältimaks lühistamist ja
energia vallandumist, mille tagajärjeks võib olla
tulekahju. Ärge proovige ühtegi osa lahti võtta ega
eemaldada.

Küsige täiendavat teavet kohaliku jäätmekogumise ja ­käitlemisega tegelevast ametkonnast.

SPETSIAALSED OHUTUSJUHISED

TEGEMIST ON AKUDEGA.

Kui akusid ei laeta või ei käsitseta korralikult, võivad
need lekkida või plahvatada. Akusid käsitsedes järgige
alati allpool esitatud ettevaatusabinõusid. Enne akude
eemaldamist või paigaldamist veenduge alati, et
seade on välja lülitatud.

Ärge kasutage seda akut ühegi teise seadmega.

Ärge proovige akut valepidi paigaldada.

Ärge lühistage akut ega proovige seda lahti võtta.

47

Ärge laske akul kokku puutuda leekide ega
kuumusega.

Ärge kastke akut vette ega laske sel veega kokku
puutuda.

Ärge hoidke ega transportige akut koos lahtiste
metallesemetega, nagu näiteks puur ja puuriterad.

Tühjaks laetud akud hakkavad kergesti lekkima. Toote
kahjustamise vältimiseks eemaldage tühjenenud aku
või laadige see uuesti. Kui akut ei kasutata, hoidke
seda jahedas kohas.

Pikaajalise kasutamise käigus võib aku kuumeneda.
Enne aku eemaldamist lülitage seade välja ja laske
akul maha jahtuda. Ärge kasutage akut, kui märkate
selle kestal värvuse muutust või deformatsiooni.

ÜLDISED OHUTUSNÕUDED
HOIATUS! Lugege kõik juhised hoolikalt läbi.

Allpool loetletud nõuete eiramine võib põhjustada
elektrilöögi, tulekahju ja/või raskeid vigastusi. Kõigis
alljärgnevates hoiatustes loetletud mõiste
"elektrotööriist" tähendab toitekaabliga elektritööriista
ja akuga (toitekaablita) tööriista.

HOIDKE KASUTUSJUHEND ALLES.

1) TÖÖALA

a) Tööala peab olema puhas ja hästi valgustatud.

Segamini ja pime töökoht kutsub esile õnnetusi.

b) Ärge kasutage elektritööriista plahvatusohtlikus

keskkonnas, näiteks kohas, kus on
kergestisüttivaid vedelikke, gaase või tolmu.
Elektritööriistad võivad tekitada sädemeid, mis
võivad süüdata tolmu või aurud.

c) Elektritööriistaga töötamise ajal hoidke lapsed ja

kõrvalised isikud eemal. Tähelepanu hajumisega
võib kaduda ka kontroll tööriista üle.

2) ELEKTRIOHUTUS

a) Elektritööriista pistik peab vastama seinakontaktile.

Keelatud on pistiku muutmine ükskõik mil moel.
Ärge kasutage adapterpistikuid koos maandatud
elektritööriistadega. Muudatusteta pistikud ja
sobivad seinakontaktid vähendavad
elektrolöögiohtu.

b) Vältige kehakontakti selliste maandatud pindadega

nagu torud, radiaatorid, pliidid ja külmikud.
Elektrilöögioht suureneb, kui teie keha on
maandatud.

c) Ärge jätke elektritööriista vihma kätte ega

niisketesse tingimustesse. Elektritööriista sattunud
vesi suurendab elektrilöögiohtu.

d) Ärge kasutage toitekaablit valesti. Ärge kasutage

toitekaablit elektritööriista kandmiseks,
tõmbamiseks ega vooluvõrgust lahti
ühendamiseks. Vältige toitekaabli kontakti
kuumaallikate, õli, teravate servade ja liikuvate

osadega. Kahjustunud või keerdunud toitekaablid
suurendavad elektrilöögiohtu.

e) Kui te töötate elektritööriistaga väljas, kasutage

välistingimustes kasutamiseks mõeldud
pikenduskaablit. Välistingimustes kasutamiseks
mõeldud toitekaabel vähendab elektrilöögiohtu.

3) ISIKUOHUTUS

a) Olge tähelepanelik, jälgige oma tegevust ja

kasutage tööriistaga töötamisel tervet mõistust.
Ärge kasutage elektritööriista, kui olete ravimite või
alkoholi mõju all või kui teile on tehtud
raviprotseduure. Kas või hetkeline
tähelepanematus elektritööriista kasutamisel võib
põhjustada raskeid kehavigastusi.

b) Kasutage isikukaitsevahendeid. Kandke alati

silmakaitseid. Selliste kaitsevahendite nagu
tolmumask, libisemisvastaste taldadega
turvajalatsid, tugev kiiver ja kuulmiskaitsed
kasutamine õigetes tingimustes vähendab
kehavigastuste ohtu.

c) Vältige seadme juhuslikku käivitumist. Enne

seadme ühendamist vooluvõrku veenduge, et lüliti
on väljalülitatud asendis. Tööriista hoidmine nii, et
sõrm on lülitil, või tööriista ühendamine
vooluvõrku, kui tööriista lüliti on alla vajutatud, võib
põhjustada õnnetusi.

d) Enne tööriista ühendamist vooluvõrku eemaldage

kõik reguleer- ja mutrivõtmed. Elektritööriista
liikuvale osale unustatud mutri- või reguleervõti
võib põhjustada kehavigastusi.

e) Ärge küünitage liialt ette. Jalgadel peab alati olema

kindel toestus. Hoidke keha alati tasakaalus. Nii on
tagatud parem kontroll elektritööriista üle
ootamatutes olukordades.

f) Rõivastuge asjakohaselt. Ärge kandke liialt avaraid

rõivaid ega ehteid. Hoidke oma juuksed, rõivad ja
kindad eemal seadme liikuvatest osadest. Avarad
rõivad, ehted ja pikad juuksed võivad jääda
seadme liikuvate osade vahele.

g) Kui seade on varustatud tolmueemaldus- ja

kogumissüsteemide ühendustega, siis veenduge,
et süsteemid on nõuetekohaselt ühendatud ja et
neid kasutatakse õigesti. Nende seadmete
kasutamine vähendab tolmuga seonduvaid ohte.

4) ELEKTRITÖÖRIISTA KASUTAMINE JA
HOOLDAMINE

a) Elektritööriistaga töötamisel ei tohi kasutada jõudu.

Kasutage tööks sobivat elektritööriista. Tööle
vastav elektritööriist teeb oma töö paremini ja
ohutumalt kiirusel, milleks see tööriist on ette
nähtud.

b) Ärge kasutage elektritööriista, mille lüliti ei lülita

seadet sisse ega välja. Kõik elektritööriistad, mida
ei ole võimalik lülitist juhtida, on ohtlikud ja need
tuleb ära parandada.

48

c) Enne tööriista reguleerimist, lisatarvikute

vahetamist või seadme hoiustamist tõmmake
pistik seinakontaktist välja. Sellised ennetavad
ohutusmeetmed aitavad vältida elektritööriista
juhuslikku käivitumist.

d) Kui te elektritööriista ei kasuta, siis hoidke seda

lastele kättesaamatus kohtas. Ärge lubage
inimestel, kes ei ole enne elektritööriistaga
töötanud või kes ei ole neid juhiseid läbi lugenud,
tööriistaga töötada. Oskamatu inimese käes on
elektritööriistad ohtlikud.

e) Elektritööriistad vajavad hooldust. Kontrollige, et

liikuvad osad ei oleks tasakaalust väljas ega
paindes, et osad ei oleks purunenud ja et seadmel
ei oleks muid tunnuseid, mis võiks mõjutada
elektritööriista talitlust. Kui elektritööriist on
kahjustunud, siis laske see enne uuesti kasutamist
korda teha. Paljude õnnetuste põhjuseks on
halvasti hooldatud elektritööriist.

f) Lõiketerad peavad olema teravad ja puhtad.

Nõuetekohaselt hooldatud lõiketeradel on teravad
lõikeservad ja nende paindumine on
ebatõenäolisem. Samuti on nendega lihtsam
kontrollitult töötada.

g) Kasutage elektritööriista, tarvikuid ja

tööriistaotsakuid jne vastavalt käesolevatele
juhistele ja vastavalt konkreetse tööriista
kasutusotstarbele. Arvestage töötingimuste ja töö
olemusega. Elektritööriistade mittesihipärane
kasutamine võib põhjustada ohtlikke olukordi.

5) AKUTÖÖRIISTA KASUTAMINE JA HOOLDUS

a) Kasutage laadimiseks vaid tootja poolt määratud

laadijat. Ühildumatu laadija kasutamine võib
tekitada tulekahju riski.

b) Kasutage elektritööriistu vaid selleks ette nähtud

akudega. Mistahes muude akude kasutamine võib
tekitada vigastuste ja tulekahju riski.

c) Kui akut ei kasutata, hoidke see eemal metallist

objektidest (näiteks klambrid, mündid, võtmed,
naelad, kruvid või muud väikesed metallesemed),
mis võivad luua klemmide vahelise ühenduse.
Akuklemmide lühisesse sattumine võib tekitada
põletushaavu või põhjustada tulekahju.

d) Rasketes tingimustes võib akust erituda

akuvedelikke; vältige kontakti. Kontakti korral
loputage veega. Kui vedelik satub silma, pöörduge
arsti poole. Akuvedelik võib põhjustada ärritust või
põletushaavu.

6) HOOLDAMINE

a) Elektritööriista võib hooldada kvalifitseeritud

remondipersonal, kes kasutab ainult originaalosi.
Nii säilib elektritööriista algne ohutus.

OSAD JA JUHIKUD (JOONIS 1)

LAHTIPAKKIMINE

Ettevaatust! Selles pakendis on teravaid esemeid.
Lahtipakkimisel olge ettevaatlik. Võtke seade koos
kaasasolevate tarvikutega pakendist välja. Kontrollige
hoolikalt, et seade oleks heas töökorras ja kõik
käesolevas juhendis loetletud komponendid oleksid
olemas.

Samuti veenduge, et kõik tarvikud on terviklikud. Kui
tuvastate, et mõni seadme osa on puudu, tuleks
seade koos tarvikutega originaalpakendisse panna ja
edasimüüjale tagastada.

Ärge visake pakendit ära ja hoidke seda
garantiiperioodi jooksul kindlas kohas. Seejärel viige
võimalusel taaskasutuspunkti või rakendage
asjakohaseid jäätmekäitlusmeetmeid. Lämbumisohu
tõttu ärge laske lastel tühjade kilekottidega mängida.

AKU LAADIMINE

Hoiatus! Laadige ainult ühilduvate 18 V akulaadijatega.
Teiste akulaadijate kasutamine võib põhjustada
tulekahju, kahjustuse või tõsise kehavigastuse.

Võimalike probleemide ennetamiseks tarnitakse
tööriista aku madala laetusega. Seetõttu peate seda
laadima, kuni süttib roheline LED-märgutuli laaduri
esikülje paremal pool.

Märkus: esimesel laadimiskorral ei saavuta akud
täislaetuse taset. Nende täiesti täis laadimiseks on
vaja mitut laadimistsüklit (kasutamist koos sellele
järgneva laadimisega).

Lugege kõigepealt läbi ohutusjuhised ja järgige
seejärel laadimisjuhiseid.

Ühendage akulaadija tavalisse 230 V ~ 50 Hz
toitepistikupessa, akulaadija esiküljel vasakul pool
süttib roheline LED-märgutuli.

Ärge laske kaablil sõlme minna ega kokku painduda.

Paigaldage aku akulaadija alusele.

(Pange tähele, et akul on kõrgemad sooned, mis
võimaldavad seda akulaadijale paigaldada ainult üht
pidi.) Laadimisaeg on ainult 60 minutit.

1. Võtmeta padrun

2. Pöördemomendi reguleerimsnupp

3. Kahe kiirusega hammasajam (kiire-aeglane)

4. Edasi-/tagasiliikumise lüliti

5. Käepide

6. Vööpannal

7. Li-ioon aku

8. Aku vabasti

9. Sisse-/väljalüliti

10. LED-tuli

49

Akulaadija esikülje paremal pool süttib punane LED­märgutuli, mis näitab, et laadimine on käimas. Kui aku
on täis laetud, süttib roheline LED-märgutuli.

Kui akulaadijat ei kasutata, ühendage see
vooluvõrgust lahti ja hoidke sobivas hoiukapis.

Vältige aku laadimist külmades tingimustest, sest
laadimisvõimsus on siis ebapiisav.

Kui laadite järjest üle ühe aku, laske akulaadijal enne
järgmise aku laadimist vähemalt 30 minuti jahtuda.

Kui tööriista ei kasutata, eemaldage sellelt alati aku ja
hoidke seda ohutus kohas.

Ettevaatust: kui ükskõik millisel laadimisprotsessi
hetkel ei põle ühtki LED-märgutuld, eemaldage
seadme kahjustamise vältimiseks aku akulaadijast.
ÄRGE paigaldage teist akut.

LAETUSE TASE

Akul asuvat laetuse taseme nuppu vajutades saate
vaadata aku laetuse taset, joonis 2.

MUUTUVA KIIRUSE REGULEERIMINE (JOONIS 3)

Avaldage kerget survet, et trelli madalal kiirusel
käivitada. Lülitile avaldatav suurem surve suurendab
trelli kiirust.

Märkus: Lüliti võib kasutuse ajal tuua kuuldavale
kiledat heli. Ärge muretsege, see on lüliti funktsiooni
tavaline osa.

EDASI-/TAGASILIIKUMISE LÜLITI

Seda funktsiooni saate valida päästiku kohal oleva
liuglüliti abil (joonis 4). Trelli pöörlemise suuna valikuks
lükake lülitit tagurpidise suuna jaoks täielikult
vasakule. Edaspidise suuna valimiseks lükake lülitit
käepidemel täielikult paremale.

Märkus: Selleks, et trell kandmise ajal kogemata tööle
ei läheks, tuleks ohutuse huvides edasi­/tagasiliikumise nupp keskmisesse neutraalsesse
asendisse lükata, kui te trelli ei kasuta.

Ettevaatust: Selleks, et vältida hammasrataste
kahjustusi, laske padrunil alati enne täielikult peatuda,
kui pöörlemissuunda muudate.

Märkus: Trell ei tööta, kui suunavalija pole täielikult
kas vasakule või paremale lükatud.

Ärge laske trellil pikema aja vältel madalal kiirusel
töötada. Pideva kasutamise korral madalal kiirusel
töötamine võib põhjustada trelli ülekuumenemist. Kui
see juhtub, jahutage trelli, lastes sel ilma koormuseta
täiskiirusel töötada.

VÕTMETA PADRUN (JOONIS 5)

Pöörake hülssi vastupäeva, et padruni haaratseid
avada. Lükake otsak padrunisse nii kaugele kui
võimalik. Pöörake hülssi päripäeva, et padrunit
kinnitada. Otsaku eemaldamiseks pöörake hülssi
vastupäeva.

KAHE KIIRUSEGA HAMMASAJAM

Trellil on kahe kiirusega hammasajam aeglase ja kiire
töövahemiku jaoks. Kahe kiirusevahemiku vahel
ümberlülitumiseks libistage trellil olevat ümberlülitit
(joonis 6).

Kasutage madalat (1) kiirust suure võimsuse ja
pöördemomendiga rakenduste korral ja kõrget (2)
kiirust kiireks puurimiseks ja sisestamiseks.

Ärge kasutage kiiruse hammasajamit ajal, mil tööriist
töötab. Võite tööriista vigastada.

PÖÖRDEMOMENDI REGULEERIMINE

See funktsioon võimaldab trelli pöördemomenti ja
kinnitusvõimsust reguleerida ning sõltuvalt kasutusest
on vaja erinevaid sisestusvõimsuse tasemeid.
Suurema läbimõõduga kruvide sisestamisel on vaja
suuremat pöördemomendi võimsust, et pöörata kruvi
seni, kuni see korralikult paigas on. Pöörake
pöördemomendi ümbrisvõru seni, kuni soovitud
pöördemomendi seade on joondatud trelli kerel oleva
noolega (joonis 7).

Kui olete saavutanud valitud pöördemomendi, lõpetab
padrun pöörlemise. Sobiv seade sõltub kasutatava
materjali tüübist ja kruvi suurusest.

Märkus: Alustage alati kõige madalama seadega.

Trelli sümbol märgib kõige kõrgemat pöördemomendi
seadet ning seda kasutatakse suuremate kruvide
sisestamiseks.

Laetuse taseme näit Järelejäänud laeng

0-10%

10-25%

25-50%

50-75%

75-100%

50

LED-TÖÖTULI

Ettevaatust: Ärge vaadake otse tulle ega
valgusallikasse.

Lambi süütamiseks tõmmake sisse-/väljalülitit. Lamp
põleb seni, kuni tõmbate lüliti päästikut. Lamp kustub
kohe, kui päästiku vabastate.

RIHMAKLAMBRI PAIGALDAMINE

Enne rihmaklambri paigaldamist seadke edasi­/tagasiliikumisnupp keskmisesse asendisse või lülitage
tööriist välja ning ühendage aku lahti.

Tõsise kehavigastuse ohu vähendamiseks ärge
küünitage tööriista peast kõrgemale ega jätke
rihmaklambri külge rippuma esemeid. Kinnitage
tööriista rihmaklambrit ainult rihma külge.

Rihmaklambri kinnitamiseks või vahetamiseks
kasutage ainult kaasas olevat kruvi. Keerake kruvi
ristpeakruvitsaga kindlalt kinni.

Rihmaklambrit saab nii vasaku- kui ka
paremakäelistele kasutajatele sobivalt kinnitada
tööriista mõlemale poolele, kasutades selleks ainult
kaasas olevat kruvi.

Rihmaklambri ümberpaigutamiseks eemaldage
rihmaklambrit paigal hoidev kruvi ja kinnitage
rihmaklamber vastasküljel uuesti. Keerake kruvi
kindlalt kinni.

OTSAKUTE PAIGALDAMINE

Enne trelli otsakute paigaldamist pange edasi­/tagasiliikumise nupp keskmisesse asendisse.

Avage või sulgege padruni haaratseid nii palju, et ava
oleks natuke suurem otsaku suurusest, mida kasutada
kavatsete.

Sisestage trelli otsak otse padruni haaratsite vahele.
Ärge sisestage trelli otsakut padruni haaratsite vahele
nurga all. See võib põhjustada trelli otsaku trellist
väljapaiskumise, mille tagajärjeks on võimalikud
vigastused või trelli kahjustused.

Kinnitage padruni haaratseid trelli otsaku ümber.

PUURIMINE

Õige seadistuse jaoks kontrollige edasi­/tagasiliikumise nupu suunda.

Kinnitage puuritav materjal kruustangide või
klambritega, et see trelli otsaku pöörlemise ajal ei
liiguks.

Hoidke trelli kindlalt käes ja asetage trelli otsak kohta,
mida soovite puurida.

Vajutage lüliti päästik alla, et trelli käivitada.

Viige trelli otsak töödeldavasse detaili, rakendades
piisavalt survet, et trelli otsak lõikaks. Ärge avaldage
trellile liigset jõudu ega rakendage külgsurvet, et auku
pikendada. Laske tööriistal tööd teha.

Hoiatus! Olge valmis otsaku läbistamisel
paindumiseks. Sellistes olukordades kipub trell kinni

jääma ja pöörlemisele vastassuunas põrkuma ning
võib põhjustada materjali läbistamisel kontrolli
kaotamist. Kui te selleks valmis ei ole, võib see
kontrolli kaotus tõsiseid vigastusi põhjustada.

NÕUANNE KÕVADE SILEDATE PINDADE
PUURIMISEKS

Kleepige pinnale tükike maalriteipi, et augu asendit
märkida. Märkige augu asukoht maalriteibile – see ei
lase trellil pinnal libiseda, kui trell käivitatakse. Puurige
aeglaselt läbi pinna.

NÕUANNE METALLI PUURIMISEKS

Metalli puurimisel kasutage trelli otsakul kerget õli, et
see üle ei kuumeneks. Õli pikendab trelli otsaku
kasutusiga ja muudab puurimise tõhusamaks.

NÕUANNE MÜÜRILAOTISTE PUURIMISEKS

Maksimaalse jõudluse jaoks kasutage tellistesse,
kahlisse, betooni vms aukude puurimiseks
karbiidotsakuga müürilaotiste löökotsakuid.

Maksimaalse jõudluse jaoks kasutage kiirlõiketerasest
otsakuid.

Telliste puhul avaldage kerget survet ja keskmist
kiirust.

Tugevamate materjalide, nagu betooni, puhul
avaldage suuremat survet.

TÖÖDELDAVA DETAILI KINNITAMINE

Ennetamaks seda, et puuriotsak töödeldava detaili
pöörlema paneb, kui puuriotsak puuritavasse auku
kinni jääb, on soovitatav kasutada kruustange või
muid sobivaid klambreid, mida kasutatakse puurimise
ajal töödeldavate detailide kinnitamiseks.

Kui otsak jääb töödeldavasse detaili kinni või kui trell
aeglustub, peatage tööriist otsekohe. Eemaldage
otsak töödeldavast detailist ja tuvastage kinnijäämise
põhjus.

Märkus: Trellil on elektriline pidur. Kui vabastate lüliti
päästiku, lõpetab padrun pöörlemise. Kui pidur
nõuetekohaselt töötab, paistab korpuse
ventilatsiooniavadest sädemeid. See on normaalne ja
tekib piduri töö tagajärjel.

HOOLDUS

Tavaliselt ei vaja see elektriline tööriist hooldust, kuid
aeg-ajalt tuleks mootori katte ventilatsiooniavasid
puhastada. Kui üksusel esineb rike, peaks seda
parandama volitatud elektriliste tööriistade
hooldusettevõte.

Vältige plastosade puhastamisel lahustite kasutamist.
Enamik plaste on vastuvõtlikud müügil olevatest
lahustitest tulenevatele kahjustustele. Kasutage
mustuse, tolmu, õli, määrde jms eemaldamiseks
puhast lappi.

Hoiatus! Ärge kunagi laske pidurivedelikel, bensiinil
põhinevatel toodetel, naftasaadustel, vedelatel õlidel
jms plastosadega kokku puutuda. Kemikaalid võivad
plasti kahjustada, nõrgendada või purustada, mille
tagajärjeks võib olla tõsine kehavigastus.

51

TEHNILISED ANDMED

AKULAADIJA

Pinge 18 V DC

Võimsus 2,0 Ah

Laadimise aeg 60 minutiga

Elemendi tüüp Liitiumioon

Koormuseta kiirus 0–440 min

-1

(aeglane)

Koormuseta kiirus 0–1650 min

-1

(kiire)

Pöördemomendi seaded 21+1

Maksimaalne pöördemoment 40 Nm

Võtmeta padruni suurus 13 mm

Puurimisvõime (puit) 25 mm

Puurimisvõime (teras) 10 mm

Helirõhutase L

pA

71 dB(A)

K=3dB(A)

Helivõimsustase L

WA

82 dB(A)

K=3dB(A)

Vibratsioonitase 3,0 m/s

2

, K=1,5m/s

22

KESKKONNAKAITSE

Teave (seadme koduses majapidamises kasutajatele) elektri- ja elektroonikaseadmete jäätmete
keskkonnasäästlikuks kasutusest kõrvaldamiseks (WEEE)

Kui toodetel ja/või kaasasolevatel dokumentidel on see sümbol, siis ei tohi kasutuskõlbmatuks
muutunud elektri- ja elektroonikaseadmeid ladustada olmeprügi hulka. Toote nõuetekohaseks
kasutusest kõrvaldamiseks, töötlemiseks, taastamiseks ja taaskasutamiseks viige toode
vastavasse jäätmekogumispunkti. See teenus on tasuta. Mõnedes riikides on võimalus viia
toode tagasi edasimüüjale tingimusel, et ostate sealt sarnast uue toote. Selle toote
keskkonnasäästlik kasutusest kõrvaldamine aitab säästa väärtuslikke ressursse ja ennetada
võimalikku negatiivset mõju inimtervisele ja keskkonnale, mida võib põhjustada jäätmete väär
kahjutustamine ja käitlemine. Täpsema teabe lähimast jäätmekogumiskeskusest saate
kohalikult omavalitsuselt. Riiklike eeskirjade eiramisel selliste jäätmete kahjutustamisel võidakse
karistada trahviga.

ETTEVÕTETELE EUROOPA LIIDUS

Elektri- ja elektroonikaseadmete kasutuselt kõrvaldamisel pöörduge lisateabe saamiseks edasimüüja või tarnija
poole.

Teave kasutusest kõrvaldamise kohta teistes riikides väljaspool Euroopa Liitu.

See sümbol kehtib ainult Euroopa Liidus.

Kui soovite seda toodet kasutusest kõrvaldada, pöörduge kohaliku omavalitsuse või edasimüüja poole ja küsige
teavet kasutusest kõrvaldamise õigete meetodite kohta.

Pinge 230 V ~ 50 Hz

Väljundpinge 18 V DC 2,4 A

52

SÜMBOLID

Teie tööriista andmesildil võib olla teatud sümboleid. Need annavad edasi tähtsat teavet toote või selle
kasutusjuhiste kohta.

Vastab asjakohastele ohutust
puudutavatele standarditele.

Lugege kasutusjuhendit.

Toode vastab RoHs-direktiivi
nõuetele.

Elektriseadmete jäätmetest ei tohi
vabaneda olmejäätmete seas.
Vastava võimaluse olemasolul
taastöödelge. Taastöötlemise
kohta saate teavet enda kohalikelt
ametnikelt või jaemüüjalt.

Üldine hoiatus

Kandke kuulmiskaitset.
Kandke kaitseprille.
Kandke hingamisteede kaitset.

130°

Li-ion

Termoside koos
töötemperatuuriga

Sisaldab liitiumioone.

53

IEVADS

Paldies, ka iegādājāties šo produktu, kas ir izgājis
mūsu daudzpusīgo kvalitātes apliecinājuma procesu.
Mēs parūpējāmies, lai nodrošinātu to, ka saņemat
instrumentu ideālā stāvoklī.

DROŠĪBAS PASĀKUMI

Pirms šī instrumenta lietošanas vienmēr ir jāievēro
turpmāk minētie vispārīgie drošības pasākumi, lai
samazinātu ugunsgrēka, elektrošoka un miesas
bojājumu risku. Lai saprastu lietošanu, ierobežojumus
un iespējamo ar šo instrumentu saistīto bīstamību,
svarīgi izlasīt lietošanas instrukciju.

GARANTIJAS SERTIFIKĀTS

Šā produkta garantija darbojas divus gadus, stājas
spēkā no iegādāšanās datuma un attiecas tikai uz
sākotnējo pircēju. Šī garantija attiecas tikai uz
defektiem, kas radušies bojātu materiālu vai apdares
dēļ un kas atklāti tikai garantijas periodā; neiekļauj
patēriņa produktus. Izgatavotājs saremontēs vai
mainīs produktu pēc saviem ieskatiem saskaņā ar
turpmāk minēto. Produkts ir jāizmanto atbilstoši
instrukcijām, un to nedrīkst nepareizi ekspluatēt vai
izmantot neparedzētiem nolūkiem. To nedrīkst izjaukt
vai kā citādi pārveidot, apkopi nedrīkst veikt
nesertificētas personas un to nedrīkst iznomāt.
Pārvadāšanas bojājumi nav iekļauti šajā garantijā, jo
par tiem ir atbildīgs transportēšanas uzņēmums.
Prasības attiecībā uz šo garantiju vispirms garantijas
perioda ietvaros ir jāveic tieši pie mazumtirgotāja.
Produkts ir jānogādā atpakaļ pie izgatavotāja tikai
izņēmumu gadījumos. Šādā gadījumā klienta
pienākums ir nogādāt produktu atpakaļ par saviem
līdzekļiem, nodrošinot, ka produkts ir atbilstoši
iepakots, lai novērstu pārvadājumu bojājumus, un tiek
pievienots īss bojājuma apraksts un kvīts kopija vai
cits iegādāšanās pierādījums. Izgatavotājs saskaņā ar
šo garantiju nav atbildīgs par jebkādiem specifiskiem,
tipveida, tiešiem, netiešiem, nejaušiem vai izrietošiem
zudumiem vai bojājumiem.

LIKUMĪGĀS TIESĪBAS

Šī garantija ir kā pielikums un nekādi neietekmē jūsu
likumīgās tiesības.

PRODUKTA UTILIZĀCIJA

Ja produkts vairs nav izmantojams nolietojuma vai
kādu citu iemeslu dēļ, to nedrīkst utilizēt kopā ar
sadzīves atkritumiem. Lai pasargātu dabas resursus
un minimizētu nelabvēlīgu ietekmi uz vidi, produktu
otrreizēji izmantojiet vai utilizējiet videi draudzīgā
veidā. Nogādājiet to savā vietējā atkritumu otrreizējās
pārstrādes centrā vai kādā citā autorizētā savākšanas
vai utilizēšanas instancē.

Ja neesat pārliecināti un nepieciešama informācija par
pieejamām otrreizējās pārstrādes un/vai utilizācijas
iespējām, sazinieties ar savu vietējo atkritumu
apsaimniekošanas iestādi.

SVARĪGA INFORMĀCIJA PAR PRODUKTU

Šis produkts ir īpaši paredzēts darbam kopā ar FXA
XCLICK akumulatoriem un lādētājiem.

SPECIĀLIE DROŠĪBAS NOTEIKUMI

Pievērst uzmanību paaugstinātai pretestības reakcijai
urbšanas laikā. Jāizvēlās pareizo pretestības
uzstādījumu kad instruments tiek izmantots kā
skrūvgriezis.

Nemēğināt pārvietot jebkādu no izvēles pārslēdzējiem
laikā kad darbojās motors. Tas varētu bojāt
instrumentu.

Pirms apkalpošanas vienmēr izslēgt instrumentu no
elektriskās barošanas kontaktrozetes.

Nelietot instrumentu kopā ar jebkādu detaļu piemērotu
vai nu kaļķu, vai nu cementa, vai nu apmetuma
maisīšanai, vai jebkurai citai samaisīšanas operācijai.

PAPILDUS DROŠĪBAS TEHNIKAS NOTEIKUMI
URBJMAŠĪNU EKSPLUATĀCIJAI

Pēc iespējas izmantojiet spīles darba virsmas
fiksācijai.

Katru reizi izslēdziet urbjmašīnu, pirms tā, kad to
liksiet uz jebkādu virsmu.

Ekspluatējot urbjmašīnu, lietojiet individuālos
aizsardzības līdzekļus, tajā skaitā, aizsargbrilles vai
aizsargstiklu, dzirdes orgānu aizsardzības līdzekļus,
aizsargapģērbu un aizsargcimdus. Ja urbšanas laikā
rodās putekļi, lietojiet respirātoru.

PAPILDUS DROŠĪBAS NOTEIKUMI LĀDĒTĀJIEM

Pirms sākat lietot lādētāju, izlasiet visus uz lādētāja un
akumulatora esošos norādījumus un brīdinājuma
apzīmējumus, kā arī norādes par akumulatora
lietošanu.

Uzlādējiet akumulatorus tikai iekštelpās, jo lādētājs
nav paredzēts lietošanai ārpus telpām.

BĪSTAMĪBA! Ja akumulators ir ieplaisājis vai kādā citā
veidā sabojāts, neievietojiet to lādētājā. Pastāv
elektriskās strāvas trieciena vai nāvējoša elektriskās
strāvas trieciena draudi.

BRĪDINĀJUMS! Neļaujiet lādētājam nonākt saskarē ar
šķidrumu. Pastāv elektriskās strāvas trieciena draudi.

Lādētājs un akumulatora bloks, ir paredzēti lietošanai
kopā. Nemēģiniet uzlādēt akumulatoru ar citu lādētāju.

Lai atvienotu griezējinstrumentu no elektrotīkla
kontaktligzdas, nevelciet aiz strāvas vada.

Nelietojiet lādētāju, ja tas ticis pakļauts smagam
triecieniem, nokritis zemē vai kā citādi bojāts.
Nogādājiet lādētāju apstiprinātā servisa darbnīcā, kur
tam veiks pārbaudi vai remontu.

Lādētājs Akumulators

FXADL1051 FXAJDB180Li

FXAJDB180Li-II

54

Lādētāju nav atļauts izjaukt. Ja tam ir nepieciešams
remonts vai apkope, nogādājiet to apstiprinātā servisa
darbnīcā. Nepareizi samontēta ierīce rada ugunsgrēka
draudus, elektriskās strāvas triecienu vai nāvējoša
elektrošoka draudus.

Lai samazinātu elektriskās strāvas trieciena draudus,
atvienojiet lādētāju no elektrības padeves avota pirms
mēģināt to notīrīt. Akumulatora izņemšana vien
nesamazina risku.

PAPILDUS DROŠĪBAS NOTEIKUMI
AKUMULATORA BLOKAM

Šī griezējinstrumenta akumulatoram piegādes brīdī ir
zems uzlādes līmenis. Pirms lietošanas pilnībā
uzlādējiet akumulatoru.

Nemēģiniet akumulatora bloku sadedzināt arī tad, ja
tas ir stipri bojāts vai to vairs nevar uzlādēt.
Akumulators var eksplodēt, izraisot ugunsgrēku.

Ekstrēmos lietošanas vai temperatūras apstākļos var
rasties neliela šķidruma noplūde no akumulatora
bloka. Tas ne vienmēr liecina, ka akumulatora bloks ir
bojāts. Tomēr, ja ir bojāts ārējais iepakojums un šī
noplūde nonāk saskarē ar Jūsu ādu, ātri nomazgājiet
skarto vietu ar ziepēm un ūdeni. Ja šķidrums iekļuvis
acīs, skalojiet tīrā ūdenī vismaz 10 minūtes, pēc tam
nekavējoties meklējiet medicīnisko palīdzību.

Informējiet medicīnas personālu, ka šķidrums satur
25-35% kālija hidroksīdu.

Nekad un nekādos apstākļos nemēģiniet atvērt
akumulatora bloku. Ja akumulatora bloka plastmasas
korpuss ir salūzis vai ieplaisājis, nekavējoties
pārtrauciet tā lietošanu un neuzlādējiet to.

Neglabājiet vai nenēsājiet līdzi rezerves akumulatoru
kabatā, darbarīku kārbā, vai jebkurā citā vietā, kur tas
var nonākt saskarē ar metāla priekšmetiem. Tas
akumulatora kontaktos var radīt īssavienojumu,
sabojājot akumulatoru un radot apdegumus cilvēkam
vai aizdegšanos.

AKUMULATORA UZLĀDES INFORMĀCIJA

Niķeļa kadmija un/vai litija jonu akumulatoram uzlādes
ātrums tiek noteikts ar laiku, kāds nepieciešams, lai
pilnībā uzlādētu akumulatoru, kā arī ar uzlādes strāvu.
Trīs visbiežāk lietotie uzlādes ātrumi ir:

Ātrā uzlāde;
Lēnā uzlāde;
Papilduzlāde.

ĀTRĀS UZLĀDES AKUMULATORI

Ātrās uzlādes akumulatoru uzlādes ātrums ir no 30
līdz 90 minūtēm. Akumulatora uzlādes ātrums, kas
iekļauts komplektācijā ar bezvadu griezējinstrumentu,
ir norādīts produkta rokasgrāmatā.

LĒNĀS UZLĀDES AKUMULATORI

Lēnās uzlādes akumulatoru uzlādes ātrums ir no 3 līdz
5 stundām.

PAPILDUZLĀDES AKUMULATORI

Papilduzlādes akumulatoru uzlādes ātrums ir no 7 līdz
9 stundām.

SVARĪGI!

NIĶEĻA KADMIJA UN/VAI LITIJA JONU
AKUMULATORA UZLĀDES INFORMĀCIJA.

PIRMS UZLĀDES VIENMĒR PILNĪBĀ IZLĀDĒJIET
NIĶEĻA KADMIJA UN/VAI LITIJA JONU
AKUMULATORU UN NEKAD NEPĀRSNIEDZIET
UZLĀDES ĀTRUMA LAIKU, IZŅEMOT GADĪJUMUS,
KAD UZLĀDEI SAGATAVOJAT JAUNU
AKUMULATORU.

UZLĀDES PROCEDŪRA

Uzlādējot jaunu niķeļa kadmija un/vai litija jonu
akumulatoru, tam ir jābūt pilnībā izlādētam, kam seko
pilna uzlāde ar uzlādes ātrumu, kāds norādīts
produkta rokasgrāmatā plus 30 minūtes. Pēc tam
akumulators ir pilnībā jāizlādē un atkal pilnībā jāuzlādē
ar tādu akumulatora uzlādes ātrumu, kāds norādīts
produkta rokasgrāmatā plus 30 minūtes. Šī procedūra
sagatavos jauno akumulatoru un izlīdzinās šūnu
spriegumu. Šī procedūra nodrošina optimālu
akumulatora darbību.

Ja izmantojat lādētāju atkārtoti, lai uzlādētu vairākus
akumulatorus, vienmēr pirms nākamā akumulatora
uzlādes ļaujiet lādētājam atdzist. Ļaujiet lādētājam
atdzist vismaz 30 līdz 45 minūtes.

Pirms uzlādējat akumulatoru, kas bija pilnībā izlādējies
pēc lielas slodzes, ļaujiet akumulatoram atdzist.
Ļaujiet akumulatoram atdzist vismaz 30 līdz 45
minūtes.

NIĶEĻA KADMIJA UN/VAI LITIJA JONU
AKUMULATORA UZLĀDE UN LĀDĒTĀJI

Uzlādējiet niķeļa kadmija un/vai litija jonu
akumulatorus saprātīgi galvenokārt tāpēc, ka tie var
sabojāties sakarā ar pārlādēšanos.

Pārlādēšana var izraisīt strauju akumulatora
temperatūras un iekšējā spiediena paaugstināšanos.
Tā rezultātā šūnas var deformēties un zust elektrolīts,
bet ārkārtējos gadījumos, kad iekšējais spiediens ir ļoti
augsts, akumulators var eksplodēt.

Šāda situācija var rasties arī tad, ja griezējinstrumentā,
kuru izmantojat, ir ievietots pārlādētais akumulators.
Lai novērstu šādu galēju situāciju, ir ārkārtīgi svarīgi,
lai niķeļa kadmija un/vai litija jonu akumulatori pirms
uzlādes būtu pilnībā izlādējušies, un lai netiktu
pārsniegts uzlādes laiks, izņemot gadījumus, kad tiek
sagatavots jaunais akumulators. Daļēji izlādēta
akumulatora atkārtota uzlādēšana var sabojāt vienu
vai vairākas šūnas.

PAŠIZLĀDE

Uzglabāšanas laikā litija jonu akumulators zaudē
enerģiju (pašizlādējas). Parasti pēc pilnas uzlādes
viena mēneša laikā tas zaudē aptuveni 5% no
uzkrātās enerģijas (uzglabājot istabas temperatūrā), un
pēc tam zaudē to vēl par 3% mēnesī. Uzglabājot
akumulatoru augstākā temperatūrā, paātrinās
pašizlādes ātrums.

55

AKUMULATORA UZLĀDE IEKŠTELPĀS

Šis lādētājs ir paredzēts izmantošanai iekštelpās.
Lādētāju nav ieteicams izmantot mājas iekštelpās.
Ideālā gadījumā akumulatorus uzlādē darbnīcā, garāžā
vai nojumē uz soliņa. Ja tomēr uzlāde tiks veikta
mājās, telpai ir jābūt labi vēdināmai un lādētāju ir
jānovieto uz ugunsdrošas virsmas, vienlaikus
pārliecinoties, vai nav nosprostotas ventilācijas
atveres. Nekad nepārsniedziet uzlādes laiku, izņemot
gadījumus, kad ir jāsagatavo jaunais akumulators,
pretējā gadījumā akumulators un lādētājs tiks sabojāti.

ATBRĪVOŠANĀS NO AKUMULATORA
ATKRITUMIEM

Kad akumulatoru vairs nevar uzlādēt vai tas nespēj
saglabāt pilnu uzlādes līmeni, tā izmantošanas laiks ir
beidzies. Lai taupītu dabas resursus, lūdzu,
pārstrādājiet vai atbrīvojieties no akumulatora pareizā
veidā. Šis akumulatora bloks satur niķeļa-kadmija
šūnas. Pirms atbrīvošanās no akumulatora tam ir jābūt
pilnībā izlādētam, darbinot bezvadu ierīci, pēc tam
izņemiet akumulatora bloku no ierīces korpusa un
pārklājiet tā savienojuma vietas ar izturīgu lentu, lai
novērstu īssavienojumu un enerģijas novadīšanu, kas
var izraisīt ugunsgrēku. Nemēģiniet atvērt vai izņemt
kādu no sastāvdaļām.

Lūdzam sazināties ar vietējo atkritumu
apsaimniekošanas iestādi, kas sniegs Jums
informāciju par pieejamo pārstrādes punktu un/vai
iespējām atbrīvoties no atkritumiem.

ĪPAŠIE DROŠĪBAS NORĀDĪJUMI

UZLĀDĒJAMIE AKUMULATORI

Akumulatori var iztecēt vai eksplodēt, ja tos neuzlādē
vai ar tiem nerīkojas pareizi. Vienmēr, rīkojoties ar
akumulatoriem, ievērojiet tālāk norādītos piesardzības
pasākumus. Pirms akumulatora izņemšanas vai
ievietošanas pārliecinieties, vai griezējinstruments ir
izslēgts.

Neizmantojiet šo akumulatoru kādam citam
produktam.

Nemēģiniet ievietot akumulatoru otrādi.

Neizraisiet īssavienojumu un nemēģiniet izjaukt
akumulatoru.

Nepakļaujiet akumulatoru liesmām vai pārmērīga
karstuma iedarbībai.

Neiegremdējiet akumulatoru ūdenī un nepakļaujiet to
ūdens iedarbībai.

Neuzglabājiet vai nepārvietojiet akumulatoru kopā ar
blakus esošiem metāla priekšmetiem, piemēram, urbi
un skrūvgriežiem.

Izlādējušies akumulatori var iztecēt. Lai produkts
netiktu sabojāts, izņemiet akumulatoru laukā, ja tas ir
izlādējies, vai uzlādējiet to. Kad akumulatoru
neizmantojat, uzglabājiet to vēsā vietā.

Pēc ilgstošas lietošanas akumulators var sakarst.
Pirms izņemat akumulatoru, izslēdziet
griezējinstrumentu un ļaujiet akumulatoram atdzist.
Nelietojiet akumulatoru, ja akumulatora korpusā
pamanāt jebkādas krāsas izmaiņas.

VISPĀRĪGI DROŠĪBAS NOTEIKUMI
BRĪDINĀJUMS! Izlasiet visas instrukcijas.

Ja visas turpmāk minētās instrukcijas netiek ievērotas,
var rasties elektrošoks, uzliesmojums un/vai nopietni
miesas bojājumi. Termins "elektroinstruments" visos
turpmāk minētajos brīdinājumos attiecas uz jūsu
elektrotīkla padeves (ar vadu) elektroinstrumentu vai
akumulatora (bezvada) elektroinstrumentu.

SAGLABĀJIET ŠĪS INSTRUKCIJAS

1) DARBA VIETA

a) Uzturiet darba vietu tīru un labi apgaismotu.

Pārblīvētās un tumšās vietās rodas vairāk
negadījumu.

b) Nedarbiniet elektroinstrumentu sprādzienbīstamā

atmosfērā, piemēram, viegli uzliesmojošu
šķidrumu, gāzu vai putekļu klātbūtnē.
Elektroinstrumenti rada dzirksteles, kas var
aizdedzināt putekļus vai izgarojumus.

c) Darbinot elektroinstrumentu, turiet bērnus un

skatītājus drošā attālumā. Uzmanības novēršana
var radīt kontroles zaudēšanu.

2) ELEKTRISKĀ DROŠĪBA

a) Elektroinstrumenta spraudkontaktam ir jāatbilst

kontaktligzdai. Neveiciet nekādus spraudkontakta
pārveidojumus. Neizmantojiet ar iezemētu
elektroinstrumentu nekādus adaptera
spraudkontaktus. Nepārveidoti spraudkontakti un
atbilstošas kontaktligzdas samazina elektrošoka
risku.

b) Izvairieties no saskares ar iezemētām virsmām,

piemēram, cauruļvadiem, radiatoriem, plītīm un
ledusskapjiem. Ja jūsu ķermenis ir iezemēts,
pastāv paaugstināts elektrošoka risks.

c) Nepakļaujiet elektroinstrumentu lietum vai mitriem

apstākļiem. Ja ūdens iekļūst elektroinstrumentā,
paaugstinās elektrošoka risks.

d) Neveiciet nepareizas darbības ar vadu.

Neizmantojiet vadu elektroinstrumenta nešanai,
vilkšanai vai atvienošanai no kontaktligzdas. Turiet
vadu drošā attālumā no karstuma, eļļas, asām
malām vai kustīgām detaļām. Bojāti vai samezgloti
vadi palielina elektrošoka risku.

e) Ja elektroinstrumentu izmanto ārtelpās, lietojiet

ārtelpu lietošanai piemērotu pagarinātāju. Ja
izmanto ārtelpu lietošanai piemērotu vadu,
samazinās elektrošoka risks.

56

3) PERSONĪGĀ DROŠĪBA

a) Lietojot elektroinstrumentu, esiet piesardzīgi,

kontrolējiet savu rīcību un pieņemiet saprātīgus
lēmumus. Neizmantojiet elektroinstrumentu, ja esat
piekusuši vai narkotiku, alkohola vai medikamentu
iedarbībā. Neuzmanība, lietojot elektroinstrumentu,
var radīt nopietnus miesas bojājumus.

b) Lietojiet drošības aprīkojumu. Vienmēr izmantojiet

acu aizsargus. Ja piemērotos apstākļos izmanto
tādu drošības aprīkojumu kā putekļu masku,
neslīdošus aizsargapavus, ķiveri vai ausu
aizsargus, tiek samazināts miesas bojājumu risks.

c) Novērsiet nejaušu ieslēgšanu. Pirms pieslēgšanas

kontaktligzdai pārliecinieties, vai slēdzis ir izslēgtā
stāvoklī. Ja elektroinstrumentu pārnēsā ar pirkstu
uz slēdža vai pieslēdz kontaktligzdai, slēdzim esot
ieslēgtā stāvoklī, paaugstinās negadījumu
iespējamība.

d) Pirms elektroinstrumenta ieslēgšanas noņemiet

jebkuru pielāgošanas atslēgu vai uzgriežņatslēgu.
Ja uzgriežņatslēga vai pielāgošanas atslēga ir
atstāta pie kādas instrumenta rotējošās daļas, var
rasties miesas bojājumi.

e) Nesniedzieties pāri. Vienmēr ievērojiet stabilu un

līdzsvarotu stāvokli. Līdz ar to negaidītās
situācijās var labāk kontrolēt instrumentu.

f) Velciet piemērotu apģērbu. Nevelciet vaļīgu

apģērbu vai juvelieru izstrādājumus. Turiet savus
matus, apģērbu un cimdus drošā attālumā no
kustīgajām daļām. Vaļīgu apģērbu, juvelieru
izstrādājumus vai garus matus var ieraut kustīgajās
daļās.

g) Ja ierīces ir paredzētas pieslēgšanai putekļu

ekstrakcijas un savākšanas ierīcēm, pārliecinieties,
lai tās būtu pieslēgtas un pareizi izmantotas. Šo
ierīču izmantošana var samazināt ar putekļiem
saistītu bīstamību.

4) ELEKTROINSTRUMENTA IZMANTOŠANA UN
APKOPE

a) Darbojoties ar elektroierīci, nepielietojiet pārmērīgu

spēku. Izmantojiet savām vajadzībām piemērotu
elektroinstrumentu. Piemērotas klases
elektroinstruments efektīvāk un drošāk paveiks
darbu.

b) Neizmantojiet instrumentu, ja slēdzis to neieslēdz

vai neizslēdz. Jebkurš elektroinstruments, ko nevar
kontrolēt ar slēdzi, ir bīstams, un to nepieciešams
remontēt.

c) Pirms jebkuru pielāgojumu veikšanas, piederumu

maiņas vai instrumenta novietošanas glabāšanā
atvienojiet spraudkontaktu no strāvas avota. Šādi
piesardzības pasākumi samazina instrumenta
nejaušas ieslēgšanās risku.

d) Glabājiet tukšgaitas darbarīkus drošā attālumā no

bērniem un neļaujiet personām, kuras nepārzina šo
elektroinstrumentu vai šīs instrukcijas, to darbināt.
Elektroinstrumenti neinstruētu personu rokās ir
bīstami.

e) Veiciet elektroinstrumentu apkopi. Pārbaudiet, vai

kustīgās daļas ir piemēroti centrētas un
sastiprinātas, daļas nav bojātas vai jebkuru citu
stāvokli, kas var ietekmēt elektroinstrumenta
darbību. Ja tas ir bojāts, pirms izmantošanas
nodrošiniet instrumenta remontu. Daudzi
negadījumi rodas nepietiekamas instrumenta
apkopes dēļ.

f) Griešanas darbarīkus uzturiet asus un tīrus.

Piemēroti apkopti griešanas darbarīki ar asām
griešanas malām retāk sapinas un ir vieglāk
kontrolējami.

g) Lietojiet elektroinstrumentu, piederumus, daļas utt.

saskaņā ar šīm instrukcijām un attiecīgā
instrumenta tipa paredzēto lietojumu, ņemot vērā
darba apstākļus un veicamā darba veidu. Ja
instrumentu izmanto neparedzētiem nolūkiem, var
rasties bīstamas situācijas.

5) AR AKUMULATORU DARBINĀMU
GRIEZĒJINSTRUMENTU LIETOŠANA UN
KOPŠANA

a) Uzlādējiet tikai ar ražotāja noteikto uzlādes ierīci.

Uzlādes ierīce, kas paredzēta lietošanai tikai ar
viena veida akumulatora bloku, var radīt
ugunsgrēka draudus, ja to izmanto ar citu
akumulatora bloku;

b) Elektriskajiem griezējinstrumentiem lietojiet tikai

tiem paredzētus akumulatoru blokus. Jebkura cita
akumulatora bloka lietošana var radīt traumu
gūšanas un ugunsgrēka risku;

c) Kad akumulatora bloks netiek izmantots,

neuzglabājiet to citu metāla priekšmetu, piemēram,
papīra saspraužu, monētu, atslēgu, naglu, skrūvju
vai citu sīku metāla priekšmetu, kas var veidot
savienojumu starp spailēm, tuvumā. Akumulatora
spaiļu īsslēgums var izraisīt aizdegšanos vai
ugunsgrēku;

d) Nepareizas rīcības gadījumā no akumulatora var

izkļūt šķidrums; izvairieties no saskares ar to. Ja
tas nejauši nokļuvis uz ādas, noskalojiet ar ūdeni.
Ja šķidrums iekļuvis acīs, nekavējoties meklējiet
medicīnisko palīdzību. No akumulatora izkļuvušais
šķidrums var izraisīt kairinājumu vai apdegumus.

6) APKOPE

a) Nodrošiniet, ka elektroinstrumenta apkopi veic

kvalificēta persona, izmantojot tikai identiskas
rezerves detaļas. Līdz ar to instrumenta drošība
tiek uzturēta.

57

DETAĻAS UN VADĪBAS IERĪCES (1. ATT.)

IZPAKOŠANA

Uzmanību! Šajā iepakojumā ietverti asi priekšmeti.
Izpakojiet ierīci uzmanīgi. Izņemiet no iepakojuma ierīci
un tās komplektācijā ietvertos piederumus. Rūpīgi
pārbaudiet, vai ierīce ir labā darba stāvoklī, un
noskaidrojiet, kādi piederumi ir iekļauti šīs instrukcijas
sarakstā.

Pārbaudiet arī, vai ir piegādāti visi norādītie piederumi.
Ja trūkst kādas detaļas, atdodiet ierīci
mazumtirgotājam oriģinālajā iepakojumā kopā ar tās
piederumiem.

Neizmetiet iepakojumu, saglabājiet to visu garantijas
laiku un, ja iespējams, nogādājiet to otrreizējai
pārstrādei vai arī atbrīvojieties no tā atbilstoši vietējiem
noteikumiem. Neļaujiet bērniem rotaļāties ar tukšiem
plastmasas maisiņiem - pastāv nosmakšanas risks!

AKUMULATORU BLOKA UZLĀDE

Brīdinājums! Veiciet uzlādi, tikai izmantojot saderīgus
18 V lādētājus. Lietojot citus lādētājus, pastāv
ugunsgrēka, bojājumu vai smagu traumu gūšanas risks.

Šī instrumenta akumulatoru bloks tiek piegādāts ar
zemu uzlādes līmeni, lai novērstu iespējamās
problēmas. Tāpēc jums tas jāuzlādē, līdz iedegas zaļais
LED indikators lādētāja priekšējā labajā pusē.

Piezīme Pirmajā uzlādes reizē akumulatori neuzlādēsies
pilnībā. Lai tie pilnībā uzlādētos, nepieciešami vairāki
cikli (darbība un atkārtota uzlāde).

Vispirms izlasiet drošības norādījumus un pēc tam
ievērojiet uzlādes norādījumus.

Pievienojiet lādētāju standarta 230 V~50 Hz tīkla
kontaktligzdai — iedegsies zaļais LED indikators
lādētāja priekšējā kreisajā pusē.

Neļaujiet kabelim samezgloties vai savīties.

Ievietojiet akumulatoru bloku lādētāja pamatnē.

(Ievērojiet, ka akumulatoram ir izciļņi, kas ļauj to ievietot
lādētājā tikai vienā veidā.) Nelādējiet akumulatoru ilgāk
kā 60 minūtes.

Lādētāja priekšējā labajā pusē iedegsies sarkans LED
indikators, lai norādītu, ka notiek uzlāde. Kad
akumulators būs pilnībā uzlādējies, iedegsies zaļš LED
indikators.

Atvienojiet lādētāju no strāvas avota, ja tas netiek
lietots, un noglabājiet piemērotā vietā.

Izvairieties no akumulatora lādēšanas zemas
temperatūras apstākļos, jo uzlādes jauda var būt
nepietiekama.

Secīgi lādējot vairāk nekā vienu akumulatoru bloku,
ļaujiet lādētājam atdzist vismaz 30 minūtes, pirms
lādējat papildu akumulatoru.

Ja instruments netiek izmantots, vienmēr izņemiet
akumulatoru un noglabājiet to drošā vietā.

Uzmanību! Ja lādēšanas laikā nedeg neviena no LED
lampiņām, izņemiet akumulatoru no lādētāja, lai
nesabojātu izstrādājumu. NEIEVIETOJIET citu
akumulatoru.

UZLĀDES STĀVOKLIS

Lai pārbaudītu akumulatora atlikušo uzlādes līmeni,
nospiediet uzlādes līmeņa indikatora pogu (2. att.).

MAINĪGA ĀTRUMA VADĪBA (3. ATT.)

Viegli nospiediet slēdzi, lai sāktu urbšanu ar mazu
ātrumu. Palielinot spiedienu uz slēdzi, palielināsies
urbšanas ātrums.

Piezīme Iespējams, ierīces lietošanas laikā no slēdža
būs dzirdama spalga skaņa. Neuztraucieties, šī ir
normāla slēdža darbība.

1. Bezatslēgas urbjpatrona

2. Griezes momenta regulēšanas gredzens

3. Divi zobpārvada ātruma režīmi (liels–mazs)

4. Griešanās virziena maiņas slēdzis

5. Rokturis

6. Jostas stiprinājums

7. Litija jonu akumulators (Nav iekļauts komplektācijā)

8. Akumulatora izņemšanas fiksators

9. Iesl./izsl. slēdzis

10. LED apgaismojums

Uzlādes līmeņa Atlikušās uzlādes
indikators līmenis

0-10%

10-25%

25-50%

50-75%

75-100%

58

GRIEŠANĀS VIRZIENA MAIŅAS SLĒDZIS

Šo funkciju izvēlas, izmantojot bīdāmo slēdzi, kas
atrodas virs ieslēgšanas/izslēgšanas slēdža (4. att.). Lai
izvēlētos urbja griešanās virzienu, kas ir pretējs
pulksteņa rādītāja kustības virzienam, pavirziet slēdzi
pa kreisi līdz galam. Lai izvēlētos griešanās virzienu
pulksteņa rādītāju kustības virzienā, pavirziet slēdzi pa
labi līdz galam.

Piezīme Drošības labad, lai novērstu nejaušu
ieslēgšanos pārnēsāšanas laikā, pabīdot griešanās
virziena maiņas slēdzi neitrālā pozīcijā, urbis pārstās
darboties.

Uzmanību! Lai izvairītos no bojājumiem ierīcē, vienmēr
ļaujiet patronai pilnībā apstāties pirms mainīt griešanās
virzienu.

Piezīme Urbjmašīna nedarbosies, ja griešanās virziena
maiņas slēdzis nav līdz galam pabīdīts pa labi vai pa
kreisi.

Izvairieties no ilgas urbjmašīnas darbināšanas ar mazu
ātrumu. Ilgstoši darbinot urbjmašīnu ar mazu ātrumu, tā
var pārkarst. Ja urbjmašīna pārkarst, ļaujiet tai atdzist,
darbinot to ar maksimālo ātrumu un bez noslodzes.

BEZINSTRUMENTU PATRONA (5. ATT.)

Pagrieziet patronu pretēji pulksteņa rādītāju kustības
virzienam, lai atvērtu patronas zobus. Ievietojiet urbja
uzgali patronā, cik dziļi iespējams. Pagrieziet patronu
pulksteņa rādītāju kustības virzienā, lai savilktu
patronas zobus. Lai izņemtu urbja uzgali, pagrieziet
patronu pretēji pulksteņa rādītāju kustības virzienam.

DIVU ĀTRUMA REŽĪMU ZOBPĀRVADS

Šai urbjmašīnai ir 2 ātruma režīmu zobpārvads ar
diapazonu no liela ātruma līdz mazam. Lai nomainītu
ātruma režīmu, pavirziet selektorslēdzi, kas atrodas
urbjmašīnas augšpusē (6. att.).

Izmantojiet neliela ātruma režīmu (1) darbiem, kuros
nepieciešama liela jauda un griezes moments, bet liela
ātruma režīmu (2) – ātrai urbšanai vai skrūvēšanai.

Nepārslēdziet ātruma režīmus instrumenta darbības
laikā. Šādi var sabojāt instrumentu.

GRIEZES MOMENTA REGULĒŠANA

Šī funkcija ļauj regulēt urbjmašīnas griezes momenta
pievilkšanas spēku; atkarībā no lietojuma var būt
nepieciešamība pēc vairākiem skrūvēšanas režīmiem.
Skrūvējot skrūves ar lielāku diametru, nepieciešams
lielāks griezes moments, lai ieskrūvētu tās līdz galam.
Pagrieziet griezes momenta regulēšanas gredzenu tā,
lai izvēlētais uzstādījums atrastos pretī bultiņai uz
urbjmašīnas korpusa (7. att.).

Patrona beigs rotēt, līdzko tiks sasniegts izvēlētais
griezes moments. Griezes momenta piemērotība ir
atkarīga no materiāla veida un izmantojamo skrūvju
izmēra.

Piezīme Vienmēr sāciet ar pirmo režīmu.

Režīms ar lielāko griezes momentu ir apzīmēts ar urbja
simbolu, un tas tiek izmantots, urbjot vai skrūvējot
lielākas skrūves.

LED APGAISMOJUMS

Uzmanību! Izvairieties no skatīšanās tieši uz lampiņu un
nemēģiniet saskatīt gaismas avotu.

Nospiediet iesl./izsl. slēdzi, lai ieslēgtu apgaismojumu.
Apgaismojums turpinās darboties, kamēr iesl./izsl.
slēdzis ir nospiests. Atlaižot iesl./izsl. slēdzi,
apgaismojums tūlīt izslēgsies.

JOSTAS STIPRINĀJUMA PIEVIENOŠANA

Pirms jostas stiprinājuma pievienošanas novietojiet
virziena maiņas pogu centrālajā pozīcijā, izslēdziet
instrumentu un atvienojiet to no akumulatora.

Lai samazinātu smagu miesas bojājumu gūšanas risku,
nekariet instrumentu virs galvas un nestipriniet
priekšmetus pie jostas āķa. Pie darba jostas kariet tikai
instrumenta jostas stiprinājumu.

Pievienojot jostas stiprinājumu vai veicot tā nomaiņu,
izmantojiet tikai tam paredzēto skrūvi. Pārliecinieties,
vai skrūve ir cieši pievilkta, izmantojot Phillips
skrūvgriezi.

Izmantojot šim nolūkam paredzēto skrūvi, jostas
stiprinājumu var pievienot abās instrumenta pusēs, lai
instrumentu ērti varētu lietot gan labroči, gan kreiļi.

Lai pabīdītu jostas stiprinājumu, atskrūvējiet skrūvi, kas
nofiksē jostas stiprinājumu, un pieskrūvējiet to otrā
pusē. Pārliecinieties, vai skrūve ir cieši pievilkta.

UZGAĻU IEVIETOŠANA

Pirms urbja uzgaļa ievietošanas pavirziet griešanās
virziena maiņas slēdzi centrālajā pozīcijā.

Atslābiniet vai pievelciet patronas zobus tik cieši, lai
atvere būtu nedaudz lielāka par izvēlēto urbja uzgali.

Ievietojiet urbja uzgali tieši starp patronas zobiem.
Neievietojiet urbja uzgali starp patronas zobiem slīpā
leņķī. Tas varētu izraisīt urbja uzgaļa izsviešanu no
urbjpatronas un radīt smagas traumas vai urbjmašīnas
bojājumus.

Pievelciet urbjpatronas zobus ap urbja uzgali.

URBŠANA

Pārbaudiet, vai griešanas virziena maiņas slēdzis
atrodas piemērotā pozīcijā.

Nostiprinot urbjamo priekšmetu skrūvspīlēs vai citos
stiprinājumos, nodrošiniet, ka priekšmets nekustēsies
līdzi urbja uzgalim.

Turiet urbi stingri un nolieciet urbja galu punktā, kurā
nepieciešams veikt urbumu.

Lai sāktu urbšanu, nospiediet iesl./izsl. slēdzi.

Urbjot priekšmetu, neizdariet spiedienu, kas lielāks par
urbšanai nepieciešamo. Lai pagarinātu urbumu,
nepielietojiet spēku un neizdariet spiedienu uz
urbjmašīnu. Ļaujiet instrumentam darboties.

Brīdinājums! Caururbjot priekšmetu, urbja uzgalis var
ieķerties tajā. Šādā gadījumā urbjmašīna var sākt
ķerties un bremzēt un, triecoties cauri materiālam, var
zust kontrole.

59

Ja tas notiek negaidīti, kontroles zudums var izraisīt
smagas traumas.

PADOMS CIETU UN GLUDU VIRSMU URBŠANAI

Uzlīmējiet maskējošās lentas gabaliņu uz virsmas vietā,
kur vēlaties izurbt caurumu. Iezīmējot cauruma
atrašanās vietu uz maskējošās lentas, var izvairīties no
urbja slīdēšanas pa virsmu urbšanas laikā. Lēnām
caururbiet virsmu.

IETEIKUMI METĀLA URBŠANAI

Urbjot metālu, uzsmērējiet uz urbja uzgaļa eļļu, lai
izvairītos no urbjmašīnas pārkaršanas. Uzgaļa
ieeļļošana pagarinās tā mūžu un uzlabos urbšanu.

PADOMI MŪRA URBŠANAI

Lai sasniegtu maksimālu veiktspēju, caurumu urbšanai
ķieģeļos, flīzēs, betonā u. tml. materiālos izmantojiet
mūrim paredzētus triecienurbju uzgaļus ar
volframa–karbīda cietsakausējuma plāksnītēm.

Lai sasniegtu maksimālu veiktspēju, izmantojiet lielam
ātrumam paredzētus tērauda urbjus.

Lai sasniegtu maksimāli labus rezultātus, urbjot
ķieģeļus, izdariet nelielu spiedienu un izvēlieties vidēju
urbšanas ātrumu.

Urbjot cietus materiālus, piemēram, betonu,
nepieciešams piemērot papildu spiedienu.

URBŠANAS PRIEKŠMETA NOSTIPRINĀŠANA

Lai izvairītos no tā, ka urbja uzgalis varētu pagriezt
urbjamo priekšmetu, ja tas iesprūst urbšanas caurumā,
nepieciešams urbšanas laikā nostiprināt urbjamo
priekšmetu ar skrūvspīlēm vai citu atbilstošu
stiprinājumu.

Ja uzgalis iestrēgst apstrādājamajā priekšmetā vai
urbis apstājas, nekavējoties izslēdziet instrumentu.
Izņemiet uzgali no priekšmeta un nosakiet iesprūšanas
iemeslu.

Piezīme Šai urbjmašīnai ir elektroniska bremze. Ja
iesl./izsl. slēdzis ir atlaists, patrona pārstās griezties. Ja
elektroniskās bremzes darbojas pareizi, pa korpusa
ventilācijas spraugām būs redzamas dzirksteles. Tā ir
normāla bremžu darbība.

TEHNISKĀ APKOPE

Šim elektroinstrumentam parasti nav nepieciešama
apkope, bet laiku pa laikam jāiztīra ventilācijas
spraugas uz motora korpusa. Ja ierīcē rodas bojājumi,
remontdarbi jāveic autorizētam elektroinstrumentu
apkalpošanas dienesta darbiniekam.

Tīrot plastmasas detaļas, neizmantojiet šķīdinātājus.
Vairums plastmasas izstrādājumu var tikt sabojāti,
izmantojot dažādus komerciālos šķīdinātājus. Noņemiet
netīrumus, putekļus, taukus, eļļu u. tml., izmantojot
tīras lupatiņas.

Brīdinājums! Nekādā gadījumā neļaujiet bremžu
šķidrumiem, benzīnam, naftas produktiem,
piesūcināšanas eļļām u. tml. vielām nonākt saskarē ar
plastmasas daļām. Ķīmiskās vielas var radīt bojājumus,
kā arī mazināt plastmasas daļas izturību vai iznīcināt
tās, radot smagas ķermeņa traumas.

TEHNISKĀ SPECIFIKĀCIJA

LĀDĒTĀJS

Spriegums 18 V līdzstrāva

Ietilpība: 2,0 Ah

Uzlādes laiks 60 minūšu

Elementa tips: Litija jonu

Ātrums bez noslodzes 0–440min.

-1

(mazs)

Ātrums bez noslodzes 0–1650 min.

-1

(liels)

Griezes momenta iestatījumi 21 + 1

Maksimālais griezes 40 Nm
moments

Bezatslēgas urbjpatronas 13 mm
izmērs

Urbumu diametrs (kokā) 25 mm

Urbumu diametrs (tēraudā) 10 mm

Skaņas spiediena līmenis: L

pA

71 dB(A)

K=3dB(A)

Skaņas jaudas līmenis: L

WA

82 dB(A)

K=3dB(A)

Vibrāciju līmenis: 3,0 m/s

2

, K=1,5m/s

2

Spriegums: 230 V~50 Hz

Izejas spriegums: 18 V maiņstrāva 2,4 A

60

VIDES AIZSARDZĪBA

Informācija par (privāto mājsaimniecību) videi nekaitīgu Elektrisko un elektronisko iekārtu atkritumu (WEEE)
utilizāciju

Šis simbols uz produktiem un/vai saistītajiem dokumentiem norāda, ka nolietotas elektriskās un
elektroniskās iekārtas nedrīkst utilizēt kopā ar sadzīves atkritumiem. Lai pareizi utilizētu,
apstrādātu, atjaunotu un otrreizēji pārstrādātu, nogādājiet šos produktus piemērotos
savākšanas centros, kur tos pieņem bez maksas. Dažās valstīs, iegādājoties līdzvērtīgu jauno
produktu, vecos var atdot atpakaļ arī savam mazumtirgotājam. Ja šo produktu pareizi utilizē,
tiek aizsargāti vērtīgi resursi un novērsta iespējama nelabvēlīga iedarbība uz cilvēku veselību un
apkārtējo vidi, kas rodas, atkritumus nepareizi utilizējot un apstrādājot. Papildu informācijai par
tuvākajiem savākšanas centriem sazinieties ar savu vietējo iestādi. Par nepareizu atkritumu
utilizēšanu soda naudas tiek piemērotas saskaņā ar valsts likumdošanu.

UZŅĒMUMIEM EIROPAS SAVIENĪBĀ

Ja vēlaties utilizēt elektriskās un elektroniskās iekārtas, papildu informācijai sazinieties ar savu izplatītāju vai
piegādātāju.

Informācija par utilizāciju citās valstīs ārpus Eiropas Savienības

Šis simbols ir derīgs tikai Eiropas Savienībā.

Ja vēlaties utilizēt šo produktu, sazinieties ar savu vietējo iestādi vai izplatītāju un noskaidrojiet piemērotu
utilizācijas veidu.

APZĪMĒJUMI

Jūsu instrumentam uz datu plāksnītes var būt dažādi apzīmējumi. Tie norāda svarīgu informāciju par ierīci vai tās
lietošanas instrukciju.

Atbilst attiecīgajiem drošības
standartiem.

Izlasiet lietošanas instrukciju.

Izstrādājums atbilst RoHS
prasībām

Elektroierīču atkritumus nedrīkst
izmest kopā ar sadzīves
atkritumiem. Ja iespējams, veiciet
to šķirošanu. Par otrreizējās
pārstrādes jautājumiem sazinieties
ar vietējo pašvaldības iestādi vai
mazumtirgotāju.

Vispārējs brīdinājums

Jāizmanto dzirdes aizsardzības
līdzekļi.
Jāizmanto acu aizsardzības līdzekļi.
Jāizmanto elpošanas orgānu
aizsardzības līdzekļi.

130°

Li-ion

Termiskais drošinātājs ar darba
temperatūru

Satur litija jonus

61

ĮŽANGA

Dėkojame, kad įsigijote mūsų produktą. Šio produkto
kokybė patikrinta naudojant mūsų specialią produktų
kokybės užtikrinimo programą. Mes pasirūpinote, kad
šis produktas jus pasiektų puikios būklės.

SVARBIAUSIA – SAUGUMAS

Prieš pradedant naudotis šiuo elektros prietaisu
visuomet laikykitės toliau išvardintų esminių saugos
taisyklių, taip iš esmės sumažinsite gaisro, elektros
smūgio ar kitų avarinių situacijų riziką. Būtina pilnai
perskaityti naudojimo instrukcijas ir suprasti šio
prietaiso paskirtį, naudojimo sąlygas ir jo keliamus
pavojus.

GARANTINIS LIUDIJIMAS

Šiam produktui suteikiama 2 metų garantija,
skaičiuojama nuo produkto įsigijimo datos ir taikoma
tik pirminiam produkto savininkui. Ši garantija galioja
tais atvejais, kai garantinio laikotarpio metu prietaisas
sugenda dėl defektinių medžiagų ar gamybinio broko,
garantija netaikoma greitai besidėvinčioms dalims.
Gamintojas pasirinktinai sutaisys arba pakeis
produktą, jei nebus pažeista nei viena iš toliau
išvardintų sąlygų. Produktas buvo naudojamas
laikantis produkto instrukcijose pateiktų nurodymų,
nebuvo naudojamas kitais nei instrukcijose numatyta
tikslais. Produktas nebuvo ardomas, modifikuotas,
prižiūrėtas/remontuotas neįgaliotų tai daryti asmenų ir
nebuvo nuomojamas. Garantija taip pat netaikoma
pažeidimams atsiradusiems produkto transportavimo
metu, už tokius pažeidimus atsako transportavimo
kompanija. Garantiniai skundai turi būti pateikiami
nedelsiant aptikus produkto defektą, kreipiantis
tiesiogiai į produktą pardavusį platintoją, nesibaigus
garantiniam laikotarpiui. Tik išskirtinais atvejais
produktas gali būti grąžinamas tiesiai gamintojui.
Tokiais atvejais produkto savininkas turi pasirūpinti
produkto grąžinimu, tinkamu jo įpakavimu apsaugant
produktą nuo kitų pažeidimų, pateikiant trumpą
defekto aprašymą bei pirkimo čekio kopiją ar kitą
produkto įsigijimo įrodymą. Gamintojas negali būti
atsakingas už bet kokius specialius, išskirtinius,
tiesioginius, netiesioginius, atsitiktinius ar kitokius
nuostolius ar žalą, susijusiais su šia garantija. Ši
garantija yra priedas prie vartotojo teisių, kurios
aprašytos 1973 metais prekių pardavimo rezoliucijoje,
papildytoje 1975 ir 1999 metais, ir niekaip kitaip jų
neįtakoja.

ĮSTATYMINĖS TEISĖS

Ši garantija papildo ir niekaip kitaip neįtakoja jūsų
įstatymais numatytų teisių.

PRODUKTO UTILIZACIJA

Kai produktas nebetinkamas eksploatacijai arba yra
išmetamas dėl kitų priežasčių, jo negalima išmesti
kartu su butinėmis atliekomis. Siekiant išsaugoti
natūralius resursus ir sumažinti neigiamą įtaką
aplinkai, prašome jūsų pasirūpinti, kad produktas būtų
perdirbamas arba utilizuojamas aplinkai saugiu būdu.
Produktą reikia pristatyti į vietinį atliekų perdirbimo
centrą ar kitą įgaliotą atliekų surinkimo ir utilizavimo
punktą.

Jei kiltų kokių nors neaiškumų, pasikonsultuokite su
vietiniais atliekų tvarkymo specialistais dėl galimų
tokio produkto perdirbimo ir (arba) utilizavimo būdų.

SVARBI INFORMACIJA APIE GAMINĮ

Šis gaminys specialiai sukonstruotas darbui su FXA
XCLICK serijos akumuliatoriais ir įkrovikliu.

SPECIALIOS APSAUGOS TAISYKLĖS

Kai įrankiu nesinaudojate, atjunkite nuo jo
akumuliatorių.

Kad tada, kai prijungtas akumuliatorius, įrankis
atsitiktinai neįsijungtų, nenešiokite įrankio uždėję pirštą
ant gaiduko.

Nenaudokite įrankio, jeigu negalite jo įjungti ar išjungti
jungikliuarba jeigu neveikia jungiklio blokatorius.

Keisdami reikmenis, reguliuodami a tvarkydami įrankį,
visuomet nuo jo atjunkite akumuliatorių. Saugokite,
kad akumuliatoriaus gnybtai nepaliestų kitų metalinių
įrankių, nes gali gautis trumpas jungimas, dė to
išsiskirti daug šilumos ir kilti gaisras.

PAPILDOMOS TECHNIKOS SAUGUMO
TAISYKLĖS, NAUDOJANTIS GRĄŽTAIS

Jei galima, naudokitės presais darbo paviršiaus
fiksavimui

Visada išjunkite presą, norint padėti jį ant kokio nors
paviršiaus.

Naudojantis grąžtu, naudokitės individualiomis
apsaugos priemonėmis, tame tarpe apsauginiais
akiniais arba ekranu, klausos organų apsauginėmis
priemonėmis, apsauginiais drabužiais ir apsauginėmis
pirštinėmis. Jeigu gręžimo metu būna dulkių, tai
naudokitės kauke, apsaugančia nuo dulkių.

PAPILDOMI ĮKROVIKLIŲ SAUGOS NURODYMAI

Prieš pradėdami naudoti įkroviklį, perskaitykite visus
nurodymus ir įspėjamųjų ženklų ant įkroviklio ir
akumuliatorių bloko aprašymus, taip pat
akumuliatoriaus bloko naudojimo instrukciją.

Akumuliatorius keiskite tik patalpoje, kadangi įkroviklis
skirtas naudoti tik patalpų viduje.

PAVOJUS! Jeigu akumuliatoriaus blokas įskilęs ar
kaip nors pažeistas, nebandykite jo įstatyti į įkroviklį.
Galite patirti elektros smūgį ir sunkiai ar net mirtinai
susižaloti.

ĮSPĖJIMAS! Saugokite įkroviklį, kad ant jo nepatektų
jokių skysčių. Galite patirti elektros smūgį.

Įkroviklis ir su juo pateikti akumuliatorių blokai yra
skirti vienas kitam. Nebandykite akumuliatoriaus bloko
įkrauti naudodami kokį nors kitą įkroviklį.

Įkroviklis Akumuliatorius

FXADL1051 FXAJDB180Li

FXAJDB180Li-II

62

Norėdami ištraukti kištuką iš maitinimo įtampos lizdo,
netraukite įkroviklio laido.

Nenaudokite įkroviklio, jeigu jis buvo stipriai
sutrenktas, numestas ar kaip kitaip pažeistas.
Pristatykite įkroviklį į įgaliotą techninės priežiūros
centrą, kad jį patikrintų ir suremontuotų, jei būtina.

Įkroviklio neardykite. Jeigu reikalinga įkroviklio
techninė priežiūra ar remontas, pristatykite jį į įgaliotą
techninės priežiūros centrą. Netinkamai išardydami
galite sukelti gaisrą ar patirti elektros smūgį ir dėl to
žūti.

Kad sumažintumėte elektros smūgio pavojų, prieš
valydami įkroviklį atjunkite jį nuo maitinimo įtampos.
Vien tik išėmę akumuliatorių pavojaus nesumažinsite.

PAPILDOMI AKUMULIATORIŲ BLOKO SAUGOS
NURODYMAI

Šio įrankio akumuliatoriaus blokas pristatomas tik iš
dalies įkrautas. Prieš naudodami akumuliatorių bloką
turite visiškai įkrauti.

Akumuliatorių bloko nedeginkite, netgi jei jis rimtai
pažeistas ar nelaiko įkrovos. Ugnyje akumuliatorių
blokas gali sprogti.

Iš akumuliatorių bloko gali ištekėti šiek tiek skysčio,
jeigu įrankio naudojimo aplinkos temperatūros yra
ekstremalios. Tai nebūtinai reiškia, kad akumuliatorių
blokas sugadintas. Vis dėlto, jeigu pažeistas išorinis
korpusas ir šis skystis patenka ant jūsų odos,
nedelsdami nuplaukite sąlyčio vietą vandeniu ir muilu.
Jeigu šis akumuliatorių skystis patenka jums į akis,
plaukite jas švariu vandeniu bent 10 minučių ir
nedelsdami kreipkitės į gydytoją.

Medikams praneškite, kad skystį sudaro 25–35 %
natrio hidroksido tirpalas.

Niekada ir jokiais atvejais nebandykite atidaryti
akumuliatorių bloko. Jeigu akumuliatorių bloko
plastikinis korpusas suskyla ar įtrūksta, nedelsdami
nutraukite jo naudojimą ir nebandykite įkrauti.

Nelaikykite ir nenešiokite atsarginio akumuliatorių
bloko kišenėje, įrankių dėžėje ar bet kokioje kitoje
vietoje, kur jis galėtų prisiliesti prie metalinių daiktų.
Gali įvykti akumuliatorių bloko trumpasis jungimas ir
sugadinti akumuliatorių, nudeginti ar sukelti gaisrą.

INFORMACIJA APIE AKUMULIATORIŲ ĮKROVIMĄ
Nikelio-kadmio ir (ar) ličio jonų nikelio-kadmio ir (ar)
ličio jonų akumuliatorių įkrovimo sparta nustatoma
pagal laiką, per kurį akumuliatorius visiškai
įkraunamas, ir kuris priklauso nuo įkrovimo srovės.
Paprastai naudojamos šios įkrovimo spartos:

Greitasis įkrovimas.
Lėtasis įkrovimas.
Palaikomasis įkrovimas.

GREITOJO ĮKROVIMO AKUMULIATORIAI

Greitojo įkrovimo akumuliatorių įkrovimo trukmė gali
būti nuo 30 minučių iki 90 minučių. Belaidžio elektros

įrankio akumuliatoriaus įkrovimo trukmė nurodyta
gaminio instrukcijoje.

LĖTOJO ĮKROVIMO AKUMULIATORIAI

Lėtojo įkrovimo akumuliatorių įkrovimo trukmė yra nuo
3 iki 5 valandų.

PALAIKOMOJO ĮKROVIMO AKUMULIATORIAI

Palaikomojo įkrovimo akumuliatorių įkrovimo trukmė
yra nuo 7 iki 9 valandų.

SVARBU!

INFORMACIJA APIE NIKELIO-KADMIO IR (AR)
LIČIO JONŲ AKUMULIATORIŲ ĮKROVIMĄ.

PRIEŠ ĮKRAUDAMI NIKELIO-KADMIO IR (AR)
LIČIO JONŲ AKUMULIATORIŲ VISADA JĮ IKI GALO
IŠKRAUKITE IR NIEKADA NEVIRŠYKITE
ĮKROVIMO TRUKMĖS, IŠSKYRUS ATVEJUS, KAI
REIKIA „FORMUOTI“ NAUJĄ AKUMULIATORIŲ.

ĮKROVIMO PROCEDŪRA

Prieš įkraudami naują nikelio-kadmio ir (ar) ličio jonų
akumuliatorių jį iki galo iškraukite, o po to visiškai
įkraukite per tiek laiko, kiek nurodyta gaminio
instrukcijoje, plius 30 minučių

Po to akumuliatorių vėl iki galo iškraukite ir dar kartą
visiškai įkraukite per tiek laiko, kiek nurodyta gaminio
instrukcijoje, plius 30 minučių. Ši procedūra
suformuoja akumuliatoriaus talpą ir išlygina kamerų
įtampas. Atlikdami šią procedūrą užtikrinsite optimalų
akumuliatoriaus veikimą.

Jeigu vienu įkrovikliu įkraunate daugiau nei vieną
akumuliatorių, tarp įkrovimo procedūrų visada leiskite
jam atvėsti. Rekomenduojama atvėsimo trukmė yra ne
mažiau kaip nuo 30 iki 45 minučių.

Kai norite įkrauti intensyvaus darbo metu iškrautą
akumuliatorių, prieš įkrovimą leiskite jam atvėsti.
Rekomenduojama atvėsimo trukmė yra ne mažiau
kaip nuo 30 iki 45 minučių.

NIKELIO-KADMIO IR (AR) LIČIO JONŲ
AKUMULIATORIŲ ĮKROVIMAS IR ĮKROVIKLIAI

Nikelio-kadmio ir (ar) ličio jonų akumuliatorius įkrauti
reikia atsargiai, daugiausia dėl to, kad per didelė
įkrova juos gali sugadinti.

Viršijus įkrovą gali staigiai pradėti kilti akumuliatoriaus
temperatūra ir vidinis slėgis. Akumuliatoriaus kameros
gali deformuotis ir praleisti elektrolitą, o ypatingais
atvejais, kai vidinis slėgis ypač išauga, netgi sprogti.

Tokios aplinkybės taip pat gali susidaryti tuomet, kai
per daug įkrautas akumuliatorius prijungiamas prie
įrankio ir dirbama. Siekiant išvengti tokių ekstremalių
aplinkybių, ypač svarbu prieš įkrovimą iki galo iškrauti
nikelio-kadmio ir (ar) ličio jonų akumuliatorius ir
neviršyti įkrovimo trukmės, išskyrus atvejus, kai
„formuojamas“ naujas akumuliatorius. Bandydami
pakartotinai įkrauti iš dalies išsikrovusius
akumuliatorius, galite sugadinti vieną ar daugiau
kamerų.

63

SAVAIMINĖ IŠKROVA

Ličio akumuliatorius gali savaime išsikrauti ir prarasti
savo įkrovą. Paprastai jis gali prarasti apie 5 % savo
įkrovos per pirmąjį mėnesį po visiško įkrovimo
(laikomas kambario temperatūroje), o po to išsikrauna
po 3 % kas mėnesį. Aukštesnėje temperatūroje
savaiminės iškrovos sparta yra didesnė.

AKUMULIATORIAUS ĮKROVIMAS PATALPOJE

Šis įkroviklis skirtas naudoti patalpoje. Mes
nerekomenduojame naudoti jo jūsų namuose.
Tinkamiausia vieta yra ant darbastalio dirbtuvėse,
garaže ar ūkiniame pastate. Jeigu, vis dėlto, įkrovimo
procedūrą reikia atlikti jūsų namuose, patalpa turi būti
gerai vėdinama, o įkroviklį reikia pastatyti ant
nedegaus paviršiaus, neuždengiant jo vėdinimo angų.
Niekada neviršykite įkrovimo trukmės, nebent
„formuojate“ naują akumuliatorių, nes galite sugadinti
akumuliatorių ir įkroviklį.

AKUMULIATORIŲ UTILIZAVIMAS

Kai akumuliatorius jau neįsikrauna arba neišlaiko savo
įkrovos, tai reiškia, kad jo tinkamumo naudoti
laikotarpis pasibaigė. Siekiant apsaugoti gamtą,
akumuliatorių bloką prašome tinkamai išmesti
(utilizuoti). Šiame akumuliatorių bloke yra nikelio­kadmio kameros. Prieš utilizuodami (atiduodami
perdirbti) akumuliatorių bloką iki galo iškraukite,
dirbdami su savo belaidžiu įrankiu, po to akumuliatorių
atjunkite nuo įrankio ir jo kontaktus užlipinkite stora
izoliacine juosta, kad neįvyktų trumpasis jungimas ir
energijos iškrova, galinti sukelti gaisrą. Nebandykite
akumuliatoriaus ardyti ar išimti kokias nors jo dalis.

Jeigu kyla abejonių, dėl galimų perdirbimo ir (ar)
utilizavimo būdų pasitarkite su vietine atliekų tvarkymo
institucija.

SPECIALŪS SAUGOS NURODYMAI

PAKARTOTINAI ĮKRAUNAMI AKUMULIATORIAI.

Netinkamai naudojant ar įkraunant akumuliatorius jie
gali sutrūkti ar sprogti. Naudodami akumuliatorius
visada laikykitės šių atsargumo priemonių: Prieš
nuimdami ar uždėdami akumuliatorių įsitikinkite, kad
akumuliatorinis įrankis išjungtas.

Nebandykite šio akumuliatoriaus naudoti su jokiu kitu
gaminiu.

Nebandykite akumuliatoriaus uždėti atvirkščiai.

Nebandykite padaryti trumpojo jungimo ar ardyti
akumuliatoriaus.

Akumuliatoriaus nedeginkite ir nekaitinkite.

Nemerkite akumuliatoriaus į vandenį ir nešlapinkite.

Akumuliatoriaus nelaikykite ir negabenkite kartu su
nesupakuotais metaliniais daiktais, pvz., gręžtuvu ir
grąžtais.

Išsikrovę akumuliatoriai turi polinkį pratekėti. Kad
nesugadintumėte įrankio, išsikrovusį akumuliatorių
nuimkite arba iš naujo įkraukite. Nenaudojamą
akumuliatorių laikykite vėsioje vietoje.

Ilgai naudojamas akumuliatorius gali įkaisti. Prieš jį
nuimdami, išjunkite įrankį ir leiskite akumuliatoriui
atvėsti. Akumuliatoriaus nenaudokite, jei pastebėsite
bet kokį jo korpuso spalvos pasikeitimą ar
deformaciją.

BENDROSIOS SAUGAUS DARBO TAISYKLĖS

DĖMESIO! Perskaitykite pilnai visas instrukcijas.

Jei nesilaikysite žemiau pateiktų nurodymų, gali sukelti
elektros smūgio, gaisro ir (arba) rimtų sužeidimų
pavojų. Visuose toliau pateikiamuose įspėjimuose
naudojamas terminas „elektros prietaisas“, nurodo
jūsų prietaisą jungiamą prie elektros maitinimo tinklo
(laidinis) arba prietaisą, kuris maitinamas elektros
akumuliatoriaus (belaidis).

IŠSAUGOKITE ŠIAS INSTRUKCIJAS

1) DARBO ZONA

a) Palaikykite darbo zonoje švarą ir užtikrinkite

tinkamą apšvietimą. Betvarkę, ar šviesos trūkumas
sukelia avarines situacijas.

b) Nenaudokite elektros prietaiso sprogiose

aplinkose, pavyzdžiui patalpose, kuriose laikomi
degus skysčiai, dujos ar dulkės. Elektros prietaisai
sukelia kibirkštis, kurios gali sukelti tokių medžiagų
degimą.

c) Užtikrinkite, kad dirbant su elektros prietaisu, šalia

nebūtų vaikų ir kitų pašalinių. Dėmesio
nukreipimas gali sukelti avarines situacijas.

2) ELEKTROSAUGA

a) Elektros prietaiso kištukas turi atitikti elektros

tinklo lizdą. Jokiais atvejais nemodifikuokite
elektros kištuko. Naudodami elektros prietaisą su
įžeminimą užtikrinančiu kištuku, nenaudokite jokių
adapterių. Nemodifikuoti kištukai ir tinkami elektros
tinklo lizdai sumažins elektros smūgio riziką.

b) Venkite kūno kontakto su įžemintais paviršiais,

tokiais kaip vamzdžiai, radiatoriai, šaldytuvai ir kt.
Jei jūsų kūnas liesis su įžemintais paviršiais,
padidės elektros smūgio pavojus.

c) Nenaudokite elektros prietaiso lietuje ar šlapioje

aplinkoje. Vanduo patekęs į elektros prietaisą
padidins elektros smūgio pavojų.

d) Nenaudokite elektros laido netinkamai. Niekuomet

neneškite, netraukite ir neišjunginėkite elektros
prietaiso iš elektros tinklo laikydami už elektros
laido. Saugokite elektros laidą nuo kaitros, alyvos,
aštrių briaunų ar judančių dalių. Pažeisti ar
susiraizgę laidai sukelia elektros smūgio pavojų.

e) Dirbdami su elektros prietaisu lauko sąlygomis,

naudokite tik lauko sąlygoms pritaikytą prailginimo
laidą. Laido, tinkamo naudojimui lauko sąlygomis,
naudojimas sumažina elektros smūgio pavojų.

64

3) ASMENINĖ SAUGA

a) Dirbdami su elektros prietaisu visuomet būkite

budrūs, stebėkite ką darote ir vadovaukitės sveiku
protu. Nenaudokite elektros prietaiso jei esate
pavargęs arba paveiktas vaistų, alkoholio ar
narkotinių medžiagų. Akimirkai į šalį nukreiptas
dėmesys gali sukelti rimtų sužeidimų.

b) Naudokitės apsauginėmis priemonėmis. Visuomet

dėvėkite akių apsaugą. Apsaugos priemonės,
tokios kaip nuo dulkių apsaugančios kaukės,
neslystantys batai, pakietinta kepurė ar šalmas,
ausų apsauga, tam tikromis situacijomis apsaugos
jus nuo sužeidimų.

c) Užtikrinkite, kad prietaisas negalėtų įsijungti per

klaidą. Prieš jungiant prietaisą prie elektros tinklo
įsitikinkite, kad jungiklis yra išjungtas. Nešiodami
elektros prietaisą su pirštu padėtu ant jungiklio
arba prietaiso jungimas prie elektros tinklo, kai
jungikli yra įjungtas, gali sukelti pavojingas
situacijas.

d) Prieš įjungiant elektros prietaisą, pašalinkite bet

kokį reguliavimo raktą ar kitą įrankį. Raktas ar kitas
įrankis pridėtas prie besisukančių elektros prietaiso
dalių, gali sukelti rimtų sužeidimų.

e) Išlaikykite stabilią stovėseną. Darbo su elektros

prietaisu metu visą laiką išlaikykite stabilią pozą ir
balansą. Taip netikėtose situacijose geriau
suvaldysite elektros prietaisą.

f) Tinkamai apsirenkite. Nedėvėkite laisvų drabužių

ar papuošalų. Saugokite, kad šalia judančių dalių
nepakliūtų plaukai, drabužiai ar pirštinės. Laisvi
drabužiai, papuošalai ar ilgi plaukai gali pakliūti ir
užstrigti tarp judančių dalių.

g) Jei tiekiama dulkių surinkimo ir pašalinimo įrangą,

būtinai ją pajunkite ir tinkamai naudokite. Šios
įrangos naudojimas iš esmės sumažins dulkių
keliamus pavojus.

4) ELEKTROS PRIETAISO NAUDOJIMAS IR
PRIEŽIŪRA

a) Nespauskite elektros prietaiso per stipriai.

Pasirinkite tinkamą elektros prietaisą darbui atlikti.
Su tinkamai parinktu elektros prietaisu ir dirbdami
jam numatytu greičiu, darbą atliksite geriau ir
saugiau.

b) Nenaudokite prietaiso jei jungikli neįsijungia arba

neišsijungia. Bet kuris elektros prietaisas, kurio
negalima valdyti jungiklių, kelia pavojų ir prieš
naudojimą turi būti pataisytas.

c) Prieš atliekant bet kokius elektros prietaiso

reguliavimo ar priedų keitimo veiksmus ar
paliekant elektros prietaisą darbo pabaigoje,
visuomet atjunkite jį nuo elektros maitinimo tinklo.
Tokie prevenciniai veiksmai sumažins atsitiktinio
elektros prietaiso įsijungimo tikimybę.

d) Elektros prietaisus laikykite vaikams

nepasiekiamose vietose ir neleiskite asmenims,
kurie nėra susipažinę su elektros prietaiso
naudojimo taisyklėmis, naudotis prietaisu. Elektros
prietaisai, naudojami nekvalifikuotų asmenų, kelią
rimtą pavojų.

e) Prižiūrėkite elektros prietaisus. Tikrinkite, ar

elektros prietaisas nėra išsibalansavęs, ar
nestringa prietaiso judančios dalys, ar nėra
prietaiso ar jo dalių pažeidimų ir bet kokių kitokių
situacijų, kurios gali paveikti elektros prietaiso
darbą. Jei elektros prietaisas pažeistas, perduokite
jį remontui. Didelę nelaimingų atsitikimų dalį
sukelia netinkamai prižiūrimi elektros prietaisai.

f) Užtikrinkite, kad priedai skirti pjovimui visuomet

būtų aštrūs ir švarūs. Tinkamai prižiūrimi pjovimo
įrankiai, aštriomis briaunomis, rečiau stringa ir yra
žymiai lengviau valdomi.

g) Elektros prietaisą, priedus ir įrankius naudokite tik

laikydamiesi šiose instrukcijose pateiktų nurodymų
ir įvertinant naudojamo elektros prietaiso tipą,
darbines sąlygas bei darbą, kurį reikia atlikti.
Elektros prietaiso naudojimas užduotims, kurios
nėra numatytos, gali sukelti pavojų.

5) AKUMULIATORIŲ BLOKO NAUDOJIMAS IR
PRIEŽIŪRA

a) Įkrovimui naudokite tik įkroviklį, kurį yra nurodęs

gamintojas. Vieno tipo akumuliatorių blokui skirtą
įkroviklį naudojant kito tipo akumuliatorių blokui
krauti gali kilti gaisro pavojus.

b) Naudokite elektros prietaisus tik su jiems skirtais

akumuliatorių blokais. Naudojant kitokius
akumuliatorių blokus gali kilti pavojus susižeisti ir
gaisro pavojus.

c) Kai akumuliatorių blokas nenaudojamas, laikykite jį

atokiai nuo kitų metalinių objektų, tokių kaip
sąvaržėlės, monetos, raktai, vinys, varžtai ar kiti
smulkūs metaliniai daiktai, nes gali kilti trumpas
jungimas. Įvykus akumuliatoriaus kontaktų
trumpajam jungimui galima nusideginti arba gali
kilti gaisras.

d) Netinkamai naudojant iš akumuliatoriaus gali

ištekėti skystis; venkite sąlyčio. Skysčiui atsitiktinai
patekus ant odos nuplaukite vandeniu. Jeigu
skystis pateko į akis, išplaukite jas vandeniu ir
kreipkitės į gydytoją. Akumuliatoriaus skystis gali
sukelti odos sudirginimą ar nudegimus.

6) APTARNAVIMAS

a) Elektros prietaiso priežiūrą ir remontą patikėkite tik

kvalifikuotiems specialistams, dalių pakeitimui
naudokite tik identiškas dalis. Taip užtikrinsite
elektros prietaiso saugumą.

65

SUDEDAMOSIOS DALYS IR VALDIKLIAI (1 PAV.)

IŠPAKAVIMAS

Atsargiai! Pakuotėje yra aštrių daiktų. Išpakuodami
būkite atsargūs. Išimkite iš pakuotės įrankį ir visus jo
priedus. Atidžiai patikrinkite ir įsitikinkite, kad įrankis
geros būklės ir yra visi šioje instrukcijoje išvardyti
priedai.

Taip pat įsitikinkite, kad visi priedai yra
sukomplektuoti. Jeigu kurios nors dalies trūksta,
įrankis kartu su priedais turi būti grąžintas originalioje
pakuotėje pardavėjui.

Neišmeskite pakuotės, laikykite ją saugiai visą
garantinio laikotarpio trukmę, po to, jei įmanoma,
atiduokite perdirbti arba išmeskite tinkamu būdu.
Neleiskite vaikams žaisti su tuščiais plastikiniais
maišeliais, nes kyla pavojus uždusti.

AKUMULIATORIŲ BLOKO ĮKROVIMAS

Įspėjimas! Krauti galima tik naudojant tinkamus 18 V
įkroviklius. Kitokių įkroviklių nenaudokite, nes galite
sukelti gaisrą, sugadinti įrankį ar patys sunkiai
susižaloti.

Siekiant išvengti galimų problemų, šio įrankio
akumuliatorių blokas pristatomas tik iš dalies įkrautas.
Dėl to jums reikia jį krauti, kol įkroviklio priekyje
dešinėje pusėje užsidegs žalia LED lemputė.

Pastaba: pirmą kartą kraunamas akumuliatorius iki
galo nebus įkrautas. Krauti reikia kelis kartus (po
naudojimo įkraunant dar kartą), kad akumuliatorių
blokas visiškai įsikrautų.

Pradžioje perskaitykite saugos instrukcijas, tada
krovimo instrukcijas.

Įkroviklį prijunkite prie standartinio 230 V, 50 Hz
maitinimo įtampos lizdo; prietaiso priekyje kairėje
pusėje užsidegs žalia LED lemputė.

Laidas turi būti nesusisukęs ir nesusinarpliojęs.

Akumuliatorių bloką įdėkite į įkroviklio pagrindą

(atkreipkite dėmesį, kad akumuliatoriaus briaunos yra
su iškyšomis, todėl į įkroviklį jį galima įdėti tik vienoje
padėtyje). Kraukite tik 60 minučių.

Įkroviklio priekyje dešinėje pusėje užsidega raudona
LED lemputė, rodanti, kad vyksta krovimas. Kai
akumuliatorius visiškai įkraunamas, užsidega žalia LED
lemputė.

Nenaudojamą įkroviklį atjunkite nuo maitinimo įtampos
ir laikykite tinkamoje dėžutėje.

Akumuliatoriaus stenkitės nekrauti šaltyje, nes krovimo
galia bus nepakankama.

Jeigu akumuliatorių blokus kraunate vieną po kito,
tarp krovimų padarykite bent 30 minučių pertrauką,
kad įkroviklis atvėstų.

Kai belaidžio įrankio nenaudojate, akumuliatorių bloką
visada išimkite ir padėkite saugioje vietoje.

Atsargiai: jeigu kurioje nors krovimo stadijoje nedega
nė viena LED lemputė, akumuliatorių bloką iš įkroviklio
išimkite, kad jo nesugadintumėte. NEBANDYKITE įdėti
kito akumuliatoriaus.

ĮKROVOS BŪSENA

Norėdami pamatyti, kiek liko akumuliatoriaus įkrovos,
paspauskite įkrovos lygio indikatorius mygtuką
(2 pav.).

GREIČIO REGULIAVIMAS (3 PAV.)

Tiesiog lengvai paspauskite jungiklį, kad gręžtuvas
pradėtų suktis mažu greičiu. Spausdami stipriau
padidinsite gręžtuvo sukimosi greitį.

Pastaba: naudodami galite išgirsti aukšto dažnio
garsą. Nesirūpinkite, tai normalaus jungiklio veikimo
rezultatas.

1. Be įrankių reguliuojamas kumštelinis griebtuvas

2. Sukimo momento reguliavimo žiedas

3. Dviejų greičių krumplinė pavara (mažo ir didelio)

4. Sukimo pirmyn ir atgal jungiklis

5. Rankena

6. Laikiklis

7. Ličio jonų akumuliatorius

8. Akumuliatoriaus fiksatorius

9. Įjungimo ir išjungimo jungiklis

10. LED lemputė

Įkrovos lygio Likusi įkrova
indikatorius

0-10%

10-25%

25-50%

50-75%

75-100%

66

SUKIMO PIRMYN IR ATGAL JUNGIKLIS

Ši funkcija pasirenkama šliaužiklio tipo jungikliu,
įtaisytu virš įjungimo jungiklio (4 pav.). Jei norite
pasirinkti gręžtuvo sukimo kryptį prieš laikrodžio
rodyklę, jungiklį iki galo pastumkite į kairę pusę. Jei
sukimo kryptį norite pakeisti į priešingą (pagal
laikrodžio rodyklę), jungiklį iki galo pastumkite į dešinę
pusę.

Pastaba: kad gręžtuvo neįjungtumėte netyčia, kaip
apsauginė priemonė numatyta ir neutrali sukimo
pirmyn ir atgal jungiklio padėtis; jį reikia pastumti į
vidurinę padėtį.

Atsargiai: kad nesugadintumėte krumpliaračių, prieš
keisdami sukimo kryptį visada leiskite griebtuvui
visiškai sustoti.

Pastaba: gręžtuvas nesisuks, kol sukimo krypties
jungiklio nenustatysite į kraštinę kairiąją ar dešiniąją
padėtį.

Gręžtuvu ilgą laiką nedirbkite nustatę mažą sukimo
greitį. Nuolat sukdamasis mažu greičiu, gręžtuvas gali
perkaisti. Jeigu taip atsitinka, gręžtuvą atvėsinkite,
paleisdami jį visu greičiu be apkrovos.

BE ĮRANKIŲ REGULIUOJAMAS GRIEBTUVAS
(5 PAV.)

Pasukite movą prieš laikrodžio rodyklę, kad
atidarytumėte kumštelinio griebtuvo žiotis. Į griebtuvą
iki galo įdėkite antgalį. Pasukdami movą pagal
laikrodžio rodyklę, užveržkite kumštelinio griebtuvo
žiotis. Norint antgalį išimti, movą vėl reikia atsukti prieš
laikrodžio rodyklę.

DVIEJŲ GREIČIŲ KRUMPLINĖ PAVARA

Gręžtuve įrengta 2 greičių krumplinė pavara, kad būtų
galima gręžti dideliu arba mažu greičiu. Kai norite
vieną greičio nuostatą pakeisti į kitą, perstumkite
greičio pasirinkimo jungiklį ant gręžtuvo viršaus (6
pav.).

Mažą greitį (1) naudokite tuomet, kai reikia didelės
galios ir sukimo momento, o didelį greitį (2) – kai
galima gręžti ar sukti varžtą greitai.

Neperjunginėkite krumplinės pavaros, kai gręžtuvas
sukasi. Taip įrankį galite sugadinti.

SUKIMO MOMENTO REGULIAVIMAS

Naudojant šią funkciją galima nustatyti įrankio sukimo
momento dydį ar priveržimo jėgą, priklausomai nuo
naudojimo būdo, kai reikia skirtingos sukimo jėgos.
Kai sukate didesnio skersmens varžtus, reikia didesnio
sukimo momento, kad varžtą įsuktumėte iki galo.
Sukite sukimo momento reguliavimo žiedą, kol
pageidaujama sukimo momento vertė susilygins su
žyme ant gręžtuvo korpuso (7 pav.).

Kai gręžtuvas pasieks nustatytą sukimo momentą, jo
kumštelinis griebtuvas nustos suktis. Tinkama
nuostata priklauso nuo darbinės medžiagos tipo ir
sukamo varžto dydžio.

Pastaba: visada pradėkite nuo mažiausios nuostatos.

Gręžtuvo simbolis žymi didžiausią sukimo momentą,
kuris naudojamas gręžiant ir sukant didesnius varžtus.

LED DARBINIS APŠVIETIMAS

Atsargiai: nežiūrėkite tiesiai į apšvietimo lemputę.

Kad lemputė užsidegtų, reikia paspausti įjungimo ir
išjungimo jungiklį. Kol jungiklis paspaustas, tol degs ir
lemputė. Lemputė iš karto užges, kai tik atleisite
jungiklį.

DIRŽO SĄVARŽOS TVIRTINIMAS

Prieš uždėdami diržo sąvaržą, sukimo į priekį ir atgal
mygtuką nustatykite į vidurinę padėtį, arba įrankį
išjunkite ir nuimkite akumuliatorių bloką.

Kad sumažintumėte sunkaus susižalojimo pavojų,
nekabinkite įrankio virš galvos ir nekabinkite ant
sąvaržos kitų daiktų. Įrankio diržo sąvaržą kabinkite tik
prie darbinio diržo.

Kabindami ar keisdami diržo sąvaržą, naudokite tik
pridedamą varžtą. Varžtą tvirtai priveržkite kryžminiu
atsuktuvu.

Diržo sąvaržą tuo pačiu pridedamu varžtu galima
prikabinti prie bet kurios įrankio pusės, kad tiktų ir
dešiniarankiams, ir kairiarankiams.

Norint diržo sąvaržą perkelti, atsukite sąvaržą laikantį
varžtą ir perkelkite ją į priešingą pusę. Varžtą vėl tvirtai
priveržkite.

ANTGALIŲ ĮDĖJIMAS

Prieš dėdami bet kokius antgalius (grąžtus), sukimo
pirmyn ir atgal mygtuką nustatykite į vidurinę padėtį.

Praplėskite arba susiaurinkite griebtuvo žiotis taip, kad
jos būtų šiek tiek platesnės už įdedamą grąžtą.

Įdėkite grąžtą statmenai į griebtuvo žiotis.
Nebandykite grąžto dėti kampu. Tokiu atveju grąžtas
gali būti išsviestas iš griebtuvo ir galite sunkiai
susižaloti arba sugadinti gręžtuvą.

Priveržkite griebtuvą su grąžtu.

GRĘŽIMAS

Patikrinkite, ar tinkamai nustatytas sukimosi krypties
mygtukas.

Įtvirtinkite gręžiamą medžiagą spaustuvais, kad ji
nejudėtų, kai grąžtas sukasi.

Grąžtą tvirtai įremkite į gręžimo vietą.

Paspauskite įjungimo jungiklį ir pradėkite gręžti.

Stumkite grąžtą į apdorojamą medžiagą, tačiau
spauskite tik tiek, kad grąžtas gręžtų. Didelės jėgos
nevartokite ir nespauskite grąžto į šonus, norėdami
pagilinti angą. Įrankis turi pats atlikti savo darbą.

Įspėjimas! Būkite pasiruošę, kad grąžtas įstrigs, kai
pragręš medžiagą kiaurai. Tokiais atvejais atatrankos
jėga gręžtuvą gali stumti priešinga kryptimi, nei sukasi
grąžtas, ir jums kyla pavojus prarasti pusiausvyrą. Jei
nebūsite pasiruošę, galite sunkiai susižaloti.

67

PATARIMAI, KAIP GRĘŽTI PER KIETĄ IR LYGŲ
PAVIRŠIŲ

Ant paviršiaus, maždaug toje vietoje, kur gręšite skylę,
užklijuokite lipniosios juostos gabaliuką. Skylės vietą
pažymėkite ant lipniosios juostos: tada grąžtas neslys,
kai pradėsite gręžti. Per paviršių gręžkite lėtai.

PATARIMAI, KAIP GRĘŽTI METALĄ

Kai gręžiate metalą, grąžtą patepkite alyva, kad
apsaugotų jį nuo perkaitimo. Alyva pailgins grąžto
naudojimo trukmę ir darbas bus efektyvesnis.

PATARIMAI, KAIP GRĘŽTI MŪRĄ

Gręžiant skyles plytose, plytelėse, betone ir pan.,
rekomenduojama naudoti mūrui skirtus smūginio
gręžimo grąžtus su karbidiniais antgaliais.

Rekomenduojama gręžti grąžtais iš greitapjovio plieno.

Kai gręžiate plytas, pasirinkite vidutinį gręžimo greitį ir
lengvą spaudimą.

Kai gręžiate kietesnes medžiagas (pvz., betoną), įrankį
spauskite stipriau.

GRĘŽIAMOS MEDŽIAGOS ĮTVIRTINIMAS

Kad gręžiamoje medžiagoje įstrigęs grąžtas nepradėtų
jos sukti aplink, rekomenduojama naudoti tam tikslui
tinkamą spaustuvą ir juo įtvirtinti gręžiamą medžiagą.

Jeigu grąžtas įstringa ar gręžtuvas nustoja suktis,
įrankį iškart išjunkite. Ištraukite grąžtą iš gręžiamos
medžiagos ir išsiaiškinkite įstrigimo priežastį.

Pastaba: gręžtuve įtaisytas elektrinis stabdys. Atleidus
įjungimo jungiklį, kumštelinis griebtuvas nustoja suktis.
Jeigu stabdys veikia normaliai, įrankio korpuso
vėdinimo angose pastebėsite kibirkščių. Tai normalu,
nes taip veikia stabdys.

TECHNINĖ PRIEŽIŪRA

Paprastai šio elektrinio įrankio nebūtina techniškai
prižiūrėti; tereikia retsykiais išvalyti variklio korpuso
vėdinimo angas. Jeigu įrankis sugenda, jį remontuoti
gali tik įgaliotas elektrinių įrankių techninės priežiūros
atstovas.

Plastikinių dalių nevalykite tirpikliais. Įvairūs tirpikliai
paprastai pažeidžia plastikinių medžiagų paviršių.
Nešvarumus, dulkes, alyvą, tepalą ir pan. valykite
švariomis šluostėmis.

Įspėjimas! Saugokite, kad neišteptumėte plastikinių
dalių stabdžių skysčiais, benzinu, naftos produktais,
skvarbiomis alyvomis ir pan. Cheminės medžiagos
plastiką gali pažeisti, susilpninti ar sunaikinti ir galite
sunkiai susižaloti.

TECHNINĖS SPECIFIKACIJOS

ĮKROVIKLIS

Įtampa 18 V nuolatinė srovė

Talpa 2,0 Ah

Įkrovimo trukmė 60 minučių

Kameros tipas Ličio jonų

Variklio sūkių skaičius be 0–440 min

-1

apkrovos (mažas greitis)

Variklio sūkių skaičius be 0–1650 min

-1

apkrovos (didelis greitis)

Sukimo momento nuostatos 21+1

Maksimalus sukimo 40 Nm
momentas

Be įrankių reguliuojamo 13 mm
kumštelinio griebtuvo dydis

Gręžimo galia (mediena) 25 mm

Gręžimo galia (plienas) 10 mm

Garso slėgio lygis L

pA

71 dB(A)

K=3dB(A)

Garso galios lygis L

WA

82 dB(A)

K=3dB(A)

Vibracijos lygis 3,0 m/s

2

, K=1,5m/s

2

Įtampa 230 V,~50 Hz

Išvesties įtampa 18V NS 2,4A

68

SIMBOLIAI

Jūsų įrankio techninių duomenų plokštelėje gali būti pateikta simbolių. Jie žymi svarbią informaciją apie gaminį ar
nurodymus dėl jo naudojimo.

Atitinka reikiamus saugos
standartus.

Skaityti naudojimo instrukciją.

Gaminys atitinka Direktyvos dėl
tam tikrų pavojingų medžiagų
naudojimo elektros ir elektroninėje
įrangoje apribojimo reikalavimus.

Netinkamos naudoti elektros
įrangos negalima išmesti kartu su
buitinėmis atliekomis. Prašome
pristatyti į specialius surinkimo ir
perdirbimo punktus. Daugiau
informacijos apie perdirbimą
suteiks vietos valdžios institucijos
arba parduotuvės, kurioje įsigijote
šį gaminį, atstovas.

Bendrasis įspėjimas

Naudoti klausos apsaugos
priemones.
Dėvėti apsauginius akinius.
Naudoti kvėpavimo takų
apsaugos priemones.

130°

Li-ion

Terminė sąsaja su darbine
temperatūra.

Sudėtyje yra ličio jonų.

APLINKOSAUGA

Informacija dėl elektros ir elektronikos prietaisų utilizavimo apsaugant aplinką nuo kenksmingų veiksnių (WEEE
direktyva).

Šis simbolis matomas ant produkto arba jį lydinčios dokumentacijos nurodo, kad panaudoti ir
nebeeksploatuojami elektriniai ir elektroniniai prietaisai neturi būti išmetami kartu su buitinėmis
atliekomis. Siekiant tinkamai utilizuoti, pakeisti, atstatyti arba perdirbti elektros prietaisus, juos
būtina pristatyti į specialius surinkimo punktus, kur jie priimami nemokamai. Tam tikrose šalyse,
tokius prietaisus galima grąžinti prietaisą pardavusiai kompanijai, jei įsigyjamas analogiškas
naujas prietaisas. Tinkamas elektros prietaisų utilizavimas padeda išsaugoti vertingus resursus
ir apsaugo žmonių sveikatą ir aplinką nuo bet kokios potencialios neigiamos įtakos, kuri gali

atsirasti jei prietaisas bus netinkamai naudojamas arba utilizuojamas. Prašome susisiekti su
vietiniais specialistais, kurie jums nurodys artimiausio specialiojo surinkimo punkto koordinates. Už netinkamą ir
šalyje galiojančių taisyklių neatitinkantį elektros prietaisų utilizavimą taikomos nuobaudos.

KLIENTAMS EUROPOS SĄJUNGOS RIBOSE.

Jei pageidaujate išmesti elektrinę arba elektroninę įrangą, prašome susisiekti su mūsų įrangos platintojais ar
tiekėjais dėl platesnės informacijos.

Informacija dėl įrangos utilizavimo šalyse, nepriklausančiose Europos Sąjungai.

Šis simbolis galioja tik Europos Sąjungos šalių ribose.
Jei pageidaujate atsikratyti šio prietaiso, prašome susisiekti su vietinėmis institucijomis arba prekių pardavimo
kompanija ir sužinoti legalų prietaiso utilizavimo būdą.

69

70

71

Declaration of compliance EEC

Vaatimustenmukaisuusvakuutus ETY

Försäkran om överensstämmelse med EEC

EEC samsvarserklæring
Atbilstības deklarācija EEK
EEB atitikmens deklaracija

Vastavusdeklaratsioon EMÜ

Декларация о соответствии нормам ЕЭС

WE DECLARE THAT THE FOLLOWING PRODUCT

VAKUUTAMME, ETTÄ SEURAAVA TUOTE

VI INTYGAR ATT FÖLJANDE PRODUKT

VI BEKREFTER AT DETTE PROUKTET

PAZIŅOJAM, KA ŠIS PRODUKTS

MES PATVIRTINAME, KAD ŠIS PRODUKTAS

KINNITAME, ET JÄRGNEV TOODE

МЫ ЗАЯВЛЯЕМ, ЧТО СЛЕДУЮЩЕЕ ИЗДЕЛИЕ

FXAJD6310KIT

WAS BUILT IN COMPLIANCE WITH THE FOLLOWING DISPOSITIONS

ON VALMISTETTU SEURAAVIA MÄÄRÄYKSIÄ NOUDATTAEN

TILLVERKATS I ENLIGHET MED FÖLJANDE STANDARD

ER PRODUSERT I HHT FØLGENDE STANDARDER

IR IZGATAVOTS SASKAŅĀ AR ŠIEM NOTEIKUMIEM

SUKURTAS SUTINKAMAI SU TOLIAU IŠVARDINTOMIS NUOSTATOMIS

KONSTRUEERITI VASTAVALT JÄRGMISTELE STANDARDITELE

СКОНСТРУИРОВАНО В СООТВЕТСТВИИ СО СЛЕДУЮЩИМИ ПОЛОЖЕНИЯМИ

2006/42/EC 2014/30/EU 2011/65/EU

STANDARD:

EN60745-1 EN60745-2-1 EN60745-2-2; EN55014-1 EN55014-2

Mark Shannon

Quality Director

Laadunvarmistuksen tarkastaja

Kvalitetssäkringskontroll

Kvalitets Direktør

Kvalitātes apliecinājuma kontrolieris

Kokybės užtikrinimas

Kvaliteedi tagamise kontroll

Контролер качества

Date: 08/04/2016

NAP BRANDS LTD. Napier House, Unit 7, Corunna Court, Warwick, United Kingdom CV34 5HQ

RSNUTOOL. 3rd Floor, Building 5, 289 Bi Sheng Road, Shanghai High-Tech, Shanghai 201204

Manufactured for • Valmistuttaja • Tillverkadför • Produsert for • Toodetud

• Ražošanaspasūtītājs • Kienoužsakymupagaminta • Kesko Corporation Group Companies,
Satamakatu 3, FI-00160 Helsinki, Finland. © Rautakesko 2016. Made in China

Изготовлено для Компаний КЕСКО ГРУП, Финляндия, Хельсинки, Сатамакату 3,
ФИ-00160 Раутакеско 2016. Сделано в Китае.
