Futech Nexus User Manual

Nederlands Gebruiksaanwijzing 1
Français Manuel utilisateur 25
Deutsch Bedienungsanleitung 49
English User manual 73

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page1

Gebruiksaanwijzing

Nederlands

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page1

2

Gebruiksaanwijzing

Nederlands

Aanschaf

Gefeliciteerd met de aanschaf van een nieuwe roterende laser van
FUTECH.

Instrument

Deze gebruiksaanwijzing bevat belangrijke veiligheids­aanwijzingen, evenals aanwijzingen voor het opstellen
en het gebruik van het instrument. Zie hoofdstuk
Veiligheidsvoorschriften voor verdere informatie.

Lees de gebruiksaanwijzing zorgvuldig door, voor u het instrument in
gebruik neemt.

Symbolen

De symbolen, die in dit handboek worden gebruikt, hebben de volgende
betekenis:

GEVAAR

Direct gevaar bij gebruik, dat leidt tot ernstig lichamelijk letsel of overlijden.

WAARSCHUWING

Gevaar bij gebruik of onjuist gebruik, dat kan leiden tot ernstig
lichamelijk letsel of overlijden.

VOORZICHTIG

Gevaar bij gebruik of onjuist gebruik, dat kan leiden tot licht of matig
lichamelijk letsel en/of aanzienlijke materiële, financiële of milieuschade.

Belangrijke informatie, die de gebruiker helpt om het instrument technisch
juist en efficiënt toe te passen.

Introductie

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page2

3

Introductie ........................................................................... 2

Kenmerken ......................................................................... 4

Laser Overzicht {A} ............................................................. 4

Toetsenbord Overzicht {B} .................................................... 4

Bediening ............................................................................ 6

Gebruik van de FUTECH NEXUS ............................................ 6

Toetsfuncties ........................................................................ 6

Automatische / Handmatige modus ...................................... 7

TILT Waarschuwingsmodus ................................................... 7

Rotatiemodus ...................................................................... 8

Scanmodus ......................................................................... 8

Wandmodule ..................................................................... 8

Opstellen voor handmatige hellingen .................................... 8

Accessoires .......................................................................... 9

Afstandbediening ................................................................ 9

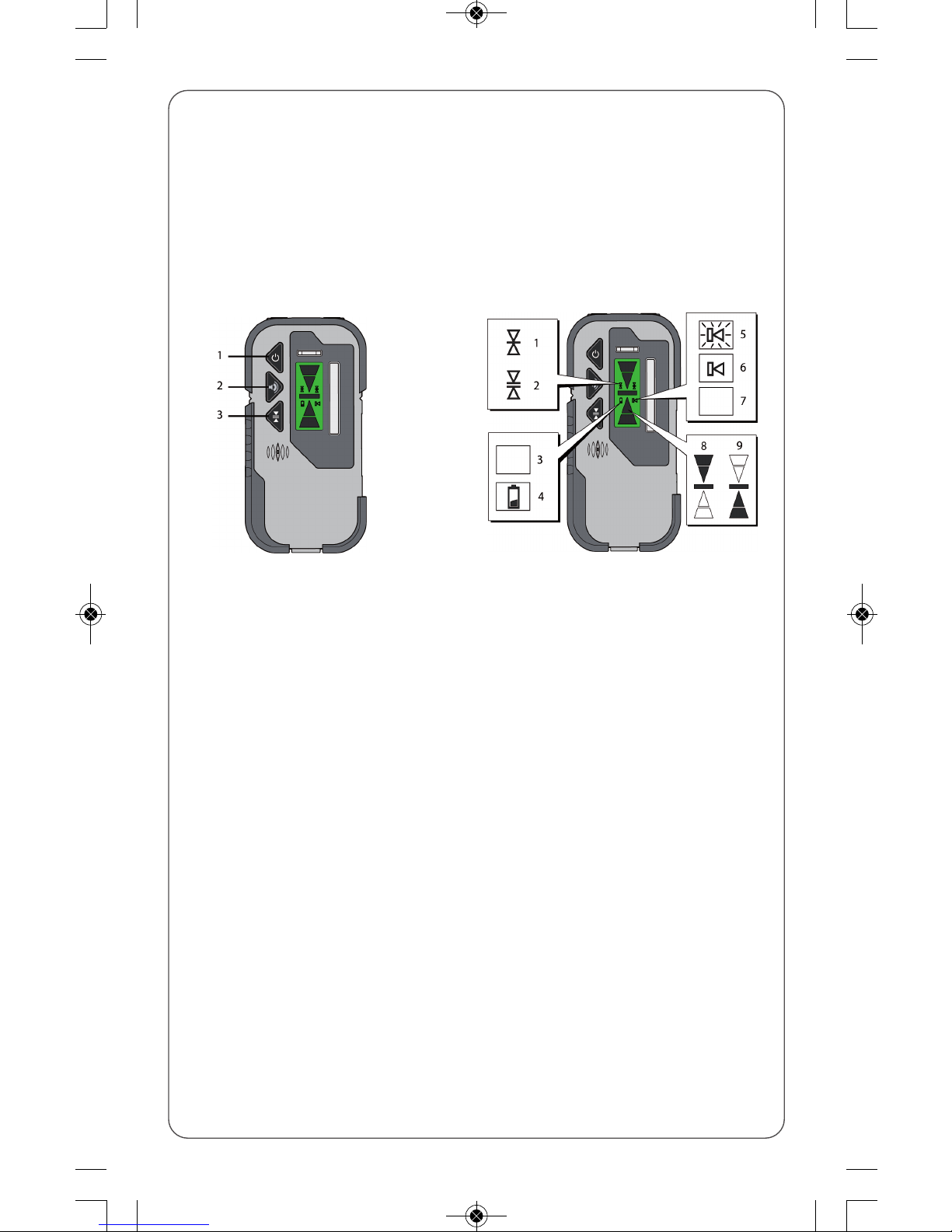

Ontvanger .......................................................................... 10

Overige accessoires ............................................................ 10

Batterijen ............................................................................. 11

Batterij-indicatie .................................................................. 11

Vervangen van Alkaline batterijen ......................................... 11

Instellen nauwkeurigheid .................................................. 11

Opmerkingen en verantwoordelijkheden ................................ 11

Controle Vlakstelnauwkeurigheid ........................................... 12

Verticale kalibratie controleren .............................................. 12

Instellen van de waterpasnauwkeurigheid .............................. 12

Storingzoeken ..................................................................... 13

Verzorging en vervoer ....................................................... 14

Vervoer .............................................................................. 14

Opslag .............................................................................. 14

Onderhoud en drogen ........................................................ 15

Veiligheidsvoorschriften ..................................................... 15

Algemeen ........................................................................... 15

Gebruiksdoel ...................................................................... 15

Beperkingen in het gebruik ................................................... 16

Verantwoordelijkheden ........................................................ 16

Gebruiksrisico's ................................................................... 17

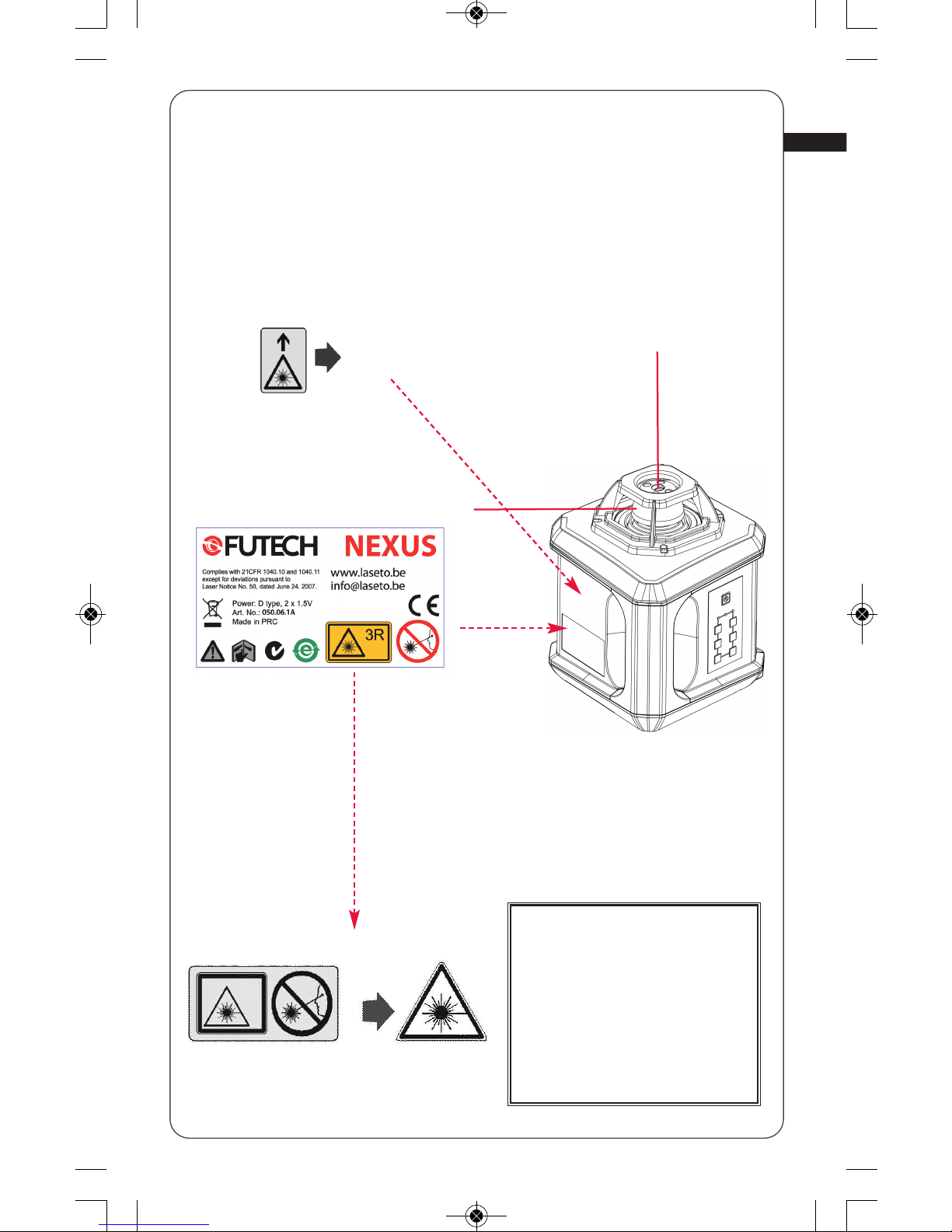

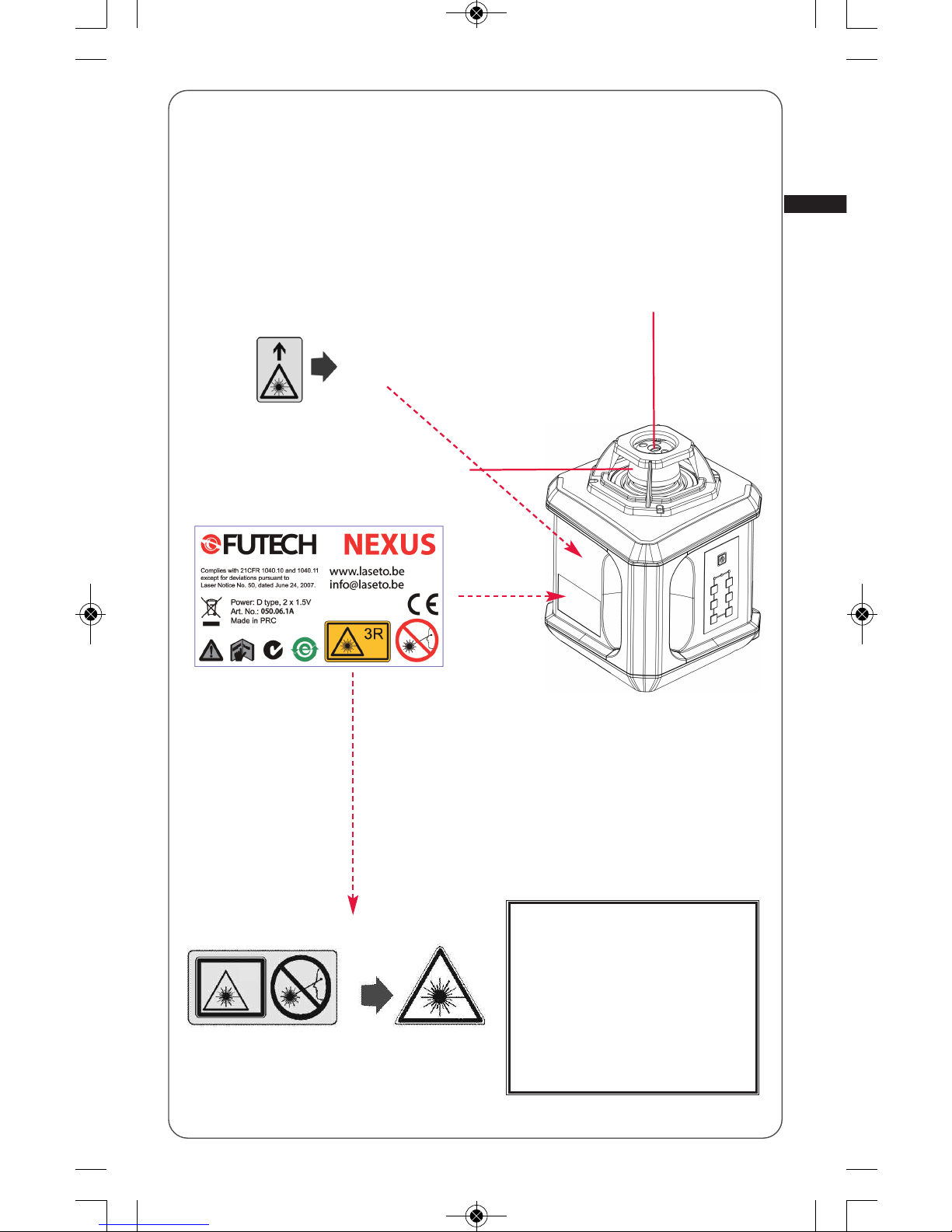

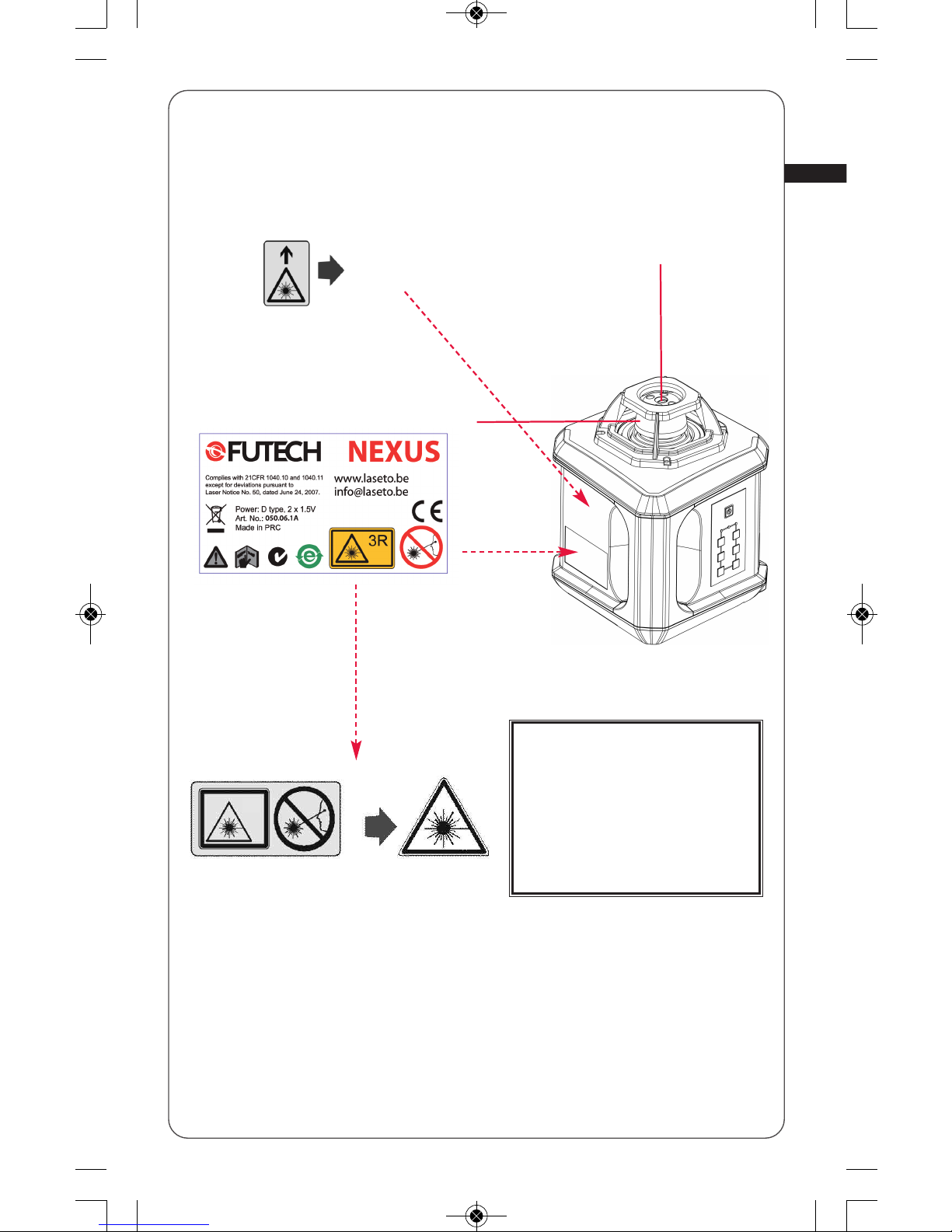

Laserclassificatie .................................................................. 19

Elektromagnetische compatibiliteit (EMC) ............................... 22

FCC-verklaring, geldig in de V.S ........................................... 23

Internationale Beperkte Garantie ..................................... 24

Technische gegevens ........................................................... 24

NL

Inhoud

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page3

4

Kenmerken

De FUTECH NEXUS biedt de binnenhuis aannemer veel nuttige kenmerken om
de eenvoud en nauwkeurigheid van het werk te verbeteren.
Een complete laser, met alle benodigde functies, een heldere lichtstraal
voor hoge zichtbaarheid, met zeer compacte afmetingen.

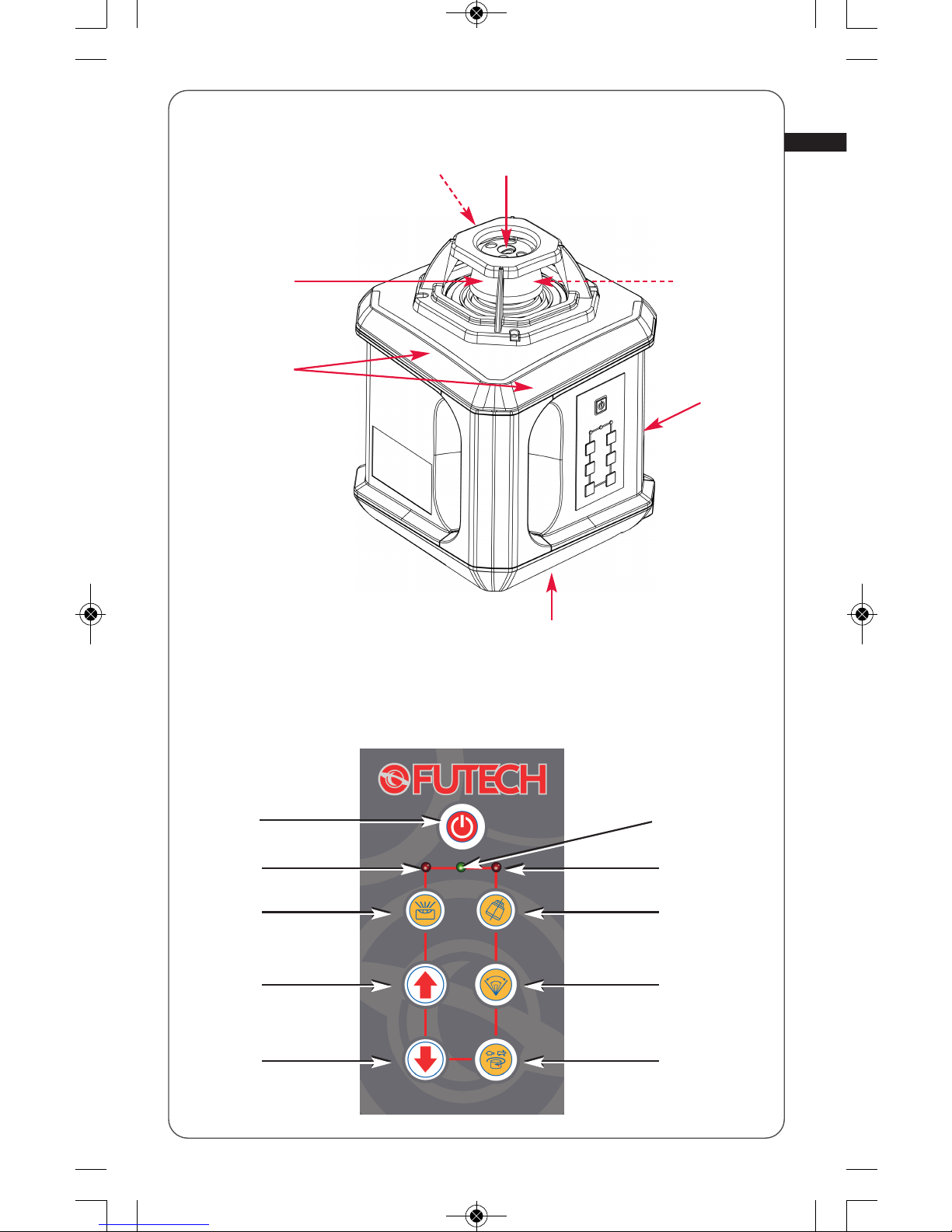

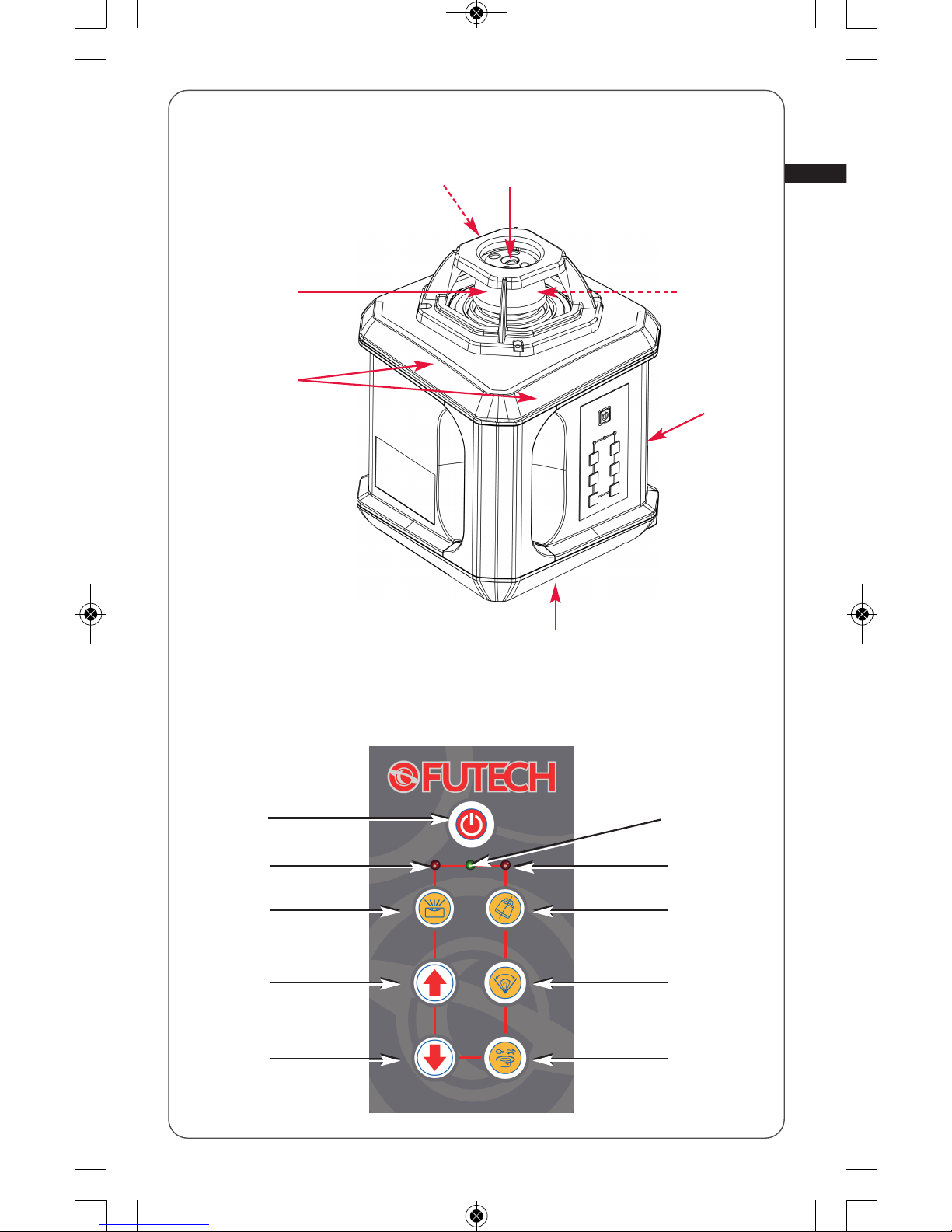

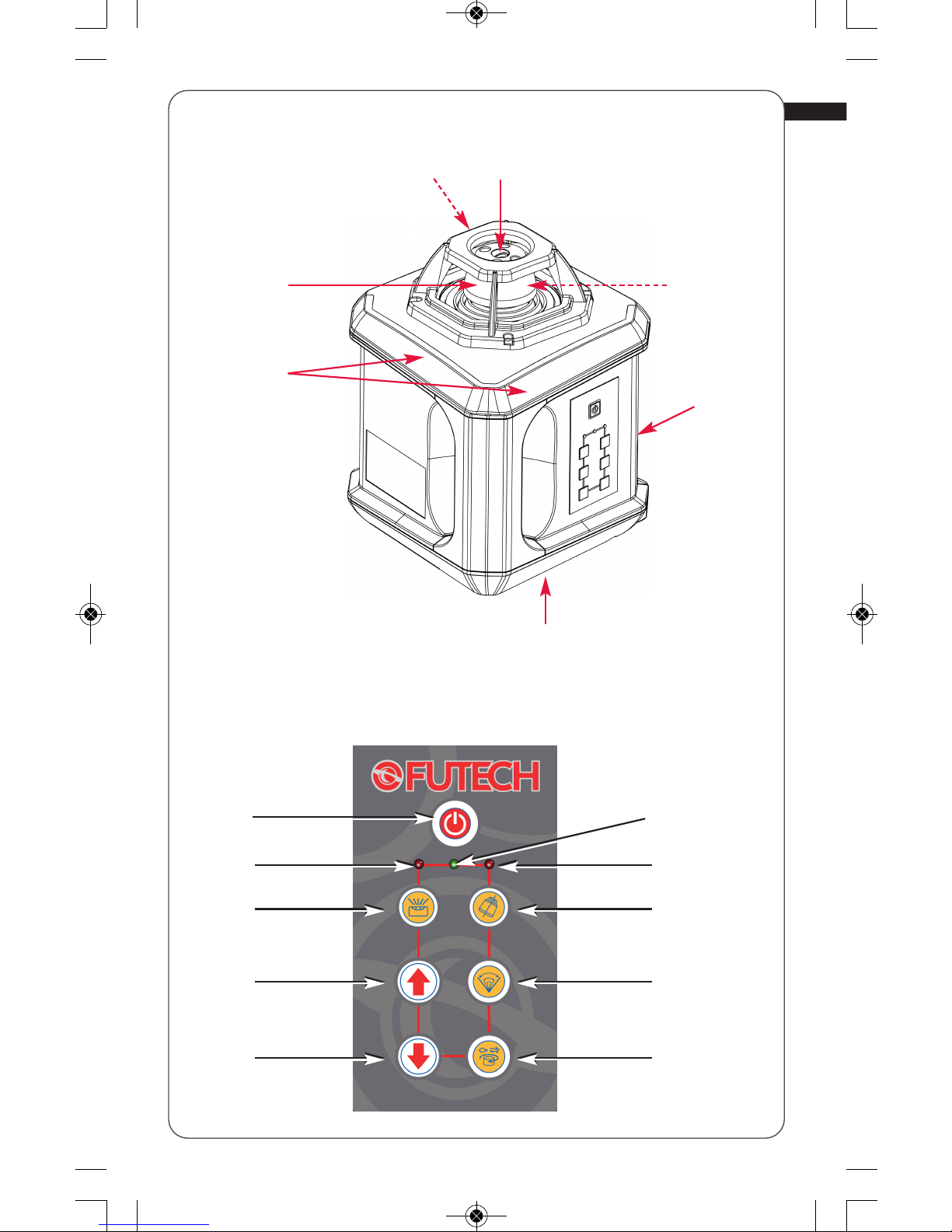

Laser Overzicht {A}

Zie de binnenzijde van de voorpagina voor een illustratie van de laser
{A} en toetsenbord {B} overeenkomstig deze verwijzingen.

1) Roterende kop

2) Indexmarkeringen

3) Opening voor verticale laserstraal

4) Opening roterende laserstraal

5) Batterijen

6) 5/8"-11 Statiefbevestiging voor horizontale opstellingen

7) Ontvangers voor signaal afstandbediening

Toetsenbord Overzicht {B}

Het toetsenbord voor de FUTECH NEXUS-laser heeft zeven toetsen en
drie LED statuslampjes.

1) AAN/ UIT

2) Handmatige modus

3) OMHOOG

4) OMLAAG

5) Automatische modus

6) Scan modus

7) TILT waarschuwing

8) LED – Rood (handmatig)

9) LED – Batterijstatus

10) LED – TILT-Waarschuwing

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page4

5

NL

Toetsenbord {B}

Laser {A}

2 7

8

1

10

9

36

45

1

7

4

5

6

2 3

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page5

6

Gebruik van de FUTECH NEXUS

Horizontale opstelling

De laser kan op een statief met 5/8"-11 schroefdraad worden bevestigd
of direct op een solide stabiele ondergrond worden geplaatst. De
FUTECH NEXUS kan aan een plafondrooster worden opgehangen met
behulp van de wandmodule (optioneel).

Verticale opstelling

De laser direct op een solide stabiele ondergrond worden geplaatst. Voor
betere stabiliteit wordt aangeraden de wandmodule (optioneel) te
gebruiken.

De laser inschakelen

Schakel de laser in met de Aan/ Uit toets {B-1}. Hij voert een zelftest uit
en de straal knippert tijdens het zelfstellen.
Nadat de waterpasstand is bereikt, gaat de kop draaien. U kunt kiezen
voor de TILT-waarschuwingsmodus of wisselen naar handmatige modus
(zie volgende hoofdstukken).
De laser heeft een ruim zelfstellend bereik; echter, als de laser buiten het
bereik is opgesteld, dan zal de laserstraal blijven knipperen en het
roteren zal niet starten.

LED-statuslampjes

De LED-statuslampjes {B-9} knipperen langzaam groen tijdens het water­pas stellen van de assen en gaan continu branden als de betreffende
as de waterpaspositie heeft bereikt.

Toetsfuncties

De OMHOOG/OMLAAG toetsen op de laser en de afstandbediening
hebben meerdere functies afhankelijk van de modus.
Zie onderstaande overzicht om hun functie beter te kunnen begrijpen.

Bediening

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page6

7

N

L

Toetsen Toetsen

Modus

Automatische modus Beweegt stationaire Wijzigt de rotatiesnelheid

roterend straal

Automatische modus Beweegt scannende Wijzigt de scanbreedte

scannen straal

Liggende modus kantelt het vlak Wijzigt de rotatiesnelheid

roterend

Liggende modus Beweegt scannende straal Wijzigt de scanbreedte

scannend

Handmatige modus kantelt het vlak Wijzigt de rotatiesnelheid

roterend

Handmatige modus Beweegt scannende Wijzigt de scanbreedte

scannend straal

Automatische / Handmatige modus

De FUTECH NEXUS staat in de automatische, zelfstellende modus na het
inschakelen. Als het instrument zich eenmaal waterpas heeft gesteld, dan
gaat de laserkop roteren aan 600 rpm.

In de handmatige modus stelt de laser zich niet waterpas; dit betekent dat
de straal zal gaan roteren zelfs als de laser niet waterpas staat. Hierdoor
kan hij worden gebruikt op schuine vlakken, zoals trappen, daken of als
er een handmatig ingestelde helling nodig is. Zie volgend hoofdstuk hoe
een ingesteld in de handmatige modus.

TILT Waarschuwingsmodus

De TILT-functie stopt de laser automatisch en slaat alarm als de laser
wordt verstoord, en voorkomt zo onnauwkeurige aflezingen. Dit werkt
alleen indien ingesteld en geactiveerd.

• Om deze veiligheidsfunctie te activeren, druk op de TILT-toets {B-7}
na inschakelen van de laser. De TILT LED {B-10} gaat snel knipperen
tijdens het zelfstellen van de laser.

O

MHOOG/OMLAAG -

Laser en

LINKS/RECHTS afstandbediening

O

MHOOG/OMLAAG

afstandbediening

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page7

8

• Dertig seconden nadat de kop is gaan roteren, zal de LED lang­zaam gaan knipperen, hetgeen aangeeft dat de TILT-waarschuwings­functie is geactiveerd.

• Als de laser wordt verstoord tijdens de TILT-waarschuwingsmodus,
dan zal de kop stoppen met roteren, de laserstraal schakelt uit, alle
LED’s knipperen rood. Druk op de AAN/ UIT toets om de TILT­waarschuwingsfunctie uit te schakelen.
Druk nogmaals op de AAN/ UIT toets om de modus hebben het toestel
terug te gaan naar de standaardinstellingen (600 rpm, automatisch).

Rotatiemodus

De kop roteert op 3 snelheden: 0, 300, 450, 600 rpm. De standaard instelling
is 600 rpm. De laserstraal is beter zichtbaar bij lagere rotatiesnelheden.
Om de rotatiesnelheid te verhogen, de {B-5} indrukken.

• Om door de rotatiesnelheden te gaan druk op detoets {B-5}. Druk een­maal om tot punt-modus, tweemaal tot 300 rpm, drie keer om 450 rpm.
Druk nogmals om terug te gaan naar 600 rpm.
Als het roteren is gestopt kan de laserspot naar rechts of links worden
bewogen met behulp van de OMHOOG/OMLAAG rotatietoetsen

{B-3 / B-4}. De kop kan ook handmatig in een specifieke richting worden gezet.

Scanmodus

Voor toepassingen binnenshuis maakt de scanmodus het mogelijk om
de laserstraal beter te zien op een afstand.
Om te scannen, de Scan-toets {B-6} indrukken. De laserstraal zal
knipperen totdat de laser waterpas staat.

• Om de scanlengte te verhogen, de Scan-toets {B-6} indrukken.

• De scannende straal kan naar rechts of links worden bewogen met
behulp van de OMHOOG/OMLAAG rotatietoetsen {B-3 / B-4}.

Wandmodule

Voor het interieur toepassing, zoals gipsplaten installatie is het aangeraden
om gebruik maken van de Wandmodule. Gebruik de statiefschroefdraad om
te bevestigen.

Opstellen voor handmatige hellingen

De FUTECH NEXUS kan worden gebruikt om handmatig hellingen te
creëren voor speciale toepassingen, trappen, schuine plafonds, etc.

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page8

9

N

L

Accessoires

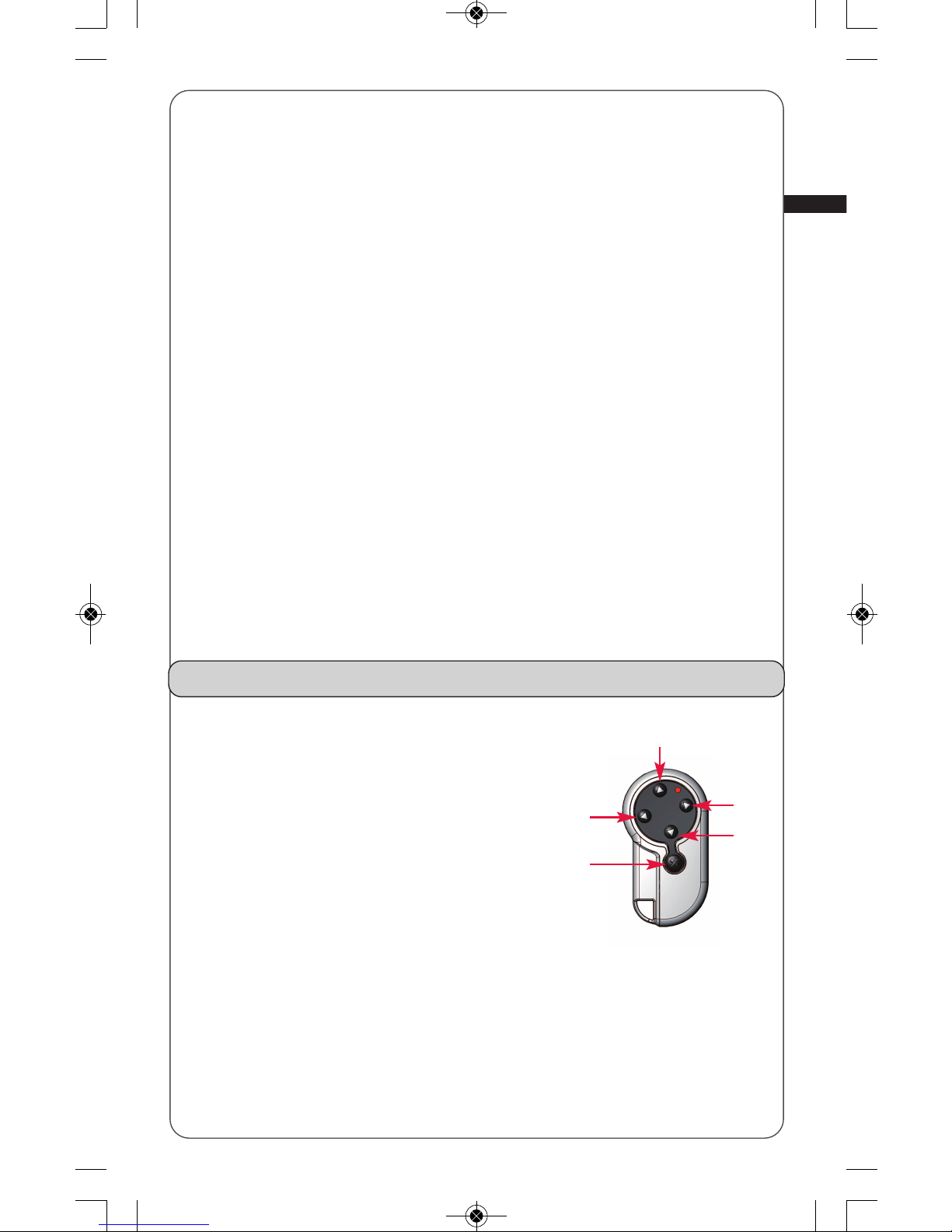

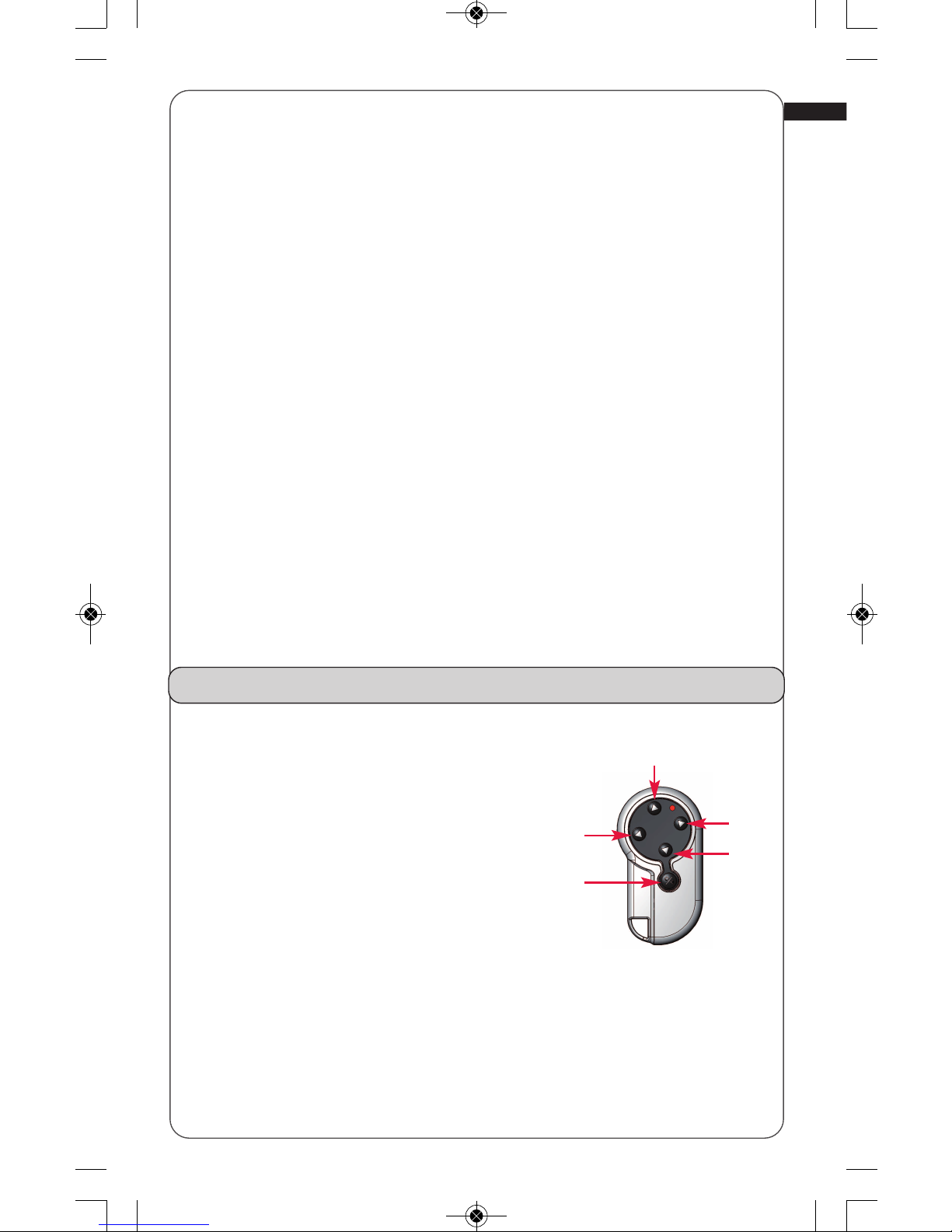

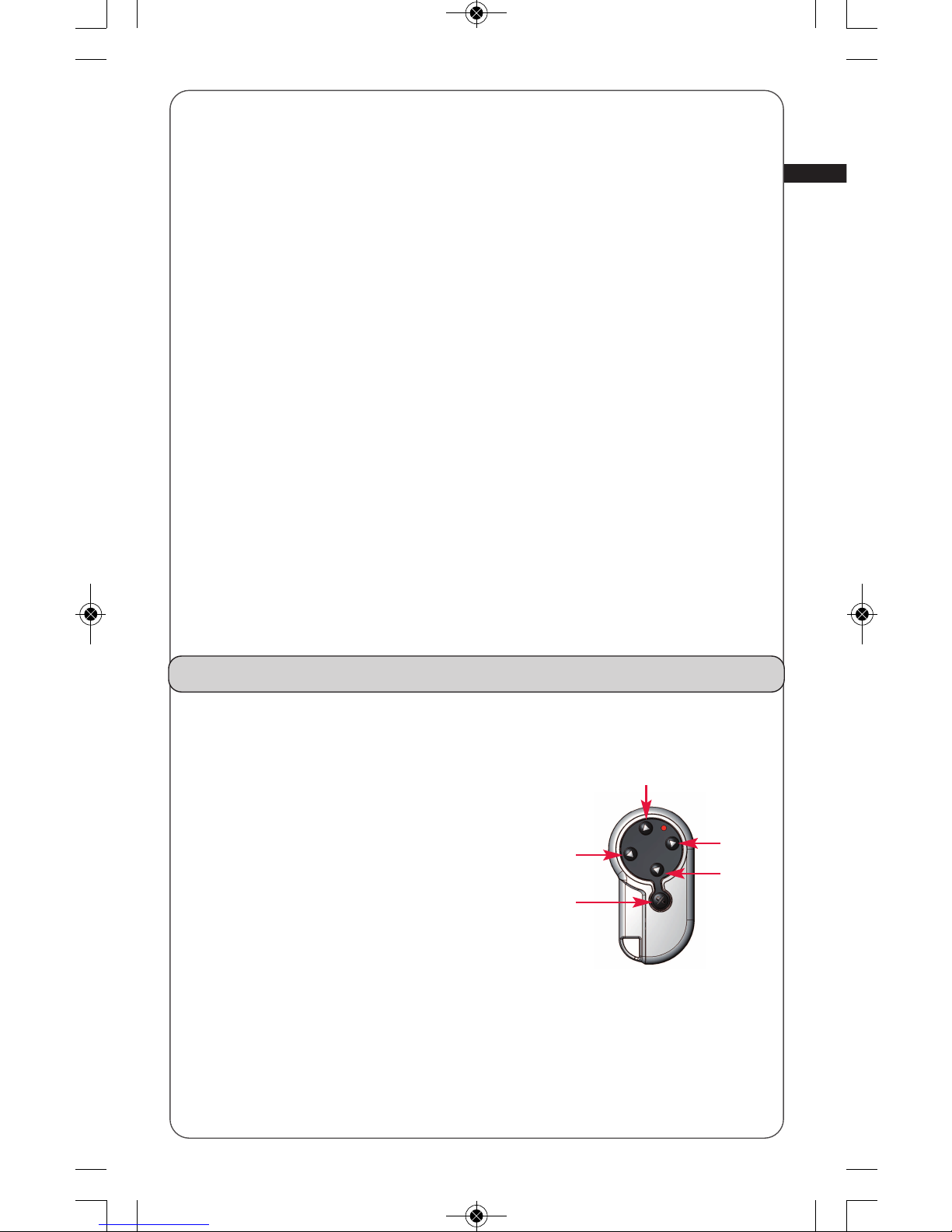

Afstandbediening

De afstandbediening heeft vijf toetsen

1) LINKS

2) RECHT

3) Scan/ Rotatie modus

4) OMHOOG

5) OMLAAG

Zie tabel "Toetsfuncties" voor een beter begrip van hun functionaliteit.
De rode LED bovenop de afstandbediening knippert bij het indrukken van elke

toets, om aan te geven, dat de afstandbediening verzendt naar de laser.

• Batterij - Om het batterijcompartiment te openen en de batterij te
wisselen, het batterijdeksel in de richting van de pijl schuiven.

Stel de laser op in horizontale modus voor hellingen tot 10% en gebruik de
afstandbediening.

In volledig handmatige modus zal de laser zichzelf niet waterpas stellen en
continu roteren. Het vlak van het laserlicht kan in beide assen worden gekanteld.

Gebruik van de laser in volledig handmatige modus:

Druk nu op Handmatig-toets {B-2}. De LED {B-8} zal branden. Dit
geeft aan dat u in de handmatige modus zit en de helling van de X­as kan instellen. Druk op de OMHOOG/OMLAAG toetsen {B-3 / B-4}
om de juiste dwarshelling in te stellen.

Om de helling van de Y-as in te stellen, de Handmatig toets {B-2} nog
eens indrukken. De LED {B-8} zal snel knipperen. Dit geeft aan dat u in
de handmatige modus zit en de helling van de Y-as kan instellen.

Druk op de OMHOOG/OMLAAG toetsen {B-3 / B-4} om de juiste
lengtehelling in testellen.

Druk voor enkele seconden op de Handmatig toets {B-2} om de modus
te verlaten handmatige modus en terug te keren naar de automatische.

1

3

2
5

4

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page9

10

Ontvanger

1) AAN/UIT toets: schakelt de
detector aan/uit

2) Piep toets: wijzigt het
geluidsniveau van de piep

3) Gevoeligheid toets: wijzigt de
gevoeligheid (1mm/3mm)

1) Gevoeligheid: fijn 1 mm (standaard)

2) Gevoeligheid: grof 3 mm

3) Batterijstatus: vol

4) Batterijstatus: leeg

5) Piep zacht

6) Piep luid

7) Piep uit

8) Beweeg detector omlaag

9) Beweeg detector omhoog

Toetsenbord Display

statussymbolen

Overige accessoires

• Een laserbril verbetert de zichtbaarheid van de laserstraal bij

helder omgevingslicht.

• Het plafondroosterrichtmerk wordt gebruikt om de laser te kunnen zien

bij constructies van verlaagde plafonds. Het richtmerk kan magnetisch
aan het rooster worden bevestigd.

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page10

11

NL

Batterij-indicatie

Wanneer de batterij bijna leeg is, de LED {B-9} zal rood knipperen tij­dens het gebruik. Batterijen moeten zo spoedig mogelijk worden vervan­gen. Als de batterij bijna leeg is, zal het laser hoofd stoppen met draaien
en de lage batterij LED {B-9} zal blijven branden.

Vervangen van Alkaline batterijen

Volg onderstaande stappen om de alkaline batterijen in de laser te
wisselen.

Gebruik een munt of schroevendraaier om het deksel van het batterij­compartiment aan de achterzijde van de laser te openen.

• Plaats twee nieuwe alkaline batterijen (type D of LR20), let op de juiste

polariteit; deze staat aangegeven in het batterijcompartiment. Bij
wisselen van de batterijen altijd beide tegelijkertijd vervangen.

Batterijen

Instellen nauwkeurigheid

Opmerkingen en verantwoordelijkheden

Het is de verantwoordelijkheid van de eindgebruiker om onderstaande
instructies op te volgen en om periodiek de nauwkeurigheid van het
instrument en het werk te controleren.

• De laser wordt ingesteld volgens de nauwkeurigheidspecificaties van

de fabriek. U wordt aangeraden om de nauwkeurigheid van het instru­ment te controleren bij aflevering en regelmatig daarna om vast te stellen
of het instrument zijn nauwkeurigheid behoudt. Als uw laser moet worden
ingesteld, neem dan contact op met een bevoegde servicewerkplaats.

• Instelling van de nauwkeurigheid dient alleen te worden uitgevoerd

door gekwalificeerde personen, die de basisprincipes van het instellen
begrijpen.

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page11

12

Controle Vlakstelnauwkeurigheid

Om de nauwkeurigheid van het zelfstellende vermogen van de laser te
controleren, deze op een vlakke, horizontale ondergrond of statief plaat­sen op circa 30 meter van een wand.

• Lijn de X-as zodanig uit, dat deze lood recht op de wand staat. Laat de

laser zichzelf volledig waterpas stellen (circa een minuut nadat de laser
begint te roteren). Markeer de positie van de straal (Positie 1).

• Draai de laser 180°, laat de laser zich weer stellen en markeer de

tegenoverliggende zijde van de eerste as (Positie 2).

• Lijn de Y-as uit door de laser 90° te draaien zodat deze as nu loodrecht

op de wand staat. Laat de laser zich opnieuw volledig waterpas stellen
en markeer de positie van de straal (Positie 3).

• Draai de laser 180°, laat de laser zich weer stellen en markeer de

tegenoverliggende zijde van de eerste (Positie 4).

• De lasernauwkeurigheid ligt binnen de specificaties als de vier merk-

tekens binnen ± 3 mm vanaf het midden liggen.

Verticale kalibratie controleren

Om de verticale nauwkeurigheid van het zelfstellende vermogen van de
laser te controleren, deze in verticale stand op een vlakke, horizontale
ondergrond of statief plaatsen op circa 15-30 meter van een wand.

• Hang een schietlood aan de wand.

• Verplaats de laser totdat de verticale, roterende straal is uitgelijnd met

het schietlood.

• Als de roterende straal niet loodrecht is, dan moet hij worden ingesteld.

Instellen van de
Waterpasnauwkeurigheid

Als de nauwkeurigheid van de controles kan leiden tot een noodzaak
van aanpassing van de eenheid, een overeenkomstige beschrijving van
hoe het niveau nauwkeurigheid aan te passen kan online worden gevonden
op www.laseto.be.

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page12

13

NL

Storingzoeken

Mogelijke oorzaken en oplossingen

De laser staat schuin buiten haar 10% zelfstellende
bereik.

• Controleer de opstelling en stel het statief zonodig
opnieuw in.

• Als dit het probleem niet verdwijnt, dan dient de
laser te worden opgestuurd naar een geautoriseerde
servicewerkplaats voor reparatie.

Dit kan worden veroorzaakt door lege batterijen.

• Controleer en wissel eventueel de batterijen of laadt
de accu op.

• Als het geen voedingsprobleem is, dan moet de laser
worden geretourneerd naar
een geautoriseerde servicewerkplaats voor reparatie.

Vuil kan het licht van de laser reduceren.

• Reinig het venster van de laser en de ontvanger om
de prestaties te verbeteren.

• Als het geen vuil venster is, dan moet de laser wor­den geretourneerd naar een
geautoriseerde servicewerkplaats voor reparatie.

Controleer de werking van de afstandbediening

• Controleer of de laser is ingeschakeld.

• De afstandbediening is mogelijk te ver verwijderd
van de laser.

• Richt de afstandbediening direct op de laser voor de
maximale afstand.

• De batterij van de afstandbediening is mogelijk leeg.

Controleer de werking van de ontvanger.

• De laser roteert niet. Hij is bezig zich waterpas te
stellen of staat in hoogtewaarschuwing.

• De ontvanger is mogelijk te ver verwijderd van de laser.

• De batterij is mogelijk leeg.

De hoogtewaarschuwingsfunctie voor de FUTECH NEXUS
staat normaal uit totdat deze wordt geactiveerd.

Symptoom

De laserstraal
knippert, maar
het apparaat
stelt zichzelf
niet waterpas
of roteert niet.

De laser schakelt
niet in.

De werkafstand
van de laser
is te klein.

De IR­afstandbediening
doet het niet.

De ontvanger van de
laser functioneert
niet goed.

Hoogtewaarschuwin
gsfunctie werkt niet.

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page13

14

Vervoer

Vervoer in het veld

Bij vervoer van de apparatuur in het veld, er altijd voor zorgen dat u:

• het instrument draagt in de originele transportkoffer;

• of het statief draagt met de benen gespreid over uw schouders, terwijl het

instrument rechtop wordt gehouden.

Vervoer in een voertuig op de weg

Vervoer het instrument nooit losliggend in een auto; het kan dan
onderhevig zijn aan schokken en trillingen.
Vervoer het instrument altijd in de transportkoffer en zet deze vast.

Verschepen

Als het instrument per spoor, vliegtuig of schip wordt vervoerd, gebruik dan
steeds de originele of gelijkwaardige verpakking om het te beschermen
tegen schokken en trillingen.

Verschepen, vervoer van accu's

Als accu's worden verscheept of vervoerd, moet de beheerder van het
instrument er voor zorgen, dat aan de van toepassing zijnde nationale en
internationale regels en voorschriften wordt voldaan. Neem vooraf con­tact op met uw plaatselijke agent of vrachtvervoersbedrijf.

Instellen in het veld

Inspecteer de veldkalibratieparameters, zoals vermeld in de handleiding,
voordat u het instrument in gebruik neemt na transport.

Opslag

Instrument

Bij opslag van uw uitrusting de temperatuurgrenswaarden in acht nemen;
vooral in de zomer wanneer u uw uitrusting in uw auto bewaart. Zie
hoofdstuk "Technische Specificaties" voor informatie over temperatuur­grenswaarden.

Instellen in het veld

Inspecteer de veldkalibratieparameters, zoals vermeld in de handleiding,
voordat u het instrument in gebruik neemt na een langere periode in
opslag.

Alkaline Batterijen

Als de apparatuur langere tijd wordt opgeslagen moeten de alkaline
batterijen worden verwijderd om het risico van lekkage te vermijden.

Verzorging en vervoer

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page14

15

N

L

Onderhoud en drogen

Instrument en accessoires

Blaas stof van optische onderdelen.

• Raak het glas nooit met de vingers aan.

• Gebruik alleen een schone, zachte, pluisvrije doek om schoon te maken.

Maak de doek zonodig vochtig met wat schoon water of pure alcohol.

• Gebruik geen andere vloeistoffen; deze kunnen de polymeren com-

ponenten aantasten.

Vochtige instrumenten

Droog het instrument, de transportkoffer, de schuimrubberen
inzetstukken en de accessoires bij een temperatuur niet hoger dan
40°C / 104°F en maak ze schoon.

• Niet opnieuw inpakken voordat alles goed droog is.

Kabels en Stekkers

• Houd stekkers altijd schoon en droog.

• Vuil in de stekkers van de aansluitsnoeren eruit blazen.

Algemeen

Beschrijving

Deze aanwijzingen dienen om exploitanten en gebruikers van het
instrument in staat te stellen om tijdig op eventuele gebruiksgevaren
in te spelen en indien mogelijk te vermijden.
De exploitant moet er op toezien, dat alle gebruikers deze aanwijzingen
begrijpen en opvolgen.

Gebruiksdoel

Toegestaan gebruik

• Het instrument projecteert een horizontaal laservlak met als doel uit

te kunnen lijnen.

• De eenheid kan worden opgesteld op de eigen basis, aan een

wandmodule of op een statief.

• De laserstraal kan worden gedetecteerd door het te meten object of

met een laserdetector.

• Het product is bedoeld voor gebruik en toepassing binnenhuis.

Veiligheidsvoorschriften

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page15

16

Onjuist Gebruik

• Gebruik van het instrument zonder de noodzakelijke instructie;

• Toepassing buiten de gebruiksgrenzen;

• Het uitschakelen van veiligheidsvoorzieningen;

• Het verwijderen van aanwijzings- en waarschuwingsstickers;

• Openen van het instrument met gereedschap (schroevendraaier, enz.),

tenzij dit nadrukkelijk is toegestaan voor bepaalde functies;

• Modificatie of aanpassing van het instrument;

• Gebruik na ontvreemding;

• Gebruik van instrumenten met duidelijk zichtbare schade of

defecten;

• Gebruik van accessoires van andere fabrikanten zonder de

nadrukkelijke voorafgaande toestemming van FUTECH;

• Onvoldoende veiligheidsmaatregelen op de meetlocatie, bijvoorbeeld

bij metingen op of langs wegen.

• Andere personen met opzet verblinden;

• Het besturen van machines, bewegende objecten en dergelijke

monitoring toepassen zonder aanvullende controle- en veiligheid
svoorzieningen.

WAARSCHUWING

Bij ondeskundig gebruik bestaat gevaar voor letsel, het niet functioneren
of het ontstaan van materiële schade. Het is de taak van de exploitant om
de gebruiker te informeren over gevaren en hoe deze te vermijden.
Het instrument mag pas in gebruik worden genomen, nadat de gebruik­er de betreffende instructies heeft ontvangen.

Beperkingen in het gebruik

Omgeving

Geschikt voor gebruik in omgeving bestemd voor permanente menselijke
bewoning; niet geschikt voor gebruik in een corrosiegevoelige of explosieve
omgeving.

GEVAAR

Alvorens te gaan werken in een gevaarlijke explosieve omgeving, of vlak
bij elektrische installaties of dergelijke situaties, moet de exploitant de plaat­selijke veiligheidsautoriteiten en experts raadplegen.

Verantwoordelijkheden

Fabrikant van het instrument

LASETO NV - Ondernemersstraat 4 - 2500 LIER - BELGIUM
Phone: [phone] - www.laseto.be hierna genoemd FUTECH,
is verantwoordelijk voor de veiligheidstechnisch onberispelijke levering
van het instrument inclusief gebruiksaanwijzing en originele accessoires.

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page16

17

N

L

Fabrikanten van niet-FUTECH accessoires

Fabrikanten van niet-FUTECH accessoires voor het instrument zijn ver­antwoordelijk voor het ontwikkelen, invoeren en communiceren van
veiligheidsconcepten voor hun producten en voor het functioneren
daarvan in combinatie met het FUTECH instrument.

Exploitant van het instrument

De beheerder van het instrument heeft de volgende verplichtingen:

• Hij begrijpt de veiligheidsinformatie op het instrument en de instructies

in de gebruiksaanwijzing;

• Hij is bekend met de plaatselijke voorschriften met betrekking tot vei-

ligheid en preventie van ongelukken;

• Hij stelt FUTECH er onmiddellijk van op de hoogte, zodra veiligheids-

gebreken aan de uitrusting optreden.

WAARSCHUWING

De exploitant is er verantwoordelijk voor, dat het instrument conform de
voorschriften wordt gebruikt. Deze persoon moet tevens zorgen voor een
goede training en inzet van het personeel, dat het instrument gebruikt en
voor de veilige toepassing van de apparatuur.

Gebruiksrisico's

WAARSCHUWING

Ontbrekende of onvolledige instructie kan leiden tot een onjuiste bedien­ing of ondeskundig gebruik. Daarbij kunnen zich ongelukken voordoen
met ernstig lichamelijk letsel, aanzienlijke materiële en financiële schade
en schade aan het milieu.

Voorzorgsmaatregelen:

Alle gebruikers dienen de veiligheidsaanwijzingen van de fabrikant en
de instructies van de beheerder op te volgen.

VOORZICHTIG

Pas op voor foutieve meetresultaten nadat een instrument is gevallen, mis­bruikt, gemodificeerd, opgeslagen is geweest gedurende een langere
periode of getransporteerd.

Voorzorgsmaatregelen:

Voer periodiek testmetingen uit en controleer de veldinstelling zoals
aangegeven in de handleiding, in het bijzonder nadat het instrument heeft
blootgestaan aan abnormale omstandigheden en zowel voor als na belan­grijke metingen.

GEVAAR

Vanwege het risico op elektrocutie, is het

zeer gevaarlijk om met meetstokken en
bakens te werken in de nabijheid van elektrische installaties, zoals
hoogspanningskabels en trein- of trambovenleidingen.

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page17

18

Voorzorgsmaatregelen:

Blijf op een veilige afstand van elektrische installaties. Als het essentieel
is om in een dergelijke omgeving te werken, neem dan contact op met de
veiligheidsautoriteiten, die voor de elektrische installatie verantwoordelijk
zijn en volg hun instructies op.

WAARSCHUWING

Als het instrument wordt gebruikt met accessoires, bijvoorbeeld masten,
baken, meetstokken, kan het risico van blikseminslag worden vergroot.

Voorzorgsmaatregelen:

Gebruik het instrument niet tijdens onweer.

WAARSCHUWING

Onvoldoende beveiliging van de werklocatie kan leiden tot gevaarlijke
situaties, bijvoorbeeld in het verkeer, op bouwlocaties en op industriële
installaties.

Voorzorgsmaatregelen:

Zorg er altijd voor, dat de werklocatie voldoende veilig is. Volg de
voorschriften betreffende veiligheid en ter voorkoming van ongelukken en
voor wegverkeer strikt op.

VOORZICHTIG

Als de met het instrument gebruikte accessoires onvoldoende worden
vastgezet en het instrument bloot wordt gesteld aan mechanische
schokken, bijvoorbeeld stoten of vallen, dan kan het instrument
beschadigd raken of kunnen mensen worden verwond.

Voorzorgsmaatregelen:

Zorg er bij het opstellen van het instrument voor, dat accessoires correct
worden bevestigd, aangesloten en CN vastgezet. Vermijd het blootstellen
van het instrument aan mechanische belasting.

VOORZICHTIG

Tijdens vervoer, verschepen of verwijderen van accu's bestaat de
mogelijkheid dat onvoorziene mechanische invloeden brandgevaar
veroorzaken.

Voorzorgsmaatregelen:

Voor verscheping of verwijdering van het instrument de accu's eerst ont­laden door het instrument aan te laten staan tot de accu's leeg zijn. Als
accu's worden verscheept of vervoerd, moet de exploitant van het instru­ment er voor zorgen, dat aan de van toepassing zijnde nationale en inter­nationale regels en voorschriften wordt voldaan. Neem vooraf contact op
met uw plaatselijke agent of vrachtvervoersbedrijf.

WAARSCHUWING

Hoge mechanische belasting, hoge omgevingstemperaturen of
onderdompeling in vloeistoffen kan lekkage, brand of explosie van
de accu's veroorzaken.

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page18

19

N

L

Voorzorgsmaatregelen:

Bescherm accu's tegen mechanische invloeden en hoge omgevingstem­peraturen. Laat accu's niet in vloeistoffen vallen of dompel ze daarin
onder.

WAARSCHUWING

Kortsluiten van accupolen kan oververhitting, brand of verwondingen
veroorzaken, bijvoorbeeld tijdens bewaren of vervoer in (jas)zakken kun­nen de accupolen in contact komen met sieraden, sleutels, gemetalliseerd
papier of andere metalen voorwerpen.

Voorzorgsmaatregelen:

Zorg er voor, dat accupolen niet in contact komen met metalen voorwerpen.

VOORZICHTIG

Tijdens de werking van het instrument bestaat het gevaar voor beknellen
van vingers door bewegende delen.

Voorzorgsmaatregelen:

Houd een veilige afstand aan naar bewegende delen.

WAARSCHUWING

Bij het ondeskundig verwijderen van het product kan het volgende zich
voordoen.

• Verbranden van polymere onderdelen kan giftige gassen produceren,
die de gezondheid kunnen schaden.

• Als batterijen of accu's beschadigd raken of sterk worden verwarmd,
dan kunnen zij exploderen en vergiftiging, brand, corrosie of milieu­vervuiling veroorzaken.

• Verwijdering van het instrument op een onverantwoorde wijze kan er
voor zorgen, dat onbevoegden door incorrect gebruik de wet overtreden.
Hierdoor kunnen zij zichzelf en derden blootstellen aan ernstige
verwondingen en het milieu vervuilen;

Voorzorgsmaatregelen:

Het product mag niet samen met het huisvuil worden wegge­gooid. Het verwijderen van het instrument moet in overeen­stemming zijn met de geldende regels in uw land.
Bescherm het product te allen tijde tegen het gebruik door
onbevoegden.

Laserclassificatie

De roterende laser produceert een zichtbare rode laserstraal, die uit
de roterende kop uittreedt. Het laserinstrument met stationaire rotatiekop
is geclassificeerd als laser Klasse 3R in overeenstemming met:

• EC 60825-1 (2007-03): “Veiligheid van Laserproducten”.

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page19

20

Klasse 3R Laserproducten

Direct in de laserstraal kijken, kan gevaarlijk zijn (klein risico op
oogletsel), vooral bij opzettelijke blootstelling. Het risico op oogletsel
voor laser Klasse 3R instrumenten is beperkt vanwege:
a) onopzettelijke blootstelling gebeurt zelden onder de meest ongun­stige omstandigheden (bijv.) uitlijning van de laser met de pupil, de
meest ongunstige oogaccommodatie.
b) inherente veiligheidsmarges in de maximaal toegestane bloot­stelling aan laserstraling (MPE).
c) natuurlijk afwerend gedrag voor blootstelling aan helder licht in
het geval van zichtbare straling.

WAARSCHUWING

Vanuit een veiligheidsperspectief moeten Klasse 3R laserinstrumenten
worden behandeld als potentieel gevaarlijk.

Voorzorgsmaatregelen:

Voorkom directe blootstelling van het oog aan de laserstraal. Richt de
laserstraal niet direct op andere mensen.

WAARSCHUWING

Potentiële gevaren zijn niet alleen gerelateerd aan de directe laser­straal, maar ook aan gereflecteerde laserstralen via spiegelende
oppervlakken, zoals prisma's, vensters, spiegels, metalen delen, etc.

Voorzorgsmaatregelen:

Richt niet op vlakken die kunnen reflecteren, zoals spiegels, of die
ongewenste reflecties kunnen veroorzaken.

Beschrijving Waarde

Maximaal uitgezonden vermogen < 5 mW c.w
Pulsduur (effectief) 2.2, 1.5, 1.1 ms
Puls herhaalfrequentie 0, 5, 7.5, 10 rps
Golflengte 620-690 nm
Straal divergentie < 1.5 mrad
Scanhoek 4° tot 40°

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page20

21

N

L

Labeling, Laser Klasse 3R

Laserstraling

Vermijd directe blootstelling van

het oog.

Klasse 3R Laserproduct
in overeenstemming met
IEC 60825-1 (2007-03)

P

0 <5 mW c.w.

λ = 620 - 690 nm

LASEROPENING

2

3R

1) Laserstraal

2) Schietloodstraal

1

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page21

22

Elektromagnetische compatibiliteit (EMC)

Beschrijving

Onder elektromagnetische compatibiliteit wordt verstaan de mogelijkheid
van het instrument om zonder problemen te functioneren in een omgeving
met elektromagnetische straling en elektrostatische ontladingen, zonder
daarbij storingen in andere apparaten te veroorzaken.

WAARSCHUWING

Elektromagnetische straling kan storingen veroorzaken in andere appa­ratuur. Hoewel het product voldoet aan strenge normen en richtlijnen op
dit gebied, kan FUTECH de mogelijkheid van storing in andere appa­ratuur niet volledig uitsluiten.

VOORZICHTIG

Er bestaat een risico, dat storingen kunnen worden veroorzaakt in andere
apparatuur, als het instrument wordt gebruikt in combinatie met accessoires
van andere fabrikanten, bijvoorbeeld veld-computers, personal computers,
twee-weg radio’s, niet-standaard kabels of externe accu's.

Voorzorgsmaatregelen:

Gebruik alleen de apparatuur en accessoires aanbevolen door FUTECH.
Indien gebruikt in combinatie met het instrument, voldoen deze aan de
strengste voorschriften en normen. Let bij gebruik van computers en
twee-weg radio's goed op de informatie betreffende elektromagnetische
compatibiliteit, zoals verstrekt door de fabrikant.

VOORZICHTIG

Storingen, veroorzaakt door elektromagnetische straling, kunnen
meetfouten veroorzaken.
Hoewel het instrument voldoet aan de strengste regelgeving en normen
op dit gebied, kan nooit de mogelijkheid worden uitgesloten, dat het
instrument kan worden gestoord door sterke elektromagnetische straling,
bijvoorbeeld vlak bij radiozenders, twee-weg radio's of dieselgeneratoren.

Voorzorgsmaatregelen:

Controleer onder deze omstandigheden of de verkregen meetresul­taten binnen de grenzen van redelijkheid liggen.

WAARSCHUWING

Als het instrument wordt gebruikt terwijl verbindingskabels, zoals snoe­ren voor externe voedingen of interfacekabels, slechts aan één zijde
zijn aangesloten, dan bestaat de mogelijkheid, dat de toegestane
stralingsniveaus worden overschreden en het correct functioneren van
het instrument negatief wordt beïnvloed.

Voorzorgsmaatregelen:

Terwijl het instrument in gebruik is, dienen de gebruikte verbind­ingskabels, bijvoorbeeld instrument naar externe voeding, instrument
naar computer, aan beide zijden te zijn aangesloten.

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page22

23

N

L

FCC-verklaring, geldig in de V.S.

WAARSCHUWING

Dit apparaat heeft in tests de grenswaarden aangehouden voor digitale
apparaten uit de klasse B, die zijn vastgelegd in paragraaf 15 van de
FCC-bepalingen.
Deze eisen zijn ontworpen om bescherming te bieden tegen schadelijke
invloeden van installatie in de woonomgeving.
Dit instrument genereert en gebruikt stralingsenergie en kan deze uitzen­den, indien niet geïnstalleerd en gebruikt volgens de voorschriften. Dit
kan schadelijke storingen veroorzaken bij radiocommunicatie.
Er wordt echter geen garantie gegeven dat storingen niet zullen
voorkomen in een bepaalde installatie.
Als dit instrument schadelijke storingen veroorzaakt in radio of
televisieontvangst, hetgeen kan worden vastgesteld door het uit en in te
schakelen, wordt de gebruiker de onderstaande maatregelen aanbevolen
om te proberen de storing te elimineren:

• De ontvangstantenne opnieuw richten of verplaatsen.

• De afstand tussen apparaat en ontvanger vergroten.

• Het apparaat aansluiten op een stopcontact van een andere
stroomkring, dan die waarop de ontvanger is aangesloten.

• Raadpleeg uw dealer of een ervaren radio/tv-technicus.

WAARSCHUWING

Wijzigingen of modificaties die niet uitdrukkelijk door FUTECH zijn toeges­taan, kunnen het recht van de gebruiker beëindigen om het apparaat te
gebruiken.

Dit product valt onder de regels en voorwaarden zoals beschreven in de
Internationale Beperkte Garantie, die kan worden gedownload van de
FUTECH home page op www.laseto.be. Bovengenoemde garantie is
exclusief en komt in plaats van alle andere garanties, regels of voor­waarden, uitgesproken of geïmpliceerd, feitelijk of voortvloeiend uit wet­geving, regelgeving of anderszins, met inbegrip van garanties, regels of
voorwaarden van verhandelbaarheid, geschiktheid voor specifieke
toepassingen, bevredigende kwaliteit en het niet maken van inbreuk, die
alle nadrukkelijk worden afgewezen.

Internationale Beperkte Garantie

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page23

24

Technische gegevens FUTECH NEXUS

Werkbereik Ø tot 60 m Diameter zonder ontvanger
(roterende straal) tot 200 m Diameter met ontvanger
Zelfstelnauwkeurigheid* ± 1 mm op 10 m
Automatische nivellering horizontaal, verticaal
Zelfstellend bereik ± 10%; ± 6°
Rotatiesnelheid 0, 300, 450, 600 rpm
Scanhoek instelbaar van 4° tot 40°
Laserdiode type 635 nm (zichtbaar)

Laserklasse 3R
Afmetingen (HBD) 156 mm x 154 mm x 197 mm
Gewicht met batterijen Ongeveer 1.5 kg
Batterijen Alkaline D-cells 2 x 1.5 V
Gebruiksduur - 70 h (Alkaline)
alkaline **
Werktemperatuur -10°C tot 50°C
Opslagtemperatuur -20°C tot 70°C
(zonder batterijen)
Bescherming IP IP54, stofdicht, spatwaterdicht

* Nauwkeurigheid is opgegeven bij 25°C
** Levensduur van de accu is afhankelijk van externe factoren

Technische gegevens

IR-AFSTANDBEDIENING

IR-bereik afstandbediening tot 30 m
Batterijen 1 AA alkaline batterij

ONTVANGER

Batterijen 1 9-volt type alkaline batterij

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page24

Manuel utilisateur

Français

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page25

26

Acquisition

Nous vous félicitons pour l'achat de ce laser rotatif FUTECH

Produit

Ce mode d'emploi contient d'importantes recommandations
de sécurité de même que des instructions concernant l'instal­lation et l'utilisation de l'équipement. Reportez-vous au
chapitre "Consignes de sécurité" pour de plus amples
informations.

Lisez attentivement ce manuel avant d'utiliser le produit.

Symboles

Les symboles utilisés dans ce manuel ont les significations suivantes:

DANGER

Indique une situation dangereuse qui, si elle n'est pas évitée, entraînera
de graves blessures.

AVERTISSEMENT

Indique une situation potentiellement dangereuse ou une utilisation non
conforme qui, si elle n'est pas évitée, peut entraîner de graves blessures.

ATTENTION

Indique une situation potentiellement dangereuse qui, si elle n'est pas
évitée, peut entraîner des blessures légères ou moyennement graves
et/ou causer des dommages matériels conséquents, des atteintes sensi­bles à l'environnement.

Introduction

Manual d’utilisation

Français

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page26

27

Introduction ........................................................................... 26

Caractéristiques .................................................................... 28

Vue du laser {A} ................................................................... 28

Vue du laser {B} ................................................................... 28

Fonctionnement de base ...................................................... 30

Comment utiliser le FUTECH NEXUS ...................................... 30

Fonctions des touches ........................................................... 30

Mode Automatique/Mode Manuel ........................................ 31

Alarme TILT .......................................................................... 31

Mode rotation …………………............................................... 32

Mode balayage …………………........................................... 32

Fixation murale ………………………....................................... 32

Pente manuelle ………………….............................................. 33

Accessoires ............................................................................ 33

Télécommande ..................................................................... 33

Détecteur ............................................................................. 34

Autres accessoires ................................................................ 34

Batteries ................................................................................. 35

Indicateur Faible charge ....................................................... 35

Remplacement des piles alcalines .......................................... 35

Ajustage de la précision ...................................................... 35

Remarques et responsabilités ................................................. 35

Contrôle de la précision de nivellement ................................. 36

Contrôle de la précision verticale .......................................... 36

Réglage du niveau de précision ………................................... 36

Dépannage ............................................................................ 37

Entretien et transport ............................................................ 38

Transport ............................................................................. 38

Stockage ............................................................................. 38

Nettoyage et séchage ........................................................... 39

Consignes de sécurité ........................................................... 39

Informations générales .......................................................... 39

Utilisation conforme .............................................................. 39

Limites d'utilisation ............................................................... 40

Responsabilités .................................................................... 40

Risques liés à l'utilisation ....................................................... 41

Classification laser ............................................................... 43

Compatibilité électromagnétique (CEM) .................................. 46

Caractéristiques techniques .................................................. 47

Sommaire

F

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page27

28

Caractéristiques

Le laser FUTECH NEXUS fournit aux spécialistes des travaux d'in­térieur de nombreux avantages qui rendent le travail plus facile et plus
précis.
Un laser complet avec de nombreuses fonctions, un laser très lumineux
pour une plus grande visibilité.

Vue du laser {A}

Voir le verso de la page de couverture, où figure une illustration du laser
{A} et du clavier {B}.

1) Tête rotative

2) Indications d'axe

3) Sortie du faisceau laser pour équerrage ou alignement vertical

4) Sortie du faisceau laser rotatif

5) Batteries

6) Insert horizontal pour trépied standard 5/8"

7) Capteurs pour télécommande

Vue du clavier {B}

Le clavier du laser FUTECH NEXUS comprend sept touches et trois
témoins LED.

1) Marche/Arrêt

2) Mode manuel

3) HAUT

4) BAS

5) Mode rotation

6) Mode balayage

7) Alarme TILT

8) LED - Indication mode manuel

9) LED - Faible charge Batterie

10) LED - Alarme TILT

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page28

29

Vue du clavier {B}

Vue du laser {A}

F

2 7

8

1

10

9

36

45

1

7

4

5

6

2 3

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page29

30

Comment utiliser le FUTECH NEXUS

Mise en station horizontale

Le laser peut être posé directement sur une surface stable et ferme ou peut
être fixé sur un trépied standard 5/8". On peut suspendre les lasers
FUTECH NEXUS à une ossature de plafond grâce au support mural
(en option).

Mise en station verticale

Le laser peut être posé directement sur une surface stable et ferme ou sur
un trépied standard 5/8". Pour une stabilité optimale il est recommandé
d'employer la fixation murale.

Mise sous tension du laser

Allumer le laser avec la touche Marche/Arrêt {B-1}. L'instrument effectue
un autotest, et le faisceau clignote pendant l'autocalage du laser. A la fin
du calage, la tête tourne. On peut activer l'alarme TILT ou commuter en mode
manuel (voir plus loin).
Le laser a une grande plage d'autocalage, mais s'il se trouve hors plage,
le faisceau va clignoter et la rotation ne se fera pas.

Témoins LED sur le clavier

Le témoin LED {B-9} clignote lentement en vert pendant le calage des
axes et émet une lumière continue après le calage.

Fonctions des touches

Les touches Haut/Bas du laser et des télécommandes ont des fonctions
qui varient selon le mode opératoire.

Fonctionnement de base

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page30

31

Mode

Mode automatique - Déplace le faisceau fixe Change la vitesse

rotation sens antihoraire/horaire de la tête

Mode automatique - Déplace le faisceau Change la largeur

balayage de balayage de balayage

sens antihoraire/horaire

Mode vertical - Déplace le plan verticale Change la vitesse

rotation gauche/droite de la tête

Mode vertical - Déplace le faisceau Change la largeur

balayage de balayage de balayage

sens antihoraire/horaire

Mode manuel - Modifie la pente Change la vitesse

rotation manuelle - incline le plan de la tête

Mode manuel - Déplace le faisceau Change la largeur

balayage de balayage de balayage

sens antihoraire/horaire

Mode Automatique/Mode Manuel

Le FUTECH NEXUS est par défaut en mode automatique avec auto­calage lorsqu’on le met en marche. Après le calage de l'instrument,
la tête se met à tourner a 600 rpm.

En mode manuel, il n'y a pas d'autocalage du laser: le faisceau tourne
même si le laser n'est pas calé. Le mode manuel peut donc s'utiliser pour
réaliser des plans inclinés comme des escaliers, des toits ou pour établir
des pentes manuelles. Voir les sections sur le réglage d'une pente en
mode manuel.

Alarme TILT

L'alarme TILT arrêtera le laser et émettra une alarme si la hauteur du
laser change, pour éviter des lectures incorrectes. Cette fonction n’est
fonctionnelle que si elle est activée.

• Pour activer cette fonction de sécurité, appuyer sur la touche {B-7}

après la mise sous tension du laser. La LED {B-10} clignotera rapidement pen-
dant l'autocalage du laser.

HAUT / BAS

boutons du laser et

GAUCHE / DROITE

boutons de la télécommande

HAUT / BAS

b

outons de la télécommande

F

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page31

32

• Trente secondes après le début de rotation de la tête, la LED

clignotera lentement pour signaler que l'alarme est activée.

• Si le laser se déplace en mode Alarme, la tête s'arrêtera de tourner,

le faisceau laser sera désactivé, toutes les LEDs clignotent en rouge.

• Appuyer sur la touche Marche/Arrêt {B-1} pour désactiver l'alarme.

Appuyer une nouvelle fois sur la touche Marche/Arrêt {B-1} pour revenir
aux valeurs par défaut (600 rpm, mode automatique).

Mode Rotation

Il y a 3 vitesses de rotation de la tête: 300, 450, 600 rpm. Par défaut, la vitesse
est réglée sur 600 rpm. La visibilité du laser est plus forte à de faibles vitesses.

• Pour augmenter la vitesse de rotation {B-5}, appuyer une fois sur la touche,
pour avoir le mode point, deux fois pour 300 rpm, et 3 fois pour 450 rpm.
Enfin si vous souhaitez revenir à 600 rpm appuyer une fois de plus.

• Lorsque vous êtes en mode point, ce dernier peut être déplacé à droite
ou a gauche en utilisant les flèches sur le clavier {B-3 et B-4}. Il est égale­ment possible de régler la tête manuellement pour positionner le point du
faisceau.
Pour redemarrer la rotation, appuyer sur la touche {B-5}.

Mode Balayage

Le mode Balayage est conseillé pour les applications intérieures. Il
permet de voir le faisceau laser à une certaine distance.
La valeur par défaut est la largeur “medium”. Le faisceau laser est plus
visible sur des petites dimensions.

• Pour effectuer un balayage, appuyer sur la touche {B-6}.

• Pour augmenter la longueur de balayage, appuyer sur la touche {B-6}.

• On peut déplacer le faisceau de balayage à droite ou à gauche au
moyen des touches HAUT/BAS.

Fixation murale

Pour les applications en intérieur, pour la réalisation de murs ou de cloi­sons par exemple, il est recommandé d’utiliser la fixation murale.

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page32

33

Mise en station pour pentes Manuelles

Le FUTECH NEXUS peut s'utiliser pour la réalisation manuelle de pentes
pour escaliers, plafonds inclinés, applications spéciales, etc.
Pour des pentes jusqu'à 10%, mettre le laser en station à l'horizontale et
utiliser la télécommande pour régler la pente conformément aux
instructions ci-dessous.
En mode manuel complet, l'unité ne se cale pas toute seule et la tête continue
de tourner. Le plan laser peut être incliné dans un axe ou les deux.

Pour utiliser le laser en mode manuel complet:

• Après la mise sous tension du laser et l'autocalage, appuyer sur la
touche Auto/Manuel {B-2}.
La LED Axe X {B-8} signale que le mode manuel est activé et que l'on
peut régler la pente dans l'axe X.

• Appuyer sur la touche HAUT/BAS (pente manuelle) {B-3 ou B-4} pour
régler la pente dans l'axe X.
Pour ajuster la pente dans l'axe Y, réappuyer sur la touche Auto/Manuel
{B-2}. La LED {B-8} clignotera pour signaler que le mode manuel est
activé et que l'on peut régler la pente dans l'axe Y.
Rester appuyé sur la touche Auto/Manuel pour sortir du mode manuel et
retourner au mode automatique.

Accessoires

Télécommande

La télécommande possède cinq touches :

1) GAUCHE

2) DROITE

3) Scan - Mode rotation

4) HAUT

5) BAS
Se référer au tableau de la section Fonctions des touches qui décrit ces

fonctions.

• La LED rouge sur la partie supérieure de la télécommande clignote à
chaque pression de bouton pour signaler la transmission du signal au laser.

• Pile - Pour ouvrir le compartiment et remplacer la pile, pousser le
couvercle dans le sens de la flèche. La télécommande exige une pile
alcaline AA.

1

3

2
5

4

F

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page33

34

Autres accessoires

• Les lunettes laser améliorent la visibilité du faisceau laser dans un
environnement très lumineux.

• La cible d'ossature s'utilise pour visualiser le faisceau lors de travaux de
plafond.

Détecteur

1) Touche marche/arrêt :
allumer/éteindre le récepteur

2) Touche de réglage du volume :
changement du volume du
signal sonore

3) Touche de réglage de la
sensibilité :
modification de la sensibilité
(1 mm / 3 mm)

Bloc de touches

1) Sensibilité: fine, 1 mm (standard)

2) Sensibilité: grossière, 3 mm

3) Etat de charge des batteries:
chargé

4) Etat de charge des batteries:
déchargé

5) Signal sonore moyen

6) Signal sonore fort

7) Signal sonore coupé

8) Déplacer le récepteur vers le bas

9) Déplacer le récepteur vers le haut

Icônes

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page34

35

Indicateur Faible charge

Quand la charge des piles est faible, la LED rouge {B-9} clignote
lors de l'utilisation. Les piles doivent alors être remplacées dès que pos­sible. Lorsque les piles sont déchargées le laser arretera de tourner et La LED
faible charge restera allumée.

Remplacement des piles alcalines

Effectuer les opérations suivantes pour remplacer les piles alcalines du
laser.

• Utiliser une pièce de monnaie ou un petit tournevis pour enlever le cou­vercle du compartiment situé au dos du laser fermé à l’aide d’une vis.

• Insérer deux piles alcalines neuves (type D ou LR20) en respectant la
polarité (+ et -) comme indiqué à l'intérieur de la trappe batterie. Toujours
changer les deux piles en même temps.

• Remettre le couvercle du compartiment en place et le fermer avec une
pièce de monnaie ou un tournevis.

Batteries

Ajustage de la précision

Remarques et responsabilités

• Il revient à l'utilisateur de suivre les instructions suivantes et de vérifier
régulièrement la précision de l'instrument et du travail.

• Le laser est réglé. Il est recommandé de contrôler la précision du laser
à la réception du laser et à des intervalles réguliers par la suite en vue
de la maintenir. Si le laser exige un ajustage, contacter le centre SAV le plus
proche.

F

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page35

36

• L'ajustage de la précision devrait être exclusivement effectué par une
personne qualifiée connaissant les principes de base d'une telle
opération.

Contrôle de la précision de nivellement

Pour vérifier le niveau de précision du laser, placer l'instrument sur une
surface plane, horizontale ou sur un trépied à environ 30 mètres d'un
mur.

• Régler l'axe X de façon qu'il soit perpendiculaire au mur. Attendre la
fin de l'autocalage (approximativement une minute après le début de
rotation du laser).
Marquer ensuite la position du faisceau (position 1).

• Tourner le laser de 180°. Attendre la fin de l'autocalage et marquer le
côté opposé au premier axe (position 2).

• Régler l'axe Y en tournant le laser de 90° de façon que cet axe soit per­pendiculaire au mur. Attendre la fin de l'autocalage, puis marquer la
position du faisceau (position 3).

• Tourner le laser de 180°. Attendre la fin de l'autocalage et marquer le
côté opposé à l'axe Y (position 4).

• Le laser se situe dans sa plage de précision si les quatre repères se trou­vent à ±3 mm du centre.

Contrôle de la précision verticale

Pour vérifier la précision verticale du laser, placer l'instrument en position
couchée sur une surface plane, horizontale à environ 15-30 mètres
d'un mur.

• Accrocher un fil à plomb au mur.

• Déplacer le laser jusqu'à ce que le faisceau rotatif vertical soit aligné
sur le fil à plomb.

• Si le faisceau rotatif n'est pas d'aplomb, il faut l'ajuster.

Réglage du niveau de précision

Si le contrôle nécessite d’être réajuster, une aide en ligne peut être
trouvée sur le site www.laseto.be

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page36

37

Dépannage

Causes et solutions possibles

Le laser se trouve probablement en dehors de la plage
d’autocalage 10%

• Contrôler la mise en station et recaler le trépied si
nécessaire.

• Si le problème persiste, envoyé le laser à un point
SAV agrée.

Ce symptôme peut être provoqué par des piles ayant
une faible charge ou étant déchargées.

• Contrôler, remplacer ou charger les piles.

• Si les piles ne sont pas en cause, contacter le
service SAV.

L’ouverture de sortie du laser est sale.

• Nettoyer les fenêtres du laser et du détecteur pour
augmenter la portée.

• Si les fenêtres ne sont pas en cause, contacter le
service SAV.

Contrôler le fonctionnement de la télécommande.

• Vérifier si le laser est allumé.

• Il se peut que la télécommande soit en dehors de la
plage de travail.

• Diriger la télécommande directement vers le laser pour
bénéficier de toute sa portée.

• La charge de la batterie de la télécommande peut
être faible.

Contrôler le fonctionnement du détecteur

• Le laser ne tourne pas. Il est en train de se caler ou une
alarme de hauteur est active.

• Il se peut que le détecteur soit en dehors de la plage de
travail.

• La charge de la batterie peut être faible.

La fonction Alarme de Hauteur du FUTECH NEXUS
est en général désactivée sur l’instrument à la livraison.

Symptôme

Le faisceau laser
clignote mais il n’ y
a pas d’autocalage
ou de rotation.

Le laser ne s’allume
pas.

La portée du laser
est réduite.

La télécommande IR
ne fonctionne pas.

Le détecteur laser
ne fonctionne pas
correctement.

L'alarme de hauteur
ne fonctionne pas.

F

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page37

38

Transport

Transport sur le terrain

Lors du transport sur le terrain, s'assurer toujours de

• transporter le produit dans son coffret d'origine

• transporter le trépied en travers de l'épaule, le produit monté dessus
restant à la verticale.

Transport dans un véhicule automobile

Ne jamais transporter le produit dans un véhicule sans le fixer, car
il pourrait s'abîmer gravement en raison des chocs et des vibrations.
Toujours le transporter dans le coffret et le fixer.

Expédition

Pour tout transport par train, avion ou bateau, utiliser l'emballage
intégral d'origine composé du coffret de transport et du carton d'ex­pédition ou un emballage équivalent. Le produit sera ainsi protégé
des chocs et vibrations.

Expédition, transport des piles

Pour l'expédition ou le transport des batteries, le responsable du pro­duit doit s'assurer que les réglementations nationale et internationale en
vigueur sont appliquées.
Avant le transport ou l'expédition, contacter la société chargée du trans­port.

Ajustage de terrain

Après le transport, vérifier les paramètres d'ajustage de terrain indiqués
dans ce manuel d'utilisation avant d'utiliser le produit.

Stockage

Produit

Respecter les valeurs limites de température de stockage, particulièrement
en été si l'équipement se trouve dans un véhicule. Se reporter au chapitre
caractéristiques techniques pour de plus amples informations sur les
températures limites.

Ajustage de terrain

Après de longues périodes de stockage, vérifier les paramètres d'ajustement de
terrain indiqués dans ce manuel d'utilisation avant d'utiliser le produit.

Piles alcalines

En cas de stockage prolongé de l'équipement, sortir les piles alcalines
du produit pour éviter tout risque de fuite.

Entretien et transport

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page38

39

Nettoyage et séchage

Produit et accessoires

• Souffler la poussière des pièces optiques.

• Ne jamais toucher le verre avec les doigts.

• Utiliser un chiffon propre et doux, sans peluche, pour le nettoyage.
Au besoin, imbiber légèrement le chiffon d'eau ou d'alcool pur.

• Ne pas utiliser d'autres liquides qui pourraient abîmer les composants
en polymère.

Eléments embués

• Sécher le produit, le coffret de transport, la mousse et les accessoires à
une température maximale de 40°C et les nettoyer.

• Ne les remballer que s'ils sont complètement secs.

Câbles et connecteurs

• Les connecteurs doivent être propres et secs.

• Souffler pour enlever toutes les impuretés logées dans les connecteurs
des câbles de liaison.

Informations générales

Description

Les consignes suivantes ont pour but de permettre au responsable du
produit et à l'opérateur d'anticiper les risques liés à l'utilisation du
produit afin de les éviter.
Le responsable du produit doit s'assurer que tous les utilisateurs com­prennent et respectent les consignes qui suivent.

Utilisation conforme

Utilisation autorisée

• Le produit génère un plan laser horizontal pour les applications
d'alignement.

• Le produit peut être mis en station sur son propre socle, sur un sup­port mural ou sur un trépied.

• Le faisceau laser peut être détecté au moyen d'un détecteur laser.

• Ce produit se destine à des travaux d'intérieur.

Consignes de sécurité

F

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page39

40

Utilisation non conforme

• Utilisation du produit sans instruction préalable.

• Utilisation hors des limites d'application.

• Désactivation des systèmes de sécurité.

• Retrait des avertissements.

• Ouverture du produit à l'aide d'outils, comme par exemple un
tournevis, interdite sauf mention expresse pour certaines fonctions.

• Modification ou transformation du produit.

• Utilisation de produits présentant des défauts ou dégâts éminemment
reconnaissables.

• Utilisation d'accessoires d'autres fabricants non agréés.

• Mesures de sécurité inappropriées dans la zone de travail, par exemple
lors de mesures sur des routes ou à proximité.

• Aveuglement intentionnel de tiers.

• Commande de machines, d'objets en mouvement ou application de surveil­lance similaire sans installation de contrôle et de sécurité supplémentaire.

AVERTISSEMENT

Une utilisation non conforme peut entraîner des blessures, des dysfonc­tionnements et des dommages matériels. Le responsable du produit est
tenu d'informer l'utilisateur sur les dangers et sur les mesures préventives.
L'utilisateur est seulement autorisé à se servir du produit s'il a été
formé au préalable.

Limites d'utilisation

Environnement

Adapté à une utilisation dans des milieux habitables par l'être humain. Non
adapté à une utilisation dans des environnements agressifs ou explosifs.

DANGER

Le responsable du produit doit se renseigner auprès des autorités
locales compétentes et des experts en sécurité avant d'effectuer des
travaux dans des zones à risques, à proximité d'installations électriques
ou dans des situations similaires.

Responsabilités

Fabricants d'accessoires autres que la societé FUTECH

Les fabricants d'accessoires autres que la societé FUTECH utilisés avec le
produit sont responsables de l'élaboration, de la mise en pratique et de
la diffusion de concepts de sécurité relatifs à leurs produits ainsi que de
l'efficacité de ces concepts en combinaison avec le matériel de FUTECH.

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page40

41

Responsable du produit

Obligations incombant au responsable du produit:

• comprendre les consignes de sécurité du produit et les instructions du
manuel d'utilisation.

• être familiarisé avec la législation locale en matière de sécurité et
prévention des accidents.

AVERTISSEMENT

Le responsable du produit doit s'assurer que celui-ci est utilisé conformément
aux instructions. Cette personne est également responsable de la formation
du personnel utilisant le produit et de la sécurité de l'équipement utilisé.

Risques liés à l'utilisation

AVERTISSEMENT

L'absence d'instruction, ou une instruction incomplète, peut donner lieu à
une manipulation incorrecte ou à une utilisation non conforme de
l'équipement. Il peut en résulter des accidents entraînant des dommages
corporels, matériels et environnementaux.

Précautions:

Tous les utilisateurs doivent suivre les consignes de sécurité indiquées par
le fabricant et les directives du responsable du produit.

ATTENTION

Attention aux mesures incorrectes prises par un produit défectueux suite
à une chute ou une utilisation non conforme, une modification, un long
stockage ou un transport.

Précautions:

Effectuer régulièrement des mesures d'essai et les ajustages de terrain
mentionnés dans le manuel d'utilisation, surtout si le produit a été
soumis à une utilisation anormale de même qu'avant et après des
mesures importantes.

DANGER

En raison du risque d’électrocution, il est très

dangereux d’utiliser des cannes et mires à
proximité d’installations électriques telles que des câbles électriques ou
des lignes de chemin de fer électrifiées.

F

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page41

42

Précautions:

Se tenir à bonne distance des installations électriques. S’il est indispensable de
travailler dans cet environnement, prendre d’abord contact avec les autorités
responsables de la sécurité des installations électriques et suivre leurs instructions.

AVERTISSEMENT

En cas d'utilisation de ce produit avec des accessoires, par exemple des
mâts, mires et cannes, il y a un risque de foudroiement.

Précautions:

Ne pas utiliser ce produit par temps d'orage.

AVERTISSEMENT

Des mesures de sécurité inadéquates sur le lieu de travail peuvent conduire
à des situations dangereuses, par exemple en relation avec la circulation,
des chantiers et des installations industrielles.

Précautions:

S'assurer que le lieu de travail présente toujours de bonnes conditions de
sécurité. Respecter les réglementations officielles en matière de sécurité,
de prévention des accidents et de la circulation routière.

ATTENTION

Si les accessoires utilisés avec le produit ne sont pas correctement fixés et
que le produit est soumis à un choc mécanique, par exemple une chute
ou des coups, il peut s'abîmer ou provoquer des blessures.

Précautions:

Lors de la mise en station du produit, veiller à ce que les accessoires soient
bien adaptés, montés, fixés et calés. Protéger le produit des chocs
mécaniques.

ATTENTION

Lors du transport, de l'expédition ou de l'élimination des batteries, il y a
un risque d'incendie dû aux influences mécaniques non compatibles.

Précautions:

Avant d'expédier le produit, ôter les piles.

AVERTISSEMENT

Des contraintes mécaniques fortes, des températures ambiantes
élevées ou une immersion dans des liquides peuvent entraîner des
fuites, incendies ou explosions des batteries.

Précautions:

Protéger les piles des chocs et des températures ambiantes trop
élevées. Ne pas laisser tomber les piles et ne pas les plonger dans des
liquides.

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page42

43

AVERTISSEMENT

S'assurer que les bornes des piles n'entrent pas en contact avec des
objets métalliques.

ATTENTION

Pendant le fonctionnement du produit, on peut se coincer les doigts avec
les pièces mobiles.

Précautions:

Se tenir à distance des pièces en mouvement.

AVERTISSEMENT

Une élimination non conforme du produit présente les dangers suivants:

• La combustion d’éléments en polymère produit un dégagement de gaz
toxiques nocifs pour la santé.

• Il existe un risque d’explosion des piles si elles sont endommagées ou
exposées à de fortes températures; elles peuvent alors provoquer des
brûlures, des intoxications, une corrosion ou libérer des substances
polluantes.

• Une destruction inadéquate accroît le risque d'une utilisation non con­forme du produit par une personne non autorisée. Il peut en résulter des
blessures graves pour l'utilisateur et pour des tiers de même que la
libération de substances polluantes.

Précautions:

Ne vous débarrassez pas du produit en le jetant avec les ordures
ménagères. Eliminer le produit selon la réglementation
nationale en vigueur dans le pays concerné. Seul le personnel
autorisé peut avoir accès au produit.

Classification laser

Informations générales

Le laser rotatif génère un faisceau visible rouge qui sort de la tête rota­tive.
Le produit laser à tête rotative immobile fait partie de la
classe laser 3R selon:

• CEI 60825-1 (2007-03): "Sécurité des appareils à laser"

Produits de classe laser 3R :

Il peut être dangereux de regarder directement dans le faisceau (faible
risque oculaire), en particulier en cas d'exposition intentionnelle. Les
risques de blessure avec les produits de classe laser 3R sont limités:

F

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page43

44

a) parce qu'une exposition intentionnelle se fait rarement dans les pires

conditions d'alignement du faisceau sur la pupille, par exemple, ou
d'accommodation.
b) à cause de la marge de sécurité inhérente dans les limites d'exposition au
rayonnement laser (MPE).
c) parce qu'un éclairage lumineux, dans le cas d'un rayonnement visible,
entraîne des mouvements de protection réflexes.

AVERTISSEMENT

Les produits de classer laser 3R devraient être considérés comme potentielle­ment dangereux.

Précautions :

Eviter une exposition oculaire directe au faisceau. Ne pas pointer le faisceau
sur autrui.

AVERTISSEMENT

Les risques ne se réfèrent pas seulement au faisceau direct, mais aussi au fais­ceau réfléchi sur des surfaces réfléchissantes telles que les prismes, fenêtres,
miroirs, surfaces métalliques, etc.

Précautions :

Ne jamais viser des surfaces intrinsèquement réfléchissantes, comme des
miroirs, ou susceptibles de produire des réflexions involontaires.

Description Valeur

Puissance de rayonnement maximale < 5 mW c.w.
Durée d'impulsion (effective) 2.2 , 1.5, 1.1 ms
Fréquence de répétition de l'impulsion 0, 5, 7.5, 10 rps
Longueur d'onde 620-690 nm
Divergence du rayon < 1.5 mrad
Angle de balayage de 4° a 40°

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page44

LASEROPENING

2

1

45

Rayonnement laser

Eviter une exposition oculaire

directe

Appareil à laser de classe 3R

selon

CEI 60825-1 (2007-03)

P0 <5 mW c.w.

λ = 620 - 690 nm

Marquage, laser de classe 3R

1) Faisceau laser

2) Faisceau d'aplomb

3R

F

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page45

46

Compatibilité électromagnétique (CEM)

Description

Le terme de compatibilité électromagnétique désigne la capacité du pro­duit à fonctionner dans un environnement à rayonnement électromagné­tique et à décharges électrostatiques et ce, sans causer des interférences
électromagnétiques avec un autre équipement.

AVERTISSEMENT

Un rayonnement électromagnétique peut interférer avec d'autres instru­ments. Bien que le produit remplisse les sévères directives et normes en
vigueur dans ce domaine.

ATTENTION

Un risque d'interférence demeure en utilisant des accessoires fabriqués par des
tiers, comme par exemple des ordinateurs de terrain, PC, talkies-walkies,
câbles non standard ou batteries externes.

Précautions:

Utiliser seulement l'équipement et les accessoires recommandés.
Combinés au produit, ils remplissent les strictes dispositions des direc­tives et normes. Tenir compte des informations sur la compatibilité
électromagnétique communiquées par le fabricant lorsqu'on utilise des
ordinateurs et talkieswalkies.

ATTENTION

Les interférences dues au rayonnement électromagnétique peuvent entraîner
des mesures erronées.
Bien que le produit remplisse les strictes directives et normes en vigueur dans
ce domaine, FUTECH ne peut entièrement exclure la possibilité d'inter­férences électromagnétiques à proximité d'émetteurs radio, de talkies­walkies ou de groupes électrogènes diesel.

Précautions:

Vérifier la plausibilité des résultats obtenus dans ces conditions.

AVERTISSEMENT

Si le produit est utilisé avec des câbles de connexion dont une seule extrémité
est raccordée (des câbles d’alimentation extérieure, d’interface, etc.), le ray­onnement électromagnétique peut dépasser les tolérances fixées et perturber
le fonctionnement d’autres appareils.

Précautions:

Les câbles de connexion (reliant le produit à la batterie externe, à
l’ordinateur, etc.) doivent être raccordés à leurs deux extrémités
durant l’utilisation du produit.

AVERTISSEMENT

Les changements ou modifications n'ayant pas été expressément approu­vés dans le cadre de la conformité peuvent restreindre les droits d'utili­sation de l'équipement.

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page46

47

TÉLÉCOMMANDE

Portée infrarouge de Jusqu’à 30 mètres
la télécommande

Piles 1 pile alcaline AA

RECEPTEUR

Piles 1 pile alcaline de 9 Volts

SPECIFICATIONS FUTECH NEXUS

Portée Ø jusqu'à 60 m de diamètre sans détecteur

jusqu'à 200 m de diamètre avec détecteur
Précision d'autocalage* ± 1 mm à 10 m
Autocalage Horizontal/Vertical
Plage d'autocalage ± 10%; ± 6°
Vitesse de rotation 0, 300, 450, 600 rpm
Angle de balayage entre 4° et 40°
Diode laser 635 nm (rouge)

Classe 3R
Dimensions (HLP) 156 mm x 154 mm x 197 mm
Poids avec piles Approx. 1.5 kg
Batteries Alcaline D-cells 2 x 1.5 V
Durée de vie des piles 70 h (Alcaline)
Alcalines**
Température -10° C à 50° C
de travail
Température -20° C à 70° C
de stockage (sans piles)
Indice de protection IP54, étanche à la poussière et

à l'eau de ruissellement

Caractéristiques techniques

* Précision définie à 25° C
** La durée de vie des piles dépend de l'environnement

F

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page47

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page48

Bedienungsanleitung

Deutsch

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page49

50

Bedienungsanleitung

Deutsch

Erwerb

Herzlichen Glückwunsch zum Kauf Ihres neuen Rotationslasers von
FUTECH .

Produkt

Diese Gebrauchsanweisung enthält neben den
Hinweisen zur Verwendung des Produkts auch wichtige
Sicherheitshinweise. Siehe Abschnitt Sicherheitshinweise

für weitere Informationen.

Lesen Sie die Gebrauchsanweisung vor der Inbetriebnahme des Produkts
sorgfältig durch.

Symbole

Die in dieser Gebrauchsanweisung verwendeten Symbole haben fol­gende Bedeutung:

GEFAHR

Unmittelbare Gebrauchsgefahr, die zwingend schwere Personenschäden
oder den Tod zur Folge hat.

WARNUNG

Gebrauchsgefahr oder sachwidrige Verwendung, die schwere
Personenschäden oder den Tod bewirken kann.

VORSICHT

Gebrauchsgefahr oder sachwidrige Verwendung, die nur geringe
Personenschäden, aber erhebliche Sach-, Vermögens- oder
Umweltschäden bewirken kann.

Einführung

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page50

51

Einführung ........................................................................... 50

Merkmale .............................................................………….. 52

Lasereinheit - Überblick {A} ..................................…………..... 52

Tasten - Überblick {B} ...........................................……………. 52

Grundfunktionen ....................................................…………. 54

Verwendung der FUTECH NEXUS............................................ 54

Tastenfunktionen ...................................................………….... 54

Automatischer/Manueller Modus .........................…………...... 55

TILT Alarm Modus .....................................................……….. 55

Rotationsmodus ..................……………………………………….. 56

Scanmodus .………………………………………………………... 56

Wandhalterung …………………………………………………....... 56

Einrichtung für manuelle Neigung .........………………………..... 56

Zubehör ................................................................................. 57

Fernbedienung ..................................................................... 57

Empfänger ........................................................................... 58

Weiteres Zubehör ................................................................. 58

Batterien ................................................................................ 59

LED Niedriger Batteriestand ................................................... 59

Austausch der Alkalibatterien ................................................. 59

Genauigkeitsjustierung ........................................................ 59

Hinweise und Zuständigkeiten ................................................ 59

Überprüfung der Nivelliergenauigkeit ...................................... 60

Überprüfung der vertikalen Genauigkeit .................................. 60

Eistellung der Nivelliergenauigkeit .......................................... 60

Störungsbehebung ............................................................... 61

Wartung und Transport ....................................................... 62

Transport ............................................................................. 62

Lagerung ............................................................................. 62

Reinigen und Trocknen .......................................................... 63

Sicherheitshinweise .............................................................. 63

Allgemeines ......................................................................... 63

Verwendungszweck .............................................................. 63

Einsatzgrenzen ..................................................................... 64

Verantwortungsbereiche ........................................................ 64

Gebrauchsgefahren .............................................................. 65

Laserklassifizierung ............................................................... 68

Elektromagnetische Verträglichkeit (EMV) ................................. 69

FCC Hinweis, gültig in den USA ............................................. 70

Internationale Herstellergarantie ........................................ 71

Technische Daten ................................................................... 72

D

Inhalt

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page51

52

Merkmale

Der FUTECH NEXUS bietet zahlreiche nützliche Funktionen für
Innenanwendungen, die die Arbeit vereinfachen und die Präzision
steigern:

Lasereinheit - Überblick {A}

Beachten Sie Abbildung {A} die einen Überblick über die Lasereinheit
enthält, bzw. Abbildung {B} mit einem Überblick über die Tasten.

1) Rotorkopf

2) Indexmarkierungen

3) Lot- oder Fluchtstrahlaustritt

4) Laserstrahlaustritt

5) Batterien

6) 5/8"-11 Stativgewinde für horizontale Aufstellung

7) Fernbedienungsempfänger

Tasten - Überblick {B}

Das Bedienfeld des FUTECH NEXUS besteht aus sieben Tasten und drei
LED-Anzeigen.

1) EIN/AUS

2) Manuell

3) AUF

4) AB

5) Rotation

6) Scanning

7) TILT Alarm

8) LED - Manuell

9) LED - Niedriger Batteriestand

10) LED - TILT Alarm

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page52

53

D

Tastatur {B}

Gerät {A}

2 7

8

1

10

9

36

45

1

7

4

5

6

2 3

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page53

54

Verwendung des FUTECH NEXUS

Horizontale Aufstellung

Der Laser kann auf ein 5/8"-11 Stativ gesetzt oder auf eine fixe, stabile
Oberfläche gestellt werden.
Der FUTECH NEXUS lässt sich mit Hilfe der Wandhalterung (optional) an
der Deckenkonstruktion befestigen.

Vertikale Aufstellung

Der Laser kann mit dem Rücken auf eine fixe, stabile Oberfläche
gelegt werden. Für erhöhte Stabilität Wandhalterung (optional) verwenden.

Einschalten des Lasers

Laser mit der Taste Ein/Aus {B-1} einschalten. Nach dem Einschalten
führt der Laser einen Selbsttest durch.
Der Strahl blinkt, während sich der Laser selbsttätig nivelliert. Danach
beginnt sich der Rotorkopf zu drehen. Wählen Sie nun zwischen TILT
Alarm und manuellem Modus (siehe entsprechenden Abschnitt).
Der Laser verfügt über einen grossen Selbstnivellierbereich. Wird dieser
dennoch überschritten, blinkt der Laser und der Rotorkopf dreht sich nicht.

LED-Neigungsanzeiger

Die LED-Neigungsanzeiger {B-9} blinken langsam grün, während sich
die Achsen Nivellieren und bleibt grün wenn die Achsen nivelliert sind.

Tastenfunktionen

Die Tasten AUF/AB sind je nach Betriebsmodus mit unterschiedlichen
Funktionen belegt. Die untenstehende Tabelle erläutert die einzelnen
Tastenfunktionen im jeweiligen Betriebsmodus.

Grundfunktionen

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page54

55

D

Modus

Automatischer Modus Bewegt stationären Ändert

Drehen Strahl Kopfgeschwindigkeit

Automatischer Modus Bewegt Scanlinie Ändert

Scannen Scanbreite

Liegender Modus Bewegt Vertikalebene Ändert

Drehen Kopfgeschwindigkeit

Liegender Modus Bewegt Scanlinie Ändert

Scannen Scanbreite

Manueller Modus Neigt Ebene Ändert

Drehen Kopfgeschwindigkeit

Manueller Modus Bewegt Scanlinie Ändert

Scannen Scanbreite

Automatischer / Manueller Modus

Beim Einschalten befindet sich der FUTECH NEXUS immer im automa­tischen Modus und nivelliert sich selbsttätig.
Nach Abschluss der Selbstnivellierung beginnt sich der Laserkopf mit
600 rpm zu drehen.

Im manuellen Modus nivelliert sich der Laser nicht selbsttätig. Der Strahl
rotiert dementsprechend auch, wenn der Laser nicht nivelliert ist.

TILT Alarm Modus

Die Funktion TILT Alarm stoppt den Laser automatisch, wenn der Laser
bewegt wird, um Fehlmessungen zu vermeiden. Diese Funktion muss
vor der Verwendung aktiviert werden.

• Zur Aktivierung nach dem Einschalten des Lasers Taste TILT Alarm

{B-7} drücken. Die LED TILT Alarm {B-10} blinkt schnell, während sich
der Laser selbsttätig nivelliert.

A

UF/AB

laser und

LINKS-RECHTS

Fernbedienung

AUF/AB

Fernbedienung

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page55

56

• 30 Sekunden nach dem Beginn der Kopfdrehung blinkt die LED

langsam und zeigt damit an, dass die Funktion TILT Alarm aktiviert ist.

• Wird der Laser bei aktiviertem TILT Alarm bewegt, stoppt die
Kopfdrehung und der Laserstrahl erlischt, die ganzen LEDs wird rot
blinken.

• Schalten Sie den Laser durch Betätigen der EIN/AUS Taste aus, und
unmittelbar danach wieder ein (600 rpm).

Rotationsmodus

Der Laserkopf kann auf drei verschiedene Drehgeschwindigkeiten
eingestellt werden: 0, 300, 450, 600 rpm. Die Standardeinstellung liegt
bei 600 rpm. Der Laserstrahl ist bei niedrigeren Drehzahlen besser sichtbar.

• Um die Rotationsgeschwindigkeit zu verändern, Taste {B-5} drücken.

• Wird der Strahl gestoppt, kann der Laserpunkt mit Hilfe der Tasten
AUF/AB {B-3 bzw. B-4} bewegt werden.

Scanmodus

Bei Innenanwendungen erlaubt der Scanmodus eine bessere
Sichtbarkeit des Strahls.

• Zur Aktivierung des Scanmodus Taste Scan {B-6} drücken.
Der Strahl blinkt, bis sich der Laser selbsttätig nivelliert hat.

• Um die Scanlinie zu verlängern, Taste Scan {B-6} drücken.

• Die Scanlinie kann mit Hilfe der Tasten AUF/AB {B-3 bzw. B-4}
nach Links bzw. rechts bewegt werden.

Die Wandhalterung

Im Innenbereich, beispielsweise bei der Installation einer Trennwand,
abgehängte Decke und einer Trockenmauer, wird die Verwendung der
Wandhalterung empfohlen.

Einrichtung für manuelle Neigung

Mit dem FUTECH NEXUS können manuell Neigungen für spezielle
Anwendungen, z. B. Treppen, geneigte Decken etc. erstellt werden.
Neigungen bis 10%: Laser in horizontalen Modus versetzen und
Neigung mit Hilfe der Fernbedienung anhand der folgenden
Anweisungen einstellen.

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page56

57

D

Im manuellen Modus nivelliert sich die Einheit nicht selbsttätig und der Kopf
dreht sich weiter. Die Laserlichtebene lässt sich in einer oder beiden
Dimensionen neigen.

Verwendung des Lasers im manuellen Modus:

Laser einschalten und abwarten, bis die Selbstnivellierung abgeschlossen
ist. Taste Automatischer / Manueller Modus {B-2} drücken. Die LED {B-8}
leuchtet kontinuierlich, um anzuzeigen dass der manuelle Modus aktiviert ist
und die Neigung in der X-Achse eingestellt werden kann.

Tasten AUF/AB {B-3 bzw. B-4} drücken, um die Neigung der X-Achse
einzustellen.

Zur Einstellung der Neigung der Y-Achse Taste Manueller Modus {B-2}
erneut drücken. Die LED {B-8} blinkt rot, um anzuzeigen dass der manuelle
Modus aktiviert ist und die Neigung der Y-Achse eingestellt werden kann.

Tasten AUF/AB {B-3 bzw. B-4} drücken, um die Neigung der Y-Achse
einzustellen.

Taste Manueller Modus {B-2} lange drücken, um den manuellen Modus zu
verlassen und in den automatischen Modus zurückzukehren.

Zubehör

Fernbedienung

Die Fernbedienung verfügt über fünf Tasten.

1) Links

2) Rechts

3) Scan- / Rotationsmodus

4) OBEN

5) UNTEN

Für eine Funktionsbeschreibung siehe Tabelle "Tastenfunktionen".
Die rote LED an der Oberseite der Fernbedienung blinkt bei jedem

Tastendruck. Dies signalisiert die Übertragung von Informationen an den Laser.

• Batterie: Zum Öffnen des Batteriefachs und Wechseln der Batterie
Abdeckung in Pfeilrichtung bewegen.

1

3

2
5

4

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page57

58

Weiteres Zubehör

• Eine Laserbrille verbessert die Sichtbarkeit des Laserstrahls in einer
hellen Umgebung.

• Die Deckenzieltafel kommt bei der Montage abgehängter Decken
zum Einsatz. Die Zieltafel lässt sich mit Hilfe eines Magneten an der
Deckenkonstruktion befestigen.

Empfänger

1) Ein- / Aus-Taste:
Empfänger ein- / ausschalten

2) Lautstärketaste: Änderung der
Lautstärke des Signaltons

3) Empfindlichkeitstaste:
Änderung der Empfindlichkeit
(1mm / 3 mm)

Tastenfeld

1) Batteriestatus: voll

2) Batteriestatus: niedrig

3) Empfindlichkeit: fein, 1 mm
(Standard)

4) Empfindlichkeit: grob, 3 mm

5) Signalton laut

6) Signalton mittel

7) Signalton aus

8) Empfänger nach unten bewegen

9) Empfänger nach oben bewegen

Anzeigesymbole

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page58

59

D

LED Niedriger Batteriestand

Wenn der Ladezustand der Batterien niedrig ist, fängt die LED {B-9} an
zu blinken. Wenn die Batterie leer ist, wird die Rotation des Laserkopfes
stoppen, und die LED {B-9} leuchtet kontinuierlich.

Austausch der Alkalibatterien

Zum Austausch der Alkalibatterien des Lasers folgendermassen vorgehen:

• Batteriefach mit Hilfe einer Münze oder eines kleinen Schraubendrehers
entnehmen.

• Zwei neue Alkalibatterien (D oder LR20) polrichtig laut Angabe auf dem
Boden des Batteriefachs einsetzen. Beim Batterieaustausch immer beide
Batterien gleichzeitig ersetzen.

Batterien

Genauigkeitsjustierung

Hinweise und Zuständigkeiten

• Es ist Aufgabe des Anwenders, die Gebrauchsanweisung zu befolgen
und die Genauigkeit des Instruments und der durchgeführten Arbeiten
regelmässig zu überprüfen.

• Der Laser wird im Werk nach einer festgelegten Genauigkeits­spezifikation justiert. Es wird empfohlen, die Genauigkeit Ihres Lasers
beim Erhalt sowie regelmässig beim Gebrauch zu prüfen, um
sicherzustellen, dass die Genauigkeit beibehalten wird. Wenn Ihr Laser
justiert werden muss, setzen Sie sich mit Ihrem autorisierten
Servicezentrum in Verbindung.

• Die Genauigkeitsjustierung darf nur von einem qualifizierten Fachmann
durchgeführt werden, der die Grundprinzipien der Justierung versteht.

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page59

60

Überprüfung der Nivelliergenauigkeit

Um die Nivelliergenauigkeit des Lasers zu kontrollieren, Produkt ca. 30 m
von einer Wand entfernt auf eine ebene, horizontale Fläche oder ein
Stativ stellen.

• X-Achse so ausrichten, dass sie rechtwinklig zur Wand steht. Dem Laser
Zeit geben, sich vollständig selbst zu nivellieren (ca. eine Minute ab
Drehbeginn). Position des Strahls (Position 1) markieren.

• Laser um 180° drehen. Geben Sie dem Laser Zeit, sich selbst zu nivel­lieren und markieren Sie die entgegengesetzte Seite der ersten Achse
(Position 2).

• Y-Achse des Lasers durch Drehen um 90° so ausrichten, dass diese
Achse rechtwinklig zur Wand steht. Geben Sie dem Laser Zeit, sich voll­ständig selbst zu nivellieren und markieren Sie die Strahlposition (Position 3).

• Laser um 180° drehen. Geben Sie dem Laser Zeit, sich selbst zu nivel­lieren und markieren Sie die entgegengesetzte Seite der Y-Achse (Position 4).

• Der Laser befindet sich innerhalb seiner Genauigkeitsspezifikation,
wenn die vier Markierungen innerhalb von ±3 mm vom Mittelpunkt
liegen.

Überprüfung der vertikalen Genauigkeit

Zur Kontrolle der vertikalen Genauigkeit des Lasers, Einheit in liegender
Position ca. 15-30 m von einer Wand entfernt auf eine ebene, horizontale
Fläche legen. Siehe Abbildung auf der hinteren, inneren Umschlagseite
dieser Gebrauchsanweisung.

• Schnurlot an der Wand befestigen.

• Laser bewegen, bis der vertikale rotierende Strahl am Schnurlot aus­gerichtet ist.

• Befindet sich der rotierende Strahl nicht im Lot, ist eine Justierung
erforderlich.

Einstellung der Nivelliergenauigkeit

Eine genauere Beschreibung des Justiervorganges finden Sie auch online
auf der Homepage unter www.laseto.be.

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page60

61

D

Störungsbehebung

Mögliche Ursachen und Lösungen

Möglicherweise befindet sich die Einheit ausserhalb
des Selbstnivellierbereichs von 10%.

• Aufstellung überprüfen und gegebenenfalls Stativ neu
einrichten.

• Löst sich das Problem durch diese Massnahme nicht,
Laser zur Wartung in ein autorisiertes Servicezentrum
bringen.

Dies kann auf einen niedrigen Batterieladezustand
bzw. leere Batterien zurückzuführen sein.

• Batterien überprüfen, ersetzen oder aufladen.

• Ist der Batterieladezustand ausreichend, Laser zur
Wartung in ein autorisiertes Servicezentrum bringen.

Verschmutzung kann die Laserleistung verringern.

• Fenster von Laser und Empfänger reinigen, um eine
höhere Reichweite zu erzielen.

• Sind die Fenster sauber, Laser zur Wartung in ein
autorisiertes Servicezentrum bringen.

Ordnungsgemässes Funktionieren der Fernbedienung
überprüfen.

• Überprüfen, ob der Laser eingeschaltet ist.

• Überprüfen, ob sich die Fernbedienung ausserhalb
der Reichweite befindet.

• Fernbedienung unmittelbar auf den Laser richten, um
eine höhere Reichweite zu erzielen.

• Der Ladezustand der Batterie der Fernbedienung ist
möglicherweise zu niedrig.

Ordnungsgemässes Funktionieren des Empfängers
überprüfen.

• Der Laser dreht sich nicht. Das Produkt nivelliert sich
oder es wurde TILT Alarm ausgelöst.

• Überprüfen, ob sich der Empfänger ausserhalb der
Reichweite befindet.

• Der Ladezustand der Batterie des Laserempfängers ist
möglicherweise zu niedrig.

Die Funktion TILT Alarm des FUTECH NEXUS ist grund­sätzlich ausgeschaltet. Sie muss vom Benutzer aktiviert
werden.

Symptom

Der Laserstrahl
blinkt, die Einheit
nivelliert sich jedoch
nicht selbsttätig und
dreht sich nicht.

Der Laser lässt sich
nicht einschalten.

Die Reichweite des
Lasers verringert
sich.

Die IR­Fernbedienung
funktioniert nicht.

Der Laserempfänger
funktioniert nicht
ordnungsgemäss.

TILT Alarm
funktioniert nicht.

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page61

62

Transport

Transport im Feld

Achten Sie beim Transport Ihrer Ausrüstung im Feld immer darauf, dass Sie

• das Produkt entweder im Originaltransportbehälter transportieren,

• oder das Stativ mit aufgesetztem und angeschraubtem Produkt aufrecht
zwischen den Stativbeinen über der Schulter tragen.

Transport im Auto

Transportieren Sie das Produkt niemals lose im Auto. Das Produkt kann
durch Schläge und Vibrationen stark beeinträchtigt werden. Es muss
daher immer im Transportbehälter transportiert und entsprechend
gesichert werden.

Versand

Verwenden Sie für den Transport des Produkts per Bahn, Flugzeug
oder Seefracht immer die Originalverpackung von FUTECH
(Transportbehälter und Versandkarton) bzw. einen entsprechenden
Ersatz. Die Verpackung sichert das Produkt gegen Schläge und
Vibrationen.

Versand, Transport Batterien

Beim Transport oder Versand von Batterien ist der Betreiber dafür verant­wortlich, die national und international gültigen Vorschriften und
Bestimmungen einzuhalten. Kontaktieren Sie vor dem Transport oder
Versand Ihr lokales Personen- oder Frachttransportunternehmen.

Feldjustierung

Kontrollieren Sie nach längerem Transport Ihrer Ausrüstung vor Gebrauch
die in dieser Gebrauchsanweisung angegebenen Feldjustierparameter.

Lagerung

Produkt

Beachten Sie bei der Lagerung Ihrer Ausrüstung den Lagertemperatur­bereich, speziell im Sommer, wenn Sie Ihre Ausrüstung im
Fahrzeuginnenraum aufbewahren. Die einzuhaltenden Temperaturgrenzwerte
finden Sie im Abschnitt "Technische Daten".

Feldjustierung

Kontrollieren Sie nach längerer Lagerung Ihrer Ausrüstung vor Gebrauch
die in dieser Gebrauchsanweisung angegebenen Feldjustierparameter.

Alkalibatterien

Entfernen Sie bei längerer Lagerung die Alkalibatterien aus dem
Produkt, um ein Auslaufen zu verhindern.

Wartung und Transport

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page62

63

D

Reinigen und Trocknen

Produkt und Zubehör

• Staub von optischen Teilen abblasen.

• Glas nicht mit den Fingern berühren.

• Nur mit einem sauberen und weichen Lappen reinigen. Falls nötig mit
Wasser oder reinem Alkohol etwas befeuchten.

• Keine anderen Flüssigkeiten verwenden, da diese die Kunststoffteile
angreifen können.

Nass gewordene Produkte

• Produkt, Transportbehälter, Schaumstoffeinsätze und Zubehör bei
höchstens 40°C abtrocknen und reinigen.

• Ausrüstung erst wieder einpacken, wenn sie völlig trocken ist.

Kabel und Stecker

• Stecker dürfen nicht verschmutzen und sind vor Nässe zu schützen.

• Verschmutzte Stecker der Verbindungskabel ausblasen.

Allgemeines

Beschreibung

Die folgenden Anweisungen sollen sowohl den Betreiber als auch den
Benutzer des Produktes in die Lage versetzen, Gefahren beim Betrieb
vorauszusehen und zu vermeiden.
Der Betreiber hat sicherzustellen, dass alle Benutzer diese Hinweise
verstehen und befolgen.

Verwendungszweck

Bestimmungsgemässe Verwendung

• Das Instrument emittiert zu Ausrichtzwecken eine horizontale oder
vertikale Laserebene.

• Das Gerät kann auf seiner Bodenplatte, der Wandhalterung oder
auf einem Stativ aufgestellt werden.

• Der Laserstrahl lässt sich mit Hilfe eines Laserempfängers erfassen.

• Dieses Produkt wurde für den Einsatz in Innenräumen konzipiert.

Sicherheitshinweise

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page63

64

Sachwidrige Verwendung

• Verwendung des Produkts ohne Instruktion.

• Verwendung ausserhalb der Einsatzgrenzen.

• Unwirksammachen von Sicherheitseinrichtungen.

• Entfernen von Hinweis- oder Warnschildern.

• Öffnen des Produktes mit Werkzeugen, z.B. Schraubenzieher, sofern
nicht ausdrücklich für bestimmte Fälle erlaubt.

• Durchführung von Umbauten oder Veränderungen am Produkt.

• Inbetriebnahme nach Zweckentfremdung.

• Verwendung des Produkts mit offensichtlich erkennbaren Mängeln
oder Schäden.

• Verwendung von Zubehör anderer Hersteller, das von FUTECH
nicht ausdrücklich genehmigt ist.

• Ungenügende Absicherung der Arbeitsumgebung, z.B. bei der
Verwendung auf oder in der Nähe von Strassen.

• Absichtliche Blendung Dritter.

• Steuerung von Maschinen, bewegten Objekten oder Über­wachungsanwendungen ohne zusätzliche Kontroll- und Sicherheits­einrichtungen.

WARNUNG

Möglichkeit einer Verletzung, einer Fehlfunktion und Entstehung von
Sachschaden bei sachwidriger Verwendung. Der Betreiber informiert den
Benutzer über Gebrauchsgefahren des Produkts und schützende
Gegenmassnahmen. Das Produkt darf erst dann in Betrieb genommen
werden, wenn der Benutzer instruiert ist.

Einsatzgrenzen

Umwelt

Für den Einsatz in dauernd für Menschen bewohnbarer Atmosphäre
geeignet; nicht einsetzbar in aggressiver oder explosiver Umgebung.

GEFAHR

Lokale Sicherheitsbehörden und Sicherheitsverantwortliche sind durch den
Betreiber zu kontaktieren, bevor in gefährdeter Umgebung, in der Nähe
von elektrischen Anlagen oder in ähnlichen Situationen gearbeitet wird.

Verantwortungsbereiche

Hersteller des Produkts

Die LASETO NV - Ondernemersstraat 4 - 2500 LIER - BELGIUM
Phone: [phone] - www.laseto.be, kurz FUTECH, ist verant­wortlich für die sicherheitstechnisch einwandfreie Lieferung des
Produktes inklusive Gebrauchsanweisung und Originalzubehör.

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page64

65

D

Hersteller von Fremdzubehör für Produkte von FUTECH

Hersteller von Fremdzubehör für das Produkt sind verantwortlich für die
Entwicklung, Umsetzung und Kommunikation von Sicherheitskonzepten
für ihre Produkte und deren Wirkung in Kombination mit dem Produkt
von FUTECH.

Betreiber

Für den Betreiber gelten folgende Pflichten:

• Er versteht die Schutzinformationen auf dem Produkt und die
Instruktionen in der Gebrauchsanweisung.

• Er kennt die ortsüblichen, betrieblichen Sicherheitsund Unfall­verhütungsvorschriften.

• Er benachrichtigt FUTECH umgehend, wenn am Produkt und bei dessen
Anwendung Sicherheitsmängel auftreten.

WARNUNG

Der Betreiber ist verantwortlich für die bestimmungsgemässe Verwendung
des Produkts, den Einsatz seiner Mitarbeiter, deren Instruktion und die
Betriebssicherheit des Produkts.

Gebrauchsgefahren

WARNUNG

Fehlende oder unvollständige Instruktion können zu Fehlbedienung oder
sachwidriger Verwendung führen. Dabei können Unfälle mit schweren
Personen-, Sach-, Vermögens- und Umweltschäden entstehen.

Gegenmassnahmen:

Alle Benutzer befolgen die Sicherheitshinweise des Herstellers und die
Weisungen des Betreibers.

VORSICHT

Vorsicht vor fehlerhaften Messergebnissen beim Verwenden eines
Produktes, nach einem Sturz oder anderen unerlaubten Beanspru­chungen, Veränderungen des Produktes, längerer Lagerung oder Transport.

Gegenmassnahmen:

Führen Sie periodisch Kontrollmessungen und die in der Gebrauchsanweisung
angegebenen Feldjustierungen durch. Besonders nach übermässiger
Beanspruchung des Produkts, und vor und nach wichtigen Messaufgaben.

GEFAHR

Beim Arbeiten mit Messlatten und Stöcken
in unmittelbarer Umgebung von elek­trischen Anlagen wie Freileitungen oder
Eisenbahnen besteht akute Lebensgefahr
aufgrund eines elektrischen Schlages.

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page65

66

Gegenmassnahmen:

Halten Sie einen ausreichenden Sicherheitsabstand zu elektrischen Anlagen ein.
Ist das Arbeiten in solchen Anlagen zwingend notwendig, so sind vor der
Durchführung dieser Arbeiten die für diese Anlage zuständigen Stellen oder
Behörden zu benachrichtigen und deren Anweisungen zu befolgen.

WARNUNG

Wenn das Produkt mit Zubehör wie zum Beispiel Mast, Messlatte oder
Lotstock verwendet wird, erhöht sich die Gefahr von Blitzeinschlag.

Gegenmassnahmen:

Verwenden Sie das Produkt nicht bei Gewitter.

WARNUNG

Ungenügende Absicherung bzw. Markierung Ihrer Baustelle kann zu
gefährlichen Situationen im Strassenverkehr, auf Baustellen, in
Industrieanlagen usw. führen.

Gegenmassnahmen:

Achten Sie immer auf ausreichende Absicherung Ihrer Baustelle. Beachten
Sie die länderspezifischen gesetzlichen Sicherheits- und Unfallverhütungs­vorschriften und Strassenverkehrsverordnungen.

VORSICHT

Bei nicht fachgerechter Anwendung des Produktes besteht die
Möglichkeit, dass durch mechanische Einwirkungen, z.B. Sturz oder
Schlag, oder durch nicht fachgerechte Adaption von Zubehör Ihr Produkt
beschädigt, Schutzvorrichtungen unwirksam oder Personen gefährdet
werden.

Gegenmassnahmen:

Achten Sie bei der Aufstellung Ihres Produkts darauf, dass das Zubehör
fachgerecht adaptiert, montiert, fixiert und verriegelt ist. Schützen Sie Ihr
Produkt vor mechanischen Einwirkungen.

VORSICHT

Beim Transport, Versand oder bei der Entsorgung von Batterien kann bei
unsachgemässen, mechanischen Einwirkungen auf die Batterie
Brandgefahr entstehen.

Gegenmassnahmen:

Versenden oder entsorgen Sie Ihr Produkt nur mit entladenen Batterien.
Betreiben Sie dazu das Produkt, bis die Batterien entladen sind. Beim
Transport oder Versand von Batterien ist der Betreiber dafür verant­wortlich, die national und international gültigen Vorschriften und
Bestimmungen einzuhalten. Kontaktieren Sie vor dem Transport oder
Versand Ihr lokales Personen- oder Frachttransportunternehmen.

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page66

67

D

WARNUNG

Starke mechanische Belastungen, hohe Umgebungstemperaturen oder
das Eintauchen in Flüssigkeiten können zum Auslaufen, Brand oder
zur Explosion der Batterien führen.

Gegenmassnahmen:

Schützen Sie die Batterien vor mechanischen Einwirkungen und hohen
Umgebungstemperaturen. Batterien nicht in Flüssigkeiten werfen oder ein­tauchen.

WARNUNG

Beim Kurzschluss der Batteriekontakte, z.B. beim Aufbewahren und
Transportieren von Batterien in der Tasche von Kleidungsstücken, wenn
die Batteriekontakte mit Schmuck, Schlüsseln, metallisiertem Papier oder
anderen Metallgegenständen in Berührung kommen, können Batterien
überhitzen und es besteht Verletzungs- oder Brandgefahr.

Gegenmassnahmen:

Stellen Sie sicher, dass die Batteriekontakte nicht mit metallischen
Gegenständen in Berührung kommen.

VORSICHT

Beim Betrieb des Produkts können Gliedmassen von beweglichen Teilen
eingeklemmt werden.

Gegenmassnahmen:

Halten Sie einen entsprechenden Sicherheitsabstand zu den beweglichen
Teilen.

WARNUNG

Bei unsachgemässer Entsorgung des Produkts können folgende Ereignisse
eintreten:

• Beim Verbrennen von Kunststoffteilen entstehen giftige Abgase, an
denen Personen erkranken können.

• Batterien können explodieren und dabei Vergiftungen, Verbrennungen,
Verätzungen oder Umweltverschmutzung verursachen, wenn sie
beschädigt oder stark erwärmt werden.

• Bei leichtfertigem Entsorgen ermöglichen Sie unberechtigten Personen,
das Produkt sachwidrig zu verwenden. Dabei können Sie sich und Dritte
schwer verletzen sowie die Umwelt verschmutzen.

Gegenmassnahmen:

Das Produkt darf nicht im Hausmüll entsorgt werden. Entsorgen
Sie das Produkt sachgemäss. Befolgen Sie die länderspezifis­chen Entsorgungsvorschriften.

WARNUNG

Lassen Sie die Produkte nur von einer von FUTECH autorisierten Servicestelle
reparieren.

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page67

68

Laserklassifizierung

Der Kopf des Rotationslasers emittiert einen sichtbaren roten Laserstrahl.
Bei dem Laserprodukt mit stationärem Rotorkopf handelt es sich um ein
Gerät der Laserklasse 3R gemäss:

• IEC 60825-1 (2007-03): “Sicherheit von Laser- Einrichtungen”.

Produkte der Laserklasse 3R:

Der direkte Blick in den Laserstrahl kann gefährlich sein (niedrige
Gefährdung der Augen), insbesondere wenn die Augen absichtlich in
den Strahl gerichtet werden. Das Verletzungsrisiko durch Produkte der
Laserklasse 3R ist insofern begrenzt, als
a) beim versehentlichen Blick in den Laserstrahl kaum der schlimmste Fall
auftreten wird, in dem der Laserstrahl direkt auf die Pupille ausgerichtet ist,
b) die maximal zulässige Laserstrahlungsbelastung einen inhärenten
Sicherheitsrahmen bietet,
c) der Mensch eine naturlich Neigung dazu besitzt, heller, sichtbarer
Strahlung auszuweichen.

Beschreibung Wert

Maximale Strahlungsleistung < 5 mW c.w.
Impulsdauer (effektiv) 2.2, 1.5, 1.1 ms
Impulswiederholfrequenz 0, 5, 7.5, 10 rps
Wellenlänge 620-690 nm
Strahldivergenz < 1.5 mrad
Scanwinkel 4° bis 40°

WARNUNG:

Aus sicherheitstechnischer Sicht sollten Geräte der Laserklasse 3R als
potenziell gefährlich eingestuft werden.

Gegenmassnahmen:

Nicht direkt in den Strahl blicken. Strahl nicht auf Menschen richten.

WARNUNG

Mögliche Gefahren gehen nicht nur von direkten Laserstrahlen, sonder
auch von reflektierten Strahlen aus, die von von Prismen, Fenstern,
Spiegeln, metallischen Oberflächen etc. zurückgeworfen werden.

Gegenmassnahmen:

Zielen Sie keine Flächen an, die wie ein Spiegel reflektieren oder unbe­absichtigte Reflexionen hervorrufen.

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page68

69

D

Elektromagnetische Verträglichkeit (EMV)

Beschreibung

Als elektromagnetische Verträglichkeit bezeichnen wir die Fähigkeit der
Produkte, in einem Umfeld mit elektromagnetischer Strahlung und
elektrostatischer Entladung einwandfrei zu funktionieren, ohne elek­tromagnetische Störungen in anderen Geräten zu verursachen.

Aufklebers, Laser Class 3R

Laserstrahlung

Direkte Bestrahlung der Augen

vermeiden

Produkt der Laserklasse 3R

nach

IEC 60825-1 (2007-03)

P0 <5 mW c.w.

λ = 620 - 690 nm

3R

1) Laserstrahl

2) Lotstrahl

LASEROPENING

2

1

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page69

70

WARNUNG

Möglichkeit einer Störung anderer Geräte durch elektromagnetische
Strahlung. Obwohl die Produkte die strengen Anforderungen der ein­schlägigen Richtlinien und Normen erfüllen, kann FUTECH die
Möglichkeit einer Störung anderer Geräte nicht ganz ausschliessen.

VORSICHT

Möglichkeit einer Störung anderer Geräte, wenn Sie das Produkt in
Kombination mit Fremdgeräten verwenden, z.B. Feldcomputer, PC,
Funkgeräte, diverse Kabel oder externe Batterien.

Gegenmassnahmen:

Verwenden Sie nur von FUTECH empfohlene Ausrüstung bzw. Zubehör.
Nur empfohlene Ausrüstung bzw. Zubehör erfüllt in Kombination mit dem
Produkt die strengen Anforderungen der einschlägigen Richtlinien und
Normen. Achten Sie bei Verwendung von Computern und Funkgeräten
auf die herstellerspezifischen Angaben über die elektromagnetische
Verträglichkeit.

VORSICHT

Möglichkeit von fehlerhaften Messergebnissen bei Störungen durch
elektromagnetische Strahlung. Obwohl das Produkt die strengen
Anforderungen der einschlägigen Richtlinien und Normen erfüllt, kann
FUTECH die Möglichkeit nicht ganz ausschliessen, dass intensive elek­tromagnetische Strahlung das Produkt stört; z.B. die Strahlung in unmit­telbarer Nähe von Rundfunksendern, Funksprechgeräten, Diesel­Generatoren usw.

Gegenmassnahmen:

Bei Messungen unter diesen Bedingungen, Messergebnisse auf
Plausibilität überprüfen.

WARNUNG

Bei Betreiben des Produkts mit einseitig am Instrument eingesteckten
Kabeln (z.B. externes Speisekabel, Schnittstellenkabel etc.) kann eine
Überschreitung der zulässigen elektromagnetischen Strahlungswerte
auftreten. Dadurch können andere Geräte gestört werden.

Gegenmassnahmen:

Während dem Gebrauch des Produkts müssen Kabel beidseitig (z.B.
Instrument / externe Batterie, Instrument / Computer etc.) eingesteckt sein.

FCC Hinweis, gültig in den USA

WARNUNG

Dieses Produkt hat in Tests die Grenzwerte eingehalten, die in
Abschnitt 15 der FCC-Bestimmungen für digitale Geräte der Klasse B
festgeschrieben sind.

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page70

71

D

Diese Grenzwerte sehen für die Installation in Wohngebieten einen aus­reichenden Schutz vor störenden Abstrahlungen vor.
Geräte dieser Art erzeugen und verwenden Hochfrequenzen und können
diese auch ausstrahlen. Sie können daher, wenn sie nicht den
Anweisungen entsprechend installiert und betrieben werden, Störungen
des Rundfunkempfanges verursachen.
Es kann aber nicht garantiert werden, dass bei bestimmten Installationen
nicht doch Störungen auftreten können.
Falls dieses Gerät Störungen des Radio- oder Fernsehempfangs verur­sacht, was durch Aus- und Wiedereinschalten des Gerätes festgestellt
werden kann, ist der Benutzer angehalten, die Störungen mit Hilfe fol­gender Massnahmen zu beheben:

• Die Empfangsantenne neu ausrichten oder versetzen.

• Den Abstand zwischen Gerät und Empfänger vergrössern.

• Das Gerät an die Steckdose eines Stromkreises anschliessen, der unter­schiedlich ist zu dem des Empfängers.

• Lassen Sie sich von Ihrem Händler oder einem erfahrenen Radio- und
Fernsehtechniker beraten.

WARNUNG

Änderungen oder Modifikationen, die nicht ausdrücklich von FUTECH
genehmigt wurden, können das Recht des Anwenders einschränken, das
Gerät in Betrieb zu nehmen.

Internationale Herstellergarantie

Dieses Produkt unterliegt den in der internationalen Herstellergarantie fest­gelegten Bedingungen. Die internationale Herstellergarantie steht auf der
Homepage von FUTECH unter www.laseto.be zum Download bereit.
Die vorerwähnte Garantieerklärung gilt ausschliesslich und ersetzt alle
anderen ausdrücklichen oder stillschweigenden Garantien, Bedingungen
und Bestimmungen, seien sie tatsächlicher oder gesetzlicher Natur,
einschliesslich solcher, welche sich auf die marktübliche Qualität, die
Eignung für einen bestimmten Gebrauch, zufriedenstellende Qualität oder
Beachtung der Rechte Dritter beziehen, welche alle ausdrücklich
ausgeschlossen werde.

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page71

72

Technische Daten FUTECH NEXUS

Arbeitsbereich Ø Bis zu 60m Durchmesser, ohne Empfänger
(rotierender Strahl) Bis zu 200m Durchmesser, mit Empfänger
Genauigkeit der ± 1 mm bis 10 m
Selbstnivellierung*
Automatische Nivellierung Horizontal, Vertikal
Selbstnivellierbereich ± 10%; ± 6°
Rotationsdrehzahlen 0, 300, 450, 600 rpm
Scanwinkel variabel zwischen 4° und 40°
Laserdiode 635 nm (rot)

Laserklasse 3R
Abmessungen (H x B x T) 156 mm x 154 mm x 197 mm
Gewicht mit Batterien Ca.1.5 kg
Batterien Alkaline D-Zellen 2 x 1.5 V
Batterielebensdauer - 70 h (Alkaline)
Alkali **
Betriebstemperatur -10°C à 50°C
Lagertemperatur -20°C bis 70°C
(ohne Batterien)
Wasserbeständigkeit IP54, staubgeschützt,

spritzwassergeschützt

* Genauigkeit definiert bei 25°C
** Batterielebensdauer abhängig von den Umweltbedingungen

Technische Daten

FERNBEDIENUNG

Reichweite IR bis zu 30 m
Batterien eine AA-Alkalibatterie

EMPFÄNGER

Batterien 1 St. 9V Blockbatterie

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page72

User manual

English

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page73

74

User Manual

English

Purchase

Congratulations on the purchase of a new Rotating Laser from FUTECH.

Product

This manual contains important safety directions as well
as instructions for setting up the product and operating it.
Refer to "Safety Directions" for further
information.

Read carefully through the User Manual before you switch on the product.

Symbols

The symbols used in this manual have the following meanings:

DANGER

Indicates an imminently hazardous situation which, if not avoided, will
result in death or serious injury.

WARNING

Indicates a potentially hazardous situation or an unintended use which, if
not avoided, could result in death or serious injury.

CAUTION

Indicates a potentially hazardous situation or an unintended use which, if
not avoided, may result in minor or moderate injury and / or appreciable
material, financial and environmental damage.

Introduction

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page74

75

Introduction............................................................................ 74

Features................................................................................ 76

Laser Overview {A} .............................................................. 76

Keypad Overview {B} ........................................................... 76

Basic Operation .................................................................... 78

How to use your FUTECH NEXUS ........................................... 78

Button Functions..................................................................... 78

Automatic / Manual modes ................................................... 79

TILT Alert mode...................................................................... 79

Rotation mode …………………………..................................... 80

Scanning mode ………………………….................................... 80

Wall Mount ………………………………................................... 80

Set-up manual slopes……………………................................... 81

Accessories ............................................................................ 81

Remote Control ..................................................................... 81

Receiver …........................................................................... 82

Other accessories ................................................................. 82

Batteries ................................................................................. 83

Low battery Indicator ............................................................ 83

Replacing alkaline batteries ................................................... 83

Check and Adjust ................................................................. 83

Notes and Responsibilities ..................................................... 83

Checking level accuracy ........................................................ 84

Checking vertical accuracy .................................................... 84

Adjusting level accuracy ……………….................................... 84

Troubleshooting .................................................................... 85

Care and Transport................................................................ 86

Transport.............................................................................. 86

Storage ............................................................................... 86

Cleaning and Drying ............................................................ 87

Safety Directions ................................................................... 87

General ............................................................................... 87

Intended Use......................................................................... 87

Limits of Use ......................................................................... 88

Responsibilities ..................................................................... 88

Hazards of Use .................................................................... 89

Laser Classification ............................................................... 91

Electromagnetic Compatibility (EMC) ...................................... 94

FCC Statement, Applicable in U.S. ......................................... 94

International Limited Warranty ........................................... 95

Technical Data ....................................................................... 96

E

N

Contents

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page75

76

Features

The FUTECH NEXUS laser offers the interior contractor many great fea­tures to make work easier and more accurate.
A complete laser, with all needed functions, a bright beam for
high visibility, with very compact dimensions.

Laser Overview {A}

See the diagram of the laser {A} and keypad {B} corresponding to these
callouts.

1) Rotating head

2) Axes indications

3) Plumb or square beam laser beam aperture

4) Rotating laser beam aperture

5) Batteries

6) 5/8"-11 Tripod mount for horizontal setup

7) Sensors for remote control signal

Keypad Overview {B}

The keypad for the FUTECH NEXUS laser has seven buttons and three LED
indicators.

1) On / Off

2) Manual Mode

3) UP

4) DOWN

5) Rotation Mode

6) Scan

7) TILT (Elevation) Alert

8) LED - Manual mode indication

9) LED - Level Status / Battery

10) LED - TILT indication

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page76

77

E

N

Keypad Overview {B}

Laser Overview {A}

2 7

8

1

10

9

36

45

1

7

4

5

6

2 3

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page77

78

How to use your FUTECH NEXUS

Horizontal Setup

The laser can be mounted on a 5/8"-11 tripod or placed directly on a
solid, stable surface. FUTECH NEXUS can be suspended from a ceiling
grid using the wall mount (optional).

Vertical Setup

The laser can be placed directly on its back on a solid, stable surface. For
more stability, it is recommended to use the wall mount (optional).

Turning on the laser

Turn on the laser with the On/Off key {B-1}. It does a self-test and the
beam blinks while the laser is self- leveling. After it is leveled, the head
rotates. You can choose TILT Alert mode or change to manual mode (see
later sections).
The laser has a wide self-leveling range; however, if the laser is set up out
of the leveling range, the laser beam will continue to blink and the
rotation will not start.

LED indication

The LED indicator {B-9} slowly blinks green while the axes are leveling
and stays on when both axis has reached a level position.

Button Functions

The UP/DOWN buttons on the laser and the remote control buttons have
multiple functions depending on the mode of operation. Please refer to the
chart below to better understand their functionality.

Basic Operation

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page78

79

E

N

Mode

Automatic mode - Switches to point Cycle through the

rotating mode rotating speed

Automatic mode - Moves scan Cycle through the

scanning CW/CCW scanning width

Laydown mode - Slope Cycle through the

rotating rotating speed

Laydown mode - Moves scan CW/CCW Cycle through the

scanning scanning width

Manual mode - Slope Cycle through the

rotating rotating speed

Manual mode - Moves scan CW/CCW Cycle through the

scanning scanning width

Automatic / Manual modes

The FUTECH NEXUS is in automatic, self-leveling mode when turned on.
Once the instrument has self-leveled, the laser head will start rotating with
600 rpm.

In manual mode, the laser does not self-level; this means that the beam will
rotate even if the laser is not leveled. It can therefore be used on inclined
planes such as stairs, roofs, or when manual grade setting is required. See
later section on setting slope in manual modes.

TILT Alert mode

The TILT feature stops the laser automatically if the laser is disturbed, pre­venting inaccurate readings. It functions only when activated.

• To activate this safeguard feature, keep pressed the TILT key {B-7} after

turning on the laser. The TILT LED {B-10} will blink rapidly while the laser is
initializing the TILT mode.

UP / DOWN

L

aser buttons and

R

IGHT / LEFT

remote buttons

U

P / DOWN

r

emote buttons

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page79

80

• Thirty seconds later, the LED will blink slowly, indicating the TILT Alert

function is activated.

• If the laser is disturbed while in TILT Alert mode, the head will stop

rotating, the beam will turn off, all LEDs will blink red.

• Press the ON/Off key to turn off the TILT Alert function. Press again the

ON/OFF key to have the unit going back to the default settings (600 rpm,
automatic mode).

Rotation mode

The head rotates at three speeds: 0, 300, 450, 600 rpm. The default setting
is 600 rpm. The laser beam is more visible at slower rotation speeds.

• To cycle through the rotation speeds press the key {B-5}. Press once to
get to point mode, twice to 300 rpm, three times to get to 450 rpm. One
more time to get back to 600 rpm.

• When in point mode, the point can be moved to the right or left using
the UP/DOWN keys {B-3 and B-4}. It is also possible to move the head
manually to position the beam point.

To start rotation again, press the key {B-5}.

Scanning mode

For interior applications, scanning mode allows you to see the beam
easier at a distance.
The default width has medium dimension. The laser beam is more visible
at small width.

• To scan press the key {B-6}.

• To cycle through the scan width, press the key {B-6}.

• The scanning beam can be moved to the right or left using the
UP/DOWN keys {B-3 and B-4}.

Wall Mount

For interior application, such as drywall installation, it is recommended to
use the wall mount.
Use the tripod thread to fix the mount to the laser.

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page80

81

E

N

Set-up for manual slopes

The FUTECH NEXUS can be used to manually create slopes for special
applications, stairways, sloped ceilings, etc.

For slopes up to 10%, set up the laser in horizontal mode and use the
keypad or remote to set the slope following the instructions below.

In full manual mode, the unit will not self-level on both axis, meanwhile
the head will continue to rotate. The plane of laser light can be tilted in
either one or both planes.

To use the laser in full manual mode:

• After turning the laser on and allowing it to self-level, press the Manual
button {B-2}. The LED {B-8} will be on, indicating that the laser is in man­ual mode and you can set slope in the X-axis.

• Press UP/DOWN keys to adjust the slope of the X-axis.

Press the Manual key {B-2} once more to set slope on Y-axis. The LED
{B-8} blinks to indicate that the laser is in manual mode and you can set
slope in the Y-axis.
Keep pressed the Manual Key {B-2} key to exit the manual mode and
return to the automatic mode.

Accessories

Remote Control

The Remote Control has five buttons.

1) LEFT

2) RIGHT

3) Scan / Rotation Mode

4) UP

5) DOWN

Please refer to the table in "Button Functions" to better understand their
functionality.

• The red LED at the top of the remote will flash each time a button is
pressed, indicating that the remote is transmitting to the laser.

• Battery - To open the battery compartment and change the battery,
push the battery cover in the direction of the arrow. The remote control
requires alkaline battery.

1

3

2
5

4

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page81

82

Receiver

1) ON/OFF key:
switch the receiver on/off

2) Beeper key: change the sound
level of the beeper

3) Sensitivity key:
switch sensitivity (1mm/3mm)

Keypad

1) Sensivity: fine 1 mm (default)

2) Sensivity: coarse 3 mm

3) Battery status: full

4) Battery status: low

5) Beep medium

6) Beep high

7) Beep off

8) Move receiver down

9) Move receiver up

Display
status symbols

Other accessories

• Laser enhancing glasses improve the visibility of the laser beam in
bright light conditions.

• The ceiling grid targets are used to view the beam on suspended ceiling
applications. The target attaches magnetically to the grid.

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page82

83

E

N

Low battery Indicator

When the battery power is low, the LED {B-9} will blink red during
operation. Batteries have to be replaced as soon as possible. When
battery is empty, the laser head will stop rotating and the low battery
LED {B-9} will stay on.

Replacing alkaline batteries

Follow the steps below to replace the alkaline batteries in your laser.

• Use a coin or small screwdriver to open the cover of the battery
compartment at the back of the laser.

• Insert two fresh alkaline batteries (D size or LR20), following the
polarization indicated. When replacing batteries, change both at the
same time.

• Close the cover of the battery compartment and tighten with a coin or
screwdriver.

Batteries

Check and Adjust

Notes and Responsibilities

• It is the responsibility of the user to follow operating instructions and
to periodically check the accuracy of the instrument and work as it
progresses.

• The laser is adjusted to the defined accuracy specifications at the
factory. It is recommended to check your laser for accuracy upon receipt
and periodically thereafter to ensure accuracy is maintained. If your laser
requires adjustment, contact the nearest authorized service center.

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page83

84

• Accuracy adjustment should only be performed by a qualified
individual that understands basic adjustment principles.

Checking level accuracy

To check the level accuracy of your laser, place the unit on a flat, level
surface or tripod approximately 30 meters (100 ft.) from a wall.

• Align the X-axis so that it is square to the wall. Allow the laser to self­level completely (approximately one minute after the laser begins to
rotate). Then mark the position of the beam (Position 1).

• Rotate the laser 180°, allow it to self level and mark the opposite side
of the first axis (Position 2).

• Align the Y-axis by rotating the laser 90° so that this axis is now square
to the wall. Allow the laser to self- level completely, and then mark the
position of the beam (Position 3).

• Rotate the laser 180°, allow it to self level and mark the opposite side
of the Y-axis (Position 4).

• The laser is within its accuracy specification if the four marks are
within ± 3 mm (± 1/8") from the center.

Checking vertical accuracy

To check the vertical accuracy of your laser, place the unit in the laydown
position on a flat, level surface approximately 15-30 meters (50-100 ft.)
from a wall.

• Hang a plumb line on the wall.

• Move the laser until the vertical, rotating beam is aligned to the plumb line.

• If the rotating beam is not plumb, adjustment is necessary.

Adjusting level accuracy

If the accuracy checks may lead to a necessity of re-adjusting the unit, a
corresponding description of how to adjust the level accuracy can be
found online at www.laseto.be.

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page84

85

E

N

Troubleshooting

Possible Causes and Solutions

The unit is most likely out of its 10%
self-leveling range.

• Check your set up and re-level the
tripod if necessary.

• If this does not solve the problem,
the laser should be returned to an
authorized service center for service.

The symptom may be caused by low or
dead batteries.

• Check or change the batteries.

• If not the batteries, the laser should be
returned to an authorized service center
for service.

Dirt may be reducing the output of the
laser.

• Clean the windows of the laser and
receiver to improve distance.

• If not the windows, the laser should be
returned to an authorized service center
for service.

Check for proper operation of the remote.

• Check that the laser is turned on.

• The remote may be outside the usable
distance.

• Aim the remote more directly at the
laser for maximum distance.

• The remote’s battery may be low.

Check for proper operation of the receiver.

• The laser is not rotating. It is leveling or
in elevation alert.

• The laser is in scanning mode.

• The receiver may be outside the usable
distance.

• The receiver’s battery may be low.

The elevation alert function for FUTECH
NEXUS is normally off until activated by
the user.

Symptom

The laser beam blinks,
but the unit will not
self-level or rotate.

The laser does not turn on.

The laser’s distance is
reduced.

The IR Remote is not
working.

The laser’s receiver is not
functioning properly.

TILT alert function is not
working.

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page85

86

Transport

Transport in the field

When transporting the equipment in the field, always make sure that you

• either carry the product in its original transport container,

• or carry the tripod with its legs splayed across your shoulder, keeping
the attached product upright.

Transport in a road vehicle

Never carry the product loose in a road vehicle, as it can be affected by
shock and vibration. Always carry the product in its transport container
and secure it.

Shipping

When transporting the product by rail, air or sea, always use the
complete original FUTECH packaging, transport container and card­board box, or its equivalent, to protect against shock and vibration.

Shipping, transport of batteries

When transporting or shipping batteries, the person in charge of the
product must ensure that the applicable national and international rules
and regulations are observed. Before transportation or shipping, contact
your local passenger or freight transport company.

Field Adjustment

After transport inspect the field adjustment parameters given in this user
manual before using the product.

Storage

Product

Respect the temperature limits when storing the equipment, particularly in
summer if the equipment is inside a vehicle. Refer to "Technical Data" for
information about temperature limits.

Field Adjustment

After long periods of storage inspect the field adjustment parameters
given in this user manual before using the product.

Alkaline Batteries

If the equipment is to be stored for a long time, remove the alkaline
batteries from the product in order to avoid the danger of leakage.

Care and Transport

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page86

87

E

N

Cleaning and Drying

Product and Accessories

• Blow dust off optical parts.

• Never touch the glass with your fingers.

• Use only a clean, soft, lint-free cloth for cleaning. If necessary, moisten
the cloth with water or pure alcohol.

• Do not use other liquids; these may attack the polymer components.
Damp Products

• Dry the product, the transport container, the foam inserts and the
accessories at a temperature not greater than 40°C / 104°F and clean
them.

• Do not repack until everything is completely dry.

Damp Products

• Dry the product, the transport container, the foam inserts and the
accessories at a temperature not greater than 40°C / 104°F and clean
them.

• Do not repack until everything is completely dry.

General

Description

The following directions should enable the person responsible for the
product, and the person who actually uses the equipment, to anticipate
and avoid operational hazards.
The person responsible for the product must ensure that all users
understand these directions and adhere to them.

Intended Use

Permitted Use

• The instrument casts a horizontal laser plane for the purposes of
alignment.

• The unit can be set up on its own base plate, wall- mount or on a
tripod.

• The laser beam can be detected by means of a laser detector.

• This product is intended for indoor use and applications.

Safety Directions

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page87

Adverse Use

• Use of the product without instruction.

• Use outside of the intended limits.

• Disabling safety systems.

• Removal of hazard notices.

• Opening the product using tools, for example screw- driver, unless
this is specifically permitted for certain functions.

• Modification or conversion of the product.

• Use after misappropriation.

• Use of products with obviously recognizable damages or defects.

• Use with accessories from other manufacturers without the prior
explicit approval of FUTECH.

• Inadequate safeguards at the work site, for example when using on
or near roads.

• Deliberate dazzling of third parties.

• Controlling of machines, moving objects or similar monitoring application
without additional control and safety installations.

WARNING

Adverse use can lead to injury, malfunction and damage. It is the task
of the person responsible for the equipment to inform the user about
hazards and how to counteract them. The product is not to be operated
until the user has been instructed on how to work with it.

Limits of Use

Environment

Suitable for use in an atmosphere appropriate for permanent human
habitation: not suitable for use in aggressive or explosive environments.

DANGER

Local safety authorities and safety experts must be contacted before
working in hazardous areas, or in close proximity to electrical installations
or similar situations by the person in charge of the product.

Responsibilities

Manufacturer of the product

LASETO NV - Ondernemersstraat 4 - 2500 LIER - BELGIUM
Phone: [phone] - www.laseto.be referred to as FUTECH, is
responsible for supplying the product, including the user manual and
original accessories, in a completely safe condition.

88

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page88

89

E

N

Manufacturers of non FUTECH accessories

The manufacturers of non FUTECH accessories for the product are
responsible for developing, implementing and communicating safety concepts
for their products, and are also responsible for the effective- ness of those
safety concepts in combination with the FUTECH product.

Person in charge of the product

The person in charge of the product has the following duties

• To understand the safety instructions on the product and the instructions
in the user manual.

• To be familiar with local regulations relating to safety and accident
prevention.

• To inform FUTECH immediately if the product and the application
becomes unsafe.

WARNING

The person responsible for the product must ensure that it is used in accor­dance with the instructions. This person is also accountable for the training
and the deployment of personnel who use the product and for the safety
of the equipment in use.

Hazards of Use

WARNING

The absence of instruction, or the inadequate imparting of instruction, can
lead to incorrect or adverse use, and can give rise to accidents with
far-reaching human, material, financial and environmental conse- quences.

Precautions:

All users must follow the safety directions given by the manufacturer and
the directions of the person respon- sible for the product.

CAUTION

Watch out for erroneous measurement results if the product has been
dropped or has been misused, modified, stored for long periods or
transported.

Precautions:

Periodically carry out test measurements and perform the field
adjustments indicated in the user manual, particularly after the product
has been subjected to abnormal use and before and after important
measurements.

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page89

90

DANGER

Because of the risk of electrocution, it is

very dangerous to use grade rods and
staffs in the vicinity of electrical installations such as power cables or
electrical railways.

Precautions:

Keep at a safe distance from electrical installations. If it is essential to
work in this environment, first contact the safety authorities responsible for
the electrical installations and follow their instructions.

WARNING

If the product is used with accessories, for example masts, staffs, poles,
you may increase the risk of being struck by lightning.

Precautions:

Do not use the product in a thunderstorm.

WARNING

Inadequate securing of the working site can lead to dangerous situations,
for example in traffic, on building sites, and at industrial installations.

Precautions:

Always ensure that the working site is adequately secured. Adhere to the
regulations governing safety and accident prevention and road traffic.

CAUTION

If the accessories used with the product are not properly secured and the
product is subjected to mechanical shock, for example blows or falling,
the product may be damaged or people may sustain injury.

Precautions:

When setting-up the product, make sure that the accessories are correctly
adapted, fitted, secured, and locked in position. Avoid subjecting the
product to mechanical stress.

CAUTION

During the transport, shipping or disposal of batteries it is possible for
inappropriate mechanical influences to constitute a fire hazard.

Precautions:

Before shipping the product or disposing of it, discharge the batteries by
running the product until they are flat. When transporting or shipping bat­teries, the person in charge of the product must ensure that the applica­ble national and international rules and regulations are observed. Before
transportation or shipping contact your local passenger or freight
transport company.

WARNING

High mechanical stress, high ambient temperatures or immersion into
fluids can cause leackage, fire or explosions of the batteries.

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page90

91

E

N

Precautions:

Protect the batteries from mechanical influences and high ambient
temperatures. Do not drop or immerse batteries into fluids.

WARNING

Short circuited battery terminals can overheat and cause injury or fire, for
example by storing or transporting in pockets if battery terminals come in
contact with jewellery, keys, metallized paper or other metals.

Precautions:

Make sure that the battery terminals do not come into contact with
metallic objects.

CAUTION

During the operation of the product there is a hazard of squeezing
extremities by moving parts.

Precautions:

Keep extremities in a safe distance from the moving parts.

WARNING

If the product is improperly disposed of, the following can happen:

• If polymer parts are burnt, poisonous gases are produced which may
impair health.

• If batteries are damaged or are heated strongly, they can explode and
cause poisoning, burning, corrosion or environmental contamination.

• By disposing of the product irresponsibly you may enable unauthorized
persons to use it in contravention of the regulations, exposing themselves
and third parties to the risk of severe injury and rendering the environment
liable to contamination.

Precautions:

The product must not be disposed with household waste.
Dispose of the product appropriately in accordance with the
national regulations in force in your country.

WARNING

Only FUTECH authorized service workshops are entitled to repair these
products.

Laser Classification

The rotating laser produces a visible red laser beam which
emerges from the rotating head.
The laser product with a stationary rotating head is classified as
laser class 3R in accordance with:

• IEC 60825-1 (2007-03): “Safety of laser products”.

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page91

92

Class 3R laser products:

Direct intrabeam viewing may be hazardous (low level eye hazard), in
particular for deliberate ocular exposure. The risk of injury for laser class
3R products is limited because of:
a) unintentional exposure would rarely reflect worst case conditions of
(e.g.) beam alignment with the pupil, worst case accomodation.
b) inherent safety margin in the maximum permissible exposure to laser
radiation (MPE)
c) natural aversion behaviour for exposure to bright light for the case of
visible radiation.

WARNING

From a safety perspective class 3R laser products should be treated as
potentially hazardous.

Precautions:

Prevent direct eye exposure to the beam. Do not direct the beam at other
people.

WARNING

Potential hazards are not only related to direct beams but also to reflect­ed beams aimed at reflecting surfaces such as prisms, windows, mirrors,
metallic surfaces etc.

Precautions:

Do not aim at areas that are essentially reflective, such as mirror, or which
could emit unwanted reflections.

Description Value

Maximum radiant power < 5 mW c.w.
Pulse duration (effective) 2.2, 1.5, 1.1 ms
Pulse repetition frequency 0, 5, 7.5, 10 rps
Wavelength 620-690 nm
Beam divergence < 1.5 mrad
Scan angle 4° to 40°

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page92

93

E

N

Laser radiation:

Avoid direct eye exposure

Class 3R Laser Product

according to

IEC 60825-1 (2007-03)

P0 <5 mW c.w.

λ = 620 - 690 nm

Labelling, Laser Class 3R

1) Laser beam

2) Plumb beam

3R

LASEROPENING

2

1

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page93

94

Electromagnetic Compatibility (EMC)

Description

The term Electromagnetic Compatability is taken to mean the capability
of theproduct to function smoothly in an environment where electro­magnetic radiation and electrostatic discharges are present, and without
causing electromagnetic disturbances to other equip- ment.

WARNING

Electromagnetic radiation can cause disturbances in other equipment.
Although the product meets the strict regulations and standards
which are in force in this respect, FUTECH cannot completely
exclude the possibility that other equipment may be disturbed.

CAUTION

There is a risk that disturbances may be caused in other equipment
if the product is used in conjunction with accessories from other manu­facturers, for example field computers, personal computers, two-way
radios, non- standard cables or external batteries.

Precautions:

Use only the equipment and accessories recommended by FUTECH.
When combined with the product, they meet the strict requirements
stipulated by the guide- lines and standards. When using computers
and two- way radios, pay attention to the information about electromagnetic
compatibility provided by the manufacturer.

CAUTION

Disturbances caused by electromagnetic radiation can result in erroneous
measurements.
Although the product meets the strict regulations and standards whichin
this respect, FUTECH cannot completely exclude the possibility product
may be disturbed by very intense electromagnetic radiation, near radio
transmitters, two-way radios or diesel gener- ators.

Precautions:

Check the plausibility of results obtained under these conditions.

FCC Statement, Applicable in U.S.

WARNING

This equipment has been tested and found to comply with the limits for a
Class B digital device, pursuant to part 15 of the FCC rules.
These limits are designed to provide reasonable protection against harmful
interference in a residential installation.

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page94

95

E

N

This equipment generates, uses and can radiate frequency energy and, if
not installed and used in accordance with the instructions, may cause
harmful interference to radio communication.

However, there is no guarantee that interference will not occur in a particular
installation.
If this equipment does cause harmful interference to radio or television
reception, which can be determined by turning the equipment off and on,
the user is encour- aged to try to correct the interference by one or more of
the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and the receiver.

• Connect the equipment into an outlet on a circuit different from that to which
the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

WARNING

Changes or modifications not expressly approved by FUTECH for compliance
could void the user's authority to operate the equipment.

This product is subject to the terms and conditions set out in the
International Limited Warranty which you can download from the
FUTECH home page at www.laseto.be or collect from your FUTECH
distributor. The foregoing warranty is exclusive and is in lieu of all other
warranties, terms or conditions, express or implied, either in fact or by
operation of law, statutory or otherwise, including warranties, terms or
conditions of merchantability, fitness for a particular purpose, satisfactory
quality and non-infringement, all of which are expressly disclaimed.

International Limited Warranty

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page95

96

SPECIFICATIONS FUTECH NEXUS

Operating Range Ø Up to 60 m (200ft) diameter without receiver

Up to 200 m (656ft) diameter with receiver
Self-leveling Accuracy* ± 1 mm at 10 m (± 0.04”at 33 ft)
Automatic Leveling Horizontal/Vertical
Self-leveling Range ± 10%; ± 6°
Rotation Speeds 0, 300, 450, 600 rpm
Scanning Angle variable from 4° to 40°
Laser Diode Type 635 nm (red)

Laser class 3R
Dimensions 156 mm x 154 mm x 197 mm

(H x W x D) (6.1“ x 6.06“ x 7.75“)
Weight with Batteries Approx 1.5 kg ( 3.3 lbs)
Batteries Alkaline D-cells 2 x 1.5 V
Battery life** 70 hrs. (Alkaline)
Operating -10°C to 50°C

temperature (14°F to +122°F)
Storage temperature -20°C to 70°C

(w/o batteries) ( -4° F to 158°F)
Protection against water IP54, dust-proof, splash-proof

Technical Data

* Accuracy is defined at 25°C
** Battery life is dependent upon environmental conditions

REMOTE CONTROL

IR Remote range up to 30 m (100 ft)
Batteries one AA alkaline battery

RECEIVER

Batteries a 9-volt type alkaline battery

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page96

Uw wederverkoper/Votre revendeur/Ihr Händler/Your dealer

www.laseto.be

LASETO NV

Ondernemersstraat 4

2500 LIER

BELGIUM

Phone [phone]

www.laseto.be

FUTECH-Nexus4langues_Doc_A 510 S 29/06/11 18:31 Page98
