はじめに

この度は IBANEZ ベース・アンプ SW100 をお買い求め頂きまして、誠にありがとうございます。
本製品の機能を十分に活用して頂くために、ご使用前に必ず本取扱説明書をよくお読みください。また、本書は大切に保管してください。

特徴

SW100 のアンプ・ヘッド部は 100W の出力、スピーカー部には 15 インチ・サイズの強力な IBANEZ オリジナル・スピーカー POWERJAM1508B 及びピエゾ・ホーン・

日本語

ツイーターPJPT85-2 を搭載し、最高の音質と使いやすさをお届けします。プリアンプの EQ には新設計の± 15dB の可変幅を持つ 4 バンド・アクティブ EQ を採用し、
多彩な音色の演出から、繊細な調節まで幅広く対応できます。また、SW100 は内部にリミッターを採用し、歪みを抑えかつパンチのあるローエンドを実現しています。

使用上のご注意

・ 落下等の衝撃を与えたり、乱暴な取り扱いは避けて下さい。
・ しっかり安定した場所に設置してください。設置の仕方、場所、会場等によって音色が異なって聞こえる場合があります。
・ 直射日光の当る場所、極端な温度や湿度環境でのご使用、保管は避けてください。
・ ギター・シールド・ケーブル、外部に接続されたエフェクター等のケーブルの接続、取り外しはボリュームを0 にするか、電源スイッチを切ってから行ってください。

プラグの抜き差しをする際のノイズは本製品に深刻なダメージを与える場合がありますので、ご注意ください。
・ 火災の危険を避けるため、花瓶など液体の入ったものをアンプの上に置かないでください。
・ 本製品は電源コンセントが接続されている場合に、電源スイッチがオフになっていても、電源から完全に絶縁されてはいません。ご使用にならない時は、電源をオフに

して保管してください。また、長期間ご使用にならない場合は、電源コンセントを抜いて保管してください。

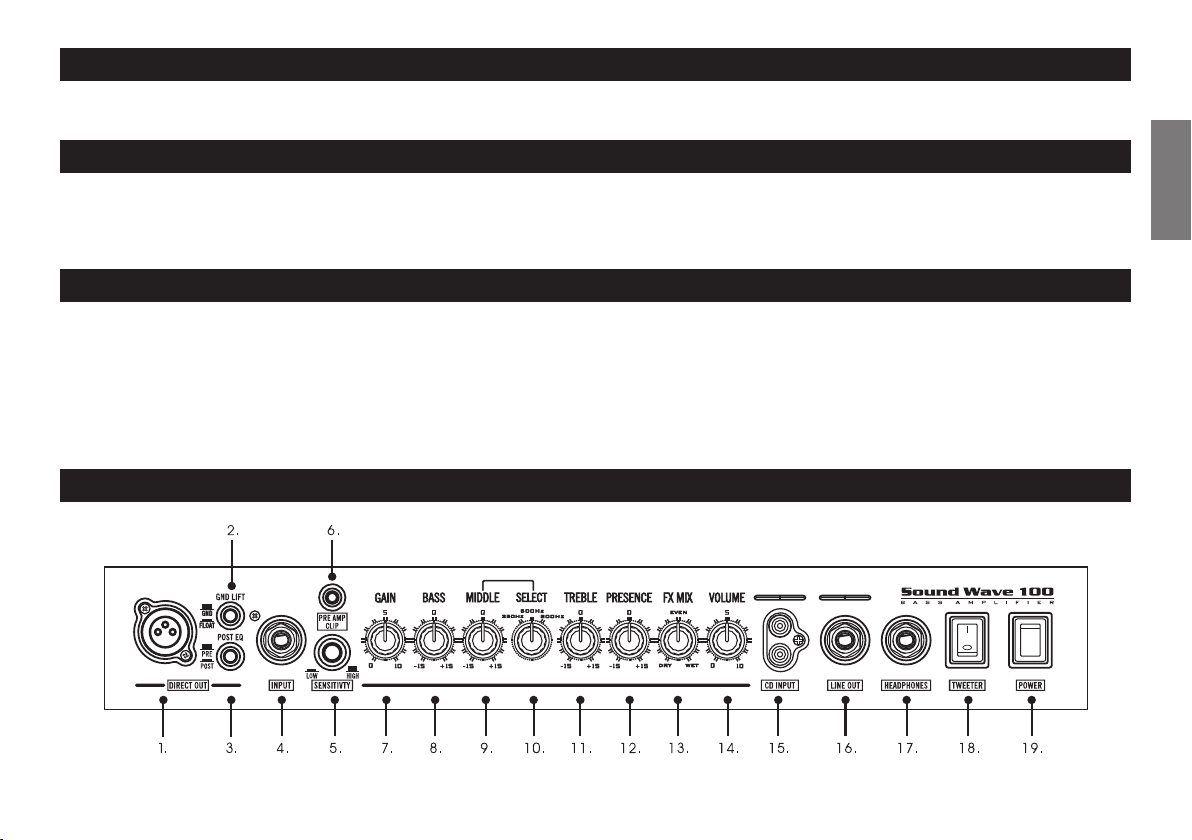

各部の名称と機能

2

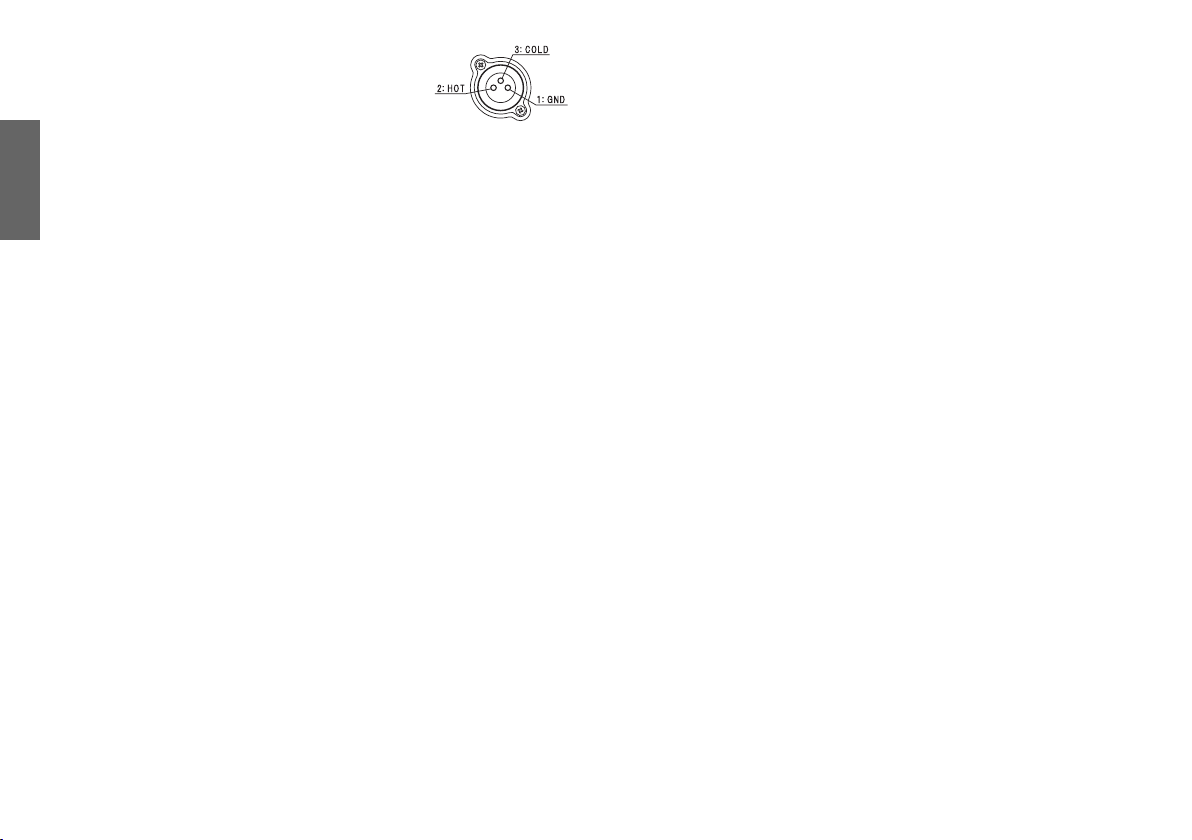

1.DIRECTOUT コネクタ

レコーダーやPA等に直接送るダイレクト・アウト用コネ
クタです。極性は図のようになっています。

2.POSTEQ スイッチ

ダイレクト・アウト信号をプリアンプ回路のどの位置から出力するかを切り
替えます。PREではインプットから直接信号を送るので、アンプのコント
ロールは一切信号に関与しません。POSTではエフェクトリターンのあとか
ら信号を送るため、「VOLUME」以外のコントロールが全て信号に影響します。
また、いずれの場合も、CDインプットの信号は DIRECTOUT から出力されません。

3.GNDLIFT スイッチ

ダイレクト・アウト・コネクタの1番ピンを本体のグランドと接続するか切り離す
かを切り替えます。複雑に機器を配線し、グランド・ループでハム・ノイズが増加
した場合に、グランドを切り離すとハム・ノイズを減少させることができます。

4.INPUT ジャック

標準1/4ジャックの入力端子です。エレクトリック・ベース・ギターからギター・
シールド・ケーブルを用いて接続してください。

5.SENSITIVITY スイッチ

入力感度を 5dB 切り替えます。HIGHの状態はパッシブのべースに、LOW
の状態はアクティブのベースに対応しています。

6.PREAMPCLIP インジケーター

プリアンプ、GAIN やイコライザーの設定により、「VOLUME」コントロールの
手前でリミッター回路が働きだすと、青に点灯します。

7.GAIN コントロール

プリアンプのゲインをコントロールします。レベルを上げていくと、音量は大きく
なりますが、ある程度を超えると、歪みを抑えるためにリミッターが働き、レベル
はあまり上がらなくなります。さらに上げていくとリミットが強くかかる働きに
なり、スレッショルドが下がるような効果が出ます。EQとの兼ね合いをみながら、
VOLUME コントロールを併用して好みのセッティングにしてください。

8.BASS コントロール

低音域のイコライザーで、シェルビングタイプです。100Hzの帯域を±15dBの
レベルまでブーストまたはカットができます。

9.MIDDLE コントロール

中音域のイコライザーです。SELECT スイッチで選択した周波数を± 15dB の
レベルまでブーストまたはカットができます。

10.SELECT スイッチ

MIDDLE コントロールでブーストまたはカットする周波数を切り替えます。
周波数は 250Hz、500Hz、800Hz から選ぶことができます。

11.TREBLE コントロール

高音域のイコライザーで、シェルビング・タイプです。4kHz 以上の帯域を
± 15dBのレベルまでブーストまたはカットできます。

12.PRESENCE コントロール

超高音のイコライザーです。7.4kHz の周波数帯を± 15dB のブーストまたは
カットができます。

13.FXMIX コントロール

外部エフェクターと原音をミックスする割合をコントロールします。EVEN で
同レベル、DRY いっぱいで原音のみに、WET いっぱいで EFFECT 音のみに
なります。このコントロールはリアパネルのEFFECTSRETURNジャックに外
部機器を接続すると有効になります。

14.VOLUME コントロール

アンプの出力レベルを調整します。CDINPUTの出力レベルも同時にコントロール
できます。

15.CDINPUT ジャック

ステレオ・ピン・ジャックの入力端子です。ポータブル CD/MD/ カセット・
プレーヤーや、家庭用ステレオのヘッドフォン出力と接続してご使用いただけ
ます。音量は VOLUMEコントロールで調節できます。

16.LINEOUT ジャック

約 0dBm のレベルの出力端子です。外部のミキシングコンソール等に接続して
ご使用ください。

17.HEADPHONES ジャック

1/4ジャックのステレオ・ヘッドフォン出力ジャックです。ヘッドフォン使用時は
内蔵スピーカーから音は出ません。

警告 ヘッドフォン出力は大きな音量を出力できます。ヘッドフォンを使用して

演奏を始める際はまず、VOLUME を絞り、ゆっくりと VOLUME を
上げて、音量を調節してください。大きな音量時でのプラグを抜き差し
する時のノイズや歪んだ音声信号は、ヘッドフォンの故障の原因になる
ばかりでなく、使用者の聴覚を害する可能性がありますので十分にご注意
の上、ご使用ください。

18.TWEETER スイッチ

内部のツイーターを ON/OFF します。

19.POWER スイッチ

電源のオン・オフを行うスイッチです。アンプをご使用にならない時にはオフに
しておきましょう。

日本語

3

日本語

20.FUSE ホルダー

ヒューズが切れた場合、内部に重大な故障が発生している可能性が有りますので
ヒューズを交換する前に販売店に御相談下さい。

21.AC インレット

付属のACケーブルを接続する端子です。パネルに表示してある入力電圧以外の
電圧では絶対使用しないで下さい。

22.SPEAKEROUTPUT ジャック

スピーカーへの出力端子で、内蔵のスピーカーシステムに接続されています。
本体の内蔵スピーカーのほかに インピーダンスが 8 Ωで許容入力が 100W
以上のスピーカーを拡張スピーカーとして接続することができます。

故障かな？と思ったら

1.電源が入らない。

・ 電源ケーブルは正しく接続されていますか？
・ 他のコンセントに接続しても電源が入りませんか？

2.電源は入るが、音が出ない。

・ ベースは正しく接続されていますか？
・ ベースとアンプ間のエフェクター、エフェクト・ループに接続した外部機器

を外しても音が出ませんか？
・ シールド・ケーブルを変えても音が出ませんか？
・ ベースのボリュームが 0になっていませんか？
・ アクティブ・ベースの電池が消耗していませんか？
・ 他のベースを使っても音が出ませんか？
・ アンプのボリュームが 0 になっていませんか？
・ ヘッドフォンが接続されていませんか？

4

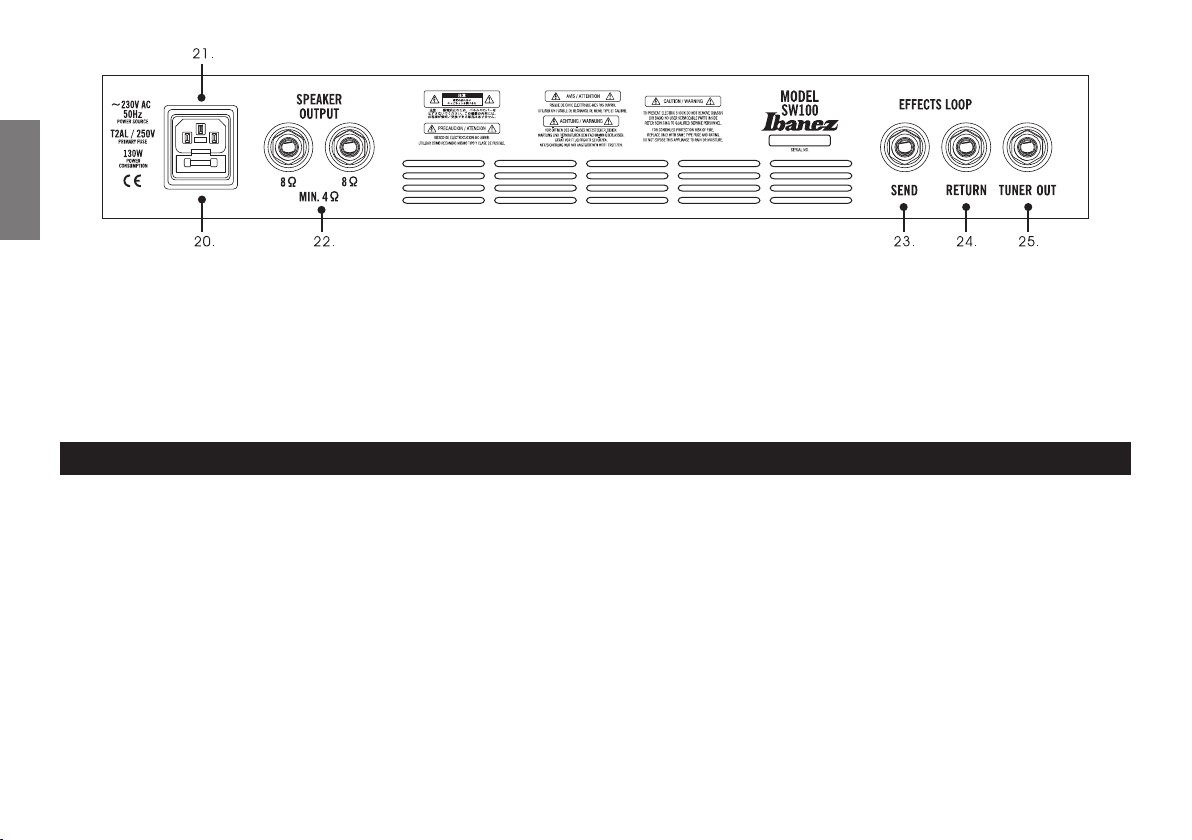

23.EFFECTSLOOPSEND ジャック

エフェクター用の出力端子です。エフェクターの入力へ接続してください。
このエフェクト・ループはコンパクト・エフェクタに適した入出力になって
いますが、ラックマウント・タイプのエフェクターでもご使用になれます。

24.EFFECTSLOOPRETURN ジャック

エフェクター用の入力端子です。エフェクターの出力から接続してください。

25.TUNEROUT ジャック

チューナー用のアウトプットです。コンパクト及びラック・チューナーを接続
できます。

3.ノイズが出る。

・ 周辺のものが共振して震えたり、ぶつかったりして音を出していませんか？
・ シールド・ケーブルのプラグカバーがゆるんでいませんか？
・ 他のベース、エフェクター等の外部機器、ケーブルを使用してもノイズが

でますか？

・ アクティブ・ベースの電池が消耗していませんか？

4.ヘッドフォンから音が出ない。

・ ヘッドフォンは正しく接続されていますか？
・ 他のヘッドフォンを使用しても、音が出ませんか？

故障等の場合

この製品は、厳重に検査を終えた上で出荷されております。故障かな?と思ったら、
お手数ですが上記の項目をぜひご確認ください。万一使用中に異常が発生した場合は、
お買い上げになった販売店にお尋ねください。また、修理をご依頼の際は、すみやかに
修理を行なえるよう、症状を詳しくお伝えくださいますようお願い申し上げます。

製品の仕様は品質向上のため予告なく変更する場合があります。

IMPORTANT SAFETY INSTRUCTIONS

1) Read these instructions.

2) Keep these instructions.

3) Heed all warnings.

4) Follow all instructions.

5) Do not use this apparatus near water.

6) Clean only with a dry cloth.

7) Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions.

8) Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including amplifiers) that produce heat.

9) Do not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug has two blades with one wider than the other. A
grounding type plug has two blades and a third grounding prong. The wide blade or the third prong are provided for your safety. If the
provided plug does not fit into your outlet, consult an electrician for replacement of the obsolete outlet.

10) Protect the power cord from being walked on or pinched particularly at plugs, convenience receptacles, and the point where they exit from
the apparatus.

11) Only use attachments/accessories specified by the manufacturer.

12) Unplug this apparatus during lightning storms or when unused for long periods of time.

13) Refer all servicing to qualified service personnel. Servicing is required when the apparatus has been damaged in any way, such as power­supply cord or plug is damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus has been exposed to rain or
moisture, does not operate normally, or has been dropped.

WARNING - To reduce the risk of fire or electric shock, do not expose this apparatus to rain or moisture.

• “The Lightning Flash with arrowhead symbol within an equilateral triangle, is intended to alert the user to the presence of uninsulated
“dangerous voltage” within the product enclosure that may be of sufficient magnitude to constitute a risk of shock to persons”.

• “The exclamation point within an equilateral triangle is intended to alert the user to the presence of important operating and maintenance
(servicing) instructions in the literature accompanying the product”.

5

Foreword

Thank you for purchasing the IBANEZ SW100 bass amp.
Read this manual thoroughly prior to using your amplifier in order to get the most out of the functions available. Then keep the manual in a safe place.

Features

The amp head of the SW100 features a 100W output, and the speaker section uses a powerful IBANEZ original 15-inch POWER JAM 1508B speaker together with a
PJPT85-2 piezo horn tweeter, giving you the ultimate in sound quality and convenience.
The pre-amp EQ is a newly designed 4-band active EQ with ±15 dB of range, covering a versatile range of performance needs and allowing wide yet detailed adjustments.

ENGLISH

The SW100 also features an internal limiter, creating punchy low-end.

Precautions during use

• Do not subject the amplifier to shocks by dropping, etc., or treat it roughly in any way.

• Place the amplifier carefully in a stable position. The sound from the amplifier will vary depending on how and where it is set up.

• Do not use or store the amplifier in locations where it is subject to direct sunlight or in environments that experience extreme temperatures and humidity levels.

• Reduce the volume to “0” or switch off the power supply when connecting the guitar shielded cable and the effects or other cables required for external connection. Note
that the noise generated when plugs are inserted and removed may cause severe damage to the equipment.

• To avoid the danger of fire, do not place containers of liquid on the amp.

• As long as the SW100 is connected to an electrical outlet, it is not completely insulated from the power supply even if the power switch is turned off. When you are not using
it, leave the power turned off. If you will not be using the SW100 for an extended period, leave the power cable disconnected.

Names and functions for each part

6

1. DIRECT OUT connector

This is a direct out connector for connection to your re­corder or PA system. The polarity is as shown in the dia­gram.

2. POST EQ switch

This selects the point within the preamp circuit from which the Direct Out signal
will be taken. With the “PRE” setting, the signal is taken directly from the input,
and the amp controls will not affect the sound in any way. With the “POST” set­ting, the signal is taken from after the effect return, so that all controls other than
“VOLUME” will affect the signal. Regardless of this setting, the signal from the
CD input is never sent from DIRECT OUT.

3. GND LIFT switch

The setting of this switch specifies whether pin 1 of the direct out connector will
be connected to the electrical ground of the SW100 itself. If your equipment is
connected in a complex way and a ground loop is causing hum, using this switch
to disconnect the ground will reduce the hum.

4. INPUT jack

This is a 1/4" phone jack input. Use a shielded guitar cable to connect your elec­tric bass guitar to this jack.

5. SENSITIVITY switch

This switches the input sensitivity by 5 dB. Use the “HIGH” setting if your bass
has passive pickups, or the “LOW” setting if your bass has active pickups.

6. PRE AMP CLIP indicator

This indicator will light blue if the preamp, GAIN, and equalizer settings cause
the limiter circuit to operate before the “VOLUME” control.

7. GAIN control

This controls the gain of the preamp. Raising the level will increase the volume,
but after you pass a certain level, a limiter will operate to prevent distortion, and
the level will not increase very much. If you continue raising this control, the
limiter will apply more strongly, producing an effect as though the threshold were
lowered. Adjust this control in conjunction with the EQ and the VOLUME control
to get the sound you want.

8. BASS control

This is a shelving-type equalizer for the low frequencies. It boosts or cuts the
level of the 100 Hz region in a range of ±15 dB.

9. MIDDLE control

This is the mid-frequency equalizer. It lets you apply up to ±15 dB of boost or cut
to the region selected by the SELECT switch.

10. SELECT switch

This switches the frequency at which the MIDDLE control will apply boost or cut.
You can choose either 250 Hz, 500 Hz, or 800 Hz as the frequency.

11. TREBLE control

This is a shelving-type equalizer for the high frequencies. It boosts or cuts the
level of the region at 4 kHz and above in a range of ±15 dB.

12. PRESENCE control

This is the ultra-high frequency equalizer. It boosts or cuts the level of the 7.4 kHz
region in a range of ±15 dB.

13. FX MIX control

This controls the proportion at which the external effect sound and the direct
sound are mixed. With the EVEN setting, equal amounts of the two are heard.
When turned all the way to DRY, only the direct sound is heard. When turned all
the way to WET, only the effect sound is heard. This control is active only if an
external device is connected to the rear panel EFFECTS RETURN jack.

14. VOLUME control

This adjusts the output level of the amp. Simultaneously, it also controls the out­put level of the CD INPUT.

15. CD INPUT jack

These are stereo phono input jacks that can be connected to a portable CD/MD/
cassette player or to the headphone output of your stereo system. Use the VOL­UME control to adjust the volume.

16. LINE OUT jack

This is an output jack with an output level of approximately 0 dBm. You can
connect it to an external mixing console or similar equipment.

17. HEADPHONES jack

This is a 1/4" output jack for stereo headphones. The sound is not reproduced
through the built-in speakers when headphones are in use.

Warning The headphone output is capable of producing high volume lev-

els. When using headphones, turn down the VOLUME, and then
gradually raise it to adjust the volume. The noise and distorted
audio that is produced when the plug is inserted or disconnected
at a high volume setting will not only damage your headphones,
but may also damage your hearing.

18. TWEETER switch

This switches the built-in tweeter on/off.

19. POWER switch

This switch turns the power on/off. When you are not using the amp, please
leave it turned off.

ENGLISH

7

ENGLISH

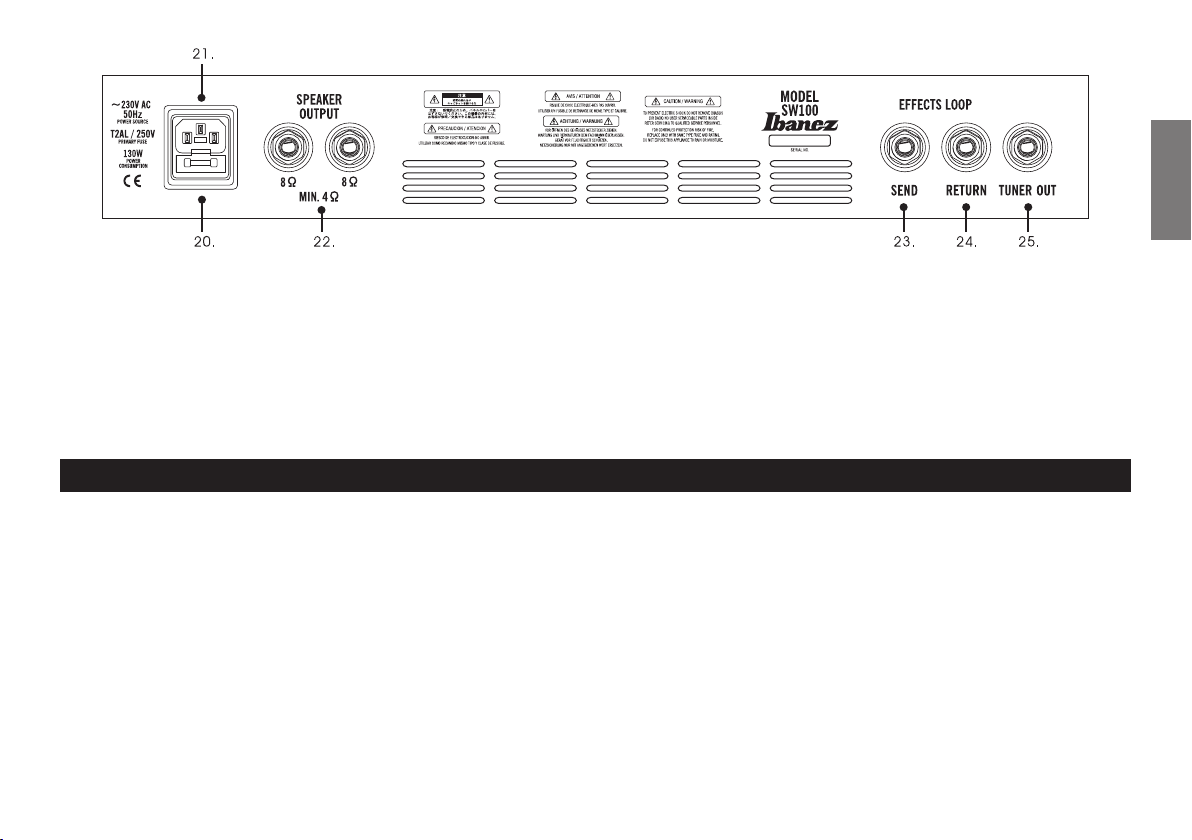

20. Fuse holder

If the fuse has blown, it is possible that a serious problem has occurred internally,
so please contact your dealer before replacing the fuse.

21. AC inlet

Connect the included AC power cable to this connector. Use this amp only with
the input voltage indicated on the panel.

22. SPEAKER OUTPUT jack

This is a speaker output jack connected to internal speaker system.
In addition to the SW100’s internal speaker, you can connect an extension speaker
that has an impedance of 8 ohms and power-handling input capacity of 100W or greater.

Troubleshooting

1. The power supply cannot be switched on.

• Check that the power cable has been connected correctly.

• Try plugging it into a different socket and see if the same problem occurs.

2. The power supply can be switched on, but no sound is heard.

• Is your bass connected correctly?

• Do you still hear no sound after removing all external devices such as effect
units connected between your bass and the amp, or devices connected in the
effect loop?

• Use a different shielded cable and check to see if any sound is heard.

• Is the volume of your bass turned to 0?

• If your bass has active circuitry, has the battery run down?

• Is sound produced when you use another bass?

• Check to see if the volume on the amplifier is set to ì0î.

• Check to see if the headphones are connected.

8

23. EFFECTS LOOP SEND jack

This is an output jack for an effects device. Connect it to the input of your effects
device. Although the input and output of this effect loop are suitable for compact
effects, they can also be used with rack-mount type effect processors.

24. EFFECTS LOOP RETURN jack

This is an input jack for an effects device. Connect the output of your effects
device to this input.

25. TUNER OUT jack

This is an output for connecting your tuner. You may connect a compact tuner or
a rack-mounted tuner to this jack.

3. Noise is heard.

• Check to see if anything in the immediate vicinity is resonating or banging
against the amplifier to produce the noise.

• If your bass has active circuitry, has the battery run down?

• Is there still noise if you use a different bass or other external devices (e.g.,
effects) and cable?

4. No sound is produced in the headphones

• Check that the headphones are connected correctly.

• Connect another set of headphones and see if sound is produced.

In case of defects

This product has passed exhaustive inspections before being shipped from the
factory. Ensure that the above procedures are carried out when a problem is
thought to exist. Contact your dealer in the unlikely event that an abnormality
occurs during use. Also, ensure that the symptoms of the problem are explained
in detail when requesting repair in order to facilitate swift handling.

Because of improvements to this product, the specifications may change without notice.
