funtec Fun Beach Set Setup Manual

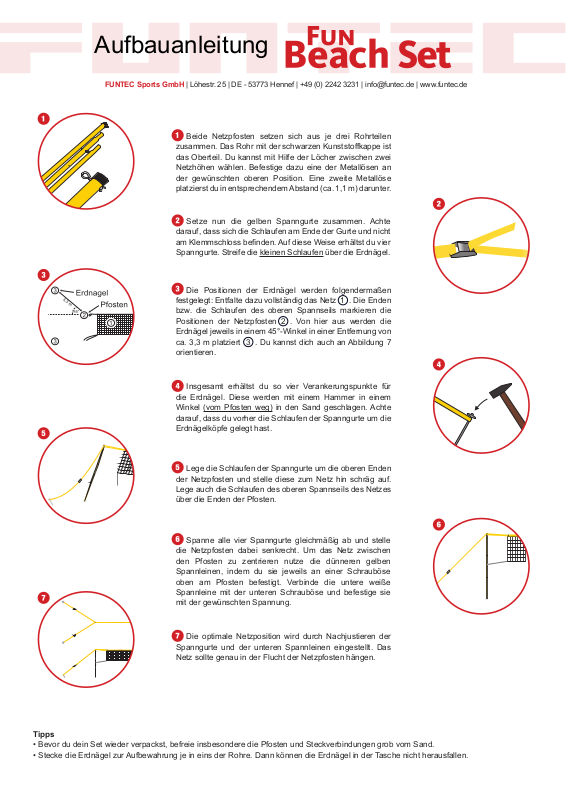

Aufbauanleitung

FUNTEC Sports GmbH | Löhestr. 25 | DE - 53773 Hennef | [phone] | [e-mail] | www.funtec.de

Beide Netzpfosten setzen sich aus je drei Rohrteilen
zusammen. Das Rohr mit der schwarzen Kunststoffkappe ist
das Oberteil. Du kannst mit Hilfe der Löcher zwischen zwei
Netzhöhen wählen. Befestige dazu eine der Metallösen an
der gewünschten oberen Position. Eine zweite Metallöse
platzierst du in entsprechendem Abstand (ca. 1,1 m) darunter.

Setze nun die gelben Spanngurte zusammen. Achte
darauf, dass sich die Schlaufen am Ende der Gurte und nicht
am Klemmschloss benden. Auf diese Weise erhältst du vier
Spanngurte. Streife die kleinen Schlaufen über die Erdnägel.

Die Positionen der Erdnägel werden folgendermaßen
festgelegt: Entfalte dazu vollständig das Netz 1 . Die Enden
bzw. die Schlaufen des oberen Spannseils markieren die
Positionen der Netzpfosten 2 . Von hier aus werden die
Erdnägel jeweils in einem 45°-Winkel in einer Entfernung von
ca. 3,3 m platziert 3 . Du kannst dich auch an Abbildung 7

orientieren.

Insgesamt erhältst du so vier Verankerungspunkte für
die Erdnägel. Diese werden mit einem Hammer in einem
Winkel (vom Pfosten weg) in den Sand geschlagen. Achte
darauf, dass du vorher die Schlaufen der Spanngurte um die
Erdnägelköpfe gelegt hast.

Lege die Schlaufen der Spanngurte um die oberen Enden
der Netzpfosten und stelle diese zum Netz hin schräg auf.
Lege auch die Schlaufen des oberen Spannseils des Netzes
über die Enden der Pfosten.

Spanne alle vier Spanngurte gleichmäßig ab und stelle
die Netzpfosten dabei senkrecht. Um das Netz zwischen
den Pfosten zu zentrieren nutze die dünneren gelben
Spannleinen, indem du sie jeweils an einer Schrauböse
oben am Pfosten befestigt. Verbinde die untere weiße
Spannleine mit der unteren Schrauböse und befestige sie
mit der gewünschten Spannung.

Die optimale Netzposition wird durch Nachjustieren der
Spanngurte und der unteren Spannleinen eingestellt. Das
Netz sollte genau in der Flucht der Netzpfosten hängen.

Tipps

• Bevor du dein Set wieder verpackst, befreie insbesondere die Pfosten und Steckverbindungen grob vom Sand.

• Stecke die Erdnägel zur Aufbewahrung je in eins der Rohre. Dann können die Erdnägel in der Tasche nicht herausfallen.

Setup Manual

FUNTEC Sports GmbH | Löhestr. 25 | DE - 53773 Hennef | [phone] | [e-mail] | www.funtec.de

Each post is assembled from three pieces. The section
with the black cap is the top piece. Insert the metal eyebolts
into the holes and secure with the threaded nut provided.
You can choose between the two different holes to obtain
different net heights.

Assemble the two parts of the yellow straps as shown.
Make sure the loops are positioned at the ends of the belt
and not near the metal clip lock. Place the small loops of the
straps under the disks on the top of the four sand anchors.

To obtain the ideal position for the sand anchors, unfold
the net completely 1 . The loops at the ends of the top cable
mark the places for the posts 2 . Drive the anchors into the
ground at a distance of approx. 3.3 m from the post position
to form an angle of approx. 45deg with the post 3 . Please
refer to gure 7 at the bottom of this page to get an overview
of the correct placement of posts and anchors.

Use two anchors per post. Make sure to knock the anchors
into the ground at a slight angle away from the posts to aid

tensioning.

Put the loops on the other end of the straps over the top
end of the posts and put the posts up sloping inwards. Then
position the cable loops attached to the top ends of the net
over the top of the posts as well.

Tighten the yellow straps and adjust the position of the
post as necessery to get the posts upright. The net must be
aligned midway between the poles by adjusting the short
yellow ropes at the top of the net. Adjust the lower ropes to
length at the metal eyebolts at the poles.

The net tension and net height can be altered to achieve
the perfect net by adjusting the straps and the tension of the
ropes at the bottom corners of the net.

Hints

• Wipe the sand off the posts before storing them.

• Store each anchor in one single pole section so they cannot drop out inside the bag.
