Instructions & Field Diagram Booklet
Manual de Instrucciones y diagrama del campo de juego.
Livret d’instructions et tableaux de dimensions
des terrains de jeux.
Page 2
CONTENTS / INCLUYE / CONTENU
Pieces included / Pedazos incluidos / Les morceaux ont inclus:
4
5
1
1. Base / Base / Base
2. Trigger Connector / Gatillo impulsor / Gâchette de déclenchement
3. Support Disc / Disco de soporte / Disque de support
4. Tube / Tubo / Tube
5. Handle / Mango / Manette
6. Spray Chalk Can / Rociador de tiza / Vaporisateur de craie
2
3
6
ASSEMBLY / ENSAMBLAJE / ASSEMBLAGE
a.) Run trigger connector and attached wire from the base through the
tube. Trigger connector should be sticking out the other end of the
tube.
a.) Introduzca el gatillo impulsor y el cable adjunto por el tubo desde la
base. El gatillo impulsor debe aparecer por el otro extremo del tubo.
Contents & Assembly
a.) Introduire le câble de la gâchette de déclenchement de la base à
l’intérieur du tube. La gâchette de déclenchement doit ressortir à l’autre
extrémité du tube.
b.) Push tube into base with holes on tube lining up with notches on base.
Tube will click into place.
b.) Empuje el tubo en la base alineando los agujeros del tubo con las
ranuras de la base. El tubo se colocará en su lugar con un clic.
b.) Fixer le bas du tube dans la base en alignant les trous du tube face aux
crans de la base. Le tube va se bloquer à sa place en un déclic.
1 2
c.) Attach support disc to trigger connector (1) as shown and insert support
disc into the handle end of the tube (2).
c.) Conecte el disco de soporte al gatillo impulsor (1) siguiendo el esquema, y
encaje el disco de soporte en el tubo por el lado del mango (2).
c.) Assembler le disque de support à la gâchette de déclenchement (1) en
suivant le schéma, et insérer le disque de support dans le tube au niveau
de la manette (2).
d.) Insert trigger connector and tube into handle. Handle and tube will click
when they are attached correctly. The trigger connector will click into the
trigger housing (not shown) simultaneously with the tube and handle.
d.) Inserte el gatillo impulsor y el tubo en el mango. Se escuchará un clic que
indicará que el mango y el tubo han sido insertados correctamente. El
gatillo impulsor se insertará en su encaje (no representado en el esquema)
al mismo tiempo que el tubo y el mango.
d.) Insérer la gâchette de déclenchement et le tube dans la manette. La
manette et le tube vont s’enclencher avec un déclic dès qu’ils seront dans la
bonne position. La gâchette de déclenchement va se bloquer en un déclic
dans son boîtier prévu à cet eet (non représenté sur le schéma) en même
temps que la manette et le tube s’enclencheront.
e.) Remove cap from spray chalk can and push into base until it clicks into
place. Can base will click below lock tab. To remove spray chalk can once it
is empty, press lock tab while pulling up on spray chalk can.
e.) Quite la tapa del rociador de tiza, y empújelo en el encaje hasta oír el clic.
La base del rociador va a encajar debajo del mecanismo de seguro. Para
quitar la lata de un rociador de tiza cuando esté vacío, haga presión en el
mecanismo de seguro mientras jala hacia arriba la lata del rociador de tiza.
e.) Enlever le capuchon de la bombe de spray de craie et l’insérer dans son
emplacement jusqu’à ce qu’elle s’enclenche avec un déclic. La base de la
bombe de spray va se bloquer en-dessous du cran de sûreté. Pour enlever
la bombe de spray de craie lorsqu’elle est vide, faire pression sur le cran de
sûreté tout en retirant la bombe de spray vide.
(1)
(2)
Contents & Assembly
Page 3
SAFETY FEATURE - Trigger Lock
DETALLE DE SEGURIDAD - El seguro del gatillo / Cran de Sécurité –Bloquage de la gâchette
f.) Push lock on trigger toward hole in handle so trigger can move freely.
IMPORTANT: Do not unlock trigger until after entire product is assembled.
Failure to do this may result in inability to attach trigger connector to
trigger.
f.) Empuje el seguro del gatillo hacia el hueco adicional en el mango para que
el gatillo pueda moverse libremente. IMPORTANTE: NO QUITE el seguro del
gatillo antes de ensamblar completamente el producto. El no cumplir con
estas recomendaciones puede hacer imposible la colocación del gatillo
impulsor en el mango.
f.) Pousser le cran de securité de la gâchette vers l’encoche restante sur la
manette de façon à ce que la gâchette puisse fonctionner librement.
IMPORTANT: NE PAS débloquer la gâchette avant que le produit ne soit
complètement assemblé. Si ceci n’est pas respecté, la gâchette de
déclenchement pourrait ne plus pouvoir être rattachée à la manette.
g.) Refer to Field Guide Booklet to nd measurements for chosen sport.
g.) Consulte el manual sobre campos de juego para encontrar las diferentes
dimensiones correspondientes a cada juego o deporte.
g.) Consulter le livret descriptif des terrains de jeux pour trouver les
dimensions spéciques à chaque sport.
Usage
h.) Begin at one corner and walk a straight line toward the next corner. A
medium pace will work. The slower you move, the thicker the chalk line
will be. Pull and hold the trigger in while you walk. Release when you get
to the end of your rst line.
h.) Camine de una esquina del campo a la otra siguiendo una línea recta.
Camine a ritmo moderado. Mientras más lento camine más espesa y
precisa será la línea de tiza. Jale y aguante el gatillo mientras camina.
Suéltelo al llegar al nal de su primera línea.
h.) Commencer à un coin du terrain en marchant en ligne droite vers l’autre
coin. Marchez à un rythme modéré. Plus vous irez lentement, plus votre
tracé sera précis et épais. Tirez sans interruption sur la gâchette pendant
que vous marchez. Relâchez-la dès que vous aurez terminé votre premier
tracé.
i.) Press the odometer reset button to reset distance when moving from one
measurement to another.
i.) Presione el botón del odómetro para reajustar la distancia cuando
empiece a trazar una nueva línea.
i.) Appuyez sur le bouton de l’odomètre pour mesurer les distances entre
chaque tracé.
3 4
See back cover of
booklet for pages
Welcome and Congratulations on your
purchase of the do-it-yourself chalkliner,
Chalk Line Express
Cleaning: Chalk sprayed on pavement or grass will wash o
after several rains. The process can also be sped up using a
mild soap and water. If the Chalk Line Express™ gets dusty,
simply wipe down with a damp rag.
Rells: Rells are available at your local retailer. Refer to the
previous page for removal/insertion of rell can. Please
dispose of used spray chalk cans at your local recycling facility.
Other Uses: Chalk Line Express™ is not just for sport-related
marking! It’s great for:
• Event Table Layouts
• Flea Market Booths
• School Carnival/Fair Layouts
• Field Day
• Mile/Meter Markers
• Sack Races
• Lanes
• Start/Stop/Finish Lines
• Landscaping
• Construction
™
Getting Started
Page 4
95’ Radius
90’
FOUL LINE
13’
60’ Diameter
300’
90’

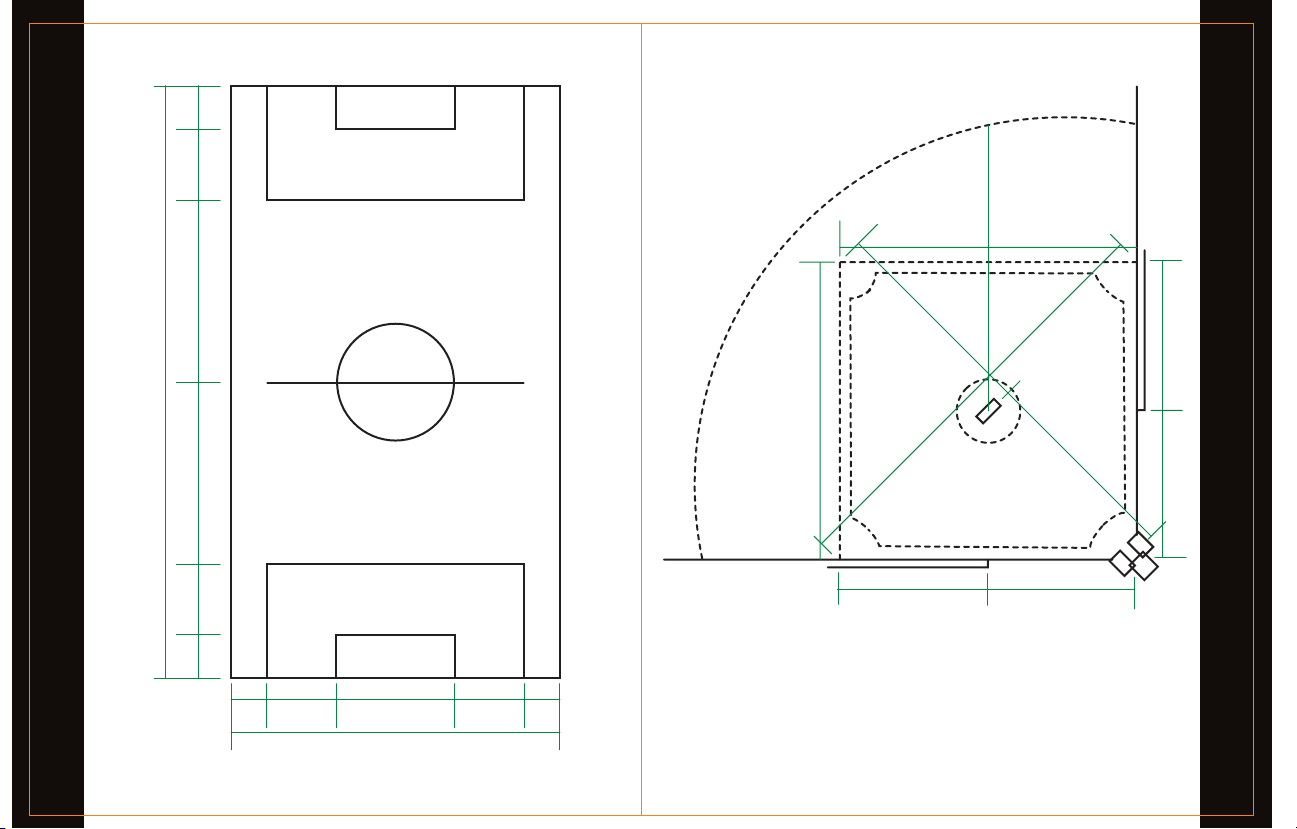

Soccer
FOUL LINE
18’ 36’ 96’ 96’ 36’ 18’
24’ 24’36’ 36’
Recommended backyard field dimensions:
5 6
75’ long x 45’ wide.
60’
180’
High School Fast Pitch Softball dimensions:
Home Plate to Pitching Mound: 46’
Home Plate to Pitching Mound: 50’
127.25’
13’
Little League Baseball and
Baseline Distance: 60’
Youth Slow Pitch Softball:
Baseline Distance: 65’
66.5’
18’ Diameter
45’ 45’
13’
60.5’
Baseball & Softball
45’
45’
Page 5
10
1020304050403020

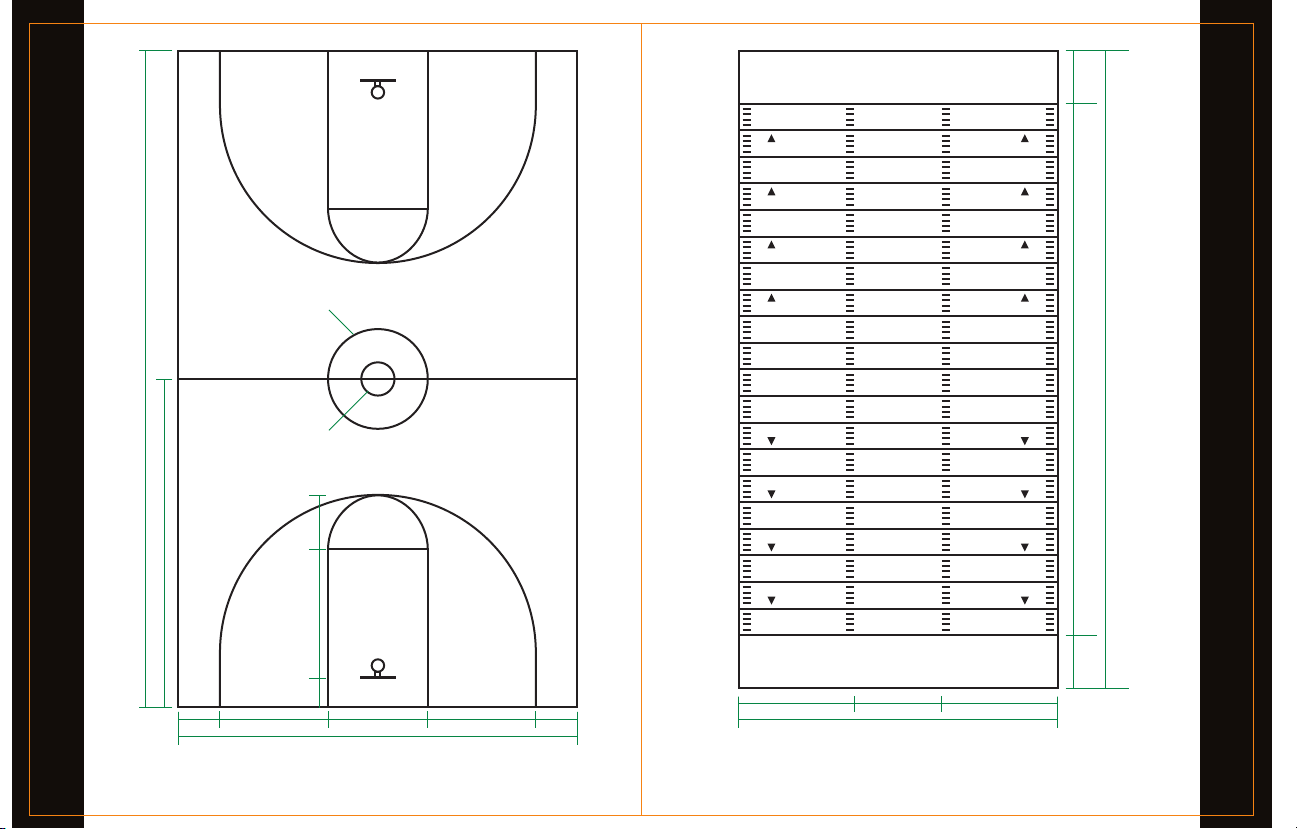

Basketball
94’
47’
12’ Diameter
4’ Diameter
4’ 15’ 6’
12’13.75’ 13.75’5.25’ 5.25’
50’
Junior High School Court Dimensions:
74’ long x 42’ wide
1020304050403020
10
30’ 30’300’
18.5’70.75’ 70.75’
160’
* College & High School on field markings vary from Pro markings.
Recommended backyard field dimensions:
75’ long x 40’ wide
360’
Football
Page 6
3’
30’3’
1.5’1.5’ 8.5’ 8.5’

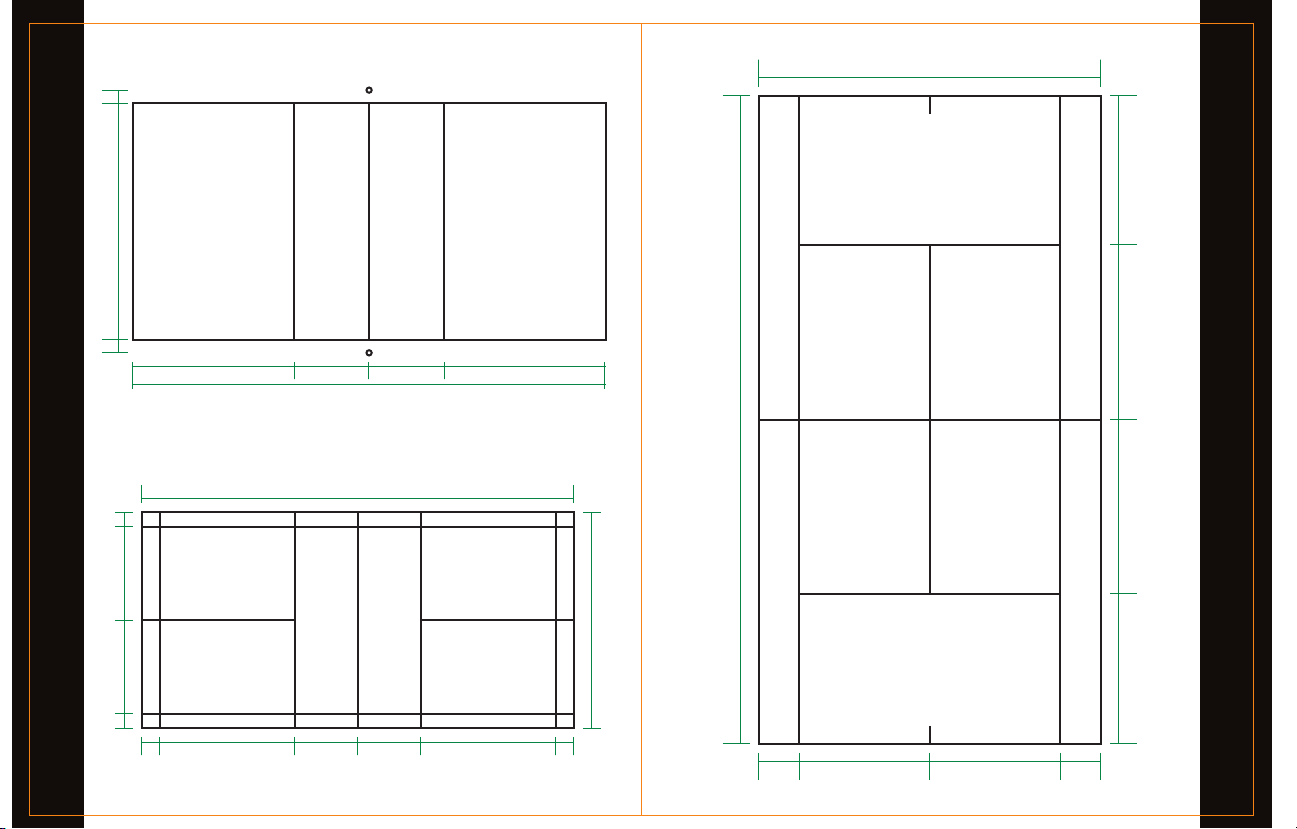

Badminton & Volleyball
Volleyball Court
Post
Post
20’ 20’10’ 10’
60’
Badminton Court
44’
36’
Tennis
78’
20’
18’ 18’21’ 21’
13’2.5’ 2.5’13’6.5’ 6.5’
9 107 8
13.5’ 13.5’
4.5’4.5’
Page 7
Horseshoes Bocce Ball
3’3’
3’1.5’ 1’1.5’
48’
34’1.5’
Horseshoes & Bocce Ball
3’1’ 1.5’
4’ 4’40’
100’
34’ 16’
16’ 34’
Toss Box
33’
27’ from the front of the boards
Toss Box
Toss Box Toss Box
20’ from the front of the box
Toss Box
Toss Box Toss Box
25’ from the front of the towers
Toss Box
Toss Box
Toss Box

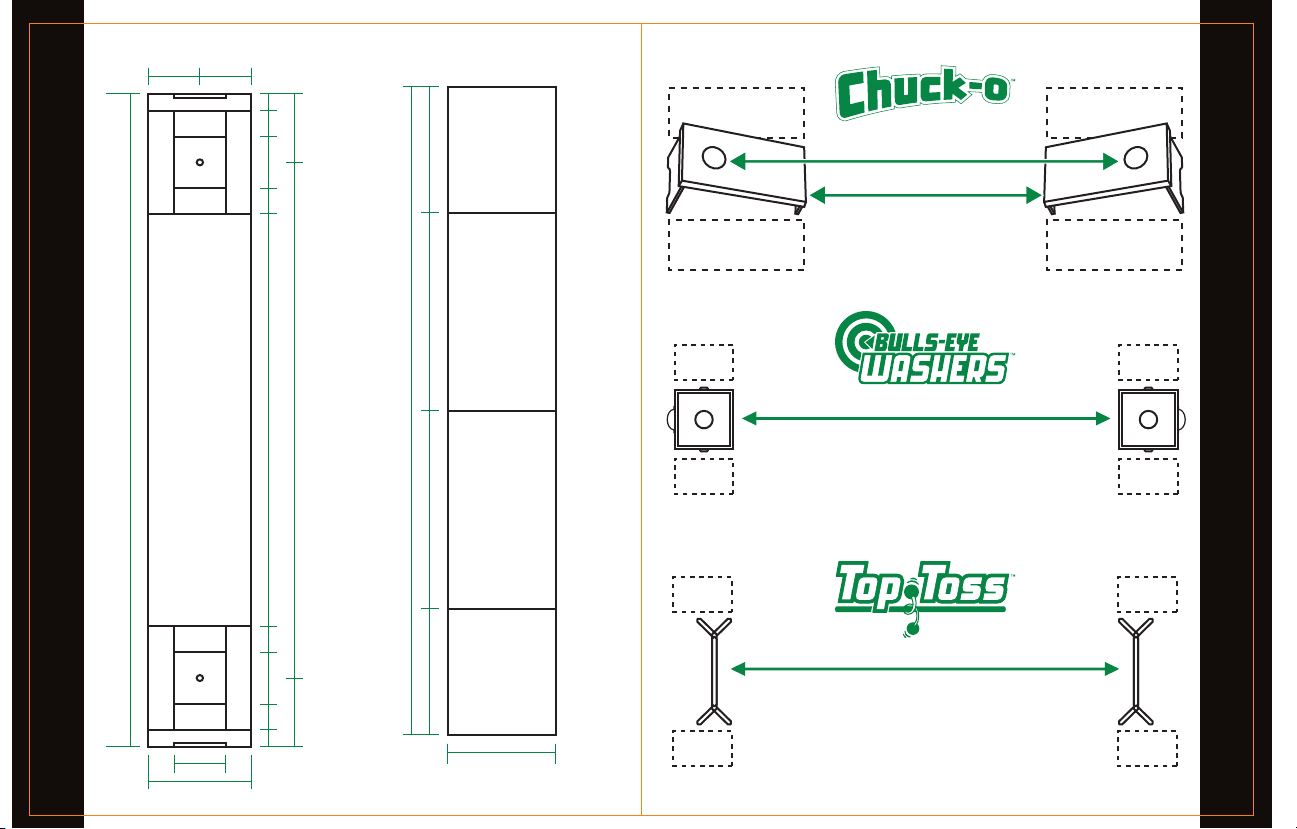

Chuck-O, Bulls-Eye Washers & Top Toss
3’
11 12
6’
10’
Toss Box Toss Box
Page 8

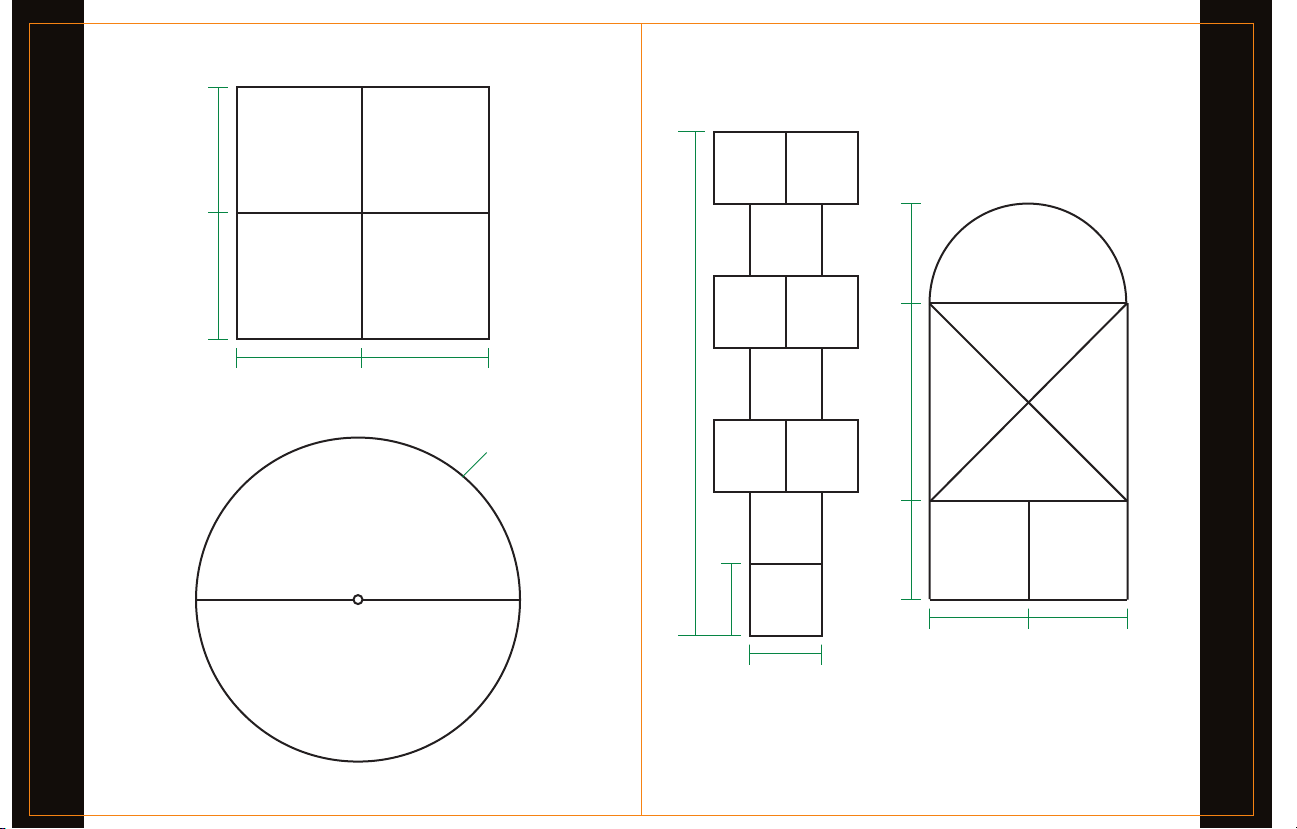

Four Square
6’ 6’
6’
Four Square & Tetherball
13 14
6’
10.5’
10’ Diameter
2’ 4’ 2’
1.5’
2’ 2’
1.5’
Hopscotch
