Page 1

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

КОНДИЦИОНЕР ВОЗДУХА

(СПЛИТ-СИСТЕМА БЫТОВАЯ)

KADZOKU

Inverter

Внутренний блокНаружный блок

RAC-I-KD25HP.D02/SRAC-I-KD25HP.D02/U

RAC-I-KD30HP.D02/SRAC-I-KD30HP.D02/U

RAC-I-KD35HP.D02/SRAC-I-KD35HP.D02/U

RAC-I-KD55HP.D02/SRAC-I-KD55HP.D02/U

RAC-I-KD70HP.D01/SRAC-I-KD70HP.D01/U

Page 2

Уважаемый покупатель! Поздравляем вас с покупкой и благодарим за удачный выбор кондиционера воздуха марки FUNAI. Перед началом эксплуатации прибора просим вас внимательно ознакомиться с руководством по эксплуатации.

СОДЕРЖАНИЕ

1. Назначение прибора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

2. Используемые обозначения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

3. Правила безопасной эксплуатации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

4. Устройство прибора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

5. Условия эксплуатации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

6. Общие требования к установке . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

7. Управление прибором . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

8. Уход и техническое обслуживание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

9. Устранение неполадок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

10. Транспортировка и хранение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

11. Комплектация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

12. Дата изготовления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

13. Срок эксплуатации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

14. Утилизация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

15. Сертификация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

16. Технические характеристики. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Page 3

НАЗНАЧЕНИЕ ПРИБОРА

ПРАВИЛА БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ

Кондиционер бытовой с наружным и внутренним блоком (сплит-система) предназначен для поддержания оптимальной температуры воздуха в жилых помещениях.

Кондиционер осуществляет охлаждение, нагрев, осушение, очистку воздуха и венти ляцию в бытовых помещениях.

ИСПОЛЬЗУЕМЫЕ ОБОЗНАЧЕНИЯ

ВНИМАНИЕ!ОСТОРОЖНО!

Требования, несоблюдение которых может привести к серьезной травме или летальному исходу.

ПРЕДУПРЕЖДЕНИЕ Данное устройс тво заполнено хла дагентом R32

• Не используйте хладагент, отличный от указанного (R32) для дозаправки или перезаправки изделия. В противном случае в контуре охлаждения может образоваться недопустимо высокое давление, что может привести к неисправности или взрыву изделия.

• Техническое обслуживание и ремонт кондиционера, работающего на хладагенте R32 должны осуществляться после проверки устройства на безопасность, чтобы минимизировать риски возникновения опасных инцидентов.

ПРИМЕЧАНИЕ

1. Если поврежден кабель питания, он должен быть заменен

производителем или авторизованной сервисной службой или другим квалифицированным специалистом, во избежание серьезных травм.

2. Кондиционер должен быть установлен с соблюдением су-

ществующих местных норм и правил эксплуатации электрических сетей.

3. После установки кондиционера электрическая вилка должна

находиться в доступном месте.

4. Неисправные батарейки пульта должны быть заменены.

5. Кондиционер должен быть установлен на достаточно над-

ежных кронштейнах.

6. Производитель оставляет за собой право без предвари-

тельного уведомления покупателя вносить изменения в конструкцию, комплектацию или технологию изготовления изделия с целью улучшения его свойств.

7. В тексте и цифровых обозначениях инструкции могут быть

допущены опечатки.

8. Если после прочтения инструкции у вас останутся вопросы

по эксплуатации прибора, обратитесь к продавцу или в специализированный сервисный центр для получения разъяснений.

9. На изделии присутствует этикетка, на которой указаны тех-

нические характеристики и другая полезная информация о приборе.

Требования, несоблюдение которых может привести к тяжелой травме или серьезному повреждению оборудования.

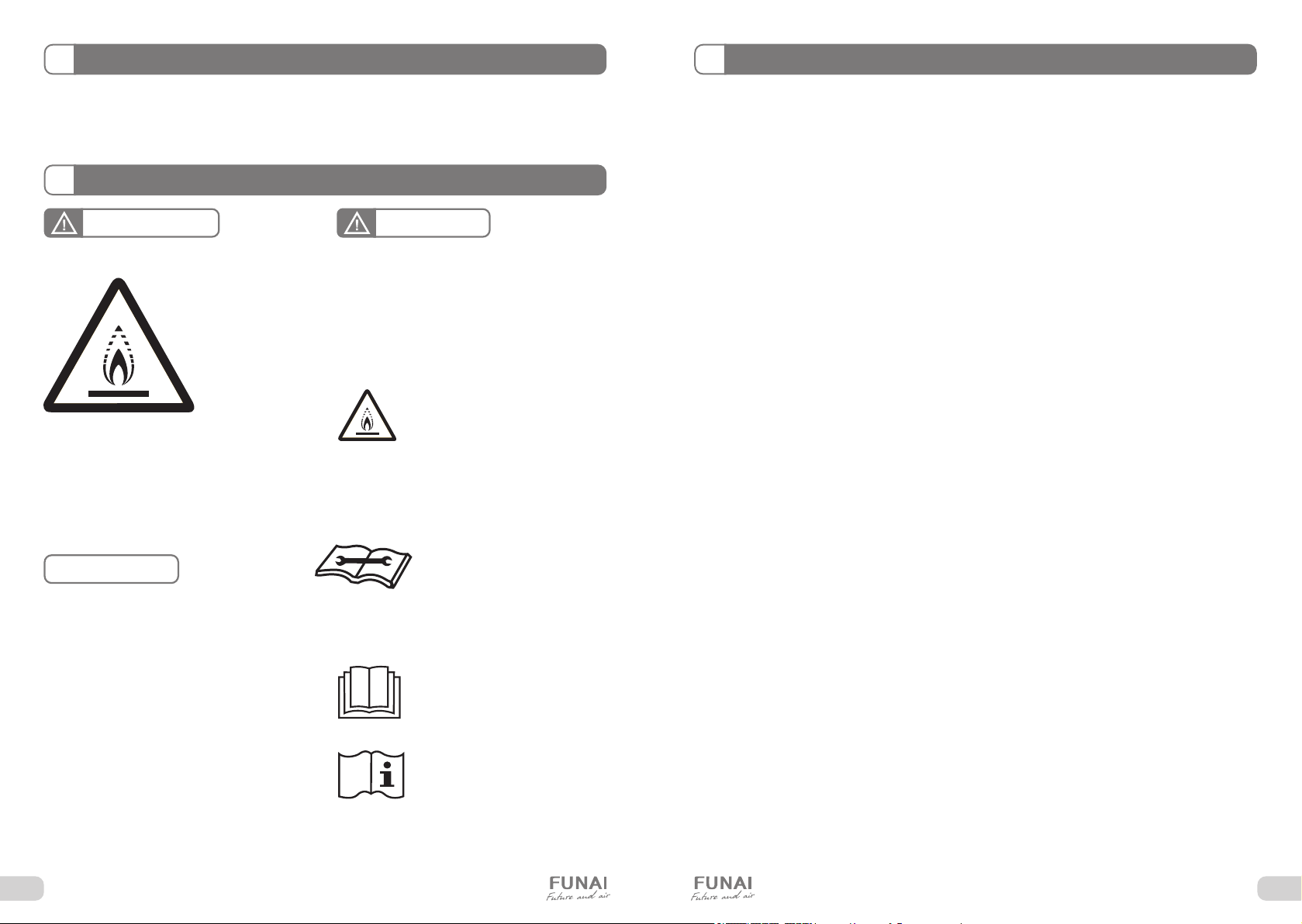

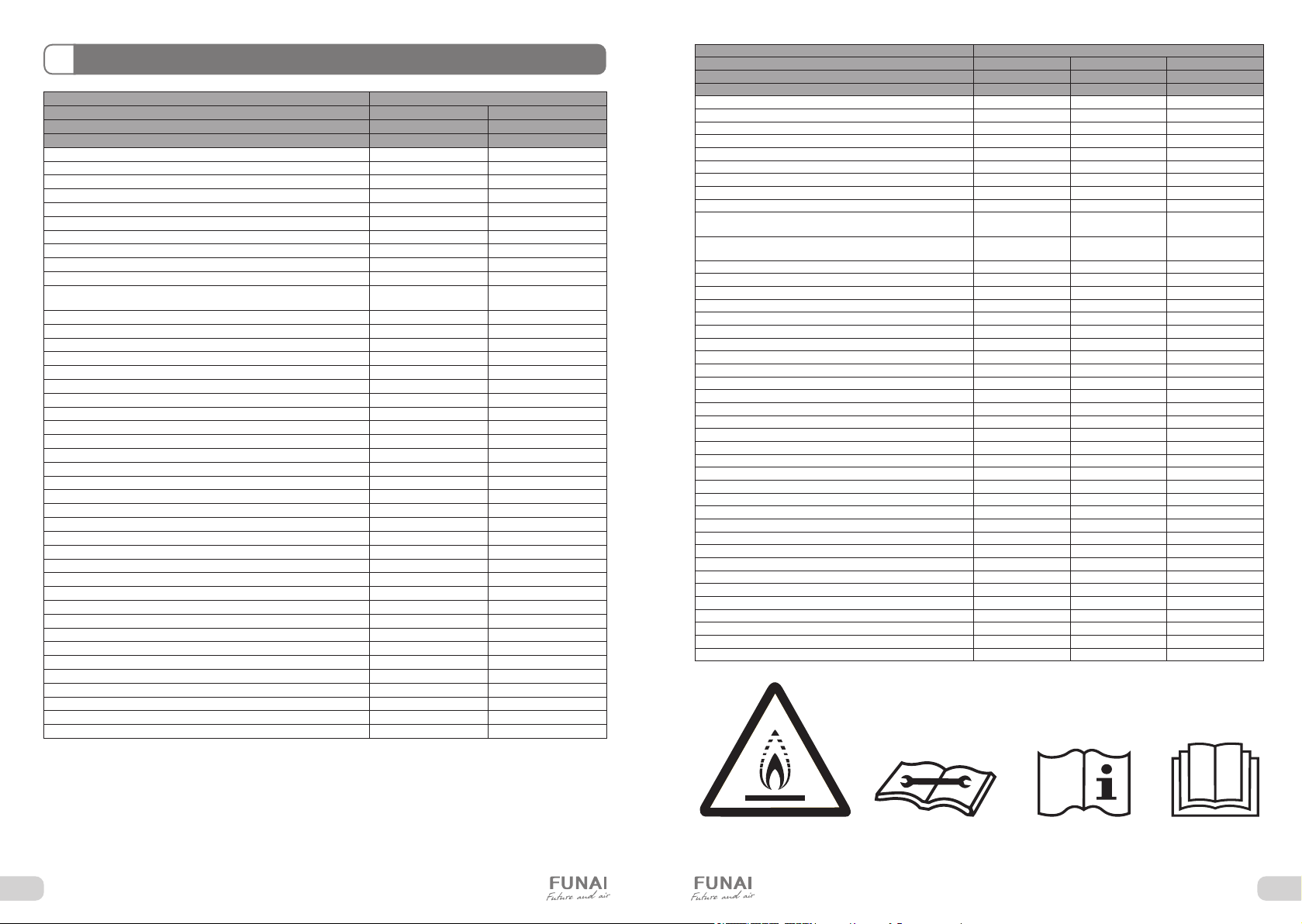

ИСПОЛЬЗУЕМЫЕ ЗНАКИ БЕЗОПАСНОСТИ НА УПАКОВКЕ

ПРЕДУПРЕЖДЕНИЕ

Этот символ показывает, что в данном приборе используется легковоспламеняющийся хла дагент. Если хладагент протекает и подвергается воздействию внешнего источника возгорания, существует риск возгорания.

ВНИМАНИЕ

Этот символ указывает на то, что обслуживающий перс онал должен обращаться с этим оборудованием со ссылкой на руководство по установке.

ВНИМАНИЕ

Этот символ означает, что следует внимательн о прочитать руководство по эксплуатации.

ВНИМАНИЕ

Этот символ показывает, что доступна такая информация, как руководство по эксплуатации или инструкция по установке.

НЕСОБЛЮДЕНИЕ ДАННЫХ ТРЕБОВАНИЙ МОЖЕТ ПРИВЕСТИ К ТЯЖЕЛОЙ ТРАВМЕ, ЛЕТАЛЬНОМУ ИСХОДУ ИЛИ ПОВРЕЖДЕНИЮ ОБОРУДОВАНИЯ!

1. Прочитайте данное руководство эксплуатации перед началом использования кондиционера и строго следуйте всем указанным в нем инструкциям.

2. Монтаж кондиционера необходимо осуществлять только силами квалифицированных специалистов официального дилера.

3. Ремонт кондиционера необходимо осуществлять только силами квалифицированных специалистов авторизованного сервисного центра.

4. Перед установкой необходимо убедиться, что параметры местной электрической сети соответствуют параметрам, указанным на табличке с техническими данными прибора.

5. Использовать кондиционер допускается только по назначению, указанному в данной инструкции.

6. Наращивание кабеля питания не допускается, т. к. это может привести к перегреву и пожару.

7. Все электрические кабели и розетки должны соответствовать техническим характеристикам прибора и электрической сети.

8. При длительном простое кондиционера необходимо отключать кабель электропитания.

9. Используйте кондиционер только по назначению, указанному в данной инструкции.

10. Запрещено устанавливать кондиционер вблизи источников тепла.

11. Кондиционер должен быть надежно заземлен.

12. Запрещена установка кондиционера в местах возможного скопления легко воспламеняющихся газов и помещениях с повышенной влажностью (ванные комнаты, зимние сады).

13. Запрещена установка наружного блока в местах возможного попадания на него соленой морской воды во избежание сильной коррозии кондиционера.

14. Перед техническим обслуживанием питание кондиционера необходимо отключать.

15. Необходимо обеспечить свободное пространство в зоне воздухозабора и воздухораздачи внутреннего и наружного блока. Перекрытие зон воздухозабора или воздухораздачи может привести к падению производительности кондиционера, к его перегреву и выходу из строя.

16. Запрещено хранить бензин, другие летучие и другие легковоспламеняющиеся жидкости вблизи кондиционера.

17. Запрещено отключать кондиционер от электрической сети, вынимая вилку из розетки не выключив кондиционер кнопкой ВКЛ./ВЫКЛ. (POWER).

18. Не засовывайте посторонние предметы в воздухозаборные решетки кондиционе ра. Это опасно, т.к. вентилятор вращается с высокой скоростью.

19. Не охлаждайте и не нагревайте воздух в помещении очень сильно, если в нем находятся дети или инвалиды.

20. Кондиционер не дает притока свежего воздуха. Чаще проветривайте помещение, особенно если в помещении работают приборы на жидком топливе, которые сни жают количество кислорода в воздухе.

21. Кондиционер не предназначен для ис пользования лицами (включая детей) с ог раниченными физическими способностя ми, недостатком опыта и знаний, пока они не получили инструкцию по использо ванию данного кондиционера от человека, который отвечает за их безопасность.

22. Дети не осознают опасности, которая может возникнуть при использовании электро приборов. Поэтому не разрешайте им ис пользовать или играть прибором без ваше го присмотра. Не оставляйте шнур питания в зоне досягаемости для детей, даже если электроприбор выключен.

23. Храните упаковочные материалы (картон, пластик и т.д.) в недоступном для детей месте, поскольку они могут представлять опасность для детей.

2 3

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИСПЛИТ-СИСТЕМА KADZOKU Inverter

Page 4

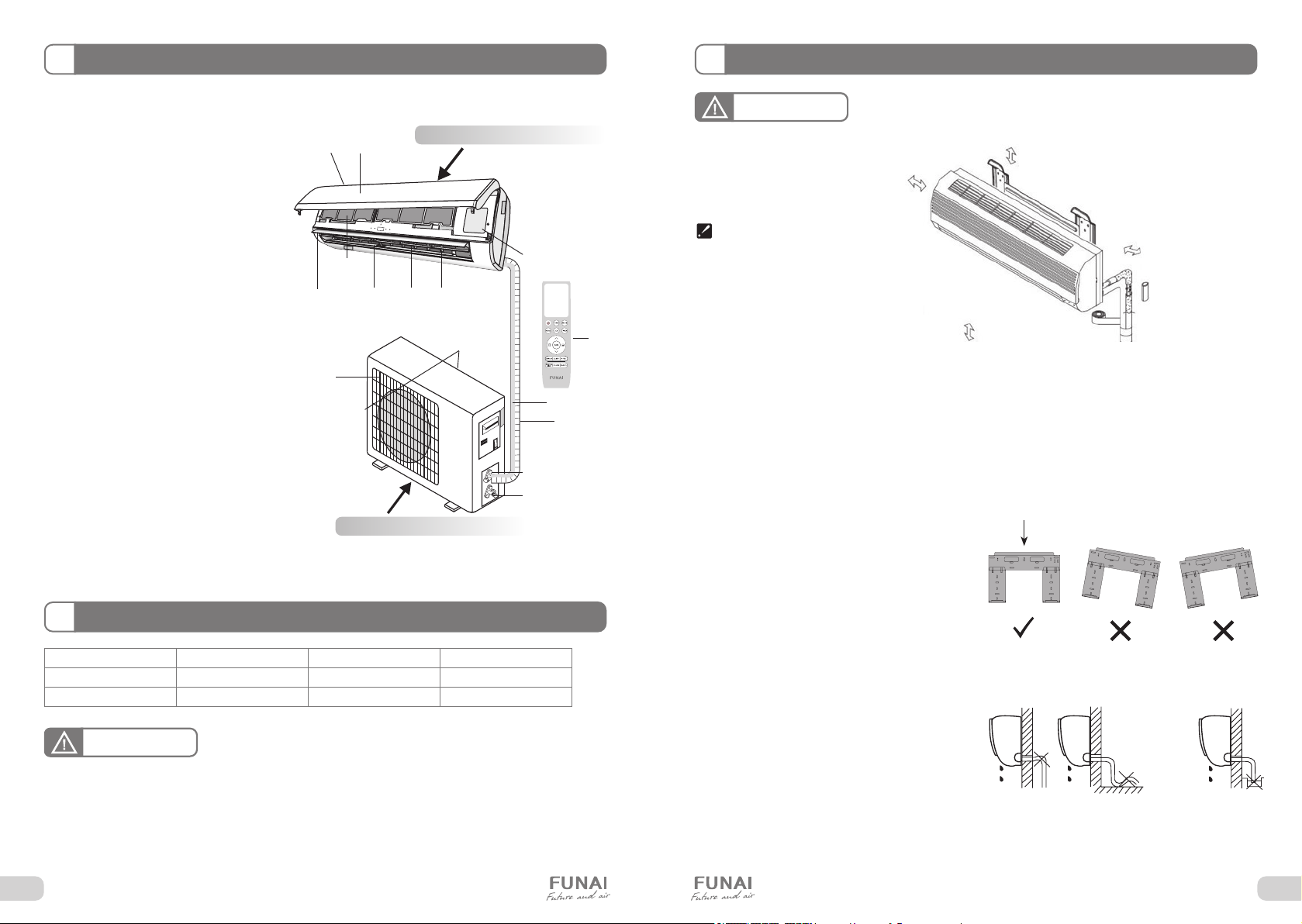

УСТРОЙСТВО ПРИБОРА

ОБЩИЕ ТРЕБОВАНИЯ К УСТАНОВКЕ

1. Решетка воздухозабора

2. Передняя панель

3. Панель аварийного включения / выключения без пульта ДУ (включения / выключение кондиционера, сброс индикации загрязненного фильтра после замены фильтра) и блок электроники

4. Выход воздуха

5. Вертикальные жалюзи (регулировка влево-вправо)

6. Горизонтальные жалюзи (регулировка вверх-вниз)

7. Воздушный фильтр

8. Пульт ДУ

9. Забор воздуха (сзади и сбоку)

10. Фреоновая трасса

11. Дренажная трубка

12. Воздуховыпускная решетка

Внешний вид кондиционера может отличаться от изображений, представленных в данной инструкции.

1 2

Внутренний блок

Наружный блок

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Режим работы Охлаждение Нагрев Осушение

Воздух в помещении От +17 до + 32 °C От 0 до +30 °C От +17 до +32 °C

Наружный воздух От -15 до +53 °С От -20 до +30 °C От -15 до +53 °C

ВНИМАНИЕ!

1. Не пользуйтесь кондиционером за пределами указанных температурных диапазонов наружного воздуха.

Это может привести к серьезной поломке.

2. Если указанные условия эксплуатации не выполня ются, то кондиционер может быть отключен встроенным

устройством защиты (при его наличии).

3. Влажность воздуха в помещении не должна превышать 80 %. Если это условие не выполняется, то на поверх-

ности кондиционера может образоваться конденсат.

ВНИМАНИЕ!

МИНИМАЛЬНОЕ РАССТОЯНИЕ ДО ПРЕПЯТСТВИЙ

Расстояние от стены не менее 15 см

Поверхность стены, на которой устанавливается внутренний блок, должна быть гладкой и ровной, конструкция стены должна выдерживать нагрузку не менее 60 кг.

Установка и обслуживание кондиционеров должны осуществляться квалифицированным персоналом.

Расстояние от потолка не менее 15 см

Расстояние от стены не менее 15 см

Расстояние от пола не менее 200 см

Требования по установке внутренних блоков сплит-систем

• Устанавливайте внутренний блок вдали от нагревательных приборов, источников пара или горючих газов.

• Выберите место, где ничего не будет препятствовать входящему и исходящему потокам воздуха из внутреннего блока.

• Убедитесь, что конденсат от внутреннего блока будет отводиться полностью и беспрепятственно. Также убедитесь в надёжности и герметичности всех соединений отвода конденсата. Проверьте, что все трубы надёжно теплоизолированы.

• Трубопровод отвода конденсата должен быть проложен с наклоном, обеспечивающим удаление конденсата самотеком (при условии, если не используются специализированные дренажные помпы, иначе следуйте рекомендациям в инструкции к дренажной помпе).

• Не устанавливайте внутренний блок над входом в помещение.

• Определите и запомните место прохождения скрытой проводки, чтобы не повредить её при монтаже.

• Минимальная длина трубопровода хладагента составляет 3 или 4 метра (в зависимости от модели кондиционера). Это ограничение необходимо для снижения вибрации и шума.

• При изменении длины трубопровода свыше номинальной (стандартной), скорректируйте количество хладагента в холодильном контуре в соответствии с рекомендациями.

• При установке внутреннего блока убедитесь, что соблюдаются требования по минимальным расстояниям до препятствий (см. рисунок).

• При установке внутреннего блока убедитесь, что монтажная пластина (панель) будет находиться в правильном положении.

Правильное положение монтажной панели

• Не прокладывайте дренажный трубопровод так, как изображено на рисунке

Не делайте подъёмов и петель

Не опускайте конец

трубопровода в воду

4 5

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИСПЛИТ-СИСТЕМА KADZOKU Inverter

Page 5

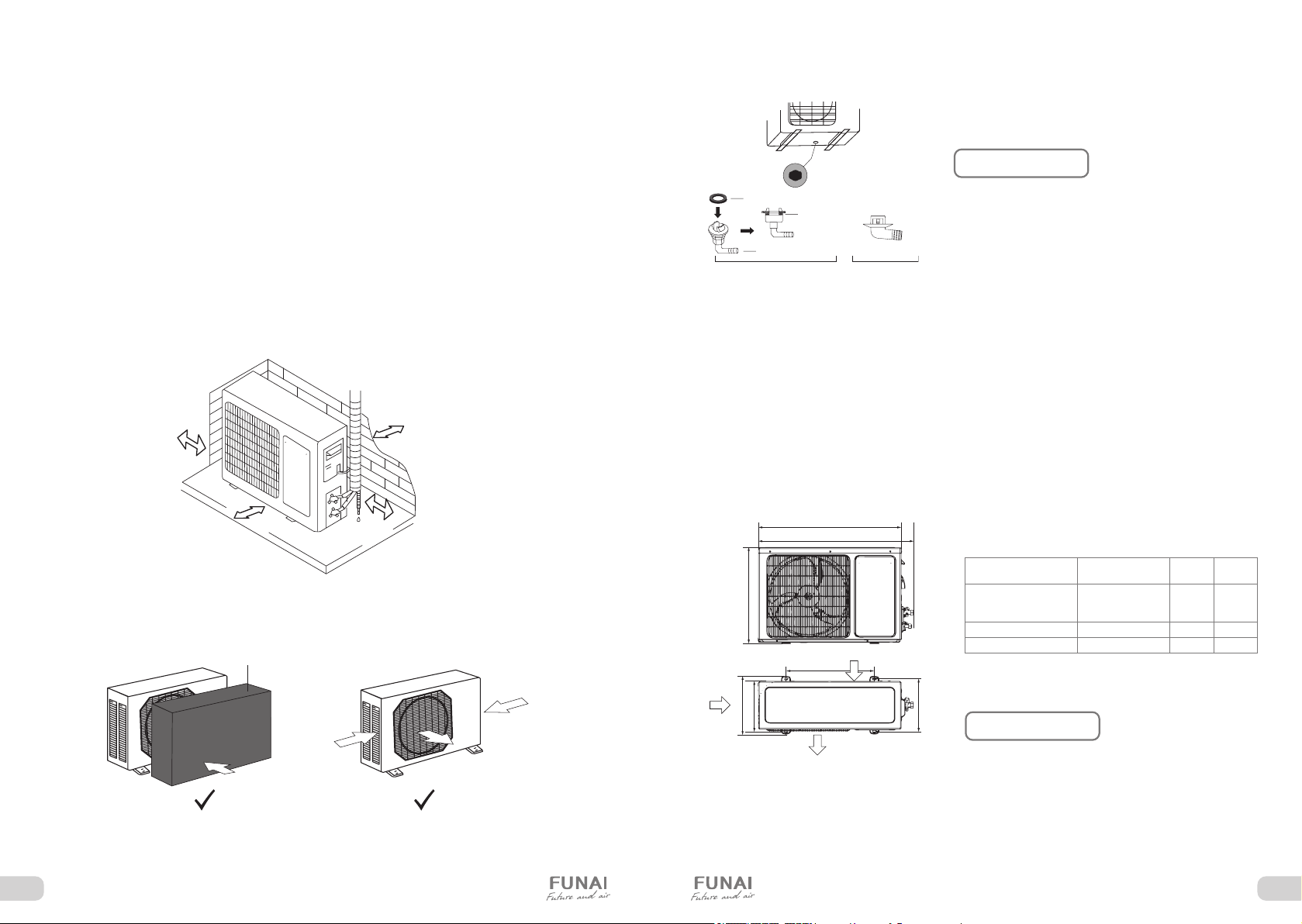

Требования по установке наружных блоков сплит-систем

сильного ветра

ветрозащита

(1) (2)

• Если над наружным блоком установлен навес, защищающий от солнца или дождя, убедитесь, что он не препятствует теплообмену конденсатора наружного блока.

• Не помещайте животных или растения под входящим или исходящим воздушным потоком от наружного блока.

• Выбирайте место установки наружного блока учитывая его вес, а также чтобы шум и вибрация были минимальными.

• Выбирайте место установки так, чтобы тёплый воздух от кондиционера и шум его работы не мешали окружающим.

• Устанавливайте наружный блок вдали от нагревательных приборов, источников тепла, пара или горючих газов.

• Если наружный блок устанавливается на крышу, убедитесь, что перепад высоты между внутренним и наружным блоком не превышает максимально допустимого значения (зависит от модели кондиционера).

• Убедитесь, что длина трассы между внутренним и наружным блоком не превышает максимально допустимого значения (зависит от модели кондиционера).

• Убедитесь, что структура перекрытий/фасада и креплений выдержит вес оборудования.

• Если наружный блок устанавливается на крышу или стену/фасад здания в труднодоступном месте, это может затруднить последующее сервисное обслуживание.

• При установке наружного блока убедитесь, что соблюдаются требования по минимальным расстояниям до препятствий (см. рисунок)

• Убедитесь, что после установки наружный блок будет находиться строго в вертикальном положении. Не допускается перекос наружного блока при его работе.

МИНИМАЛЬНОЕ РАССТОЯНИЕ ДО ПРЕПЯТСТВИЙ

50 cм до препятствия сверху

30 см слева

30 см до стены

• Если наружный блок оснащён функцией теплового насоса, установите патрубок отвода конденсата наружного блока. По этому патрубку будет отводиться конденсат, образующийся при работе наружного блока в режиме нагрева.

прокладка

дренажный отвод

отверстие для дренажного отвода

ПРИМЕЧАНИЕ

Изображение конструкции дренажного патрубка приведено для справки. Конструкция дренажного патрубка вашего кондиционера может отличаться (например, может отсутствовать резиновая прокладка)

ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ НАРУЖНЫЕ БЛОКИ СПЛИТ-СИСТЕМ В СЛЕДУЮЩИХ МЕСТАХ

• В местах, в которых присутствуют минеральные масла (или их пары), например, смазочные.

• В условиях морского климата с большим со держанием солей в воздухе (в зависимости от модели и вида антикоррозийной обработки на ружного блока).

• В условиях присутствия вызывающих коррозию газов, например, сернистых.

• В условиях сильных колебаний напряжения в сети (на промышленных предприятиях).

• В местах, где присутствуют сильные электро магнитные поля.

• В местах, где имеются горючие газы или мате риалы.

• В местах, где имеются пары кислот и щелочей, а также в других особых условиях.

• В местах, где в окружающем воздухе присутст вует большое количество взвешенных механических частиц.

• В помещениях.

• В автомобильном транспорте или на водном транспорте.

200 cм до препятствия спереди

50 см справа

• В случае, если в месте установки возможны сильные порывы ветра (например, на побережье), убедитесь, что вентилятор вращается без затруднений, и блок расположен вдоль стены, или используйте загражде

ние от ветра (см. рисунок). По возможности устанавливайте наружный блок с подветренной стороны.

направление

направление сильного ветра

6 7

УСТАНОВОЧНЫЕ ДАННЫЕ ДЛЯ НАРУЖНЫХ БЛОКОВ

Ш1

Ш2

Забо р воздуха

Г2

Г1

Выброс воздуха

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИСПЛИТ-СИСТЕМА KADZOKU Inverter

Модель

RAC-I-KD25HP.D02/U RAC-I-KD30HP.D02/U RAC-I-KD35HP.D02/U

RAC-I-KD55HP.D02/U 853×602×349 516 314

RAC-I-KD70HP.D01/U 920×699×380 586 347,5

Размеры наружного блока Ш×В×Г, мм

712×459×276 362 256

Размер А, мм

Размер Б, мм

ПРИМЕЧАНИЕ

Установочные размеры являются справочными и могут быть изменены без предварительного уведомления.

Page 6

ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПИТАНИЯ И ОСУЩЕСТВЛЕНИЕ МЕЖБЛОЧНЫХ СОЕДИНЕНИЙ

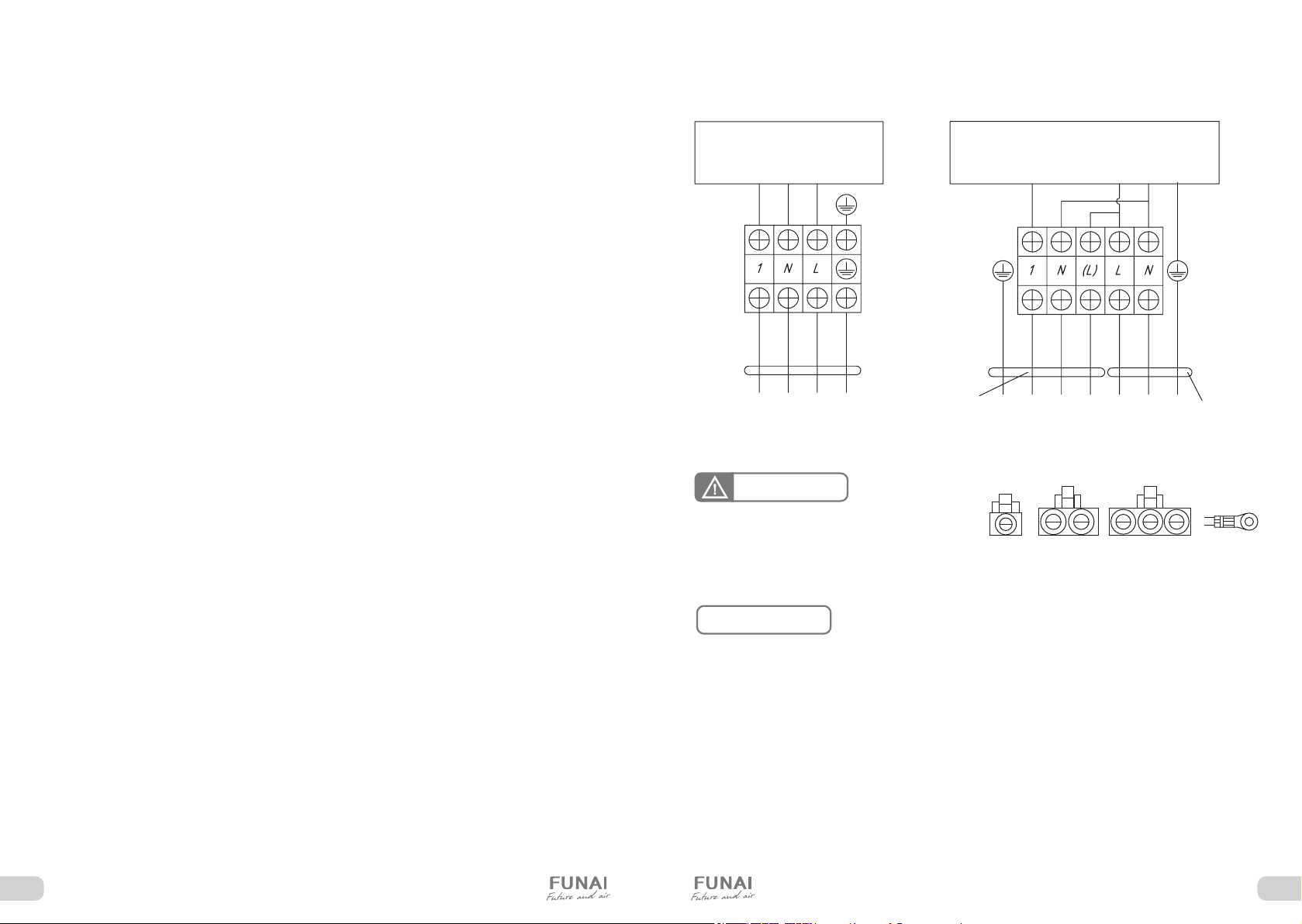

СХЕМЫ МЕЖБЛОЧНЫХ СОЕДИНЕНИЙ

При подключении электропитания и межблочных соединений соблюдайте следующие требования:

• Оборудование должно иметь выделенную линию электропитания и отдельный автомат токовой защиты.

• Все контакты должны быть закреплены надёжно, резьбовые соединения должны быть затянуты. Протяните все резьбовые соединения, так как они могли ослабнуть от вибрации при транспортировке. Удалите все посторонние предметы и крепления, использовавшиеся при транспортировке.

• Электропитание соответствует спецификации данного оборудования.

• Мощность линии электропитания соответствует максимальной потребляемой мощности кондиционера.

• Убедитесь, что при пуске оборудования не происходит изменения параметров электросети

более чем на 10 % от номинального рабочего напряжения, указанного в спецификации оборудования.

• Убедитесь, что сечение кабеля соответствует спецификации оборудования.

• В сырых и влажных помещениях всегда используйте УЗО.

• Убедитесь, что исключена возможность возникновения проблем с электропитанием, т.к. они могут повлечь частые срабатывая реле, что приведёт к выходу из строя контактов, а также к неправильному функционированию защиты от перегрузки.

• Предусмотрите возможность одновременного отключения от источника питания всех питающих проводов.

• Подключение электропитания и осуществление межблочных соединений должны выполняться квалифицированным персоналом.

Внутренние блоки

Плата управления внутреннего блока

От наружного блока К внутреннему блоку К электропитанию

ВНИМАНИЕ!

Параметры рекомендуемых к применению межблочных и силовых кабелей вы можете посмотреть в разделе «Технические характеристики».

Наружные блоки

Плата управления

наружного блока

* Если на внутреннем и наружном блоке присутствуют отдельные кабели с собственными разъёмами, соедините их.

ПРИМЕЧАНИЕ

Данные схемы приведены только для справки. Если схема подключений на вашем блоке отличается, для осуществления подключения воспользуйтесь схемой электроподключений, приведенной на вашем кондиционере.

8 9

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИСПЛИТ-СИСТЕМА KADZOKU Inverter

Page 7

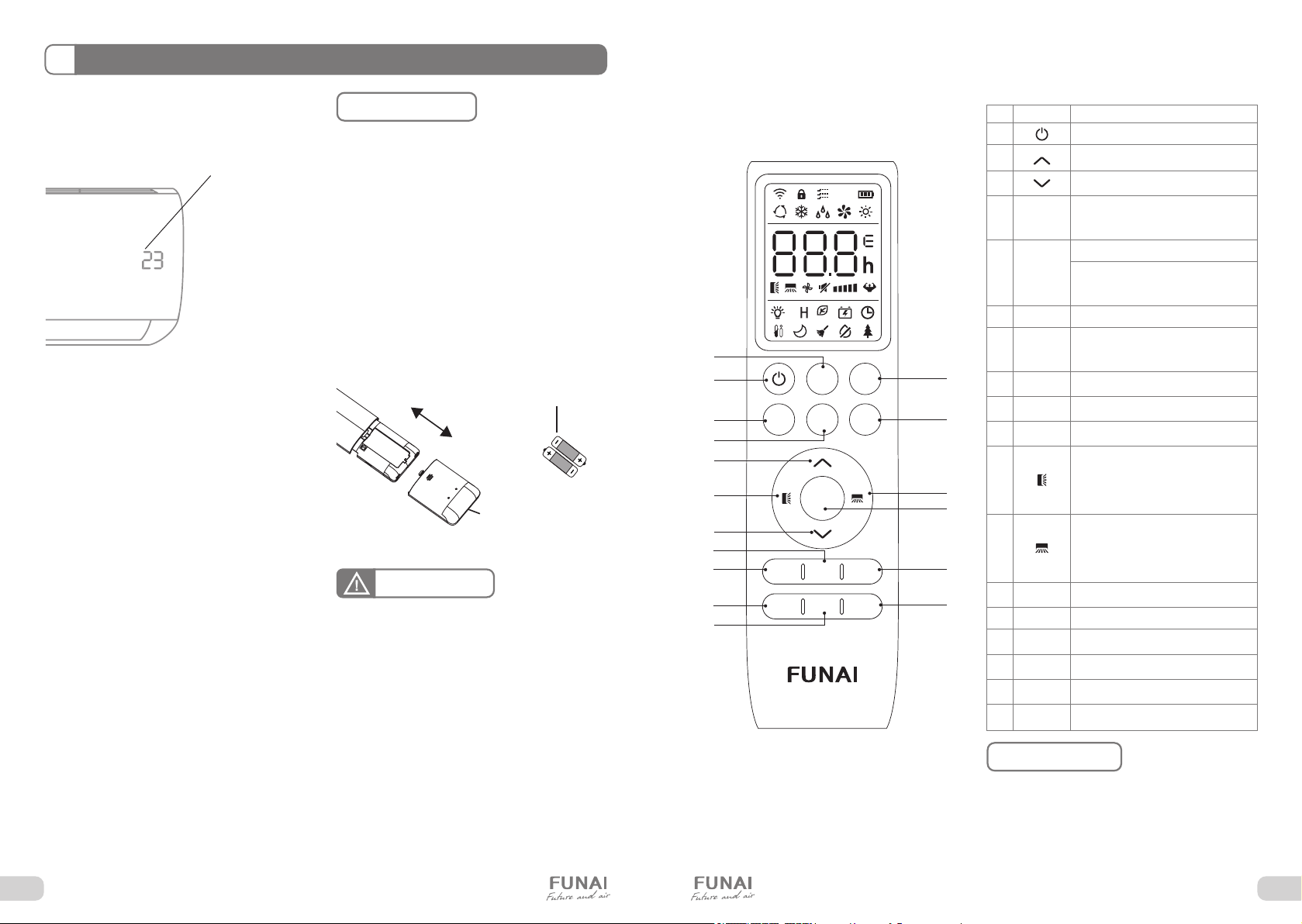

УПРАВЛЕНИЕ ПРИБОРОМ

Установить обратно Комплект батареек

крышка

УПРАВЛЕНИЕ ПРИБОРОМ

Панель индикации внутреннего блока

Индикатор текущей температуры

Описание пульта дистанционного управления

Подавая команды с пульта дистанционного управления, направляйте ИК-излучатель на приёмник сигналов ДУ, расположенный на внутреннем блоке. Держите пульт ДУ на раcстоянии не более 8 м от внутреннего блока.

• Если задано время включения или отключения кондиционера по таймеру, то пульт ДУ в заданное время автоматически посылает управляющий сигнал на внутренний блок.

Если пульт дистанционного управления нахо-

• дится в таком месте, откуда затруднён приём сигналов, то включение или отключение кондиционера по таймеру будет производиться с задержкой в 15 минут.

Установка и замена элементов питания

Для питания пульта ДУ используются два щелочных элемента питания типа AAA(LR03)/R03 (не входит в комплект поставки).

1. Для установки элементов питания необходимо выдвинуть крышку отсека элементов питания и вставить элементы питания в соответствии с символами «+» и «-», указанными на стенке отсека.

2. Для замены элементов питания проделайте ту же операцию.

ПРИМЕЧАНИЕ

1. При замене элементов питания не используйте старые элементы или элементы других типов. Это может привести к нарушению нормальной работы пульта ДУ.

2. Если вы не пользуетесь пультом более 1 месяца, извлеките элементы питания из пульта, так как они могут протечь и повредить пульт.

3. При нормальной эксплуатации кондиционера срок службы элементов питания составляет около 6 месяцев.

4. Заменяйте элементы питания, если отсутствует звуковое подтверждение приема команд ДУ, или когда пропадает значок передачи сигнала.

Снять крышку

Задняя

ВНИМАНИЕ!

• Пульт ДУ не будет работать, если между ним

и внутренним блоком расположены шторы, двери или другие предметы.

• Не допускайте попадания на пульт воды и не

подвергайте его воздействию прямых солнечных лучей и источников тепла.

• Во избежание нарушения приёма сигналов пуль-

та ДУ не допускайте попадания прямых солнечных лучей на приемник ИК-сигналов, расположенный на внутреннем блоке.

• Если другие электроприборы реагируют на сиг-

налы пульта ДУ, отодвиньте их от кондиционера или проконсультируйтесь с представителем торговой организации, у которой вы приобрели кондиционер.

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

ECO

FAN

SLEEP

CLEAN

MUTETURBO

TIMERECO

I FEEL

HEALTH

MODE

DISPLAY

GENTLE

WIND

№ Кнопка Функции

4 MODE

5 ECO

6 TURBO Включить/отключить режим TURBO

7 FAN

8 TIMER

9 SLEEP

10 DISPLAY

13 I FEEL

14 MUTE Включить/отключить режим MUTE

MODE +

TIMER

16 CLEAN

17 HEALTH

GENTLE

WIND

Включить/выключить кондиционер

Увеличить температуру или настроить таймер

Уменьшить температуру или настроить таймер

Выбрать режим работы («авто», «охлаждение», «нагрев», «осушение», «вентиляция»)

Включить/отключить режим SMART Eco

Долгим нажатием включить/ отключить функцию нагрева 8 °С

Выбрать скорость вентилятора: авто/тихая/низкая/средняя/ высокая/турбо

Настройка таймера на включение/ выключение

Включить/отключить режим SMART Sleep

Включить/выключить светодиодный дисплей

Изменения работы жалюзи. При нажатии активируется автоматическое движение горизонтальных жалюзи (Вверх-вниз). Для фиксации положения жалюзи нажмите кнопку повторно

Изменения работы жалюзи. При нажатии активируется автоматическое движение вертикальных жалюзи (влево-вправо). Для фиксации положения жалюзи нажмите кнопку повторно

Включить/отключить функцию SMART Feel

Включить/отключить функцию блокировки от детей

Включить/выключить режим самоочистки

Включить/отключить функцию HEALTH (ионизация воздуха)*

Включить/выключить функцию мягкого обдува (GENTLE WIND)*

ПРИМЕЧАНИЕ

Форма, положение кнопок и индикаторов могут отличаться в зависимости от моделей, но их функции остаются прежними.

* Не используется в данной серии.

10 11

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИСПЛИТ-СИСТЕМА KADZOKU Inverter

Page 8

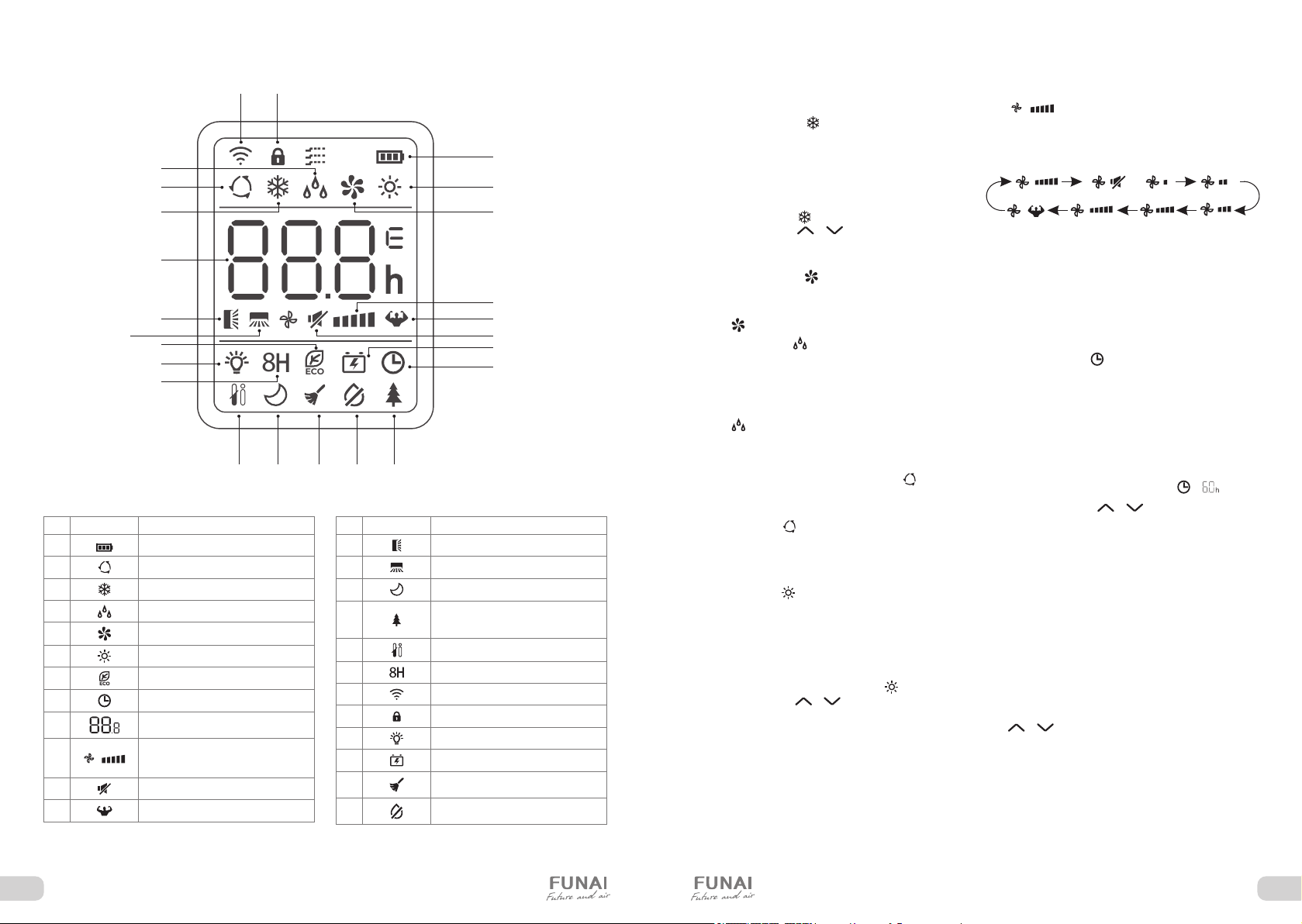

ПАНЕЛЬ ИНДИКАЦИИ ПУЛЬТА ДУ ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ КОНДИЦИОНЕРОМ

ECO

2 3

21 18

Индикатор Обозначение

№

* Не используется в данной серии.

Индикатор батареи

Режим SMART Auto

Режим охлаждения

Режим осушения

Режим вентиляции

Режим нагрева

Режим SMART Eco

Таймер

Индикатор таймера, температуры и кодов ошибок

Скорость работы вентилятора: автоматическая / тихая / низкая / средняя / высокая / турбо

Режим MUTE

Режим TURBO

23 24

№

10 12 11

Индикатор Обозначение

Движение жалюзи вверх-вниз

Движение жалюзи вправо-влево

Режим SMART Sleep

Функция Health* (ионизация воздуха)

Функция SMART Feel

Функция нагрева +8 °С

Индикатор сигнала

Блокировка от детей

Дисплей ВКЛ / ВЫКЛ

Функция GEN

Режим самоочистки SMART Ice Clean

Анти-плесень*

Выбор режима

ежим охлаждения

Режим охлаждения позволяет кондиционеру охлаждать помещение и одновременно снижать влажность воздуха.

Для включения режима охлаждения (COOL) нажимайте кнопку MODE, пока на дисплее не появится значок С помощью кнопок и установите температуру ниже, чем температура в помещении.

Режим вентиляции

Для настройки режима вентиляции нажимайте кнопку MODE, пока на дисплее не появится значок

Режим осушения

В режиме осушения кондиционер снижает уровень влажности воздуха в помещении.

Для активации режима осушения нажимайте кнопку MODE, пока на дисплее не появится значок

Примечание: в режиме осушения нельзя выбрать скорость вращения вентилятора.

Автоматический режим SMART Auto

Для выбора автоматического режима работы нажимайте кнопку MODE, пока на дисплее не появится значок

Режим работы нагрев / охлаждение / осушение / вентиляция будет выбран автоматически в соответствии с температурой в помещении.

Режим нагрева

При работе в режиме нагрева кондиционер нагревает воздух в помещении до заданной температуры и поддерживает достигнутую температуру.

Для активации режима нажимайте кнопку MODE, пока на дисплее не появится значок С помощью кнопок и установите температуру выше, чем температура в помещении.

Примечание: в режиме нагрева прибор может автоматически активировать цикл размораживания, который необходим для очистки конденсатора от инея и восстановления функции теплообмена. Эта процедура обычно длится 2 – 10 минут. Во время размораживания вентилятор внутреннего блока останавливается. После размораживания он автоматически возвращается в режим нагрева.

Выбор скорости работы вентилятора

FAN

Нажатие кнопки меняет рабочую скорость вентилятора в следующей последовательности: авто / тихая / низкая / средняя / высокая / турбо.

Функция блокировки от детей

Для запуска данной функции одновременно нажмите на кнопки MODE и TIMER, для выключения функции повторитеи удерживайте 3 и более секунд.

Данная функция позволяет блокировать кнопки пульта ДУ.

Функция таймера — установка таймера на включение TIMER

Для автоматического включения устройства. Когда блок отключен, вы можете настроить таймер на включение.

Чтобы настроить время автоматического включения:

1. Нажмите кнопку TIMER первый раз, чтобы настроить включение, на пульте появятся и будут мигать значки

2. Нажмите кнопки установить желаемое время включения на таймере. Каждый раз, когда вы нажмете на кнопку, время будет увеличиваться / уменьшаться на полчаса между 0 и 10 часами и на час между 10 и 24 часами.

3. Нажмите кнопку TIMER второй раз для подтверждения.

4. После настройки включения таймера выберите необходимый режим (охлаждение, нагрев, автоматический, вентиляция, осушение), нажав кнопку MODE. Для настройки необходимой температуры работы нажмите кнопки

Для отмены нажмите кнопку TIMER. Примечание: установленное вами значение

указывает на промежуток времени после установки таймера, через которое прибор автоматически включится. Например, если вы установили таймер на 2,5 часа на экране появится 2,5H и устройство включится через 2,5 часа.

и чтобы

12 13

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИСПЛИТ-СИСТЕМА KADZOKU Inverter

Page 9

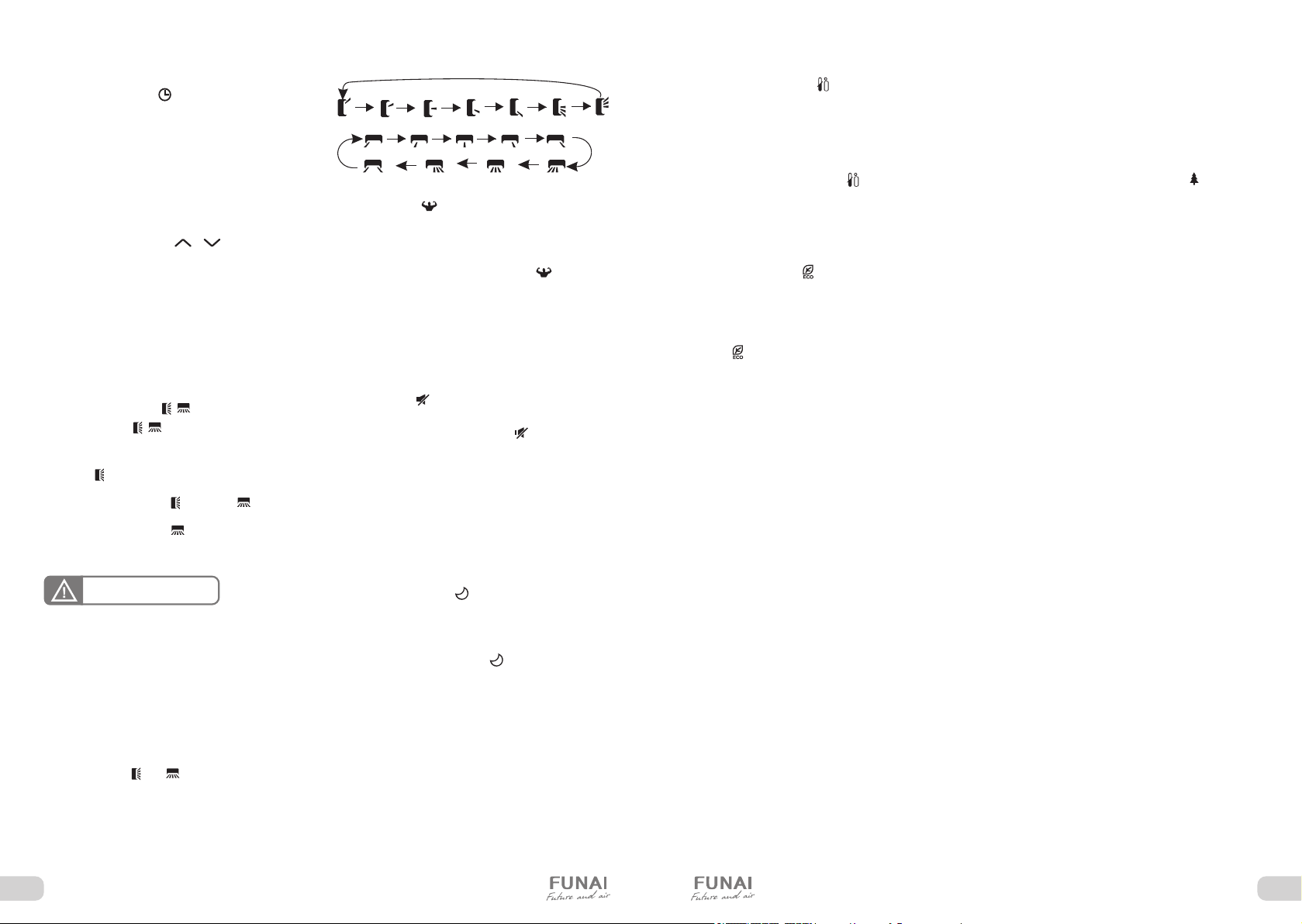

Функция таймера — установка таймера на выключение TIMER

Для автоматического выключения устройства. Когда блок включен, вы можете настроить таймер на выключение.

Чтобы настроить время автоматического выключения:

1. Убедитесь, что устройство включено.

2. Нажмите кнопку TIMER первый раз, чтобы настроить выключение. Используйте кнопки настроить желаемое время выключения.

3. Нажмите кнопку TIMER второй раз для подтверждения.

Для отмены нажмите кнопку TIMER.

Примечание: все настройки таймера необходимо произвести и подтвердить в течение 5 секунд. В противном случае все настройки таймера будут сброшены.

Функция SMART Air

Нажмите кнопки для активации жалюзи (движение вверх-вниз горизонтальной жалюзи и влево-вправо вертикальных жалюзи).

Нажмите горизонтальной жалюзи вверх-вниз, на дисплее пульта появится значок . Нажмите для активации движения вертикальных жалюзи, на пульте появится значок

Повторите нажатие еще раз, чтобы остановить движение жалюзи под определенным углом.

для активации движения

и чтобы

ОСТОРОЖНО!

Не пытайтесь настроить положение вертикальных и горизонтальных жалюзи вручную. Это может привести к поломке механизма.

Никогда не вставляйте пальцы, или другие посторонние предметы в отверстия для циркуляции воздуха. Это может привести к получению травм (в том числе к поражению электрическим током) и поломке устройства.

Долгое нажатие позволяет выбрать больше углов для направления потока воздуха.

или свыше 3 секунд

Режим TURBO

Помогает достигать заданной температуры за короткое время.

Для активации режима ТУРБО нажмите кнопку TURBO, на дисплее появится значок

Для отмены режима нажмите кнопку повторно. В режиме охлаждения / нагрева при выборе режима ТУРБО устройство переключится в режим быстрого охлаждения / нагрева и будет работать на самой высокой скорости вентилятора, чтобы достичь заданной температуры за короткие сроки.

Режим MUTE

Нажмите кнопку MUTE для активации режима, на дисплее пульта появится значок Для деактивации режима нажмите кнопку повторно.

При работе режима будет установлена скорость вентилятора АВТО для работы с минимальным уровнем шума.

Примечание: при нажатии кнопок FAN / TURBO / SLEEP режим MUTE будет отключен. Режим MUTE нельзя активировать в режиме осушения.

Режим SMART Sleep

Режим с предустановленной скоростью работы вентилятора.

Для активации функции нажмите кнопку SLEEP, на дисплее появится значок

Для отключения функции нажмите на кнопку еще раз.

После 10 часов работы в режиме SLEEP кондиционер переключится на предыдущий режим работы.

В режиме нагрева заданная температура постепенно снизится на 2 °С.

В режиме охлаждения заданная температура постепенно повысится на 2 °С.

Функция SMART Feel

Данная функция позволяет пульту управления измерять температуру в текущем местоположении и посылать сигнал кондиционеру для оптимизации температуры вокруг пользователя.

Для активации функции нажмите кнопку I FEEL, на дисплее появится значок

Для отключения функции нажмите кнопку еще раз. Примечание: Функция SMART Feel автоматически

отключается через 2 часа после запуска.

Режим SMART Eco

При выборе этого режима устройство автоматически переходит в режим экономичного энергопотребления.

Нажмите кнопку ECO, на дисплее отобразится значок Для отмены нажмите кнопку еще раз.

Примечание: режим ECO доступен в режиме охлаждения / нагрева.

Функция нагрева +8 °С

Для активации функции нажмите и удерживайте кнопку ECO больше 3 секунд, на дисплее пульта появится 8 °С. Для отключения функции повторите.

Данная функция автоматически запустит режим нагрева, когда температура в помещении будет ниже +8 °С и вернется врежим ожидания, когда температура достигнет +9 °С.

Если температура в помещении выше +18 °С, устройство отключит данную функцию автоматически.

Функция DISPLAY (Дисплей внутреннего блока)

Включение / выключение светодиодного дисплея на панели.

Нажмите кнопку DISPLAY для отключения дисплея на панели. Нажмите повторно для включения дисплея.

и устройство перейдет в режим ECO.

Функция ионизации воздушного потока «HEALTH» насыщает воздух отрицательно

заряженными частицами — ионами, которые в свою очередь очищают воздух от бактерий, неприятных запахов и создают эффект свежего лесного воздуха в помещении.

Для активации данной функции нажмите кнопку HEALTH, на дисплее появится значок

Для отключения функции нажмите на кнопку HEALTH повторно.

14 15

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИСПЛИТ-СИСТЕМА KADZOKU Inverter

Page 10

ВСТРОЕННЫЕ ФУНКЦИИ КОНДИЦИОНЕРОВ

Функция теплого пуска (защита от обдува холодным воздухом)

Кондиционеры данной серии оснащены функцией теплого пуска, которая предотвращает запуск вентилятора внутреннего блока на средней или высокой скорости до момента прогрева теплообменника внутреннего блока. Если вы выбрали высокую или среднюю скорость, вентилятор будет вращаться с низкой скоростью до момента прогрева теплообменника.

Функция температурной компенсации (защита от простуды)

Кондиционеры данной серии оснащены функцией температурной компенсации в режиме нагрева, которая позволяет учесть температурное расслоение воздуха по высоте помещения и точно поддерживать температуру именно в месте расположения пользователя.

Функция автоматического перезапуска

Кондиционеры данной серии оснащены функцией автоматического перезапуска в случае внезапного отключения электропитания. После возобновления подачи электропитания, кондиционер продолжит работу, сохранив настройки режима, температуры, скорости вращения вентилятора.

Функция запоминания положения жалюзи

Кондиционеры данной серии оснащены функцией запоминания положения жалюзи. После выключения и повторного включения кондиционера, жалюзи будут выставлены в ранее заданное пользователем положение.

Функция «Smart Defrost» (умное оттаивание)

Кондиционеры данной серии оснащены функцией умного оттаивания и не используют дополнительный датчик температуры на наружном блоке. Если в режиме нагрева происходит замораживание теплообменника наружного блока, то автоматически запускается режим оттаивания (приблизительно на 5–10 минут).

УПРАВЛЕНИЕ КОНДИЦИОНЕРОМ БЕЗ ПУЛЬТА ДУ

При утере пульта ДУ или выходе из строя элементов питания, управление кондиционером осуществляется следующим образом:

Функция самодиагностики

Микроконтроллер кондиционера в постоянном режиме отслеживает возникновение нештатных режимов работы или неисправностей узлов и автоматически останавливает систему, защищая её от поломки. В это время на дисплее внутреннего блока отобразится код ошибки или аварии.

Антикоррозийное покрытие

Кондиционеры данной серии имеют специальное покрытие Golden Fin, которое увеличивает эффективность теплообмена, а также продлевает срок службы кондиционера.

Фильтры тонкой очистки

Кондиционеры данной серии оснащены дополнительными фильтрами тонкой очистки воздуха. 4 фильтра с активным серебром (SMART Ion) — серебро в ионном виде обладает бактерицидным, противовирусным, ярко выраженным антигрибковым и антисептическим действием.

Защитная накладка на вентили наружного блока

Кондиционеры данной серии оснащены накладкой на вентили наружного блока. На кладка защищает вентили от повреждения во время транспортировки и в процессе эксплуатации.

Низкотемпературный комплект (опция)

Опциональный низкотемпературный ком плект обеспечивает работу кондиционера в режиме охлаждения при уличной темпера туре наружного воздуха до -40 °С (зависит от версии комплекта). При уличной температу ре от +5 до +15 °С (например, в вечернее и ночное время, или в межсезонье) сохраня ется 100 % холодопроизводительность кон диционера.

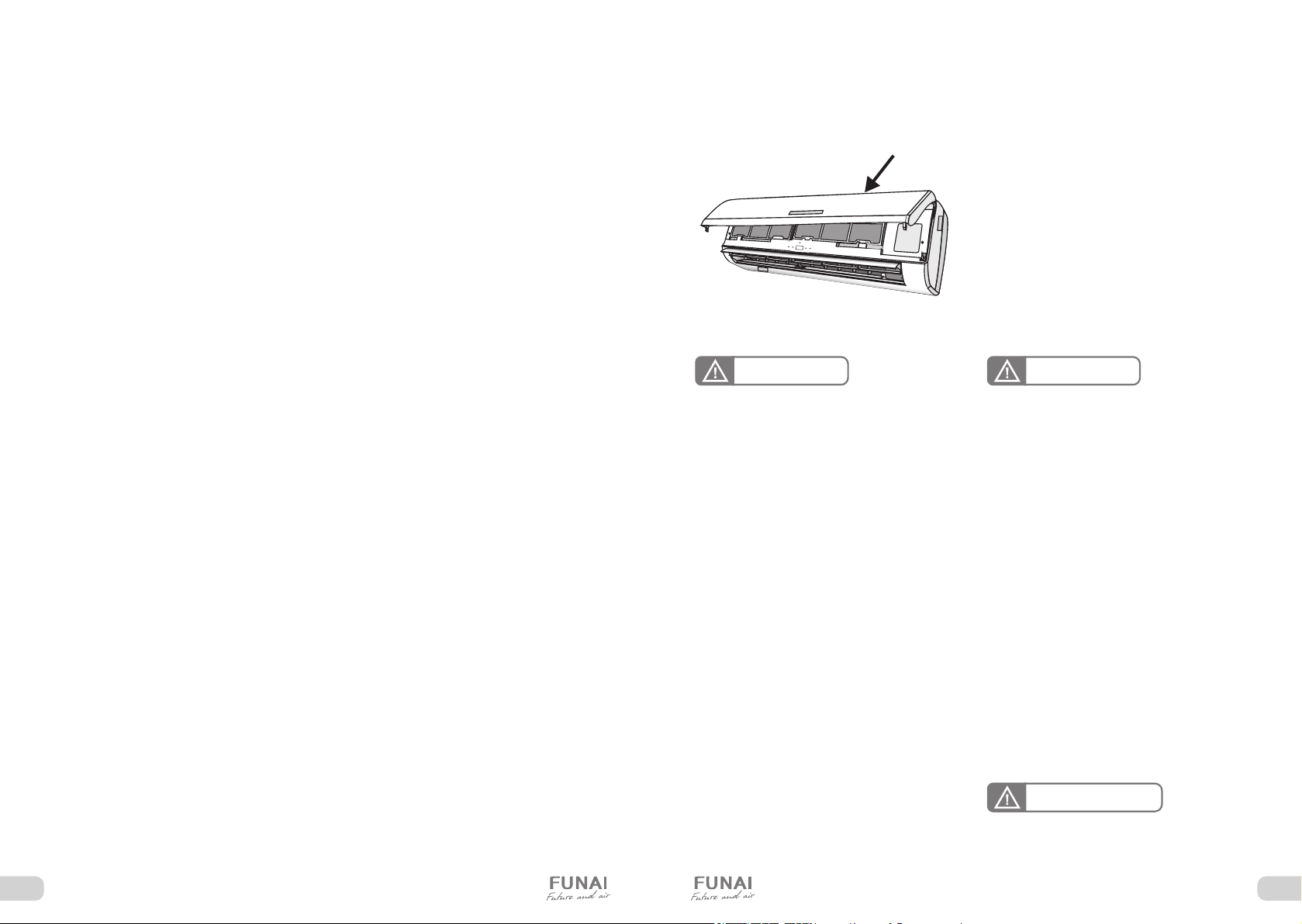

1. Для доступа к кнопке ON/OFF откройте лицевую панель и поднимите ее вверх до щелчка. Услышав щелчок, прекратите подъем панели.

2. Кратковременно нажмите на кнопку ON/ OFF. Кондиционер издаст 1 звуковой сигнал и начнет работу в режиме охлаждения. Скорость вентилятора — высокая, включено автопокачивание горизонтальных жалюзи.

внутренний блок

3. Через 30 минут кондиционер перейдет к работе в автоматическом режиме. Уставка 23 °С, скорость вентилятора — авто, включено автопокачивание горизонтальных жалюзи.

4. Если необходимо запустить кондиционер в режиме нагрева, в течение 3 секунд после первого нажатия на кнопку ON/OFF, нажмите на нее еще раз. Кондиционер издаст 2 звуковых сигнала и начнет работу в режиме нагрева.

5. После завершения работы с кнопкой ON/ OFF закройте панель.

6. Для отключения кондиционера откройте лицевую панель, кратковременно нажмите на кнопку ON/OFF, после чего закройте панель.

РЕГУЛИРОВАНИЕ НАПРАВЛЕНИЯ ПОТОКА ОБРАБОТАННОГО ВОЗДУХА

ВНИМАНИЕ! ВНИМАНИЕ!

Нажатие любой кнопки на пульте ДУ переводит кондиционер в режим дистанционного управления

1. Регулирование направления потока с помощью вертикальных жалюзи (влевовправо)

Регулирование направления потока воздуха влево-вправо осуществляется с помощью автоматических или ручных вертикальных жалюзи. Если ваш кондиционер оснащен функцией изменения положения вертикальных жалюзи с помощью пульта ДУ (в зависимости от модели), не поворачивайте вертикальные жалюзи вручную — это может привести к их поломке. В ином случае направление выбирается поворотом вертикальных жалюзи вручную.

2. Регулирование направления потока с помощью горизонтальных жалюзи (вверхвниз)

Регулирование направления потока воздуха вверх-вниз осуществляется с помощью поворота автоматических жалюзи с пульта дистанционного управления.

• При пуске кондиционера горизонтальные жалюзи не должны быть слишком сильно повернуты вверх или вниз. В противном случае может снизиться эффективность охлаждения или нагрева.

• Во избежание нарушений в работе системы управления не поворачивайте горизонтальные жалюзи вручную. При нарушении нормальной работы горизонтальных жалюзи отключите кондиционер, извлеките вилку из розетки, через несколько минут снова вставьте вилку в розетку и включите кондиционер.

• Во избежание образования конденсата на поверхности вертикальных жалюзи и стекания его на пол при продолжительной работе в режимах охлаждения или осушения не направляйте поток воздуха вниз.

• При повторном включении кондиционера горизонтальные жалюзи могут оставаться неподвижными около 10 с.

• Во время первого включения кондиционера при повороте горизонтальной заслонки может раздаваться шум. Это нормально, не обращайте на шум внимания.

• Внимательно изучите данное руководство и строго выполняйте приведенные в нем инструкции. Это поможет вам избежать серьезных поломок кондиционера, травм и повреждения имущества.

ОСТОРОЖНО!

Данные работы должны производиться только при выключенном кондиционере.

16 17

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИСПЛИТ-СИСТЕМА KADZOKU Inverter

Page 11

УХОД И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ПРОБЛЕМА ВОЗМОЖНЫЕ ПРИЧИНЫ И ПУТИ РЕШЕНИЯ

При эксплуатации слышно потрескивание

Звук может возникать вследствие изменения температуры корпуса компрессора.

Образуется конденсат в виде тумана

Возникает при сочетании снижения температуры воздуха и высокой влажности

Постоянно горит индикатор компрессора, внутренний вентилятор не работает

Режим работы компрессора был переключен с нагрева на охлаждение. Индикатор погаснет в течение 10 минут, и прибор продолжит работать в режиме нагрева

ПРОБЛЕМА ВОЗМОЖНЫЕ ПРИЧИНЫ И ПУТИ РЕШЕНИЯ

Прибор не работает

Подождите 3 минуты и снова попробуйте включить прибор. Возможно отключение вызвано срабатыванием защитного устройства Проверьте, исправны ли и не разряжены аккумуляторы в пульте ДУ Проверьте подключение прибора к электросети

Нет подачи теплого / холодного воздуха (в зависимости от режима)

Проверьте, не загрязнился ли фильтр. Проверьте, не перекрыты ли отверстия воздухозабора и воздухораздачи. Проверьте, корректно ли установлена температура воздуха на пульте ДУ. Проверьте, закрыты ли окна и двери

Задержка при переключении режима работы

Смена режимов может занимать до 3-х минут

При эксплуатации слышен звук льющейся воды

Звук может быть вызван движением хладагента и не является признаком неисправности Также такой звук может возникать при режиме размораживания наружного блока (при работе в режиме нагрева)

Перед началом чистки кондиционера отключите его и извлеките

ВНИМАНИЕ!

ОЧИСТКА ПЕРЕДНЕЙ ПАНЕЛИ

1. Отключите прибор с помощью пульта ДУ.

2. Снимите панель, зафиксировав ее в верхнем положении и потянув на себя.

3. Протрите панель сухой мягкой тряпкой. При сильных загрязнениях промойте теплой (до 40 °C) водой.

4. Запрещается использование абразивных чистящих средств, растворителей, бензина.

5. Не лейте и не брызгайте воду непосредственно на внутренний блок прибора. Это крайне опасно.

6. Установите и закройте панель.

ОЧИСТКА И ЗАМЕНА ВОЗДУШНЫХ ФИЛЬТРОВ

1. Воздушные фильтры необходимо очищать каждые 100 часов работы.

2. Отключите прибор, откройте панель.

3. Аккуратно потяните за рычаг фильтра.

4. Извлеките фильтр.

5. Прочистите фильтр

6. Аккуратно установите его обратно во внутренний блок.

УСТРАНЕНИЕ НЕПОЛАДОК

ВНИМАНИЕ!

Описанные ситуации не всегда являются признаками поломки прибора. Рекомендуется воспользоваться нижеследующими рекомендациями перед обращением в Сервисный центр.

18 19

вилку из розетки

7. При необходимости промойте фильтр теплой водой. После этого его необходимо просушить (избегая воздействия прямых солнечных лучей).

. В комплекте с кондиционером поставляются

4 фильтра, которые позволяют дополнительно очищать воздух. Одновременно рекомендуется использовать 2 фильтра тонкой очистки SMART Ion. Замену такого фильтра необходимо осуществлять не реже 1 раза в 12 месяцев в зависимости от загрязненности воздуха.

ОБЩИЕ РЕКОМЕНДАЦИИ

1. Перед очисткой блока убедитесь, что он выключен, а шнур питания отключен от электросети.

2. Если прибор работает в загрязненном помещении, прочищайте фильтры каждые 3 недели.

3. Если внутренний блок установлен менее чем в 30 см от потолка, и кондиционер эксплуатируется активно, проводите чистку не реже чем 2 раза в неделю.

4. Не прикасайтесь к алюминиевым ребрам теплообменника во внутреннем блоке, чтобы избежать травм.

Во избежание поражения электрическим током не меняйте электропроводку и не проводите ремонт кондиционера самостоятельно

ЭФФЕКТЫ, НЕ СВЯЗАННЫЕ С НАРУШЕНИЕМ НОРМАЛЬНОЙ РАБОТЫ КОНДИЦИОНЕРА

1. Кондиционер не работает

Кондиционер не включается сразу после нажатия кнопки «ON/OFF». Если горит индикатор рабочего состояния, то это указывает на нормальное функционирование кондиционера. Устройство защиты кондиционера от частых пусков не позволяет включать кондиционер ранее, чем через 3 минуты после его отключения. После включения кондиционера при низкой температуре наружного воздуха активируется система защиты от подачи холодного воздуха в помещение.

2. Из внутреннего блока выходит белый туман и холодный воздух

Кондиционер работает в режиме охлаждения в помещении с высокой влажностью (при наличии пыли и паров масла в воздухе). Из-за скопления грязи во внутреннем блоке поддержание температуры воздуха в помещении на заданном уровне может оказаться невозможным. В этом случае следует провести чистку внутреннего блока. Выполнять эту работу должен квалифицированный специалист. Сразу после отключения режима оттаивания из кондиционера, работающего в режиме нагрева, может выходить водяной пар.

3. Шум

При работе кондиционера могут быть слышны звуки текущей воды. Эти звуки вызваны течением хладагента по межблочным трубопроводам. Звуки текущей воды могут быть слышны при оттаивании кондиционера и сразу после его отключения. Эти звуки связаны с изменением расхода хладагента и прекращением его течения. При включении и отключении кондиционера могут быть слышны щелкающие звуки. Эти звуки вызваны тепловым расширением или сжатием пластмассовых деталей при изменении температуры корпуса.

4. Из внутреннего блока вылетает пыль

Это происходит при первом пуске кондиционера или после длительного перерыва в работе.

5. Кондиционер испускает неприятный запах

Кондиционер поглощает сигаретный дым, а также запах, исходящий от стен и мебели, и затем возвращает его в помещение.

6. Самопроизвольное переключение с режима охлаждения на режим вентиляции

Во избежание замораживания теплообменника кондиционер автоматически переключается в режим вентиляции и возвращается в режим охлаждения через довольно длительный интервал времени. При достижении заданной температуры воздуха компрессор отключается, и кондиционер продолжает работать в режиме вентиляции. При повышении температуры воздуха компрессор снова включается.

7. Переключение с режима нагрева в режим вентиляции

При достижении заданной температуры воздуха компрессор отключается, и кондиционер продолжает работать в режиме вентиляции. При снижении температуры воздуха компрессор снова включается.

8. При относительной влажности воздуха в помещении выше 80 % на поверхности кондиционера может образоваться конденсат

9. Режим оттаивания

При обмерзании теплообменника наружного блока в режиме нагрева теплопроизводительность кондиционера снижается.

Через некоторое время кондиционер автоматически переходит в режим оттаивания. При этом компрессор постоянно работает, а вентиляторы не вращаются. После завершения цикла оттаивания кондиционер возвращается в режим нагрева.

10. Режим нагрева

При работе в режиме нагрева кондиционер переносит теплоту, содержащуюся в наружном воздухе, внутрь помещения. При понижении температуры наружного воздуха теплопроизводительность кондиционера уменьшается, и температура обработанного воздуха понижается.

11. Система защиты от частых пусков

(трехминутная задержка)

При повторном пуске кондиционера сразу же после его отключения кондиционер включается только через 3 минуты.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИСПЛИТ-СИСТЕМА KADZOKU Inverter

Page 12

Название ошибки Код ошибки

Защита по перефазировке/отсутствию питающей фазы компрессора F6

Защита модуля IPM F7

Ошибка в работе 4-ходового клапана F8

Неисправность системы отслеживания температуры компонентов наружного блока F9

Неисправность системы отслеживания напряжения/тока наружного блока FA

Ограничение / снижение частоты компрессора из-за защиты по перегрузке (режим охлаждения/нагрева)

Ограничение / снижение частоты компрессора из-за защиты по высокому потреблению FC

Ограничение / снижение частоты компрессора из-за защиты по высокому току компрессора FE

Ограничение / снижение частоты компрессора из-за защиты по температуре компонентов FF

Ограничение / снижение частоты компрессора из-за защиты модуля управления компрессора (драйвера)

Ограничение / снижение частоты компрессора из-за защиты от излишнего конденсирования

Ограничение / снижение частоты компрессора из-за защиты от обмерзания FU

Ограничение / снижение частоты компрессора из-за защиты по высокой температуре нагнетания

Ограничение / снижение частоты компрессора из-за защиты по высокому току (AC) наружного блока

Утечка хладагента Fy

Ошибка датчика TVOC bf

Ошибка датчика PM2.5 bc

Ошибка датчика влажности bj

Напоминание о необходимости очистки противопылевого фильтра (каждые 500 часов работы, сброс - отключить питание на 1 минуту)

КОДЫ ОШИБОК

Название ошибки Код ошибки

Ошибка связи внутреннего и наружного блока E0

Неисправность датчика температуры внутреннего блока (воздушного) E1

Неисправность датчика температуры внутреннего блока (трубного, теплообменника) E2

Неисправность датчика температуры наружного блока (трубного, теплообменника) E3

Недостаток хладагента или закрыты/не полностью открыты вентили наружного блока E4

Резерв E5

Неисправность двигателя вентилятора внутреннего блока (AC/DC/PG двигателей) E6

Неисправность датчика температуры наружного блока (воздушного) E7

Неисправность датчика температуры наружного блока (трубного, нагнетания) E8

Неисправность модуля IPM/управления компрессора (блокировка работы после 6-кратного появления P0)

Ошибка прохождения теста по току (плата управления наружного блока) EA

Ошибка связи платы управления и дисплея внутреннего блока Eb

Ошибка памяти ЭСППЗУ наружного блока (EEPROM) EE

Неисправность двигателя вентилятора наружного блока (DC двигателя) EF

Ошибка прохождения теста по напряжению (плата управления наружного блока) EU

Неисправность/защита модуля IPM (перегрев / слишком высокий ток) P0

Недостаточное / слишком высокое напряжение (питания для on/o󰀨, цепи постоянного тока для inverter)

Ошибка по слишком высокому току P2

Ошибка по превышению допустимой температуры нагнетания P4

Ошибка по переохлаждению теплообменника внутреннего блока (в режиме охлаждения/осушения)

Ошибка по перегреву теплообменника наружного блока (в режиме охлаждения/осушения) P6

Ошибка по перегреву теплообменника внутреннего блока (в режиме нагрева) P7

Ошибка по температуре наружного воздуха (выход за пределы допустимого диапазона) P8

Ошибка контроля состояния компрессора / ошибка модуля контроля компрессора P9

Неисправность внутреннего блока / конфликт режимов (некоторые модели) PA

Резерв F0

Резерв F1

Защита по неисправности датчика температуры наружного блока (нагнетания) F2

Защита по температуре теплообменника наружного блока F3

Защита по недостатку хладагента или закрыты/не полностью открыты вентили наружного блока

Защита по неисправности модуля PFC F5

ПРИМЕЧАНИЕ

20 21

Коды ошибок приведены для справки и могут быть изменены без предварительного уведомления.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИСПЛИТ-СИСТЕМА KADZOKU Inverter

Page 13

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

СРОК ЭКСПЛУАТАЦИИ

1. Кондиционеры надлежит транспортировать и хранить только в упакованном виде во избежание их повреждений. Упакованные кондиционеры допускается транспортировать любым видом крытого транспорта. Транспортирование и хранение прибора должно соответствовать указаниям манипуляционных знаков на упаковке.

2. Соблюдайте осторожность при распаковке кондиционера.

3. Рекомендуется привлекать к транспортировке двух или более людей либо использовать вилочный погрузчик.

4. Помещение для хранения кондиционера должно соответствовать следующим требованиям: a. Сухое и хорошо проветриваемое; b. Температура воздуха: -30..+50 °С; c. Влажность воздуха: 15–85%, без конденсата.

5. При транспортировке и хранении запрещается бросать прибор, подвергать его излишней вибрации или ударам о другие предметы.

КОМПЛЕК ТАЦИЯ

Внутренний блок:

1. Кондиционер, сплит-система бытовая (внутренний блок), 1 шт.

2. Крепления для монтажа на стену (только для внутреннего блока), 1 комплект.

3. Пульт ДУ, 1 шт.

4. Держатель для пульта ДУ, 1 шт.

5. Комплект гаек для вальцовочных соединений, 1 комплект.

6. Антивибрационные опоры, 4 шт.

7. Дренажный шланг, 1 шт.

8. Фильтры SMART Ion, 4 шт.

9. Руководство пользователя, 1 шт.

10. Гарантийный талон, 1 шт.

Наружный блок:

1. Кондиционер, сплит-система бытовая (наружный блок), 1 шт.

2. Дренажный патрубок наружного блока, 1 шт.

3. Декоративная накладка для технологического отверстия трассы кондиционера, 1 шт.

4. Упаковка замазочного материала (шпатлёвки) для герметизации технологического отверстия

трассы, 1 пакет.

5. Виниловая лента, 1 шт.

6. Дренажный шланг, 2 шт.

7. Отрезок теплоизоляции, 1 шт.

Примечание: производитель оставляет за собой право изменять комплектацию без предварительного уведомления.

Срок службы кондиционера воздуха составляет 10 лет.

УТИЛИЗАЦИЯ

По истечению срока службы прибор должен подвергаться утилизации в соответствии с нормами, правилами и способами, действующими в месте утилизации. Не выбрасывайте прибор вместе с бытовыми отходами. По истечении срока службы прибора сдавайте его в пункт сбора для утилизации, если это предусмотрено нормами и правилами вашего региона. Это поможет избежать возможных последствий на окружающую среду и здоровье человека, а также будет способствовать повторному использованию компонентов изделия. Информацию о том, где и как можно утилизировать прибор, можно получить от местных органов власти.

Разряженные батарейки, которые были использованы в пульте дистанционного управления, также подлежат утилизации согласно местному законодательству.

СЕРТИФИКАЦИЯ

Товар соответствует требованиям:

ТР ТС 004/2011 «О безопасности низковольтного оборудования». ТР ТС 020/2011 «Электромагнитная совместимость технических средств». ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники».

Изготовитель:

“TCL Air Conditioner (ZhongShan) Co., Ltd”, 59 Nantou Road West, Nantou town, Zhongshan city, Guangdong province, 528427, China. «ТиСиЭль Эйр Кондишионер (Чжуншань) Ко., Лтд», 59 Наньтоу Роуд Вест, Наньтоу, Чжуншань, Гуандун, 528427, Китай.

Импортёр в РФ:

ООО «Компания БИС». Россия, 119180, Москва, ул. Б. Полянка, д. 2, стр. 2, пом./комн. I/8. Тел.: +7 495 150-50-05. E-mail: [email protected]

Страна происхождения - Китай

ДАТА ИЗГОТОВЛЕНИЯ

Дата изготовления указана на стикере, размещенном на корпусе прибора.

22 23

В тексте и цифровых обозначениях руководства могут быть допущены опечатки.

В целях улучшения качества продукции производитель оставляет за собой право изменять комплектующие части изделия для разных партий поставок, цветовую гамму и внешний вид прибора без предварительного уведомления, что не нарушает принятые на территории страны производства, транзита, реализации стандарты качества и нормы законодательства. Индикаторы на кондиционере могут не совпадать с графическим изображением, данным в руководстве по эксплуатации, это зависит от серии выпуска прибора.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИСПЛИТ-СИСТЕМА KADZOKU Inverter

Page 14

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр / Серия Модель, комплект Модель, внутренний блок Модель, наружный блок

Электропитание, В/Гц/Ф 220-240/50/1 220-240/50/1

Номинальная холодопроизводительность (диапазон), кВт 2,40 (0,94-3,30) 2,80 (0,94-3,30)

Номинальная теплопроизводительность (диапазон), кВт 2,65 (0,94-3,36) 2,96 (0,94-3,36)

Номинальный ток (охлаждение), А 3,46 (1,20-8,00) 4,03 (1,20-8,00)

Номинальный ток (нагрев), А 3,54 (1,20-9,00) 3,96 (1,20-9,00)

Номинальная мощность (диапазон) (охлаждение), Вт 714 (240-1380) 833 (240-1380)

Номинальная мощность (диапазон) (нагрев), Вт 716 (240-1550) 800 (240-1550)

Коэффициент EER / Класс энергоэффективности (охлаждение) 3,36 / A 3,36 / A

Коэффициент COP / Класс энергоэффективности (нагрев) 3,70 / A 3,70 / A

Коэффициент SEER / Класс сезонной энергоэффективности (охлаждение)

Коэффициент SCOP / Класс сезонной энергоэффективности (усредненный, T

Расход воздуха внутреннего блока, м

Уровень шума внутреннего блока, дБ(А) 20/22,5/27/29/31/33/36 20/22,5/27/29/31/33/36

Расход воздуха наружного блока, м

Уровень шума наружного блока, дБ(А) 50 50

Бренд компрессора RECHI RECHI

Тип хладагента R32 R32

Заводская заправка, кг 0,49 0,49

Дозаправка (свыше номинальной длины труб), г/м 15 15

Размеры внутреннего блока (ШхВхГ), мм 811×278×198 811×278×198

Размеры внутреннего блока в упаковке (ШхВхГ), мм 905×270×355 905×270×355

Размеры наружного блока (ШхВхГ), мм 712×459×276 712×459×276

Размеры наружного блока в упаковке (ШхВхГ), мм 765×481×310 765×481×310

Вес нетто / брутто внутреннего блока, кг 7,5 / 10,0 7,5 / 10,0

Вес нетто / брутто наружного блока, кг 22,0 / 25,0 22,0 / 25,0

Максимальная длина труб, м 25 25

Макс. перепад высоты между внут. и наруж. блоками, м 10 10

Минимальная длина труб, м 3 3

Номинальная длина труб, м 5 5

Диаметр дренажа, мм 16,0 16,0

Диаметр жидкостной трубы, мм (дюйм) 6,35 (1/4") 6,35 (1/4")

Диаметр газовой трубы, мм (дюйм) 9,53 (3/8") 9,53 (3/8")

Рабочие температурные границы наружного воздуха (охлаждение) -15°С ~ +53°С -15°С ~ +53°С

Рабочие температурные границы наружного воздуха (нагрев) -20°С ~ +30°С -20°С ~ +30°С

Сторона подключения электропитания Наружный блок Наружный блок

Межблочный кабель, мм

Силовой кабель, мм

Автомат защиты, А* 10 10

Максимальная потребляемая мощность, кВт 1,55 1,55

Максимальный потребляемый ток, А 9,0 9,0

Класс пылевлагозащиты, внутренний / наружный блок IPX0 / IPX4 IPX0 / IPX4

Класс электрозащиты, внутренний блок / наружный блок I / I I / I

= -7 °C) (нагрев)

biv

* 4×0,75 4×0,75

* 3×1,5 3×1,5

/ч

/ч 1700 1700

RAC-I-KD25HP.D02 RAC-I-KD30HP.D02 RAC-I-KD25HP.D02/S RAC-I-KD30HP.D02/S RAC-I-KD25HP.D02/U RAC-I-KD30HP.D02/U

240/270/280/315/350/380/420 240/270/280/315/350/380/420

KADZOKU Inverter

6,10 / A++ 6,10 / A++

4,00 / A+ 4,00 / A+

Параметр / Серия Модель, комплект Модель, внутренний блок Модель, наружный блок

Электропитание, В/Гц/Ф 220-240/50/1 220-240/50/1 220-240/50/1 Номинальная холодопроизводительность (диапазон), кВт 3,80 (1,00-3,77) 5,40 (1,25-5,92) 7,25 (1,83-7,82) Номинальная теплопроизводительность (диапазон), кВт 3,95 (1,00-3,81) 5,45 (1,25-6,09) 7,40 (1,85-7,96) Номинальный ток (охлаждение), А 5,96 (1,50-9,00) 6,93 (1,70-12,00) 10,85 (2,30-13,00) Номинальный ток (нагрев), А 5,40 (1,50-10,00) 7,18 (1,70-13,00) 9,63 (2,30-14,00) Номинальная мощность (диапазон) (охлаждение), Вт 1162 (290-1500) 1538 (330-2350) 2099 (410-2800) Номинальная мощность (диапазон) (нагрев), Вт 1065 (290-1720) 1397 (340-2540) 1873 (420-3000) Коэффициент EER / Класс энергоэффективности (охлаждение) Коэффициент COP / Класс энергоэффективности (нагрев) 3,71 / A 3,90 / A 3,95 / A Коэффициент SEER / Класс сезонной энергоэффективности

(охлаждение) Коэффициент SCOP / Класс сезонной энергоэффективности

(усредненный, T Расход воздуха внутреннего блока, м Уровень шума внутреннего блока, дБ(А) Расход воздуха наружного блока, м3/ч 1700 2600 3000 Уровень шума наружного блока, дБ(А) 50 55 57 Бренд компрессора RECHI SANYO SANYO Тип хладагента R32 R32 R32 Заводская заправка, кг 0,49 0,97 1,11 Дозаправка (свыше номинальной длины труб), г/м 15 25 25 Размеры внутреннего блока (ШхВхГ), мм 811×278×198 1015×313×221 1132×332×229 Размеры внутреннего блока в упаковке (ШхВхГ), мм 905×270×355 1086×293×378 1202×302×402 Размеры наружного блока (ШхВхГ), мм 712×459×276 853×602×349 920×699×380 Размеры наружного блока в упаковке (ШхВхГ), мм 765×481×310 890×628×385 949×732×392 Вес нетто / брутто внутреннего блока, кг 7,5 / 10,0 11,5 / 14,0 14,0 / 16,6 Вес нетто / брутто наружного блока, кг 22,0 / 25,0 31,0 / 33,0 36,0 / 41,6 Максимальная длина труб, м 25 25 25 Макс. перепад высоты между внут. и наруж. блоками, м 10 10 10 Минимальная длина труб, м 3 3 3 Номинальная длина труб, м 5 5 5 Диаметр дренажа, мм 16,0 16,0 16,0 Диаметр жидкостной трубы, мм (дюйм) 6,35 (1/4") 6,35 (1/4") 6,35 (1/4") Диаметр газовой трубы, мм (дюйм) 9,53 (3/8") 9,53 (3/8") 12,7 (1/2") Рабочие температурные границы наружного воздуха (охлаждение) Рабочие температурные границы наружного воздуха (нагрев) -20°С ~ +30°С -20°С ~ +30°С -20°С ~ +30°С Сторона подключения электропитания Наружный блок Наружный блок Наружный блок Межблочный кабель, мм Силовой кабель, мм Автомат защиты, А* 16 16 20 Максимальная потребляемая мощность, кВт 1,72 2,54 3,00 Максимальный потребляемый ток, А 10,0 13,0 14,0 Класс пылевлагозащиты, внутренний / наружный блок IPX0 / IPX4 IPX0 / IPX4 IPX0 / IPX4 Класс электрозащиты, внутренний блок / наружный блок I / I I / I I / I

= -7 °C) (нагрев)

biv

* 4×0,75 4×0,75 4×0,75

* 3×1,5 3×2,5 3×2,5

/ч

RAC-I-KD35HP.D02 RAC-I-KD55HP.D02 RAC-I-KD70HP.D01 RAC-I-KD35HP.D02/S RAC-I-KD55HP.D02/S RAC-I-KD70HP.D01/S RAC-I-KD35HP.D02/U RAC-I-KD55HP.D02/U RAC-I-KD70HP.D01/U

3,27 / A 3,51 / A 3,45 / A

6,10 / A++ 6,40 / A++ 6,10 / A++

4,00 / A+ 4,00 / A+ 4,00 / A+

320/360/380/420/450/500/550 520/550/610/705/780/840/900 640/680/740/805/870/935/1050

20,5/23/27/30/32/34/37 23,5/28/31/33/37/39/42 25,5/31/33/35/38/41/44

-15°С ~ +53°С -15°С ~ +53°С -15°С ~ +53°С

KADZOKU Inverter

* Приведены рекомендуемые сечения кабелей и автомата защиты. Вы можете самостоятельно подобрать кабель и автомат защиты после

консультации с сертифицированным электриком или подобрав кабель и автомат защиты для ваших условий по ПУЭ. Межблочный и силовой кабели не входят в комплект поставки, докупаются отдельно.

24 25

ОС ТОРОЖНО!

ОПАСНОСТЬ ПОЖ АРА R32

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИСПЛИТ-СИСТЕМА KADZOKU Inverter

Page 15

funai-air.ru
