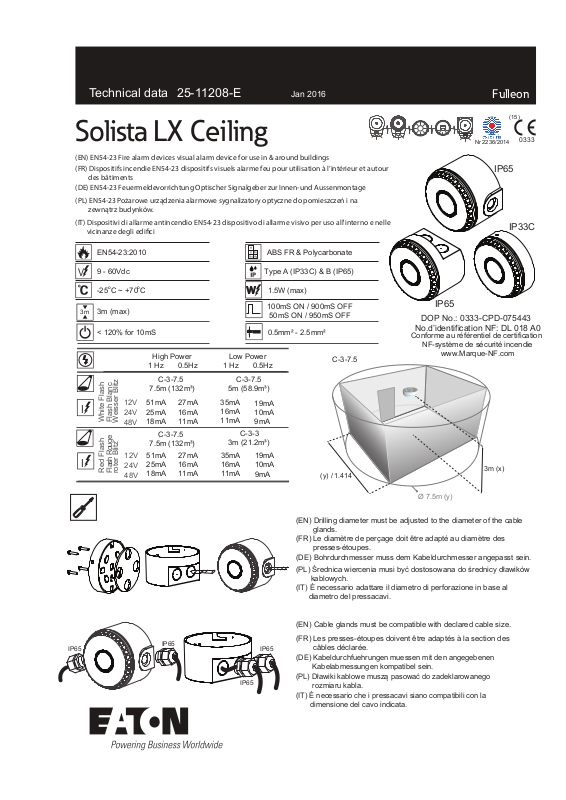

Technical data 25-11208-E

Jan 2016

Fulleon

(15)

Solista LX Ceiling

(EN) EN54-23 Fire alarm devices visual alarm device for use in & around buildings
(FR) Dispositifs incendie EN54-23 dispositifs visuels alarme feu pour utilisation à l’intérieur et autour

des bâtiments

(DE) EN54-23 Feuermeldevorrichtung Optischer Signalgeber zur Innen-und Aussenmontage

(PL) EN54-23 Pożarowe urządzenia alarmowe sygnalizatory optyczne do pomieszczeń i na

zewnątrz budynków.

(IT) Dispositivi di allarme antincendio EN54-23 dispositivo di allarme visivo per uso all'interno e nelle
vicinanze degli edici

EN54-23:2010

9 - 60Vdc

-25oC ~ +70oC

3m (max)

3m

< 120% for 10mS

White Flash

Flash Blanc

Red Flash

Flash Rouge

High Power

1 Hz 0.5Hz

7.5m (132m³)

12V

51mA
25mA

24V

Weisser Blitz

18mA

48V

7.5m (132m³)

12V

51mA
25mA

24V

roter Blitz

18mA

48V

C-3-7.5

C-3-7.5

27mA
16mA
11mA

27mA
16mA
11mA

Low Power

1 Hz 0.5Hz

C-3-7.5

5m (58.9m³)

35mA
16mA
11mA

3m (21.2m³)

35mA
16mA
11mA

ABS FR & Polycarbonate

Type A (IP33C) & B (IP65)

1.5W (max)

W

100mS ON / 900mS OFF

50mS ON / 950mS OFF

0.5mm² - 2.5mm²

19mA
10mA
9mA

C-3-3

19mA
10mA
9mA

C-3-7.5

(y) / 1.414

Nr 2236/2014

0333

IP65

IP33C

IP65

DOP No.: 0333-CPD-075443

No.d’identification NF: DL 018 A0

Conforme au référentiel de certification

NF-système de sécurité incendie

www.Marque-NF.com

3m (x)

IP65

IP65

IP65

IP65

Ø 7.5m (y)

(EN) Drilling diameter must be adjusted to the diameter of the cable
glands.
(FR) Le diamètre de perçage doit être adapté au diamètre des
presses-étoupes.
(DE) Bohrdurchmesser muss dem Kabeldurchmesser angepasst sein.

(PL) Średnica wiercenia musi być dostosowana do średnicy dławików
kablowych.

(IT) È necessario adattare il diametro di perforazione in base al
diametro del pressacavi.

(EN) Cable glands must be compatible with declared cable size.

(FR) Les presses-étoupes doivent être adaptés à la section des
câbles déclarée.
(DE) Kabeldurchfuehrungen muessen mit den angegebenen

Kabelabmessungen kompatibel sein.
(PL) Dławiki kablowe muszą pasować do zadeklarowanego
rozmiaru kabla.

(IT) È necessario che i pressacavi siano compatibili con la
dimensione del cavo indicata.

Essential Characteristics / Caractéristiques

Operational Reliability / Fiabilité de Fonctionnement
Duration of operation / Durée de fonctionnement

Provision for external conductors / Disposition pour conducteurs extérieurs

Flammability of materials / Inflammabilitité des materiaux
Enclosure protection / Indice de protection

Access / Accès
Manufacturer’s adjustments / Réglages du fabricant
On-site adjustment of behaviour / Réglages du site

Requirements for software controlled devices /
Exigences relatives aux dispositifs contrôlés par logiciel

Performance parameters under fire condition / Paramètres de performance en cas d’incendie
Coverage Volume / Volume de couverture

Variation of light output / Variance de la puissance lumineuse

Minimum/maximum light intensity / Intensité lumineuse minimale/maximale

Light colour / Couleur de la lumière

Light pattern & frequency of flashing / Effets temporels lumineux et
fréquence de clignotement du flash

Marking & Data / Marquage et données techniques
Synchronisation

Temperature Resistance / Résistance à la temperature
Dry heat (operational) / Chaleur sèche (fonctionnel)

Dry heat (endurance) / Chaleur sèche (endurance)

Cold (operational) / Froid (fonctionnel)
Humidity Resistance / Résistance à l’humidité
Damp heat, cyclic (operational) / Chaleur humide, cyclique (fonctionnel)

Damp heat, steady state (endurance) / Chaleur humide, continue (endurance)

Damp heat, cyclic (endurance) / Chaleur humide, cyclique (endurance)

Shock & Vibration & Resistance / Choc & Vibration & Resistance
Shock (operational) / Choc mécanique (fonctionnel)

Impact (operational) / Impact (fonctionnel)
Vibration (operational) / Vibration (fonctionnel)
Vibration (endurance)
Corrosion Resistance / Résistance à la corrosion
SO

corrosion (endurance) / Corrosion par le SO

2

2

Electrical Stability / Stabilité électrique

EMC

immunity (operational) / CEM Immunité (fonctionnel)

PASS/CONFORME
PASS/CONFORME
PASS/CONFORME

PASS/CONFORME
PASS/CONFORME

PASS/CONFORME
PASS/CONFORME

PASS/CONFORME

PASS/CONFORME
PASS/CONFORME

PASS/CONFORME

WHITE/RED / BLANC/ROUGE

0.5/1Hz

PASS/CONFORME
PASS/CONFORME

PASS/CONFORME
PASS/CONFORME

PASS/CONFORME

PASS/CONFORME
PASS/CONFORME

PASS/CONFORME

PASS/CONFORME
PASS/CONFORME

PASS/CONFORME
PASS/CONFORME

PASS/CONFORME

PASS/CONFORME

Manufactured By
Cooper Fulleon Limited

Llantarnam Park, Cwmbran, Gwent, NP44 3AW, UK
Tel: [phone]
Fax:[phone]
www.cooperfulleon.com
www.eaton.com
Made in the UK

Eaton Industries Manufacturing GmbH
Electrical Sector EMEA
Route de la Longeraie 7
1110 Morges, Switzerland
Eaton.eu

© 2015 Eaton All rights reserved March 2015

Technical data Solista LX Ceiling

IP65

50

62

50

62

50

62

50

50

(EN) Place gasket between the product and mounting surface.

(FR) Placer le joint entre le produit et le support.

50

(DE) Die Dichtung zwischen dem Produkt und der Befestigungsplatte.
(PL) Umieścić uszczelkę między produktem a powierzchnią montażową.

(IT) Posizionare guarnizione tra il prodotto e la superficie di montaggio.

1

ON

0

1 2

1Hz

0.5Hz

High Power

P

Low Power

* (EN) Product manual M12-002
** (EN) POŻAR label must be applied if product used in Poland

(PL) Naklejka “POŻAR” musi być użyta jeżeli produkt jest stosowany w Polsce.

1
0

1
0

EN54-23

Pass
Pass

Pass
Pass

- -

++

Loop

Loop
