Fulgor f7dmw24s2 Installation Instructions

DRAWER MICROWAVE

INSTALLATION GUIDE

GUIDE D’INSTALLATION

EN

Installation GuideInstallation Guide

Special Warning

INSTALLATION AND SERVICE MUST BE PERFORMED BY
A QUALIFIED INSTALLER.

IMPORTANT: SAVE THIS INSTALLATION MANUAL FOR
LOCAL ELECTRICAL INSPECTOR’S USE.

READ AND SAVE THESE INSTRUCTIONS FOR FUTURE
REFERENCE.

Clearances and Dimensions

For SAFETY CONSIDERATIONS do not install drawer in
any combustible cabinetry, which is not in accordance
with the stated clearances and dimensions on pages 3 - 5.
See Figures 1 - 7.

Unpacking Your Drawer Microwave

• Remove all packing materials from inside the drawer.

DO NOT REMOVE THE WAVEGUIDE COVER, which is
located on the ceiling of the microwave cavity.

• Check the drawer for any damage, such as misaligned
or bent drawer, damaged drawer seals and sealing
surfaces, broken or loose drawer guides and dents inside
the cavity or on the front side of the drawer. If there is any
damage, do not operate the microwave and contact your
dealer or a FULGOR MILANO AUTHORIZED SERVICER.

Sealing
Surface

Waveguide
Cover

Important Notes to the Consumer

Keep this manual with your Use & Care Manual for future
reference.

• As when using any microwave oven generating heat,
there are certain safety precautions you should follow.
These are listed in the Use & Care Manual. Read all and
follow carefully.

• Be sure your Drawer Microwave is installed and
grounded properly by a qualified installer or service
technician.

Important Safety Instructions

WARNING If the information in this manual is not followed

exactly, a fire or electrical shock may result that could cause
property damage, personal injury or death.

WARNING To reduce the risk of tipping, the Drawer
Microwave must be secured by a properly installed Anti­Tip block.

• This Drawer Microwave must be electrically grounded
in accordance with local codes.

• Make sure the wall coverings and the cabinets around
the Drawer Microwave can withstand the heat generated
by the appliance.

WARNING - Never leave children alone or unattended in
the area where a Drawer Microwave is in use. Never leave
the drawer open when the microwave is unattended.

WARNING - Stepping, leaning or sitting on the drawer
may result in serious injuries and can also cause damage
to the Drawer Microwave.

• Do not use the Drawer Microwave as a storage space.

This creates a potentially hazardous situation.

• Check that the time-of-day is in the display. If not,
touch STOP/CLEAR for safety reasons and to prevent
unintended use.

Sealing
Surface

Oven
Cavity

Important Notes to the Installer

• Read all of the Installation Manual before installing the

Drawer Microwave.

• Remove all packing material before connecting the
electrical supply.

• Observe all governing codes and ordinances.

• Be sure to leave these instructions with the consumer.

2

Clearances and Dimensions

• Dimensions that are shown in Figure 1 must be used.

Given dimensions provide minimum clearance. Locate
electrical outlet in the shaded area in the upper left-hand
corner of the cutout. See Figure 10.

• Contact surface must be solid and level. Pay special
attention to the floor on which the Drawer Microwave
will sit. The floor of the opening should be constructed
of plywood strong enough to support the weight of
the oven (about 100 lbs/45 kg).

• Check location where the Drawer Microwave will be
installed for proper electrical supply.

• Your oven can be built into a cabinet or wall by itself
or under a gas or electric wall oven.

• Be sur

e that the clearance of the floor between the
wall oven and the Drawer Microwave is a minimum of
2" (5 mm).

Installation Guide

B

C

G

D

A

F

E

EN

• The microwave interior will easily accommodate a
9” x 13” oblong dish or a bag of microwave popcorn.

• The oven can also be mounted flush. Please see
instructions for flush mounting.

Standard Mount and Measurements

A

6" (152.4 mm)

B

Suggested electrical outlet location*

C

Anti-Tip block

D

5" (127 mm)

1

E

⁄2" (89 mm)

3

F

4" (101.6 mm)

1

G

H

J

K

⁄8" (562 mm) opening

22

13

⁄16" (376.3 mm) to bottom of Anti-Tip block

14

I

7

Allow
23
Allow

⁄8" (22.2 mm) overlap

1

⁄2" (597 mm) minimum depth

3

⁄16" (4.76 mm) overlap

5

⁄8” (549.3 mm)

21

A

11

⁄16” (119 mm)

4

B

3

⁄4” (44.5 mm)

1

C

7

⁄8” (555.6 mm)

21

D

7

⁄8” (606.43 mm)

23

E

7

⁄8” (403.22 mm)

15

F

19

⁄32” (370.69 mm)

14

G

9

H

⁄64” (29 mm) door thickness

1

I

15” (381 mm) auto drawer opening

J

4” (101.6 mm)

B
C

J

F

A

G

I

L

36" (914.4 mm) countertop height

M

N

O

P

M

L

1

Allow

⁄8" (3.18 mm) minimum space
Floor must support 100 lb (45 kg)
24" (610 mm) cabinet minimum

9

⁄16" (395.3 mm) opening

15

B

D

F

G

I

J

D

H

E

Figure 2

A

C

E

Figures 1 and 2 contain measurements for reference when
planning the drawer’s location.

This Drawer Microwave can be installed below any electric

K

I

H

P

N

or gas wall oven.
* Can also be installed using an electrical outlet in an

adjacent cabinet within the area where the provided
electrical cord can reach. Power cord access hole in
cabinet should be a minimum 1

1

⁄2" (38 mm) diameter

hole and deburred of all sharp edges.

IMPORTANT Always allow sufficient power cord length to
the electrical outlet to prevent tension.

Always check electrical codes for requirements.

O

Figure 1

3

EN

Move oven location downward for

Installation Guide

Figure 3 represents a typical standard cabinet. If installed
in custom cabinets with extended countertops, take into
account visibility and access to controls. See Figure 4.

25" (635 mm)

A

1

⁄2" (12.7 mm) minimum

B

7

⁄8” (403.22 mm)

15

C

36" (914.4 mm)

D

24” (609.6 mm)

E

1

F

⁄2” (876.3 mm)

34

B

C

D

A

F

Flush Mount and Measurements

Prepare cabinet opening as shown in Figures 5, 6, 7.

6" (152.4 mm)

A

Suggested electrical outlet location

B

Anti-Tip block

C

5" (127 mm)

D

1

⁄2" (89 mm)

3

E

4" (101.6 mm)

F

1

⁄8" (612.78 mm)

24

G

13

⁄16" (376.2 mm) to bottom of

14

H

Anti-Tip block

9

⁄64" (29 mm)

1

I

1

⁄2" (597 mm) minimum depth

23

J

1

⁄8" (562 mm)

22

K

9

⁄64" (29 mm) to front of shelf

1

L

1

⁄8" (409.58 mm) opening

16

M

Floor must support 100 lb (45 kg)

N

Figure 3

extended countertops

Extended countertops

Figure 4

B

D

E

I

L

F

G

K

J

A

C

E

H

M

N

Figure 5

4

Installation Guide

Note: the mounting surface of the finished

from the face of the cabinet.

EN

1

⁄8" (562 mm) mounting cleat

22

A

opening width
0" flush

B

19⁄64" (29 mm) front of cleat to cabinet face

C

A

C

L

Top view

Anti-Tip block

cleat must sit 1

Drawer

face

Mounting

cleat

17

Figure 6

1

⁄8" (562 mm) mounting cleat opening width

22

A

1

24

B

C

⁄8" (612.78 mm) flush opening width

1

⁄8" (3.2 mm) from opening to top of shelf

B

Cabinet

C

face

/32" (38.89 mm)

back

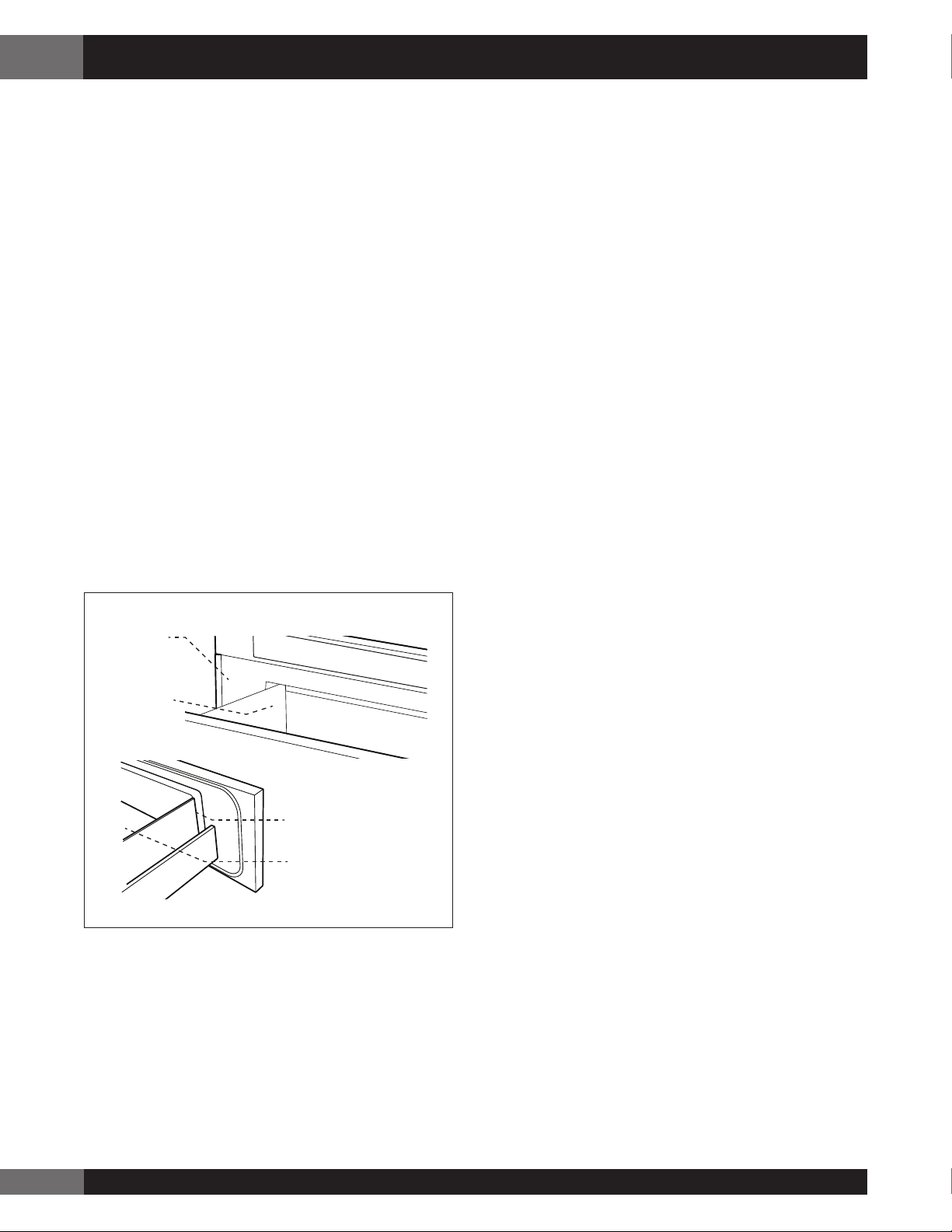

Install deflector as shown in Figure 8A and 8B.

Shelf detail showing the deflector vent during installation.

Position deflector vent and mark holes.

Pre drill using a 1/16" (1.57 mm) bit before mounting.

Figure 8A

Shelf detail showing the deflector vent installed.

Figure 8B

No oven shown

Suggested electrical

outlet location

A

B

Front view

Anti-Tip block

C

Figure 7

Parts Supplied

6 Screws

Flush Mount Deflector Vent (Stainless steel) Qty. 1

Anti-Tip Block

Normal Installation Steps
Anti-Tip Block Installation Instructions

To reduce the risk of tipping of the drawer, the Anti-Tip block
must be properly installed located 1413⁄16-inches (376.2
mm) above the floor on which the Drawer Microwave will
sit. The 6” (152.4 mm) Anti-Tip block must be provided by
the installer. See Figure 1. The Anti-Tip block prevents serious
injury that might result from spilled hot liquids.

If the appliance is ever moved to a different location, the
Anti-Tip block must also be moved and installed. When
installed to the wall, make sure that the screws completely
penetrate the dry wall and are secured in wood or metal so
that the block is totally stable. When fastening, be sure that
the screws do not penetrate electrical wiring or plumbing.

Figure 9

5

EN

Grounding adapter

Grounded receptacle box

Screw

Tab for grounding screw

Installation Guide

Electrical Outlet

The electrical requirements are a 120 volt 60 Hz, AC
only, 15 amp. or more protected electrical supply. It is
recommended that a separate circuit serving only this
appliance be provided.

The drawer is equipped with a 3-prong grounding plug.
It must be plugged into a wall receptacle that is properly
installed and grounded. Should you only have a 2-prong
outlet, have a qualified electrician install a correct wall
receptacle.

Note: If you have any questions about the grounding or
electrical instructions, consult a qualified electrician or
service technician.

* Can also be installed using an electrical outlet in an

adjacent cabinet within the area where the provided
electrical cord can reach.

Always check electrical codes for requirements.

Standard Mount Drawer Installation

1. Place the drawer adjacent to the wall or cabinet opening.
Plug the power supply cord into the electrical outlet.

2. Carefully guide the drawer into the prepared opening.
Avoid pinching the cord between the oven and the wall.

3. Slide the drawer all the way until the mounting flange is
flush with the face of the cabinet. See Figure11.

4. Open the drawer. Using the 4 holes on the drawer as
a template, pre-drill the cabinet using a
Figure 11.

5. Secure the drawer with the 6 screws supplied.

1

⁄16” bit. See

Mounting Screws

Figure 10

Grounding Instructions

This appliance must be grounded. The Drawer Microwave
is equipped with a cord having a grounding wire with a
grounding plug. It must be plugged into a wall receptacle
that is properly installed and grounded in accordance
with the National Electrical Code and local codes and
ordinances. In the event of an electrical short circuit,
grounding reduces risk of electric shock by providing an
escape wire for the electric current.

WARNING – Improper use of the grounding plug can result
in a risk of electric shock. Do not use an extension cord. If the
power supply cord is too short, have a qualified electrician
or serviceman install an outlet near the appliance.

3-Prong plug

Figure 11

Flush Mount Drawer Installation

1. Prepare cabinet opening as shown in Figures 5, 6, 7.

2. Install deflector as shown in Figure 8A.

3. Place the drawer adjacent to the wall or cabinet opening.
Plug the power supply cord into the electrical outlet.

4. Carefully guide the drawer into the prepared opening.
Avoid contact with the sides of the cutout opening and
also pinching the cord between the oven and the wall.

5. Slide the drawer all the way back until the mounting
flanges touch the cleats mounted in the cabinet opening.

6. Open the drawer. Using the 4 holes on the drawer as a
template, pre drill the cabinet using a
bit. See Figure 11.

1

/16” (1.57 mm)

Grounding pin

3-Prong receptacle

Grounded receptacle box

6

Model and Serial Number Location

The nameplate includes model and serial number. Open
the Drawer Microwave fully. The label is beyond the back
wall of the microwave cavity facing up from the flat surface.

Care, Cleaning and Maintenance

Refer to the Use & Care Manual for cleaning instructions.

Before You Call for Service

Read the BEFORE YOU CALL and operating instruction
sections in your Use & Care Manual. It may save you time
and expense. The list includes common occurrences that
are not the result of defective workmanship or materials in
this microwave.

Refer to the warranty in your Use & Care Manual for Fulgor
Milano’s toll-free service number and address. Please call or
write if you have inquiries about your microwave product
and/or need to order parts.

Installation Guide

EN

7

Installation Guide

Guide d’installation

EN

FR

Avertissement important

L’INSTALLATION ET LE SERVICE DOIVENT SE FAIRE PAR
UN TECHNICIEN QUALIFIÉ.

IMPORTANT : GARDEZ CE MANUEL D’INSTALLATION
POUR CONSULTATION PAR VOTRE INSPECTEUR LOCAL
DE SERVICES ÉLECTRIQUES.

LISEZ CES INSTRUCTIONS ET CONSERVEZ-LES POUR
RÉFÉRENCE ULTÉRIEUREE.

Dégagement et dimensions

Pour raison de SÉCURITÉ, n’installez pas le tiroir à micro­ondes dans une armoire combustible, ni dans un endroit qui
ne se conforme pas aux dégagements et aux dimensions
précisés aux pages 2 - 4. Voir les Schémas 1 à 7.

Déballage de votre
Drawer Microwave

• Retirer tous les matériaux d’emballage de l’intérieur du

Drawer Microwave. NE PAS RETIRER LE GUIDE D’ONDES
qui est situé au plafond du

• Retirer l’étiquette des caractéristiques, s’il y en à une

Vérifier que le four n’a aucun dommage, comme un tiroir
mal aligné ou plié, des joints ou des surfaces d’étanchéité
de porte endommagés, des glissières cassés ou lâches
et des bosses à l’intérieur de la cavité ou sur la façade
du tiroir. En cas de dommages, ne pas faire fonctionner
le Drawer Microwave et contacter votre détaillant ou un

RÉPARATEUR AUTORISE FULGOR MILANO

Surface
d’étanchéité

Couvercle
du guide
d’ondes

Drawer Microwave.

.

Remarques importantes au client

Conserver ces instructions avec votre mode d’emploi et
d’entretien pour référence ultérieure.

• Lors de l’utilisation d’un four à micro-ondes générant de
la chaleur, il faut suivre certaines mesures de sécurité.
Elles sont répertoriées dans le mode d’emploi et
d’entretien. Lire le mode d’emploi et d’entretien et suivre
soigneusement toutes les mesures de sécurité.

• Assurez-vous de faire installer et mettre à la terre
correctement votre four Drawer Microwave par un
installateur ou un technicien de réparation qualifié.

Importantes consiges de sécurité

ATTENTION - Si l’information contenue dans ce manuel

n’est pas exactement suivie, un incendie ou une décharge
électrique pourrait causer des dommages matériels, des
blessures personnelles ou la mort.

ATTENTION - Pour réduire le risque de basculement, le
four Drawer Microwave doit être fixé à l’aide d’un bloc
antibasculement correctement installé.

• Ce tiroir doit être mis à la terre en conformité avec les
codes locaux.

• Vérifier que les revêtements muraux et les armoires autour
du tiroir peuvent supporter la chaleur générée par le four
à micro-ondes.

ATTENTION - Ne jamais laisser des enfants seuls ou sans
surveillance dans un endroit où un four à micro-ondes
fonctionne. Ne jamais laisser le tiroir ouvert quand le four
est sans surveillance.

WARNING - Le fait de monter, de s’appuyer ou de s’asseoir
sur le tiroir peut entraîner de sérieuses blessures et peut
également endommager le four Drawer Microwave.

• Ne pas utiliser la cavité comme espace de rangement.
Cela crée une situation potentiellement dangereuse.

• Vérifier que l’heure s’affiche. Sinon, appuyer sur STOP/
CLEAR pour empêcher une utilisation non prévue.

Surface
d’étanchéité

Cavité
du four

Remarques importantes à l’installateur

• Lire toutes les directives d’installation avant d’installer le
four Drawer Microwave.

• Retirer tous les matériaux d’emballage avant de connecter
au secteur.

• Observer tous les codes et règlements en vigueur.

• Veiller à laisser ces directives au client.

Dégagements et dimensions

• Les dimensions indiquées au Schéma 1 doivent être
observées. Ces dimensions offrent un dégagement
minimal. Repérer la prise électrique dans l’aire ombrée
dans le coin gauche supérieur de la découpe. Voir
Schéma 10.

• La surface de contact doit être solide et de niveau. Prêter
une attention particulière au plancher qui supportera le
tiroir. Le plancher de l’ouverture doit être en contreplaqué
assez fort pour supporter le poids du four et sa propre
charge (environ 45,5 kg [100 lb]).

•

Vérifier que l’emplacement où le tiroir sera installé aura

une alimentation électrique appropriée.

• Votre four peut être installé dans une armoire, sur un mur,
ou sous un four mural au gaz ou électrique.

1

1

EN

B

C

G

D

A

F

E

FR

Installation Guide

Guide d’installation

• Vérifier que le dégagement du plancher entre le four
mural et le tiroir est au minimum de 2 po (50,8 mm).

•

L’intérieur de micro-ondes sera facilement accueillir un
9 po x 13 po (22,86 cm x 33,02 cm) plat oblongue
ou un sac de popcorn micro-ondes.

• Le four peut également être monté affleurant. Veuillez
consulter les instructions pour le montage encastré.

Montage standard et mesures

A

6 po (152,40 mm)

B

Emplacement de la prise électrique*

C

Bloc antibasculement

D

5 po (127 mm)

1

E

3

⁄2 po (89 mm)

F

4 po (101,6 mm)

G

Ouverture 22

13

14

H

I

J

K

L

M

N

O

P

⁄16 po (376,3 mm) à la base du bloc

antibasculement
Laisser un chevauchement de
Profondeur min. 23
Laisser un chevauchement de
Hauteur de comptoir 36 po (914,4 mm)
Laisser un chevauchement de

espace minimum
Le plancher doit support 45,4 kg (100 lb)
Armoire min. 24 po (610 mm)
Ouverture 15

M

I

L

1

⁄8 po (562 mm)

1

9

⁄16 po (395,3 mm)

B

F

G

J

7

⁄8 po (22,2 mm)

⁄2 po (597 mm)

3

⁄16 po (4,76 mm)

1

⁄8 po (3,18 mm)

D

K

I

A

C

E

H

P

N

5

A

B

C

D

E

F

G

H

J

⁄8” (549,3 mm)

21

11

⁄16” (119 mm)

4

3

⁄4” (44,5 mm)

1

7

⁄8” (555,6 mm)

21

7

⁄8” (606,43 mm)

23

7

⁄8” (403,22 mm)

15

19

⁄32” (370,69 mm)

14
Épaisseur de la porte 1

I

Ouverture tiroir 15 po (381 mm)

9

4 po (101,6 mm)

B
C

J

F

E

⁄64 po (29 mm)

A

I

H

Schéma 2

Les nombreuses dimensions des Schémas 1 et 2 sont des
références pour la préparation de la pose du tiroir.

Ce Drawer Microwave peut s’installer en dessous de tout
four mural électrique ou à gazé.

* Peut être installé aussi en utilisant une prise secteur dans

une armoire voisine dans les limites imposées par la
longueur du cordon d’alimentation fourni avec l’appareil.
Le trou de cordon d’alimentation dans une armoire doit
mesurer au moins 38 mm (1

1

⁄ 2 po) en diamètre et doit

être dépourvu de bords rugueux.

IMPORTANT Prévoyez toujours une longueur suffisante de
cordon d’alimentation pour que celui-ci ne soit aucunement
tendu.

Vérifiez toujours les normes et le code électriques de votre
région.

G

D

O

Schéma 1

2

2

Installation Guide

Move oven location downward for

Guide d’installation

EN

FR

La Schéma 3 représente une armoire de cuisine standard.
Si l’appareil est installé dans une armoire de cuisine faite
sur mesure avec un dessus de comptoir prolongé, veuillez
tenir compte de la visibilité et de l’accès aux contrôles.
Voir Schéma 4.

25 po (635 mm)

A

1

⁄2 po (12,7 mm) minimum

B

7

⁄8 po (403,22 mm)

15

C

36 po (914,4 mm)

D

24 po (609,6 mm)

E

1

⁄2 po (876,3 mm)

34

F

A

B

C

D

F

Montage encastré et mesures

Préparer l’ouverture de l’armoire comme illustré aux
Schémas 5, 6, 7

6 po (152,40 mm)

A

Emplacement de la prise électrique suggéré

B

Bloc antibasculement

C

5 po (127 mm)

D

1

⁄2 po (89 mm)

3

E

4 po (101,6 mm)

F

1

⁄8 po (612,78 mm)

24

G

13

⁄16 po (376,2 mm) jusqu'au bas du bloc

14

H

antibasculement

9

⁄64 po (29 mm)

1

I

1

⁄2 po (597 mm) profondeur minimum

23

J

1

⁄8 po (562 mm)

22

K

9

⁄64 po (29 mm) à l'avant de l'étagère

1

L

1

Ouverture de 16

M

Le plancher doit support 45,4 kg (100 lb)

N

⁄8 po (409,58 mm)

E

Schéma 3

Pour les comptoirs prolongés, veuillez déplacer

l'emplacement du four vers le bas.

extended countertops

Extended countertops

Comptoirs prolongés.

Schéma 4

B

D

F

G

I

L

K

J

A

C

E

H

M

N

Schéma 5

3

3

EN

Remarque : la surface de montage du tasseau

Détail de tablette qui illustre l'évent déflecteur durant l'installation.

Faites un avant-trou avec un foret

avant de procéder au montage.

Détail de la tablette montrant le déflecteur de ventilation une fois installé.

FR

Installation Guide

Guide d’installation

Ouverture avec tasseau de montage d’une

A

largeur de 22
Flush 0 po.

B

9

1

⁄64 po (29 mm) à l'avant du taquet sur la face

C

de l'armoire

Bloc antibasculement

Vue du dessus

1

A

C

L

⁄8 po (562 mm)

Tasseau de

montage

Façade

du tiroir

doit être en retrait de 1 17/32 po (38,89 mm)

de la façade de l'armoire.

B

Schéma 6

Ouverture avec tasseau de montage d’une

A

largeur de 22
Largeur de l’ouverture encastrée 24

B

(612,78 mm)

1

⁄8 po (562 mm)

C

Façade

de l'armoire

1

⁄8 po

Installer le déflecteur comme le montre la Figure 8A.

Positionnez l'évent déflecteur et marquez les trous.

1

/16'' (1,57 mm)

Schéma 8A

1

⁄8 po (3,2 mm) de l’ouverture au haut de

C

l’étagère

Aucun four montré

Emplacement de la

prise électrique suggéré

A

B

C

Vue de face

Schéma 7

Pièces fournies

6 Vis

Bloc

antibasculement

Schéma 8B

Bloc anti-basculement

Étapes d’installation normale
Directives d’installation du bloc

anti-basculement

Pur réduire le risque de basculement du tiroir, le bloc
anti-basculement doit être correctement installé 376,2
mm (1413/16 po) au-dessus du plancher sur lequel le four
Drawer Microwave sera posé. Le bloc anti-basculement de
152,4 mm (6 po) sera fourni par l’installateur. Voir Schéma

1. Le bloc anti-basculement empêche de sérieuses blessures
qui pourraient survenir du déversement de liquides chauds.

Si le tiroir est déplacé à un endroit différent, le bloc
antibasculement doit l’être aussi et réinstallé. Lorsqu’il est
installé au mur, vérifier que les vis complètement à sec
pénètrent le mur et sont correctement sécurisés et dans le
matériau de base underneathl le bloc soit parfaitement
stable. En fixant, Faire attention que les vis ne pénètrent
pas dans le câblage électrique ou la plomberie.

Déflecteur de sortie pour montage encastré - Qté 1

4

4

Bloc

Anti-basculement

6 po

(152,4 mm)

3 1/2 po

(89 mm)

Schéma 9

5 po (127 mm)

Bloc

Anti-basculement

6 po

(152,4 mm)

3 1/2 po

(89 mm)

Prise de courant

A ou plus et doit être protégé. Il est recommandé d’alimenter
cet appareil par un circuit séparé.

Le four est équipé d’une fiche trois broches, mise à la terre.
Il faut la brancher dans une prise murale correctement
installée et mise à la terre. Si vous ne possédez que des
prises à deux broches, demandez à un électricien de métier
d’installer une prise murale qui convienne.

Remarque : Pour toute question à propos de l’installation
électrique ou de la mise à la terre, consulter un électricien
de métier ou un réparateur qualifié.

* Peut être installé aussi en utilisant une prise secteur dans

une armoire voisine dans les limites imposées par la
longueur du cordon d’alimentation fourni avec l’appareil.

Vérifiez toujours les normes et le code électriques de

votre région.

Suggérée électriques

l'emplacement des orifices*

Installation Guide

Guide d’installation

Instructions pour la mise à la terre

Cet appareil doit être mis à la terre. Le tiroir à micro-ondes
est équipé d’un cordon doté d’un fil de mise à la terre
avec une fiche de mise à la terre. Il doit être branché dans
une prise murale correctement installée et mise à la terre
conformément au Code national de l’électricité et aux codes
et règlements locaux. En cas de court-circuit électrique,
la mise à la terre réduit le risque de choc électrique en
fournissant un fil d’échappement pour le courant électrique.

ATTENTION – Un mauvais usage de la prise de terre peut
causer des décharges électriques. N’employez pas une
corde de prolongation. Si le cordon d’alimentation est trop
court, demander à un électricien ou un réparateur qualifié
de poser une prise près de l’appareil.

Branchement permanent et correct

Fiche 3 broches

Broche de mise à la terre

Prise 3 contacts

Prise et boîte

mises à la terre

Installation de tiroir standard

1. Placer le four près de l’ouverture du mur ou de l’armoire.
Brancher le cordon ans la prise électrique.

2. Guider avec précaution le four assemblé dans l’ouverture
préparée. Éviter de pincer le cordon entre le four et le mur.

3. Faire complètement glisser le tiroir jusqu’à ce que la
bride de montage affleure à la face de l’armoire. Voir
Schéma 11.

4. Ouvrir le tiroir. À l’aide des 4 trous du tiroir comme
gabarit, percer des avant-trous dans l’armoire avec un
foret de

5. Fixer le tiroir avec les 6 vis fournies.

1

⁄16 po. Voir Schéma 11.

EN

FR

Schéma 10

4 po

(101,6 mm)

Schéma 11

Aile de montage

Mounting Screws

5

5

EN

FR

Installation Guide

Guide d’installation

Installation du tiroir encastré

1. Préparez l’ouverture de l’armoire comme indiqué sur les
Schémas 5, 6, 7.

2. Installez le déflecteur comme illustré à la Schéma 8A.

3. Placez le tiroir à côté de l’ouverture du mur ou de
l’armoire. Branchez le cordon d’alimentation dans la
prise électrique.

4. Guidez soigneusement le tiroir dans l’ouverture préparée.
Évitez tout contact avec les côtés de l’ouverture découpée
et aussi de pincer le cordon entre le four et le mur.

5. Faites glisser le tiroir à fond jusqu’à ce que les brides
de montage touchent les taquets montés dans l’ouverture
de l’armoire.

6. Ouvrez le tiroir. En utilisant les 4 trous du tiroir comme
gabarit, pré-percez l’armoire à l’aide d’une mèche de

1

/16 ”(1,57 mm). Voir la Schéma 11.

Modèle et l’emplacement du numéro
de série

La plaque d’identification comprend les numéros de série
et de modèle. Ouvrir complètement le tiroir du four à
microondes. L’étiquette se trouve légèrement au-delà de
la paroi arrière de la cavité du four à micro-ondes sur la
surface plate.

Maintenance, nettoyage et entretien

Consulter le mode d’emploi et d’entretien pour les
instructions de nettoyage.

Avant d’appeler le service

Lire AVANT D’APPELER et les sections relatives à l’utilisation
dans votre mode d’emploi et d’entretien. Cela pourrait
vous faire économiser du temps et de l’argent. La liste
comprend les situations courantes qui ne sont pas dues à
une fabrication ou des matériaux défectueux de ce four.

Vous trouverez le numéro de service et l’adresse de Fulgor
Milano dans la garantie dans votre mode d’emploi et
d’entretien. Veuillez appeler ou écrire si vous avez des
questions au sujet de votre four à micro-ondes ou si vous
avez besoin de commander des pièces.

6

6

YOUR LIFE | OUR PASSION

www.fulgor-milano.com/us

TINSKB309MRR0 _ 10-22-20
