PRO-RANGE 30”- 36” FULL GAS

USE & CARE MANUAL

GUIDE D’UTILISATION ET D’ENTRETIEN

MANUAL DE USO Y CUIDADO

Dear Customer,

Thank you for purchasing one of our Soﬁa ranges. This range was conceived, designed and handcrafted in Italy.

Your selection of a Soﬁa range conﬁrms you are among a special group who share a love and passion for cooking. This unique community shares in the experience of creating quality dishes; dishes that will satisfy the palate while bringing the warmth of families and friends together to share and rejoice. Impress a loved one with your ability to combine ﬂavours and ingredients or experiment with new foods and different culinary techniques to create unexpected pleasures.

Pay attention to these symbols present in this manual:

WARNING

• This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others.

• You can be killed or seriously injured if you don’t follow these instructions.

READ AND SAVE THESE INSTRUCTIONS.

WARNING

If the information in this manual is not followed exactly, a ﬁre or explosion may result causing property damage, personal injury or death.

- Do not store or use gasoline or other ﬂammable vapors and liquids in the vicinity of this or any other appliance.

- WHAT TO DO IF YOU SMELL GAS

• Do not try to light any appliance.

• Do not touch any electrical switch.

• Do not use any phone in your building.

• Immediately call your gas supplier from a neighbor’s phone. Follow the gas supplier’s instructions.

• If you cannot reach your gas supplier, call the ﬁre department.

WARNING

Anti-Tip

Bracket

Range Foot

Tip Over Hazard

A child or adult can tip the range and be killed. Ensure the anti-tip bracket is engaged when the range is moved. Do not operate range without anti-tip bracket installed and engaged. Failure to follow these instructions can result in death or serious burns to children and adults.

To verify the anti-tip bracket is installed and engaged:

• Slide range forward.

• Look for the anti-tip bracket securely attached to ﬂoor or wall.

• Slide range back so rear range foot is under anti-tip bracket.

• See installation instructions for details.

- Installation and service must be performed by a qualiﬁed installer, service agency or the gas supplier.

IMPORTANT: Save these instructions for the local electrical

inspector use.

INSTALLER: Please leave this manual with owner for future

reference.

OWNER: Please keep this manual for future reference.

TABLE OF CONTENTS PAGE

1 - Safety Precautions 3 2 - Safety Instructions 5

Warnings for Gas and Electric Installation 5

3 - Features of your Oven 6 3 - Panel Controls 8

Control Knobs 8 Signal lamps 8

5 - General Oven Information

6 - General Oven Tips 10

Oven Racks 10 Oven Telescopic Racks 11

7 - Setting the Clock and Timer 12

Mechanical Minute Timer 12 Timer Touch Control 12

8 - Selecting the Oven Mode 13 9 - Cooking In The Oven 14

TABLE OF CONTENTS PAGE

14 - Gas Cooktop Operation 20

Gas Control Knob Setting 20 Gas burners 20 Burners with two ﬂame rings 20 Super Sealed Surface Burners 21

15 - Cookware 22

Cookware Characteristics 22 Match Pan Diameter to Flame Size 22

16 - General Oven Care 23

How to Use the Oven Cleaning Chart 23 Cleaning Chart 23

17 - Oven Finishes / Cleaning Methods 24 18 - Cleaning the Cooktop 25

Cooktop Part / Material Suggested Cleaners 25

19 - Solving Operational Problems 27 20 - Assistance or Service 28 21- Fulgor Milano WARRANTY for Home Appliances 29

10 - Solving Baking Problems 15 11 - Do-it-Yourself Maintenance Oven Door Removal 16

To Remove Door 16 To Replace Door 16

12 - Replacing an Oven Light 17

To Replace a Light Bulb 17

13 - Features of your Cooktop 18

1 - Safety Precautions

IMPORTANT

Please read all instructions before using this appliance.

WARNING

When properly cared for, your new range has been designed to be a safe, reliable appliance. Read all instructions

carefully before using this range. These precautions will reduce the risk of burns, electric shock, ﬁre, and injury to yourself and others. When using kitchen appliances, basic safety precautions must be followed, including the following:

This appliance must be properly installed and grounded by a qualiﬁed technician. Connect only to properly grounded outlet. See “Grounding Instructions” found in the Installation Instructions.

• This appliance should be serviced only by a qualiﬁed service technician. Contact the nearest authorized service center for examination, repair or adjustment.

• Do not repair or replace any part of the appliance unless speciﬁcally recommended. Refer service to an authorized servicer.

• Do not operate this appliance if it is not working properly or if it has been damaged, until an authorized servicer has examined it.

• Install or locate this appliance only in accordance with the Installation Instructions.

• Use this range only as intended by the manufacturer. If you have any questions, contact the manufacturer.

• Do not cover or block any openings on this appliance.

• Use this appliance only for its intended use as described in this manual. Do not use corrosive chemicals, vapors, or nonfood products in this appliance. This type of oven is speciﬁcally designed to heat or cook. It is not designed for industrial or laboratory use. The use of corrosive chemicals in heating or cleaning will damage the appliance.

• In the event that personal clothing or hair catches ﬁre, DROP AND ROLL IMMEDIATELY to extinguish ﬂames.

WARNING

• In the event of a grease ﬁre SMOTHER FLAMES with a close-ﬁtting lid, cookie sheet, or other metal tray, then turn off the gas burner.

• BE CAREFUL TO PREVENT BURNS. If the ﬂames do not go out immediately, EVACUATE AND CALL THE FIRE DEPARTMENT.

• Do not use water, including wet dishcloths or towels on grease ﬁres. A violent steam explosion may result.

• NEVER PICK UP A FLAMING PAN. You may be burned.

• ALWAYS have a working SMOKE DETECTOR near the kitchen.

• LEAVE THE HOOD VENTILATOR ON when ﬂambéing food.

• Do not obstruct the ﬂow of combustion air at the oven vent nor around the base or beneath the lower front panel of the range. Avoid touching the vent openings or nearby surfaces as they may become hot while the oven is in operation. This range requires fresh air for proper burner combustion.

• NEVER cover any slots, holes or passages in the oven or cover an entire rack with aluminum foil. Doing so blocks air ﬂow through the oven and may cause carbon monoxide poisoning. Aluminum foil linings may also trap heat, causing a ﬁre hazard.

• NEVER use this appliance as a space heater to heat or warm the room. Doing so may result in carbon monoxide poisoning.

To reduce the risk of burn injuries during cooktop use, observe the following:

• Children or pets should not be left alone or unattended in an area where appliances are in use.

• Children should never be allowed to sit or stand on any part of the appliance.

• Do not store ﬂammable materials on or near the cooktop.

• When using the cooktop: DO NOT TOUCH THE BURNER GRATES OR THE IMMEDIATE SURROUNDING AREA.

• Use only dry potholders; moist or damp potholders on hot surfaces may cause burns from steam.

• Never leave the cooktop unattended when in use.

• Boilovers cause smoking, and greasy spillovers may ignite. A spill on a burner can smother all or part of the ﬂame or hinder spark ignition. If a boilover occurs, turn off burner and check operation. If burner is operating normally, turn it back on.

• During cooking, set the burner control so that the ﬂame heats only the bottom of the pan and does not extend beyond the bottom of the pan.

• Take care that drafts like those from fans or forced air vents do not blow ﬂammable material toward the ﬂames or push the ﬂames so that they extend beyond the edges of the pan.

1 - Safety Precautions

• Always position handles of utensils inward so they do not extend over adjacent work areas, burners, or the edge of the cooktop.

• Wear proper apparel. Loose ﬁtting garments or hanging sleeves should never be worn while cooking.

• Never let clothing, potholders, or other ﬂammable materials come in contact with hot burners or hot burner grates.

• Use only certain types of glass, heatproof glass ceramic, ceramic, earthenware, or other glazed utensils that are suitable for cooktop use.

• Do not clean the cooktop while it is still hot. Some cleaners produce noxious fumes when applied to a hot surface.

CAUTION

Do not allow aluminium foil, plastic, paper or cloth to come in contact with hot burners or grates. Do not allow pans to boil dry.

CAUTION

Do not store items of interest to children above the appliance. If children should climb onto the appliance to reach these items, they could be seriously injured.

To reduce the risk of ﬁre in the oven cavity:

1. Do not store ﬂammable materials in or near the oven.

2. Do not use water on a grease ﬁre. Smother ﬁre or use a dry

chemical or foam-type extinguisher.

3. It is highly recommended that a ﬁre extinguisher be readily

available and highly visible next to any cooking appliance.

4. Do not overcook food. Carefully attend oven if paper,

plastic or other combustible materials are placed inside the oven.

5. Do not use the cavity for storage purposes. Do not leave

paper products, cooking utensils or food in the cavity when not being used.

6. If materials inside the oven should ignite, keep oven door

closed. Turn oven off and disconnect the circuit at the circuit breaker box.

7. Do not block any vent openings.

8. Be sure the blower fan runs whenever the oven is in

operation. If the fan does not operate, do not use the oven. Call an authorized service center.

9. For personal safety, wear proper clothing. Loose ﬁtting or

garments with hanging sleeves should never be worn while using this appliance.

2 - Safety Instructions

• Tie long hair so that it doesn’t hang loose.

• Do not touch interior surfaces of oven.

• During and after use, do not touch or let clothing or other ﬂammable materials contact the burners or the interior surfaces of the oven until they have had sufﬁcient time to cool. Other surfaces of the appliance may become hot enough to cause burns - among these surfaces are (identiﬁcation of surfaces - for example, oven vent openings and surfaces near these openings, oven doors, and windows of oven doors).

• The trim on the top and sides of the oven door may become hot enough to cause burns.

• Use care when opening the door. Open the door slightly to let hot air or steam escape before removing or replacing food.

• Do not heat unopened food containers. Build-up of pressure may cause the container to burst and cause injury.

• Always place oven racks in desired location while oven is cool. If a rack must be moved while oven is hot, do not let pot holder contact the hot burners.

• Use only dry pot holders. Moist or damp pot holders on hot surfaces may result in burns from steam. Do not let pot holder touch burners. Do not use a towel or other bulky cloth.

Warnings for Gas and Electric Installation

In case of Propane gas installation

The appliance is produced ready for use with natural gas. It may be converted for use with propane gas using the propane conversion kit supplied with the appliance. Be sure the unit being installed is correct for the type of gas being used. Refer to the rating plate (see Installation Instructions).

WARNING

Installation and service must be performed by a qualiﬁed installer, service agency or the gas supplier.

CAUTION

• Always disconnect the electrical plug from the wall receptacle before servicing this unit.

• For personal safety, this appliance must be properly grounded.

• Do not under any circumstances cut or remove the third (ground) prong from the power cord plug..

WARNING

• For proper lighting and performance of the burners, keep the igniters clean and dry.

• In the event that a burner goes out and gas escapes, open a window or a door. Wait at least 5 minutes before using the cooktop.

• Do not obstruct the ﬂow of combustion and ventilation air.

• Do not use aluminium foil to line any part of the cooktop.

• If the range cookers is near a window, be certain blow over or near the burners; they could catch on ﬁre.

CAUTION

When connecting the unit to propane gas, make certain the propane tank is equipped with its own high pressure regulator. In addition, the pressure regulator supplied with the appliance must be on the inlet gas pipe of this unit.

In case of electrical failure

If for any reason a gas control knob is turned ON and there is no electric power to operate the electronic igniter of the cook top, turn OFF all gas control knobs and wait 5 minutes for the gas to dissipate before lighting the burner manually. To light the burner manually, carefully hold a lighted match to the burner ports and push and turn the gas control knob to HI until it lights and then turn the knob to desired setting.

3 - Features of your Oven

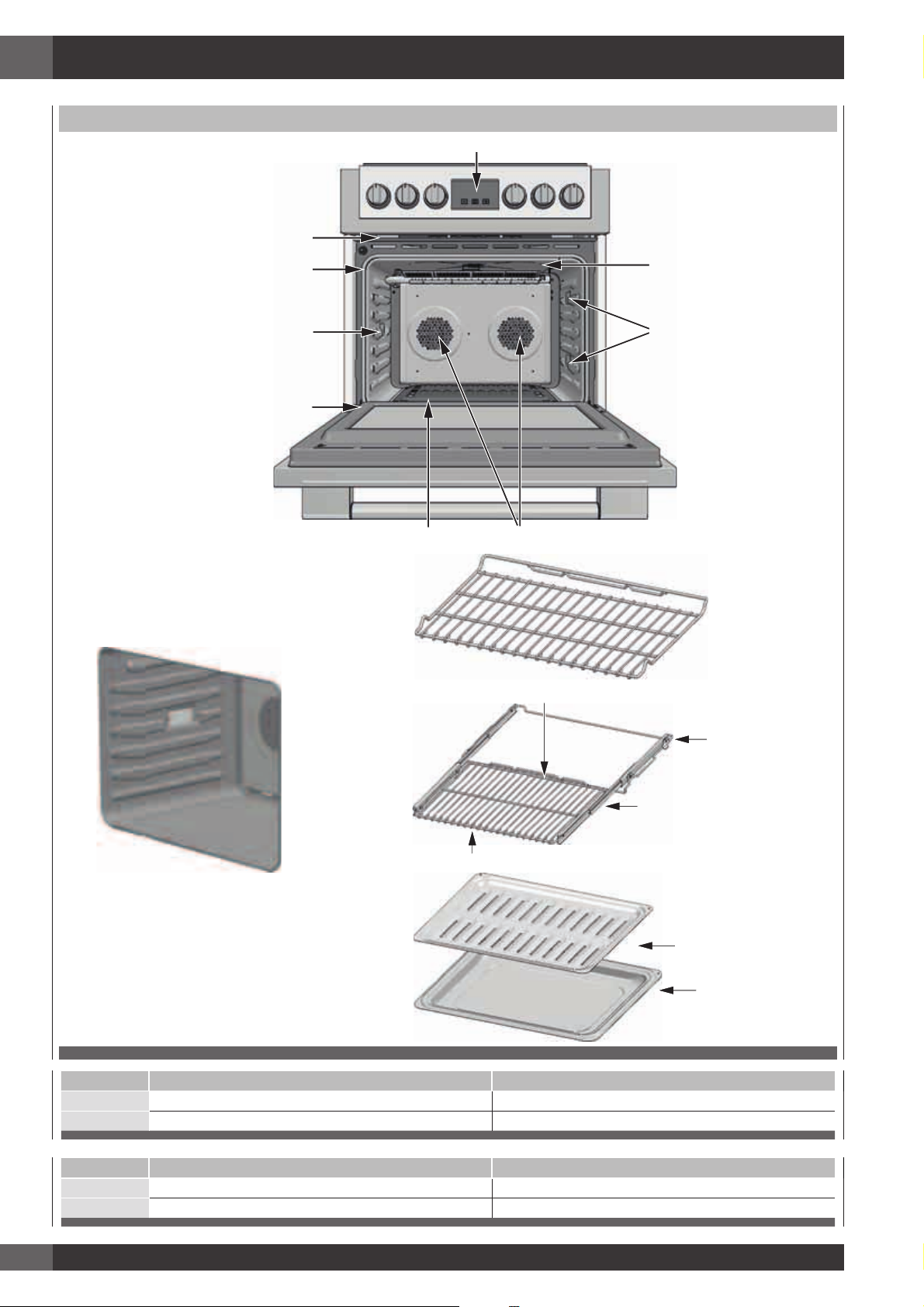

FEATURES OF YOUR OVEN

Control panel

Cooling Vents

Door gasket

Halogen Light

Model and Serial # Plate

5 4 3 2

Rack levels of

embossed cavity

Bottom Burner (concealed) Convection Fan (concealed)

Oven Rack Front

Pan Stop

Telescopic Rack (if present)

Broil Burner

Halogen Light

Oven Rack Back

Stop

Slide Arm

Handle (if equipped - not all models)

MODEL 30” NG (Natural) Gas, 5” W.C.P LP (Propane) Gas, 10” W.C.P. BROIL OVEN

14000 Btu/h (4100W) 13000 Btu/h (3800W) 18000 Btu/h (5300W) 16000 Btu/h (4700W)

MODEL 36” NG (Natural) Gas, 5” W.C.P LP (Propane) Gas, 10” W.C.P. BROIL

OVEN

18000 Btu/h (5300W) 17000 Btu/h (5000W) 21500 Btu/h (6300W) 21500 Btu/h (6300W)

Broiler Pan Rack

Broiler Pan

3 - Features of your Oven

CONTENTS OF YOUR RANGE PACK

QTY DESCRIPTION QTY DESCRIPTION

CAST IRON GRATES

1 RANGE COOKER

3” BACKSPLASH

THREE FIXING SCREWS

1 KICK COVER 1 NIPPLE

3 FEET 1 GASKET / WASHER

1 FOOT WITH COLLAR

2 Psc. FOR 30” RANGE

3 Psc. FOR 36” RANGE

1 PRESSURE REGULATOR

MANUAL & GENERAL DOCUMENTATION

“INSTALLATION INSTRUCTIONS”

1 “USE & CARE”

ANTI TIP FOUR FIXING SCREWS

1 GAS CONVERSION KIT

OVEN ACCESSORIES OF YOUR RANGE

QTY DESCRIPTION QTY DESCRIPTION

1 OVEN 1 ENAMELED ROASTING PAN

2 CHROMED RACKS 1

ENAMELED ROASTING PAN GRATE

TELESCOPIC CHROMED RACK

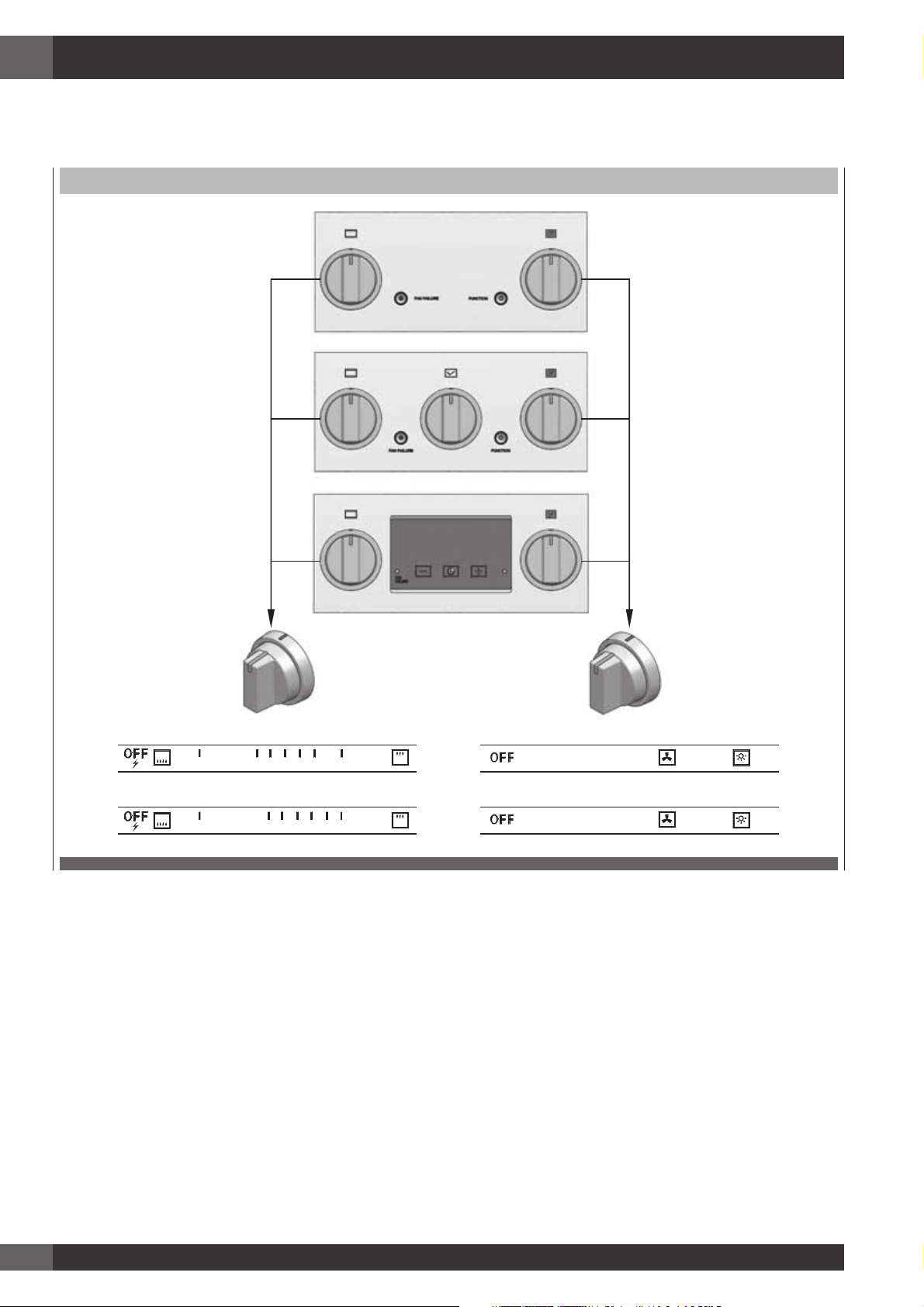

4 - The Control Panels

The user interface has the following features: display, preheat light indicators, keys for commands, cooking mode and temperature selectors.

CONTROL PANEL

295

275

350 400 430 475 500 570

350 400 430 475 500 550

Control

Model A: NO Timer Model B: Mechanical Minute Timer Model C: Electronic Timer

Knobs

Function selector, with two functions + OFF position.

1. Light

2. Oven fan

Thermostat with two functions + OFF position.

1. Counterclockwise: Oven burner + temperature regulation.

2. Clockwise: Grill Burner

30”

36”

Signal lamps

Left: Fan Failure Right: ON oven indicator light

Cooling Fan

The fan is situated at the top of the oven and creates a circulation of cooling air inside the cabinet which comes out of the slits under the instrument panel of the oven. It comes on whenever the oven is turned on, for whatever function. If it fails to come on call the nearest service centre.

Convection Fan

The convection fan operates during any convection mode. When the oven is operating in the convection mode, the fan will turn off automatically when the door is opened. The convection fan always runs during the preheat time.

Oven Light

The knob is used to switch on the oven interior lights. Oven lights turn on and off automatically when the door is opened and closed.

Rear Oven Vent

5 - General Oven Information

An internal cooling fan operates during all oven modes. The warm air from the oven is exhausted through vents located at the rear of the cooktop. Do not allow the airﬂow from the rear vents to be obstructed by cookware or towels.

6 - General Oven Tips

Preheating the Oven

• Preheat the oven when using the Bake, Convection Bake and Convection Roast modes.

• Selecting a higher temperature does not shorten the preheat time.

• Preheating is necessary for good results when baking cakes, cookies, pastry and breads.

• Preheating will help to sear roasts and seal in meat juices.

• Place oven racks in their proper position before preheating.

Operational Suggestions

• Do not set pans on the open oven door.

• Use the interior oven lights to view the food through the oven door window rather than opening the door frequently.

Utensils

• Glass baking dishes absorb heat. Reduce oven temperature 25°F (15°C) when baking in glass.

• Use pans that give the desired browning. The type of ﬁnish on the pan will help determine the amount of browning that will occur.

• Shiny, smooth metal or light non-stick / anodized pans reﬂect heat, resulting in lighter, more delicate browning. Cakes and cookies require this type of cookware.

• Dark, rough or dull pans will absorb heat resulting in a browner, crisper crust. Use this type for pies.

• For brown, crisp crusts, use dark non-stick / anodized or dark, dull metal utensils or glass bake ware. Insulated baking pans may increase the length of cooking time.

• Do not cook with the empty broiler pan in the oven, as this could change cooking performance. Store the broil pan outside of the oven.

Oven Racks

• The oven has rack guides at six levels as shown in the illustration on Page 6.

• Rack positions are numbered from the bottom rack guide (#1) to the top (#6).

• Check cooking charts for best rack positions to use when cooking.

• Each level guide consists of paired supports formed in the walls on each side of the oven cavity.

• Always be sure to position the oven racks before turning on the oven. Make sure that the racks are level and secure once they are in position.

Please refer to illustration on Page 6 if there is any question as to which side is the front of the rack.

• The racks are designed to stop when pulled forward to their limit.

CAUTION

Never use aluminum foil to cover the oven racks or to line the oven. It can cause damage to the oven liner if heat is trapped under the foil.

CAUTION

Make sure you do not force it to avoid damage to the enamel.

Oven Condensation and Temperature

• It is normal for a certain amount of moisture to evaporate from the food during any cooking process. The amount depends on the moisture content of the food. The moisture may condense on any surface cooler than the inside of the oven, such as the control panel.

High Altitude Baking

• When cooking at high altitude, recipes and cooking time will vary from the standard.

To remove oven rack from the oven:

1. Pull rack forward

2. Lift rack up at front and then remove it

6 - General Oven Tips

To replace an oven rack:

1. Place rear of rack between rack level guides

2. While lifting front of rack, slide rack in all the way while lowering the front

Oven Telescopic Racks

• The telescopic rack allows for easier access to cooking foods

for repetitive activities such as basting. It extends beyond the standard ﬂat rack bringing the food closer to the user.

To remove extendable rack from the oven:

1. Lift of rack slightly and push it towards the back of the oven until the stop releases.

2. Raise back of rack until frame and stop clear rack guide

3. Pull rack down and out

CAUTION

When the rack is outside of the oven, slide arms do not lock. They could unexpectedly extend if the rack is carried incorrectly. Extending slide arms could cause injury. Rack

should only be held or carried by grasping the sides.

NOTE: Always remove the extendable rack before self-

cleaning the oven.

CAUTION

To avoid burns, pull rack all the way out and lift pan above handle when transferring food to and from oven.

Please refer to illustration on Page 6 if there is any question as to which side is the front of the rack.

To replace an extendable rack:

1. Grasp rack ﬁrmly on both sides. Place rack (including frame) above desired rack guide

2. Push all the way in until the back of the rack drops into place

3. Pull both sections forward until stops activate. Rack should be straight and ﬂat, not crooked

7 - Setting the Clock and Timer

Mechanical Minute Timer

The minute minder can be set to a maximum time of 60 minutes; it emits an alarm tone when the set time period has elapsed. The minute timer operates independently of the oven. The timer knob must ﬁrst be turned clockwise to the 60 minute position and then turned anti-clockwise to the desired time setting. When the set time has elapsed, the alarm will sound. The alarm tone will stop automatically after a certain period.

Timer Touch Control

Setting the clock

“Auto” and “0:00” will start ﬂashing when the unit is switched on for the ﬁrst time. To set the clock, press the central button for about 3 seconds. When the correct time. Wait until a beep tells you that the clock has been set. To set the time at a later stage, press seconds and then adjust the clock as described above.

appears, press + or - to set

and - together for 3

Adjusting beep volume

To adjust beep volume, press + and - together. Then press the central button and wait for “ton1 “ (high volume) to ﬂash. Press (low volume). Press the central button to set the selected volume.

to select ‘ton2” (medium volume) or “ton3”

Minute counter

As this minute counter does not control the oven, when it ﬁnishes counting the oven will continue to work. To set, press the central button for 3 seconds until

Press To set the minute counter at a later stage, press the central button for 3 seconds and adjust as described above. The minute counter beeps when it ﬁnishes counting. To disable it, press any button.

and - to set the required time.

appears.

8 - Selecting the Oven Mode

Prior To Use

To ensure all residual oil from the manufacturing process has been removed, each oven must go through the following procedure.

1. Clean oven thoroughly with hot water and a mild detergent. Rinse and dry with a soft cloth.

2. Turn on ventilation. Some smoke and odor is normal.

3. Set oven temperature to 250 °F (120°C) and allow oven to heat for 1 hour.

4. Set oven temperature to 500 °F (260°C) and allow oven to heat for an additional hour.

5. Turn oven off and allow it to cool with the door closed.

Bake Temperature Control

The temperature control knob serves to set the desired oven temperature and is equipped with a safety valve. When the oven is in operation the ON light is illuminated. To turn on the bottom burner, push the temperature control knob and turn it counterclockwise to the desired temperature.

The minimum position corresponds to an oven temperature of:

30” = 295°F (145°C) 36” = 275°F (135°C)

The control knob has stop in the minimum position.

The maximum position corresponds to an oven temperature of

30” = 570°F (300°C) 36” = 550°F (290°C)

and is obtained when the knob is turned fully counterclockwise.

Broil

To turn on the broiler, press and turn the knob clockwise to the broil position.

WARNING

When using the broiler accessible parts may get hot, keep children at a safe distance.

Ventilated Mode

By turning on the convection fan function, cold air (room temperature) circulates inside the oven thus helping to rapidly thaw frozen foods. The convection fan function turned on together with the strong heat coming from the bottom burner makes it possible to cook foods more evenly and delicately than with the bottom burner alone. Cooking is faster than in a traditional oven. The system is suitable for cooking foods of different types (ﬁsh, meat etc) on a number of levels. Pre-heating is not necessary when using ventilated mode but is still recommended for baking.

The burner will be ignited electrically, and the safety valve temperature sensor will heat up thereby allowing gas to continue to ﬂow to the burner.

WARNING

If, when turning the thermostat knob and it does not appear to function properly, turn off the gas supply to the oven and call the nearest service center.

9 - Cooking In The Oven

With this cooking method, you can operate the oven in the normal way and follow the instructions in recipe books. The food to be cooked should preferably be placed on the middle shelf of the oven.

WARNING

Prolonged use of gas appliances produces heat and humidity in the kitchen. This may make additional ventilation such as opening a window or more efﬁcient ventilation necessary, for example by boosting the level of mechanical ventilation where present (suction hood).

MAIN COURSE TEMPERATURE °F (°C) COOKING TIME (min) PREHEAT Genoese Sponge (Swiss Roll) Short Pastry (Biscuits) Dough With Raising Agent (Schiacciata) Sponge Cake (Small Paper Pastry Cases) Leavened Dough (Strudel) Puff Pastry (Tartlets) Soufﬂé Sachertorte Fruit Pie Choux Pastry Roast Beef (Approx. 1.5 Kg) Pizza Baked Fish Baked Vegetables Poultry

Guideline values for cooking with the grill

MAIN COURSE COOKING TIME (min) PREHEAT Steaks Cutlet

410 (210) 15 - 20 Yes 390 (200) 10 - 12 Yes 390 (200) 25 - 30 Yes 375 (190) 20 - 25 Yes 355 (180) 40 - 50 Yes 375 (190) 20 - 30 Yes 355 (180) 35 - 40 Yes 355 (180) 55 - 60 Yes 320 (160) 160 - 180 Yes 390 (200) 35 - 40 Yes 390 (200) 90 - 120 Yes 390 (200) 20 - 25 Yes 355 (180) 50 - 60 Yes 340 (170) 30 - 40 Yes

375 - 390 (190 - 200) 60 - 70 Yes

10 - 15 15 - 25 -

10 - Solving Baking Problems

With either Bake or Convection Bake, poor results can occur for many reasons other than a malfunction of the oven. Check the chart below for causes of the most common problems. Since the size, shape and material of baking cookware directly affect the baking results, the best solution may be to replace old baking cookware that have darkened and warped with age and use.

BAKING PROBLEM CAUSE

• Oven not preheated

Food browns unevenly

Food too brown on bottom

Food is dry or has shrunk excessively

• Aluminum foil on oven rack or oven bottom

• Baking cookware too large for recipe

• Pans touching each other or oven walls

• Oven not preheated

• Using glass, dull or darkened metal pans

• Incorrect rack position

• Pans touching each other or oven walls

• Oven temperature too high

• Baking time too long

• Oven door opened frequently

• Pan size too large

Food is baking or roasting too slowly

Pie crusts do not brown on bottom or have soggy crust

Cakes pale, ﬂat and may not be done inside

Cakes high in middle with crack on top

• Oven temperature too low

• Oven not preheated

• Oven door opened frequently

• Tightly sealed with aluminum foil

• Pan size too small

• Baking time not long enough

• Using shiny steel pans

• Incorrect rack position

• Oven temperature is too low

• Oven temperature too low

• Incorrect baking time

• Cake tested too soon

• Oven door opened too often

• Pan size may be too large

• Baking temperature too high

• Baking time too long

• Pans touching each other or oven walls

• Incorrect rack position

• Pan size too small

Pie crust edges too brown

• Oven temperature too high

• Edges of crust too thin

11 - Do-It-Yourself Maintenance Oven Door Removal

ATTENTION

• Make sure oven is cool and power to the oven has been turned off before removing the door. Failure to do so could result in electrical shock or burns.

• The oven door is substantial. Use both hands to remove the oven door. The door front is glass.

• Handle carefully to avoid breakage.

• Grasp only the sides of the oven door. Do not grasp the handle as it may swing in your hand and cause damage or injury.

• Failure to grasp the oven door ﬁrmly and properly could result in personal injury or product damage.

To Remove Door

1. Open the door completely.

2. Flip the hinge security clip on each hinge towards you (1).

3. Hold the door ﬁrmly on both sides using both hands and close the door.

4. Hold ﬁrmly; the door is heavy.

5. Place the door in a convenient location.

TO REMOVE THE DOOR

To Replace Door

1. Insert the upper arms (2) of both hinges into the slots (3). The recesses (4) must hook on the lips (5).

2. Move the hinge security clips (1) back into position.

3. Close and open the door slowly to assure that it is correctly and securely in place.

TO REPLACE DOOR

2 4

12 - Replacing an Oven Light

• Each oven is equipped with three halogen lights located in the lateral walls of the oven.

• The lights are switched on when the door is opened or when the oven is in a cooking cycle.

• Each light assembly consists of a removable lens, a light bulb as well as a light socket housing that is ﬁxed in place. See ﬁgure on this page.

• Light bulb replacement is considered to be a routine maintenance item.

To Replace a Light Bulb

1. Read WARNING on this page.

2. Turn off power at the main power supply (fuse or breaker

box).

3. Remove the lens between screw and glass using a screw

driver.

4. Remove the light bulb from its socket by pulling it.

5. Replace the bulb with a new one. Avoid touching the bulb

with ﬁngers, as oils from hands can damage the bulb when it becomes hot.

OVEN LIGHT

6. The bulb is halogen: use one with the same type checking

Voltage and Wattage.

7. Place the lens back on.

8. Replace the rack supports if provided is provided with the

oven model.

Turn power back on at the main power supply (fuse or breaker box).

WARNING

• Make sure the oven and lights are cool and power to the oven has been turned off before replacing the light bulb(s). Failure to do so could result in electrical shock or burns.

• The lenses must be in place when using the oven.

• The lenses serve to protect the light bulb from breaking.

• The lenses are made of glass. Handle carefully to avoid breakage. Broken glass could cause an injury.

13 - Features of your Cooktop

COOKTOP 30”

1 2 3 4

BURNER OUTPUT RATINGS: BTU/HR MODEL 30”

1 DOUBLE CROWNS (burner & knob)

2 DOUBLE CROWNS (burner & knob)

3 DOUBLE CROWNS (burner & knob)

4 DOUBLE CROWNS (burner & knob)

NG (Natural) Gas, 5” W.C.P

LP (Propane) Gas, 10” W.C.P.

COOKTOP 36”

BURNER OUTPUT RATINGS: BTU/HR MODEL 36”

1 DOUBLE CROWNS (burner & knob)

2 DOUBLE CROWNS (burner & knob)

3 DOUBLE CROWNS (burner & knob)

4 DOUBLE CROWNS (burner & knob)

5 DOUBLE CROWNS (burner & knob)

6 DOUBLE CROWNS (burner & knob)

1 2 3 54 6

NG (Natural) Gas, 5” W.C.P

LP (Propane) Gas, 10” W.C.P.

950 to 18000 Btu/h (280 to 5300W) 950 to 15000 Btu/h (280 to 4400W) 950 to 18000 Btu/h (280 to 5300W) 950 to 15000 Btu/h (280 to 4400W) 950 to 18000 Btu/h (280 to 5300W) 950 to 15000 Btu/h (280 to 4400W) 950 to 18000 Btu/h (280 to 5300W) 950 to 15000 Btu/h (280 to 4400W) 950 to 18000 Btu/h (280 to 5300W) 950 to 15000 Btu/h (280 to 4400W) 950 to 18000 Btu/h (280 to 5300W) 950 to 15000 Btu/h (280 to 4400W)

13 - Features of your Cooktop

BURNER

A - Grates B - Burner Cap C - Burner Gas Spreader

14 - Gas Cooktop Operation

Gas Control Knob Setting

Electric gas ignition

The gas burner use an electric ignition device located near each burner that by means a spark igniters ensure its surface light automatically.

ELECTRIC IGNITION

Gas burners

The gas burners design of these cooktop models, allow a pleasing option for cooking where size, power and simmering are a primary concern.

Burners with two ﬂame rings

This special burner has two separate ﬂame rings to provide a complete heat regulation from high power to simmering.

To set :

1. Push and turn the knob counter clockwise withing the main HI - LO range, when the burner is turned on, the main ﬂame and the Simmer ﬂame will both ignite and remain on.

2. Set desired temperature within the main HI - LO range.

Simmer setting

Continue turning the knob counter-clockwise to the ‘HILO SIMMER’ range. The outer ﬂame ring will go out and temperature adjustment can be made using the inner ﬂame ring only.

Models with automatic re-ignition

The electronic auto re-ignition, lights the surface burner when the corresponding control knob is turned at any valve rotation allows admits sufﬁcient gas ﬂow to support a ﬂame. If any burner ﬂame goes out for any reason, the igniter automatically sparks on all burners to relight the ﬂame.

NOTE: this feature is provided as a convenience and is not intended as a safety feature.

To set:

• Push and turn a knob counter clockwise to any setting, all spark plugs will generate a clicking sound (spark), however only the burner with the control knob adjusted to the HI-LO range will produce a ﬂame and reignite automatically if the ﬂame goes out.

WARNING

• Do not operate a burner using empty cookware or without cookware on the grate.

• Do not touch the burner when the igniters are clicking (sparking).

• Do not let the burner ﬂame extend beyond the edge of the pan.

• Turn off all controls when not cooking.

Turning off the burner

Turn the knob clockwise as far as it will go to the off position. Ensure ﬂame extinguishes fully.

KNOB BURNER

Failure to follow these instruction can result in personal injury or ﬁre.

14 - Gas Cooktop Operation

The Burner Flames

Turn each burner on. Flames should be blue in color with no trace of yellow. The burner ﬂames should not ﬂutter or blow away from the burner. The inner cone of the ﬂame should be between 1/2” and 3/4” long.

Super Sealed Surface Burners

IMPORTANT

Do not obstruct the ﬂow of combustion and ventilation air around the burner grate edges.

Burner cap and gas spreader

Always keep the burner cap and gas spreader in place when using a surface burner. A clean burner cap and spreader will help prevent poor ignition and uneven ﬂames. Always clean the parts after a spillover and routinely remove and clean according to the “General Cleaning” section.

Burner base and injector

Gas must ﬂow freely throughout the injector oriﬁce to light properly. Keep this area free of soil and do not allow spills, food, cleaning agents or any other material to enter the injector oriﬁce opening. Protect it during cleaning.

To Clean gas burner:

IMPORTANT

Before cleaning, make sure all controls are off and the cooktop is cool.

1. Remove the burner cap from the burner base and clean according to cleaning section.

2. Remove the burner spreader.

Clean the gas tube opening and burner port according to

cleaning section.

3. Clean the burner base with a damp cloth (keep the gas injector area free of cleaning agents and any other material from entering the injector oriﬁce).

4. Replace the burner spreader and cap, making sure the alignment pins are properly aligned with the slots.

5. Turn on the burner.

If the burner does not light, check cap and spreader

alignment. If the burner still does not light, do not service the gas burner yourself.

Contact a trained repair specialist.

BURNER FLAME

Be sure when lighting the burner:

• Gas spreader is seated correctly and pin is properly aligned with burner base slot.

• Cap is seated correctly and pin is properly aligned with gas spreader slot.

Burner ports

Check burner ﬂames occasionally. A good ﬂame is blue in color, not yellow. Keep this area free of soil and do not allow spills, food, cleaning agents or any other material to enter the burner ports.

EXPLODED VIEW OF BURNER

15 - Cookware

IMPORTANT: Never leave empty cookware on a hot surface cooking area, element or surface burner.

Ideal cookware should have a ﬂat bottom, straight sides, a well ﬁtting lid and the material should be of medium-to-heavy thickness. Rough ﬁnishes may scratch the cooktop.

Aluminium and copper may be used as a core or base in cookware. However, when used as a base it can leave permanent marks on the cooktop or grates.

Cookware material is a factor in how quickly and evenly heat is transferred, which affects cooking results. A nonstick ﬁnish has the same characteristics as its base material. For example, aluminium cookware with a non-stick ﬁnish will take on the properties of aluminium.

Use the following chart as a guide for cookware material characteristics.

Cookware Characteristics

Aluminum:

Heats quickly and evenly. Suitable for all types of cooking. Medium or heavy thickness is best for most cooking tasks.

Cast Iron:

Heats slowly and evenly. Good for browning and frying. Maintains heat for slow cooking.

Ceramic or Ceramic glass:

Follow manufacturer’s instructions. Heats slowly, but unevenly. Ideal results on low to medium heat settings.

Copper:

Heats very quickly and evenly.

Earthenware:

Follow manufacturer’s instructions. Use on low heat settings.

Porcelain enamel on steel or cast Iron:

See stainless steel or cast iron.

Stainless steel:

Heats quickly, but unevenly. A core or base of aluminium or copper on stainless steel provides even heating.

WARNING

BALANCED PAN

CONCAVE (HOLLOW)

CONVEX (ROUNDED)

FLAME TOO LARGE FOR PAN SIZE

Match Pan Diameter to Flame Size

The ﬂame should be the same size as the bottom of the pan or smaller. Do not use small pans with high ﬂame settings as the ﬂames can lick up the sides of the pan. Oversize pans that span two burners are placed front to rear, not side to side.

Use Balanced Pans

Pans must sit level on the cooktop grate without rocking. Center pan over burner.

Use a Lid That Fits Properly

A well-ﬁtting lid helps shorten the cooking time. Flat, heavy bottom pans provide even heat and stability.

USE LIDS THAT FIT PROPERLY

UNBALANCED PAN

How to Use the Oven Cleaning Chart

1. Locate the number of the part to be cleaned in the illustration on this page.

2. Find the part name in the chart.

• Use the cleaning method in the left column if the oven has a colored enamel ﬁnish.

• Use the cleaning method in the right column if the oven is stainless steel.

3. Match the letter with the cleaning method on following page.

PART LIST

16 - General Oven Care

1614

Cleaning Chart

Part

Door Frame D G 11 Interior Oven Door E E

Cleaning Method Enamelled Stainless Steel Enamelled Stainless Steel

Part

2 Interior Door Windows F F 12 Door Handle G G 3 Removable Oven Racks A or E A or E 13 Door Cooling Vent E E 4 Slide Trim G G 14 Door Front C&D C&D

Control Panel Trim G G 15 Oven Trim D D

Control Panel D G 16 End Caps D G

7 Oven Cooling Vents D D 17 Broil Pan Rack E E

Oven Front Frame E E 18 Broil pan Bottom E E 9 Oven Cavity E E 19 Extendable rack A A 10

Mesh Gasket B B

Cleaning Method

17 - Oven Finishes / Cleaning Methods

The entire oven can be safely cleaned with a soapy sponge, rinsed and dried. If stubborn soil remains, follow the recommended cleaning methods below.

• Always use the mildest cleaner that will do the job.

• Rub metal ﬁnishes in the direction of the grain.

• Use clean, soft cloths, sponges or paper towels.

• Rinse thoroughly with a minimum of water so it does not drip into door slots.

• Dry to avoid water marks.

The cleaners listed below indicate types of products to use and are not being endorsed. Use all products according to package directions.

Part Cleaning Method

Wash with hot sudsy water. Rinse thoroughly and dry. Or, gently rub with Soft Scrub®, Bon-Ami®, Comet®, Ajax®, Brillo® or S.O.S.® pads as directed. Easy Off® or Dow® Oven

A Chrome Plated

Cleaners (cold oven formula) can be used, but may cause darkening and discoloration. Racks may be cleaned in the oven during the self-clean mode. However, chromed racks will lose their shiny ﬁnish and permanently change to a metallic gray.

B Fiberglass Knit

C Glass

D Painted

E Porcelain

F Reﬂective Glass

G Stainless

DO NOT HAND CLEAN GASKET. Spray Windex® or Glass Plus® onto a cloth ﬁrst then wipe to clean. Use Fantastik® or Formula

409® to remove grease spatters. Clean with hot sudsy water or apply Fantastik® or Formula 409® ﬁrst to a clean sponge or paper

towel and wipe clean. Avoid using powdered cleansers and steel wool pads. Immediately wipe up acidic spills like fruit juice, milk and tomatoes with a dry towel. Do not use a

moistened sponge/towel on hot porcelain. When cool, clean with hot sudsy water or apply BonAmi® or Soft Scrub® to a damp sponge. Rinse and dry. For stubborn stains, gently use Brillo® or S.O.S. ® pads. It is normal for porcelain to craze (ﬁne lines) with age due to exposure from heat and food soil.

Clean with hot sudsy water and sponge or plastic scrubber. Rub stubborn stains with vinegar, Windex®, ammonia or Bon-Ami®. DO NOT USE HARSH ABRASIVES.

Always wipe or rub with grain. Clean with a soapy sponge then rinse and dry. Or, wipe with Fantastik® or Formula 409® sprayed onto a paper towel. Protect and polish with Stainless Steel Magic® and a soft cloth. Remove water spots with a cloth dampened with white vinegar. Use Zud®, Cameo®, Bar Keeper’s Friend® or RevereWare Stainless Steel Cleaner®, to remove heat discoloration.

18 - Cleaning the Cooktop

The entire Cooktop can be safely cleaned by wiping with a soapy sponge, then rinsing and drying. If stubborn soil remains, follow the recommended cleaning methods below.

ATTENTION

• Before cleaning, be certain the burners are turned off and the grates are cool.

• Always use the mildest cleaner that will do the job. Use clean, soft cloths, sponges or paper towels.

• Rub stainless steel ﬁnishes in the direction of the grain. Wipe area dry to avoid water marks.

• Do not clean removable cooktop parts in any selfcleaning oven.

• After cleaning, place all parts in their proper positions before using cooktop.

The cleaners recommended below and on the following page indicate cleaner types and do not constitute an endorsement of a particular brand. Use all products according to package directions.

CLEANING THE COOKTOP

Cooktop Part / Material Suggested Cleaners

Parts and materials Suggested cleaners Suggestions/Reminders Burner base

(Cast aluminium)

Gas spreader

(Cast aluminium)

Gas spreader

(Brass)

Burner cap and grate

(Porcelain enamel on cast iron)

...

Damp cloth. Keep the gas injector area free of cleaning

agents and any other material from entering the injector oriﬁce.

Detergent and hot water; rinse and dry. Stiff nylon bristle-toothbrush to clean port openings.

Abrasive cleansers: Revere ware® metal polish. Following package direction Use Brillo® or S.O.S.® pads. Rinse and dry.

Wash them in hot soapy water, rinse, and dry. Use a stiff nylon brush or straight-ended paper clip to clear the notches of a ﬂame spreader.

Non abrasive cleaners: Hot water and detergent, Fantastic, Formula 409. Rinse and dry immediately. Mild abrasive cleaners: Bon Ami® and Soft Scrub®. Abrasive cleaners for stubborn stains: soapﬁlled steel wool pad.

Rub lightly, in a circular motion. Aluminium cleaners may dull the surface.

To clean port opening, use a tooth brush or straightened paper clip. Take care not to damage / augment the shape of the ports.

Rub lightly, in a circular motion. Brass cleaners may dull the surface. To clean port opening, use a tooth brush or straightened paper clip.

The grates are heavy; use care when lifting. Place on a protected surface. Blisters/crazing/chips are common due to the extreme temperatures on grate ﬁngers and rapid temperature changes. Acidic and sugar-laden spills deteriorate the enamel. Remove soil immediately. Abrasive cleaners, used too vigorously or too often, can eventually mar the enamel.

18 - Cleaning the Cooktop

Parts and materials Suggested cleaners Suggestions/Reminders Exterior ﬁnish

(Porcelain enamel)

Control knobs

(Stainless Steel)

Exterior ﬁnish

(Stainless Steel)

Hot sudsy water: rinse and dry thoroughly. Non abrasive cleansers: Ammonia, Fantastic®, Formula 409®. Mild abrasive cleansers: Bon Ami®, Ajax®, Comet®. Liquid cleaners: Kleen King®, Soft Scrub®

Hot sudsy water: rinse and dry immediately. If necessary, remove knobs (lift straight up).

Nonabrasive cleaners: Hot water and detergent. Fantastic®, Formula 409®. Rinse and dry immediately. Cleaner polish: Stainless Steel Magic® to protect the ﬁnish from staining and pitting; enhances appearance. Hard water spots: Household white vinegar. Mild Abrasive Cleaners: Kleen King® stainless steel liquid cleaner, Cameo® aluminum & stainless steel cleaner, Bon Ami®. Heat discoloration: Bar Keepers Friend®.

Acidic and sugar-laden spills deteriorate the porcelain enamel. Remove soil immediately. Do not use wet sponge or towel on hot porcelain. Always apply minimal pressure with abrasive cleaners.

Do not soak knobs. Do not use abrasive scrubbers or cleansers. Do not force knobs onto valve shaft. Pull knobs straight away from control panel to remove. When replacing knobs, make sure knobs are in the OFF position. Do not remove seats under knobs.

Stainless steel resists most food stains and pit marks provided the surface is kept clean and protected. Never allow food stains or salt to remain on stainless steel for any length of time. Rub lightly in the direction of polish lines. Chlorine or chlorine compounds in some cleaners are corrosive to stainless steel. Check ingredients on label before using. Always apply minimal pressure with abrasive cleaners especially on graphics.

Igniters

(Ceramic)

Carefully wipe with a cotton swab dampened with water, ammonia or Formula 409®. Gently scrape soil off with a toothpick.

Avoid excess water on the igniter. A damp igniter will prevent burner from lighting. Remove any lint that may remain after cleaning.

19 - Solving Operational Problems

Before contacting service, check the following to avoid unnecessary service charges.

Problem Problem Solving Steps

The oven display stays OFF Turn off power at the main power supply (fuse or breaker box). Turn breaker back on. If

condition persists, call an authorized service center.

Cooling fan continues to run after oven is turned off

Oven temperature is too hot or too cold

Oven light is not working properly Replace or reinsert the light bulb if loose or defective. See Page 17. Touching the bulb

Oven light stays on Check for obstruction in oven door. Check to see if hinge is bent or door switch broken. Cannot remove lens cover on light There may be a soil build-up around the lens cover. Wipe lens cover area with a clean dry

Excessive moisture When using Bake mode, preheat the oven ﬁrst. Convection Bake and Convection Roast will

Porcelain chips When oven racks are removed and replaced, always tilt racks upward and do not force

IGNITION WILL NOT OPERATE

Is the power supply cord unplugged?

Has a household fuse been blown or has the circuit breaker been tripped?

The fan turns off automatically when the electronic components have cooled sufﬁciently.

The oven thermostat needs adjustment. See Calibrating Oven Temperature, Page 15.

with ﬁngers may cause the bulb to burn out.

towel prior to attempting to remove the lens cover.

eliminate any moisture in oven (this is one of the advantages of convection).

them to avoid chipping the porcelain.

Plug into a grounded 3 prong outlet.

Replace the fuse or reset the circuit.

SURFACE BURNERS WILL NOT OPERATE

Is the power supply cord unplugged?

Has a household fuse been blown or has the circuit breaker been tripped?

SURFACE BURNERS WILL NOT OPERATE

Is this the ﬁrst time the surface burners have been used?

Is the control knob set correctly? Push in knob before turning to a setting. Are the burner ports clogged? See “Super Sealed Surface Burners” section.

SURFACE BURNER FLAMES ARE UNEVEN YELLOW AND/OR NOISY

Are the burner ports clogged? See “Super Sealed Surface Burners” section. Are the burner caps positioned

properly? Is propane gas being used? The appliance may have been converted improperly. Contact a service technician.

SURFACE BURNER MAKES POPPING NOISES

Plug into a grounded 3 prong outlet.

Replace the fuse or reset the circuit.

Turn on any one of the surface burner knobs to release air from the gas lines.

See “Super Sealed Surface Burners” section.

Is the burner wet? Let it dry. Is the cap and gas spreader

...

positioned correctly?

Make sure the alignment pins are properly aligned see “Super Sealed Surface Burners” section.

19 - Solving Operational Problems

Problem Problem Solving Steps

EXCESSIVE HEAT AROUND COOKWARE ON COOKTOP

Is the cookware the proper size? Use cookware about the same size as the surface cooking area, element or surface burner.

Cookware should not extend more than 1 in (2.5 cm) outside the cooking area.

COOKTOP COOKING RESULTS NOT WHAT EXPECTED

Is the proper cookware being used?

Is the control knob set to the proper heat level?

20 - Assistance or Service

Before contacting service, please check “Troubleshooting.” It may save you the cost of a service call. If you still need help, follow the instructions below. When calling, please know the purchase date and the complete model and serial number of your appliance. This information will help us to better respond to your request.

Service Data Record

For authorized service or parts information see paragraph “WARRANTY for Home Appliances”.

For serial tag location see Page 6. Now is a good time to write this information in the space provided below. Keep your invoice for warranty validation.

See “Cookware” section.

See “Setting the Control Knobs” section.

Service Data Record

Model Number _________________________________

Serial Number __________________________________

Date of Installation or Occupancy __________________

21 - Fulgor Milano WARRANTY for Home Appliances

Duration of warranty:

For twenty-four (24) months from the original date of purchase, the Fulgor Milano warranty covers all parts and labor to repair or replace, under normal residential use, any part of the product proving to be defective in material or workmanship as a result of the original manufacturing process.

For proof of warranty, please retain the original purchase invoice and the delivery slip.

To obtain service under this warranty you must:

1. Contact Fulgor-Milano Authorized Service

- www.thevettagroup.com/servicerequest.a5w

- fulgor@adcoservice.com

- Free number: 1-855-4-fulgor (1-855-438-5467)

2. Provide a copy of your original sales receipt along with model number and serial number information for the product.

3. Provide Fulgor Milano reasonable opportunity to investigate the claim before the Product or any component of the Product has been modiﬁed or removed.

TERMS APPLICABLE TO THIS WARRANTY

The remedies described herein are the only ones which Fulgor Milano will provide, either under this warranty or under any

warranty arising by operation of law. Fulgor Milano will not be responsible for product loss due to spoilage or burning nor for consequential damages to surrounding cabinetry, construction materials or ﬁnishing materials such as but not limited to ﬂooring. Fulgor Milano will not be responsible for any consequential or incidental damages arising from the breach of these warranties or any other warranties, whether express, implied or statutory.

The warranty will be valid and effective only upon presentation of the document stating the purchase date of the appliance, and more speciﬁcally of the relevant invoice, proof of purchase, or equivalent document showing the name of the seller, the delivery date and the identiﬁcation data of the appliance. (Such as; Model number, Serial Number). In the case of new product being included in the purchase of new residential construction; this warranty applies to the original resident of the location containing the Fulgor Milano product and warranty coverage will begin on the date of occupancy of the residence (proof of occupancy required) to a maximum additional six months from the date of purchase of the product by the development company from the distributor or dealer. This extension does not apply to footnote 1 below.

This warranty is only valid where the difference between the purchase date and the production date of the product is less than one year. Any product which has been warehoused for more than this one year period will only be covered under the terms of Fulgor Milano’s B-Stock / Display Model warranty.

This warranty is valid in only the 50 continental states of the U.S.A. and the country of Canada. This warranty applies to the original purchaser only and is non-transferable. All service provided by Fulgor Milano on the stated warranty must be performed by a Fulgor Milano authorized servicer, unless otherwise speciﬁed by Fulgor Milano. This service will be provided during the regular business hours of each speciﬁc region.

This warranty applies only to products purchased from an authorized dealer through an approved distribution chain and is installed for normal residential use and does not apply to commercial use or use on yachts. This warranty only covers service performed at the location of product installation and will not cover costs associated with repairing off-site unless expressly authorized by Fulgor Milano nor does it cover the travel costs associated with providing service to remote locations. Remote locations are deﬁned as being outside of a 50 mile (80 kilometre) radius from any authorized dealer. This warranty does not cover any parts or labor to correct any defect caused by negligence, transport, delivery, improper voltage, accident or improper use, maintenance, installation, service or repair, including but not limited to improper removal and reinstallation of any component of the product (ie. removing handles to ﬁt through doors) prior to or during product delivery / installation.

During the warranty period Fulgor Milano reserves the right to evaluate the opportunity to repair the appliance or, at their discretion, offer to replace it with a Fulgor Milano product of equivalent features and functionality. Fulgor Milano reserves the right to revise this warranty at any time. Some states do not allow the exclusion or limitation of incidental or consequential damages so the above limitation or exclusion may not apply to you. This warranty gives you speciﬁc legal rights and you may also have other rights which vary from state to state.

Doors, handles, glass, product frames, racking, interior and exterior surfaces are covered by a limited 30-day parts only warranty for cosmetic defects originating from the factory.

*Replacement light bulbs are not covered by the product

warranty.

FULGOR MILANO

After Sales Service Support & Warranty Information: 1-855-4-fulgor (855-438-5467)

fulgor@adcoservice.com

Veuillez prêter attention à ces symboles que vous rencontrerez dans ce manuel

AVERTISSEMENT

• Ce symbole signiﬁe que la sécurité est en danger. Il signale les risques potentiels qui peuvent entraîner la mort ou des blessures à l’opérateur ou aux autres.

• Si vous ne suivez pas ces instructions à la lettre, vous courez le risque de mourir ou d’être sérieusement blessé.

BIEN LIRE CES INSTRUCTIONS ET LES CONSERVER.

AVERTISSEMENT

Si les informations ﬁgurant dans ce manuel ne sont pas suivies à la lettre, il peut en résulter un incendie ou une explosion pouvant causer des dégâts matériels, des blessures, voire mort d’homme.

- NE PAS ranger et utiliser d’essence ou d’autres vapeurs et liquides inﬂammables à proximité de cet appareil ou d’un autre appareil.

- QUE FAIRE SI VOUS SENTEZ UNE ODEUR DE GAZ

• NE PAS essayer d’allumer un appareil.

• NE PAS toucher d’interrupteur électrique.

• NE PAS utiliser de téléphone dans votre bâtiment.

• Appeler immédiatement votre fournisseur de gaz depuis

chez un voisin. Suivre les instructions de votre fournisseur de gaz.

• Si le fournisseur de gaz ne peut être rejoint, appeler les

pompiers.

AVERTISSEMENT

Bride

antibasculement

Pied de la cuisinière

Risque de basculement

Un enfant ou une personne adulte peut faire basculer la cuisinière, ce qui peut causer un décès. S’assurer que le dispositif antibascule est réengagé lorsque la plage est déplacée. Ne pas faire fonctionner la cuisinière si la bride antibasculement n’est pas installée et engagée. Le non-respect de ces instructions peut causer un décès ou des brûlures graves aux enfants et aux adultes.

Pour vériﬁer que la bride antibasculement est bien installée et engagée :

• Faire glisser la cuisinière vers l’avant.

• Vériﬁer que la bride antibasculement est bien ﬁxée au plancher ou au mur.

• Faire de nouveau glisser la cuisinière vers l’arrière de sorte que le pied de la cuisinière se trouve sous la bride antibasculement.

• Voir les instructions d’installation pour plus de détails.

- L’installation et la maintenance doivent être conﬁées à un installateur qualiﬁé, un réparateur agréé ou le fournisseur de gaz.

IMPORTANT: Gardez ces instructions pour une utilization

d’inspection électrique locale

INSTALLATEUR: Veuillez laisser ce manuel au propriétaire

pour de futures références.

PROPRIETAIRE: Veuillez garder ce manuel pour de futures

références.

TABLES DES MATIERES PAGE

1 - Précaution de Sécurité 3 2 - Instructions de Sûreté 5

Avertissements pour l’Installation de Gaz et Electrique

3 - Caractéristiques de Votre Four 6 3 - Les Tableaux de Commande 8

Commande Boutons 8 Témoins de signalisation 8

5 - Information Générale du Four

6 - Conseils Généraux Sur le Four 10

Grilles de four 10 Grille rallonge 11

7 - Réglage de la Pendule et la Minuterie 12

Minuterie Mécanique 12 Minuteur à touches sensitives 12

8 - Sélection du Mode de Four 13 9 - Cuisson au four 14 10 - Solution pour des Problèmes de Cuisson 15

TABLES DES MATIERES PAGE

Utilisation des Boutons de Commande 20 Gas burners 20

Brûleurs avec deux anneaux de ﬂamme 20 Brûleurs de Surface Etanches 21

15 - Batterie de Cuisine 22

Caractéristiques des Matériaux 22 Le Diamètre de la Casserole Doit Correspondre

au Diamètre de la Flamme

16 - Entretien Général du Four 23

Comment utiliser le tableau de nettoyage du four

Tableau de Nettoyage 23

17 - Finitions du Four / Méthodes de Nettoyage 24 18 - Nettoyage de la Table de Cuisson 25

Table de Cuisson / Produits d’Entretien Conseillés

19 - Résolution des Problèmes de Fonctionnement 27 20 - Assistance ou Service Après-Vente 29 21- GARANTIE Fulgor Milano pour l’électroménager 30

11 -

Entretien à Faire Soi-Même Retrait de la Porte du Four

Pour enlever la porte 16 Pour remettre la porte 16

12 - Remplacement d’une Ampoule du Four 17

Pour remplacer une ampoule 17

13 - Caractéristiques de Votre Table de Cuisson 18

14 - Fonctionnement de la Table de Cuisson 20

1 - Précaution de Sécurité

IMPORTANT

Veuillez lire les instructions avant toute utilisation.

AVERTISSEMENT

A condition de bien l’entretenir, votre nouveau four a été conçu pour être un appareil ﬁable et sûr. Lisez toutes les instructions soigneusement avant d’utiliser ce four. Ces précautions réduiront le risque de brûlures, d’électrocutions, d’incendie, et de blessures à des personnes. Lorsque vous utilisez des appareils électroménagers de cuisine, il faut suivre les mesures de sécurité basiques, y compris les suivantes:

Cet appareil doit être correctement installé et branché par un technicien qualiﬁé. Branchez-le uniquement à une prise de courant de terre correcte. Reportez-vous à “Instructions de mise à la terre” dans les Instructions d’installation.

• Cet appareil ne doit être mis en service uniquement par un technicien apte et agréé. Contactez le centre de service agréé le plus proche de chez vous pour une inspection, une réparation ou un réglage.

• Ne réparez pas ou ne remplacez pas des pièces du appareil sauf si on vous le recommande spéciﬁquement. Faites appel au service agréé.

• Ne faites pas fonctionner cet appareil s’il ne fonctionne pas correctement ou s’il a été abîmé jusqu’à l’inspection du service après-vente agréé.

• Installez ou placez cet appareil uniquement et conformément aux Instructions d’installation.

• Utilisez ce four uniquement dans le but pour lequel il a été conçu par le fabricant. Pour toute question, contactez le fabricant.

• Ne couvrez pas ou ne bloquez pas les ouvertures de cet appareil.

• N’utilisez l’appareil que selon l’usage décrit dans ce manuel. N’utilisez pas de produits chimiques corrosifs, des vapeurs ou des produits non - alimentaires dans cet appareil. Ce type de four est spéciﬁquement conçu pour chauffer ou cuire. Il n’est pas conçu pour une utilisation industrielle ou en laboratoire. L’utilisation de produits chimiques corrosifs pour le chauffage et le nettoyage endommagera cet appareil.

• Si vos vêtements ou vos cheveux prennent feu, LAISSEZVOUS TOMBER ET ROULEZ IMMEDIATEMENT pour éteindre les ﬂammes.

AVERTISSEMENT

• Si l’huile de cuisson devait prendre feu, ÉTOUFFER LES FLAMMES en bouchant le récipient avec un couvercle bien hermétique, un moule à gâteaux ou un autre plateau en métal, puis éteignez le brûleur à gaz.

• VEILLEZ À NE PAS VOUS BRÛLER.

• Si les ﬂammes ne s’éteignent pas, ÉVACUER IMMÉDIATEMENT LE LOCAL ET APPELER LES POMPIERS.

• N’utilisez ni eau ni torchons ou serviettes mouillés pour éteindre un feu dû à la graisse de cuisson, vous pourriez provoquer une violente explosion.

• NE JAMAIS PRENDRE DANS LES MAINS UNE POÊLE EN FEU, vous pourriez vous brûler.

• Ayez TOUJOURS un DÉTECTEUR DE FUMÉE EN ÉTAT DE MARCHE à proximité de la cuisine. FAITES FONCTIONNER LE VENTILATEUR DE LA HOTTE lorsque vous ﬂambez des aliments.

• Ne pas boucher le ﬂux d’air de combustion au niveau de l’ouverture de ventilation du four ni au-dessous du panneau frontal inférieur de la cuisinière. Éviter de toucher les ouvertures de ventilation ou les surfaces voisines car ces surfaces pourraient se réchauffer pendant que le four est en service. L’air frais est indispensable pour une bonne combustion au brûleur.

• NE JAMAIS couvrir les fentes, les trous ou les passages du four, ni couvrir une grille de papier aluminium. Ceci obstrue le débit d’air dans le four et peut causer un empoisonnement au monoxyde de carbone. Les doublures en aluminium peuvent aussi causer un risque d’incendie.

• N’utilisez JAMAIS cet appareil comme poêle à gaz pour chauffer la pièce. Sinon, vous risquez un empoisonnement au monoxyde de carbone.

Pour réduire le risque de brûlures lorsque vous cuisinez, veuillez observer les conseils suivants:

• Ne laisser pas les jeunes enfants ou les animaux seuls ou sans surveillance dans une pièce où un appareil électroménager est allumé. Ils ne devraient jamais avoir le droit de s’asseoir ou de se tenir debout sur une quelconque partie de l’appareil.

• Ne pas stocker des matériaux inﬂammables sur la table de cuisson ou à proximité.

• Lorsque vous cuisinez sur la table de cuisson: NE PAS TOUCHER LES GRILLES DU BRÛLEUR NI LA ZONE AUTOUR.

• Ne prendre les récipients qu’à l’aide de maniques sèches: des maniques humides ou mouillées sur des surfaces chaudes créent de la vapeur qui peut vous brûler.

• Une table de cuisson avec un brûleur allumé ne doit jamais être laissée sans surveillance: un liquide qui bout et déborde crée de la fumée ou s’il est huileux peut prendre feu. Un débordement sur un brûleur peut étouffer la ﬂamme partiellement ou totalement ou bloquer l’étincelle

1 - Précaution de Sécurité

d’allumage. Dans le cas d’un débordement, éteindre le brûleur et vériﬁer son fonctionnement. S’il fonctionne normalement, vous pouvez le rallumer.

• Lorsque vous cuisinez, choisissez la position du bouton de commande de façon à ce que la ﬂamme ne chauffe que le bas de la casserole et ne dépasse pas sur les côtés.

• Veillez à ce que des courants d’air provoqués par exemple par un ventilateur ne soufﬂent pas des matériaux inﬂammables en direction de la ﬂamme ou ne fassent en sorte que la ﬂamme dépasse les bords du récipient utilisé.

• Mettez toujours les poignées des récipients vers le centre de sorte qu’ils ne soient pas au-dessus d’autres plans de travail adjacents, d’autres brûleurs ou sur le bord de la table de cuisson.

• Quand vous cuisinez, veillez à porter des habits adéquats en évitant des habits lâches ou des manches tombantes.

• Ne jamais permettre que les habits ou les maniques ou tout autre matériau inﬂammable ne viennent en contact avec les brûleurs ou les grilles des brûleurs lorsqu’ils sont chauds.

• N’utiliser qu’un certain type de récipients en verre, en vitrocéramique résistant à la chaleur, en céramique, en faïence ou d’autres récipients émaillés qui sont adaptés à la table de cuisson.

• Ne jamais nettoyer la table de cuisson lorsqu’elle est encore chaude. Certains détergents appliqués sur des surfaces chaudes provoquent des vapeurs nocives.

Pour réduire les risques de feu dans le four:

1. Ne mettez pas des matériaux inﬂammables près du four ou dedans.

2. N’utilisez pas d’eau sur un feu de friture. Etouffez le feu en utilisant un extincteur à poudre ou à mousse.

3. Il est hautement recommandé que l’extincteur soit prêt à l’utilisation et bien visible non loin de tout appareil de cuisson.

4. Ne surcuisez pas les aliments. Surveillez le four si des produits en papier, en plastique ou des matières combustibles sont placés dedans.

5. N’utilisez pas l’intérieur du four pour ranger des objets. Ne laissez pas des produits en papier, des ustensiles de cuisine ou de la nourriture dans le four lorsqu’il n’est pas utilisé.

6. Si des matériaux à l’intérieur du four s’enﬂamment, laissez la porte du four. Eteignez le four et débranchez le circuit aux boîtiers disjoncteurs.

7. N’obstruez pas les ouvertures de ventilation.

8. Assurez-vous que le ventilateur fonctionne lorsque le four est en marche. Si le ventilateur ne fonctionne pas, n’utilisez pas le four. Appelez le service aprèsvente agréé.

9. Pour votre sécurité, portez des vêtements appropriés. Des vêtements amples ou de grandes manches ne doivent jamais être portés en utilisant ce four.

ATTENTION

Veillez à ce qu’aucune feuille d’aluminium, de plastique, de papier ou du tissu ne puisse venir au contact d’un brûleur chaud ou d’une grille chaude. Ne laissez pas les casseroles bouillir sans eau.

ATTENTION

Ne mettez pas des objets d’intérêt pour les enfants sur le four. Si un enfant devait grimper sur l’appareil électroménager pour atteindre ces objets, il pourrait se blesser gravement.

2 - Instructions de Sûreté

• Attachez les cheveux longs.

• Ne touchez pas les éléments chauffants ou l’intérieur des surfaces du four.

• Pendant et après l’utilisation, ne touchez pas ou ne laissez pas des vêtements ou d’autres matières inﬂammables en contact avec les brûleurs ou les surfaces intérieures du four jusqu’à ce qu’ils aient eu le temps de refroidir sufﬁsamment.

• D’autres surfaces de l’appareil pourraient devenir sufﬁsamment chaudes pour provoquer des brûlures - ces surfaces sont, par exemple, les ouvertures de ventilation du four et les surfaces proches de ces ouvertures, les portes du four et les fenêtres des portes du four.

• L’habillage sur le dessus et sur les côtés de la porte du four peut être assez chaud pour provoquer des brûlures.

• Ouvrez la porte avec précaution. Ouvrez la porte doucement pour laisser échapper l’air chaud ou la vapeur avant d’enlever ou de remplacer la nourriture.

• Ne chauffez pas des emballages alimentaires non ouverts. L’accumulation de pression pourrait faire exploser l’emballage et donc blesser.

• Placez toujours les grilles du four dans la position voulue lorsque le four est froid. Si une grille doit être déplacée lorsque le four est chaud, ne laissez pas les mouﬂes en contact avec les éléments chauffants.

• Utilisez toujours des mouﬂes sèches. Des mouﬂes humides sur des surfaces chaudes peuvent brûler à cause de la vapeur. La mouﬂe ne doit pas toucher le brûleur. N’utilisez pas de torchons ou d’autres serviettes volumineuses.

Avertissements pour l’Installation de Gaz et Electrique

Au cas où il faudrait procéder à l’installation de gaz propane

L’appareil est prête à l’emploi avec du gaz naturel. Vous pouvez la transformer pour utiliser du gaz propane grâce au kit de conversion propane fourni avec l’appareil.

AVERTISSEMENT

L’installation et l’entretien de l’appareil doivent être exécutés par un installateur qualiﬁé, un bureau technique ou le fournisseur de gaz.

ATTENTION

• Toujours débrancher la prise électrique de l’appareil avant de commencer les opérations d’entretien.

• Pour des raisons de sécurité personnelle, cet appareil doit être mis à la terre correctement.

• Il ne faut en aucun cas couper ou enlever le troisième ﬁl (terre) du câble électrique.

ATTENTION

AVERTISSEMENT

• Si un brûleur devait s’éteindre et le gaz s’échapper, ouvrez une fenêtre ou une porte. Attendez 5 minutes avant d’utiliser à nouveau la table de cuisson.

• N’obstruez pas le ﬂux de l’air de combustion et de ventilation.

• Vous ne devez en aucun cas utiliser une feuille d’aluminium pour tapisser une quelconque partie de la cavité du four, car elle fondra et abîmera l’émail pendant la cuisson.

• Si la range cookers se trouve à proximité d’une fenêtre, assurez-vous que les rideaux ou tout autre type de stores ne peuvent pas être pas soufﬂés sur ou à côté des brûleurs: ils pourraient prendre feu.

Au moment de brancher l’unité au gaz de propane, vous assurer que la bouteille de gaz est bien équipée avec son propre régulateur de haute pression. En outre, le régulateur de pression fourni avec la table de appareils doit se trouver à l’entrée du tuyau de gaz de cet appareil.

En cas de panne de courant

Si pour une quelconque raison un bouton de commande est allumé mais il n’y a pas de courant pour que l’allumeur électrique de la table de cuisson fonctionne, ÉTEINDRE la table de cuisson, attendre 5 minutes aﬁn que le gaz se dissipe, puis allumer manuellement. Pour allumer le brûleur manuellement, portez avec précaution la ﬂamme d’une allumette à la hauteur des oriﬁces du brûleur, enfoncez le bouton de commande et tournez-le sur la position HI jusqu’à ce que le brûleur s’allume. Alors, vous pouvez mettre le bouton de commande sur la position désirée.

3 - Caractéristiques de Votre Four

Ouvertures d’aération

CARACTÉRISTIQUES DE VOTRE FOUR

Panneau de contr

Joint de porte

Ampoule halogéne

Plaque de modéle et série n°

Niveaux de grille

5 4 3 2

Gril Brûleur

Ampoule halogéne

Brûleur De Cuisson (non visible) Ventilateur à convention (non visible)

Arrière de la grille du four

Devant de la grille du four

Butée de plat

Grille rallonge (si présent)

Bras glissoire

Butée

MODÈLE: 30” GRIL FOUR

MODÈLE: 36” GRIL

FOUR

Poignée (si fourni – pas tous les modèles)

Grilles de plat du gril

Gaz naturel, avec P.C. de 12,7 cm (5 po) Gaz propane, avec P.C. de 25,5 cm (10 po)

14000 Btu/h (4100W) 13000 Btu/h (3800W) 18000 Btu/h (5300W) 16000 Btu/h (4700W)

Gaz naturel, avec P.C. de 12,7 cm (5 po) Gaz propane, avec P.C. de 25,5 cm (10 po)

18000 Btu/h (5300W) 17000 Btu/h (5000W) 21500 Btu/h (6300W) 21500 Btu/h (6300W)

3 - Caractéristiques de Votre Four

CONTENU DE L’EMBALLAGE DE VOTRE CUISINIÈRE

QTY DESCRIPTION QTY DESCRIPTION

GRILLES EN FONTE Modèle pour TABLE DE

1 CUISINIÈRE

DOSSERET DE 3” À TROIS

VIS DE FIXATION

BARRE DE PROTECTION

ANTÉRIEURE

CUISSON de 30” Modèle pour TABLE DE

CUISSON de 36”

1 RÉGULATEUR DE PRESSION

1 RACCORD

3 PIEDS 1 JOINT / RONDELLE

MANUELS ET DOCUMENTATION

1 PIED À COLLERETTE

QUATRE VIS DE FIXATION

ANTIBASCULEMENT

ACCESSOIRES DU FOUR DE VOTRE CUISINIÈRE

QTY DESCRIPTION QTY DESCRIPTION

1 FOUR 1

GÉNÉRALE “INSTRUCTIONS

D’INSTALLATION”

1 “UTILISATION & ENTRETIEN”

KIT DE CONVERSION DU

GAZ

PLAQUE À GRILLER ÉMAILLÉE

2 GRILLES CHROMÉES 1

GRILLE CHROMÉE

TÉLESCOPIQUE

GRILLE ÉMAILLÉE ANTI-ÉCLABOUSSURES

4 - Les Tableaux de Commande

L’interface d’utilisation a les caractéristiques suivantes: afﬁchage, indicateurs lumineux de préchauffage, touches de commande, mode de cuisson et sélecteurs de température.

LES TABLEAUX DE COMMANDE

295

275

350 400 430 475 500 570

350 400 430 475 500 550

Commande

Modèle A: PAS de minuterie Modèle B: Minuterie mécanique Modèle C: Minuterie électronique

Boutons

Sélecteur de fonction, à deux fonctions + position OFF.

1. Éclairage

2. Ventilateur du four

Thermostat à deux fonctions + position OFF.

1. Sens antihoraire: Brûleur four + réglage température.

2. Sens horaire: Brûleur grill

30”

36”

Témoins de signalisation

Gauche: Erreur ventilateur Droite: Témoin indicateur four ON

Ventilateur de refroidissement

Le ventilateur se trouve dans la partie supérieure du four. Il crée une circulation d’air de refroidissement à l’intérieur du compartiment du four; l’air ressort par les fentes sous le panneau d’instrumentation du four. Il s’active chaque fois que le four s’allume pour quelque fonction que ce soit. S’il ne se met pas en marche, adressez-vous au centre d’assistance le plus proche.

Ventilateur de convection

Le ventilateur de convection fonctionne avec le mode de convection. Quand le four fonctionne en mode de convection, le ventilateur s’éteint automatiquement à l’ouverture de la porte. Le ventilateur de convection fonctionne toujours pendant le temps de préchauffage.

Lumière four

Ce bouton permet d’allumer les lumières intérieures du four. L’éclairage du four s’allume et s’éteint automatiquement à l’ouverture et à la fermeture de la porte.

5 - Information Générale du Four

Évent arrière du four

Un ventilateur de refroidissement interne fonctionne dans tous les modes du four. L’air chaud provenant du four est évacué par des évents qui se trouvent à l’arrière de la table de cuisson. Ne permettez pas que le ﬂux d’air provenant des évents arrière soit bloqué par un obstacle (casseroles, chiffons).

6 - Conseils Généraux Sur le Four

Préchauffage du four

• Préchauffez le four pour les modes de Cuisson, Convection Europ. et Convection Cuisson.

• Sélectionnez une température plus élevée ne réduit pas le temps de préchauffage.

• Le préchauffage est nécessaire pour de bons résultats lorsque vous cuisinez des gâteaux, des biscuits, des pâtisseries et du pain.

• Le préchauffage aidera à saisir les rôtis et à garder la viande juteuse.

• Places les grilles de four dans leur position appropriée avant le préchauffage.

Suggestions d’utilisation

• Ne posez pas les plats sur la porte ouverte.

• Utilisez la lumière intérieure du four pour voir la nourriture à travers la fenêtre de la porte du four plutôt que d’ouvrir la porte fréquemment.

Ustensiles

• Les plats en verre absorbent la chaleur. Réduisez la température du four de 25 °F (15 °C) lorsque vous utilisez des plats en verre.

• Utilisez des plats qui donnent le brunissage désiré. Le type du ﬁnissage du plat aide à déterminer le brunissage.

• Les plats métallisés lisses et brillants ou anodisés/ antiadhésifs plus pâles réﬂéchissent la chaleur, donnant un brunissage plus léger, plus délicat. Les gâteaux et les biscuits nécessitent ce type de plat.

• Les plats mats, rugueux, foncés vont absorber la chaleur donnant une croûte plus brune plus croustillante. Utilisez ceux-ci pour les tartes.

• Pour des croûtes croustillantes, brunes, utilisez des plats anodisés/antiadhésifs ou foncés ou en métal mat ou en verre. Des plats isolés peuvent augmenter le temps de cuisson.

• Ne cuisez pas avec le gril vide dans le four, cela pourrait changer la performance de cuisson. Rangez-le en dehors du four.

Grilles de four

• Le four est pourvu de guides de grilles à six niveaux comme indiqué dans l’illustration Page 6.

• Les positions sont numérotées du bas (n° 1) vers le haut (n° 6).

• Vériﬁez le tableau des cuissons pour la meilleure position de la grille à utiliser pendant la cuisson.

• Chaque niveau de guide comprend des supports par paire formés dans les parois de chaque côté du four.

• Assurez-vous de toujours placer les grilles avant d’allumer votre four. Assurez-vous que les grilles sont au bon niveau lorsqu’elles sont placées.

Veuillez-vous reporter à l’illustration Page 6 si vous avez des questions comme savoir où est le devant de la grille.

• Les grilles dont dessinées pour s’arrêter lorsqu’elles sont poussées jusqu’à leur limite.

REMARQUE!

N’utilisez jamais de feuille en aluminium pour couvrir les grilles ou le fond du four. La chaleur coincée sous l’aluminium peut causer des dégâts au four.

ATTENTION

Veillez à ne pas forcer pour éviter d’endommager l’émail

Pour enlever les grilles:

1. Tirez-les vers vous

Condensation du four et température

• Il est normal qu’une certaine quantité d’humidité s’évapore des aliments pendant la cuisson. La quantité dépend de l’humidité contenue dans la nourriture. L’humidité peut se condenser sur toute surface plus froide que l’intérieur du four, comme le tableau de commande.

Cuisson à haute altitude

• Lorsque vous cuisinez à haute altitude, les recettes et les durées de cuisson varient de la norme.

2. Soulevez-les vers devant et ensuite enlever-les

6 - Conseils Généraux Sur le Four

Pour remplacer une grille:

1. Placez l’arrière de la grille entre les guides de niveau de grille

2. En soulevant vers le haut la grille, faites-la glisser tout le long en baissant le devant

Grille rallonge

• Cette grille facilite l’accès aux aliments cuisants. Elle s’allonge

plus que la grille standard pour rapprocher les aliments de l’utilisateur.

Retrait du four:

1. Soulevez légèrement la grille et poussez-la vers l’arrière du four jusqu’à ce que la butée se dégage.

2. Soulever l’arrière de la grille jusqu’à ce que le cadre et la butée se dégagent du guide

3. Tirer vers le bas et sortir

ATTENTION

Lorsque la grille est hors du four, les bras latéraux ne se verrouillent pas, ils peuvent s’allonger de façon inattendue si la grille est tirée incorrectement et causes des blessures. La

grille doit être tenue ou tirée en saississant les côtés.

NOTE: Toujours enlever la grille rallonge avant l’autonettoyage.

ATTENTION

Pour éviter les brûlures, tirer complètement la grille et soulever la casserole audessus de la poignée au moment de transférer des alimenta hors du et dans le four.

Veuillez-vous reporter à l’illustration Page 6 si vous avez des questions comme savoir où est le devant de la grille.

Mise en place dans le four:

1. Saisir la grille fermement par les côtés. Placer la grille et le cadre au-dessus du guide de grille désiré

2. Pousser au fond jusqu’à ce que l’arrière de la grille se mette en position

3. Tirer les deux sections vers l’avant jusqu’à la butèe. La grille doit être droite et non croche

7 - Réglage de la Pendule et la Minuterie

Minuterie Mécanique

La minuterie mécanique peut être réglé pour un temps maximum de 60 minutes; une fois le temps écoulé, un signal d’alarme sonne. La minuterie fonctionne indépendamment du four. Tourner d’abord le bouton de la minuterie dans le sens horaire jusqu’à la position de 60 minutes, puis dans le sens antihoraire jusqu’à la durée souhaitée. Une fois que le temps programmé s’est écoulé, l’alarme sonne. Le ton d’alarme s’arrête automatiquement après un certain temps.

Minuteur à touches sensitives

Réglage de la pendule

Lors de la première utilisation de l’appareil, l’afﬁchage fera apparaître le symbole « Auto » et la valeur « 0:00 » en mode clignotant. Pour effectuer le réglage initial de la pendule, exercez une pression de plus de 3 secondes sur la touche centrale. Lorsque le symbole utilisant les touches Attendre qu’un signal acoustique indique que le réglage de l’heure a été pris en compte. Pour modiﬁer le réglage de l’heure par la suite, entrez en mode de conﬁguration en appuyant simultanément sur les touches

et - et procédez ensuite comme indiqué ci-dessus.

ou -.

apparaît, réglez l’heure en

Réglage du volume du signal acoustique

Pour régler le volume de la sonnerie, appuyez simultanément sur les touches faire clignoter la mention “ton1” (fort). Utilisez ensuite la touche

pour passer à “ton2” (moyen) puis à “ton3” (faible}. Appuyez sur la touche centrale pour mémoriser le volume sélectionné.

et -. Appuyez sur la touche centrale pour

Minutage

Cette fonction est une fonction de minutage indépendante, sans interaction avec le four, qui continuera par conséquent à fonctionner normalement au terme du minutage. Pour régler le minuteur, exercez une pression de plus de 3 secondes sur la touche centrale pour faire apparaître le symbole

puis utilisez les touches + et - pour programmer la durée désirée. Pour modiﬁer la durée programmée, exercez une pression de plus de 3 secondes sur la touche centrale et réglez à nouveau le minuteur. À l’expiration de la durée programmée, le minuteur émettra un signal acoustique. Pour l’interrompre, appuyez sur l’une des touches de l’appareil. The minute counter beeps when it ﬁnishes counting. To disable it, press any button.

8 - Sélection du Mode de Four

Avant l’utilisation

Pour assurer que toute l’huile résiduelle du processus de

fabrication a été éliminée, chaque four doit subir les opérations

décrites ci-dessous.

1. Nettoyer minutieusement le four avec de l’eau chaude et un détergent doux. Rincer et sécher avec un chiffon doux.

2. Allumer la ventilation. L’apparition d’un peu de fumée et d’odeur est normale.

3. Régler la température du four à 250°F (120°C) et laisser le four chauffer pendant une heure.

4. Régler la température du four à 500°F (260°C) et laisser le four chauffer pendant une heure supplémentaire.

5. Éteindre le four et le laisser refroidir avec la porte fermée.

Contrôle de la température de cuisson

Le bouton de contrôle de la température, qui est équipé d’une soupape de sûreté, permet de régler la température du four souhaitée. Pendant que le four est en service, le voyant ON est allumé. Pour allumer le brûleur inférieur, enfoncer le bouton de contrôle de la température et le tourner dans le sens antihoraire jusqu’à la température souhaitée.

La position minimum correspond à une température du four de:

30” = 295°F (145°C) 36” = 275°F (135°C)

Le bouton de contrôle est à la butée dans la position minimum.

Gril

Pour allumer le gril, tourner le bouton dans le sens horaire jusqu’à la position correspondante et le maintenir enfoncé 5-10 secondes.

ATTENTION

Lors de l’utilisation du gril, des parties accessibles peuvent devenir très chaudes; tenir les enfants à distance de sécurité.

Mode ventilé

À l’activation de la fonction ventilateur de convection, de l’air froid (température ambiante) circule à l’intérieur du four, ce qui permet de dégeler rapidement les aliments congelés. La fonction ventilateur de convection, combinée avec une forte chaleur provenant du brûleur inférieur, permet de faire cuire les aliments de manière plus homogène et délicate qu’avec le brûleur seul. La cuisson est plus rapide que dans un four traditionnel. Le système permet de cuisiner différents types d’aliments (poisson, viande, etc.) sur plusieurs niveaux. Le préchauffage n’est pas nécessaire avec cette fonction, même s’il est recommandable pour la cuisson de gâteaux.

La position maximum correspond à une température du four de:

30” = 570°F (300°C) 36” = 550°F (290°C)

et s’obtient en tournant le bouton à fond dans le sens antihoraire.

Maintenir le bouton enfoncé pendant 5-10 secondes. Le brûleur s’allume automatique et le capteur de température de la soupape de sûreté se réchauffe pour permettre au gaz de continuer à s’écouler vers le brûleur

ATTENTION

Si le bouton du thermostat ne fonctionne pas correctement quand on le tourne, éteindre le débit de gaz au four et contacter le centre d’assistance le plus proche.

9 - Cuisson au four

En choisissant ce mode de chauffage, vous pourrez utiliser le four comme d’habitude et utiliser les recettes. Le plat à cuire doit être placé de préférence sur le plan central du four.

ATTENTION

L’usage prolongé de l’appareil au gaz produit de la chaleur et de l’humidité dans la cuisine. Cela peut demander une ventilation supplémentaire comme l’ouverture d’une fenêtre ou une ventilation plus efﬁcace, par exemple en augmentant le niveau de ventilation mécanique si celle-ci est présente (hotte aspirante).

ALIMENTS TEMPÉRATURE °F (°C) TEMPS DE CUISSON (min) PRÉCHAUFFER Pâte Biscuits (Roulés) Pâte Brisée (Biscuit) Pâte À Levain Artiﬁciel Pain D’espagne Pâte Levée (Strudel) Pâte Feuilletée Soufﬂé Sacher Torte Tarte Aux Fruits Pâte À Beignets Rôti De Boeuf (Env. 1,5 Kg) Pizza Quiche De Poisson Gâteau De Légumes Volaille

Guideline values for cooking with the grill

ALIMENTS TEMPS DE CUISSON (min) PRÉCHAUFFER Steack Côtelette

375 - 390 (190 - 200) 60 - 70 Yes

10 - 15 15 - 25 -

10 - Solution pour des Problèmes de Cuisson

Avec la cuisson comme la cuisson à convection, des problèmes de cuisson peuvent arriver pour de nombreuses raisons autre qu’un mauvais fonctionnement du four. Vériﬁez le tableau ci-dessous qui répond à la plupart des problèmes communs. Etant donné que la taille, la forme et le matériel de cuisson affectent les résultats de la cuisson, la meilleure solution est de remplacer les vieux plats qui sont devenus sombres et qui se sont voilés avec le temps et leur utilisation.

PROBLÈME DE CUISSON CAUSE

• Four non préchauffé

Aliment brunissant de façon hétérogène

Aliment trop brun au fond

Aliment sec ou ayant excessivement rétréci

• Papier aluminium sur la grille ou au fond du four

• Plat de cuisson trop grand pour la recette

• Plat touchant aux autres plats ou la paroi du four

• Four non préchauffé

• Utilisation de plat en verre, mat ou foncé

• Position de grille incorrecte

• Plat touchant aux autres plats ou la paroi du four

• Température du four trop élevé

• Temps de cuisson trop long

• Porte du four trop souvent ouverte

• Plat trop grand

Aliment cuisant ou rôtissant trop lentement

Croûte à tarte non brunie au fond ou croûte non cuit

Gâteau pâle, plat, ou non cuit à l’intérieur

Gâteau haut au centre avec craquelure sur le dessus.

• Température du four top basse

• Four non préchauffé

• Porte du four trop souvent ouverte

• Scellé hermétiquement avec du papier aluminium

• Plat trop petit

• Temps de cuisson pas assez long

• Utilisation de plat en acier brillant

• Position de grille incorrecte

• Température du four trop basse

• Temps de cuisson incorrect

• Gâteau vériﬁé trop tôt

• Porte du four trop souvent ouverte

• Plat trop grand

• Température du four trop élevée

• Temps de cuisson trop long

• Plat touchant aux autres plats ou la paroi du four

• Position de grille incorrecte

• Plat trop petit

Bords de croûte de tarte trop bruns

• Température du four trop élevée

• Bords de croûte trop minces

11 - Entretien à Faire Soi-Même Retrait de la Porte du Four

AVERTISSEMENT

• Assurez-vous que le four est froid et qu’il est bien éteint avant d’enlever la porte sinon vous pouvez vous électrocuter ou vous brûler.

• La porte du four est lourde et fragile. Utilisez vos deux mains pour enlever la porte du four. Le devant est en verre. Manipulez-la avec soin pour ne pas la briser.

• Ne saisissez que les côtés de la porte du four. Ne saisissez pas la poignée car elle pourrait glisser et provoquer des dégâts ou vous blesser.

• Si vous ne tenez pas la porte du four de façon sûre et correctement, cela pourrait provoquer des dégâts ou blesser des gens.

Pour enlever la porte

1. Ouvrez la porte complètement.

2. Retournez le clip de sécurité de la charnière sur chaque charnière dans votre direction (1).

3. Maintenez la porte fermement des deux côtés en utilisant les deux mains et fermez la porte.

4. Maintenez fermement ; la porte est lourde.

5. Placez la porte dans un endroit approprié.

POUR ENLEVER LA PORTE

Pour remettre la porte

1. Insérez les bras supérieurs (2) des deux charnières dans les fentes (3). Les enfoncements (4) doivent s’accrocher aux lèvres (5).

2. Remettre les clips de sécurité (1) en position.

3. Fermez et ouvrez la porte doucement pour assurer qu’elle est correctement bien en place.

POUR REMETTRE LA PORTE

2 4

12 - Remplacement d’une Ampoule du Four

• Chaque four est équipé de lumières halogènes situées sur les parois latérales du four.

• Les lumières s’allument lorsque la porte est ouverte ou lorsque le four est dans un cycle de cuisson.

• Chaque assemblage d’éclairage comprend une lentille amovible, une lampe à incandescence ainsi qu’une boîte de douille qui sont ﬁxés. Voyez l’illustration de cette page.

• Le remplacement de l’ampoule est considéré comme un entretien de routine.

Pour remplacer une ampoule

1. Lisez les AVERTISSEMENTS de cette page.

2. Coupez l’alimentation à la source principale (fusible ou

disjoncteur).

3. Dans les fours à convection, enlevez le couvercle du

ventilateur en dévissant les quatre vis.

4. Enlevez les lentilles à changer entre la vis et le verre en

utilisant un tournevis.

5. Enlevez l’ampoule de sa douille en la tirant.

6. Remplacez l’ampoule avec une nouvelle. Evitez de toucher

l’ampoule avec vos doigts, car la graisse des mains peut endommager l’ampoule lorsqu’elle devient chaude.

7. L’ampoule est halogène: n’utilisez que le même type en

vériﬁant les volts et les watts.

8. Vissez la lentille.

9. Remplacez le couvercle du ventilateur si le four en est

pourvu.

Rebranchez l’alimentation principale à la source principale (fusible ou disjoncteur).

LUMIÈRES DU FOUR

AVERTISSEMENT

• Assurez-vous que le four et que les lumières sont froides et que le four est bien éteint avant de remplacer les ampoules. Sinon vous risquez de vous électrocuter ou de vous brûler.

• Les lentilles doivent être remises en place lorsque vous utilisez le four.

• Les lentilles servent à protéger l’ampoule pour qu’elle ne se casse pas.

• Les lentilles sont en verre. Manipulez-les avec précaution pour éviter de les casser. Les verres cassés peuvent blesser.

13 - Caractéristiques de Votre Table de Cuisson

TABLE DE CUISSON DE 30”

1 2 3 4

PUISSANCES NOMINALES DE SORTIE DU BRÛLEUR: BTU/HR MODÈLE: 30”

1 DOUBLES COURONNES (Brûleur et bouton de commande)

2 DOUBLES COURONNES (Brûleur et bouton de commande)

3 DOUBLES COURONNES (Brûleur et bouton de commande)

4 DOUBLES COURONNES (Brûleur et bouton de commande)

Gaz naturel, avec P.C. de 12,7 cm (5 po)

de 950 à 18000 Btu/h (de 280 à 5300W)

Gaz propane, avec P.C. de 25,5 cm (10 po)

de 950 à 15000 Btu/h (de 280 à 4400W)

13 - Caractéristiques de Votre Table de Cuisson

TABLE DE CUISSON DE 36”

PUISSANCES NOMINALES DE SORTIE DU BRÛLEUR: BTU/HR MODÈLE: 36”

1 DOUBLES COURONNES (Brûleur et bouton de commande)

2 DOUBLES COURONNES (Brûleur et bouton de commande)

3 DOUBLES COURONNES (Brûleur et bouton de commande)

4 DOUBLES COURONNES (Brûleur et bouton de commande)

5 DOUBLES COURONNES (Brûleur et bouton de commande)

1 2 3 54 6

Gaz naturel, avec P.C. de 12,7 cm (5 po)

de 950 à 18000 Btu/h (de 280 à 5300W)

Gaz propane, avec P.C. de 25,5 cm (10 po)

de 950 à 15000 Btu/h (de 280 à 4400W)

6 DOUBLES COURONNES (Brûleur et bouton de commande)

A - Grilles B - Brûleur coupe C - Épandeur Gaz Brûleurs

de 950 à 18000 Btu/h (de 280 à 5300W)

BRÛLEUR

de 950 à 15000 Btu/h (de 280 à 4400W)

14 - Fonctionnement de la Table de Cuisson

Utilisation des Boutons de Commande

Allumage à gaz électrique

Le brûleur à gaz utilise un appareil à allumage électrique situé près de chaque brûleur qui assure l’allumage du brûleur.

ALLUMAGE ÉLECTRIQUE

Modèles avec rallumage automatique

L’auto rallumage électronique allume la surface des brûleurs lorsque le bouton de commande est tourné sur n’importe quelle rotation de soupape qui permette un ﬂux de gaz sufﬁsant pour supporter une ﬂamme. Si la ﬂamme du brûleur s’éteint à cause d’un courant d’air ou une autre mauvaise condition, l’allumeur provoque une étincelle automatiquement sur tous les brûleurs pour rallumer la ﬂamme.

Gaz Brûleurs

La conception des brûleurs à gaz de ces modèles de table de cuisson permettant d’adapter votre cuisine selon la taille, la puissance et la cuisson douce est une de nos préoccupations premières.

Brûleurs avec deux anneaux de ﬂamme

Ce brûleur spécial a deux anneaux de ﬂamme séparés pour fournir une régulation de chaleur complète entre la puissance élevée et la cuisson douce.

1. Poussez et tourner le bouton dans le sens inverse des aiguilles d’une montre sur HI-LO (fort-doux) de la ﬂamme principale, lorsque le brûleur est allumé, la ﬂamme principale et la ﬂamme de cuisson douce vont s’allumer toutes les deux et le rester.

2. Régler la température désirée sur HI-LO (fort-doux).

Réglage de cuisson douce

Continuez à tourner dans le sens inverse des aiguilles d’une montre le bouton sur la position de cuisson douce HI-LO (fortdoux). L’anneau extérieur de la ﬂamme s’éteindra et il est possible de régler la température en utilisant seulement la ﬂamme centrale.

NOTE: Cet élément est fourni comme une commodité et il n’est pas conçu comme un élément de sécurité.

Pour régler:

• Poussez et tournez un bouton dans le sens inverse des aiguilles d’une montre dans n’importe quelle position, tous les allumeurs émettront un son de clic (avec une étincelle), cependant seul le brûleur avec le bouton de commande réglé sur HI-LO (fort-doux) produira une ﬂamme et se rallumera automatiquement si la ﬂamme s’éteint.

AVERTISSEMENT

• Ne faites pas fonctionner un brûleur en utilisant une casserole vide ou sans casserole sur la grille.

• Ne touchez pas le brûleur lorsque les allumeurs cliquent (étincellent)

• Ne laissez pas la ﬂamme du brûleur s’étendre au-delà du bord de la casserole.

• Eteignez tous les contrôles lorsque vous ne cuisinez pas.

Si vous ne suivez pas ces instructions, vous risquez de vous blesser ou de provoquer un incendie.

Arrêt du brûleur

Tournez le bouton dans le sens des aiguilles d’une montre aussi loin que possible sur la position off (éteint). Assurez-vous que la ﬂamme s’éteint complètement.

BOUTON DU BRÛLEUR

14 - Fonctionnement de la Table de Cuisson

Flammes des Brûleur

Allumez chacun des brûleurs. Les ﬂammes doivent être bleues sans trace de jaune. Les ﬂammes du brûleur ne doivent pas trembler ni se soufﬂer. Le cône intérieur de la ﬂamme doit avoir une longueur entre 1/2” et 3/4” long.

Brûleurs de Surface Etanches

IMPORTANT

Ne pas obstruer le ﬂux de l’air de combustion et de ventilation autour des bords de la grille du brûleur.

Chapeau du brûleur et diffuseur de gaz

Maintenez toujours le chapeau du brûleur et le diffuseur de gaz en place lorsque vous utilisez un brûleur de surface. Ces deux éléments doivent toujours être propres si vous voulez pouvoir allumer facilement et avoir une ﬂamme constante. Bien nettoyer ces éléments après chaque débordement et effectuer un nettoyage périodique selon la section «Nettoyage général».

Base du brûleur et injecteur

Pour allumer correctement, le gaz doit circuler librement à travers l’oriﬁce de l’injecteur. Maintenez cette zone propre sans restes alimentaires et veillez à ce que ni des restes, ni des détergents ou autres matériaux n’obstruent l’ouverture de l’oriﬁce. Le protéger durant le nettoyage.

Comment nettoyer le brûleur à gaz:

IMPORTANT

Avant de nettoyer, bien vériﬁer que tous les boutons de commande sont éteints et que la table de cuisson est froide.

1. Enlevez le chapeau du brûleur de la base du brûleur et nettoyez en suivant les instructions de la section de nettoyage.

2. Enlevez le diffuseur du brûleur. Nettoyez l’ouverture du tuyau de gaz ainsi que la rainure du brûleur en suivant les instructions de la section de nettoyage.

3. Nettoyez la base du brûleur avec un chiffon humide. Il est important que l’oriﬁce de l’injecteur ne s’obstrue pas avec des produits détergent ou autres.

4. Remettez en place le diffuseur et le chapeau du brûleur en veillant à ce que les pivots soient bien dans l’alignement des rainures.

5. Allumez le brûleur. S’il ne s’allume pas, vériﬁez que le chapeau et le diffuseur sont bien alignés. Si le brûleur ne devait toujours pas s’allumer, ne pas effectuer la réparation vous-même mais contactez un réparateur spécialisé.

VUE ÉCLATÉE DU BRÛLEUR

FLAMMES DES BRÛLEUR

Avant d’allumer le brûleur, vous assurer que:

• Le diffuseur de gaz est installé correctement et le pivot est bien aligné avec la rainure de la base du brûleur.

• Le chapeau est installé correctement et le pivot est bien aligné avec la rainure du diffuseur de gaz.

Oriﬁces du brûleur

Contrôlez périodiquement les ﬂammes du brûleur. La couleur d’une ﬂamme normale est bleue et non pas jaune. Maintenez cette zone propre sans restes alimentaires et veillez à ce que ni des restes, ni des détergents ou autres matériaux n’obstruent les oriﬁces du brûleur.

15 - Batterie de Cuisine

IMPORTANT: Ne jamais laisser des casseroles vides cuire sur une surface de cuisson chaude ou sur un brûleur chaud.

Le récipient idéal pour cuisiner a une base plate, des bords droits et un couvercle qui ferme hermétiquement. Il doit avoir une épaisseur de moyenne à large. Des ﬁnitions rugueuses peuvent rayer la table de cuisson. Les récipients de cuisine peuvent être en aluminium ou en cuivre, cependant si leur base est en aluminium ou en cuivre, ils peuvent laisser des marques indélébiles sur la table de cuisson ou sur les grilles. Selon le matériau du récipient, la chaleur se transmet plus ou moins vite et de manière plus ou moins égale ce qui évidemment affecte les résultats de cuisson. Une ﬁnition anti-adhérente a les mêmes caractéristiques que le matériau de la base. Par exemple, un récipient en aluminium avec une ﬁnition anti-adhérente prendra les propriétés de l’aluminium. Consultez la liste suivante pour reconnaître les caractéristiques de chaque type de matériau.

Caractéristiques des Matériaux

Aluminium:

chauffe rapidement et de façon uniforme. Convient à tous les types de cuisine. Une épaisseur moyenne à large est parfaite pour la plupart des tâches de cuisson.

Fer forgé:

chauffe lentement et de manière uniforme. Idéal pour dorer et frire, il maintient bien la chaleur pour les plats devant cuire à feu lent.

Céramique ou vitrocéramique:

suivre les instructions du fabricant. Chauffe lentement mais de manière irrégulière. Donne les meilleurs résultats à des températures basses ou moyennes.

Cuivre:

chauffe très rapidement et de manière uniforme.

Faïence:

suivre les instructions du fabricant. L’utiliser sur feu bas.

Porcelaine émaillée sur acier ou acier inoxydable:

voir acier inoxydable ou fer forgé.

Acier inoxydable:

chauffe rapidement mais de manière inégale. La base ou le noyau en aluminium sur de l’acier inoxydable permet un réchauffement uniforme.

Le Diamètre de la Casserole Doit Correspondre au Diamètre de la Flamme

AVERTISSEMENT

RECIPIENT EQUILIBRE

CONCAVE (HOLLOW)

CONVEX (ROUNDED)

NE PAS UTILISER PETITS RECIPIENTS SUR FLAMME HAUTE

La ﬂamme devrait avoir le même diamètre (ou un petit peu moins) que la base du récipient. Ne pas utiliser des petits récipients sur une ﬂamme haute car les ﬂammes pourraient brûler les côtés du récipient. Des récipients hors-mesure qui occupent deux brûleurs, doivent être placés de l’avant vers l’arrière et non pas sur deux brûleurs côte à côte.

Utiliser des récipients équilibrés

Les casseroles doivent être stables sur les grilles de la table de cuisson, elles ne doivent pas osciller. Centrer le récipient sur le brûleur.

Utiliser un couvercle qui s’adapte parfaitement sur le récipient

Un couvercle qui ferme hermétiquement signiﬁe une durée de cuisson plus courte. Des casseroles à la base plate et lourde fournissent une chaleur uniforme et stable.

UTILISER COUVERCLE QUI S’ADAPTE PERFAITEMENT

RECIPIENT NE PAS EQUILIBRE

16 - Entretien Général du Four

Comment utiliser le tableau de nettoyage du four

1. Repérez le chiffre de la partie à nettoyer dans l’illustration de cette page.

2. Trouvez le nom de cette partie dans le tableau.

• Utilisez la méthode de nettoyage dans la colonne de gauche si le four est noir ou blanc.

• Utilisez la méthode de nettoyage dans la colonne de droite si le four est en acier inoxydable.

3. Faites concorder le chiffre avec la méthode de nettoyage de la page suivante.

LISTE DES PARTIES

1614

Tableau de Nettoyage

Pièce

Cadre de porte D G 11 Porte de four intérieure E E

Méthode de nettoyage Émaillés Acier inoxydable Émaillés Acier inoxydable

Pièce

2 Fenêtre de porte intérieure F F 12 Poignée de porte G G

Grilles de four

démontable

A or E A or E 13

Ouvertures de refroidissement de la porte

4 Habillage latérale G G 14 Porte avant C&D C&D

Habillage du tableau de

commande

Tableau de commande D G 16 End Caps D G Ouvertures de

refroidissement du four

Cadre avant du four E E 18 Arrière de plat de gril E E

G G 15 Habillage du four D D

D D 17 Grille de plat de gril E E

9 Cavité du four E E 19 Grille rallonge A A 10

Joint de maille B B

Méthode de nettoyage

17 - Finitions du Four / Méthodes de Nettoyage

Le four entier peut être nettoyé de façon sure avec une éponge savonneuse, puis rincé et séché. Si des résidus excédentaires ne partent pas, suivez les méthodes de nettoyage ci-dessous.

• Utilisez toujours le chiffon le plus doux possible.

• Frottez les ﬁnitions en métal dans la direction du grain.

• Utilisez des chiffons, des éponges ou des tissus en papier doux et propres.

• Rincez le tout avec un minimum d’eau pour qu’elle ne coule pas dans les fentes de la porte.

• Essuyez pour éviter les traces d’eau. Les nettoyeurs dans la liste ci-dessous indiquent les types de produits à utiliser ne sont qu’à titre indicatif. Utilisez tous les produits

selon les indications de l’emballage.

Pièce Méthode de nettoyage

Lavez avec de l’eau chaude savonneuse. Rincez et séchez soigneusement. Ou, frottez légèrement avec du Soft Scrub ®, Bon-Ami®, Comet®, Ajax®, Brillo®, ou les chiffons S.O.S. ®. Les nettoyants

A Chromé

Easy Off® ou Dow Oven Cleaners® (formule four froid) peuvent être utilisés, mais ils peuvent noircir ou décolorer le chromé. Les grilles peuvent être nettoyées dans le four pendant l’auto-nettoyage. Cependant, elles vont perdre leur brillant et devenir grises de façon permanente.

Tressage en ﬁbre de verre

C Verre

D Peint

E Porcelaine

F Verre réﬂéchissant

G Acier inoxydable

NE NETTOYEZ PAS LE JOINT A LA MAIN. Vaporisez du Windex® ou du Glass Plus® d’abord sur le chiffon, ensuite essuyez pour nettoyer.

Utilisez du Fantastik® ou du Formula 409® pour enlever les éclaboussures de graisse. Nettoyez avec une eau savonneuse ou appliquez du Fantastik® ou du Formula 409® d’abord

sur une éponge propre ou sur des feuilles en papier et essuyez pour nettoyer. Evitez d’utiliser des nettoyants en poudre ou des tampons métalliques à récurer.

Essuyez immédiatement les éclaboussures acides comme les jus de fruit, le lait, les tomates avec un chiffon sec. N’utilisez pas d’éponge/chiffon humide sur de la porcelaine chaude. Lorsqu’elle est froide, nettoyez avec de l’eau chaude savonneuse ou appliquez du Soft Scrub ® ou du Bon-Ami® sur une éponge humide. Rincez et séchez. Pour les tâches récalcitrantes, utilisez doucement du Brillo®, ou les chiffons S.O.S. ®. Il est normal que la porcelaine se craquèlent très légèrement (de ﬁnes lignes) avec l’âge à cause des expositions à la chaleur et aux résidus alimentaires.

Nettoyez avec de l’eau chaude savonneuse ou un nettoyant en plastique. Frottez vigoureusement avec du vinaigre, du Windex®, de l’ammoniac, ou du Bon-Ami®. N’UTILISEZ PAS D’ABRASIFS FORTS.

Essuyez toujours avec un chiffon ou un nettoyant avec grain. Nettoyez avec une éponge savonneuse ensuite rincez et séchez. Ou essuyez avec du Fantastik® ou du Formula 409® vaporisé sur des feuilles en papier. Protégez ou polissez avec du Stainless Steel Magic® et un chiffon doux. Enlevez les taches d’eau avec un chiffon imbibé de vinaigre blanc. Utilisez du Zud®, Cameo®, Bar Keeper’s Friend® ou RevereWare Steel Cleaner®, pour enlever la décoloration due à la chaleur.

18 - Nettoyage de la Table de Cuisson

Vous pouvez en toute sûreté nettoyer la table de cuisson à l’aide d’une éponge humide et savonneuse, puis la rincer et l’essuyer. Dans le cas de taches tenaces, suivez les méthodes de nettoyage recommandées ci-dessous.

ATTENTION

• Avant de commencer à nettoyer, vous assurer que les brûleurs sont bien éteints et que les grilles sont froides.

• Parmi les détergents adaptés, toujours choisir le plus doux. Utilisez des chiffons doux, des éponges ou des serviettes en papier propres.

• Frottez les ﬁnitions de l’acier inoxydable dans le sens du grain. Bien sécher aﬁn d‘éviter les taches d’eau.

• Ne jamais nettoyer les pièces amovibles de la table de cuisson dans un four autonettoyant.

• Après avoir ﬁni de nettoyer et avant d’utiliser à nouveau la table de cuisson, remettez les pièces à leur place.

Les produits d’entretien conseillés ci-dessous et à la page suivante indiquent le type de détergents et ne constituent en aucune façon une forme de publicité d’une marque en particulier. Lisez les instructions d’emploi de chaque produit avant de l’utiliser.

NETTOYAGE DE LA TABLE DE CUISSON

Table de Cuisson / Produits d’Entretien Conseillés

Pièces et matériaux Produits conseillés Suggestions/rappels Base du brûleur

(alliage aluminium)

Diffuseur de ﬂamme

(alliage aluminium)

Diffuseur de ﬂamme

(Laiton)

...

Chiffon humide. Maintenez l’injecteur de gaz propre et

empêchez les produits nettoyants ou d’autres matériaux d’entrer dans l’oriﬁce de l’injecteur.

Détergent et eau chaude: rincez et séchez. Brosse à dent nylon à poils durs pour nettoyer les oriﬁces.

Produits nettoyants abrasifs: revere ware® metal polish. Suivre les instructions sur la boîte. Utilisez Brillo® ou des tampons S.O.S.®. Rincer et sécher.

Lavez-les à l’eau chaude et savonneuse, rincez et séchez. Utilisez une brosse de nylon aux soies raides ou un trombone à bout droit pour nettoyer les encoches du diffuseur de ﬂamme.

Frottez doucement en un mouvement circulaire. Des produits nettoyants pour aluminium peuvent dépolir la surface.

Pour nettoyer l’oriﬁce du diffuseur, utilisez une brosse à dent ou une agrafe ouverte.

Frottez doucement en un mouvement circulaire. Des produits nettoyants pour laiton peuvent dépolir la surface. Pour nettoyer l’oriﬁce du diffuseur, utilisez une brosse à dent ou une agrafe ouverte.

18 - Nettoyage de la Table de Cuisson

Pièces et matériaux Produits conseillés Suggestions/rappels Chapeau du brûleur et grille

(porcelaine émaillée sur fer forgé)

Finition externe

(porcelaine émaillée)

Boutons de commande

(acier inoxydable)

Produits nettoyants non-abrasifs: eau chaude et détergent, Fantastic, Formula 409. Rincez et séchez immédiatement. Produits nettoyants doux: Bon Ami® et Soft Scrub®. Produits nettoyants abrasifs pour taches rebelles: paillettes métalliques imbibées de savon.

Eau chaude savonneuse. Rincez et bien essuyez. Produits nettoyants non-abrasifs: ammoniaque, Fantastic®, Formula 409®. Produits nettoyants abrasifs doux: Bon Ami®, Ajax® et Comet®. Produits nettoyants liquides: Kleen King®, Soft Scrub®.

Eau chaude savonneuse. Rincez et essuyez tout de suite. Si nécessaire, retirez les boutons (tirer vers le haut).

Les grilles sont lourdes: les soulever avec précaution, les placer sur une surface protégée. Il est normal de trouver boursouﬂures/ craquelures/ éclats étant donné les températures extrêmes sur les tiges de la grille et les rapides changements de température. Des débordements de substances acides ou sucrées peuvent détériorer l’émail. Nettoyez tout de suite. Des produits nettoyants abrasifs, si utilisés trop souvent ou trop vigoureusement peuvent à la longue endommager l’émail.

Les débordements de substances acides ou su crées endommagent l’émail. Nettoyez immédiatement. Ne pas utiliser une éponge ou un chiffon mouillé sur la porcelaine chaude. Quand vous utilisez des produits abrasifs, toujours les appliquer en exerçant une pression minimum.

Ne pas faire tremper les boutons. Ne pas utiliser des produits pour nettoyer ou frotter qui sont abrasifs. Ne pas remettre les boutons en forçant sur le pivot de la soupape. Pour extraire les boutons du panneau de commande, les tirer droit vers soi. Lorsque vous remettez les boutons, vous assurer qu’ils sont en position OFF. Ne pas enlever le tampon d’étanchéité sous les boutons.

Finition externe

(acier inoxydable)

Allumeurs

(céramique)

Produits nettoyants non-abrasifs: eau chaude et détergent, Fantastic®, Formula 409. Rincez et essuyez tout de suite. Crème nettoyante Stainless Steel Magic ® pour protéger la ﬁnition contre les taches et les marques et rehausser l’aspect. Taches d’eau rebelles: vinaigre blanc de cuisine. Produits nettoyants abrasifs doux: Kleen King® stainless steel liquid cleaner, Cameo® aluminium & stainless steel, Bon Ami®. Contre la décoloration due à la chaleur: Bar Keepers Friend®.

Nettoyez avec précaution à l’aide d’un bout de coton humidiﬁé avec de l’eau, de l’ammoniaque ou Formula 409®. Enlevez la saleté en frottant doucement avec un cure-dent.

L’acier inoxydable résiste à la plupart des taches et des marques aussi longtemps que vous nettoyez bien et protégez la surface. Ne jamais laisser des taches d’aliments ou de sel sur l’acier inoxydable, même un court instant. Frottez légèrement dans le sens de la ﬁnition. Le chlore ou certains composants de chlore dans les détergents sont corrosifs pour l’acier inoxydable. Avant d’utiliser un détergent, vériﬁer sa composition sur l’étiquette. Appliquez les produits nettoyants abrasifs avec le minimum de pression possible, particulièrement sur les lignes dessinées.

Évitez d’utiliser trop d’eau sur l’allumeur. Un allumeur humide empêchera le brûleur de s’allumer. Enlevez tout reste de tissu qui serait resté accroché après le nettoyage.

19 - Résolution des Problèmes de Fonctionnement

Avant d’appeler un dépannage, vériﬁez ce qui suit pour éviter des charges de dépannage non nécessaires.

Problème Solution des problèmes par étape

Le display du four ne s’éteint pas Coupez l’alimentation à la source principale (fusible ou disjoncteur). Remettez le disjoncteur.

Si le problème persiste, téléphonez au centre de service agréé.

Ventilateur de refroidissement continuant à fonctionner une fois le four éteint

L’éclairage du four ne fonctionne pas correctement

L’éclairage du four ne s’éteint pas Vériﬁez si rien n’obstrue la port du four. Vériﬁez si la charnière n’est pas pliée ou que le

Impossibilité d’enlever le couvercle de la lentille du four

Humidité excessive Lorsque vous utilisez le mode cuisson , préchauffez d’abord le four. La cuisson à convection

Eclats de porcelaine Lorsque vous enlevez et replacez les grilles, inclinez-les toujours vers le haut et ne forcez pas

L’ALLUMAGE NE FONCTIONNE PAS

Le câble électrique est-il bien branché?

Est-ce un fusible ou le disjoncteur différentiel qui a sauté?

Le ventilateur s’éteint automatiquement lorsque les composants électroniques sont sufﬁsamment froids.

Remplacez ou réinsérez l’ampoule si elle est desserrée ou en panne. Voyez Page 17. Ne touchez pas l’ampoule avec vos doigts car cela peut la faire griller.

loquet n’est pas verrouillé. Il se peut qu’il y ait une accumulation de saleté autour du couvercle de la lentille. Essuyez-le

avec un chiffon sec et propre avant d’essayer d’enlever le couvercle de la lentille

et le rôtissage à convection éliminent l’humidité du four (c’est un des avantages de la convection).

pour éviter les éclats de porcelaine.

Branchez l’appareil à une prise à 3 ﬁls reliée à la terre.

Remplacez le fusible ou ré-enclencher le disjoncteur.

LES BRÛLEURS DE SURFACE NE FONCTIONNENT PAS

Est-ce la première fois que les brûleurs sont utilisés?

Le bouton de commande est-il sur la bonne position?

Les oriﬁces du brûleur sont-ils obstrués?

LES FLAMMES DES BRÛLEURS SONT INÉGALES, JAUNES ET/OU FONT DU BRUIT

Les oriﬁces des brûleurs sont-ils obstrués?

Les chapeaux des brûleurs sontils bien en place?

Vous utilisez du gaz propane? L’appareil a peut-être été mal converti. Contactez un technicien d’entretien.

LES BRÛLEURS FONT UN BRUIT SEC

Le brûleur est-il humide? Le laisser sécher. Le chapeau et le diffuseur de gaz

sont-il bien en place?

CHALEUR EXCESSIVE AUTOUR DES RÉCIPIENTS UTILISÉS

Allumez n’importe quel brûleur de surface aﬁn de libérer l’air dans les conduites de gaz.

Enfoncez le bouton avant de le tourner vers la position désirée.

Lire la section “Brûleurs de surface étanches”.

Lire la section “ Brûleurs de surface étanches”.

Lire la section “Brûleurs de surface étanches”.

Assurez-vous que les pivots sont bien alignés et lisez la section “Brûleurs de surface étanches”.

Le récipient a-t-il la bonne taille? Utilisez un récipient qui ait plus ou moins le même diamètre que celui de l’aire de cuisson,

de l’élément ou du brûleur de surface. Les récipients ne devraient pas dépasser de plus de 1 in. (2,5 cm) l’aire de cuisson.

19 - Résolution des Problèmes de Fonctionnement

Problème Solution des problèmes par étape

LES RÉSULTATS DE CUISSON NE SONT PAS CEUX ESCOMPTÉS

Utilisez-vous le bon récipient? Lire la section “Batterie de cuisine”. Avez-vous mis le bouton sur la

position correcte?

Lire la section “Utilisation des boutons de commande”.

20 - Assistance ou Service Après-Vente

Avant d’appeler l’assistance ou le service aprèsvente, veuillez bien vériﬁer la section « Solution aux problèmes ». Ceci peut vous faire économiser le coût d’un appel à un centre de service. Si vous avez cependant besoin d’aide, suivre les indications cidessous. Lorsque vous appelez, soyez prêt à indiquer la date d’achat, le modèle complet ainsi que le numéro de série de votre appareil. Ces informations nous permettront de mieux répondre à vos questions.

Données de Service

Pour un centre de service autorisé ou de l’information sur les pièces, voir le paragraphe “GARANTIE pour l’électroménager”.

Pour l’emplacement de du numéro de série voir Page 6. Notez cette information dans l’espace prévu à cet effet cidessous. Gardez votre facture pour la validation de votre garantie.

Service Data Record

Numéro de modèle ______________________________

Numéro de série ________________________________

Date d’installation ou Occupancy __________________

21 - GARANTIE Fulgor Milano pour l’électroménager

Durée de la garantie:

La garantie Fulgor Milano couvre, pendant vingt-quatre mois à partir de la date originale d’achat, toutes les pièces et le travail mis en œuvre pour la réparation et le remplacement de toutes parties du produit utilisées dans un contexte résidentiel normal et frappées de vices de matériau et de fabrication.

Conserver la facture originale et le bordereau de livraison comme attestation du droit à la garantie.

Pour pouvoir bénéﬁcier du service de garantie, procéder de la manière suivante:

1. Contactez le service agréé Fulgor-Milano

- www.thevettagroup.com/servicerequest.a5w

- fulgor@adcoservice.com

- Numéro de telephone gratuit: 1-855-4-fulgor (1-855-438-5467)

2. Présentez une copie de votre ticket d’achat original avec le numéro de modèle et le numéro de série du produit.

3. Permettez à Fulgor Milan de vériﬁer votre réclamation avant que le Produit ou une quelconque partie du Produit aient été modiﬁées ou supprimées

CLAUSES DE GARANTIE

Cette garantie est valable uniquement dans les 50 états continentaux des États-unis et au Canada. Elle s’applique uniquement à l’acheteur original et n’est pas transférable. Tous les services fournis par Fulgor Milano au titre de la garantie doivent être effectués auprès d’un service d’assistance agréé Fulgor Milano sauf indication contraire de ce dernier. Les services seront prêtés aux heures de travail habituelles de chaque région. La présente garantie s’applique uniquement aux produits achetés auprès d’un revendeur autorisé à travers une chaîne de distribution agréée; il est destiné à une utilisation résidentielle normale, tout usage commercial ou installation sur une embarcation étant expressément exclus. La garantie couvre les activités réalisés sur le site d’installation du produit ; les frais d’une réparation réalisée en un autre lieu sont exclus sauf autorisation expresse de Fulgor Milano. Les frais de déplacement dérivés d’une prestation d’assistance à réaliser dans un endroit éloigné sont exclus. Par endroit éloigné, on entend à une distance supérieure à un rayon de 50 miles (80 kilomètres) du siège du revendeur autorisé. Cette garantie ne couvre pas les pièces de rechange ni les réparations en cas de défaillances dérivés de négligence, transport, livraison, tension inadéquate, accident ou usage, entretien, installation, révision ou réparation ou installation impropres, ce qui comprend notamment, entre autres, le démontage et la réinstallation impropres d’un composant du produit quel qu’il soit (par exemple démontage des poignées pour le faire passer par une porte) avant ou pendant la livraison/installation du produit. Les interventions décrites ici sont les seules que fournit Fulgor Milano aussi bien au titre de cette garantie que dans le cadre de toute autre garantie applicable aux termes de la loi. Fulgor Milano n’est pas responsable de la perte du produit par détérioration ou par combustion, ni des dommages subis par le mobilier et les matériaux de construction ou de ﬁnition, notamment les revêtements de sol.

Fulgor Milano décline toute responsabilité pour tout dommage conséquent ou indirect dérivé du non-respect de ces garanties ou d’autres garanties explicites, implicites ou obligatoires. La présente garantie ne deviendra valide et efﬁcace qu’avec la présentation du document attestant la date d’achat de l’appareil, précisément de la facture ou du ticket d’achat ou tout document équivalent indiquant le nom du vendeur, la date de livraison et les données d’identiﬁcation de l’appareil (par ex. numéro du modèle, numéro de série). Dans le cas d’un produit neuf inclus dans l’achat d’une nouvelle construction résidentielle, la garantie s’applique au premier habitant des locaux contenant le produit Fulgor Milano et la date de prise d’effet de la garantie sera celle de prise de possession de la résidence (certiﬁcat d’occupation requis) et, de toutes façons, à six mois au plus de la date d’achat du produit par la société auprès du distributeur ou revendeur.

Cette extension ne s’applique pas aux éléments décrits dans la note 1 ci-dessous. Cette garantie n’est valide que si la différence entre la date d’achat et la date de fabrication du produit est inférieure à un an.

Un produit resté en stock pendant plus d’un an sera couvert par la garantie Stock B/Modèle destiné à l’exposition de Fulgor Milano. Pendant la période de garantie, Fulgor Milano se réserve le droit d’évaluer l’opportunité de réparer l’appareil ou, à sa discrétion, de le remplacer par un produit Fulgor Milano de caractéristiques et fonctions équivalentes. Fulgor Milano se réserve le droit de revoir à tout moment la présente garantie. Certains États ne permettent pas l’exclusion ni la limitation des dommages accessoires ou conséquents; la limitation ou exclusion visée plus haut pourrait donc ne pas s’appliquer dans votre cas. La présente garantie vous octroie des droits légaux spéciﬁques; vous pourriez bénéﬁcier d’autres droits qui peuvent varier d’un État à l’autre.

Les portes, poignées, cadres, supports, surfaces intérieures et extérieures du produit sont couverts par une garantie limitée de 30 jours pour défauts cosmétiques en sortie d’usine.

*Les ampoules électriques de rechange ne sont pas couvertes

par la garantie de produit.

FULGOR MILANO

After Sales Service Support & Warranty Information: 1-855-4-fulgor (855-438-5467)

fulgor@adcoservice.com

Preste la debida atención a los siguientes símbolos que

anti

vuelco

encontrará en el manual.

ADVERTENCIA

• Este es el símbolo de los avisos relacionados con la seguridad: alerta sobre potenciales peligros que pueden derivar en muerte o daños a las personas.

• Si no sigue estas instrucciones, puede correr peligro de muerte o de resultar gravemente herido.

LEA Y CONSERVE ESTAS INSTRUCCIONES.

ADVERTENCIA

Si no se siguen exactamente las instrucciones de esta guía, se puede ocasionar un incendio o explosión que dé como resultado daños materiales, lesiones personales o la muerte.

- NO almacene ni use gasolina u otros vapores y líquidos inﬂamables cerca de esta unidad o de cualquier otro electrodoméstico.

- QUÉ HACER SI PERCIBE OLOR A GAS:

• NO intente encender ningún electrodoméstico.

• NO toque ningún interruptor eléctrico.

• NO use ningún teléfono dentro del ediﬁcio.

• Llame inmediatamente al proveedor de gas desde el teléfono de su vecino. Siga las instrucciones del proveedor de gas.

• Si no se puede comunicar con el proveedor de gas, llame al departamento de bomberos.

ADVERTENCIA

Peligro de vuelco

El vuelco de la cocina es un riesgo para todos, niños y adultos, que puede llegar a provocar la muerte. Cuando se desplace la cocina, comprobar que el taco anti-vuelco está acoplado. No dejar que la cocina funciona sin el taco anti-vuelco instalado y acoplado. El no respeto de estas instrucciones puede provocar quemaduras graves o incluso la muerte para todos, niños y adultos.

Para comprobar que el taco antivuelco está instalado y acoplado:

• Deslice la cocina hacia delante.

Taco

• Compruebe si el taco anti-vuelco

Pata de la cocina

• Deslice la cocina hacia atrás de

• Para más detalles, consulte las

está ﬁjado ﬁrmemente al suelo o a la pared.

tal manera que la pata trasera se encuentre debajo del taco antivuelco.

instrucciones de instalación.

- Un instalador caliﬁcado, una agencia de servicio o el proveedor de gas debe realizar la instalación y el servicio.

IMPORTANTE: Guarde estas instrucciones para el uso del

inspector eléctrico local.

INSTALADOR: Por favor, deje este manual a propietario para

futuras consultas.

PROPIETARIO: Por favor, conserve este manual para futuras

consultas.

TABLA DE MATERIAS

1 - Precauciones de Seguridad 3 2 - Instrucciones de Seguridad 5

Advertencias para Instalación de Gas y Eléctrica

3 - Características de su Horno 6 3 - Paneles de Control 8

Control Botones 8 Indicadores luminosos 8

5 - Generalidades del Horno

6 - Consejos Generales para el Horno 10

Rejillas del horno 10 La rejilla extensible 11

7 - Conﬁgurar el Reloj y el Temporizador 12

Timer Mecánico 12 Timer touch control 12

8 - Selección de los Modos del Horno 13 9 - Consejos y Técnicas de Horneado 14 10 - Resolución de los Problemas de Horneado 15

Pagina

TABLA DE MATERIAS

14 - Funcionamiento de la Placa de Cocción 20

Uso de los Mandos 20

Quemadores de gas 20 Quemadores con llamas de dos coronas 20 Quemadores de Superﬁcie Bien Sellados 21

15 - Recipientes de Cocina 22

Características de los Materiales 22 Adecue el Diámetro de la Llama al del Recipiente

16 - Cuidado General del Horno 23

Cómo usar la tabla de la limpieza del horno 23 Gráﬁco limpieza 23

17 - Acabados del Horno / Métodos de Limpieza 24 18 - Limpieza de la Placa de Cocción 25

Placa de Cocción / Productos de Limpieza Aconsejados

19 - Resolución de los Problemas de Funcionamiento 27 20 - Servicio de Asistencia Técnica 29 21- Fulgor Milano GARANTÍA para Electrodomésticos 30

Pagina

Operaciones de Mantenimiento que Puede Hacer

11 -

Usted Mismo Quitar la Puerta del Horno

Para quitar la puerta 16 Para volver a colocar la puerta 16

12 - Cambiar una Lámpara del Horno 17

Para remplazar la bombilla 17

13 - Características de su Placa de Cocción 18

1 - Precauciones de Seguridad

IMPORTANT

Por favor, lea todas las instrucciones antes de utilizar este aparato.

ADVERTENCIA

Su nuevo cocinas se ha diseñado para ser un aparato seguro y ﬁable si se usa de la manera apropiada. Lea atentamente

todas las instrucciones antes de utilizar este aparato. Estas precauciones reducirán los riesgos de sufrir quemaduras, descargas eléctricas, fuego y lesiones. Cuando se utilizan aparatos de cocina es preciso seguir algunas precauciones básicas de seguridad, incluyendo las siguientes:

Un técnico cualiﬁcado tiene que instalar correctamente este aparato y realizar una buena puesta a tierra. Conecte solo a una puesta a tierra apropiada. Vea las instrucciones de Conexión de puesta a tierra que se encuentran en las Instrucciones de Instalación.

• Solo un técnico caliﬁcado debe dar el servicio a este aparato. Póngase en contacto con el centro de servicio autorizado más cercano para la inspección, reparación y ajustes.

• No repare o remplace ninguna parte del aparato a menos que le haya sido recomendado especíﬁcamente. Solicite el servicio de un centro autorizado.

• No utilice esta unidad si no funciona bien o si está dañada hasta que un técnico del servicio autorizado la haya inspeccionado.

• Instale o coloque este aparato de acuerdo con las instrucciones de instalación.

• Use etse cocinas solo para lo que lo ha concebido su fabricante. Si tiene alguna duda, contacte con él

• No cubra ni bloquee las aberturas de este aparato.

• Use este aparato solo el uso para el que ha sido concebido como se describe en este manual. No use productos químicos corrosivos, vapores, productos inﬂamables o no alimenticios en este aparato. Este tipo de horno ha sido diseñado especíﬁcamente para calentar o cocinar alimentos. No está diseñado para uso industrial o de laboratorio. El uso de productos químicos corrosivos cuando calienta o limpia el horno dañará el aparato.

• En el caso de encenderse la ropa o el cabello, ÉCHESE AL PISO y DESE VUELTAS DE INMEDIATO para apagar las llamas.

ADVERTENCIA

• Si el aceite en el que está cocinando prende fuego, puede EXTINGUIR LAS LLAMAS con una tapa que encaje bien con la sartén y la cubra por completo, o bien con una bandeja de horno o algún tipo de bandeja de metal. Después, apague el quemador.

• SI TIENE CUIDADO, EVITARÁ QUEMADURAS.

• Si las llamas no se apagan inmediatamente, SALGA DE LA HABITACIÓN Y LLAME A LOS BOMBEROS.

• No utilice agua, ni trapos o toallas húmedos para apagar un fuego provocado por aceite. Podría provocar una violenta explosión.

• NUNCA COJA UNA SARTÉN EN LLAMAS: podría quemarse.

• Tenga SIEMPRE un DETECTOR DE INCENDIOS que funcione correctamente cerca de la cocina.

• DEJE SIEMPRE LA CAMPANA EXTRACTORA DE HUMOS ENCENDIDA cuando ﬂambee alimentos.

• No taponar los ﬂujos de aire en combustión a nivel de la apertura de ventilación del horno ni debajo de panel frontal inferior de la cocina. Evitar tocar las aperturas de ventilación o las superﬁcies cercanas ya que estas superﬁcies podrían calentarse mientras que el horno está funcionando. Es indispensable que haya un aire fresco para una buena combustión en el quemador.

• NUNCA tape ninguna ranura, oriﬁcio o abertura del horno o forre una rejilla completa con papel de aluminio. De lo contrario puede bloquear el ﬂujo de aire en el horno y causar envenenamiento por monóxido de carbono. Forros con papel de aluminio pueden atrapar el calor, causando un riesgo de incendio.

• No use NUNCA este equipo como calefacción para calentar la habitación. Si lo hiciera podría sufrir un envenanamiento por monóxido de carbono.

Para reducir el riesgo de quemaduras mientras cocina, siga los siguientes consejos:

• No deje a niños o mascotas solos o sin supervisión en una habitación en la que haya electrodomésticos en funcionamiento. No permita que se sienten o se apoyen en ninguna parte del electrodoméstico. No almacene materiales inﬂamables sobre la placa de cocción ni cerca de ella.

• Cuando utilice la placa de cocción: NO TOQUE LAS PARRILLAS DE LOS QUEMADORES NI LA ZONA QUE ESTÁ INMEDIATAMENTE ALREDEDOR.

• Utilice únicamente paños o manoplas de cocina secos para manejar los recipientes: si utiliza manoplas húmedas o mojadas en superﬁcies calientes, podría quemarse con el vapor del agua.

• No deje jamás la placa de cocción sin supervisión mientras esté encendida. Las salpicaduras de los recipientes provocan humo y si se derrama grasa, puede prender fuego. Una salpicadura en un quemador puede apagar parte de la llama o la llama entera, o impedir que la chispa prenda. Si se derrama algún alimento, apague el quemador

1 - Precauciones de Seguridad

y compruebe que funciona correctamente. Si el quemador funciona con normalidad, puede volver a encenderlo.

• Cuando esté cocinando, gradúe la intensidad de la llama de forma que caliente únicamente la base de la sartén: las llamas no deben sobresalir de la base.

• Asegúrese de que no haya corrientes de aire (como las provocadas por ventiladores) que conduzcan materiales inﬂamables hacia las llamas o que extiendan la llama más allá de los bordes del recipiente que esté utilizando.

• Coloque siempre los mangos de los utensilios hacia dentro, de forma que no se sitúen sobre las áreas de trabajo colindantes, los quemadores o el borde de la placa de cocción.

• Cuando cocine, utilice siempre la vestimenta adecuada. No utilice nunca ropa demasiado holgada ni mangas colgantes. No permita que la ropa, los trapos de cocina u otros materiales inﬂamables entren en contacto con los quemadores o las parrillas de los quemadores cuando estén calientes.

• Utilice únicamente recipientes adecuados para cocinas de gas, como determinados tipos de cristal, cerámica vidriada refractaria, barro u otros utensilios vitriﬁcados.

• No limpie la placa de cocción mientras esté caliente. Algunos limpiadores producen un humo nocivo si se utilizan en superﬁcies calientes

Para reducir el riesgo de fuego en el interior del horno:

1. No guarde materiales inﬂamables en el interior o cerca del horno.

2. No use agua cuando se produce un incendio de grasa. Apague el fuego con un extintor químico de polvo o espuma.

3. Se recomienda tener un extintor a mano y muy a la vista cerca de cualquier electrodoméstico, que se pueda usar rápidamente.

4. No recueza demasiado los alimentos. Vigile el horno con cuidado cuando utiliza materiales de papel, plástico u otros materiales combustibles 5. No utilice el horno para almacenar cosas. Nunca deje productos de papel, utensilios de cocina o alimentos en su interior cuando no se usa.

6. En caso de que se enciendan materiales dentro del horno, mantenga cerrada la puerta. Apague el horno y desconecte el circuito en la caja del cortacircuito.

7. No obstruya los conductos de ventilación del horno.

8. Asegúrese de que funciona el ventilador cuando el horno está funcionando. En caso contrario no utilice el horno. Llame a un centro de servicio autorizado.

9. Use ropa apropiada por cuestión de seguridad. Nunca use prendas sueltas o que tengan mangas largas mientras utiliza este aparato.

PRECAUCIÓN

No permita que los quemadores ni las parrillas entren en contacto con papel de aluminio, plástico o tela mientras estén calientes. Y tampoco coloque sartenes o recipientes vacíos sobre el fuego encendido.

PRECAUCIÓN

No deje cosas que puedan atraer la atención de los niños encima del cocinas. Si se suben al horno para alcanzar estas cosas podrían sufrir graves daños.

2 - Instrucciones de Seguridad

• Mantenga recogido el cabello largo.

• No deben tocarse las superﬁcies internas del horno.

• Durante y después del uso, no permita que la ropa u otros materiales inﬂamables entren en contacto con los da elementos quemadores o con las superﬁcies internas del horno hasta que no se hayan enfriado. Otras superﬁcies del equipo podrían calentarse lo suﬁciente para provocar quemaduras. Estas superﬁcies son por ejemplo, las aperturas de ventilación del horno y las superﬁcies situadas a proximidad de estas aperturas, las puertas del horno y las ventanas de las puertas del horno. La moldura de la parte superior y de los lados de la puerta del horno podría estar los suﬁcientemente calientes como para provocar quemaduras.

• Tenga cuidado cuando abra la puerta del horno. Abra la puerta ligeramente para dejar escapar el aire o el vapor caliente antes de sacar los alimentos.

• No caliente recipientes de alimentos cerrados. La presión acumulada podría hacer reventar el recipiente o provocar lesiones.

• Coloque siempre las rejillas del horno en el lugar deseado mientras el horno esté frío. Si tiene que mover una rejilla cuando el horno está caliente, evite el contacto del asa de la olla con los elementos calientes.

• Use siempre asas secas para las ollas. Las asas mojadas o húmedas sobres superﬁcies calientes pueden provocar quemaduras por el vapor. Evite el contacto de las asas con los quemadores. No use toallas o trapos voluminosos.

Advertencias para Instalación de Gas y Eléctrica

En caso de que deba efectuar una instalación de gas propano

La placa de cocción ha sido diseñada para ser utilizada con gas natural. Pero puede transformarse para utilizarse con gas propano utilizando el kit de conversión para gas propano que le ha sido entregado con la placa de cocción. Asegúrese de que la unidad que está usted instalando es la adecuada para el tipo de gas que va a utilizar.

ADVERTENCIA

La instalación y el mantenimiento de este electrodoméstico deben ser efectuados por un instalador cualiﬁcado, una agencia técnica o el proveedor de gas.

PRECAUCIÓN

• Desenchufe siempre el aparato de la toma de red de la pared antes de comenzar la revisión o las operaciones de mantenimiento.

• Estos dispositivos deben contar con una toma de tierra para su seguridad.

• No corte ni retire el tercer cable (el cable de tierra) del cable del aparato, bajo ninguna circunstancia.

ADVERTENCIA

• Mantenga los encendedores limpios y secos para lograr un encendido y rendimiento óptimos de los quemadores.

• En caso de que un quemador se apague y haya una fuga de gas, abra una ventana o una puerta. Espere al menos 5 minutos antes de volver a utilizar la placa de cocción.

• No obstruya el ﬂujo de combustión ni el de ventilación.

• No usar papel de aluminio para alinear ninguna parte de la cavidad del horno pues se fusionará durante la cocción arruinando el esmalte .

• Si la range cookers se encuentra cerca de una ventana, asegúrese de que no haya cortinas, estores o cualquier otro elemento que cubra la ventana que pueda volar cerca de los quemadores: podría incendiarse.

PRECAUCIÓN

Cuando conecte la unidad al gas propano, asegúrese de que la bombona de propano está equipada con su propio regulador de alta presión. Además, el regulador de presión que se suministra con el aparatos debe estar en el conducto de entrada del aparato.

En caso de interrupción del suministro eléctrico

Si por algún motivo, enciende un quemador y no hay energía eléctrica para operar el encendedor electrónico de la placa de cocción, ponga en posición de APAGADO todos los mandos de la placa de cocción y espere 5 minutos para que se disipe el gas que haya podido salir antes de encender el quemador de forma manual. Para encender el quemador manualmente, acerque con cuidado una cerilla encendida a los oriﬁcios del quemador y presione y gire el mando correspondiente hasta la posición HI (alta), hasta que se encienda la llama. Después, gire el mando para graduar la llama a la intensidad deseada.

3- Características de su Horno

Aberturas de enfriamiento del horno

CARACTERÍSTICAS DE SU HORNO

Panel de control

Empaque de la puerta

Lámparas halógenas

Placa con # de Serie y modelo

Guías de posicíon

de las rejillas

5 4 3 2

Quemador Asar

Lámparas halógenas

Quemador De Horneado (no visible) Ventilador de convección (no visible)

Fondo de la rejilla

Frente de la rejilla

Tope para molde

Rejlla extensible (SI PRESENTE)

Brazo de deslizamiento

Tope

MODELO ASAR HORNO

MODELO ASAR

HORNO

: 30”

: 36”

Agarradera (si está equipado – no todos los modelos)

Bandeja de parrilla

Bandeja de asado

Gas NG (Natural) Gas 5” W.C.P. LP (Propane) Gas, 10” W.C.P.

14000 Btu/h (4100W) 13000 Btu/h (3800W) 18000 Btu/h (5300W) 16000 Btu/h (4700W)

Gas NG (Natural) Gas 5” W.C.P. LP (Propane) Gas, 10” W.C.P.

18000 Btu/h (5300W) 17000 Btu/h (5000W) 21500 Btu/h (6300W) 21500 Btu/h (6300W)

CANT

DESCRIPCIÓN

3- Características de su Horno

CONTENIDOS DE SU CAJA SEGÚN LA GAMA

CANT

DESCRIPCIÓN

REJA DE HIERRO FUNDIDO

1 GAMA OLLA

2 Posc. PARA LA GAMA 30”

3 Posc. PARA LA GAMA 36”

PROTECTOR CONTRA SALPICADURAS DESDE

3” TRES TORNILLOS DE

1 REGULADOR DE PRESIÓN

FIJACIÓN

1 RODAPIÉ 1 NIPLO

3 PATA 1 JUNTA/ARANDELA

DOCUMENTACIÓN GENERAL & MANUAL

1 PIE CON COLLAR

“INSTRUCCIONES DE

INSTALACIÓN”

CUATRO TORNILLOS DE

FIJACIÓN ESTABLES

ACCESORIOS HORNO PARA SU GAMA

CANT

DESCRIPCIÓN

1 HORNO 1

2 RACKS CROMADOS 1

RACK CROMADO

TELESCÓPICO

1 “USO Y CUIDADO”

1 KIT DE CONVERSIÓN GAS

CANT

DESCRIPCIÓN

BANDEJA PARRILLA ESMALTADA

PARILLA ESMALTADA ANTISALPICADURAS

4- Paneles de Control

La intefaz del usuario tiene las siguientes características: pantalla, indicadores luminosos de precalentamiento, interruptores de control, perillas de modo de cocción y temperatura.

PANELES DE CONTROL

295

275

350 400 430 475 500 570

350 400 430 475 500 550

Control

Modelo A: NINGÚN timer Modelo B: Timer mecánico Modelo C: Timer electrónico

Botones

Selector de función, con dos funciones + posición OFF.

1. Iluminación

2. Ventilador del horno

Termostato con dos funciones + posición OFF.

1. Sentido antihorario: Quemador horno + ajuste temperatura.

2. Sentido horario: Quemador grill

30”

36”

Indicadores luminosos

Izquierda: Fallo ventilador Derecha: Indicador luminoso horno ON

Ventilador de enfriamiento

El ventilador se encuentra en la parte superior del horno. Crea una circulación de aire de enfriamiento dentro del compartimento del horno; el aire vuelve a salir por las rendijas situadas debajo del panel de instrumentación del horno. Se activa caca vez que el horno se enciende para cualquier función. Si no arranca, contacte con el centro de asistencia más cercano.

Ventilador de convección

El ventilador de convección funciona con el modo convección. Cuando el horno funciona en modo de convección, el ventilador se apaga automáticamente al abrirse la puerta. El ventilador de convección siempre funciona durante el tiempo de precalentamiento.

Luz del horno

Este botón sirve para encender las luces internas del horno. Las luces internas del horno se encienden y se apagan automáticamente cuando se abre y se cierra la puerta..

5 - Generalidades del Horno

Respiradero trasero del horno

Un ventilador de enfriamiento interno funciona en todos los modos del horno. El aire caliente proveniente del horno sale por los respiraderos situados en la parte trasera de la placa de cocina. No permita que el ﬂujo de aire procedente de los respiraderos sea bloqueado por un obstáculo (cacerolas, trapos).

6 - Consejos Generales para el Horno

Precalentar el horno

• Precaliente el horno cuando utiliza los modos de Horneado, Horneado de convección y Grill de convección.

• Seleccionar una temperatura más alta no acorta el tiempo de precalentado.

• Se necesita precalentar para obtener buenos resultados al hornear pasteles, galletas, pastelelitos y panes.

• El precalentado ayudará a dorar los asados y a que la carne conserve sus jugos.

• Coloque las rejillas del horno en su posición correcta antes de precalentar.

Sugerencias para el uso

• No ponga recipientes sobre la puerta abierta del horno

• Utilice la luz interna del horno para mirar los alimentos a través de la ventana del horno en lugar de abrir la puerta frecuentemente.

Recipientes

• Los recipientes de vidrio para hornear absorben el calor. Reduzca la temperatura del horno 25 °F (15 °C) cuando hornea con moldes de vidrio.

• Use los recipientes que producen el dorado deseado. El tipo de acabado del recipiente ayuda a determinar la cantidad de dorado que se producirá en el horno.

• Los moldes brillantes, de metal liso o ligeramente antiadherentes/anodizados reﬂejan el calor y dan como resultado un dorado más ligero y delicado. Los pasteles y galletas requieren este tipo de molde.

• Los recipientes oscuros, ásperos o sin brillo absor ben el calor y producen una costra más dorada y crujiente. Use este tipo para pasteles.

• Utilice recipientes de metales oscuros antiadherentes/ anodizados o moldes de metal sin brillo o moldes de vidrio de horneado para obtener una costra dorada. Los moldes aislantes de horneado pueden aumentar el tiempo de cocción.

• No hornee con la bandeja de asado vacía dentro del horno ya que esto puede cambia el rendimiento del horneado. Guarde la bandeja de asado fuera del horno

Rejillas del horno

• El horno tiene guías para las rejillas en seis niveles como se muestran en la ﬁgura de la pág. 6.

• Las posiciones de las rejillas están numeradas desde la guía de la rejilla inferior (#1) a la superior (#6).

• Consulte las tablas de cocinar para determinar las mejores posiciones de la rejilla para usar cuando se cocina.

• Cada guía de nivel consiste en un par de soportes formados en las paredes de cada lado del interior del horno.

• Asegúrese siempre de que las rejillas del horno se encuentran en la posición correcta antes de encender el horno. Asegúrese de que las rejillas estén niveladas una vez colocadas en posición.

Si tiene dudas, como por ejemplo, qué lado es la parte frontal de la rejilla, tome como referencia la ﬁgura de la pág. 6.

• Las rejillas están diseñadas para pararse cuando se tiran hacia atrás hasta el tope.

PRECAUCIÓN!

Nunca utilice papel de aluminio para tapar las rejillas del horno o para forrar el horno. El calor atrapado por debajo del papel de aluminio puede dañar el revestimiento del horno.

PRECAUCIÓN

Asegúrese de que no la ha forzado para evitar daños al esmalte.

Para sacar las rejillas del horno:

1. Agarre la rejilla y empújela hacia atrás

Condensación y temperatura del horno

• Es normal que una cierta cantidad de humedad se evapore de los alimentos durante el proceso de cocción. La cantidad depende del contenido de humedad que contienen los alimentos. La humedad se puede condensar sobre una superﬁcie más fría o en el interior del horno, así como en el panel de control.

Horneado a gran altitud

• Cuando se hornea a gran altitud, las recetas y el tiempo de cocción varían con respecto a los estándares.

2. Incline la rejilla hacia arriba y sáquela

6 - Consejos Generales para el Horno

Para meter una rejilla del horno:

1. Coloque la parte de atrás de la rejilla entre las guías de nivel de rejilla

2. Mientras inclina la parte frontal de la rejilla hacia arriba, deslice la rejilla a lo largo de la vía mientras baja la parte frontal

La rejilla extensible

• La rejilla extensible facilita el acceso a los alimentos en

el horno. Se extiende más allá de la rejilla plana normal acercando los alimentos al usuario.

Sacarla del horno:

Eleve el rack ligeramente empujándolo hacia la parte

1. trasera del horno hasta que se libere el tope.

2. Levante el fondo de la rejilla hasta que el marco y el tope queden libres de la guía

3. Jale la rejilla hacia abajo y sáquela

PRECAUCIÓN

Cuando la rejilla sale del horno no se bloquean los brazos laterales de deslizamiento. Éstos se podrían extender inesperadamente si se transporta la rejilla de modo incorrecto. Extender los brazos de deslizamiento puede causar lesiones. Se debe sostener o transportar la rejilla

solamente agarrando los lados.

NOTE: Siempre saque la rejilla extensible antes de autolimpiar

el horno.

PRECAUCIÓN!

Para evitar quemaduras, jale la rejilla completamente y levante el molde arriba de la agarradera cuando transporta los alimentos al y del horno.

Si tiene dudas, como por ejemplo, qué lado es la parte frontal de la rejilla, tome como referencia la ﬁgura de la pág. 6.

Colocar la rejilla en el horno:

1. Agarre la rejilla ﬁrmemente en ambos lados. Coloque la rejilla (incluyendo el marco) arriba de la guía de rejilla deseada

2. Empuje la rejilla completamente hasta que el fondo de la rejilla caiga en su lugar

3. Hale ambas secciones hacia delante hasta que se active el tope. La rejilla debe estar recta no torcida

7 - Conﬁgurar el Reloj y el Temporizador

Timer Mecánico

El timer mecánico puede ajustarse por un tiempo máximo de 60 minutos; una vez transcurrido el tiempo, suena una señal de alarma. El timer funciona independientemente del horno. Girar primero el botón del timer en sentido horario hasta la posición de 60 minutos, y después en sentido antihorario hasta la duración deseada. Una vez ﬁnalizado el tiempo programado, la alarma emite un sonido. El tono de alarma se detiene automáticamente pasado cierto tiempo.

Timer touch control

Regulación del reloj

Al encender el reloj por primera vez aparecerán los símbolos “Auto” y “0:00” intermitentes. Para efectuar la primera regulación del reloj, pulsar la tecla central por unos 3 segundos. Cuando aparezca el símbolo para regular la hora deseada. Esperar hasta que una señal acústica indique que la hora está programada. La modiﬁcación de la hora programada se puede efectuar más tarde, manteniendo pulsadas simultáneamente las teclas

y - por 3 segundos y regulando la hora del modo

arriba explicado.

pulsar el pulsador + o -

Regulación de la intensidad de la señal acústica

Para regular la intensidad sonora de la señal acústica, pulsar simultáneamente las teclas Luego pulsar la tecla central y aparecerá la inscripción “ton1” (tonalidad alta) intermitente. Pulsar repetidas veces la tecla para seleccionar “ton2” (tonalidad media) o “ton3” (tonalidad baja). Pulsar la tecla central para programar la tonalidad seleccionada.

y - .

Cuentaminutos

Es una función de cuentaminutos que no interactúa con el funcionamiento del horno y, por lo tanto, al ﬁnal de la cuenta el horno continuará funcionando. Para efectuar la regulación, pulsar la tecla central por 3 segundos, hasta que aparezca el símbolo Con los pulsadores Para las regulaciones sucesivas del cuentaminutos, volver a pulsar la tecla central por 3 segundos y efectuar la nueva regulación. Una señal acústica indicará que la cuenta ha ﬁnalizado. Para desactivarla, pulsar cualquier tecla.

y - programar el tiempo deseado.

8 - Selección de los Modos del Horno

Antes del uso

Para asegurarse de que todo el aceite residual del proceso de fabricación ha sido eliminado, cada horno debe someterse a las operaciones descritas a continuación.

1. Limpiar minuciosamente el horno con agua caliente y un detergente suave. Aclarar y secar con un paño suave.

2. Encender la ventilación. Es normal que aparezca un poco de humo y de olor.

3. Ajustar la temperatura del horno a 250°F (120°C) y dejar que el horno se caliente durante una hora.

4. Ajustar la temperatura del horno a 500°F (260°C) y dejar que el horno se caliente durante una hora más.

5. Apagar el horno y dejarlo enfriar con la puerta cerrada.

Control de la temperatura de cocción

El botón de control de la temperatura, que está provisto de válvula de seguridad, permite regular la temperatura del horno deseada. Mientras el horno está en servicio, el testigo ON está encendido. Para encender el quemador inferior, apretar el botón de control de la temperatura y girarlo en sentido antihorario hasta la temperatura deseada.

La posición mínima corresponde a una temperatura del horno de:

30” = 295°F (145°C) 36” = 275°F (135°C)

El botón de control está a tope en la posición mínima.

Grill

Para encender el grill, girar el botón en sentido horario hasta la posición correspondiente y mantenerlo apretado 5-10 minutos.

PRECAUCIÓN

Cuando se utiliza el grill, algunas partes accesibles pueden volverse muy calientes; mantener a los niños a distancia de seguridad.

Modo Ventilado

Cuando se activa la función ventilador de convección, circula aire frío (temperatura ambiente) dentro del horno, lo cual permite derretir rápidamente alimentos congelados. La función ventilador de convección combinada con un fuerte calor procedente del quemador inferior permite asar los alimentos de manera más homogénea y delicada que el quemador solo La cocción es más rápida que con un horno tradicional. El sistema permite preparar diferentes tipos de alimentos (pescado, carne, etc.) en varios niveles. Con esta función no se requiere el precalentamiento, aunque sí es aconsejable para cocer bizcochos.

La posición máxima corresponde a una temperatura del horno de:

30” = 570°F (300°C) 36” = 550°F (290°C)

y se obtiene girando el botón a fondo en sentido antihorario.

Mantener el botón apretado 5-10 segundos. El quemador se enciende automáticamente y el sensor de temperatura de la válvula de seguridad se calienta para permitir que el gas siga ﬂuyendo hacia el quemador.

PRECAUCIÓN

Si el botón del termostato no funciona correctamente cuando se gira, apagar el suministro de gas al horno y contactar con el centro de asistencia más cercano.

9 - Consejos y Técnicas de Horneado

Con esta forma de funcionamiento, puede cocinar las recetas que ya conoce o las descritas en los libros de cocina. Se aconseja colocar los alimentos por cocer en la guía central del horno.

PRECAUCIÓN

El uso prolongado del aparato de gas produce calor y humedad en la cocina. Esto puede necesitar una ventilación suplementaria como la apertura de una ventana o una ventilación más eﬁcaz, por ejemplo aumentando el nivel de ventilación mecánica donde se encuentra presente (campana aspirante).

ALIMENTOS TEMPERATURA °F (°C) TIEMPO DE COCCIÓN (min) PRECALENTAMIENTO Pasta para bizcocho (brazo) Pastaﬂora (galletas) Pasta con levadura artiﬁcial (hogaza) Bizcocho (pequeños moldes de papel) Pasta fermentada (strudel con semillas de

adormidera) Pasta de hojaldre (pastelillos de hojaldre) Soufﬂé Sacher Pastel de frutas Pasta para lionesas Asado de vaca (aprox. 1,5 Kg) Pizza Pudín de pescado Groentenschote Aves

Guideline values for cooking with the grill

ALIMENTOS TIEMPO DE COCCIÓN (min) PRECALENTAMIENTO Bistec Chuleta

410 (210) 15 - 20 Yes 390 (200) 10 - 12 Yes 390 (200) 25 - 30 Yes 375 (190) 20 - 25 Yes

355 (180) 40 - 50 Yes

375 (190) 20 - 30 Yes 355 (180) 35 - 40 Yes 355 (180) 55 - 60 Yes 320 (160) 160 - 180 Yes 390 (200) 35 - 40 Yes 390 (200) 90 - 120 Yes 390 (200) 20 - 25 Yes 355 (180) 50 - 60 Yes 340 (170) 30 - 40 Yes

375 - 390 (190 - 200) 60 - 70 Yes

10 - 15 15 - 25 -

10 - Resolución de los Problemas de Horneado

Tanto con el Horneado como con el Horneado de convección, los resultados escasos pueden ocurrir por muchas razones además de por un mal funcionamiento del horno. Controle la tabla para las causas de los problemas más comunes. Debido a que el tamaño, la forma y el material de los utensilios de hornear tienen un efecto directo sobre los resultados del

PROBLEMA DE HORNEADO CAUSA

Los alimentos se doran poco uniformes

Los alimentos quedan muy

Los alimentos quedan muy secos o muy encogidos

horneado, la mejor solución podría ser remplazar los viejos utensilios de hornear que se han oscurecido y deformado con el tiempo y el uso.

• El horno no está precalentado

• Papel de aluminio en la rejilla o fondo del horno

• Utensilios de hornear son demasiado grandes

• Los moldes tienen contacto o tocan la pared

• El horno no está precalentado

• Se usa un molde de vidrio, mate o de metal oscuro

• Posición incorrecta de la rejilla

• Los moldes tienen contacto o tocan la pared

• Temperatura del horno muy alta

• Tiempo de hornear muy largo

• Se abrió la puerta del horno frecuentemente

• El molde es demasiado grande

Los alimentos se hornean o asan muy lentamente

Las costras de pays no se doran en el fondo o quedan muy empapadas.

Los pasteles no se doran y quedan planos, tal vez sin terminar por adentro

Los pasteles quedan elevados en el centro con grietas en la parte superior

• Temperatura del horno muy baja

• El horno no está precalentado

• Se abrió la puerta del horno frecuentemente

• Muy sellado con papel de aluminio

• El molde es demasiado pequeño

• Tiempo de hornear insuﬁciente

• Se usan moldes de acero brillosos

• Posición incorrecta de la rejilla

• Temperatura del horno muy baja

• Tiempo de hornear incorrecto

• Se probó el pastel antes de tiempo

• Se abrió la puerta del horno frecuentemente

• El molde es demasiado grande

• Temperatura del horno muy alta

• Tiempo de hornear muy largo

• Los moldes tienen contacto o tocan la pared

• Posición incorrecta de la rejilla

• El molde es demasiado pequeño

Los bordes de la costra de pays quedan muy dorados

• Temperatura del horno muy alta

• Los bordes de la costra son muy delgados

11 - Operaciones de Mantenimiento que Puede Hacer Usted Mismo Quitar la Puerta del Horno

ADVERTENCIA

• Asegúrese de que el horno esté frío y de que se haya apagado la corriente antes de quitarla puerta. De otro modo podría causar una descarga eléctrica o quemaduras.

• La puerta del horno es pesada y frágil. Use ambas manos para quitar la puerta. La parte frontal de la puerta es de vidrio. Maneje con cuidado para evitar que se rompa.

• Agarre solo los costados de la puerta del horno. No use la agarradera ya que podría girar en su mano y causar daños o heridas.

• Si no agarra ﬁrmemente y de la manera correcta la puerta del horno podría causar lesiones a personas o daños al producto

Para quitar la puerta

1. Abra completamente la puerta.

2. Quite de golpe el clip de seguridad de la bisagra de cada una de las bisagras hacia usted (1).

3. Sujete la puerta con ﬁrmeza en ambos lados con las dos manos y cierre la puerta.

4. Sujete con ﬁrmeza; la puerta es pesada.

5. Coloque la puerta en un lugar adecuado.

PARA QUITAR LA PUERTA

Para volver a colocar la puerta

1. Introduzca los brazos superiores (2) de ambas bisagras en las ranuras (3). Las hendiduras (4) deben quedar enganchadas en los bordes (5).

2. Ponga los clips de seguridad de la bisagra (1) de nuevo en su posición.

3. Cierre y abra lentamente la puerta para asegurarse de que se ha colocado de forma correcta y ﬁrme.

PARA SUSTITUIR LA PUERTA

2 4

12 - Cambiar una Lámpara del Horno

• Todos los hornos están equipados con luces halógenas ubicadas las paredes laterales del horno.

• Las luces se enciende cuando las puertas se abren o cuando se encuentra en el ciclo de cocción.

• Cada lámpara consiste en unas lentes removibles, una bombilla y un casquillo que está ﬁjado en su lugar. Vea la ﬁgura de esta página.

• La sustitución de la bombilla se considera un mantenimiento de rutina.

Para remplazar la bombilla

1. Lea la ADVERTENCIA de esta página.

2. Apague la corriente general (caja de fusibles o

cortocircuito).

3. Retire la lente para hacer palanca entre el tornillo y el

cristal con un destornillador.

4. Extraiga la bombilla de su casquillo.

5. Sustituya la bombilla con otra. Evite tocar la bombilla con

los dedos, porque la grasa de las manos podría dañar la bombilla cuando se calienta.

LUZ DEL HORNO

6. La bombilla es halógena: utilice una del mismo tipo

comprobando los voltios y vatios.

7. Enrosque las lentes.

8. Vuelva a colocar la tapa del ventilador si el modelo está

dotado con ello.

Restablezca la corriente general (caja de fusibles o

cortocicuito).

ADVERTENCIA

• Asegúrese de que el horno y las lámparas estén frías y la corriente está apagada antes de remplazar la(s) bombilla(s). Puede haber un fallo debido a una descarga eléctrica o a quemaduras.

• Las lentes tienen que estar montadas cuando se usa el horno.

• Las lentes sirven para evitar que se rompan las bombillas.

• Las lentes son de vidrio. Manéjelas con cuidado para evitar que se rompan. Los vidrios rotos pueden causar lesiones.

13 - Características de su Placa de Cocción

PLACA DE COCCIÓN 30”

1 2 3 4

CALIFICACIONES DE SALIDA DEL QUEMADOR: BTU/HR MODELO: 30”

1 CORONAS DOBLES (Quemador y mando correspondiente)

2 CORONAS DOBLES ( Quemador y mando correspondiente)

3 CORONAS DOBLES (Quemador y mando correspondiente)

4 CORONAS DOBLES (Quemador y mando correspondiente)

Gas NG (Natural) Gas 5” W.C.P.

950 to 18000 Btu/h (280 to 5300W)

LP (Propane) Gas, 10” W.C.P.

950 to 15000 Btu/h (280 to 4400W)

13 - Características de su Placa de Cocción

PLACA DE COCCIÓN 36”

CALIFICACIONES DE SALIDA DEL QUEMADOR: BTU/HR MODELO: 36”

1 CORONAS DOBLES (Quemador y mando correspondiente)

2 CORONAS DOBLES (Quemador y mando correspondiente)

3 CORONAS DOBLES (Quemador y mando correspondiente)

4 CORONAS DOBLES (Quemador y mando correspondiente)

5 CORONAS DOBLES (Quemador y mando correspondiente)

1 2 3 54 6

Gas NG (Natural) Gas 5” W.C.P.

950 to 18000 Btu/h (280 to 5300W)

LP (Propane) Gas, 10” W.C.P.

950 to 15000 Btu/h (280 to 4400W)

6 CORONAS DOBLES (Quemador y mando correspondiente)

A. Rejas B. Quemador de la Copa C. Quemadores de Gas Spreader

950 to 18000 Btu/h (280 to 5300W)

QUEMADOR

950 to 15000 Btu/h (280 to 4400W)

14 - Funcionamiento de la Placa de Cocción

Uso de los Mandos

Ignición eléctrica del gas

El quemador de gas está provisto de un dispositivo eléctrico de encendido cerca de cada quemador que garantiza el encendido de los quemadores.

IGNICIÓN ELÉCTRICA

Modelo reencendido automático

El reencendido automático prende la superﬁcie de los quemadores cuando el mando está girado en cualquier posición que admita el suﬁciente caudal de gas para soportar la llama. Si la llama de un quemador se apaga debido a una corriente de aire o a otra condición desfavorable, el encendedor emite automáticamente chispas en todos los quemadores para volver a encender la llama.

NOTA: Esta característica se suministra como una comodidad y no se ha concebido como una característica de seguridad.

Quemadores de gas

El diseño de los quemadores de gas de los modelos de esta placa de cocina permite una agradable opción cuando el tamaño, la potencia y la cocción a fuego lento son de importancia primordial.

Quemadores con llamas de dos coronas

Este quemador especial tiene dos coronas de combustión separadas para suministrar una real regulación de calentamiento total desde la alta potencia a la cocción a fuego lento.

1. Empuje y gire el pomo a izquierdas dentro del intervalo principal HI-LO, la llama principal y la llama para fuego lento se encienden y permanecen encendidas.

2. Ajuste la temperatura deseada dentro del intervalo principal HI - LO.

Ajuste de cocción a fuego lento

Siga girando el mando a izquierdas hasta el intervalo ‘HILO SIMMER’. La corona externa se apaga y el ajuste de la temperatura puede hacerse utilizando solamente la corona interna.

Apagado del quemador

Gire el mando a derechas lo más que se pueda hasta la posición de apagado. Asegúrese de que la llama está completamente apagada.

Para realizar el ajuste:

• Empuje y gire el mando a izquierdas hasta cualquier conﬁguración, las bujías generan un chasquido (chispa) sin embargo, solamente los quemadores con el mando ajustado en el intervalo HI-LO producen una llama y se vuelven a encender automáticamente si la llama se apaga.

ADVERTENCIA

• No utilice el quemador con cazuelas vacías o sin cazuelas en la parrilla.

• No toque el quemador cuando los encendedores están emitiendo chispas.

• No deje la llama del quemador extenderse más allá del borde de la cazuela.

• Apague todos los controles cuando no esté cocinando.

Un error cuando se siguen esta instrucciones puede provocar heridas a las personas o fuego.

PERILLA QUEMADOR

14 - Funcionamiento de la Placa de Cocción

Las Llamas del Quemador

Encienda todos los quemadores. Las llamas deberían ser de color azul con un toque de amarillo. No deberían agitarse o alejarse del quemador. El cono interior de la llama debería ser de entre 1/2” (1,2 cm) y 3/4” (1,9 cm) de largo

Quemadores de Superﬁcie Bien Sellados

IMPORTANTE

No obstruya el caudal de combustión de la ventilación del aire alrededor de los lados de la rejilla del quemador.

Tapa del quemador y difusor de gas

Cuando use una superﬁcie del quemador tenga cuidado siempre de que la tapa del quemador y el difusor del gas están en su lugar. Si la tapa del quemador y el difusor están limpios, esto puede prevenir una ignición escasa y una llamas desiguales. Limpie siempre estas partes tras un derramamiento y como rutina limpie siguiendo las recomendaciones que se indican en la seción “Limpieza General”.

Base del quemador e inyector

El gas debe ﬂuir sin obstáculos por el oriﬁcio del inyector para prender correctamente. Mantenga la zona del inyector limpia e impida que los restos de alimentos, productos de limpieza o cualquier otro material bloqueen la abertura del oriﬁcio. Protéjalo durante la limpieza.

Cómo limpiar los quemadores:

IMPORTANTE

Antes de empezar a limpiar, asegúrese de que todos los mandos están en la posición de apagado y compruebe que la placa de cocción está fría.

1. Retire la tapa del quemador de la base del quemador y límpiela siguiendo las instrucciones de la sección de limpieza.

2. Retire el difusor del quemador. Limpie la abertura del conducto de gas y la ranura del quemador siguiendo las instrucciones recogidas en la sección de limpieza.

3. Limpie la base del quemador con un paño húmedo. No utilice detergentes: es importante impedir que el oriﬁcio del inyector se obstruya con productos de limpieza u otros materiales.

4. Vuelva a colocar el difusor y la tapa del quemador en su sitio comprobando que se acoplen perfectamente.

5. Encienda el quemador. Si no se enciende, compruebe que la tapa y el difusor del quemador están bien acoplados. Si están en buen estado y bien acoplados, pero el quemador sigue sin encenderse, póngase en contacto con un técnico especialista para su reparación, no intente hacerlo usted mismo.

LAS LLAMAS DEL QUEMADOR

Antes de encender el quemador, asegúrese de que:

• El difusor de gas está acoplado correctamente y el pasador de alineación está alineado correctamente con la ranura de la base del quemador.

• La tapa está acoplada correctamente y el pasador de alineación está alineado correctamente con la ranura del difusor de gas.

Ranuras de los quemadores

Compruebe periódicamente las llamas que emite el quemador. El color de una llama normal es azul, no amarillo o naranja. Mantenga la zona limpia e impida que salpicaduras o restos de alimentos, productos de limpieza o cualquier otro material entren en los ranuras de los quemadores.

VISTA DE DESPIEZO DEL QUEMADOR

15 - Recipientes de Cocina

IMPORTANTE: No deje nunca un recipiente vacío sobre una parrilla o un quemador caliente. Los recipientes ideales para cocinar deberían tener una base plana, laterales rectos y una tapa que encaje perfectamente.

Deberían ser de un espesor medio-alto. Los acabados rugosos podrían rayar la placa de cocción. Los recipientes de cocina pueden ser de aluminio y cobre, pero si la base está hecha con esos materiales, pueden dejar marcas permanentes en la placa de cocción o en las parrillas. El material de los recipientes es un factor que contribuye a determinar la velocidad y uniformidad a la que se transﬁere el calor, cosa que afecta al resultado del plato que esté preparando. Un acabado antiadherente tiene las mismas características que el material de la base. Por ejemplo, un recipiente de aluminio con un acabado antiadherente, disfrutará de las propiedades del aluminio. Consulte la siguiente guía para conocer las características de cada material.

Características de los Materiales

Aluminio:

calienta de forma rápida y uniforme. Es adecuado para todo tipo de cocina. El espesor medioalto es el mejor para la mayor parte de las tareas de cocina.

Hierro fundido:

calienta lenta y uniformemente. Es ideal para dorar y freír. Mantiene muy bien el calor y por eso es adecuado para cocinar a fuego lento.

Cerámica o cerámica vidriada:

siga las instrucciones del fabricante. Calienta lentamente, pero de manera irregular. Da unos buenísimos resultados a temperaturas bajas y medias.

Cobre:

calienta muy rápidamente y de manera uniforme.

Barro:

siga las instrucciones del fabricante. Utilícelo con fuego bajo.

Acero o hierro fundido con porcelana vitriﬁcada:

lea el apartado de acero inoxidable o de hierro fundido.

Acero inoxidable:

calienta rápidamente, pero de manera poco uniforme. Una base de aluminio o cobre en un recipiente de acero inoxidable proporciona un calentamiento uniforme.

Utilice una tapa que encaje perfectamente con el recipiente

Una tapa adecuada ayuda a acortar el tiempo de cocción. Las sartenes con fondos planos y pesados proporcionan un calor uniforme y una gran estabilidad.

ADVERTENCIA

RECIPIENTE EQUILIBRADO

CÓNCAVO

CONVEXO

ADECUE EL DIÁMETRO LLAMA AL RECIPIENTE

Adecue el Diámetro de la Llama al del Recipiente

La llama debería tener el mismo diámetro (o un poco menos) que la base del recipiente. No utilice sartenes pequeñas con una llama alta, porque las llamas podrían comerse los laterales del recipiente. Las sartenes o cazuelas de gran tamaño que requieran el uso de dos quemadores, deberían ponerse entre un quemador trasero y uno frontal, y no de lado a lado de la placa de cocción.

Utilice recipientes equilibrados

Las sartenes y ollas deben asentarse de manera estable en la parrilla de la placa de cocción, no deben bailar. Centre el recipiente sobre el quemador.

UTILICE UNA TAPA QUE ENCAJE PERFECTAMENTE

RECIPIENTE NO EQUILIBRADO

16 - Cuidado General del Horno

Cómo usar la tabla de la limpieza del horno

1. Localice el número de la parte que tiene que limpiar en la ﬁgura de esta página.

2. Busque el nombre de la parte en la tabla.

• Use el método de limpieza que aparece en la columna de la izquierda si el horno es blanco o negro.

• Use el método de limpieza que aparece en la columna de la derecha si el horno es de acero inoxidable.

3. Haga coincidir la letra con el método de limpieza Phe de la página siguiente.

LISTA DE PIEZAS

1614

Gráﬁco limpieza

Parte

Marco de la puerta D G 11 Interior de la ventana de

la puerta Rejillas removibles del

horno

Método de limpieza Esmaltado Acero Inoxidable Esmaltado Acero Inoxidable

Parte

Puerta del horno interior

FF 12

Agarradera de la puerta

Aberturas de

A or E A or E 13

enfriamiento de la puerta

4 Molduras laterales G G 14 Frente de la puerta C&D C&D

Moldura del panel de

control

Panel de control D G 16 Tapa terminal D G Aberturas de

enfriamiento del horno

Marco frontal del horno E E 18

G G 15 Molduras del horno D D

D D 17 Bandeja de grill E E

Bandeja del horno

inferior 9 Cavidad del horno E E 19 Rejilla extensible A A 10

Empaque metálico B B

Método de limpieza

EE GG

17 - Acabados del Horno / Métodos de Limpieza

El horno completo se tiene que limpiar de manera segura con una esponja jabonosa, enjuagar y secar. Si no se consiguen eliminar residuos persistentes, siga los métodos de limpieza que se muestran aquí abajo.

• Use siempre el limpiador más suave para hacer el trabajo.

• Frote el acabado del metal en la dirección del granulado.

• Use trapos limpios y suaves, esponjas o toallas de papel.

• Enjuague a fondo con el mínimo de agua posible para que no gotee agua en el interior de las ranuras.

• Seque para evitar que se formen alones.

Los limpiadores que se enumeran aquí abajo indican el tipo de productos que hay que usar y no se recomiendan. Use todos los productos según las instrucciones del paquete.

Parte Método de limpieza

Lave con agua jabonosa caliente. O frote suavemente con esponjillas con Soft Scrub®, Bon-Ami®, Comet®, Ajax®, Brillo® o S.O.S® directamente. Se puede usar los limpiadores de horno Easy

A Cromo placado

Off® o Dow® (fórmula de horno en frío), pero podrían provocar oscurecimientos y decoloración. Se pueden limpiar las rejillas en el horno durante el modo de autolimpieza, pero perderán su acabado brillante y cambiar permanentemente a un gris metálico.

B Fibra de vidrio

C Cristal

D Pintura

E Porcelana

F Cristal reﬂectante

G Acero inoxidable

NO LIMPIE EL EMPAQUE A MANO. Eche Spary Windex® o Glass Plus en una tela primero, y luego llímpielo. Use Fantastik® o Formula

409® para quitar salpicaduras grasientas. Limpie con agua jabonosa caliente o aplique Fantastik® o Formula 409® primero a una esponja

limpia o una toalla de papel y limpie. Evite el uso de limpiadores en polvo y esponjillas de ﬁbra metálica y detergentes para hornos.

Limpie de inmediato derrames ácidos como jugos de fruta, leche y jitomate con una toalla seca. No use una esponja/toalla húmeda sobre porcelana caliente. Cuando ya está fría, limpie con agua jabonosa caliente o aplique Bon-Ami® o Soft Scrub® a una esponja húmeda. Enjuague y seque. Para manchas resistentes, use suavemente esponjillas con Brillo® o S.O.S.®. Es normal que la porcelana se agriete (líneas ﬁnas) con el tiempo debido a la exposición al calor y a los residuos de comida.

Limpie con agua caliente jabonosa y una esponja o un estropajo de plástico. Para las manchas de agua, use vinagre, Windex®, amoniaco o Bon-Ami®. NO USE ABRASIVOS DUROS

Siempre limpie con el grano. Limpie con una esponja jabonosa luego enjuague y seque o limpie con Fantastik® o Formula 409® aplicado a una toalla de papel. Proteja y limpie con Stainless Steel Magic® y un trapo suave. Quite las manchas de agua con un trapo humedecido con vinagre blanco. Use Bar Keeper’s Friend® para quitar la decoloración térmica.

18 - Limpieza de la Placa de Cocción

Puede limpiar toda la placa de cocción utilizando un paño o esponja embebidos en jabón. Una vez limpia, aclare y seque la superﬁcie. Si queda alguna mancha más resistente, siga alguna de las recomendaciones que encontrará abajo.

PELIGRO

• Antes de limpiar, asegúrese de que los quemadores están apagados y de que las parrillas están frías.

• Utilice siempre un limpiador neutro para limpiar la placa. Utilice también paños suaves, esponjas o papel de cocina limpios.

• Frote el acero inoxidable siguiendo las marcas del acabado de superﬁcie. Seque bien la zona que haya limpiado para evitar que queden marcas de agua.

• No limpie ninguno de los elementos extraíbles de la placa de cocción en un horno con sistema de autolimpieza.

• Una vez haya limpiado todo, vuelva a colocar cada pieza en su lugar antes de volver a utilizar la cocina.

Los productos de limpieza recogidos a continuación han sido seleccionados como recomendación: su inclusión en este documento no constituye en modo alguno una forma de publicidad. Siga las instrucciones de uso de cada producto.

LIMPIEZA DE LA PLACA DE COCCIÓN

Placa de Cocción / Productos de Limpieza Aconsejados

Partes y materiales Productos aconsejados Sugerencias y recordatorios Base del quemador

(aleación de aluminio)

Difusor de llama

(aleación de aluminio)

Gas spreader

(Latón)

...

Paño húmedo. Mantenga el inyector de gas limpio: impida

que entren productos de limpieza u otros materiales en el oriﬁcio del inyector.

Detergente y agua caliente. Aclarar y secar. Cepillo de dientes con cerdas de nailon para limpiar los oriﬁcios.

Limpiadores abrasivos: limpia metales revere ware® metal polish. Siga las instrucciones del envase Utilice Brillo® o S.O.S.®. Aclare y seque.

Lávelos en agua caliente con jabón, aclare y seque. Use un cepillo de nylon rígido o clip de papel con la punta recta para limpiar las ranuras del propagador de llama.

Frote suavemente con movimientos circulares. Los limpiadores para aluminio pueden apagar el brillo de la superﬁcie.

Para limpiar el oriﬁcio del difusor, utilice un cepillo de dientes o un clip abierto.

Rub lightly, in a circular motion. Brass cleaners may dull the surface. To clean port opening, use a tooth brush or straightened paper clip.

18 - Limpieza de la Placa de Cocción

Partes y materiales Productos aconsejados Sugerencias y recordatorios Tapas de los quemadores y

parrillas

(porcelana esmaltada sobre hierro fundido)

Acabado exterior

(porcelana esmaltada)

Mandos de control

(acero inoxidable)

Limpiadores no abrasivos: agua caliente y detergente, Fantastic, Formula 409. Aclare y seque de inmediato. Limpiadores abrasivos suaves: Bon Ami® y Soft Scrub®·. Limpiadores abrasivos para manchas rebeldes: esponjas de lana de acero con jabón.

Agua caliente con jabón. Aclare y seque bien. Limpiadores no abrasivos: amoníaco, Fantastic, Formula 409. Aclare y seque de inmediato. Limpiadores abrasivos suaves: Bon Ami®, Ajax® y Comet®. Limpiadores líquidos: Kleen King®, Soft Scrub®.

Agua caliente con jabón. Aclare y seque bien. Si es necesario, retire los mandos (tirando de ellos hacia arriba).

Las parrillas son pesadas: tenga cuidado al levantarlas y colóquelas en una superﬁcie protegida. Las burbujas, las grietas y las astillas son habituales dadas las extremas temperaturas a las que están expuestas las parrillas y los rápidos cambios de temperatura. Las salpicaduras ácidas y de azúcar deterioran el esmalte. Retire las manchas de inmediato. Los limpiadores abrasivos, si se utilizan de manera demasiado enérgica o demasiado a menudo, pueden acabar dañando el esmalte

Las salpicaduras ácidas y de azúcar deterioran el esmalte. Limpie las manchas de inmediato.· No utilice esponjas o paños húmedos en la porcelana caliente. Aplique siempre los limpiadores abrasivos de forma suave, sin ejercer mucha presión

No moje los mandos. No utilice productos de limpieza o estropajos abrasivos. No fuerce los mandos. Para extraer los mandos, tire de ellos hacia arriba, de forma perpendicular al panel en el que se alojan. Cuando vuelva a colocar los mandos en su lugar, asegúrese de que los coloca en la posición de APAGADO. No extraiga los precintos que hay debajo de los mandos

Acabado exterior

(acero inoxidable)

Encendedores

(cerámica)

Limpiadores no abrasivos: agua caliente y detergente, Fantastic®, Formula 409. Aclare y seque de inmediato. Abrillantador Stainless Steel Magic® para proteger el acabado de manchas y marcas y mejorar su aspecto. Marcas de cal: vinagre blanco de cocina. Limpiadores abrasivos suaves: Kleen King® stainless steel liquid cleaner, Cameo ® aluminium & stainless steel, Bon Ami®. Para decoloración por calor: Bar Keepers Friend®.

Límpielos cuidadosamente con un poco de algodón humedecido con agua, amoníaco o Fórmula 409®. Raspe con cuidado la suciedad con un mondadientes.

El acero inoxidable es muy resistente a la mayoría de las manchas de comida y a las rayaduras, siempre y cuando la superﬁcie se mantenga limpia y protegida. No permita que las manchas de comida o sal permanezcan durante mucho tiempo sobre el acero inoxidable. Frote con suavidad siguiendo la dirección del acabado del acero. El cloro o los compuestos de cloro son corrosivos para el acero inoxidable. Compruebe los componentes de sus productos de limpieza antes de utilizarlos. Aplique los limpiadores abrasivos ejerciendo la mínima presión posible.

Evite utilizar demasiada agua para limpiar el encendedor. Un encendedor húmedo no conseguirá encender el quemador. Retire cualquier hilo de algodón que pueda quedar después de la limpieza.

19 - Resolución de los Problemas de Funcionamiento

Antes de llamar y solicitar el servicio, controle lo siguiente para evitar cargas de servicio innecesarias.

Problema Pasos para resolver los problemas

La pantalla del horno se quedaapagado

El ventilador de enfriamiento sigue funcionando después de apagar el horno

Las luces del horno no funcionan correctamente

La luz del horno se queda encendida

No se puede quitar la cubierta del lente

Hay mucha humedad Cuando utiliza el modo de hornear debe precalentar el horno. El horneado de

Astillas de porcelana Al quitar y reemplazar las rejillas del horno, siempre debe inclinarlas hacia arriba y no

LA IGNICIÓN NO FUNCIONA

Está la placa bien enchufada? Enchufe el aparato a un enchufe con toma de tierra. Ha revisado los fusibles y ha

comprobado que no haya saltado ningún diferencial?

Apague la corriente general (caja de fusibles o cortocircuito). Vuelva a conectar el circuito. Si la condición sigue igual, llame el centro de servicio autorizado.

Esto es normal. El ventilador se apaga automáticamente cuando los componentes electrónicos se hayan enfriado suﬁcientemente.

Reemplace o reinserte el foco si está ﬂojo o defectuoso. Vea la Pág. 16. La bombilla se puede quemar si lo toca con los dedos.

Compruebe si hay obstrucciones en la puerta del horno. Compruebe si la bisagra está doblada o el cerrojo de la puerta está roto.

Puede haber sólidos acumulados alrededor de la cubierta. Limpie el área del lente con una toalla seca y limpia antes de tratar de quitar la cubierta de la lente.

convección elimina cualquier humedad en el horno (esta es una de las ventajas de la convección).

forzarlas para evitar astillar la porcelana.

Sustituya los fusibles de la caja general o compruebe si se ha disparado el automático o un diferencial en la caja general de entrada.

LOS QUEMADORES NO FUNCIONAN

Es la primera vez que utiliza los quemadores?

Los mandos están bien colocados?

Están obstruidas las ranuras de los quemadores?

LAS LLAMAS DE LOS QUEMADORES SON IRREGULARES, AMARILLAS O HACEN RUIDO

Están obstruidas las ranuras de los quemadores?

Están bien colocadas las tapas de los quemadores?

Está utilizando gas propano? Puede que la placa de cocción no haya sido adaptada de forma correcta. Llame al

LOS QUEMADORES HACEN UN RUIDO BURBUJEANTE

Están mojados o húmedos? Deje que se sequen. Están las tapas y el difusor de

llama bien colocados?

HAY DEMASIADO CALOR ALREDEDOR DE LA SARTÉN

Gire cualquiera de los mandos para liberar aire de los conductos de gas.

Presione los mandos antes de girarlos.

Lea la sección “Los quemadores”.

servicio técnico.

Asegúrese de que están bien alineados. Lea la sección “Los quemadores”.

La sartén es del tamaño adecuado?

Utilice una sartén u olla aproximadamente del mismo diámetro del de la superﬁcie de la zona de cocción. El diámetro de la llama no debe superar el del recipiente y el recipiente no debe sobresalir más de 2,5 cm de la zona de cocción.

19 - Resolución de los Problemas de Funcionamiento

Problema Pasos para resolver los problemas

LOS RESULTADOS NO SON LOS QUE CABÍA ESPERAR

Está utilizando los recipientes adecuados?

La intensidad del quemador está graduada correctamente?

Lea la sección “Recipientes de cocina”.

Lea la sección “Uso de los mandos”.

Antes de ponerse en contacto con el servicio de asistencia técnica, lea la sección “Solución de problemas”. Puede que hacerlo le ahorre la llamada. Si no encuentra la solución a su problema en esta sección, siga las instrucciones que encontrará más abajo. Cuando llame al servicio de asistencia, tenga a mano los siguientes datos: fecha de compra, referencia completa del modelo y número de serie de su placa de cocción. Esa información nos ayudará a atenderle.

Registro de datos para el servicio

Cómo obtener servicio Para información sobre servicio autorizado o refacciones, ver el pàrrafo “GARANTÍA para electrodomésticos”.

Para la ubicación de etiquetas de serie vea la página 6. Ahora es un buen momento para anotar esta información en el espacio proporcionado abajo. Guarde su factura para validar la garantía.

20 - Servicio de Asistencia Técnica

Service Data Record

Número del Modelo _______________________________

Número de Serie __________________________________

Fecha de instalación y ocupación ____________________

21 - Fulgor Milano GARANTÍA para Electrodomésticos

Duración de la garantía:

La garantía Fulgor Milano cubre, durante un plazo de veinticuatro meses à partir de la fecha original de compra, todas las piezas y el trabajo que se realice para la reparación y el reemplazamiento de todas las piezas del producto utilizadas en un contexto residencial normal y que maniﬁesten vicios en los materiales y en la fabricación.

Conservar la factura original y el albarán de entrega como testimonio del derecho a la garantía.

Para poder beneﬁciarse de la garantía, proceder de la manera siguiente :

1. Ponerse en contacto con el servicio autorizado Fulgor-Milano.

- www.thevettagroup.com/servicerequest.a5w

- fulgor@adcoservice.com

- Número de teléfono gratuito: 1-855-4-fulgor (1-855-438-5467)

2. Presentar una copia de su tiqué de compra original con el número de modelo y el número de serie del producto.

3. Permitir a Fulgor Milan que compruebe su reclamación antes de que el Producto o cualquier parte del Producto hayan sido modiﬁcados o suprimidos.

la entrega/instalación del producto. Las intervenciones descritas anteriormente son las únicas que suministra Fulgor Milano tanto a título de esta garantía como en el cuadro de cualquier otra garantía aplicable según los términos de la ley. Fulgor Milano no es responsable de la pérdida del producto por deterioro o por incendio, ni de los daños sufridos por el mobiliario y los materiales de construcción o de acabado, especialmente los revestimientos del suelo. Fulgor Milano declina toda responsabilidad por cualquier daño consiguiente o indirecto derivado del no-respeto de estas garantías o de otras garantías explícitas, implícitas u obligatorias.

La presente garantía no será válida y eﬁcaz antes de haber presentado el documento que atestigüe la fecha de la compra del aparato, precisamente de la factura o del tique de compra o cualquier documento equivalente que indique el nombre del vendedor, la fecha de entrega y los datos de identiﬁcación del aparato (por ej. número del modelo, número de serie). En el caso de un producto nuevo incluido en la compra de una nueva construcción residencial, la garantía se aplica al primer habitante de los locales en los que se encuentre el producto Fulgor Milano y la fecha de entrada de la garantía será la de toma de posesión de la residencia (se requiere el certiﬁcado de ocupación) y, de todas maneras, lo más tarde a seis meses de la fecha de compra del producto por la sociedad en el distribuidor o vendedor. Esta extensión se aplica solo a los elementos descritos en la nota 1 a continuación.

Esta garantía no es válida nada más que si la diferencia entre la fecha de compra y la fecha de fabricación del producto es inferior a un año. Un producto que ha permanecido en stock durante más de un año estará cubierto por la garantía Stock B/Modelo destinado a la exposición de Fulgor Milano.

CLAÚSULAS DE GARANTÍA

Esta garantía es válida únicamente en los 50 estados continentales de los Estados Unidos y en Canadá. Se aplica únicamente al comprador original y no se puede transferir. Todos los servicios suministrados por Fulgor Milano a título de la garantía deben efectuarse en un servicio de asistencia autorizado por Fulgor Milano salvo indicación contraria de este último. Los servicios se deben realizar en las horas de trabajo habituales de cada región. La presente garantía se aplica únicamente a los productos comprados en un vendedor aceptado a través de una cadena de distribución autorizada; está destinado a una utilización residencial normal, cualquier uso comercial o instalación en una embarcación quedan expresamente excluidos. La garantía cubre las actividades realizadas en el lugar de instalación del producto ; los gastos de una reparación realizada en otro lugar quedan excluidos salvo autorización expresa de Fulgor Milano. Los gastos de desplazamiento derivados de una prestación de asistencia a realizar en un lugar alejado quedan excluidos. Se considera lugar alejado, el que se encuentra a una distancia superior a un radio de 50 millas (80 kilómetros) desde la sede del vendedor autorizado. Esta garantía no cubre las piezas de repuesto ni las reparaciones en caso de fallos derivados de negligencia, del transporte y de la entrega, tensión inadecuada, accidente o utilización, mantenimiento, instalación, revisión o reparación o instalación impropia, lo que comprende especialmente, entre otras cosas, el desmontaje y la nueva instalación impropia de un componente del producto cualquiera que sea (por ejemplo desmontaje de los picaportes para hacer que pueda pasar por una puerta) antes o durante

Durante el periodo de garantía, Fulgor Milano se reserva el derecho de evaluar la oportunidad de reparar el aparato o, a su discreción, reemplazarlo por un producto Fulgor Milano de características y funciones equivalentes. Fulgor Milano se reserva el derecho de revisar en cualquier momento la presente garantía.

Algunos Paises no permiten la exclusión ni la limitación de los daños accesorios o consiguientes, la limitación o exclusión dirigida a otros recursos más altos, podría, pues, no aplicarse en su caso. La presente garantía le otorga los derechos legales especíﬁcos : podrá beneﬁciarse de otros derechos que pueden variar de un País a otro.

Las puertas, picaportes, cuadros, soportes, superﬁcies interiores y exteriores del producto están cubiertas durante una garantía limitada de 30 días por los defectos estéticos a la salida de la fábrica.

*Las bombillas eléctricas de repuesto no están cubiertas por la

garantía del producto.

FULGOR MILANO

After Sales Service Support & Warranty Information: 1-855-4-fulgor (855-438-5467)

fulgor@adcoservice.com

Note / Note / Nota

09FL8050 ed 01/2016

Fulgor F6PGR304S1, F6PGR366S1 Owners Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
