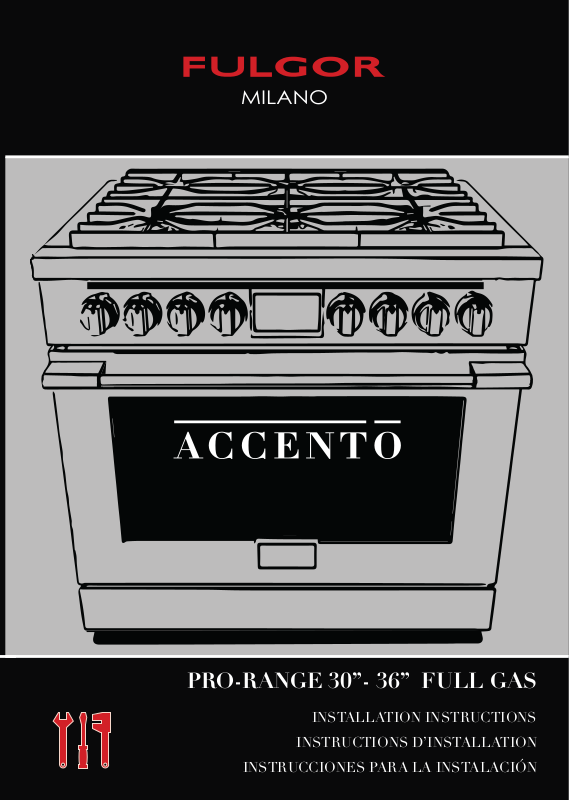

PRO-RANGE 30”- 36” FULL GAS

INSTALLATION INSTRUCTIONS

INSTRUCTIONS D’INSTALLATION

INSTRUCCIONES PARA LA INSTALACIÓN

Dear Customer,

Thank you for purchasing one of our Accento ranges. This range was conceived, designed and handcrafted in Italy.

Your selection of a Accento range conﬁrms you are among a special group who share a love and passion for cooking. This unique community shares in the experience of creating quality dishes; dishes that will satisfy the palate while bringing the warmth of families and friends together to share and rejoice. Impress a loved one with your ability to combine ﬂavours and ingredients or experiment with new foods and different culinary techniques to create unexpected pleasures.

Pay attention to these symbols present in this manual:

TABLE OF CONTENTS PAG E

1 - Special Warnings 2

Before Starting Installation 2 Mobile Home Installation 2 Recreational Park Trailers 2

2 - Product Dimensions and Cutout Requirements 3

Anti-Tip Bracket Installation 5

3 - Installation Information 6

4 - Installation Instructions 7

5 - Gas Requirement 11

Pressure Testing 12 Pressure Test Method 12 Gas Connection 13

6 Conversion for LP or NG Gas 14

Converting Appliance for Use with LP Gas 14 Replace Injectors (two ring ﬂame burner) 14 Replace injector on (one ring ﬂame or burners) 14 Replace injector on (oven lower burner) 15 Converting Appliances for Use with NG Gas 17 Pressure regulator conversion 17 INJECTORS POSITION Low Flame Adjustment 20 Adjustment for Burners with one or two ﬂame

rings: 20 Electric Gas Ignition 21 The Burner Flames 21

7 - Electrical Requirements 22

General Information 22 Electrical Connection 22

Electrical Requirements 23

DANGER

You can be killed or seriously injured if you don’t IMMEDIATELY follow instructions.

WARNING

This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others. You can be killed or seriously injured if you don’t follow these instructions.

READ AND SAVE THESE INSTRUCTIONS.

To installer:

Leave these instructions with the appliance.

To customer:

Retain these instructions for future reference.

WARNING

If the information in this manual is not followed exactly, a ﬁre or explosion may resulting in product and property damage and / or personal injury or death. Do not store or use gasoline or other ﬂammable vapours and liquids in the vicinity of this or any other appliance.

IMPORTANT: Save these instructions for the local electrical

inspector use.

INSTALLER: Please leave this manual with owner for future

reference.

OWNER: Please keep this manual for future reference.

GLOSSARY OF TERMS: NG - Natural Gas LP - Liquid Propane

1 - Special Warnings

IMPORTANT INSTRUCTION

Please read all instructions before using this appliance.

Proper installation is your responsibility. Have a qualiﬁed technician install this range.

IMPORTANT

- Observe all governing codes and ordinances.

- Write down the model and serial numbers before installing the range. Both numbers are on the serial rating plate refer to the illustration below.

LOCATION OF RATING PLATE

Copies of the standards listed may be obtained from: ** National Fire Protection Association One Batterymarch Park

Quincy, Massachusetts 02269

*** CSA International 8501 East Pleasant Valley Rd. Cleveland,

OH 44131-5575

NOTE: This range is manufactured for use with Natural gas

or Propane.

To convert to LP (propane) or NG (natural gas), see

instructions in the gas conversion kit provided in the literature package. Proper gas supply connection must be available. See gas supply requirements.

WARNING

Before connecting the appliance to the gas supply line, ensure that its gas setting is appropriate. The type of gas adjusted and shipped from the factory is indicated on the rating plate.

Mobile Home Installation

The installation of this appliances must conform to the Manufactured Home Construction and Safety Standards, Title 24 CFR, Part 3280 (formerly the Federal Standard for Mobile Home Construction and Safety; Title 24 HUD part 280); or when such standard is not applicable, the Standard for Manufactured Home Installations (Manufactured Home Sites, Communities and Setups), ANSI A225.1 - latest edition, or with local codes.

Before Starting Installation

• Check location where range will be installed. The location should be away from strong drafty areas, such as windows, doors and strong heating vents or fans.

• Electrical grounding is required. See “Electrical Requirements”

• Assure that electrical installation is adequate and in conformance with National Electrical Code, ANSI/ NFPA 70 - latest edition**, or Canadian Electrical Code, part 1 C22.1 (latest edition)*** and all local codes and ordinances.

• Assure that gas connection conforms with local codes and ordinances. In the absence of local codes, installations must conform with American National Standard, National Fuel Gas Code ANSI Z223/NFPA 54 - latest edition** Canadian CAN/ CGA_B 149.1 or CAN/CGA-149.2 latest edition**

In Canada, the installation of this appliances must conform with the current standards CAN/CSA-Z240 - latest edition, or with local codes.

Recreational Park Trailers

The installation of this appliances designed for Recreational Park Trailers must conform with state or other codes or, in the absence of such codes, with the Standard for Recreational Park Trailers, ANSI A119.5.

29 3/4” (75.8)

2 - Product Dimensions and Cutout Requirements

PRODUCT DIMENSIONS

30” Wide Range Models 36” Wide Range Models

35 3/4” (91.0)

9" (22.8) [optional]

3" ( 7.6) [optional]

1" ( 2.5)

3/8” (1)

29 3/4” (75.6)

28 1/4” (719)

25 3/4” ( 65.4)

27 1/4” ( 69.1)

7” (17.9)

1 3/8” (3.5)

3 3/8” (8.5)

Max. 37 1/4” (94.7)

Min. 35 3/8” (89.8)

47 3/4” (121.4)

2 - Product Dimensions and Cutout Requirements

CUTOUT REQUIREMENTS

Min. 48” (122)

Min. 30” (76.2)

To bottom of

ventilation hood

Min. 18” (45.7)

Minimum to

combustibles

when no

ventilation

hood is present**

Max.

Min. 18”

(45.7)

13” (33)

Min. 6”

(15.2)

2” (5.1) max. protusion from

wall for gas or electrical supply

** NOTE: Ensure your installation also complies with local and national building and ﬁre codes.

3” (7.6)

ELECTRICGAS

B B

4” 3/4 (12.3)

Min. 6”

(15.2)

*Suggested location of utilities

If the surface of the entire back wall above the range and below the hood is not composed of a non-combustible material then the 9” accessory back guard must be used.

*Consult local code for exact location requirements.

OPENING WIDTH A & C B

Range 30” 30" (76.2) 6” (15.2) Range 36” 36" (91.4) 7” (17.8)

construction below the cooking surface and the back and sides of the appliance.

ADDITIONAL CLEARANCES:

For island installation, maintain 2-½ in. minimum from

Note: Clearances from non-combustible materials are not

part of the ANSI Z21.1 scope and not certied.

Clearances to non-combustible materials must

conform with local codes or, in the absence of local codes, with the National Fuel Gas Code, ANSI Z223.1/NFPA 54.

cutout to back edge of countertop and 3 in. minimum from cutout to side edges of countertop (see top view). For installation in a stepped island, 12” (30.5 cm) minimum clearance is required from the back or sides of the rangetop to a combustible riser. The island installation is not part of the ANSI Z21.1 scope and not certiﬁed.

Minimum clearances:

Above cooking surface (above 36” [91.4 cm])

• Sides - 6” (15.2 cm)

• Within 6” (15.2 cm) side clearance, wall cabinets no

deeper than 13” (33.0 cm) must be minimum 18” (45.7 cm) above cooking surface

• Wall cabinets directly above product must be a minimum

of 48” (122 cm) above cooking surface.

• Rear - 0” with 9 ” backguard; 0” with non-combustible

rear wall.

Below cooking surface (36” [91.4 cm] and below)

• Install with zero clearance between adjacent combustible

FLUSH ISLAND INSTALLATION

BACK

min 2 1/2” (6.3)

min 3” (7.6) min 3” (7.6)

2 - Product Dimensions and Cutout Requirements

Before moving the range, protect any ﬁnished ﬂooring and secure oven door(s) closed to prevent damage.

Vent hood Combinations:

It is recommended that these ranges be installed in conjunctionwith a suitable overhead vent hood. Due to the high heat capacity of this unit, particular attention should be paid to the hood and ductwork installation to assure it meets local building codes. A hood with suitable capture area and capable of at least 450 cfm is suggested to effectively evacuate odors, steam and heat. Choosing to install a hood of lower cfm or conﬁgured for recirculating may compromise the effectiveness of eliminating the aforementioned factors. Note: some State / Provincial building codes will require

make up air systems be installed for hoods above a certain cfm threshold (300 cfm is typical).

It is your responsibility to understand and comply with

the local requirements for gas, electrical and ventilation where these appliances are being installed.

WARNING

Air curtain or other overhead hoods, which operate by blowing a downward air ﬂow on to a range, shall not be used in conjunction with ranges with gas cooktop other than when the hood and range have been designed, tested and certiﬁed by an independent test laboratory for use in combination with each other. Clearances to horizontal surfaces above the range, measured to the cooking surface are below. Failure to comply may result in ﬁre hazard.

• Installations without a hood require 48” (122) minimum to combustibles.

• A custom hood installation with exposed horizontal combustible surfaces must have an Auto-On feature.

• For other installations with a hood, refer to the hood installation instructions for speciﬁc hood clearances.

WARNING

To verify the anti-tip bracket is installed and engaged:

• Slide range forward.

• Look for the anti-tip bracket securely attached to ﬂoor or wall.

• Slide range back so rear range foot is under anti-tip bracket.

• See installation instructions for details.

Anti-Tip Bracket

Range Foot

ANTI-TIP BRACKET INSTALLATION

BACKWALL

CABINET SIDEWALL

WALL ANCHOR

CAUTION

These ranges weigh up to 400 pounds. Some disassembly will reduce the weight considerably. Due to the weight and size of the range and to reduce the risk of personal injury or damage to the product:

TWO PEOPLE ARE REQUIRED FOR PROPER INSTALLATION.

Anti-Tip Bracket Installation

WARNING

Tip Over Hazard

A child or adult can tip the range and be killed. Ensure the anti-tip bracket is engaged when the range is moved. Do not operate range without anti-tip bracket installed and engaged. Failure to follow these instructions can result in death or serious burns to children and adults.

FLUSH

ANTI-TIP BRACKET

For Concrete or Cement Construction: You must use appropriate fastening hardware (not provided). Secure the bracket to the wall and/or ﬂoor with at least 4 wood screws (provided).

The anti-tip bracket should be inserted into the opening on the anti-tip brace on the range.

3 - Installation Information

WARNING

• Excessive Weight Hazard Use two or more people to move and install range. Failure to do so can result in back or other injury.

• Cut Hazard Beware of sharp edges. Use the polystyrene ends when

carrying the product. Failure to use caution could result in minor injury or cuts.

Do not obstruct the ﬂow of combustion air at the oven vent nor around the base or beneath the lower front panel of the range. Avoid touching the vent openings or nearby surfaces

as they may become hot while the oven is in operation. This range requires fresh air for proper burner combustion. NEVER cover any slots, holes or passages in the oven or cover an entire rack with aluminum foil. Doing so blocks air ﬂow through the oven and may cause carbon monoxide poisoning. Aluminum foil linings may also trap heat, causing a ﬁre hazard.

CHOOSING RANGE LOCATION

Carefully select the location where the range will be placed. The range should be located for convenient use in the kitchen, but away from strong drafts. Strong drafts may be caused by open doors or windows, or by heating and/or air conditioning vents or fans.

TOOLS WILL YOU NEED

Remove packaging materials and literature package from the cooktop before beginning installation. Remove Installation Instructions from the literature pack and read them carefully before you begin

IMPORTANT NOTE

When installing against a combustible surface, a minimum riser is required for a the range, Follow all minimum clearances to combustible surfaces shown in the illustration on the previous pages.

Before moving the range, protect any ﬁnished ﬂooring and secure oven door(s) closed to prevent damage.

Do not lift or carry the range door by the door handle.

To eliminate the risk of burns or ﬁre by reaching over heated surface units, cabinet storage space located above the surface units should be avoided. If cabinet storage is to be provided, the risk can be reduced by installing a range hood that projects horizontally a minimum of inches beyond the bottom of the cabinets.

All openings in the wall or ﬂoor where the range is to be installed must be sealed.

Anti-tip bracket

brace abd screws

Appliance

pressure regulator

MATERIALS REQUIRED (not provided)

Joint Sealant

MATERIALS PROVIDED

Flare union

adaptor

Pipe Fittings

Gasket

Shut-Off Valve

5-foot maximum length, 5/8” O.D. CSA-approved flexible metal gas supply (3-foot maximum length in Massachusetts only)

NOTE: Purchase new flexible line; do not use previously used flexible gas line.

Do not tip the range on its side when installing the legs.The sidewalls are not designed to bear the weight of the range and will bend. Any damage as a result of tipping will not be covered by warranty. Follow the method in the enclosed installation Manual.

4 - Installation Instructions

STEP 2

Open the top (2) and remove the accessories (3) then lift off the cardboard sheath (4).

STEP 1

Cut the banding (1) and remove the Installation Instructions from the top of range and read them carefully before you begin.

CAUTION

Stand clear. The ends of the cut banding may snap toward you.

4 - Installation Instructions

STEP 3

Remove Installation Instructions (5) from the top of range and read them carefully before you begin

STEP 5

Slide back more and tilt back (9), putting the rear legs on the ﬂoor and then mount the front legs (10) while in this angled position supported by the rear legs and the skid.

STEP 4

Slide the range back just enough to allow the rear feet to be installed.

STEP 6

Remove the base while supporting the front of the range (11) and lower to the ﬂoor in a controlled manner (12).

4 - Installation Instructions

STEP 7

In case it is necessary to move the range; using the foam and/ or cardboard packaging (13), replace them around the range strategically to protect the ﬁnished surfaces of the range from contact with the hand-truck and any straps around the unit (14). In the case of smaller ranges, you may use this technique to remove the range from the skid and installing the legs (15). Tilt the range to lower the hand-truck wheels off the skid. Place appliance runners on the ﬂoor at the left and right sides in front of the opening when moving into ﬁnal position to protect ﬂooring. The oven door(s) add(s) a great deal to the overall weight of the range, you may ﬁnd it helpful to remove the doors if moving the range a signiﬁcant distance. Refer to the included instruction manuals for how to remove and reinstall the doors.

STEP 8

Install the back guard (if provided) by the three screws on the back. In some cases this may be an accessory back guard that was ordered separately rather than the one which was included with the range. Refer to instructions included with any accessory for speciﬁc installation requirements.

3”9”

4 - Installation Instructions

STEP 9

After completing the electrical and gas connections (see included instructions) measure the four corners in cutout area to verify if ﬂooring is level. Adjust the leveling legs to the desired height and ensure range is level. Turn the bottom section of each leg counter-clockwise to raise the leg and clockwise to lower it. Ensure ﬂoor is protected. Slide unit into place making sure to engage the anti-tip bracket.

STEP 10

Hook tabs on bottom of toekick into slots on either side of the frame and rotate up until the magnets at the top of toekick make contact and hold it in place securely

QUALIFIED SERVICE MAN OR GAS APPLIANCE INSTALLER

OPEN POSITION

MUST MAKE THE GAS SUPPLY CONNECTION.

Leak testing of the appliance shall be conducted by the installer according to the instructions given. You must install the supplied connection parts seen here in this conﬁguration to the main gas manifold on the appliance. Issues arising from a failure to do so will not be covered by warranty. Do not install the pressure regulator backwards as the gas will not ﬂow correctly. Check that the arrow on the back points in the direction of gas ﬂow. Parts required for connection from gas supply to regulator are the responsibility of the installer / owner

5 - Gas Requirement

GAS SHUT OFF VALVE

All supply piping, except as noted, should use common National Pipe Thread (N.P.T.). For all pipe connections use an approved pipe joint compound resistant to the action of LP gas.

Appliance

pressure regulator

Flare union

adaptor

Gasket

ATTENTION

Use Teﬂon tape rated for gas applications at all threaded connections. Do not overtighten the connection at the manifold or you could damage the gasket causing a leak.

WARNING

If the line pressure supplying the appliance pressure regulator exceeds 14 inches W.C. (any gas), an external regulator must be installed in the gas line ahead of the appliance regulator to reduce the pressure to no more than 14 inches W.C. Failure to do this can result in malfunction and damage to the appliance.

This appliance is designed for use with NG gas or LP gas. The gas pressure regulator is supplied with this appliance. It must be installed in the gas ahead of the manifold entrance. It is pre-set for use with natural gas. To use it with different gas it must be converted, as described in the Gas Conversion paragraph.

If at any time the appliance is to be used with a different type of gas, all the conversion adjustments must be made by a qualiﬁed technician before attempting to operate the range with that gas. The gas should be supplied to the appliance’s pressure regulator at line pressure between 6 and 14 inches of water column for

NG, and between 11 and 14 inches of water column for LP.

GAS REQUIREMENTS

NATURAL GAS WC

Manifold Pressure 5" (12.5 mb) Min Line Pressure 6" (15 mb) Max Line Pressure 14" (34.9 mb), .5 psi (3.5 kPa)

LP GAS WC

Manifold Pressure 10” (25 mb) Min Line Pressure 11” (27.4 mb) Max Line Pressure 14” (34.9 mb), .5 psi (3.5 kPa)

Important Notes for Gas Connection

The appliance and its individual gas shutoff valve must be disconnected from the gas supply piping system during any pressure testing of that system at test pressures in excess of 1/2 psi (3.5 kPa). The appliance must be isolated from the gas supply piping system by closing its individual manual shut-off valve during any pressure testing of the gas supply piping system at test pressures equal to or less than 1/2 psi (3.5 kPa).

5 - Gas Requirement

LOCATION OF GAS RATING PLATE

Pressure Testing

The appliance must be isolated from the gas supply piping system by closing its individual manual shut-off valve during any pressure testing of the gas supply piping system at test pressures equal to or less than 1/2 PSIG (3.5 kPa). This appliance, as well as its individual shut-off valve, must be disconnected from the gas supply piping system during any pressure testing of the system at test pressures in excess of 1/2 PSIG (3.5 kPa). When checking appliance regulator function, make certain pressure of natural gas supply is between 6 and 14 inches of water column or, if converted for LP gas, between 11 and 14 inches.

THE PRESSURE TESTING SHOULD BE PERFORMED BY MEANS OF THE INJECTOR THREAD ZONE

EXPLODED VIEW DUAL BURNER

IMPORTANT

NEVER REUSE OLD CONNECTORS WHEN INSTALLING THIS RANGE.

To reduce the likelihood of gas leaks, apply teﬂon tape or a thread compound approved for use with LP or Natural gases to all threaded connections. Apply a non-corrosive leak detection ﬂuid to all joints and ﬁttings in the gas connection between the supply line shut-off valve and the cooktop inlet. Check for leaks! Bubbles appearing around ﬁttings and connections will indicate a leak. If a leak appears, turn off supply line gas shut-off valve, tighten connections, turn on the supply line gas shutoff valve, and retest for leaks. Never test for gas leaks with an open ﬂame.

NEVER TIGHTEN TO MORE THAN 35 ft lbs OF TORQUE

CAUTION

Do not attempt to attach the ﬂexible connector directly to an external pipe thread. Connection requires ﬂare union adapters. For Massachusetts Installations:

1. Shut-off valve must be a “T” handle gas valve.

2. Flexible gas connector must not be longer than 36 inch.

3. Not approved for installation in a bedroom or a bathroom

unless unit is direct vent.

EXPLODED VIEW SINGLE BURNER

Pressure Test Method

• Remove grate and burner cap (1).

• Remove aluminum gas spreader (2).

• Temporarily remove the injectors (A).

• Connect the pressure Test instrument into injector holder thread zone (M6x0,75).

• Check if the cooktop has the correct pressure.

• Fix the injector removed for testing and replace the parts in the right position.

Gas Connection

5 - Gas Requirement

• Thread the appliances pressure regulator with 1/2” male end connection both supplied with this appliance.

• Join the pressure regulator to the entrance threads of the Gas Manifold with gasket supplied with this appliance. The regulator is marked with a directional arrow indicating correct direction of gas ﬂow. Ensure the appliance regulator is installed with the arrow pointing toward the gas manifold entrance.

• Connect a manual shut-off valve to the gas supply in an accessible location for turning on or shutting off gas to the appliance.

• Install a coupling between the regulator and the shutoff valve to complete the connection.

• Assure all pipe joint connections are gas tight.

• Check alignment of valves after connecting the cooktop to the gas supply to be sure the manifold pipe has not been moved.

FOR ALTERNATIVE PIPING METHODS TO CONNECT THE APPLIANCE TO THE GAS SUPPLY, A TRAINED SERVICE TECHNICIAN OR GAS APPLIANCE INSTALLER MUST MAKE THE GAS SUPPLY CONNECTION. Leak testing of the appliance shall be conducted by the Installer according to the Instructions given.

Unless prohibited by local codes or ordinances, a new A.G.A.

- Certiﬁed, ﬂexible metal appliance connector may be used to connect this appliance to its gas supply. The connector must have an internal diameter not less than nominal 1/2” NPT pipe and be no more than 5 feet in length. A 1/2” NPT x 1/2” ﬂare union adapter is required at each end of the ﬂexible connector. If a ﬂexible connector is used assure that both the appliance pressure regulator and manual shut-off valve are joined solidly to other permanent hard piping (either gas supply or the appliance manifold) so as to be physically stationary.

CAUTION

Do not attempt to attach the ﬂexible connector directly to an external pipe thread. Connection requires ﬂare union adapters.

For Massachusetts Installations:

1. Shut-off valve must be a “T” handle gas valve.

2. Flexible gas connector must not be longer than 36 inches.

3. Not approved for installation in a bedroom or a bathroom unless unit is direct vent.

FLARE UNION ADAPTOR

GAS CONNECTION

APPLIANCE PRESSURE REGULATOR

FLARE UNION ADAPTOR

GASKET

FLARE UNION ADAPTOR

FLEXIBLE APPLIANCE CONNECTOR

(5 FT.) MAX, (1.52 m) MAX

MANIFOLD SHUTOFF VALVES

GASKET

FLARE UNION ADAPTOR

FLEXIBLE APPLIANCE CONNECTOR

(5 FT.) MAX, (1.52 m) MAX

APPLIANCE PRESSURE REGULATOR

MANIFOLD SHUTOFF VALVES

6 - Conversion for LP or NG Gas

Converting Appliance for Use with LP Gas

WARNING

Conversion is to be performed by an AUTHORIZED SERVICER (or other qualiﬁed agency) in accordance with the manufacturer’s instructions and all codes and requirements of the authority having jurisdiction. Failure to follow instructions could result in serious injury or property damage. The qualiﬁed agency performing this work assumes responsibility for this conversion.

CAUTION

Before proceeding with the conversion, shut off the gas supply to the appliance prior to disconnecting the electrical power

If this appliance is to converted for use with gas LP (propane or butane), each of the following modiﬁcations must be performed:

Gas conversion label (aluminium) to be placed on the back of the appliance, near the data plate, after conversion has been carried out;

EXPLODED VIEW DUAL BURNER

Replace injector on (one ring ﬂame or burners)

1. Remove the grates and burner cups.

2. Remove aluminum gas spreader.

3. Loosen injector by turning 9-32” (7 mm) nut driver counter clockwise.

Replace Injectors (two ring ﬂame burner)

1. Remove the grates and burner caps.

2. Remove aluminium gas spreader.

3. Remove the three screws from the simmer gas spreader (1).

4. Remove the two screws of the injector cover (2).

5. Remove injector (A) by using a 9-32” (7 mm) nut driver counter clockwise.

6. Remove injector (B) by using a 9-32” (7 mm) box wrench counter clockwise.

7. Install the injectors supplied with this appliance in the appropriate burner. The injectors have small numbers stamped on the side, this number corresponds with the oriﬁce diameter and its correct burner location (refer to illustrations in the section: “Injectors Position”).

8. Turn clockwise to tighten (tighten to a torque of 15 to 20 inch-lbs).

9. Replace all parts following the reverse order.

10. Save the injectors removed from the appliances for future use.

4. Install the injectors supplied with this appliances in the appropriate burner. The injectors have small number stamped on the side, this number codes the oriﬁce diameter and its correct burner location (see ﬁgure on page 18).

5. Turn clockwise to tighten (tighten to a torque of 15 to 20 inch-lbs).

6. Replace all parts following the reverse order.

7. Save the oriﬁces removed from the appliance for future use.

EXPLODED VIEW SINGLE BURNER

Replace injector on (oven lower burner)

6 - Conversion for LP or NG Gas

1. Remove the burner cover plate.

2. Disconnect both heat sensor and the ignition spark plug.

4. Remove the nozzle by turning 9-32” (7 mm) nut driver

counter clockwise.

5. Install the injectors supplied with this appliances in the appropriate burner. The injectors have small number stamped on the side, this number codes the oriﬁce diameter and its correct burner location (see ﬁgure of the paragraph “Injectors position”).

6. Turn clockwise to tighten (tighten to a torque of 15 to 20 inch-lbs)

3. Remove the screw securing the oven burner and withdraw the burner from the support.

7. Replace all parts following the reverse order. Save the injectors removed from the appliances for future use.

6 - Conversion for LP or NG Gas

Replace injector on (oven grill burner)

1. Remove the door as described in the paragraph “Door removal”

2. Remove the screws securing the grill burner and withdraw the burner from the support.

3. Remove the nozzle by turning 9-32” (7 mm) nut driver counter clockwise.

5. Turn clockwise to tighten (tighten to a torque of 15 to 20 inch-lbs)

6. Replace all parts following the reverse order paying attention to the correct placement of the burner.

7. Save the injectors removed from the appliances for future use.

6 - Conversion for LP or NG Gas

Before replacing the regulator cap, check if the position

Proceed to Pressure Regulator Conversion noting the LP / Propane position to complete the conversion.

After replacing the injectors adjust the burner ﬂame (see Low Flame Adjustment paragraph). Check the appearance of each burner’s ﬂame at HILO settings, if the ﬂame appears too large or too small make sure that all steps were completed correctly.

Converting Appliances for Use with NG Gas

If this appliance should be converted for use with gas NG (natural gas), each of the following modiﬁcations must be performed.

1. Convert the pressure regulator to NG position as per the section “Pressure Regulator Conversion”.

2. Replace all injectors following the step described on the previous pages, observe the number stamped on the side, this number corresponds to the oriﬁce diameter and its correct burner location (refer to the illustrations in section: “Injectors Position”).

3. Adjust the burner ﬂame (see Low Flame Adjustment section).

Check the appearance of each burner’s ﬂame at HI - LO settings, if the ﬂame appears too large or too small make sure that all steps were completed correctly.

PRESSURE REGULATOR CONVERSION

NG POSITION

PLUG

CAP

GASKET

LP/PROPANE POSITION

PRESSURE REGULATOR

Pressure regulator conversion

The appliances is designed for use with NG gas or LP gas. The gas pressure regulator is supplied. It must be installed in the gas supply line ahead of the manifold entrance. It is pre-set for use with the gas as indicated on the appliance label supplied with the appliance. For use with different gas the appliance must be converted.

For the pressure regulator conversion follow the instructions below:

• Disconnect all electrical power, at the main circuit breaker

or fuse box.

• Shut off the gas supply to the cooktop by closing the manual

shut-off valve.

• Adjust the pressure regulator, by following the instruction

(see ﬁgure)

1. Unscrew the regulator cap

2. Unscrew the plastic conversion plug from the cap turn

over and screw back (wide section away from cap for LP and against cap for NG) see ﬁgures below.

3. Replace the regulator cap ensuring gasket is in place.

of plug is suitable for the gas

6 - Conversion for LP or NG Gas

INJECTORS POSITION

NG- DUAL FLAME RING 30”

SIMMER 72

MAIN FLAME 180

180

175

210

SIMMER 72

MAIN FLAME 180

NG- DUAL FLAME RING 36”

180 180

SIMMER 72

MAIN FLAME 180

SIMMER 72

200

230

MAIN FLAME 180

* depending on the model

180

MAIN FLAME 180

6 - Conversion for LP or NG Gas

INJECTORS POSITION

LP- DUAL FLAME RING 30”

SIMMER 50

MAIN FLAME 105

105

110

125

SIMMER 50

MAIN FLAME 105

LP- DUAL FLAME RING 36”

105 105

SIMMER 50

MAIN FLAME 105

SIMMER 50

120

140

MAIN FLAME 105

105

MAIN FLAME 105

6 - Conversion for LP or NG Gas

Low Flame Adjustment

DANGER

Lighting gas burners with a match is dangerous. You should match light the burners only in an emergency.

Light a match and hold the ﬂame near the burner you want to light. Wooden matches work best. Push in and turn the control knob slowly. Be sure you are turning the correct knob for the burner you are lighting.

NOTE: If the burner does not light within ﬁve seconds, turn the

knob off and wait one minute before trying again.

CAUTION

If you attempt to measure the inner cone of the ﬂame, please use caution. Burns could result.

This appliance is shipped from the factory with low and medium ﬂame settings adjusted. If further adjustment is necessary, proceed as follows:

Adjustment for Burners with one or two ﬂame rings:

4. Insert a slender, thin-blade screwdriver into the recess behind the control knob (A or B) and engage blade with slot in adjusting screw.

5. Turn adjusting screw to set ﬂame size:

• clockwise to reduce

• counterclockwise to increase

6. Replace control knob when adjustment is completed.

Adjustment for Lower Oven Burner:

1. Light burner and set control knob for low ﬂame.

2. Remove control knob from valve stem.

Conversion from natural gas to liquid gas

3. insert the screwdriver in the hole in the front wall of the instrument panel and turn regulation screw A clockwise.

Conversion from liquid gas to natural gas

4. Light the oven with thermostat set to 250 °C for at least 1015 minutes.

Then, turn the thermostat to the minimum position and turn the bypass screw A counterclockwise until you see a reduced by stable ﬂame.

1. Light burner and set control knob for low ﬂame.

2. Remove control knob from valve stem.

3. Remove knob seat from control panel.

ADJUSTMENT FOR COOKTTOP BURNERS

ADJUSTMENT FOR LOWER OVEN BURNER

NOTE: Check that the ﬂame does not go out when the door of the

oven is opened and closed repeatedly. If the ﬂame goes out, slight increase the minimum regulation setting.

5. Replace control knob when adjustment is completed.

Proper adjustment will produce a stable, steady blue ﬂame of minimum size. The ﬁnal adjustment should be checked by turning the knob from high to low several times without extinguishing the ﬂame. This adjustment, at low setting, will automatically provide the proper ﬂame size at medium setting. After Conversion steps have been completed, check the appearance of each burner’s ﬂame at the HI and LO settings, if the ﬂames appear too large or too small review each step to make sure it was completed correctly.

NOTE: To obtain the correct minimum setting with LP gas, turn

clockwise tightening the valve(s) fully with the thin-blade screwdriver into the recess behind control knob (A and / or B).

6 - Conversion for LP or NG Gas

Electric Gas Ignition

The gas burners use an electric ignition device located near each burner ensures burners ignite automatically.

ELECTRIC IGNITION

The Burner Flames

Turn each burner on. Flames should be blue in color with no trace of yellow. The burner ﬂames should not ﬂutter or blow away from the burner The inner cone of the ﬂame should be between 1/2” and 3/4” long.

BURNER FLAMES

BURNER

1/2” to 3/4”

BURNER

1/2” to 3/4”

See Use & Care manual for better explanation and its control.

7 - Electrical Requirements

General Information

This appliance must be supplied with the proper voltage and frequency and connected to an individual, properly grounded branch circuit, protected by a circuit breaker or fuse having amperage as noted on the rating plate. We recommend you have the electrical wiring and hookup of your appliance connected by a qualiﬁed electrician. After installation, have the electrician show you where your main appliance disconnect is located. Check with your local utilities for electrical codes which apply in your area. Failure to wire your cooktop according to governing codes could result in a hazardous condition. If there are no codes, your appliance must be wired and fused to meet the requirements of the National Electrical Code, ANSI/NFPA No. 70 - Latest edition.

You can get a copy by writing:

National Fire Protection Association Battery march Park Quincy. MA 02269

In Canada your appliance must be wired and fused to meet the requirements of the Canadian Electrical Code. Be sure the installation of this product in a mobile home conforms with the Manufactured Home Construction and Safety Standard, Title 24 CFR, Part 3280. If this standard does not apply, you must follow the standard for Manufactured Home Installations, ANSI A225.1 and Manufactured Home Installations, Sites and Communities and ANSI/NFPA 501A or with local codes.

Electrical Connection

An adequate electrical supply and outlet must be used to operate the electrical parts of your appliance.

WARNING

Electrical Grounding Instruction Plug into a grounded 3 prong outlet.

- Do not remove ground prong.

- Do not use an adapter.

- Do not use an extension cord. Failure to follow these instructions can result in death, ﬁre, or

electrical shock.

You can get a copy of the Federal Standard by Writing:

Ofﬁce of Mobile Home Standards HUD Building 451 7th Street, S.W. Washington, D.C. 24010

LOCATION OF RATING PLATE

IMPORTANT

FOR PERSONAL SAFETY, THIS APPLIANCE MUST BE PROPERLY GROUNDED.

The power cord of this appliance is equipped with a 3-prong (grounding) plug which must be used with a properly grounded 3-hole outlet with a standard 120 Volt, 60 cycle AC household current. If you do not have a 3-hole grounded outlet, have a qualiﬁed electrician change your old one. A grounding adaptor will be needed to convert the old one until the outlet can be replaced. This method is only temporary, and a qualiﬁed electrician should test it to be sure it meets requirements.

Electrical Requirements

7 - Electrical Requirements

Do not under any circumstances cut or remove grounding prong from the appliance cord.

PLUG POWER SUPPLY CORD

Grounding prong

WARNING

• If cold water pipe is interrupted by plastic, non metallic gaskets, union connections or other insulating materials, DO NOT use for grounding.

• DO NOT ground to a gas pipe.

• DO NOT have a fuse in the NEUTRAL or GROUNDING circuit. A fuse in the NEUTRAL or GROUNDING circuit could result in an electrical shock.

• Check with a qualiﬁed electrician if you are in doubt as to whether the appliance is properly grounded.

• Failure to follow these instructions could result in serious injury or death.

CAUTION

Do not repair or replace any part of the appliance unless speciﬁcally recommended in the manual. All other servicing should be done by a qualiﬁed technician. This may reduce the risk of personal injury and damage to the appliance. Never modify or alter the construction of the appliance by removing panels, wire covers, screws, or any other part of the product.

Veuillez prêter attention à ces symboles que vous rencontrerez dans ce manuel :

TABLES DES MATIERES PAG E

1 -

Avertissement Spéciaux

Avant de Procéder à l’Installation Installation autocaravane Micro-maisons préfabriquées

Dimensions et Dispositions pour la Découpe

2 -

Instructions d’installation des supports anti-bascules

Consignes d’installation

3 -

Instructions d’Installation

4 -

Conditions Requires Gaz

5 -

Vériﬁcation de la Pression Méthode de Test de Pression Raccordement du Gaz

Conversion Gaz PL ou Gaz Naturel

6 -

Conversion de l’Appareil pour Fonctionner au Gaz PL 15

Remplacez un injecteur (brûleur avec deux anneaux de ﬂamme)

Remplacez un injecteu (couronne de ﬂamme ou brûleurs)

Conversion des Appareils pour Une Utilisation avec Gaz Naturel

Conversion du régulateur de pression Position des Injecteurs Réglage Petite Flamme Réglage pour brûleurs avec un ou deux anneaux

de ﬂamme: Allumage à gaz électrique Les Flammes du Brûleur

Conditions Requises Electricité

7 -

Information Général Branchement Electrique Requises Electricité 24

13 13 14

15 18 18

19 21

21 22 22

DANGER

2 2 2

Si vous ne suivez pas IMMEDIATEMENT ces instructions, vous courez le risque de mourir ou d’être sérieusement blessé.

AVERTISSEMENT

Ce symbole signiﬁe que la sécurité est en danger. Il signale les risques potentiels qui peuvent entraîner la mort ou des blessures à l’opérateur ou aux autres. Si vous ne suivez pas ces instructions à la lettre, vous courez le risque de mourir ou d’être sérieusement blessé.

BIEN LIRE CES INSTRUCTIONS ET LES CONSERVER.

À l’installateur :

Laissez ces instructions avec l’appareil.

Au client :

Gardez ces instructions comme référence future.

AVERTISSEMENT

Le respect minutieux des indications fournies dans ce manuel est indispensable pour éviter le risque de feu ou d’explosion susceptible d’endommager les biens et les produits et de provoquer des blessures, voire même la mort. Ne pas stocker ou utiliser de l’essence ou d’autres liquides inﬂammables à proximité de cet appareil ou de tout autre appareil électroménager.

IMPORTANT: Gardez ces instructions pour une utilization

d’inspection électrique locale

INSTALLATEUR: Veuillez laisser ce manuel au propriétaire

pour de futures références.

PROPRIETAIRE: Veuillez garder ce manuel pour de futures

références.

LEXIQUE: NG - Gaz naturel LP - Propane liquide

1 - Avertissement Spéciaux

INSTRUCTION IMPORTANT

Veuillez lire les instructions avant toute utilisation.

Il est de votre responsabilité d’installer l’appareil correctement. Conﬁez l’installation de cette cuisinières à un technicien qualiﬁé.

AVERTISSEMENT

- Respecter les règlements et ordonnances en vigueur.

- Avant l’installation de la cuisinière, noter le modèle et les numéros de série. Les deux numéros se trouvent sur la plaque de données dans la position indiquée dans la ﬁgure ci-dessous.

POSITION DE LA PLAQUE SIGNALÉTIQUE

Standard National Américain, à la Réglementation Nationale Essence Gaz ANSI Z223.1 – NFPA 54 dernière édition** ou CAN/CGA-149.2 dernière édition***.

Vous pouvez demander une copie des standards répertoriés à: ** National Fire Protection Association One Batterymarch Park

Quincy, Massachusetts 02269

*** CSA International 8501 East Pleasant Valley Rd. Cleveland,

OH 44131 – 5575

NOTE: Cette cuisinières est fabriquée pour fonctionner au

gaz naturel*.

Si elle doit être raccordée au gaz propane/PL,

ffectuez la conversion en suivant les instructions rapportées dans le kit de conversion gaz fourni avec les explications.

Une canalisation de fourniture de gaz correcte doit

être disponible. Voir «Conditions requises fourniture gaz».

WARNING

Avant de raccorder le dispositif à la ligne d’amenée du gaz, vériﬁer que le type de gaz est réglé correctement. Le type de gaz programmé et envoyé de l’usine est indiqué sur la plaque signalétique.

Avant de Procéder à l’Installation

• Vériﬁez l’endroit où la cuisinières sera installée. La table de cuisson ne doit pas se trouver dans une zone de courants d’air forts, par exemple de fenêtres ou de portes ni près de calorifères ou de ventilateurs.

• L’appareil doit nécessairement être relié à la terre. Voir «Conditions requises électricité».

• Veuillez vous assurer que l’installation électrique est adéquate et conforme à la Réglementation Électrique Nationale ANSI/NFPA 70 – dernière édition** ou à la Réglementation Électrique du Canada, C22.1 – 1982 et C22.2 N° 01982 (ou dernière édition)*** et à tous les règlements et ordonnances en vigueur localement.

• Assurez-vous que le raccordement de gaz est conforme aux règlements et ordonnances en vigueur localement. En l’absence de règlements locaux, l’installation doit être conforme au

Installation autocaravane

L’installation de cette table de cuisson doit être conforme aux Normes de Construction et de Sécurité des Habitations, titre 24 CFR, Partie 3280 (jadis la Norme Fédérale pour la Construction et la Sécurité des Autocaravanes; titre 24HUD partie 280); ou lorsque de telles normes ne sont pas applicables, la Norme pour les Installations des Habitations (Emplacements, Communautés et Structures Habitations), ANSI 225.1 - dernière édition ou aux réglementations locales.

Au Canada, l’installation de cette table de cuisson doit être conforme aux normes en vigueur CAN/CSA-Z240 - dernière édition ou aux réglementations locales.

Micro-maisons préfabriquées

L’installation de ces dispositifs conçus pour micro-maisons préfabriquées doit se faire conformément aux réglementations nationales ou autres ou, à défaut, à la norme en matière de micro-maisons préfabriquées ANSI A119.5.

29 3/4” (75.8)

2 - Dimensions et Dispositions pour la Découpe

DIMENSIONS DU PRODUIT

Modèles de cuisinière 30” Modèles de cuisinière 36”

35 3/4” (91.0)

9" (22,8) [optionnel]

3" ( 7,6) [optionnel]

1" ( 2,5)

3/8” (1)

29 3/4” (75,6)

28 1/4” (719)

25 3/4” ( 65,4)

27 1/4” ( 69,1)

7” (17,9)

1 3/8” (3,5)

3 3/8” (8,5)

Max. 37 1/4” (94,7)

Min. 35 3/8” (89,8)

47 3/4” (121,4)

2 - Dimensions et Dispositions pour la Découpe

Dispositions pour la découpe

Min. 30” (76,2)

Jusqu’au bas

de la hotte

Min. 18” (45,7)

Min. 48” (122)

Minimum sur

combustibles en

l'absence de hotte

de ventilation**

Max.

Min. 18” (45,7)

13” (33)

Min. 6”

(15,2)

Bordure minimale de 2 po (5,1)

depuis le mur pour l’alimentation

en gaz ou électrique

** REMARQUE : Assurez-vous que votre installation est également conforme aux codes locaux et nationaux du bâtiment et de prévention contre les incendies.

ÉLECTRIQUE

GAZ

B B

4” 3/4 (12,3)

3” (7,6)

Min. 6”

(15,2)

*Position suggérée des équipements

Si la surface du mur arrière tout entier au-dessus de la cuisinière et au-dessous de la hotte n’est pas composée d’un matériau incombustible, la protection arrière accessoire de 9 pouces doit être utilisée.

*Consulter les réglementations locales pour les exigences exactes de localisation.

LARGEUR D’OUVERTURE A & C B

Cuisinière 30 po 30" (76.2) 6” (15.2)

Cuisinière 36 po 36" (91.4) 7” (17.8)

Sous la plaque de cuisson (36” [91.4 cm] et au-dessous)

• Installation à dégagement nul entre la construction combustible adjacente sous la surface de cuisson et les parties arrière et latérale de l’appareil.

ESPACE SUPPLÉMENTAIRES:

Remarque: Les distances par rapport aux matières non

combustibles n’entrent pas dans le cadre de l’ANSI Z21.1 et ne sont pas certiées.

La distance par rapport aux matériaux non

combustible doit respecter les réglementations locales ou, en l’absence de celles-ci, avec le « National Fuel Gas Code », ANSI Z223.1/ NFPA 54.

Pour une installation en îlot, maintenir une distance minimum de 6.3 cm (2 ½ po) entre le bord et le dos du comptoir et

7.6 cm (3 po) minimum sur les côtés du comptoir (voir vue

de dessus). Pour une installation sur un îlot, un espace de minimum 12” (30,5 cm) est nécessaire de l’arrière ou des côtés de la cuisinière pour le brûleur. L’installation de îlot ne fait pas partie de la norme ANSI Z21.1 portée et pas certié.

Dégagements minimums d’une construction:

Au-dessus de la surface de cuisson [au-dessus de 36 po (91.4 cm)]

• Côtés - 6 po (15.2 cm)

• Avec un dégagement latéral de 6 po (15.2 cm) ou moins,

INSTALLATION ÉBARBER

DOS

min 2 1/2” (6,3)

les placards muraux ne mesurant pas plus de 13 po (33 cm) de profondeur doivent se trouver à 18 po (45,7 cm) minimum au-dessus de la surface de cuisson

min 3” (7,6) min 3” (7,6)

• Les armoires murales juste au-dessus du produit doivent se trouver à 48 po (122 cm) minimum au-dessus de la surface de cuisson

• Arrière - 0 po avec dosseret de 9 po ou étagère supérieure; 0 po avec paroi arrière non combustible.

2 - Dimensions et Dispositions pour la Découpe

Instructions d’installation des supports anti-bascules

Avant de déplacer la cuisinière, protégez tout plancher ﬁni et ﬁxez la (les) porte(s) du four en position fermée pour éviter tout dommage.

Disposition de hotte d’extraction:

Il est recommandé d’installer ces cuisinières en conjonction avec une hotte à évacuation appropriée en hauteur. En raison de la capacité thermique élevée de cet appareil, une attention particulière doit être prêtée à l’installation de la hotte et des conduits pour s’assurer qu’elle respecte les codes du bâtiment locaux. Une hotte avec une zone de capture appropriée et capable d’au moins 450 cfm est suggérée pour évacuer efﬁcacement les odeurs, la vapeur et la chaleur. Le choix d’installer une hotte de cfm inférieure ou conﬁgurée pour la recirculation peut compromettre l’élimination efﬁcace des facteurs susmentionnés.

Remarque : certains codes de bâtiment locaux / nationaux

exigent l’installation de systèmes d’air d’appoint pour les hottes au-dessus d’un certain seuil de cfm (300 cfm est typique).

Il est de votre responsabilité de comprendre et

de respecter les exigences locales en matière de gaz, d’électricité et de ventilation où ces appareils sont installés.

AVERTISSEMENT

Les rideaux d’air ou les hottes de cuisinières qui projettent un courant d’air descendant vers la table de cuisson, ne doivent pas etres utilises avec des appareils à gaz, sauf si la hotte et l’appareil ont ete concus, testes et repertories par un laboratoire d’essai independant pour pouvoir fonctionner conjointement. Il faut prévoir les dégagements ci-dessous par rapport aux surfaces horizontales qui se trouvent au-dessus de la cuisinière. Le non-respect de cette consigne pourrait présenter un risque d’incendie.

• Pour les installations dépourvues de hotte, prévoyez un espace minimum de 48” (122) entre l’appareil et tout élément inﬂammable situé au-dessus de celui-ci.

• Il est possible d’installer une hotte spéciale à proximité d’éléments horizontaux inﬂammables dans la mesure où celle-ci dispose d’une fonction de mise en marche automatique.

• Pour obtenir les spéciﬁcations relatives aux espaces d’autres installations pourvues d’une hotte, veuillez vous reporter aux instructions fournies avec celle-ci

AVERTISSEMENT

Risque de basculement

Un enfant ou une personne adulte peut faire basculer la cuisinière, ce qui peut causer un décès. S’assurer que le dispositif antibascule est réengagé lorsque la plage est déplacée. Ne pas faire fonctionner la cuisinière si la bride antibasculement n’est pas installée et engagée. Le non-respect de ces instructions peut causer un décès ou des brûlures graves aux enfants et aux adultes.

Pour vériﬁer que la bride antibasculement est bien installée et engagée :

• Faire glisser la cuisinière vers l’avant.

• Vériﬁer que la bride antibasculement est bien ﬁxée au plancher ou au mur.

• Faire de nouveau glisser la cuisinière vers l’arrière de sorte que le pied de la cuisinière se trouve sous la bride antibasculement.

• Voir les instructions d’installation pour plus de détails.

Bride antibasculement

Pied de la cuisinière

ATTENTION

Ces cuisinières pèsent plus de 180 kg. Aﬁn d’éviter tout risque de blessure ou d’endommagement de l’appareil et compte tenu du poids et de la taille de la cuisinière: DEUX PERSONNES SONT NÉCESSAIRES POUR UNE INSTALLATION ADÉQUATE DES CUISINIÈRES.

2 - Dimensions et Dispositions pour la Découpe

INSTALLATION DE LA BRIDE ANTI-BASCULEMENT

ANCRAGE AU MUR

PAROI LATÉRALE

DE L'ARMOIRE

ÉGALITÉ

ANTIBASCULEMENT

MUR

ARRIÈRE

SUPPORT

Pour les constructions en ciment ou béton: Vous devez utiliser les éléments ﬁxationappropriés (non fournis). Fixez le support sur le sol et/ou le mur à l’aide les 4 vis à bois (fournies).

Le support anti-basculement devrait être inséré dans l’ouverture de l’équerre antibasculement sur la cuisinière.

3 - Consignes d’installation

Tuyau métallique flexible d’alimentation de gaz agréé CSA de 1,58 cm de diamètre et d’une longueur maximale de 1,5 m (5 pieds) (Longueur maximum de 90 cm (3 pieds) dans le

ayant déjà été utilisé.

AVERTISSEMENT

• Risque du fait du poids excessif Soyez à deux personnes ou plus pour porter et installer la

cuisinières. Sinon, vous risquez de vous blesser au dos ou de subir d’autres blessures.

• Risque de coupure Méﬁez-vous des bords tranchants et des extrémités du

polystyrène lorsque vous portez le produit. Sinon, vous risquez de vous couper ou de vous faire légèrement mal.

Ne pas boucher le ﬂux d’air de combustion au niveau de l’ouverture de ventilation du four ni au-dessous du panneau frontal inférieur de la cuisinière. Éviter de toucher

les ouvertures de ventilation ou les surfaces voisines car ces surfaces pourraient se réchauffer pendant que le four est en service. L’air frais est indispensable pour une bonne combustion au brûleur.

NE JAMAIS couvrir les fentes, les trous ou les passages du four, ni couvrir une grille de papier aluminium. Ceci obstrue le débit d’air dans le four et peut causer un empoisonnement au monoxyde de carbone. Les doublures en aluminium peuvent aussi causer un risque d’incendie

LES OUTILS DONT VOUS AUREZ BESOIN

CHOIX DE LA POSITION DE LA CUISINIÈRE

Choisissez attentivement l’emplacement d’installation de la cuisinière. La cuisinière doit être positionnée pour être utilisée dans la cuisine, mais loin des courants d’air. Une porte ou une fenêtre ouvertes, l’air mis en mouvement par les ventilateurs de chauffage/climatisation peuvent causer des courants d’air forts.

NOTE IMPORTANTE

Si vous installez la cuisinière contre une surface combustible, veillez à prévoir un minimum de rehausse. Respectez toutes les distances par rapport aux surfaces combustibles qui sont indiquées dans les pages précédentes

Avant de déplacer la cuisinière, protégez le sol et ﬁxez la porte du four en position fermée aﬁn de prévenir tout dommage.

Évitez absolument de soulever ou de porter la cuisinière en la tenant par la poignée de la porte.

Pour éliminer le risque de brûlure ou d’incendie à cause d’une surchauffe de la surface des unités, évitez de placer une armoire de rangement au-dessus de l’unité. Si vous avez une armoire au-dessus de la cuisinière, vous pouvez réduire le risque en installant à une certaine distance au-dessous de la partie inférieure de l’armoire un écran de protection qui projette horizontalement.

Avant de commencer l’installation, enlevez les matériaux d’emballage et les manuels d’explication sur la table de cuisson; puis retirez du manuel d’explication, les instructions concernant l’installation et lisez-les avec attention.

MATÉRIEL FOURNI

Support antidérapant, équerre et vis

Régulateur de

Pression appareil

Adaptateur de raccord évasé

Joint

d’étanchéité

MATÉRIEL FOURNI (non fourni)

Scellant à joint

Raccords de tuyau

Clapet de fermeture

Toutes les ouvertures à travers le plancher ou le mur où la cuisinière sera installée doivent être scellées.

Massachusetts uniquement) NOTE: procurez-vous un tuyau flexible neuf, n’utilisez pas un tuyau

4 - Instructions d’Installation

Ne faites pas basculer la cuisinière sur le côté lors de l’installation des pieds.Les côtés ne sont pas conçus pour supporter le poids de la cuisinière et se plient. Tout dommage résultant d’un basculement ne sera pas couvert par la garantie. Suivez la méthode décrite dans le manuel d’installation fourni.

ÉTAPE 2

Ouvrez le dessus (2) et retirez les accessoires (3), puis soulevez le fourreau de carton (4).

ÉTAPE 1

Coupez les rubans (1) et retirez les instructions d’installation du dessus de la cuisinière et lisez-les attentivement avant de commencer.

ATTENTION

Tenez-vous à distance. Les extrémités des bandes coupées pourraient se retourner contre vous.

4 - Instructions d’Installation

ÉTAPE 3

Prenez les instructions d’installation (5) présentes sur la cuisinière et lisez-les attentivement avant de commencer.

ÉTAPE 5

Faites glisser vers l’arrière un peu plus (9), en plaçant les pieds arrière sur le sol, puis montez les pieds avant (10) avec cette position inclinée supportés par les pieds arrière et le patin de protection.

ÉTAPE 4

Faites glissez la cuisinière juste assez pour permettre aux pieds arrière de prendre appui.

ÉTAPE 6

Retirez la base tout en soutenant l’avant de la cuisinière (11) et abaissez vers le sol d’une manière contrôlée (12).

4 - Instructions d’Installation

ÉTAPE 7

Dans ce cas, il est nécessaire de déplacer la cuisinière ; en utilisant l’emballage en mousse et/en carton (13), replacez-les autour de la cuisinière de façon stratégique pour protéger les surfaces ﬁnies de la cuisinière d’un contact avec le transpalette et tous les rubans autour de l’appareil (14). Dans le cas de cuisinières plus petites, vous pouvez utiliser cette technique pour décoller la cuisinière du patin et installer les pieds (15). Inclinez la cuisinière pour abaisser les roues du transpalette et décoller du patin anti-dérapant. Placez les patins de la machine sur le sol sur les côtés gauche et droit de l’ouverture lorsque vous placez l’appareil dans la position ﬁnale pour protéger le sol. Le(s) porte(s) du four ajoute(nt) au poids global de la cuisinière, vous pouvez trouver utile de retirer les portes lorsque vous déplacez la cuisinière sur une distance importante. Référezvous aux manuels d’instruction pour savoir comment retirer et réinstaller les portes.

ÉTAPE 8

Installez la protection arrière (si fournie) à l’aide des trois vis à l’arrière. Dans certains cas, ce sera une protection arrière accessoire qui a été commandée séparément plutôt que celle qui était incluse avec la cuisinière. Référez-vous aux instructions incluses avec tout accessoire pour des exigences d’installation spéciﬁque.

3”9”

ÉTAPE 9

Après avoir terminé les branchements électriques et de gaz (voir les instructions incluses), mesurez les quatre coins dans la zone découpée pour vériﬁer si le sol est à niveau. Réglez les pieds de mise à niveau à la hauteur désirée et assurezvous que la cuisinière est à l’horizontale. Tournez la section inférieure de chaque pied en sens anti-horaire pour élever le pied et dans le sens horaire pour l’abaisser. Assurez-vous que le sol est protégé. Faites glisser l’appareil en place en vous assurant d’engager le support anti-inclinaison.

4 - Instructions d’Installation

ÉTAPE 10

Accrochez les languettes en bas du coup de pied dans les emplacements sur les deux côtés du cadre et faites le pivoter jusqu’à ce que les aimants en haut du coup de pied établissent le contact et mettez-la en place de façon ferme.

POSITION OUVERT

ALIMENTATION EN GAZ

VERS L’APPAREIL

5 - Conditions Requires Gaz

LE RACCORDEMENT À LA CONDUITE DE GAZ DOIT ÊTRE EFFECTUÉ PAR UN TECHNICIEN D’ENTRETIEN QUALIFIÉ OU UN INSTALLATEUR DE GAZ.

La vériﬁcation de fuites de l’appareil doit être effectuée par l’installateur selon les instructions données. Vous devez installer les pièces de raccordement fournies indiquées ici au collecteur principal de gaz de l’appareil. Les problèmes résultant de la non application de ceci ne seront pas couverts par la garantie. Ne pas installer le régulateur de pression en contre-courant car le gaz ne passera pas correctement. Vériﬁer que la ﬂèche à l’arrière pointe en direction du ﬂux de gaz. Les pièces nécessaires pour le raccordement à l’alimentation en gaz sont de la responsabilité de l’installateur/du propriétaire

Appareil

Régulateur de

pression

de l’appareil

Adaptateur

raccordement

brûleur

Joint

ATTENTION

Utiliser du ruban Téﬂon adapté pour les applications avec gaz sur tous les raccords ﬁletés. Ne pas trop serrer le raccord au collecteur. Cela pourrait endommager le joint et causer des fuites.

AVERTISSEMENT

Si la conduite fournissant le régulateur de pression de l’appareil a une pression de plus de 14 pouces C.E. (pour n’importe quel gaz), il est nécessaire d’installer un régulateur externe sur la conduite de gaz, en avant du régulateur de l’appareil, aﬁn de réduire la pression à 14 pouces C.E. ou moins. Si vous ne le faisiez pas, vous risqueriez des dysfonctionnements de l’appareil et des dommages.

Notes importantes pour le raccordement à la canalisation du gaz

L’appareil et son robinet individuel de fermeture du gaz doivent être débranchés des canalisations de gaz durant toute vériﬁcation de pression de ce système, à des pressions de test allant au-delà de ½ psi (3,5 kPa). Vous devez également isoler l’appareil des canalisations de gaz en fermant le robinet individuel de fermeture du gaz, lors de toute vériﬁcation de test égales ou inférieures à ½ psi (3,5 kPa).

ROBINET D’ARRET DU GAZ

Toutes les canalisations, sauf celles spéciﬁées diversement, doivent utiliser du Filetage Conduite National normal (N.P.T.). Pour tous les raccordements de conduite, utilisez un compound de joint de conduite homologué résistant à l’action du gaz PL.

Cet appareil est conçu pour être utilisé avec le régulateur de pression du gaz qui vous est fourni. Il doit être installé sur la canalisation, en avant de l‘entrée du tuyau de gaz. Il est préréglé pour fonctionner au gaz naturel et doit être converti, comme décrit en ‘’Conversion Gaz’’, s’il doit fonctionner au gaz PL.

Cet appareil est conçu pour fonctionner à une pression de 5 pouces de colonne d’eau sur le gaz naturel ou s’il fonctionne au gaz PL (propane ou butane) à une pression de 10 pouces de colonne d’eau. Bien s’assurer que cet appareil est livré et équipé avec le type de gaz pour lequel il a été conçu. Cet appareil a été réglé en usine pour fonctionner au gaz naturel. Si pour une raison ou une autre, vous deviez utiliser un autre type de gaz, n’essayez pas de faire fonctionner la cuisinièr avec le gaz différent mais appelez un technicien spécialisé qui effectuera tous les réglages de conversion décrits en ‘’Conversion Gaz’’. Le gaz naturel doit arriver au régulateur de pression de l’appareil à une pression de conduite entre 6 et 14 pouces de colonne d’eau ou si converti au gaz PL entre 11 et 14 pouces.

EXIGENCES D’ALIMENTATION EN GAZ

GAZ NATUREL CE (Colonne d’eau)

Indicateur de Pressure 5 po (12.5 mb) Pression min. de la conduite 6 po (15 mb) Pression max. de ligne 14 po CE (34.9 mb),

0.5 lb/po² ( 3.5 kPa)

GAZ PL CE (Colonne d’eau)

Indicateur de Pressure 10 po (25 mb) Pression min. de la conduite 11 po (27.4 mb) Pression max. de ligne 14 po CE (34.9 mb),

0.5 lb/po² ( 3.5 kPa)

5 - Conditions Requires Gaz

ENDROIT DE LA PLAQUE DE GAZ

IMPORTANT

Vériﬁcation de la Pression

Vous devez isoler l’appareil des canalisations de gaz en fermant le robinet individuel de fermeture du gaz lors de tout test de pression du système de canalisation de gaz à des pressions de test égales ou inférieures à ½ psig (3.5kPa). Cet appareil et son robinet individuel de fermeture du gaz doivent être débranchés des canalisations de gaz durant tout test de pression de ce système à des pressions de test allant audelà de ½ psig (3.5kPa). Lorsque vous vériﬁez la fonction du régulateur de l’appareil, bien vous assurer que le gaz naturel est fourni à une pression entre 6 et 14 pouces de colonne d’eau et si converti au gaz PL entre 11 et 14 pouces.

LE TEST DE PRESSION SOIT ETRE EFFECTUE EN EMPLOYANT LA ZONE DE FILETAGE DE L’INJECTEUR

VUE EXPLOSÉE BRÛLEUR DOUBLE

NE JAMAIS RÉUTILISER DE VIEUX RACCORDS POUR INSTALLER CET APPAREIL.

Aﬁn de limiter les fuites de gaz possibles, appliquez un ruban adhésif téﬂon ou un compound de ﬁletage homologué pour l’emploi avec du gaz naturel ou du gaz PL sur tous les raccords ﬁletés. Appliquez un ﬂuide non-corrosif de détection de fuite sur tous les joints et raccords de la conduite de gaz entre le robinet de fermeture du gaz et l’entrée de la table de cuisson. Vériﬁez qu’il n’y a pas de fuites! Des bulles qui se forment autour des joints et des raccords indiquent la présence d’une fuite. Dans ce cas, fermez le robinet de fermeture du gaz, serrez les raccords, ouvrez à nouveau le robinet de fermeture et vériﬁez s’il y a encore des fuites. Ne jamais vériﬁer s’il y a des fuites avec une ﬂamme directe.

NE JAMAIS SERRER À PLUS DE 35 ft Ibs (pieds livre) DE TORSION.

CAUTION

N’essayez pas de raccorder le connecteur ﬂexible directement à un tuyau ﬁleté extérieur. Il est nécessaire d’utiliser des adaptateurs évasés. Pour Massachusetts Installations :

1. La vanne de fermeture doit être un robinet à gaz à poignée en T.

2. Le connecteur gaz ﬂexible ne doit pas avoir plus de 36 pouces de long.

3. L’installation dans une chambre ou une salle de bains n’est pas permise si l’unité n’est pas à évent direct.

VUE EXPLOSÉE BRÛLEUR SIMPLE

Méthode de Test de Pression

• Enlevez la grille et le chapeau du brûleur (1).

• Enlevez le diffuseur aluminium de gaz (2).

• Enlevez les injecteurs temporaires (A).

• Connectez l’instrument de test sur la zone de ﬁletage du porte-injecteur(M6x0.75).

• Vériﬁez si la table de cuisson a une pression correcte.

• Fixez l’injecteur enlevé pour le test et replacez les pièces dans leur bonne position.

5 - Conditions Requires Gaz

Raccordement du Gaz

• Taraudez le régulateur de pression de l’appareil à l’aide des deux extrémités mâles de ½’’ en dotation avec cet appareil.

• Assemblez le régulateur de pression aux ﬁletages d’entrée du tuyau de gaz avec le joint en dotation. Sur le régulateur, vous pouvez voir une ﬂèche indiquant le bon sens de circulation du gaz. Assurez vous que le régulateur de l’appareil est bien installé avec la ﬂèche pointée vers l’entrée du tuyau de gaz;

• Raccordez au tuyau de gaz, un robinet de fermeture qui soit facile d’accès pour ouvrir ou fermer l’arrivée de gaz à l’appareil.

• Installez un emmanchement entre le régulateur et le robinet de fermeture pour compléter le raccordement.

• Bien vériﬁer que tous les joints de raccordement sur la conduite de gaz sont étanches.

• Une fois le raccordement à la table de cuisson effectué, bien vériﬁer l’alignement des soupapes pour être sûr que le tuyau n’a pas bougé.

AUTRES POSSIBILITÉS DE RACCORDEMENT DE L’APPAREIL À UNE CONDUITE DE GAZ UN TECHNICIEN D’ENTRETIEN QUALIFIÉ OU UN INSTALLATEUR FOURNISSEUR DE GAZ DOIVENT EFFECTUER LE RACCORDEMENT DU GAZ. La recherche de fuites possibles sur l’appareil doit être réalisée par l’installateur selon les instructions données.

Vous pouvez utiliser un connecteur d’appareil en métal ﬂexible récemment certiﬁé A.G.A pour raccorder cet appareil à la conduite de gaz. Le connecteur doit avoir un diamètre interne d’au moins ½ NPT nominal et n’être pas plus long que 5 pieds. Il faut un adaptateur raccord évasé de ½’’ NPT x ½’’ à chaque extrémité du connecteur ﬂexible. Si vous utilisez un connecteur ﬂexible, veillez à ce que le régulateur de pression de l’appareil ainsi que le robinet de fermeture soient solidement raccordés à une autre conduite rigide permanente (la conduite de gaz ou le tuyau de l’appareil) de façon à être physiquement ﬁxe.

ATTENTION

N’essayez pas d’attacher directement le connecteur ﬂexible à un ﬁletage de tuyau externe. Le branchement requiert des adaptateurs de raccord évasés

Pour des installations Massachusetts:

1. Le robinet de fermeture doit être un robinet de gaz à «T»

2. La longueur du connecteur de gaz ﬂexible ne doit pas dépasser 36 pouces

3 N’est pas approuvé pour être installé dans des chambres

ou une salle de bain sauf si la pièce est ventilée directement.

ADAPTATEUR D’UNION ÉVASÉ

RACCORD GAZ

RÉGULATEUR DE PRESSION APPAREIL

ADAPTATEUR D’UNION ÉVASÉ

JOINT

ADAPTATEUR D’UNION ÉVASÉ

CONNECTEUR D’APPAREIL FLEXIBLE (5 PIEDS MAX.)

ROBINET DE FERMETURE TUYAU

JOINT

ADAPTATEUR D’UNION ÉVASÉ

CONNECTEUR D’APPAREIL FLEXIBLE (5 PIEDS MAX.)

RÉGULATEUR DE PRESSION APPAREIL

ROBINET DE FERMETURE TUYAU

6 - Conversion Gaz PL ou Gaz Naturel

Conversion de l’Appareil pour Fonctionner au Gaz PL

AVERTISSEMENT

La conversion au gaz propane doit être effectuée par UN TECHNICIEN D’ENTRETIEN AUTORISÉ (ou un autre centre

autorisé) selon les instructions du fabricant et les normes et réglementations des autorités de juridiction. Le non-respect de ces instructions peut entraîner des blessures graves ou des dommages à la propriété. Le centre autorisé ayant effectué la conversion s’en assume la responsabilité.

ATTENTION

Avant de procéder à la conversion, couper l’alimentation en gaz de l’appareil avant de couper l’alimentation.

Cet appareil a été prédisposé en usine pour fonctionner au gaz naturel. Pour le convertir au gaz PL (propane ou butane), vous devez effectuer chacune des modiﬁcations suivantes:

Étiquette de conversion de gaz (aluminium) à placer à l’arrière de l’appareil, en proximité de la plaque signalétique, à conversion effectuée;

VUE EXPLOSÉE DU BRÛLEUR

Remplacez un injecteur (une couronne de ﬂamme ou brûleurs)

Remplacez un injecteur (brûleur avec deux anneaux de ﬂamme)

1. Enlevez les grilles et les bagues de brûleur

2. Enlevez le diffuseur de gaz en aluminium

3. Enlevez les trois vis du diffuseur de gaz pour cuisson douce (1)

4. Enlevez les deux vis du couvercle de l’injecteur (2)

5. Desserrez l’injecteur (A) en tournant la clé à douille de 9-32” (7 mm) dans le sens inverse des aiguilles d’une montre

6. Desserrez l’injecteur (B) en tournant la clé polygonale de 9-32” (7 mm) dans le sens inverse des aiguilles d’une montre

7. Installez les injecteurs fournis avec les appareils sur le brûleur approprié. Les injecteurs ont un petit numéro gravé sur le côté, ces chiffres codent le diamètre de l’oriﬁce et l’emplacement correct du brûleur (consulter les illustrations à la section “Position des injecteurs”).

8. Tournez dans le sens des aiguilles d’une montre pour serrer (couple de serrage 15 à 20 inch-lbs)

9. Replacez les pièces suivantes dans l’ordre inverse

10. Gardez les injecteurs enlevés des appareils pour un usage postérieur.

1. Enlevez les grilles et les bagues de brûleur.

2. Enlevez le diffuseur de gaz en aluminium

3. Desserrez l’injecteur en tournant le tournevis à douille de 9-32” (7 mm) dans le sens inverse des aiguilles d’une montre

4. Installez les injecteurs fournis avec les appareils sur le brûleur approprié. Les injecteurs ont un petit numéro gravé sur le côté, ces chiffres codent le diamètre de l’oriﬁce et l’emplacement correct du brûleur (voir 19)

5. Tournez dans le sens des aiguilles d’une montre pour serrer (couple de serrage 15 à 20 inch-lbs)

6. Replacez toutes les pièces en suivant l’ordre inverse.

7. Gardez les injecteurs enlevés des appareils pour un usage postérieur

EXPLODED VIEW SINGLE BURNER

6 - Conversion Gaz PL ou Gaz Naturel

Remplacement injecteur (brûleur inférieur four)

1. Enlever la plaque de couverture du brûleur.

2. Déconnecter le capteur de chaleur et la bougie d’allumage.

3. Enlever la vis ﬁxant le brûleur du four et retirer le brûleur du support.

4. Enlever le gicleur à l’aide d’un tourne-écrou 9-32” (7 mm) tourné dans le sens antihoraire.

5. Installer les injecteurs fournis avec des appareils dans le brûleur correspondant. Sur les injecteurs, on trouve un numéro imprimé en petit sur le côté ; ce numéro correspond au diamètre de l’oriﬁce et à la position correcte sur le brûleur (voir ﬁgure « Position injecteurs»).

6. Tourner dans le sens horaire pour serrer (serrer à 15-20 inch-lbs)

7. Remettre en place tous les éléments en

procédant dans l’ordre inverse. Mettre de côté les injecteurs démontés des appareils pour toute

6 - Conversion Gaz PL ou Gaz Naturel

utilisation future éventuelle.Remplacement injecteur (brûleur grill du four)

1. Enlever la porte en procédant de la façon décrite au paragraphe «Démontage porte».

2. Enlever les vis ﬁxant le brûleur du grill et retirer le brûleur du support.

4. Installer les injecteurs fournis avec des appareils dans le brûleur correspondant. Sur les injecteurs, on trouve un numéro imprimé en petit sur le côté ; ce numéro correspond au diamètre de l’oriﬁce et à la position correcte sur le brûleur (voir ﬁgure « Position injecteurs»).

3. Enlever le gicleur à l’aide d’un tourne-écrou 9-32” (7 mm) tourné dans le sens antihoraire.

5. Tourner dans le sens horaire pour serrer (serrer à 15-20 inch-lbs)

6. Remettre en place tous les éléments en procédant dans l’ordre inverse et en veillant à positionner correctement le brûleur.

7. Mettre de côté les injecteurs démontés des appareils pour toute utilisation future éventuelle.Procéder à la

conversion du régulateur de pression en prenant note de la position LP/Propane pour achever la conversion.

Après le remplacement des injecteurs, réglez la ﬂamme des brûleurs (voir ‘’Réglage de la ﬂamme basse’’). Vériﬁez l’apparence de chaque ﬂamme des brûleurs sur les réglages HI-LO, si la ﬂamme semble trop grande ou trop petite, vériﬁez si les étapes on bien été suivies correctement.

Avant de replacer le chapeau du regulateur, verifiez

position du branchement est appropriee pour la

6 - Conversion Gaz PL ou Gaz Naturel

Conversion des Appareils pour Une Utilisation avec Gaz Naturel

Si les appareils devaient être convertis pour une utilisation avec le gaz naturel, il faut effectuer chacune des modiﬁcations suivantes.

1. Commuter le régulateur de pression à la position NG conformément aux indications de la section “Conversion du régulateur de pression”.

2. Remplacez tous les injecteurs suivant l’étape décrite dans les pages précédentes, observez le chiffre gravé sur le côté, ce chiffre code le diamètre de l’oriﬁce et l’emplacement correct du brûleur (consulter les illustrations à la section “Position des injecteurs”).

3. Ajustez la ﬂamme du brûleur (voir “Réglage de la ﬂamme”).

Vériﬁez l’apparence de chaque ﬂamme de brûleur sur les réglages HI-LO, si la ﬂamme semble trop grande ou trop petite, vériﬁez que les étapes ont bien été suivies correctement.

Conversion du régulateur de pression

Le dispositif est conçu pour être utilisé avec du gaz NG ou LP. Le régulateur de pression de gaz est fourni. Il doit être installé sur la ligne d’amenée de gaz devant l’entrée du collecteur. Il est pré-réglé pour être utilisé avec le gaz indiqué sur l’étiquette du dispositif fourni avec l’appareil. Pour l’utilisation avec un gaz différent, il est nécessaire de convertir le dispositif.

Pour la conversion du régulateur de pression, suivez les instructions ci-dessous:

• Déconnectez tous les branchements électriques, au

disjoncteur principal ou à la boîte de fusible.

• Fermez l’alimentation de gaz à la table de cuisson en

fermant manuellement le robinet de retenue.

• Ajustez le régulateur de pression, en suivant les instructions

(voir ﬁgure)

1. Dévissez le couvercle du régulateur.

2. Dévissez la ﬁche d’alimentation de conversion en plastique du chapeau tournez et revissez (grande section retirée du chapeau pour gaz liquéﬁé et contre le chapeau pour le gaz naturel) (voir ﬁgure.

3. Remplacer le bouchon du régulateur en veillant à ce que le joint soit en place.

RÉGULATEUR DE PRESSION

GAZ NATUREL

BRANCHEMENT

que la conversion du gaz

CHAPEAU

JOINT

POSITION PROPANE

GAZ LIQUEFIE

REGULATEUR

DE PRESSION

6 - Conversion Gaz PL ou Gaz Naturel

POSITION DES INJECTEURS

NG- BRÛLEURS AVEC DOUBLE ANNEAU DE FLAMME 30”

FEUX DOUX 72

FLAMME PRINCIPALE 180

180

FEUX DOUX 72

FLAMME PRINCIPALE 180

175

210

NG- BRÛLEURS AVEC DOUBLE ANNEAU DE FLAMME 36”

180 180

FEUX DOUX

FLAMME PRINCIPALE 180

FEUX DOUX

200

230

FLAMME PRINCIPALE 180

* dépend du modèle

180

FLAMME PRINCIPALE 180

6 - Conversion Gaz PL ou Gaz Naturel

POSITION DES INJECTEURS

LP- BRÛLEURS AVEC DOUBLE ANNEAU DE FLAMME 30”

FEUX DOUX

FLAMME PRINCIPALE 105

105

FEUX DOUX

FLAMME PRINCIPALE 105

110

125

LP- BRÛLEURS AVEC DOUBLE ANNEAU DE FLAMME 36”

105 105

FEUX DOUX

FLAMME PRINCIPALE 105

FEUX DOUX

120

140

FLAMME PRINCIPALE 105

105

FLAMME PRINCIPALE 105

Réglage Petite Flamme

6 - Conversion Gaz PL ou Gaz Naturel

AVERTISSEMENT

Allumer des brûleurs à gaz avec une allumette est dangereux. Vous ne devriez allumer un brûleur avec une allumette que dans un cas urgent. Allumez une allumette et

tenir la ﬂamme près du brûleur que vous voulez allumer. Ce sont les allumettes en bois qui fonctionnent le mieux. Enfoncez et tournez le bouton lentement. Assurez- vous que vous tournez bien le bouton du brûleur que vous voulez allumer.

NOTE: Si le brûleur ne s’allume pas dans les 5 secondes,

remettez le bouton en position off, attendez une minute et ré-essayez à nouveau.

AVERTISSEMENT

Si vous essayez de mesurer le cône interne de la ﬂamme, faites attention. Vous pourriez vous brûler.

Cet appareil est prédisposé en usine pour une ﬂamme petite et moyenne et fonctionne au gaz naturel. Si d’autres réglages sont, veuillez procéder de la sorte:

Réglage pour brûleurs avec un ou deux anneaux de ﬂamme:

1. Allumez le brûleur et positionnez le bouton sur petite ﬂamme.

2. Enlevez le bouton de commande de la tige de la soupape.

3. Retirez la base du bouton du panneau de commande.

4. Introduire un tournevis ﬁn à pointe plate dans la fente au centre de la tige de la vanne (A ou B) et introduire la pointe dans la rainure de la vis de réglage.

5. Tournez la tige du centre pour ajuster la ﬂamme et déterminer sa taille.

• dans le sens des aiguilles d’une montre, vous réduisez la ﬂamme

• dans le sens contraire des aiguilles d’une montre, vous augmentez la ﬂamme

6. Replacez le bouton de commande en ﬁn d’opération.

Réglage pour brûleur inférieur four :

1. Allumer le brûleur et régler le bouton de contrôle sur la ﬂamme basse.

2. Enlever le bouton de contrôle de la tige de soupape.

Conversion de gaz naturel à gaz liquide

3. Introduire le tournevis dans l’oriﬁce qui se trouve sur le panneau frontal de l’instrument et tourner la vis de réglage

A dans le sens horaire.

Conversion de gaz liquide à gaz naturel

4. Allumer le four avec le thermostat réglé à 250 °C pendant au moins 10-15 minutes.

Tourner ensuite le thermostat sur la position minimum et tourner la vis de bypass A dans le sens antihoraire jusqu’à ce que la ﬂamme soit réduite et stable.

REMARQUE : Vériﬁer que la ﬂamme ne sort pas quand on

ouvre et on ferme la porte du four à plusieurs reprises. Si la ﬂamme sort, augmenter légèrement le réglage du minimum.

5. Une fois le réglage terminé, remettre en place le bouton de contrôle.

RÉGLAGE POUR BRÛLEURS TABLE DE CUISSON

RÉGLAGE POUR BRÛLEUR INFÉRIEUR FOUR

6 - Conversion Gaz PL ou Gaz Naturel

Un ajustement correct produira une ﬂamme bleue de taille minimum, stable et constante. Vériﬁez le réglage ﬁnal en tournant plusieurs fois le bouton de la position ﬂamme haute à ﬂamme basse sans que la ﬂamme ne s’éteigne. Ce réglage à position faible indiquera automatiquement la taille de la ﬂamme sur la position moyenne. Une fois que les étapes de conversion sont terminées, vériﬁez l’aspect de la ﬂamme de chaque brûleur en position HI et LO. Si les ﬂammes semblent trop larges ou trop hautes, revoir chaque étape aﬁn de vériﬁer qu’elles ont été exécutées correctement.

REMARQUE: Pour obtenir le réglage minimum correct avec le

gaz de PL, tourner dans le sens des aiguilles d’une montre en serrant totalement la vanne avec le tournevis plat dans la rainure au centre de la tige de vanne (A ou B).

Allumage à gaz électrique

Les brûleurs à gaz utilisent un appareil à allumage électrique situé près de chaque brûleur qui assure que les brûleurs s’allument automatiquement.

ALLUMAGE À GAZ ÉLECTRIQUE

Les Flammes du Brûleur

Allumez chaque brûleur. Les ﬂammes devraient être de couleur bleu sans aucune trace de jaune. Les ﬂammes du brûleur ne devraient pas tressaillir ou s’écarter du brûleur. Le cône interne de la ﬂamme devrait être long de ½‘’ à ¾‘’.

FLAMMES DU BRÛLEUR

BRÛLEUR

1/2” à 3/4”

BRÛLEUR

1/2” à 3/4”

Voir le Manuel d’utilisation et d’entretien pour une meilleure explication de fonctionnement de la table de cuisson.

7 - Conditions Requises Electricité

Information Général

Le voltage et la fréquence de cet appareil doivent être conformes à ceux du réseau; en outre, il doit être correctement relié à la terre et protégé par un disjoncteur général ou un fusible ayant un ampérage comme spéciﬁé sur la plaque signalétique. Nous vous recommandons de faire exécuter le branchement électrique de votre appareil par un électricien compétent. Après l’installation, demandez-lui de vous montrer où se situe l’interrupteur général de la appareil. Vériﬁez auprès des autorités locales les normes d’électricité qui s’appliquent à votre zone d’habitation. Un branchement électrique incorrect est synonyme de risque. Dans le cas où il n’y aurait pas de normes spéciales, votre appareil sera branchée et protégée par des fusibles aux termes des Normes d’Électricité Nationales, ANSI/NFPA N°70-dernière édition.

Vous pouvez obtenir une copie en écrivant à:

National Fire Protection Association Battery march Park Quincy. MA 02269

Au Canada, le branchement électrique de votre appareil et les fusibles doivent être conformes aux Normes d’Électricité du Canada. Assurez-vous que l’installation de ce produit dans une autocaravane est conforme aux Normes de Construction et de Sécurité des Habitations, Titre 24CFR, Partie 3280, ou lorsque de telles normes ne sont pas applicables, à la Norme pour les Installations d’Habitations, ANSI A225.1, à la Norme pour les Installations des Habitations, Emplacements et Communautés et ANSI/NFPA 501A ou aux réglementations locales.

Branchement Electrique

Vous devez disposer d’une fourniture et d’une sortie électrique adéquate pour que les pièces électriques de votre tappareil fonctionnent.

AVERTISSEMENT

RISQUE D’ÉLECTROCHOC Branchez dans une prise à 3 ﬁls avec mise à la terre.

- Ne pas enlever le conducteur de mise à la terre.

- Ne pas utiliser un adaptateur.

- Ne pas utiliser un câble d’extension. La non-observation de ces instructions peut entraîner la mort,

un incendie ou un électrochoc.

Vous pouvez obtenir une copie de la Norme Fédérale en écrivant à:

Ofﬁce of Mobile Home Standards HUD Building 451 7th Street, S.W. Washington, D.C. 24010

POSITION DE LA PLAQUE SIGNALÉTIQUE

IMPORTANT

POUR VOTRE SÉCURITÉ PERSONNELLE, CET APPAREIL DOIT NÉCESSAIREMENT ÊTRE RELIÉ À LA TERRE.

Le câble d’alimentation de cet appareil est équipé d’une ﬁche à 3 ﬁls (mise à la terre) qui doit être branchée dans une prise à 3 ﬁls mise à la terre correctement et disposant d’un courant alternatif standard de 120 Volt et 60 cycles. Si votre prise n’est pas reliée à la terre, demandez à un électricien de vous la remplacer; et en attendant, utilisez un adaptateur reliant à la terre pour convertir la vieille prise. Cette solution ne peut être que temporaire et un électricien compétent devrait la tester pour être sûr qu’elle correspond aux normes.

7 - Conditions Requises Electricité

Requises Electricité

Ne jamais en aucun cas couper ou enlever la mise à la terre du câble électrique de la appareil.

CÂBLE D’ALIMENTATION AVEC FICHE

Mise à la terre

WARNING

• Si un tuyau d’eau froide est interrompu par un plastique, des joints non métalliques; des connexions d’union ou d’autres matériaux isolants. NE L’UTILISEZ pas pour mettre à la masse.

• Ne branchez pas la masse à un tuyau à gaz.

• N’AYEZ PAS de fusible en position neutre ou un circuit à la masse.

• Un fusible dans un circuit neutre ou à la masse pourrait entraîner une électrocution.

• Vériﬁez avec un électricien qualiﬁé si vous avez un doute si votre appareil est correctement raccordé à la masse.

• Si vous ne suivez pas bien ces instructions, cela peut entraîner des blessures graves ou la mort.

CAUTION

Ne réparez ou ne remplacez pas des pièces de l’appareil si ce n’est pas spéciﬁquement recommandé dans le manuel. Tous les autres dépannages doivent être effectués par un technicien qualiﬁé. Ce qui réduirait les risques de blessures et d’endommagements du apareil. Ne modiﬁez jamais ou n’altérez jamais la construction de l’appareil en enlevant des panneaux, des couvertures de ﬁl, des vis, ou toute autre pièce du produit.

TABELA DE CONTENIDO

1 -

Advertencias Especiales

Antes de comenzar la instalación Instalación en Casas Móviles Micro-casas prefabricadas

Dimensiones del Producto y de Encastre

2 -

Instrucciones para installar la brida anti-vuelco

Información de instalación

3 -

Instrucciones para la Instalación

4 -

Conexión del Gas - Requisitos

5 -

Prueba de Presión Método de la prueba de presión Conexión del Gas

Conversión a Gas LP o NG

6 -

Conversión del Electrodoméstico para su Uso con Gas LP

Sustitución de los inyectores (quemadores de doble corona de combustión)

Sustitución del inyector (una corona de llama o quemadores)

Sustitución inyector (quemador inferior del horno) Conversión de los Electrodomesticos para

Utilizarlos con Gas NG Conversión del Regulador de Presión Posición de los Inyectores Posición de los Inyectores Graduación de la Llama Baja Ajuste de los quemadores con llama de una sola

corona o doble coronas: Ignición eléctrica del gas Las llamas del quemador

Conexión Eléctrica - Requisitos

Information Général Conexión Eléctrica 23 Conexión Eléctrica - Requisitos 24

PAG E

13 13 14

15 16

18 18 19 20 21

21 22 22

23 23

Preste la debida atención a los siguientes símbolosque encontrará en el manual:

2 2 2

Si no sigue estas instrucciones de forma INMEDIATA, puede correr peligro de muerte o de resultar gravemente herido.

Este es el símbolo de los avisos relacionados con la seguridad: alerta sobre potenciales peligros que pueden derivar en muerte o daños a las personas. Si no sigue estas instrucciones, puede correr peligro de muerte o de resultar gravemente herido.

LEA Y CONSERVE ESTAS INSTRUCCIONES.

Instalador:

Deje las instrucciones con el electrodoméstico.

Cliente:

Conserve las instrucciones como referencia futura.

PELIGRO

ADVERTENCIA

Respetar minuciosamente las indicaciones aportadas en este manual es indispensable para evitar el riesgo de incendio o de explosión que podrían estropear los bienes y los productos y provocar heridas, y hasta provocar la muerte. No almacene ni utilice gasolina u otros vapores o líquidos inﬂamables cerca de este ni otro electrodoméstico.

IMPORTANTE: Guarde estas instrucciones para el uso del

inspector eléctrico local.

INSTALADOR: Por favor, deje este manual a propietario para

futuras consultas.

PROPIETARIO: Por favor, conserve este manual para futuras

consultas.

1 - Advertencias Especiales

INSTRUCCIONES IMPORTANTE

Por favor, lea todas las instrucciones antes de utilizar este aparato.

Efectuar una instalación adecuada es responsabilidad suya. Asegúrese de que el electrodoméstico es instalado por un técnico cualiﬁcado.

IMPORTANTE

- Cumpla todas las normativas y ordenanzas vigentes aplicables.

- Antes de instalar la cocina, comprobar el modelo y los números de serie. Los dos números se encuentran en la placa de datos en la posición indicada en la ﬁgura a continuación

POSICIÓN DE LA PLACA DE SEÑALIZACIÓN

conformarse con el Código eléctrico americano (National Electrical Code), la Norma estadounidense de gas combustible (National Fuel Gas Code) ANSI Z223.1 (última edición** o CANI) B149.1 o 2***.

Puede obtener copias de las normas citadas en: ** National Fire Protection Association One Batterymarch Park

Quincy, Massachusetts 02269

*** CSA International 8501 East Ple0asant Valley Rd. Cleveland,

OH 44131-5575

NOTE: Esta estufa ha sido diseñada para ser utilizada con

gas natural*. Para convertirla a LP/propano, lea las instrucciones del kit de conversión que encontrará entre los manuales del embalaje. Debe disponer de una conexión de suministro adecuada. Lea la sección “Conexión del gas. Requisitos”.

WARNING

Antes de conectar el dispositivo a la línea de entrada de gas, comprobar que el tipo de gas ha sido elegido correctamente. El tipo de gas programado y enviado desde la fábrica está indicado en la placa de señalización.

Antes de comenzar la instalación

• Examine el lugar en el que va a instalar la placa de cocción. Debe ubicarla en un lugar alejado de fuertes corrientes de aire, como ventanas, puertas y ventiladores.

• Es necesario que el electrodoméstico se conecte a una toma de tierra. Consulte la sección “Conexión eléctrica. Requisitos”.

• Debe asegurarse de que la instalación es adecuada y conforme con el Código eléctrico americano (National Electrical Code), ANSI/NFPA 70 (última edición**) o con el Código eléctrico canadiense (Canadian Electrical Code), C 22.1 – 1982 y C22.2 Nº 01982 (o la última edición)*** y con todos los códigos y ordenanzas locales.

• Debe asegurarse de que la conexión de gas está conforme con los códigos y ordenanzas locales.

• En ausencia de códigos locales, las instalaciones deben

Instalación en Casas Móviles

La instalación de esta placa de cocina debe cumplir con el título 24 CFR, Parte 3280 de las Normas de seguridad y construcción de viviendas prefabricadas o móviles estadounidenses (Manufactured Home Construction and Safety Standards, [anteriormente denominada Federal Standard for Mobile Home Construction and Safety (Norma federal para seguridad y construcción de casas prefabricadas), Title 24 HUD, Part 280]; o, en caso de que dicha norma no sea aplicable, deberá seguirse la pauta marcada por la Norma para instalaciones en casas prefabricadas estadounidense [(Standard for Manufactured Home Installations (Manufactured Home Sites, Communities and Setups], ANSI A225.1 (última edición) o bien, la normativa local existente referente a casas móviles.

En Canadá, la instalación de esta placa de cocción debe cumplir con las normativas actuales CAN/CSA-Z240 (última edición) o con las normativas locales.

Micro-casas prefabricadas

La instalación de estos dispositivos diseñados para microcasas prefabricadas debe realizarse de conformidad con las disposiciones nacionales u otras o bien, en su defecto, con la norma sobre micro-casas prefabricadas ANSI A119.5.

Modelos de cocina de 30” de ancho Modelos de cocina de 36”

29 3/4” (75.8)

2 - Dimensiones del Producto y de Encastre

DIMENSIONES DU PRODUCTO

35 3/4” (91.0)

9" (22,8) [opcional]

3" ( 7,6) [opcional]

1" ( 2,5)

3/8” (1)

29 3/4” (75,6)

28 1/4” (719)

25 3/4” ( 65,4)

27 1/4” ( 69,1)

7” (17,9)

1 3/8” (3,5)

3 3/8” (8,5)

Max. 37 1/4” (94,7)

Min. 35 3/8” (89,8)

47 3/4” (121,4)

PARTE POSTERIOR

2 - Dimensiones del Producto y de Encastre

DIMENSIONES DE ENCASTRE

Min. 30” (76,2)

A la parte inferior

de la campana

de ventilaciòn

Min. 18” (45,7)

Min. 48” (122)

Mínimo para

combustibles cuando

no está presente

la campana de

ventilación **

Max. 13” (33)

Min. 18” (45,7)

Min. 6”

(15,2)

2” (5,1) máxima protuberancia

de la pared al suministro

elèctrico o de gas.

GAS

B B

4” 3/4 (12.3)

3” (7.6)

ELÉCTRICA

Min. 6”

(15,2)

*Posición sugerida para los equipos

**NOTA: Asegúrese de que su instalación además cumpla con los códigos locales y nacionales de construcción e incendio. Si la superﬁcie de toda la pared trasera por encima del rango y debajo de la campana no está compuesta por un material no combustible entonces debe ser usada la protección trasera accesoria de 9”.

*Consultar las normas locales para la exigencias exactas de colocación.

ANCHO DE APERTURA A & C B

Estufa de 30” 30" (76.2) 6” (15.2)

Estufa de 36” 36" (91.4) 7” (17.8)

Debajo de la placa de cocción (36” [91.4 cm] y por debajo)

• Instalación con espacio nulo entre la construcción combustible adyacente debajo de la superﬁcie de cocción y las partes trasera y lateral del equipo”.

ESPACIOS ADICIONALES:

Nota: Las distancias a los materiales no combustibles no

son parte del alcance de ANSI Z21.1 y no están certicadas.

La distancia con relación a los materiales no

combustibles debe respetar las normas locales o, en ausencia de las mismas, el « National Fuel Gas Code », ANSI Z223.1/NFPA 54.

Para la instalación de la isla, deje un espacio mínimo de 2-½” entre la abertura y el extremo trasero de la mesada y un mínimo de 3” entre la abertura y los extremos laterales de la mesada (ver la vista superior). Para instalación en una isla escalonada, 12” (30.5 cm) se requiere una separación mínima desde la parte posterior de los lados de la hornilla a un elevador de combustible. La instalación isla no es parte de la norma ANSI Z21.1 alcance y no certicado.

Distancia mínima a construcciones:

Por arriba de la supercie de cocinar (más de 36” [91.4 cm])

INSTALACION EN ISLA, DEBE SER ENRASADO

• Lados - 6” (15.2 cm)

• Dentro del espacio lateral de 6” (15.2 cm), los gabinetes

min 2 1/2” (6.3)

de la pared no más profundos de 13” (33.0 cm) deben estar a un mínimo de 18” (45.7 cm) por arriba de la supercie de cocinar

min 3” (7.6) min 3” (7.6)

• Los gabinetes de la pared que estén directamente por encima del producto deben estar a un mínimo de 48” (122 cm) por arriba de la supercie de cocinar.

• Parte posterior - 0” a la protección posterior de 9” o al estante de arriba; 0” a una pared posterior no combustible.

2 - Dimensiones del Producto y de Encastre

Antes de mover la estufa, proteja cualquier suelo acabado y asegúrese de que la puerta del horno esté cerrada para que no se dañe.

Combinaciones de capuchas de ventilación:

Es recomendable que estos rangos se instalen en combinación con una campana de ventilación superior adecuada. Dada la capacidad de calentamiento de esta unidad, debe prestarse especial atención a la instalación de la campana y los conductos para garantizar que cumpla con los códigos locales de construcción. Se sugiere una campana con un área de captura adecuada y capaz de al menos 450 cfm para evacuar eﬁcazmente los olores, el vapor y el calor. La elección de instalar una campana de menor cfm o conﬁgurada para la recirculación podría comprometer la efectividad de eliminar los factores mencionados antes.

Notas: algunos códigos de construcción Estatales /

Provinciales requerirán la instalación de sistemas de aire de recuperación para campanas por encima de un cierto umbral de cfm (300 cfm es habitual).

Es su responsabilidad comprender y cumplir con los

requisitos locales para gas, electricidad y ventilación donde se instalan estos artefactos.

Instrucciones para installar la brida anti-vuelco

ADVERTENCIA

Peligro de vuelco

El vuelco de la cocina es un riesgo para todos, niños y adultos, que puede llegar a provocar la muerte. Cuando se desplace la cocina, comprobar que el taco antivuelco está acoplado. No dejar que la cocina funciona sin el taco anti-vuelco instalado y acoplado. El no respeto de estas instrucciones puede provocar quemaduras graves o incluso la muerte para todos, niños y adultos.

ADVERTENCIA

No se deben usar cortinas de aire ni ninguna otra campana de ventilación superior que sople aire hacia abajo sobre la estufa a gas a menos que la campana de ventilación y la estufa hayan sido diseñadas, probadas y certiﬁcadas por un laboratorio de pruebas independiente para el uso combinado de la una con la otra. Distancias respecto de superﬁcies horizontales sobre la cocina, medidas en relación a la superﬁcie de cocción. No cumplir con esto puedo provocar un peligro de incendio.

• Las instalaciones sin capucha requieren un mínimo de 48” (122) respecto de elementos combustibles.

• Una instalación de capucha a medida con superﬁcies expuestas horizontales combustibles debe contar con una función de encendido automático.

• Para otras instalaciones con una capucha, consulte las instrucciones de instalación de capuchas sobre espacios especíﬁcos para capuchas

PRECAUCIÓN

Estas cocinas pesan hasta 400 libras. Desmontar algunos elementos reducen su peso en forma considerable. Debido al peso y tamaño de la cocina y para reducir el riesgo de lesiones personales o daños al producto:

Para comprobar que el taco anti-vuelco está instalado y acoplado:

• Deslice la cocina hacia delante.

• Compruebe si el taco anti-vuelco está ﬁjado ﬁrmemente al suelo o a la pared.

• Deslice la cocina hacia atrás de tal manera que la pata trasera se encuentre debajo del taco anti-vuelco.

• Para más detalles, consulte las instrucciones de instalación.

Taco anti-vuelco

Pata de la cocina

SE REQUIEREN DOS PERSONAS PARA UNA INSTALACIÓN.

2 - Dimensiones del Producto y de Encastre

INSTALACIÓN DE LA BRIDA ANTI- VUELCO

PARED DE FIJACIÓN

PARED LATERAL DEL GABINETE

A RAS

PARED TRASERA

SOPORTE

ANTIVUELCO

Para construcciones de concreto o cemento: Deben utilizarse elementos de sujeción apropiados (no provistos). Sujete el soporte a la pared y/o piso mediante por lo menos 4 tornillos para madera (provistos).

El soporte anti- Volcaduras se debe insertar en la abertura correspondiente a la abrazadera anti-volcaduras de la cocina.

3 - Información de instalación

flexible aprobado por CSA (Longitud máxima de 3 pies sólo

ADVERTENCIA

• Peligro por peso excesivo Dos personas o más tienen que desplazar e instalar la

cocina. De lo contrario podrían sufrir daños en la espalda u otros.

• Cut Hazard Cuidado con las aristas cortantes. Al desplazar el

producto, agarrarlo por los protectores de poliestireno. De lo contrario podrían sufrir heridas leves o cortes.

No taponar los ﬂujos de aire en combustión a nivel de la apertura de ventilación del horno ni debajo de panel frontal inferior de la cocina. Evitar tocar las aperturas de

ventilación o las superﬁcies cercanas ya que estas superﬁcies podrían calentarse mientras que el horno está funcionando. Es indispensable que haya un aire fresco para una buena combustión en el quemador. NUNCA tape ninguna ranura, oriﬁcio o abertura del horno o forre una rejilla completa con papel de aluminio. De lo contrario puede bloquear el ﬂujo de aire en el horno y causar envenenamiento por monóxido de carbono. Forros con papel de aluminio pueden atrapar el calor, causando un riesgo de incendio.

ELECCIÓN DE LA POSICIÓN DE LA COCINA

Elegir atentamente el lugar de instalación de la cocina. La cocina debe colocarse para ser utilizada en la cocina, pero lejos de las corrientes de aire, una puerta o una ventana abiertas, el aire en movimiento por ventiladores de calefacción/refrigeración pueden originar fuertes corrientes de aire.

NOTA IMPORTANTE

HERRAMIENTAS NECESARIAS

Retire el embalaje y separe los manuales de instrucciones antes de comenzar la instalación. Lea atentamente los manuales de instalación antes de comenzar.

MATERIALES PROVISTOS

Soporte

antivolcaduras,

a brazadera

y tornillos

Si instala la cocina contra una superﬁcie combustible, prevea un mínimo de realce. Respete todas las distancias con relación a las superﬁcies combustibles indicadas en las páginas precedentes.

Antes de desplazar la cocina, proteja el suelo y mantenga la puerta del horno cerrada para prevenir cualquier daño.

Evitar absolutamente levantar o agarrar la cocina sujetándola por el asa de la puerta.

Para eliminar el riesgo de quemaduras o de incendio a causa de un calentamiento de la superﬁcie de la unidades, evitar colocar un armario encima de la unidad. Si tiene un armario encima de la cocina, puede reducir el riesgo instalando a una cierta distancia por debajo de la parte inferior del armario una pantalla de protección que recubra toda la superﬁcie horizontal.

Se debe sellar todas las aberturas en la pared o el piso donde la estufa esté instalada.

Regulador

de presión

del aparato

Adaptador

conexión

cónica

Junta

MATERIALES REQUERIDOS (no provistos)

Sellador

de juntas

Longitud máxima de 5 pies, 5/8” DE. Suministro de gas de metal

Massachusetts) NOTA: Adquiera una línea flexible nueva; no utilice una línea de gas flexible previamente usada.

Accesorios de

tubería

Válvula

de apagado

4 - Instrucciones para la Instalación

No incline la cocina sobre un lateral cuando instale las patas. Las paredes laterales no están diseñadas para soportar el peso de la cocina y se doblan. Cualquier daño como resultado de la inclinación no queda cubierto por la garantía. Se debe seguir el método descrito en el manual de instalación adjunto.

PASO 2

Abrir la parte superior (2) y extraer los accesorios (3), luego levantar la funda de cartón (4).

PASO 1

Cortar las bandas (1) y retirar las Instrucciones de Instalación de la parte superior del artefacto de cocción y leerlas detenidamente antes de comenzar.

ATENCIÓN

Mantenerse alejado. Los extremos de las bandas cortadas podrían golpearle al darse la vuelta.

4 - Instrucciones para la Instalación

PASO 3

Tomar las instrucciones de instalación (5) presentes en la cocina y leerlas atentamente antes de empezar.

PASO 5

Deslizar más e inclinar hacia atrás (9), poniendo las patas traseras en el suelo y, a continuación, montar las patas delanteras (10) mientras que está en esta posición angulada apoyado por las patas traseras y el patín.

PASO 4

Deslizar el artefacto de cocción justo lo suﬁciente para permitir instalar las patas traseras.

PASO 6

Retirar la base sujetando la parte delantera del artefacto (11) y bajar al suelo de forma controlada (12).

4 - Instrucciones para la Instalación

PASO 7

En caso de que sea necesario mover el artefacto de cocción; usar el envase de espuma y/o de cartón (13), reemplazarlos alrededor del artefacto estratégicamente para proteger el acabado de superﬁcies del mismo contra el contacto con el montacargas de mano y cualquier correa alrededor de la unidad (14). En el caso de artefactos más pequeños, puede utilizar esta técnica para retirar el artefacto del patín e instalar las patas (15). Inclinar el artefacto para bajar las ruedas del montacargas de mano fuera del patín. Colocar los corredores del aparato en el suelo a la izquierda y a la derecha, delante de la apertura cuando se mueva a una posición ﬁnal para proteger el piso. La(s) puerta(s) del horno añade(n) mucho al peso global del artefacto, entonces puede resultarle útil quitar las puertas si mueve el artefacto en una distancia considerable. Consultar los manuales de instrucciones incluidos sobre cómo retirar y volver a colocar las puertas.

PASO 8

Instalar la protección trasera (si la hubiera) mediante los tres tornillos en la parte posterior. En algunos casos esto puede ser un accesorio de protección trasera que fue ordenado por separado en lugar de uno que estaba incluido con el artefacto. Consulte las instrucciones incluidas con cualquier accesorio para ver los requisitos de instalación especíﬁca.

3”9”

PASO 9

Después de completar las conexiones eléctricas y de gas (ver las instrucciones incluidas) medir las cuatro esquinas en el área de muesca para comprobar si el suelo está a nivel. Ajustar las patas de nivelación a la altura deseada y asegurarse que el artefacto esté a nivel. Gire la parte inferior de cada pata en sentido contrario a las agujas del reloj para elevar la pata y en sentido de las agujas del reloj para bajar. Asegúrese de que el piso está protegido. Deslice la unidad en su sitio, asegurándose de acoplar el soporte anticaídas.

4 - Instrucciones para la Instalación

PASO 10

Asegurar las lengüetas en la parte inferior del tope de pie en las ranuras en cada lado del bastidor y girar hasta que los imanes en la parte superior del tope de pie hagan contacto y mantenerlo en su lugar de forma segura.

SUMINISTRO DE GAS

A LA UNIDAD

POSICIÓN ABIERTA

5 - Conexión del Gas - Requisitos

LA CONEXIÓN DEL SUMINISTRO DE GAS DEBE SER EFECTUADA POR UN TÉCNICO ESPECIALIZADO O POR UN INSTALADOR DE ELECTRODOMÉSTICOS DE GAS.

El responsable de efectuar la prueba de fugas de acuerdo con las instrucciones suministradas será el instalador. Debe instalar las partes de la conexión suministradas que se observan aquí en esta conﬁguración al distribuidor principal de gas en el aparato. Los problemas que surjan por una falla en su ejecución, no estarán cubiertos por la garantía. No instale el regulador de presión hacia atrás ya que el gas no ﬂuirá correctamente. Chequee que la ﬂecha ﬂuya en los puntos traseros en la dirección del gas. Las partes requeridas para la conexión desde el suministro de gas hacia el regulador son responsabilidad del instalador/ propietario.

Aparato

de cierre durante cualquier prueba de presión realizada en dicho sistema en la que las presiones de comprobación sean equivalentes o inferiores a 1/2 psi (3,5 kPa).

LLAVE DE PASO DEL SUMINISTRO DE GAS

Todas las tuberías de suministro, excepto las especiﬁcadas, deberían regirse por el National Pipe Thread (NPT) (Estándar americano de uniones roscadas). Para las conexiones de tuberías, utilice un compuesto adhesivo homologado resistente a la acción del gas LP.

Regulador de

presión

del aparato

Adaptador

de unión

de la llama

Unión

ATENCIÓN

Use cinta de teﬂón caliﬁcada para aplicaciones de gas en todas las conexiones de rosca. No apriete en exceso la conexión en el distribuidor ya que podría dañar la unión y causar una fuga.

ADVERTENCIA

Si la presión del suministro de gas del regulador del electrodoméstico supera las 14 pulgadas de c.d.a. (columna de agua) - de cualquier gas - será necesario instalar un regulador externo en la línea de gas, antes del regulador del electrodoméstico, para reducir la presión hasta un nivel inferior a 14 pulgadas de c.d.a. El incumplimiento de esta condición puede derivar en un mal funcionamiento del electrodoméstico o provocar daños en el electrodoméstico

Este aparato ha sido diseñado para ser utilizado con el regulador de presión que se suministra con el aparato. Debe ser instalado en el conducto del gas delante de la entrada de la válvula distribuidora. El aparato ha sido diseñado para utilizarse con gas natural. Si desea utilizarlo con gas LP, debe efectuar una conversión, tal y como se describe en “Conexión del gas”.

Este aparato ha sido diseñado para funcionar con una presión de 5 pulgadas de c.d.a. de gas natural o, encaso de convertirse para un uso con gas LP (propano o butano), 10 pulgadas de c.d.a. Asegúrese de que este electrodoméstico le es entregado adaptado al tipo de gas con el que lo va a utilizar. Este aparato ha sido preparado en fábrica para su uso con gas natural. Si desea utilizarlo con un tipo de gas diferente, antes de hacerlo, deberá ponerse en contacto con un técnico cualiﬁcado que tendrá que seguir los pasos de conversión. La presión de suministro de gas natural al regulador de presión debería encontrarse entre 6 y 14 pulgadas de columna de agua o, en caso de que el electrodoméstico haya sido convertido al uso con gas LP, deberá encontrarse entre 11 y 14 pulgadas.

REQUISITOS DEL SUMINISTRO DE GAS

GAS NATURAL WC

Presión del suministro de gas 5” (12.5 mb) Presión mínima de la línea 6” (15 mb) Presión máx. de línea 14” (34.9 mb) WC,

.5 psi ( 3.5 kPa)

Observaciones importantes para la conexión del gas

El electrodoméstico y la válvula individual de cierre deben aislarse del sistema de tuberías que suministran el gas siempre que se realicen pruebas de presión con presiones superiores a 1/2 psi (3,5 kPa). El electrodoméstico debe aislarse del sistema de tuberías de suministro de gas cerrando la válvula individual

GAS LP WC

Presión del suministro de gas 10” (25 mb) Presión mínima de la línea 11” (27.4 mb) Presión máx. de línea 14” (34.9 mb) WC,

.5 psi ( 3.5 kPa)

5 - Conexión del Gas - Requisitos

LOCALIZACIÓN DE LA ETIQUETA DE GAS

Prueba de Presión

El aparato se debe desconectar del sistema de tuberías que suministran el gas cerrando la válvula manual individual de cierre siempre que se realice cualquier prueba de presión en dicho sistema en la que las presiones de comprobación sean equivalentes o inferiores a 1/2” PSIG (3.5 kPa). El aparato, así como la válvula individual de cierre, deben desconectarse del sistema de tuberías del suministro de gas durante cualquier prueba de presión realizada en dicho sistema en la que las presiones de comprobación sobrepasen los 1/2” PSIG (3.5 kPa). Cuando compruebe el funcionamiento del regulador, asegúrese de que la presión de suministro de gas natural se encuentre entre 6 y 14 pulgadas de columna de agua o, entre 11 y 14 pulgadas en caso de que el electrodoméstico haya sido convertido al uso con gas LP.

LA PRUEBA DE PRESIÓN DEBERÁ REALIZARSE POR MEDIO DE LA ZONA DE CONEXIÓN DEL INYECTOR

VISTA DESPIEZADA QUEMADOR DOBLE

IMPORTANTE

NO REUTILICE CONECTORES VIEJOS CUANDO INSTALE ESTA ESTUFA.

Para reducir el riesgo o la posibilidad de fugas de gas, aplique cinta de teﬂón o materiales homologados para su uso con gas natural o LP en todas las conexiones de rosca. Aplique un ﬂuido no corrosivo de detección de fugas en todas las juntas y acoples de la conexión de gas entre la válvula de cierre de la línea de suministro y la entrada de la estufa. Revise periódicamente el sistema para detectar posibles fugas. Si aparecen burbujas alrededor de los acoplamientos y conexiones, quiere decir que hay una fuga. En caso de que ocurra, cierre la válvula de cierre de la línea de suministro, apriete las conexiones, abra la válvula de cierre de la línea de suministro y vuelva a examinar el sistema en busca de fugas. No utilice nunca una cerilla o una llama para comprobar si hay fugas de gas.

NUNCA APRIETE A MÁS DE 35 pies-libras DE TORQUE

ATENCIÓN

Do not attempt to attach the ﬂexible connector directly to an external pipe thread. Instalaciones en el Estado de Massachusetts:

1. La válvula de cierre debe ser una con conexión en “T”.

2. El conector ﬂexible de gas no debe medir más de 36

pulgadas de largo.

3. El producto no está homologado para ser instalado en

dormitorios o baños a no ser que se predisponga una instalación de ventilación directa.

VISTA DESPIEZADA QUEMADOR INDIVIDUAL

Método de la prueba de presión

• Retire la parrilla y la tapa del quemador (1).

• Retire el difusor del gas de aluminio (2).

• Retire provisionalmente los inyectores (A).

• Conecte el instrumento de prueba de presión en la zona roscada del soporte del inyector (M6x0.75).

• Controle que la placa de cocción tiene la presión correcta.

• Sujete el inyector que había quitado para hacer la prueba y vuelva a colocar las piezas en la posición correcta.

5 - Conexión del Gas - Requisitos

Conexión del Gas

• Conecte el regulador de presión del aparato con la conexión macho de ½” (ambos se suministran con el aparato).

• Conecte el regulador de presión a las roscas de entrada de la válvula distribuidora de gas con las juntas que se suministran con el electrodoméstico. El regulador está marcado con una ﬂecha que le indicará la dirección correcta del ﬂujo de gas. Asegúrese de que el regulador del electrodoméstico está instalado con la ﬂecha señalando hacia la entrada de la válvula distribuidora de gas y asegúrese también de que la parte superior del regulador está dirigida hacia la parte frontal del armario, de forma que se pueda acceder a ella fácilmente desde las puertas del armario.

• Conecte al suministro de gas una válvula de cierre que se encuentre en un lugar accesible para poder cerrar o abrir con facilidad el suministro de gas del electrodoméstico.

• Instale un acoplamiento entre el regulador y la válvula de cierre para completar la conexión.

• Asegúrese de que las juntas de conexión de los tubos del gas estén bien apretadas.

• Compruebe la alineación de las válvulas después de conectar la placa de cocción al suministro de gas, para asegurarse de que la tubería de distribución no se ha movido.

INSTALACIONES ALTERNATIVAS PARA CONECTAR EL ELECTRODOMÉSTICO AL SUMINISTRO DE GAS LA CONEXIÓN DEL SUMINISTRO DE GAS DEBE SER EFECTUADA POR UN TÉCNICO CUALIFICADO O UN INSTALADOR DE ELECTRODOMÉSTICOS DE GAS. La prueba de fugas debe ser llevada a cabo por el instalador, que tendrá que seguir las instrucciones suministradas.

Excepto en caso de estar prohibido por las normativas locales u ordenanzas, para conectar este electrodoméstico al suministro de gas, puede utilizar un conector ﬂexible de metal con certiﬁcación A.G.A. El conector debe tener un diámetro interior nominal no inferior al de una tubería de ½ NPT y no debe medir más de 1.52 m de largo. En cada extremo del conector se requiere un adaptador de conexión cónico ½ NPT x ½. Si utiliza un conector ﬂexible, asegúrese de que el regulador de presión del aparato y la válvula de cierre estén ﬁrmemente unidos a otras tuberías sólidas permanentes (ya sean del suministro de gas o de la entrada del electrodoméstico), de forma que queden bien ﬁjas y estables.

ATENCIÓN

No intente acoplar un conector ﬂexible a una rosca externa. Para efectuar la conexión es necesario utilizar adaptadores de conexión cónica

Instalaciones en el Estado de Massachusetts:

1. La válvula de cierre debe ser una con conexión en “T”.

2. El conector ﬂexible de gas no debe medir más de 36 pulgadas de largo.

3. El producto no está homologado para ser instalado en dormitorios o baños a no ser que se predisponga una instalación de ventilación directa.

EMPALME DEL GAS

ADAPTADOR CONEXIÓN CÓNICA REGULADOR DE PRESIÓN DEL APARATO

ADAPTADOR CONEXIÓN CÓNICA

JUNTA

FLARE UNION ADAPTOR

ELECTRODOMÉSTICO (MÁX. 1,52 M)

CIERRE DE LA VÁVLUVLA DISTRIBUIDORA

ADAPTADOR CONEXIÓN CÓNICA

ELECTRODOMÉSTICO (MÁX. 1,52 M)

REGULADOR DE PRESIÓN DEL APARATO

CONECTOR FLEXIBLE DEL

JUNTA

CONECTOR FLEXIBLE DEL

CIERRE DE LA VÁVLUVLA DISTRIBUIDORA

6 - Conversión a Gas LP o NG

Conversión del Electrodoméstico para su Uso con Gas LP

ADVERTENCIA

La conversión a propano debe ser efectuada por un INSTALADOR CUALIFICADO (o una agencia homologada)

de acuerdo con las instrucciones del fabricante y con las normas y requisitos de la autoridad pertinente. La inobservancia de tales instrucciones podría derivar en graves lesiones o en daños a la propiedad. La agencia homologada que lleva a cabo la conversión asume la responsabilidad de la operación.

ATENCIÓN

Antes de proceder con la conversión, desconecte el suministro de gas del aparato antes de desconectar la energía eléctrica.

El equipo ha sido conﬁgurado en fábrica para su uso con gas natural. Si desea efectuar la conversión para utilizarlo con gas LP (propano o butano), debe llevar a cabo las siguientes modiﬁcaciones:

La etiqueta de conversión de gas (aluminio) debe colocarse en la parte posterior del aparato, cerca de la placa de datos, tras haber realizado la conversión;

VISTA DE LAS PIEZAS DEL QUEMADOR

Sustitución del inyector (una corona de llama o quemadores)

1. Quite las rejillas y las tapas de los quemadores

2. Quite los difusores de gas de aluminio

3. Suelte el inyector girando el desarmador 9-32” (7 mm) hacia la izquierda en sentido antihorario

Sustitución de los inyectores (quemadores de doble corona de combustión)

1. Quite las rejillas y las tapas de los quemadores

2. Quite los difusores de gas de aluminio

3. Quite los tres tornillos del difusor del gas (1)

4. Quite los dos tornillos de la tapa del inyector (2)

5. Suelte el inyector (A) girando el desarmador 9-32” (7 mm) hacia la izquierda en sentido antihorario;

6. Suelte el inyector girando la llave de estrecha (B) 9-32” (7 mm) hacia la izquierda en sentido antihorario

7. Instale los inyectores en dotación con estos electrodomésticos en los quemadores apropiados. Los inyectores tienen un pequeño número grabado en un lado; este número codiﬁca el diámetro del oriﬁcio y la correcta colocación del quemador (consultar las imágenes en la sección “Posición de los inyectores”).

8. Gire a la derecha en sentido horario para apretar (apriete con un par de 15 a 20 pulgadas-libras)

9. Sustituya todas las piezas siguiendo el orden al contrario

10. Conserve los inyectores que ha quitado del electrodoméstico para un uso futuro.

4. Instale los inyectores en dotación con estos electrodomésticos en los quemadores apropiados. Los inyectores tienen un pequeño número grabado en un lado; este número codiﬁca el diámetro del oriﬁcio y la correcta colocación del quemador (ver ﬁgura en página 19).

5. Gire a la derecha en sentido horario para apretar (apriete con una torsión de 15 a 20 pulgadaslibras)

6. Sustituya todas las piezas siguiendo el orden al contrario

7. Conserve los inyectores que ha quitado del electrodoméstico para un uso futuro

EXPLODED VIEW SINGLE BURNER

6 - Conversión a Gas LP o NG

Sustitución inyector (quemador inferior del horno)

1. Retirar la placa de cobertura del quemador.

2. Desconectar el detector de calor y la bujía de encendido.

4. Retirar la boquilla con una llave de tuercas 9-32” (7 mm) girando en el sentido antihorario

5. Instalar los inyectores suministrados con los dispositivos en el quemador correspondiente. En los inyectores se encuentra un número impreso en la parte lateral; este número corresponde al diámetro del oriﬁcio y a la posición correcta en el quemador (véase ﬁgura “Posición inyectores”).

6. Girar en el sentido horario para apretar (apretar a 15-20 inch-lbs)

3. Quitar el tornillo que sujeta el quemador del horno y retirar el quemador del soporte.

7. Volver a colocar todos los elementos procediendo en el orden inverso. Guardar los inyectores desmontados de los

dispositivos para utilizarlos en el futuro si fuera necesario.

Sustitución inyector (quemador grill del horno)

6 - Conversión a Gas LP o NG

1. Retirar la puerta procediendo tal como se indica en el apartado “Desmontaje puerta”.

2. Quitar los tornillos que sujetan el quemador del grill y retirar el quemador del soporte.

3. Retirar la boquilla con una llave de tuercas 9-32” (7 mm) girando en el sentido antihorario

4. Instalar los inyectores suministrados con los dispositivos en el quemador correspondiente. En los inyectores se encuentra un número impreso en la parte lateral; este número corresponde al diámetro del oriﬁcio y a la posición correcta en el quemador (véase ﬁgura “Posición inyectores”).

5. Girar en el sentido horario para apretar (apretar a 15-20 inch-lbs)

6. Volver a colocar todos los elementos procediendo en el orden inverso y teniendo cuidado de colocar correctamente el quemador.

7. Guardar los inyectores desmontados de los dispositivos para utilizarlos en el futuro si fuera necesario.

Antes de sustituir la tapa del regulador, controle la posición del tapón apropiado para la conversión del

6 - Conversión a Gas LP o NG

Realizar la conversión del regulador de presión observando la posición LP/Propano para terminar la conversión.

Después de haber sustituido los inyectores ajuste los quemadores de combustión (véase “Graduación de la llama baja“). Controle el aspecto de la llama de todos los quemadores en los ajustes de HI-LO, si la llama es demasiado grande o demasiado pequeña, asegúrese de haber seguido todos los pasos correctamente.

Conversión de los Electrodomesticos para Utilizarlos con Gas NG

Este electrodoméstico puede adaptarse al gas NG (gas natural) y para ello es preciso realizar cada una de las siguientes modiﬁcaciones.

1. Conmutar el regulador de presión en la posición NG conformemente con las indicaciones de la sección “Conversión del regulador de presión”.

2. Sustituya todos los inyectores siguiendo los pasos que se describen en la página anterior, observando los números grabados a un lado; estos números codiﬁcan el diámetro de los oriﬁcios y dan la correcta localización de los quemadores (consultar las imágenes en la sección “Posición de los inyectores”).

3. Ajuste la llama del quemador (véase “Graduación de la llama baja“)

Controle el aspecto de la llama de todos los quemadores en los ajustes, si la llama es demasiado grande o demasiado pequeña, asegúrese que ha seguido todos los pasos correctamente.

POSICIÓN NG

TAPÓN

gas

REGULADOR DE PRESIÓN

PAOA

JUNTA

POSICIÓN PROPANO LP

REGULADORDE PRESIÓN

Conversión del Regulador de Presión

El dispositivo ha sido concebido para ser utilizado con gas NG o LP. Se suministra el regulador de presión de gas. Debe instalarse en la línea de entrada del gas delante del colector entregado con el aparato. Para la utilización con otro gas difererente, es necesario convertir el dispositivo.

Para convertir el regulador de presión siga las instrucciones que se recogen a continuación:

• Desconecte todos las alimentaciones eléctricas y el

interruptor de seguridad principal o la caja de fusibles.

• Desconecte el suministro del gas de la placa de cocina

cerrando la válvula de cierre manual.

• Ajuste el regulador de presión siguiendo las siguientes

instrucciones (véase la ﬁgura)

1. Desenrosque la tapa del regulador

2. Desenrosque el tapón de conversión de plástico de la tapa girando por encima y por detrás del tornillo (sección transversal de la tapa para LP contra la tapa para NG). Véase las ﬁguras de abajo.

3. Cambiar el tapón del regulador teniendo cuidado de colocar bien la junta.

6 - Conversión a Gas LP o NG

POSICIÓN DE LOS INYECTORES

NG- DOBLE CORONA DE COMBUSTIÓN 30”

COCCIÓN FUEGO LENTO

LLAMA PRINCIPAL

180

COCCIÓN FUEGO LENTO

LLAMA PRINCIPAL

180

175

210

NG- DOBLE CORONA DE COMBUSTIÓN 36”

180 180

COCCIÓN FUEGO LENTO

LLAMA PRINCIPAL

180

COCCIÓN FUEGO LENTO

LLAMA PRINCIPAL

180

COCCIÓN FUEGO LENTO

LLAMA PRINCIPAL

180

200

230

* depende del modelo

6 - Conversión a Gas LP o NG

POSICIÓN DE LOS INYECTORES

LP- DOBLE CORONA DE COMBUSTIÓN 30”

COCCIÓN FUEGO LENTO

LLAMA PRINCIPAL

105

COCCIÓN FUEGO LENTO

LLAMA PRINCIPAL

105

110

125

LP- DOBLE CORONA DE COMBUSTIÓN 36”

COCCIÓN FUEGO LENTO

LLAMA PRINCIPAL

105

COCCIÓN FUEGO LENTO

LLAMA PRINCIPAL

105

105 105

COCCIÓN FUEGO LENTO

LLAMA PRINCIPAL

105

120

140

Graduación de la Llama Baja

6 - Conversión a Gas LP o NG

PELIGRO

No encienda los quemadores con cerillas: es peligroso. Utilice cerillas para encender los quemadores solo durante una emergencia.

Encienda una cerilla y acerque la llama al quemador que desee encender. Las cerillas más aconsejables son las de madera. Presione y gire el mando lentamente. Asegúrese de que está girando el mando que corresponde al quemador que desea encender.

NOTE: Si el quemador no se enciende a los cinco segundos,

gire el mando hasta la posición de apagado y espere un minuto antes de volver a intentarlo.

ADVERTENCIA

Por favor, preste atención cuando trate de medir el cono interior de la llama. Podría quemarse.

La placa de cocción se prepara en fábrica con una conﬁguración de la llama baja y la llama media adaptadas a un uso con gas natural. Si necesita cambiar la graduación o convertirla a LP, siga este procedimiento:

Ajuste de los quemadores con llama de una sola corona o doble coronas:

1. Encienda el quemador y gire el mando hasta graduar la llama en intensidad baja.

2. Retire el mando del vástago de la válvula.

3. Retire el asiento del mando del panel de mandos.

4. Introducir un destornillador de punta plana en la ranura en el centro del vástago de la compuerta (A o B) e introducir la punta en la ranura del tornillo de regulación.

5. Gire el destornillador dentro del vástago para graduar la intensidad de la llama:

• gire en el sentido de las agujas del reloj para reducir la llama

• gire en el sentido contrario a las agujas del reloj para aumentarla

6. Cuando haya acabado, vuelva a colocar el mando.

Ajuste para quemador inferior del horno:

1. Encender el quemador y ajustar el botón de control en la llama baja.

2. Retirar el botón de control del vástago de válvula.

Conversión de gas natural a gas líquido

3. Introducir el destornillador en el oriﬁcio que se encuentra en el panel frontal del instrumento y girar el tornillo de regulación A en el sentido horario.

Conversión de gas líquido a gas natural

4. Encender el horno con el termostato ajustado a 250 °C durante al menos 10-15 minutos.

Girar entonces el termostato hacia la posición mínima y girar el tornillo de bypass A en el sentido antihorario hasta que la llama se reduzca y esté estable.

NOTE: Comprobar que la llama no sale cuando se abre y se

cierra la puerta del horno varias veces. Si la llama sale, aumentar ligeramente el ajuste del mínimo.

5. Una vez el ajuste terminado, volver a colocar el botón de control.

AJUSTE PARA QUEMADORES PLACA DE COCINA

AJUSTE PARA QUEMADOR INFERIOR DEL HORNO

6 - Conversión a Gas LP o NG

Si ha realizado el ajuste de manera correcta, obtendrá una llama azul estable de intensidad mínima. El último paso para comprobar que ha hecho bien el ajuste de la graduación es girar el mando de la intensidad más alta a la más baja varias veces, sin apagar la llama. El ajuste que ha efectuado en la llama baja le proporcionará automáticamente el ajuste adecuado de la llama media. Una vez completados los pasos de conversión, compruebe la llama de todos los quemadores con el mismo procedimiento: pasando de la intensidad máxima a la mínima. Si la llama le parece demasiado fuerte o demasiado débil, repita los pasos de conversión para asegurarse de que los ha seguido correctamente.

NOTA: Para obtener el ajuste mínimo correcto con gas LP,

gire en el sentido horario un destornillador de hoja delgada introducido en la cavidad correspondiente al centro del vástago hasta apretar a fondo la válvula. (A o B)

Ignición eléctrica del gas

Los quemadores de gas están provistos de un dispositivo eléctrico de encendido cerca de cada quemador para garantizar que los quemadores se encienden automáticamente.

LLAMAS DEL QUEMADOR

Las llamas del quemador

Encienda todos los quemadores. Las llamas deberían ser de color azul con un toque de amarillo. No deberían agitarse o alejarse del quemador. El cono interior de la llama debería ser de entre ½” (1.2 cm) y ¾”(1.9 cm) de largo.

LLAMAS DEL QUEMADOR

QUEMADOR

1/2” a 3/4”

QUEMADOR

1/2” a 3/4”

Ver el Manual de uso & mantenimiento para una explicación mejor del funcionamiento del la placa de cocción.

7 - Conexión Eléctrica - Requisitos

Information Général

Este electrodoméstico debe suministrarse con la tensión y la frecuencia adecuadas y debe conectarse a un circuito individual con una toma de tierra, protegido por un interruptor de circuito o por fusibles, que tenga la tensión de corriente indicada en la placa de datos técnicos del aparato. Le recomendamos que contacte con un electricista cualiﬁcado para que lleve a cabo la conexión de la estufa. Cuando el electricista haya ﬁnalizado la instalación de la estufa, haga que le muestre dónde puede desconectarla. Controle con la empresa de servicio público local las normativas que se aplican en su área. Si no instala la estufa de acuerdo con las normativas vigentes, podría provocar situaciones de peligro. Si no hubiera normativas al respecto, la estufadebe instalarse en conformidad con el Código eléctrico americano (National Electrical Code), ANSI/NFPA n. 70 (última edición).

Puede solicitar una copia a:

National Fire Protection Association Battery march Park Quincy. MA 02269

En Canadá, la instalación de esta estufa debe cumplir con las normativas del Código eléctrico canadiense (Canadian Electrical Code). Asegúrese de que la instalación de este producto en una casa móvil cumple con el Título 24 CFR, sección 3280 de las Normas de seguridad y construcción de viviendas prefabricadas o móviles estadounidenses (Manufactured Home Construction and Safety Standards). Si estas normas no son aplicables, debe cumplir las normas para casas prefabricadas: Manufactured Home Installations, ANSI A225.1 y Manufactured Home Installations, Sites and Communities y ANSI/NFPA 501 A o bien las normas locales vigentes.

Conexión Eléctrica

Para utilizar las partes eléctricas de la estufa es necesario que estén conectadas a un suministro eléctrico y a un enchufe adecuados.

ADVERTENCIA

Peligro de descarga eléctrica. El aparato debe conectarse a un enchufe de 3 clavijas con toma de tierra.

- No extraiga la clavija de la toma de tierra.

- No utilice un adaptador.

-No utilice alargadores. La inobservancia de estas instrucciones puede derivar en

muerte, incendio o descarga eléctrica.

IMPORTANTE

Puede solicitar una copia de la norma US Federal Standard en:

Ofﬁce of Mobile Home Standards HUD Building 451 7th Street, S.W. Washington, D.C. 24010

LOCATION OF RATING PLATE

PARA SU SEGURIDAD PERSONAL ESTE APARATO DEBE ESTAR DEBIDAMENTE CONECTADO A UNA TOMA A TIERRA.

El cable del suministro eléctrico de este aparato está dotado de un enchufe de 3 clavijas (con toma de tierra) que debe utilizarse con un enchufe de pared con toma de tierra (3 agujeros) y con una tensión doméstica estándar de 120 V y una frecuencia de 60 Hz. Si no dispone de un enchufe de 3 clavijas con toma de tierra, encargue a un técnico electricista que cambie el enchufe. Se puede colocar un adaptador de tierra para convertir el enchufe estándar hasta que pueda ser cambiado. El uso del adaptador es una solución temporal. El electricista deberá probar el enchufe para asegurarse de que cumple los requisitos.

7 - Conexión Eléctrica - Requisitos

Conexión Eléctrica - Requisitos

No corte o retire la tercera clavija (la toma de tierra) del cable del suministro de energía eléctrica, bajo ninguna circunstancia.

CABLE DE ALIMENTACIÓN CON CLAVIJA

Clavija de tierra

ADVERTENCIA

• Si la línea de agua fría se interrumpe con empaques de plástico, no con juntas de estanquidad metálicas, conexiones de unión o materiales aislantes, NO utilice para la puesta a tierra.

• NO conecte a tierra a la tubería del gas.

• NO tenga un fusible en el circuito de NEUTRO o de TIERRA.

• Un fusible en el circuito de NEUTRO o en el de TIERRA puede provocar descargas eléctricas.

• Consulte con un electricista cualiﬁcado en el caso de que tenga alguna duda si su aparato está bien conectado a tierra.

• Equivocarse al seguir estas instrucciones puede provocar heridas graves o la muerte.

PRECAUCIÓN

No repare o remplace ninguna parte del aparato si no está especíﬁcamente recomendado en el manual. Todas las demás operaciones de mantenimiento tiene que realizarlas un técnico cualiﬁcado. Para reducir el riesgo de heridas personales o daños al aparato. Nunca modiﬁque o altere la construcción del aparato eliminando paneles, forros de hilos, tornillos o cualquier otra parte del producto.

Note / Note / Nota

09FL9290 ed 02/2020

Fulgor F4PGR366S2 Installation Instructions

Specifications and Main Features

Frequently Asked Questions

User Manual
