Fuji Xerox C436 Service Manual

DocuWide

C436

大幅面彩色喷墨打印／多功能机

※DocuWide C436 EP。照片中打印机安装了可选的第三纸卷。

以

CAD

出图为特点、

实现有效管理的

[DocuWide C436]

登场。

具有AO尺寸彩色63秒/张*1高速度的出图，且拥
有600dpi*2的高成像效果。而且，采用了独有的
图像优化技术和设定简单的操作面板。平衡了
缩短输出等待时间和更加稳定的品质。
黑白输出更有效率，彩色输出也简单易行。
DocuWide C436追求简单易懂和强烈效果的彩色
图像，在快速发展的CAD环境中提供了被认可
的输出水平。

*1 检查模式
*2 提交模式，演示模式

3D CAD

-2- -3-

地图

图纸

※ DocuWide C436 MF

采用了高性能的控制器，且支持多彩的数据格式。
为您的业务提供更有效的支持。

A0尺寸，彩色63秒/张的高速度。600 x 600dpi的高画质。

实现了与数据相吻合的高品质彩色打印。

A0彩色画面，63秒/张*1。而且A0黑白图画
更具有41秒/张的高速度输出。不仅具有
高速度而且有600 x 600dpi的高清画质*

2

。

能够自动识别像素密度，
可以调整品质和速度。

DocuWide C436可自动识别[在提交模式下]
图像密度高或低的部分，并选择适合 各
部分的输出速度。在图像密度高的地方

从建筑大楼的这个
方位来看

则采用四层重叠打印的方法，而图像密
度小的地方采用一层或两层重叠打印的
方法。因此，不仅能够保证输出的品质，
还能最大限度地发挥速度。

*1 检查模式。像素600 x 300dpi。从开始打印到结束打印的
时间。不包含纸张的运送和切纸时间。

*2 提交模式、展示模式。检查模式时的像素是600 x 300dpi

原稿中
像密度高
的部分

通常按固定尺寸打印

固定/同步裁切

装上固定尺寸的卷纸，如果选择固定/同
步裁切，无论何时都可输出固定尺寸的
画面。周围的空白部分也能保证左右两
边3mm，前后两端5mm的充分的印刷区
域，且不需要在输出后再修剪纸张。

能够根据每个图像种类

选择彩印管理设定

2维CAD和3维CAD图像等，根据各个图像
的种类，准备了推荐的彩印管理设定。
与输出工作相配合可以轻松地调整画质。

可以使用网络浏览软件

发送工作信件和识别状态

不仅能够从Windows操作系统输出，如果
使用工作提交工具*，谁都可以简单地从
网页浏览中发送工作信件以及确认状态。
比如说，TIFF等可以输出的文件从网络中
发送，在浏览器上即可确认输出状态，
而且还可以完成输出文件的预览、印章
以及插入封面等打印工作，并能通过网
络发送。不用特意打印出来。

*1 工作提交工具精简版是标准配置。工作提交工具完整版
是可选配置。

The Future of Ofisbilding

■

将A1横向打印出的时候

■

工作提交工具界面

原稿中
像密度小
的部分

■

设定彩色界面

可以应对多样化的

数据格式

除了CAD环境中一般常用的矢量、光栅
数据，连TIFF、CALS、JPEG文件也能够自
动识别，处理。

对应Adobe® PostScript® 3™*
直接用PDF输出。

可以有选择地安装Adobe® PostScript® 3™
并且能直接用PDF输出。

* 可选配置

-4- -5-

打 印

为了使输出的纸张不受损伤，

专设了接纸的纸架*。

打印好的纸张从后方出纸时安装了可选
配置的接纸架。接纸架有4个位置，是
考虑了纸张尺寸、数量的柔性设计 。
切实有效地保护了出纸。

* 可选配置

DocuWide C436的控制器可以进行打印，

扫描，复印工作的处理和管理。其强
大的处理能力和丰富的功能能够使彩
色图像源源不断地高速输出。另外，
采用了通用的操作系统和硬件平台，

为CAD图像处理和管理所配备的

先进功能配置的高性能控制器

无论何时都能提供最先进的CPU处理
能力。在各种各样的网络和操作环境
中发挥着优良的持续性。再者，打印
机中配置了内存512MB、硬盘80GB，
多功能机上内存1GB、双核硬盘80G，

使用历史记录

能够进行财务管理*。

打印，扫描，复印作业中用户ID或财务
ID的使用历史能够被记录并管理。调整

各部门的输出量，能够统计各个用户的
使用量。可以灵活减少成本。

* 可选配置

控制器

因此能够处理大容量和超长的数据输
出。也可以利用远程客户端从网络上
的远距离客户PC上确认打印机的工作
状况，并进行各种设定。

安装控制 系统状态 队列控制

可以进行系统设定和打印，扫描，复
印的各种工作参数的设定。

■

安装控制界面

从PC上可以确认DocuWide C436的用纸
状态和墨水存储量。

■

系统状态界面

这是管理工作提示的工具。显示了执
行中和执行等待的工作页面，也可优
先处理紧急的打印作业。此外，将保
留在[历史提示]中已完成的作业进行
再打印，和将[收件箱提示]中接收到
的作业一起打印，更大大提高了工作
效率。

能够在短时间完成多个用户的打印输出

的多任务功能

从多个用户同时接收数据，转换、卷
轴可以同时处理。正在输出的作业如
此，接下来的新作业的[数据接收、处
理]也是如此，因此减少了等待处理的
时间，加快了速度。大量输出时也强

力的支持。另外，打印业务，扫描业
务，复印业务这些不同的业务也可以
同时并行处理。用户不需要等待各个
作业完成，扫描后即可很顺利的进入
打印工作。

■

队列控制界面

流畅的操作性，
提供充实的维护。

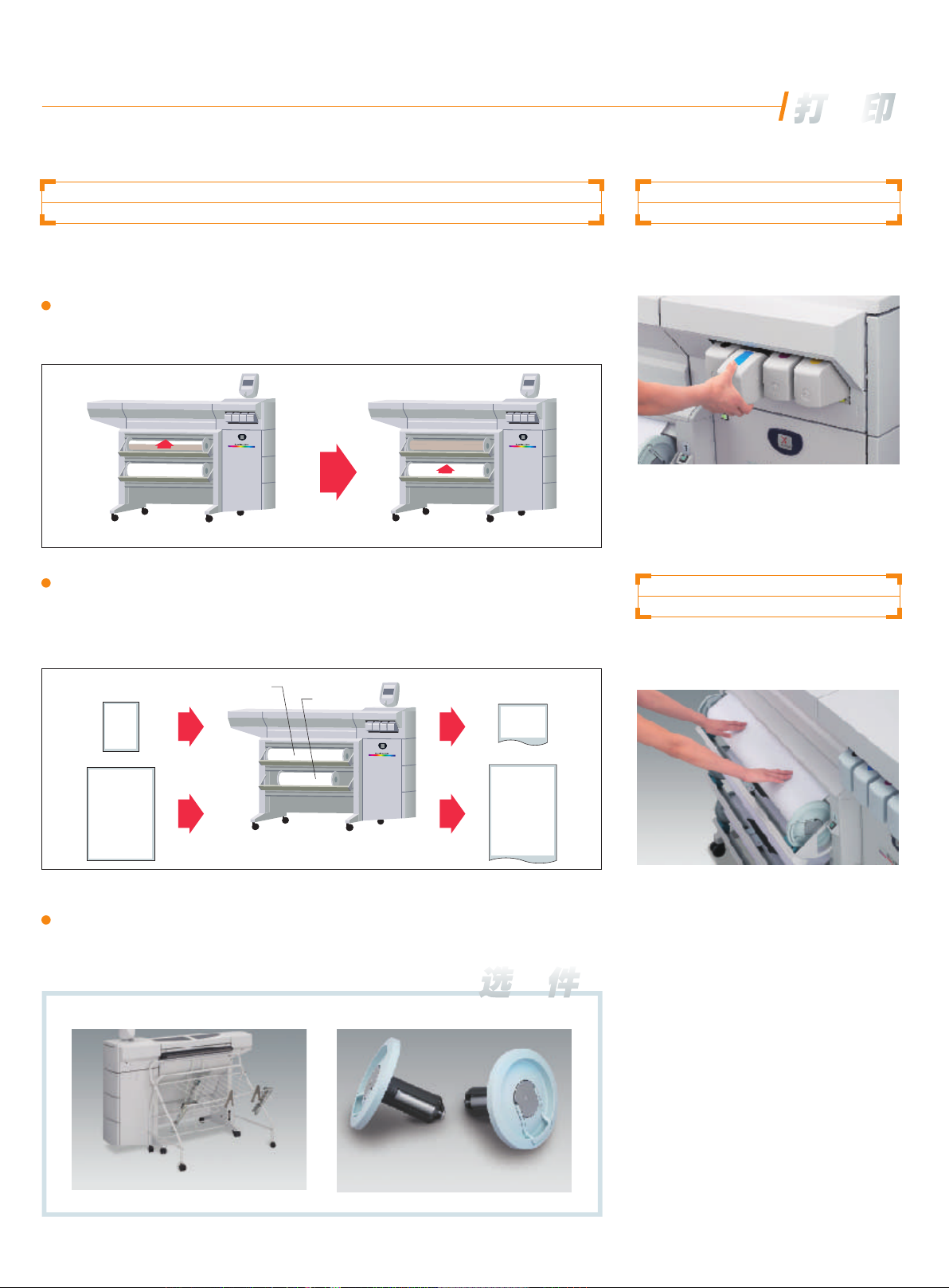

打 印

采用了最多可安装3个纸卷*的多纸路供纸

让大幅面纸张输出更方便，更好用。

DocuWide C436标准配置2纸卷，可选配安装第3纸卷。多卷纸的配置能够更加方便，更
好用。

* 可选

纸用完时自动切换

在同尺寸的纸安装多卷的情况下，一旦发生一卷纸用完，将会自动切换到其他纸卷里
继续输出。大大减少了因换纸而浪费的时间。

纸卷1供纸

纸卷2供纸

画面尺寸自动选择

在安装了不同尺寸的卷纸的情况下，可以自动识别出画面的尺寸，自动选择最适合的
卷纸。再者，图像的方向也能够自动回转，减少了卷纸的空白，抑制了浪费。对成本
的降低也作出了贡献。

输出尺寸

A2

A0纸卷

A1纸卷

实际使用的纸卷

A1纸卷

A2

即时打印中

也可更换墨盒

DocuWide C436的墨盒可以在打印中更换。
打印作业不会因墨盒没墨而中止。

半自动装载
卷纸的装置

安装上卷纸两侧的法兰盘，插入卷纸的
前端即可。简单操作即可自动安装。

A0纸卷

A0

自动识别输出纸的尺寸、

纸的方向也可自动旋转

A0

根据纸张类型自动选择

打印机可以根据驱动程序或者任务发送工具的要求，自动选择不同类型的卷纸。

选 件

■

接纸架

■

卷纸法兰盘

-6- -7-

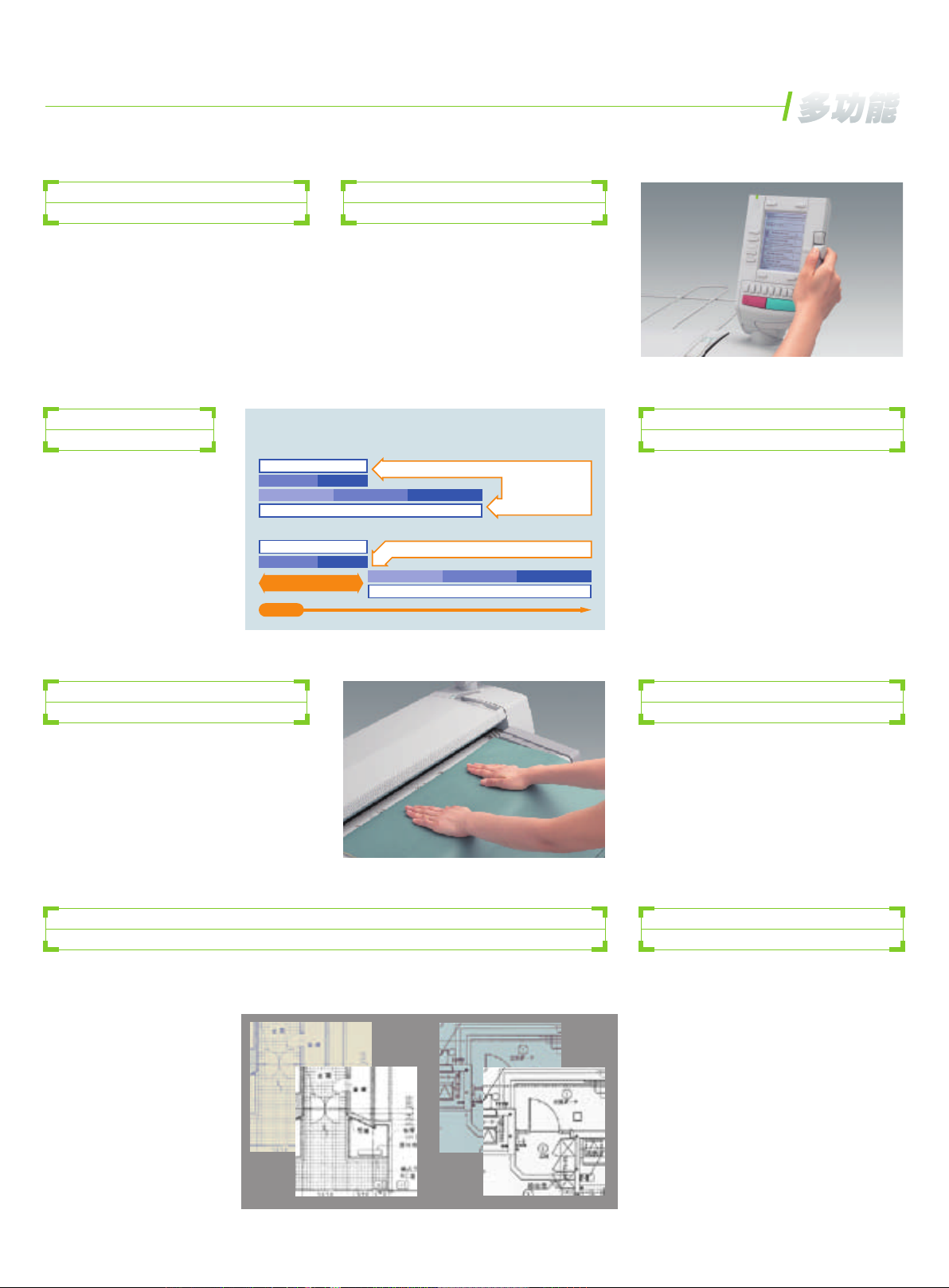

高速、高品质扫描的灵活运用
扫描&复印也可以。

多功能

黑白标准3米/分钟

的高速扫描

DocuWide C436标准读取速度是黑白3米/
分钟，彩色和灰色是1米/分钟。另外，
可以选择的最大的读取速度是黑白5米/
分钟，彩色和灰色4米/分钟的高速读取*
速度。

* 可选配置

业务同时进行

并行处理

由于控制器具有并行处理
功能，即使在出纸中也可
同时扫描文件。提高了输
出效率。

●打印和扫描同时并行处理

DocuWide C436

扫描/输入作业

扫描 登录

输出1 输出2 输出3

不是并行系统的情况下

扫描/输入作业

扫描时间登录

等待的时间

简单操作即可

实现高品质的扫描输入

扫描组件中安装了高成像度单CCD照相
组合。实现了无变形的高品质扫描和复
印输入。再者，由于在扫描仪操作嵌板
上安装了卷轴轮，只要简单操作即可完
成扫描作业。

输入作业和
输出作业同

打印/输出作业

输出1 输出2 输出3

打印/输出业务

时并行处理

输入

直接将扫描文件

向网络上的客户端发送

操作面板的按钮1可以将扫描数据传送给
网络上的客户端。将客户端设定最大10，
通过LAN上的客户PC和网络可以发送。而
且支持自动快速识别原稿大小。

标准配置厚原稿输稿器

可以输入厚达15mm的原稿

DocuWide C436可以应对厚的海报和书本
等的厚原稿，最大到15mm。测量原稿的
厚度在6段调整把手，因此对很大的、难
以手持的原稿也可以轻松应对，扫描业
务大大提高了效率。

1次扫描分析图像

彩色，黑白都可提供高品质的复印

深色的晒印和变色的旧原稿，仅1次扫描即可分析图像，能够不损失原有信息，又可
以减少表面污染。不需要有与色彩相关的特别知识和经验，只需根据原稿选择设定，
即能得到高品质的彩色复印。
另外作为高品质黑白兼用机
也发挥相当优良的性能。

扫描可支持

多种数据格式

除了常用的TIFF格式外，还可以形成PDF
和CALS格式。PDF格式的安全性高，压缩
率高，适合网上传输。

大幅面彩色复印和

黑白复印一样的简便！

大幅面的彩色复印也和黑白复印一样操
作简单。只需按下扫描操作按钮，即可
完全自动的认识原稿大小，选择输出纸
卷。

规格

打印功能

类型
形式
分辨率

打印头

墨水*

打印速度*

纸的种类*
打印用纸的尺寸

供纸方式
连续打印张数*
边缘留白
切纸方式

彩色模式
打印倍率
环境条件

预热时间
电源
最大消耗电力

大小

机器面积

重量

*1 : 请勿使用本公司指定类 型以外的墨水，否则会 造成装置的故障。墨水有 效期为开封后6个月。墨盒 使用前不要

*2: 此为印字开始到印字结束的时间。不包含运纸和切纸时间。
*3: 推荐使用本公司推荐纸。使用条件不同也有不能正常印刷的情况。
*4: 为了稳定处理画质，有时会一时中断工作。

复印功能

原稿台形式
原稿尺寸

原稿厚度
原稿种类
复印尺寸
连续复印张数*
快速复印
时间*

复印倍数
输出色
编辑功能

*1: 为了稳定处理画质，有时会一时中断工作。
*2: A0尺寸、使用最上面的纸卷1。

检查模式
提交模式
展示模式

1

2

检查模式
提交模式
展示模式

3

4

摇晃。4色请全部安装上。

1

2

检查模式
提交模式
展示模式

彩色喷墨打印机
落地式

9个(黑色x3、青色x2、品红x2、黄色x2、)
320喷管x2列/头
4种颜色、水性颜料墨水(黑色)、水性染料墨水(青色、品红、黄色)

墨水容量：400ml/各色

喷墨涂层纸、厚涂层纸、高光纸、普通纸
最大宽度：914mm、最小宽度：297mm
最大长度：5000mm、最小长度：200mm
标准：两纸卷，第三纸卷可选
999张
纸的前后端5mm、左右端3mm
自动切纸、定型/同步切纸、剪切长度调整、
同步切纸时添加余白(前端/后端0~400mm)
黑白2值/灰度/彩色
25%~400%、调节步距1%
推荐环境温度：20~27˚C、湿度：30~60%(不结露)
环境温度：15~30˚C、湿度：20~80%(不结露)

1分钟20秒
100~240V、50/60Hz
233W

睡眠模式：42W、待机模式：156W
本机(包含操作面板)：宽1958 x 深743 x 高1465mm
安装接纸盘时：宽1958 x 深1034 x 高1465mm(供选择)
安装接纸架时：宽1958 x 深1525 x 高1465mm(供选择)
本机(包含操作面板)：宽1958 x 深743mm
安装接纸架时：宽1958 x 深1525mm(供选择)

194kg

原稿移动的扫描形式
最大宽度：1016mm、最小宽度210mm
最大长度：5000mm、最小长度200mm

15mm

文本，线条图，照片，半透明图，蓝图等
和打印尺寸一样

999张

1%~1000%, 调节步距0.1%

全色
能够进行彩色选择(黑白/彩色)、明亮度(明/暗)、剪除空白(前后左
右)、水平差误、削减范围、设定下次工作的事前准备、设定取
消、同步剪切模式、追加前端和后端空白、配页

黑白

600 x 300dpi
600 x 600dpi
600 x 600dpi

黑白/AO尺寸

41秒

41秒~3分钟40秒

3分钟40秒

黑白

1分钟9秒
4分钟7秒
4分钟7秒

彩色

600 x 300dpi
600 x 600dpi
600 x 600dpi

彩色/AO尺寸

63秒

63秒~9分钟15秒

9分钟15秒

彩色

1分钟38秒
6分钟31秒
10分钟9秒

扫描功能

类型
形式
读取像素

读取尺寸

最大原稿厚度
读取模式

读取速度

读取精度
文件版式

文件保存处
接口
电源
最大消耗电力

大小

重量

控制版功能

接口
对应协议
存储卡

硬盘

对应版式

对应操作系统

电源
大小

重量

标准
高速化选择

可选

落地式
原稿移动式、CCD照相方式(1座)

600 x 600dpi、400 x 400dpi、300 x 300dpi、200 x 200dpi、150 x 150dpi、
100 x 100dpi、72 x 72dpi

最大宽度：1016mm、最小宽度：210mm
最大长度：6000mm、最小长度：200mm

15mm

黑白/灰：素描/教科书、灰白线、半透明(复写纸)、黑白反转、暗
原稿、照片
彩色：照片、素描/教科书、地图、艺术品

1±0.3%以下(A0原稿)(室温22˚C、湿度55%)
黑白：TIFF, PDF, JPG
灰度：TIFF, PDF, JPG
彩色：TIFF, PDF, JPG
控制板、FTP盘、客房端等最多10处

IEEE1394
100~230V、50/60Hz
105W

睡眠模式：6W、等机模式：19W
宽1300 x 深650 x 高1300mm(包含操作面板)
伸开后方的接纸架时：宽1230mm

90kg

100BASE-TX/10BASE-T
TCP/IP、FTP
DocuWide C436 EP: 512MB
DocuWide C436 MF: 1024MB
DocuWide C436 EP: 80GB
DocuWide C436 MF: 80GB x 2
HP-GL、HP-GL2、HP-RTL、TIFF6.0、JPEG、GALS1
Adobe® PostScript® 3™ PDF1.6
Windows® 2000日语版、英语版、Windows® XP日语版、英语版
Windows® 2000服务器日语版、英语版
120~240V、50/60Hz
宽187 x 深445 x 高409mm
DocuWide C436 EP处于本机内部
PC柜：宽530 x 深580 x 高915mm(可选)
DocuWide C436 EP: 13kg
DocuWide C436 MF: 14kg

黑白

3m/分(600dpi以下)
5m/分(200dpi以下)

彩色

1m/分(600dpi以下)
4m/分(150dpi以下)
