Avec le temps, l’autonomie des batteries qui alimentent votre ordinateur portable finira par diminuer; c’est un phénomène naturel pour toutes les batteries.
Lorsque vous remarquerez cela, songez à installer une batterie neuve*. Si vous remplacez votre ancienne batterie, il est important que vous la jetiez comme
il convient car, dans le cas contraire, les matériaux qu’elle contient risquent de nuire à l’environnement.
Chez Fujitsu, nous portons une attention particulière à la protection de l’environnement et nous collaborons donc avec la Rechargeable Battery
Recycle Corporation (RBRC**), une organisation de service publique à but non lucratif qui s’engage dans la protection de l’environnement
par le recyclage des batteries usagées sans coût pour vous.
La RBRC dispose de dizaines de milliers de points de collecte aux États-Unis et au Canada. Pour trouver le lieu de collecte le plus proche
de chez vous, visitez www.RBRC.org
Si aucun des lieux proposés par la RBRC ne vous convient, vous pouvez en trouver un en visitant le site de la Consumer Education Initiative (Initiative pour
l’éducation des consommateurs) de l’EIA à l’adresse http://EIAE.org/.
Rappelez-vous que la protection de l’environnement est l’affaire de tous, vous devriez donc faire tout votre possible afin d’y contribuer, pour la génération
actuelle et les générations suivantes.
* Pour commander une nouvelle batterie compatible avec votre ordinateur portable Fujitsu, allez sur www.shopfujitsu.com (États-Unis) ou www.fujitsu.ca/
products/notebooks (Canada).
** La RBRC est une organisation indépendante dont Fujitsu finance une partie des activités de recyclage ; la RBRC n’est en aucune façon affiliée à Fujitsu.
Le PC Tablette LIFEBOOK Série T904 de la société Fujitsu America est un ordinateur compact, mais puissant. Il peut être
utilisé en configuration d’ordinateur portable classique, avec un clavier, ou en configuration tablette, avec un stylet.
Son fonctionnement est assuré par le tout nouveau processeur Intel® Core™ de 3egénération et son écran intégré en
couleurs est doté d’un numériseur double; cela fait de votre ordinateur portable un outil aussi puissant qu’un PC normal,
capable de fonctionner dans des environnements variés.
La tablette LIFEBOOK T904 est conçue pour prendre en charge les systèmes d’exploitation Windows 7 Édition
professionnelle et Windows 8 Pro.
Ce manuel présente le mode d’emploi du PC Tablette LIFEBOOK T904 et de ses logiciels intégrés.
Conventions utilisées dans ce guide
Les touches du clavier et à l’écran apparaissent entre crochets. Exemple: [Fn], [F1], [Échap], [Entrée] et [Ctrl].
Le texte contient plusieurs renvois vers des pages contenant des informations supplémentaires sur un sujet quelconque.
Exemple: («Voir Procédure d’installation en page 43»). Remarque: tous les renvois sont reliés aux éléments concernés,
il vous suffit donc de cliquer sur le lien et vous serez automatiquement redirigé(e) vers l’élément ou la page en question.
Les éléments des menus à l’écran sont indiqués en caractères gras. Exemple: «Cliquez sur Menu Fujitsu, puis faites
votre sélection.»
L’ ICÔNED’INFORMATIONSMETENÉVIDENCEDESRENSEIGNEMENTSQUIVOUSAIDERONTÀMIEUXCOMPRENDRELESUJETTRAITÉ.
ICÔNED’AVERTISSEMENTMETENÉVIDENCEDESINFORMATIONSSURDESDANGERSPOURVOUS, VOTRE PC TABLETTE LIFEBOOK OUVOSFICHIERS.
L’
EUILLEZLIREATTENTIVEMENTTOUSLESAVERTISSEMENTS.
V
Coordonnées pour contacter Fujitsu
Service et assistance
Plusieurs façons s’offrent à vous pour contacter l’équipe de service et assistance de Fujitsu :
• Appel sans frais : 1-800-8FUJITSU (1-800-838-5487)
• Site Internet:
U.S.A. - us.fujitsu.com/solutions
Canada - www.fujitsu.ca
Avant de nous contacter, veuillez avoir les informations suivantes à portée de main pour que notre préposé
du service à la clientèle puisse vous venir en aide le plus rapidement possible:
• Nom du produit
• Numéro de configuration du produit
• Numéro de série du produit
• Date d’achat
• Conditions dans lesquelles le problème est survenu
• Texte des messages d’erreur reçus
• Types de périphériques connectés, si applicable
9
- À propos de ce guide
Site de vente par internet de Fujitsu
Vous pouvez vous rendre sur ce site directement à: www.shopfujitsu.com.
Maintien de la plus récente configuration
Pour vous assurer de toujours disposer des versions les plus actuelles des pilotes de votre système, il vous est suggéré
d’utiliser périodiquement l’utilitaire de mise à jour Fujitsu Software Download Manager (FSDM). L’utilitaire FSDM est
à votre disposition pour télécharger les plus récentes versions des pilotes, utilitaires et applications depuis le site
d’assistance Fujitsu. Si vous avez un système d’exploitation Windows 7, vous devez vous connecter au site d’assistance
(http://support.fujitsupc.com/CS/Portal/support.do?srch=DOWNLOADS).
Garantie limitée
Votre ordinateur portable LIFEBOOK est accompagné d’une garantie limitée internationale de Fujitsu. Pour connaître les
conditions générales et la durée de votre garantie limitée, consultez la pochette de service livrée avec votre ordinateur.
10
- À propos de ce guide
Chapitre 1
Présentation de votre ordinateur LIFEBOOK
Aperçu général
Cette section décrit les composants
de votre PC Tablette Fujitsu
LIFEBOOK T904. Nous vous
suggérons fortement de la lire
avant de commencer à utiliser
votre PC Tablette, même si vous
avez déjà utilisé des ordinateurs
de ce type.
Figure 1. PC Tablette LIFEBOOK Fujitsu T90
11
Emplacement des commandes et des connecteurs
Les interfaces de connecteurs et de périphériques sur le PC Tablette LIFEBOOK T904 et sur le duplicateur de ports optionnel
vous permettent de connecter divers périphériques. Les emplacements spécifiques sont illustrés dans les figures 2 à 6.
Le tableau ci-dessous fournit une brève description de chacune des icônes figurant sur le PC Tablette LIFEBOOK T904
et/ou le duplicateur de ports en option. Chacune des icônes est soit moulée, soit imprimée sur le châssis du système.
ConnexionIcône PC
Objectif
Tablette
Fente SD/SDHC/SDHXLa fente pour carte Secure Digital (SD)/SHDC/SDXC permet d’insérer une carte mémoire pour la
conservation des données. Cette carte mémoire vous permet de transférer des données à partir
de et vers une variété de périphériques numériques.
Fente pour carte
Smart Card
Port USB
Port USB
avec charge
en tout temps
Prise de micro
Prise d’écouteurs
La fente réservée vous permet d’insérer une carte Smart Card sur laquelle vous pouvez enregistrer
des informations importantes, telles que renseignements médicaux, ou de l’argent «électronique».
Connecter des périphériques USB au PC Tablette. Veuillez prendre note que les ports USB ayant
une patte noire dans leur centre sont destinés à des périphériques USB 2.0 ou 1.1, alors que ceux
ayant une patte bleue sont destinés à des périphériques USB 3.0.
Connecter des périphériques compatibles USB 2.0 et 1.1. Ce port peut également être utilisé
+
pour charger des périphériques USB peu importe que le système soit allumé ou non.
Connecter un micro externe. Le micro interne est désactivé lorsque vous branchez un micro externe.
Connecter des écouteurs stéréos ou des haut-parleurs externes avec amplificateur. Le hautparleur interne est désactivé lorsque vous branchez des écouteurs externes ou des haut-parleurs
avec amplificateur.
12
- Emplacement des commandes et des connecteurs
ConnexionIcône PC
Tablette
Objectif
Port HDMI
Fente d’antivol
Glissière
le/Reprise
Veil
Réseau local
Commutateur
Marche/Arrêt du
dispositif sans fil
Port vidéo externe
Interface vidéo
numériqu
e (DVI)
Port DisplayPort
----
Le port HDMI vous permet d’utiliser des périphériques numériques compatibles avec votre
ordinateur, tels qu’une télévision haute définition ou un récepteur AV (audio-vidéo).
La fente d’antivol vous permet de sécuriser le PC Tablette en y branchant un dispositif
antivol compatible.
La glissière veille/reprise vous permet de mettre votre système en veille sans l’éteindre, de reprendre
l’utilisation du système lorsqu’il a été mis en veille et de le faire démarrer s’il est éteint.
La prise de réseau local (RJ-45) est utilisée pour connecter la carte Ethernet Base-T/Tx 10/100/1000*
interne à un réseau local de votre bureau (ou domicile) ou à des périphériques tels que câble modem,
DSL ou Internet par satellite.
*1000 Mbit/s, également connue sous le nom de Gigabit Ethernet.
Le commutateur de carte sans fil vous permet de mettre sous tension ou hors tension ces dispositifs
sans fil (disponibles en option).
Le port vidéo externe permet de connecter un moniteur externe ou un projecteur ACL.
Le port DVI-D situé sur le duplicateur de ports (en option) vous permet de raccorder un moniteur
ACL plat ou un poste de télévision équipé d’un port DVI-D; vous obtenez des graphismes et images
d’une très grande netteté.
Le port DisplayPort du duplicateur de ports optionnel permet de connecter des périphériques
d’affich
age numériques compatibles avec la technologie DisplayPort, avec l’aide d’un câble
DisplayPort, notamment un écran plat ou un projecteur numérique.
13
- Emplacement des commandes et des connecteurs
Écran
Tableau de voyants d’état
Clavier
Boutons de sécurité/
Glissière d’alimentation/
Commande du curseur TouchPad
Microphone intégré
Capteur d’empreintes digitales
Tableau de voyants d’état
Interrupteur de communications sans fil
DEL d’accès à la caméra Web
Haut-parleur stéréo
Microphone intégré
Capteur de lumière ambiante
Caméra web en option
Bouton Windows
Haut-parleur stéréo
Fente pour carte SD/SDHC/SDXC
veille/reprise
PC Tablette du LIFEBOK
Figure 2. PC Tablette LIFEBOOK avec écran ouvert
14
- Emplacement des commandes et des connecteurs
Composants supérieurs
Voici une courte description des composants se trouvant sur le dessus de votre PC Tablette LIFEBOOK.
Caméra Web
La caméra web optionnelle à très haute résolution (1920 x 1080 pixels) permet de prendre des photos de vous-même
et de les envoyer par Internet.
DEL d’accès à la caméra Web
Le voyant d’accès à la caméra web s’allume lorsque la caméra web est activée.
Écran
L’ordinateur est équipé d’un écran couleur à diodes électroluminescentes avec rétro-éclairage, permettant d’afficher
des textes et des images. L’écran possède un numériseur actif pouvant être utilisé avec un stylet et un numériseur
double pouvant être utilisé avec un stylet ou avec les doigts.
Bouton Windows
Après l’ouverture de session, le bouton Windows vous permet d’exécuter deux fonctions. Lorsque vous appuyez
uniquement sur ce bouton, il ouvre le menu Démarrer.
Si vous appuyez sur le commutateur d’alimentation en même temps que sur le bouton Windows, vous obtenez
les mêmes fonctions qu’avec la combinaison [Ctrl] + [Alt] + [Suppr].
Boutons de sécurité/PC Tablette du LIFEBOOK
Les boutons de sécurité/PC Tablette permettent de sécuriser votre système grâce à un mot de passe et de lancer
des applications au simple toucher d’un bouton. Voir «Boutons Sécurité/PC tablette/Windows du LIFEBOOK» en
page 49.
Glissière d’alimentation/veille/reprise
La glissière d’alimentation/veille/reprise vous permet de mettre votre PC Tablette LIFEBOOK en veille sans l’éteindre,
de reprendre l’utilisation de l’ordinateur lorsqu’il a été mis en sommeil et de le faire démarrer s’il est éteint. Voir
«Commutateur d’alimentation/veille/reprise» en page 65.
Microphones intégrés doubles
Le microphone intégré vous permet d’enregistrer de la voix et des annotations.
15
- Emplacement des commandes et des connecteurs
Clavier
Clavier complet avec plusieurs touches spéciales Windows. Voir «Clavier» en page 33.
Deux haut-parleurs stéréo
Les deux haut-parleurs intégrés permettent une écoute en stéréophonie.

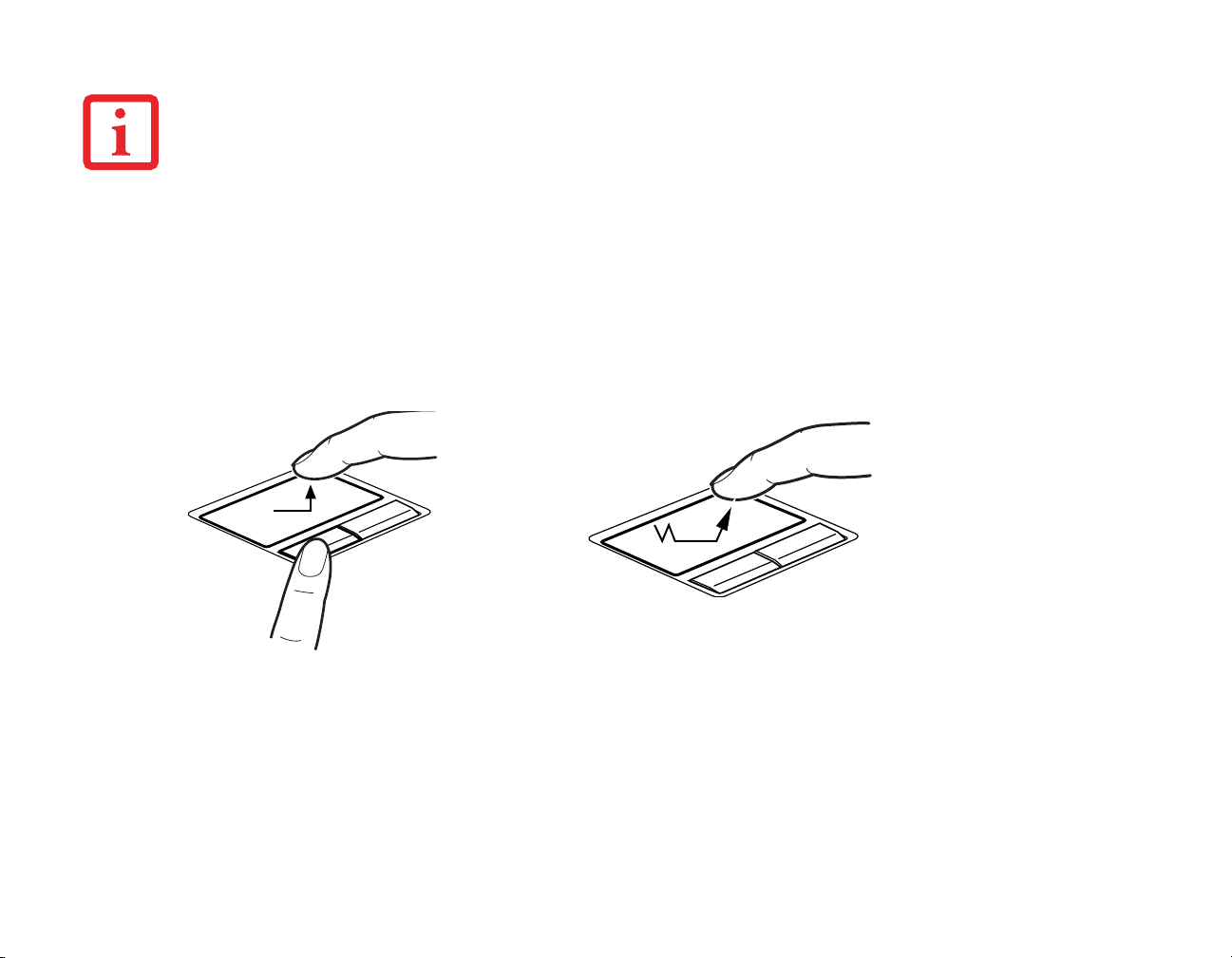

Commande du curseur Touchpad
La commande de curseur TouchPad vous offre une façon supplémentaire de déplacer le curseur. Voir «Pavé
tactile/numériseur actif/écran tactile» en page 36.

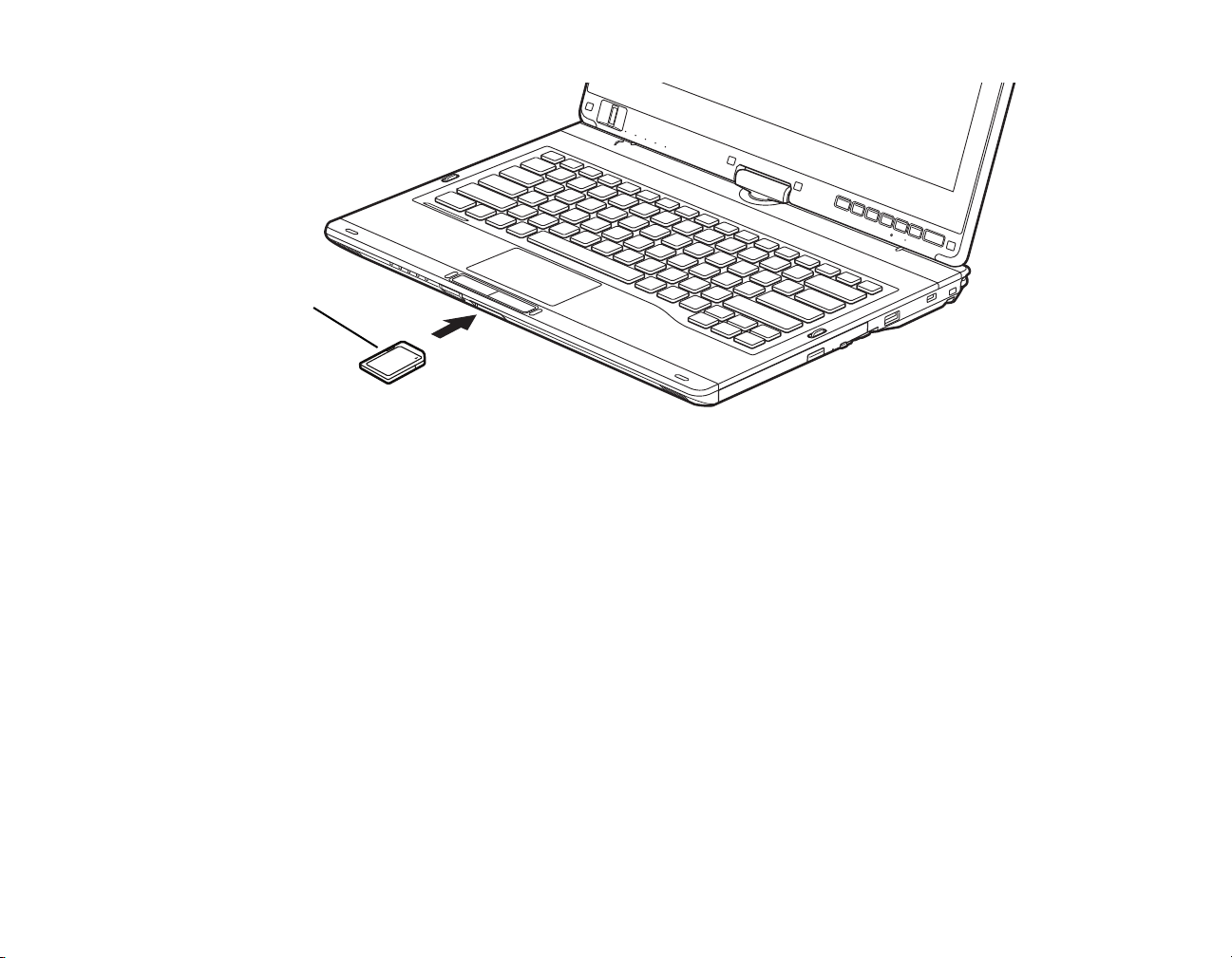

Fente pour carte SD/SDHC/SDXC
La fente pour carte SD/SDHC/SDXC permet d’introduire une carte Secure Digital (SD) de stockage de données.
Cette architecture vous permet de transférer des données à partir d’une grande variété de périphériques numériques.
Voir «Installation d’une carte SD» en page 77.
Interrupteur de communications sans fil
Ce commutateur permet d’allumer/éteindre les dispositifs sans fil optionnels. Pour prolonger la longévité de la batterie,
éteignez ces périphériques entre les utilisations. Voir «Activation de la carte réseau sans fil» en page 166.
Tableau de voyants d’état
Les tableaux de voyants d’état affichent des symboles qui correspondent à des composants spécifiques du PC Tablette.
Les voyants d’état sont situés à deux endroits différents : sur le devant de l’ordinateur (voyants d’état relatifs au système)
et sous les boutons d’applications (voyants d’état relatifs aux boutons). Voir «Tableau de voyants d’état» en page 24.
Capteur d’empreintes digitales
Le capteur d’empreintes digitales vous permet de vous connecter à votre système ainsi qu’à des sites Internets et d’autres
applications protégés par mot de passe: il suffit de glisser votre doigt sur le capteur. Voir «Présentation du capteur
d’empreintes digitales» en page 173.
Capteur de lumière ambiante
Lorsque l’ordinateur est en cours d’utilisation, ce capteur évalue la lumière ambiante et ajuste automatiquement la
luminosité de l’écran en conséquence. Voir «Activation/Désactivation du capteur de lumière ambiante» en page 31.
16
- Emplacement des commandes et des connecteurs
Grilles de ventilation
Fente pour carte Smart Card
Prise d’alimentation c.c.
Port USB 3.0
Port HDMI
Port USB 3.0 avec
Port vidéo externe
Prise de micro
Prise d’écouteurs
Chargeur USB Anytime
Figure 3. Côté gauche du PC Tablette LIFEBOOK
Composants sur le côté gauche de l’ordinateur
Voici une courte description des composants se trouvant sur le côté gauche de votre PC Tablette LIFEBOOK.
Grilles de ventilation
Permettent de refroidir le système afin d’éviter une surchauffe.
POURPROTÉGERVOTRE PC TABLETTEDESDOMMAGESETOPTIMISERSESPERFORMANCES, GARDEZTOUJOURSLESGRILLESDEVENTILATION
Le port HDMI est conçu pour être utilisé avec des périphériques numériques compatibles avec votre ordinateur,
tels qu’une télévision haute définition ou un récepteur AV (audio-vidéo). Voir «Port HDMI.» en page 84.
17
- Emplacement des commandes et des connecteurs
Fente pour carte Smart Card
Votre PC Tablette LIFEBOOK est doté d’une fente pour cartes intelligentes, aussi appelées cartes à puce. Ces cartes
ressemblent à des cartes de crédit mais elles contiennent des circuits imprimés. Pour pouvoir utiliser le lecteur de
carte à puce, vous devez acquérir un logiciel tiers qui n’est pas fourni.
Prise d’écouteurs
La prise d’écouteurs vous permet de connecter des écouteurs. Voir «Prise d’écouteurs» en page 83.
Prise de micro
Permet de connecter un microphone stéréo externe. Voir «Prise de micro» en page 83.
Port USB 3.0 avec capacité de charge USB en tout temps
Le port USB 3.0 vous permet de connecter des périphériques USB. Chaque port USB 3.0 permet de transférer des
données à une vitesse atteignant 5 Gbit/s. Il est également rétrocompatible avec les périphériques USB 1.1 et 2.0,
lesquels permettent de transférer des données à des vitesses atteignant respectivement 12 Mbit/s et 480 Mbit/s.
Voir «Ports USB» en page 82. Veuillez prendre note que le port USB 3.0 offre la fonction de charge USB en tout temps,
laquelle permet de charger un périphérique USB peu importe que le système soit allumé ou non.
Port USB 3.0
Le port USB 3.0 vous permet de connecter des périphériques USB. Chaque port USB 3.0 permet de transférer des
données à une vitesse atteignant 5 Gbit/s. Il est également rétrocompatible avec les périphériques USB 1.1 et 2.0,
lesquels permettent de transférer des données à des vitesses atteignant respectivement 12 Mbit/s et 480 Mbit/s.
Voir «Ports USB» en page 82.
Port vidéo externe
Le port vidéo externe permet de connecter un moniteur externe ou un projecteur ACL. Voir «Port vidéo externe» en
page 84.
Prise d’alimentation c.c.
La prise d’alimentation c.c. sert à brancher l’adaptateur secteur, lequel permet d’alimenter le PC Tablette LifeBook
et de charger la batterie interne au lithium.
18
- Emplacement des commandes et des connecteurs
Périphérique de baie modulaire
Point d’attache du cordon du stylet
Support de stylet
Levier d’éjection de la baie modulaire
Port USB 2.0
Fente pour dispositif antivol

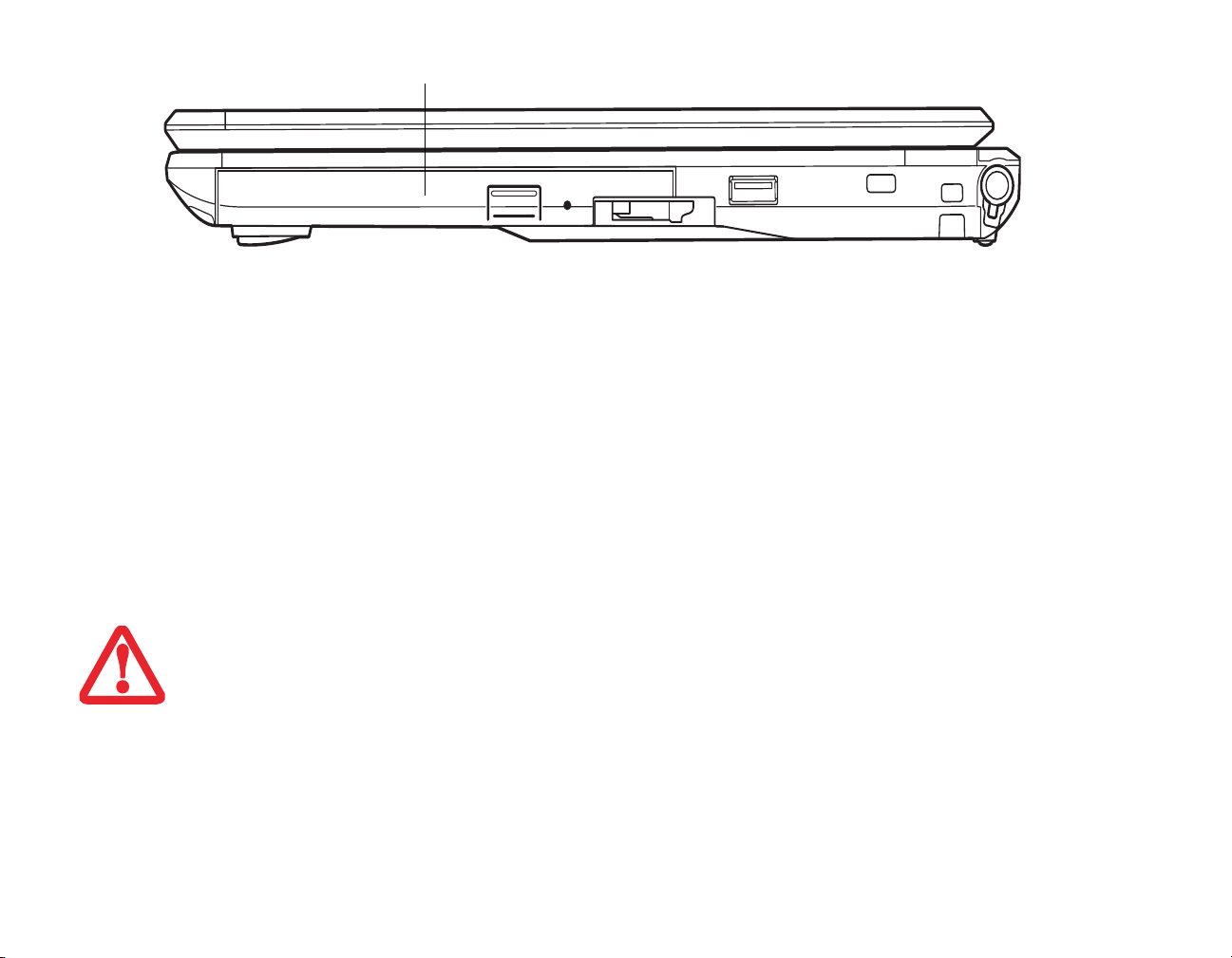

Figure 4. Côté droit du PC Tablette LIFEBOOK
Composants sur le côté droit de l’ordinateur
Voici une courte description des composants se trouvant sur le côté droit de votre PC Tablette LIFEBOOK.
Baie modulaire
La baie modulaire permet d’installer l’un des périphériques suivants. Voir «Périphériques de baie modulaire» en
page 47.
• Lecteur modulaire Blu-ray™ RW.
• Graveur de DVD multiformat double couche
• Batterie au lithium modulaire
• Volet réducteur de poids
Port USB 2.0
Le port USB 2.0 vous permet de connecter des périphériques USB. La norme USB 2.0 transfère des données à un
débit théorique de 480 Mbit/s. Elle est rétrocompatible avec les périphériques USB 1.1 dont le débit atteint 12 Mbit/s.
Voir «Ports USB» en page 82.
Point d’attache du cordon du stylet
Ce point d’attache est conçu pour retenir le stylet près de l’ordinateur et éviter qu’il ne s’égare. Pour de plus amples
informations, reportez-vous à «Fixation du cordon du stylet» en page 45.
19
- Emplacement des commandes et des connecteurs
Support de stylet
Le support sert à tenir le stylet lorsque ce dernier n’est pas utilisé. Le stylet sert d’interface avec l’écran numériseur actif.
Fente pour dispositif antivol
La fente de dispositif antivol vous permet d’installer un dispositif antivol disponible en option.
Levier d’éjection de la baie modulaire
Le levier d’éjection de la baie modulaire permet d’éjecter un périphérique de baie modulaire, afin de pouvoir le retirer.
Voir «Périphériques de baie modulaire» en page 47.
20
- Emplacement des commandes et des connecteurs
Prise de réseau local Gigabit (RJ-45)
Port USB 2.0
Figure 5. Arrière du PC Tablette LIFEBOOK
Composants de la face arrière
Voici une courte description des composants se trouvant à l’arrière de votre PC Tablette LIFEBOOK.
Gigabit Prise de réseau local (RJ-45)
Cette prise est utilisée pour une connexion Gigabit Ethernet (10Base-T/100Base-Tx/1000Base-T) interne.
Voir «Prise de réseau local (RJ-45) interne» en page 81.
Port USB 2.0
Le port USB 2.0 vous permet de connecter des périphériques USB. La norme USB 2.0 transfère des données
à un débit théorique de 480 Mbit/s. Elle est rétrocompatible avec les périphériques USB 1.1 dont le débit
atteint 12 Mbit/s. Voir «Ports USB» en page 82.
21
- Emplacement des commandes et des connecteurs
Compartiment de module
Connecteur pour duplicateur de ports
Grilles de ventilation
Filtre intégré pouvant être nettoyé
(divers emplacements)
Compartiment d’antenne
grand réseau sans fil
de mémoire
Loquet de batterie
Loquet de batterie
Batterie au lithium
Figure 6. Dessous du PC Tablette LIFEBOOK
Composants sous l’ordinateur
Voici une courte description des composants se trouvant sous votre PC Tablette LIFEBOOK.
Compartiment de mémoire supplémentaire
Votre PC Tablette est équipé en usine d’une mémoire vive synchrone dynamique de type 3 à double débit et à haute
vitesse (SDRAM DDR3 1600 MHz). Le compartiment de mémoire permet d’augmenter la capacité de mémoire système
de votre ordinateur pour en améliorer les performances globales. Voir «Module de mémoire additionnelle» en
page 78. Normalement, vous ne devriez pas avoir à ouvrir ce compartiment.
22
- Emplacement des commandes et des connecteurs
Grilles de ventilation
Les grilles permettent à l’air de circuler dans le système afin de refroidir les composants.
POURPROTÉGERVOTRE PC TABLETTEDESDOMMAGESETOPTIMISERSESPERFORMANCES, GARDEZTOUJOURSLESGRILLESDEVENTILATION
Le compartiment de module grand réseau sans fil contient le dispositif de communications sur grand réseau sans fil.
Normalement, vous ne devriez pas avoir à ouvrir ce compartiment.
Loquets de la batterie
Les loquets servent à maintenir la batterie à l’intérieur de son compartiment.
Compartiment de batterie au lithium
Le compartiment de batterie contient la batterie interne au lithium. Le couvercle de ce compartiment peut être ouvert
pour enlever la batterie lorsque l’ordinateur doit être entreposé pendant une longue période ou pour remplacer une
batterie à plat par une autre batterie chargée. Voir «Batterie au lithium» en page 71.
Filtre intégré pouvant être nettoyé
Le filtre anti-poussière aide à éviter que la poussière et la saleté s’infiltrent dans votre ordinateur. Voir «Nettoyage
du filtre anti-poussière» en page 131.
Connecteur de duplicateur de ports
Ce connecteur permet de brancher le duplicateur de ports en option sur votre ordinateur portable.
23
- Emplacement des commandes et des connecteurs
Accès au lecteur
Verr num
Verr maj
Verr défil
Batterie 1 niveau
Batterie 2 niveau de chargeChargement de la batterie
Voyant
Sécurité
optique/disque dur
d’alimentation
de charge
Figure 7. Tableau de voyants d’état
Tableau de voyants d’état
Votre ordinateur comprend deux tableaux de voyants d’état: on the left front and under the display. Le tableau de
voyants d’état contient des symboles et DEL associées correspondant à des composants spécifiques de votre PC Tablette.
Ces symboles vous renseignent sur le fonctionnement des composants correspondants.(Figure 7)
Voyant d’alimentation
Le voyant d’alimentation indique si le système est opérationnel. Il présente différents états, chacun d’entre eux indiquant
le mode d’alimentation de votre PC Tablette au moment donné.
24
- Tableau de voyants d’état
• Allumé en continu (bleu): Le PC Tablette est sous tension et prêt à être utilisé.
111
2
• Clignotant : Le PC Tablette est en mode Sommeil.
• Éteint : Votre système est en veille prolongée ou hors tension.
Si la batterie est en cours de charge, le voyant d’alimentation demeure allumé même si l’ordinateur est éteint. Et même si
le système a été éteint avec Windows, le voyant d’alimentation restera allumé si un adaptateur est branché à l’ordinateur.
Voyants de charge en cours
Les voyants «Chargement de la batterie» et «Niveau de charge» indiquent laquelle des batteries est en cours de
chargement (Batterie 1: batterie au lithium principale; Batterie 2: batterie au lithium modulaire optionnelle).
Voyant de niveau de charge
Le voyant de niveau de charge de la batterie affiche le niveau de charge de la batterie comme suit :
• Vert continu : batterie chargée entre 51% et 100% de sa capacité maximale.
• Orange continu : batterie chargée entre 13% et 50% de sa capacité maximale.
• Rouge continu : batterie chargée entre 0% et 12% de sa capacité maximale.
• Orange clignotant : Le clignotement indique qu’une mesure de chargement est en cours
(quatre secondes après l’installation de la batterie).
• Rouge clignotant: Problème au niveau de la batterie.
Ce voyant d’accès indique si le disque dur interne ou le lecteur optique est en cours d’utilisation.
Voyant de sécurité
Si un mot de passe a été défini, ce voyant clignote lorsque le système est réactivé à partir de l’état Hors tension ou
du mode Sommeil. Vous devez entrer le mot de passe défini dans le «Tableau de sécurité» pour que le système
redevienne opérationnel.
Voyant de verrouillage du pavé numérique
Le voyant Verr num révèle si le clavier intégré est en mode de pavé numérique à dix touches.
Voyant de verrouillage des majuscules
Le voyant Verr maj révèle si le clavier inscrira les lettres en majuscules.
Voyant Verr défil
Le voyant Verr défil indique si le verrouillage du défilement est actif.
26
- Tableau de voyants d’état
Écran
Figure 8. Ouverture de l’écran
Écran
Votre PC Tablette LIFEBOOK T904 est doté d’un écran d’affichage à DEL rétro-éclairé vous permettant de mieux voir
son contenu lorsque la lumière environnante est intense. La conception convertible de votre PC Tablette vous permet
d’ouvrir complètement l’écran, de le tourner à 180 degrés dans les deux sens et le placer face vers le haut sur le clavier.
Cela vous permet d’utiliser le système comme une tablette, de la même manière qu’avec un bloc-note en papier.
Ouverture de l’écran
Soulevez simplement l’écran vers le haut et vers l’arrière jusqu’à une position confortable, en faisant attention de ne
pas toucher à la surface d’affichage. (Figure 8)
27
- Écran

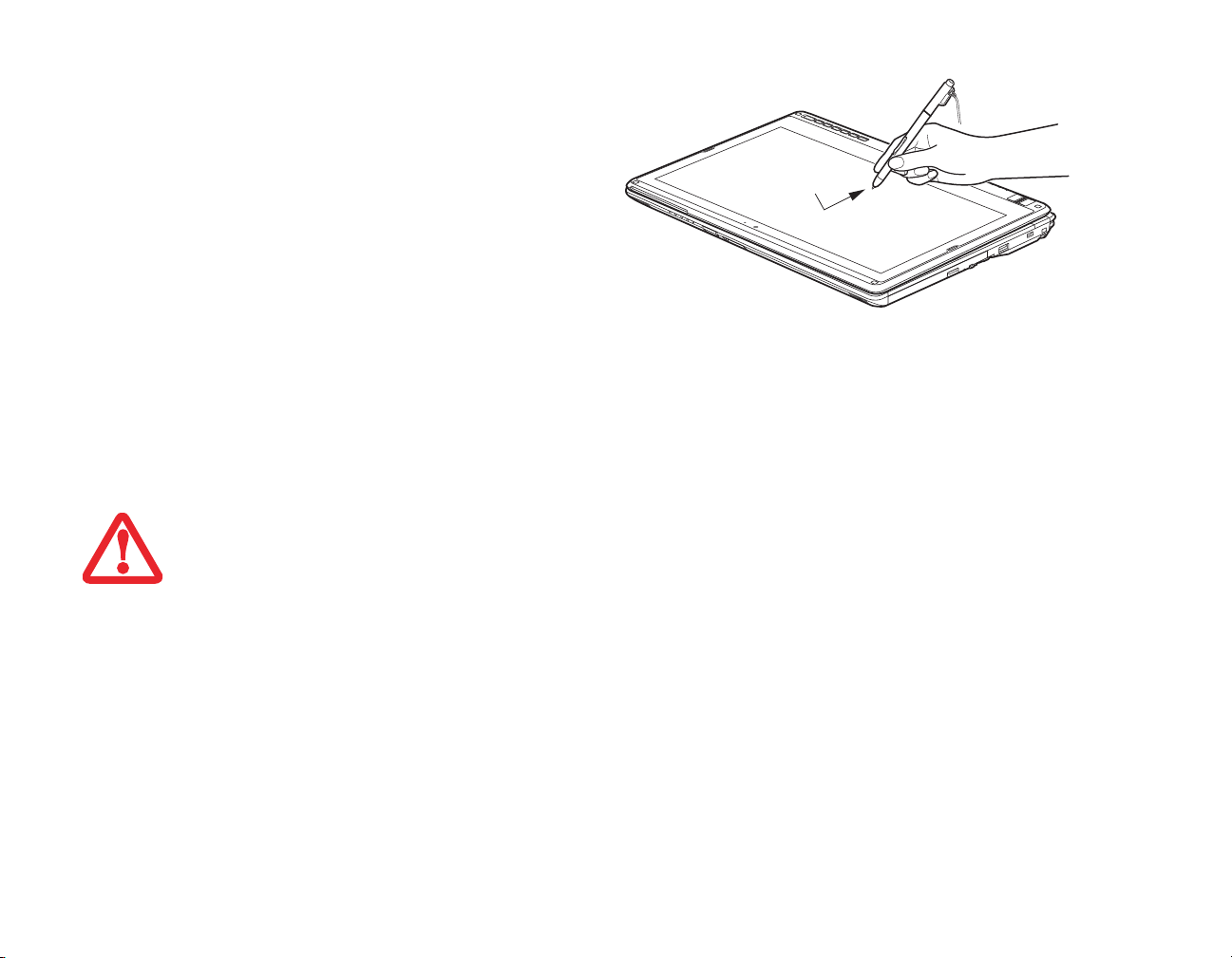

Utilisation du système comme une tablette
A
B
C
D
Si vous souhaitez utiliser le système comme une tablette, effectuez les étapes suivantes.
• L’ ÉCRANPEUTPIVOTERDANSUNSENSCOMMEDANSL’AUTRE; MAISLORSQUEVOUSSOUHAITEZREVENIRÀLACONFIGURATIONPORTABLE,
• À L’ÉTAPESUIVANTE, ASSUREZ-VOUSDEPLACERL’ÉCRANPERPENDICULAIREMENTAUCLAVIER, SINONLECLAVIERETLECOUVERCLEDEL’ÉCRAN
POURRAIENTS’ÉGRATIGNER.
1Soulevez l’écran jusqu’à ce qu’il soit perpendiculaire au clavier. (Figure 9).
2Lorsque l’écran est perpendiculaire au clavier, tournez de 180 degrés dans l’une ou l’autre direction(Figure 10)
afin qu’il soit face vers l’arrière.
3En tenant l’extrémité supérieure de l’écran, tirez vers l’avant jusqu’à ce qu’il repose pratiquement au dessus du clavier.
4Pour revenir à la configuration portable, reprenez les étapes 3 et 2.
• Votre ordinateur peut être utilisé en configuration tablette et orienté de quatre façons différentes : 0o, 90o, 180o
et 270o (Figure ). Les lettres associées à chaque orientation désignent la position du système lorsque la flèche
est tournée vers le haut.
• (A) Orientation verticale: Positionnez l’écran à la verticale, la caméra Web à gauche.
• (B) 2e orientation verticale: Positionnez l’écran à la verticale, la caméra Web à droite.
• (C) Orientation horizontale: Positionnez l’écran à l’horizontale, la caméra Web au-dessus.
• (D) 2e orientation horizontale: Positionnez l’écran à l’horizontale, la caméra Web au-dessous.
Modification de la fonction de pivotement automatique
Votre PC Tablette possède un utilitaire de pivotement automatique permettant de déterminer comment vous
souhaitez que l’écran réagisse lorsque la tablette est tournée. Lorsque le pivotement automatique est activé,
l’affichage pivote automatiquement dans le même sens que l’écran.
Lorsque vous recevez votre PC tablette, les valeurs Pause et Pause automatique sont les paramètres par défaut de
l’utilitaire de pivotement automatique. Lorsque l’option Pause est activée, le système ne se place pas en Pivotement
automatique tant que ce mode n’est pas activé. Lorsque l’option Pause automatique est activée, l’écran ne pivote pas
automatiquement s’il a été tourné autrement qu’avec la fonction de pivotement automatique (notamment avec le
bouton de pivotement sur la tablette).
Si l’option Pause automatique est activée, il existe plusieurs façons de réactiver le pivotement automatique:
• Positionnez l’affichage et l’écran dans le même sens.
• Lorsque le système quitte le mode veille ou le mode veille prolongée.
• Lorsque le système est redémarré ou que la session est fermée puis rouverte.
29
- Écran
Lorsque le système est en Pause, il existe plusieurs façons de l’activer:
• Sélectionnez Démarrer > Tous les programmes > Utilitaire de pivotement automatique, puis cliquez sur Reprendre.
• Avec le bouton droit, cliquez sur l’icône de l’utilitaire de pivotement automatique dans la barre de tâches, puis
cliquez sur Reprendre.
• Ouvrez le menu Fujitsu en cliquant sur le bouton [A] ou en cliquant sur l’icône du menu Fujitsu dans la barre
de tâches, puis cliquez sur [Reprendre pivotement automatique] dans la deuxième page du menu Fujitsu.
Remarque: Si Windows 8 Pro a été installé sur votre système, vous pouvez enfoncer et tenir le bouton de rotation
pour désactiver la rotation automatique.
Réglage de la luminosité de l’écran
Lorsque vous avez allumé votre ordinateur PC Tablette, vous pouvez régler la luminosité de l’écran à un niveau plus
confortable. Vous pouvez ajuster la luminosité de trois façons: avec le clavier, avec l’utilitaire de gestion de l’alimentation,
avec le menu Fujitsu.
Utilisation du clavier.
Si vous réglez la luminosité en vous servant du clavier, vous modifiez les paramètres du système (c.-à-d., le paramétrage
réalisé avec les touches de fonction modifient automatiquement les paramètres de luminosité dans les paramètres
de la tablette et du stylet).
• [Fn+F6] : Appuyez plusieurs fois sur cette combinaison de touches pour diminuer la luminosité de votre écran.
• [Fn+F7] : Appuyez plusieurs fois sur cette combinaison de touches pour augmenter la luminosité de votre écran.
Utilisation de l’utilitaire de gestion de l’alimentation.
Pour régler la luminosité avec l’utilitaire de gestion de l’alimentation:
Cliquez sur Démarrer -> Panneau de configuration. Dans « Affichage par: », sélectionnez un des affichages par icônes.
Sélectionnez Affichage, puis cliquez sur Régler la luminosité dans la partie gauche de l’écran. Faites glisser la barre
Luminosité de l’écran vers la gauche ou la droite selon votre préférence.
30
- Écran
Utilisation du menu Fujitsu pour régler la luminosité.
Pour régler la luminosité en vous servant du menu Fujitsu, cliquez sur l’icône Menu Fujitsu de la barre de tâches dans
le coin inférieur droit de l’écran. (Vous pouvez aussi ouvrir le menu Fujitsu en appuyant sur le bouton [A].) Faites défiler
vers le bas jusqu’au Centre de mobilité Windows, puis double-cliquez sur l’icône située à côté de Luminosité de l’écran.
Réglez la luminosité en faisant glisser le bouton sur la position On battery (Alimentation batterie) ou Plugged in
(Alimentation secteur).
Vous pouvez également utiliser le menu Fujitsu pour rapidement réduire la luminosité au minimum ou l’augmenter
au maximum. Pour cela, vous n’avez qu’à cliquer sur le bouton correspondant du menu Fujitsu : Luminosité ACL min ou Luminosité ACL max.
Activation/Désactivation du capteur de lumière ambiante
Ce système possède un capteur de lumière ambiante (juste sous les boutons de tablette) qui mesure automatiquement
les conditions de luminosité dans lesquelles l’ordinateur est utilisé. Si l’environnement est très éclairé, la luminosité
de l’écran ACL augmentera pour faciliter la lecture. Au contraire, dans la pénombre, la luminosité de l’écran diminuera
automatiquement.
Le capteur de lumière peut être activé ou désactivé à partir du Panneau de configuration, comme suit:
Windows 7 :
1Ouvrez le Panneau de configuration et cliquez sur Affichage par: puis sélectionnez la taille des icônes souhaitée.
2Cliquez sur l’icone Capteurs d’emplacement et autres.
31
- Écran
3Pour activer ou désactiver le capteur de lumière, cochez ou décochez la case située dans la colonne « Activé ».
4Pour de plus amples informations à propos du capteur de lumière, ouvrez la fenêtre « Propriétés du capteur »
en cliquant sur Capteur de lumière dans la colonne « Capteur ».
5Dans la fenêtre « Propriétés du capteur », vous pouvez modifier la description du capteur, désinstaller le capteur
ou encore activer ou désactiver les utilisateurs sélectionnés.
• Pour modifier la description du capteur, cliquez sur le bouton [Modifier la description], saisissez les nouveaux
éléments, puis cliquez sur le bouton [OK].
• Pour limiter le nombre d’utilisateurs ayant accès aux capteurs, cliquez sur Modifier les accès aux capteurs,
puis cochez ou libérez la case située à côté de l’utilisateur auquel vous souhaitez autoriser ou refuser l’accès.
• Pour désinstaller le capteur, cliquez sur Désinstaller ce capteur.
Windows 8 :
Dans un système Windows 8, il existe deux façons d’activer/désactiver le capteur de lumière ambiante.
1. Allez à l’écran de démarrage moderne -> Modifier les paramètres de l’ordinateur -> Général -> Écran. Vous trouverez
alors l’option Régler automatiquement la luminosité de l’écran. Vous pouvez utiliser l’interrupteur pour activer/
désactiver le capteur de lumière ambiante.
2. Depuis le bureau Windows, allez sur Panneau de configuration -> Tous les éléments du panneau de configuration ->
Options d’alimentation. Sélectionnez le plan avec lequel vous désirez régler le capteur de lumière ambiante. Allez
ensuite à Modifier les paramètres de plan -> Modifier les paramètres d’alimentation avancés -> Écran. Sous Activer la
luminosité adaptative, vous pouvez activer/désactiver Alimentation batterie ou Fiche de connexion branchée.
32
- Écran
Clavier
Touche Fn
Touche Démarrer
Touches de fonction
Pavé numérique
Touche d’application
Touches de défilement
(délimité par la ligne noire)
Figure 12. Clavier
Utilisation du clavier
Votre PC Tablette Fujitsu LIFEBOOK est doté d’un clavier à 84 touches. Ce clavier exécute toutes les fonctions d’un clavier
à 101 touches, y compris les touches Windows et diverses touches de fonction spéciales. Cette section décrit les touches
suivantes (Figure 12) :
• Pavé numérique : Certaines touches de votre PC Tablette remplissent une double fonction, servant à la fois de
caractère standard et de touche numérique ou mathématique. Pour passer du caractère standard à la fonction
numérique, utilisez la touche [Verr num].
33
- Clavier
• Touches de defilement: Votre clavier contient quatre touches fléchées permettant de déplacer le curseur
ou le point d’insertion vers la droite, vers la gauche, vers le haut ou vers le bas, dans les fenêtres, dans les
applications et dans les documents.
• Touches de fonction: Les touches [F1] à [F12] s’utilisent avec la touche [Fn] pour exécuter des actions spéciales,
selon le programme en cours d’utilisation.
• Touches Windows: Ces touches fonctionnent avec votre système d’exploitation Windows. Ces touches permettent
de basculer entre les modes de bureau Windows et d’écran de démarrage moderne, ainsi que d’ouvrir la barre
d’applications en bas de l’écran.
Pavé numérique
Certaines touches du clavier remplissent une double fonction en servant de touche standard et de touche numérique.
Pour utiliser la fonction numérique de ces touches, appuyez sur [Verr num]. Pour désactiver la fonction numérique,
appuyez de nouveau sur la même touche. Lorsque cette fonction est activée, vous pouvez saisir des chiffres de 0 à 9,
exécuter des additions ( + ), des soustractions ( - ), des multiplications ( * ) et des divisions ( / ), ainsi que saisir des
décimales ( , ) en vous servant des touches de fonction désignées du pavé numérique. Les fonctions secondaires des
touches du pavé numérique sont indiquées sur leur face avant.
Touches Windows
Votre ordinateur portable LIFEBOOK comporte deux touches Windows, soit une touche Windows et une touche Application.
La touche Windows permet de basculer entre le bureau Windows et l’écran de démarrage moderne. La touche Application
ouvre la barre d’applications dans le bas de l’écran. (pour de plus amples informations concernant les touches Windows,
veuillez consulter votre documentation Windows).
Touches de défilement
Les touches de défilement sont les quatre touches fléchées qui permettent de déplacer le curseur vers le haut, vers le bas,
vers la gauche et vers la droite dans les applications. Dans les programmes tels que l’Explorateur Windows/Explorateur
de fichiers, elles servent à déplacer la «mise en évidence» (sélectionne l’élément suivant en haut, en bas, à gauche
ou à droite).
34
- Clavier
Touches de fonction
Votre PC Tablette LIFEBOOK comporte 12 touches de fonction, F1 à F12. Les fonctions affectées à ces touches varient
selon l’application. Pour les connaître, consultez la documentation du logiciel utilisé.
• La touche [Fn] permet d’accéder à des fonctions supplémentaires de votre PC Tablette. Elle est toujours utilisée
conjointement avec une autre touche.
• [Fn+F2]: Si vous avez un ordinateur à rétro-éclairage et que vous appuyez sur [F2] tout en enfonçant la touche [Fn],
vous pourrez activer ou désactiver la fonction de rétro-éclairage du clavier.
• [Fn+F3]: Maintenez [Fn] enfoncée et appuyez sur [F3] pour activer ou désactiver la fonction Silence.
• [Fn+F4]: Maintenez la touche [Fn] enfoncée et appuyez sur [F4] pour activer ou désactiver la fonction Quick Point.
Veuillez prendre note que la combinaison de touches [Fn+F4] fonctionne uniquement lorsque le paramètre
Manual Setting (Configuration manuelle) est sélectionné dans le BIOS. (Voir «Utilitaire de configuration du
BIOS» en page 62)
• [Fn+F6]: Gardez la touche [Fn] enfoncée et appuyez plusieurs fois sur [F6] pour diminuer la luminosité de l’écran.
• [Fn+F7]: Gardez la touche [Fn] enfoncée et appuyez plusieurs fois sur [F7] pour augmenter la luminosité de l’écran.
• [Fn+F8]: Si vous appuyez plusieurs fois sur [F8] tout en maintenant la touche [Fn] enfoncée, vous réduirez le
volume sonore de votre système.
• [Fn+F9]: Si vous appuyez plusieurs fois sur [F9] tout en maintenant la touche [Fn] enfoncée, vous augmenterez
le volume sonore de votre système.
• [Fn+F10]: Gardez la touche [Fn] enfoncée et appuyez sur [F10] pour changer l’emplacement de l’affichage
vidéo. Chaque fois que vous appuyez sur cette combinaison de touches, vous passez au choix suivant. Les choix
disponibles sont, dans l’ordre: écran intégré uniquement, moniteur externe uniquement et écran intégré plus
moniteur externe.
35
- Clavier
Pavé tactile/numériseur actif
Bouton gauche
Bouton droit
Commande du curseur
/écran tactile
Figure 13. Pavé tactile Touchpad
Utilisation du pavé Touchpad
Le pavé tactile Touchpad est intégré à votre PC Tablette LIFEBOOK. Ce dispositif permet de commander le déplacement
du curseur et de sélectionner des éléments affichés à l’écran. Ce pavé est composé d’une commande de curseur sous
le centre du clavier et de deux boutons juste en-dessous. Le bouton gauche fonctionne de la même manière qu’un
bouton gauche de souris tandis que le bouton droit a la même fonction que le bouton droit d’une souris. La fonction
exacte des boutons peut varier selon l’application utilisée.
36
- Pavé tactile/numériseur actif/écran tactile
Cliquer
Cliquer signifie enfoncer et relâcher un bouton. Pour cliquer à gauche, placez le curseur sur l’élément que vous désirez
sélectionner, puis enfoncez et relâchez immédiatement le bouton gauche. Pour cliquer à droite, placez le curseur sur
l’élément que vous désirez sélectionner, puis enfoncez et relâchez immédiatement le bouton droit. Vous pouvez également
cliquer en frappant une fois le pavé Touchpad avec délicatesse.
Figure 14. Cliquer à l’aide du boutonFigure 15. Cliquer à l’aide du pavé TouchPadFigure 16. Faire un clic droit avec le bouton
Double-cliquer
Double-cliquer signifie cliquer rapidement, deux fois de suite, avec le bouton gauche. Cette procédure ne fonctionne pas
avec le bouton droit. Pour effectuer un double-clic, placez le pointeur sur l’objet voulu et appuyez rapidement deux fois sur
le bouton gauche. Vous pouvez également effectuer un double-clic en tapant deux fois légèrement sur le pavé tactile.
Figure 17. Double-cliquer à l’aide du boutonFigure 18. Double-cliquer à l’aide du pavé Touchpad
Glisser signifie enfoncer le bouton gauche, sans le relâcher, en déplaçant le curseur. Pour faire glisser un élément,
placez d’abord le curseur sur cet élément. Ensuite, enfoncez et tenez le bouton gauche tout en déplaçant l’élément
à son nouvel emplacement, puis relâchez. Vous pouvez également glisser un élément avec le pavé tactile Touchpad.
Premièrement, placez le curseur sur l’élément que vous désirez déplacer et frappez légèrement le pavé tactile Touchpad
à deux reprises en faisant attention de laisser le doigt sur le pavé après la dernière frappe. Ensuite, glissez votre doigt
sur le pavé tactile jusqu’à ce que l’élément soit à l’emplacement désiré et retirez votre doigt.
Figure 19. Glisser à l’aide du boutonFigure 20. Glisser à l’aide du pavé Touchpad
Réglage des commandes du pavé TouchPad
Le panneau de configuration Windows vous permet de personnaliser votre pavé tactile TouchPad avec divers paramètres
disponibles dans la boîte de dialogue Propriétés de la souris. Il y a trois aspects du fonctionnement du pavé tactile
que vous pouvez régler:
• Boutons : Cet onglet vous permet de configurer les boutons pour une utilisation gaucher ou droitier, et de configurer
l’intervalle de temps permis entre deux clics lors des double-clics.
38
- Pavé tactile/numériseur actif/écran tactile
• Pointeurs: Cet onglet vous permet de paramétrer le régime du curseur selon sa fonctionnalité.
• Options de Pointeur: Cet onglet vous permet de configurer une relation entre la vitesse de mouvement de votre
doigt et la vitesse du curseur. Il vous permet aussi d’activer un sillage de pointeur pour la flèche du curseur.
Écran de numériseur actif
REMARQUE: Votre système possède un pavé tactile capacitif
répondant aux mouvements et aux pressions du doigt.
(cette configuration est appelée « numériseur double »).
Pour obtenir davantage de renseignements sur l’écran
tactile, reportez-vous au «Utilisation de l’écran tactile
capacitif» en page 43.

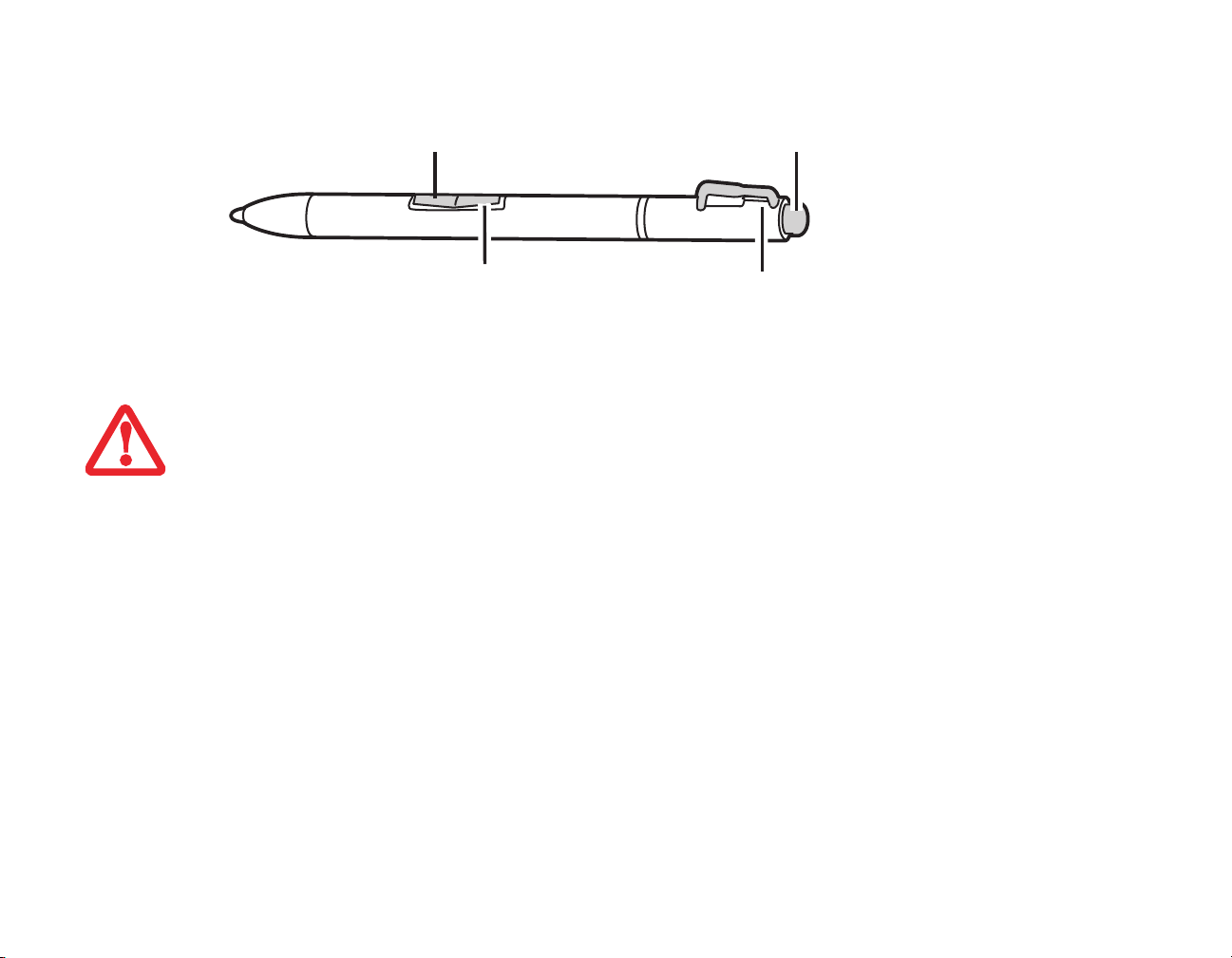

Le numériseur intégré vous permet d’utiliser le stylet comme
un pointeur. Vous pouvez utiliser le stylet pour cliquer, doublecliquer, cliquer à droite, faire glisser des éléments ou icônes
ou pour dessiner et effacer comme avec un stylet ou un crayon
dans des applications qui fonctionnent avec cette caractéristique,
notamment des programmes de dessin et de peinture. La moitié
avant du manche fonctionne exactement comme un bouton
droit de souris. La moitié arrière du manche et le commutateur
d’effacement à l’extrémité du stylet agissent comme des effaceurs.
Si vous utilisez le bouton d’effacement, assurez-vous de bien
l’enfoncer sur l’écran pour activer la fonction d’effacement.
Figure 21. Utilisation de l’écran numériseur actif
Pour faire un clic gauche, touchez l’objet que vous voulez sélectionner, puis soulevez immédiatement le bout
du stylet (Figure 23).
Faire un clic droit sur l’écran numériseur
Pour faire un clic droit, maintenez le bouton sur le devant du stylet enfoncé en tapotant sur l’écran (Figure 24).
Pour désactiver la fonction de clic à droite, allez à Démarrer -> Panneau de configuration -> Matériel et son ->
Paramètres tactiles et du stylet.
40
- Pavé tactile/numériseur actif/écran tactile
Figure 23. Cliquer sur l’écran numériseur actifFigure 24. Faire un clic droit sur l’écran numériseur
Double-cliquer
Pour double-cliquer, touchez l’élément deux fois, puis
retirez immédiatement le bout du stylet (Figure 25).
41
- Pavé tactile/numériseur actif/écran tactile
Figure 25. Faire un double clic sur l’écran
Glisser
Glisser signifie déplacer un élément avec le stylet en
touchant l’écran, puis en déplaçant et en soulevant
le stylet. Pour glisser, touchez l’écran tactile avec votre
stylet sur l’élément que vous souhaitez déplacer.
Tout en continuant de toucher l’écran avec le stylet,
glissez l’élément vers son nouvel emplacement en
déplaçant le stylet à travers l’écran, puis en soulevant
le stylet pour le relâcher (Figure 26).
Figure 26. Faire glisser un objet sur l’écran
Étalonner l’écran de numériseur actif
Pour assurer une correspondance précise entre le curseur et le stylet, vous devez exécuter l’Utilitaire d’étalonnage de
l’écran tactile avant d’utiliser l’écran tactile pour la première fois. Faites de même si vous avez modifié la résolution
de l’écran et/ou l’orientation.
1Allez à Démarrer -> Panneau de configuration.
2Cliquez sur Périphériques et sons, puis sélectionnez Paramètres PC tablette.
3Sous l’onglet Affichage, cliquez sur le bouton [Étalonner]. (Remarque: Si vous avez un écran tactile capacitif
optionnel, vous devez cliquer sur Entrée stylet ou sur Entrée tactile, selon la méthode que vous désirez étalonner.)
4Réglez l’écran de votre portable à un angle confortable, puis repérez le symbole (+) dans le coin supérieur gauche
5Selon que vous procédiez à l’étalonnage de l’entrée stylet ou de l’entrée tactile, touchez fermement l’écran avec
le stylet ou votre doigt, directement sur le symbole (+). Soulevez le stylet ou votre doigt de l’écran et la cible se
déplacera vers une position différente sur l’écran.
6Répétez l’étape 4 jusqu’à ce que vous ayez sélectionné tous les symboles (+).
7Une fois cette opération terminée, appuyez sur le bouton [OK].
8Avec le stylet ou votre doigt, touchez plusieurs points de l’écran pour vérifier qu’il est bien étalonné. Si vous n’êtes
pas satisfait de l’étalonnage de l’écran, appuyez sur le bouton [Étalonner] pour recommencer.
Utilisation de l’écran tactile capacitif
Ce PC Tablette comporte un numériseur double optionnel permettant d’utiliser le stylet ou un doigt comme pointeur.
Ce type d’écran permet également d’utiliser des « mouvements » pour exécuter diverses opérations, notamment pour
défiler, zoomer et pivoter.
Le pavé tactile vous permet de faire des agrandissements et rétrécissements sur une page, de parcourir rapidement
des documents volumineux, de basculer les icônes, de basculer la barre de commandes d’application et de retourner
à la dernière application.
Défilement en haut/bas:
Pour défiler vers le haut ou vers le bas, glissez deux doigts vers le haut ou vers le bas (Figure 27).
43
- Pavé tactile/numériseur actif/écran tactile
Défilement à gauche/droite:
Pour défiler vers la droite ou vers la gauche, glissez deux doigts vers la droite ou vers la gauche (Figure 27).
Agrandissements/rétrécissements :
Pour faire un zoom avant ou un zoom arrière sur une page avec le pavé tactile, placez deux doigts en position
de pincement et écartez-les pour faire un zoom avant ou rapprochez-les pour faire un zoom arrière (Figure 28).
Basculer les icônes
Pour faire basculer les icônes, glissez un doigt à partir du rebord droit du pavé tactile (Figure 29).
Basculer la barre de commandes d’application
Pour faire basculer la barre de commandes d’application, glissez un doigt vers le bas à partir du rebord supérieur
du pavé tactile (Figure 30).
Retourner à la dernière application
Pour retourner à la dernière application, glissez un doigt à partir de la bordure gauche. Pour faire un zoom avant ou
un zoom arrière sur une page avec le pavé tactile, placez deux doigts en position de pincement et écartez-les pour
faire un zoom avant ou rapprochez-les pour faire un zoom arrière (Figure 31).
Figure 27. DéfilementFigure 28. ZoomFigure 29.
Basculer les icônes
44
- Pavé tactile/numériseur actif/écran tactile
Figure 30. Basculer
les applications
Figure 31.
Dernière application
.
Fixation du cordon du stylet
Pour éviter d’échapper ou de perdre votre stylo, attachez-le
à votre ordinateur à l’aide du cordon fourni.
Pour attacher le cordon à votre PC Tablette, suivez les
étapes suivantes:
1Attachez l’extrémité du cordon (petite boucle) à votre
stylet. Pour ce faire, enfilez la petite boucle à travers
le trou du stylet, puis faites passer l’autre extrémité
du cordon à travers la boucle.
2Attachez la grande boucle du cordon au point d’attache
de votre ordinateur. Pour ce faire, enfilez le bout du cordon
(grande boucle) à travers le point d’attache, puis faites
passer le stylo à travers la grande boucle.
Figure 32. Installation du cordon
45
- Pavé tactile/numériseur actif/écran tactile
Réglage du volume
Votre PC Tablette Fujitsu LIFEBOOK est doté de plusieurs commandes de volume fonctionnant en interaction.
• Vous pouvez aussi ajuster et couper/remettre le volume avec l’icône de volume dans la zone de notification.
• Le volume peut être réglé avec les boutons d’augmentation/diminution du volume sur le tableau de boutons.
• Le volume peut également être réglé avec les touches de fonction [F8] et [F9]. Si vous appuyez plusieurs fois
sur [F8] tout en maintenant la touche [Fn] enfoncée, vous réduirez le volume sonore de votre système. Si vous
appuyez plusieurs fois sur [F9] tout en maintenant la touche [Fn] enfoncée, vous augmenterez le volume
sonore de votre PC Tablette.
• Pour régler le volume, vous pouvez ouvrir le panneau de configuration et sélectionner le Centre de mobilité
Windows. Ensuite, dans la zone « Volume », vous pourrez régler le volume ou passer en sourdine.
• Gardez la touche [Fn] enfoncée et appuyez sur la touche [F3] pour couper le son. Pour rétablir le son,
appuyez de nouveau sur [Fn+F3].
• Le volume peut aussi être réglé avec les commandes de volume proposées par diverses applications.
• Certains périphériques audio pouvant être connectés à votre système sont dotés de commandes de volume.
Chaque commande de volume ci-dessus impose une limite supérieure s’appliquant aux autres commandes. Nous
vous recommandons d’essayer les différentes commandes pour découvrir le réglage vous convenant le mieux.
46
- Réglage du volume
Baie modulaire
Figure 33. Baie modulaire
Périphériques de baie modulaire
Votre PC Tablette Fujitsu LIFEBOOK est doté d’une baie modulaire. La baie modulaire permet d’insérer un lecteur optique,
une batterie au lithium ou un volet réducteur de poids.
L’un des périphériques indiqués ci-dessous sera installé dans la baie modulaire.
• Graveur de DVD multiformat double couche: Ce lecteur vous permet de lire des films, des logiciels et des DVD/CD
audio, ainsi que d’enregistrer des DVD, des CD et des DVD-RAM
• Lecteur modulaire Blu-ray™ RW. Ce lecteur permet de lire et graver des disques Blu-ray.
• Batterie au lithium modulaire: cette batterie rechargeable peut être utilisée pour alimenter votre PC Tablette
LIFEBOOK lorsque aucun adaptateur n’y est connecté.
• Volet réducteur de poids: Ce volet permet de remplir la baie lorsque vous n’y insérez aucun périphérique.
6Vous pourrez ensuite accéder au périphérique et
l’utiliser normalement.
Votre PC Tablette détectera automatiquement le nouveau
périphérique et l’activera lors du démarrage de votre système.
Une lettre de désignation du périphérique sera attribuée et visible
dans le Poste de travail et dans Fichier/Explorateur Windows.
Remplacement sous tension
Pour remplacer un périphérique à chaud, employez l’utilitaire
«Déconnecter ou éjecter un périphérique en toute sécurité».
L’icône de cet utilitaire est disponible dans la zone de notification.
Cliquez sur l’icône et suivez les instructions s’affichant à l’écran.
48
- Périphériques de baie modulaire
Figure 34. Retrait/installation
d’un périphérique modulaire
Bouton
Bouton
Windows
d'alimetation
illustré à titr
de référence
Figure 35. Boutons Sécurité/PC Tablette du PC Tablette LIFEBOOK T90
Boutons Sécurité/PC tablette/Windows du LIFEBOOK
Le PC tablette LIFEBOOK T904 est doté d’une fonctionnalité unique : le panneau de boutons Sécurité et PC tablette,
avec un bouton Windows indépendant. Ces boutons vous permettent de protéger votre ordinateur contre toute utilisation
non autorisée et de lancer des applications et actions spécifique au simple toucher d’un bouton.
Fonctions des boutons de sécurité
Si le système de sécurité est activé au démarrage de votre PC Tablette ou à partir du mode Veille prolongée ou Hors
tension, vous devrez entrer un mot de passe à l’aide des boutons de sécurité. Une fois le mot de passe valide entré,
le système reprend son fonctionnement.
Cinq boutons de sécurité/application tablette sont situés sur le côté inférieur droit de l’écran lorsqu’il est configuré
pour une utilisation en ordinateur portable classique.
Les cinq boutons sont utilisés pour l’activation des fonctions de sécurité. Quatre des boutons sont utilisés pour entrer
un mot de passe et le cinquième l’est en tant que bouton d’Entrée. Pour plus d’informations sur chacun des boutons
Sécurité, consultez Tableau 3.
49
- Boutons Sécurité/PC tablette/Windows du LIFEBOOK
Icône de bouton État du systèmeFonction du tableau de sécurité
Pré-démarrage ou reprise à partir du mode Veille Bouton de sécurité 1
Bouton de sécurité 2
Bouton de sécurité 3
Bouton de sécurité 4
Bouton de sécurité [Entrée]
Table 3. Fonctions des boutons de sécurité
50
- Boutons Sécurité/PC tablette/Windows du LIFEBOOK
Fonctions des boutons de post-identification
Les six boutons peuvent être utilisés après l’ouverture de session. Pour plus d’informations sur les fonctions
de post-identification, consultez Tableau 3.
Icône de
bouton
État du systèmeFonctions PC Tablette
Post-démarrage (bureau Windows affiché)
Le bouton Windows a deux fonctions :
Action principale : ouvre le menu Démarrer bouton [Windows] + bouton
[Alimentation]: ouvre le gestionnaire des tâches Ctrl+Alt+Suppr
Diminution du volume
Augmentation du volume
désactive et réactive la rotation automatique
ouvre l’utilitaire de menu Fujitsu
ouvre l’application Journal Windows
Table 3. Fonctions des boutons PC Tablette pendant la post-identification
Bouton Windows
En postconn exion, l e bouton W indows se rt à acti ver deux f onction s. Lors que vous app uyez uniquem ent sur c e bouton,
il ouvre le menu Démarrer.
Si vous appuyez sur le commutateur d’alimentation en même temps que sur le bouton Windows, vous obtenez les
mêmes fonctions qu’avec la combinaison [Ctrl] + [Alt] + [Suppr].
51
- Boutons Sécurité/PC tablette/Windows du LIFEBOOK
Boutons Dim. volume/Augm. volume
Ces boutons servent à augmenter ou à diminuer le volume.
Blocage de la rotation
La fonction de blocage de rotation sert à désactiver ou à réactiver la rotation automatique. Lorsque l’ordinateur est
en configuration tablette et si la fonction de rotation automatique est réactivée, l’écran tourne automatiquement dès
que l’ordinateur est tourné. Lorsque la rotation automatique est désactivée, l’écran reste en position quels que soient
les mouvements de l’ordinateur.
Bouton A
Lorsque vous appuyez sur le bouton A après connexion, l’utilitaire de menu Fujitsu s’affiche.
Lorsque vous appuyez sur le bouton A, le voyant de batterie indique la capacité restante de la batterie (Voir
«Tableau de voyants d’état» en page 24.); il s’éteint automatiquement cinq secondes après que vous avez relâché
le bouton. Remarque: La fonction de confirmation de charge de la batterie est disponible uniquement lorsque le
système est éteint (S3/S4/S5).
Bouton B
Lorsque vous appuyez sur le bouton B après connexion, le Journal Windows s’affiche.
Modification des fonctions des boutons PC Tablette
Les boutons Applications A et B peuvent être changés pour lancer un programme ou effectuer une tâche que vous
choisissez. Par défaut, le bouton Application A lance le menu Fujitsu et le bouton Application B, le Journal MS.
Pour lancer différentes applications ou amener les boutons Applications A et B à effectuer une tâche spécifique:
1Dans le Panneau de configuration, double-cliquez sur l’icône «Paramètres des boutons tablette».
2Sélectionnez l’onglet Boutons tablette et, dans la liste, cliquez sur le bouton que vous souhaitez modifier.
3Cliquez sur [Changer] et ouvrez la liste déroulante dans le champ Appuyer :.
4Sélectionnez l’action que vous voulez voir le bouton effectuer. Si vous voulez lancer un programme, cliquez sur
Démarrer un programme, puis naviguez vers l’emplacement du programme.
5Cliquez sur [OK], puis cliquez à nouveau sur [OK]. Les boutons effectueront maintenant les actions que vous
leur avez assignées.
52
- Boutons Sécurité/PC tablette/Windows du LIFEBOOK
Configuration du tableau de sécurité LIFEBOOK
Lorsque vous recevez votre PC Tablette LIFEBOOK, l’application du tableau de sécurité est préinstallée, mais sans
aucun mot de passe défini. Les rubriques suivantes décrivent en détail le tableau de sécurité et la façon de configurer,
de changer ou de supprimer des mots de passe.
Boutons numérotés
Utilisez ces boutons pour saisir votre mot de passe.
Bouton Entrée
Après avoir entré les codes numérotés, appuyez sur ce bouton pour enregistrer le mot de passe dans le PC Tablette.
Mots de passe
Des mots de passe d’utilisateur et de superviseur peuvent être définis sur l’ordinateur. Afin de faciliter la gestion des
systèmes, le mot de passe de super viseur est habituellement le même sur tous les PC Tablette d’un groupe de travail, d’un
bureau ou d’une entreprise. Toutefois, les ordinateurs individuels utilisés dans un environnement de groupe ne devraient
pas utiliser un mot de passe commun. Un mot de passe se compose de une à cinq frappes de bouton, suivies du bouton
Entrer. Une frappe valide peut faire intervenir un seul bouton ou jusqu’à quatre boutons simultanément.
Voici des exemples de frappes valides:
• Bouton [4] enfoncé seul
• Boutons [2] et [3] enfoncés en même temps
• Boutons [1], [2] et [4] enfoncés en même temps
• Boutons [1], [2], [3] et [4] enfoncés en même temps
Voici maintenant des mots de passe valides. Les codes entre accolades ({}) font intervenir plus d’un bouton.
Lorsque l’ordinateur est expédié de l’usine, aucun mot de passe n’est défini. Vous avez le choix de le laisser tel quel
ou de définir un mot de passe de superviseur et d’utilisateur. Vous devez définir le mot de passe de superviseur avant
celui de l’utilisateur.
53
- Boutons Sécurité/PC tablette/Windows du LIFEBOOK
Vous devez détenir un mot de passe de superviseur avant de paramétrer tout mot de passe d’utilisateur. Le mot de
passe de superviseur permet de contourner le mot de passe d’utilisateur.
1
Windows 7 :
Allez au menu Démarrer.
Windows 8 :
Cliquez sur l’écran de démarrage rapide, puis cliquez à droite
sur « Toutes les applications ».
2Cliquez sur Exécuter.
3Entrez: C:\Program Files\Fujitsu\Security Panel Application\Supervisor\FJSECS.EXE, puis appuyez sur [Entrée]
4Suivez les instructions affichées à l’écran pour définir le mot de passe de superviseur.
Définition du mot de passe d’utilisateur
1Allez au menu Démarrer.
2Cliquez sur Tous les programmes.
3Cliquez sur Application Tableau de sécurité et d’applications -> Application Tableau de sécurité.
4Suivez les instructions qui s’affichent pour définir le mot de passe d’utilisateur.
- Boutons Sécurité/PC tablette/Windows du LIFEBOOK
Utilisation de votre tableau de sécurité LIFEBOOK
La fonction de verrouillage de sécurité est activée à la mise sous tension du système, de même qu’à sa reprise depuis le
mode veille prolongée. Il faut toujours utiliser les boutons du tableau de sécurité pour entrer le mot de passe d’utilisateur.
Votre système n’entamera la séquence d’amorçage qu’après l’entrée du mot de passe de superviseur ou d’utilisateur.
Lorsque le système est hors tension
1Mettez le système sous tension.
2Lorsque le voyant de sécurité clignote, entrez le mot de passe puis appuyez sur le bouton [Entrée] (par exemple:
si le mot de passe est 22222, appuyez d’abord cinq fois sur le bouton 2, puis sur le bouton [Entrée]. Le PC Tablette
démarrera normalement.
Lorsque le système est en veille prolongée
1Appuyez sur la glissière veille/reprise.
2Lorsque le voyant de sécurité clignote, entrez le mot de passe, puis appuyez sur le bouton [Entrée]; l’ordinateur
doit alors reprendre son fonctionnement normal.
Entrée d’un mot de passe incorrect
Après trois échecs successifs de saisie d’un mot de passe de superviseur ou d’utilisateur, le système émet des bips
pendant environ une minute. Si le mot de passe entré durant cet intervalle (pendant les bips) est valide, le signal
sonore s’arrête et le PC Tablette reprend son fonctionnement normal. Si aucun mot de passe n’est saisi, ou si un mot
de passe incorrect est à nouveau saisi, le système retourne à son état précédent (hors tension) et le voyant de sécurité
s’éteint. Pour réactiver le portable après un échec de la saisie du mot de passe, vous devez appuyer sur la glissière
veille/reprise, puis saisir un mot de passe valide.
Pour changer la procédure exécutée par le système lorsque le couvercle est fermé :
55
- Boutons Sécurité/PC tablette/Windows du LIFEBOOK
1Ouvrez le Panneau de configuration. Si l’affichage est en vue « Catégorie », cliquez sur l’un des choix d’icône dans
Affichage par : Cliquez sur Options d’alimentation.
2Dans le panneau de gauche, cliquez sur Choisir ce que fait la fermeture du couvercle.
3Sous Lorsque je ferme le couvercle, sélectionnez l’action souhaitée puis cliquez sur le bouton [Sauvegarder
les modifications].
Fonctionnement avec une batterie faible
Si la batterie de votre PC Tablette est faible, le fait d’enfoncer la glissière veille/reprise active simplement le voyant
de sécurité. Votre portable ne se déverrouille pas et le voyant de sécurité s’éteint après une minute. Pour revenir au
fonctionnement normal, branchez d’abord une source d’alimentation à l’ordinateur. Vous pouvez alors le déverrouiller.
Désinstallation/réinstallation de l’application Tableau de sécurité
Deux méthodes peuvent être utilisées pour désinstaller l’application Tableau de sécurité:
• Supprimez les mots de passe et désinstaller l’application. Cette méthode désactive toutes les fonctions de sécurité.
• Désinstallation de l’application Tableau de sécurité avec le mot de passe toujours actif. Si cette option est choisie,
plus aucune modification du mot de passe ne sera possible.
Désinstallation de l’application Tableau de sécurité
Cette opération est utile lorsque l’utilisateur ne veut aucune protection par mot de passe et ne veut donner à personne
l’utilitaire de définition de mot de passe sur son ordinateur. Dans ce cas, si des mots de passe (superviseur, utilisateur
ou les deux) sont définis, les mots de passe doivent être effacés AVANT de supprimer l’application. Pour effacer les
mots de passe, suivez la même procédure qu’à la section «DÉFINITION DES MOTS DE PASSE», mais sélectionnez cette
fois l’option SUPPRIMER; ensuite, entrez le mot de passe actuel, puis cliquez sur le bouton Suivant. Répondez [Oui]
à la demande de confirmation.
Suppression de l’application Tableau de sécurité avec des mots de passe encore actifs
L’utilisation de cette fonction ne permettra aucune modification du mot de passe.
- Boutons Sécurité/PC tablette/Windows du LIFEBOOK
Utilisateur:
1Allez à Démarrer -> Panneau de configuration.
2Dans le panneau de configuration, ouvrez Programmes et fonctions.
3Dans la liste, sélectionnez Tableau de sécurité / Utilisateur, puis cliquez sur Désinstaller/Modifier.
4Lorsque la boîte «Contrôle du compte utilisateur» apparaît, cliquez sur Continuer.
Superviseur:
1Allez à Démarrer -> Panneau de configuration.
2Dans le Panneau de configuration, cliquez sur Ajouter ou supprimer des propriétés de programme.
3Dans la liste, sélectionnez Tableau de sécurité / Superviseur, puis cliquez sur Désinstaller/Modifier.
4Lorsque la boîte «Contrôle du compte utilisateur» apparaît, cliquez sur Continuer.
Réinstallation du tableau de sécurité
Pour réinstaller le Tableau de sécurité pour superviseur et utilisateur, vous devez utiliser l’utilitaire de gestion
des téléchargements (FSDM) de Fujitsu. Cet utilitaire vous permet de télécharger les derniers pilotes, utilitaires
et applications du site de soutien Fujitsu. Pour y accéder, rendez-vous sur le site de soutien en ligne à
Le logiciel du Tableau de sécurité et d’applications se compose de deux progiciels : Tableau de sécurité et
d’applications/superviseur et Tableau de sécurité et d’applications/utilisateur.
1Allez sur le site d’assistance et téléchargez les deux progiciels sur votre ordinateur.
2Double-cliquez sur setupS.exe dans le dossier du progiciel Tableau de sécurité et d’applications/superviseur.
La fenêtre d’installation de l’application Tableau de sécurité s’affiche. Suivez les directives fournies à l’écran.
3Double-cliquez sur setup.exe dans le dossier du progiciel Tableau de sécurité et d’applications/utilisateur.
La fenêtre d’installation de l’application Tableau de sécurité s’affiche. Suivez les directives fournies à l’écran.
57
- Boutons Sécurité/PC tablette/Windows du LIFEBOOK
Chapitre 2
Première mise en marche de votre
ordinateur portable LIFEBOOK
Sources d’alimentation
Votre PC Tablette LIFEBOOK Fujitsu peut utiliser quatre sources d’alimentation différentes: une batterie au lithium
principale, une batterie secondaire de baie modulaire, un adaptateur secteur et un adaptateur auto/avion.
Connexion des adaptateurs d’alimentation
L’adaptateur secteur et l’adaptateur auto/avion disponible en option permettent tous deux de faire fonctionner
votre PC Tablette et de charger les batteries.
Connexion de l’adaptateur secteur
1Branchez le câble de sortie c.c. dans la prise d’alimentation c.c. de votre PC Tablette LIFEBOOK.
2Branchez l’adaptateur secteur sur une prise électrique secteur (c.a.).
Connexion de l’adaptateur auto/avion disponible en option
1Branchez le câble de sortie c.c. sur la prise d’alimentation c.c. de votre ordinateur.
2Branchez l’adaptateur auto/avion dans l’allume-cigare d’une automobile, ou,
3Branchez l’adaptateur auto/avion sur la prise d’alimentation c.c. de votre siège d’avion.
58
Prise d’alimentation c.c.
Adaptateur secteur
Figure 36. Connexion de l’adaptateur secteur
Passer d’une alimentation sur adaptateur secteur ou auto/avion à une alimentation sur batterie
1Assurez-vous qu’au moins une batterie chargée est installée dans votre ordinateur.
2Débranchez l’adaptateur secteur ou l’adaptateur auto/avion.
Le commutateur d’alimentation/veille/reprise permet d’allumer votre ordinateur LIFEBOOK, de le mettre en sommeil
ou en veille prolongée et de le réveiller s’il est en sommeil ou en veille prolongée. (Vous pouvez également vous servir
de ce commutateur pour mettre le système hors tension lorsque vous l’enfoncez pendant environ cinq secondes. Ceci
s’avère parfois utile lorsque le système cale. Toutefois, cette façon de mettre l’ordinateur hors tension ne doit pas être
utilisée régulièrement.) Vous pouvez aussi éteindre votre ordinateur à l’aide de la méthode suivante : Depuis l’écran
de démarrage moderne, ouvrez les Icônes ([Windows]+C ou déposez le pointeur [-] dans le coin inférieur droit de l’écran),
puis cliquez sur [Paramètres]->[Alimentation] et sélectionnez Arrêter dans la liste affichée.
Lorsque vous avez connecté votre adaptateur secteur
ou chargé la batterie au lithium interne, vous pouvez
appuyer sur ce commutateur pour allumer votre
ordinateur. (Figure 37)
Lorsque vous allumez votre ordinateur LIFEBOOK, ce dernier exécute un auto-test de mise sous tension pour vérifier
les composants internes et la configuration. Si une anomalie est découverte, votre système émet un avertissement
audio et/ou affiche un message d’erreur. Voir « Messages de l’auto-diagnostic de mise sous tension » en page 103. Selon la nature du
problème, vous pourrez poursuivre le démarrage du système d’exploitation ou vous devrez ouvrir l’utilitaire de
configuration du BIOS pour corriger certains paramètres.
Une fois les diagnostics terminés, le PC Tablette charge le système d’exploitation.
QUEVOUSALLUMEREZL’ORDINATEUR, CEDERNIERAFFICHERAUNMESSAGED’ERREUR. Voir « Messages de l’auto-diagnostic de mise sous
tension » en page 103.
Procédure d’amorçage
La procédure de démarrage de l’ordinateur invoque une procédure d’amorçage, laquelle fait d’abord appel au BIOS.
La première fois que votre ordinateur portable est allumé, la mémoire principale du système est vide et doit trouver
les instructions de démarrage de l’ordinateur. Ces informations se trouvent dans le programme BIOS. Chaque fois que
vous démarrez ou redémarrez votre ordinateur, il exécute une procédure d’amorçage et l’écran affiche le logo Fujitsu
jusqu’à ce que le système d’exploitation soit chargé. Cette procédure comporte diverses opérations dont un auto-test
de mise sous tension. Si la procédure d’amorçage est exécutée sans échec et sans demande d’accès à l’utilitaire de
configuration du BIOS, le message de bienvenue du système d’exploitation s’affiche.
• Vous pouvez redémarrer votre ordinateur LIFEBOOK à partir du menu [Paramètres] -> [Alimentation].
• Un logiciel déclenche un redémarrage du système (par exemple, lorsque vous installez une nouvelle application).
61
- Démarrage de votre PC Tablette LIFEBOOK
Mots de passe d’accès au disque dur
Pour mieux sécuriser vos données, vous pouvez créer des mots de passe contrôlant l’accès au(x) disque(s) dur(s).
Cette fonction est gérée par l’utilitaire de configuration BIOS. Pour savoir comment procéder, reportez-vous à la
section
L’utilitaire de configuration du BIOS définit l’environnement de fonctionnement de votre ordinateur. Votre BIOS
a été configuré en usine pour des conditions d’utilisation normales. Vous ne devriez donc pas avoir à configurer
ni à modifier votre environnement BIOS pour utiliser l’ordinateur.
L’utilitaire de configuration du BIOS permet également de paramétrer des propriétés telles que la sécurité
des données système ou les mots de passe.
Entrée dans l’utilitaire de configuration du BIOS
Pour ouvrir l’utilitaire de configuration du BIOS, exécutez les opérations suivantes :
1Allumez ou redémarrez votre ordinateur portable LIFEBOOK.
2Pour accéder à l’utilitaire, appuyez sur la touche [F2] lorsque le logo Fujitsu apparaît à l’écran. Le menu principal
de l’utilitaire de configuration du BIOS s’affichera avec les paramètres courants.
Avec la touche fléchée à droite ou à gauche, parcourez les autres menus de configuration et vérifiez/modifiez les
paramètres actuels.
62
- Démarrage de votre PC Tablette LIFEBOOK
Guide d’information sur le BIOS
Un guide sur le BIOS du LIFEBOOK est accessible en ligne sur le site Internet de support et d’assistance de Fujitsu, à l’adresse:
http://solutions.us.fujitsu.com/www/content/support/contact/index.php. Une fois sur le site, sélectionnez «User’s Guides»
(Guides d’utilisation) sous «Online Support» (Assistance en ligne). Sélectionnez votre produit, sa série et son modèle,
puis cliquez sur [Go].
Il est fortement recommandé de ne pas installer de périphérique externe et de ne pas insérer de DVD/CD dans
votre lecteur tant que la procédure de démarrage n’est pas entièrement terminée.
La première fois que vous allumez votre ordinateur portable LIFEBOOK, l’écran affiche le logo Fujitsu. Si vous
n’intervenez pas, l’ordinateur charge le système d’exploitation et lance la procédure d’ouverture Windows.
Premier démarrage de Windows
La première fois que vous faites démarrer le système et que vous suivez les instructions à l’écran, vous voyez apparaître
une fenêtre de bienvenue. Après l’ouverture de session, il faut moins d’une minute à l’ordinateur pour amorcer Windows.
Pendant cette procédure, vous voyez une barre de progression et des messages interactifs.
Lors du premier démarrage, vous devrez lire et accepter les contrats de licence d’utilisation de Microsoft et Fujitsu.
Plusieurs autres fenêtres s’afficheront, vous demandant de saisir un nom et une description pour votre ordinateur,
ainsi qu’un mot de passe d’administrateur et un nom de domaine. Lisez attentivement les instructions s’affichant
à l’écran et remplissez les espaces à mesure que le système vous le demande.
63
- Démarrage de votre PC Tablette LIFEBOOK
Après la première procédure d’amorçage, vous verrez apparaître l’écran de démarrage moderne. Certains raccourcis
pouvant vous être utiles : Appuyez sur les touches Windows + D pour aller au bureau Windows classique ou
appuyez sur les touches
Windows + M pour charger le bureau Windows classique et réduire toutes les applications.
Installation de l’utilitaire Bonus Apps
Après le premier démarrage de votre système, une icône « Applications en prime » s’affiche sur votre bureau
Windows. Cliquez sur cette icône et vous verrez une liste d’applications supplémentaires pouvant être installées.
Vous pouvez également accéder à l’utilitaire Bonus Apps en ouvrant le tableau Icônes sur l’écran de démarrage moderne
et en cherchant « Bonus Apps ». Les applications déjà installées sont affichées en gris et celles que vous pouvez installer
sont affichées en bleu.
Pour sélectionner une application que vous désirez installer, cochez la case de choix à côté de l’application ou cliquez
sur [Sélectionner tout] si vous désirez installer toutes les applications disponibles. Lorsque vous avez fait vos choix,
cliquez sur [Installer].
Veuillez prendre note que dans certains cas (selon les applications sélectionnées), il est possible que vous deviez
redémarrer le système après l’installation des applications. Si vous demandez l’installation de plusieurs applications
et que l’une d’elles nécessite un redémarrage du système, le redémarrage est exécuté immédiatement et les applications
restantes sont ensuite installées.
Enregistrement de votre LIFEBOOK chez Fujitsu
Pour enregistrer votre ordinateur LIFEBOOK, vous pouvez aller sur notre site Internet: http://www.us.fujitsu.com/
computers. Pour vous enregistrer en ligne, vous devez avoir un compte valide auprès d’un fournisseur d’accès Internet.
64
- Démarrage de votre PC Tablette LIFEBOOK
Gestion de l’alimentation
Votre PC Tablette LIFEBOOK possède plusieurs dispositifs permettant d’économiser l’énergie des batteries. Certains
d’entre eux sont automatiques et ne nécessitent donc aucune intervention. Cependant, d’autres dépendent de paramètres
que vous pouvez configurer en fonction de vos conditions d’utilisation, notamment en ce qui concerne la luminosité
de l’écran. La gestion interne de l’alimentation de votre PC Tablette LIFEBOOK est contrôlée à partir d’un paramétrage
du système d’exploitation.
Outre les dispositifs précédents de conservation de l’énergie de la batterie, d’autres moyens sont à votre disposition
pour éviter l’épuisement trop rapide de votre batterie. Par exemple, vous pouvez créer un profil de conservation de
l’énergie approprié, mettre votre ordinateur en mode sommeil lorsqu’il n’exécute aucune opération et vous pouvez
limiter l’utilisation des périphériques consommant beaucoup d’énergie. À l’instar de tous les ordinateurs portables
alimentés par batterie, vous devez trouver le meilleur compromis entre performance et rendement énergétique.
Sous Windows 7, si votre système dispose d’une deuxième batterie, vous pouvez sélectionner les paramètres de décharge
de batterie en choisissant Démarrer -> Utilitaire Batterie -> Paramètres de décharge de batterie.
Commutateur d’alimentation/veille/reprise
Lorsque le PC Tablette est allumé, vous pouvez utiliser le commutateur d’alimentation/veille/reprise pour placer
manuellement l’ordinateur en mode sommeil. Assurez-vous alors que le PC Tablette n’est pas en train d’accéder à
des données, puis enfoncez et relâchez immédiatement le commutateur d’alimentation/veille/reprise. Votre système
se mettra alors en mode sommeil.
Pour «réveiller» l’ordinateur lorsqu’il est en mode sommeil, appuyez de nouveau sur la glissière d’alimentation/
veille/reprise. Pour connaître l’état de votre ordinateur (sommeil ou en activité), observez le voyant indicateur de
l’alimentation qui fait partie du commutateur de veille/reprise (Voir figure 2 en page 14 for location) Si le voyant
est allumé sans clignoter, l’ordinateur LIFEBOOK est entièrement fonctionnel. Si le voyant est allumé et qu’il clignote,
le PC Tablette est en mode sommeil. Si le voyant est éteint, le PC Tablette est éteint ou en veille prolongée.
veille prolongée (enregistrement sur le disque)» en page 67.
Voir «Mode
Mode sommeil (veille)
Lorsque le mode sommeil est activé, le système conserve le contenu de la mémoire du PC Tablette durant la période
d’inactivité en maintenant l’alimentation de certains composants critiques. Ce mode éteint l’unité centrale, l’écran,
le disque dur et tous les autres composants internes sauf ceux qui sont nécessaires pour conserver la mémoire du
système et permettre son redémarrage.
65
- Gestion de l’alimentation
Votre PC Tablette LIFEBOOK peut être mis en sommeil de plusieurs façons :
• En appuyant sur la glissière d’alimentation/veille/reprise (si l’ordinateur est allumé).
• En cliquant sur l’icône d’alimentation du menu de verrouillage.
• En sélectionnant le mode sommeil à partir du menu [Paramètres] -> [Alimentation].
• Lorsque le délai d’inactivité est atteint.
• En laissant la charge de la batterie descendre au niveau Avertissement de batterie faible.
Dans ces situations, la mémoire de système du PC Tablette enregistre généralement les fichiers sur lesquels vous travaillez,
des informations sur les applications ouvertes et d’autres données nécessaires aux opérations en cours. Lorsque vous
quittez le mode veille, le PC Tablette retourne à l’état où vous l’avez laissé. Pour reprendre l’utilisation du PC Tablette,
vous devez employer la glissière d’alimentation/veille/reprise et vous devez disposer d’une source d’alimentation valide.
Mode veille prolongée (enregistrement sur le disque)
Le mode de veille prolongée enregistre le contenu de la mémoire du système sur le disque dur du PC Tablette
dans le cadre du mode veille/reprise. Cette fonction peut être activée et désactivée.
Activation et désactivation de la fonction de veille prolongée
Pour activer ou désactiver la fonction de veille prolongée, exécutez les opérations suivantes:
1Allez à l’écran de démarrage moderne, appuyez sur [Windows]+[X], puis sélectionnez Panneau de configuration
dans le menu et sélectionnez Options d’alimentation.
2Puis sélectionnez «Choisir ce que fait le bouton d’alimentation» ou «Choisir ce que fait la fermeture du couvercle»,
puis faites votre sélection (Ne rien faire, Sommeil, Veille prolongée ou Arrêter).
Gestion de l’alimentation dans Windows
L’icône des options d’alimentation disponible dans le Panneau de configuration Windows vous permet de configurer
certains paramètres de gestion de l’alimentation. Par exemple, vous pouvez utiliser les Options d’alimentation pour
régler les valeurs de temporisation (délai d’inactivité) afin d’éteindre l’écran et les disques durs selon que l’ordinateur
est alimenté par batterie ou par l’un des adaptateurs.
Redémarrage du système
Si votre système est allumé et que vous désirez le redémarrer, vous devez exécuter les opérations suivantes :
1Depuis l’écran de démarrage moderne, ouvrez les Icônes ([Windows]+C) ou déposez le pointeur [-] dans
le coin inférieur droit de l’écran), puis cliquez sur [Paramètres]->[Alimentation].
VOUSRISQUEZDEPROVOQUERUNEERREURLORSDUPROCHAINDÉMARRAGEDU PC TABLETTE.
67
- Gestion de l’alimentation
Mise hors tension
Avant de mettre l’ordinateur hors tension, assurez-vous que le voyant d’accès au disque dur/lecteur optique est éteint.
Si vous arrêtez l’ordinateur alors qu’un disque est en cours d’utilisation, vous risquez de perdre des données. Pour vous
assurer que l’ordinateur s’arrête sans erreur, utilisez la procédure d’arrêt Windows.
Si vous arrêtez votre système depuis Windows, vous permettez au PC Tablette de terminer les opérations en cours,
vous lui permettez aussi d’exécuter les opérations de mise hors tension dans le bon ordre et vous évitez les risques
d’erreur. La procédure appropriée est la suivante :
Depuis l’écran de démarrage moderne, ouvrez les Icônes ([Windows] + C) ou déposez le pointeur [-] dans le coin
inférieur droit de l’écran), puis cliquez sur [Paramètres]->[Alimentation]. Dans la liste, sélectionnez Arrêter.
Si vous comptez entreposer votre PC Tablette pendant un mois ou plus, consultez la section Entretien.
68
- Gestion de l’alimentation
Conformité ENERGY STAR®
Votre système Fujitsu est un ordinateur mobile homologué par ENERGY STAR. En choisissant un ordinateur
doté de la dernière technologie d’économie de l’énergie, vous contribuez à préserver notre environnement
pour les générations futures.
Le programme ENERGY STAR a été mis en place conjointement par l’U.S. Environmental Protection Agency
(Agence de protection de l’environnement américaine), l’U.S. Department of Energy (Département de l’énergie américain),
Ressources naturelles Canada, ainsi que d’autres gouvernements dans le monde. Grâce aux pratiques et aux produits
éco-efficients que ce programme préconise, il est possible de faire des économies et de protéger l’environnement.
Dans un contexte où les coûts énergétiques et le réchauffement climatique sont parmi les premières préoccupations
des consommateurs, Fujitsu s’engage à proposer des solutions pour les aider à préserver l’énergie et à améliorer la
qualité de notre environnement.
Mode veille (sommeil) :
Si vous alimentez votre système à partir d’un adaptateur secteur, vous remarquerez que d’après la configuration
initiale de votre ordinateur, l’écran s’éteint après 15 minutes d’inactivité, et que l’ordinateur lui-même entre en mode
sommeil après 20 minutes d’inactivité. Si vous alimentez votre système à partir de la batterie, vous remarquerez que
d’après la configuration initiale de votre ordinateur, l’écran s’éteint après 10 minutes d’inactivité, et que l’ordinateur
lui-même entre en mode sommeil après 20 minutes d’inactivité. Lorsque l’ordinateur entre en mode sommeil, il réduit
la vitesse de fonctionnement de toute l’interface de réseau Ethernet. Pour « réveiller » l’ordinateur et le faire sortir du
mode sommeil, appuyez sur le commutateur de veille/reprise.
Avantages liés à l’économie d’énergie:
Les ordinateurs portables Fujitsu homologués par ENERGY STAR utilisent environ deux fois moins d’électricité qu’un
matériel standard, ce qui permet de diviser la facture d’électricité par deux. Mais ce n’est pas tout, en effet, ENERGY
STAR fait également la différence en termes de protection de l’environnement. Saviez-vous qu’un ménage moyen peut
émettre deux fois plus de gaz à effet de serre qu’une voiture ordinaire ? Cela s’explique ainsi: lorsque vous manipulez
l’interrupteur d’une lampe, que vous faites marcher votre lave-vaisselle ou que vous mettez en route votre PC, vous
utilisez de l’énergie, et cela entraîne un surcroît d’émissions de gaz à effet de serre par les centrales électriques. Donc,
plus nous économisons l’énergie grâce à l’éco-efficience, plus nous contribuons à diminuer les gaz à effet de serre et
les risques de réchauffement climatique.
69
- Gestion de l’alimentation
Pour de plus amples informations sur cet important programme ENERGY STAR, visitez : www.energystar.gov.
Pour en apprendre plus sur la façon dont Fujitsu soutient la Gestion durable et d’autres activités de protection
de l’environnement, visitez la page Internet de Fujitsu Corporate Citizenship à : http://www.computers.us.fujitsu.com/
www/content/aboutus/environmental/environment.php
70
- Gestion de l’alimentation
Chapitre 3
Options installables par l’utilisateur
Batterie au lithium
Votre PC Tablette LIFEBOOK possède une batterie au lithium qui lui permet de fonctionner lorsque vous n’avez pas
accès à une source d’alimentation externe. Cette batterie est robuste et durable, mais elle ne doit pas être exposée
à des températures extrêmes, à des tensions élevées, à des produits chimiques ou à d’autres situations dangereuses.
Si la batterie au lithium est utilisée dans les conditions suivantes, son autonomie peut en être réduite :
• Utilisée à des températures en deçà de 5 °C ou au-delà de 35 °C (41 °F à 95 °F). Les températures extrêmes
ne diminuent pas seulement l’efficacité du chargement, elles risquent également de provoquer la détérioration
de la batterie. Si vous tentez de charger une batterie sous une température ambiante dépassant les seuils
de tolérance, vous voyez clignoter l’icône de charge en cours sur le tableau de voyants d’état.
• Lorsque vous vous servez d’un dispositif à courant élevé tel qu’un modem, un lecteur optique externe ou un
disque dur, l’utilisation de l’adaptateur secteur vous permettra de conserver la durée de vie de la batterie.
NELAISSEZJAMAISUNEBATTERIEDÉFECTUEUSEDANSVOTRE PC TABLETTE. ELLEPOURRAITENDOMMAGERL’ADAPTATEURSECTEUR, L’ADAPTATEUR
AUTO/AVIONDISPONIBLEENOPTION, LADEUXIÈMEBATTERIESIVOUSENPOSSÉDEZUNEOUL’ORDINATEURLUI-MÊME. UNEBATTERIEENDOMMAGÉE
PEUTÉGALEMENTNUIREAUFONCTIONNEMENTDU PC TABLETTEENUTILISANTTOUTLECOURANTDISPONIBLE.
Pour connaître le niveau de charge de votre batterie au lithium principale, vérifiez le voyant de batterie dans le tableau
de voyants d’état. Ce voyant change selon le niveau de charge de la batterie.
La batterie au lithium peut être rechargée avec l’adaptateur secteur ou avec l’adaptateur auto/avion. Pour recharger
une batterie, assurez-vous qu’elle est bien installée dans le PC Tablette LIFEBOOK et connectez l’adaptateur secteur
ou l’adaptateur auto/avion.
L
ORSQUELEBOUTON A ESTENFONCÉALORSQUELESYSTÈMEESTÉTEINT, LEVOYANTDEBATTERIEAFFICHELACHARGERESTANTEDELABATTERIE
Puisque les batteries au lithium n’ont aucun effet de mémoire, il n’est pas nécessaire de décharger complètement
votre batterie avant de la recharger. La durée de charge sera nettement plus longue si vous utilisez le PC Tablette
pendant que la batterie se charge. Si vous désirez charger la batterie le plus rapidement possible, placez votre ordinateur
en mode sommeil ou éteignez-le pendant que la batterie se charge. (Pour de plus amples informations sur le mode
veille et la procédure d’arrêt, reportez-vous à Gestion de l’alimentation en page 65).
Lorsque la batterie est faible, le système affiche un avis de batterie faible. Si vous ne prêtez pas attention à cet avis
de batterie faible, la batterie continuera à se décharger jusqu’à ce qu’elle ne puisse plus faire fonctionner le système.
Lorsque cela se produit, le PC Tablette se place en mode sommeil. Dans un tel cas, rien ne garantit que toutes vos
données seront sauvegardées.
Si l’ordinateur se place en mode «veille car batterie épuisée», le voyant d’état apparaît comme si l’ordinateur était
en mode sommeil normal. Lorsque le PC Tablette est en mode Veille de batterie épuisée, il est impossible d’en reprendre
l’utilisation avant d’avoir connecté une source d’alimentation valide provenant d’un adaptateur ou d’une batterie chargée.
Lorsque vous avez connecté une alimentation valide, vous devez ensuite appuyer sur la glissière d’alimentation/
veille/reprise pour reprendre l’utilisation de l’ordinateur.
Lorsque l’ordinateur est en mode veille de batterie épuisée, vos données peuvent être sauvegardées pendant une
certaine période, mais si vous ne connectez pas rapidement une source d’alimentation valide, le voyant d’alimentation
cesse de clignoter et s’éteint. Vous avez alors perdu toutes les données n’ayant pas été enregistrées. Dès que vous
fournissez une source d’alimentation, vous pouvez poursuivre l’utilisation du PC Tablette pendant que la batterie
se recharge.
Batteries court-circuitées
Le tableau de voyants d’état comprend un voyant de charge indiquant le niveau de charge disponible de la batterie.
Si ce voyant affiche une DEL rouge clignotante, cela signifie que la batterie est endommagée: elle doit donc être
remplacée pour éviter qu’elle ne nuise à d’autres composants de votre ordinateur.
73
- Batterie au lithium
Remplacement de la batterie
Si vous achetez une batterie supplémentaire de rechange, vous pourrez remplacer la batterie principale si elle vient
à se décharger complètement. Deux méthodes s’offrent à vous pour remplacer votre batterie : le remplacement hors
tension et le remplacement sous tension.
Remplacement hors tension de la batterie
Pour remplacer la batterie alors que le système est hors tension, exécutez les opérations suivantes :
1Trouvez une batterie chargée, prête à l’installation.
2Arrêtez l’ordinateur et débranchez l’adaptateur secteur.
3Retournez votre système à l’envers et orientez-le comme indiqué à la Figure 38.
4Tout en poussant le verrou de batterie vers la batterie, glissez le loquet d’ouverture de la batterie vers la droite,
puis sortez la batterie de son compartiment (voir la figure 39).
5Insérez une nouvelle batterie et appuyez jusqu’à ce que vous sentiez l’enclenchement des loquets.
6Branchez l’adaptateur secteur et allumez l’ordinateur.
Remplacement sous tension de la batterie
Pour remplacer la batterie alors que le système est sous tension, exécutez les opérations suivantes :
1Branchez l’adaptateur secteur sur votre ordinateur, puis sur une prise électrique sous tension.
2Suivez les étapes 3 à 5 de la section «Remplacement hors tension».
Figure 38. Déverrouillage de la batterieFigure 39. Retrait d’une batterie
75
- Batterie au lithium
Carte SD
Figure 40. Installation d’une carte SD
Cartes Secure Digital
Votre PC Tablette LIFEBOOK peut accueillir des cartes Secure Digital (SD), Secure Digital High Capacity (SDHC) et Secure
Digital eXtended Capacity (SDXC) sur lesquelles vous pouvez stocker et transférer des données vers et à partir de divers
dispositifs numériques. Ces cartes utilisent une architecture de mémoire flash, ce qui veut dire que vous n’avez pas
besoin d’une source d’énergie pour conserver les données.
Les cartes Secure Digital (SD) sont des cartes de mémoire flash permettant l’enregistrement, le transfert et le partage
de contenus numériques, tels que photos, films, sons, voix, données et applications. Les cartes SD permettent un
stockage mobile sur plusieurs types de dispositifs, tels que des téléphones cellulaires, des systèmes de positionnement
mondial, des appareils photo numériques et des assistants numériques personnels. Les cartes SD transfèrent les
données rapidement et sollicitent très peu la batterie. Les cartes SD utilisent une architecture de mémoire flash.
76
- Cartes Secure Digital
Installation d’une carte SD
Les cartes SD sont insérées dans la fente pour carte SD. Pour installer une carte SD, exécutez les opérations suivantes:
SIVOUSINSÉREZOURETIREZUNECARTE PC CARDPENDANTLEPROCESSUSD’ARRÊTOUDEDÉMARRAGEDEVOTRE PC TABLETTE, VOUSRISQUEZ
QUEVOTRE PC TABLETTESOITENMODESOMMEILOUQU’ILSOITÉTEINTPENDANTQUEVOUSLESRETIREZ.
1Dans la zone de notification, cliquez sur l’icône «Retirer le périphérique en toute sécurité». Dans la liste,
mettez la carte en surbrillance, puis cliquez sur Stop.
2Enfoncez la carte SD jusqu’à ce que vous sentiez un déclic de déverrouillage. La carte s’éjecte ensuite de
la fente pour que vous puissiez la retirer.
77
- Cartes Secure Digital
Module de mémoire additionnelle
Votre PC Tablette Fujitsu LIFEBOOK est fourni avec une mémoire dynamique synchrone à haute vitesse et à double
débit binaire d’au moins 2 Go (SDRAM DDR3-1600), installée en usine. Pour augmenter la capacité mémoire de votre
PC Tablette, vous pouvez installer un module (barrette) d’extension mémoire. La mémoire additionnelle doit être un
module SDRAM (DIMM) à double rangée de connexions. Pour vous assurer d’avoir une compatibilité à 100 %, achetez
le module SDRAM uniquement auprès de la boutique virtuelle Fujitsu, à l’adresse suivante : www.shopfujitsu.com.
1Coupez le courant de votre ordinateur et débranchez l’adaptateur d’alimentation (adaptateur secteur ou adaptateur
auto/avion), le cas échéant. Retirez la batterie.
2Assurez-vous que tous les couvercles du connecteur sont fermés.
3Tournez l’ordinateur portable à l’envers et retirez la vis du compartiment du module de mémoire additionnelle.
4Soulevez et retirez le couvercle du compartiment de mémoire supplémentaire (Figure 41).
5Retirez le module de mémoire additionnelle de sa gaine protectrice antistatique.
6Alignez le module de mémoire additionnelle avec la pièce vers le haut. Alignez le bord du connecteur du module
de mémoire additionnelle avec la fente du connecteur dans le compartiment.(Figure 42)
78
- Module de mémoire additionnelle
Figure 41. Ouverture du compartiment de mémoire
7Insérez le module de mémoire additionnelle
en oblique, à 45°. Poussez fermement le bord
du connecteur du module vers le bas et appuyez
sur le connecteur jusqu’à ce qu’il se loge sous
la clé de serrage. Vous entendrez un clic lorsque
celui-ci sera bien en place.
1Exécutez les étapes 1 à 4 de la section «Installation
d’un module de mémoire additionnelle».
2Tirez les attaches latérales en les orientant
vers les côtés pour les éloigner du module.
3En maintenant les ergots écartés, retirez la barrette
en la tirant vers l’extérieur de l’ordinateur.
4Rangez le module de mémoire additionnelle
dans une gaine protectrice antistatique.
5Replacez le couvercle et les vis.
Figure 43. Retrait d’un module de mémoire
Vérification de la capacité de mémoire
Lorsque vous avez changé la capacité de mémoire du système en remplaçant le module installé par un module
plus puissant, assurez-vous que votre ordinateur a reconnu le changement.
Pour vérifier la capacité de mémoire, faites ce qui suit: allez à l’écran de démarrage moderne, appuyez sur
[Windows]+[X], puis sélectionnez Panneau de configuration > Système. La capacité de mémoire est indiquée
à côté de « Mémoire installée (RAM):». La quantité de mémoire installée doit être à peu près égale au total de
tous les modules de mémoire installés. Une éventuelle différence est normale à cause de la capacité utilisée par
la mémoire vidéo fixe.
Votre PC Tablette LIFEBOOK Fujitsu et le duplicateur de ports optionnel sont équipés de plusieurs ports auxquels
vous pouvez brancher des dispositifs externes tels que: lecteurs de disque, claviers, imprimantes, etc.
Prise de réseau local (RJ-45) interne
La prise interne de réseau local (RJ-45) est utilisée pour
une connexion Ethernet Gigabit Ethernet (10Base-T/100BaseTx/1000Base-T). Il est possible que vous deviez configurer
votre PC Tablette selon les particularités de votre réseau.
(pour de plus amples informations sur la configuration
de votre réseau, veuillez consulter votre administrateur
de réseau). Pour brancher le câble de réseau local,
exécutez ces opérations simples:
1Alignez le connecteur avec l’ouverture du port.
2Poussez la fiche de connexion dans le port
Figure 44. Connexion à un réseau local
jusqu’à ce qu’elle s’enclenche.
3Branchez l’autre extrémité du câble sur une
prise de réseau local.
Connecteur de duplicateur de ports
Ce connecteur permet de raccorder votre PC Tablette à un duplicateur de ports en option. Pour savoir comment
connecter votre PC Tablette à ce périphérique, consultez les instructions disponibles sous «Duplicateur de ports» en
page 85.
81
- Ports de périphériques
Ports USB
Port USB 2.0
Les ports Universal Serial Bus (USB) vous permettent
de connecter divers périphériques USB tels que des
tablettes de jeu externes, des dispositifs de pointage,
des claviers et/ou des haut-parleurs. Votre PC Tablette
possède quatre ports USB: deux ports USB 3.0 sur le
côté gauche, dont un avec fonction de charge USB en
tout temps (Voir «Informations sur l’utilitaire de charge
USB en tout temps.» en page 83), et deux ports USB 2.0
sur le côté droit et à l’arrière.
Pour connecter un dispositif d’interface parallèle,
exécutez ces opérations :
1Alignez le connecteur avec l’ouverture du port.
2Poussez la fiche de connexion dans le port jusqu’à
Informations sur l’utilitaire de charge USB en tout temps
.
La fonction de charge USB en tout temps peut être activée et
désactivée à partir de l’utilitaire de configuration du BIOS. Par défaut,
cette fonction est activée. Les paramètres de la fonction de charge
USB en tout temps peuvent être modifiés en exécutant la procédure
suivante.
charge USB en tout temps> Paramètres.
Windows 7 :
Démarrer> Tous les programmes > Utilitaire de
Windows 8 :
Allez à l’écran de
démarrage moderne et cliquez à droite. Sélectionnez Toutes les
applications, puis l’utilitaire de charge USB en tout temps.
Trois positions de réglage sont disponibles avec cette fonction :
« Désactiver la fonction de charge USB en tout temps », « Activer la
fonction de charge USB en tout temps uniquement avec l’adaptateur
secteur connecté » et « Activer la fonction de charge USB en tout
temps avec l’adaptateur secteur ou la batterie ». Veuillez prendre
note que si ce réglage est choisi, la batterie risque de se vider de
toute sa charge si l’adaptateur secteur n’est pas connecté.
Il est possible que certains périphériques USB nécessitent l’installation d’un pilote pour garantir le bon fonctionnement de cette fonction.
Veuillez consulter la documentation accompagnant votre périphérique USB pour correctement le charger à l’aide
de l’utilitaire de charge USB en tout temps.
Prise d’écouteurs
La prise d’écouteurs permet de connecter à votre PC Tablette des écouteurs ou des haut-parleurs externes amplifiés.
Vos écouteurs ou haut-parleurs doivent être munis d’une mini-prise stéréo de 3,5 mm (1/8 po). Pour connecter des
écouteurs ou des haut-parleurs, alignez le connecteur avec l’ouverture du port, puis pousser le connecteur à l’intérieur
jusqu’à ce qu’il s’y enclenche correctement.
Prise de micro
La prise de micro permet de connecter un microphone stéréo externe. Votre microphone doit être muni d’une minifiche de connexion de 1/8 po (3,5 mm) pour qu’il puisse être branché sur la prise microphone de votre PC Tablette.
Pour connecter un microphone, alignez le connecteur avec l’ouverture du port, puis poussez le connecteur à l’intérieur
jusqu’à ce qu’il s’y enclenche correctement.
83
- Ports de périphériques
Port HDMI.
Le port HDMI (High-Definition Multimedia Interface, ou
Interface multimédia à haute définition) est une interface
numérique audio/vidéo permettant de faire transiter des
flux de données non compressées. Le HDMI sert à brancher
des périphériques numériques compatibles avec votre
ordinateur (un téléviseur grand écran et des appareils
vidéo, par exemple).
Pour brancher un périphérique HDMI:
1Alignez le connecteur avec l’ouverture du port.
2Poussez la fiche de connexion dans le port jusqu’à
ce qu’elle s’enclenche.
Port vidéo externe
Le port vidéo externe permet de connecter un moniteur
externe ou un projecteur ACL. Pour connecter un périphérique
vidéo externe, effectuez ces opérations simples:
1Alignez le connecteur avec l’ouverture du port.
2Poussez la fiche de connexion dans le port jusqu’à
ce qu’elle s’enclenche.
3Serrez les deux vis de fixation situées de chaque
Figure 47. Branchement d’un périphérique vidéo externe
84
- Ports de périphériques
Duplicateur de ports
Connecteur pour duplicateur de ports
Prise d’alimentation c.c.
Fente d’antivol
Prise d’écouteurs
Prise de réseau (RJ-45)
Bouton
Port DVI-D
Ports USB 3.0 (Qté: 4)
Port DisplayPort
Port VGA externe
Bouton de
verrouillae/
déverrouillag
de la barre
mobile
d'alimetation
Le duplicateur de ports augmente la fonctionnalité de votre PC Tablette LIFEBOOK® en ajoutant des ports
de connexion pour un moniteur VGA externe, un càble de réseau local (RJ-45) quatre périphériques USB 3.0,
un périphérique DVI, un périphérique DisplayPort, des écouteurs et une alimentation c.c.
Le duplicateur de ports se connecte sur le dessous de votre PC Tablette LIFEBOOK.
Figure 48. Duplicateur de ports - Arrière
85
- Duplicateur de ports
Composants du duplicateur de ports
Voici une courte description des composants se trouvant à l’arrière du duplicateur de ports. (Figure 48)
Commutateur d’alimentation
Le commutateur d’alimentation permet de mettre en marche et d’arrêter le duplicateur de ports.
Connecteur pour duplicateur de ports
Ce connecteur permet de brancher le duplicateur de ports en option sur votre PC Tablette LIFEBOOK.
Le port DVI-D permet de connecter des périphériques d’affichage numériques avec l’aide d’un câble DVI-D, notamment un
écran plat ou un projecteur numérique. Le port DVI-D sert principalement à connecter un ordinateur à un système de
cinéma maison.
Port DisplayPort
Ce port permet de connecter des périphériques d’affichage numériques compatibles avec la technologie DisplayPort,
avec l’aide d’un câble DisplayPort, notamment un écran plat ou un projecteur numérique.
Les ports USB 3.0 vous permettent de connecter des périphériques USB. Les ports USB 3.0 sont rétrocompatibles avec
les périphériques USB 2.0 et 1.1.
Bouton de verrouillage/déverrouillage de la barre mobile
Le bouton de verrouillage/déverrouillage de la barre mobile permet de régler la position de la barre mobile afin que
votre système soit bien aligné avec le connecteur du duplicateur de ports. Lorsque vous regardez le duplicateur de
ports depuis l’avant, la barre mobile doit être déplacée le plus possible vers le côté gauche du duplicateur de ports.
Port VGA externe
Le port VGA externe permet de connecter un moniteur externe ou un projecteur. Veuillez prendre note que si un duplicateur
de ports est installé, vous devez utiliser le port VGA externe du duplicateur de ports, pas celui de l’ordinateur.
Prise d’écouteurs
La prise d’écouteurs permet d’écouter en stéréo le son émanant de votre PC Tablette, gràce à des écouteurs.
Prise de réseau local (RJ-45)
La prise de réseau local vous permet de connecter un câble de réseau local au duplicateur de ports. Veuillez prendre
note que si un duplicateur de ports est installé, vous devez utiliser la prise de réseau local du duplicateur de ports,
pas celle de l’ordinateur.
Fente d’antivol
La fente de dispositif antivol vous permet d’installer un dispositif antivol disponible en option.
Prise d’alimentation c.c.
La prise d’alimentation c.c. sert à brancher l’adaptateur secteur, lequel permet d’alimenter le PC Tablette et d e charger
la batterie interne au lithium.
87
- Duplicateur de ports
Installation du duplicateur de ports
Connecteur pour
duplicateur de ports
Loquet d’ouverture
Pour installer le duplicateur de ports, alignez le port de
connexion du duplicateur de ports sous votre PC Tablette
avec le connecteur sur le duplicateur de ports, puis enfoncez
simultanément les coins. (Figure 49)
Désinstallation du duplicateur de ports
Pour enlever le duplicateur de ports:
1Pour séparer le duplicateur de ports de votre PC Tablette,
tirez le loquet de séparation à l’opposé du duplicateur
de ports. (Figure 50)
2Séparez le PC Tablette du duplicateur de ports.
Le duplicateur est enlevé. (Figure 51)
Figure 49. Installation du duplicateur de ports
Figure 50. Déconnexion du duplicateur de portsFigure 51. Retrait du système
88
-
Chapitre 4
Dépannage de votre LIFEBOOK
Dépannage
Il est possible que vous rencontriez parfois des problèmes simples de configuration ou d’exploitation pouvant
être résolus sur le champ, ou des problèmes au niveau d’un périphérique pouvant être résolus en remplaçant
l’équipement. Les informations contenues dans cette section vous aideront à isoler et résoudre certains de
ces problèmes simples et à identifier les pannes qui nécessitent une réparation.
Identification du problème
Si vous éprouvez un problème, consultez la procédure suivante avant d’entreprendre un processus de
dépannage complexe:
1Arrêtez votre ordinateur portable LIFEBOOK.
2Assurez-vous que l’adaptateur secteur est connecté à votre ordinateur portable et à une source d’alimentation
secteur active.
3Assurez-vous que toute carte insérée dans la fente pour carte PC Card est bien en place. Vous pouvez également
enlever la carte de la fente pour vous assurer qu’elle n’est pas la raison de la panne.
4Assurez-vous que tous les périphériques connectés aux connecteurs externes sont bien branchés. Vous pouvez
également déconnecter ces périphériques pour vous assurer qu’ils ne sont pas à l’origine de la panne.
89
5Allumez votre ordinateur portable. Assurez-vous qu’il soit resté hors fonction pendant 10 secondes au moins
avant de le remettre en marche.
6Laissez s’exécuter la procédure d’amorçage.
7Si le problème n’a pas été résolu, consultez le tableau suivant pour obtenir des renseignements plus détaillés
8Si vous avez essayé les solutions suggérées par le tableau de dépannage sans succès, communiquez avec
le service d’assistance :
Appel sans frais : 1-800-8FUJITSU (1-800-838-5487)
Site Web : http://solutions.us.fujitsu.com/www/content/support/contact/index.php.
Avant de nous contacter, veuillez avoir les informations suivantes à portée de main pour que notre préposé du
service à la clientèle puisse vous venir en aide le plus rapidement possible :
• Nom du produit
• Numéro de configuration du produit
• Numéro de série du produit
• Date d’achat
• Conditions dans lesquelles le problème est survenu
• Texte des messages d’erreur reçus
• Types de périphériques connectés, si applicable
Pour les numéros de série et de configuration, consultez l’étiquette de configuration sur le dessous de votre ordinateur.
90
- Dépannage
Problèmes spécifiques
Utilisation du tableau de dépannage
Lorsque vous éprouvez des problèmes avec votre PC Tablette LIFEBOOK, essayez de trouver les symptômes sous la
colonne Problème du tableau suivant pour la fonction qui vous cause des problèmes. Vous trouverez une description
des causes communes pour ce symptôme sous la colonne Cause possible ; le cas échéant, ce que vous pouvez faire
pour corriger la situation se trouve sous la colonne Solutions possibles. Il est possible que certaines causes et solutions
possibles ne s’appliquent pas à votre ordinateur.
Le volume logiciel est réglé
à un niveau trop bas.
Des écouteurs sont branchés
sur votre PC Tablette.
Le lecteur de logiciel n’est pas
bien configuré.
Les haut-parleurs ont été
bloqués en utilisant l’icône
Volume située dans la zone de
notification.
Réglez le volume de votre ordinateur et de votre système d’exploitation. Pour ce
faire, utilisez la combinaison de touches [Fn+F9] sur votre clavier. Si vous appuyez
plusieurs fois sur [F9] tout en maintenant la touche [Fn] enfoncée, vous augmenterez le volume sonore de votre PC Tablette.
Le réglage manuel du volume avec les touches du clavier devrait changer dynamiquement le niveau de volume du système d’exploitation (voir ci-dessus). Si cela ne fonctionne pas, réglez les paramètres de volume dans l’application utilisée.
Le branchement d’écouteurs désactive le haut-parleur incorporé. Retirez
les écouteurs.
Le pilote audio peut être installé ou réinstallé à l’aide du CD de pilotes et d’applications livré avec votre LIFEBOOK Fujitsu. Consultez la documentation de votre application et de votre système d’exploitation pour obtenir de l’aide.
Cliquez sur l’icône Volume dans la zone de notification, en bas à droite de l’écran
(elle ressemble à un haut-parleur). Si la case Mute (Sourdine) est entourée d’un
cercle rouge, cliquez dessus pour la déselectionner. Vous pouvez aussi utiliser la
combinaison de touches [Fn+F3] pour activer ou désactiver le volume. Appuyez sur
[F3] en enfonçant la touche [Fn] pour
activer ou désactiver la fonction Silence (ou Muet).
92
- Dépannage
ProblèmeCause possibleSolutions possibles
Problèmes de lecteur optique
Le PC Tablette LIFEBOOK ne
reconnaît pas les DVD/CDRW/CD-ROM.
Le voyant d’accès au lecteur
optique du tableau de
voyants d’état clignote
lorsque le lecteur ne
contient pas de disque
ou qu’il n’y a pas de lecteur
optique installé.
Le disque n’est pas bien logé
dans le cercle surélevé au
centre du lecteur.
Le tiroir du lecteur optique
n’est pas bien fermé.
Un mauvais lecteur de DVD ou
logiciel de lecteur a été installé.
Le DVD/CD-RW/CD-ROM est
sale ou défectueux.
Un mauvais identificateur
d’unité a été utilisé pour
le disque.
La fonction Windows
d’insertion automatique
est active et vérifie si un disque
est prêt à être lu.
Ouvrez le plateau du lecteur optique et réinstallez correctement le disque.
Appuyez sur le devant du tiroir du lecteur optique jusqu’à ce que le verrou
s’enclenche. Si cela ne fonctionne pas, déverrouillez et retirez le lecteur optique
modulaire du compartiment multifonction, puis réinsérez-le jusqu’à ce qu’il
s’enclenche. Cela permet de bien le brancher.
Installez un logiciel de lecture de DVD
Essuyez le disque avec un chiffon de nettoyage doux, puis réinsérez-le. S’il
ne fonctionne toujours pas, essayez un autre disque (DVD/CD-RW/CD-ROM) dans le
lecteur.
Vérifiez si l’identificateur d’unité utilisé par l’application est le même que celui utilisé
par le système d’exploitation. Lorsque le système d’exploitation démarre à partir
d’un DVD/CD, les identifications des lecteurs sont automatiquement ajustées.
Veuillez noter que l’identification d’un lecteur peut être changée
avec l’outil Gestion des disques situé dans Panneau de configuration ->
Outils administratifs -> Gestion de l’ordinateur.
Cela est normal. Toutefois, vous pouvez désactiver cette fonction.
93
- Dépannage
ProblèmeCause possibleSolutions possibles
Problèmes de duplicateur de ports
Remarque : Assurez-vous d’arrêter votre PC Tablette LIFEBOOK avant d’ajouter une imprimante au port parallèle du duplicateur de ports.
Le PC Tablette ne fonctionne
pas lorsqu’il est installé sur
le duplicateur de ports
optionnel.
Problèmes de disque dur
Vous ne pouvez pas accéder à
votre disque dur.
Problèmes de clavier ou de souris
Le clavier intégré ne semble
pas fonctionner.
Vous avez installé
un clavier ou une souris
externe et il/elle ne semble
pas fonctionner.
L’adaptateur c.a. du duplicateur
de ports
n’est pas branché.
L’ordinateur n’est pas bien logé
dans le duplicateur
de ports.
Un mauvais identificateur
d’unité a été utilisé par une
application lorsqu’un disque
d’amorçage a été utilisé pour
démarrer votre ordinateur.
Les paramètres de sécurité
exigent un mot de passe pour
le démarrage du système
d’exploitation.
Le PC Tablette est tombé
en mode sommeil.
Votre application a verrouillé
votre clavier.
Votre périphérique externe
n’est pas bien installé.
Alimentez le duplicateur de ports.
Retirez votre ordinateur et reconnectez-le.
Assurez-vous que la lettre d’unité utilisée par l’application est bien celle qu’utilise le
système d’exploitation. Lorsque le système d’exploitation est démarré à partir d’un CD,
les identifications du lecteur sont ajustées automatiquement.
Vérifiez votre mot de passe et vos paramètres de sécurité.
Appuyez sur la glissière d’alimentation/veille/reprise.
Essayez d’utiliser votre dispositif de pointage intégré pour redémarrer votre système.
Réinstallez votre périphérique.
Voir « Ports de périphériques » en page 81.
Votre système d’exploitation
n’utilise pas le bon pilote pour
ce périphérique.
Consultez la documentation du périphérique et du système d’exploitation,
puis installez le pilote approprié.
94
- Dépannage
ProblèmeCause possibleSolutions possibles
Vous avez connecté un clavier externe ou une souris et
il/elle semble
bloquer le système.
Problèmes de mémoire
Dans le panneau de
configuration, l’écran
Système n’indique pas
le montant correct de
mémoire installée.
Problèmes de périphérique USB
Votre ordinateur LIFEBOOK
ne reconnaît pas un
périphérique USB installé ou
le périphérique ne
fonctionne pas
correctement.
Votre système d’exploitation
n’est pas configuré avec
le bon pilote pour ce
périphérique.
Votre système s’est planté.Essayez de redémarrer votre système.
Votre module d’augmentation
de mémoire n’est pas bien
installé.
Votre mémoire est défaillante.Vérifiez les messages de l’auto-diagnostic de démarrage (POST).
Consultez la documentation du périphérique et du système d’exploitation,
puis installez le pilote approprié.
Enlevez et réinstallez votre module de mémoire additionnelle.
mémoire additionnelle » en page 78.
l’auto-diagnostic de mise sous tension » en page 103.
Votre périphérique n’est
pas bien installé.
Votre périphérique pourrait ne
pas disposer du bon pilote de
logiciel actif.
Le périphérique a peut-être été
installé pendant qu’une
application était en exécution,
par conséquent votre système
ne reconnaît pas son
installation.
Retirez et réinstallez votre périphérique.
Consultez la documentation relative à votre logiciel et activez le bon pilote.
Fermez l’application et redémarrez votre ordinateur portable.
Lorsque vous allumez votre
PC Tablette,
rien ne semble
se produire.
La batterie installée est
complètement déchargée
ou aucun adaptateur de
courant n’est installé.
La batterie est installée,
mais elle est défectueuse.
La batterie est faible.Vérifiez le tableau de voyants d’état pour déterminer la présence et l’état
L’adaptateur secteur
n’est pas branché
convenablement.
L’adaptateur de courant
(secteur ou auto/avion)
ne reçoit pas d’énergie de
la prise secteur, de la prise
de siège d’avion ou de
l’allume-cigare de voiture.
L’adaptateur de courant
(secteur ou auto/avion)
est défectueux.
Vérifiez le tableau de voyants d’état pour déterminer la présence et l’état de la
batterie. Voir « Tableau de voyants d’état » en page 24. Installez une batterie
chargée ou branchez un adaptateur d’alimentation.
Vérifiez le tableau de voyants d’état pour déterminer la présence et l’état de
la batterie. Voir « Tableau de voyants d’état » en page 24. Si le voyant indique que la
batterie est endommagée (court-circuitée), retirez-la et passez à une autre source
d’alimentation, ou remplacez-la.
de la batterie. Voir « Tableau de voyants d’état » en page 24. Utilisez un adaptateur
d’alimentation en attendant que la batterie se charge ou
installez une batterie chargée.
Vérifiez si votre adaptateur est branché de façon appropriée.
Voir « Sources
d’alimentation » en page 58.
Branchez le cordon d’alimentation secteur dans une autre prise murale et vérifiez si
un interrupteur ou un disjoncteur coupe le courant. Si vous utilisez
un adaptateur auto/avion dans un véhicule, assurez-vous que la clé de contact est à
la position On (marche) ou Acc. (accessoires).
Essayez un autre adaptateur d’alimentation.
96
- Dépannage
ProblèmeCause possibleSolutions possibles
Votre PC Tablette LIFEBOOK
s’éteint tout seul.
Le PC Tablette LIFEBOOK ne
fonctionne pas lorsqu’il est
alimenté uniquement par
batterie.
Les paramètres de gestion
d’alimentation sont réglés
à des temporisations (délais
d’inactivité) automatiques trop
courtes par rapport à vos
besoins d’exploitation.
L’ordinateur est alimenté
par batterie et vous n’avez pas
tenu compte d’un
avertissement de batterie
faible ; l’ordinateur est donc
maintenant en mode « veille
car batterie épuisée ».
Votre batterie est défectueuse.Vérifiez l’état des batteries à l’aide du Tableau de voyants d’état. Si la batterie est
Appuyez sur n’importe quelle touche du clavier ou bougez la souris. Si cela ne
fonctionne pas, appuyez sur la glissière d’alimentation/veille/reprise. Vérifiez vos
paramètres de gestion d’alimentation, ou fermez vos applications et consultez les
propriétés des Options d’alimentation du Panneau de configuration pour ajuster les
valeurs de temporisation afin qu’elles répondent mieux à vos besoins.
Installez un adaptateur d’alimentation puis appuyez sur la glissière
d’alimentation/veille/reprise.
court-circuitée, remplacez-la ou retirez-la.
Voir « Sources d’alimentation » en page 58.
Voir « Tableau de voyants d’état » en
page 24.
Votre adaptateur
d’alimentation est tombé
en panne ou a perdu sa source
d’énergie.
La batterie installée
est épuisée.
La batterie n’a pas été
correctement installée.
Assurez-vous que l’adaptateur est branché et que la prise est alimentée.
Remplacez la batterie par une batterie chargée ou branchez un adaptateur
d’alimentation.
Vérifiez si la batterie est bien connectée en la réinstallant.
La batterie installée
est défectueuse.
Consultez le tableau de voyants d’état pour connaître l’état de la batterie et
remplacez ou retirez la batterie si elle est court-circuitée.
Voir « Tableau de voyants
d’état » en page 24.
97
- Dépannage
ProblèmeCause possibleSolutions possibles
La batterie semble se
décharger trop rapidement.
Les fonctions d’économies
d’énergie sont peut-être
désactivées.
La luminosité est réglée
au maximum.
La batterie est très vieille.Remplacez la batterie.
Vous utilisez une application
qui consomme beaucoup
d’énergie car elle sollicite
souvent le disque dur, le lecteur
optique, le dispositif de réseau
sans fil
ou Bluetooth.
La batterie a été exposée à des
températures élevées.
La batterie est trop chaude
ou trop froide.
Problèmes d’arrêt et de démarrage
La glissière
d’alimentation/veille/reprise
ne fonctionne pas.
La glissière d’alimentation/
veille/reprise est désactivée.
Consultez le menu Options d’alimentation du Panneau de configuration pour
changer les paramètres en fonction de vos besoins.
Réduisez la luminosité. Plus la luminosité est élevée, plus l’écran d’affichage
consomme de l’énergie.
Utilisez un adaptateur de courant pour cette application chaque fois que vous le
pouvez.
Remplacez la batterie.
Rétablissez le PC Tablette à la température d’exploitation normale. L’icône
de chargement sur le tableau de voyants d’état clignote lorsque la batterie
est en dehors de la plage de fonctionnement.
Pour la réactiver, allez à Panneau de configuration -> Options d’alimentation ->
Propriétés, puis cliquez sur l’onglet Avancés. Dans la zone Alimentation,
sélectionnez l’option « Changer ce que fait le bouton d’alimentation ».
Il est possible qu’il y ait
un conflit entre logiciels.
Fermez toutes les applications et essayez le bouton à nouveau.
98
- Dépannage
ProblèmeCause possibleSolutions possibles
Le système se met en
marche et affiche les
informations sur la mise en
marche, mais n’est pas en
mesure de charger le
système d’exploitation.
Un message d’erreur
s’affiche sur l’écran durant la
procédure d’amorçage.
Votre PC Tablette semble
changer les paramètres de
configuration lorsque vous
le démarrez.
Les paramètres d’amorçage de
l’utilitaire de configuration du
BIOS sont incompatibles avec
votre configuration.
Vous avez un système protégé
qui requiert un mot de passe
pour charger votre système
d’exploitation.
Le disque dur interne
n’a pas été détecté.
L’auto-diagnostic de mise sous
tension (POST) a détecté un
problème.
Les modifications que
vous avez apportées à la
configuration du BIOS n’ont
pas été sauvegardées et vous
avez quitté l’utilitaire sans les
sauvegarder.
La batterie de rétention du
BIOS CMOS fait défaut.
Configurez la source d’exploitation en appuyant sur la touche [Échap] pendant que
le logo Fujitsu est affiché sur l’écran ou utilisez la touche [F2], accédez à l’utilitaire
de configuration et ajustez les paramètres de source à partir du menu Amorçage.
Voir « Utilitaire de configuration du BIOS » en page 62.
Assurez-vous d’avoir le bon mot de passe. Accédez à l’utilitaire de configuration et
vérifiez les paramètres de sécurité, puis modifiez-les en conséquence.
Voir
« Utilitaire de configuration du BIOS » en page 62.
Essayez de détecter automatiquement le disque dur interne en utilisant l’utilitaire de
configuration du BIOS ou le sous-menu Maître principal situé dans le Menu
principal.
Lisez les messages de l’auto-test pour déterminer la signification et la sévérité du
problème. Tous les messages n’indiquent pas des erreurs ; certains sont simplement
des indicateurs d’état.
Voir « Messages de l’auto-diagnostic de mise sous tension »
en page 103.
Assurez-vous de sélectionner l’option Sauvegarder les changements et quitter lorsque vous quittez l’utilitaire de configuration du BIOS.
Communiquez avec le service d’assistance concernant les réparations. Cela n’est pas
une pièce réparable par l’utilisateur mais elle est censée avoir une durée normale de
vie de 3 à 5 ans.
L’écran ne s’allume pas
au démarrage ou à la sortie
du mode Veille.
Vous avez installé le Tableau
de sécurité et d’applications du
LIFEBOOK.
Consultez les indicateurs d’état pour voir si l’icône de sécurité est affichée. Le cas
échéant, entrez votre mot de passe Voir « Tableau de voyants d’état » en page 24.
99
- Dépannage
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
