Introduction
CELSIUS W370
Manuel d'utilisation
Remarques importantes
Mise en service
Commande
Analyse des problèmes et conseils
Extensions système
Caractéristiques techniques
Edition août 2009
Index
CELSIUS est une marque déposée de Fujitsu Technology Solutions GmbH.
Windows XP, Windows Vista et Windows 7 sont des marques déposées de Microsoft Corporation.
PS/2 est une marque déposée d’International Business Machines, Inc.
Pentium est une marque déposée d’Intel Corporation, USA.
Kensington et MicroSaver sont des marques déposées d'ACCO World Corporation.
Acrobat Reader est une marque commerciale d’Adobe Systems Incorporated.
Toutes les autres marques commerciales citées sont des marques commerciales ou des marques déposées par leurs propriétaires respectifs et sont protégées comme telles.
Copyright © Fujitsu Technology Soltuions GmbH 2009
Tous droits réservés, y compris celui de la traduction, de la reproduction, de la duplication (même partielles) par photocopie ou procédé analogue.
Tout manquement à cette règle expose son auteur au versement de dommages et intérêts.
Tous droits réservés, y compris en cas d'octroi de brevet ou d'enregistrement comme modèle d'utilité.
Sous réserve de disponibilité et de modifications techniques.

Sommaire

Votre CELSIUS.................................................................................................................................... 1
Symboles.............................................................................................................................................. 2
Remarques importantes ....................................................................................................................3
Consignes de sécurité .......................................................................................................................... 3
Transporter l'appareil............................................................................................................................ 3
Nettoyer l'appareil................................................................................................................................. 3
Economie d'énergie, élimination et recyclage ...................................................................................... 4
Marquage CE ....................................................................................................................................... 4
Déclaration de conformité à la norme FCC Classe B........................................................................... 4
Mise en service...................................................................................................................................5
Déballage et contrôle du contenu de la livraison.................................................................................. 5
Etapes de la première mise en service ................................................................................................ 5
Mettre en place l'appareil ..................................................................................................................... 6
Raccorder des périphériques ............................................................................................................... 6
Ports ............................................................................................................................................. 7
Raccorder l’écran ......................................................................................................................... 8
Raccorder la souris ...................................................................................................................... 9
Raccorder le clavier...................................................................................................................... 9
Raccorder des périphériques au port parallèle ou au port série .................................................. 9
Raccorder des périphériques aux ports USB ............................................................................. 10
Raccorder l'appareil à la tension de secteur ...................................................................................... 11
Première mise sous tension : le logiciel est installé ........................................................................... 12
Mise sous tension de l’appareil et de l’écran.............................................................................. 13
Installation du logiciel ................................................................................................................. 14
Commande........................................................................................................................................15
Mise sous tension de l’appareil .......................................................................................................... 15
Mettre l'appareil hors tension ............................................................................................................. 15
Voyants sur l’appareil ......................................................................................................................... 16
Clavier ................................................................................................................................................ 17
Touches et combinaisons de touches importantes .................................................................... 17
Configuration système dans le Setup du BIOS .................................................................................. 19
Protection des droits de propriété et des données ............................................................................. 19
Verrouiller le boîtier mécaniquement (en option) ....................................................................... 19
Protection contre le vol et plombage .......................................................................................... 20
Fonctions de sécurité dans le Setup du BIOS............................................................................ 20
Autorisation d'accès à l'aide d'une SmartCard ........................................................................... 21
Protection d'accès avec SystemLock......................................................................................... 21
Analyse des problèmes et conseils................................................................................................ 23
Aide en cas de problème.................................................................................................................... 23
Analyse des problèmes ...................................................................................................................... 24
Impossible d’éteindre l’appareil avec l’interrupteur Marche/Arrêt............................................... 24
L'écran reste sombre.................................................................................................................. 25
Le pointeur de la souris n'apparaît pas sur l'écran..................................................................... 27
Lecture/écriture impossible sur la disquette ............................................................................... 27
L'heure et/ou la date indiquée est inexacte ................................................................................ 28
Message d'erreur à l'écran ......................................................................................................... 28
Installer un nouveau logiciel ............................................................................................................... 28
Restaurer le contenu du disque dur ................................................................................................... 28
Conseils.............................................................................................................................................. 29
A26361-K1000-Z221-1-7719, Edition 2
Sommaire
Extensions système..........................................................................................................................31
Remarques relatives aux cartes..........................................................................................................31
Ouvrir le boîtier....................................................................................................................................32
Fermer le boîtier..................................................................................................................................33
Monter le verrouillage avec serrure de boîtier.....................................................................................34
Ouvrir le boîtier des lecteurs ............................................................................................................... 36
Fermer le boîtier des lecteurs .............................................................................................................37
Démonter le bloc de ventilation...........................................................................................................38
Monter le bloc de ventilation ...............................................................................................................39
Monter et démonter une carte.............................................................................................................40
Monter une carte.........................................................................................................................40
Démonter une carte ....................................................................................................................42
Cartes étroites (low profile) ................................................................................................................. 44
Monter et démonter des lecteurs ........................................................................................................45
Démonter un lecteur accessible..................................................................................................45
Monter un lecteur accessible ...................................................................................................... 47
Monter et démonter un lecteur de disquette ...............................................................................48
Monter ou démonter un lecteur de disque dur .................................................................................... 49
Démonter un lecteur de disque dur.............................................................................................49
Montage du lecteur de disque dur ..............................................................................................50
Extensions sur la carte mère...............................................................................................................51
Etendre la mémoire centrale....................................................................................................... 51
Remplacer le processeur ............................................................................................................52
Remplacer la pile au lithium........................................................................................................ 53
Caractéristiques techniques............................................................................................................55
Index...................................................................................................................................................57
A26361-K1000-Z221-1-7719, Edition 2

Votre CELSIUS...

... est disponible en différentes configurations qui se distinguent les unes des autres par l’équipement matériel et logiciel. Vous pouvez monter des lecteurs accessibles (p. ex. lecteur de DVD) ainsi que d'autres cartes.
Ce manuel vous montre comment mettre en service et utiliser l’appareil. Le manuel convient pour toutes les configurations. Selon la configuration choisie, il se peut que tous les composants matériels présentés ne soient pas installés dans votre appareil. Lisez aussi attentivement les remarques relatives à votre système d’exploitation.
Suivant la configuration choisie, le système d'exploitation est préinstallé sur votre disque dur (p. ex. Microsoft Windows XP).
Afin qu'aucune personne non autorisée ne puisse accéder à vos données, votre appareil vous propose une série de mesures de protection. Les fonctions de sécurité du Setup du BIOS vous permettent de protéger l'accès à vos données, par exemple en attribuant des mots de passe. Les systèmes livrés avec lecteur de SmartCard offrent une protection supplémentaire.
Sous certains systèmes d'exploitation, DeskUpdate vous propose en quelques clics un moyen simple et rapide d'installer les pilotes et extensions de système d'exploitation les plus récents. Vous trouverez DeskUpdate sur le CD/DVD "Drivers & Utilities".
Vous trouverez plus d'informations sur cet appareil :
dans le feuillet "Premiers pas"
dans le manuel "Sécurité"
dans le manuel "Garantie"
dans le manuel d'utilisation de l’écran
dans le manuel de la carte mère
dans la documentation de votre système d'exploitation
dans les fichiers d'informations (par exemple : *.PDF, *.HTML, *.DOC, *.CHM, *.TXT, *.HLP)
Vous trouverez certains des manuels ci-dessus sous forme électronique sur le CD/DVD "User Documentation" ou "Drivers & Utilities".
i
Grâce au programme Acrobat Reader que vous trouverez sur le CD/DVD, vous pouvez lire et afficher rapidement et immédiatement des informations sur l’écran. Vous pouvez bien entendu imprimer les manuels si nécessaire.
A26361-K1000-Z221-1-7719, Edition 2 1
Votre CELSIUS...

Symboles

Les symboles suivants sont utilisés dans ce manuel.
!
i
Signale une opération que vous devez exécuter.
Cette police correspond à des affichages écran.
Cette police indique des noms des programmes, des commandes ou des options de
"Guillemets" servent à identifier des titres de chapitres, des noms de supports de
Signale des remarques dont le non-respect peut nuire à votre santé ou entraîner des dommages matériels.
Signale des informations importantes et des conseils pour la bonne utilisation du système.
menu.
données et différents concepts à mettre en évidence.
2 A26361-K1000-Z221-1-7719, Edition 2

Remarques importantes

Ce chapitre contient des instructions que vous devez respecter impérativement lors de l’utilisation de votre appareil.

Consignes de sécurité

Respectez les consignes de sécurité suivantes ainsi que celles indiquées dans le manuel "Sécurité".
!
Lors de la mise en place et de la mise en service de l'appareil, respectez les consignes relatives aux conditions ambiantes dans le chapitre " le chapitre "
Vous pouvez utiliser l'appareil uniquement quand la tension nominale réglée de l'appareil correspond à la tension nominale locale. Vérifiez la tension nominale réglée de l'appareil (voir chapitre "
L'interrupteur principal et l'interrupteur Marche/Arrêt ne séparent pas le PC de la tension de secteur. Pour une séparation complète, vous devez débrancher la fiche secteur de la prise de courant.
Remplacez la pile au lithium sur la carte mère en suivant strictement les indications dans le chapitre "
Mise en service".
Mise en service").
Remplacer la pile au lithium".

Transporter l'appareil

Caractéristiques techniques" et dans
Transportez tous les appareils séparément et seulement dans leur emballage d'origine ou dans un autre emballage approprié qui garantit une protection contre les chocs et les
!
coups. Ne déballez les appareils que sur leur site d'installation.

Nettoyer l'appareil

Mettez hors tension tous les équipements concernés et déconnectez la fiche secteur de la prise de courant.
!
Le nettoyage de l'intérieur de l'appareil ne doit être effectué que par les techniciens autorisés.
N'utilisez pas de poudre abrasive ni de solvant attaquant les matières plastiques.
Evitez toute infiltration de liquide à l'intérieur de l'appareil.
Vous pouvez nettoyer la surface du boîtier avec un chiffon sec. S'il est très sale, vous pouvez utiliser un chiffon humide trempé préalablement dans de l'eau mélangée avec un détergent doux pour vaisselle et bien essoré. Vous pouvez nettoyer le clavier et la souris avec des chiffons désinfectants.
A26361-K1000-Z221-1-7719, Edition 2 3
Remarques importantes

Economie d'énergie, élimination et recyclage

Vous trouverez des informations à ce sujet sur les CD/DVD "User Documentation" ou "Drivers & Utilities" fournis.

Marquage CE

Tel qu’il est livré, cet appareil est conforme aux exigences des directives CE 2004/108/CE "Compatibilité électromagnétique" et 2006/95/CE "Directive sur la basse tension".

Déclaration de conformité à la norme FCC Classe B

La déclaration ci-dessous concerne les produits dont question dans le présent manuel sauf stipulation contraire. La déclaration concernant les autres appareils figure dans la documentation des appareils en question.
Remarque:
Cet équipement a fait l’objet de tests et a été déclaré conforme aux limites auxquelles sont soumis les appareils numériques de "Classe B", conformément à la section 15 des règles FCC et respecte toutes les exigences de la norme ICES-003 (appareils numériques) sur le matériel brouilleur du Canada. Ces limites ont été fixées afin d’apporter une protection raisonnable contre les perturbations survenant sur une installation résidentielle. Cet équipement produit, utilise et peut émettre de l’énergie radioélectrique et, s’il n’est pas installé et utilisé en parfaite concordance avec les instructions, il peut perturber les radiocommunications. Cependant, il ne peut pas être garanti qu’une installation particulière ne souffrira de parasitage. Si cet équipement provoque une perturbation de la réception des radiocommunications et des émissions télévisuelles, vérifiable en mettant
l’équipement hors puis sous tension, l’utilisateur est invité à prendre une ou plusieurs des mesures suivantes pour tenter de supprimer le parasitage :
réorienter ou déplacer l’antenne réceptrice.
augmenter la distance qui sépare l’équipement du récepteur.
brancher l’équipement dans une prise de courant d’un circuit différent de celui sur lequel le
récepteur est branché.
demander l’aide du revendeur ou d’un technicien radio/TV expérimenté.
Fujitsu Technology Solutions GmbH ne peut être tenu pour responsable des perturbations radioélectriques ou télévisuelles consécutives à des changements non autorisés apportés à cet équipement ou au remplacement ou au branchement de câbles de raccordement et d’équipements autres que ceux qui sont mentionnés par Fujitsu Technology Solutions GmbH L’élimination des perturbations provoquées par de tels changement, substitution ou raccordement non autorisés relèvera de la seule responsabilité de l’utilisateur.
L’utilisation de câbles E/S blindés est indispensable si cet équipement est raccordé à un ou tous les périphériques ou hôtes en option. A défaut, l’installation est susceptible de violer les règles FCC et les règles ICES.
4 A26361-K1000-Z221-1-7719, Edition 2

Mise en service

Respectez les instructions données dans le chapitre "
!
Remarques importantes".

Déballage et contrôle du contenu de la livraison

Nous vous conseillons de ne pas jeter l'emballage d'origine. Conservez-le pour un éventuel transport ultérieur.
Déballez les différents éléments.
Vérifiez si le contenu de l'emballage présente des dommages apparents dus au transport.
Vérifiez si la livraison correspond aux données reprises sur le bon de livraison.
Si vous constatez des dommages dus au transport ou des divergences entre le contenu de
l'emballage et le bon de livraison, nous vous prions d'en informer immédiatement le point de vente compétent.

Etapes de la première mise en service

Pour mettre votre nouvel appareil en marche la première fois, seules quelques opérations suffisent :
Choisir un emplacement pour l’appareil et installer l’appareil.
Raccorder l’écran, la souris et le clavier
Vérifier la tension nominale et brancher l’appareil sur le circuit électrique
Mettre l'appareil sous tension
Vous trouverez plus d'informations sur les différentes étapes de cette mise en marche dans les sections suivantes.
Périphériques
Si vous avez reçu avec votre appareil d'autres périphériques (p. ex. une imprimante ou un modem), raccordez-les seulement après avoir procédé à la première installation. Pour
i
savoir comment raccorder ces périphériques, reportez-vous aux sections suivantes.
Lecteurs et cartes
Si vous avez reçu des lecteurs ou des cartes avec votre appareil, montez-les seulement après la première installation. Le montage des lecteurs et des cartes est expliqué dans le
i
chapitre "
A26361-K1000-Z221-1-7719, Edition 2 5
Extensions système".
Mise en service

Mettre en place l'appareil

Lors de la mise en place de l’appareil, tenez compte des recommandations et des consignes de sécurité indiqués dans le manuel "Sécurité".
!
Placez l’appareil uniquement dans la position prévue (verticale).
Nous vous conseillons de poser l’appareil sur un tapis antidérapant. Certains vernis et revêtements de surface utilisés sur les meubles pourraient être endommagés par les pieds en caoutchouc.
Ne soumettez pas l’appareil à des conditions ambiantes extrêmes (voir " techniques"). Protégez l’appareil contre la poussière, l'humidité et la chaleur.
Assurez-vous que l’appareil est suffisamment ventilé. Les ouïes de ventilation de l’écran et de l’appareil ne doivent pas être obstruées afin d'éviter toute surchauffe.
Evitez de superposer plusieurs appareils.
Selon l’emplacement de votre appareil, des vibrations et bruits dérangeants peuvent se faire sentir. Pour y remédier, il est conseillé de placer les appareils non munis de panneaux latéraux avec ouïes d’aération à une distance d’au moins 10 mm des autres appareils ou objets. Nous vous conseillons également de poser l’appareil sur les pieds car ceux-ci absorbent les vibrations.
Caractéristiques

Raccorder des périphériques

Lisez la documentation relative au périphérique avant de le brancher.
!
A l’exception des périphériques USB, il est impératif de retirer les fiches secteur lorsque vous branchez des périphériques externes !
Evitez de brancher ou de débrancher des câbles par temps d'orage.
Lorsque vous débranchez un câble, tenez-le toujours par son connecteur. Ne tirez jamais sur le câble.
Lorsque vous branchez ou débranchez des câbles, respectez l'ordre indiqué ci-dessous.
Brancher des câbles
Mettez hors tension tous les appareils concernés.
Débranchez toutes les fiches secteur des prises de courant.
Branchez tous les câbles sur l’appareil et sur les périphériques. Vous devez respecter
absolument les consignes de sécurité du chapitre "
Enfichez tous les câbles de transmission de données dans les prises spéciales des réseaux de
transmission de données/télécommunications.
Enfichez toutes les fiches secteur dans les prises avec terre de protection.
Remarques importantes".
Débrancher des câbles
Mettez hors tension tous les appareils concernés.
Débranchez toutes les fiches secteur des prises de courant.
Débranchez tous les câbles de transmission de données des prises télécom des réseaux de
transmission de données/télécommunications.
Débranchez tous les câbles sur l’appareil et sur les périphériques.
6 A26361-K1000-Z221-1-7719, Edition 2
Mise en service
Les périphériques USB supportent le branchement à chaud (hot-plug). Par conséquent, les câbles des périphériques USB peuvent être branchés et débranchés sans qu’il soit
i
nécessaire d’éteindre l’appareil.
Vous trouverez d'autres informations dans la section " ports USB" et dans la documentation fournie avec les périphériques USB.
Raccorder des périphériques aux

Ports

Les ports se trouvent à l'avant et à l'arrière de l'appareil. Les ports disponibles sur votre appareil dépendent de la configuration choisie. Les ports standard sont identifiés par les symboles suivants ou d’autres symboles similaires. Vous trouverez des indications plus précises sur la position des ports dans le manuel de la carte mère.
Port clavier, violet
1
Interface série 1, turquoise
Port écran, bleu
Ecouteurs, orange ou vert clair
Sortie audio (Line out), vert clair
USB - Universal Serial Bus, noir
LAN
Port parallèle/imprimante, bordeaux
2
Interface série 2, turquoise
Port microphone, rose
Entrée audio (Line in), bleu ciel
Port: SCSI
Port LAN
Port souris PS/2, vert
Certains périphériques connectés nécessitent l'installation et l'aménagement de logiciels spécifiques (par exemple, le programme pilote). Pour plus d'informations, consultez la
i
documentation du périphérique et du système d'exploitation.
1394
FireWire, gris
A26361-K1000-Z221-1-7719, Edition 2 7
Mise en service

Raccorder l’écran

Préparez l’écran comme décrit dans le manuel d'utilisation de l’écran (brancher des câbles, par
example).
Enfichez le câble de données dans le port écran
Selon la configuration de votre appareil, raccordez le câble secteur de l’écran à la prise écran
de l'appareil (1) ou à une prise avec terre de protection (2).
Vous pouvez brancher le câble secteur de l’écran sur la prise écran de l'appareil uniquement si la consommation de courant de l’écran est inférieure à 1,5 A sur 230 V ou
!
3 A sur 115 V. Vous trouverez les valeurs correspondant à la consommation de courant de l’écran dans les caractéristiques techniques sur l’écran ou dans le manuel d’utilisation de l’écran.
de l’appareil.
2
1
8 A26361-K1000-Z221-1-7719, Edition 2
Mise en service

Raccorder la souris

Suivant la configuration choisie, votre appareil est livré avec une souris PS/2 ou une souris USB.
Raccorder la souris USB
Raccordez la souris USB à l’un des ports USB de l’appareil.
Raccorder la souris PS/2
Raccordez la souris PS/2 au port souris PS/2 de l’appareil.
Si vous ne raccordez pas de souris au port souris PS/2, vous pouvez désactiver le contrôleur de souris dans le Setup du BIOS et libérer l'IRQ12 pour une autre application.
i

Raccorder le clavier

Suivant la configuration choisie, votre appareil est livré avec un clavier PS/2 ou un clavier USB.
Raccorder le clavier USB
Utilisez uniquement le câble du clavier fourni.
Branchez la fiche rectangulaire du câble de clavier dans la prise rectangulaire située sur la
face inférieure du clavier.
Branchez la fiche USB rectangulaire et plate du câble de clavier dans un port USB de
l’appareil.
Raccorder le clavier PS/2
Utilisez uniquement le câble du clavier fourni.
Branchez la fiche rectangulaire du câble de clavier dans la prise rectangulaire située sur la
face inférieure du clavier.
Branchez la fiche ronde du câble de clavier au port clavier de l’appareil.

Raccorder des périphériques au port parallèle ou au port série

Vous pouvez raccorder des périphériques (p. ex. une imprimante ou un modem) au port parallèle et au port série.
Branchez le câble de données au périphérique.
Selon l’appareil, connectez le câble de données au port parallèle ou au port série.
Vous trouverez une description précise du raccordement du périphérique au port correspondant dans la documentation du périphérique.
Réglages des ports
Vous pouvez modifier les paramètres des interfaces (adresse, interruption, par exemple)
dans le Setup du BIOS (voir le manuel de la carte mère ou le manuel "Setup du BIOS").
i
A26361-K1000-Z221-1-7719, Edition 2 9
Mise en service
Pilotes
Les appareils que vous raccordez au port parallèle ou au port série requièrent des pilotes. Plusieurs pilotes sont déjà contenus dans votre système d'exploitation. Si un pilote requis
i
manque, installez-le. Des pilotes à jour sont le plus souvent disponibles sur Internet ou fournis sur un support d’information.

Raccorder des périphériques aux ports USB

Vous pouvez connecter aux ports USB un grand nombre de périphériques (imprimante, scanner, modem ou clavier, par exemple).
Branchez le câble de données au périphérique.
Connectez le câble de données à un port USB.
Pour plus d’informations sur l’installation complète de l’appareil, lisez la documentation de
Pilotes
Les appareils USB supportent le branchement à chaud (hot-plug). Par conséquent, les câbles des périphériques USB peuvent être branchés et débranchés sans qu’il soit
i
nécessaire d’éteindre l’appareil.
Vous trouverez d’autres informations dans la documentation fournie avec les périphériques USB.
l’appareil USB.
Les appareils vous branchez sur l'un des ports USB n'ont en général besoin d'aucun pilote propre puisque le logiciel nécessaire est déjà intégré au système d'exploitation. Si
i
l’appareil USB requiert un logiciel propre pour fonctionner, installez-le au moyen du support de données qui accompagne le périphérique USB.
Pour raccorder le port USB avant au périphérique USB, utilisez uniquement un câble de 3 m de longueur max. pour bénéficier de l’USB 2.0.
10 A26361-K1000-Z221-1-7719, Edition 2
Mise en service

Raccorder l'appareil à la tension de secteur

Sur les appareils sans commutateur de tension, l’alimentation se règle automatiquement sur la tension de secteur.
i
Sur les appareils avec commutateur de tension (commutateur coulissant, élément de connexion), vous devez régler manuellement la tension nominale.
1
100 V - 125 V
115
200 V - 240 V
230
2
100 V - 125 V
230
115
1 = Commutateur coulissant pour la commutation de tension 2 = Elément de connexion pour la commutation de tension a = Encoche permettant de positionner le tournevis
Vérifiez la tension nominale réglée.
Si la tension nominale n’est pas correctement réglée, à l’aide d’un objet pointu, poussez le
ou
Soulevez l’élément de connexion en plaçant un tournevis dans l'encoche, tournez-le et
La valeur visible doit être équivalente à la tension nominale locale :
!
115 = 100 V à 125 V
230 = 200 V à 240 V
commutateur coulissant dans l’autre position possible (1) jusqu’à l’arrêt.
replacez-le.
a
200 V - 240 V
115
230
a
A26361-K1000-Z221-1-7719, Edition 2 11
Mise en service
2
1
Branchez le câble secteur sur l’appareil (1).
Branchez la fiche secteur sur une prise avec terre de protection (2).

Première mise sous tension : le logiciel est installé

Si l'appareil est intégré dans un réseau, les données relatives aux utilisateurs, au serveur et aux protocoles de réseau sont indispensables lors de l'installation du logiciel. Pour toute question à ce sujet, adressez-vous à votre administrateur réseau.
Le logiciel fourni est installé et configuré lors de la première mise sous tension de l’appareil. Prévoyez un certain temps pour cette opération car elle ne doit pas être interrompue.
Pendant l’installation, vous aurez besoin, le cas échéant, du numéro de licence de Windows. Le numéro de licence figure sur l’autocollant apposé sur votre appareil.
Dès que l’installation commence, vous ne pouvez plus mettre l’appareil hors tension, jusqu'à ce que l'installation soit terminée !
!
Pendant l’installation, vous pouvez uniquement redémarrer l'appareil si le système vous y invite !
A défaut, l’installation ne s’effectue pas correctement et le contenu du disque dur est à restaurer intégralement.
12 A26361-K1000-Z221-1-7719, Edition 2
Mise en service

Mise sous tension de l’appareil et de l’écran

Mettez votre écran sous tension (voir le manuel d'utilisation de l’écran).
Mettez l’appareil sous tension. Suivez pour cela les instructions suivantes.
Mise sous tension de l’appareil (avec interrupteur principal)
Suivant le modèle, en plus de l’interrupteur Marche/Arrêt qui se trouve sur le côté droit, votre appareil peut être équipé, à l’arrière, d’un interrupteur principal. De ce fait, la mise
i
sous tension des deux modèles de l'appareil diffère.
I
1
0
0 = L’appareil est hors tension
Mettez l'appareil sous tension en appuyant sur l’interrupteur principal (1) à l’arrière de
l’appareil.
Appuyez sur l’interrupteur Marche/Arrêt (2) du côté droit de l’appareil.
L’appareil s’allume.
A26361-K1000-Z221-1-7719, Edition 2 13
I = L’appareil est opérationnel
Mise en service
Mise sous tension de l’appareil (sans interrupteur principal)
Appuyez sur l’interrupteur Marche/Arrêt du côté droit de l’appareil.
L’appareil s’allume.

Installation du logiciel

Pendant l’installation, suivez les indications données à l'écran.
En cas de doute sur les données que le système vous demande d’insérer, lisez le manuel du
système d’exploitation.
Sur le CD/DVD "Drivers & Utilities" fourni, vous trouverez d'autres informations sur le système ainsi que sur les pilotes, les utilitaires et les mises à jour.
i
14 A26361-K1000-Z221-1-7719, Edition 2

Commande

Mise sous tension de l’appareil

Le cas échéant, mettez votre écran sous tension (voir le manuel d'utilisation de l’écran).
Mettez l’appareil sous tension en appuyant sur l’interrupteur principal à l’arrière de l’appareil (le
cas échéant).
Appuyez sur l’interrupteur Marche/Arrêt du côté droit de l’appareil.
L’appareil s’allume.

Mettre l'appareil hors tension

Quittez le système d'exploitation correctement. Sur Windows : dans le menu Démarrer à l'aide
de la fonction Arrêter.
Si le système d’exploitation ne bascule pas automatiquement l’appareil en mode d’économie
d’énergie ou ne le met pas hors tension, appuyez sur l’interrupteur Marche/Arrêt.
Lorsque l'appareil est opérationnel, il consomme un minimum d'énergie.
Mettez l'appareil hors tension avec l'interrupteur principal (le cas échéant). L'appareil ne
consomme plus d'énergie.
Le cas échéant, mettez l’écran hors tension (voir le manuel d'utilisation de l’écran).
L'interrupteur principal et l'interrupteur Marche/Arrêt ne séparent pas le PC de la tension de secteur. Pour une séparation complète, vous devez débrancher la fiche secteur.
!
A26361-K1000-Z221-1-7719, Edition 2 15
Commande

Voyants sur l’appareil

Les voyants sont situés sur la face avant du boîtier. Le nombre de voyants disponibles sur votre appareil dépend de la configuration que vous avez choisie.
1 2
3
1 = LCD 3 = Voyant Marche
LCD
Une fois la station de travail sous tension, l'écran LCD s'allume. Suivant l'état de fonctionnement, sept symboles au maximum s’affichent.
Power on/ station de travail Marche apparaît sur l'écran LCD dès que la station de travail est sous tension.
Standby/ Mode d'économie d'énergie apparaît sur l'écran LCD dès que la station de travail bascule en mode d’économie d'énergie. La station de travail peut être mise sous tension en appuyant sur l'interrupteur Marche/Arrêt.
Disque dur apparaît sur l'écran LCD dès que le système accède au disque dur.
Erreur apparaît sur l'écran LCD lorsqu'une erreur matérielle ou un état matériel critique surviennent sur la station de travail (p. ex. défaillance du ventilateur, température élevée). DeskView vous permet d'en savoir davantage sur le problème en question. En cas de doute, adressez-vous à votre administrateur.
Liaison LAN apparaît sur l'écran LCD dès que la station de travail est connectée à un réseau LAN.
Accès LAN apparaît sur l'écran LCD dès que la station de travail envoie ou reçoit des données sur le réseau LAN.
X
2 = Voyant lecteur, p. ex. DVD
16 A26361-K1000-Z221-1-7719, Edition 2
Commande
Message
Voyant lecteur, p. ex. DVD
Le voyant s'allume pendant les accès au lecteur de CD-ROM ou DVD de l'appareil. Tant que le voyant est allumé, il ne faut retirer le CD/DVD sous aucun prétexte.
au moyen d'un logiciel qui supporte cette fonction, vous pouvez voir à ce symbole qu'un message (courrier électronique, fax) est arrivé.
Apparaît sur l'écran LCD lorsqu'un message (courrier électronique, fax) est arrivé. Ce symbole apparaît uniquement si vous utilisez un logiciel qui supporte cette fonction.

Clavier

1
34
1 = Touches de fonction 2 = Interrupteur Marche/Arrêt (en option) 3 = Clavier alphanumérique
Le clavier reproduit ci-dessus est un exemple qui peut être différent du modèle de clavier que vous utilisez.
i
4 = Touches fléchées 5 = Pavé numérique (bloc numérique)
2
5

Touches et combinaisons de touches importantes

La description des touches et combinaisons de touches suivantes s’applique aux systèmes d'exploitation Microsoft. Vous trouverez plus d’informations sur les touches et les combinaisons de touches dans la documentation du logiciel utilisé.
Interrupteur Marche/Arrêt (en option) En fonction des réglages dans le Setup du BIOS, cet interrupteur permet de mettre le système soit sous tension, soit hors tension soit sous tension et hors tension. Sous certains systèmes d'exploitation, vous pouvez régler dans le panneau de configuration d'autres fonctions de l'interrupteur Marche/Arrêt (mode Standby, veille).
A26361-K1000-Z221-1-7719, Edition 2 17
Commande
Sur certains claviers, l’interrupteur Marche/Arrêt peut uniquement s’utiliser avec ACPI (Advanced Configuration and Power Management Interface). Sinon, l'interrupteur n’a aucune fonction. La carte mère doit supporter cette fonction.
Touche Entrée confirme l’option sélectionnée. La touche Entrée est également appelée "Enter" ou "Return" (Retour).
Touche Démarrage appelle le menu Démarrer de Windows.
Touche Menu appelle le menu de l’objet sélectionné (Windows).
Touche majuscules permet l’écriture en lettres capitales et du caractère figurant sur la partie supérieure de la touche. La touche majuscules est également appelée "Shift".
Touche Alt Gr
Alt Gr
Num
Ctrl
Ctrl
permet l’écriture du caractère indiqué en bas à droite de la touche (par exemple # dans le cas de la touche 3 ).
Touche Num fait basculer le clavier numérique entre le niveau numérique (l’indicateur "Num" s’allume) et le niveau d’édition (l’indicateur "Num" est éteint). Si l'indicateur "Num" est allumé, vous pouvez utiliser les chiffres et les fonctions de calcul. Si l'indicateur "Num" est éteint, vous pouvez utiliser les fonctions d'édition qui sont indiquées au bas des touches du clavier numérique.
Touche Ctrl dirige les combinaisons de touches. La touche Ctrl est également appelée "Control" ou "Touche commande".
Démarrage à chaud
Alt Suppr
redémarre l'appareil. Appuyez simultanément sur les touches Ctrl , Alt et Suppr . Avec certains systèmes d'exploitation, vous obtenez tout d'abord le Gestionnaires de tâches. C’est à la deuxième tentative que le démarrage à chaud est exécuté.
18 A26361-K1000-Z221-1-7719, Edition 2
Commande

Configuration système dans le Setup du BIOS

Dans le Setup du BIOS, vous pouvez configurer les fonctions système et la configuration matérielle de l'appareil. A la livraison, les entrées standard sont actives (voir le manuel "BIOS-Setup" ou le manuel de la carte mère). Vous pouvez adapter ces paramètres à vos exigences dans le Setup du BIOS.

Protection des droits de propriété et des données

Les fonctions logicielles et le verrouillage mécanique sont autant de possibilités dont vous disposez pour protéger votre appareil et vos données personnelles contre tout accès non autorisé. Ces possibilités peuvent être combinées.

Verrouiller le boîtier mécaniquement (en option)

La serrure de verrouillage vous permet de verrouiller le boîtier mécaniquement afin d'empêcher toute personne non autorisée d'ouvrir l'ordinateur. Les clés sont placées à l’arrière de l’appareil.
2
1
Verrouiller le boîtier

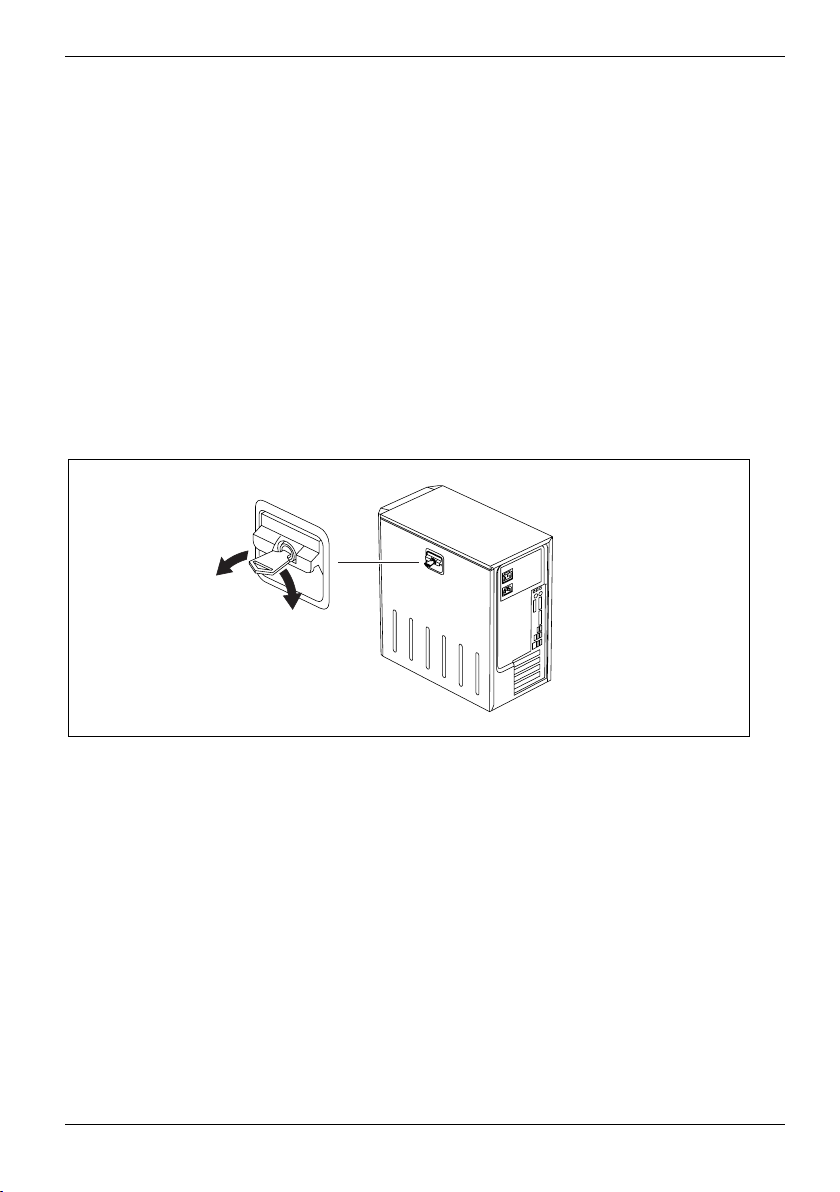

Tournez la clé dans le sens de la flèche (1).
Déverrouiller le boîtier
Tournez la clé dans le sens de la flèche (2).
A26361-K1000-Z221-1-7719, Edition 2 19
Commande

Protection contre le vol et plombage

1
2
1 = Trous pour cadenas 2 = Dispositif pour Kensington Lock
Protection contre le vol
Vous pouvez protéger votre appareil contre le vol
au moyen du dispositif pour Kensington Lock (2) et d’un Kensington MicroSaver.
Lisez le manuel de votre Kensington Lock.
au moyen des trous (1), d’un cadenas et d’une chaîne que vous aurez préalablement reliée à
un objet fixe.
Plomber
Pour empêcher l’ouverture du boîtier par une personne non autorisée, vous pouvez le plomber. Faites passer la chaînette de plombage à travers les trous (1) et fermez la chaînette à l'aide du plomb.

Fonctions de sécurité dans le Setup du BIOS

Dans le Setup du BIOS, le menu Security vous propose différentes possibilités pour protéger votre système et vos données personnelles contre un accès non autorisé, par exemple :
Empêcher un appel non autorisé du Setup du BIOS
Empêcher un accès non autorisé au système
Empêcher l’accès non autorisé aux réglages du BIOS des cartes
Empêcher le démarrage du système à partir du lecteur de disquette
Permettre l'affichage d'un avertissement en cas de présence d'un virus
Empêcher une écriture non autorisée sur disquette
Protéger le Setup du BIOS contre l'écrasement
Protéger l’appareil contre une mise sous tension par un périphérique
Ces possibilités peuvent être combinées.
Vous trouverez dans le manuel de la carte mère ou dans le manuel "Setup du BIOS" une description détaillée du menu Security et sur l’attribution de mots de passe.
20 A26361-K1000-Z221-1-7719, Edition 2
Commande

Autorisation d'accès à l'aide d'une SmartCard

Sur les systèmes équipés d'un lecteur de SmartCard l'accès au système peut être limité aux utilisateurs qui possèdent une SmartCard correspondante.

Protection d'accès avec SystemLock

SystemLock va vous permettre de protéger votre système contre tout démarrage non autorisé. Un système ne peut être mis en marche que si l’utilisateur insère une SmartCard valide dans le lecteur de SmartCard ainsi que son numéro d’identification personnel secret (PIN). Pour utiliser SystemLock, vous devez disposer des composants suivants :
lecteur de SmartCard interne ou externe
SystemLock installé (voir le manuel "Setup du BIOS")
SmartCard
SystemLock commande l’accès à votre appareil. Au cours de l’initialisation d’une SmartCard, des droits sont attribués qui régissent l’accès au système (System, Setup, System+Setup, Admin). Vous pouvez attribuer plusieurs SmartCards à un seul système et les initialiser avec différents droits. Vous pouvez aussi protéger l'accès à votre disque dur.
Ceci permet de subdiviser les utilisateurs dans des groupes d’utilisateurs. Les utilisateurs d’un groupe d’utilisateurs utilisent des SmartCards avec les mêmes privilèges.
Autres remarques relatives au SystemLock
Si vous souhaitez utiliser d’autres logiciels de sécurité (par ex. SMARTY) en plus de SystemLock, veuillez lire la documentation fournie avec votre logiciel de sécurité.
i
Droits de SystemLock
Vous pouvez initialiser une SmartCard avec l’un des droits suivants.
Système Une fois le PIN utilisateur entré, le système démarre. Vous pouvez modifier le
Setup Vous pouvez appeler le BIOS-Setup et modifier le PIN utilisateur.
Système+Setup Une fois le PIN utilisateur entré, le système démarre. Vous pouvez appeler le
Admin Une fois le PIN utilisateur entré, le système démarre. Vous pouvez modifier le
Le manuel "Setup du BIOS" décrit comment installer et utiliser SystemLock et initialiser des SmartCards.
Utiliser le lecteur de SmartCard
Raccordez le lecteur externe de SmartCard à votre système comme décrit dans le manuel
fourni avec le lecteur de SmartCard.
Lorsque l’appareil est sous tension, vous êtes invité à introduire votre SmartCard.
A26361-K1000-Z221-1-7719, Edition 2 21
PIN utilisateur.
BIOS-Setup et modifier le PIN utilisateur.
PIN utilisateur et le PIN administrateur, déverrouiller des SmartCards verrouillées, appeler et modifier le BIOS-Setup, et créer d’autres SmartCards pour ce système.
Commande
22 A26361-K1000-Z221-1-7719, Edition 2

Analyse des problèmes et conseils

Si vous débranchez ou branchez des câbles, observez les instructions données dans le manuel "Sécurité" et dans le chapitre "
!
En cas de problèmes, essayez de les résoudre en fonction des mesures décrites dans les documents suivants :
dans ce chapitre
dans la documentation des appareils raccordés
dans l’aide des différents programmes
dans la documentation du système d'exploitation utilisé.
Si vous n'êtes pas en mesure de réparer la panne, procédez de la façon suivante :
Mettez l'appareil hors tension.
Notez les opérations exécutées et l'état dans lequel se trouvait l'appareil au moment de
l'apparition de l'erreur.
Notez le message d'erreur qui est éventuellement affiché.
Notez le numéro d'identification de votre appareil. Vous trouverez le numéro d'identification sur
la plaque signalétique sur la face arrière du boîtier.
Prenez contact avec votre point de vente ou avec notre S.A.V.
Mise en service".

Aide en cas de problème

Si vous rencontrez avec votre ordinateur un problème que vous ne parvenez pas à résoudre, vous pourrez dans bien des cas trouver rapidement une solution à l'aide du programme SystemDiagnostics pré-installé sur votre ordinateur.
Pour démarrer le programme SystemDiagnostics, cliquez sur Icône de démarrage - Programme -
Fujitsu - SystemDiagnostics.
Lorsqu'un problème est constaté pendant le test, le programme SystemDiagnostics génère un
code (p. ex. le code DIFS YXXX123456789123).
Notez le code DIFS généré et le numéro d’identification de votre appareil. Vous trouverez le
numéro d'identification sur la plaque signalétique sur la face arrière du boîtier.
Pour obtenir une aide supplémentaire, contactez le Help Desk compétent pour votre pays
(reportez-vous à la liste des Help Desks ou rendez-vous sur le site Veillez à avoir à disposition le numéro de série/d'identification de votre système et le code DIFS.
http://ts.fujitsu.com/support).
A26361-K1000-Z221-1-7719, Edition 2 23
Analyse des problèmes et conseils

Analyse des problèmes

Impossible d’éteindre l’appareil avec l’interrupteur Marche/Arrêt

Cause Solution
L’appareil n’a pas été allumé avec l’interrupteur Marche/Arrêt.
Panne de système
Appuyez encore une deuxième fois sur l’interrupteur
Marche/Arrêt.
Appuyez sur l'interrupteur Marche/Arrêt pendant au
moins 4 secondes jusqu'à ce que l'appareil se mette hors tension.
En procédant de la sorte, vous n’arrêtez cependant pas correctement le système d’exploitation. Des messages d’erreur peuvent donc s’afficher à l’écran lors du prochain démarrage système.
24 A26361-K1000-Z221-1-7719, Edition 2
Analyse des problèmes et conseils

L'écran reste sombre

Cause Solution
L'écran n'est pas sous tension.
L’écran est en mode veille.
La luminosité est réglée sur sombre. ► Positionnez la molette de luminosité sur clair. Pour
Le câble secteur n'est pas raccordé. ► Mettez l’appareil et le moniteur hors tension.
Le câble de l’écran n'est pas raccordé.
Réglage incorrect de l’écran sous Windows 2000
Mettez sous tension l’écran.
Appuyez sur une touche quelconque du clavier.
ou
Désactivez l'écran de veille. Entrez le cas échéant
le mot de passe correspondant.
plus de détails, voir le manuel d'utilisation de l’écran.
Vérifiez si le câble secteur de l’écran est raccordé
correctement à l’écran et à une prise avec terre de protection ou à la prise écran de l'appareil.
Vérifiez si le câble secteur de l’appareil est raccordé
correctement à l’appareil et sur une prise de courant.
Mettez sous tension l’appareil et l’écran.
Mettez l’appareil et l’écran hors tension.
Vérifiez si le câble de l’écran est correctement
raccordé à l’appareil et à l’écran.
Mettez sous tension l’appareil et l’écran.
Redémarrez l’appareil. Pendant l'affichage à l'écran du message Démarrage
de Windows, appuyez sur la touche F8 .
Le menu Options avancées de démarrage Windows 2000 (Windows 2000 Advanced Options Menu) apparaît.
Choisissez Mode sans échec (Safe Mode) ou Mode
sans-échec avec support réseau (Safe Mode with Network).
Réglez sous Démarrer - Paramètres - Panneau de
configuration - Affichage - Paramètres les valeurs
correctes pour l’écran connecté comme décrit dans le manuel de l’écran.
A26361-K1000-Z221-1-7719, Edition 2 25
Analyse des problèmes et conseils
Cause Solution
Réglage incorrect de l’écran sous Windows XP
Réglage incorrect de l’écran sous Windows 7
Vous n’avez pas installé les bons modules de mémoire RAM.
Redémarrez l’appareil. Appuyez sur la touche F8 pendant que le système
démarre.
Le menu de sélection du système d'exploitation ou le menu Options avancées de démarrage Windows apparaît.
Si le menu de sélection du système d'exploitation
apparaît, appuyez sur la touche F8 .
Choisissez Mode sans échec (Safe Mode) ou Mode
sans-échec avec support réseau (Safe Mode with Network).
Réglez sous Démarrer - Paramètres - Panneau de
configuration - Affichage et dans les onglets Apparance, Thèmes, Paramètres les valeurs correctes
pour l’écran raccordé comme décrit dans le manuel de l’écran.
Redémarrez l’appareil. Appuyez sur la touche F8 pendant que le système
démarre.
Le menu de sélection du système d'exploitation ou le menu Options avancées de démarrage Windows apparaît.
Si le menu de sélection du système d'exploitation
apparaît, appuyez sur la touche F8 .
Choisissez Mode sans échec (Safe Mode) ou Mode
sans-échec avec support réseau (Safe Mode with Network).
Réglez sous Démarrer - Panneau de configuration –
Affichage et personnalisation - Affichage
les valeurs
correctes pour l’écran connecté (se reporter au manuel de l’écran).
Consultez le manuel de la carte mère pour
connaître les types modules de mémoire à utiliser.
26 A26361-K1000-Z221-1-7719, Edition 2
Analyse des problèmes et conseils

Le pointeur de la souris n'apparaît pas sur l'écran

Cause Solution
La souris n'est pas raccordée correctement.
Le contrôleur de la souris n’est pas activé.
Quittez le système d'exploitation correctement.
Mettez l'appareil hors tension.
Vérifiez si le câble de la souris est raccordé
correctement.
Si vous utilisez un adaptateur ou une rallonge pour le câble de la souris, vérifiez aussi cette connexion enfichable.
Vérifiez qu’une seule souris est raccordée.
Mettez l’appareil sous tension.
Si vous utilisez une souris sur le port souris PS/2 , le contrôleur de souris doit être activé.
Vérifiez dans le Setup du BIOS, si le contrôleur de la
souris est activé (Enabled).
Vérifiez si le pilote de souris a été correctement
installé et s'il est présent lors du lancement du programme d'application. Vous trouverez de plus amples informations concernant le pilote de souris dans les documentations de la souris et du programme d'application.

Lecture/écriture impossible sur la disquette

Cause Solution
La protection contre l’écriture de la disquette ou du lecteur de disque dur est activée.
Vérifiez si la protection contre l'écriture de la
disquette ou du lecteur de disquette est activée (voir le manuel de la carte mère ou le manuel "Setup du BIOS").
Le contrôleur du lecteur de disquette n’est pas activé.
Vérifiez dans le menu Main du Setup du BIOS l’entrée
pour le lecteur de disquette.
Vérifiez si le contrôleur de disquette est activé (voir
le manuel de la carte mère ou le manuel "Setup du BIOS").
Le lecteur de disquette n'est pas branché.
Vérifiez si les câbles de données du lecteur de
disquette sont raccordés correctement (voir "
Monter
et démonter un lecteur de disquette").
A26361-K1000-Z221-1-7719, Edition 2 27
Analyse des problèmes et conseils

L'heure et/ou la date indiquée est inexacte

Cause Solution
L’heure et la date sont mal réglées. ► Réglez l’heure et la date sous votre système
La batterie de sécurité fixe de l’appareil est vide.
d’exploitation.
ou
Réglez l’heure ou la date dans le Setup du BIOS.
Si, à plusieurs reprises, l'heure et la date sont
inexactes lorsque vous remettez votre appareil sous tension, remplacez la batterie au lithium (voir
Remplacer la pile au lithium").
"

Message d'erreur à l'écran

Vous trouverez les messages d'erreur et leur explication :
dans le manuel de la carte mère
dans la documentation fournie avec les programmes utilisés

Installer un nouveau logiciel

L’installation de programmes ou de programmes de gestion (pilotes) sont susceptibles d’écraser ou de modifier d’importants fichiers. Pour pouvoir accéder aux fichiers originaux en cas de problèmes survenant après l'installation, nous vous conseillons de réaliser une copie de sauvegarde (Backup) du contenu de votre disque dur avant l'installation.

Restaurer le contenu du disque dur

Vous trouverez les instructions nécessaires sur la pochette du Recovery CD/DVD.
28 A26361-K1000-Z221-1-7719, Edition 2
Analyse des problèmes et conseils

Conseils

Sujet Conseil
Manque de ressources système
Autres manuels
Si plusieurs applications tournent simultanément, des problèmes risquent d'apparaître si les ressources système sont insuffisantes.
Quittez les applications dont vous n’avez pas
besoin.
ou
Démarrez les applications dans un ordre différent.
Vous trouverez d’autres manuels au format PDF sur le CD/DVD "User Documentation" ou "Drivers & Utilities".
A26361-K1000-Z221-1-7719, Edition 2 29
Analyse des problèmes et conseils
30 A26361-K1000-Z221-1-7719, Edition 2

Extensions système

Il peut être utile d’imprimer l’une ou l’autre section de ce chapitre car l’appareil doit être hors tension lors du montage et du démontage d’extensions système.
i
Il sera peut-être nécessaire de réactualiser le BIOS après une extension du système ou une mise à niveau matérielle. Vous trouverez d'autres informations dans le manuel "Setup du BIOS" ou, le cas échéant, dans le manuel de la carte mère.
Lors du montage des composants à dégagement de chaleur important, veillez à ne pas dépasser la température maximale autorisée.
Ce chapitre décrit toutes les actions à effectuer lors du remplacement ou de l'ajout de matériel (par exemple, ajout de cartes ou de lecteurs).
Avant de monter de nouveaux lecteurs et/ou cartes, lisez la documentation fournie.
Avant de procéder aux extensions de la carte mère, lisez le manuel de la carte mère.

Remarques relatives aux cartes

Lors du remplacement de cartes ou de composants sur les cartes, manipulez les mécanismes de verrouillage (taquets et boulons de centrage) avec le plus grand soin.
Pour éviter d'endommager les cartes ou les composants et les circuits qui s'y trouvent, montez et démontez les cartes avec le plus grand soin. Veillez à placer les cartes d'extension en évitant de les introduire de biais.
N'utilisez jamais d'objets pointus (tournevis) comme levier.
Pour monter ou démonter des extensions système, l’appareil doit être hors tension et ne pas être en mode d'économie d'énergie.
!
Avant d'ouvrir l'appareil, débranchez la fiche secteur.
Les cartes constituées de composants à risque électrostatique (ESD = Electrostatic Sensitive Devices) sont signalées par l'étiquette ci-contre :
Lors de la manipulation de cartes ESD, respectez les consignes suivantes :
Vous devez vous décharger de l'électricité statique (en touchant un objet relié à la terre, par exemple) avant de manipuler les cartes.
Les appareils et outils utilisés doivent être dépourvus de toute charge statique.
Manipulez les cartes en les tenant uniquement par leurs bords.
Evitez de toucher les broches ou les circuits d'une carte.
A26361-K1000-Z221-1-7719, Edition 2 31
Extensions système

Ouvrir le boîtier

Mettez l'appareil hors tension. L’appareil ne doit pas être en mode d'économie d'énergie!
Appareils avec serrure de boîtier : Ouvrez le boîtier.
Retirez les câbles éventuellement gênants, coincés.
Couchez l'appareil sur le côté.
Respectez les instructions données dans le chapitre "
!
Débranchez la fiche secteur de la prise de courant.
Ne rebranchez la fiche secteur qu'après avoir refermé le boîtier.
Tirez le verrouillage (1) et tirez le panneau
latéral dans le sens de la flèche (2).
Remarques importantes".
1
2
32 A26361-K1000-Z221-1-7719, Edition 2
Extensions système

Fermer le boîtier

Insérez le panneau latéral dans les rails de
guidage sur la face inférieure du boîtier.
Basculez le panneau latéral dans le sens
de la flèche (1), jusqu’à ce qu’il s'enclenche.
1
Appareils avec serrure de boîtier : Fermez le boîtier.
Raccordez de nouveau les câbles préalablement débranchés.
A26361-K1000-Z221-1-7719, Edition 2 33
Extensions système

Monter le verrouillage avec serrure de boîtier

Démonter le verrouillage
2
1
1
Ouvrez le boîtier (voir "Ouvrir le boîtier").

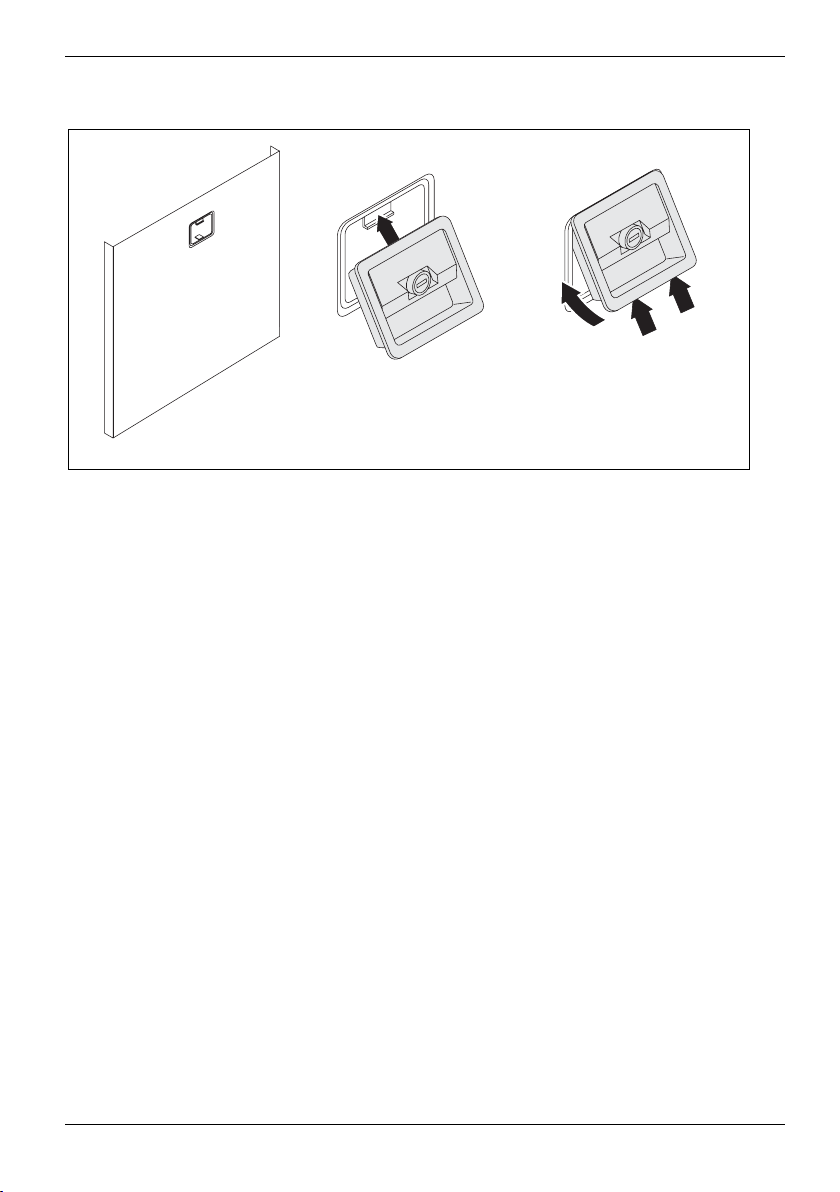

Posez le panneau latéral démonté sur une surface plane, face intérieure vers le haut.
Appuyez sur le taquet d'encastrement dans le sens de la flèche (1).
Avec précaution, sortez le verrouillage du panneau latéral dans le sens de la flèche (2).
34 A26361-K1000-Z221-1-7719, Edition 2
Extensions système
Monter le verrouillage avec serrure de boîtier
1
3
2
2
Retournez le panneau latéral démonté (face extérieure vers le haut).
Enfilez le verrouillage avec serrure de boîtier dans le panneau latéral, dans le sens de la flèche
(1).
Enfoncez simultanément le taquet d’encastrement dans le sens de la flèche (2) et le
verrouillage dans le panneau latéral (3) jusqu’à ce que le taquet s’enclenche.
A26361-K1000-Z221-1-7719, Edition 2 35
Extensions système

Ouvrir le boîtier des lecteurs

Ouvrez le boîtier (voir "Ouvrir le boîtier").
Desserrez la vis moletée (1).
Relevez le boîtier des lecteurs (2).
Grâce au contrôler de couple de serrage intégré, le boîtier des lecteurs reste immobile dans toutes les positions.
i
1
2
36 A26361-K1000-Z221-1-7719, Edition 2
Extensions système

Fermer le boîtier des lecteurs

2
1
Rabattez avec précaution le boîtier des lecteurs (1). Veillez à ne coincer aucun câble.
Fixez le boîtier des lecteurs à l'aide de la vis moletée (2).
Fermez le boîtier (voir "
Fermer le boîtier").
A26361-K1000-Z221-1-7719, Edition 2 37
Extensions système

Démonter le bloc de ventilation

Lorsque vous retirez le bloc de ventilation, veillez à ne pas endommager le refroidisseur de processeur sur la carte mère.
i
1
2
Ouvrez le boîtier (voir "Ouvrir le boîtier").
Ouvrez le boîtier des lecteurs (voir "
Décrochez les câbles du support sur le bloc de ventilation.
Retirez les câbles éventuellement gênants, coincés.
Déverrouillez le bloc de ventilation en appuyant sur les crochets de verrouillage dans le sens
de la flèche (1).
Maintenez les crochets de verrouillage enfoncés et tirez le bloc de ventilation dans le sens de
la flèche (2) pour le sortir du boîtier.
38 A26361-K1000-Z221-1-7719, Edition 2
Ouvrir le boîtier des lecteurs").
Extensions système

Monter le bloc de ventilation

Lorsque vous remontez le bloc de ventilation, veillez à ne pas endommager le refroidisseur de processeur sur la carte mère.
i
1
Insérez les crochets de retenue sur la face inférieure du bloc de ventilation dans les fentes
correspondantes du boîtier.
Poussez le bloc de ventilation dans le boîtier dans le sens de la flèche (1) jusqu’à ce que les
crochets de verrouillage s’enclenchent en émettant un déclic.
Raccordez de nouveau les câbles préalablement débranchés.
Accrochez les câbles dans le support sur le bloc de ventilation.
Rabattez le boîtier des lecteurs (voir "
Fermez le boîtier (voir "
A26361-K1000-Z221-1-7719, Edition 2 39
Fermer le boîtier").
Fermer le boîtier des lecteurs").
Extensions système

Monter et démonter une carte

Respectez la section "
!
Lors de la pose de nouvelles cartes, veillez que celles-ci ne poussent pas les cartes déjà présentes.
Vous trouverez dans le manuel de la carte mère une description du nombre, de la position et de la disposition des emplacements de carte disponibles sur la carte mère. Certaines cartes sont déjà montées à la livraison.
Remarques relatives aux cartes".

Monter une carte

Ouvrez le boîtier (voir "Ouvrir le boîtier").
Ouvrez le boîtier des lecteurs (voir "
1

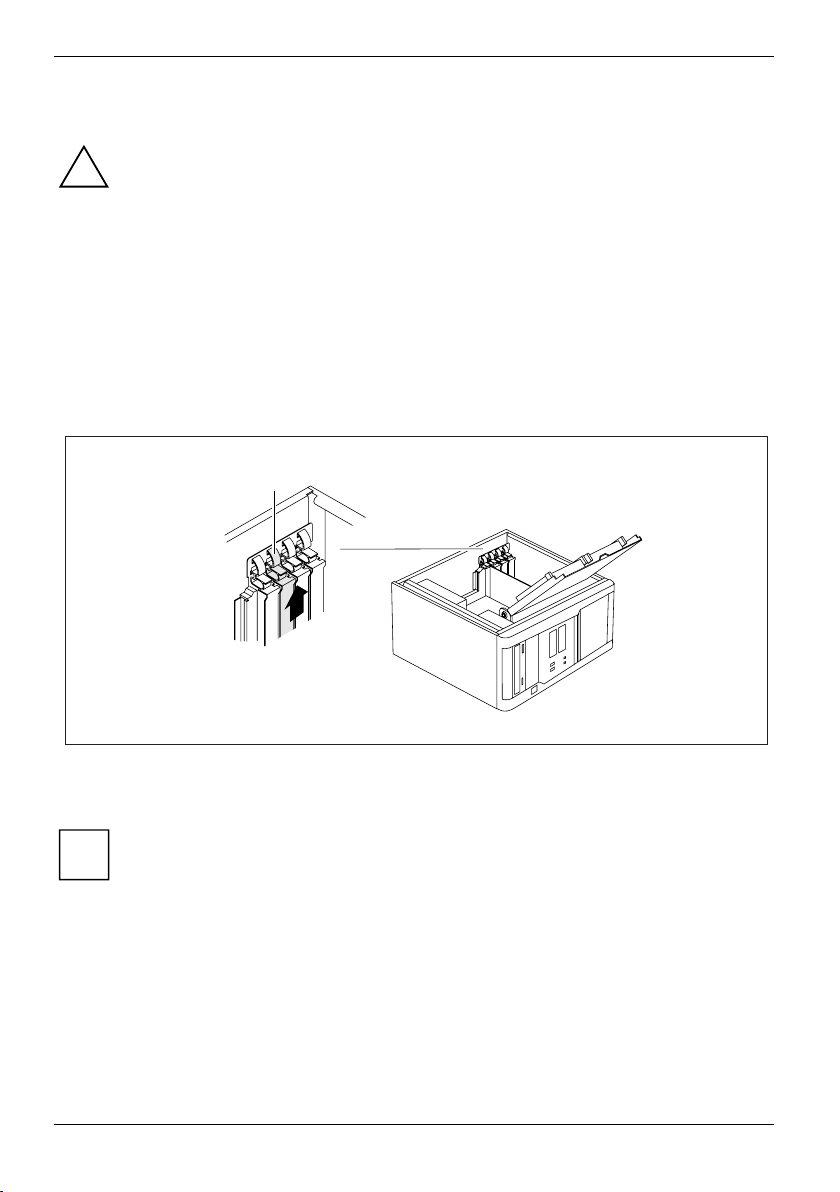

Appuyez sur la partie courbe de l’agrafe de retenue (1).
Sortez le cache du logement en le tirant dans le sens de la flèche (2).
Ne jetez pas le cache. Lorsque vous remonterez la carte, il sera nécessaire de replacer le cache du logement pour des raisons liées au refroidissement, à la protection incendie et
i
au respect des directives CEM (directives régissant la compatibilité électromagnétique).
Ouvrir le boîtier des lecteurs").
2
40 A26361-K1000-Z221-1-7719, Edition 2
Extensions système
2
1
Poussez la carte dans le logement (1).
Appuyez sur l'agrafe de retenue jusqu'à ce qu'elle s'enclenche en émettant un déclic (2).
Si nécessaire, fixez la carte avec une vis supplémentaire.
Si nécessaire, enfichez les câbles sur la carte.
Rabattez le boîtier des lecteurs (voir "
Fermez le boîtier (voir "
Si vous avez monté ou démonté une carte, vérifiez dans le Setup du BIOS les paramètres pour le logement PCI correspondant. Le cas échéant, modifiez-les. A cet effet, reportez-
i
vous à la documentation relative à la carte PCI.
Pour plus d’informations sur le montage de cartes étroites (low profile), voir le chapitre
Cartes étroites (low profile)"
"
Fermer le boîtier").
Fermer le boîtier des lecteurs").
A26361-K1000-Z221-1-7719, Edition 2 41
Extensions système

Démonter une carte

Ouvrez le boîtier (voir "Ouvrir le boîtier").
Ouvrez le boîtier des lecteurs (voir "
Débranchez les câbles qui sont branchés à la carte.
1
Ouvrir le boîtier des lecteurs").
2
Appuyez sur la partie courbe de l’agrafe de retenue (1).
Si vous avez fixé la carte avec une vis supplémentaire, retirez la vis.
Sortez la carte en la tirant dans le sens de la flèche (2).
Placez la carte dans un emballage ad hoc.
Glissez le cache dans le logement (1).
Pour des raisons liées au refroidissement, à la protection incendie et au respect des directives CEM (directives régissant la compatibilité électromagnétique), le cache doit être
!
replacé sur le logement vide.
2
1
42 A26361-K1000-Z221-1-7719, Edition 2
Extensions système
Appuyez sur l'agrafe de retenue jusqu'à ce qu'elle s'enclenche en émettant un déclic (2).
Rabattez le boîtier des lecteurs (voir "
Fermez le boîtier (voir "
Si vous avez monté ou démonté une carte PCI, vérifiez dans le Setup du BIOS les paramètres pour le logement PCI correspondant. Le cas échéant, modifiez-les. A cet effet,
i
reportez-vous à la documentation relative à la carte PCI.
Fermer le boîtier").
Fermer le boîtier des lecteurs").
A26361-K1000-Z221-1-7719, Edition 2 43
Extensions système

Cartes étroites (low profile)

Afin de pouvoir monter ces cartes étroites (low profile) dans des logements pour cartes normaux, vous devez au préalable installer un adaptateur spécifique.
Les logements réservés aux cartes étroites (low profile) possèdent des caches en deux parties. Les deux éléments sont fixés l'un à l'autre par une vis.
Démontez le cache souhaité et desserrez la vis.
Monter l’adaptateur
Ne jetez pas le cache du logement. Lorsque vous retirez la carte, vous devez remonter le cache du logement (refroidissement, protection incendie ou respect des directives CEM).
!
Fixez l’adaptateur sur le cache de la carte
étroite (low profile) (1) et vissez-le
1
2
solidement (2).
Vous pouvez à présent installer la carte étroite (low profile) comme une carte normale dans le logement voulu (voir "
Monter une carte").
Démonter l’adaptateur
Desserrez la vis (1) et retirez
l’adaptateur (2).
2
1
44 A26361-K1000-Z221-1-7719, Edition 2
Extensions système

Monter et démonter des lecteurs

Le boîtier peut accueillir en tout cinq lecteurs :
quatre lecteurs accessibles (deux lecteurs 5 1/4 pouces et deux lecteurs 3 1/2 pouces)
deux lecteurs non accessibles (deux lecteurs 3 1/2 pouces d'une demi-hauteur)
On entend par lecteurs accessibles les lecteurs de DVD ou de CD-ROM, par exemple, dans lesquels on introduit un support de données de l’extérieur. Les lecteurs non accessibles désignent, par exemple, les lecteurs de disque dur.

Démonter un lecteur accessible

Ouvrez le boîtier (voir "Ouvrir le boîtier").
1
2
Débranchez les connecteurs du câble de données et de l'alimentation du lecteur.
Appuyez sur l’agrafe de fixation (1) tout en la poussant encore un peu plus bas (2).
Soulevez l’agrafe de fixation.
Poussez légèrement le lecteur par l’arrière dans le sens de la flèche (3) pour le faire ressortir
du logement.
Le lecteur dépasse à présent quelque peu du boîtier.
Retirez le lecteur dans le sens de la flèche (3) du boîtier.
Le cas échéant, procédez aux réglages requis sur les autres lecteurs.
A26361-K1000-Z221-1-7719, Edition 2 45
Extensions système
2
1
Si vous ne montez pas de nouveau lecteur, poussez le tiroir vide dans le boîtier jusqu’à l’arrêt.
Appuyez sur l’agrafe de fixation (2) tout en la poussant encore un peu plus haut.
Fermez le boîtier (voir "
Le cas échéant, vous devez adapter l’entrée pour le lecteur dans le Setup du BIOS.
Fermer le boîtier").
i
46 A26361-K1000-Z221-1-7719, Edition 2
Extensions système

Monter un lecteur accessible

Ouvrez le boîtier (voir "Ouvrir le boîtier").
Si un tiroir est présent, démontez-le. Procédez comme pour le démontage d’un lecteur
accessible (voir "
Effectuez les paramétrages requis sur le lecteur (le cas échéant aussi sur les lecteurs déjà
Ne jetez pas le tiroir vide. Si vous décidez ultérieurement de démonter le lecteur, vous devrez replacer le tiroir vide pour garantir le refroidissement, protéger l’appareil contre les
!
risques d’incendie et garantir le respect des consignes CEM (consignes de compatibilité électromagnétique).
installés).
1
Démonter un lecteur accessible").
2
Poussez le lecteur accessible à l'intérieur du boîtier (1) jusqu'à l’arrêt.
Branchez les connecteurs des câbles de données et d’alimentation sur le lecteur. Vérifiez la
polarité.
Appuyez sur l’agrafe de fixation (2) tout en la poussant encore un peu plus haut.
Fermez le boîtier (voir "
Le cas échéant, vous devez adapter l’entrée pour le lecteur dans le Setup du BIOS.
Fermer le boîtier").
i
A26361-K1000-Z221-1-7719, Edition 2 47
Extensions système

Monter et démonter un lecteur de disquette

Ouvrez le boîtier (voir "Ouvrir le boîtier").
1
2
Débranchez les connecteurs des câbles de données et d’alimentation du lecteur de disquettes.
Retirez les vis (1) du côté droit du lecteur de disquettes.
Poussez le lecteur de disquettes dans le sens de la flèche (2) hors du boîtier.
Poussez le nouveau lecteur de disquettes dans le boîtier dans le sens contraire de la
flèche (2).
Fixez le lecteur de disquettes avec les vis (1).
Branchez les connecteurs des câbles de données et d'alimentation sur le lecteur de disquettes.
Vérifiez la polarité.
Fermez le boîtier (voir "
Le cas échéant, vous devez adapter l’entrée pour le lecteur dans le Setup du BIOS.
Fermer le boîtier").
i
48 A26361-K1000-Z221-1-7719, Edition 2
Extensions système

Monter ou démonter un lecteur de disque dur

Démonter un lecteur de disque dur

Ouvrez le boîtier (voir "Ouvrir le boîtier").
Ouvrez le boîtier des lecteurs (voir "
1
1
Ouvrir le boîtier des lecteurs").
2
Poussez légèrement (1) sur les glissières EasyChange fixées au lecteur de disque dur et
sortez le lecteur du boîtier de lecteurs en le tirant dans le sens de la flèche (2).
Débranchez tous les câbles branchés (câble de données, câble d'alimentation) au lecteur.
Le cas échéant, vous devez adapter l’entrée pour le lecteur dans le Setup du BIOS.
Retirez les glissières EasyChange du lecteur
de disque dur.
i
Rabattez le boîtier des lecteurs (voir "
A26361-K1000-Z221-1-7719, Edition 2 49
Fermer le boîtier des lecteurs").
Extensions système
Fermez le boîtier (voir "Fermer le boîtier").

Montage du lecteur de disque dur

Ouvrez le boîtier (voir "Ouvrir le boîtier").
Ouvrez la cage de lecteur (voir "
Vous trouverez des glissières EasyChange pour un lecteur de disque dur ultérieur sur la cage de lecteur.
i
Ouvrir le boîtier des lecteurs").
Fixez les glissières EasyChange sur les
côtés du disque dur en enfichant les tiges supérieures de la glissière EasyChange dans les trous correspondants du disque dur.
Branchez les câbles sur le lecteur de disque dur.
50 A26361-K1000-Z221-1-7719, Edition 2
Extensions système
1
Poussez le lecteur de disque dur dans le boîtier de lecteurs dans le sens de la flèche (1) au
moyen des glissières EasyChange. Veillez à ce que le côté composant du lecteur de disque dur soit orientée vers l’intérieur du boîtier.
Rabattez le boîtier des lecteurs (voir "
Fermez le boîtier (voir "
Le cas échéant, vous devez adapter l’entrée pour le lecteur dans le Setup du BIOS.
i
Fermer le boîtier").
Fermer le boîtier des lecteurs").

Extensions sur la carte mère

Pour savoir si vous pouvez accroître la mémoire vive ou le processeur de votre appareil, consultez le manuel de la carte mère.

Etendre la mémoire centrale

Ouvrez le boîtier (voir "Ouvrir le boîtier").
Ouvrez le boîtier des lecteurs (voir "
Etendez la mémoire en suivant les indications fournies dans le manuel de la carte mère.
Rabattez le boîtier des lecteurs (voir "
Fermez le boîtier (voir "
Fermer le boîtier").
Ouvrir le boîtier des lecteurs").
Fermer le boîtier des lecteurs").
A26361-K1000-Z221-1-7719, Edition 2 51
Extensions système

Remplacer le processeur

Ouvrez le boîtier (voir "Ouvrir le boîtier").
Ouvrez le boîtier des lecteurs (voir "
Démontez le bloc de ventilation
Remplacez le processeur comme décrit dans le manuel de la carte mère.
Montez le bloc de ventilation
Rabattez le boîtier des lecteurs (voir "
Fermez le boîtier (voir "
Fermer le boîtier").
Ouvrir le boîtier des lecteurs").
(voir "Démonter le bloc de ventilation").
(voir "Monter le bloc de ventilation").
Fermer le boîtier des lecteurs").
52 A26361-K1000-Z221-1-7719, Edition 2
Extensions système

Remplacer la pile au lithium

Afin de permettre une sauvegarde durable des informations système, une pile au lithium est intégrée qui alimente la mémoire CMOS en courant. Lorsque la tension de la pile est trop faible ou que la pile est vide, un message d’erreur approprié est généré. La pile au lithium doit alors être remplacée.
Un remplacement non conforme de la pile au lithium peut provoquer une explosion !
!
La pile de remplacement doit être absolument identique au module remplacé ou d'un type recommandé par le fabricant.
Ne jetez pas la pile au lithium avec les ordures ménagères. Elle doit être éliminée conformément à la réglementation relative aux déchets spéciaux.
Lors du remplacement, veillez impérativement à respecter la polarité de la pile au lithium : pôle positif vers le haut !
Le support de la pile au lithium est disponible en plusieurs exécutions qui fonctionnent de la même manière.
2
2
1
Appuyez sur le taquet d'encastrement dans le sens de la flèche.
La pile ressort légèrement de son support (1).
Retirez la pile du compartiment (2).
Replacez la nouvelle pile au lithium de même type dans le support (3) et poussez-la vers le bas
jusqu'á ce qu'elle s'encastre.
3
3
A26361-K1000-Z221-1-7719, Edition 2 53
Extensions système
54 A26361-K1000-Z221-1-7719, Edition 2

Caractéristiques techniques

Caractéristiques électriques
Normes de sécurité appliquées : IEC 60950-1, EN 60950-1, UL 60950
Classe de protection : I
Tension d'entrée nominale : 100 V – 240 V
Fréquence nominale : 50 Hz – 60 Hz
Courant nominal maximum :
ou :
Courant nominal maximum (boîtier avec prise écran) :
Courant maximum (prise écran (output)) : 100 V – 240 V /
Dimensions
Largeur /profondeur /hauteur : 203 mm/429 mm/446 mm
Poids
en version de base : env. 11 kg
Conditions d’environnement
Classe climatique 3K2
Classe climatique 2K2
Température
Fonctionnement (3K2) : 15 °C .... 35 °C
Transport (2K2) : -25 °C .... 60 °C
Condensation inadmissible en fonctionnement !
Il est indispensable de maintenir libres les espaces suivants :
sans ouvertures de ventilation
avec ouvertures de ventilation
Les fiches techniques de cet appareil contiennent d'autres caractéristiques techniques. Vous trouverez les fiches techniques sur le site Internet http://ts.fujitsu.com/support.
i
CSA 22.2 No 60950-1
100 V – 240 V / 5,0 A – 2,5 A
100 V – 240 V / 6,0 A – 3,0 A
3,0 A – 1,5 A
DIN IEC 721 partie 3-3
DIN IEC 721 partie 3-2
min. 10 mm
min. 200 mm
A26361-K1000-Z221-1-7719, Edition 2 55
Caractéristiques techniques
56 A26361-K1000-Z221-1-7719, Edition 2

Index

A
Analyse des problèmes 23 Aperçu, Appareil 1 Appareil
câblage 6 fermer 33 impossible de l’allumer 24 mettre en place 6 mettre hors tension 15 mise sous tension 13, 15 nettoyer 3 ouvrir 32 plomber 20 ports 7 première mise sous tension 13 protection contre le vol 20 raccorder 11 transporter 3 vérifier la tension nominale 11 verrouillage mécanique 19 voyants 16
Appareils
ports 7 raccorder 10
Appareils USB
raccorder 10
Autres manuels 29
B
Bloc de ventilation
démonter 38
monter 39 Bloc numérique 17 Boîtier
fermer 33
ouvrir 32
plomber 20
verrouiller mécaniquement 19 Boîtier des lecteurs
fermer 37
ouvrir 36
C
Câble, voir Câbles Câbles
débrancher 6
raccorder 6 Caractéristiques climatiques 55 Caractéristiques électriques 55 Caractéristiques techniques 55
Caractéristiques, techniques 55 Carnet de garantie 5 Carte 31
démonter 42
monter 40 Carte mère, extensions sur 51 Carte système, extensions 51 Cartes étroites (low profile) 44
monter l’adaptateur 44
retirer l’adaptateur 44 CD/DVD Drivers&Utilities 4 CD/DVD User Documentation 4 CEM, compatibilité électromagnétique 44 Chaîne 20 Clavier 17
bloc numérique 17
clavier alphanumérique 17
pavé numérique 17
raccorder 9
touches de fonction 17
touches fléchées 17 Clavier alphanumérique 17 Combinaisons de touches 17, 18 Conditions d’environnement 55 Configuration système, Setup du BIOS 19 Configuration, Setup du BIOS 19 Conseils 23 Consigne
sécurité 3 Consignes de sécurité 3 Contenu de la livraison 5 Ctrl+Alt+Suppr 18
D
Date
date incorrecte 28 Déballer 5 Démarrage à chaud 18 Dimensions 55
E
Economie d'énergie 4 Ecouteurs 7 Ecran
mise sous tension 13
nettoyer 3
pas d’image 25
raccorder 8
reste sombre 25
transporter 3 EGB 31 Elimination 4
A26361-K1000-Z221-1-7719, Edition 2 57
Index
Emballage 5 Entrée audio 7 Ergonomie, poste de travail 6 Erreur
date 28 écran 25 heure 28
souris 27 Explication des signes 2 Extension 31 Extensions
carte système 51 Extensions système 31
F
FireWire 7 Fonctions de sécurité
Setup du BIOS 20
SmartCard 21
SystemLock 21
H
Heure
heure incorrecte 28 Heure d’été 28 Heure d’hiver 28
I
Imprimante 7 Installation
logiciel 12, 14
nouveau logiciel 28 Interface parallèle 7, 9
brancher des périphériques 9
paramètres 9 Interface série 7, 9
brancher des périphériques 9
paramètres 9 Interfaces 7 Interrupteur Marche/Arrêt 17
K
Kensington Lock 20
L
LCD 16 Lecteur
démonter 45, 49
montage 50
monter 47, 49 Lecteur accessible
démonter 45
monter 47
Lecteur de CD-ROM
démonter 45 monter 47 voyant 17
Lecteur de disque dur
démonter 49 montage 50 monter 49
Lecteur de disquettes
démonter 45 remplacer 48
Lecteur de DVD
voyant 17
Lecteur de SmartCard
utiliser 21 Line in 7 Line out 7 Logiciel
installation 12, 14
nouvelle installation 28
M
Manuels, autres 29 Mémoire
la mémoire est insuffisante 29
pas assez de mémoire 29 Mémoire centrale, étendre 51 Mémoire vive 51 Message d'erreur 28 Mettre l’appareil hors tension
appareils avec interrupteur principal 15 Mise en service 5 Mise sous tension de l’appareil
appareils avec interrupteur principal 15
N
Niveau de puissance sonore 55 Nouvelle installation, logiciel 28
P
Panne
écran 25
souris 27 Paramétrer
Setup du BIOS 19 Pavé numérique 17 Périphérique
raccorder des périphériques 6 Périphériques
ports 7
raccorder 6, 9, 10 Pile 53 Pile au lithium 51
remplacer 53
58 A26361-K1000-Z221-1-7719, Edition 2
Index
Pilotes
interface parallèle 10
interface série 10 Plomber 20 Poids 55 Pointeur de la souris 27 Port
SCSI 7 Port clavier 7, 9 Port écran 7 Port LAN 7 Port microphone 7 Port souris 7 Port souris PS/2 7, 9 Port USB 9
raccorder des appareils 10 Ports, périphériques 7 Poste de travail 6 Première mise en service 5 Première mise sous tension 12, 13 Processeur 51 Processeur, remplacer 52 Protection contre le vol 20 Protection des données 19 Protection des droits de propriété 19 Protection, propriété et données 19
R
Raccorder
appareil 11 Raccorder la souris PS/2 9 Raccorder la souris USB 9 Raccorder le clavier PS/2 9 Raccorder le clavier USB 9 Recyclage 4 Remarque
cartes 31 Remarques
importantes 3 Remarques importantes 3 Remplacer
pile au lithium 53 Remplacer, pile au lithium 53 Restaurer le contenu du disque dur 28
S
Serrure 19 Serrure de boîtier
monter 34
Serrure du boîtier 19 Setup du BIOS 19
configuration système 19
fonctions de sécurité 20 Setup, voir Setup du BIOS Sortie audio 7 Souris
erreur 27
raccorder 9 Surface de pose 55 Symboles 2
T
Touche
interrupteur Marche/Arrêt 17 Touches
touche Entrée 18 Touches 17
Alt Gr 18
Control 18
Ctrl 18
Ctrl+Alt+Suppr 18
Enter 18
majuscules 18
Num 18
Return 18
Shift 18
touche Commande 18
touche Démarrage 18
touche Menu 18
touches fléchées 17 Touches de fonction 17 Touches fléchées 17 Transport 3 Transport répété 3
U
Unité centrale, voir Appareil USB
Universal Serial Bus 7
V
Verrouillage
démonter 34 Voyant CD-ROM 17 Voyant DVD 17 Voyants, appareil 16
A26361-K1000-Z221-1-7719, Edition 2 59
Loading...
