Professional Notebook Français
EasyGuide
LIFEBOOK S Series
Vous avez…
... des questions ou des problèmes techniques ?
Adressez-vous :
• à notre Hotline/Help Desk (voir liste des Help Desks fournie ou sur Internet :
"
www.fujitsu-siemens.com/support/")
• à votre partenaire de vente
• à votre point de vente
Vous trouverez d’autres informations dans la liste des Help Desks et dans le manuel "Garantie".
Vous trouverez le manuel "Garantie" sur le CD/DVD "Drivers & Utilities" fourni.
Vous trouve rez des informations actualisées sur nos produits, des conseils, des mises
à jour, etc. sur le site Internet : "
www.fujitsu-siemens.com"
Ce manuel a été rédigé par Xerox Global Services
Publié par
Fujitsu Siemens Computers GmbH
AG 09/07
Edition 1
N° de référence : A26391-K235-Z120-1-7719
LIFEBOOK S Series
EasyGuide
Grâce à une technologie novatrice… 1
Remarques importantes
Ports et éléments
Démontage et montage de composants
lors de la maintenance
Caractéristi
Index
ques techniques
de commande
3
4
23
29
32
Adobe et Acrobat sont des marques commerciales d’Adobe S ystems Incorporated
et peuvent être protégées dans certains pays.
La marque Bluetooth est la propriété de Bluetooth SIG, Inc., U.S.A. qui en a cédé
la licence à Fujitsu Siemens Computers GmbH.
Intel est une marque déposée, Core est une marque commerciale d’Intel Corporation, USA.
Kensington et MicroSaver sont des marques déposées d’ACCO World Corporation.
Macrovision est une marque commerciale de Macrovision Corporation, USA.
Microsoft, MS, MS DOS, Windows Vista et Windows NT sont des marques
déposées de Microsoft Corporation.
Toutes les autres marques commerciales citées sont des marques commerciales ou de s marques
déposées par leurs propriétaires respectifs et sont protégées comme telles.
Copyright © F ujitsu Siemens Computers GmbH 2007
Tous droits réservés, y compris celui de la traduction, de la reproduction, de la duplication
(même partielles) par photo copie ou procédé analogue.
Tout manquement à cette règle expose son auteur au versem ent de dom mages et intérêts.
Tous droits réservés, notamment en cas d’octroi de brevet ou d’enregistrement comme modèle
d’utilité.
Sous réserve de disponibilité e t de modifications techniques.
Sommaire
Sommaire
Grâceàunetechnologienovatrice… .................................................. 1
Symboles .............................................................................. 2
Remarquesimportantes ............................................................... 3
Portset élémentsde commande ....................................................... 4
Notebook ouvert . . ...................................................................... 4
Côté gauche . . . . . . ...................................................................... 5
Côté droit .............................................................................. 5
Face arrière ............................................................................ 6
Face inférieure ......................................................................... 7
Mettre le notebook sous tension . . . ....................................................... 8
Mettre le Notebook hors tension . . . ....................................................... 9
Voyantsd’état .......................................................................... 10
Combinaisons de touches ............................................................... 13
Touches Easy Launch . .................................................................. 15
Programmer les touchesEasyLaunch ................................................ 16
Lecteur de SmartCard ................................................................... 16
Appareil photo/vidéo (en option) . . . ....................................................... 17
Monter et démonterl’accumulateur ....................................................... 18
Démonter l’accumulateur ............................................................ 18
Monter l’accumulateur ............................................................... 19
Carte SIM .............................................................................. 20
Insérer une carte SIM ............................................................... 20
Retirer la carte SIM .................................................................. 21
Composants radio: UMTS (enoption)/WirelessLAN/Bluetooth ............................. 22
Activer et désactiver les composants radio ............................................ 22
Démontage et
Remarques p
Monter/dém
Enlever le
Démonter u
Monter un
Fixer le c
Disque du
Démonte
Monter u
Caractéristiquestechniques ........................................................... 29
Notebook . . ............................................................................. 29
Accumulateur .......................................................................... 30
Adaptateur d’alimentation ................................................................ 31
Index
montage de composants lors de lamaintenance .........................
our le montageetle démontage des cartesetdes composants ................
onter les modules mémoire ...................................................
couvercle .................................................................
nmodule mémoire .......................................................
module de mémoire .......................................................
ache .......................................................................
r .............................................................................
rundisque dur .............................................................
ndisque dur ................................................................
..................................................................................
23
23
24
25
25
26
26
26
27
28
32
A26391-K235-Z120-1-7719, édition 1
Sommaire
A26391-K235-Z120-1-7719, édition 1
Grâce à une technologie novatrice…
Grâce à une technologie novatr
Votre notebook existe en plusieurs modèles. La plupart des sections de ce manuel
d’utilisation s’appliquent à toutes les configurations – nous attirerons votre attention
sur les différences spécifiques. Certaines images peuvent ne pas correspondre à votre
modèle et ne sont destinées qu’à expliquer le principe.
Votre système d’exploitation (p. ex. Microsoft Windows) est déjà installé et configuré de façon optimale
pour que vous puissiez commencer à travailler dès la première mise sous tension de votre Notebook.
Votre notebook intègre la technologie la plus récente pour vous permettre de découvrir l’informatique
dans des conditions optimales. En fonction d u modèle, les composants suivants sont présents :
• mémoire vive (RAM) jusqu’à 4 Go
• un logement pour module pouv
un second accumulateur, un
• une caméra intégrée pour des instantanés ou des vidéochats
• des ports USB pour ajouter t
• un logement pour une carte PC-Card ou ExpressCard acceptant une PC-Card de
type I ou II ou une ExpressCard/3 4 ou ExpressCard/54
• un contrôleur audio intégré
oreilles. pour bénéficier d
un microphone et des hautsPour piloter la souris, votre notebook est doté d’une surface tactile. Un effleurement répété
de la surface tactile suffit, par exemple, pour démarrer une application.
Grâce au BIOS-Setup, vous pouvez contrôler le matériel de votre notebook et mieux protéger votre
système contre tout accès non autorisé en utilisant la puissance de la protection par mots de passe.
Ce manuel d’utilisation vous montre, entre autres, comment mettre en
service et utiliser votre notebook.
Vous trouverez d’autres informations sur ce notebook :
• dans le manu el d’utilisation "Professional Not ebook"
• dans les manuels "Sécurit
• dans la documentation du système d’exploitation
• dans les fichiers d’informa
ant accueillir les modules suivants : un lecteur DVD Super Multi,
disque dur supplémentaire ou une garniture (Weight Saver)
rès facilement des consoles de jeu, des imprimantes et autres
et deux haut-parleurs internes pour le plaisir des
’une meilleure sortie audio, vous pouvez même raccorder
parleurs externes.
é" et "Garantie"
tions (par exemple : *.TXT, *.DOC, *.WRI, *.HLP, *.PDF)
ice…
Vous trouverez des inform
sous "
www.fujitsu-sieme
A26391-K235-Z120-1-7719, édition 1 1
ations sur les accessoires pour votre notebook
ns.com/accessories".
Grâce à une technologie novatrice…
Symboles
signale des instructions à res
sécurité, celle de votre appa
s’éteint dès l’instant où vou
pas ces consignes.
signale des informations importantes pour l’utilisation correcte de l’appareil
pecter impérativement pour votre propre
reil et celle de vos données. La garantie
s endommagez l’appareil en ne respectant
►
Cette police
Cette police
Cette police
"Cette police"
Abc
Cette police
signale une opération que vous devez exécuter.
indique un résultat
signale des données que vous devez saisir sur le clavier dans une fenêtre
de dialogue de programme ou dans une ligne de commande, p. ex. votre
mot de passe (Nom123) ou une instruction pour démarrer un programme
(start.exe)
signale des informations affichées à l’écran par un programme, par ex. :
L’installation est terminée !
signale
• des concepts et des textes dans une surface logicielle, par ex. : Cliquez
sur Enregistrer.
• Noms de programmes ou fichiers, p. ex. Windows ou setup.exe.
signale
• des renvois à d’autres sections, par ex. "Consignes de sécurité"
• Liens vers une source externe, p. ex. une ad resse web : Lisez les
informations sur "www.fujitsu-siemens.com"
• des noms de CD, de DVD ainsi que des désignations et des titres
d’autres matériels, p. ex. : "CD/DVD Drivers & Utilities" ou Manuel
"Sécurité"
indique une touche du clavier, par ex. :
signale des concepts et des passage de texte que l’on souhaite souligner ou
mettre en évidence, par exemple : Nepasmettrel’appareilhorstension
F10
2 A26391-K235-Z120-1-7719, édition 1
Remarques importantes
Respectez les consignes de sécurité du manuel "Sécu rité" et du manuel d’utilisation
"Professional Notebook" ainsi que les consignes de sécurité suivantes.
Remarques importantes
A26391-K235-Z120-1-7719, édition 1 3
Portsetélémentsdecommande
Ports et éléments de commande
Ports
Ce chapitre présente les différents composants matériels de votre notebook. Vous obtiendrez
un aperçu des ports et éléments de commande du notebook. Familiarisez-vous avec
ces différents éléments avant de travailler avec le notebook.
Notebook ouvert
Caméra(enoption)MicrophoneEcranLCDTouchesEasy Lau nchVoyantsd’étatClavierSurfacetactileettouchesCapteurd’empreintedigitaleVerrouillaged’écranPortécouteursPortmicrophoneInterrupteurMarche/Arrêtpourcomposantsradio
2
3
2
10
9
12
15
14
13
11
1 = Haut-parleurs
2 = Microphones internes
3=Caméra
4=EcranLCD
5 = Interrupteur Marche/Arrêt
6 = Touches Easy Launch
7 = Voyants d’état
8 = Clavier
7
1
9 = Surface tactile et touches
10 = Capteur d’empreinte digitale
11 = Verrouillage d’écran
12 = Port microphone
13 = Port écouteurs
14 = Interrupteur Marche/Arrêt pour
composants radio
15 = Logement pour Memory Card
4
6
5
1
8
4 A26391-K235-Z120-1-7719, édition 1
Côté gauche
PrisedetensioncontinuePriseS-VideoOutLogementpour P CCardLogementpourExpressCardPortUSBPortécran
12 3 4
Ports et éléments de commande
1 = Prise de tension continue (DC IN)
2=Portécran
Côté droit
LogementpourmoduleLecteuroptiquePortUSBPortmodem
2 3
1 = Ports USB
2 = Logement pour SmartCard
3 = Prise S-Video Out
4 = Port modem
4671
5
3 = Ports USB
4 = Logement pour PC Card/Expre
5 = Dispositif Kensington Lock
6 = Logement pour module avec
lecteur optique
7 = Levier d’éjection pour module
ssCard
A26391-K235-Z120-1-7719, édition 1 5
Portsetélémentsdecommande
Face arrière
PortLAN
1
1=PortLAN
6 A26391-K235-Z120-1-7719, édition 1
Face inférieure
Ports et éléments de commande
1
23456
1 = Disque dur
2 = Déverrouillage de l’accumulateur
3 = Cache pour modules de mémoire
A26391-K235-Z120-1-7719, édition 1 7
4 = Port pour duplicateur de ports
5=Accumulateur
6 = Verrou d’accumulateur
Portsetélémentsdecommande
Mettrelenotebooksoustension
► Enfoncez le bouton de déverrouillage
2
1
1
(1) et relevez l’écran LCD (2).
► Appuyez sur l’interrupteur Marche/Arrêt (1)
pour mettre le notebook sous tension.
Le voyant de fon ctionnem ent du notebook
s’allume dans la zone d’affichage (2).
► Appuyez sur l’interrupteur Marche/Arrêt (1)
pour mettre le notebook sous tension.
Le voyant marche du notebook apparaît
dans la zone d’affichage.
Windows XP :
Vous pouvez configurer l’interrupteur Marche/Arrêt sous Démarrer – (Paramètres) –
Panneau de configuratio n – Performances et maintenance – Options d’alimentation – Avancé.
Windows Vista :
Vous pouvez configure r l’interrupteur Marche/Arrêt sous Icône de démarrage –
(Paramètres) – Panneau de configuration – Ordinateur portable – Options d’alimentation.
Si vous avez attribué un mot de passe, vous devez l’entrer lorsque le système
vous y invite afin de lancer le système d’exploitation. Vous trouverez des
informations plus détaillées à ce sujet dans le manuel d’utilisation "Professional
Notebook", chapitre "Fonctions de sécurité".
8 A26391-K235-Z120-1-7719, édition 1
Ports et éléments de commande
Mettre le Notebook hors tension
► Quittez toutes les applications, puis le système d’exploitation (voir le
manuel du système d’exploitation).
Si vous n’arrivez pas à arrêter le notebook normalement, appuyez sur l’interrupteur
Marche/Arrêt pendant environ quatre secondes. Le notebook se met hors tension.
Cependant, vous risquez de perdre les données non enregistrées.

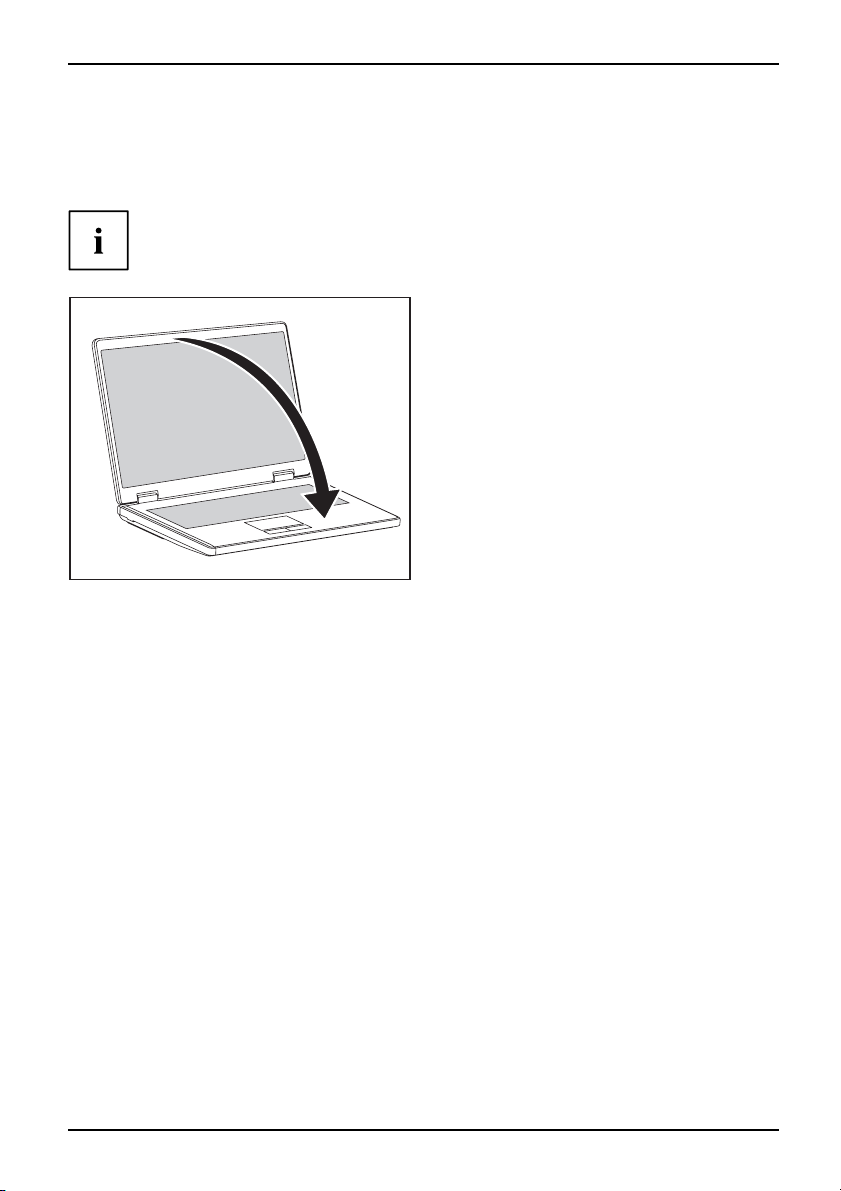

► Fermez l’écran LCD jusqu’à
l’enclenchement.
A26391-K235-Z120-1-7719, édition 1 9
Portsetélémentsdecommande
Voyants d’état
Voyantsd’état
Les voyants d’état vous informent sur l’état de l’alimentation électrique, des
lecteurs et des fonctions du clavier.
Voyant Marche
Voyant de charge de
Voyant Secteur
Voyant lecteur
l’accumulateur (premier
accumulateur)
Voyant accumula
teur (premier
Voyant Num Lock
accumulateur)
Voyant de charge de
Voyant Caps Loc
k
l’accumulateur (second
accumulateur)
Voyant accumu
accumulateur
lateur (second
)
Voyant Arrêt d
Lock)
éfilement (Scroll
10 A26391-K235-Z120-1-7719, édition 1
Vous trouverez ci-après l’explication des différents voyants :
• Le voyant est allumé : Le notebook est sous tension.
• Le voyant clignote : Le notebook est en mode Suspend
• Le voyant n’est pas allumé : Le notebook est hors tension ou en mode
Save-to-Disk.
Voyant Secteur
VoyantSecteurVoyant
Le voyant est allumé : Le Notebook e
st alimenté par l’intermédiaire de l’adaptateur
d’alimentation.
Voyant lecteur
Le voya nt s’allume en vert : Le systè
CD/DVD placé dans le lecteur optiq
me accède au lecteur de disque dur ou au
ue du notebook.
Voyant de charge de l’accumulateur (premier accumulateur)
• Le voyant s’allume en vert : L’adaptateur d’alimentation est raccordé et le
premier accumulateur est déjà chargé, ou l’adaptateur d’alimentation est
raccordé et le prem ier accumulateur n’est pas monté.
• Le voyant clignote en jaune : L’adaptateur d’alimentation est raccordé et
le premier accumulateur est impossible à recharger (l’accumulateur est trop
chaud pour recharger).
• Le voyant s’allume en jaune : L’adaptateur d’alimentation est raccordé et le
premier accumulateur est en cours de charge.
• Le voyant n’est pas allumé : L’adaptateur d’alimentation n’est pas raccordé.
Voyant accumulateur (premier accumulateur)
• Le voyant s’allume en vert : L’adaptateur d’alimentation est raccordé et le
premier accumulateur e st en cours de charge. Le premier accumulateur
dispose de 50% à 100% de sa charge maximale.
• Le voyant clignote lentement en vert (1 seconde allumé / 5 secondes éteint) :
Le notebook est en mode Suspend et est alimenté par le premier accumulateur.
Le premier accumulateur dispose de 50% à 100% de sa charge maximale.
• Le voyant s’allume en jaune : L’adaptateur d’alimentation est raccordé et
le premier accumulateur est en cours de charge. Le premier accumulateur
dispose de 13% à 49% de sa charge maximale.
• Le voyant clignote lentement en jaune (1 seconde allumé / 5 secondes éteint) :
Le notebook est en mode Suspend et est alimenté par le premier accumulateur.
Le premier accumulateur dispose de 13% à 49% de sa charge maximale.
• Le voyant s’allume en rouge : L’adaptateur d’alimentation est raccordé et
le premier accumulateur est en cours de charge. Le premier accumulateur
dispose de 0% à 12% de sa charge maximale.
• Le voyant clignote en rouge (1 seconde allumé / 1 seconde éteint) : Le premier
accumulateur est défectueux.
• Le voyant clignote lentement en rouge (1 seconde allumé / 5 secondes éteint) :
Le notebook est en mode Suspend et est alimenté par le premier accumulateur.
Le premier accumulateur dispose de 0% à 12% de sa charge maximale.
• Le voyant n’est pas allumé : Le premier accumulateur n’est pas monté.
Ports et éléments de commande
A26391-K235-Z120-1-7719, édition 1 11
Portsetélémentsdecommande
Voyant de charge de l’accumula teur (second accumulateur)
• Le v oyant s’allume en jaune : L’adaptateur d’alimentation est raccordé et le
second accumulateur est en cours de charge.
• Le voyant clignote en jaune : L’adaptateur d’alimentation est raccordé et le
second accumulateur est impossible à recharger (l’accumulateur est trop chaud
pour recharger).
• Le voyant n’est pas allumé : L’adaptateur d’alimentation est raccordé et
le second accumulateur est déjà chargé, ou l’adaptateur d’alimentation
est raccordé et le second accumulateur n’est pas monté ou l’adaptateur
d’alimentation n’est pas raccordé.
Voyant accumulateur (second a
• Le voyant s’allume en vert : L’a
second accumulateur est en cou
de 50% à 100% de sa charge maxim
• Le voyant clignote lentement en vert (1 seconde allumé / 5 seconde éteint) : Le
notebook est en mode Suspend et est alimenté par le second accumulateur. Le
second accumulateur dispose de 50% à 100% de sa charge maximale.
• Le v oyant s’allume en jaune :
second accumulateur est en c
de 13% à 49% de sa charge maxim
• Le voyant clignote lentement en jaune (1 seconde allumé / 5 secondes éteint) :
Le notebook est en mode Suspen d et est alimenté par le second accumulateur.
Le second accumulateur dispose de 13% à 49% de sa charge maximale.
• Le voyant s’allume en rouge
second accumulateur est e
de 0% à 12% d e sa charge maxi
• Le voyant clignote en rouge (1 seconde allumé / 1 seconde éteint) : Le second
accumulateur est défectueux.
• Le voyant clignote lenteme
Le notebook est en mode Sus
Le second accumulateur d
• Le voyant n’est pas allumé : Le second accumulateur n’est pas monté.
Voyant Num Lock
Le voyant est allumé : La touche
est activé Vous pouvez afficher les caractères imprimés dans la partie supérieure
droite des touches.
Voyant Caps Lock
Le voya nt est allumé : la touche de verrouillage des majuscules a été enfoncée.
Toutes les lettres sont représentées en majuscules. Lorsque la touche est légendée
plusieurs fois, c’est le caractère imprimé dans la partie supérieure gauche de la
touche qui sera affiché.
Voyant Arrêt défilement (Scroll Lock)
Le voyant est allumé : La combinaison de touches
enfoncée. Sa signification varie selon le programme d’application.
ccumulateur)
daptateur d’alimentation est raccordé et le
rs de charge . Le second accumulateur dispose
ale.
L’adaptateur d’alimentation est raccordé et le
ours de charge. Le second accumulateur dispose
ale.
: L’adaptateur d’alimentation est raccordé et le
n cours de charge. Le second accumulateur dispose
male.
nt en rouge (1 seconde allumé / 5 secondes éteint) :
pend et est alimenté par le second accumulateur.
ispose de 0% à 12% de sa charge maximale.
Num
a été enfoncée. Le pavé numérique virtuel
Fn+Arrêt défil
aété
12 A26391-K235-Z120-1-7719, édition 1
Ports et éléments de commande
Combinaisons de touches
La description des combinaisons de touches ci-dessous s’applique au système d’exploitation
Windows. Avec d’autres systèmes d’exploitation et avec certains pilotes, l’une ou l’autre
des combinaisons de touches ci-dessous peuvent être inopérantes.
Les combinaisons de touches sont entrées de la façon suivante :
► Maintenez la première touche de la combinaison de touches enfoncée.
► Appuyez simultanément sur la(les) touche(s) nécessaire(s) pour exécuter la fonction.
Si vous utilisez un clavier externe, vous devez appuyer, à la place de la touche
Fn
, sur les touches
Mode Veille
Fn+F1ModeVeille
Cette combinaison de touche vous permet d’activer le mode Suspend (S3).
Activer/désactiver les haut-parleurs
Fn+F3Haut-parleursHaut-parleurs
Cette combinaison de touches vous permet d’activer et désactiver les
haut-parleurs du notebook.
Mettre le pavé tactile sous/hors tension
Fn+F4SurfacetactileSurfacetactile
Cette combinaison de touches permet de désactiver ou d’activer la surface
tactile.
Ctrl+Alt Gr
ou
Ctrl+Alt
simultanément.
Réduire la luminosité de l’écran
Fn+F6Luminositédel’écran
Cette combinaison de touches réduit la luminosité de l’écran.
Augmenter la luminosité de l’écran
Fn+F7Luminositédel’écran
Cette combinaison de touches augmente la luminosité de l’écran.
Diminuer le volume
Fn+F8Volume
Cette combinaison de touches réduit le volume des haut-parleurs intégrés.
A26391-K235-Z120-1-7719, édition 1 13
Portsetélémentsdecommande
Augmenter le volume
Fn+F9Volume
Cette combinaison de touches augmente le volume des haut-parleurs intégrés.
Permuter l’affichage écran
Fn+F10Permuterl’affichageécran
Si vous avez branché un écran externe, cette combinaison de touches vous
permet de sélectionner l’écran sur lequel les données s’afficheront.
L’affichage écran est possible :
• uniquement sur l’écran LCD du notebook
• uniquement sur l’écran externe
• simultanément sur l’écran LCD du notebook et sur l’écran externe.
Interrompre une opération en cours
Ctrl+C
Cette combinaison de touche interrompt une opération en cours sans
effacer le contenu de la mémoire de ligne.
Basculer entre applications ouvertes
Cette combinaison de touches vous permet de basculer entre
plusieurs applications ouvertes.
Alt+Tab
Exécuter un démarrage à chau d
Cette combinaison de touches permet de redémarrer le notebook.
Maintenez les touches
touche
C’est à la deuxième tentative que le démarrage à chaud est exécuté.
Ctrl+Alt+SupprDémarrageàchaud
Saut de tabulation négatif
Cette combinaison de touches dépla
précédente.
Shift+TabSautdetabulationnégatif
Suppr
Ctrl
. Le Gestionnaire des tâches s’affiche en premier lieu.
Alt
et
enfoncées et appuyez sur la
ce le curseur sur la tabulation
Vous trouverez les combinaisons de touches Windows dans la
documentation de votre système d’exploitation.
14 A26391-K235-Z120-1-7719, édition 1
Ports et éléments de commande
Touches Easy Launch
TouchesEasyLaunch
Votre notebook est équipé de quatre touches Easy Launch.
RE
Touche Lock Workstation
Cette touche vous permet de verrouiller votre poste de travail. Vous pouvez
cependant la reprogrammer à votre guise.
Touche Mobility Center
Cette touche vous permet de démarrer le Mobility Center. Vous pouvez
cependant la reprogrammer à votre guise.
Touche E
La touche E vous permet d’activer et de désactiver facilement les fonctions d’économie d’énergie
(par exemple diminuer la luminosité d e l’écran), voir le manuel "Professional Notebook".
Taste R (Restauration)
La touche R vous permet d’ouvrir une fenêtre de dialogue dans laquelle démarrer
une sauvegarde ou une récupération des données.
A26391-K235-Z120-1-7719, édition 1 15
Portsetélémentsdecommande
Programmer les touches Easy Launch
L’Application Panel permet d ’attribuer différentes fonctions aux touches E asy Launch.
Windows XP :
Vous trouverez l’Application Panel sous Démarrer - (Paramètres) - Panneau de configuration
- Autres options du panneau de configuration - Application Panel.
Windows Vista :
Vous trouverez l’Application Panel sous Icône de démarrage - Tous les programmes - Lifebook Application
Panel.
Lecteur de SmartCard
LecteurdeSmartCard
Votre appareil est équipé d’un lecteur de SmartCard.
► Insérez la SmartCard avec la puce orientée vers le bas et en avant vers l’appareil.
16 A26391-K235-Z120-1-7719, édition 1
Ports et éléments de commande
Appareil photo/vidéo (en option)
Votre appareil est équipé d’un appareil photo/vidéo VGA (1) qu e vous pou vez
utiliser comme Webcam entre autres.
1
Vous trouvere
A26391-K235-Z120-1-7719, édition 1 17
z plus d’informations sur l’utilisation de la caméra dans le logiciel fourni.
Portsetélémentsdecommande
Monter et démonter l’accumulateur
RemarquesAccumulate ur
Démonter l’accumulateur
► Mettez votre Notebook hors tension et débranchez la fiche secteur de la prise de courant.
► Fermez l’écran LCD jusqu’à l’enclenchement.
► Débranchez tous les câbles raccordés au Notebook.
► Retournez le Notebook et posez-le sur une surface stable, plane et propre. Le cas échéant,
N’utilisez que des accumulateurs conçus pour votre Notebook par
Fujitsu Siemens Computers.
Ne pas exercer un e force exagérée lorsque vous montez ou démontez un accumulateur.
Veillez à qu’aucun corps étranger ne pénètre dans les connecteurs des accumu lateu rs.
Accumulateur
posez une serviette antidérapante sur cette surface afin d’éviter de griffer le Notebook.
1
2
3
► Glissez le déverro
uillage dans le sens de la flèche (1).
► Poussez le verrouillage de l’accumulateur (2) à fond dans le sens de la
flèche (2) et ne le relâchez pas.
► Sortez l’accumulat
eur de son logement (3).
18 A26391-K235-Z120-1-7719, édition 1
Monter l’accumulateur
Ports et éléments de commande
2
1
► Placez l’accumulate
► Poussez l’accumulateur dans son logement jusqu’à l’entendre s’enclencher (1).
► Poussez le déverrouil
ur sur le bord.
lage dans le sens d e la flèche (2).
A26391-K235-Z120-1-7719, édition 1 19
Portsetélémentsdecommande
1
2
a
Carte SIM
Lorsque vous utilisez des cartes SIM, respectez les consignes du fournisseur.
Insérer une carte SIM
► Mettez votre notebook hors tension et débranchez la fiche secteur de la prise de courant.
► Fermez l’écran LCD jusqu’à c
► Débranchez tous les câbles raccordés au notebook.
► Retournez le notebook et posez
posez une serviette antidéra
► Démontez l’accumulateur (voir chapitre "
e qu’il s’enclenche de façon audible.
-le sur une surface stable, plane et propre. Le cas échéant,
pante sur cette surface afin d’éviter de griffer le notebook.
Démonter l’accumulateur", Page 18).
► GlissezlacarteSIMdanslel
(1) contacts vers le haut ju
l’enclenchement.
► Poussez le verrouillage (a) de la carte
SIM dans le sens de la flèche (2).
ogement
squ’à
► Remontez l’accumulateur (voir chapitre "
► Remettez le notebook correctement en place sur une surface plane.
► Raccordez de nouveau les câbles préalablement débranchés.
Monter l’accumulateur", Page 19).
20 A26391-K235-Z120-1-7719, édition 1
Ports et éléments de commande
2
a
1
Retirer la carte SIM
► Mettez votre notebook hors tension et débranchez la fiche s ecteur de la prise de courant.
► Fermez l’écran LCD jusqu’à l’enclenchement.
► Débranchez tous les câbles raccordés au notebook.
► Retournez le notebook et posez-le sur une surface stable, plane et propre. Le cas échéant,
posez une serviette antidérapante sur cette surf ace afin d’éviter de griffer le notebook.
► Démontez l’accumulateur (voir chapitre "
Démonter l’accumulateur", Page 18).
► Poussez le verrouillage (a) de la carte
SIM dans le sens de la flèche (1).
► Appuyez sur le bord de la carte SIM (1)
de manière à la faire sortir légèrement
de son logement.
► Sortez la carte SIM du logement dans
le sens de la flèche (2).
► Remontez l’accumulateur (voir chapitre "
► Remettez le notebook correctement en place sur une surface plane.
► Raccordez de nouveau les câbles préalablement débranchés.
Monter l’accumulateur", Page 19).
A26391-K235-Z120-1-7719, édition 1 21
Portsetélémentsdecommande
Composants radio : UMTS (en option)/Wireless LAN/Bluetooth
WirelessLANBluetoothUMTS
Les modules pour les composants r adio sont désactivés à la livraison.
Activer et désactiver les composants radio
Le montage d’un module Wireless LAN, Bluetoot h ou UMTS non
agréé par Fujitsu Siemens Computers GmbH annule les homologations
(CE, FCC) accordées pour cet appareil.
► Glissez l’interrupteur Marche/Arrêt
en position "ON" pour activer les
composants radio.
WirelessLANWirelessLANBluetoothBluetooth
ou
► Glissez l’interrupteur Marche/Arrêt
en position "OFF" pour désactiver
les composants radio.
En désactivant les composants radio, vous désactivez le module Bluetooth
et UMTS et l’émetteur Wireless LAN (antenne).
Vous pouvez aussi désactiver les c omposants radio individuellement dans le BIOS-Setup.
A condition que vous ayez attribué au moins un mot de passe administrateur.
Respectez les autres consignes de sécurité spécifiques aux appareils avec
composants radio dans le manuel "Sécurité".
Vous trouverez de plus amples informations sur l’utilisation du Wireless LAN
dans l’aide en ligne de votre logiciel Wireless LAN .
Vous trouverez plus d’informations sur l’utilisation de Bluetooth sur
le CD de votre logiciel Bluetooth.
Vous trouverez plus d’informations sur UMTS auprès de votre prestataire de services.
22 A26391-K235-Z120-1-7719, édition 1
Démontage et montage de composants l
ors de la maintenance
Démontage et montage de compos
ants
lors de la maintenance
Toute réparation du Notebook doit être exécutée exclusivement par du personnel
qualifié. Une ouverture non autorisée ou des réparations non conformes
mettent un terme à la garantie et peuvent constituer un danger considérable
pour l’utilisateur (choc électrique, risque d’incendie).
ComposantsMaintenance
Après en avoir convenu avec la Hotline/le Help Desk, vous pouvez démonter et remonter
vous-même les composants décrits dan s ce chapitre.
Si vous démontez et remontez des composants vous-même sans en avoir convenu
avec la Hotline/le Help Desk, la garantie de votre Notebook s’éteint.
Remarques pour le montage et le démontage des cartes et des composants
• Mettez votre Notebook hors tension et débranchez la fiche secteur de la prise de courant.
• Démontez l’accumulateur.
• Manipulez avec précaution les mécanismes de verrouillage de la batterie et d’autres composants.
• N’utilisez jamais d’objets tranchants tels, par exemple, un tournevis, une paire de
ciseaux ou un couteau comme levier pour retirer des couvercles.
RemarquesCarteEGB
Les cartes constituées de composants à risque électrostatique (ESD =
Electrostatic Sensitive Devices) sont signalées par l’étiquette ci-contre :
Lors de la manipulation de cartes ESD, resp ecte z les consignes suivantes :
• Vous devez vous décharger de l’électricité statique (en touchant un objet
relié à la terre, par exemple) avant de manipuler les cartes.
• Les appareils et outils util
statique.
• Débranchez les câbles avant de connecter ou de déconnecter les cartes.
• Manipulez les cartes en les te
• Evitez de toucher les broches ou les circuits d’une carte.
isés doivent être dépourvus de toute charge
nant uniquement par leurs bords.
A26391-K235-Z120-1-7719, édition 1 23
Démontage et montage de composants l
ors de la maintenance
Monter/démonter les modules mémoire
Mémoirecentraleextens ionmémoireextensionmémoireExtensionsystème
S’il n’est pas équipé de modules mémoire, le notebook ne démarre pas puisque
aucune mémoire centrale fixe n’est montée.
Votre notebook prend en charge la technologie Dual Channel DDR2.
La technologie DDR2 à dou ble canal ne peut s’utiliser qu’avec deux barrettes mémoire
identiques. Si l’appareil est équipé de deux barrettes mémoire différentes, il ne supporte
que le mode "Single Channel". Ce mode diminue les performances de votre notebook.
Dans le cas d’une configuration mémoire de 4 Goctets, la mémoire visible et utilisable
peut être réduite jusqu’à 3 Goctets (selon la configuration du Notebook).
Si la hotline/le help desk vous inv
modules mémoire, procédez comme
Respectez les instructions do
Lorsque vous montez ou démonte
doit être hors tension et ne peu
Utilisez uniquement les exten
voir chapitre "
Caractéristiq
Lorsque vous montez ou retirez
Veillez à ce qu’aucun corps ét
réservé à l’extension mémoir
ite à démonter et monter vous-même les
suit :
nnées dans le chapitre "Remarques importantes".
r des modules d’extension mémoire, le notebook
t pas se trouver en mode Suspend.
sions mémoire qui ont été conçues pour ce notebook,
ues techniques", Page 29.
un module mémoire, ne forcez pas.
ranger ne pénètre dans le logement
e.
En cours de fonctionnement, certains composants peuvent devenir très chauds (par
exemple, le radiateur du processeur). Pour des raisons de sé curité, nous vous
recommandons d’éteindre le notebook une heure avant de monter ou démonter
les modules d’extension mémoire. Le risque de brûlure est réel !
Comme certains composants dotés d’élements sensibles aux décharges électrostatiques
(EGB) sont à découvert, lisez attentivement la section "
Remarques pour le montage
et le démontage des cartes et des composants", Page 23.
► Mettez le notebook hors tension et débranchez la fiche de l’adaptateur
d’alimentation de la prise de courant.
► Fermez l’écran LCD jusqu’à l’enclenchement.
► Débranchez tous les câbles raccordés au Notebook.
► Retournez le Notebook et posez-le sur une surface stable, plane et propre. Le cas échéant,
posez une serviette antidérapante sur cette surface afin d’éviter de griffer le Notebook.
► Démontez l’accumulateur (voir "
Démonter l’accumulateur", Page 18).
24 A26391-K235-Z120-1-7719, édition 1
Démontage et montage de composants l
Enlever le couvercle
1
2
► Retirez la vis (1)
► Retirez le cache d u N otebook (2).
Démonter un module mémoire
3
2
1
ors de la maintenance
► Avec précaution, écartez les deux
crochets de retenue (1).
ExtensionmémoireModuledemémoire
Le module de mémoire est éjecté
vers le haut (2).
► Retirez le m odule de mémoire de
son logement (3) en tirant dans le
sens de la flèche.
1
A26391-K235-Z120-1-7719, édition 1 25
Démontage et montage de composants l
ors de la maintenance
Monter un module de mémoire
2
1
a
Fixer le cache
2
1
► Insérez le module mémoire dans son
logement (1), contacts électriques et
encoche (a) vers l’avant.
ExtensionmémoireModuledemémoire
► Avec précaution, rabattez le module
mémoire vers le bas jusqu’à l’entendre
s’enclencher (2).
► Montez le cache à l’endroit prévu (1).
► Fixezlecacheàl’aidedelavis(2).
► Remontez l’accumulateur (voir "
► Remettez le notebook correctement en place sur une surface plane.
► Raccordez de nouveau les câbles préalablement débranchés.
Monter l’accumulateur", Page 19).
Disque dur
Le disque dur est le support mémoire le plus important de votre notebook. Si vous
copiez sur v otre disque dur des applications et des fichiers stockés sur CD, vous pourrez
travailler beaucoup plus rapidement et, donc, plus efficacement.
26 A26391-K235-Z120-1-7719, édition 1
Démontage et montage de composants l
ors de la maintenance
Démonter un disque dur
► Mettez votre notebook hors tension et débranchez la fiche s ecteur de la prise de courant.
Disquedur
► Fermez l’écran LCD jusqu’à ce qu’il s’enclenche de façon audible.
► Débranchez tous les câbles raccordés au notebook.
► Retournez le notebook et posez-le sur une surface stable, plane et propre. Le cas échéant,
posez une serviette antidérapante sur cette surf ace afin d’éviter de griffer le notebook.
► Démontez l’accumulateur (voir "
Démonter l’accumulateur", Page 18).
1
2
► Retirez la vis (1).
► Retirez le cache du notebook (2).
2
1
► Soulevez le disque du r de son logement (1) avec précaution.
► Retirez le connecteur de disque dur (2) du disque dur.
A26391-K235-Z120-1-7719, édition 1 27
Démontage et montage de composants l
ors de la maintenance
Monter un disque dur
► Si nécessaire, fixez le dispositif de protection anti-choc sur la face
inférieure du nouveau disque dur.
1
2
► Fixez le connecteur de disque dur au disque dur (1).
► Insérez le disque dur dans son logement (2) avec précaution.
2
1
► Montez le cache à l’endroit prévu (1).
► Fixezlecacheàl’aidedelavis(2).
► Remontez l’accumulateur (voir "
► Remettez le notebook correctement en place sur une surface plane.
► Raccordez de nouveau les câbles préalablement débranchés.
28 A26391-K235-Z120-1-7719, édition 1
Monter l’accumulateur", Page 19).
Caractéristiques techniques
Caractéristiques techniques
Notebook
Caractéristiquestechniques
Généralités
Processeur
Mémoire centrale
Modules possibles
Caractéristiques électrique
Normes de sécurité appliquée
Classe de protection
Puissance absorbée maximum (
notebook est sous tension et l
cours de chargement)
Ecran LCD
Diagonale
Résolution max.
Carte graphique
Puce
Mémoire vidéo (VRAM)
Audio
Puce sonore
Outils de saisie
Clavier
Pavé tactile 1 pavé tactile, 2 touches de p
Sur l’un des deux logements, le montage et le démontage de modules de
mémoire doit être confié à un technicien agréé.
TM
Duo (Merom)
s
s
lorsque le
’accumulateur en
Intel Core2
Maximum 4 Goctects
2 logements - m ax. 4 Go DDR2
Module DDR2 SDRAM SO-DIMM 512 Moctets,
1 Goctets ou 2 Goctets
• Lecteur DVD/CD-R/RW
• Lecteur DVD Super Multi
• Second accumulateur
• Garniture (Weight Saver)
CE, CE!, Energy Star, EN55022, EN55024,
EN301489, EN300328, EN301893, EN50371,
UL NoA / CB
II
80 W
WXGA (Wide XGA) 14,1 pouces
1280 x 800 / / 16 millions de co
Intel GM965
mémoire partagée
ALC262
86 touches
d’empreinte digitale ou bar
uleurs
avé tactile, capteur
re de défilement
A26391-K235-Z120-1-7719, édition 1 29
Caractéristiques techniques
Logements
Logement pour SmartCard
1x
Logement pour PC Card/ExpressCard 1 x ExpressCard/34 ou ExpressCard/54
1 x PCMCIA type I ou II
Logement pour Memory Card 1 x MS / SD Card
Logement pour cartes SIM
1x
Ports
Port écran Prise, 15 b roches
Port LAN Prise, RJ45
Port microphone Mini-prise mono 3,5 mm
Port écouteurs Mini-prise stéréo 3,5 mm
Prise S-Video Out
Mini-prise
Port modem Prise, RJ11
Port d’accueil (docking)
100 broches
Port USB 3 x USB 2,0
Conditions d’environnement
Classe climatique 3K2 DIN IEC 721
Classe mécanique 7M2 DIN IEC 721
Température
Fonctionnement
Transport
5 °C .... 35 °C
-15 °C .... 60 °C
Dimensions
Largeur x profondeur x hauteur (face
334 m m x 242 mm x 31/36 mm
avant/arrière)
Poids (en fonction de la configuration)
environ 2,3 kg
La fiche technique de ce notebook contient d’autres caractéristiques techniques.
Vous trouverez la fiche technique sur votre notebook ou sur Internet sous
www.fujitsu-siemens.com" ou encore sur le CD/DVD "Drivers & Utilities" fourni.
"
Accumulateur
Caractéristiquestechniques
Tension
nominale
Capacité
nominale
30 A26391-K235-Z120-1-7719, édition 1
Accumulateur 6 cellules 1 Accumulateur 6 cellules 2
10,8 V 10,8 V
56,2 Wh 41 Wh
L’autonomie dépend de la configuration, des applications actives et
des réglages d’économie d’énergie.
Adaptateur d’alimentation
Caractéristiquestechniques
Principal
Tension nominale
Fréquence nominale
Secondaire
Tension nominale 19 V
Courant nominal maximum
100 V à 240 V (automatique)
50 Hz à 60 Hz (automatique)
4,22 A
Caractéristiques techniques
Vous pouvez à tout moment comma
câble secteur supplémentaire
s.
nder un adaptateur d’alimentation et un
A26391-K235-Z120-1-7719, édition 1 31
Index
Index
A
Accumulateur
démonter 18
Remarques importantes 18
Alt+Ta b 14
B
Bluetooth 22
activer le module 22
désactiver le module 22
C
Caméra (en option) 4
Capteur d’empreinte digitale 4
Caractéristiques techniques
Accumulateur 30
adaptateur d’alimentation 31
Notebook 29
Carte 23
Clavier 4
Composants
monter/démonter 23
Ctrl+Alt+Suppr 14
Ctrl+C 14
D
Démarrage à chaud 14
Disque dur
démonter 27
E
Ecran LCD 4
EGB 23
extension mémoire 24
Extension m émoire
démonter 25
insérer 26
Extension système
extension mémoire 24
F
Fn + F1 13
Fn + F10 14
Fn + F3 13
Fn + F4 13
Fn + F6 13
Fn + F7 13
Fn + F8 13
Fn + F9 14
H
Haut-parleurs
activer 13
désactiver 13
I
Interrupteur Marche/Arrêt pour composants
radio 4
L
Lecteur de SmartCard 16
Lecteur optique 5
Logement pour ExpressCard 5
Logement pour module 5
Logement pour PC Card 5
Luminosité de l’écran
augmenter 13
réduire 13
M
Maintenance 23
Mémoire centrale 24
Microphone 4
Mode Veille
activer 13
Module de mémoire
démonter 25
monter 26
P
Permuter l’affichage écran 14
Port écouteurs 4
Port écran 5
Port LAN 6
Port microphone 4
Port modem 5
Port USB 5
Ports 4
Prise de tension c ontinue 5
Prise S-Video Out 5
R
Remarques
Accumulateur 18
Cartes 23
32 A26391-K235-Z120-1-7719, édition 1
Index
S
Saut de tabulation négatif 14
Shift+Tab 14
Surface tactile
activer 13
désactiver 13
Surface tactile et touches 4
T
Touches Easy Launch 4, 15
U
UMTS 22
V
Verrouillage d’écran 4
Volume
augmenter 14
réduire 13
Voyant
Voyant Secteur 11
Voyant Secteur 11
Voyants d’état 4, 10
W
Wireless LAN 22
activer le module 22
désactiver le module 22
A26391-K235-Z120-1-7719, édition 1 33
Loading...
