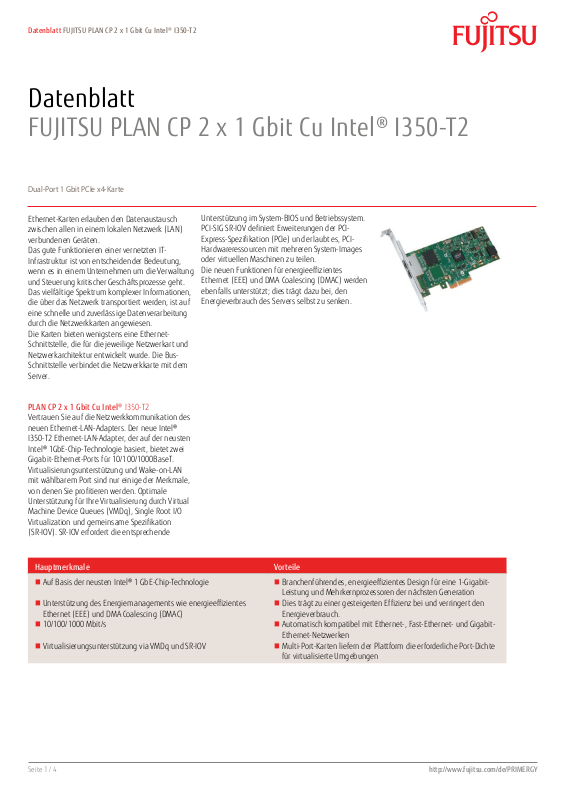

Datenblatt FUJITSU PLAN CP 2 x 1 Gbit Cu Intel® I350-T2

Datenblatt

FUJITSU PLAN CP 2 x 1 Gbit Cu Intel® I350-T2

Dual-Port 1 Gbit PCIe x4-Karte

Ethernet-Karten erlauben den Datenaustausch
zwischen allen in einem lokalen Netzwerk (LAN)
verbundenen Geräten.
Das gute Funktionieren einer vernetzten IT­Infrastruktur ist von entscheidender Bedeutung,
wenn es in einem Unternehmen um die Verwaltung
und Steuerung kritischer Geschäftsprozesse geht.
Das vielfältige Spektrum komplexer Informationen,
die über das Netzwerk transportiert werden, ist auf
eine schnelle und zuverlässige Datenverarbeitung
durch die Netzwerkkarten angewiesen.
Die Karten bieten wenigstens eine Ethernet­Schnittstelle, die für die jeweilige Netzwerkart und
Netzwerkarchitektur entwickelt wurde. Die Bus­Schnittstelle verbindet die Netzwerkkarte mit dem
Server.

PLAN CP 2 x 1 Gbit Cu Intel® I350-T2

Vertrauen Sie auf die Netzwerkkommunikation des
neuen Ethernet-LAN-Adapters. Der neue Intel®

I350-T2 Ethernet-LAN-Adapter, der auf der neusten

Intel® 1GbE-Chip-Technologie basiert, bietet zwei
Gigabit-Ethernet-Ports für 10/100/1000BaseT.
Virtualisierungsunterstützung und Wake-on-LAN
mit wählbarem Port sind nur einige der Merkmale,
von denen Sie protieren werden. Optimale
Unterstützung für Ihre Virtualisierung durch Virtual
Machine Device Queues (VMDq), Single Root I/O
Virtualization und gemeinsame Spezikation
(SR-IOV). SR-IOV erfordert die entsprechende

Unterstützung im System-BIOS und Betriebssystem.
PCI-SIG SR-IOV deniert Erweiterungen der PCI­Express-Spezikation (PCIe) und erlaubt es, PCI­Hardwareressourcen mit mehreren System-Images
oder virtuellen Maschinen zu teilen.
Die neuen Funktionen für energieefzientes
Ethernet (EEE) und DMA Coalescing (DMAC) werden
ebenfalls unterstützt; dies trägt dazu bei, den
Energieverbrauch des Servers selbst zu senken.

Hauptmerkmale Vorteile

 Auf Basis der neusten Intel® 1 GbE-Chip-Technologie  Branchenführendes, energieefzientes Design für eine 1-Gigabit-

Leistung und Mehrkernprozessoren der nächsten Generation

 Unterstützung des Energiemanagements wie energieefzientes

Ethernet (EEE) und DMA Coalescing (DMAC)

 10/100/1000 Mbit/s  Automatisch kompatibel mit Ethernet-, Fast-Ethernet- und Gigabit-

 Virtualisierungsunterstützung via VMDq und SR-IOV  Multi-Port-Karten liefern der Plattform die erforderliche Port-Dichte

Seite 1 / 4 http://www.fujitsu.com/de/PRIMERGY

 Dies trägt zu einer gesteigerten Efzienz bei und verringert den

Energieverbrauch.

Ethernet-Netzwerken

für virtualisierte Umgebungen

Datenblatt FUJITSU PLAN CP 2 x 1 Gbit Cu Intel® I350-T2

Technische Details

Technische Details

Controller Silicon Intel® I350-AM2 Gigabit Ethernet Controller
Controllertyp Ethernet-Ctrl.
Steckverbindertyp RJ45
Betriebssystem vorinstalliert Information to released operating systems can be found in the server datasheets. Details can be found in the

released drivers list on the support portal.

Link für Liste von freigegebenen
Treibern

Anzahl der Ports 2
Datenübertragungsrate(n) 1 Gbit/s; 100 MBit/s; 10 MBit/s
Auto Negotiation Unterstützung Ja
Bus-Schnittstelle PCIe 2.1 x4
Bus-Transferrate 5GT/s
LEDs Link/Aktivität, Geschwindigkeit
Kompatibilität mit Netzwerkprotokoll

und Standards

HW-Virtualization PCI-SIG SR-IOV specication, up to 8 Virtual Functions per Port (16 VF)
Interrupt Level INTA; INTB; INTC; INTD; MSI; MSI-X
WOL Ja
virtualisierung VMware NetQueue und Microsoft VMQ (acht Warteschlangenpaare aus Sende- (Tx) und Empfangswarteschlange (Rx)

Teaming durch BS-Treiber
Switch Fault Tolerance (SFT) Ja
Adapter Fault Tolerance (AFT) Ja
Adaptive Load Balancing (ALB) Ja
Remote Boot-Unterstützung PXE 2.1
iSCSI-Support Ja
Weitere Eigenschaften Jumbo Frames (bis zu 9,5k)

Ofoading • TCP/UDP, IPv4 Checksum Ofoads (Rx/ Tx/Large-send); Erweiterte Tx-Deskriptoren für mehr Abladungsfunktionen

http://support.ts.fujitsu.com/Download/Index.asp

IEEE 802.1as Timing and Synchronization
IEEE 802.1q VLAN
IEEE 802.3ab 1000BASE-T
IEEE 802.3ad LACP
IEEE 802.3az Energy Efcient Ethernet (EEE)
IEEE 802.3i 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3x Flow Control
IEEE 1588 Precision Time Protocol

pro Port)

On-chip VM-VM-Trafc erlaubt die PCIe-Geschwindigkeitsumschaltung zwischen VMs

• IPv6-Unterstützung für IP/TCP und IP/UDP Receive Checksum Ofoad

• Tx TCP Segmentation Ofoad (IPv4, IPv6)

• Transmit Segmentation Ofoading (TSO)

• Receive Side Scaling (RSS) für Windows-Umgebungen

• DMA Coalescing (DMAC)

Bestellnummer Höhe, Klammer Anzahl der Ports Verwandtes Produkt

S26361-F3067-E86 Full Height / Low Prole 2 CELSIUS Workstation
S26361-F3067-L86 Full Height / Low Prole 2 CELSIUS Workstation
S26361-F4610-E202 Low Prole (LP) 2 PRIMERGY Server
S26361-F4610-E2 Full Height (FH) 2 PRIMERGY Server
S26361-F4610-E802 Low Prole (LP) 2 PRIMERGY Server
S26361-F4610-L502 Full Height / Low Prole 2 PRIMERGY Server

Seite 2 / 4 http://www.fujitsu.com/de/PRIMERGY

Datenblatt FUJITSU PLAN CP 2 x 1 Gbit Cu Intel® I350-T2

Umgebung

Stromverbrauch typ. 4.4 W; max. 4.8 W
Temperatur (Betrieb) 0 - 55 °C
Lagerungstemperatur -40 - 70 °C

Compliance

Einhaltung von Richtlinien – Hinweise Gemäß System
Einhaltung von Richtlinien, Link https://sp.ts.fujitsu.com/sites/certicates
