User’s Guide

Guide de I’utilisateur

Benutzerhandbuch

Manual del Usuario

Manuale Utente

User’s Guide

Guide de I’utilisateur

Benutzerhandbuch

Manual del Usuario

Manuale Utente

Fujitsu PC Corporation has made every effort to ensure the accuracy and completeness of this document; however, because ongoing development efforts are made to continually improve the capabilities of our products, we cannot guarantee the accuracy of the contents of this document. We disclaim liability for errors, omissions, or future changes her e in.

Fujitsu and the Fujitsu logo are registered trademarks of Fujitsu Limited.

Stylistic LT P-600 is a trademark of Fujitsu PC Corporation.

IBM, IBM PC AT, and IBM PS/2 are registered trademarks of IBM Corporation.

Kensington and MicroSaver are registered trademarks of the Kensington Technology Group.

PCMCIA and CardBus are registered trademarks of the Personal Computer Memory Card International Association.

Intel and Pentium are registered trademarks of Intel Corporation.

Microsoft is a registered trademark of Microsoft Corporation. Windows 98 and Windows 2000 are trademarks of Microsoft Corporation.

All other trademarks mentioned herein are the property of their respective owners.

Copyright 2001 - Fujitsu PC Corporation. All rights reserved. No part of this publication may be copied, reproduced, or translated, without the prior written consent of Fujitsu PC Corporation. No part of this publication may be stored or transmitted in any electronic form without the prior consent of Fujitsu PC Corporation.

Stylistic LT P-600 User’s Guide - FPC58-0536-01

DECLARATION OF CONFORMITY

according to FCC Part 15

Responsible Party Name: Fujitsu PC Corporation

Address: 5200 Patrick Henry Drive

Santa Clara, CA 95054

Telephone: 408-982-9500

Declares that product: Model: Stylistic LT P-600,

FPC1701ATS FPC1701AVS

Complies with Part 15 of the FCC Rules

This device complies with Part 15 of the FCC rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) This device must accept any interference received, including interference that may cause undesired operation.

For more detailed information about the FCC rules and their applicability to the Stylistic LT P-600 pen tablet, refer to Appendix C of this document.

Stylistic LT P-600 Pen Tablet

Table of Contents

GETTING STARTED Getting to Know Your Pen Tablet

In-box Items for the

Stylistic LT P-600 Pen Tablet . . . . . . . . . . . . . .1

Optional Accessories . . . . . . . . . . . . . . . . . . . . . .2

Stylistic LT P-600 Pen Tablet Features . . . . . . . . . 3

Status Display . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Connectors and Peripheral Interfaces . . . . . . . . . 8

USING THE STYLISTIC LT P-600

System States . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Powering Up the Pen Tablet . . . . . . . . . . . . . . .14

Shutting Down the System . . . . . . . . . . . . . . . . 15

Suspending System Operation . . . . . . . . . . . . . .15

Resuming System Operation . . . . . . . . . . . . . . . 17

Using Hotpads . . . . . . . . . . . . . . . . . . . . . . . . . 17

Using the Pen . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Using Hovering Mode . . . . . . . . . . . . . . . . . . . . 21

Charging the Battery Pack . . . . . . . . . . . . . . . . . 22

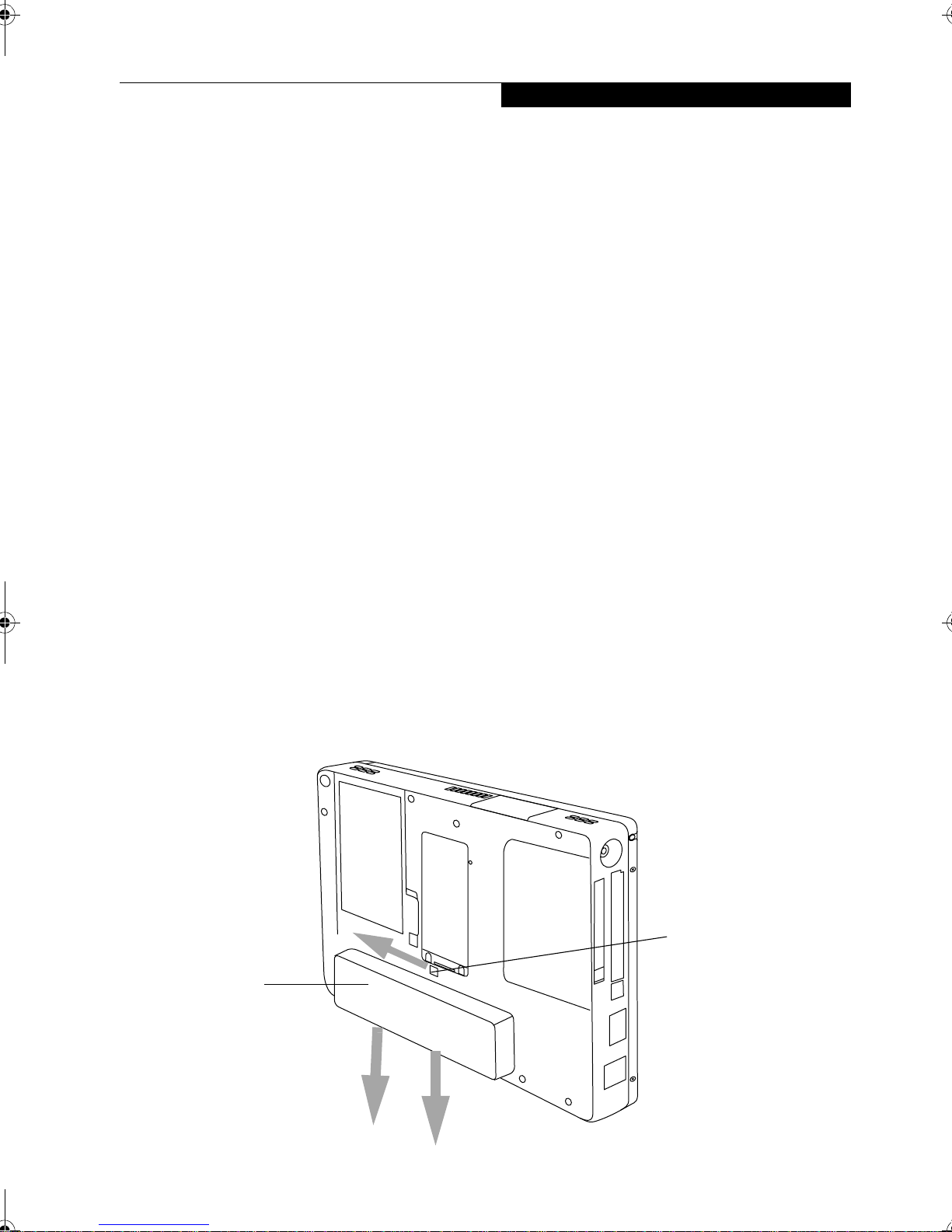

Removing and Installing the Battery Pack . . . . . 23

Tips for Conserving Battery Power . . . . . . . . . . 24

Modem Connection . . . . . . . . . . . . . . . . . . . . . 25

PC Card Slot . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Compact Flash Slot . . . . . . . . . . . . . . . . . . . . . . 26

Changing the BIOS . . . . . . . . . . . . . . . . . . . . . .27

Troubleshooting Your Stylistic

System Will Not Resume Operation . . . . . . . . . 33

Display Screen Is Blank or Difficult to Read . . . . 33

Cursor Is Not Tracking Pen . . . . . . . . . . . . . . . . 33

Infrared Data Transfer Is Not Working . . . . . . . 33

Pen Tablet Is Not Responding to the Pen . . . . . 34

Audio Volume Too Low . . . . . . . . . . . . . . . . . . 34

Configuring Peripherals Interfaces . . . . . . . . . . . 34

APPENDIX A

HARDWARE SPECIFICATIONS

Stylistic LT P-600 Specifications . . . . . . . . . . . . 37

APPENDIX B

DIGITIZER TECHNOLOGY NOTICE

Additional Display Information . . . . . . . . . . . . . 43

APPENDIX C

AGENCY NOTICES

FCC Notices . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

DOC (Industry Canada) Compliance Notices 50

CARE AND MAINTENANCE Caring for Your Stylistic LT P-600

Protecting the Display Screen . . . . . . . . . . . . . . 31

Storing the Stylistic LT P-600 Pen Tablet . . . . . . 32

Avoiding Overheating . . . . . . . . . . . . . . . . . . . . 32

Stylistic LT P-600 Pen Tablet - Table of Contents

Getting Started

Stylistic LT P-600 Pen Tablet - Chapter One

Getting Started

Getting to Know Your Stylistic LT P-600

The Stylistic™ LT P-600 pen tablet is a high-performance, pen-based computer that is designed to work with Microsoft® Windows® 98 or Windows 2000. This chapter provides an overview of the Stylistic LT P-600 pen tablet and its features.

In-box Items for the Stylistic LT P-600 Pen Tablet 0

The following items are included with the Stylistic LT P-600 pen tablet:

• Stylistic LT P-600 pen tablet

• Stylistic LT P-600 pen

• Stylistic LT P-600 battery pack

• AC adapter (with country-specific power cord)

• Screen protectors (quantity: 2)

• Certificate of Authenticity for operating system software

• Stylistic LT P-600 Warranty Card

Stylistic LT P-600 Pen Tablet - Chapter One

Optional Accessories 0

The following optional accessories can be used with the Stylistic LT P-600 pen tablet. Refer to the instructions provided with these accessories for details on their use.

Peripheral/Accessory Fujitsu Part Number

Stylistic LT P-600 mini-dock FPCPR25

Stylistic LT P-600 portfolio case FMWCC45

Stylistic LT Series slipcase FPCCC14

Stylistic LT Series holster FMWCC34

External floppy disk drive FPCFDD02

Mobile USB keyboard (US) FMWKB5A, (UK) FMWKB5B,

(FR) FMWKB5F, (GR) FMWKB5D, (IT) FMWKB5E

Infrared keyboard (US) FMWKB4A, (UK) FMWKB4B,

(FR) FMWKB4F, (GR) FMWKB4D

Auto adapter FPCAA03

VGA Out Adapter FMW43VA1

Serial Adapter FMW43SA1

Compact Desk Stand FMWDS4

AC adapter FPCAC23

Stylistic LT Series battery pack (spare, 6-cell) FPCBP48

Stylistic LT Series external battery charger FMW51BC1

Screen protectors (package of 12) FMWSP11

Stylistic pens (package of 5) FMW29PN1

Getting Started

Stylistic L T P-600 Pen Tablet Features 0

Features and controls that you use to operate the Stylistic LT P-600 pen tablet are described briefly below and illustrated in Figures 1-1 and 1-2. Details on using these features and controls are provided later in this manual.

Kensington Lock Slot

Microphone

System Status LEDs

Speaker

Infrared I/O Port

Headphone Jack

Microphone Jack

Infrared Keyboard Port

Cooling Vents

Suspend/Resume Button

Hotpad Area

Pen Holder

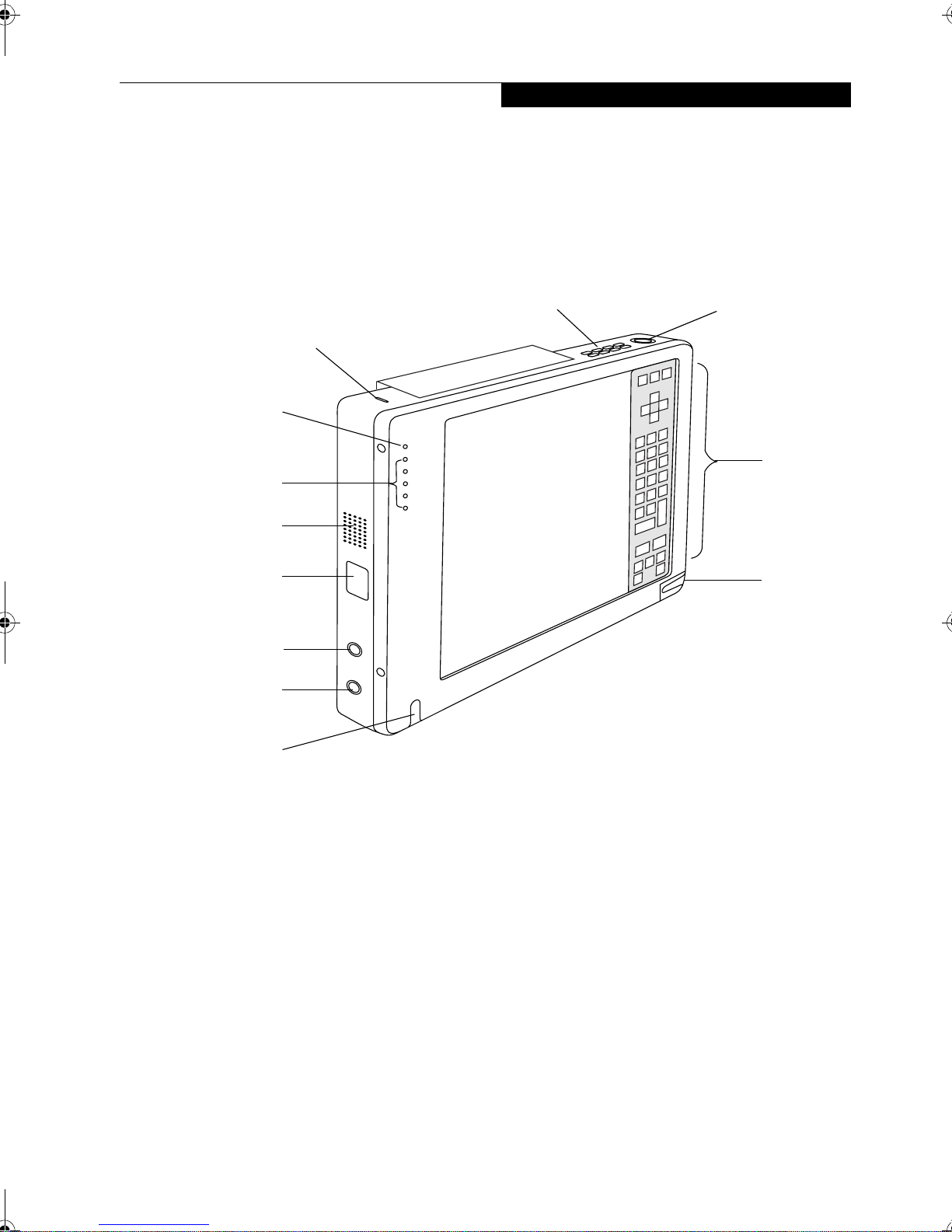

Figure 1-1 Stylistic LT P-600 Pen Tablet Features (Front View)

Front / Top / Left Features:

• Infrared keyboard port: The infrared port wraps around the front and bottom of the display, and

is used for communicating with a proprietary infrared keyboard.

• System status LEDs: Indicate the operational status of the pen tablet and hard disk drive, the

charge level of the battery, and the status of the hovering mode.

• Microphone: Allows you to record voice memos.

• Hotpads: Contains several keys that allow you to change settings for the display brightness and

speaker volume, and to allow emulation of a right mouse button. The hotpads also let you select hovering mode and to Save-to-Disk by tapping with the pen.

• Pen: The main pointing device that you use to execute programs and enter data. A pen holder is

built into the pen tablet to store the pen when not in use.

• Kensington™ lock slot: Allows you to attach a Kensington MicroSaver

†

cable.

†

-compatible security

Stylistic LT P-600 Pen Tablet - Chapter One

• Speaker: Allows you to play back audio files without external hardware.

• Headphone Jack: Allows you to connect a set of headphones.

• Microphone Jack: Allows you to connect an external microphone.

• Infrared I/O port: Provides an infrared interface for communication with devices compliant with

IrDA Standard Revision 1.1.

• Suspend/Resume button: Allows you to suspend and resume pen tablet operation in order to

optimize battery life.

• Cooling vents: Provides secondary cooling for processor. (These vents should not be obstructed.)

Cooling Vents

Reset Button

Memory Cover

Battery

Release

Switch

Charging Mini-dock Interface Contacts

(under cover)

Cooling Vents

DC Input Connector

Compact Flash Slot

PCMCIA Card Slot

USB Port A (under cover)

Modem Port

Battery Pack

(under cover)

Figure 1-2 Stylistic LT P-600 Pen Tablet Features (Rear View)

Rear / Bottom / Right Features:

• DC input connector: Allows you to connect the AC adapter or auto adapter.

• Modem port: Allows you to connect a standard RJ-11 connector to the pen tablet’s internal 56

Kbps modem.

Note: The port for the LAN element of the internal LAN/Modem module is available on the

†

optional mini-dock.

• USB port A: Allows you to connect Universal Serial Bus-compliant devices to the pen tablet. USB

port B is located on the optional mini-dock.

†

These peripherals and accessories are sold separately.

Getting Started

• PCMCIA Card Slot: Allows you to install PC Cards in the system.

†

• Charging contacts: Allows you to charge the battery pack and supply power to the Stylistic LT P-

600 in an optional mini-dock.

†

• Mini-dock interface: Allows you to install the Stylistic LT P-600 in an optional mini-dock† for

enhanced connectivity

• Reset button: Allows you to reset the system in the event of system difficulty. Note that pressing

this button results in loss of active data.

• Battery release switch: Used to release the removable battery pack.

• Compact flash slot: Used to accommodate a compact flash card.

• Memory cover: Removable cover over the RAM chips.

• Removable battery pack: Can be removed and charged in an optional external charger.

†

• Cooling vents: Provide secondary cooling for processor. (Do not obstruct the vents.)

†

These peripherals and accessories are sold separately.

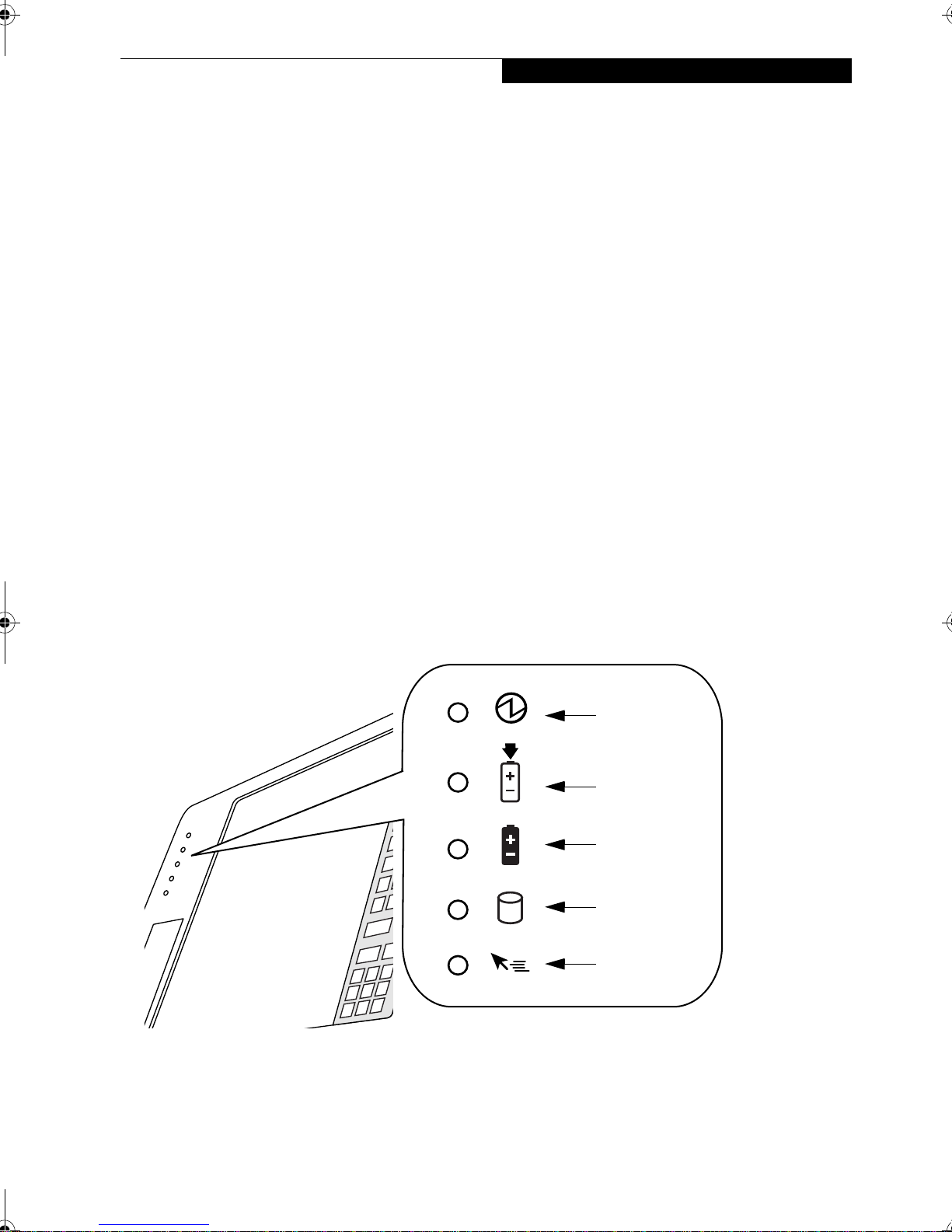

Status Display 1

Icons appear in the Status display indicating the status of system functions such as system power and battery charge level. The location of icons in the Status display is shown in Figure 1-3.

Power

Charge/DC In

Battery

HDD Access

Hovering

Figure 1-3 Status Display Icons

Table 1-1 explains how individual icons are displayed, and describes what the variations of that display indicate. (If an icon is not displayed, it indicates that the related system function is off or inactive.

Stylistic LT P-600 Pen Tablet - Chapter One

Note: In the following table, a “blinking” LED flashes at the rate of once per second; an LED that is

“blinking, slow” flashes at the rate of one second on, five seconds off.

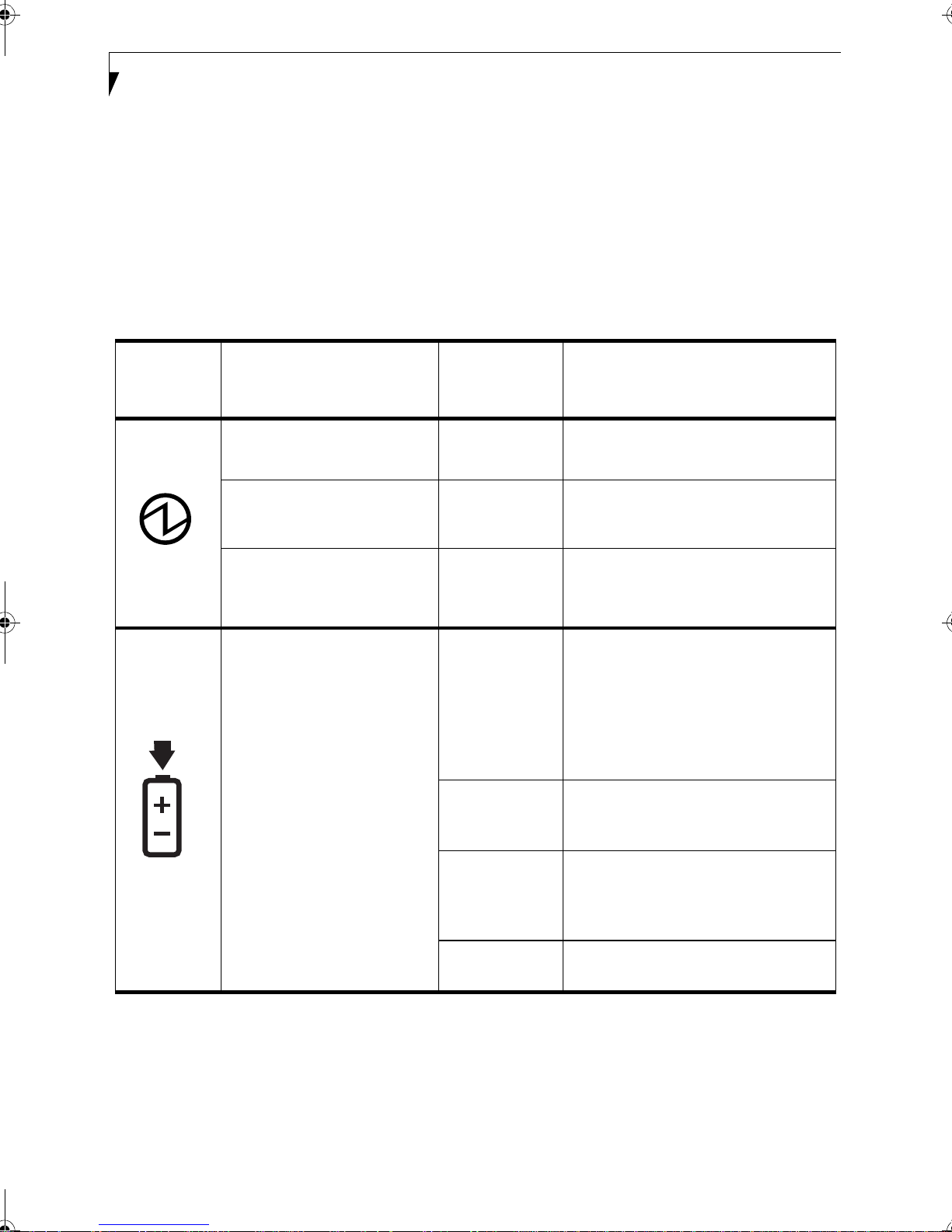

Table 1-1 System Status Indicators

Icon Mode/State LED State Remarks

Power

Charge/DC Input

• On State

Green (continuous)

• Idle Mode

• Suspend-to-RAM Green

(blinking)

• Off State

Off

• Save-to-Disk

• On State

Green • AC adapter and battery pack are

• Idle Mode

• Suspend-to-RAM

• Save-to-Disk

Amber AC adapter and battery pack are

• Off State

Amber (blinking)

Off AC adapter is not available.

available and system is not charging (battery fully charged).

• AC adapter is availa ble but battery pack is not present.

available and system is charging.

AC adapter and battery pack are available and waiting to charge (battery pack is out of thermal range).

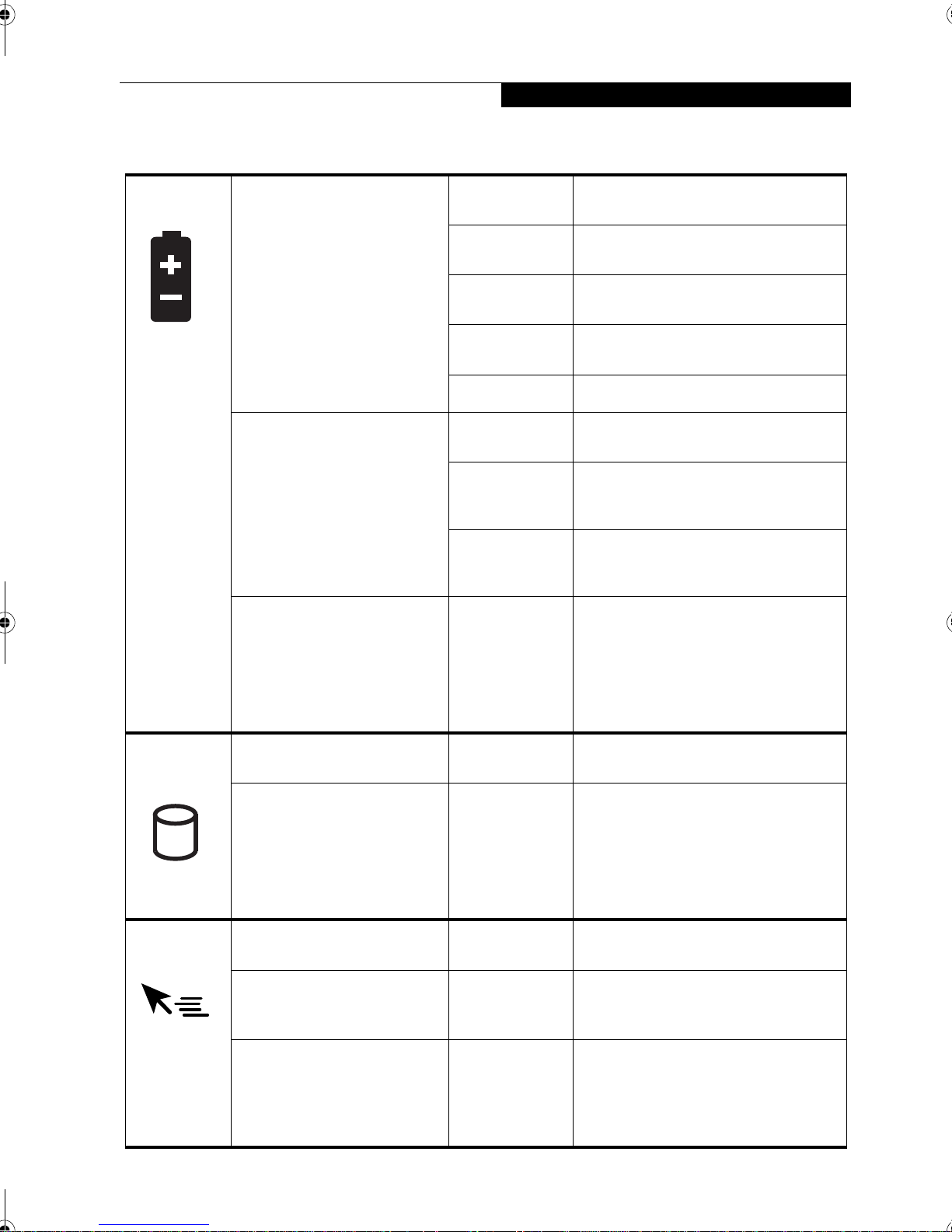

Table 1-1 System Status Indicators

Getting Started

Battery • On State

• Idle Mode

• Suspend-to-RAM

with AC adapter

• Save-to-Disk, with AC adapter

• Off State

• Suspend-to-RAM,

without AC adapter

• Save-to-Disk, without AC adapter

• Off State

Green (continuous)

Amber

(continuous)

Red (continuous)

Red

Battery pack charge is between 100%50%

Battery pack charge is between 49%13%

Battery pack charge is between 12%0%

There is a battery error.

(blinking)

Off Battery pack is not installed.

Green (blinking slow)

Amber (blinking slow)

Red (blinking slow)

Battery pack charge is between 100%50%.

Battery pack charge is between 49%13%.

Battery pack charge is between 12%0%.

Off If battery is inserted during power off,

LED blinks amber for 4 seconds to detect battery. Battery status is displayed for 5 seconds after that.

HDD

• On State Green Displayed when hard disk drive is

Access

• Suspend-to-RAM

• Save-to-Disk

• Idle Mode

• Off State

Hovering • On State

(Hovering enabled)

• On State (Hovering disabled)

• Suspend-to-RAM

• Save-to-Disk

• Off State

accessed.

Off Hard disk drive is not being accessed.

Green Hovering mode is enabled

Off Hovering mode is disabled.

Off Not available when system is in

Suspend-to-RAM, Save-to-Disk, or Off state.

Stylistic LT P-600 Pen Tablet - Chapter One

Connectors an d Perip hera l In terfa ces 1

Connectors and peripheral interfaces on the Stylistic LT P-600 pen tablet allow you to connect a variety of devices. Specific interface locations are illustrated in Figure 1-4, Figure 1-5, and Figure 1-6.

DC Input

PC Card Eject Button

PC Card Door

Compact Flash Slot

Compact Flash Eject Button

USB Port

Figure 1-4 Right-Side Connectors and Interfaces

Headphone

Jack

Modem Port

Microphone Jack

Figure 1-5 Left-Side Connectors and Interfaces

Cooling Vents Cooling Vents

Infrared Keyboard Port

Figure 1-6 Bottom Connectors and Interfaces

Speaker

Charging Contacts

Infrared I/O Port

Mini-dock Interface Cover

Getting Started

Table 1-2 provides a description of each peripheral connector on the Stylistic LT P-600 pen tablet. Each of the illustrated icons is printed on the pen tablet case.

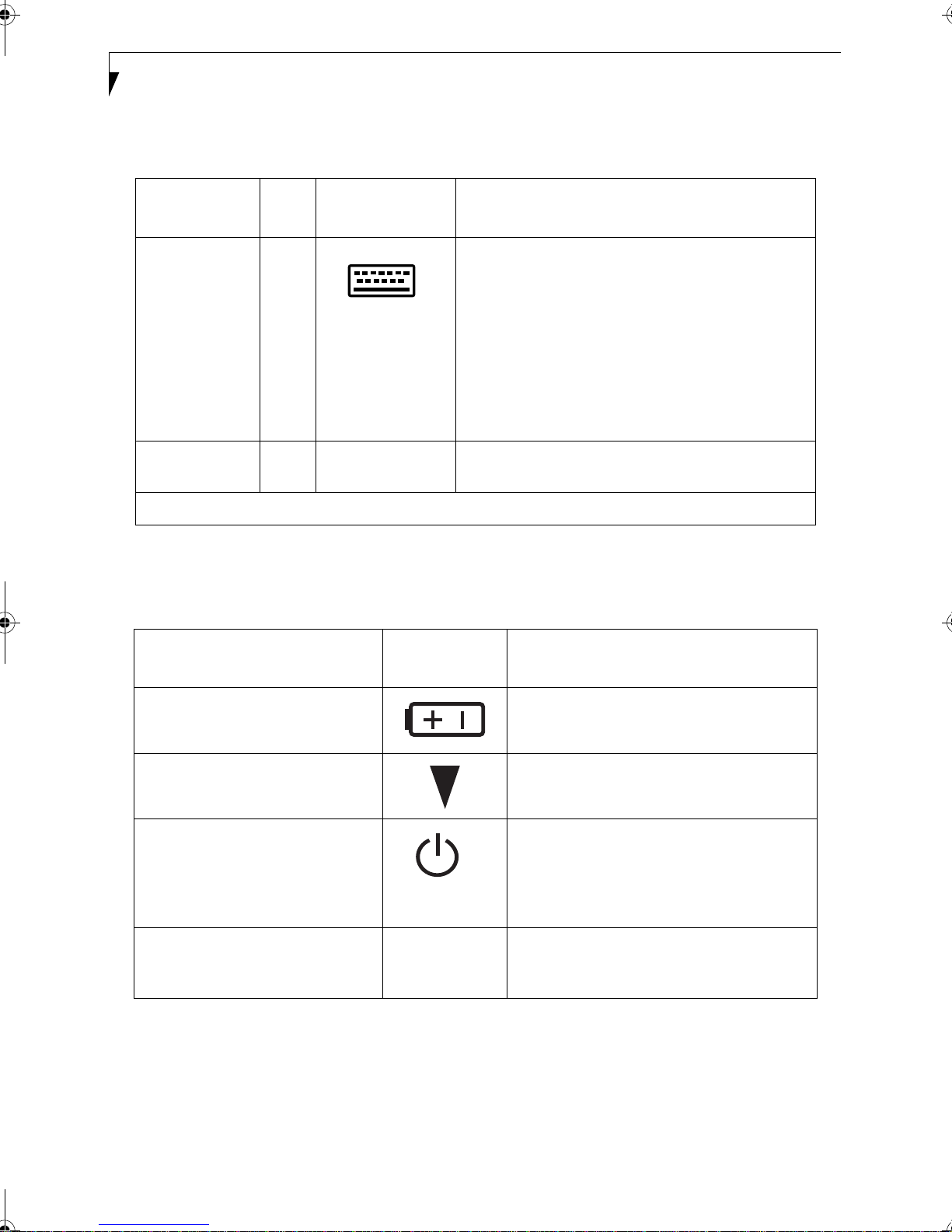

Table 1-2 Peripheral Connectors/Interfaces

Connector/

Peripheral

DC input connector

Fig. Ref.

Pen Tablet Icon Purpose

1-4 Connect an external power source such as the AC

adapter or auto adapter.

USB Port 1-4 Connect Universal Serial Bus-compliant devices to

the pen tablet. USB (B) port is located on the optional Stylistic LT P-600 mini-dock.

PCMCIA

1-4

Install a Type I or Type II PC Card.

CardBus slot

Microphone jack

1-5 Connect an external microphone. The internal

microphone is disabled when you plug in an external microphone.

Headphone jack

1-5 Connect stereo headphones or powered external

speakers. The internal speaker is disabled when you plug in external headphones or speakers.

IrDA/FIR port 1-5 An infrared transceiver built into the pen tablet

allows you to communicate with other devices that are compliant with the IrDA Standard Rev. 1.1. Effective range for infrared communication is about 3 feet, and within 15 degrees off of center. A clear line-of-sight path must exist between the IrDA port on the pen tablet and the IrDA transceiver on the other device.

Modem 1-4 Connect a telephone line to the optional internal

Charging

1-6 Install the pen tablet in an approved docking

Contacts

Mini-dock

†

port

1-6 Connect the Stylistic LT P-600 mini-dock. Refer to

modem using a standard RJ-11 telephone plug.

device. The contacts provide DC input.

the documentation accompanying the docking device for more information.

Stylistic LT P-600 Pen Tablet - Chapter One

Table 1-2 Peripheral Connectors/Interfaces

Connector/

Peripheral

Infrared keyboard port

Fig. Ref.

Pen Tablet Icon Purpose

1-6 An infrared receiver built into the pen tablet allows

you to communicate with a wireless infrared keyboard. The keyboard infrared port works optimally between 10 to 30 cm (approximately 4 in. to 12 in.) from the keyboard infrared port, located on the bottom edge of the pen tablet. Ensure that there is a clear line-of-sight path between the infrared receiver on the pen tablet and the infrared transmitter on the keyboard.

Compact Flash Slot

1-4 CF CARD Install a compact flash card to expand system

memory.

† Remove the mini-dock interface cover to access this port.

In addition to the connector and interface icons, there are a number of icons that illustrate component orientation and buttons. These icons are illustrated in Table 1-3.

Table 1-3 Additional System Icons

Icon Description

Icon

Illustration

Purpose

Battery Indicates the location of the removable

battery cover.

Battery Release Switch Indicates the battery release button.

Suspend/Resume (Power On) Button

Indicates the Suspend/Resume button. This button can be reconfigured as a Power On button through the BIOS.

Shut Off Button No icon Powers down the system in the event of

system difficulty. Use the tip of your stylus to press this button.

Using the Stylistic LT P-600 Pen Tablet

Stylistic LT P-600 – Chapter Two

Using the Stylistic LT P-600

Using Your Stylistic LT P-600

This chapter covers the fundamental concepts, basic system operation and use, and system functions of the Stylistic LT P-600 pen tablet. You should familiarize yourself with this information before you attempt to operate the system.

System States 1

Before you begin using the Stylistic LT P-600 pen tablet, review the different system states (or modes) that the pen tablet can use. Being familiar with these system states will help you to determine whether it is appropriate to turn on, resume, suspend, or shut down the system when you begin a new session or end your current session. System behavior for each system state is described briefly in the following, with each system state listed in decreasing order of power usage:

• On state

The system is running and the display screen is on.

• Idle state

Some system functions are regulated or turned off to conserve power. The display screen may be turned off. The system returns to the On state when pen activity or other input is detected.

• Suspend-to-RAM mode

System operation is suspended. Most system functions are turned off to conserve power. Power to memory is on, maintaining data in programs that were running before system operation was suspended. The system does not respond to the pen or other input when in Suspend-to-RAM mode. Refer to the “Resuming System Operation” section later in this chapter for information on returning the system to the On state.

• Save-to-Disk mode

System operation is suspended. All system functions are turned off to conserve power. Active data in programs that were running before suspending system operation is stored on the hard disk drive. The system does not respond to the pen or other input. Refer to the “Resuming System Operation” section later in this chapter for information on returning the system to the On state.

• Off state

All system functions are turned off to conserve power. The system does not respond to the pen or other input. The system boots at the next system power-on.

Note: The system consumes the same amount of power whether it is in Save-to-Disk mode or the Off

state.

Your system may be configured to enter some of these states automatically after a period of inactivity to conserve battery power.

When you use the Stylistic LT P-600 pen tablet, you can change the current system state in a number of ways, depending on which state the system is in. To determine the current system state, observe the Power icon in the Status display. Table 2-1, “Changing System States,” on page 14 gives the different system states represented by the Power icon and describes how you can change the system state from the current state.

Stylistic LT P-600 Pen Tablet - Chapter Two

Table 2-1 Changing System States

Power Icon Appearance Current State

Power icon displayed continuously

Power icon blinking

Power icon not displayed

* Information in Table 2-1, “Changing System States,” on page 14 is supplied to help you understand

which system states your system can enter from the current system state. Refer to the procedures on starting the system, shutting down the system, suspending system operation, and resuming system operation given later in this chapter.

On State or Idle State

Suspend-to-RAM or Standby

Off State or

†

Save-to-Disk

To enter the Off state, shut down the system using the Start menu on your system.

To enter Suspend-to-RAM or Save-to-Disk state, suspend system operation using either a hardware or software suspend.

†

To enter the On state, resume system operation by pressing the Suspend/Resume button.

To enter the Off state, resume system by pressing the Suspend/Resume button, then shut down your system.

To enter the On state, start your system, or resume system operation by pressing the Suspend/Resume button.

To Change State

†

Your system may be configured to use either Suspend-to-RAM mode or Save-to-Disk mode.

Powering Up t he Pen Tablet 1

Follow the procedure below to start the Stylistic LT P-600 pen tablet. Before you begin, confirm that the system is in the Off state. To do so, observe the Status display. If the Power icon is not visible in the Status display, the system is in the Off state or in Save-to-Disk mode and it is safe to perform this procedure. If the Power icon is visible (either blinking or on continuously), do not perform this procedure. See “System States” earlier in this chapter for details on operational modes represented

by the Power icon.

1. Ensure that the battery pack in your pen tablet is sufficiently charged, or connect an external power source such as the AC adapter or auto adapter to your pen tablet. See “Status Display” in Chapter 1 to determine the percentage of charge represented by the Battery Gauge icon in the Status display.

2. Press the Suspend/Resume button to start the system.

After performing system initialization, the system starts the operating system installed on the hard disk drive. Once the operating system is running, you can use the system.

Using the Stylistic LT P-600

Shutting Down the System 1

Follow these steps to shut down and turn off your system:

Note: Always use the following procedure unless your system has frozen up and will not allow

normal shutdown. If you need to shut down after your system freezes up, click the recessed Shut Off button located on the back of the system. Do not use the Shut Off button as your normal means of powering down the system; when the Shut Off button is used, all active data is lost.

1. If system operation has been suspended, resume system operation. (See Table 2-1 and “Resuming System Operation” later in this chapter for details.)

2. Save your work and close all running programs.

3. Choose Shut Down from the Windows Start menu and carry out the Shut Down command. The system is now in the Off state.

Suspending Syst em Oper ati on 1

The Stylistic LT P-600 pen tablet allows you to suspend the system operation without closing programs or exiting the operating system. Use this feature to conserve battery power when a system shutdown is not practical or when the battery needs to be changed.

To suspend system operation:

1. Press the Suspend/Resume button, or carry out the Standby command from your operating system or power management program. (If your system is configured to suspend operation using Save-to-Disk mode, which is explained later in this procedure, a message is displayed while data

is saved to your hard disk.)

CAUTION

If you are replacing the battery pack, wait until system is off or system operation is suspended and the power icon is flashing before you remove the battery pack. Failure to do so could result in loss of your unsaved data.

The Power icon either flashes (Suspend-to-RAM) or is not displayed (Save-to-Disk) when system operation is suspended, depending on how your system is configured. At this point, programs that were running are stopped, active data is saved, and the system enters one of two different low-power states, or suspend modes, as explained in the following paragraphs.

2. Observe the Power icon in the Status display to determine which suspend mode your system is using.

• Power icon is blinking: Suspend-to-RAM mode

In this mode, active data is saved by maintaining power to RAM while most other system components are powered off. The Battery Gauge icon in the Status display indicates the battery charge level.

Stylistic LT P-600 Pen Tablet - Chapter Two

• Power icon is not displayed: Save-to-Disk mode

In this mode, active data is stored on the hard disk drive and power usage is reduced to the same level used in the Off state. When the system is in Save-to-Disk mode, the Battery Gauge icon is not visible in the Status display. In this mode, there is no danger of losing data if battery power is lost.

If you have successfully performed this procedure, system operation is now suspended. Refer to “Resuming System Operation” later in this chapter to resume system operation. Also, note the

following with regard to suspending system operation:

CAUTIONS

• If the battery goes dead while the system is in Suspend-to-RAM mode, data loss could occur. If the system will be in Suspend-toRAM mode for an extended period of time, be sure to have a fully charged battery installed.

• The system is supported by a bridge battery for approximately five minutes while the main battery is being replaced. Be sure to replace the main battery quickly or use the AC Adapter when replacing the battery.

• You can remove the battery pack while the system is in Suspend-to-RAM or Save-to-Disk modes in order to install a charged battery pack. To prevent losing unsaved data, wait until system operation has suspended before you remove the battery pack.

• Your system may be configured to suspend operation automatically after a period of inactivity.

• Your system may be configured to enter Save-to-Disk mode automatically after a period of time

in Suspend-to-RAM mode.

• The system uses a small amount of battery power when in Suspend-to-RAM mode. Eventually, the battery will become fully discharged.

Note: If you will not be using the system for an extended period of time, shut down the system rather

than using Suspend-to-RAM mode.

• If the battery pack charge drops to a Low-Battery Warning level while the system is running, the system will beep periodically. If this occurs, suspend system operation, shut down the system, or attach an external power source, such as the AC adapter, to the pen tablet.

• If the battery charge drops to a Critically Low level while the system is running, the system is forced into a pre-selected mode (Suspend-to-RAM or Save-to-Disk). If this occurs, you must either install a charged battery pack, or connect an appropriate external power source such as the AC adapter before you can resume system operation. (If the battery charge drops to a Critically Low level while the system is in Suspend-to-RAM mode, the system stays in Suspend-to-RAM mode until power is restored or totally dissipated.)

• Suspending system operation interrupts data communications; therefore, some programs may block the system from suspending to prevent an interruption.

• The suspend action of the Suspend/Resume button may be disabled to prevent accidental

Using the Stylistic LT P-600

interruption. If this is the case, pressing the Suspend/Resume button will not suspend system operation as described here. (In this case, suspend mode can only be achieved using the system software). Contact your local help desk or reseller if your system configuration is not suitable.

• If your system is equipped with a PC Card that allows you to connect to a wired or wireless network, you may be logged off the network after a period of inactivity while system operation is suspended. Contact your network administrator or local help desk for details on log-off parameters for your network.

Resuming System Operation 1

To resume system operation, (from either Suspend-to-RAM or Save-to-Disk modes), press the Suspend/Resume button.

• From Suspend-to-RAM mode Status lights indicate that the system state is changing. It may take up to a minute before the system returns to the On state and system operation resumes. Note that the display turns on shortly before the pen becomes active due to the power-up sequences observed by the system.

• From Save-to-Disk mode Active data is read from the hard disk drive, and the system returns to the On state after a short period of time.

Note that power to several system components must be restored before system operation resumes. Allow sufficient time for system operation to resume before attempting to use the system. If your system uses Save-to-Disk mode, it will take longer to resume operation as compared to using Suspend-to-RAM mode. Time is needed to read data from the hard disk drive.

• Use the system as you normally would once system operation resumes.

All programs resume at the point where execution stopped when system operation was suspended.

Using Hotpads 1

The Hotpad area consists of several pen-active “keys” on the right side of the system display that you can use to change several settings. The hotpads allow you to:

• Adjust the display and speaker settings

• Invoke right mouse button

• Invoke hovering capability

• Use as a numeric pad

• Use as a NumLock key

To use a hotpad key, tap directly on it with the pen. You can also press and hold the pen tip against the Volume and Brightness hotpad keys to automatically repeat the hotpad function. The location of each hotpad key is shown in Table 2-1, “Stylistic Hotpad Arrays,” on page 18.

Stylistic LT P-600 Pen Tablet - Chapter Two

Display Key

Escape

Key

ESC

+ 7

456 123 0

Mouse

Right

Button

Key

Brightness

Keys

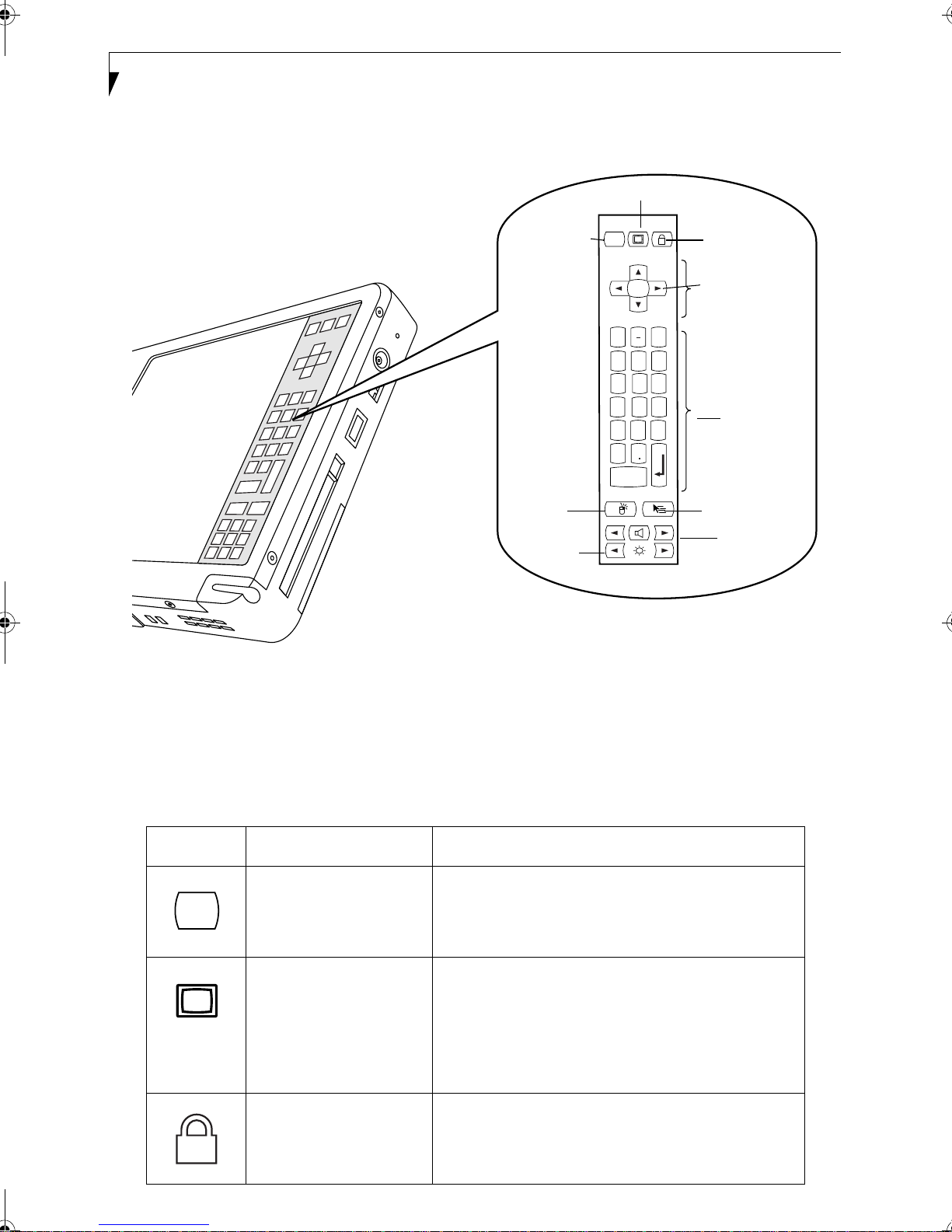

Figure 2-1 Stylistic Hotpad Arrays

SPACE

BSTAB

NumLock Key

Cursor Keys

Numeric Keys

Hovering Key

Speaker Keys

A summary of each hotpad’s function is given below.

Note: Equivalent key codes are included for applicable hotpad keys. These can be used when a

keyboard is connected.

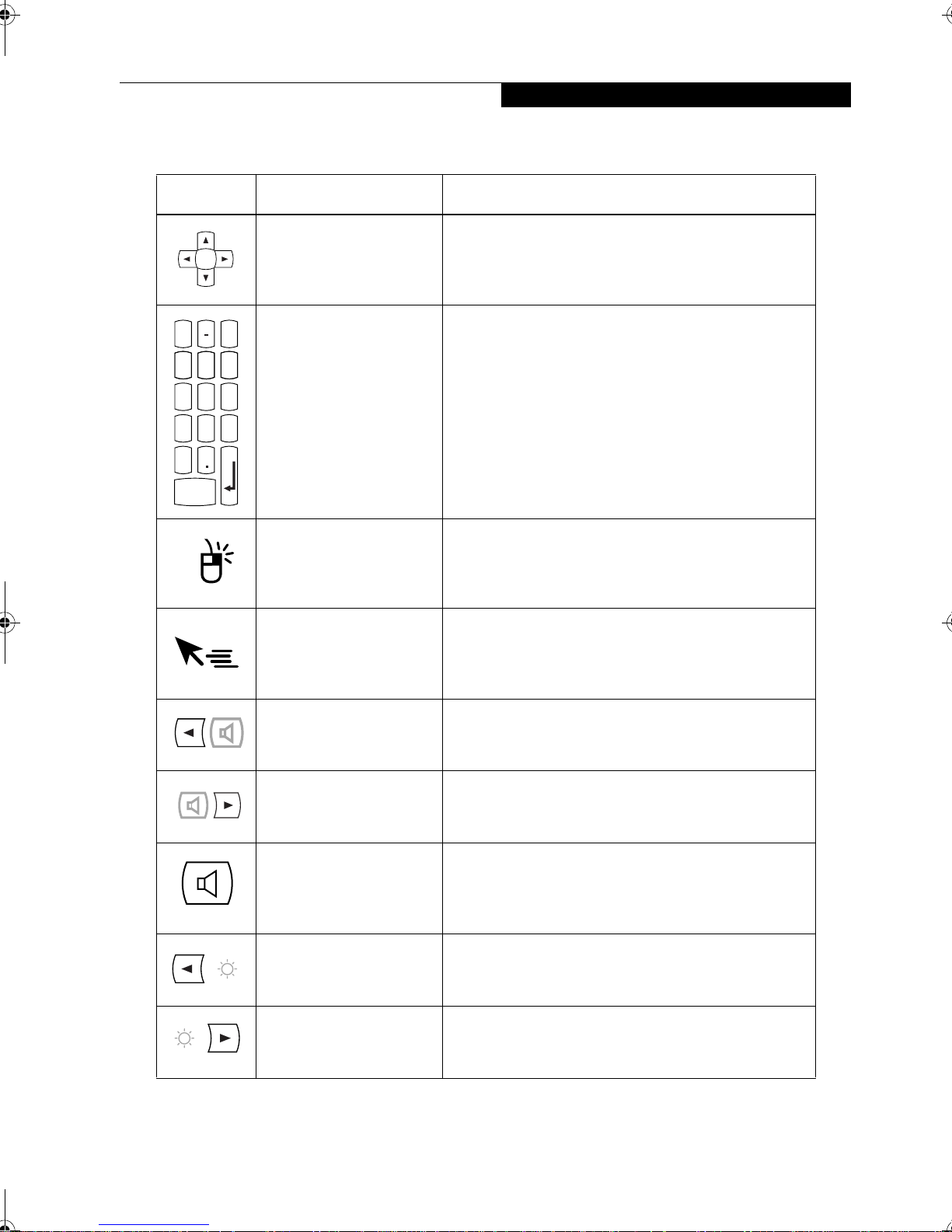

Table 2-2 Hotpad Keys

Icon Name Description

Escape Functions the same as the [Esc] key on a typical

ESC

keyboard.

Display Each time the Display Device hotpad key is tapped,

the display unit is switched (in the following order): LCD -> CRT -> both LCD and CRT -> LCD... External video is available from the docking station.

NumLock Acts in the same way as the NumLock key on the

keyboard. (The default is Off).

Using the Stylistic LT P-600

Table 2-2 Hotpad Keys

Icon Name Description

Cursor Control Acts in the same way as the cursor keys on a

keyboard. (Up, Down, Left, and Right).

Numeric Keypad Acts in the same way as the numeric keypad on a

BSTAB

keyboard. (Note that "BS" signifies "Backspace")

998877 654 321

SPACE

Right Mouse Button Switches the pen function from left mouse button to

right mouse button emulation for a single mouse event after tapping the hotpad.

Pen Hovering Switches the hovering mode on or off. Throughout

the hovering mode, the hovering status indicator is lit green. Refer to the section of this chapter entitled “Using Hovering Mode” for additional information.

Speaker Volume Down Decreases the speaker volume.

Speaker Volume Up Increases the speaker volume.

Speaker Volume Mute Toggles the speaker off and on.

Brightness Down Decreases the luminance of the display backlight.

(Changes in brightness level can be monitored with the on-screen indicator)

Brightness Up Increases the luminance of the display backlight.

(Changes in brightness level can be monitored with the on-screen indicator)

Stylistic LT P-600 Pen Tablet - Chapter Two

Using the Pen 1

You can use the Stylistic LT P-600 pen to generate and create electronic “ink”, to select items, and to

navigate through programs on the pen tablet. The pen can be used like a two button mouse when used in conjunction with the right-mouse button hotpad. Programs which support handwriting recognition allow you to write characters directly on the screen with the pen and then translate your printed text into keyboard-style input.

CAUTIONS

• Ensure that a screen protector is installed on the pen tablet screen before you use the pen. The warranty does not cover a screen that is scratched as a result of not using a screen protector.

• Use only the pen stylus provided with your pen tablet. Do not use substitutes that were not designed for the Stylistic LT P-600.

To toggle between using the pen for inking and using it as a mouse, click on the small pen icon in the system tray at the bottom right of the screen.

Here are some hints on using the pen like a two-button mouse on a desktop system:

• To select an object, tap the mouse tip on the object once. This functions like a mouse button click

with the left mouse button.

• To “double-click” an object, tap twice on the object quickly.

• To gene rate a “right mouse button single-click”, tap on the hotpad icon once and then tap once

on the display. To generate a “right mouse button double click”, tap on the hotpad icon once and then double tap on the display.

• To move , or “drag”, an object on the screen, place the pen tip directly over the object, then as you

hold the pen tip against the screen, move the pen.

Calibrating the pen 1

Calibration of the pen adjusts the cursor position on the screen relative to the position of the pen tip. You calibrate the pen to adjust the distance error between where the pen actually touches the screen and where the system “thinks” the pen is touching. If the event you wish to invoke is not displayed under the pen tip when you use the pen, you should calibrate the pen.

Pen calibration may be required due to the following situations:

• The pen is being used for the first time.

• The previous user of the Stylistic LT P-600 pen tablet writes with the opposite hand or at a

different pen angle.

• The system has been in use for some time and the pen has not been recalibrated.

• The original system image has been restored.

Using the Stylistic LT P-600

To Calibrate the Pen 1

1. Open the Control Panel from the Start|Settings menu, and double-tap the Pen Configuration icon. Select the Calibration property sheet, then click on Pen Calibration.

2. Position the Stylistic LT P-600 pen tablet as you normally would during use. Be sure to hold the pen at the angle that you regularly use. Touch the screen only with the pen tip; if you inadvertently touch the screen with your finger or hand during the calibration process, faulty calibration may result.

3. Perform the calibration steps according to the instructions on the screen. The calibration utility displays a cross-hair symbol in the middle and corners of the screen, one corner at a time. Hold the pen as you normally would while using the system and, as accurately as possible, tap the center of each crosshair as it is displayed.

A dialog box is displayed after you tap the last of the four cross-hair symbols. Tap the screen within 20 seconds if you wish to save your new calibration settings. If you don’t tap the screen within 20 seconds, the default calibration settings will be used.

4. When the Verify New Pen Calibration Settings window appears, choose one of the following steps.

• If you are satisfied that you tapped the cross-hairs accurately, tap Yes. The taps that you performed in step 3 are then used to calibrate the screen.

• If you do not want to use the new calibration, tap No.

• If you want to enter a new calibration, tap Recalibrate. The calibration instructions

reappear.

If you have successfully performed the procedure above, the pen is now recalibrated, and you can use the system as you normally would.

Replacing the Pen 1

With use, the pen tip may become worn or may pick up foreign particles that can scratch the screen. A damaged or worn tip may not move freely, causing unpredictable results when using the pen. If your pen exhibits these problems, replace the pen by contacting your reseller.

Using Hovering Mode 1

Selecting the Pen Hovering icon on the Stylistic LT P-600 keypad provides the user with better cursor control. When the hovering option is enabled, the cursor can be positioned over an icon without activating it. This is useful when you are performing procedures that require accurate cursor positioning, such as when simulating mouse rollover, selecting a small icon, or beginning a paint session.

• To enable hovering, tap the Pen Hovering icon on the keypad. The Hovering system status indicator light illuminates green when hovering is selected.

• To disable hovering, tap the Pen Hovering icon again. The Hovering system indicator light is off when hovering is not selected.

Stylistic LT P-600 Pen Tablet - Chapter Two

Charging the Battery Pack 1

The Stylistic LT P-600 battery pack can be charged while it is installed in the pen tablet.

To do so:

1. Connect an AC adapter to the DC input connector on the pen tablet. The DC Input icon appears in the Status display. If the battery pack charge level is below 90%, the battery pack begins charging and the Charging icon appears in the Status display. If the battery pack charge is 90% or higher when you connect DC power, the battery pack will not charge, preventing overcharging the battery pack.

2. Look at the Battery Gauge icon in the Status display to determine the percent of charge in the battery pack. See “Status Display” in Chapter 1 of this manual for a description of the Battery Gauge icon.

As long as DC power remains connected to the pen tablet, the charging process continues until the battery pack charge reaches 100%. Charge times shown in Table 2-3, “Battery Pack Charging Time,” on page 22 are for a fully discharged battery pack charging both while the pen tablet is and is not in use.

Table 2-3 Battery Pack Charging Time

Battery Pack Charge

Level Reached

90% 3 hours 6 hours*

100% 4 hours 8 hours*

Approximate Charge Time

(tablet not in use)

Approximate Charge Time

(tablet in use)

* Actual charge time will be determined by the applications in use.

Also note the following with respect to charging the battery pack:

• You can use the system, suspend system operation, or shut down and turn off the system without interrupting the charging process; however, using the system while the battery pack is charging will cause the battery pack to charge at a slower rate, as noted in Table 2-3, “Battery Pack Charging Time,” on page 22.

• As noted in the procedure above, the system will not begin charging the battery pack if the battery pack charge level is 90% or higher when the system is initially connected to external DC power. (This prevents the battery pack from being overcharged.)

• The Stylistic LT P-600 battery pack uses Lithium ion battery cells which have no “memory effect.” You do not need to discharge the battery pack before you begin charging.

Using the Stylistic LT P-600

Removing and Inst alli ng the Bat tery Pack 1

The battery pack can be removed from the pen tablet and swapped with a charged battery pack. The battery pack can then be charged in an external charger if one is available. To remove the battery pack from the pen tablet:

1. Choose one of the following:

• If a charged battery pack is available, you can suspend system operation. A built-in “bridge” battery will maintain the system in Suspend-to-RAM mode for about 5 minutes while the battery pack is removed; this allows time for replacement with a charged battery pack.

• If a charged battery pack is not available, save your work and close all running programs, then shut down the system or Save-to-Disk.

• Plug in an external AC/DC power source.

2. Slide the spring-loaded battery release switch in the direction indicated in Figure 2-2.

3. While holding the switch, slide the battery pack away from the top of the system, as indicated in Figure 2-2.

If you are using an external battery charger, refer to the instructions provided with the battery charger.

To install the battery pack:

Orient the battery so the grooves on the sides of the battery align with the slides inside of the battery tray. Slide the battery pack into the tray and press it firmly into the tray until it is seated. When it is properly seated, the battery release switch will automatically latch the battery pack into place.

Once the battery pack is installed, you can resume system operation or start your system and use the system normally.

Battery Release

Battery Pack

Switch

Figure 2-2 Removing the Battery Pack

Stylistic LT P-600 Pen Tablet - Chapter Two

Ti ps for Co nserving Batte ry Pow er 1

You can extend the charge life of your battery pack by conserving battery power. A fully charged battery pack can run the system under normal use in most applications for approximately 2.5 hours*. Your results may vary depending on your application and how the system is configured. Here are some suggestions to help you conserve battery power:

• Use an external power source such as the AC adapter to power the system when possible.

• Suspend system operation if you know that you won’t be using the system for a while.

• Shut down the system if you won’t be using the system for an extended period of time.

• Use power management timeouts (accessible through the BIOS setup) to help you conserve

power automatically. Contact your reseller before modifying the BIOS.

* Battery life is dependent upon a number of factors: operating system, power settings, and

applications or peripherals in use.

Operation of the Bridge Battery 1

When installed in the pen tablet, the battery pack provides power to some system components— even when the system is in the Off state. When the battery pack is removed, power is supplied to these components by a “bridge” battery that is built into the pen tablet.

The bridge battery is not designed for long-term operation (it will support a suspended system for between five and ten minutes). To maintain the bridge battery properly, observe the following measures:

Note: The system arrives with the bridge battery in a discharged state.

• To prevent draining the bridge battery, always store the pen tablet with a charged battery pack installed.

• If the bridge battery becomes drained, it takes approximately 11 hours for it to be fully recharged.

• The bridge battery charges from the AC Adapter when the adapter is connected and the system is

in On or Off states or Suspend mode. It charges from the battery only when the system is in the On state.

Using the Stylistic LT P-600

Modem Connecti on 1

POINTS

• Actual speeds over U.S. telephone lines vary, and are less than 56Kbp due to the current FCC regulations and line conditions. The internal modems on all Fujitsu pen tablets from Fujitsu PC Corporation are only qualified for use with telephone systems in selected countries, including the United States and Canada. For a full list of certified countries, check www.fujitsupc.com/modems.

• The LAN portion of the internal LAN/modem module can only be used when the system is used with the optional mini-dock; there is no LAN port on the system itself.

The Stylistic LT P-600 pen tablet is designed to accept a standard RJ-11 telephone plug. Connect the plug to the modem jack located on the right-hand side of the pen tablet, to the left of the DC Input jack (reference Figure 1-1). The telephone plug can be installed whether or not the pen tablet has power applied.

If you need assistance configuring the Stylistic LT P-600 pen tablet modem or LAN, contact your local help desk or your reseller.

PC Card Slot 1

The Stylistic LT P-600 pen tablet PC Card slot allows you to install a Type II PCMCIA CardBus card.

To install a PC card, position the side with the arrow facing up (i.e., when looking at the tablet’s display side, the arrow on the card should be visible.) Slide the card into the PC Card slot, and press it firmly to ensure proper seating.

If you need assistance installing a PC Card in the Stylistic LT P-600 pen tablet, contact your local help desk or your reseller.

Stylistic LT P-600 Pen Tablet - Chapter Two

Compact Flash Slot 1

The compact flash memory slot allows you to add a flash module (CF Card) for compact, removable data storage.

To install a compact flash module,

1. Press the compact flash eject button to remove the plastic insert (see Figure 2-3). Pressing the button lifts the insert away from the system. Save the insert; it should be installed whenever a compact flash module is not installed in order to prevent foreign objects from contaminating the slot.

2. With the arrow on the module label facing upwards, insert the compact flash module into the slot and push it in until it is firmly seated.

Compact Flash Slot

Compact Flash Eject Button

Compact Flash Card

Figure 2-3 Installing a Compact Flash Module

To remove a compact flash module,

1. Press the compact flash eject button to remove the compact flash module (see Figure 2-3). Pressing the button lifts the module away from the system.

2. Pull the compact flash module out of the slot.

3. If another compact flash module is not being installed, replace the insert that was removed above.

Using the Stylistic LT P-600

Changing the BIOS 1

Your pen tablet’s BIOS (Basic Input-Output System) contains a program and a set of default parameters stored in ROM which tests and operates your pen tablet when you turn it on until the installed operating system is loaded from the hard disk.

The BIOS Setup utility is a program that allows you to change your system’s BIOS settings. The BIOS Setup application is stored in the system’s CMOS memory. The BIOS Setup utility configures device control parameters (such as changing I/O addresses and boot devices) and system data security parameters such as passwords.

Starting BIOS Setup 1

To start BIOS Setup,

1. Shut down your computer if it is running.

2. Start your system. When the following message appears,

<F2>, Double tap the pen+: BIOS Setup

double tap the pen on the display screen or press F2 on your external keyboard.

3. The system starts BIOS Setup and the BIOS Setup Main menu is displayed. Note that the system

can be configured to start without displaying the message above. If this is the case, you must attach an external keyboard and hold down the F2 key while you start your system until the BIOS Setup screen is displayed.

Once BIOS Setup is started, you can use it to change your system’s BIOS settings. Use the information at the bottom of the screen to navigate through the various screens.

Stylistic LT P-600 Pen Tablet - Chapter Two

Care and Maintenance

Stylistic LT P-600 – Section Three

Care and Maintenance

Caring for Your Stylistic LT P-600

This chapter gives you pointers on how to care for and maintain your Stylistic LT P-600 pen tablet.

Protecting th e Displ ay Screen 1

The Stylistic LT P-600 pen tablet is designed to provide you with years of service. Using a screen protector will help ensure that the screen remains as clear as possible. When installed, the screen protector becomes a durable, replaceable writing surface that protects the display screen from abrasion.

To obtain additional screen protectors use Fujitsu part number FMWSP11 (12-pack) when ordering. (These and other accessories can be ordered from the FPC web site at www.fujitsupc.com.) Additional information about installation is included with the screen protectors.

CAUTION

During normal use of the pen tablet, small particles from the environment can become embedded in the pen tip and scratch the screen. To prevent scratching the screen, ensure that a screen protector is installed before using your pen tablet. The warranty does not cover a screen that is scratched as a result of not using a screen protector.

To install a new screen protector on your pen tablet:

1. If a screen protector is already installed on the display screen, remove it before installing the new screen protector.

The screen protector is held onto the display screen surface by a thin strip of adhesive around the edges. A notch in one corner of the screen protector allows you to slide your fingernail under the screen protector for easy removal.

2. Clean the display by wiping the screen surface gently using a soft cotton cloth dampened with denatured alcohol. Ensure that all residue has been removed from the screen before applying a new screen protector. Remove the protective coating from the adhesive side of the screen

protector first.

CAUTION

The Stylistic LT P-600 pen tablet is not waterproof. Do not pour liquids on the system or wash it with a heavily soaked cloth.

3. Apply the screen protector to the display screen surface. When doing so, orient the screen protector with the adhesive side of the screen protector facing the display screen and the notched corner of the screen protector toward the lower left corner of the display screen.

4. Apply pressure to the screen protector with your finger using a continuous wiping motion along the edges. The adhesive sets completely within 48 hours. To ensure a good seal between the screen protector and the display, do not lift the screen protector from the display once it has been applied.

Stylistic LT P-600 Pen Tablet - Chapter Three

5. Remove the protective plastic cover from the face of the screen protector.

6. Clean any residue left behind by the protective coating from the exposed surface of the screen protector by wiping gently with a soft cotton cloth dampened with denatured alcohol. Wipe the screen protector with a soft dry cloth to remove any low-tack adhesive; this will help prevent the pen tip from squeaking.

The screen protector is now installed.

Storing the Stylistic LT P-600 Pen Tablet 1

CAUTION

Be sure not to store your Stylistic LT P-600 with the screen side down, otherwise damage to the display may occur.

Store the Stylistic LT P-600 pen tablet in the Off state with a fully charged battery pack installed. The Stylistic LT P-600 battery pack always provides power to some system components, even when the system is in the Off state. If the system is stored with the battery pack removed, these components are powered by the system’s internal bridge battery. The bridge battery is not designed for extended use and will discharge in a short period of time; this could result in damage to the batteries. You can store the pen tablet in the Off state for about 30 days with a fully charged battery pack installed. After this period, the battery pack should be recharged or replaced with a charged battery pack.

Avoidin g Over heat ing 1

The Stylistic LT P-600 pen tablet monitors its internal temperature. As the internal temperature approaches the tolerable limits of heat-sensitive components, system functions are automatically limited or turned off to prevent damage.

CAUTION

To avoid overheating the pen tablet, do not obstruct the air vents on the top and bottom edges of the pen tablet.

Troubleshooting

Troubleshooting Your Stylistic LT P-600

Solutions to some common problems are described in the following sections. If you are experiencing a problem with your Stylistic LT P-600 pen tablet that you cannot solve by taking the actions described, contact your local help desk or your reseller for further assistance.

System Will Not Resume Operation 1

If the system will not resume operation after system operation has been suspended, check the following possible causes:

• The battery pack may either be defective, or discharged to the critically low level. When the battery pack reaches the critically low level, the system is forced into Suspend-to-RAM mode to avoid a total system power failure. To correct this problem, either connect an external power supply (such as the AC adapter), or install a charged battery pack in the pen tablet.

• The system may be at the critical thermal limit. To avoid damage to heat-sensitive components, the system enters Suspend-to-RAM mode when it gets too hot. System operation cannot be resumed until the pen tablet cools off to a tolerable temperature. Move the pen tablet to a cooler location.

Display Screen Is Blank or Difficult to Read 1

If the display screen on your Stylistic LT P-600 pen tablet appears blank or is unreadable, confirm that the system is running (the Power icon is displayed continuously on the Status display), and check the following:

• The system brightness may be set too low, causing the screen to appear too dark. Use the brightness hotpad to adjust the screen brightness.

• An external monitor may be selected. Tap on the Display Select hotpad to determine whether the pen tablet display screen is selected.

• The video timeout may have expired. Tap on the display screen to reactivate the display. Note that this is a normal, power-saving feature.

Cursor Is Not Tracking Pen 1

If the cursor on the screen appears to be misaligned with the pen or is not accurately tracking the pen, calibrate the pen. See “Calibrating the Pen” in Chapter 2 for details.

Infrared Data Transfer Is Not Working 1

If you are experiencing problems transferring data over the system’s infrared interface, note the following:

• Can the IrDA port on the pen tablet “see” the IrDA port on the other device? A direct line-ofsight path must exist between the IrDA port on the pen tablet and the IrDA port on the other device.

Stylistic LT P-600 Pen Tablet - Chapter Four

• The distance between the two devices must not be more than approximately 3 feet or 1 meter.

• The viewing angle from the IrDA port on the pen tablet must not be more than 15 degrees from a

center line between the IrDA port on the pen tablet and the IrDA port on the other device.

• The device with which you are trying to communicate must be compliant with the IrDA Standard Revision 1.1 (or 1.0).

Pen Tablet Is No t Resp ondi ng to t he Pen 1

If your pen tablet is not responding to the pen, connect an external keyboard to the system to see if it responds to keyboard commands. If the system doesn’t respond to the keyboard, the application or

system may have crashed, and it may be necessary to reset the system.

Audio Volume Too Low 1

If the audio volume on your pen tablet speaker or external headphones is too low, check the following:

• Ensure that the speaker (or headphone output if using headphones) is enabled. To do so, tap the Speaker Mute hotpad. The system beeps when the speaker or headphone output is turned on using the hotpad.

• Ensure that the volume level set with the Volume hotpads is set to an audible level.

• Ensure that the mute box in the system volume control (accessible from the system tray) is not

set.

• Ensure that any volume control in your audio software is set to an audible level.

Configuring Peripherals Interfaces 1

Certain peripheral devices can be disabled during the BIOS Setup. If the peripheral interface you want to use does not appear to be working with your peripheral device, ensure that it is enabled in the BIOS. Contact your local help desk or reseller if you need assistance using BIOS Setup.

Appendix A

Hardware Specifications

Stylistic LT P-600 Pen Tablet - Appendix A

Hardware Specifications

Stylistic LT P-600 Hardware Specifications

The following table provides general hardware specifications of the Stylistic LT P-600 by category.

Stylistic LT P-600 Specifications

Physical Specifications

Dimensions 9.6” w x 6.3” d x 1.1” h (244mm x 160mm x 28mm)

Weight 2.70 lb. (1.22 kg) with 6 cell battery

Processing Specifications

CPU Pentium III processor with Intel SpeedStep technology 600/300 MHz

Chip set Intel 440MX - 100

Memory/Storage Specifications

Main RAM Maximum 256MB, single slot

L1 cache (CPU) 32 KB on die

L2 cache (CPU) 256 KB on die

BIOS ROM 512 KB (flash ROM with boot block)

Hard disk drive • 2.5” HDD

• 15 GB IDE HDD

Input/Output Specifications

Digitizer • Resistive, with palm rejection

VRAM • 4 MB VRAM (Mobility-M)

Display • 8.4” TFT/VE-TFT Color SVGA (800 x 600 dot)

256K colors. Brightness: 8 levels

Interface Specifications

PC Card Slot • One Type-I or Type-II

• PCMCIA CardBus version 3.0

Compact Flash Card Slot • Standard 50-pin compact flash card connector

Integrated Interfaces • RJ-11 (modem)

• USB 1.0

• DC-In

• Expansion connector

• Microphone In

• Stereo Out

• IrDA 1.1

Stylistic LT P-600 Pen Tablet - Appendix A

Stylistic LT P-600 Specifications 1

Modem/LAN Internal combination Modem/LAN module

• LAN: 10/100BaseT (use with dock only)

• Modem: 56 Kbps (V.90), 53 Kbps receive/33.6 Kbps send/14.4

Kbps fax

Infrared IrDA version 1.1 (FIR, 4Mbps)

Audio • Sound Function + AC’97 codec

• Sound Blaster Pro-compatible

• Internal microphone and speaker

• Microphone and headphone jacks

User Controls • Hotpads: escape, volume, NumLk, arrow keys, display, brightness,

right button, hovering, numeric keypad

• Suspend/Resume button

• Reset button (Power Off switch)

Status Indicators (LEDs) • Power

• Charge/DC-In

• Battery level

• HDD

• Hovering

Power Specifications

Main Battery • 6-cell

• Removable, Lithium ion

• 10.8 V @ 3400 mAh

• Warm-swappable

• Recharge Time:

Suspend/Off: 3 hours (90%), 4 hours (100%) Operating (slow charge): 8 hours (100%)

• Suspend Life: Minimum 5 days Off State: Approximately 30 days from full charge

Environmental Specifications

Tempe ra tu re

Operating: 0

Non-operational: -20

- 40

C (32o - 104o F)

- 60o C (-4o - 140o F)

Humidity

Operating: 20 - 80% non-condensing Non-operating: 20 - 80% non-condensing

Hardware Specifications

Stylistic LT P-600 Specifications 1

Agency Approval Specifications

Emissions

• EN55022, Class B:1998

• FCC Part 15, Class B

• EN55024

Immunity

• EN61000-3-2

• EN61000-3-3

• USL/CNL: UL1950, 3rd Ed.

Safety

• TUV T-Mark: EN60950

Modem

• FCC Part 68, IC CS03, Issue 8

Additional Specifications

Operating systems Windows 98 Second Edition, Windows 2000

Logo PC99-compliant

Stylistic LT P-600 Pen Tablet - Appendix A

Appendix B

Digitizer Technology Notice

Stylistic LT P-600 Pen Tablet – Appendix B

Digitizer Technology Notice

Additional Display Information 1

The display for your pen tablet incorporates a breakthrough digitizer technology that dramatically improves outdoor viewability. Compared to traditional outdoor displays, the new display excels in providing superior visibility in full sunlight, and a clear, bright picture indoors, in low light conditions, or at night.

This new technology involves the use of a liquid between the digitizer layers to minimize light refraction and reduce glare. As a result of this technology, users may notice the appearance of tiny air bubbles which are caused by changes in pressure (such as that experienced in an airplane). These tiny bubbles are temporary and do not affect system performance or usability. The digitizer functions normally when the air bubbles are present.

The air bubbles are formed when the liquid vaporizes due to pressure change. When the pen tablet is returned to normal use conditions, the tiny air bubbles are absorbed back into the liquid after a short amount of time.

If these air bubbles are visually distracting, or if they form a larger bubble, gently rub the screen with a soft cotton cloth in a circular motion, similar to cleaning the screen of fingerprint oil.

Stylistic LT P-600 Pen Tablet - Appendix B

Appendix C

Agency Notices

Stylistic LT P-600 Pen Tablet – Appendix C

Agency Notices

UL Notices

CAUTIONS

• Changes or modifications not expressly approved by Fujitsu PC Corporation could void this user’s authority to operate the equipment.

• This unit requires an AC Adapter to operate. Use only UL Listed “Class 2” adapters with an output rating of 16 Vdc, 3.75 A. AC Adapter output polarity:

• To reduce the risk of fire, use only No. 26 AWG or larger telecommunication line cord.

Agency Notices

• For a spare battery pack, order only Fujitsu Model FPCBP48.

• To charge the battery pack FPCBP48 externally, use only a Stylistic

external battery charger model FMW51BC1.

• There is a danger of explosion if the Lithium (CMOS) battery is incorrectly replaced. Replace only with the same or equivalent type recommended by the manufacturer. Dispose of used batteries according to manufacturer's instruction.

WARNING

(For Authorized Repair Technicians only:)

• For continued protection against the risk of fire, replace fuse only with the same type and rating of fuse.

FCC Notices 1

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC rules.

Changes or modifications not expressly approved by Fujitsu PC Corporation, could void the user’s authority to operate the equipment.

Notice to Users of Radios and Television 1

These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio

Stylistic LT P-600 Pen Tablet - Appendix C

communications. However, there is no guarantee that interference will not occur in a particular installation. If the equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet that is on a different circuit than the receiver.

• Consult the dealer or an experienced radio/TV technician for help.

Shielded interconnect cables must be employed with this equipment to ensure compliance with the pertinent RF emissions limits governing this device.

CAUTIONS

When using your modem equipment, basic safety precautions should always be followed to reduce the risk of fire, electric shock, and injury to persons, including the following:

• Do not use this product near water (for example, near a bath tub, wash bowl, kitchen sink or laundry tub, in a wet basement or near a swimming pool.

• Avoid using a modem during an electrical storm. There may be a remote risk of electric shock from lightning.

• Do not use the modem to report a gas leak while in the vicinity of the leak.

Notice to Users of the US Telephone Network 1

The Stylistic LT P-600 pen tablet is supplied with an internal modem which complies with Part 68 of the FCC rules. On the pen tablet is a label that contains the FCC Registration Number and Ringer Equivalence Number (REN) of this system, along with other information. If requested, users must provide their telephone company with the following information:

• The telephone number to which the pen tablet is connected

• The Ringer Equivalence Number (REN) for this equipment

• The information that the system requires a standard modular jack type USOC RJ-11C which is

FCC Part 68-compliant

• The FCC Registration Number

This equipment is designed to be connected to the telephone network or premises wiring using a standard modular jack type USOC RJ-11C which is FCC Part 68-compliant.

Agency Notices

The REN is used to determine the number of devices you may connect to your telephone line and still have all those devices ring when your number is called.Too many devices on one line may result in failure to ring in response to an incoming call. In most, but not all, areas, the sum of all of the devices should not exceed five (5). To be certain of the number of devices you may connect to your line, as determined by the RENs, contact your local telephone company.

If this equipment causes harm to the telephone network, your telephone company may discontinue your service temporarily. If possible, they will notify you in advance. If advance notice is not practical, they will notify you as soon as possible. You will also be advised of your right to file a complaint with the FCC.

This fax modem also complies with fax branding requirements per FCC Part 68.

If you experience trouble with this equipment, please contact your support representative.

Your telephone company will probably ask you to disconnect this equipment from the telephone network until the problem is corrected and you are sure that the equipment is not malfunctioning.

This equipment may not be used on coin service telephones provided by your telephone company. Connection to party lines is subject to state tariffs. Contact your state’s public utility commission, public services commission, or corporation commission for more information.

FCC rules prohibit the use of non-hearing aid compatible telephones in the following locations or applications:

• All public or semipublic coin-operated or credit card telephones.

• Elevators, highways, tunnels, (automobile, subway, railroad, or pedestrian) where a person with

impaired hearing might be isolated in an emergency.

• Places where telephones are specifically installed to alert emergency authorities such as fire, police, or medical assistance personnel.

• Hospital rooms, residential health care facilities, convalescent homes, and prisons.

• Workstations for the hearing impaired.

• Hotel, motel, or apartment lobbies.

• Stores where telephones are used by patrons to order merchandise.

• Public transportation terminals where telephones are used to call taxis or to reserve lodging or

rental cars.

• In hotel and motel rooms at least ten percent of the rooms must contain hearing aid compatible telephones which will be provided to hearing impaired customers on request.

Stylistic LT P-600 Pen Tablet - Appendix C

DOC (Industry Canada) Compliance Notices 1

This digital apparatus does not exceed the Class B limits for radio noise emissions from digital apparatus as set forth in the radio interference regulations of the Canadian Department of Communications.

Le présent appareil numérique n’émet pas de bruits radioélectriques dépassant les limites applicables aux appareils numériques de classe B prescrites dans le règlement sur le brouillage radioélectrique

édicté par le Ministère des Communications du Canada.

Notice to Users of Radios and Television 1

This Class B digital apparatus meets all requirements of the Canadian Interference-Causing Equipment regulations.

Cet appareil numérique de la classe B respecte toutes les exigences du règlement sur le matériel brouilleur du Canada.

Notice to Users of the Canadian Telephone Network 1

The Canadian Industry Canada label identifies certified equipment. This certification means that the equipment meets certain telecommunications network protective, operational, and safety requirements. The Department does not guarantee the equipment will operate to the user’s satisfaction.

Repairs to telecommunication equipment should be made by a Canadian authorized maintenance facility. Any repairs or alterations not expressly approved by Fujitsu PC Corp. or any equipment failures may give the telecommunications company cause to request the user to disconnect the equipment from the telephone line.

The connecting arrangement code for this equipment is CA11A.

The Load Number assigned to each telephone terminal device denotes the percentage of the total load to be connected to a telephone loop or circuit to be used by the device to prevent overloading. The termination on a loop may consist of any combination of devices such that the total of the load numbers of all devices does not exceed 100.

CAUTION

For safety, users should ensure that the electrical ground of the power utility, the telephone lines, and the metallic water pipes are connected together. Users should not attempt to make such connections themselves but should contact the appropriate electric inspection authority or electrician. This may be particularly important in rural areas.

Agency Notices

Avis Aux Utilisateurs Du Réseau Téléphonique Canadien 1

L’étiquette canadienne Industrie Canada identifie l’équipement certifié. Cette certification signifie que l’équipement satisfait certaines normes de protection, d’exploitation et de sécurité des réseaux de télécommunications. Le département ne garantit pas le fonctionnement de l’équipement à la satisfaction de l’utilisateur.

CAUTIONS

Certaines mesures se sécurité doivent être prises pendant l’utilisation de matérial modem afin de réduire les risques d’incendie, de choc électrique et de blessures. En voici quelquesunes:

• Ne pas utiliser l’appareil près de l’eau, p.ex., près d’une baignoire, d’un lavabo, d’un évier de cuisine, d’un bac à laver, dans un sous-sol humide ou près d’une piscine.

•Éviter d’utiliser le modem (sauf s’il s’a’agit d’un appareil sans fil) pendant un orage électrique, Ceci peut présenter un risque de choc

électrique causé par la foudre.

• Ne pas utiliser l’appareil modem pour signaler une fuite de gaz s’il est situé près de la fuite.

Le Stylistic LT P-600 possede un modem interne conforme aux normes de certification d’Industrie Canada pour protéger les réseaux de télécommunications et satisfaire aux normes de sécurité. Avant de connecter cet équipement à une ligne téléphonique, l’utilisateur doit vérifier s’il est permis de connecter cet équipement aux installations de télécommunications locales. L’utilisateur est averti que même la conformité aux normes de certification ne peut dans certains cas empêcher la dégradation du service.

Les réparations de l’équipement de télécommunications doivent être effectuées par un service de maintenance agréé au Canada. Toute réparation ou modification, qui n’est pas expressement approuvée par Fujitsu PC Corp., ou toute défaillance de l’équipement peut entrainer la compagnie de télécommunications à exiger que l’utlilisateur déconnecte l‘équipement de la ligne téléphonique.

Le code d’arrangement de connexion de cet équipement est CA11A.

Le numéro de charge assigné à chaque terminal téléphonique indique le pourcentage de la charge totale pouvant être connecté à une boucle ou à un circuit téléphonique, utilisé par ce périphérique afin de prévenir toute surcharge. La terminaison d’une boucle peut être constituée de n’importe quelle combinaison de périphériques de sorte que le total de numéros de charge de tous les périphériques n’excède pas 100.

CAUTION

Pour assurer la sécurité, les utilisateurs doivent vérifier que la prise de terre du service d’électricité, les lignes téléphoniques et les conduites d’eau métalliques sont connectées ensemble. Les utilisateurs NE doivent PAS tenter d’établir ces connexions eux-mêmes, mais doivent contacter les services d’inspection d’installations électriques appropriés ou un électricien. Ceci peut être particulièrement important en régions rurales.

Stylistic LT P-600 Pen Tablet - Appendix C

Index

air flow vents, 4 audio volume too low, 34 auto adapter, 2

battery charger, external, 2 battery gauge, 22 battery gauge icon, 16 battery icon, 7, 10 battery pack, 2

charging, 22 charging times, 22 critically low level, 16 low-battery warn ing, 16 no memory effect, 22 overcharge protection, 22 removing and installing, 23 storing in system unit, 32 will not begin charging, 22

battery power

conserving, 24

used in suspend-to-RAM mode, 16 battery release switch, 10 battery switch, 5 bridge battery, 24 brightness, 17

DC power connector, 4 display

screen is blank, 33

external battery charger, 2 external floppy disk drive, 2

FCC, 47 folding deskstand, 2

hard disk drive access icon, 7 headphone, 4 headphone jack, 9 high-usage metal contacts, 9 holsters, 2 hotpads, 3, 17 hotpads, using, 17 hovering mode, 21

disabling, 21

hovering mode icon, 7

calibrating the pen, 20 Charge/DC input icon, 6 Charging contacts, 5 charging the ba ttery pack, 22 compact flash module

installing, 26

removing , 26 compact flash slot, 5, 26 configuring peripherals interface, 34 connectors and peripheral interfaces, 8 conserving batte ry power, 24 critically low battery level, 16 cursor

not tracking pen, 33

DC adapter, 2 DC input connector, 9

idle state, 13 infrared data transfer not working, 33 infrared keyboard, 2 infrared keyboard port, 3, 10 Interface, 37 interfaces

connectors and peripherals, 8

IrDA port, 4, 9

Kensington lock, 3 keys

brightness, 19 cursor control, 18 display device, 18 escape, 18 numeric keypad, 18 NumLock, 18 pen hovering, 19 right mouse, 18 speaker volume, 19

Index-53

low-battery warn ing, 16

memory cover, 5 microphone, 3 microphone jack, 4, 9 mini-dock, 2 mini-dock connector

connector, 9

Mini-dock interface, 5 mini-dock port, 9 mobile USB keyboard, 2 Modem

connection, 25 port, 4

modem, 9

Off state, 13, 15 optional accessories, 2 overheating, avoiding, 32

PC Card

slot, 5, 25

PC Card slot, 9 pen, 3

not responding, 34 replacing, 21 using, 20

peripheral connectors, 9 portfolio case, 2 power icon, 6, 14

blinking, 14, 15 not displayed, 14

power usage, 13 problems, solving, 33 Protecting, 31

slip case, 2 solving problems, 33 speaker, 4 status display, 5

battery icon, 7 Charge/DC input ic on, 6 hard disk drive access icon, 7 hovering mode icon, 7 icons, 6 power icon, blinking, 14 power icon, system states indicated by, 6,

14 storing the system unit, 32 Stylistic LT P-600

features, 3, 4 items included with, 1 storing, 32

Stylistic LT P-600 Specifications

additional, 39 agency appro v al, 39 environmental, 38

power, 38 Stylistic Pen, 2 suspend mode, determining, 15 Suspend/Resume

button, 4

disabled, 16 suspend/resume button, 10 suspending system operation, 15 Suspend-to-RAM, 13

mode, 15, 17 system interface port, 9 system states, 13, 14

Idle state, 13

Off state, 13

On state, 13

Save-to-Disk, 13

Suspend-to-RAM, 13 system status LEDs, 3 system will not resume operation, 33

troubleshooting, 33 turning off the system, 15

removable battery pack, 5 Reset button, 5 resuming system operati on, 17 , 33

Save-to-Disk mode, 13, 15, 16, 17 screen protectors, 2 shutdown button, 10 shutting down the system, 15

Index-54

Universal Serial Bu s, 4 USB Port, 4, 9 using the pen, 20

Windows, 1 Windows 2000, 1

User’s Guide

Guide de I’utilisateur

Benutzerhandbuch

Manual del Usuario

Manuale Utente

Fujitsu PC Corporation a fait tout son possible pour s’assurer de l’exactitude et de l’exhaustivité de cette documentation. Néanmoins, dans la mesure où nous travaillons sans cesse à l’amélioration des fonctionnalités de nos produits, nous ne pouvons garantir l’exactitude des informations qu’elle contient. Nous déclinons toute responsabilité pour les erreurs, les omissions ou les modifications à venir concernant cette documentation.

Fujitsu et le logo Fujitsu sont des marques déposées de Fuji ts u Limited. Stylistic LT P-600 est une marque déposée de Fujitsu PC Corporation. IBM, IBM PC AT et IBM PS/2 sont des marques déposées de IBM Corporation. Kensington et MicroSaver sont des marques déposées du Kensington Technology Group. PCMCIA et CardBus sont des marques déposées de la Personal Computer Memory Card International

Association. Intel et Pentium sont des marques déposées d’Intel Corporation. Microsoft est une marque déposée de Microsoft Corporation. Windows 98 et Windows 2000 sont des

marques de fabrique de la Microsoft Corporation. Toutes les autres marques mentionnées dans ce document sont la propriété de leurs sociétés respectives.

Copyright 2001 - Fujitsu PC Corporation. Tous droits réservés. Aucune partie de cette publication ne peut être copiée, reproduite ou traduite sans l’accord écrit préalable de Fujitsu PC Corporation. Aucune partie de cette publication ne peut être stockée ou transmise sous une forme électronique quelconque sans l’accord écrit préalable de Fujitsu PC Corporation.

Guide de l’utilisateur de la Stylistic LT P-600 - FPC58-0536-01

Tablette Stylistic LT P-600

Déclaration de conformité

Application de la / des directive(s) du Conseil Européen: 89/336/EEC

Normes en fonction desquelles est réalisée cette déclaration de conformité

Norme générique d'émission EN50081-1:1992 Norme(s) de test EN55022 (Classe B):1998

Norme générique d'immunité EN55024:1998 Norme(s) de test EN61000-3-2:1998, EN61000-3-3:1995, EN61000-4-2:19 96,

EN61000-4-3:1996, EN61000-4-4:1996, EN61000-4-5:1996

EN61000-4-6:1997, EN61000-4-8:1994, EN61000-4-11:1995 Norme de sécurité produit EN60950:1992 + A1 + A2 + A3 + A4 + A11 Nom du fabricant Fujitsu PC Corporation

Adresse du fabricant 5200 Patrick Henry Drive, Santa Clara, Californie. 95054

Nom de l'importateur Fujitsu Personal Systems

Adresse de l'importateur c/o DHL Express Logistics Ctr

Building 2 Brussels National Airport

B-1930 Zaventem, Belgique Type de l'appareil Numéro du modèle Année de fabrication 2001

Ardoise PC

Stylistic LT P-600: FPC1701ATS, FPC1701AVS

Table of Contents

DÉMARRAGE

Familiarisation avec votre Stylistic

Contenu de la boîte de la tablette Stylistic . . . . . .1

Accessoires en option . . . . . . . . . . . . . . . . . . . . .2

Fonctions de la tablette Stylistic LT P-600 . . . . . .3

Affichage d’état . . . . . . . . . . . . . . . . . . . . . . . . . 5

Connecteurs et interfaces périphériques . . . . . . . 8

UTILISATION DE LA TABLETTE Utilisation de votre Stylistic LT P-600

États du système . . . . . . . . . . . . . . . . . . . . . . . . 13

Mise sous tension de la tablette . . . . . . . . . . . . .14

Arrêt du système . . . . . . . . . . . . . . . . . . . . . . . . 15

Suspension des opérations du système . . . . . . . 15

Reprise des opérations du système . . . . . . . . . . 17

Utilisation des touches rapides . . . . . . . . . . . . . .17

Utilisation du stylet . . . . . . . . . . . . . . . . . . . . . . 20

Utilisation du mode Hovering . . . . . . . . . . . . . . 21

Chargement du bloc batterie . . . . . . . . . . . . . . . 22

Extraction et installation du bloc batterie . . . . . . 23

Conseils pour réduire la consommation

d’énergie de la batterie . . . . . . . . . . . . . . . . . 24

Connexion du modem . . . . . . . . . . . . . . . . . . . 25

Connecteur de carte PC . . . . . . . . . . . . . . . . . . 25

Connecteur Compact Flash . . . . . . . . . . . . . . . . 26

Modification du BIOS . . . . . . . . . . . . . . . . . . . . 27

ENTRETIEN ET MAINTENANCE

Entretien de votre Stylistic LT P-600

Protection de l’écran . . . . . . . . . . . . . . . . . . . . . 31

Stockage de la tablette Stylistic LT P-600 . . . . . 32

Éviter la surchauffe . . . . . . . . . . . . . . . . . . . . . . 32

Dépannage de votre Stylistic LT P-600

La tablette est bloquée en mode veille . . . . . . . 33

L’écran est vide ou illisible . . . . . . . . . . . . . . . . . 33

Le curseur ne suit pas le stylet . . . . . . . . . . . . . . 33

Le transfert infrarouge des

données ne fonctionne pas . . . . . . . . . . . . . . 33

La tablette ne répond pas au stylet . . . . . . . . . . 34

Le volume audio est trop bas . . . . . . . . . . . . . . 34

Configuration des interfaces

des périphériques . . . . . . . . . . . . . . . . . . . . . 34

ANNEXE A

SPÉCIFICATIONS MATÉRIELLES

Spécifications de la Stylistic LT P-600 . . . . . . . . 37

ANNEXE B

AVIS SUR LA TECHNOLOGIE DE NUMÉRISEUR

Informations supplémentaires

concernant l’affichage . . . . . . . . . . . . . . . . . . 43

Stylistic LT P-600 Pen Tablet - Table of Contents

Démarrage

Tablette Stylistic LT P-600 - Chapitre I

Demarrage

Familiarisation avec votre Stylistic LT P-600

La tablette Stylistic™ LT P-600 est un micro-ordinateur à hautes performances, associé à un stylet et conçu pour fonctionner sous Windows® 98 ou Windows 2000 de Microsoft®. Le présent chapitre donne une vue générale de la tablette Stylistic LT P-600 et de ses caractéristiques.

Contenu de la boîte de la tablette Stylistic L T P-600 0

Les éléments suivants sont inclus avec la tablette Stylistic LT P-600 :

• Tab le tt e S ty list i c LT P- 60 0

• Stylet Stylistic LT P-600

• Bloc batterie Stylistic LT P-600

• Adaptateur secteur (avec cordon spécifique du pays)

• Protège-écrans (quantité : 2)

• Certificat d’authenticité du système d’exploitation

• Carte de garantie Stylistic LT P-600

Tablette Stylistic LT P-600 - Chapitre I

Accessoires en optio n 0

Les accessoires en option suivants peuvent être utilisés avec la tablette Stylistic LT P-600. Reportez-vous aux instructions fournies avec ces accessoires pour obtenir des informations sur leur utilisation.

Périphérique/accessoire Référence Fujitsu

Mini station d’accueil Stylistic LT P-600 FPCPR25

Étui portefeuille Stylistic LT P-600 FMWCC45

Housse série Stylistic LT FPCCC14

Étui de ceinture série Stylistic LT FMWCC34

Lecteur de disquette externe FPCFDD02

Clavier mobile USB (États-Unis) FMWKB5A,

(Royaume-Uni) FMWKB5B, (France) FMWKB5F, (Allemagne) FMWKB5D, (Italie) FMWKB5E

Clavier infrarouge (États-Unis) FMWKB4A,

(Royaume-Uni) FMWKB4B, (France) FMWKB4F, (Allemagne) FMWKB4D,

Alimentation allume-cigares FPCAA03

Adaptateur sortie VGA FMW43VA1

Adaptateur série FMW43SA1

Support bureau compact FMWDS4

Adaptateur secteur FPCAC23

Bloc batterie de rechange à 6 cellules série Stylistic LT FPCBP48

Chargeur de batteries externe série Stylistic LT FMW51BC1

Protège-écrans (lot de 12) FMWSP11

Stylets Stylistic (lot de 5) FMW29PN1

Demarrage

Fonctions de la tablette Stylistic LT P-600 0

Les fonctions et les commandes que vous allez utiliser pour faire fonctionner la tablette Stylistic LT P-600 sont décrites brièvement et illustrées dans les figures 1-1 et 1-2 ci-dessous. Vous trouverez des détails concernant l’utilisation de ces fonctions et commandes dans la suite de ce manuel.

Bouton

Évents de refroidissement

Fente pour verrou

Kensington

Microphone

Diodes lumineuses d’état du système

Haut-parleur

Suspend/Resume (Suspendre/ Reprendre)

Pavés de réglage

Port E/S infrarouge

Prise pour

casque audio

Prise pour

microphone

Port clavier infrarouge

Figure 1-1 Fonctions de la tablette Stylistic LT P-600 (vue de face)

Fonctions des faces avant / gauche / dessus :

• Port clavier infrarouge : Le port infrarouge est disposé sur la face avant, en bas et à gauche de

†

l’écran. Il sert à communiquer avec un clavier infrarouge dédié.

• Diodes lumineuses d’état du système : Elles indiquent l’état fonctionnel de la tablette et du

disque dur, le niveau de charge de la batterie et l’état du mode Hovering.

• Microphone : Permet d’enregistrer des mémos vocaux.

• Touches rapides : Ensemble de plusieurs touches qui permettent de modifier la luminosité de

l’affichage et le volume du haut-parleur et de réaliser l’émulation d’un bouton droit de souris. Les touches vous permettent également de sélectionner le mode Hovering et de sauvegarder sur disque en cliquant avec le stylet.

Porte-stylet

• Stylet : Dispositif de pointage principal utilisé pour exécuter les programmes et entrer les

données. Un porte-stylet est intégré à la tablette pour y ranger le stylet quand ce dernier n’est pas utilisé.

• Fente pour verrou Kensington™ : Permet de raccorder un câble de sécurité de type Kensington

Tablette Stylistic LT P-600 - Chapitre I

MicroSaverTM.

†

• Haut-parleur : Permet de lire des fichiers audio sans matériel externe.

• Prise pour casque audio : Permet de connecter un casque audio stéréo.

• Prise pour microphone : Permet de connecter un microphone externe.

• Port E/S infrarouge : Fournit une interface infrarouge pour communiquer avec des

périphériques conformes à la version révisée 1.1 de la norme IrDA.

• Bouton Suspend/Resume (Suspendre/Reprendre) : Permet de suspendre et de relancer le

fonctionnement de la tablette pour prolonger la vie de la batterie.

• Évents de refroidissement : Assurent le refroidissement secondaire du processeur. (Ces évents ne

doivent pas être obstrués.)

Évents de refroidissement

Bouton Reset

Volet de la mémoire

Contacts Interface de la min i station de charge

d’accueil (volet fermé)

Évents de refroidissement

Connecteur d’alimentation en courant continu

Connecteur Compact Flash

Touche

de libération

de la batterie

Bloc batterie

Connecteur de carte PCMCIA

Port USB A (volet fermé)

Port modem (volet fermé)

Figure 1-2 Fonctions de la tablette Stylistic LT P-600 (vue arrière)

Fonctions des faces arrière / dessous / droite :

• Connecteur d’alimentation en courant continu : Permet de connecter l’adaptateur secteur ou

†

l’alimentation allume-cigares.

• Port modem : Permet de connecter le modem interne à 56 Kbit/s de la tablette à une prise

téléphonique RJ-11 standard.

Remarque : Le port de l’élément réseau local du module interne modem / réseau local est disponible

sur la mini station d’accueil optionnelle.

†

• Port USB A : Permet de brancher des périphériques de type USB (Universal Serial Bus) sur la

tablette. Le port USB B se trouve sur la mini station d’accueil optionnelle.

†

Demarrage

†

Ces périphériques et accessoires sont vendus séparément.

• Connecteur de carte PCMCIA : Permet d’installer des cartes PC dans le système.

†

• Contacts de charge : Assurent la charge du bloc batterie et l’alimentation de la tablette Stylistic

LT P-600 lorsque cette dernière est installée dans la mini station d’accueil optionnelle.

†

• Interface de la mini station d’accueil : Permet d’installer la tablette Stylistic LT P-600 dans une

mini station d’accueil optionnelle

†

pour améliorer la connectivité.

• Bouton Reset : Permet de réinitialiser le système en cas de problème système. Notez que

l’utilisation de ce bouton fait perdre les données actives.

• Touche de libération de la batterie : Permet de libérer le bloc batterie amovible.

• Connecteur Compact Flash : Permet d’installer une carte Compact Flash.

• Vol e t d e m émoire : Volet amovible protégeant les puces de la mémoire vive.

• Bloc batterie amovible : Peut être retiré et chargé dans un chargeur externe optionnel.

†

• Évents de refroidissement : Assurent le refroidissement secondaire du processeur. (Ne pas

obstruer les évents).

†

Ces périphériques et accessoires sont vendus séparément.

Affichag e d’éta t 1

Des icônes apparaissent à l’affichage d’état pour indiquer l’état des fonctions systèmes telles que l’alimentation ou le niveau de charge de la batterie. La Figure 1-3 indique l’emplacement de ces icônes dans l’affichage d’état.

Alimentation

Charge/ alimentation en courant continu

Batterie

Accès au disque dur

Hovering

Figure 1-3 Icônes de l’affichage d’état

Tablette Stylistic LT P-600 - Chapitre I

Le Tableau 1-1 montre comment s’affichent les différentes icônes et décrit ce que signifient les divers aspects de cet affichage. (Lorsqu’une icône n’est pas affichée, la fonction système correspondante est arrêtée ou inactive).

Remarque : Dans le tableau suivant, une diode lumineuse « clignotante » clignote une fois par

seconde tandis qu’une diode « clignotante lente » est allumée pendant une seconde, éteinte pendant cinq secondes et ainsi de suite.

Tableau 1-1 Témoins d’état du système

Diode

Icône Mode/état

lumineuse

d’état

Remarques

Alimentatio n

Charge/ alimentation en courant continu

•État On (Sous tension)

• Mode Idle (Attente)

• Suspend-to-RAM (Suspendre-passage sur RAM)

•État Off (Arrêt)

• Save-to-Disk (Sauvegarde sur disque)

•État On (Sous tension)

• Mode Idle (Attente)

• Suspend-to-RAM (Sauvegarde en RAM)

• Save-to-Disk (Sauvegarde sur disque)

•État Off (Arrêt)

Vert (continu)

Vert (clignotant)

Off (Arrêt)

Vert • L’adaptateur secteur et le bloc

batterie sont disponibles et le système n’est pas en charge (batterie à pleine charge).

• L’adaptateur secteur est disponible, mais il n’y a pas de bloc batterie.

Orange L’adaptateur secteur et le bloc batterie

sont disponibles et le système est en charge.

Orange (clignotant)

L’adaptateur secteur et le bloc batterie sont disponibles et en attente de charge (le bloc batterie a dépassé la limite de température).

Off (Arrêt) L’adaptateur secteur n’est

pas disponible.

Tableau 1-1 Témoins d’état du système

Demarrage

Batterie •État On

(Sous tension)

• Mode Idle (Attente)

• Suspend-to-RAM (Sauvegarde en RAM) avec adaptateur secteur

• Sa ve-to-Disk (Sauvegarde sur disque), avec adaptateur secteur

•État Off (Arrêt)

• Sauvegarde en RAM, sans adaptateur secteur

• Sa ve-to-Disk (Sauvegarde sur disque), sans adaptateur secteur

•État Off (Arrêt)

Vert (continu) La charge de la batterie est

entre 100 et 50 %

Orange

(continu)

Rouge (continu)

Rouge

La charge de la batterie est entre 49 et 13 %

La charge de la batterie est entre 12 et 0 %

Une erreur de batterie s’est produite.

(clignotant)

Off (Arrêt) Le bloc batterie n’est pas installé.

Vert (clignotant lentement)

Orange (clignotant

La charge du bloc batterie est entre 100 et 50 %.

La charge du bloc batterie est entre 49 et 13 %.

lentement)

Rouge (clignotant

La charge du bloc batterie est entre 12 et 0 %.

lentement)

Off (Arrêt) Si un bloc batterie est inséré alors que

le système est horst tension, la diode lumineuse clignote en orange pendant les 4 secondes que dure la détection de la batterie. L’état de la batterie s’affiche pendant les 5 secondes qui suivent.

Accès au

•État On (Sous tension) Vert S’affiche lors d’un accès au

disque dur

• Sauvegarde en RAM

• Sa ve-to-Disk (Sauvegarde sur disque)

• Mode Idle (Attente)

•État Off (Arrêt)

Hovering •État On (Sous tension)

(mode Hovering activé)

•État On (Sous tension) (mode Hovering désactivé)

• Sauvegarde en RAM

• Sa ve-to-Disk (Sauvegarde sur disque)

•État Off (Arrêt)

disque dur.

Off (Arrêt) Le disque dur est inactif.

Vert Le mode Hovering est activé

Off (Arrêt) Le mode Hovering est désactivé.

Off (Arrêt) Non disponible lorsque le système est

dans l’état Suspend-to-RAM, Saveto-Disk ou Off (éteint).

Tablette Stylistic LT P-600 - Chapitre I

Connecteurs e t in ter face s p ériphériques 1

Les connecteurs et les interfaces périphériques de la tablette Stylistic LT P-600 permettent de brancher toute une série de périphériques. Les emplacements spécifiques des interfaces sont illustrés à la Figure 1-4, à la Figure 1-5 et à la Figure 1-6.

Alimentation en courant continu

Volet carte PCMCIA

Connecteur Compact Flash

Figure 1-4 Connecteurs et interfaces du côté droit

Bouton d’éjection de la carte PC

Bouton d’éjection Compact Flash

Port USB

Prise

casque audio

Port modem

Prise microphone

Figure 1-5 Connecteurs et interfaces du côté gauche

Évents de

refroidissement

Port clavier infrarouge

Figure 1-6 Connecteurs et interfaces du fond

Haut-parleur

Contacts de charge

Port E/S infrarouge

Évents de

refroidissement

Volet de l’interface mini station d’accueil

Demarrage

Le Tableau 1-2 décrit chaque connecteur périphérique et interface de la tablette Stylistic LT P-600. Chacune des icônes illustrées est reproduite en surimpression sur la housse de la tablette.

Tableau 1-2 Connecteurs / interfaces périphériques

Connecteur/

périphérique

Connecteur d’alimentation en courant

Réf.

fig.

Icône de la

tablette

Objet

1-4 Connecte une source de courant extérieure telle

qu’un adaptateur secteur ou une alimentation allume-cigares.

continu

Port USB 1-4 Connecte à la tablette des périphériques

compatibles USB (Universal Serial Bus). Le port USB (B) se trouve dans la mini station d’accueil Stylistic LT P-600 optionnelle.

Connecteur

1-4

Reçoit une carte PC de type I ou II. CardBus PCMCIA

Prise pour microphone

1-5 Permet de connecter un microphone externe.

Le microphone interne est désactivé lorsqu’on

branche un microphone extérieur.

Prise pour casque audio

1-5 Permet de connecter un casque audio stéréo ou

des haut-parleurs extérieurs alimentés. Le haut-

parleur interne est désactivé lorsqu’on branche un

casque audio ou des haut-parleurs extérieurs.

Port IrDA/FIR 1-5 Un émetteur-récepteur infrarouge intégré à la

tablette permet de communiquer avec d’autres

périphériques conformes à la version 1.1 de la

norme IrDA. La portée efficace des

communications infrarouges est d’environ un

mètre dans un éventail de 15 degrés de part et

d’autre de l’axe. Aucun obstacle ne doit

interrompre le trajet du faisceau infrarouge entre le

port IrDA de la tablette et l’émetteur-récepteur

IrDA du périphérique.

Modem 1-4 Connecte une ligne téléphonique au modem

interne optionnel à l’aide d’une fiche

téléphonique RJ-11 standard.

Contacts de charge

1-6 Ils permettent d’installer la tablette dans un

dispositif d’accueil homologué. Les contacts

assurent l’alimentation en courant continu.

Port de mini station

d’accueil

†

1-6 Permet de connecter la mini station d’accueil

Stylistic LT P-600. Reportez-vous à la

documentation qui accompagne le dispositif

d’accueil pour obtenir des informations

supplémentaires.

Tablette Stylistic LT P-600 - Chapitre I

Tableau 1-2 Connecteurs / interfaces périphériques

Connecteur/ périphérique

Port clavier infrarouge

Réf.

fig.

Icône de la

tablette

Objet

1-6 Un récepteur infrarouge intégré à la tablette

permet de communiquer avec un clavier infrarouge sans fil. Le fonctionnement optimal du port infrarouge du clavier est obtenu à une distance de 10 à 30 cm (approximativement 4 à 12 pouces) du port infrarouge situé sur le bord inférieur de la tablette. Assurez-vous qu’aucun obstacle ne se trouve sur le trajet du faisceau infrarouge entre le récepteur infrarouge de la tablette et l’émetteur infrarouge du clavier.

Connecteur Compact Flash

1-4 CF CARD Installez une carte Compact Flash pour augmenter

la mémoire système.

† Enlevez le volet de l’interface de la mini station d’accueil pour accéder à ce port.

Outre les icônes de connecteurs et d’interface, d’autres icônes illustrent l’orientation des composants et les boutons. Elles sont illustrées au Tableau 1-3.

Tableau 1-3 Autres icônes de système

Description de l’icône

Illustration

de l’icône

Objet

Batterie Indique l’emplacement du volet de la

batterie amovible.

Touche de libération de la batterie Indique l’emplacement de la touche de

libération de la batterie.

Bouton Suspend/Resume (Mise sous tension)

Indique l’emplacement du bouton Suspend/Resume (Suspendre/Reprendre). Ce bouton peut être reconfiguré comme bouton de mise sous tension par l’intermédiaire du BIOS.

Bouton de mise hors tension Pas d’icône Met la tablette hors tension en cas de

problème du système. Utilisez la pointe du stylet pour appuyer sur ce bouton.

Utilisation de la tablette Stylistic LT P-600

Stylistic LT P-600 – Chapitre II

Utilisation de la Stylistic LT P-600

Utilisation de votre Stylistic LT P-600

Ce chapitre traite des concepts fondamentaux, des principes de base de fonctionnement et d’utilisation et des fonctions système de la tablette Stylistic LT P-600. Vous devez vous familiariser avec toutes ces informations avant d’essayer de faire fonctionner le système.

États du système 1

Avant de commencer à utiliser la tablette Stylistic LT P-600, étudiez ses différents états système (ou modes). Le fait de bien les connaître vous permettra de déterminer s’il faut mettre la tablette sous tension ou hors tension et suspendre ou reprendre les opérations lorsque vous commencez une nouvelle session ou que vous terminez la session en cours. Les sections qui suivent décrivent brièvement le comportement du système pour chaque état, les états étant classés par ordre décroissant de consommation d’énergie :

• État On (Sous tension)

Le système fonctionne et l’écran est sous tension.

• État Idle (Attente)

Certaines fonctions système sont limitées ou désactivées afin d’économiser l’énergie. L’écran d’affichage peut être éteint. Le système revient à l’état On quand il détecte une activité du stylet ou toute autre sollicitation.

• Mode Suspend-to-RAM (Sauvegarde en RAM)

Le fonctionnement du système est suspendu. La plupart des fonctions système sont désactivées afin d’économiser l’énergie. La mémoire est alimentée, conservant les données dans les programmes qui étaient en cours d’exécution lorsque le fonctionnement du système a été suspendu. En mode Suspend-to-RAM, le système ne répond plus au stylet, ni aux autres formes d’entrée de données. Reportez-vous à la section « Reprise des opérations du système » plus bas dans ce chapitre pour apprendre comment relancer le système.

• Mode Save-to-Disk (Sauvegarde sur disque)

Le fonctionnement du système est suspendu. Toutes les fonctions système sont désactivées afin d’économiser l’énergie. Les données actives des programmes qui étaient en cours d’exécution lorsque le fonctionnement du système a été suspendu sont enregistrées sur le disque dur. Le système ne répond plus au stylet, ni aux autres formes d’entrée de données. Reportez-vous à la section « Reprise des opérations du système » plus bas dans ce chapitre pour apprendre comment relancer le système.

• État Off (Arrêt)

Toutes les fonctions système sont désactivées afin d’économiser l’énergie. Le système ne répond plus au stylet, ni aux autres formes d’entrée de données. Le système démarre lorsqu’il est remis sous tension.

Remarque : Le système consomme la même quantité d’énergie qu’il soit en mode Save-to-Disk

(Sauvegarde sur disque) ou à l’état Off (Arrêt).

Votre système peut être configuré de manière à passer automatiquement à l’un de ces états après une certaine période d’inactivité pour économiser l’énergie de la batterie.

Lorsque vous devez utiliser la tablette Stylistic LT P-600, vous pouvez modifier l’état actuel du système de différentes manières, selon l’état dans lequel le système se trouve. Pour déterminer l’état actuel du système, regardez le témoin d’alimentation dans l’affichage d’état. Le Tableau 2-1, « Modification des états du système », à la page 14 indique les divers états du système représentés par le témoin d’alimentation et il vous indique comment modifier l’état actuel du système.

Tablette Stylistic LT P-600 - Chapitre II

Tableau 2-1 Modification des états du système

Aspect du témoin

d’alimentation

Témoin d’alimentation affiché en continu

Témoin d’alimentation clignotant

Témoin d’alimentation non affiché

État actuel

État On (Sous tension) ou État Idle (Attente)

Suspend-to-RAM (Sauvegarde en

†

RAM) ou Standby

État Off (Arrêt) ou Save-to-Disk (Sauvegarde

sur disque)

†

Pour modifier l’état

Pour éteindre le système, mettez-le hors tension à l’aide du menu Démarrer.

Pour passer en mode Suspend-to-RAM (Sauvegarde en RAM) ou Save-to-Disk

(Sauvegarde sur disque) opérations à l’aide d’un interrupteur matériel ou d’un arrêt logiciel.

Pour remettre en marche le système (état On), relancez les opérations en appuyant sur le bouton Suspend/Resume (Suspendre/ Reprendre).

Pour mettre le système hors tension (état Off), relancez les opérations en appuyant sur le bouton Suspend/Resume (Suspendre/ Reprendre) puis arrêtez le système.

Pour remettre en marche le système (état On), mettez le système sous tension ou relancez-le en appuyant sur le bouton Suspend/Resume (Suspendre/Reprendre).

†

, suspendez les

Les informations contenues dans le Tableau 2-1, « Modification des états du système », à la page 14 sont données pour vous aider à comprendre dans quels états votre système peut passer à partir de son état actuel. Reportez-vous aux procédures de démarrage et d’arrêt du système et aux procédures d’interruption et de reprise de son fonctionnement qui sont données dans la suite de ce chapitre.

†

Votre système peut être configuré pour utiliser soit le mode Suspend-to-RAM (Sauvegarde en RAM), soit le mode Save-to-Disk (Sauvegarde sur disque).

Mise sous tension de la tablette 1

Suivez la procédure décrite ci-dessous pour démarrer la tablette Stylistic LT P-600. Avant de commencer, assurez-vous que le système est hors tension (état Off). Pour ce faire, observez l’affichage d’état. Si le témoin d’alimentation n’apparaît pas dans l’affichage d’état, le système est hors tension ou en mode Save-to-Disk (Sauvegarde sur disque) et vous pouvez exécuter cette procédure sans risque. Si le témoin d’alimentation est allumé (soit clignotant, soit en continu), n’exécutez pas cette procédure. Reportez-vous à la section « États du système » plus haut dans ce chapitre pour obtenir une description détaillée des modes de fonctionnement symbolisés par le témoin d’alimentation.

1. Assurez-vous que la batterie de votre tablette est suffisamment chargée ou connectez-la à une

alimentation extérieure à l’aide de l’adaptateur secteur ou de l’alimentation allume-cigares de la tablette. Reportez-vous à la section « Affichage d’état » du chapitre 1 pour voir comment déterminer le pourcentage de charge à l’aide de l’icône jauge de batterie de la barre d’état.

2. Appuyez sur le bouton Suspend/Resume pour démarrer le système.

Une fois que vous avez initialisé le système, celui-ci démarre le système d’exploitation qui est installé

sur le disque dur. Une fois le système d’exploitation lancé, vous pouvez utiliser la tablette.

Utilisation de la Stylistic LT P-600

Arrêt du système 1

Procédez comme suit pour arrêter et mettre hors tension votre tablette :

Remarque : Utilisez toujours la procédure suivante, à moins que votre système ne soit bloqué et qu’il

n’autorise pas l’arrêt normal. Si vous devez mettre le système hors tension lorsqu’il est bloqué, appuyez sur le bouton Shut Off. N’utilisez pas le bouton Shut Off comme moyen normal de mise hors tension du système ; l’utilisation de ce bouton fait perdre toutes les données actives.

1. Si les opérations avaient été suspendues, relancez le système. Reportez-vous au Tableau 2-1 et à la section « Reprendre les opérations du système » dans la suite de ce chapitre pour obtenir des détails supplémentaires.

2. Enregistrez votre travail et fermez tous les programmes en cours d’exécution.

3. Choisissez Arrêter dans le menu de démarrage de Windows et exécutez la commande d’arrêt. Le système est alors à l’état Off (Arrêt).

Suspension des opérations du système 1

La tablette Stylistic LT P-600 vous permet de suspendre les opérations système sans fermer les applications ni quitter le système d’exploitation. Servez-vous de cette fonction pour économiser la batterie quand il n’est pas pratique d’arrêter le système ou lorsqu’il est nécessaire de remplacer la batterie.

Pour suspendre les opérations du système :

1. Appuyez sur le bouton Suspend/Resume (Suspendre/Reprendre) ou activez la commande de veille de votre système d’exploitation ou programme d’économie d’énergie. (Si votre système est configuré pour suspendre les opérations en passant en mode Save-to-Disk (Sauvegarde sur disque), expliqué plus loin dans la présente procédure, un message s’affiche pendant que vos données sont enregistrées sur le disque dur).

ATTENTION

Pour remplacer le bloc batterie, attendez que le système soit hors tension ou que les opérations du système soient suspendues et que le témoin d’alimentation clignote avant d’enlever le bloc. Sinon, vous risquez de perdre les données non enregistrées.

Selon la configuration de votre système, le témoin d’alimentation clignote (Suspend-to-RAM (Sauvegarde en RAM)) ou n’est pas affiché (Save-to-Disk (Sauvegarde sur disque)) lorsque les opérations du système sont suspendues. À ce moment, les programmes en cours d’exécution sont arrêtés, les données actives sont sauvegardées et le système passe dans l’un des deux modes à faible consommation d’énergie, ou modes de suspension, comme il est expliqué dans les paragraphes qui suivent.

2. Observez le témoin d’alimentation de l’affichage d’état pour déterminer le mode de suspension utilisé par votre système.

• Le témoin d’alimentation clignote : mode Suspend-to-RAM (Sauvegarde en RAM)

Dans ce mode, les données actives sont sauvegardées en maintenant la mémoire RAM sous tension tandis que la plupart des autres éléments du système sont mis hors tension. L’icône jauge de batterie de l’affichage d’état indique le niveau de charge de la batterie.

• Le témoin d’alimentation n’est pas affiché : mode Save-to-Disk (Sauvegarde sur disque)

Dans ce mode, les données actives sont enregistrées sur le disque dur et la consommation d’énergie est la même qu’à l’état Arrêt. Lorsque le système est en mode de sauvegarde sur disque, l’icône jauge de batterie n’est pas visible dans l’affichage d’état. Dans ce mode, il n’y a aucun risque de perte de données en cas d’interruption de l’alimentation batterie.

Tablette Stylistic LT P-600 - Chapitre II

Si vous avez effectué correctement cette procédure, les opérations du système sont maintenant suspendues. Reportez-vous à la section « Reprise des opérations du système » plus bas dans ce chapitre pour relancer le système. En outre, notez ce qui suit concernant la suspension des opérations du système :

ATTENTION

• Si la batterie se décharge complètement pendant que le système est en mode Suspend-to-RAM, des données peuvent être perdues. Si le système doit rester en mode Suspend-to-RAM pendant une durée prolongée, assurez-vous qu’une batterie totalement chargée est installée.

• Le système est alimenté par une batterie de sauvegarde pendant cinq minutes environ lors du remplacement de la batterie principale. Remplacez la batterie rapidement ou utilisez l’adaptateur secteur pendant cette opération.

• Vous pouvez retirer le bloc batterie lorsque le système est en mode Suspend-to-RAM (Sauvegarde en RAM) ou Save-to-Disk (Sauvegarde sur disque) pour installer un bloc batterie chargé. Pour éviter la perte de données non sauvegardées, attendez la suspension des opérations du système avant d’enlever le bloc batterie.

• Vot re sy stème peut être configuré pour suspendre les opérations automatiquement après une certaine période d’inactivité.

• Vot re sy stème peut être configuré pour passer automatiquement en mode Save-to-Disk (Sauvegarde sur disque) après une certaine période en mode Suspend-to-RAM (Sauvegarde en RAM).

• Le système consomme une petite quantité d’énergie de la batterie quand il est en mode Suspendto-RAM (Sauvegarde en RAM). La batterie finira donc par se décharger complètement.

Remarque : Si vous prévoyez de ne pas utiliser votre tablette pendant une période prolongée, mettez-la

hors tension plutôt que d’utiliser le mode Suspend-to-RAM (Sauvegarde en RAM)

• Si la charge du bloc batterie atteint le niveau bas d’alerte alors que le système fonctionne, des signaux sonores intermittents se produisent. Si ceci se produit, suspendez les opérations, mettez la tablette hors tension ou connectez-la à une alimentation extérieure, en utilisant l’adaptateur secteur par exemple.

• Si la batterie atteint le niveau critique de charge alors que le système fonctionne, ce dernier bascule d’office en un mode présélectionné (Suspend-to-RAM (Sauvegarde en RAM) ou Save-to-Disk (Sauvegarde sur disque)). Si ceci se produit, vous devez installer un bloc batterie chargé ou connecter la tablette à une alimentation extérieure appropriée, l’adaptateur secteur par exemple, avant de pouvoir reprendre les opérations. Si la batterie atteint le niveau critique de charge alors que le système

est déjà en

mode Suspend-to-RAM (Sauvegarde en RAM), le système reste dans ce

mode jusqu’à ce que l’alimentation soit restaurée ou que la charge soit totalement dissipée.

• Le fait de suspendre les opérations suspend les transmissions de données ; certains programmes peuvent donc empêcher le système de suspendre ses opérations afin de prévenir un tel type d’interruption.

• L’action de suspension du bouton Suspend/Resume (Suspendre/Reprendre) peut être désactivée pour éviter une interruption accidentelle. Si c’est le cas, le fait d’appuyer sur ce bouton ne suspendra pas les opérations comme décrit ici. Le mode suspension ne peut alors être obtenu qu’à l’aide du logiciel système. Contactez votre service d’assistance clients ou votre revendeur si cette configuration de votre tablette ne vous convient pas.

• Si votre tablette est équipée d’une carte PC qui vous permet de vous connecter à un réseau fixe ou sans fil, vous pouvez être déconnecté de ce réseau après une certaine période d’inactivité lorsque les opérations du système sont suspendues. Contactez l’administrateur réseau ou le service d’assistance clients pour obtenir des informations détaillées sur les paramètres de déconnexion de votre réseau.

Utilisation de la Stylistic LT P-600

Reprise des opérations du système 1

Pour reprendre les opérations, que ce soit à partir du mode Suspend-to-RAM (Sauvegarde en RAM) ou du mode Save-to-Disk (Sauvegarde sur disque), appuyez sur le bouton Suspend/Resume (Suspendre/Reprendre).

•À partir du mode Suspend-to-RAM (Sauvegarde en RAM) Les voyants d’état indiquent que l’état du système change. Le retour du système à l’état On (Sous tension) et la reprise de ses opérations peuvent prendre jusqu’à une minute. Notez que l’écran s’allume un peu avant que le stylet ne s’active en raison des séquences de mise sous tension respectées par le système.

•À partir du mode Save-to-Disk (Sauvegarde sur disque) Les données actives sont lues sur le disque dur et le système repasse à l’état On après une courte période.

Notez que l’alimentation de plusieurs éléments du système doit être restaurée avant la reprise des opérations. Laissez aux opérations le temps de reprendre avant d’essayer d’utiliser la tablette. Si votre système est en mode Save-to-Disk (Sauvegarde sur disque), les opérations mettront un peu plus longtemps à reprendre que s’il est en mode Suspend-to-RAM (Sauvegarde en RAM). Ce délai supplémentaire est nécessaire pour lire les données à partir du disque dur.

• Utilisez la tablette de la façon habituelle une fois que les opérations du système ont repris.

Tous les programmes reprennent au point où ils en étaient lors de la suspension des opérations.

Utilisation des touches rapides 1

Les pavés de réglage comportent plusieurs « touches » réagissant au stylet qui sont situées à droite de l’écran et que vous pouvez utiliser pour modifier divers paramètres. Ces touches vous permettent d’effectuer les actions suivantes :

• Régler les paramètres de l’affichage et du haut-parleur

• Invoquer un bouton droit de souris

• Invoquer la fonction de Hovering

• Utiliser comme un pavé numérique

• Utiliser comme touche de verrouillage numérique

Pour utiliser une touche rapide, tapez directement dessus avec le stylet. Vous pouvez également maintenir appuyée la pointe du stylet sur les touches Volume et Luminosité pour répéter automatiquement la fonction de la touche. L’emplacement de chaque touche rapide est indiqué à la Tableau 2-1, « Zone de touches rapides de la tablette Stylistic », à la page 18.

Tablette Stylistic LT P-600 - Chapitre II

Touche d’affichage

Touche

d’échappement

Touche

du bouton

droit de

souris

Touches de

luminosité

ESC

7 456

123 0

SPACE

Touche de

BSTAB

verrouillage numérique

Touches du curseur

Touches numériques

Touche Hovering

Touches du haut-parleur

Figure 2-1 Zone de touches rapides de la tablette Stylistic

Vous trouverez ci-dessous un résumé de la fonction de chaque touche rapide.

Remarque : Les codes clavier équivalents sont inclus pour les fonctions qui en comportent. Vous

pouvez les utiliser quand un clavier est connecté.

Tableau 2-2 Touches rapides

Icône Nom Description

Échappement Se comporte de la même manière que la touche

ESC

Affichage Chaque fois que vous tapez sur la touche

Verrouillage numérique Agit de la même manière que la touche Verr. num.

[Echap] d’un clavier ordinaire.

Périphérique d’affichage, un périphérique d’affichage est allumé dans l’ordre suivant : Écran LCD -> Affichage externe -> Écran LCD et affichage externe ensemble -> Écran LCD... La vidéo externe est accessible à partir de la station d’accueil.

d’un clavier ordinaire (Le verrouillage est désactivé par défaut).

Utilisation de la Stylistic LT P-600

Tableau 2-2 Touches rapides

Icône Nom Description

Commande curseur Agit de la même manière que les touches curseur

d’un clavier ordinaire (haut, bas, gauche et droite).

Pavé numérique Agit de la même manière que le pavé numérique

BSTAB

998877

d’un clavier. (Notez que « BS » correspond à la touche de retour arrière)

654 321

SPACE

Bouton droit de la souris

Change la fonction du stylet de l’émulation du bouton gauche de la souris à l’émulation du bouton droit ; ceci ne s’applique qu’à une seule action du stylet après l’utilisation de la touche rapide.

Hovering du stylet Active et désactive le mode Hovering. Le témoin

d’état Hovering reste au vert tant que le mode Hovering est activé. Reportez-vous à la section intitulée « Utilisation du mode Hovering » de ce chapitre pour des informations supplémentaires.

Baisser le volume Réduit le volume du haut-parleur.

Augmenter le volume Augmente le volume du haut-parleur.

Silence Active et désactive le haut-parleur.

Luminosité plus faible Diminue la luminosité de l’éclairage de l’écran.

Les modifications du niveau de luminosité peuvent être suivies à l’aide d’un témoin sur l’écran.

Luminosité plus forte Augmente la luminosité de l’éclairage de l’écran. Les

modifications du niveau de luminosité peuvent être suivies à l’aide d’un témoin sur l’écran.

Tablette Stylistic LT P-600 - Chapitre II

Utilisation du stylet 1

Vous pouvez utiliser le stylet Stylistic LT P-600 pour générer et capturer de « l’encre » électronique, pour sélectionner des objets et pour naviguer dans les programmes de la tablette. Le stylet se comporte comme une souris à deux boutons lorsqu’il est utilisé conjointement avec la touche rapide d’émulation du bouton droit de la souris. Les applications qui comportent des fonctions de reconnaissance de l’écriture vous permettent d’écrire directement sur l’écran avec le stylet. Elles transforment ensuite votre texte en entrée de style clavier.

ATTENTION

• Assurez-vous que l’écran de la tablette porte un protège-écran avant d’utiliser le stylet. La garantie ne s’applique pas aux rayures d’un écran dépourvu de protège-écran.

• Utilisez uniquement le stylet fourni avec la tablette. N’utilis ez jam ais d’autres stylets, non conçus pour la tablette Stylistic LT P-600.

Pour basculer entre l’utilisation du stylet comme instrument d’écriture et comme souris, cliquez sur la petite icône en forme de stylet sur la barre d’état système en bas à droite de l’écran.

Vous trouverez ci-après quelques conseils pour utiliser le stylet comme la souris à deux boutons d’un ordinateur de bureau.

• Pour sélectionner un objet, touchez une fois avec la pointe du stylet l’objet en question. Ceci a le

même effet que de cliquer une fois avec le bouton gauche de la souris.

• Pour « double-cliquer », touchez deux fois rapidement l’objet choisi.

• Pour effectuer un « clic du bouton droit de la souris », touchez une fois avec la pointe du stylet la

touche rapide d’émulation du bouton droit, puis touchez une fois l’écran. Pour effectuer un « double-clic du bouton droit de la souris », touchez une fois avec la pointe du stylet la touche rapide d’émulation du bouton droit, puis touchez deux fois sur l’écran.

• Pour déplacer ou « faire glisser » un objet sur l’écran, placez la pointe du stylet directement sur

l’objet puis déplacez le stylet en maintenant la pointe au contact de l’écran.

Étalonnage du stylet 1

L’étalonnage du stylet consiste à ajuster la position du curseur sur l’écran par rapport à celle de la pointe du stylet. Vous devez étalonner le stylet pour réduire l’erreur de distance provenant de la différence entre l’endroit où le stylet touche effectivement l’écran et l’endroit où le système « pense » que le stylet touche l’écran. Si l’objet que vous voulez appeler ne s’affiche pas sous la pointe du stylet lorsque vous utilisez ce dernier, vous devez étalonner le stylet.

L’étalonnage du stylet peut être nécessaire dans les situations suivantes :

• Le stylet est utilisé pour la première fois.

• L’utilisateur précédent de la tablette Stylistic LT P-600 écrit de l’autre main ou tient le stylet sous un angle différent.

• La tablette a été utilisée pendant un certain temps sans que le stylet soit réétalonné.

• L’image système d’origine a été restaurée.

Utilisation de la Stylistic LT P-600

Pour étalonner le stylet 1

1. Ouvrez le Panneau de configuration dans le menu Démarrer/Paramètres et touchez deux fois l’icône Pen Configuration (Configuration du stylet). Sélectionnez l’onglet Calibration (Étalonnage), puis cliquez sur Pen Calibration (Étalonnage du stylet).

2. Placez la tablette Stylistic LT P-600 comme vous le faites habituellement quand vous l’utilisez. Assurez-vous que vous tenez le stylet avec le même angle que d’habitude. Touchez l’écran uniquement avec la pointe du stylet ; l’étalonnage peut être erroné si vous touchez l’écran du doigt ou de la main au cours de cette procédure.

3. Réalisez l’étalonnage en suivant les instructions qui apparaissent à l’écran. L’utilitaire d’étalonnage affiche une cible successivement dans chacun des quatre coins de l’écran. En tenant toujours le stylet comme vous le faites normalement, tapez de manière aussi précise que possible sur le centre de chaque cible qui s’affiche.

Une boîte de dialogue apparaît lorsque vous avez touché la dernière des quatre cibles. Touchez l’écran dans les 20 secondes qui suivent si vous voulez enregistrer les nouveaux paramètres d’étalonnage. Si vous ne touchez pas l’écran avant la fin de cette période de 20 secondes, les paramètres d’étalonnage par défaut sont utilisés.

4. Lorsque la fenêtre Verify New Pen Calibration Settings (Vérification des nouveaux paramètres d’étalonnage du stylet) apparaît, passez à l’une des étapes suivantes :

• Si vous estimez avoir touché précisément le centre des cibles, touchez Yes (Oui). L’étalonnage que vous avez effectué à l’étape 3 est accepté.

• Si vous ne voulez pas conserver le nouvel étalonnage, touchez No (Non).

• Si vous voulez refaire l’étalonnage, touchez Recalibrate (Réétalonner). Les instructions d’étalonnage s’affichent alors à nouveau.

Si vous avez réussi à exécuter la procédure décrite ci-dessus, votre stylet est étalonné et vous pouvez vous en servir de la manière habituelle.

Remplacement du stylet 1

À l’usage, la pointe du stylet peut s’user ou amasser des particules abrasives capables de rayer l’écran. Une pointe endommagée ou usée risque de ne pas se déplacer librement et l’utilisation du stylet peut avoir alors des résultats imprévisibles. Si votre stylet présente ce genre de problèmes, prenez contact avec votre revendeur pour le remplacer.

Utilisation du mode Hovering 1

La sélection de l’icône Hovering du stylet sur le clavier de la tablette Stylistic LT P-600 vous assure un meilleur contrôle du curseur. Lorsque l’option Hovering est activée, le curseur peut être placé sur une icône sans l’activer. C’est très utile lorsque vous effectuez des procédures qui exigent un positionnement exact du curseur, simulation de passage de la souris, sélection d’une petite icône ou démarrage d’une session de coloriage, par exemple.

• Pour activer le mode Hovering, tapez sur l’icône Hovering du stylet sur le clavier. Le voyant du témoin d’état de Hovering devient vert lorsque le mode Hovering est sélectionné.

• Pour désactiver le mode Hovering, tapez de nouveau sur l’icône Hovering du stylet. Le voyant du témoin d’état de Hovering est éteint lorsque le mode Hovering n’est pas sélectionné.

Tablette Stylistic LT P-600 - Chapitre II

Chargement du bloc batt erie 1

Le bloc batterie Stylistic LT P-600 peut être chargé quand il est installé dans la tablette.

Pour cela :

1. Connectez un adaptateur secteur au connecteur d’alimentation en courant continu de la tablette. L’icône alimentation en courant continu apparaît dans l’affichage d’état. Si le niveau de charge de la batterie est inférieur à 90 %, la batterie se met en charge et l’icône de chargement apparaît dans l’affichage d’état. Si le niveau de charge est supérieur ou égal à 90 % lorsque vous connectez la source d’alimentation en courant continu, la batterie ne se met pas en charge, ce qui évite les surcharges.

2. Observez l’icône jauge de batterie dans l’affichage d’état pour déterminer le pourcentage de charge du bloc batterie. Reportez-vous à la section « Affichage d’état » du chapitre 1 de ce manuel qui décrit l’icône jauge de batterie.

Tant que l’alimentation en courant continu

reste connectée

à la tablette, la charge se poursuit jusqu’à ce que le niveau de charge du bloc batterie atteigne 100 %. Les temps de charge qui sont indiqués au Tableau 2-3, « Temps de charge de la batterie », à la page 22 correspondent à la charge d’une batterie complètement vide qui se recharge soit quand la tablette fonctionne, soit quand elle ne fonctionne pas.

Tableau 2-3 Temps de charge de la batterie

Charge du bloc batterie

Niveau atteint

90 % 3 heures 6 heures*

100 % 4 heures 8 heures*

Temps de charge approximatif

(tablette ne fonctionne pas)

Temps de charge approximatif

(tablette fonctionne)

* Le temps de charge réel dépend des applications utilisées.

Veuillez également noter les points suivants lorsque vous chargez la batterie :

• Vous pouvez utiliser le système, suspendre les opérations ou arrêter et mettre la tablette hors tension sans suspendre la charge de la batterie. Cependant, l’utilisation de la tablette alors que la batterie est en charge ralentit le rythme de la charge, comme le fait apparaître le Tableau 2-3, « Temps de charge de la batterie », à la page 22.

• Comme indiqué dans la procédure ci-dessus, le système ne met pas la batterie en charge si le niveau de charge est supérieur ou égal à 90 % au moment où la tablette est connectée à une source externe d’alimentation en courant continu (ceci afin d’éviter les surcharges).

• Le bloc batterie Stylistic LT P-600 utilise des éléments au lithium-ion qui n’ont pas « d’effet mémoire ». Vous n’avez donc pas besoin de décharger complètement la batterie avant de la mettre en charge.

Utilisation de la Stylistic LT P-600

Extraction et installation du bloc batterie 1

Le bloc batterie peut être retiré de la tablette et remplacé par une batterie chargée. La batterie vide peut alors être rechargée à l’aide d’un chargeur externe, si vous en avec un. Pour retirer le bloc batterie de la tablette :

1. Choisissez l’une des options suivantes :

• Si vous disposez d’un bloc batterie chargé, vous pouvez suspendre le fonctionnement du système. Une batterie de « sauvegarde » intégrée maintient le système en mode Suspend-toRAM (Sauvegarde en RAM) pendant 5 minutes environ lors du retrait du bloc batterie. Ceci vous donne le temps d’installer un bloc batterie chargé.

• Si vous ne disposez pas de bloc batterie chargé, enregistrez votre travail et fermez tous les programmes en cours, puis mettez le système hors tension ou en mode Save-to-Disk (Sauvegarde sur disque).

• Connectez une source extérieure d’alimentation secteur/courant continu.

2. Faites glisser le bouton à ressort de libération de la batterie dans la direction indiquée à la Figure 2-2.

3. Tout en maintenant le bouton, faites glisser le bloc batterie en le retirant du haut de la tablette comme indiqué à la Figure 2-2.

Si vous utilisez un chargeur de batterie externe, reportez-vous aux instructions d’utilisation fournies avec cet appareil.

Pour installer le bloc batterie :

Orientez le bloc batterie de sorte que les rainures qu’il comporte sur les côtés soient alignées avec les glissières qui se trouvent à l’intérieur du plateau de batterie. Faites glisser le bloc batterie dans le plateau et appuyez fermement jusqu’à ce qu’il soit bien calé. Lorsque le bloc est correctement disposé, le loquet de libération de la batterie le verrouille automatiquement en place.

Une fois le bloc batterie installé, vous pouvez reprendre les opérations ou faire démarrer le système et l’utiliser de la manière habituelle.

Bouton de libération

Bloc batterie

de la batterie

Figure 2-2 Extraction du bloc batterie

Tablette Stylistic LT P-600 - Chapitre II

Conseils pour réduire la consommation d’énergie de la batterie 1

Vous pouvez prolonger l’autonomie de votre batterie en réduisant la consommation d’énergie. En utilisation normale avec la plupart des applications, un bloc batterie entièrement chargé peut faire fonctionner le système pendant 2,5 heures environ*. Cette durée peut varier en fonction des applications que vous faites tourner et de la configuration du système. Voici quelques suggestions qui vous permettront d’économiser l’énergie de votre batterie :

• Dans la mesure du possible, utilisez une source d’alimentation extérieure telle que l’adaptateur secteur pour alimenter le système.

• Suspendez les opérations si vous envisagez de ne pas utiliser votre système pendant un certain temps.

• Arrêtez le système si vous ne devez pas l’utiliser pendant une période prolongée.

• Utilisez des délais de gestion d’énergie (accessibles à partir de la configuration BIOS) qui vous aideront à économiser l’énergie de façon automatique. Prenez contact avec votre revendeur avant de modifier le BIOS.

* La durée de vie de la batterie dépend d’un certain nombre de facteurs : le système d’exploitation,

le type d’alimentation et les applications ou les périphériques utilisés.

Fonctionnement de la batterie de sauvegarde 1

Lorsqu’il est installé dans la tablette, le bloc batterie alimente en électricité certains éléments du système, même lorsque celui-ci est éteint. Lorsque le bloc batterie est retiré, ces éléments sont alimentés par une batterie de « sauvegarde » intégrée à la tablette.

La batterie de sauvegarde n’est pas conçue pour une utilisation prolongée (elle n’entretient le système suspendu que pendant cinq à dix minutes). Pour entretenir correctement la batterie de sauvegarde, vous devez respecter les points suivants :

Remarque : La tablette est livrée avec une batterie de sauvegarde déchargée.

• Pour éviter de décharger totalement la batterie de sauvegarde, stockez toujours la tablette avec un bloc batterie chargé.

• Si la batterie de sauvegarde se décharge totalement, il lui faut environ 11 heures pour se recharger complètement.

• La batterie de sauvegarde se recharge à partir de l’adaptateur secteur lorsque celui-ci est connecté, que le système soit allumé ou éteint (états On ou Off) ou qu’il soit en mode Suspend. Elle ne se charge à partir du bloc batterie que lorsque le système est à l’état On (Sous tension).

Utilisation de la Stylistic LT P-600

Connexion du modem 1

POINTS

• Les vitesses effectives sur les lignes de téléphones sont variables et sont inférieures 56Kbit/s du fait des réglementations et des conditions de ligne. Les modems internes sur toutes les tablettes Fujitsu de Fujitsu PC Corporation ne sont homologués pour une utilisation avec les systèmes téléphoniques d’un certain nombre de pays, y compris les États-Unis et le Canada. Pour une liste complète des pays homologués, visitez www.fujitsupc.com/modems.

• La partie réseau local du module interne réseau local/modem ne peut être utilisée que lorsque la tablette est utilisée dans la mini station d’accueil optionnelle : il n’existe pas de port réseau local sur la tablette proprement dite.

La tablette Stylistic LT P-600 accepte une fiche téléphonique RJ-11 standard. Connectez la fiche dans la prise pour modem située sur le côté droit de la tablette, à gauche de la prise d’alimentation en courant continu (voir la Figure 1-1). La fiche téléphonique peut être installée que la tablette soit sous tension ou non.

Si vous avez besoin d’aide pour configurer le modem ou le réseau local de la tablette Stylistic LT P-600, contactez votre service d’assistance clients ou votre revendeur.

Connecteur de carte P C 1

Le connecteur de carte PC de la tablette Stylistic LT P-600 vous permet d’installer une carte CardBus PCMCIA de type II.

Pour installer une carte PC, placez vers le haut le côté portant une flèche (la flèche dessinée sur la carte doit être visible lorsque vous regardez l’écran de la tablette). Faites glisser la carte dans le connecteur de carte PC et enfoncez-la fermement pour qu’elle se place correctement.

Si vous avez besoin d’aide pour installer une carte PCMCIA dans votre tablette Stylistic LT P-600, contactez votre service d’assistance clients ou le revendeur.

Tablette Stylistic LT P-600 - Chapitre II

Connecteur Compact Fl ash 1

Le connecteur de mémoire Compact Flash vous permet d’ajouter un module flash (carte CF) pour disposer d’un moyen compact et amovible de stockage des données.

Pour installer un module Compact Flash,

1. Appuyez sur le bouton d’éjection de la carte Compact Flash pour retirer l’insert plastique (voir la Figure 2-3). L’appui sur le bouton fait sortir l’insert du système. Mettez l’insert de côté. Il doit être installé à chaque fois qu’un module Compact Flash n’est pas installé afin d’éviter que des corps étrangers n’endommagent le connecteur.

2. La flèche dessinée sur l’étiquette du module étant placée vers le haut, insérez le module Compact Flash dans le connecteur et enfoncez-le jusqu’à ce qu’il soit fermement installé.

Connecteur Compact F lash

Bouton d’éjection de la carte Compact Flash

Carte Compact Flash

Figure 2-3 Installation d’un module Compact Flash

Pour retirer un module Compact Flash,

1. Appuyez sur le bouton d’éjection de la carte Compact Flash pour retirer le module Compact Flash (voir la Figure 2-3). L’appui sur le bouton fait sortir le module du système.

2. Retirez le module Compact Flash du connecteur.

3. Si un autre module Compact Flash n’est pas installé, remettez en place l’insert qui a été enlevé ci-dessus.

Utilisation de la Stylistic LT P-600

Modification du BIOS 1

Le BIOS (Basic Input-Output System) de votre tablette contient un programme et un ensemble de paramètres par défaut enregistrés en mémoire ROM qui vérifient et font fonctionner votre tablette lorsque vous la mettez sous tension jusqu’à ce le système d’exploitation installé soit chargé depuis le disque dur.

L’utilitaire Setup du BIOS est un programme qui permet de modifier les paramètres du BIOS de votre système. L’application Setup du BIOS est enregistrée dans la mémoire CMOS du système. L’utilitaire Setup du BIOS configure les paramètres de contrôles des périphériques (tels que la modification des adresses E/S et des périphériques de démarrage) et les paramètres de sécurité des données du système tels que les mots de passe.

Démarrage du Setup du BIOS 1

Pour démarrer le Setup du BIOS,

1. Arrêtez votre ordinateur s’il est sous tension.

2. Démarrez votre système. Lorsque le message suivant apparaît,

<F2>, Double tap the pen+: BIOS Setup

tapez deux fois avec le stylet sur l’écran ou appuyez sur F2 sur votre clavier externe.

3. Le système démarre le Setup du BIOS et le menu principal du Setup du BIOS est affiché. Notez

que le système peut être configuré pour démarrer sans afficher le message ci-dessus. Si c’est le cas, vous devez connecter un clavier externe et maintenir la touche F2 appuyée pendant que vous démarrez le système jusqu’à l’affichage de l’écran du Setup du BIOS.

Une fois le Setup du BIOS démarré, vous pouvez l’utiliser pour modifier les paramètres du BIOS de votre système. Utilisez les informations en bas de l’écran pour naviguer dans les différents écrans.

Tablette Stylistic LT P-600 - Chapitre II

Fujitsu Stylistic LT P-600, FPC1701ATS, FPC1701AVS User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
