Fujitsu AH552M53B2RU, AH552M55B2RU User Manual

Download

Руководствопоэксплуатации

LIFEBOOK AH552 / SL

System

Поздравляем Вас с приобрет

продукта компании Fujitsu.

ением инновационного

Актуальную информацию о наших изделиях, советы и рекомендации, а также обновления программного обеспечения вы найдете в Интернете на сайте: "

Автоматические обновления драйверов можно получить на сайте:

http://support.ts.fujitsu.com/download"

При возникновении технических вопросов просим Вас обратиться:

• на нашу горячую линию/систему интерактивной помощи Service Desk (смотрите список "Service Desk" или в Интернете на сайте:

http://support.ts.fujitsu.com/contact/servicedesk")

• к вашему дилеру

• вмагазин, в котором вы приобрели устройство

Желаем, чтобы Ваша новая система Fujitsu принесла Вам много радости!

http://fujitsu.com/fts/ "

Опубликовано

Fujitsu Tec Mies-van-der-Rohe-Straße 8 80807 M ünchen, Germany

Контакты

Авторское право

©Fujitsu

Дата публикации

11/2012

hnology Solutions GmbH

ttp://fujitsu.com/fts/

Technology Solutions GmbH 2012. Мы сохраняем за собой все права.

№ зак аза: A26391-K347- Z320-2-5619, издание 1

LIFEBOOK AH552 / SL

Руководствопоэксплуатации

Использование передовых технологий 7

Порты и элементы управления 9

Важные указания 12

Первое включение Вашего устройства 16

Работасноутбуком 20

Защитные функции 38

Подключение внешних устройств 43

Монтаж и демонтаж компонент в случае оказания сервисных услуг 48

Настройки в BIOS-Setup-Utility 57

Решение проблем и советы 60

Teхнические данные 68

Указания изготовителя 69

Указатель 75

Примечание

Примечания к описанию продукта соответствуют критериям дизайна компании Fujitsu и приводятся для сравнения. По причине множества факторов фактические результаты могут отличаться. Мы оставляем за собой право на внесение изменений втехническиеданныебезуведомления. Компания Fujitsu не несёт ответственности за технические или редакционные ошибки / упущения.

Товар ные зна ки

Fujitsu, логотип Fujitsu и LIFEBOOK являются зарегистрированными товарными знаками компании Fujitsu Limited или её дочерних компаний в Соединенных Штатах Америки и других странах.

Microsoft и Windows являются товарными знаками / зарегистрированными товарными знаками корпорации Майкрософт в Соединенных Штатах Америки и/или в других странах.

Adobe Reader – товарный знак компании Adobe Systems Incorporated.

Sony и Memory Stick являются товарными знаками компании Sony Electronics, Inc.

Произведено по лицензии DTS Licensing Limited. DTS и символ являются зарегистрированными товарными знаками &DTSBoostявляется товарным знаком компании DTS, Inc. Продукт включает в себя программное обеспечение.©DTS,Inc.Мы сохраняем за собой все права.

Все прочие упоминаемые здесь товарные знаки являются собственностью соответствующих владельцев.

Авторское право (Copyright)

Без предварительного письменного разрешения компании Fujitsu запрещается копировать, воспроизводить или переводить любую часть данной публикации.

Без письменного разрешения компании Fujitsu запрещается сохранять или пересылать в электронном виде любую часть данной публикации.

Содержание

Использование передовых технологий .............................................. 7

Дальнейшая информация .............................................................. 7

Усл овн ы е о боз начен ия ................................................................. 8

Порты и элементы управления ....................................................... 9

Важные указания ..................................................................... 12

Указания по технике безопасности ...................................................... 12

Дополнительные указания по технике безопасности для устройств с

радиокомпонентами .................................................................... 13

Энергосбережение ..................................................................... 13

Энергосбережение в операционной системе Windows ............................... 13

С ноутбуком в дорогу .................................................................. 13

Перед отъездом ................................................................... 14

Транспортировка ноутбука .......................................................... 14

Чистка ноутбука ........................................................................ 15

Первое включение Вашего устройства ............................................... 16

Распаковка и проверка устройства ..................................................... 16

Выбор места установки ................................................................ 17

Подключение сетевого адаптера ....................................................... 18

Первое включение устройства .......................................................... 19

Работа с ноутбуком .................................................................. 20

Индикаторы состояния ................................................................. 20

Включение ноутбука ................................................................... 22

Выключение ноутбука .................................................................. 22

Клавиатура ............................................................................ 23

Отдельный блок цифровых клавиш ................................................. 25

Сочетания клавиш ................................................................. 25

Настройки страны и клавиатуры .................................................... 27

Сенсорная панель и ее клавиши ....................................................... 27

Перемещение курсора ............................................................. 28

Выбор объекта ..................................................................... 28

Выполнение команды .............................................................. 28

Перемещение объекта ............................................................. 28

Включение и выключение сенсорной панели ........................................ 28

Жидкокристаллический дисплей ........................................................ 29

Веб-камера ............................................................................ 30

Аккумулятор ........................................................................... 30

Зарядка аккумулятора, уход за ним и техническое обслуживание .................... 31

Оптический дисковод .................................................................. 31

Обращение с носителями данных ................................................... 31

Индикатор CD/DVD ................................................................. 32

Вставление или извлечение носителей данных ...................................... 32

Ручное извлечение диска (извлечение в аварийных ситуациях) ...................... 33

Использование энергосберегающих функций ........................................... 34

Карты памяти .......................................................................... 35

Поддерживаемые форматы ......................................................... 35

Установка карты памяти ............................................................ 35

Извлечение карты памяти .......................................................... 35

Fujitsu 3

Содержание

Динамики и микрофоны ................................................................ 36

Радиокомпоненты Wireless LAN / BlueТooth ............................................ 36

Включение и выключение радиокомпонентов ....................................... 36

Настройка доступа WLAN .......................................................... 36

Сети Этернет и LAN .................................................................... 37

Защитные функции ................................................................... 38

Использование Security Lock ........................................................... 38

Введение защиты паролем в BIOS-Setup-Utility .......................................... 39

Защита BIOS-Setup-Utility (пароль администратора и пользователя) ................. 39

Защита паролем запуска операционной системы .................................... 41

Защита паролем для жесткого диска ................................................ 41

Подключение внешних устройств .................................................... 43

Подключение внешнего монитора ...................................................... 44

Разъем HDMI ...................................................................... 44

Подключение USB-устройств ........................................................... 45

Порт USB с функцией зарядки (Anytime USB charge) ................................ 46

Уда лени е USB-устройств надлежащим образом .................................... 46

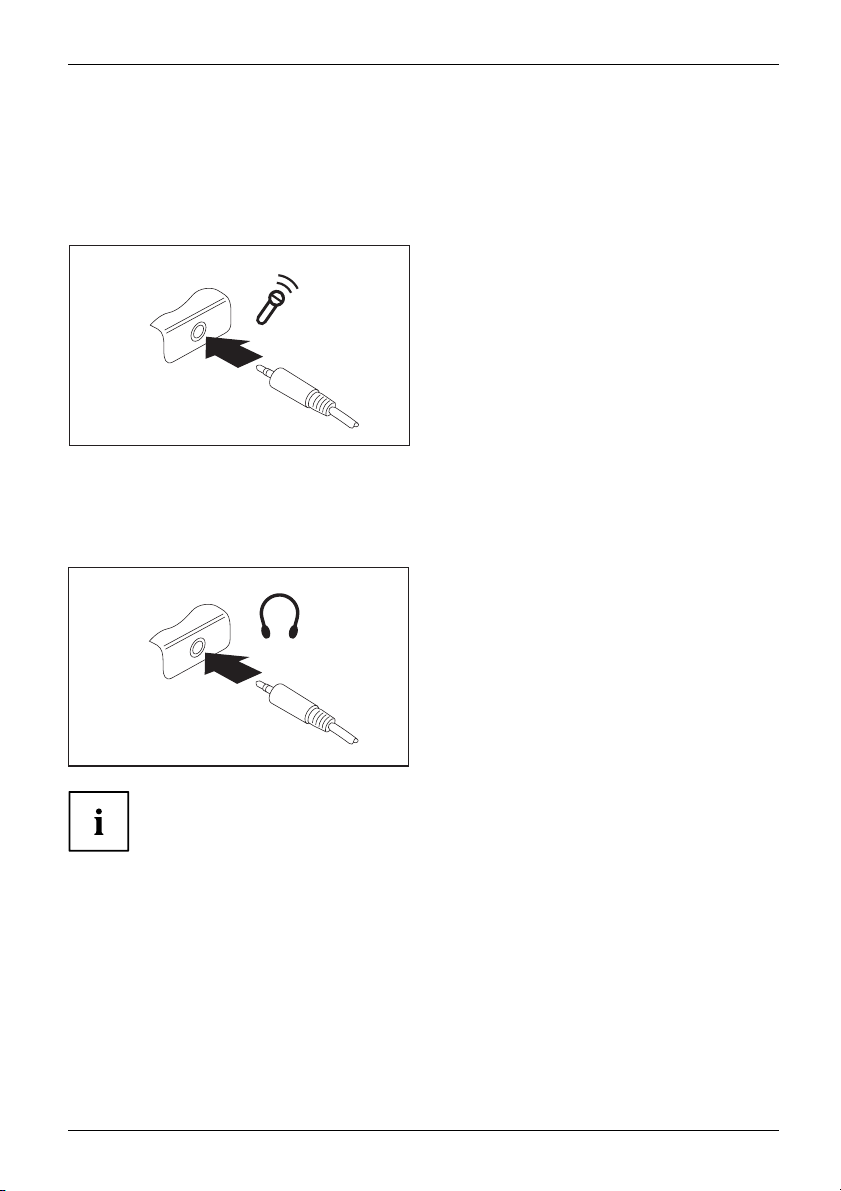

Подключение внешних аудиоустройств ................................................. 47

Гнездо для подключения микрофона /LineIn ........................................ 47

Гнездо для подключения наушников ................................................ 47

Монтаж и демонтаж компонент в случае оказания сервисных услуг ................. 48

Указания по монтажу и демонтажу узлов и конструктивных элементов ................... 48

Подготовка к снятию элементов ........................................................ 49

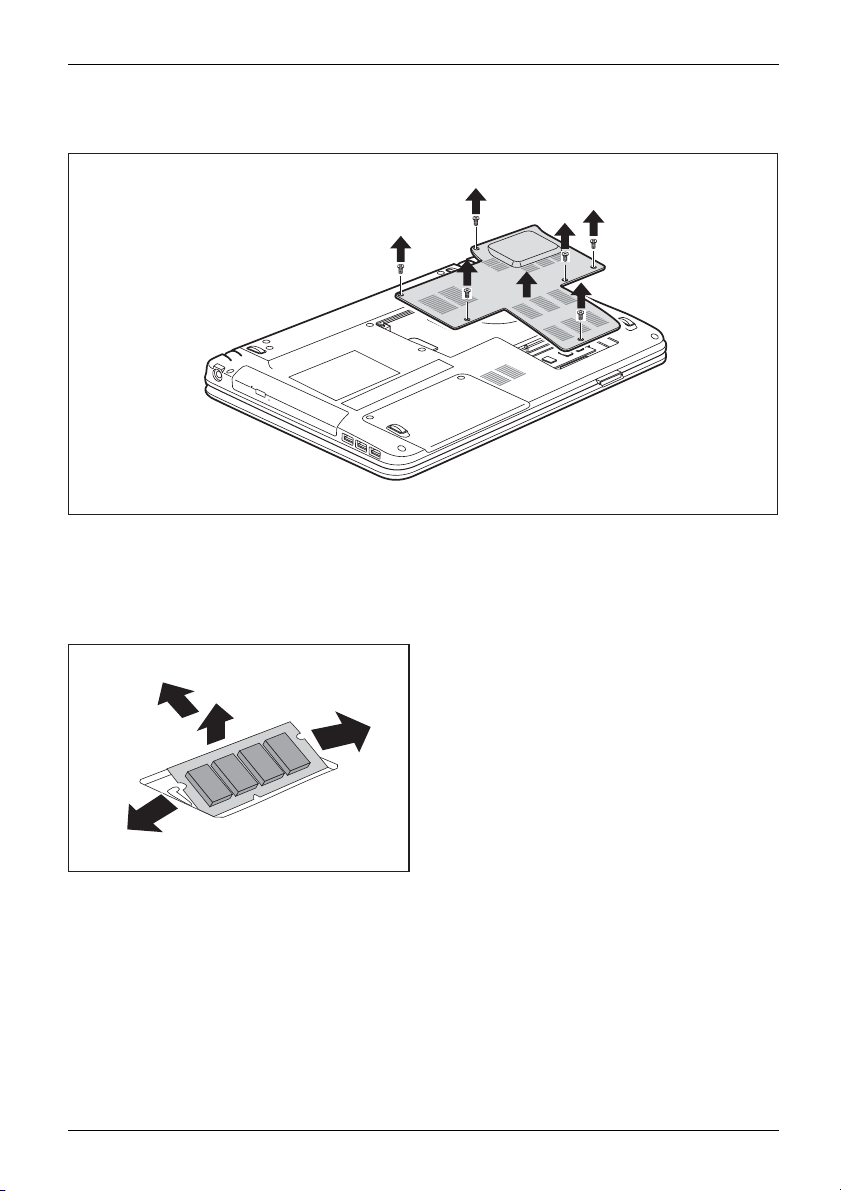

Демонтаж и монтаж модулей расширения памяти ....................................... 50

Снятие заглушки ................................................................... 51

Снятие модуля памяти ............................................................. 51

Уст ано вка мод ул я п а мят и .......................................................... 52

Крепление заглушки ................................................................ 52

Снятие и установка жесткого диска ..................................................... 53

Снятие заглушки ................................................................... 53

Снятие жесткого диска ............................................................. 54

Установка жесткого диска .......................................................... 55

Крепление заглушки ................................................................ 56

Завершение демонтажа элементов ..................................................... 56

Настройки в BIOS-Setup-Utility ........................................................ 57

Запуск BIOS-Setup-Utility ............................................................... 57

Работа в BIOS-Setup-Utility ............................................................. 58

Завершение работы с BIOS-Setup-Utility ................................................ 58

Exit Saving Changes (Завершить с сохранением изменений)-Сохранение изменений и

завершение работы с BIOS-Setup-Utility ............................................ 58

Exit Discarding Changes (Завершить без сохранения изменений)–Отмена изменений и

завершение работы с BIOS-Setup-Utility ............................................. 58

Load Setup Defaults (Загрузить стандартные параметры)–

Загрузка параметров по

умолчанию ......................................................................... 58

Discard Changes (Отменить изменения)–Отменить изменения, не покидая

BIOS-Setup-Utility ................................................................... 59

Save Changes (Сохранить изменения)-Сохранить изменения, не покидая

BIOS-Setup-Utility .................................................................. 59

Save Changes and Power Off (Сохранить изменения и выключить питание) .......... 59

4 Fujitsu

Содержание

Решение проблем и советы .......................................................... 60

Помощь в трудной ситуации ............................................................ 61

Использование клавишы для отключения аккумулятора ................................. 61

Восстановление содержимого жесткого диска в Windows ................................ 62

Время суток или дата в ноутбуке не соответствуют действительным ..................... 62

Жидкокристаллический дисплей ноутбука остается темным ............................. 63

Плохо читаются данные на жидкокристаллическом дисплее ноутбука ................... 63

Внешний монитор остается темным .................................................... 63

Данные не выводятся на внешний монитор или перемещаются по экрану ............... 64

Ноутбук не запускается после включения ............................................... 64

Ноутбук прекратил работу .............................................................. 65

Принтер не печатает ................................................................... 65

Радиосвязь с одной из сетей не работает ............................................... 65

Звуковая сигнализация о сбоях ......................................................... 66

Сообщения о сбоях на экране .......................................................... 66

Teхнические данные .................................................................. 68

LIFEBOOK ............................................................................. 68

Аккумулятор ........................................................................... 68

Сетевой адаптер 65 Вт ................................................................. 68

Указания изготовителя ............................................................... 69

Утилизация отходов и их повторное использование ..................................... 69

Заявления о соответствии товара (DeclarationsofConformity) ........................... 69

СЕ-маркировка ........................................................................ 69

Положения о правах собственности .................................................... 70

Regulatory information for notebooks without radio device . ............................. 70

DOC(IndustryCANADA) Notices ..................................................... 71

FCC Regulatory information for notebooks with radio device . . . ......................... 73

Указатель ............................................................................. 75

Fujitsu 5

Содержание

6 Fujitsu

Использование передовых технологи

Использование передовых техн

... и эргономичный дизайн делают Ваше устройство удобным в пользовании и надежным спутником.

Устройство очень быстро загружается, сразу же готово к работе и благодаря большой емкости аккумулятора обеспечивает продолжительное время работы.

При помощи удобной программы настройки "BIOS-Setup-Utility" Вы можете управлять аппаратным обеспечением Вашего ноутбука и обеспечивать лучшую защиту Вашей системы от доступа посторонних лиц, используя мощные возможности защиты паролем.

Информация о портах и элементах управления Вашего ноутбука содержится вглаве"

Порты и элементы управления", Сторона 9.

ологий

Дальнейшая информация

Драйверы Windows для Вашего устройства можно найти на нашем Интернет-сайте. Ваше устройство не поддерживает другие операционные системы. Компания Fujitsu Technology Solutions не несет ответственности при использовании других операционных систем.

Разделы настоящего руководства, посвященные программному обеспечению, относятся к продуктам компании Microsoft, входящим в комплект поставки.

При установке других программных продуктов соблюдайте указания изготовителя.

Fujitsu 7

Использование передовых технологи

Условные обозначения

обозначение указаний, при несоблюдении которых может быть причинен вред здоровью, нарушена работоспособность устройства или безопасность данных. Ус тро йст во, поврежденное вследствие несоблюдения данных указаний, не подлежит дальнейшему гарантийному обслуживанию.

обозначение важной информации о надлежащем использовании устройства

►



Этим шрифтом

"Этим шрифтом"

Клавиш

Этим шрифтом выделяются понятия и тексты, которые особо подчеркиваются,

обозначение действий,

обозначение результата

выделяются операции по вводу данных, которыеВывыполняетес помощью клавиатуры в диалоговом окне программы или в командной строке, например, Ваш пароль ( Name123) или команда по запуску программы (start.exe)

выделяется информация, которую программа выводит на экран, например: Процесс установки завершен.

выделяются

• понятия и тексты в интерфейсе программы, например: Нажмите

Сохранить.

• названия программ или имена файлов, например, Windows или

setup.exe.

выделяются

• перекрестные ссылки на другие разделы, например "Ук азания по технике безопасности"

• перекрест веб-адрес сайте "

• Названия компакт-дисков,DVD-дисков, атакжеобозначенияи заглавия других материалов, например: "CD/DVD Drivers & Utilities" или справочник "Safety/R egulations" (Безопасность/Инструкции)

обозначает клавишу на клавиатуре, например:

например: Не выключайте устройство

ные ссылки на внешний источник, например,

: Дополнительную информацию см. на

tp://www.fujitsu.com/fts/"

которые должны быть выполнены Вами.

F10

8 Fujitsu

Порты и элементы управления

В данной главе показаны отдельные компоненты аппаратного обеспечения Вашего устройства. Вы получите обзорную информацию об индикаторах и портах устройства. Ознакомьтесь с этими элементами, прежде чем приступить к работе с устройством.

Передняя сторона

12 3

1=Микрофон 2=Веб-камера 3=Светодиод веб-камеры 4=Клавиатура 5=Динамики

6=Сетевой выключатель 7=Сенсорная панель 8=Клавиши сенсорной панели 9=Гнездо для к арт па мяти 10 = Индикаторы состояния

Fujitsu 9

Порты и элементы управления

Левая сторона

1=Приспособление Sec 2=Вентиляционное отверстие 3=Порт монитора (VGA 4=Разъем HDMI 5=Порт LAN

Правая сторона

urity-Lock

)

1 23 4 5

1=Порт USB (USB 2.0) 2=Порт USB (USB 2.0) 3=Порт USB (USB 2.0)

45678

6=Порт USB сфункциейз

USB charge, USB 3.0

7=Порт микрофона 8=Гнездо для подкл ю

4=Оптический дисковод 5=Гнездо постоянного тока (DC IN)

арядки (Anytime

)

чения наушников

10 Fujitsu

Нижняя сторона

Порты и элементы управления

OFF

1=Клавиша для

(утоплена

отключения аккумулятора

)

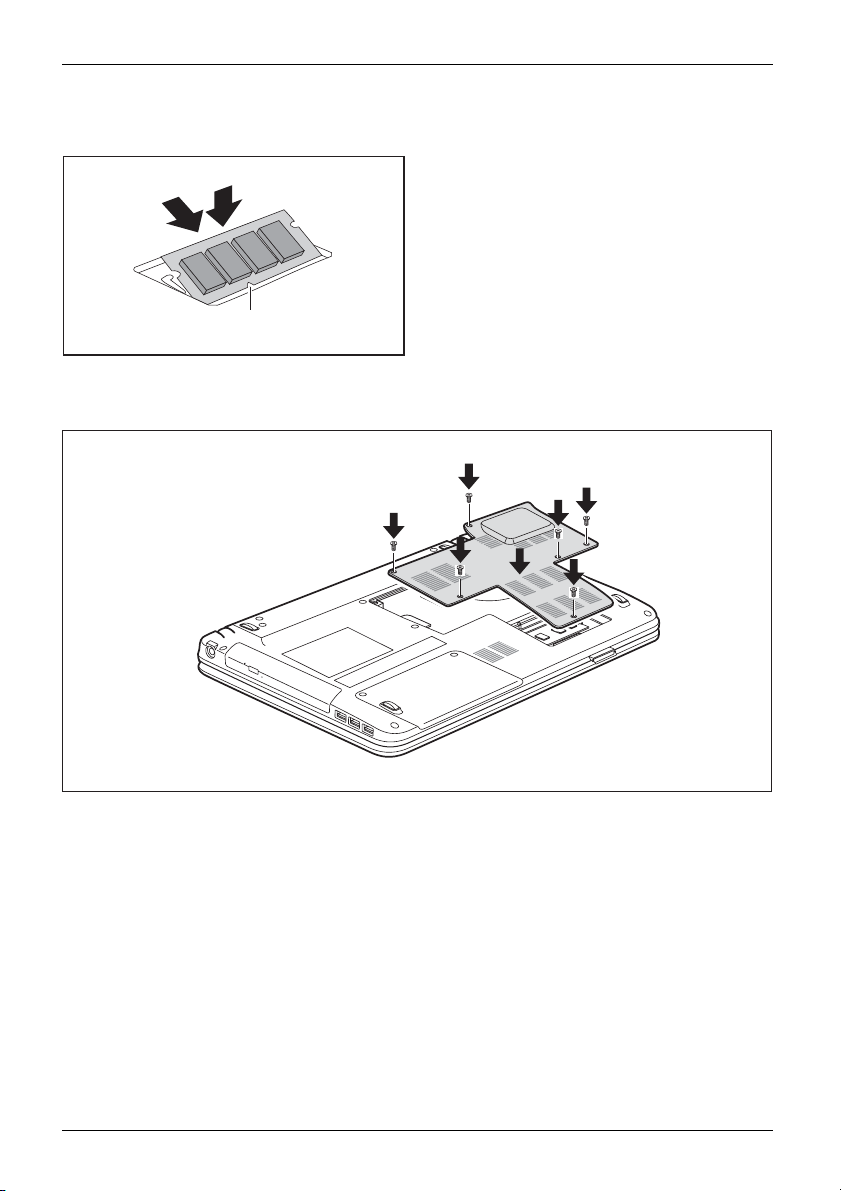

2=Сервисный отсек для модулей памяти

3=Сервисный о

тсек для жесткого диска

Fujitsu 11

Важные указания

ВажныеуказанияУказания

Указания по технике безопасности

УказанияпотехникебезопасностиУказания

Настоящий раздел содержит указания по технике безопасности, которые обязательно должны соблюдаться при обращении с Вашим ноутбуком. Прочие указания предоставят Вам полезную информацию о Вашем ноутбуке.

Соблюдайте указания по технике безопасности, приведенные в справочнике "Safety/Regulations" (Безопасность/Инструкции) и следующие указания по технике безопасности.

Соблюдайте указания, содержащиеся в разделах, которые обозначены условным знаком, показанным рядом с текстом.

При подсоединении и отсоединении кабелей соблюдайте указания настоящей инструкции по эксплуатации.

Перед вводом ноутбука в эксплуатацию и перед его первым включением необходимо соблюсти указания по условиям окружения, приведенные в

Teхнические данные", Сторона 68 ивглаве"Первое включение

главе "

Вашего устройства", Сторона 16.

При чистке cоблюдайте указания, приведенные в разделе

Чистка ноутбука", Сторона 15.

Соблюдайте дополнительные указания по технике безопасности для устройств с радиокомпонентами, изложенные в справочнике "Safety/Regulations" (Безопасность/Инструкции).

Соблюдайте указания, приведенные в главе "

в случае оказания сервисных услуг", Сторона 48.

Монтаж и демонтаж компонент

Настоящий но средствам и в предусмо Вы приобре

12 Fujitsu

утбук соответствует требованиям техники безопасности, предъявляемым к

нформационной техники. Если Вы сомневаетесь, можете ли Вы установить ноутбук

тренном для этих целей окружении, обратитесь в фирменный магазин, в котором

ли его, или на нашу горячую линию/интерактивную систему помощи "Service Desk".

Важные указания

Дополнительные указания по тех

нике

безопасности для устройств с радиокомпонентами

Радиокомпон ентWirelessLANBlu etooth,указанияпотехникебезопасн ости

Если в Вашем ноутбуке имеется в Bluetooth, UMTS), при обраще следующие указания по техник

• Приполетенасамолетеилип

• Выключайте радиокомпоненты находясь в больнице, операционном зале или

вблизи медицинских электронных систем. Передаваемые радиоволны могут оказать негативное воздействие на работу медицинского оборудования.

• Выключайте радиокомпон газов или во взрывоопас так как передаваемые ра

Информация о включен главе "

Включение и вы

строенный радиокомпонент (Wireless LAN,

нии с ноутбуком необходимо соблюдать

ебезопасности:

оездке в автомобиле следует отключать радиокомпоненты.

енты при нахождении устройства вблизи воспламеняющихся

ном окружении (заправочная станция, лакировочная мастерская),

диоволны могут вызвать взрыв или пожар.

ии и выключении радиокомпонентов содержится в

ключение радиокомпонентов", Сторона 36.

Энергосбережение

УказанияЭнергияЭкономиятокопотребления

Выключайте ноутбу внешние подключ энергосберегаю продлевается ср

Увеличивается окружающую сре

к на время, в течение которого Вы им не пользуетесь. Выключайте

енные устройства, если не пользуетесь ими. При использовании

щих функций ноутбук потребляет меньше энергии. Благодаря этому

ок работы с ноутбуком до повторной зарядки аккумулятора.

энергетическая эффективность и уменьшается нагрузка на

ду. Вы экономите деньги и бережете окружающую среду.

Энергосбережение в операционной системе Windows

► Пользуйтесь имеющимися в распоряжении энергосберегающими функциями, описанными

вглаве"

Сноутбуко

ныйрежим

ортировка

к Мобиль

УказанияТрансп

Ноутбу

Соблюдайте следующие указания, если Вы берете ноутбук с собой в дорогу.

Fujitsu 13

Использование энергосберегающих функций", Сторона 34.

мвдорогу

Важные указания

Перед отъездом

► Сделайте резервную копию важных данных с жесткого диска.

НоутбукПутешествие,ноутбук

► Для обеспечения безопасности данных выключите радиокомпонент. При беспроводном

обмене данными возможен также прием данных посторонними лицами.

Указания по активации кодирования данных содержатся в документации на радиокомпоненты Вашего устройства.

► Если Вы желаете пользоваться ноутбуком в самолете, узнайте в

авиакомпании, разрешено ли это.

Если Вы отправляетесь в зарубежную поездку

► В случае поездок за рубеж убедитесь заранее в том, что сетевой адаптер

может работать от напряжения в сети места назначения. Если нет, приобретите для Вашего ноутбука соответствующий сетевой адаптер. Использование иных трансформаторов напряжения не допускается!

► Убедитесь в совместимости местного напряжения сети и сетевого кабеля. Если это не так,

приобретите сетевой кабель, соответствующий условиям страны, вкоторуюВыедете.

► Обратитесь в соответствующую организацию в той стране, в которую Вы направляетесь, с

вопросом о том, разрешено ли в этой стране использование ноутбуков со встроенным радиокомпонентом (см. также "

СЕ-маркировка", Сторона 69).

Транспортиров

Защищайте ноутбук от сильных сотрясений и чрезмерного нагрева (например, солнечными лучами при поездке в автомобиле).

► Если Ваше устройство оснащено оптическим дисководом, извлеките все

носители данных (например, CD, DVD) из дисководов.

ТранспортировкаНоутбук

►Выключитеноутбук. ► Отсоедините штекеры сетевого адаптера и всех прочих внешних устройств отрозеток. ► Отсоедините кабель сетевого адаптера и кабели передачи данных всех внешних устройств. ► Закройте жидкокристаллический дисплей. ► Используйте для транспортировки приспособленный для этого футляр для

ноутбука, обеспечивающий защиту от толчков и ударов.

14 Fujitsu

ка ноутбука

Важные указания

Чистка ноутбука

Чистка внутреннего пространства корпуса может производиться только авторизованными специалистами.

Пользуйтесь только специальными чистящими средствами для компьютеров. Обычные бытовые чистящие средства и политуры могут повредить надписи на клавишах и ноутбуке, лакокрасочное покрытие или сам ноутбук.

Следитезатем, чтобы внутрь устройства не попадала жидкость.

Жидкокристаллический дисплей очень чувствителен к царапанию! Очищайте поверхность дисплея только очень мягкой, слегка увлажненной тканью.

► Выключите ноутбук.

ЧисткаУказанияНоутбукКлавиатураСенсорнаяпанельЖидкокристаллическийдисплейДисплейCrystal-View

► Чтобы предотвратить непреднамеренное включение устройства, выньте

штекер сетевого адаптера из розетки. Поверхность корпус



используйте влажн средства для мытья

Клавиатуру и сенсорную панель (при ее наличии) можно чистить дезинфицирующими салфетками.

Следитезатем, чтобы внутрь устройства не попала влага.

а можно очистить сухой тряпкой. При сильных загрязнениях

ую салфетку, смоченнуювводеснебольшимдобавлением

посуды и тщательно отжатую.

Fujitsu 15

Первое включение Вашего устройства

Первое включение Вашего устро

ПервоевключениеВводвэксплуатацию

Если Вы желаете работать с устройством в режиме питания от аккумулятора, аккумулятор должен быть заряжен.

При работе в мобильном режиме встроенный аккумулятор питает устройство необходимой электроэнергией. Вы можете продлить время работы с ним, если будете использовать энергосберегающие функции.

Отом, как следует подключать внешние устройства (например, мышь, принтер) к Вашему устройству, рассказывается в руководстве по эксплуатации Вашего устройства.

Распаковка и

Соблюдайте инструкции главы "Важные указания", Сторона 12.

Если Ваше устройство оснащено операционной системой Windows, необходимые драйверы аппаратного обеспечения и входящее в комплект поставки программное обеспечение уже предварительно установлены.

Перед первым включением устройства подключите его через сетевой адаптер к сетевому напряжению, см. " адаптер должен быть подключен в течение всего процесса установки.

При первом включении Вашего устройства выполняется системная проверка. На экране дисплея могут появляться различные сообщения. Дисплей на короткое время может становиться темным или мигать.

Следуйте указаниям на дисплее.

Ни в коем случае не выключайте Ваше устройство во время процесса первого включения.

Подключение сетевого адаптера", Сторона 18 . Сетевой

проверка устройства

В случае обнаружения повреждений, полученных при транспортировке, следует незамедлительно поставить об этом в известность магазин, в котором было приобретено изделие!

йства

► Распакуйте все детали.

УпаковкаТранспо ртировка

► Проверьт

транспо

16 Fujitsu

е устройство на наличие видимых повреждений, полученных при

ртировке.

Сохрани

те упаковку на случай возможного возврата товара.

Выбор места установки

ВыборместаустановкиУстройств оСетевойадаптер

Перед установкой устройства следует выбрать для него подходящее место. Следуйте при этом следующим указаниям:

• Ни в коем случае не устанавливайте устройство и сетевой адаптер на теплочувствительную подкладку. Вследствие этого подкладка может быть повреждена.

• Никогда не устанавливайте устройство на мягкую поверхность (например, на ковер, на мягкую мебель или же на кровать). Это может привести к блокировке вентиляционных отверстий и повреждению ноутбука вследствие перегрева.

• При нормальной работе нижняя сторона устройства нагревается. Длительный контакт с кожей может вызвать неприятные ощущения и даже ожоги.

• Ставьте устройство на прочную, ровную и нескользкую поверхность. Помните, что резиновые ножки устройства могут оставлять отпечатки на чувствительных поверхностях.

• Для достаточной вентиляции свободное пространство возле устройства и сетевого адаптера должно быть не менее 100 мм.

• Никогда не закрывайте вентиляционные отверстия устройства.

• Устройство следует предохранять от нежелательных воздействий окружающей среды. Защищайте устройство от пыли, влажности и нагрева.

Первое включение Вашего устройства

Fujitsu 17

Первое включение Вашего устройства

Подключение сетевого адаптера

ГотовностькработеСетевойадаптер

Соблюдайте указания по технике безопасности, приведенные в прилагаемом справочнике "Safety/Regulations" (Безопасность/Инструкции).

Если подключен сетевой адаптер, может случиться так, что при прикосновении к верхней стороне корпуса Вы будете чувствовать легкое зудение. Сочетание вилки сетевого шнура без защитного контакта и металлических элементов приводит к возникновению очень слабого электрического тока. Этот эффект безвреден. Устройство отвечает требованиям всех соответствующих стандартов безопасности.

Входящий в комплект поставки сетевой кабель соответствует стандартам страны, в которой Вы купили устройство. Проследите за тем, чтобы сетевой кабель соответствовал стандартам страны, в которой он будет использоваться.

► Вставьте сетевой кабель (1) вадаптер. ► Вставьте сетевой кабель (2) врозетку. ► Подключите кабель сетевого адаптера (3)

кгнездупостоянноготока(DC IN)

устройства.

18 Fujitsu

Первое включение Вашего устройства

Первое включение устройства

Первоевключение

При первом включении устройства производятся установка и конфигурирование программного обеспечения, входящего в комплект поставки. Поскольку данный процесс не может быть прерван, следует запланировать для этого определенное время и подключить устройство через сетевой адаптер к сетевому напряжению.

Во время установки программного обеспечения перезагрузка устройства допускается только по требованию системы!

Для того, чтобы облегчит диске предварительно у

► При установке про

граммного обеспечения следуйте выводимым на экран инструкциям.

Если на Вашем ус дополнительну программы, об устройстве ил

Сведения и спр в Интернете н

ь Вам ввод в эксплуатацию Вашего устройства, на жестком

становлена операционная система.

► Включите Ваше устройст

во.

тройстве установлена операционная система Windows, ю информацию к системе, а также драйверы, вспомогательные новления, справочники и т.д. Вы сможете найти на Вашем

и в Интернете на сайте "

http://www.fujitsu.com/fts/support/".

авку о функциях операционной системы Windows Вы найдете

асайте"

http://windows.microsoft.com"

Fujitsu 19

Работа с ноутбуком

Работа,ноутбукНоутбук

В данной главе описываются основы работы с Вашим ноутбуком. Отом, как следует подключать внешние устройства (например, мышь, принтер) кноутбуку, рассказывается вглаве"

Индикаторы состояния

Индикаторысостояния

Индикаторы состояния информируют о состоянии электропитания, дисководов и функций клавиатуры.

Подключение внешних устройств", Сторона 43.

Соблюдайте указания в главе "Важные указания", Сторона 12.

20 Fujitsu

Индикатор состояния Описание

Индикатор радиокомпонентов

• Индикатор горит: Радиокомпоненты включены.

• Индикаторнегорит: Радиокомпоненты выключены.

Индикатор режима работы / режима ожидания

ИндикаторрежимаожиданияИндикаторрежимаработы

• Индикатор горит: Ноутбук включен.

• Индикатор мигает: Ноутбук находится в режиме Standby (режиме ожидания).

• Индикаторнегорит: Ноутбук выключен.

Индикатор зарядки аккумулятора / подключение к сети

Уровень зарядки аккумулятора отображается индикатором.

Без подключенного сетевого адаптера:

• Индикаторнегорит: Система находится в режиме работы от аккумулятора.

• Индикатор мигает ор аккумулятора соста

Сетевой адаптер подключен:

• Индикатор горит синим цветом: Аккумулятор полностью заряжен.

• Индикатор горит о

• Индикатор мигает фиолетовым цветом: Произошла ошибка. Аккумулятор не может быть заряжен.

• Индикаторнего

ареи

умулятора Индикаторбат

СимволбатареиИндикаторакк

Индикатор дисковода

ДисководИндикатор

Индикатор горит: Осуществляется доступ к одному из дисководов (например, к жесткому диску, кдисководуCD/DVD).

Индикатор Num Lock

ИндикаторNumLoc k

Индикатор горит: Была нажата клавиша блок цифровых клавиш включен. Могут быть введены знаки, расположенные в верхней правой части клавиш.

Индикатор Caps Lock

ИндикаторCapsLock

Индикатор горит: Была нажата клавиша регистра (Caps Lock). Все буквы выводятся как заглавные. В случае клавиш с несколькими знаками выводится знак, расположенный в верхней левой части клавиши.

Работасноутбуком

анжевым цветом: Уровень заряда

вляет менее 12%.

ранжевым цветом: Аккумулятор заряжается.

рит: Аккумуляторнеустановлен.

Num

. Виртуальный

Fujitsu 21

Работа с ноутбуком

Включение ноутбука

Загорится значок режима работы ноутбука.



Выключение ноутбука

Перед выключением устройства сохраните Ваши данные и закройте все приложения. Иначе существует опасность потери данных.

► Откиньте жидкокристаллический

дисплей вверх.

Ноутбук

► Для включения ноутбука нажмите на

кнопку сетевого выключателя в течение приблизительно 1 секунды.

► Завершите должным образом работу с

Вашей операционной системой.

Ноутбук

► Если ноутбук не выключился

автоматически, придержите кнопку сетевого выключателя в нажатом положении в течение примерно пяти секунд.

► Закройте жидкокристаллический

дисплей.

22 Fujitsu

Работасноутбуком

Клавиатура

КлавиатураЦифроваяклавиатураБлокцифровыхклавишКлавиши

Клавиатура сконструирована таким образом, что в распоряжении имеются все функции расширенной клавиатуры. Некоторые функции расширенной клавиатуры воспроизводятся с помощью комбинаций клавиш.

Приведенное ниже описание клавиш действительно для операционной системы Windows. Дальнейшие функции клавиш описаны в справочнике к Вашей прикладной программе.

На следующем рисунке показано, каким образом производится вывод знаков в случае клавиш с несколькими знаками. Данный пример действителен в случае, если не нажата клавиша регистра (Caps Lock).

Клавиатура Вашего ноутбука подвержена постоянному износу, вызванному обычным пользованием. Наибольшую нагрузку испытывают в первую очередь надписинаееклавишах. По истечении срока пользования ноутбуком возможно стирание надписей на клавишах клавиатуры.

Рисунок может отличаться от Вашего варианта устройства.

Num

}

Alt Gr

Fujitsu 23

Работа с ноутбуком

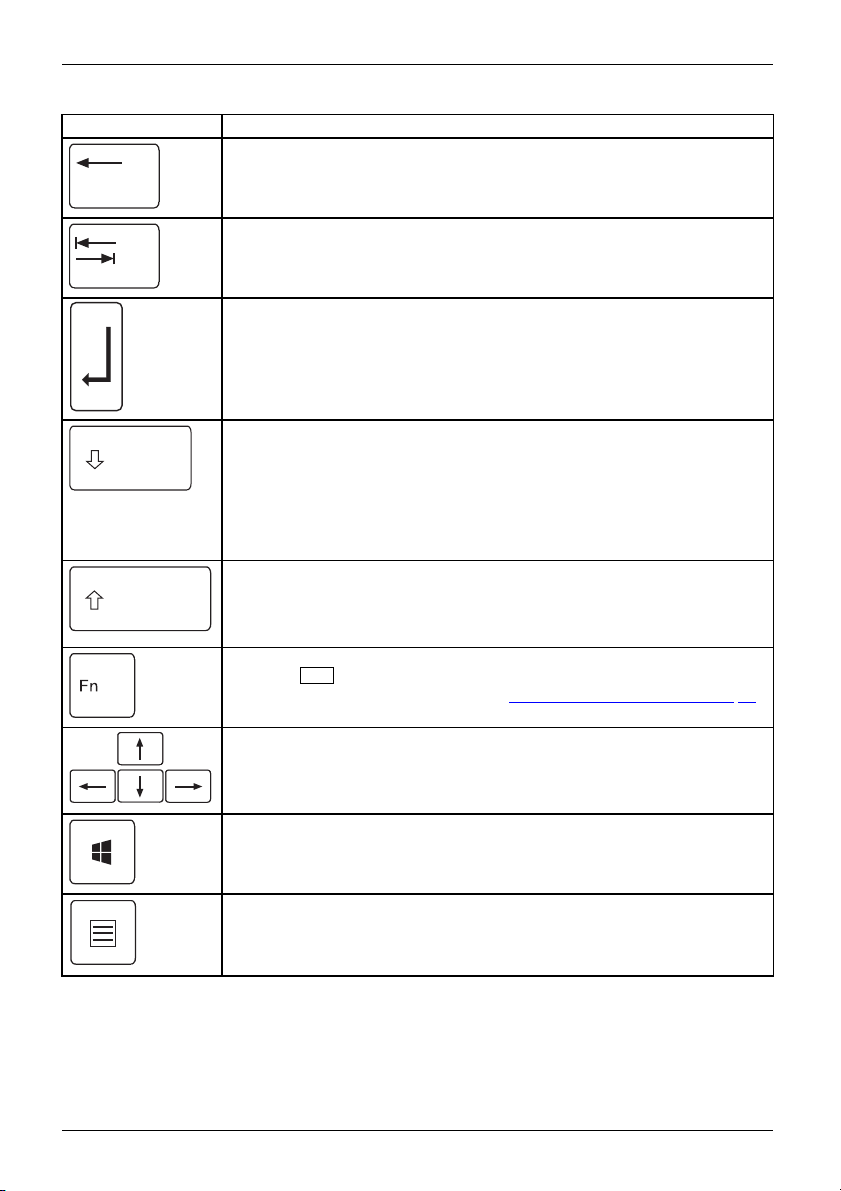

Клавиша Описание

Клавиша возврата (Backspace)

Клавиша возврата стирает знак с

Клавишавозврата(Backspace)Клавишавозврата

Клавиша табуляции

Клавиша табуляции перемещает курсор к следующему знаку табулятора.

Клавишатабуляции

Клавиша ввода (Return, Enter, клавиша абзаца, клавиша возврата каретки)

Клавиша ввода завершает строку команды. При нажатии клавиши ввода производится выполнение введенной команды.

)

КлавишаENTERENTERENTERКлавишаабзаца(ENTER

лева от курсора.

Клавиша регистра (Ca

Клавиша регистра ак информационной обл символ. Врежимезаг случае клавиш с нес в верхней левой час выключить с помощь

КлавишарегистраCapsLock

ps Lock)

тивирует режим заглавных букв, в асти Windows отображается соответствующий

лавных букв все буквы выводятся как заглавные. В

колькими знаками выводится знак, расположенный

ти клавиши. Режим заглавных букв можно ю клавиши переключения (Shift).

Клавиша переключения (SHIFT)

Клавиша переключения "Shift" позволяет производить вывод заглавных букв. В случае клавиш с несколькими знаками выводится знак, расположенный в верхней левой части клавиши.

КлавишапереключенияShift

Клавиша Fn

Клавиша клавише с несколькими знаками (см. "

КлавишаFn

Клавиши кур

Клавиши ку соответст или вправо

КлавишикурсораУправлениекурсором

Клавиша W

Клавиша экраном

аWindows

Клавиш

активирует специальную функцию, обозначенную на

Сочетания клавиш", Сторона 25).

сора

рсора предназначены для перемещения курсора

венно направлению стрелки на клавише: вверх, вниз, влево

indows

Windows производит переключение между начальным

и последним использованным приложением.

Клавиша меню

Клавиша меню вызывает меню для активного приложения.

24 Fujitsu

Работасноутбуком

Отдельный блок цифровых клавиш

ПолецифровойклавиатурыОтдельныйблокцифровыхклавишNumLock

Клавиатура Вашего ноутбука имеет отдельный блок цифровых клавиш в правой части.

Сочетания клавиш

Сочетанияклавиш

Приводимое ниже описание комбинаций клавиш действительно для операционных систем Windows. В случае иных операционных систем и некоторых драйверов устройств отдельные перечисленные ниже комбинации клавиш могут не действовать.

Дальнейшие комбинации клавиш описываются в справочнике по Вашей прикладной программе.

Ввод комбинаций клавиш производится следующим образом:

► Нажмите и удерживайте в нажатом положении первую клавишу. ► Одновременно с этим нажмите клавишу или клавиши, необходимые

для соответствующей функции.

Комбинация Описание

Включение и выключение динамиков

Припомощиданнойкомбинацииклавишможновключатьи выключать динамики ноутбука.

Fn+F3ДинамикиДинамики

Включение/выключение сенсорной панели и ее клавиш

Данная комбинация клавиш включает или выключает сенсорную панель и ее клавиши.

Fn+F4СенсорнаяпанельКлави шисенсорнойпанелиСенсорнаяпанель

Включение / выключение радиокомпонентов

Данная комбинация клавиш производит включение или выключение радиокомпонентов.

окомпоненты

Fn+F5Ради

Ради

Fujitsu 25

Работа с ноутбуком

Комбинация Описание

Уменьшение яркости изображени

Данная комбинация клавиш служи изображения на экране.

Fn+F6ЖидкокристаллическийдисплейЯркостьизображения

Увеличение яркости изображения

Данная комбинация клавиш служит для увеличения яркости изображения на экране.

Fn+F7Яркостьизображения

Уменьшение громкости

Данная комбинация клави встроенных динамиков.

Fn+F8Громкость

Увеличение громкости

При помощи данной комбинации клавиш можно увеличить громкость встроенных динамиков.

Fn+F9Громкость

Переключение экранов

Если Вы подключили внешний монитор, при помощи этой комбинации клавиш Вы можете выбирать, на какой экран будет производиться вывод.

Вывод возможен на следующие экраны:

• только на жидкокристаллический дисплей ноутбука

• одновременно на жидкокристаллический дисплей ноутбука

и на экран внешнего монитора

• только на экран внешнего монитора Данная настройка полезна в случае, если требуются

большое разрешение и высокая частота повторения импульсов на внешнем мониторе.

иеэкранов

Fn+F10Переключен

Функции энергосбережения

При помощи этой комбинации клавиш Вы можете активировать функции энергосбережения (см. главу "

энергосберегающих функций", Сторона 34).

нергосбережения

Fn+F11Функцииэ

Включени микрофон

Эта комб ивнутре микроф

Fn+F12Веб-камера

Одновременное использование нескольких прикладных программ

При помощи данной комбинации клавиш Вы можете переходить от одной открытой программы к другой.

Tab

Alt+

янаэкране

т для уменьшения яркости

ш служит для уменьшения громкости

Использование

е и выключение веб-камеры и внутреннего

инация клавиш выключает или включает веб-камеру

нний микрофон, если веб-камера и внутренний

он активированы в BIOS-Setup-Utility.

26 Fujitsu

Комбинация Описание

AltCtrl

Del

Защита Windows/Task-Manager (

Данная комбинация клавиш вызыв

Windows/Task-Manager (Диспе

Ctrl+Alt+Del

Возврат к предыдущему знаку табуляции

Данная комбинация клавиш возвращает курсор к предыдущему знаку табуляции.

Shift+TabВозвраткпредыдущемузнакутабуляции

Работасноутбуком

Диспетчер задач)

ает окно Защита

тчер задач).

Комбинации клавиш для кл эксплуатации Вашей опер

Настройки страны и кла

авиш Windows приведены в инструкции по

ационной системы.

виатуры

► Измените настройки страны и клавиатуры, как описано в документации

к Вашей операционной системе.

Сенсорная панель и ее клавиши

Следитезатем, чт

СенсорнаяпанельСенсорная панель

Никогданеприка

Не кладите тяже

обы на сенсорную панель не попадали грязь, жидкости или жир.

сайтесь к сенсорной панели грязными пальцами.

лыепредметынасенсорнуюпанельилинаееклавиши.

1=Сенсорная па

2=Клавиши сенс

нель

орной панели

При помощи сенсорной панели Вы можете перемещать курсор по экрану.

Клавиши сенсорной панели используются для выбора и выполнения команд. Они соответствуют кнопкам обычной мыши.

Вы можете деактивировать сенсорную панель, используя комбинацию клавиш, чтобы избежать случайных перемещений курсора на дисплее (см. главу "

Сочетания клавиш", Сторона 25).

Fujitsu 27

Работа с ноутбуком

Перемещение курсора

► Передвигайте палец по сенсорной панели.

Сенсорнаяпанель

Курсор перемещается.



Выбор объекта

► Установите курсор на требуемый объект.

Сенсорнаяпанель

► Коснитесь один раз сенсор

Объект выбран.



ной панели или однократно нажмите на левую клавишу.

Выполнение команды

► Установите курсор на требуемом поле.

Сенсорнаяпанель

► Дважды коснитесь сенсорной панели или нажмите два раза на левую клавишу.

Команда выполняется.



Перемещение объекта

► Выберите требуемый объект.

Сенсорнаяпанел

► Придерживая левую клавишу в нажатом положении, переместите объект

пальцем по сенсорной панели на требуемое место. Объект перемещен.



Включение и выключение сенсорной панели

Вы можете вклю клавиш, см. "

28 Fujitsu

чать и выключать сенсорную панель посредством комбинации

очетания клавиш", Сторона 25.

Работасноутбуком

Жидкокристаллический дисплей

ЖидкокристаллическийдисплейУказания

ВноутбукахкомпанииFujitsu Technology Solutions GmbH используются высококачественные дисплеи на тонкопленочных транзисторах. Технология изготовления дисплеев на тонкопленочных транзисторах предусматривает фиксированное разрешение. Оптимальное и четкое изображение может быть получено только при разрешении, соответствующем разрешению дисплея на тонкопленочных транзисторах. Установка разрешения дисплея, не соответствующего спецификации, может привести к нечеткости изображения.

Экранное разрешение жидкокристаллического дисплея настроено при поставке на оптимальные параметры.

Сегодняшний уровень развития производственной техники не может гарантировать абсолютное качество изображения на дисплее. Возможно наличие небольшого числа постоянно светлых или темных пикселей (элементов изображения). Максимально допустимое число таких дефектных пикселей установлено в международной норме ISO 9241-3 (II класс).

Пример:

17-дюймовый монитор с разрешением 1280 x 800 имеет 1280 x 800 = 1024000 пикселей. Каждый пиксель состоит из трех субпикселей (красный, зеленый и синий), что составляет примерно 3 миллиона субпикселей. ВсоответствиисISO 9241-3 (класс II) допускается максимум 2 светлых и 2 темных пикселя и дополнительно 5 светлых или 10 темных субпикселей или один соответствующий смешанный дефект (1светлый субпиксель считается как 2 темных субпикселя).

Пиксель (= элемен

тизображения)

Один пиксель сост из красного, зел наименьший эле функционально

Субпиксель (= точка изображения) Субпиксель – это внутренняя структура со специальной

адресацией в элементе изображения (пикселе), которая расширяет функцию элемента изображения.

Кластер (= накопление ошибок) Один кластер содержит два или более дефектных

пикселя или субпикселя в блоке из 5x5пикселей.

оит из 3 субпикселей, как правило, еного и синего. Пиксель – это мент, который может создать полную

сть изображения.

Фоновая подсветка

Дисплеи на тонкопленочных транзисторах работают с фоновой подсветкой. Мощность фоновой подсветки может снижаться в течение срока эксплуатации ноутбука. Однако Вы можете индивидуально настроить яркость Вашего дисплея.

Синхронизация вывода на жидкокристаллический дисплей и внешний монитор

Соответствующую информацию Вы найдете в главе "

Сочетания клавиш",

Сторона 25 вразделе"Переключение экранов".

Fujitsu 29

Работа с ноутбуком

Веб-камера

С помощью веб-камеры можно сохранять изображения, записывать видеоклипы или общаться в видеочате (в зависимости от используемого программного обеспечения).

Веб-камера имеет собственный индикатор состояния. Индикатор состояния горит, когда веб-камера активна.

Вы можете выключить и включить веб-камеру при помощи соответствующей комбинации клавиш, см. "

• Качество изображения зависит от условий освещения и используемого программного обеспечения.

• Вы можете использовать веб-камеру одновременно только с одним приложением (например, с программой Интернет-телефонии или с программой видеоконференций, поддерживающей веб-камеру).

• При использовании веб-камеры подставка под ноутбуком не должна шататься.

• Веб-камера автоматически настраивается под текущую освещенность. Поэтому при

настройке освещенности жидкокристаллический дисплей может мигать.

Дальнейшую информацию по использованию веб-камеры, атакжео дальнейших возможностях настройки Вашей веб-камеры Вы найдете в разделе помощи программы, использующей веб-камеру.

Если Вы хотите выполнить проверку функционирования Вашей веб-камеры, на сайте " проверочное программное обеспечение.

Сочетания клавиш", Сторона 25.

http://www.fujitsu.com/fts/support/index.html" имеется соответствующее

Аккумулятор

АккумуляторАккумуля торCрокслужбы,aккумуляторАккумуляторБатарея

При работе в мобильном режиме встроенный аккумулятор питает ноутбук необходимой электроэнергией. Надлежащий уход за аккумулятором продлевает срок службы аккумулятора. Средний срок службы аккумулятора составляет примерно 500 циклов зарядки и разрядки.

Использование энергосберегающих функций позволяет продлить время работы с аккумулятором.

30 Fujitsu

Работасноутбуком

Зарядка аккумулятора, уход за ним и техническое обслуживание

АккумуляторАккумуля тор

Зарядка аккумулятора ноутбука может производиться только при окружающей температуре от 5°Cдо макс.35°C.

Аккумулятор может заряжаться посредством подключения ноутбука к сетевому адаптеру (см. "

Подключение сетевого адаптера", Сторона 18).

При достижении низкого уровня зарядки аккумулятора раздается предупредительный звуковой сигнал. Если Вы не подключили сетевой адаптер в течение 5 минут после звукового сигнала, Ваш ноутбук автоматически выключается.

Контроль уровня зарядки

ядкиаккумулятора

AккумуляторИзмерительуровнязар

К инструментам контроля емкости аккумулятора в Windows относится "Измеритель уровня зарядки аккумулятора", находящийся на панели задач. При установке курсора на символ аккумулятора отображается уровень его зарядки.

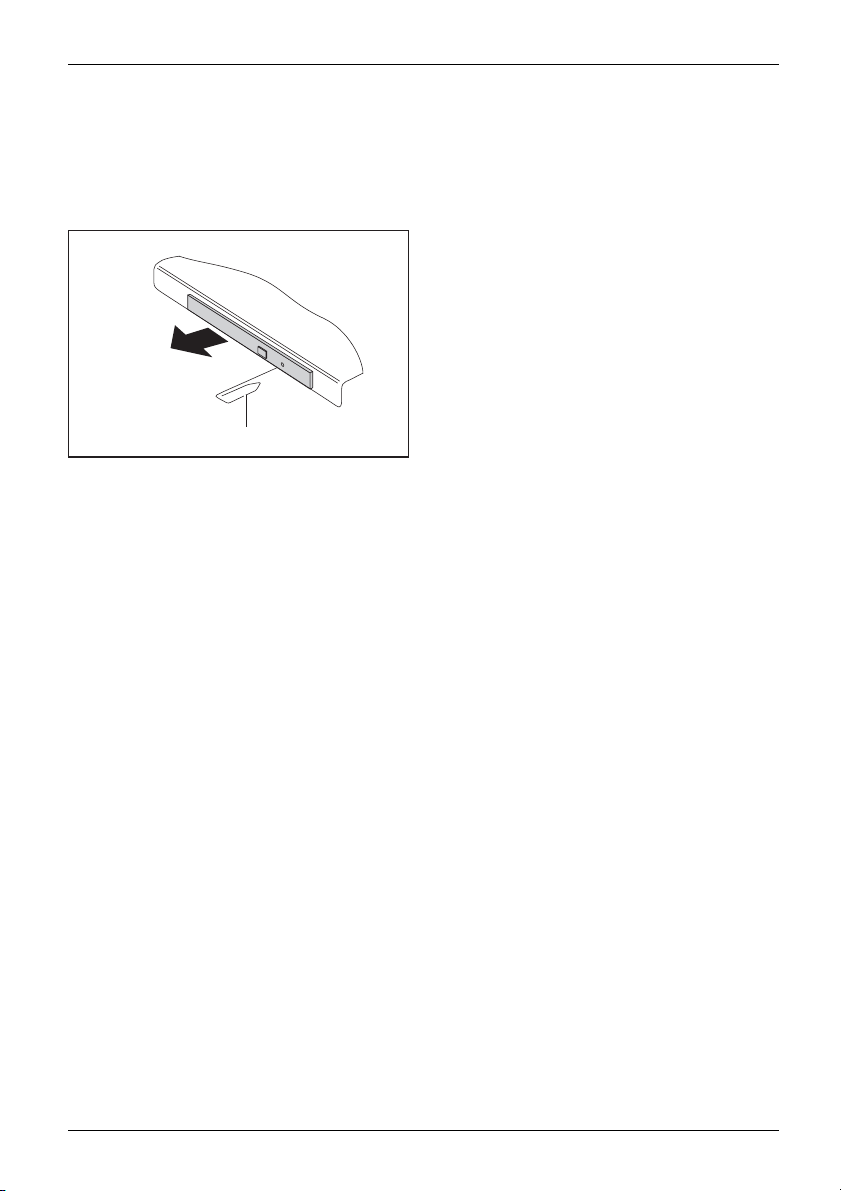

Оптический дисковод

Оптическийдисковод

Это изделие содерж соответствии с IEC

Обращение с носителями данных

Носителиданных

При обращении с

• Никогданепри только кромок

• Всегда храните носители данных в футляре. Благодаря этому Вы избежите запыления, царапин и иных повреждений носителей данных.

• Берегите но непосредст

• Не храните носители данных в слишком теплых или влажных местах.

Вы можете и

При испол иошибкип

носителями данных необходимо соблюдать следующие указания:

касайтесь к поверхности носителя данных. Касайтесь

носителя данных!

сители данных от пыли, механической вибрации и

венного солнечного излучения!

спользовать в дисководе носители данных диаметром 8 или 12 см.

ьзовании носителя данных низкого качества возможны вибрация

ри чтении данных.

ит светоизлучающий диод (LED), классификация в

60825 1:2007: LASER KLASSE 1, и потому его нельзя открывать.

Fujitsu 31

Работа с ноутбуком

Индикатор CD/DVD

ИндикаторCD/DVD

Индикатор CD/DVD мигает, привставленииносителяданных. Индикатор погаснет в том случае, когда дисковод будет готов для считывания. Индикатор горит при работающем дисководе. Ни в коем случае не допускается вынимать носитель данных при светящемся индикаторе.

Если индикатор CD/DVD не тухнет после вставления носителя данных, апродолжаетмигать, то это означает, что дисковод не имеет доступа к этому носителю данных.

Возможны следующие варианты: носитель данных поврежден или загрязнен, или же Вы используете носитель данных, который не может быть прочитан данным дисководом.

Вставление или извлечение носителей данных

НосителиданныхНосителиданных

Ноутбук должен быть включен.

► Нажмите на клавишу установки/извлечения

дисков (1). Секция дисковода открывается.



► Осторожно полностью выдвиньте наружу

секцию дисковода (2).

► Вставьте носитель данных в секцию

дисковода таким образом, чтобы сторона с надписью находилась сверху.

или

► Извлеките вложенный носитель

данных.

► Вдвиньте секцию дисковода обратно

до ее ощутимой фиксации.

32 Fujitsu

Работасноутбуком

Ручное извлечение диска (извлечение в аварийных ситуациях)

CD/DVDРучноеизвлечениеносителяданныхАварийноеизвлечениеносителяданных

В случае отключения электроэнергии или повреждения дисковода носитель данных может быть извлечен вручную.

► Выключите ноутбук. ► Вставьте стержень или кусо

(например, канцелярскую отверстие и надавите на не

Секция дисковода открывается.



После этого Вы можете выдвинуть секцию дисковода (2).

кпроволоки

скрепку) в

го (1).

Fujitsu 33

Работа с ноутбуком

Использование энергосберегающих функций

ЭнергияЭнергияAккумулятор

При использовании имеющихся в распоряжении энергосберегающих функций ноутбук потребляет меньше энергии. Это позволяет дольше работать в режиме питания от аккумулятора до момента его перезарядки.

Увеличивается энергетическая эффективность и уменьшается нагрузка на окружающую среду. Если Вы оптимально используете параметры питания, Вы можете добиться значительной экономии и одновременно с этим оберегаете окружающую среду.

Призакрытиижидкокрис ноутбук автоматически

Мы рекомендуем Вам сле

таллического дисплея, в зависимости от настройки Windows,

переключается в режим энергосбережения.

дующие настройки:

Функция Работа от сети Работа от аккумулятора

Выключение монитора Через 10 минут Через 5 минут

Отключение жестких дисков

Энергосбережени

е (S3)

Спящий режим (S4)

Через 15 минут Через 10 минут

Через 20 минут Через 15 минут

Через 1 час Через 30 минут

► Настройте функции энергосбережения в Вашей панели управления. ► Настройте экранную заставку в Вашей панели управления.

Если на момент выбора Вам потребуется дополнительная информация, при помощи

клавиши

Вы можете отобразить Помощь Microsoft для большинства настроек.

Если Ваш ноутбук находится в режиме энергосбережения, необходимо обязательно соблюдать следующее:

Открытые файлы во время режима энергосбережения сохраняются в оперативной памяти или в файле подкачки на жестком диске.

Ни в коем случае не выключайте ноутбук, если он находится в режиме энергосбережения. Если встроенный аккумулятор почти разряжен, Вам необходимо закрыть открытые файлы и не переходить в режим энергосбережения.

Если Вы долго не пользуетесь ноутбуком:

► При необходимости выйдите из режима энергосбережения посредством движения

мыши, нажатия клавиши или включения ноутбука.

► Завершите работу всех открытых программ и затем полностью выключите ноутбук.

34 Fujitsu

Работасноутбуком

Карты памяти

Гнездо

Ваш ноутбук оснащен встроенным устройством для считывания карт памяти.

При обращении с картами памяти необходимо соблюдать указания их изготовителя.

Картапамяти

Поддерживаемые форматы

Ваш ноутбук поддерживает следующие форматы:

• SDHC

•SDXC

• Memory Stick / Memory Stick Pro (Sony®)

Установка карты памяти

► Осторожно вставьте карту памяти в

гнездо. Текстовоеполедолжно"смотреть" наверх. Не применяйте силу, иначе могут быть повреждены чувствительные контактные поверхности.

Картапамяти

В зависимости от типа карта памяти



может слегка выступать из гнезда.

Извлечение карты памяти

Картапамяти

Чтобы избежать потери данных, всегда извлекайте карту надлежащим образом (см. документацию к Вашей операционной системе).

►Извлекитекартупамятиизгнезда.

Fujitsu 35

Работа с ноутбуком

Динамики и микрофоны

МикрофонДинамикиБасовыйд инамик(сабвуфер)Регуляторгромкости

Информация о точном расположении динамиков и микрофона содержится в

Порты и элементы управления", Сторона 9.

главе "

Информацию по регулировке громкости, а также по включению и выключению динамиков посредством комбинации клавиш Вы найдете в главе "

Если Вы подключите внешний микрофон, то встроенный микрофон при этом отключится.

Внутренний микрофон можно также выключить вместе с веб-камерой посредством комбинации клавиш деактивировать вместе с веб-камерой в BIOS-Setup-Utility.

При подключении наушников или внешних динамиков внутренние динамики отключаются.

Дальнейшая информация о подключении наушников и микрофона содержится вглаве"

Подключение внешних устройств", Сторона 43.

Fn+F12

. Кроме того, внутренний микрофон можно

Сочетания клавиш", Сторона 25.

Радиокомпоненты Wireless LAN / Blue Тooth

В случае установки радиокомпонента, не допущенного к использованию фирмой Fujitsu Technology Solutions, предоставленные допуски недействительны.

Включение и выключение радиокомпонентов

►Нажмитекомби

WirelessLANWirelessLANBluetoothBluetooth

Если один или несколько радиокомпонентов включены, горит индикатор радиокомпонентов.



При выключении радиокомпонентов отключается модуль Bluetooth и передающее устройство Wireless LAN (антенна).

Соблюдайте дополнительные указания по технике безопасности для устройств с радиокомпонентами, изложенные в справочнике "Safety" (Безопасность).

Более подробную информацию о пользовании Wireless LAN Вы найдете в системе помощи Online для Вашего программного обеспечения Wireless LAN.

нацию клавиш

Fn+F5

, чтобы запустить WirelessSelector.

Настройка доступа WLAN

• Усл ови е : Доступна сеть WLAN ивВашемраспоряженииимеются необходимые для доступа данные.

Информация о настройке доступа WLAN содержится в документации на Вашу операционную систему.

36 Fujitsu

Работасноутбуком

Сети Этернет и LAN

EthernetLAN-ЭтернетLAN

Внутренний модуль сетевой модуль Вашего ноутбука поддерживает связь Ethernet-LAN. При помощи этого модуля Вы можете установить связь с локальной сетью (LAN = Local Area Network).

► Подключите сетевой кабель к порту

LAN ноутбука (1).

►Подключитесетевойкабельк

сетевому порту (2).

Ваш администратор ипримененииLAN-

Сетевой кабель не такой кабель в сп

сети может помочь Вам при конфигурации

соединений.

входит в комплект поставки. Вы можете приобрести

ециализированном магазине.

Fujitsu 37

Защитные функции

Защитныефункции

Ваш ноутбук располагает различными защитными функциями, при помощи которых Вы можете защитить Вашу систему и Ваши личные данные от доступа к ним посторонних лиц.

ВэтойглавеВыузнаете, как пользоваться данными функциями и какие преимущества они Вам дают.

Помните, что в некоторых случаях, если Вы, например, забыли Ваш пароль, Вы сами также утратите доступ к Вашей системе и к Вашим данным. Поэтому соблюдайте следующие указания:

• Через регулярные промежутки времени создавайте резервные копии Ваших данных на внешних носителях данных, например, на внешних жестких дисках, дисках CD , DVD или Blu-ray.

• В случае некоторых за Записывайте пароли

В случае утери паролей Вы должны обратиться в нашу систему интерактивной помощи Service Desk. Удаление или восстановление паролей не является гарантийным случаем и потому подлежит оплате.

Использование Security Lock

Устройство имеет приспособление Security-Lock для троса Kensington Lock Cable. При помощи Kensington Lock Cable, прочного стального троса, Вы можете защитить Ваш ноутбук от

кражи. Kensington Lock Cable может быть поставлен в качестве принадлежности.

щитных функций требуется назначение паролей.

и храните их в надежном месте.

Fujitsu Technology Solutions рекомендует использовать замок с числовым кодом.

► Закрепите Kensington Lock Cable

на предназначенном в этих целях приспособлении на Вашем ноутбуке.

38 Fujitsu

KensingtonLockCableиспользованиеSecurityLockМеханическаязащитаЗащита откражи

Защитные функции

Введение защиты паролем в BIOS-Setup-Utility

Прежде, чем в целях обеспечения безопасности Ваших данных воспользоваться различными возможностями защиты паролем, имеющимися в настройках BIOS-Setup-Utility, обратите внимание на следующие указания:

Записывайте пароли и храните их в надежном месте. Если Вы забудете пароль администратора, то больше не сможете войти в свой ноутбук. Удаление паролей не является гарантийным случаем, и за их восстановление взимается плата.

Защитапаролем

Ваш пароль может состоять максимум из восьми знаков и может содержать буквы ицифры. Отсутствует различие между прописными и строчными буквами.

Защита BIOS-Setup-Utility (пароль администратора и пользователя)

Если Вы читаете эту инструкцию по эксплуатации с экрана, то мы рекомендуем Вам распечатать ее. После этого Вы сможете проводить настройку пароля без вызова указаний на экран.

BIOS-Setup-Utility

При помощи как пароля администратора, так и пароля пользователя Вы воспрепятствуете несанкционированному доступу к BIOS-Set up-Utility. Зная пароль администратора, Вы имеете доступ ко всем функциям BI OS -S etup-Utility, а зная пароль пользователя - только копределеннойчастиэтихфункций. Пароль пользователя может быть назначен только в случае, если уже назначен пароль администратора.

Вызов настроек BIOS-Setup-Utility и работа с ними описаны в главе

Настройки в BIOS-S etup-Utility", Сторона 57.

Fujitsu 39

Защитные функции

Задание пароля администратора и пароля пользователя

►ВойдитевBIOS-Setup-Utility и выберите меню Security (Безопасность). ►ВыделитеполеSet Supervisor Password инажмитеклавишуввода.

Команда Enter new Password:(Введите новый пароль:) требует от вас ввода пароля.



► Введите пароль и нажмите клавишу ввода.

В Conﬁrm new Password выводится требование подтверждения пароля.



► Введите пароль еще раз и нажмите клавишу ввода.

Changes have been saved (Изменения были сохранены) подтверждает



сохранение нового пароля.

► Чтобы назначить пароль пользователя, выберите поле Set User Password

(Установить пароль пользователя) и введите данные точно также, как и при назначении пароля администратора.

Если Вы не хотите выполнять какие-либо другие настройки, Вы можете



завершить работу с BIOS-Setup-Utilit y. ► Выберите в меню Exit (Выход) пункт Save Changes & Exit (Сохранить изменения и выйти). ► Выберите Yes (Да) инажмитеклавишуввода.

тора

ля ПарольПарольадминистра

Парольпользовате

Производится перезагрузка ноутбука, и новый пароль вступает в силу. Если после



этого вы захотите вызвать BIOS-Setup-Utility, предварительно потребуется ввести пароль администратора или пароль пользователя. Необходимо учесть, что пароль пользователя позволяет иметь доступ только к малой части настроек BIOS.

Изменение пароля администратора или пароля пользователя

Пароль администратора может быть изменен только в том случае, если при входе в BIOS-Setup-Utility Вы зарегистрировались посредством ввода пароля администратора.

ПарольПарольадмини стратораПароль пользователя

► Произведите вызов настроек BIOS-Setup-Utility и выберите меню Security. ► При изменении пароля следует произвести точно такие же действия,

как и при назначении пароля.

Уда ление па р оле й

Чтобы удалить пароль без назначения нового пароля необходимо выполнить следующие действия:

министратора

льзователя ПарольПарольад

Парольпо

►ВойдитевBIOS-Setup-Utility и выберите меню Security (Безопасность). ►ВыделитеполеSet Supervisor Password (Установить пароль администратора) или Set U ser

Password (Установить пароль пользователя) и нажмите клавишу ввода. Команда Enter Сurrent Password (Введите текущий пароль) требует от



вас ввода актуального пароля. Команда Enter New Password (Введите новый пароль) требует от вас ввода нового пароля.

► При появлении этого запроса нажмите клавишу ввода дважды. ► Выберите в меню Exit (Выход) пункт Save Changes & Exit (Сохранить изменения и выйти). ► Выберите Yes (Да) инажмитеклавишуввода.

Производится перезагрузка ноутбука, и пароль удаляется.



При удалении пароля администратора одновременно становится недействительным и пароль пользователя.

40 Fujitsu

Защитные функции

Защита паролем запуска операционной системы

При помощи пароля администратора, заданного в BIOS-Setup-Utility (см. раздел

Задание пароля администратора и пароля пользователя", Сторона 40), Вы

можете также заблокировать запуск операционной системы.

Операционнаясистема

Активирование защиты системы

►ВойдитевBI OS -Setup-Utility и выберите меню Security (Безопасность).

Операционнаясистема

► Выберите опцию Password on Boot (Запрос пароля при загрузке) и нажмите клавишу ввода. ► Выберите требуемую опцию (Disabled (Отключено), First Boot (При первой загрузке)

или Every Boot (При каждой загрузке)) инажмитеклавишуввода.

► Выберите в меню Exit (Выход) пункт Save Changes & Exit (Выход с сохранением изменений).

Ноутбук перезагружается. На дисплее появляется требование ввода



Вашего пароля (пароля администратора).

Удаление защиты системы

►ВойдитевBI OS -Setup-Utility и выберите меню Security (Безопасность).

Операционнаясистема

► Выберите опцию Password on Boot (Запрос пароля при загрузке) и нажмите клавишу ввода. ► Выберите опцию Disabled (Отключено) и нажмите клавишу ввода.

Если Вы не хотите выполнять какие-либо другие настройки, можете



завершить работу с BIOS-Setup-Utility.

► Выберите в меню Exit (Выход) пункт Save Changes & Exit (Выход с сохранением изменений).

Ноутбук перезагружается. Система больше не защищена паролем.



Защита паролем для жесткого диска

лем

Защитапаро

Пароль для защиты жесткого диска препятствует доступу посторонних лиц к жестким дискам и проверяется автоматически при каждом запуске системы. Условием для этого является предварительное назначение как минимум пароля администратора.

Fujitsu 41

Защитные функции

Активирование защиты жесткого диска

► Произведите вызов BIOS-Setup и выберите меню Security.

ЕслиВыещененазначилиникакиепароливBIOS, Вы можете теперь



задать пароль администратора и, по желанию, пароль пользователя

Защитные функции", Сторона 38).

(см. " ►ВыделитеполеHard Disk Security инажмитеклавишуввода. ►ВзонеDrive0 выделите поле Set Master Password инажмитеклавишуввода.

В Enter new Password выводится требование ввода пароля.



► Введите пароль и нажмите клавишу ввода.

В Conﬁrm new Password выводится требование подтверждения пароля.



► Введите пароль еще раз и нажмите клавишу ввода.

Сообщение Setup Notice: Changes have been saved подтверждает, что новый пароль сохранен.



► Если Вы хотите назначить пароль для второго жесткого диска (Drive1), взоне

Drive1 выделите поле Set Master P assword и затем действуйте также, как и при

назначении пароля для первого жесткого диска (Drive0 ).

Поле Password Entry on Boot настроено по умолчанию на значение Enabled.



Если Вы не желаете производить какие-либо иные настройки, Вы можете

завершить работу с BIOS-Setup. ► Выберите в меню Exit возможность Exit Saving Changes. ► Нажмите клавишу ввода и выберите Yes.

Производится перезагрузка ноутбука, после которой вступает в силу защита жесткого



диска паролем. Запрос пароля становится активным после перезагрузки ноутбука.

Удаление защиты жесткого диска

Для удаления пароля без назначения нового пароля необходимо выполнить следующие действия:

► Произведите вызов BIOS-Setup и выберите меню Security. ►ВыделитеполеHard Disk Security инажмитеклавишуввода. ►ВзонеDrive0 выделите поле Set Master Password инажмитеклавишуввода.

Команда Enter current Password требует от вас сначала повторно ввести Ваш старый пароль.



Команда Enter new Password требует от вас затем ввести новый пароль.

► После ввода трижды нажмите клавишу ввода. ► Выберите в меню Exit возможность Exit Saving Changes. ► Нажмите клавишу ввода и выберите Yes.

Производится перезагрузка ноутбука, после которой удаляется защита



этого жесткого диска паролем. ► Если Вы хотите удалить пароль для второго жесткого диска (Drive1), взоне

Drive1 выделите поле Set Master P assword и затем действуйте также, как и при

удалении пароля для первого жесткого диска (Drive0).

42 Fujitsu

Подключение внешних устройств

Подключение внешних устройст

Перед подключением устройств к ноутбуку и отсоединением их от ноутбука во всех случаях соблюдайте указания по технике безопасности, приведенные в главе "

Всегда читайте документацию на внешнее устройство, которое Вы хотите подключить.

Ни в коем случае не подсоединяйте и не отсоединяйте кабели во время грозы.

Ни в коем случае не тяните за отсоединяемый кабель! Всегда берите его за штекер.

Если Вы желаете подключить к Вашему ноутбуку или отсоединить от него внешние устройства, соблюдайте описанную ниже последовательность действий:

В случае некоторых устройств (например,USB-устройств) нет необходимости выключать ноутбук и устройство перед подключением и отключением. Дальнейшую информацию о том, требуется ли выключение устройства, можно найти в документации на внешнее устройство.

Для подключения некоторых внешних устройств требуются установка и настройка специального программного обеспечения (например, драйверов)(см. документацию на внешнее устройство и операционную систему).

Подключение устройств к ноутбуку

1. Выключите ноутбук и все внешние устройства.

2. Выньте вилку сетевого шнура ноутбука и всех соответствующих устройств из розеток.

3. Подсоедините кабели всех внешних устройств согласно указаниям.

4. Вставьте в розетки все вилки сетевых шнуров.

Устройств аПериферийныеустройст ва

Отсоединение устройств от ноутбука

1. Выключите ноутбук и все внешние устройства.

2. Выньте вилку сетевого шнура ноутбука и всех соответствующих устройств из розеток.

3. Отсоедините кабели всех внешних устройств согласно указаниям.

Устройств аПериферийныеустройст ва

Важные указания", Сторона 12.

Fujitsu 43

Подключение внешних устройств

Подключение внешнего монитора

Вы можете подключить внешний монитор к аналоговому порту VGA ноутбука. Одновременно изображение может выводиться не более чем на два монитора (см. главу "

клавиш", Сторона 25, раздел "Переключение экранов").

МониторГнездодляштекераVGAПортдляподключениядисплеяПортдляподключениямонитора

Сочетания

Аналоговый порт мони

тора VGA

► Выключите ноутбук и внешний монитор. ► Подсоедините кабель передачи данных внешнего монитора к имеющемуся

на ноутбуке порту монитора. ► Включите сначала внешний монитор, азатемноутбук.

Вы можете также переключаться с внешнего монитора на жидкокристаллический дисплей ноутбука и обратно, см. главу "

Сочетания клавиш", Сторона 25.

Вы можете одновременно вывести одно и то же изображение как на внешний монитор, так и на жидкокристаллический дисплей ноутбука.

Разъем HDMI

РазъемHDMI

Через разъем HDMI к ноутбуку можно подсоединить внешний усилитель, жидкокристаллический или плазменный телевизор, оснащенный разъемом HDMI.

► Подключите кабель для передачи данных

к внешнему устройству.

►Подключит

кразъемуH

е кабель для передачи данных

DMI на ноутбуке.

44 Fujitsu

Подключение внешних устройств

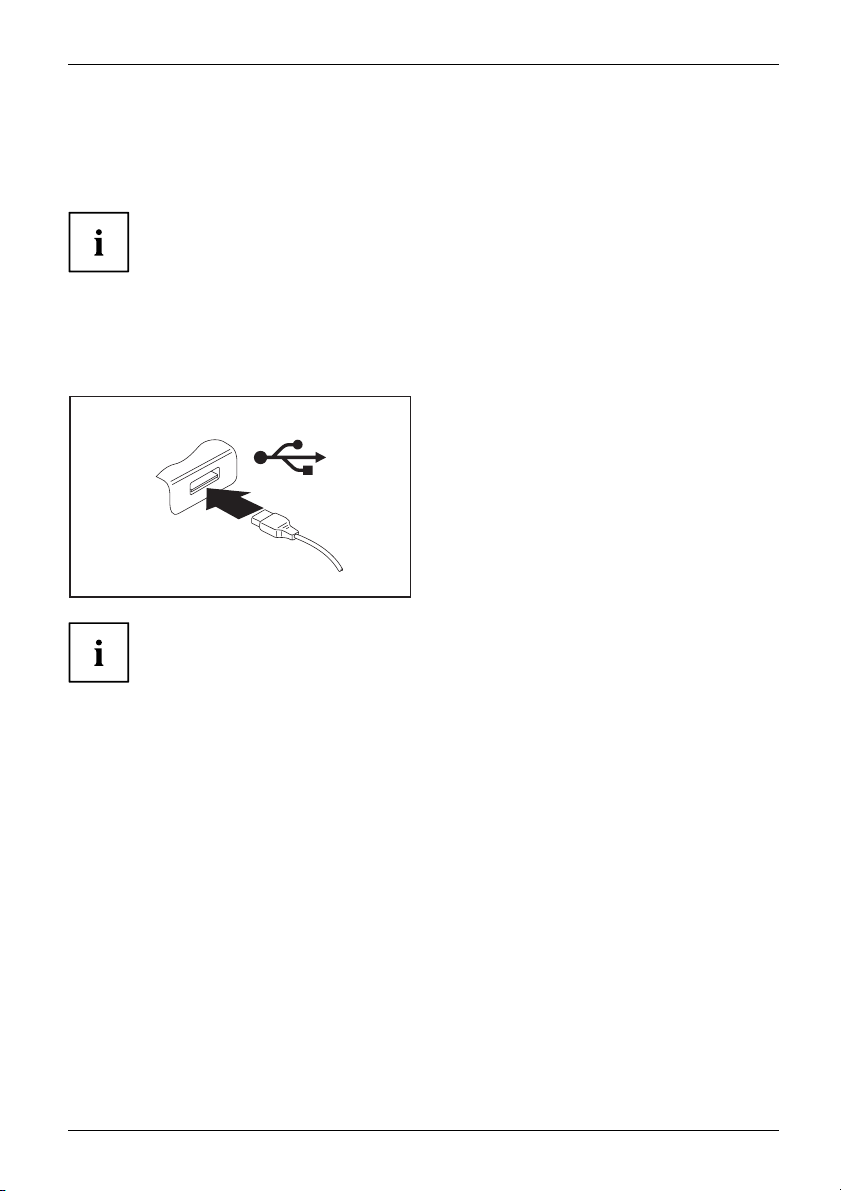

Подключение USB-устройств

ПортыUSB

КпортамUSB могут подключаться внешние устройства, которые также оснащены интерфейсом USB (например,DVD-дисковод, принтер, сканер или модем).

Уст рой ств а USB являются устройствами, пригодными для замены во время эксплуатации (hot-plug). Поэтому кабели устройств USB могут подсоединяться и отсоединяться при включенной системе.

ВслучаеUSB 1.x максимальная скорость передачи данных составляет 12 Mб/с.

ВслучаеUSB 2.0 скорость передачи данных составляет до 480 Мбит/с.

ВслучаеUSB 3.0 скорость передачи данных составляет до 5 Гбит/с.

Дальнейшую информацию Вы найдете в документации на устройства USB.

Драйверы устр

USB-устройс

тва автоматически распознаются и устанавливаются

Вашей операц

ойств

ионной системой.

►Подключитекабельпе

к внешнему устройст

редачи данных

ву.

► Подключите кабель для передачи

данных к порту USB ноутбука.

Fujitsu 45

Подключение внешних устройств

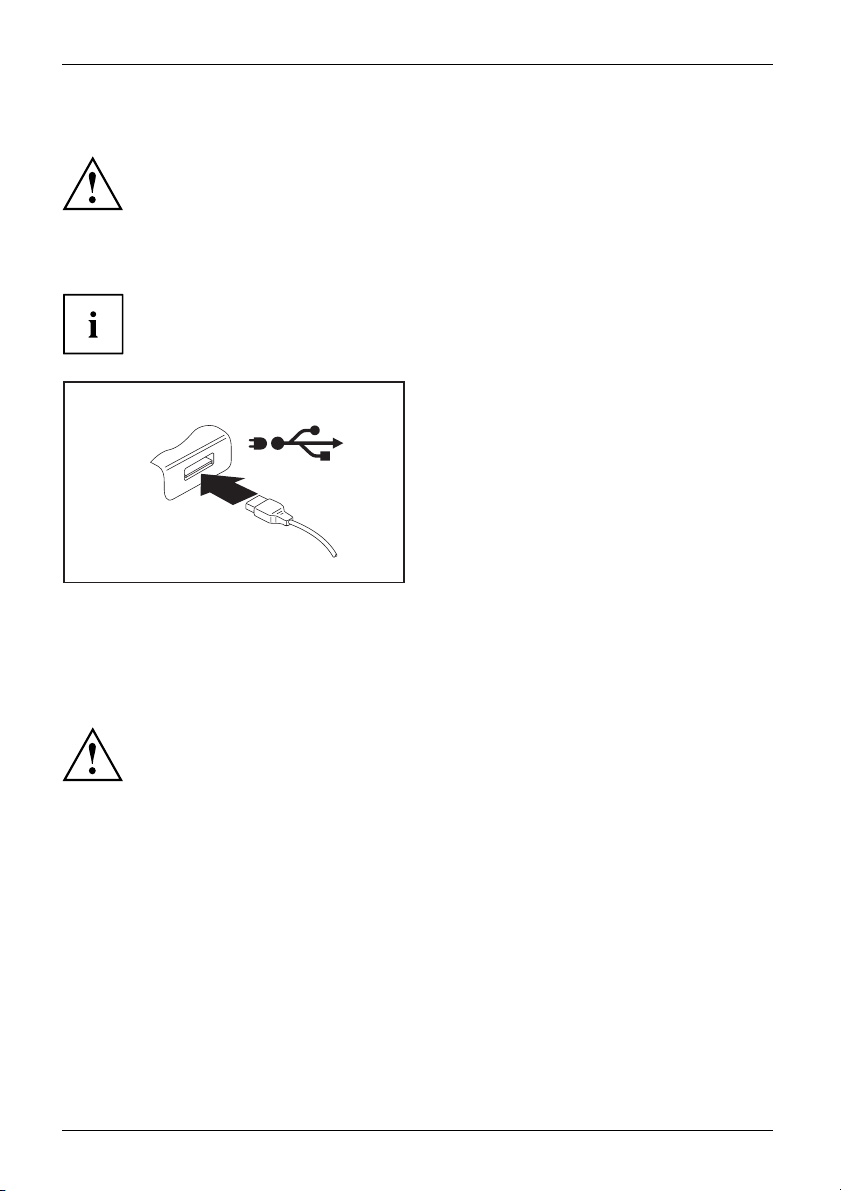

Порт USB с функцией зарядки (Anytime USB charge)

ФункциязарядкичерезпортUSB

Подключенное к порту USB устройство можно заряжать и обеспечивать энергией и при выключенном ноутбуке (например, заряжать КПК или мобильный телефон или подключать лампу с USB-разъемом).

При использовании порта USB с функцией зарядки рекомендуется эксплуатировать ноутбук с подключенным блоком питания, так как зарядка дополнительных USB-устройств сокращает время работы от аккумулятора.

Источник питания должен быть подключен уже при выключении ноутбука, так как иначе не будет активна функция зарядки USB ипоэтому подключенные USB-устройства не будут заряжаться.

Некоторые USB-устройства (например, мобильные телефоны) нуждаются в драйвере, чтобы иметь возможность пользоваться функцией зарядки USB. В этом случае функция зарядки USB не работает при выключенном ноутбуке, так как при выключенном ноутбуке драйверы не активны.

Удаление USB

Чтобы избежать потери данных, всегда удаляйте устройство надлежащим образом, как описано ниже.

► Щелкните левой кнопкой мыши в Панели задач на значке для

безопасного извлечения оборудования. ► Выберите устройство, работу которого Вы желаете завершить и

который Вам требуется удалить. ► Нажмите клавишу ввода.

Поле диалога покажет Вам, что Вы без каких-либо проблем можете удалить устройство.



46 Fujitsu

-устройств надлежащим образом

Подключение внешних устройств

Подключение внешних аудиоустройств

Гнездо для подключения микро

Подключениеаудиоу стройствАудиопортыПодключе ниемикрофона

Через порт микрофона/Line In можно подключить к ноутбуку внешний микрофон,

фона /LineIn

проигрыватель MiniDisc, проигрыватель MP3, проигрыватель CD или кассетную деку.

► Подключите аудиокабель к внешнему

устройству.

► Подключите аудиокабель

микрофона/Line-In ноу

Гнездо для подключения наушников

оустройств

ников Подключениеауди

АудиопортыПодк лючениенауш

кпорту

тбука.

Через порт для подключения наушников Вы можете подключать к Вашему ноутбуку либо наушники, либо внешние динамики.

► Подключите аудиокабель к внешнему

устройству.

► Подключите аудиокабель к порту для

подключения наушников на ноутбуке. Внутренние динамики отключаются.



Если Вы покупаете кабель в специализированном магазине, пожалуйста, учтите следующее указание:

Гнездо для подключения наушников на Вашем ноутбуке – это "гнездовойконтактныйзажим3,5 мм".

Для подключения наушников или динамиков потребуется "аудио-штекер 3,5 мм".

Fujitsu 47

Монтаж и демонтаж компонент в случае

оказания сервисных услуг

Монтаж и демонтаж компонент в случае оказания сервисных услуг

Ремонт ноутбука может производиться только авторизованными специалистами. В случае недозволенного открытия устройства или выполнения ремонта ненадлежащим образом гарантия утратит свою силу, а пользователь подвергается высокому риску (удар током, угроза возгорания).

КомпонентыСлучайоказаниясервисныхуслуг

После согласования с горячей линией/системой интерактивной помощи Service Desk Вы можете самостоятельно монтировать и демонтировать описанные в данной главе компоненты.

Если Вы самостоятельно монтируете и демонтируете компоненты, не согласовав это предварительно с горячей линией/системой интерактивной помощи Service Desk, то в этом случае гарантия на Ваш ноутбук утратит свою силу.

Указания по монтажу и демонтажу узлов и конструктивных элементов

• Выключите ноутбук и выньте вилку сетевого шнура из розетки.

• Обращайтесь с осторожностью с блокирующими механизмами батареи и прочих конструктивных элементов.

• Никогданеиспользуйтеострыепредметы, например, отвертки, ножницы или

ножвкачестверычагадляснятиязаглушек.

УказанияМодульEG B

Модули со схемными элементами (EGB) , которые могут подвергнуться опасности электростатического воздействия, могут быть помечены такой наклейкой:

При обращении с модулями EGB необходимо обязательно соблюдать следующие указания:

• Перед работой с модулями требуется статически разрядить свое тело (например посредством касания какого-либо заземленного предмета).

• Исключить возможность статического заряда используемых устройств и инструментов.

• Перед установкой или снятием модулей выньте вилку сетевого кабеля из розетки.

• Касайтесь только кромок модулей.

• Неприкасайтеськштырьковымвыводамилипечатнымпроводникам модуля.

48 Fujitsu

Монтаж и демонтаж компонент в случае

оказания сервисных услуг

Подготовка к снятию элементов

При снятии или замене элементов системы подготовьтесь к снятию следующим образом:

Соблюдайте указания по технике безопасности, приведенные в

Важные указания", Сторона 12.

главе "

Отключите сетевой кабель от розетки с заземленным контактом!

► Выключите устройство.

Не допускается нахождение устройства в режиме энергосбережения!

► Закройте жидкокристаллический дисплей. ► Отсоедините все кабели от устройства. ► Переверните устройство и положите его на устойчивую, ровную и чистую поверхность.

При необходимости положите на эту поверхность подкладку, предохраняющую от скольжения, для того, чтобы избежать возникновения царапин на устройстве.

► Чтобы отключить аккумулятор и полностью обесточить устройство, вставьте стержень

или кусок проволоки (например, канцелярскую скрепку) в отверстие клавишы отключения аккумулятора на нижней стороне устройства.

При подаче напряжения к устройству аккумулятор снова включается.

Fujitsu 49

Монтаж и демонтаж компонент в случае

оказания сервисных услуг

Демонтаж и монтаж модулей расширения памяти

МодульпамятиОперативнаяпамятьИзвлечениекартыпамятиРасширениеси стемыРасширени есистемы

Если горячая линия/система интерактивной помощи Service Desk потребует от Вас самостоятельно монтировать или демонтировать модули расширения памяти, действуйте следующим образом:

Соблюдайте указания по технике безопасности, приведенные в

Важные указания", Сторона 12.

главе "

При установке и извлечении модулей памяти ноутбук не должен быть подключен кблокупитания, см. "

Используйтетолькомодулирасширенияпамяти, допущенные для использования в Вашем ноутбуке см. главу "

При установке и снятии модулей памяти не оказывайте чрезмерное давление.

Следитезатем, чтобы никакие инородные тела не попадали в гнездо для расширения памяти.

Подготовка к снятию элементов", Сторона 49.

Teхнические данные", Сторона 68.

При установке и изв На некоторых устро элементы. Эти элем специалистам. По

этому соблюдайте следующие указания:

При работе отдел рекомендуем Ва приступить к из случае возможн

Поскольку нек открыты, необ

демонтажу уз

лечении модуля памяти необходимо открыть сервисный отсек.

йствах при открывании отсека могут быть открыты различные

енты разрешается демонтировать или менять только авторизованным

ьные элементы могут сильно нагреваться. Поэтому

м выждать час после выключения ноутбука, прежде чем

влечению или установке модулей памяти. Впротивном

а опасность ожоговых травм!

оторые чувствительные к электростатическим разрядам элементы ходимо соблюдать инструкции главы "

Указания по монтажу и

лов и конструктивных элементов", Сторона 48.

50 Fujitsu

Монтаж и демонтаж компонент в случае

Снятие заглушки

► Выверните винты (1). ► Снимите с ноутбука заглушку (2).

Снятие модуля памяти

оказания сервисных услуг

► Осторожно отожмите наружу оба

фиксатора (1).

амяти

и Расширениеп

Модульпамят

Модуль памяти откидывается вверх (2).



► Извлеките модуль памяти из монтажного

гнезда, потянув его в направлении, указанном стрелкой (3).

Fujitsu 51

Монтаж и демонтаж компонент в случае

Установка модуля памяти

Крепление заглушки

оказания сервисных услуг

► Вставьте модуль памяти

присоединительными контактами и вырезом (a) вперед в монтажное гнездо (1).

РасширениепамятиМодульпамяти

► Осторожноопуститемодульпамятивниз

до его ощутимой фиксации (2).

► Вставьте заглушку в её монтажное гнездо в направлении, указанном стрелкой (1). ►Закрепи

тезаглушкуприпомощивинтов(2).

52 Fujitsu

Монтаж и демонтаж компонент в случае

Снятие и установка жесткого диска

Снятие заглушки

►Выкрутитевинты(1).

Будьте внимательны при хранении винтов. Если Вы одновременно снимаете несколько элементов, винты для разных элементов держите отдельно друг от друга. При использовании неправильных винтов возможно повреждение элементов.

оказания сервисных услуг

► Снимите с ноутбука заглушку (2).

Fujitsu 53

Монтаж и демонтаж компонент в случае

оказания сервисных услуг

Снятие жесткого диска

►Выкрутитевинты(1). ► Чтобы отсоединить жесткий диск от контактов, сдвиньте его в направлении, указанном

стрелкой (2).

► Извлеките жесткий диск из отсека для жесткого диска (3).

54 Fujitsu

Монтаж и демонтаж компонент в случае

Установка жесткого диска

Если Вы одновременно устанавливаете несколько элементов, винты для разных элементов держите отдельно друг от друга и следите за тем, чтобы использовать правильные винты. При использовании неправильных винтов возможно повреждение элементов.

оказания сервисных услуг

► Вставьте жесткий диск в отсек для жесткого диска (1). ► Сдвиньте жесткий диск до отчетливой фиксации в направлении, указанном стрелкой (2) . ► Вверните винты (3).

Fujitsu 55

Монтаж и демонтаж компонент в случае

оказания сервисных услуг

Крепление заглушки

► Установите заглушку на гнездо, предназначенное для ее монтажа (1).

Если Вы одновременно снимаете несколько элементов, винты для разных элементов держите отдельно друг от друга и следите за тем, чтобы использовать правильные винты. При использовании неправильных винтов возможно повреждение элементов.

► Вверните винты (2).

Завершение демонтажа элементов

После демонтажа или замены желаемого элемента системы, подготовьте Ваше устройство к повторному вводу в эксплуатацию следующим образом:

► Установите ноутбук в правильном положении на ровной поверхности. ► Подключитеотсоединенныедоэтогокабели.

56 Fujitsu

Настройки в BIOS-Setup-Utility

Настройки в BIOS-Setup-Utili

BIOS-Setup-Utility:Настройкисистемы,BIOS-Setup-UtilityКонфигурация,BIOSSetupUtilityН астройкаКонфигури рованиесистемыКонфигурированиеаппаратногообеспечения

При помощи BIOS-Setup-Utility можно настроить системные функции и конфигурацию аппаратного обеспечения ноутбука.

При поставке ноутбука действительна стандартная настройка. Эти настройки можно изменить в меню BIOS-Setup-Utility. Изменения настроек вступают в силу сразу же после их сохранения в BIOS-Setup-Utility ивыходаизнего.

В BIOS-Setup-Utility имеются следующие меню:

Информация

Система

Advanced

Security

Boot

Exit

Индикация BIOS-информации, а также информации о процессоре и оноутбуке

Дополнительные настройки системы

Конфигурация различных элементов аппаратного обеспечения, например, мыши, клавиатуры, процессора

Настройки пароля и защитные функции

Конфигурация последовательности запуска

Завершение работы с BIOS-Setup- U tility

Запуск BIOS-Setup-Utility

► Перезагрузите устройство (включение/выключение или перезагрузка операционной

системы).

BIOS-Setup-Utility

При запуске на экран кратковременно выводится следующее или аналогичное сообщение:



<F2> BIOS Setup <F12> Boot Menu

► Нажмите функциональную клавишу ► Если задан пароль, введите его и нажмите клавишу ввода.

Если Вы забыли пароль, обратитесь к Вашему системному администратору или же в наш сервисный центр.

Запустится BIOS-Setup-Utility.

Fujitsu 57

Настройки в BIOS-Setup-Utility

Работа в BIOS-Setup-Utility

BIOS-Setup-Utility

Нажмите клавишуF1, чтобы получить помощь для работы с BIOS-Setup-Utility. Описание отдельных настроек выводится в правом окне BIOS-Setup-Utility.

Припомощиклавиши настройки BIOS-Setup-Utility.

Вы можете загрузить стандартные

←

ESC

ора

раметров.

↑

сора

для вы

или↓опцию, которую Вы хотите изменить.

хода из выбранного меню.

► Выберите клавишами курс

произвести настройку па Данное меню выводится на экран.



► Выберите клавишами кур ► Нажмите клавишу ввода. ► Нажмите клавишу ► Запишите измененные записи (например, в данной инструкции по эксплуатации).

или

→

меню, в котором Вы намерены

Завершение работы с BIOS-Setup-Utility

BIOS-Setup-Utility

ВменюExit (Выход ее с помощью клави

Exit Saving Changes (Завершить с сохранением изменений)-Сохранение изменений и завершение работы с BIOS-

► Чтобы сохранить актуальные записи в меню и завершить работу с BIOS-Setup-Utility,

выберите пункт Exit Saving Changes (Завершить с сохранением изменений), азатемYes (Да). Ноутбук пер



Exit Discarding Changes (Завершить без сохранения изменений)–Отмена изменений и завершение работы с B

► Для отмены изменений следует выбрать Exit Discarding Changes (Завершить

без сохранения изменений) и Ye s (Да).

йки, действительные при вызове BIOS-Setup-Utility, остаются в силе. Работа

Настро



Setup-Utility завершается и ноутбук перезагружается.

в BIOS-

) необходимо выбрать требуемую опцию и активировать

ши ввода:

Setup-Utility

езагружается, и новые настройки вступают в силу.

IOS-Setup-Utility

Load Setup Defaults (Загрузить стандартные параметры) – Загрузка параметров по умолчанию

► Чтобы загрузить параметры по умолчанию для всех меню BIOS-Setup-Utility, выберите

Load Setup D efaults (Загрузить стандартные параметры), азатемYes (Да).

58 Fujitsu

Настройки в BIOS-Setup-Utility

Discard Changes (Отменить изменения)–Отменить изменения, не покидая BIOS-Se

► Чтобы отменить изменения, выберите Discard Changes (Отменить

изменения), азатемYe s (Да). Настройки, действительные п



Теперь можно выполнить дальнейшие настройки в BIOS-Setup-Utility.

►ЧтобывыйтиизBIOS-Setup-Utility с сохранением выполненных настроек, выберите

Exit Saving Changes (Выход с сохранением изменений) и Ye s (Да).

ри вызове BIOS-S etu p- U tility, остаются в силе.

tup-Utility

Save Changes (Сохранить изменения)-Сохранить изменения, не покидая BIOS-Setup-Utility

► Чтобы сохранить изменения, выберите Save Changes (Сохранить

изменения), азатемYe s (Да). Изменения сохраняются. Теперь Вы можете произвести дальнейшие



настройки в BIOS-Setup-Utility.

►ЧтобывыйтиизBIOS-Setup-Utility с сохранением выполненных настроек, выберите

Exit Saving Changes (Выход с сохранением изменений) и Ye s (Да).

Save Changes and

Power Off (Сохранить изменения

и выключить питание)

► Для того чтобы сохранить изменения и отключить Ваше устройство, выберите Save

Changes and Power Off (Сохранить изменения и выключить питание) и Ye s (Да).

Изменения сохраняются. Ваше устройство выключается.



Fujitsu 59

Решение проблем и советы

Решениепробл емСоветыСбойУстранениесбоев

В случае сбоя попробуйте устранить его, приняв следующие меры. Если Вам не удается устранить сбой, выполните следующие действия:

► Запишите выполненные Вами действия и состояние, в котором находился

►Выключитеноутбук. ► Соединитесь с горячей линией/системой интерактивной помощи Service Desk.

При отсоединении или подключении кабелей необходимо соблюдать указания по технике безопасности, приведенные в справочнике "Safety/Regulations" (Безопасность/Инструкции).

ноутбук при появлении ошибки. Запишите также текст сигнализации об ошибке, если он был выведен на экран.

Номера телефонов приведены в списке "Service Desk". Прежде чем позвонить, подготовьте следующую информацию:

• Модель и серийный номер ноутбука. Серийный номер можно найти на наклейке, расположенной на нижней стороне ноутбука.

• Список сообщений, появившихся на экране, с указанием звуковых сигналов.

• Все изменения аппаратного и программного обеспечения, произведенные Вами с момента получения ноутбука.

• Все изменения настроек, произведенные Вами в BIOS-Setup с момента получения ноутбука.

• Описание конфигурации системы и всех подключенных к ней периферийных устройств.

• Ваш договор купли-продажи.

Наши ноутбу размеры и ра режиме. Вз игровыми п с програм уменьшен версий др определ потере д можно за

60 Fujitsu

ки в своем исполнении имеют компоненты, уменьшающие вес,

сход энергии, и оптимизированы для работы в мобильном

ависимости от приобретенной вами конфигурации при работе с

рограммами, требующими больших объемов вычислений, например, мами с трехмерной графикой, может наблюдаться некоторое ие функциональности по сравнению с настольным ПК. Ус тан овк а нов ых айверов, не одобренных компанией Fujitsu Technology Solutions, при

енных обстоятельствах может привести к потере производительности,

анных и сбоям. Одобренные драйверы и актуальные версии BIOS

грузить с сайта: "

http://support.ts.fujitsu.com/Download/Index.asp"

Решение проблем и советы

Помощь в трудной ситуации

Если с Вашим компьютером возникла проблема, которуюВынеможетерешить самостоятельно:

► Запишите идентификационный номер Вашего устройства. Идентификационный номер

указан на фирменной табличке, на задней или на нижней стороне корпуса.

► Для решения проблемы свяжитесь со службой помощи Service D esk, ответственной за

Вашу страну (см. список «Service-Desk» или в Интернете на сайте

http://support.ts.fujitsu.com/contact/servicedesk/ServiceDeskNumber_Int.asp"). Подготовьте

для этого идентификационный или серийный номер Вашей системы.

Использование клавишы для отключения аккумулятора

Если устройство перестает реагировать, втомчисле, и на нажатие сетевого выключателя, используйте клавишу отключения аккумулятора, чтобы выключить устройство.

► Отключите устройство от сетевого адаптера. ► Вставьте стержень или кусок проволоки (например, канцелярскую скрепку) в отверстие

клавишы для отключения аккумулятора и надавите на него, чтобы выключить систему. ► Снова подключите сетевой адаптер к устройству. ► Повторно включите устройство.

Fujitsu 61

Решение проблем и советы

Восстановление содержимого же

сткого

диска в Windows

ЖесткийдискВосстановлениеопе рационнойсистемы

Припомощидиска"Windows Reco "Drivers & Ut ilities " Вы може

Соответствующие инструкции

При переустановке будут у программы. Поэтому перед Ваши данные на внешнем же

►Включитеноутбук.

При запуске на экране появляется следующее сообщение:



<ESC>Diagnostic screen <F12>Boot Menu <F2>BIOS Setup

► При появлении на экране данного сообщения нажмите функциональную клавишу ►Вставьтедиск"Windows Recovery-CD" в оптический дисковод. ► Выберите CD-ROM и нажмите клавишу ввода. ► Следуйте указаниям на дисплее.

После завершения установки требуется заново установить все драйверы. Только после этого вновь будет обеспечена правильная поддержка некоторых встроенных компонентов технического обеспечения.

►ВставьтедискCD/DVD "Drivers & Utilities" воптическийдисковод. Запуск

компакт-диска производится автоматически. ► Щелкните мышью на клавише Desk U pdate. ► Выберите Автоматическая установка драйверов (Express) ищелкните

мышью на Запуск установки. ► Следуйте указаниям на дисплее. ► После завершения установки драйверов произведите перезагрузку ноутбука.

very-CD" (доступен в качестве опции) идискаCD/DVD

те заново установить операционную систему Windows.

Вы найдете на коробке компакт-диска Recovery.

далены все личные данные и все установленные

переустановкой Вы обязательно должны сохранить

стком диске или на диске CD/DVD.

F12

Время суток или дата в ноутбуке не соответс

ВремялетнееВремязимнееВремясутокнесоответствующееПоказа ниявременисутокнесоответствуютдействит ельностиНеправильныедата/времясутокДатанес оответствуетдействительност иПредохранительнаябатарея,зарядка

Причина Устранени

Время сут

После включения ноутбука время суток и дата остаются неправильно настроенными.

62 Fujitsu

твуют действительным

ок, дата установлены неправильно.

е неисправностей

► Настройт

или дату

► Обратитесь в магазин или в нашу систему

интерактивной помощи Service Desk.

евBIOS-Setup-Utility время суток

вменюMain.

Решение проблем и советы

Жидкокристаллический дисплей ноутбука остается темным

ЖидкокристаллическийдисплейТемн ыйжидкокристаллически йдисплей

Причина Устранение неполадок

Монитор выключен.

Подключены внешний мони телевизор.

тор или

► Нажмите любую клавишу или

прикоснитесь к сенсорной па

нели.

► Нажмите комбинацию клавиш для

переключения мониторов, см. "

Сочетания

клавиш", Сторона 25.

Плохо читаются данные на жидкокристаллическом дисплее ноутбука

кийдисплей

кийдисплей Жидкокристалличес

Жидкокристалличес

Причина Устранение неисправностей

Слепящее действие отраженного света ► Поставьте ноутбук под другим углом или

измените угол наклона дисплея.

► Повысьте яркость изображения.

Внешний монитор остается темным

Монитор

Причина Устранение неисправностей

Монитор выключен. ► Включите внешний монитор.

Экран погашен. ►Нажмителюбуюклавишу.

Яркость настроена на "темный". ► Настройте яркость монитора на "светлый

Вывод информации настроен на жидкокристаллический дисплей ноутбука.

Неправильно подключены сетевой кабель или кабель для передачи данных внешнего монитора.

экран".

► Нажмите комбинацию клавиш для

переключения мониторов, см. "

Сочетания

клавиш", Сторона 25.

► Выключите внешний монитор и ноутбук. ► Проверьт

сетевой к крозетк

е, правильно ли подключен

абель к внешнему монитору и

е.

► Проверьте, правильно ли подключен

кабель для передачи данных к ноутбуку и к внешнему монитору (если имеется штекер).

►Включ

ите внешний монитор и ноутбук.

Fujitsu 63

Решение проблем и советы

Данные не выводятся на внешний монитор или перемещаются по экрану

МониторМонитор

Причина Устранение неисправностей

В качестве внешнего монитора выбран несоответствующий монитор или настроено несоответствующее экранное разрешение для используемой прикладной программы.

► Завершите работу с прикладной

программой в Windows, используя комбинацию клавиш данный сбой не будет устранен после завершения программы, используйте комбинацию клавиш для переключения на жидкокристаллический дисплей ноутбука (см. "

Сторона 25).

Измените следующую настройку:

► Настройка экранного разрешения:

Настройтеразрешениедисплея, как описано в документации к Вашей операционной системе.

► Выбор монитора: Выберите монитор 1

или 2, как описано в документации к Вашей операционной системе.

Alt+F4

Сочетания клавиш",

. Если

Ноутбук не запускается после включения

Ноутбук

Причина Устранение неисправностей

Аккумулятор разряжен.

Адаптер подсоединен неправильно. ► Проверьте, правильно ли подсоединен

► Зарядите аккумулятор.

или

► Подключите сетевой адаптер к

ноутбуку.

адаптер.

►Включитеноутбук.

64 Fujitsu

Решение проблем и советы

Ноутбук прекратил работу

НоутбукЗавершениережима

Причина Устранение неисправностей

Ноутбук работает в режиме

► Завершите режим энергосбережения.

энергосбережения.

Сбой вызван прикладной прог

Аккумулятор разряжен.

раммой.

► Завершите работу с прикладн

программой или перезагрузи (комбинацией клавиш для п операционной системы ил сетевого выключателя ON

► Зарядите аккумулятор.

ой

те ноутбук

ерезагрузки

икнопкой

/OFF).

или

► Подключите сетевой ад

аптер к

ноутбуку.

Принтер не печатает

Принтернепечатает

Причина Устранение неисправностей

Принтер не включен. ► Проверьте, включен ли принтер и готов

Принтер неправильно подключен. ► Проверьте, правильно ли подключен

Драйвер принтера поврежден, неправильно установлен или установлен неверный драйвер.

ли он к работе (см. документацию на принтер).

кабель для передачи данных между ноутбуком и принтером.

► Проверьте, правильно ли подключен

кабель для передачи данных между ноутбуком и принтером.

► Проверьте, загружен ли правильный

драйвер принтера (см. документацию на принтер).

Радиосвязь с одной из сетей не работает

Радиосвязьсоднойизсетейне работает

Причина Устранение неисправностей

Радиокомпонент выключен. ► Включите свои радиокомпоненты

Радиокомпонент включен. Несмотря на это

► Проверьте, подключена ли радиосвязь

радиосвязь с одной из сетей не работает.

► Более подробная информация по

Fujitsu 65

Включение и выключение

(см. "

радиокомпонентов", Сторона 36).

через программное обеспечение.

использованию радиокомпонента находится в файлах помощи.

Решение проблем и советы

Звуковая сигнализация о сбоях

ЗвуковаясигнализациясбоевСбой

Причина

Звуковой сигнал повторяется с интервалом в

Устранение неисправностей

► Зарядите аккумулятор.

несколько секунд.

Очень низкий уровень зарядки аккумулятора.

Сообщения о сбоях на экране

ане Сообщенияосбояхнаэкр

Сбой

Ниже описываются сообщения о сбоях, поступающие от BIOS-Setup. Сообщения осбоях, выводимые операционной системой или программами, приведены в документации на данные программы.

В случае повторного появления сообщения о сбое, несмотря на предпринятые меры по устранению неисправности, обратитесь в магазин, в котором Вы приобрели ноутбук, или в нашу сервисную службу.

Сообщение о сбоях/Причина Устранение неисправностей

CMOS Battery Bad

Повторение данного сообщения о сбое означает, что предохранительная батарея ноутбука разряжена.

System CMOS checksum bad - Default conﬁguration used

Конфигурация системы содержит недействительные данные.

Extended

memory failed at offset: xxxx Failing Bits:

zzzz zzzz

При тести произош

Failur

Неправ

ровании расширения памяти

ла ошибка в адресе xxxx.

e Fixed Disk n

ильная настройка жесткого диска.

Keyboard controller error

Keyboard error

► Свяжитесь с магазином, в котором Вы

приобрели ПК, или с нашей сервисной службой.

►Выключитеноутбук. ►Включитеноут

бук.

► Нажмите функциональную клавишу

для вызова BIOS-Setup.

► Выберите в BI

OS-Setup меню Exit . ► Выберите позицию Load Setup Defaults. ► Выберите O

► Проверьте

дополнит

K и нажмите клавишу ввода.

, правильно ли вставлен

ельный модуль памяти.

► Произведите запуск BIOS-Setup (подменю

Primary Master) и выберите правильную настройку.

►Выключитеноутбуккнопкойсетевого

выключателя.

►Подождите3-5секунд и вновь включите

ноутбук.

Если Вы пользуетесь внешней клавиатурой:

► Проверьте ее подключение и

перезагрузите ноутбук.

66 Fujitsu

Решение проблем и советы

Сообщение о сбоях/Причина Устранение неисправностей

nn Stuck key

► Проверьте, не нажата ли какая-л

клавиша.

Operating system not found

► Проверьте в BIOS-Setup, прави

установлен жесткий диск.

►Убедитесьвтом, что операционная

система установлена на соответствующем диске.

Press <F1> to resume, <F2> to SETUP

Данное сообщение о сбое появляется в случае ошибки во время самотестирования перед запуском операционной системы.

Previous boot incomplete - Default conﬁguration usedПо причине сбоя во время предыдущего

► Нажмите функциональную клавишу

для запуска операционной системы.

► Нажмите функциональну

для вызова BIOS-Setup.

► Нажмите по требованию функциональную

клавишу

запуска системы для определенных настроек используются стандартные значения. Проверьте настройки в BIOS-Setup.

Real Time clock error

► Свяжитесь с магазином, в котором Вы

приобрели ПК, или с нашей сервисной службой.

nnnnK Shadow RAM failed at offset: xxxx Failing Bits: zzzz

► Свяжитесь с магазином, в котором Вы

приобрели ПК, или с нашей сервисной службой.

System battery is dead - Replace and run SETUP

► Свяжитесь с магазином, в котором Вы

приобрели ПК, или с нашей сервисной службой.

System cache error - Cache disabled

► Свяжитесь с магазином, в котором Вы

приобрели ПК, или с нашей сервисной службой.

System timer error

► Свяжитесь с магазином, в котором Вы

приобрели ПК, или с нашей сервисной службой.

ибо

льно ли

юклавишу

Fujitsu 67

Teхнические данные

Teхническиеданные

LIFEBOOK

Техническиеданные

Температура

Эксплуатация 5 °C ... 35 °C

Транспортировка

Габаритные размеры

Ширина x глубина x высота (передняя сторона/задняя сторона)

Вес (с 6-элементным аккумулятором)

Список параметров для данного устройства содержит дальнейшие технические данные. Список параметров Вы можете найти на Вашем устройстве или в Интернете на сайте "

http://fujitsu.com/fts/support".

Аккумулятор

Сведения об аккумуляторах, используемых на Вашем ноутбуке, Вы найдете в Интернете на сайте "

http://fujitsu.com/fts/support".

-15 °C ... 60 ° C

376 мм x 245 мм x20,2мм /27,1мм (25,4 мм

без резиновых ножек)

ок.2,2кг

6-элементный аккумулятор

Номинальное напряжение 10,8 В

Номинальная емкость

4400 мАч (48 Втч)

Сетевой адаптер 65 Вт

Техническиеданные

Первичная обмотка

Номинальное напряжение

Номинальная частота

Вторичная обмотка (в зависимости от устройства)

Номинальное напряжение 19 В

Максимальный номинальный ток 3,42 A

Вторичная обмотка (в зависимости от устройства)

Номинальное напряжение 20 В

Максимальный номинальный ток 3,25 A

Можно в любое время заказать дополнительный сетевой адаптер и дополнительный сетевой к абель.

68 Fujitsu

100 В -240В (автоматически)

50 Гц -60Гц (автоматически)

Указания изготовителя

Утилизация отходов и их повторное использование

Указания

Информацию по этой теме Вы найдете на Вашем ноутбуке или на наших Интернет-сайтах

http://www.fujitsu.com/fts/about/fts/environment-care/").

Заявления о соответствии товара (Declarations of Conformity)

Заявлениеосоответствиитовара

Заявления о соответствии товара (Declarations of C onformity) для данного устройства можно найти в Интернете на сайте "

Настоящим компания Fujitsu Technology Solutions заявляет, чтоВашеустройствосоответствует основным требованиям и другим соответствующим предписаниям директивы 1999/5/EG.

СЕ-маркировка

CE- обозначение для приборов с радиокомпонентом

Данное устройство в поставленном исполнении соответствует требованиям "Экологической директивы" 2009/125/EG и директивы R&TTE 1999/5/EG Европейского парламента и Совета Европы от 9 марта 1999 г. о радиоустройствах и устройствах телекоммуникационной техники и взаимном признании соответствия.

Данное устройство может использоваться в следующих странах:

Бельгия Болгария Дания Германия

Эстония

Великобритания

Латвия Лихтенштейн Литва

Мальта Нидерланды Норвегия Австрия

Польша Португалия Румыния Швеция

Швейцария

Чешская Республика

http://globalsp.ts.fujitsu.com/sites/certiﬁcates/default.aspx".

Финляндия Франция Греция

Ирландия Исландия Италия

Люксембург

Словакия Словения

Венгрия Кипр

Испания

Актуальную информацию о возможных ограничениях при работе с устройством вы получите в соответствующем органе соответствующей страны. Если Ваша страна не указана в этом перечне, следует обратиться в соответствующий орган надзора с вопросом, разрешено ли в Вашей стране пользование данным изделием.

Fujitsu 69

Указания изготовителя

Положения о правах собственности

If there is no F CC logo and also no FCC ID on the device then this device is not approved by the Federal Communications Commission (FCC) of the USA. Although it is not explicitly forbidden to travel the US trading area ca rrying this device, but to avoid trouble at customs clearance Fujitsu Technology Solutions GmbH recommends not to bring this device into the US trading area.

Regulatory information for notebooks without radio device

Regulatoryinformatio

NOTICE:

Changes or modiﬁcations no t expressly approved by Fujitsu Technology Solutions could void this user’s authority to operate the equipment.

Notice to Users of Radios and Television

These limits are designed to provide rea son able protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenn a.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet that is on a different circuit than the receiver.

• Consult the dealer or an experienced radio/TV technician for help.

Notice to Users of the US Telephone Network

Your notebook may be supplied with an internal modem w hich complies with Part 68 of the FCC rules. On this notebook is a label that contains the FCC Registration Number and the Ringer Equivalence Number (REN) for this equipment among other information. If requested, the user must provide their telephone company with the following information:

1. The telephone number to which the notebook is connected.

2. The Ringer Equivalence Number (REN) for this equipment.

3. The equipment requires a standard modular jack type USOC RJ-11C which is FCC Part 68 compliant.

4. The FCC Registration Number.

This equipment is designed to be connected to the telephone network or premises wiring using a standard modular jack type USOC RJ-11C which is FCC Part 68 compliant and a line cord between the modem and the telephone network with a minimum of 26AWG.

The REN is used to determine the number of devices that you may conne ct to your telephone line and still have all of those devices ring w hen your number is called. Too ma ny devices on one line may result in failure to ring in response to an incoming call. In most, but not all, areas the sum of the RENs of all of the devices should not exceed ﬁve (5). To be certain of the number of devices you may connect to your line, as determined by the RENs, contact your local telephone company. If this equipment causes harm to the telephone network, your telephone company may discontinue your service temporarily. If possible, they will notify you in advance. If advance notice is not practical they will notify you as soon as possible. You will also be advised of your right to ﬁle a complaint w ith the FCC.

70 Fujitsu

Указания изготовителя

This fax modem also complies with fax branding requirements pe r FCC Part 68.

Your telephone company will probably ask you to disconnect this equipment from the telephone network until the problem is corrected and you are sure that the equipment is not malfunctioning. This equipment may not be used on coin-operated telephones provided by your telephone company. Connection to party lines is subject to state tariffs. Contact your state’s public utility commission, public service commission or corporation commission for more information.

This equipment includes automatic dialing capability. When programming and/or making test calls to emergency numbers:

• Remain on the line and brieﬂy explain to the dispatcher the reason for the call.

• Perform such activities in off-peak hours, such as early morning or late evening. FCC rules prohibit the use of non-hearing aid compatible telephones in the

following locations or applications:

• All pu blic or semipublic coin-operated or credit card telephones.

• Elevators, highways, tunnels (automobile, subway, railroad or pedestrian) where a person with impaired hearing might be isolated in an emergency.

• Places where telephones are speciﬁcally installed to alert emergency authorities such as ﬁre, police or medical assistance personnel.

• Hospital rooms, residential health care facilities, convalescent homes and prisons.

• Hotel, motel or apartment lobbies.

• Stores where telephones are used by patrons to order merchandise.

• Public transportation terminals where telephones are used to call taxis or to reserve lodging or rental cars.

• In hotel and motel rooms as at least ten percent of the rooms must contain hearing aid-compatible telephones or jacks for plug-in hearing aid compatible telephones which will be provided to hearing impaired customers on request.

DOC ( Industry CANADA) Notices

DOC(INDUSTRYCANADA)NOTICES

Notice to Us

This Class Regulatio

CET appare sur le mat

Notice to

ers of Radios and Television

B digital apparatus meets all requirements of Canadian Interference-Causing Equipment

ns.

il numйrique de la class B respecte toutes les exigence du Rйglement

йrial brouilleur du Canada.

Users of the Canadian Telephone Network

NOTICE:

uipment meets the applicable Industry Canada Terminal Equipment Technical

This eq

cations. This is conﬁrmed by the registration number. The abbreviation, IC, before

Speciﬁ

istration number signiﬁes that registration was performed based on a Declaration of

the reg

mity indicating that Industry Cana da technical speciﬁcations were met. It does not

Confor

that Industry Canada approved the equipment. Before connecting this equipment to

imply

phone line the user should ensure that it is permissible t o connect this equipment to

atele

cal telecommunication facilities. The user should be aware that compliance with the

the lo

iﬁcation standards does not prevent service degradation in some situations.

cert

irs to telecommunication equipment should be made by a Canadian authorized

Repa

ntenance facility. Any repairs or alterations not expressly approved by Fujitsu or

mai

Fujitsu 71

Указания изготовителя

any equipment failures may give the telecommunication company cause to request the user to disconnect the equipment from the telephone line.

NOTICE:

The Ringer Equivalence Number (REN) for this terminal equipment is 0.0. T he REN assigned to each terminal equipment provides an indication of the maximum number of terminals allowed to be connected to a telephone interface. The termination on an interface may consist of any combination of devices subject only to the requirement that the sum of the Ringer Equivalence Numbers of all the devices does not exceed ﬁve.

CAUTION:

For safety, users should ensure that the electrical ground of the power utility, the telephone lines and the metallic water pipes are connected together. Users should NOT attempt to make such connections themselves but should contact the appropriate electric inspection authority or electrician. This may be particularly important in rural areas.

Avis Au x Utilisateu

AVIS : Le présent mat applicables au mat Le sigle IC, placé d conformément à une d’Industrie Cana

Avant de connecte s’il est p ermis d locales. L’uti

lisateur est averti que même la conformité aux normes de certiﬁcation ne

peut dans certa

Les réparatio maintenance a approuvée par télécommuni

AVIS : L’indi

cations à exiger que l’utilisateur déconne cte l’équipement de la ligne téléphonique.

ce d’équivalence de la sonnerie (IES) du présent matériel est de 0.0. L’IES assigné à ch être raccor

dés à une interface téléphonique. La terminaison d’une interface peut consister en une comb d’équival

ence de la sonne rie de tous les dispositifs n’excède pas 5.

AVE RTIS S

Pour assu d’élect ensembl mais do ou un él

rs Du Rйsea u Tйlйphonique Canadien

ériel est conforme aux spéci ﬁcations techniques d’Industrie Canada

ériel terminal. Cette conformité est conﬁrmée par le numéro d’enregistrement.

evant le numéro d’enregistrement, signiﬁe que l’enregistrement s’est effectué

déclaration de conformité et indique que les spéciﬁcations techniques

da ont été respectées. Il n’implique pas qu’Industrie Canada a approuvé le matériel.

r cet éq uipe ment à une ligne téléphon ique, l’utilisateur doit vériﬁer

e connecter cet équipement aux installations de télécommunications

ins cas empêcher la dégradation du service.

ns de l’équipement de télécommunications doivent être eVectuées par un service de

gréé au Canada. Toute réparation ou modiﬁcation, qui n’est pas expressément

Fujitsu, ou toute défaillance de l’équipement peut entraîner la compagnie de

aque dispositif terminal indique le nombre maximal de terminaux qui peuvent

inaison quelconque de dispositifs, à la seule condition que la somme d’indices

EMENT :

rer la sécurité, les utilisateurs doivent vériﬁer que la prise de terre du service

ricité, l es lignes télphoniques et les conduites d’eau métalliques sont connectées

e. Les utilisateurs NE doivent PAS tenter d’établir ces connexions eux-mêmes, ivent contacter les services d’inspection d’installations électriques appropriés ectricien. Ceci peut être particulièrement important en régions rurales.

UL Notice

This unit requires an A C adapter to operate. Use only UL Listed Class 2 adapter. The correct output rating is indicated on the AC adapter label. Refer to the illustration below for the correct AC Adapter output polarity:

72 Fujitsu

Указания изготовителя

CAUTION:

To reduce the risk of ﬁre, use only 26AWG or larger telecommunications line cord.

For Authorized Repair Technicians Only

CAUTION:

For continued protection against risk of ﬁre, replace only with the same type and rating fuse.

WARNING:

Danger of explosion if Lithiu m (CMOS) battery is inco rre ctly replaced. Replace only with the same or equivalent type recommended by the manufacturer.

Dispose of used batte ries according to the manufacturer’s instruction.

FCC Regulatory information for notebooks with radio device

Regulatoryinformation

Federal Communic ations Commission statement

This device complies with Part 15 of FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause interference, and

(2) this device must accept any interference, including interference that may cause u ndesired operation of this device.

FCC Interference Statement

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generat es, uses, and can radiate radio frequency energy. If not installed and used in accordance with the instructions, it may cause harmful interference to radio communications.

However, there is no guarantee that interferenc e will not occur in a particular installation.

If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the use r is encouraged to try to correct t he interference by one or more of the following measures:

1. Reorient or relocate the receiving antenna.

2. Increase the distance between the equipment and the receiver.

3. Connect the equipment to an outlet on a circuit different from the one the receiver is connected to.

4. Consult the dealer or an experienced radio/TV technician for help. Please note the following regulatory information related to the optional radio device.

Fujitsu 73

Указания изготовителя

FCC Radio Frequency Exposure statement

This radio device has been evaluated under FCC Bulletin OET 65C and found compliant with the requirements as set forth in CFR 47 Sections 2.1091, 2.1093, and 15.247 (b) (4) addressing RF Exposure from radio freq uency devices. The radiated output power of this radio device is far below the FCC radio frequency exposure limits. Nevertheless, this device shall be used in such a manner that the potential for human contact during normal operation is minimized. When using this device, a certain sepa ration distance between antenna and nearby persons must be maintained to ensure RF exposure compliance. In order to comply with RF exposure limits established in the ANSI C95.1 standards, the distance between the antennas and the user should not be less than 20 cm (8 inches).

Regulatory Notes and Statements

Radio device, Health and Authorization for use

Radio frequency electromagnetic energy is emitted from the radio devices. The energy levels of these emissions, however, are far much less than the electromagnetic energy emissions from wireless devices such as mobile phones. Radio devices are safe for use by consumers because they o perate within the guidelines found in radio frequen cy safety standards and recommendations.

The use of the radio devices m ay be restricted in some situations or environments, such as:

• on board an airplane, or

• in an explosive environment, or

• in situations where the interference risk to other devices or services is perceived or identiﬁed as harmful.

In cases in which the policy regarding use of radio devices in speciﬁc environments is not clear (e.g., airports, hospitals, chemical/oil/gas industrial plants, private buildings), obtain authorization to use these devices prior to operat ing the equipment.

Regulatory Information/Disclaimers

Installation and use of this radio device must be in strict accordance with the instructions included in the user documentation provided with the product. Any changes or modiﬁcations made to this device that are not expressly approved by the manufacturer may void the user’s authority to opera te the equipment. The manufacturer is not responsible for any radio or television interference caused by unauthorized modiﬁcation of this device, or the substitution or attachment of connecting cables and equipment other than those speciﬁe d by the manufacturer. It is the responsibility of the user to correct any interference caused by such unauthorized modiﬁcation, substitution or attachmen t. The manufacturer and its authorized resellers or distributors will assume no liability for any damage or violation of government regulations arising from failure to comply with these guidelines.

Export restrictions

This product or software contains encryption code which may not be exported or transferred from the US or Canada without an approved US Department of Commerce export license. This device complies with Part 15 of FCC Rules, as well as ICES 003 B / NMB 003 B. Operation is s ubject to the following two conditions:

(1) this device may not cause harmful interference, and

(2) this device must accept any interference received, including interference that may cause undesirable operation.

Modiﬁcations not expressly authorized by Fujitsu Technology Solutions may invalidate the user’s right to operate this equipment.

74 Fujitsu

Указатель

Аварийное извлечение носителя данных 33 Аккумулятор 30

зарядка 31 см."Аккумулятор"30 срок службы 30 уход и техническое обслуживание 31

Аудиопорты 47

Басовый динамик (сабвуфер)36 Батарея

см."Аккумулятор"30

Блок цифровых клавиш 23

Важные указания 12 Ввод в эксплуатацию 16 Веб-камера 30

выключение 26 Возврат к предыдущему знаку табуляции 27 Восстановление операционной системы 62 Время зимнее 62 Время летнее 62 Время суток несоответствующее 62 Выбор места установки 17

Гнездо

карты памяти 35 Гнездо для штекера VGA 44 Готовность к работе 18 Громк ость

увеличение 26

уменьшение 26

Дата не соответствует действительности 62 Динамики 36

включение 25

выключение 25 Дисковод

индикатор 21 Дисплей Crystal-View

чистка 15

Жесткий диск

восстановление содержимого 62

Жидкокристаллический дисплей

остается темным 63 плохо читаются данные 63 слепящее действие отраженного

света 63 указания 29 уменьшение яркости 26 чистка 15

Завершение режима

энергосбережения 65

Защита от кражи 38 Защита паролем 39

жесткий диск 41

Защитные функции 38 Заявление о соответствии товара 69 Звуковая сигнализация сбоев 66

Извлечение карты памяти

см. Расширение памяти 50

Измеритель уровня зарядки

аккумулятора 31

Индикатор

дисковод 21

Caps Lock 21 Num Lock 21

Индикатор аккумулятора 21 Индикатор батареи

см. Индикатор аккумулятора 21

Индикаторрежимаожидания 21 Индикатор режима работы 21 Индикатор CD/DVD 32 Индикаторы состояния 20 использование Security Lo ck 38

Карта памяти

извлечение 35 обращение 35 установка 35

Клавиатура 23

чистка 15

Клавиша абзаца (ENTER) 24 Клавиша возврата 24 Клавиша возврата (Backspace) 24 Клавиша переключения 24

Fujitsu 75

Указатель

Клавиша регистра 24 Клавиша табуляции 24 Клавиша ENTER 24 Клавиша Fn 24 Клавиша Windows 24 Клавиши 23 Клавиши курсора 24 Клавиши сенсорной панели 25 Компоненты

установка/снятие 48 Конфигурация, BIOS S etup Utility 57 Конфигурирование аппаратного

обеспечения 57 Конфигурирование системы 57

Механическая защита 38 Микрофон 36 Мобильный режим 13 Модуль 48 Модуль памяти

важные указания 50

снятие 51

установка 52 Монитор

остается темным 63

отсутствует изображение 64

подключение 44

прыгающее изображение 64

Настройка

см. BIOS-Setup-Utility 57 Настройки системы, BIOS-Setup-Utility 57 Неправильные дата/время суток 62 Носители данных

вставление 32

извлечение 32

обращение 31 Ноутбук

включение 22

выключение 22

не запускается 64

не работает 65

перед отъездом 14

работа 20

транспортировка 13–14

чистка 15

Оперативная память

см. Расширение памяти 50

Операционная система

активирование защиты системы 41 защита паролем 41

удаление защиты системы 41 Оптический дисковод Отдельный блок цифровых клавиш 25

Пароль

ввод 40

изменение 40

удаление 40 Пароль администратора

ввод 40

изменение 40

удаление 40 Пароль пользователя

ввод 40

изменение 40

удаление 40 Первое включение 16, 19 Переключение экранов 26 Периферийные устройства

отсоединение 43

подключение 43 Подключение аудиоустройств 47 Подключение микрофона 47 Подключение наушников 47 Показания времени суток не соответствуют

действительности 62 Поле цифровой клавиатуры

см. Отдельный блок цифровых

клавиш 25

Порт для подключения дисплея

см. Гнездо интерфейса VGA 44 Порт для подключения монитора

см. Гнездо интерфейса VGA 44 Порты USB 45 Предохранительная батарея, зарядка 62 Принтер не печатает 65 Путешествие, ноутбук 14

Работа, ноутбук 20 Радиокомпонент

указания по технике безопасности 13 Радиокомпоненты

включение 25

выключение 25 Радиосвязь с одной из сетей не работает 65 Разъем HDMI 44

76 Fujitsu

Указатель

Расширение памяти

снятие 51 установка 52

Расширение системы 50

см. Расширение памяти 50 Регул ято р громкости 36 Решение проблем 60 Ручное извлечение носителя данных 33

Сбой

звуковая сигнализация 66

сообщениенаэкране 66

устранение 60 СЕ-маркировка 69 Сенсорная панель 25, 27

выбор объекта 28

выключение 25

выполнение команды 28

клавиши 27

перемещение курсора 28

перемещение объекта 28

чистка 15 Сетевой адаптер

подключение 18

установка 17 Символ батареи

см. Индикатор аккумулятора 21 Случай оказания сервисных услуг 48 Советы 60 Сообщения о сбоях на экране 66 Сочетания клавиш 25

Темный жидкокристаллический дисплей 63 Технические данные

ноутбук 68

сетевой адаптер 68 Транспортировка 13–14

повреждения при транспортировке 16

Указания 12

жидкокристаллический дисплей 29

ликвидация отходов/рециклинг

(повторное использование

отходов)69 модули 48 техника безопасности 12 транспортировка 13 чистка 15 энергосбережение 13

Указания по технике безопасности 12 Упаковка 16 Управление курсором 24 Устранение сбоев 60 Устройства

отсоединение 43 подключение 43

Устройство

установка 17

Функции энергосбережения 26 Функция зарядки через порт USB 46

Цифровая клавиатура 23

Чистка 15

Экономия токопотребления 13 Энергия

энергопотребление 34 энергосберегающие функции 34 энергосбережение 13

Яркость изображения

увеличение 26 уменьшение 26

Aккумулятор

уровень зарядки 31, 34

Alt+Tab 26

BIOS-Setup-Utility

вызов 57 завершение работы 58 защита паролем 39 работа 58

BIOS-Setup-Utility:

настройки 57

Bluetooth

включение модуля 36 выключение модуля 36

Bluetooth, указания по технике

безопасности 13

Fujitsu 77

Указатель

Cрок службы,aккумулятор 30 Caps Lock 24

индикатор 21

CD/DVD

ручное извлечение в аварийных

ситуациях 33

Ctrl+Alt+Del 27

DOC (INDUSTRY CANADA) NOTICES 71

EGB 48 ENTER 24 Ethernet LAN - Этернет LAN 37

Fn+F10 26 Fn+F11 26 Fn+F12 26 Fn+F3 25 Fn+F4 25 Fn+F5 25 Fn+F6 26 Fn+F7 26 Fn+F8 26 Fn+F9 26

Kensington Lock Cable 38

Num Lock

индикатор 21, 25

Regulatory information

Notebooks with radio device 73 Notebooks without radio device 70

Shift 24 Shift+Tab 27

Te хнические данные 68

Wireless LAN

включение модуля 36 выключение модуля 36 указания по технике безопасности 13

78 Fujitsu

Fujitsu AH552M53B2RU, AH552M55B2RU User Manual
