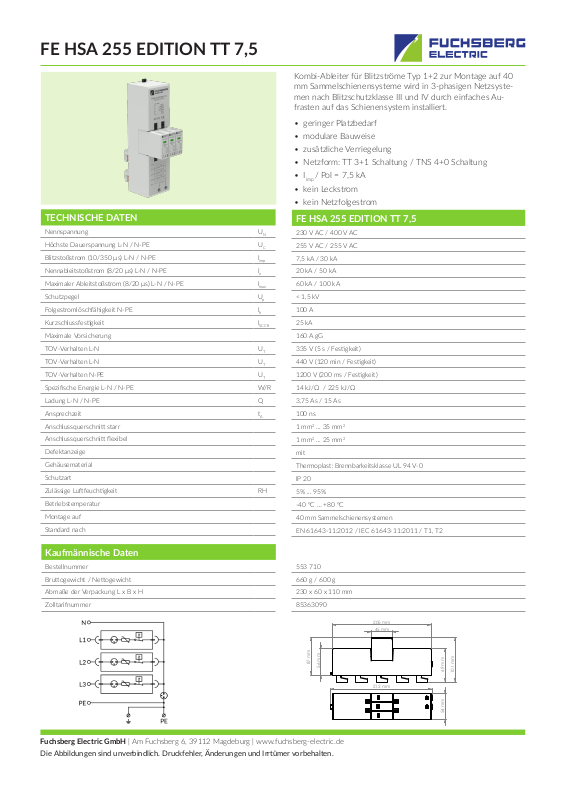

FE HSA 255 EDITION TT 7,5
54 mm
Kombi-Ableiter für Blitzströme Typ 1+2 zur Montage auf 40
mm Sammelschienensysteme wird in 3-phasigen Netzsystemen nach Blitzschutzklasse III und IV durch einfaches Aufrasten auf das Schienensystem installiert.
• geringer Platzbedarf
• modulare Bauweise
• zusätzliche Verriegelung
• Netzform: TT 3+1 Schaltung / TNS 4+0 Schaltung
• I
/ Pol = 7,5 kA
imp
• kein Leckstrom
• kein Netzfolgestrom
TECHNISCHE DATEN
Nennspannung U
Höchste Dauerspannung L-N / N-PE U
Blitzstoßstrom (10/350 µs) L-N / N-PE I
Nennableitstoßstrom (8/20 µs) L-N / N-PE I
Maximaler Ableitstoßstrom (8/20 µs) L-N / N-PE I
Schutzpegel U
Folgestromlöschfähigkeit N-PE I
Kurzschlussfesgkeit I
Maximale Vorsicherung
TOV-Verhalten L-N U
TOV-Verhalten L-N U
TOV-Verhalten N-PE U
Spezische Energie L-N / N-PE W/R
Ladung L-N / N-PE Q
Ansprechzeit t
Anschlussquerschni starr
Anschlussquerschni exibel
Defektanzeige
Gehäusematerial
Schutzart
Zulässige Lufeuchgkeit RH
Betriebstemperatur
Montage auf
Standard nach
N
C
imp
n
max
p
SCCR
T
T
T
A
FE HSA 255 EDITION TT 7,5
230 V AC / 400 V AC
255 V AC / 255 V AC
7,5 kA / 30 kA
20 kA / 50 kA
60 kA / 100 kA
< 1,5 kV
100 A
25 kA
160 A gG
335 V (5 s / Fesgkeit)
440 V (120 min / Fesgkeit)
1200 V (200 ms / Fesgkeit)
14 kJ/Ω / 225 kJ/Ω
3,75 As / 15 As
100 ns
1 mm2 ... 35 mm
1 mm2 ... 25 mm
mit
Thermoplast: Brennbarkeitsklasse UL 94 V-0
IP 20
5% ... 95%
-40 °C … +80 °C
40 mm Sammelschienensystemen
EN 61643-11:2012 / IEC 61643-11:2011 / T1, T2
2
2
Kaufmännische Daten
Bestellnummer
Bruogewicht / Neogewicht
Abmaße der Verpackung L x B x H
Zolltarifnummer
Fuchsberg Electric GmbH | Am Fuchsberg 6, 39112 Magdeburg | www.fuchsberg-electric.de
Die Abbildungen sind unverbindlich. Druckfehler, Änderungen und Irrtümer vorbehalten.
553 710
660 g / 600 g
230 x 60 x 110 mm
85363090
87 mm
56 mm
205 mm
45 mm
212 mm
69 mm
101 mm
