Fuba VHP 400 Technische Daten [de]
- Vorkonfiguriert mit 0dB-Pads zur
sofortigen InbetriebnahmeEinstellbare
- Verstärkung in Vor- und Rückweg durch
PadsVorentzerrung
- der abgehenden Kabelleitungen durch
Interstage Slope möglich (über
Steckbrücken aktivierbar)Rückweg
- über Schalter zuschaltbarEntzerrer
- und Dämpfungssteller im Rückweg
(Pads)zusätzlicher
- Dämpfungssteller vor dem
Rückwegverstärkerentspricht
- den technischen Anforderungen der
Kabelprovider

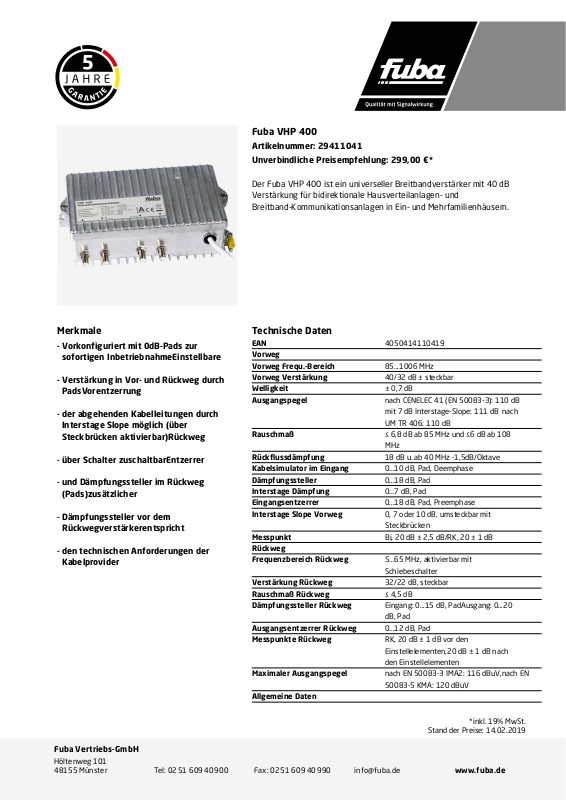

Fuba VHP 400
Artikelnummer: 29411041
Unverbindliche Preisempfehlung: 299,00 €*
Der Fuba VHP 400 ist ein universeller Breitbandverstärker mit 40 dB
Verstärkung für bidirektionale Hausverteilanlagen- und
Breitband-Kommunikationsanlagen in Ein- und Mehrfamilienhäusern.
Technische DatenMerkmale
EAN 4050414110419
Vorweg
Vorweg Frequ.-Bereich 85...1006 MHz
Vorweg Verstärkung 40/32 dB ± steckbar
Welligkeit ± 0,7 dB
Ausgangspegel nach CENELEC 41 (EN 50083-3): 110 dB
mit 7 dB Interstage-Slope: 111 dB nach
UM TR 406: 110 dB
Rauschmaß ≤ 6,8 dB ab 85 MHz und ≤6 dB ab 108
MHz
Rückflussdämpfung 18 dB u. ab 40 MHz -1,5dB/Oktave
Kabelsimulator im Eingang 0...10 dB, Pad, Deemphase
Dämpfungssteller 0...18 dB, Pad
Interstage Dämpfung 0...7 dB, Pad
Eingangsentzerrer 0...18 dB, Pad, Preemphase
Interstage Slope Vorweg 0, 7 oder 10 dB, umsteckbar mit
Steckbrücken
Messpunkt Bi, 20 dB ± 2,5 dB/RK, 20 ± 1 dB
Rückweg
Frequenzbereich Rückweg 5...65 MHz, aktivierbar mit
Schiebeschalter
Verstärkung Rückweg 32/22 dB, steckbar
Rauschmaß Rückweg ≤ 4,5 dB
Dämpfungssteller Rückweg Eingang: 0...15 dB, PadAusgang: 0...20
dB, Pad
Ausgangsentzerrer Rückweg 0...12 dB, Pad
Messpunkte Rückweg RK, 20 dB ± 1 dB vor den
Einstellelementen,20 dB ± 1 dB nach
den Einstellelementen
Maximaler Ausgangspegel nach EN 50083-3 IMA2: 116 dBuV,nach EN
50083-5 KMA: 120 dBuV
Allgemeine Daten
*inkl. 19% MwSt.
Stand der Preise: 14.02.2019
Fuba Vertriebs-GmbH
Höltenweg 101
48155 Münster Tel: 02 51 60 9 40 900 Fax: 02 51 609 4 0 990 info@fuba.de www.fuba.de
Anschlüsse F-Buchsen
Leistungsaufnahme 26 VA / 12,5 W
Versorgungsspannung 230 V/50 Hz
Sicherung T630 mA L 250 V, IEC 60127-4
EMV entspr. DIN 50083 -2
Schutzart entspr. DIN EN 60529-IP 50
Umgebungstemperatur -15...+55 °C
Abmessungen BxHxT 210 x 120 x 66 mm
Gewicht 1600 g
