Kabel-
fernsehen
ODS 200
HDTV-Satellitenreceiver
Bedienungsanleitung
1.
Inhalt
1. Inhalt 3
2. Produkthinweis 4
3. Abbildungen 5
4. Bitte zuerst lesen 8
5. Anschluss 11
5.1. DVB-S 12
5.2. Anschluss an ein Fernsehgerät 12
5.3. Anschluss an eine Hifi/
Dolby Digital Anlage 12
5.4. Anschluss an externes
USB-Speichermedium 12
6. Erstinstallation 12
6.1. Menüstruktur und Bedienung 13
7. Installation 14
7.1. Antenneneinstellungen 14
7.1.1. Satelliten 15
7.1.2. LNB-Typ/Unicable 15
7.1.3. LNB-Frequenz 16
7.1.4. Transponder 16
7.1.5. 22 kHz 16
7.1.6. LNB-Spannung 16
7.1.7. Tone Burst Modus 16
7.1.8. DiSEqC 16
7.2. Satellitenliste 16
7.3. Transponderliste 17
7.3.1. Suchlauf 18
7.4. Motor einstellen 19
7.4.1. Drehwinkel setzen 19
7.4.2. USALS-Setup 20
8. Programme bearbeiten 21
8.1. Programmverwaltung 21
8.2. Kanalbearbeitung 24
8.3. Favoritenlisten bearbeiten 24
8.4. Einschaltprogramm 25
8.5. Satellit entfernen 25
8.6. Alle Programme löschen 25
9. Multimedia 26
9.1. Film 27
9.2. Foto 27
9.3. Musik 27
9.4. E-Book 28
9.5. Dateimanager 28
10. Internet 29
10.1. Apps 29
11. Einstellungen 29
11.1. Individuell 29
11.1.1. Untertitelsprache 29
11.1.2. Untertitel 29
11.1.3. Kindersicherung 30
11.1.4. Auto-Standby 31
11.2. Audio/Video 31
11.2.1. Bildeinstellungen 32
11.2.2. S/PDIF 32
11.2.3. Seitenverhältnis 32
11.2.4. Videoausgang 32
11.2.5. Auflösung 32
11.3. Netzwerkkonfiguration 33
11.3.1. Konfiguration 33
11.4. Timer 34
11.5. Smartphone-Steuerung 34
12. Systemeinstellungen 34
12.1. OSD Sprache 34
12.2. Datum/Zeit 34
12.3. Software-Update 35
12.3.1. Über USB 35
12.3.2. Über Satellit 36
12.3.3. Über Netzwerk 37
12.3.4. Database 37
12.4. Werkseinstellungen 37
12.5. Version 38
13. Bedienung 38
13.1. Ein- und Ausschalten 38
13.2. Programmwahl 38
13.2.1. Mit Hilfe der Programm auf/ab-Tasten 38
13.2.2. Mit Hilfe der Zahlentastatur 38
Bedienungsanleitung 3
13.2.3. Programmwahl über
Programmliste 38
13.2.4. Programmwahl über
erweiterte Programmliste 39
13.2.5. Programm mit einer Favoritenliste
aufrufen 40
13.3. Infobox 40
13.4. Weitere Programm informationen 40
13.5. Transponder-Info 41
13.6. Lautstärkeregelung 41
13.7. TV/Radioumschaltung 41
13.8. Dolby Digital (AC3 - Betrieb) 42
13.9. Rückkehr zum zuletzt
eingestellten Programm 42
2.
Produkthinweis
13.10. Videotext 42
13.11. Untertitel 43
13.12. Timer 43
13.13. Elektronische Programminfo EPI 45
13.14. Bildschirmformat einstellen 46
13.15. Zoomfunktion 46
13.16. Sleeptimer 46
14. Technische Daten 47
15. Fehlerbehebung 48
Sie haben ein Gerät der Marke Fuba gekauft. Seit
über 60 Jahren stehen wir für innovative Technik
und höchste Fertigungsqualität in der Empfangsund Netzwerktechnik. Der ODS200 ist ein
hochwertiger HDTV Sat- und Multimediareceiver
der neuesten Generation. Neben der automatischen Softwareaktualisierung oder der
Kindersicherung kann der ODS 200 über USB
zum Mediaplayer für diverse Formate aufgerüs-
tet werden und mit dem optional erhältlichen
Fuba WLAN-Stick FWS100 per WLAN in ein
Heimnetzwerk eingebunden werden. Damit
ermöglicht er den Zugri auf unterschiedliche
Internetdienste (z. B. Internetradio, Wettervorhersage). Der ODS200 verfügt über ein
Energiesparnetzteil, das den Stromverbrauch im
Minimalbereich hält.
ODS 200 HDTV-Satellitenreceiver4
3.
Abbildungen
Fernbedienung
16
1
2
17
18
3
4
5
7
9
10
11
13
6
8
12
14
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
15
Bedienungsanleitung 5
Ein/Aus Standby
1
EPI
2
Timermenü
3
Zahlentastatur
4
TV/Radio
5
Applikationen starten
6
Aktion ausführen/Bestätigen
7
Lautstärke -/Navigation links
8
Menü aufrufen
9
Informationstafel aufrufen
10
Zurückspulen
11
Vorspulen
12
Vorheriger Titel
13
Nächster Titel
14
Bedienfeld USB-Media-Anwendungen
15
Sleeptimer
16
Ton Ein/Aus
17
Untertitel aufrufen
18
Audioeinstellungen
19
zurück zum letzten Programm
20
Favoritenliste
21
Seite Auf
22
Seite Ab/Videoformat
23
Programm auf/Navigation hoch
24
Lautstärke +/Navigation rechts
25
Programm ab/Navigation runter
26
Menü verlassen
27
Videotext aufrufen
28
Multifunktionstasten
29
Play/Pause
30
Stop
31
Keine Funktion
32
Multimedia Menü
33
ODS 200 HDTV-Satellitenreceiver6
USB-Schnittstelle
LNB-Eingang USB-Schnittstelle
Bedienungsanleitung 7
HDMI-Anschluss Digitaler Audio-
ausgang elektrisch
4.
Bitte zuerst lesen
• Bevor Sie mit der Inbetriebnahme des Gerätes
beginnen, überprüfen Sie zunächst die
Lieferung auf Vollständigkeit. Im Lieferum-
fang sind enthalten:
1 Receiver, 1 Fernbedienung mit 2 Batterien
(1,5 VMikrozelle AAA), 1 Bedienungsanleitung.
• Legen Sie die beiliegenden Batterien unter
Berücksichtigung der eingeprägten Polarität
in das Batteriefach der Fernbedienung ein.
• Bevor Sie den Receiver anschließen,
lesen Sie bitte zunächst die Sicherheits-
hinweise in diesem Kapitel.
• Die Kapitel 5 und 7 beschreiben den
Anschluss und die Anpassung des Receivers
an die Außeneinheit (Spiegel, LNB, …) und an
das Fernsehgerät. Diese Einstellungen sind
einmalig und müssen nur ergänzt werden,
wenn sich etwas an Ihrer Außeneinheit ändert
oder zusätzliche Geräte angeschlossen
werden.
• Das Kapitel 13 beschreibt alle Funktionen,
die für den täglichen Gebrauch wichtig sind,
wie z. B. Programmwahl oder Lautstärkeeinstellung.
• Im Kapitel 8 finden Sie Informationen darüber,
wie Sie neue Programme einstellen oder die
Programmreihenfolge ändern.
• Die technischen Daten finden Sie in Kapitel 14.
• Hilfestellung beim Suchen und Beheben von
Fehlern finden Sie in Kapitel 15.
Wichtige Hinweise zur Bedienung
Durch die Verwendung eines sogenannten „On
Screen Display“ (Bildschirmeinblendungen) wird
die Bedienung des Receivers vereinfacht und
die Anzahl der Fernbedienungstasten verringert.
Alle Funktionen werden auf dem Bildschirm
angezeigt und können mit wenigen Tasten
gesteuert werden. Zusammengehörende
Funktionen sind als „MENÜ“ zusammengefasst.
Die angewählte Funktion wird farblich hervorgehoben. In der unteren Zeile sind durch Farbbalken die „Funktionstasten“ rot, gelb, grün und
blau dargestellt. Diese Farbbalken stellen in den
einzelnen Menüs unterschiedliche Funktionen
dar, die durch Drücken der entsprechend
gefärbten Taste („Multifunktionstaste“) auf
der Fernbedienung ausgelöst werden. Die
„Funk tionstasten“ sind nur aktiv, wenn eine
Kurz bezeichnung in dem entsprechenden Feld
angegeben ist. Tastenbezeichnungen und
Begrie, die im OSD-Menü erscheinen, sind in
dieser Bedienungsanleitung fett gedruckt.
ACHTUNG! Wichtige Sicherheitshinweise:
Um die Gefahr eines Elektroschocks zu ver meiden, sollten Sie niemals das Gehäuse önen.
Es befinden sich im Gerät keine Teile die vom
Anwender repariert werden können. Bei Bedarf
wenden Sie sich an qualifizierte Servicefachkräfte.
SICHERHEITSVORKEHRUNGEN: Dieser Receiver
wurde nach Vorgaben internationaler Sicherheitsstandards hergestellt. Zu ihrem eigenen
Schutz sollten Sie die Sicherheitsvorkehrungen
sorgfältig durchlesen, bevor Sie Ihr neues Gerät
in Betrieb nehmen.
ODS 200 HDTV-Satellitenreceiver8
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäße Handhabung
und durch Nichteinhaltung der Sicher heits-
vorkehrungen entstanden sind.
1. Wenn Sie den Receiver aufstellen, sorgen Sie
dafür, dass an allen Seiten ein freier Raum von
etwa 5 cm zur Verfügung steht, damit die Luft
ungehindert zirkulieren kann und das Gerät
sich nicht überhitzt.
2. Stellen Sie das Gerät nicht in einem eingeengten Bereich auf, wie zum Beispiel in einem
Bücherregal oder Ähnlichem. Achten Sie
darauf, dass die Luftzirkulation nicht beein trächtigt wird, vor allem sollten Sie niemals
die Lüftungsschlitze mit Zeitungen, Tischtüchern, Gardinen usw. abdecken.
3. Stellen Sie keine brennenden Gegenstände,
z. B. eine brennende Kerze, auf das Gerät.
4. Der Receiver darf niemals Flüssigkeiten oder
Spritzwasser ausgesetzt werden. Stellen Sie
keine mit Flüssigkeit gefüllten Gegenstände
wie Vasen auf den Receiver.
5. Ziehen Sie nicht den Netzstecker des Gerätes,
um dieses abzuschalten.
CE-Zeichen für europäische Märkte
Das CE-Zeichen auf diesem Gerät gibt Ihnen die
Sicherheit, dass das Gerät den Vorschriften der
EU-Direktive 2004/108/EC sowie der Direktive
für Niedrigspannungsgeräte 2006/95/EC
entspricht.
Betriebspausen
Das Gerät sollte während eines Gewitters oder
bei längeren Betriebspausen (z. B. Urlaub) vom
Netz getrennt werden.
6. Das Stromkabel muss korrekt angeschlossen
werden. Berühren Sie niemals mit feuchten
oder nassen Händen das Stromkabel oder den
Stecker.
7. Der Receiver sollte bei Temperaturen von 5º C
bis 40ºC betrieben werden. Verwenden Sie das
Gerät nur in einem gemäßigten Klima, nicht
unter tropischen Bedingungen.
8. Die Batterien der Fernbedienung sollten nicht
extremer Hitze, wie zum Beispiel direktem
Sonnenlicht oder Feuer, ausgesetzt werden.
Achten Sie bitte beim Entsorgen der Batterien
auf entsprechende Umweltschutzbestim-
mungen.
Bedienungsanleitung 9
Entsorgungshinweis
Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien.
Bitte führen Sie diese entsprechend sortiert
wieder dem „Dualen System“ zu.
den Hausmüll entsorgt werden dürfen. Sofern
unter der durchgestrichenen Abfalltonne auf
Rädern zusätzlich ein chemisches Symbol
abgebildet ist (Hg, Cd, Pb), bedeutet dies, dass
die Batterie/der Akku
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall
entsorgt werden, sondern muss an einem
Sammelpunkt für das Recycling von elektrischen
und elektronischen Geräten abgegeben werden.
Das
Symbol auf dem Produkt, der
Gebrauchs anleitung oder der Verpackung weist
darauf hin.
Die Werkstoe sind gemäß ihrer Kennzeichnung
wiederverwertbar. Mit der Wiederverwendung,
der stoichen Verwertung oder anderen
Formen der Verwertung von Altgeräten leisten
Sie einen wichtigen Beitrag zum Schutze unserer
Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.
Achten Sie darauf, dass die leeren Batterien der
Fernbedienung sowie Elektronikschrott nicht in
den Hausmüll gelangen, sondern sachgerecht
entsorgt werden.
Entsorgung von gebrauchten Batterien und
Akkus
Batterien oder Akkumulatoren enthalten
möglicherweise Stoe, welche der Umwelt und
der menschlichen Gesundheit schaden können.
Außerdem enthalten sie wertvolle Rohstoe, die
wieder verwertet werden können. Umwelt,
Gesundheit und Materialrecycling werden durch
falsches Entsorgen gefährdet. Durch verantwortungsbewusstes Entsorgen von Batterien/Akkus
können Sie einen positiven Beitrag zum Schutz
der Umwelt und der Gesundheit Ihrer Mitmenschen leisten.
• mehr als 0,0005 Masseprozent Queck silber (Hg)
• mehr als 0,002 Masseprozent Cadmium (Cd)
• oder mehr als 0,004 Masseprozent Blei
(Pb) enthält.
In den Ländern der Europäischen Union und
anderen europäischen Ländern mit einem
separaten Sammelsystem für Batterien/Akkus
sind Sie gesetzlich verpflichtet, Batterien/Akkus
einer vom normalen Siedlungsabfall getrennten
Entsorgung zuzuführen.
Sofern Ihr Produkt oder ein Zubehörteil nicht
mehr benötigte Batterien/Akkus enthält,
entnehmen Sie diese bitte entsprechend dem
Kapitel über den sicheren Batteriewechsel.
Geben Sie die Batterien/Akkus entweder an
einer Annahmestelle für das Recycling von
Batterien/Akkus oder an der Verkaufsstelle ab.
Weitere Informationen über Rücknahme und
Recycling dieses Produkts oder der Batterien/
Akkus erhalten Sie von Ihrer Gemeinde, den
kommunalen Entsorgungsbetrieben oder dem
Geschäft, in dem Sie das Produkt gekauft haben.
Das
Symbol auf der Batterie/dem Akku oder
der Verpackung bedeutet, dass diese nicht in
ODS 200 HDTV-Satellitenreceiver10
5.
Anschluss
Verbindung des LNBs mit den LNB-Eingän-
a
gen (LNB IN) des DVB-Receivers.
HDMI-Verbindung zum Fernseher
b
b c d
Digitale S/PDIF-Audio-Verbindung mit
c
einer Surround-Anlage.
USB-Schnittstelle zum Anschluss eines
d
USB-Datenträgers.
a
d
seitlich
Bedienungsanleitung 11
Die im folgenden erscheinenden Verweise a b c
usw. beziehen sich auf die Zeichnung auf Seite 11.
5.4. Anschluss an externes
USB-Speichermedium
5.1. DVB-S
Verbinden Sie den LNB-Eingang des Digital-
a
Receivers durch ein geeignetes Koaxialkabel mit dem LNB Ihrer Außeneinheit.
Beachten Sie auch Punkt 6 Einstellungen.
5.2. Anschluss an ein Fernsehgerät
Verbinden Sie dazu den HDMI-Ausgang
b
des Receivers mit dem HDMI-Eingang Ihres
Fernsehgerätes.
5.3. Anschluss an eine Hifi/ Dolby
Digital Anlage
Digital: Sollte Ihr Dolby Digital Verstärker
c
über einen entsprechenden Eingang verfügen, verbinden Sie die Buchse S/PDIF
des Receivers mit dem elektrischen
S/PDIF-Eingang Ihres Verstärkers.
Es stehen abhängig vom jeweiligen
Sender, die Abtastraten von 32, 44.1 und
48kHz zur Verfügung.
Ebenso steht an diesem Ausgang, falls
gesendet, das Dolby Digital-Signal
(AC3) zur Verfügung.
Verbinden Sie ein externes USB-Speicher-
d
medium, z. B. eine externe Festplatte, über
das USB-Kabel des Speichermediums mit
der USB-Schnittstelle des Receivers
auf der Rückseite oder seitlich.
ACHTUNG! Je nach Gerätetyp muss das externe
USB-Massenspeichergerät zusätzlich über ein
separates Netzteil mit Strom versorgt werden.
Lesen Sie hierzu bitte die Bedienungsanleitung
des zu verwendenden USB-Massenspeichergerätes !
Hinweis: Bei USB-Speichermedien, insbesondere bei USB-Sticks, gibt es zum Teil erhebliche
Unterschiede bezüglich der Lese- bzw. Schreibgeschwindigkeit. Dies ist abhängig von der
Qualität des USB-Gerätes. Verwenden Sie bitte
nur USB-Sticks von Markenherstellern mit
ent sprechend hoher Geschwindigkeit, um
Wiedergabefehler zu vermeiden.
Bitte achten Sie darauf, dass der Datenträger im
Datenformat FAT 32 formatiert ist. Zudem muss
sich das Speichermedium erst an dem Receiver
initialisieren. Dieser Anmeldevorgang kann ca.
20 Sekunden dauern.
6.
Erstinstallation
Nachdem Sie die Sicherheitshinweise gelesen
und das Gerät wie in Kapitel 5 beschrieben
angeschlossen haben, kann das Gerät einge schaltet werden.
Das Gerät ist mit einer werkseitigen Voreinstellung ausgestattet bei der der Empfang des
Satelliten ASTRA 19,2 Grad Ost bereits
voreingestellt ist.
Der Receiver startet mit dem Programm „Das
ERSTE HD“, empfangbar über Astra 19,2 Grad
Ost.
Zur Programmsuche lesen Sie bitte auch Kapitel 8.
Die Programme in der Programmliste entsprechen den Sendern, die über die oben genannten
Satelliten zu empfangen sind und sind ab Werk
in einer Reihenfolge abgelegt, die den gängigen
Sehgewohnheiten entspricht.
ODS 200 HDTV-Satellitenreceiver12
Starten Sie den Receiver durch Drücken der
roten POWER-Taste auf der Fernbedienung.
6.1. Menüstruktur und Bedienung
Alle Einstellungen können über das Menü im
Gerät vorgenommen werden.
1. Durch Drücken der Taste MENÜ auf der Fern-
bedienung gelangen Sie in das Hauptmenü.
2. Mit den Pfeiltasten auf/ab können Sie die
Einstellungen anwählen, die Sie bearbeiten
möchten.
3. Mit der Taste OK bestätigen Sie eine Eingabe
oder gelangen in den nächsten Menüpunkt.
4. Mit der Taste MENÜ gelangen Sie immer
einen Schritt zurück.
5. Drücken Sie EXIT, wenn Sie die Einstellungen
verlassen möchten.
Das Hauptmenü ist in folgende Unterpunkte
gegliedert:
Installation (7. Kapitel)
Hier kann das Gerät an die vorhandene
An tennenanlage angepasst und neue Program-
me gesucht werden.
Programme bearbeiten (8. Kapitel)
Hier können Sie die Reihenfolge der gespeicher-
ten TV- und Radioprogramme nach ihren
Wünschen verändern und neue Favoritenlisten
erstellen.
Mutimedia (9. Kapitel)
Über Multimedia können Sie mit Hilfe Ihres
Receivers Musik, Bilder oder Filme vom
angeschlossenen USB-Speicher medium
wiedergeben.
Bedienungsanleitung 13
Internet (10. Kapitel)
In diesem Bereich finden Sie diverse Netzwerkapplikationen, wie z. B. Video- und Wetterportale
oder Spieledownloads.
Einstellungen (11. Kapitel)
Hier können Sie individuelle Einstellungen für
das Gerät vornehmen, um den Receiver z. B.
optimal an Ihr angeschlossenes Fernsehgerät
einzustellen. Außerdem können Sie benutzerdefinierte Einstellungen vornehmen, wie z. B.
Kindersicherung einschalten oder die OSD
Darstellungen ändern.
Systemeinstellungen (12. Kapitel)
Im Bereich Systemeinstellungen können Sie die
Menüsprache einstellen oder ein Software-Update durchführen.
7.
Installation
Im Installationsmenü können Sie alle Einstellungen vornehmen, die für einen einwandfreien
DVB-S Empfang notwendig sind.
Drücken Sie die MENÜ-Taste, wählen Sie mit
Hilfe der Pfeiltasten auf/ab den Menüpunkt
Installation aus und bestätigen mit OK.
Der Menüpunkt Installation gliedert sich in
folgende Unterpunkte:
7.1. Antenneneinstellungen
7.2. Satellitenliste
7.3. Transponderliste
7.4. Motor einstellen
7.5. Drehwinkel setzen

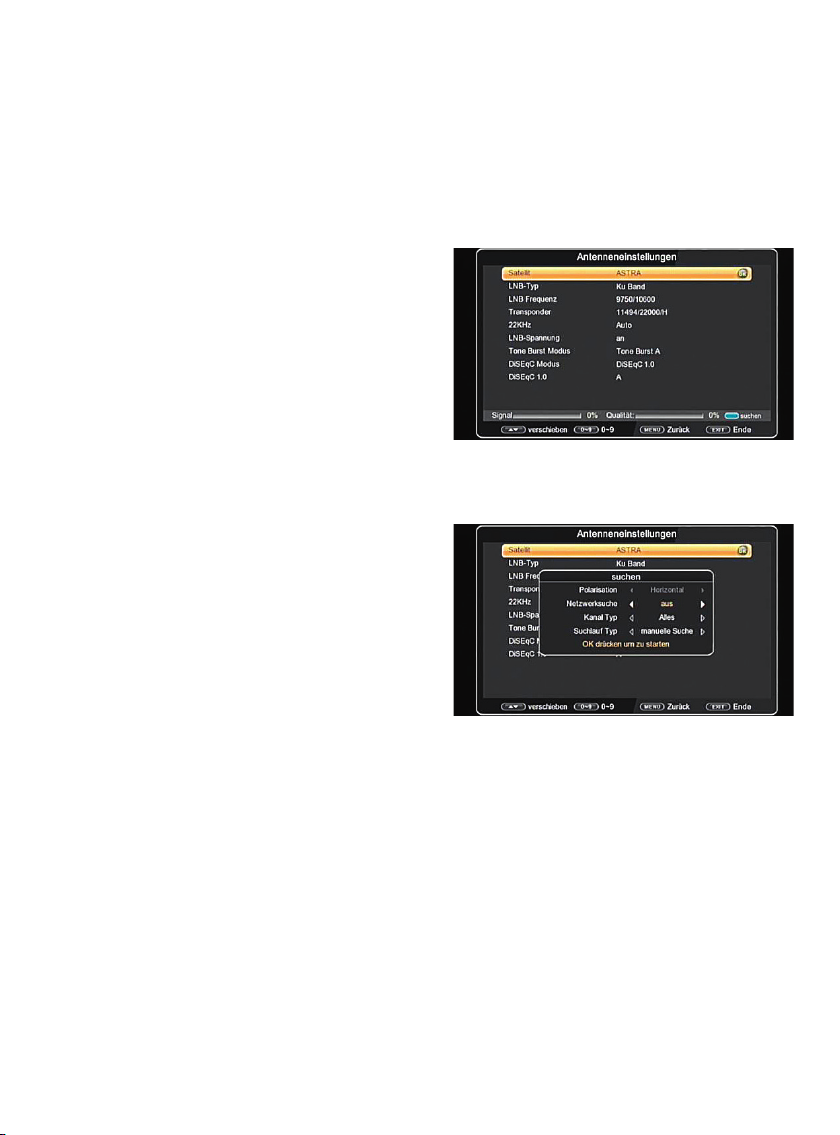

7.1. Antenneneinstellungen
Mit Hilfe der Antenneneinstellung können Sie
den Satellitenreceiver an die angeschlossene
Satellitenantenne anpassen.
Wählen Sie über die Pfeiltasten auf/ab die
Option Antenneneinstellungen und bestätigen
Sie mit OK, die Antenneneinstellungen werden
geönet.
Hinweis: Der Receiver ist werkseitig bereits mit
den Parametern der gängigsten Satellitenanlagen und Satellitenpositionen voreingestellt.
Eine Veränderung der Einstellungen sollte daher
nur dann durchgeführt werden, wenn Sie
Satellitenpositionen empfangen möchten, die
noch nicht im Gerät voreingestellt sind. Bitte
befragen Sie dazu auch Ihren Fachhändler oder
Installationsbetrieb.
Vorgehensweise:
In der Antennenkonfiguration müssen mehrere
Parameter für den Empfang eingestellt werden.
Dazu werden folgende Daten benötigt:
ODS 200 HDTV-Satellitenreceiver14
Satellit: Satellitenposition gemäß der Ausrich-
tung der Satellitenantenne
LNB-Typ: LNB-Typ der vorher eingestellten
Satellitenposition
LNB-Frequenz: LNB-ZF- Frequenz für das
Lowband; LNB-ZF- Frequenz für das Highband
Transponder: Transponderfrequenz auf dem ein
Suchlauf durchgeführt werden kann.
22kHz: 22kHz Signal
LNB-Spannung: Einstellung der LNB-Speise-
spannung
Tone Burst Modus: Schalten Sie hier entspre-
chend Ihrer Sat Anlage den Ton Burst Modus ein
oder aus.
DiSEqC: DiSEqC-Positionseinstellung
Zur Kontrolle gibt eine Anzeige im unteren
Menübereich Aufschluss über die Qualität und
die Stärke des empfangenen Signals.
7.1.1. Satelliten
Stellen Sie in diesem Punkt die Satellitenpositio-
nen ein, die Sie mit Ihrer Satellitenanlage
empfangen können.
1. Wählen Sie den Punkt Satellit mit Hilfe der
Pfeiltasten auf/ab.
2. Drücken Sie die OK-Taste. Es önet sich eine
Liste mit den zur Verfügung stehenden
Satelliten, die Sie dann über die Pfeiltasten
auf/ab auswählen können.
3. Bestätigen Sie anschließend mit OK.
7.1.2. LNB-Typ/Unicable
In diesem Punkt können Sie mit Hilfe der
Pfeiltasten auf/ab den LNB-Typ auswählen mit
dem die Satellitenposition zu empfangen ist.
Bedienungsanleitung 15
7.1.3. LNB-Frequenz
Stellen Sie hier mit Hilfe der Zahlentastatur die
für den LNB spezifischen ZF-Frequenzen im
High- und Low-Band ein.
7.1.4. Transponder
Wählen Sie hier den Transponder aus, auf dem
der Receiver ein Signal vom ausgewählten
Satelliten empfangen soll.
7.1.5. 22 kHz
Mit der 22-kHz-Schaltung werden bei Satellitenanlagen Steuerungsbefehle wie z. B. Low- und
High-Band Umschaltung realisiert. Schalten Sie
mit Hilfe der Pfeiltasten auf/ab das 22-kHz-Signal an, aus oder schalten Sie die Einstellung auf
Auto.
7.1.6. LNB-Spannung
Stellen Sie hier mit Hilfe der Pfeiltasten rechts/
links die Steuer-Speisespannung für das
verwendete LNB ein.
7.1.7. Tone Burst Modus
Schalten Sie hier den Tone Burst entsprechend
der angeschlossenen Satellitenanlage. Diese
Einstellung ist abhängig von der Satellitenempfangsanlage und den dazugehörigen Baugruppen.
(grün). Die Navigation wird über die Pfeiltasten
auf/ab sowie die OK-Taste vorgenommen. Zum
Suchen wird die blaue Funktionstaste eingesetzt. Durch Drücken der Taste MENÜ gelangen
Sie zurück in das Installationsmenü.
Hinweis:
Der Receiver ist werkseitig bereits mit den
Parametern der gängigsten Satellitenanlagen
und Satellitenpositionen voreingestellt. Eine
Veränderung der Einstellungen sollte daher nur
dann durchgeführt werden, wenn Sie Satellitenpositionen empfangen möchten, die noch nicht
im Gerät voreingestellt sind. Bitte befragen Sie
hierzu auch Ihren Fachhändler oder Installationsbetrieb.
1. Drücken Sie die Taste MENÜ.
2. Wechseln Sie zum Menüpunkt Installation
und bestätigen Sie mit OK.
3. Wählen Sie Satellitenliste an und bestätigen
Sie mit OK. Die Satellitenliste wird geönet.
7.1.8. DiSEqC
In diesen Feldern stellen Sie mit den Pfeiltasten auf/ab die Satellitenposition ein, die über
DiSEqC angesteuert wird. Diese Einstellung ist
abhängig von der Satellitenempfangsanlage und
den dazugehörigen Baugruppen.

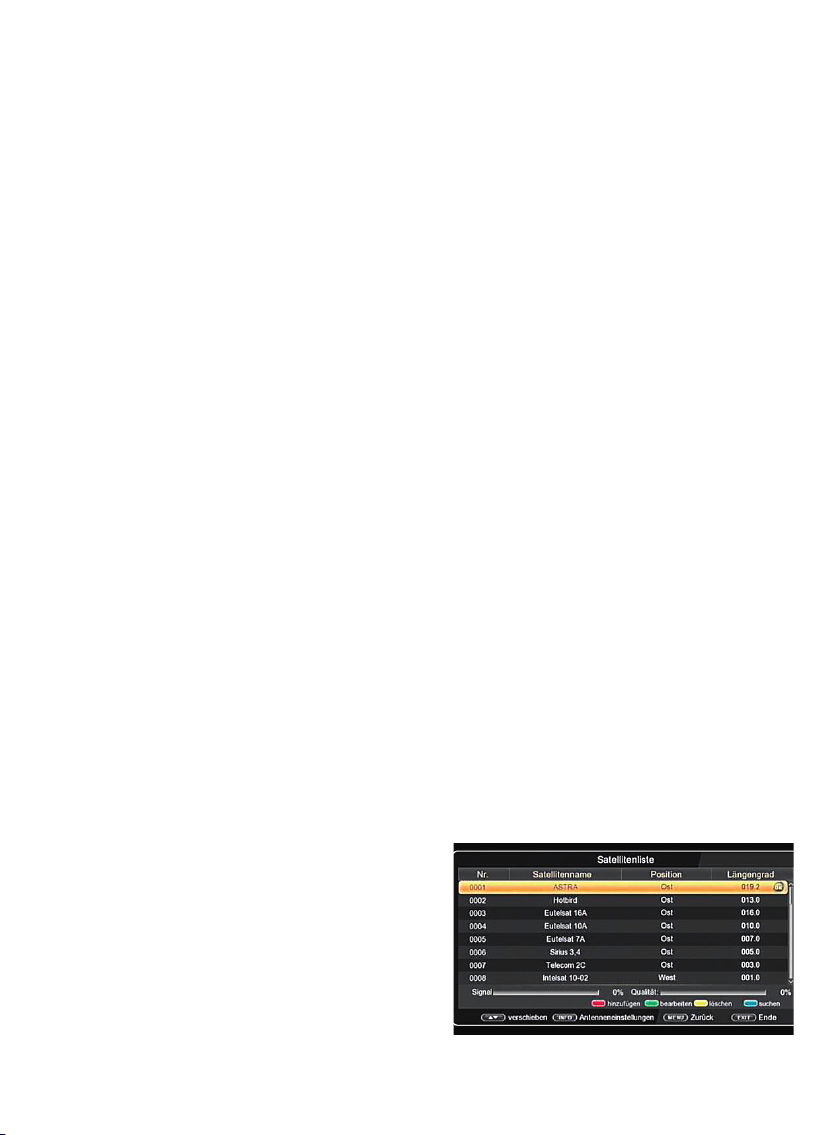

7.2. Satellitenliste
Unter diesem Punkt können Sie die Liste der
empfangbaren Satelliten einsehen und
bearbeiten. Dies ist insbesondere relevant,
wenn Sie eine Außenanlage mit Motorsteuerung
betreiben oder aber eine Satellitenanlage
besitzen, die zum Empfang mehrerer Satelliten
mittels einer Multifeedhalterung ausgestattet
ist. In der Satellitenliste kann gezielt nach
Satellitensignalen gesucht werden. Außerdem
können Sie über die Funktionstasten Satelliten
hinzufügen (rot), löschen (gelb) oder bearbeiten
ODS 200 HDTV-Satellitenreceiver16
7.3. Transponderliste
Sie können gezielt nach einem bestimmten
Programm suchen, dessen Sendeparameter
bekannt sind. Außerdem können Transponder
neu hinzugefügt werden.
1. Drücken Sie die Taste MENÜ.
2. Wechseln Sie zum Menüpunkt Installation
und bestätigen Sie mit OK.
3. Wählen Sie Transponderliste an und
bestätigen Sie mit OK.
Nachdem der Suchvorgang abgeschlossen
wurde, werden Ihnen die gefundenen Programme angezeigt.
4. Wählen Sie mit Hilfe der
Satellitenposition an, auf der Sie nach einem
Programm suchen oder einen neuen Trans ponder hinzufügen möchten. Bestätigen Sie
mit OK.
5. Wählen Sie in der TP-Liste mit Hilfe der
Pfeiltasten auf/ab den Transponder an, auf
dem Sie nach Programmen suchen möchten.
6. Drücken Sie die blaue Funktionstaste, um
den Suchlauf zu starten. Die gefundenen
Programme werden am Ende der Programmliste hinzugefügt.
Sollte ein Transponder noch nicht in der Liste
vorhanden sein, so kann dieser auch hinzugefügt werden.
1. Betätigen Sie dazu die rote Funktionstaste.
2. Geben Sie mit der Zahlentastatur der Fernbedienung die Frequenz, die Symbolrate und
Polarisation ein und drücken Sie anschließend die OK-Taste.
Der Transponder wird gespeichert und Sie
kehren zur Transponderliste zurück. Der neu
eingestellte Transponder liegt nun am Ende
der Transponderliste.
-Taste die

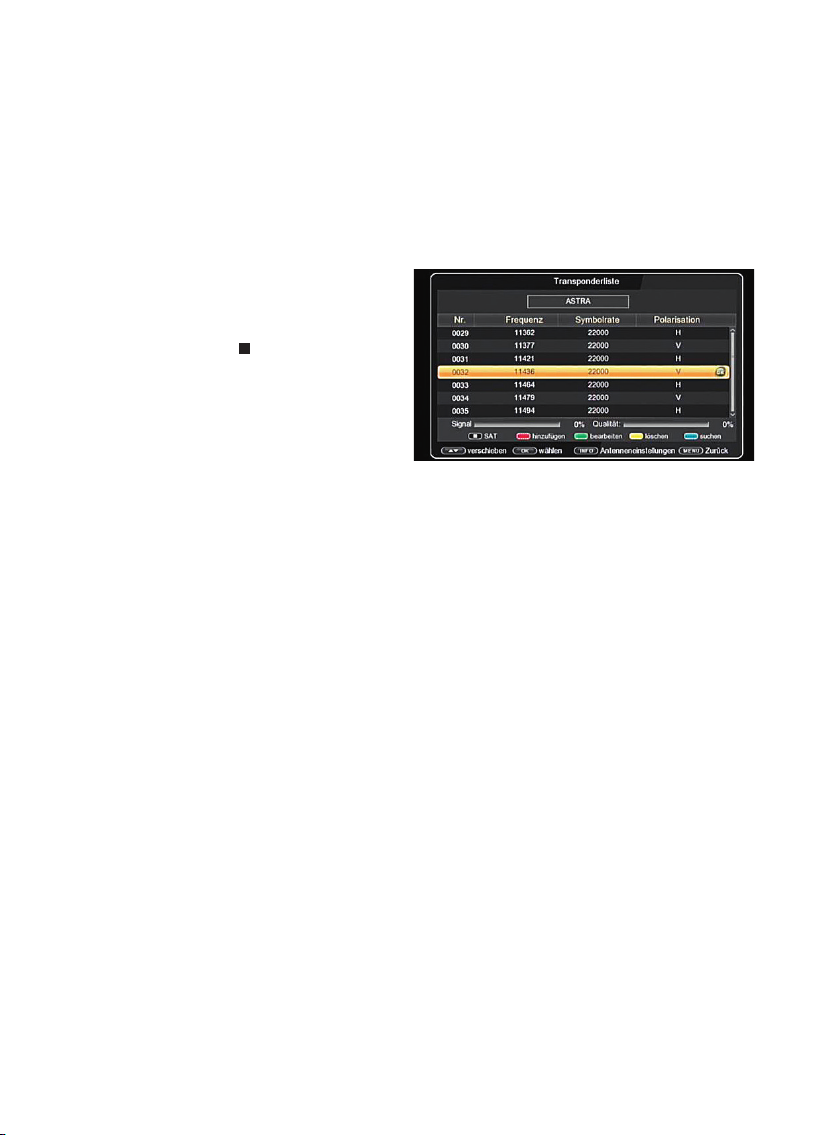

3. Markieren Sie nun den Transponder mit Hilfe
der Pfeiltasten auf/ab und drücken Sie die
blaue Funktionstaste.
Bedienungsanleitung 17
7.3.1. Suchlauf
Sie können einen vollständigen Suchlauf
innerhalb einer Satellitenposition durchführen.
Dabei werden, je nach Auswahl, alle auf dem
Satellit verfügbaren Transponder neu gesucht
Anschließend wird eine Programmsuche auf
diesen Transpondern innerhalb der angewählten
Satellitenposition durchgeführt.
1. Drücken Sie die Taste MENÜ.
2. Wechseln Sie zum Menüpunkt Installation
und bestätigen Sie mit OK.
3. Wählen Sie mit den Pfeiltasten auf/ab den
Punkt Antenneneinstellungen an und
bestätigen Sie mit OK.
4. Über die Zeile Satellit wählen Sie den
Satelliten aus, auf dem Sie einen Suchlauf
durchführen möchten.
5. Drücken Sie die blaue Funktionstaste zum
Suchen.
Entscheiden Sie im nachfolgenden Fenster im
Bereich Kanaltyp, ob Sie alle Sender neu suchen
möchten, oder ob Sie gezielt nur frei empfangbare Sender suchen möchten. Es empfiehlt sich,
bei diesem Receiver nur frei empfangbare
Sender zu suchen.
In der Zeile Suchlauf Typ können Sie auswählen,
ob Sie auf einem einzelnen Transponder suchen
möchten (manuelle Suche) oder alle Transponder
des ausgewählten Satelliten absuchen möchten.
1. Drücken Sie die OK-Taste, um den Suchlauf zu
starten.
Der Suchlauf kann jederzeit durch Drücken der
Taste EXIT abgebrochen werden.
Wenn Sie die bereits gefundenen Sender
speichern möchten, bestätigen Sie nach
beendetem Suchlauf oder nach Abbruch über
EXIT die Abfrage mit Ja oder Nein.
ODS 200 HDTV-Satellitenreceiver18

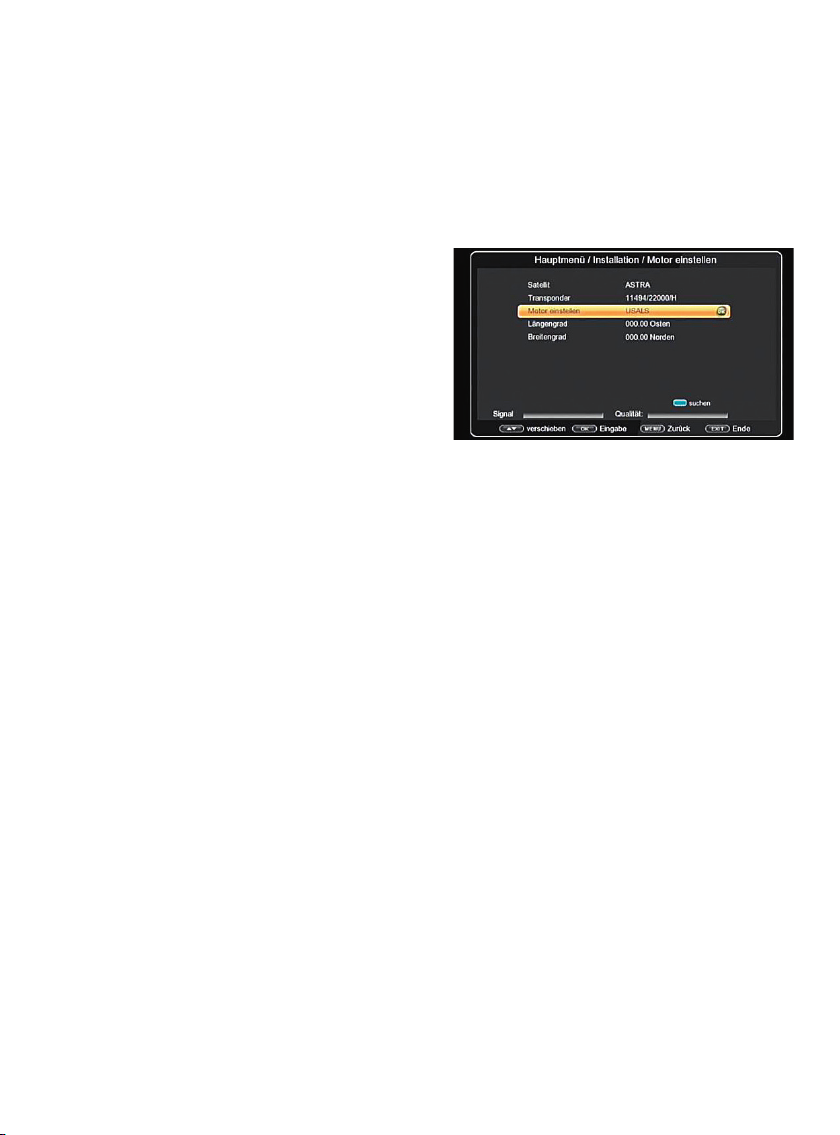

7.4. Motor einstellen
1. Drücken Sie die Taste MENÜ.
2. Wechseln Sie zum Menüpunkt Installation
und bestätigen Sie mit OK.
3. Wählen Sie Motor einstellen an und
bestätigen Sie mit OK.

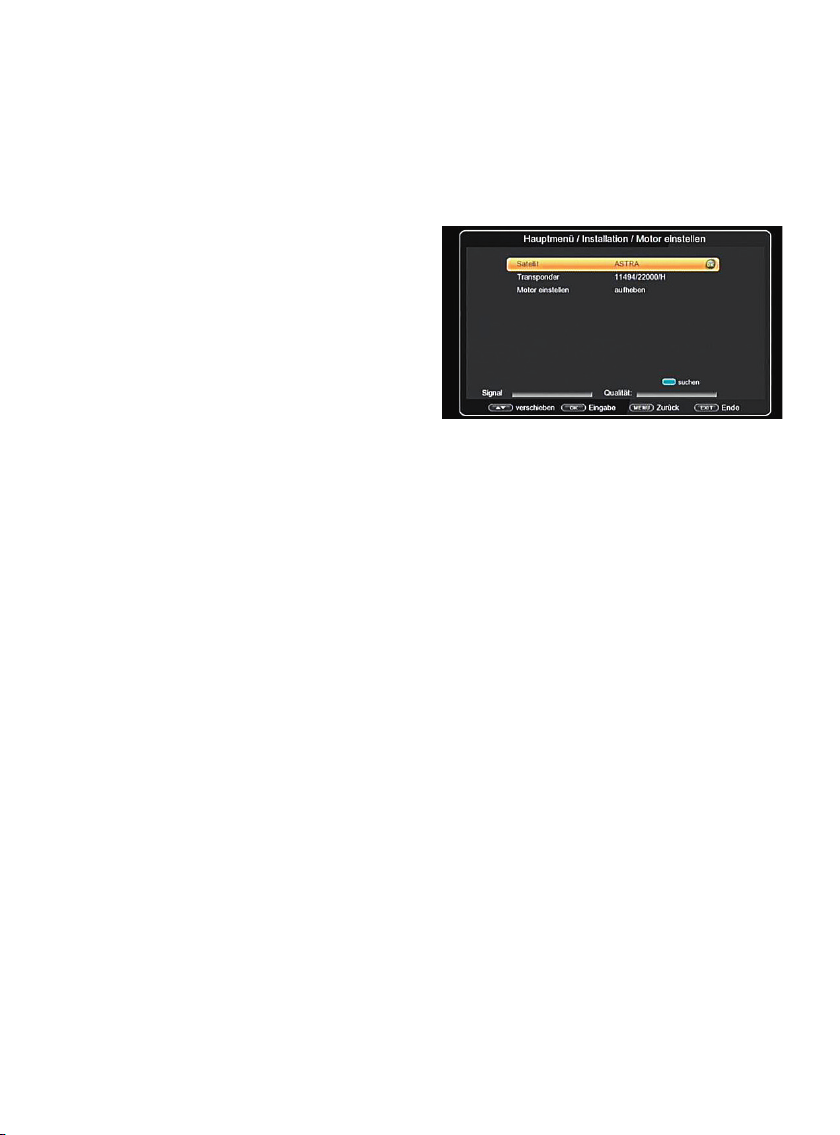

Es önet sich ein Fenster, in welchem die
Grundeinstellungen für den Antennenmotor
vorgenommen werden können.
ACHTUNG! Um Schäden an der Außenanlage zu
vermeiden, dürfen Sie die Außenanlage nicht
über gewisse Grenzen bewegen (Näheres hierzu
entnehmen Sie bitte der Installations anleitung
der Außenanlage) !
1. Wählen Sie in der Zeile Satellit den Satelliten
aus, den Sie über den Motor ansteuern
möchten.
2. Wählen Sie einen Transponder in der
nächsten Zeile aus.
3. Geben Sie in der Zeile Motor einstellen die
Steuerung ein, mit der der Motor angesteuert
werden kann. Sie haben die Wahl zwischen
USALS und DiSEqC 1.2.
4. Fahren Sie den Motor über die Funktion
Drehung auf die Position, auf der Sie den
oben ausgewählten Satelliten empfangen
können. Anhand der Pegel- und Qualitätsanzeige kann die Antenne auf die optimale
Position gedreht werden.
7.4.1. Drehwinkel setzen
1. Wechseln Sie mit den Pfeiltasten auf/ab in
die Zeile Drehwinkel setzen.
2. Wählen Sie mit den Pfeiltasten auf/ab West-
grenze setzen aus.
3. Wechseln Sie mit den Pfeiltasten auf/ab in
die Zeile weiter bewegen und steuern Sie
mit den Pfeiltasten links/rechts den Motor
an die westliche Grenze.
Bedienungsanleitung 19
4. Wechseln Sie zurück in die Zeile Drehwinkel
setzen und wählen Sie Ostgrenze setzen
aus.
5. Wechseln Sie mit den Pfeiltasten auf/ab in
die Zeile weiter bewegen und steuern Sie
mit den Pfeiltasten links/rechts den Motor
an die östliche Grenze.
7.4.2. USALS-Setup
Verwenden Sie diesen Receiver mit einer
Außenanlage, welche über ein USALS (Universal
Satellite Automatic Location System) System
verfügt, müssen Sie unter diesem Punkt
entsprechende Einstellungen vornehmen.
Damit das USALS fehlerfrei arbeitet, müssen Sie
die Koordinaten (Längen- und Breitengrad)
Ihres Standortes eingeben. So kann das System
alle Motorpositionen für die empfangbaren
Satelliten kalkulieren (nähere Informationen
hierzu entnehmen Sie bitte der Bedienungsanleitung Ihrer Außenanlage).
1. Drücken Sie die Taste MENÜ.
2. Wechseln Sie zum Menüpunkt Installation
und bestätigen Sie mit OK.
3. Wählen Sie mit den Pfeiltasten auf/ab den
Punkt Motor einstellen an und wählen Sie
erneut das Untermenü Motor einstellen aus.
Dort wählen Sie USALS an.
4. Geben Sie mit Hilfe der Zahlentastatur der
Fernbedienung den Längengrad und
Breitengrad Ihres Standortes ein. Stellen Sie
bei Breitengrad die Einstellung Nord oder
Süd bzw. bei Längengrad die Einstellung Ost
oder West ein. Bestätigen Sie die Eingabe
mit OK.
ODS 200 HDTV-Satellitenreceiver20
8.
Programme bearbeiten
Der Menüpunkt Programme bearbeiten
ermöglicht es Ihnen, bequem die empfangbaren
TV- und Radioprogramme zu bearbeiten. Hier
können Sie die Reihenfolge der gespeicherten
TV- und Radioprogramme nach ihren Wünschen
verändern und neue Favoritenlisten erstellen
1. Wählen Sie im Hauptmenü durch Drücken der
Pfeiltasten auf/ab den Punkt Programme
bearbeiten.
Hier stehen folgende Optionen zur Verfügung:
8.1. Programmverwaltung
8.2. Kanalbearbeitung
8.3. Favoriten bearbeiten
8.4. Einschaltprogramm
8.5. Satellit entfernen
8.6. Alle Programme löschen
8.1. Programmverwaltung
Nutzen Sie diesen Menüpunkt, um Programme in
der Programmliste an eine individuelle Position
zu verschieben, Programme zu löschen,
umzubenennen oder zu sperren.
1. Drücken Sie die Taste MENÜ.
2. Wechseln Sie zum Menüpunkt Programme
bearbeiten und bestätigen Sie mit OK.
3. Wechseln Sie in die Zeile Programmverwal-
tung und bestätigen Sie mit OK.

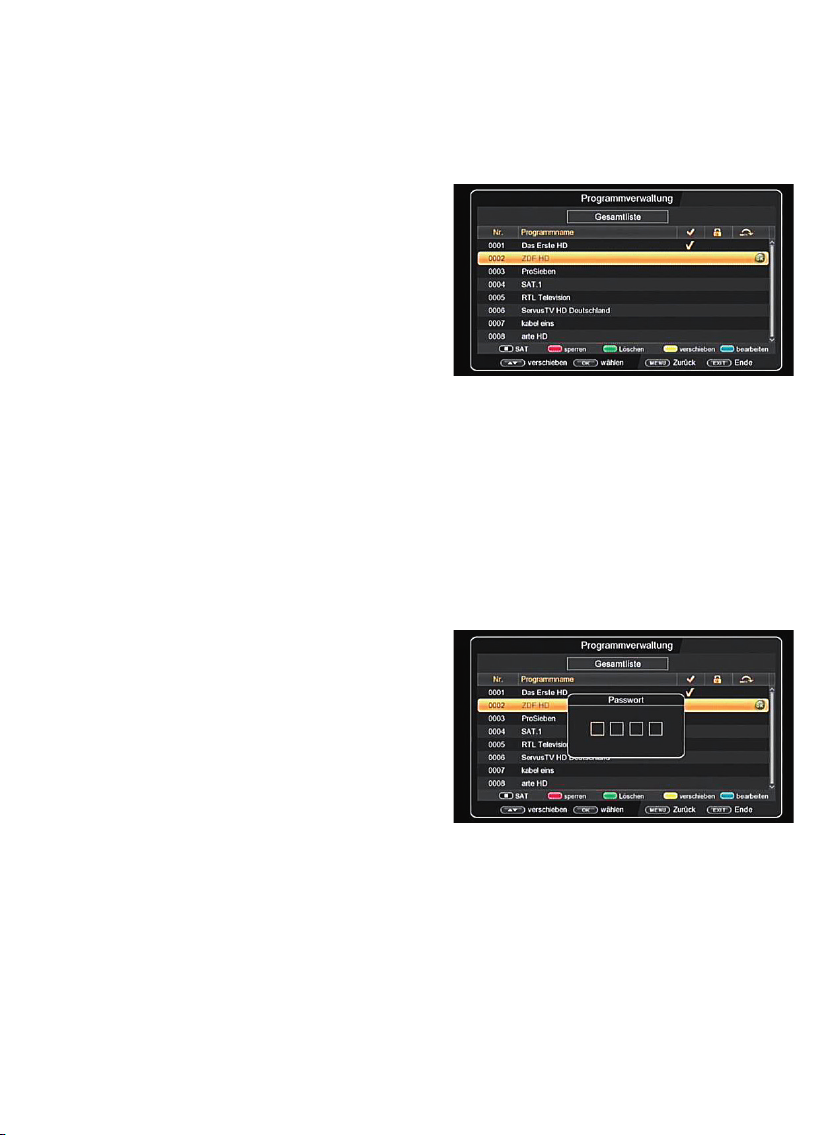

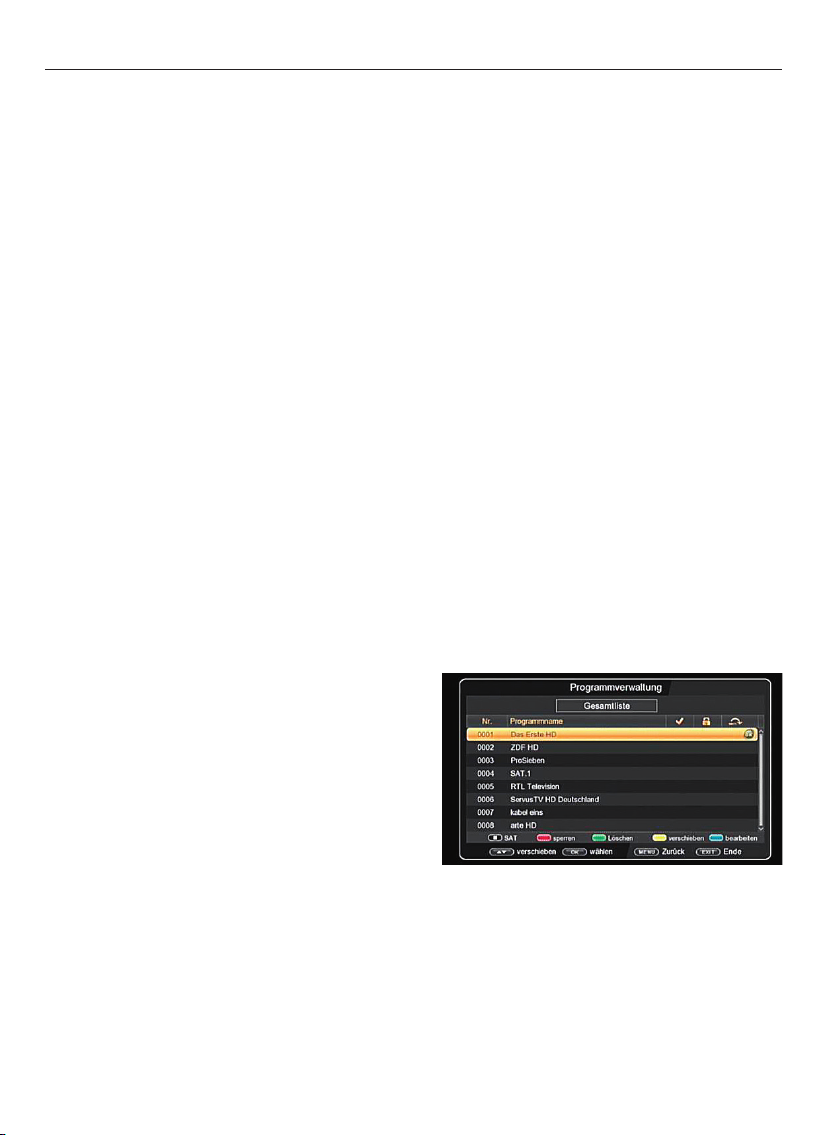

Es erscheint ein Fenster mit einer Liste der zur
Verfügung stehenden Programme. Zur Auswahl
stehen unterschiediche Funktionen, um die
Programme zu bearbeiten. Diese Funktionen
sind in Form von Symbolen unter der Programm-
liste dargestellt.
Bedienungsanleitung 21
Sie können die Funktionen über die farbigen
Funktionstasten der Fernbedienung anwählen.
Verschieben (gelb)
Um die Reihenfolge der Programme zu ändern,
können Programme einfach verschoben werden.
1. Markieren Sie über die Pfeiltasten auf/ab
ein Programm, das verschoben werden soll
und drücken Sie die OK-Taste. Es erscheint
ein Häkchen neben dem Programmnamen.
2. Verschieben Sie das Programm mit Hilfe der
Pfeiltasten auf/ab an die gewünschte
Position und drücken Sie die gelbe Tast e.
Programme sperren (rot)
Das Gerät bietet die Möglichkeit, Programme mit
einer Passwort-Abfrage zu versehen. Dies ist
dann nützlich, wenn Sie z. B. Kinder vor ggf.
nicht jugendfreien Inhalten schützen möchten.
Beim Aufrufen des zuvor gesperrten Programms
muss dann eine vierstellige Nummer eingegeben
werden um das Programm sehen zu können.
Um dieses Passwort einzustellen, lesen Sie auch
bitte Kapitel 11.1.3.
1. Markieren Sie über die Pfeiltasten auf/ab
ein Programm, das gesperrt werden soll
2. Drücken Sie die rote Taste.
3. Geben Sie das vierstellige Passwort ein.
Es erscheint nun ein rotes Häkchen hinter dem
Programmnamen und das Programm ist gesperrt.
In dieser Weise können weitere Programme
gesperrt werden.
Entsperren können Sie Programme durch
erneutes Drücken der roten Taste bei markiertem Programm.
ODS 200 HDTV-Satellitenreceiver22
Programme aus der Liste löschen (grün)
Sie können ein oder mehrere voreingestellte
oder im Receiver vorhandene Programme
löschen.
Wichtiger Hinweis: Mit dieser Einstellung
werden alle angewählten Programme gelöscht!
Um Programme wieder in das Gerät einzuspei-
chern, führen Sie bitte einen neuen Suchlauf
durch oder setzen Sie das Gerät in die Werkseinstellungen zurück.
1. Markieren Sie über die Pfeiltasten auf/ab
ein Programm, das gelöscht werden soll und
drücken Sie die OK-Taste.
2. Drücken Sie die grüne Taste.

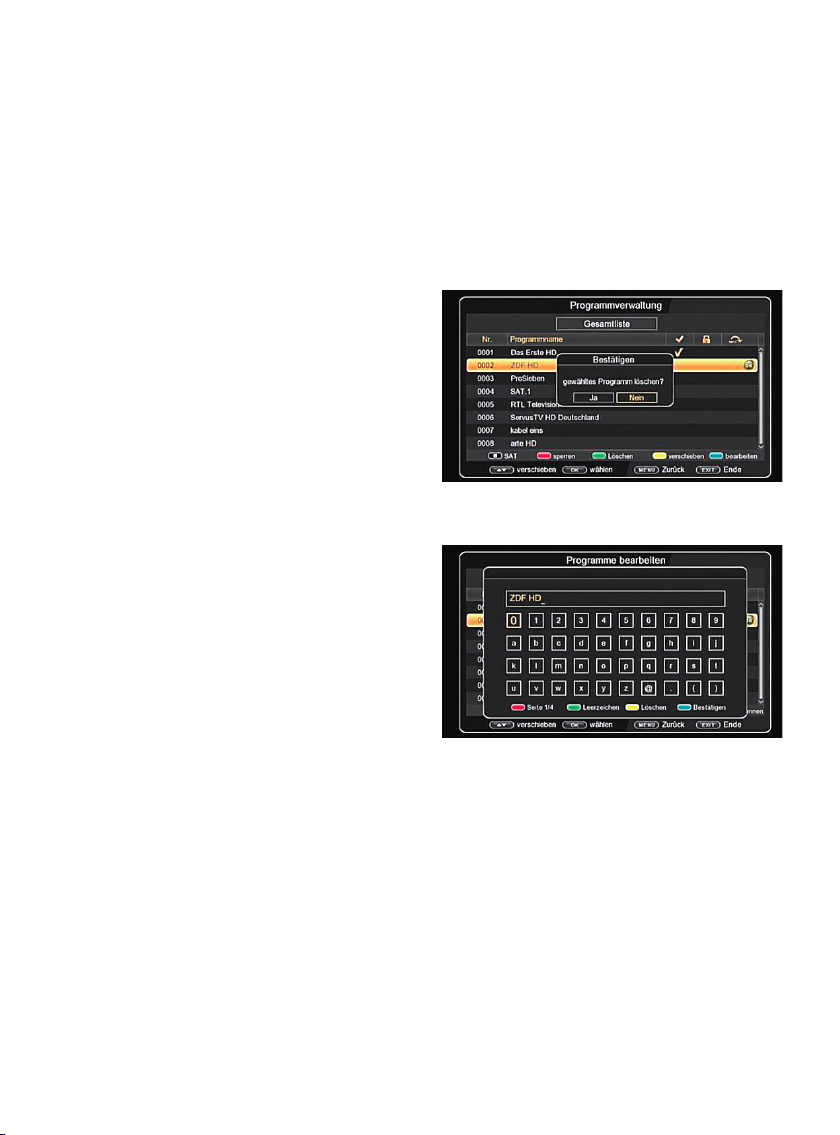

3. Wenn Sie das Programm löschen möchten, be-
stätigen Sie die nachfolgende Abfrage mit Ja.
4. Wenn Sie das Programm nicht löschen wollen,
wählen Sie Nein aus.
Programme bearbeiten (blau)
Um einen Programmnamen zu verändern, gehen
Sie bitte wie folgt vor:
1. Markieren Sie über die Pfeiltasten auf/ab
ein Programm, dessen Namen Sie ändern
möchten.
2. Drücken Sie die OK-Taste.
3. Drücken Sie die blaue Taste um das
Programm umzubenennen.
4. Ändern Sie den Namen mit Hilfe der
virtuellen Tastatur um, drücken die blaue
Taste und bestätigen Ihre Eingabe mit OK.
Bedienungsanleitung 23

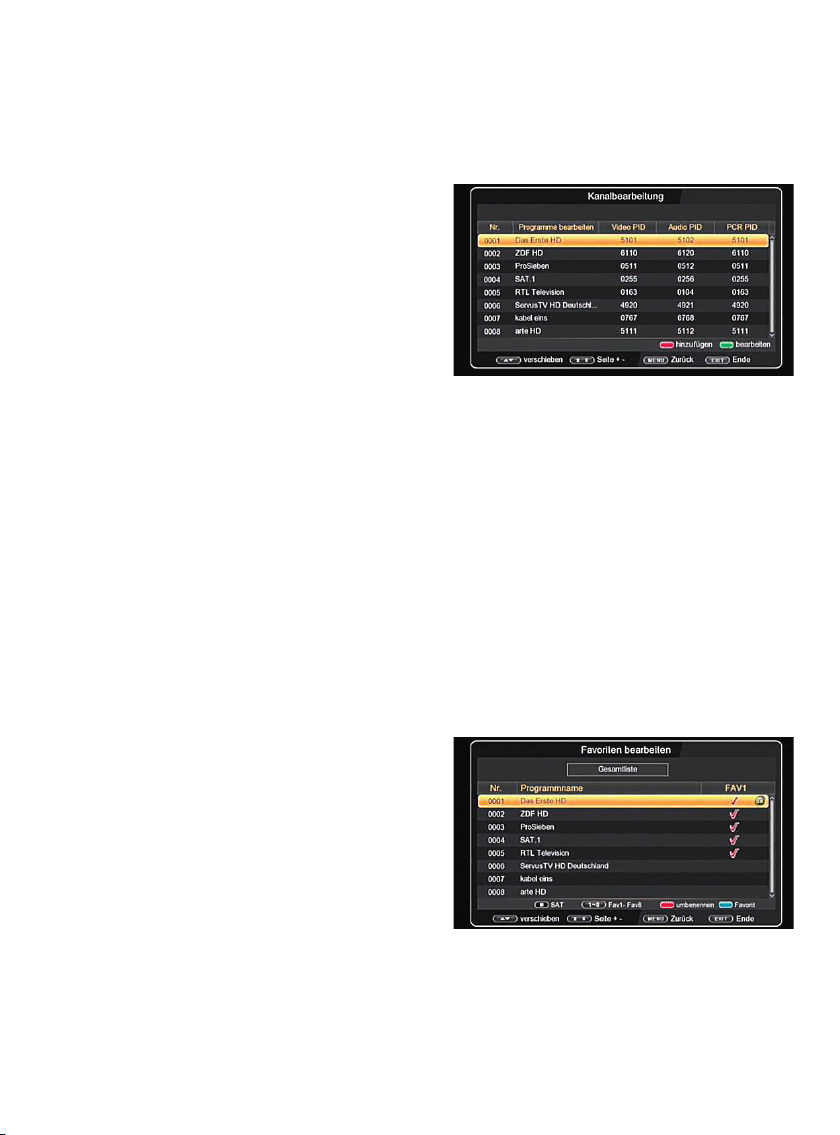

8.2. Kanalbearbeitung
Über diesen Menüpunkt können Sie ein
Programm in die Programmliste aufnehmen,
wenn folgende Sendeparameter vom Satellitenbetreiber für das neue Programm bekannt sind:
Transponderfrequenz mit Symbolrate:
Video PID; Audio PID; PCR PID
1. Drücken Sie die Taste MENÜ.
2. Wechseln Sie zum Menüpunkt Programme
bearbeiten und bestätigen Sie mit OK.
3. Wechseln Sie in die Zeile Kanalbearbeitung
und bestätigen Sie mit OK.
4. Drücken Sie die rote Taste, um ein Programm
hinzuzufügen oder die grüne Taste, um ein
Programm zu bearbeiten.
Geben Sie die entsprechenden Werte in der
jeweiligen Zeile über die Zahlentastatur der
Fernbedienung ein.
8.3. Favoritenlisten bearbeiten
Sie können ein oder mehrere Programme einer
Favoritenliste hinzufügen. So können Sie im
normalen Betrieb durch Drücken der Taste FAV
auf der Fernbedienung gezielt diese Programme
auswählen. Durch Erstellung einer Favoritenliste
wird die Hauptprogrammliste nicht verändert.
1. Drücken Sie die Taste MENÜ.
2. Wechseln Sie zum Menüpunkt Programme
bearbeiten und bestätigen Sie mit OK.
3. Wechseln Sie in die Zeile Favoriten
bearbeiten und bestätigen Sie mit OK.
4. Wählen Sie über die Zahlentastatur der
Fernbedienung eine Favoritenliste aus, in der
Sie ein oder mehrere Programme ablegen
möchten.
5. Markieren Sie über die Pfeiltasten auf/ab
ein Programm, das in eine Favoritenliste
abgespeichert werden soll und bestätigen
Sie mit OK.
6. Ein Häkchen-Symbol erscheint nun an diesem
ausgewählten Programm.
ODS 200 HDTV-Satellitenreceiver24
8.4. Einschaltprogramm

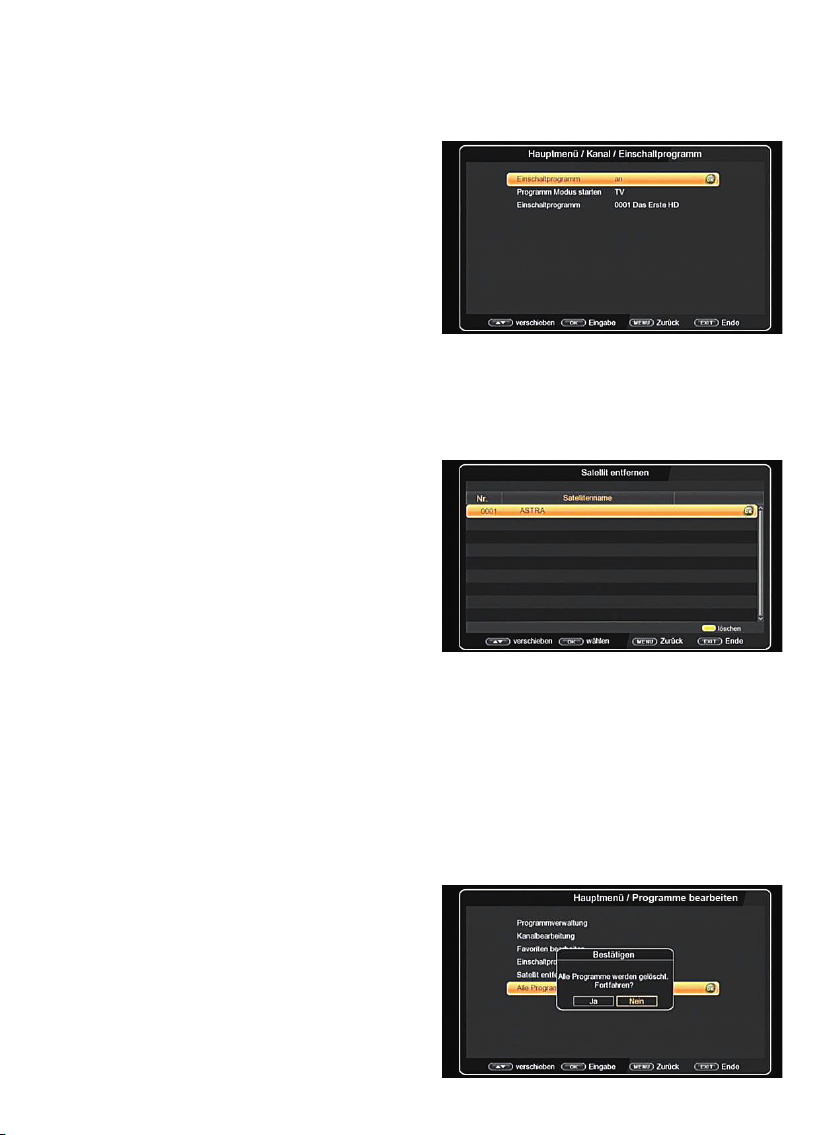

Hier können Sie bestimmen, mit welchem
Programm der Receiver aus dem Standby
einschalten soll.
1. Drücken Sie die Taste MENÜ.
2. Wechseln Sie zum Menüpunkt Programme
bearbeiten und bestätigen Sie mit OK.
3. Wechseln Sie in die Zeile Einschaltpro-
gramm und bestätigen Sie mit OK.
4. Wählen Sie hier das Programm aus, mit dem
der Receiver eingeschaltet werden soll.
8.5. Satellit entfernen
Sie können Satelliten aus der Satellitenliste
entfernen.
1. Drücken Sie die Taste MENÜ.
2. Wechseln Sie zum Menüpunkt Programme
bearbeiten und bestätigen Sie mit OK.
3. Wechseln Sie in die Zeile Satellit entfernen
und bestätigen Sie mit OK.
4. Geben Sie Ihr Passwort ein (s. Kapitel 11.1.3.)
5. Wählen Sie den Satelliten an, den Sie
entfernen möchten.
6. Drücken Sie die gelbe Taste.
3. Wechseln Sie in die Zeile Alle Programme
8.6. Alle Programme löschen
Sie können alle Programme löschen.
Wichtiger Hinweis: Mit dieser Einstellung
werden alle Programme gelöscht! Um Program-
me wieder in das Gerät einzuspeichern, führen
Sie bitte einen neuen Suchlauf durch oder
setzen Sie das Gerät in die Werkseinstellungen
zurück.
1. Drücken Sie die Taste MENÜ.
2. Wechseln Sie zum Menüpunkt Programme
bearbeiten und bestätigen Sie mit OK.
Bedienungsanleitung 25
löschen und bestätigen Sie mit OK.
4. Bestätigen Sie die Sicherheitsabfrage mit Ja,
oder verlassen Sie das Menü mit Nein.
9.
Multimedia
Ihr Receiver ist mit zwei USB 2.0. Schnittstellen
ausgestattet, über welche USB-Massenspeichergeräte wie beispielsweise ein USB-Stick oder
eine externe Festplatte angeschlossen werden
können (Gerätevoraussetzungen: Dateisystem
FAT 32, Geschwindigkeit bei externen Festplatten: 5400 U/min).
ACHTUNG! Je nach Gerätetyp muss das externe
USB-Massenspeichergerät zusätzlich über ein
separates Netzteil mit Strom versorgt werden.
Lesen Sie hierzu bitte die Bedienungsanleitung
des zu verwendenden USB-Massenspeichergerätes !
Hinweis: Bei USB-Speichermedien, insbesondere bei USB-Sticks gibt es zum Teil erhebliche
Unterschiede bezüglich der Lese- bzw. Schreibgeschwindigkeit. Dies ist abhängig von der
Qualität des USB-Gerätes. Verwenden Sie bitte
nur USB-Sticks von Markenherstellern mit
entsprechend hoher Geschwindigkeit um
Wiedergabefehler zu vermeiden.
Über die USB-Option können Sie mit Hilfe Ihres
Receivers Musik, Bilder oder Filme vom
angeschlossenen USB-Speichermedium
wiedergeben.
Hier stehen folgende Optionen zur Verfügung:
9.1. Film
9.2. Foto
9.3. Musik
9.4. E-Book
9.5. Dateimanager
Außerdem können Sie Ihre eigens erstellte
Programmliste auf einen USB-Datenträger
sichern. So haben Sie die Möglichkeit, diese
Programmliste z. B. nach einem Werksreset
wieder auf den Receiver aufzuspielen.
Über die USB-Schnittstelle haben Sie die
Möglichkeit, die Betriebssoftware Ihres
Receivers zu aktualisieren, die ggf. auf
www.fuba.de zum Download bereit steht.Diese
spielen Sie dann auf ein entsprechendes
Speichermedium und verbinden dieses via USB
mit dem Receiver.
ODS 200 HDTV-Satellitenreceiver26
9.1. Film

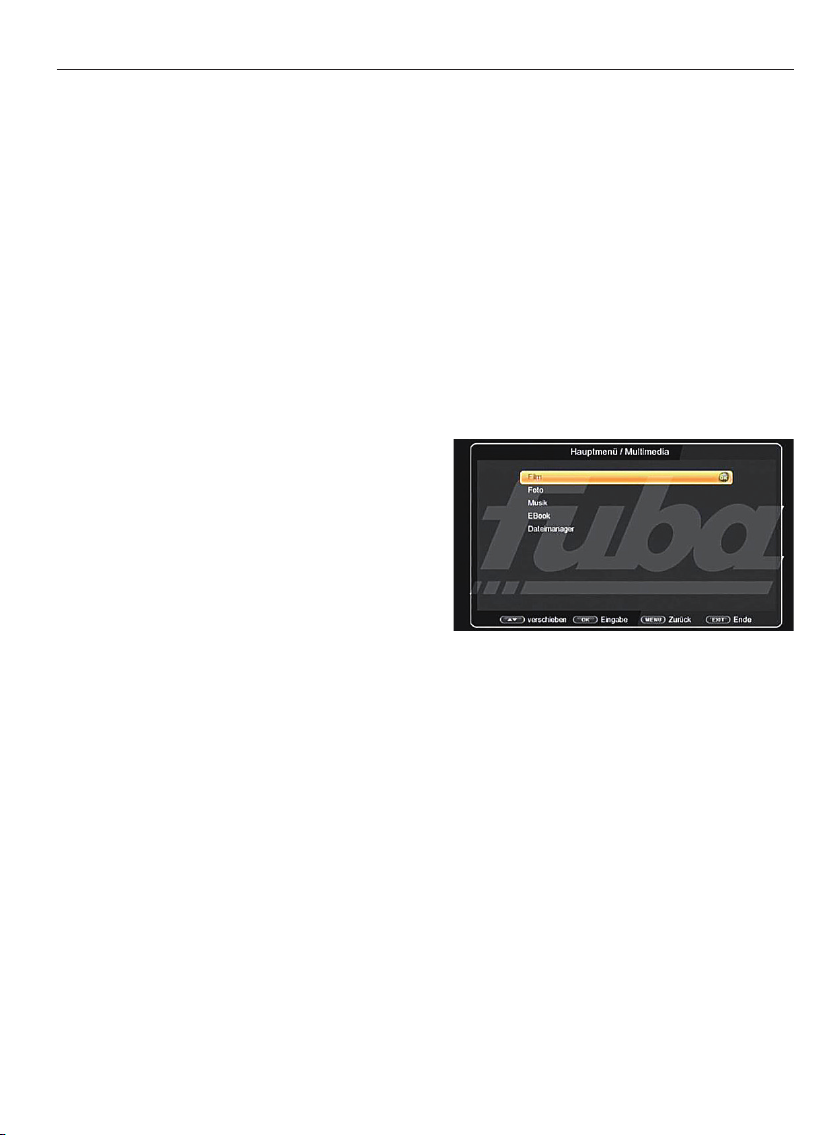

1. Wählen Sie mit den Pfeiltasten auf/ab den
Menüpunkt Film.
2. Bestätigen Sie mit OK.
3. Anschließend wählen Sie den Pfad für die
Datei, die Sie abspielen möchten, und
drücken die OK-Taste.
Der Film bzw. die Aufnahme wird im Vorschau-
fenster gestartet.
4. Drücken Sie rote Taste, um den Film im
Vollbild zu sehen.
Über das USB-Media Menüfeld können Sie im
USB-Modus den Player steuern.
9.2. Foto

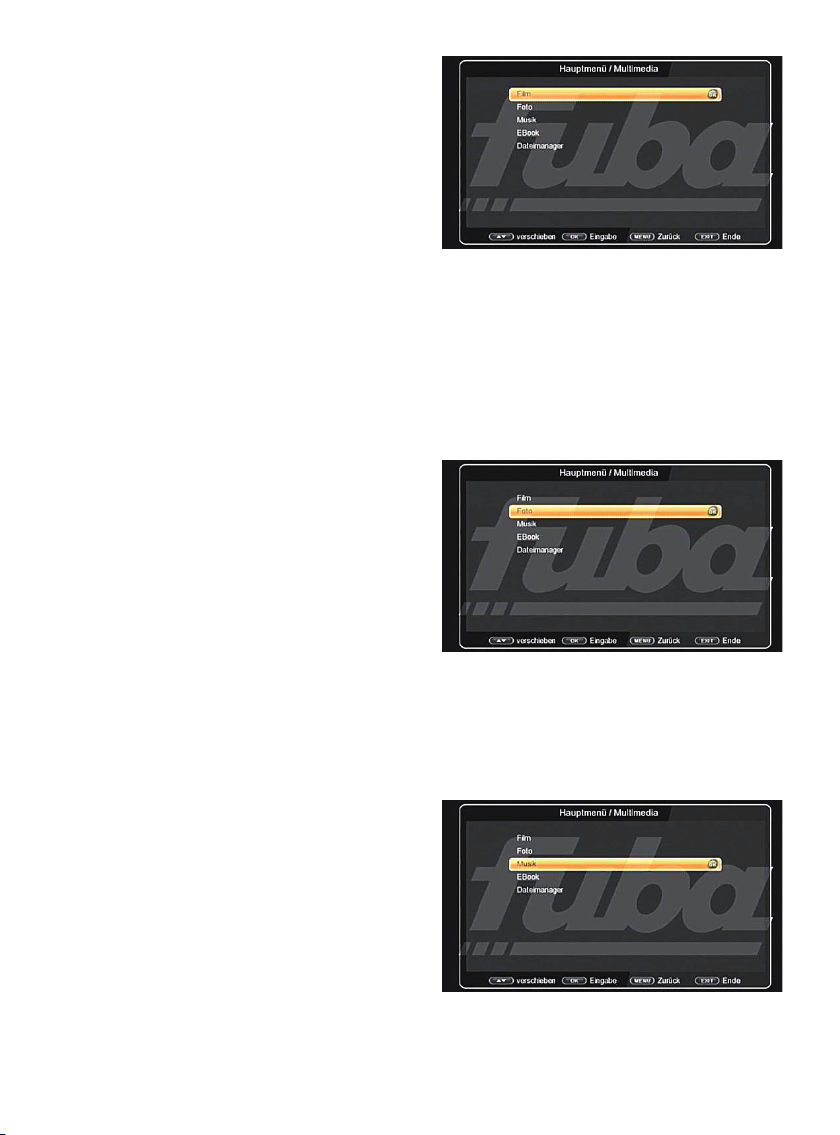

1. Wählen Sie mit den Pfeiltasten auf/ab den
Menüpunkt Foto.
2. Bestätigen Sie mit OK.
3. Anschließend wählen Sie den Pfad für die
Datei, die Sie abspielen möchten, und
drücken die OK-Taste.
4. Drücken Sie die OK-Taste, um das Foto im
Vollbild zu sehen.
Über das USB-Media Menüfeld können Sie im
USB-Modus den Player steuern.
9.3. Musik
1. Wählen Sie mit den Pfeiltasten auf/ab den
Menüpunkt Musik.
2. Bestätigen Sie mit OK.
3. Anschließend wählen Sie den Pfad für die
Datei, die Sie abspielen möchten, und
drücken die OK-Taste.
Die Musik wird im Vorschaufenster gestartet.
Über das USB-Media Menüfeld können Sie im
USB-Modus den Player steuern.
Bedienungsanleitung 27
9.4. E-Book
1. Wählen Sie mit den Pfeiltasten auf/ab den
Menüpunkt E-Book.
2. Bestätigen Sie mit OK.
3. Anschließend wählen Sie den Pfad für die
Datei, die Sie lesen möchten, und drücken die
OK-Taste.

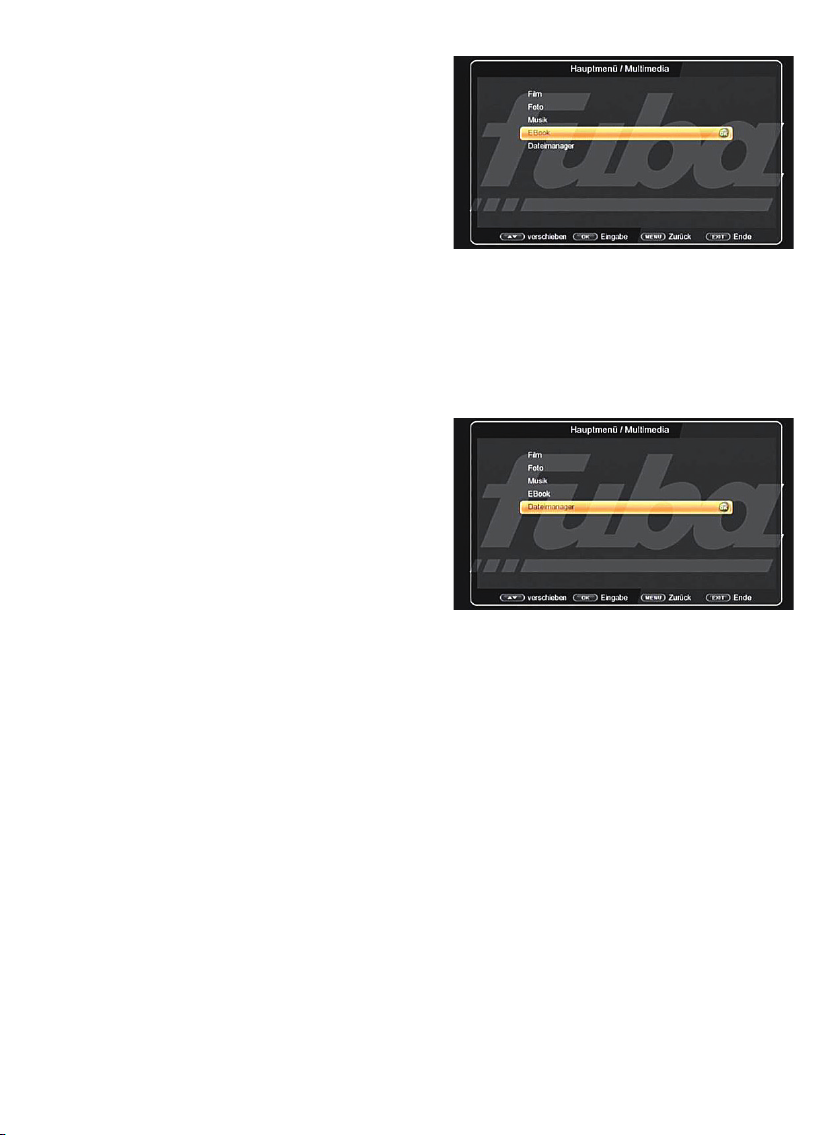

9.5. Dateimanager
In diesem Menüpunkt haben Sie die Möglichkeit,
das angeschlossene USB-Speichermedium zu
formatieren. HIer können Sie Daten von einem
angeschlossenen USB-Datenträger auf einen
anderen angeschlossenen USB-Datenträger
kopieren.
1. Drücken Sie die Taste MENÜ.
2. Wechseln Sie zum Menüpunkt Multimedia
und bestätigen Sie mit OK.
3. Wählen Sie Dateimanager an, und bestätigen Sie mit OK.
4. Es önet sich ein entsprechendes Fenster, in
welchem Sie über die Pfeiltasten die
gewünschte Partition auswählen können.
5. Zuätzlich können Sie bestimmen, ob der
Datenträger in NTFS oder FAT 32 formatiert
werden soll. Wählen Sie dazu die entsprechende Funktion über die farbigen Funkti-
onstasten (grün oder gelb) an.
6. Bestätigen Sie die Angaben mit OK.
ACHTUNG! Alle auf dem Datenträger vorhandenen Dateien werden bei der Formatierung
gelöscht!
7. Es erscheint eine Abfrage, ob Sie den
Datenträger wirklich formatieren möchten.
Zum Formatieren wählen Sie mit den
Pfeiltasten OK, möchten Sie den Datenträger nicht formatieren, so drücken Sie die
Taste EXIT.
ODS 200 HDTV-Satellitenreceiver28
10.
Internet

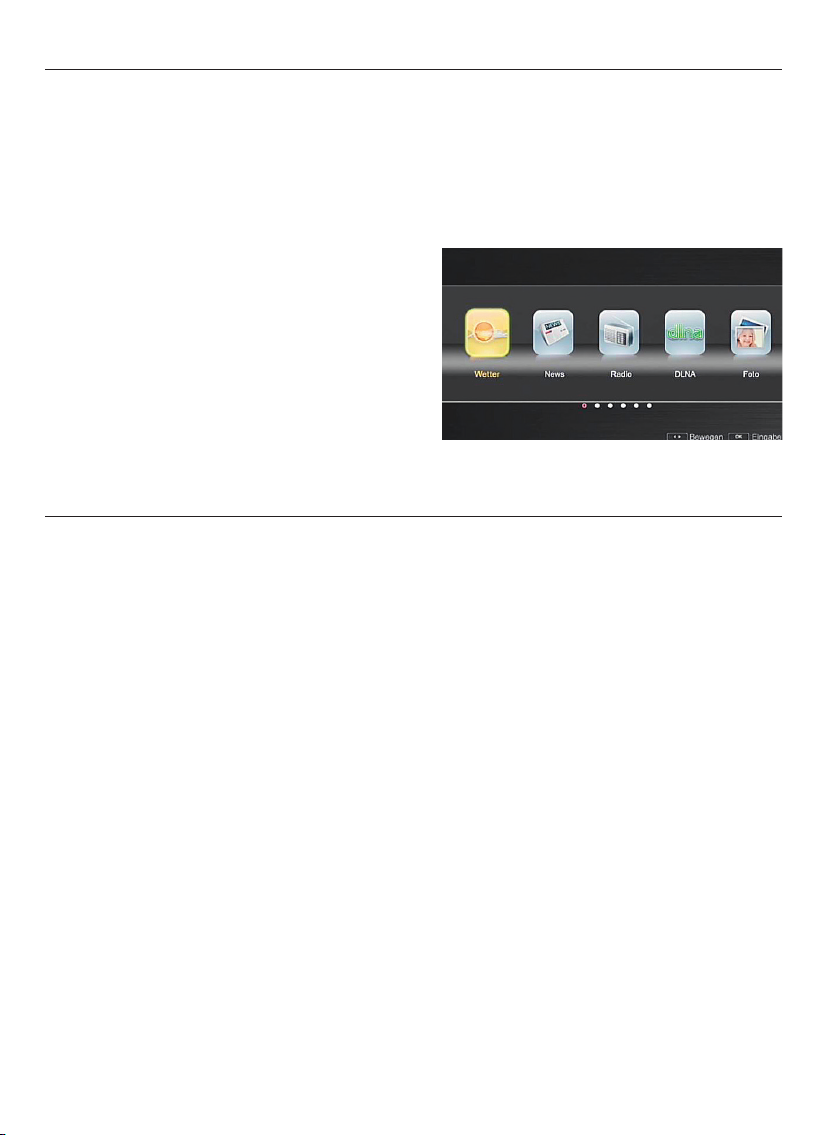

In diesem Bereich finden Sie diverse Netzwerkapplikationen, wie z.B. Video- und Wetterportale
oder Spieledownloads.
1. Drücken Sie die Taste MENÜ.
2. Wechseln Sie zum Menüpunkt Internet und
bestätigen Sie mit OK.
Alternativ können Sie auch die Taste APP auf
der Fernbedienung drücken.
10.1. Apps
Wählen Sie diesen Menüpunkt aus, um diverse
Netzwerk-Applikationen aufzurufen.
11.
Einstellungen
Hier können Sie individuelle Einstellungen für
das Gerät vornehmen, um den Receiver z. B.
optimal an Ihr angeschlossenes Fernsehgerät
einzustellen. Außerdem können Sie benutzerde-
finierte Einstellungen vornehmen, wie z. B.
Kindersicherung einschalten oder die OSD
Darstellungen ändern.
11.1. Individuell
Ändern Sie hier die Anzeigeeinstellungen des
Gerätes oder ändern Sie die Einstellungen für
den Jugendschutz.
1. Wählen Sie mit den Pfeiltasten rechts/links
eine Applikation aus, die Sie starten möchten
und bestätigen Sie mit OK.
11.1.1. Untertitelsprache
Wählen Sie in den Zeilen 1. bevorzugte
Untertitelsprache und 2. bevorzugte Untertitel-
sprache die bevorzugte Untertitelsprache aus.
11.1.2. Untertitel
Schalten Sie hier die Option Untertitel ein oder
aus. Wenn Sie diese Option einschalten, werden
automatisch Untertitel eingeblendet, sofern
diese vom Sendebetreiber mitgesendet werden.
1. Drücken Sie die Taste MENÜ.
2. Wechseln Sie zum Menüpunkt Einstellungen
und bestätigen Sie mit OK.
3. Wechseln Sie zum Menüpunkt Individuell
und bestätigen Sie mit OK.
Bedienungsanleitung 29
11.1.3. Kindersicherung
Das Gerät bietet die Möglichkeit, Programme
und Menüeinstellungen mit einer Passwort-Abfrage zu versehen. Dies ist dann nützlich, wenn
Sie z. B. Kinder vor ggf. nicht jugendfreien
Inhalten schützen möchten. Die Programme, die
mit einem Passwort geschützt werden sollen,
können wie in Kapitel 8.1. gesperrt werden.
Beim Aufrufen des zuvor gesperrten Programms
muss dann eine vierstellige Nummer eingegeben
werden, um das Programm sehen zu können.

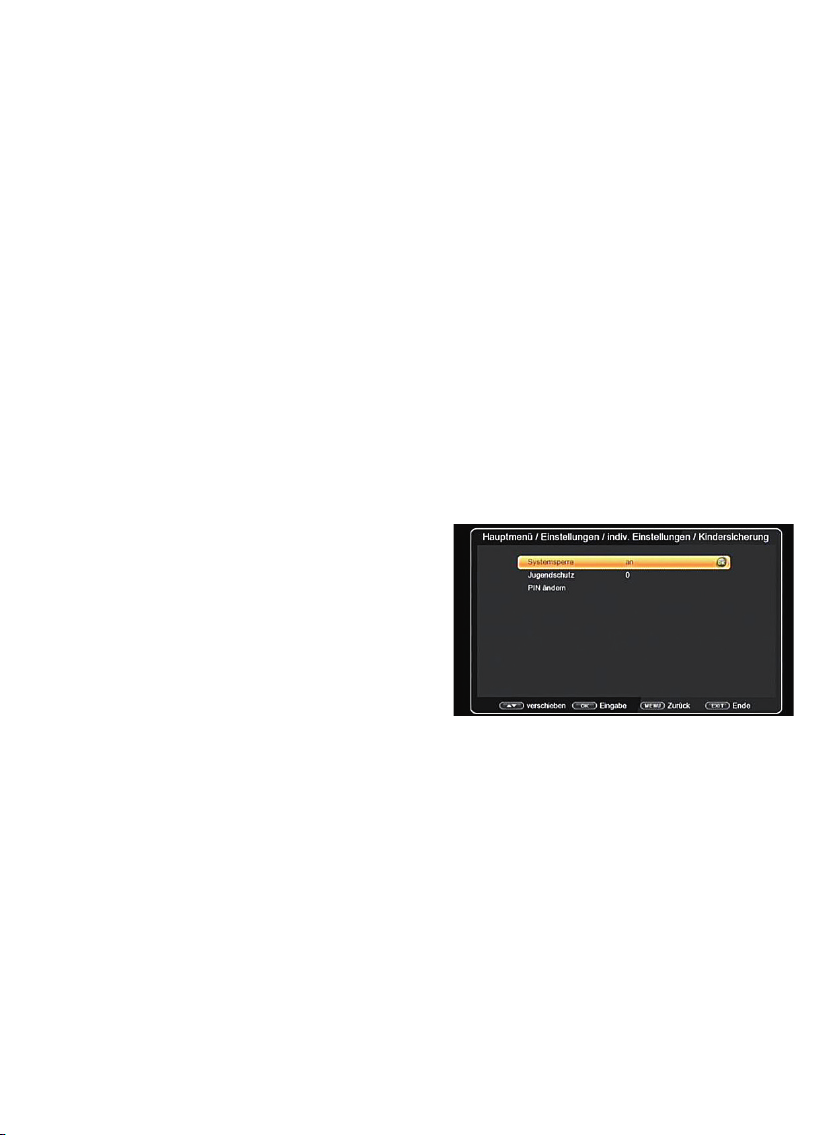

1. Wählen Sie die Zeile PIN ändern mit Hilfe der
Pfeiltasten auf/ab an.
2. Bestätigen Sie mit OK.
3. Geben Sie Ihr neues Passwort mit Hilfe der
Zahlentastatur auf der Fernbedienung ein.
4. Wiederholen Sie die Eingabe.
5. Das Passwort wird automatisch gespeichert.
Unter diesem Punkt können Sie die Funktionen
anwählen, die nur durch Eingabe des Passworts
aufruar sind.
1. Wählen Sie Kindersicherung an und
bestätigen Sie mit OK.
2. Geben Sie das 4 stellige Passwort über die
Zahlentastatur der Fernbedienung ein. Das
werkseitig eingestellte Passwort ist 0000.
Alle Einstellungen können Sie verändern, indem
Sie den entsprechenden Punkt mit Hilfe der
Pfeiltasten auf/ab anwählen und anpassen.
Unter Systemsperre können Sie den Zugang zum
Menüpunkt Programme bearbeiten sperren. So
kann z. B. das Löschen von Programmen oder
eine Sortierung einzelner Programme gesperrt
werden.
Geben Sie unter dem Menüpunkt Jugendschutz
den Jugendschutz Level an. Sie haben die Wahl
von 4 bis 18. Diese Zahlen geben das Alter an.
Ist eine Sendung z. B. für Zuschauer unter 16
Jahren nicht geeignet, muss bei entsprechender
Einstellung das Passwort eingegeben werden,
um die Sendung sehen zu können.
Bitte beachten Sie, dass diese Funktion nur in
manchen Ländern zur Verfügung steht.
Tipp: Schreiben Sie sich zur Sicherheit das neue
Passwort auf und bewahren Sie dieses an einem
sicheren Ort auf.
Sollte das Passwort verloren gehen oder in
Vergessenheit geraten, können die gesperrten
Funktionen nicht mehr angewählt werden.
Werkseitig ist das Passwort auf 0000 eingestellt. Sie können das Passwort unter PIN
ändern umstellen.
ODS 200 HDTV-Satellitenreceiver30

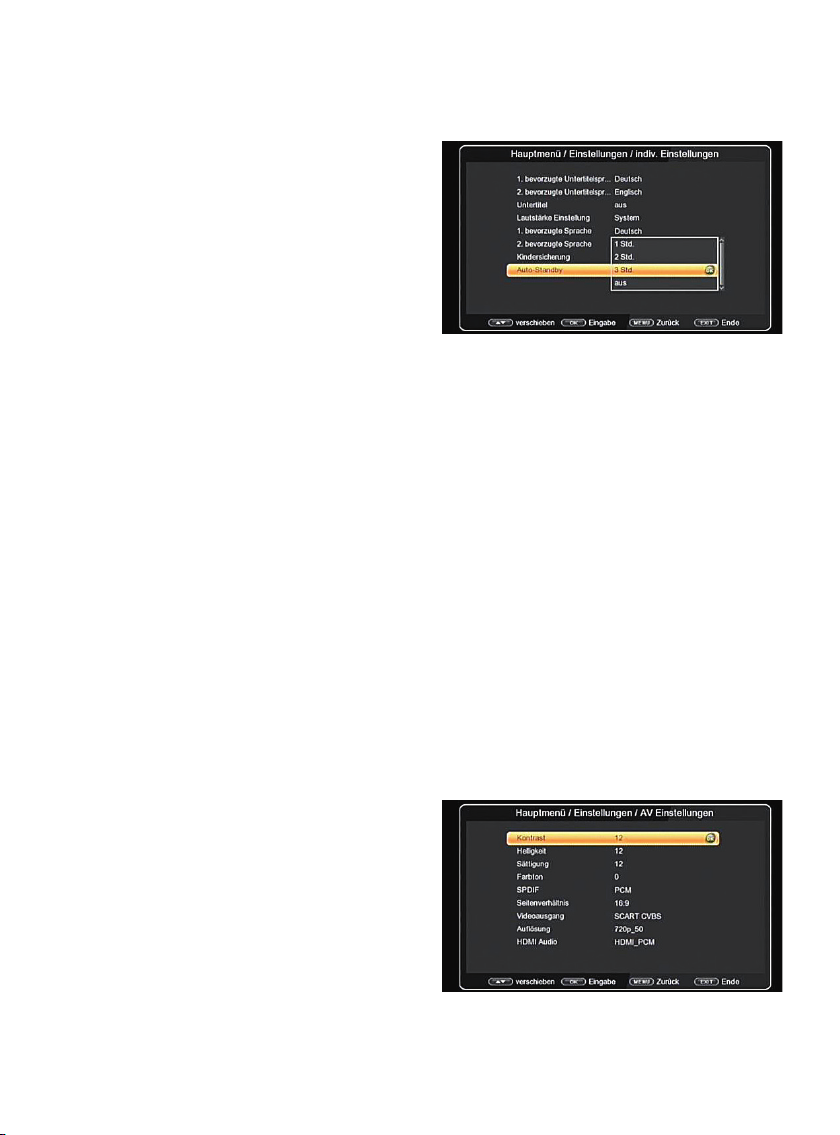

11.1.4. Auto-Standby
Das Netzteil des Gerätes entspricht einer
Richtlinie der Europäischen Union zur umweltgerechten Gestaltung von Set-Top-Boxen.
Nach dieser Richtlinie schaltet sich das Gerät
nach 3 Stunden automatisch aus dem laufenden
Betrieb in Standby, wenn in diesem Zeitraum
keine Bedienfunktionen wie Programmwahl,
Laustärke etc. ausgeführt worden sind.
Achtung: Im Auslieferungszustand ist diese
Funktion aktiviert.
Sie können diese Funktion unter diesem
Menüpunkt deaktivieren.
1. Drücken Sie die Taste MENÜ.
2. Wechseln Sie zum Menüpunkt Einstellungen
und bestätigen Sie mit OK.
3. Wählen Sie Individuell an und bestätigen Sie
mit OK.
4. Wählen Sie die Zeile Auto-Standby an.
5. Schalten Sie diese Funktion mit Hilfe der
Pfeiltasten auf/ab aus, ein oder wählen Sie
eine Zeit aus.
11.2. Audio/Video
In diesem Menü können Sie Ihren Receiver an
Ihrem Fernseher anpassen, um so die beste
Darstellung zu gewährleisten.
1. Drücken Sie die Taste MENÜ.
2. Wechseln Sie zum Menüpunkt Einstellungen
und bestätigen Sie mit OK.
3. Wählen Sie Audio/Video an und bestätigen
Sie mit OK.
Bedienungsanleitung 31
11.2.1. Bildeinstellungen
Ändern Sie die Werte für Helligkeit, Kontrast,
Sättigung und Farbton entsprechend Ihrer
Bedürfnisse ab.
Zur Auswahl stehen folgende Modi: CVBS, RGB,
SVideo, YUV
1. Drücken Sie die Taste MENÜ.
1. Bestätigen Sie dazu die einzelnen Zeilen mit
der Taste OK und führen Sie die Änderungen
mit Hilfe der Pfeiltasten rechts/links aus.
11.2.2. S/PDIF
Wenn Sie einen Dolby Surround Verstärker über
den digitalen elektrischen Ausgang am Receiver
angeschlossen haben, können Sie hier Einstellungen vornehmen.
1. Drücken Sie die Taste MENÜ.
2. Wechseln Sie zum Menüpunkt Einstellungen
und bestätigen Sie mit OK.
3. Wählen Sie Audio/Video an und bestätigen
Sie mit OK.
4. Wählen Sie S/PDIF an und ändern Sie das
Format mit Hilfe der Pfeiltasten auf/ab.
11.2.3. Seitenverhältnis
Manche Sender strahlen ihr Programm im
Bildschirmformat 16:9 aus, während andere
Programme im Format 4:3 senden. Um die für
Ihren Fernseher optimale Darstellung zu nutzen,
kann das Bildformat hier umgeschaltet werden.
1. Drücken Sie die Taste MENÜ.
2. Wechseln Sie zum Menüpunkt Einstellungen
und bestätigen Sie mit OK.
3. Wählen Sie Audio/Video an und bestätigen
Sie mit OK.
4. Wählen Sie Videoausgang und ändern Sie
das Format mit Hilfe der Pfeiltasten auf/ab.
11.2.5. Auflösung
In dieser Einstellung können Sie die Auflösung
entsprechend Ihres Fernsehers anwählen.
1. Drücken Sie die Taste MENÜ.
2. Wechseln Sie zum Menüpunkt Einstellungen
und bestätigen Sie mit OK.
3. Wählen Sie Audio/Video an und bestätigen
Sie mit OK.
4. Wählen Sie Auflösung und ändern Sie das
Format mit Hilfe der Pfeiltasten auf/ab.
Um die Auflösung an Ihren Fernseher optimal
anzupassen, wählen Sie das Format entsprechend Ihres Fernsehers aus. Bitte beachten Sie
auch die Hinweise und technischen Daten des
Herstellers Ihres Fernsehers.
2. Wechseln Sie zum Menüpunkt Einstellungen
und bestätigen Sie mit OK.
3. Wählen Sie Audio/Video an und bestätigen
Sie mit OK.
4. Wählen Sie Seitenverhältnis an und ändern
Sie das Format mit Hilfe der Pfeiltasten auf/
ab.
11.2.4. Videoausgang
Unter diesem Menüpunkt können Sie zwischen
unterschiedlichen Farb- bzw. Bildmodi wählen.
ACHTUNG! Nicht jedes Fernsehgerät kann alle
zur Verfügung stehenden Auflösungen
darstellen!
ODS 200 HDTV-Satellitenreceiver32
11.2.5. HDMI-Audio
In dieser Einstellung können Sie die Auflösung
entsprechend Ihres Fernsehers anwählen.
1. Drücken Sie die Taste MENÜ.
2. Wechseln Sie zum Menüpunkt Einstellungen
und bestätigen Sie mit OK.
3. Wählen Sie Audio/Video an und bestätigen
Sie mit OK.
4. Wählen Sie HDMI-Audio und ändern Sie das
Format mit Hilfe der Pfeiltasten auf/ab.
11.3. Netzwerkkonfiguration
Nehmen Sie hier alle Einstellungen vor, um das
Gerät mit Ihrem Heimnetzwerk zu verbinden.
Diese Einstellungen werden nur dann benötigt,
wenn der Receiver über WLAN mit Ihrem
Heimnetzwerk verbunden ist (Verbindung per
WLAN über den optional erhältlichen
Fuba WLAN-Stick FWS 100). Einstellungen in
diesem Menü können nur vorgenommen werden,
wenn der Fuba WLAN-Stick angeschlossen ist.
11.3.1. Konfiguration
Stellen Sie hier ein, wie die Box verbunden ist.
1. Drücken Sie die Taste MENÜ.
2. Wechseln Sie zum Menüpunkt Einstellungen
und bestätigen Sie mit OK.
3. Wählen Sie LAN-Konfiguration an und bestätigen Sie mit OK.
4. Wählen Sie das von Ihnen gewünschte WLAN
an und geben Sie ggf. den erforderlichen
Netzwerkschlüssel ein, um den Receiver mit
dem Drahtlosnetzwerk zu verbinden.
Bedienungsanleitung 33
11.4. Timer
Ihr Satellitenreceiver verfügt über eine
Timerfunktion. Ist ein Timer aktiviert, schaltet
sich der Receiver zur eingestellten Uhrzeit
automatisch auf das eingestellte Programm.
Bitte lesen Sie dazu auch Kapitel 12.12.
11.5. Smartphone-Steuerung
Sofern der Receiver über Netzwerk verbunden
ist, kann dieser mit der Fuba Fernbedienungs-App gesteuert werden.
12.
Systemeinstellungen
In diesem Menüpunkt können Sie den Zugri
über das Smartphone ein- oder ausschalten.
1. Drücken Sie die Taste MENÜ.
2. Wechseln Sie zum Menüpunkt Einstellungen
und bestätigen Sie mit OK.
3. Wählen Sie Smartphone-Steuerung an und
bestätigen Sie mit OK.
4. Schalten Sie hier den Smartphone-Zugri an
oder aus.
Im Bereich Systemeinstellungen können Sie die
Menüsprache einstellen oder ein Software-Update durchführen.
12.1. OSD Sprache
Stellen Sie hier die Menüsprache des Gerätes ein.
1. Drücken Sie die Taste MENÜ.
2. Wechseln Sie zum Menüpunkt System-
einstellungen und bestätigen Sie mit OK.
3. Wählen Sie mit den Pfeiltasten auf/ab den
Punkt OSD Sprache an und bestätigen Sie
mit OK.
4. Wählen Sie die gewünschte Menüsprache aus.
12.2. Datum/Zeit
Sofern der Receiver die Uhrzeit nicht automatisch einstellt, kann die Uhrzeit hier manuell
eingestellt werden.
1. Drücken Sie die Taste MENÜ.
2. Wechseln Sie zum Menüpunkt System-
einstellungen und bestätigen Sie mit OK.
3. Wählen Sie mit den Pfeiltasten auf/ab den
Punkt Datum/Zeit an und bestätigen Sie mit
OK.
ODS 200 HDTV-Satellitenreceiver34
12.3. Software-Update
Zur Verbesserung der Funktionen des Gerätes
kann eine Aktualisierung der Betriebssoftware
nötig sein.
Es gibt mehrere Möglichkeiten, die Software des
Gerätes zu aktualisieren.
12.3.1. Über USB
Über die USB-Schnittstelle haben Sie die
Möglichkeit, die Betriebssoftware Ihres Receiver
zu aktualisieren, die, sofern erforderlich, auf
www.fuba.de zum Download bereit steht. Die
auf der Internetseite zur Verfügung gestellte
Software muss entpackt werden. Die entpackte
Datei kopieren Sie dann auf ein entsprechendes
Speichermedium und verbinden dieses via USB
mit dem Receiver.
1. Drücken Sie die Taste MENÜ.
2. Wechseln Sie zum Menüpunkt System-
einstellungen und bestätigen Sie mit OK.
3. Wählen Sie Software-Update an und
bestätigen Sie mit OK.
4. Wählen Sie Über USB an und bestätigen Sie
mit OK.
5. Wählen Sie Software-Datei aus und
bestätigen Sie erneut mit OK.
Das Update wird automatisch gestartet. Nach
Abschluss des Update-Vorgangs wird der
Receiver automatisch neu gestartet. Um das
Update zu aktivieren, rufen Sie nach der
Softwareaktualisierung die Werkseinstellungen
auf. Lesen Sie dazu auch Kapitel 12.4.
ACHTUNG! Bitte trennen Sie während des
Ladevorgangs unter keinen Umständen das
USB-Speichermedium vom Receiver!!
Bedienungsanleitung 35

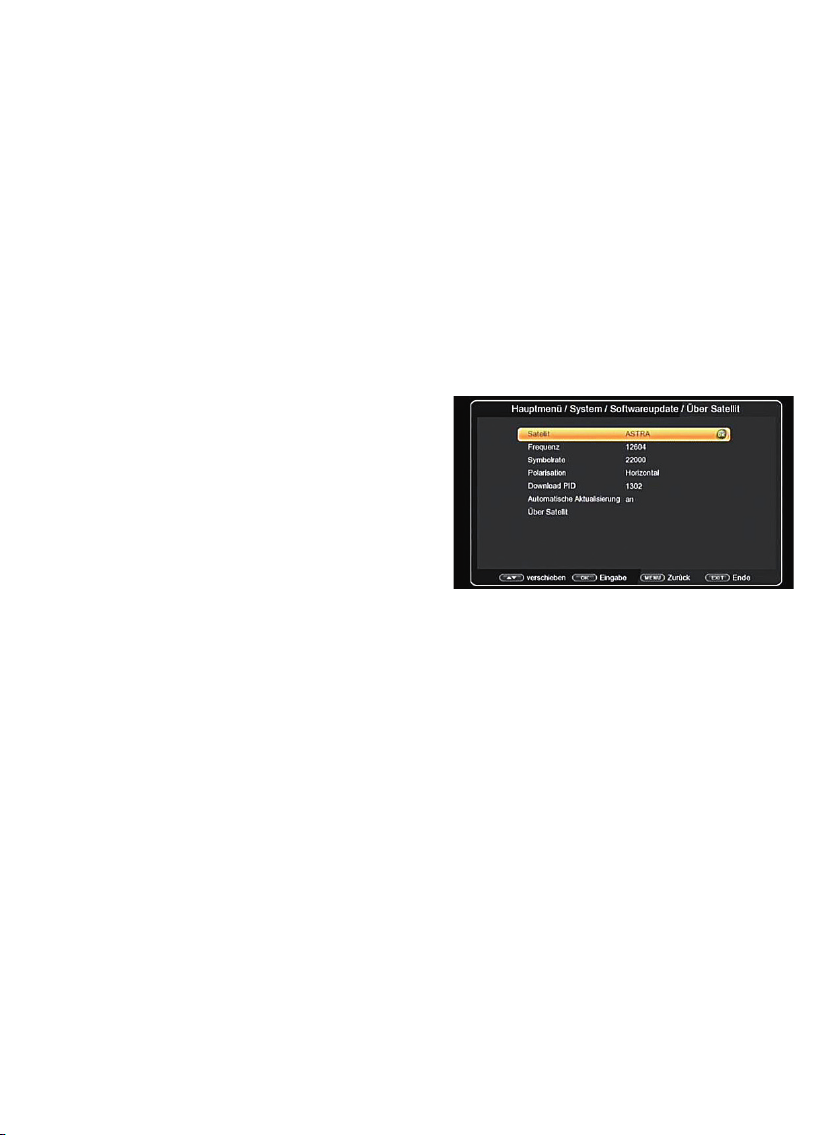

12.3.2. Über Satellit
Der Receiver kann eine neue Software über
Satellit laden, sofern diese zur Verfügung steht.
Um die Software laden zu können, müssen der
Satellit und die Frequenz angegeben werden.
1. Drücken Sie die Taste MENÜ.
2. Wechseln Sie zum Menüpunkt Systemein-
stellungen und bestätigen Sie mit OK.
3. Wählen Sie Software-Update an und
bestätigen Sie mit OK.
4. Wählen Sie Über Satellit an und bestätigen
Sie mit OK.
Folgende Parameter müssen eingestellt sein:
Satellit Astra
Frequenz 12604
Symbolrate 22000
Polarisation Horizontal
Download PID 1302
Automatische
Aktualisierung an
Die angegebenen Parameter sind auf dem Stand
der Erstellung dieser Anleitung und können ggf.
von den aktuellen Parametern abweichen.
Bitte wenden Sie sich bezüglich dieser Parameter auch an Ihren Fachhändler.
Alle Einstellungen können Sie verändern, indem
Sie den entsprechenden Punkt mit Hilfe der
Pfeiltasten auf/ab anwählen und mit den
Pfeiltasten rechts/links anpassen
5. Um das Update über Satellit zu starten,
wechseln Sie in die Zeile Über Satellit und
bestätigen Sie mit OK.
ODS 200 HDTV-Satellitenreceiver36
12.3.3. Über Netzwerk
Die Software kann, falls erforderlich, auch über
eine Netzwerkverbindung geladen werden. Dazu
muss der Receiver mit dem Internet über
Netzwerk verbunden sein.
Bitte lesen Sie dazu auch Kapitel 11.3.1.
1. Drücken Sie die Taste MENÜ.
2. Wechseln Sie zum Menüpunkt Systemein-
stellungen und bestätigen Sie mit OK.
3. Wählen Sie Software-Update an und
bestätigen Sie mit OK.
4. Wählen Sie Über Netzwerk an und bestätigen Sie mit OK.
5. Um das Update übers Netzwerk zu starten,
wechseln Sie in die Zeile Über Netzwerk und
bestätigen Sie mit OK.
12.3.4. Database
Sollten Sie Programme nach Ihren Wünschen in
der Reihenfolge verändert bzw. Sender aus der
Liste gelöscht oder hinzugefügt haben, können
Sie diese individuelle Programmliste im Receiver
abspeichern, um sie nach einem Werksreset
wieder auf den Receiver aufspielen zu können.
Sie benötigen dazu keinen USB-Datenträger.
1. Drücken Sie die Taste MENÜ.
2. Wechseln Sie zum Menüpunkt Systemein-
stellungen und bestätigen Sie mit OK.
3. Wählen Sie Software-Update an und
bestätigen Sie mit OK.
4. Wählen Sie Programmliste an und bestätigen Sie mit OK.
5. Wechseln Sie in die Zeile Programmliste
sichern und bestätigen Sie mit OK. Die
Programmliste wird abgespeichert.
Unter Programmliste laden können Sie die
gespeicherte Programmliste wieder aufrufen.
7. Wechseln Sie in die Zeile Programmliste
laden und bestätigen Sie mit OK. Die
Programmliste wird geladen.
12.4. Werkseinstellungen
Sie können alle Einstellungen, die Sie an dem
Receiver vorgenommen haben, mit der Werkseinstellung in den ursprünglichen Zustand
zurücksetzen. Dies ist dann nützlich, wenn Sie
Änderungen vorgenommen haben, die anschlie-
ßend zu einer nicht optimalen Funktion des
Gerätes führen sollten.
1. Drücken Sie die Taste MENÜ.
2. Wechseln Sie zum Menüpunkt Systemein-
stellungen und bestätigen Sie mit OK.
3. Wählen Sie Werkseinstellungen an und
bestätigen Sie mit OK.
Sie haben drei Möglichkeiten zur Auswahl:
1. Werkseinstellung gesamt
Setzen Sie hier alle Einstellungen auf den
werksseitigen Zustand zurück.
2. Systemeinstellung wieder herstellen
Setzen Sie hier die Einstellungen, die Sie
unter dem Menüpunkt Systemeinstellungen
gemacht haben, zurück.
3. Programme wiederherstellen
Setzen Sie hier die Programmliste in den
Auslieferungszustand zurück.
Unter Programmliste sichern können sie die
Programmliste sichern.
Bedienungsanleitung 37

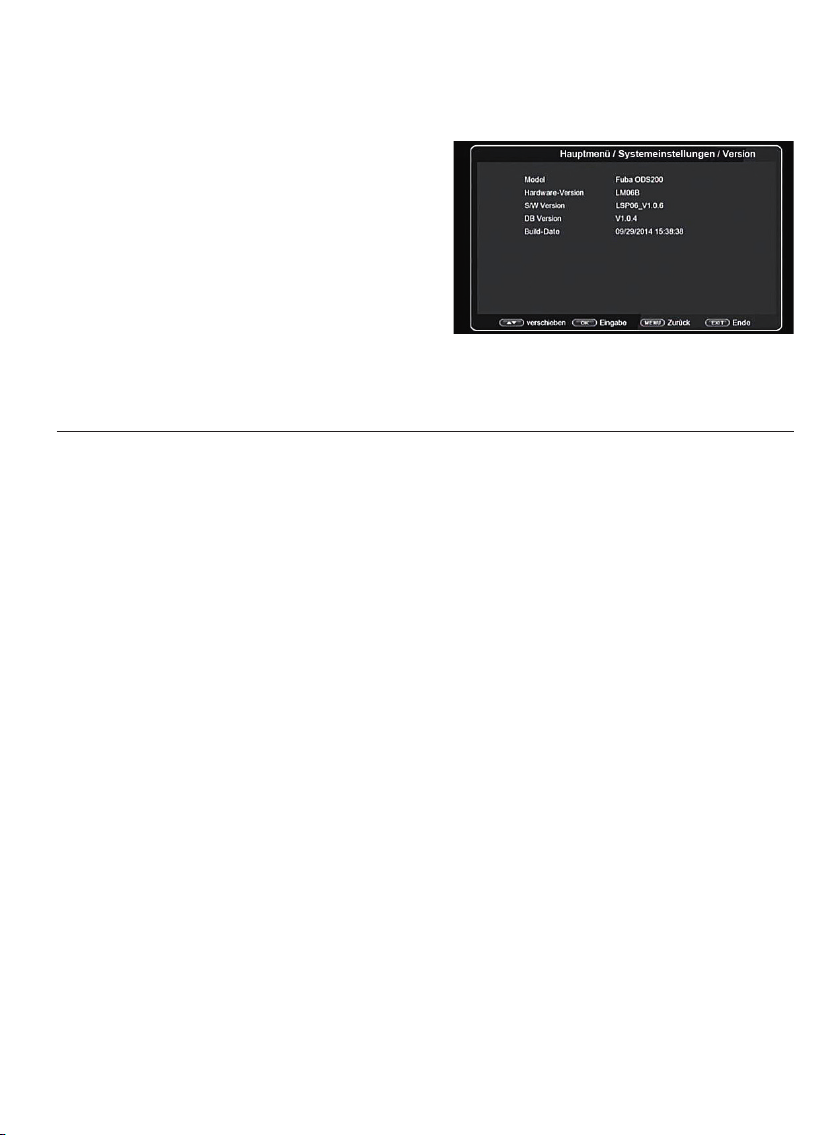

12.5. Version
Um die aktuelle Software-Version des Receivers
zu überprüfen, können die Informationen über
diesen Menüpunkt abgerufen werden.
1. Drücken Sie die Taste MENÜ.
2. Wechseln Sie zum Menüpunkt Systemein-
stellungen und bestätigen Sie mit OK.
3. Wählen Sie Version an und bestätigen Sie
mit OK.
4. Sie erhalten Informationen zum Softwareund Hardwarestand des Gerätes.
13.
Bedienung
Haben Sie das Gerät über den Netzstecker
angeschlossen und mit dem LNB sowie dem
Fernsehgerät verbunden, leuchtet an der Front
des Gerätes die rote Power LED. Das Gerät ist
nun im Standby-Modus.
13.1. Ein- und Ausschalten
1. Drücken Sie die Taste POWER auf der
Fernbedienung. Nach ca. 10 Sekunden ist der
Receiver hochgefahren und startet mit dem
Ersten Programm.
2. Durch nochmaliges Drücken dieser Taste auf
der Fernbedienung schalten Sie das Gerät
wieder aus.
13.2. Programmwahl
13.2.1. Mit Hilfe der Programm auf/
ab -Tasten
1. Schalten Sie die Programme mit Hilfe der
Pfeiltasten auf/ab auf der Fernbedienung
jeweils um einen Programmplatz auf oder ab.
13.2.2. Mit Hilfe der Zahlentastatur
1. Geben Sie mit Hilfe der Zahlentastatur die
gewünschte Programmnummer ein.
Beispiele:
• 1 für Programmplatz 1;
• 1, dann 4 für Programmplatz 14;
• 1, dann 3, dann 2 für Programmplatz 132
Bei der Eingabe von mehrstelligen Programmnummern haben Sie jeweils nach dem Drücken
einer Taste ca. 2 Sekunden Zeit, um die Eingabe
zu vervollständigen.
Wollen Sie nur eine einstellige beziehungsweise
zweistellige Zahl eingeben, so können Sie den
Umschaltvorgang durch Drücken der Taste OK
nach Eingabe der letzten Zier beschleunigen.
13.2.3. Programmwahl über
Programmliste
Um das Aunden der einzelnen Programme zu
erleichtern, verfügt Ihr Gerät über eine
Programmlistenübersicht.
1. Drücken Sie im laufenden Programm die
Taste OK.
ODS 200 HDTV-Satellitenreceiver38

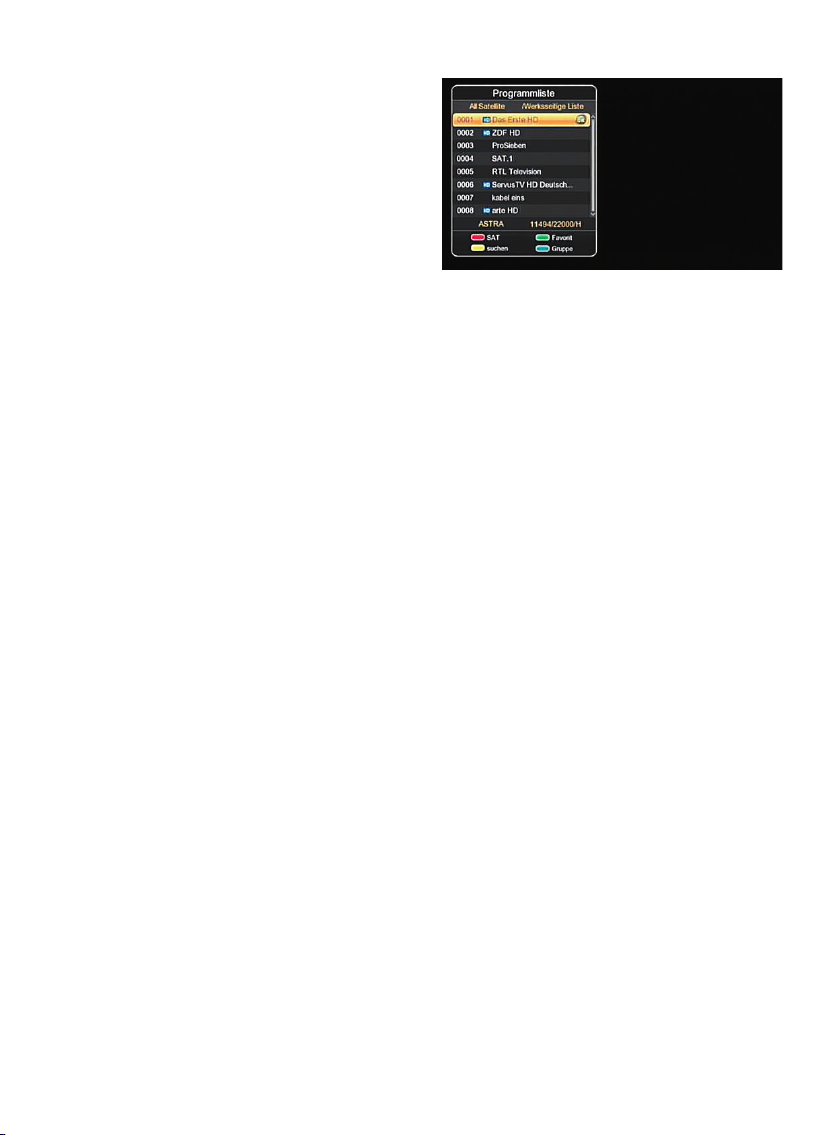

Es erscheint die Liste der Programme.
2. Sie können nun mit Hilfe der Pfeiltasten auf/
ab in 1er Schritten und der Pfeiltasten
rechts/links in 8er Schritten das gewünschte
Programm auswählen und mit OK bestätigen.
Die Programmliste verschwindet wieder
durch erneutes Drücken der OK-Taste oder
der EXIT Taste.
Hinweis: Das Gerät kann nur dann die Programme anzeigen, wenn die Satellitenanlage für den
Empfang der jeweiligen Satellitenpositionen
ausgelegt ist. Die Standard Satellitenposition für
den Empfang der meisten deutschsprachigen
Programme ist die Position Astra 19,2 Grad Ost.
Wenn Sie auch andere Satellitenpositionen mit
Ihrer Empfangsanlage empfangen können, muss
dazu, wie unter Kapitel 7.3.1 beschrieben, ein
Suchlauf durchgeführt werden.
13.2.4. Programmwahl über
erweiterte Programmliste
Durch Drücken der roten Funktionstaste rufen
Sie die erweiterte Programmliste auf. Hier
können Sie die Programmpositionen einsehen
und mit Hilfe der Pfeiltasten auf/ab durch das
Programmangebot blättern. Hier stehen weitere
Optionen der Programmsortierung zur Verfügung:
1. Drücken Sie in der erweiterten Programm-
liste die rote Funktionstaste. Nun können
Sie sich die Programme nach Satellit sortiert
anzeigen lassen.
2. Mit der grünen Taste können Sie ihre selbst
erstellten Favoritenlisten aufrufen
(Mehr dazu in Kapitel 8.3.)
3. Durch Drücken der gelben Funktionstaste
können Sie über ein virtuelles Keyboard
gezielt nach einem bestimmten Programm
suchen.
4. Durch Betätigen der blauen Funktionstaste
können Sie die Programme nach Art des
Verschlüsselungssystems ordnen.
Bedienungsanleitung 39
5. Durch Drücken der Taste EXIT verlassen Sie
die erweiterte Programmliste und kehren
zum TV- bzw. Radiomodus zurück.

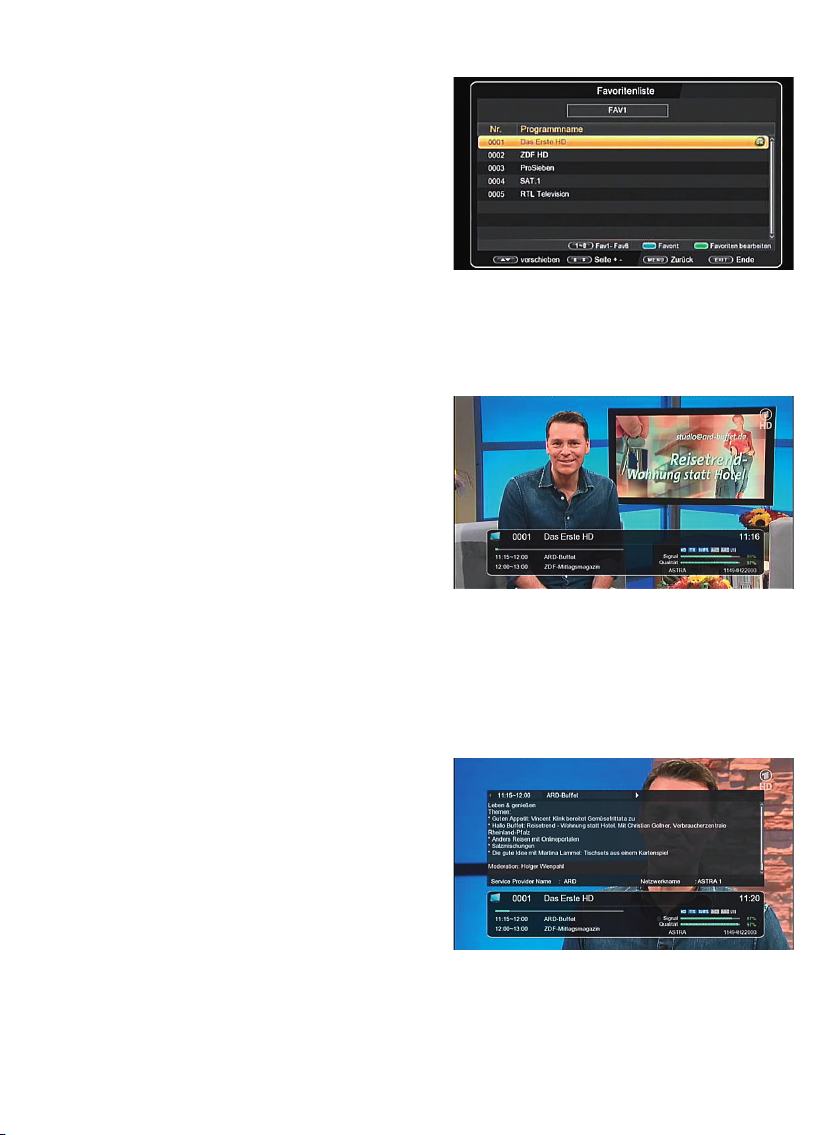

13.2.5. Programm mit einer Favoritenliste aufrufen
1. Drücken Sie die Taste FAV. Es erscheint die
Favoritenliste. Lesen Sie dazu bitte auch
Kapitel 8.3.
2. Wählen Sie nun mit Hilfe der Pfeiltasten auf/
ab ein Programm aus, das Sie sehen möchten.
Bestätigen Sie mit OK.
3. Ändern Sie die Favoritenliste mit Hilfe der
Tasten 1–8.
4. Um die Favoritenliste zu verlassen drücken
Sie die EXIT oder die OK-Taste.
13.3. Infobox
Nach jedem Programmwechsel erscheint
kurzzeitig eine Infobox mit den Programmeigenschaften wie Programmplatz, Programmname,
Titel der Sendung, Titel der nachfolgenden
Sendung. Zusätzlich werden weitere Programmeigenschaften angezeigt, wie zum Beispiel
Videotext, sowie eine Anzeige ob EPI Daten
verfügbar sind.
1. Die Infobox können Sie ebenfalls durch
Drücken der INFO Taste aufrufen.
2. Durch Betätigen der Taste EXIT wird die
Infobox wieder ausgeblendet.
13.4. Weitere Programminformationen
1. Durch Drücken der Taste INFO erscheint die
Infobox.
2. Wenn Sie nun die INFO Taste erneut drücken,
erhalten Sie Zusatzinformationen zur
laufenden Sendung.
3. Um längere Informationstexte zu lesen,
navigieren Sie im Textfenster durch die
Pfeiltasten auf/ab.
4. Durch Drücken der Taste EXIT kehren Sie in
den Normalbetrieb zurück.
ODS 200 HDTV-Satellitenreceiver40
13.5. Transponder-Info
Durch Drücken der Taste INFO werden neben
den Programmdaten auch Daten des eingestellten Transponders sowie weitere Sendeparameter angezeigt.
Durch Drücken der Taste EXIT kehren Sie in den
Normalbetrieb zurück.
13.6. Lautstärkeregelung
Sie haben die Möglichkeit, die Lautstärke Ihres
Receivers zu regeln. Dies erleichtert den
Umgang mit dem Receiver, da Sie somit alle
wichtigen Funktionen auf einer Fernbedienung
haben und selten auf die Fernbedienung Ihres
Fernsehgerätes zurückgreifen müssen. Nach
dem Einschalten des Receivers wird der Ton mit
der zuletzt eingestellten Lautstärke wiederge-
geben.
1. Regeln Sie die Lautstärke Ihres Receivers mit
Hilfe der Pfeiltaste rechts lauter und mit
Hilfe der Pfeiltaste links leiser.
2. Durch Drücken der Taste
aus- bzw. durch erneutes Drücken dieser
Taste wieder eingeschaltet.
wird der Ton
13.7. TV/Radioumschaltung
Die Vorprogrammierung enthält neben den
Fernsehprogrammen auch Radioprogramme.
1. Schalten Sie mit der TV/R A Taste den Receiver
in den Radiobetrieb.
Der Receiver schaltet nun auf das zuletzt
gehörte Radioprogramm um.
2. Durch erneutes Drücken der TV/RA Taste
wird wieder das zuletzt gesehene Fernsehprogramm eingestellt.
Programme können im Radiomodus genau wie
im TV-Betrieb angewählt werden.
Bedienungsanleitung 41

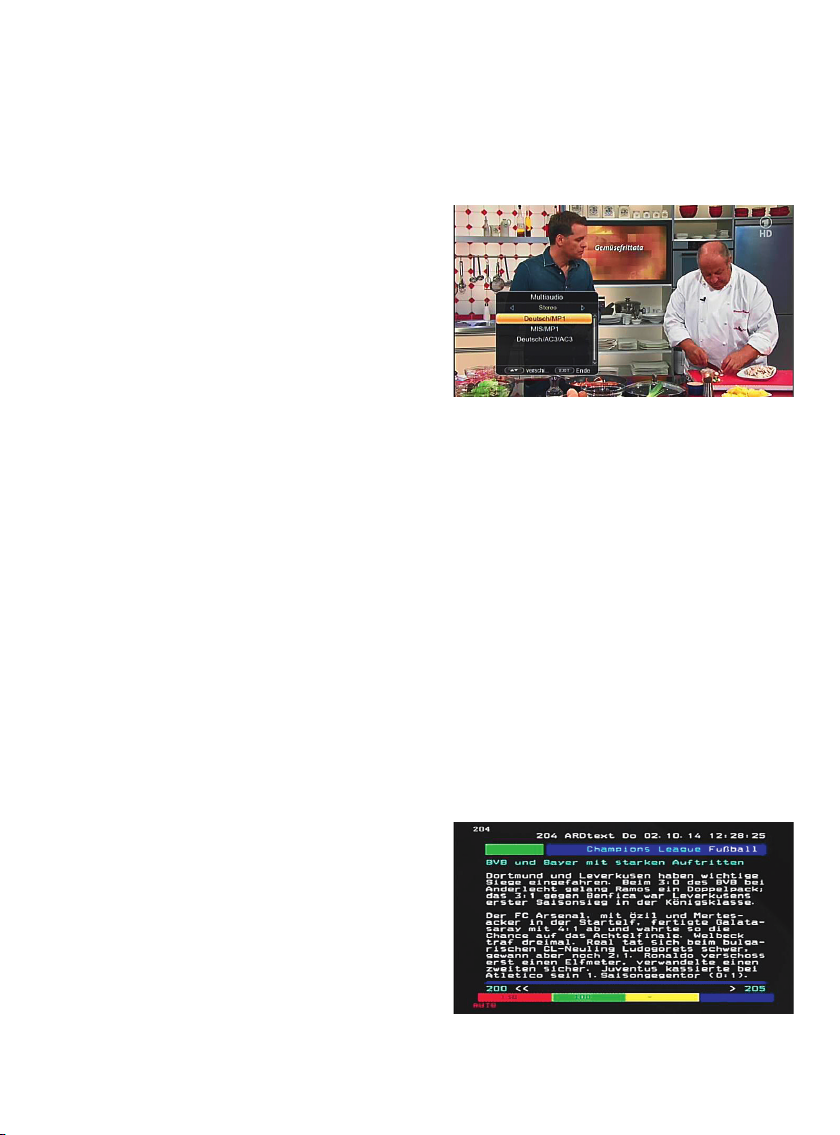

13.8. Dolby Digital (AC3 - Betrieb)
Der Receiver kann Dolby Digital Ton empfangen.
Wird eine Sendung im Dolby Digital Sound (AC3)
ausgestrahlt, kann dieser Ton aktiviert werden.
Möchten Sie die Sendung im Dolby Digital-Format (AC3) wiedergeben, dann stellen Sie Ihren
Receiver wie folgt auf AC3-Betrieb um:
1. Drücken Sie die AUDIO Taste. Die Bildschirm-
einblendung Audio erscheint.
2. Wenn die Sendung in AC 3 gesendet wird,
können Sie nun mit Hilfe der Pfeiltasten
auf/ab den AC3 Modus anwählen und mit OK
bestätigen. Nun können Sie die Sendung in
5.1-Kanal-Dolby-Digital-Sound hören.
3. Bitte beachten Sie, dass bei der AC 3
Einstellung der analoge Ton über die Scart
Buchse oder den analogen Audio Ausgang
abgeschaltet ist bzw. leiser werden kann.
13.9. Rückkehr zum zuletzt
eingestellten Programm
1. Durch Drücken der Taste RCL werden die
zuletzt eingestellten Programm angezeigt.
2. Wählen Sie mit den Pfeiltasten das gewünschte Programm und bestätigen Sie mit
OK.
Videotextseite eingegeben haben, sucht Ihr
Gerät diese Seite.
13.10. Videotext
Sofern gesendet, können Sie den integrierten
Videotext-Decoder nutzen, um sich die Video text-Informationen der einzelnen Programme
anzeigen zu lassen.
1. Schalten Sie das Programm ein, von dem Sie
sich Videotext-Informationen ansehen
möchten.
2. Durch Drücken der TXT Taste schalten Sie
den Videotext ein.
3. Geben Sie mit Hilfe der Zahlentastatur die
gewünschte Videotextseite ein. Ihre Eingabe
wird in der oberen, linken Bildschirmecke
angezeigt. Nachdem Sie die gewünschte
ODS 200 HDTV-Satellitenreceiver42
Da die Videotextseiten nicht alle gleichzeitig
übertragen werden können, kann es einige
Sekunden dauern, bis Ihr Gerät die Seite
gefunden hat und auf Ihrem Fernsehbildschirm
anzeigt. Für alle Videotextbetreiber stellt die
Seite 100 die Inhaltsangabe dar.
4. Benutzen Sie die Pfeiltasten auf/ab um eine
Seite vor- bzw. zurückzublättern.
Durch Drücken der Taste EXIT gelangen Sie
wieder in den Normalbetrieb zurück.

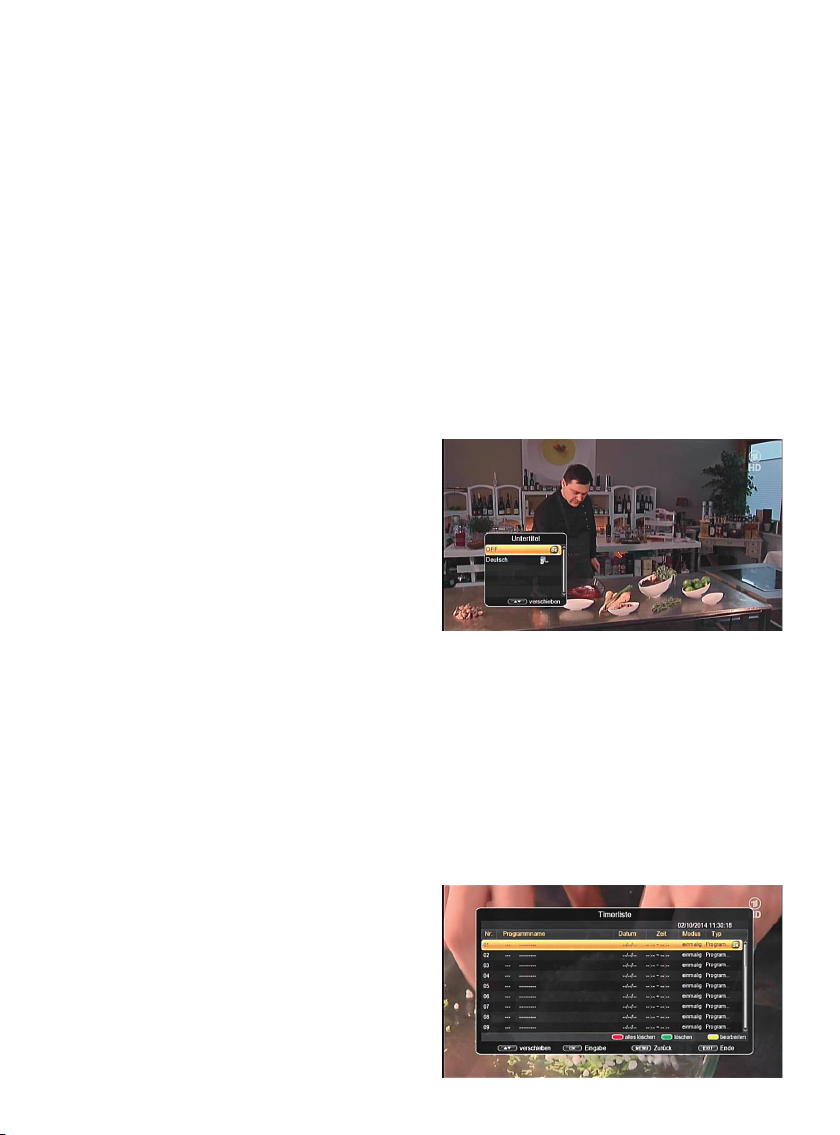

13.11. Untertitel
Einige Programmanbieter senden bei diversen
Sendungen Untertitel aus. Um die Funktion der
Untertitel-Einblendung einzuschalten, gehen Sie
wie folgt vor:
1. Drücken Sie die SUBTL Taste. Wechseln
Sie mit den Pfeiltasten auf/ab in das Feld
Untertitel und schalten Sie hier mit den
Pfeiltasten auf/ab den Untertitel ein oder
aus.
2. In der unteren Zeile können Sie die Sprache
mit den Pfeiltasten auf/ab auswählen.
Hinweis: Es stehen nur Sprachen zur Verfügung,
die vom Sender ausgestrahlt werden.
Beachten Sie, dass diese Funktion nur vorhanden ist, wenn tatsächlich Untertitel gesendet
werden und achten Sie darauf, dass diese
Einstellung nach einem Programmumschalt-
vorgang nicht erhalten bleibt.
13.12. Timer
Ihr Satellitenreceiver verfügt über eine
Timerfunktion. Ist ein Timer aktiviert, schaltet
sich der Receiver zur eingestellten Uhrzeit
automatisch auf das eingestellte Programm.
Ihnen stehen 27 Timer zur Verfügung.
1. Drücken Sie die Taste TIMER auf der
Fernbedienung.
Bedienungsanleitung 43

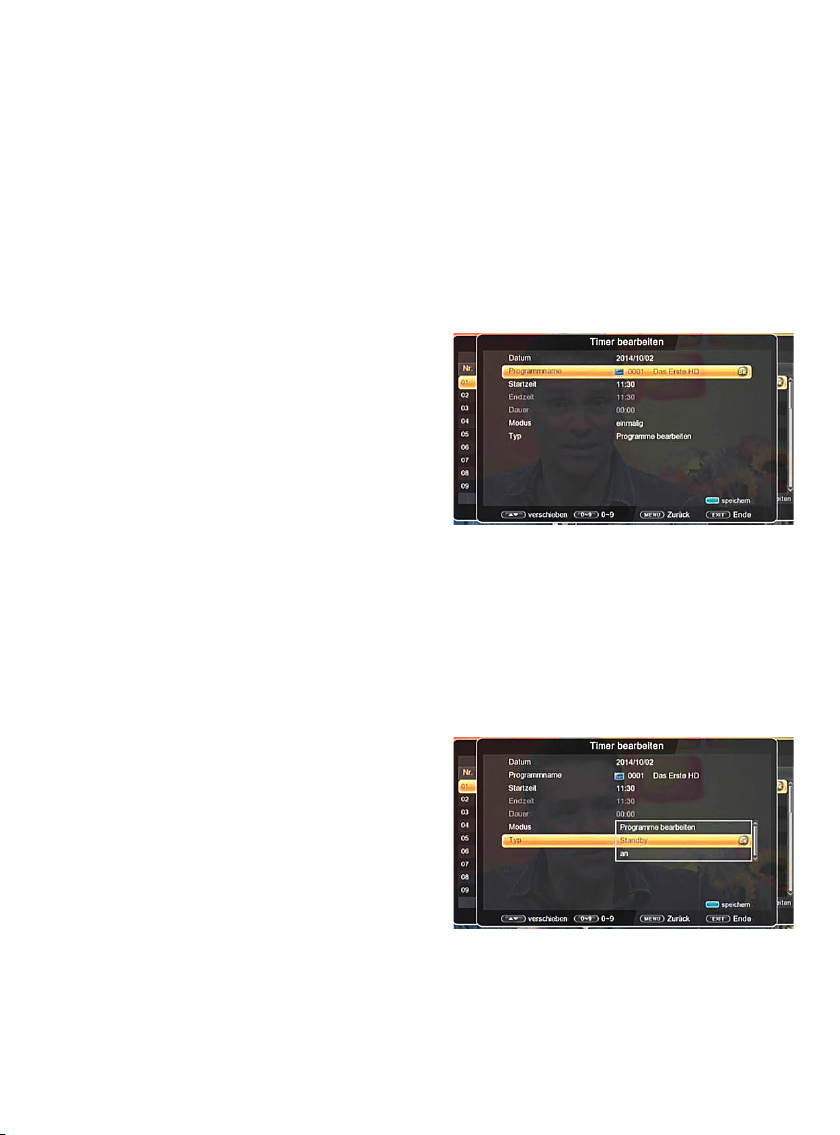

2. Sie erhalten eine Übersicht über Timerereignisse.
3. Wählen Sie einen Timer aus, den Sie
einstellen möchten und drücken Sie OK.
4. Es önet sich ein neues Timer Fenster mit
folgenden Einstellungen, die Sie mit Hilfe der
Pfeiltasten auf/ab anwählen können.
5. Datum: Geben Sie hier über die Zahlentastatur das Datum ein, zu dem der Timer
starten soll.
6. Programmname: Stellen Sie hier das
Programm ein, das Sie aktivieren möchten.
Drücken Sie dazu in der Zeile Programmname
die Pfeiltaste auf/ab und wählen Sie hier
das Programm in dem neu geöneten
Fenster aus.
7. Bestätigen Sie mit OK.
8. Startzeit: Markieren Sie die Zeile Startzeit
und geben Sie hier die Zeit mit Hilfe der
Zahlentastatur auf der Fernbedienung ein, zu
der der Timer aktiviert werden soll.
9. Modus: In diesem Punkt können Sie
einstellen, ob der eingeschaltete Timer
einmalig, täglich oder immer an einem
bestimmten Tag ausgeführt werden soll.
10. Typ: Hier können Sie wählen, ob ein
Programm zu der eingestellten Zeit
eingeschaltet werden soll oder der Receiver
in den Standby-Modus schalten soll.
In der Einstellung Programm bearbeiten
schaltet sich der Receiver zu der eingestellten Startzeit ein, in der Einstellung Standby
schaltet sich der Receiver aus.
11. Wenn Sie alle Eingaben gemacht haben,
verlassen Sie das Timermenü durch Drücken
der Taste OK. Die Eingaben werden
gespeichert, der Timer wird aktiviert.
ODS 200 HDTV-Satellitenreceiver44

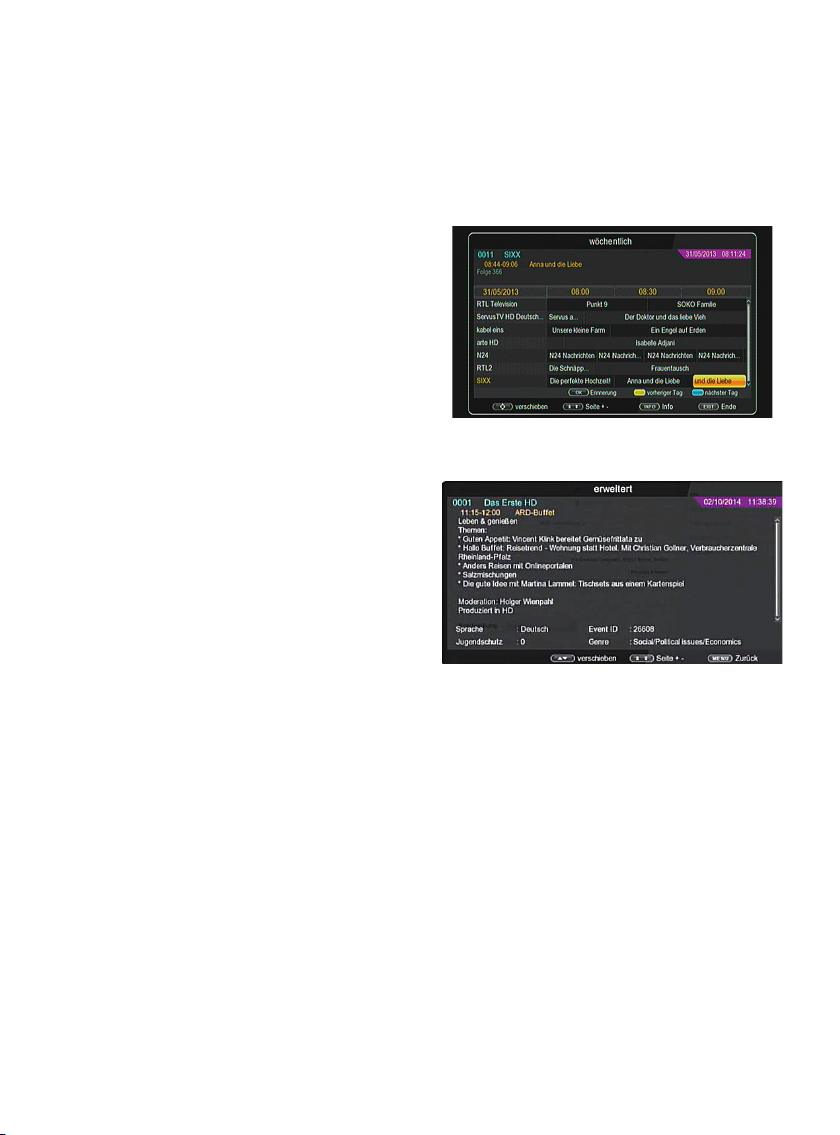

13.13. Elektronische Programminfo
EPI
Mit Hilfe der EPI-Funktion (Electronic Programme
Info) ist es möglich, Programmangebote und
Inhalte diverser Programme auf dem Fernsehbildschirm darzustellen. Somit können Sie sich
sehr schnell einen Überblick über die Sendungen
und deren Inhalte verschaen.
1. Drücken Sie die Taste EPI auf der Fernbedie-
nung im laufenden Programm des Receivers.
Es erscheint nun die elektronische Programm-
zeitschrift auf dem Bildschirm.
Weiterhin werden der Programmname und der
Titel der laufenden Sendung angezeigt. Es kann
bei einem Programmwechsel einige Sekunden
dauern bis die EPI-Informationen des eingestell-
ten Senders angezeigt werden.
1. Markieren Sie mit den Pfeiltasten die
Sendung, von der Sie mehr Informationen
sehen möchten. Um die Details zu lesen,
drücken Sie die INFO Taste. Es önet sich
nun ein Fenster mit Informationen zur
jeweiligen Sendung.
2. Sie können die EPI-Daten der einzelnen
Programme für die nächsten 7 Tage einsehen.
Um das Datum zu ändern, von dem Sie
Programminformationen lesen möchten,
wählen Sie mit Hilfe der blauen Funktionstasten den nächsten Tag oder mit der gelben
Funktionstaste den vorherigen Tag an.
3. Um zum normalen TV-Betrieb zurückzukeh-
ren, drücken Sie die EXIT-Taste.
Bedienungsanleitung 45
13.14. Bildschirmformat einstellen
Sie können neben der Bilddarstellung auch die
Auflösung individuell für Ihren Fernseher
optimieren. Lesen Sie hierzu auch Kapitel 11.2.5.
1. Um die Auflösung an Ihren Fernseher optimal
anzupassen, drücken Sie die Taste V-FORMAT
so oft, bis die optimale Auflösung eingestellt
ist.
Hinweis: Bitte beachten Sie auch die Hinweise
und technischen Daten des Herstellers Ihres
Fernsehers.
ACHTUNG! Nicht jedes Fernsehgerät kann alle
zur Verfügung stehenden Auflösungen
darstellen!
13.15. Zoomfunktion
Sie können im laufenden Fernsehbetrieb den
Bildinhalt vergrößern, um z. B. Schriften und
Einblendungen besser lesen zu können.
1. Drücken Sie dazu die grüne Taste auf der
Fernbedienung. Es erscheint ein Lupensymbol.
2. Durch mehrmaliges Drücken der grünen
Taste wird das Bild Schritt für Schritt
vergrößert. Durch Drücken der Taste EXIT
verlassen Sie die Zoomfunktion wieder.
13.16. Sleeptimer
Der Receiver verfügt über einen Sleeptimer.
Dabei kann eine Zeit eingestellt werden, nach
der das Gerät automatisch ausschaltet.
1. Drücken Sie die Taste
nung, es erscheint ein neues Fenster entlang
der oberen Seite des Bildschirms.
2. Drücken Sie die Taste
Minuten einzustellen.
3. Das Sleeptimer Fenster verschwindet zwar
nach kurzer Zeit automatisch, Sie können es
aber auch durch Drücken der blauen
Funktionstaste oder der EXIT Taste
schließen.
auf der Fernbedie-
mehrmals, um die
ODS 200 HDTV-Satellitenreceiver46
14.
Technische Daten
Typ ODS 200
Tuner
Tuner: Digital-Satelliten-Signal
Empfang: HDTV (MPEG-4 u. 2), SD (MPEG-2)
Eingangsfrequenzbereich: 950…2150 MHz
Eingangspegelbereich: -65 dBm…-25 dBm
Tuner-Eingang: F-Buchse
Eingangsimpedanz: 75 Ohm
Demodulation: DVB-S: QPSK; DVB-S2: 8PSK/QPSK
Symbolraten: 2…45 Mbaud/s
Viterbiraten: 1/2, 2/3, 3/4, 5/6, 7/8
Videokodierung
Videokompression: MPEG-4, 264, MPEG-2, bis zu MP@ML
Profil Level: MP@HL, MPEG 4/AVC
Videostandard: PAL / NTSC
Aktive Bildfläche: 480i, 576i, 576p, 720p, 1080i
Bildformate: 16:9, 4:3 Letterbox, 4:3 PanScan
Audiodekodierung
Audiokompression: MPEG-1 & MPEG-2 Layer I und II
Audio Mode: Dual (main/sub), Stereo
Abtastfrequenzen: 32 kHz, 44.1 kHz, 48 kHz
System
Main decode chipset: Sunplus1506(667 MHz) chipset
SDRAM : 2G bits DDR3-1333 Mhz
Flash: 8 Mbytes flash
LNB-Stromversorgung
LNB-Strom: 500 mA max.; kurzschlussfest
LNB-Spannung vertikal: 13 V
LNB-Spannung horizontal: 18 V
DiSEqC: DiSEqC 1.0 und DiSEqC 1.2
22 kHz-Modulation: 22 kHz +/- 4 kHz Amplitude 0,6 V +/- 0,2 V
Demultiplexing: gemäß ISO 13818-1
USB-Wiedergabe
Video Codec: MPEG 2
Audio Codec: MPEG 1 Layer 2
Anschlüsse
HDMI-Ausgang: HD Video/Audio
USB: 2.0 Host
S/PDIF: Coaxial
Leistungsaufnahme: Max. 10 W im Betrieb; Max. 0,5 W im Stand-By
Eingangsspannung: 100-240 V, 50/60 Hz Wechselspannung
Bedienungsanleitung 47
15.
Fehlerbehebung
Fehler Mögliche Ursache Abhilfe
Kein Bild, kein Ton,
Display/LED leuchtet nicht
Kein Empfang bei Programmen,
die vorher einwandfrei zu
empfangen waren
Antenne lässt sich nicht drehen Motor nicht DiSEqC 1.2 tauglich Geeigneten Motor verwenden
Div. Programme werden in der
Programmliste nicht angezeigt
Ton OK, kein TV- Bild Radiobetrieb eingeschaltet Auf TV Betrieb umstellen
Programme wie z. B. DMAX sind
gestört
Gerät läßt sich nicht bedienen
USB-Funktionen lassen sich nicht
bedienen
Im Bild entstehen zeitweise
viereckige Klötzchen. Zeitweise
schaltet das Gerät auf Standbild,
kein Ton. Bildschirm zeitweise
schwarz mit der Einblendung
„kein Signal“.
Kein Bild, kein Ton,
Display/LED leuchtet
Keine Netzspannung Netzkabel und Stecker prüfen
Antenne verstellt oder defekt Antenne überprüfen
Programm wird auf einem
anderen Transponder übertragen
Programm wird nicht mehr
übertragen
Falsche Programmliste angewählt Andere Programmliste anwählen
Störungen durch „DECTTelefone” (Funktelefone)
Defekter Datenstrom ––>
Gerät blockiert
USB-Speichermedium nicht
angeschlossen
Starker Regen oder Schnee Spiegel von Schnee befreien
Antenne falsch ausgerichtet Antenne neu ausrichten
Spiegel ist am
Empfangsort zu klein
Ein Hindernis steht
zwischen Spiegel und
Satellit (z. B. ein Baum)
Kurzschluß in der LNB-Zuleitung
Defekte oder fehlende Kabelverbindung
Defektes LNB LNB austauschen
Falsche Außeneinheit am
Receiver eingestellt
Antenne falsch ausgerichtet Antenne neu ausrichten
Suchlauf vornehmen
keine
Abstand zwischen Empfangsstation und Receiver vergrößern
Netzstecker für ca. 5 Sekunden
ziehen, anschließend Gerät
wieder einschalten
USB-Speichermedium neu
anschließen, ggf. Stromverbindung prüfen
Größeren Spiegel verwenden
Spiegel mit „freier Sicht“
montierten
Gerät ausschalten, Kurzschluß
beseitigen, Gerät wieder in
Betrieb nehmen
Alle Kabelverbindungen prüfen
Einstellung korrigieren
ODS 200 HDTV-Satellitenreceiver48
Fuba Vertriebs-GmbH
Höltenweg 101
48155 Münster
Telefon: 02 51 609 40 90 0
Telefax: 02 51 609 40 9 90
info@fuba.de
www.fuba.de
ODS 200 HDTV-Satellitenreceiver50
Loading...
