UKW-Dipol-Antenne
Installationsanleitung
Page 2
1.
Sicherheitshinweise
• Führen Sie die Vormontage der Antenne auf
einer sicheren Standfläche durch.
• Keine Montage von Antennen bei Gewitter.
2.
Antenne montieren
1. Entnehmen Sie die Antenne vorsichtig aus der
Verpackung und überprüfen Sie den Lieferumfang:
• Tragarm mit drei vormontierten Elementen
• Kunststoalterung mit F-Anschlussbuchse
• Dichtungstülle für F-Steckerverbindung
• Mastschelle und Flügelmuttern

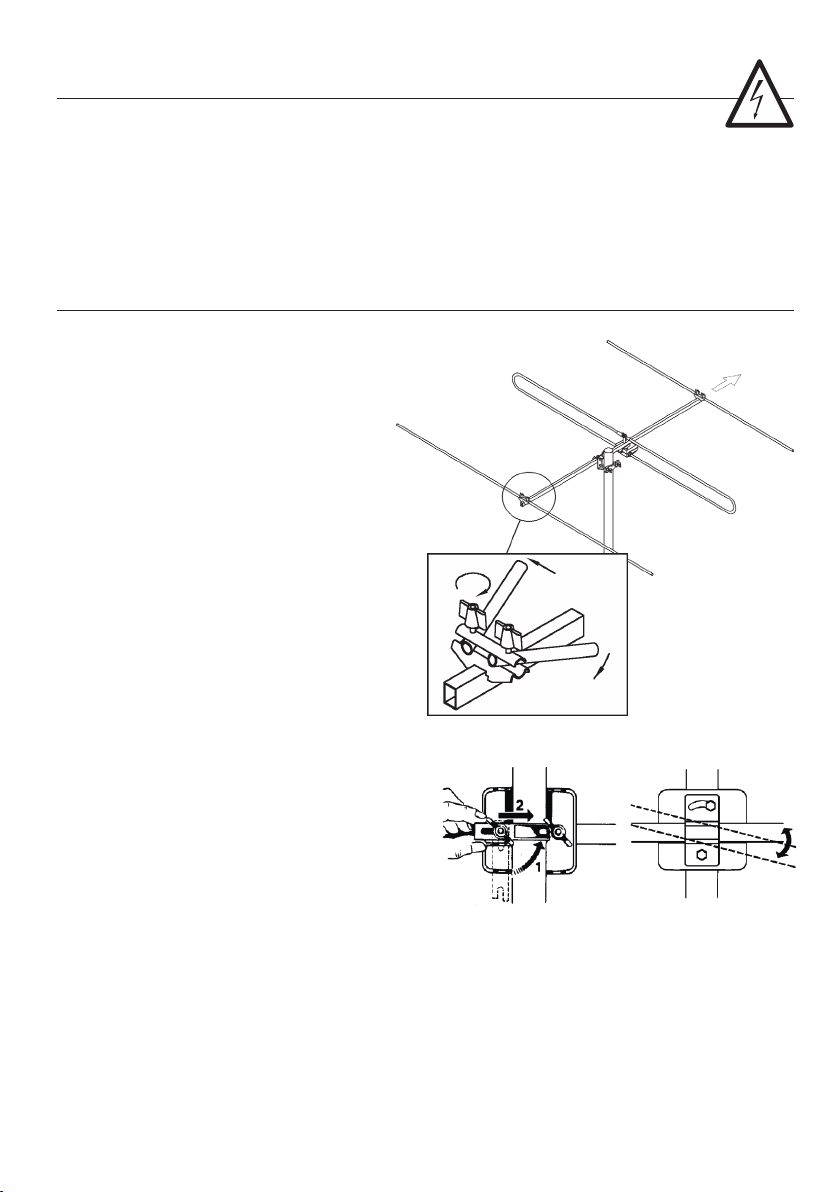

2. Montieren Sie die Elemente, die Kunststohalterung, den Tragarm und die Mastschelle so,
wie es im Bild rechts zu sehen ist.
Hinweis: Vermeiden Sie es, die Aluminium-Teile mechanisch zu belasten um die Empfangsqualität nicht zu beeinträchtigen !
3. Befestigen Sie nun die fertig montierte
Antenne am Antennenmast. Der Spannbereich
der Mastschelle liegt zwischen 30 und 55 mm.
Fixieren Sie die Flügelmuttern, nachdem Sie die
optimale Empfangsrichtung eingestellt haben.
• Montieren Sie die Antenne nicht auf Dächern
mit leicht brennbarer Dachabdeckung (Reet,
Stroh o.ä.).
Hinweis: Achten Sie auf eine stabile Montage
an einem dafür vorgesehenen Mast! Eine
nicht korrekt montierte Antenne kann zu
Sach- und Personenschäden führen !
4. Verwenden Sie zum Anschließen der Antenne
einen F-Drehstecker oder benutzen Sie einen
Fuba-Kompressionsstecker OVZ…
In jedem Fall muss die F-Dichtungstülle genutzt
werden, um das Eindringen von Wasser in das
Antennengehäuse zu verhindern!
DAT300 UKW-Dipol-Antenne2
Page 3

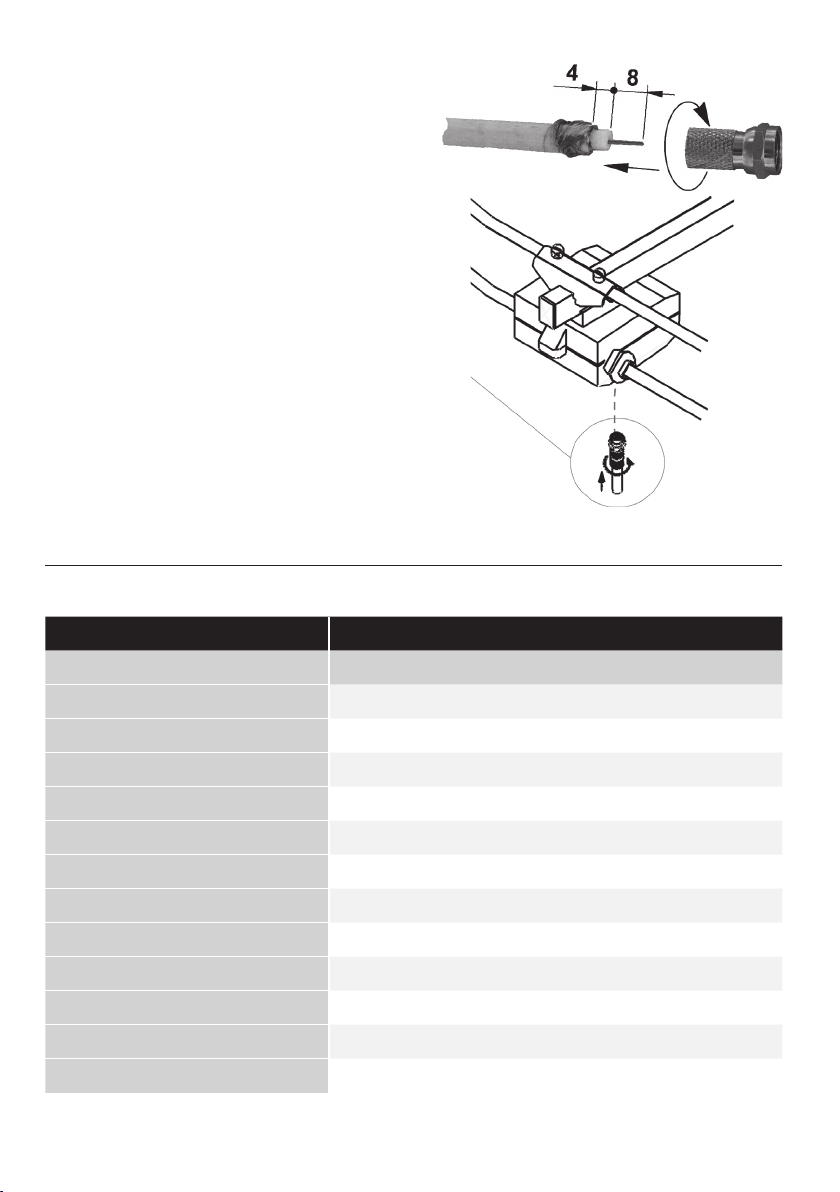

5. Befestigen Sie den Stecker an einem Koaxialkabel. Bereiten Sie das Kabelende so vor, wie
es im Bild rechts zu sehen ist und schrauben Sie
den F-Stecker im Uhrzeigersinn auf das Kabel.
6. Verschrauben Sie den F-Stecker nun mit der
F-Buchse an der Kunststoalterung der Antenne (siehe Bild rechts).
3.
Technische Daten
Typ DAT300
Art.-Nr. 29103003
EAN-Nr. 4050414030038
Ausführung UKW Stereo Richtantenne
Elemente 3
Kanäle/Frequenz 87,5…108 MHz
Impedanz 75 Ohm
Gewinn 4,0…5,5 dB
Vor-/Rück-Verh. 10…15 dB
Önungswinkel horizontal 70°, vertikal 110°
Anschluss F-Buchse
Länge 117,5cm
Spannbereich Mastschelle 30…55 mm
Windlast 58 N
Installationsanleitung 3
