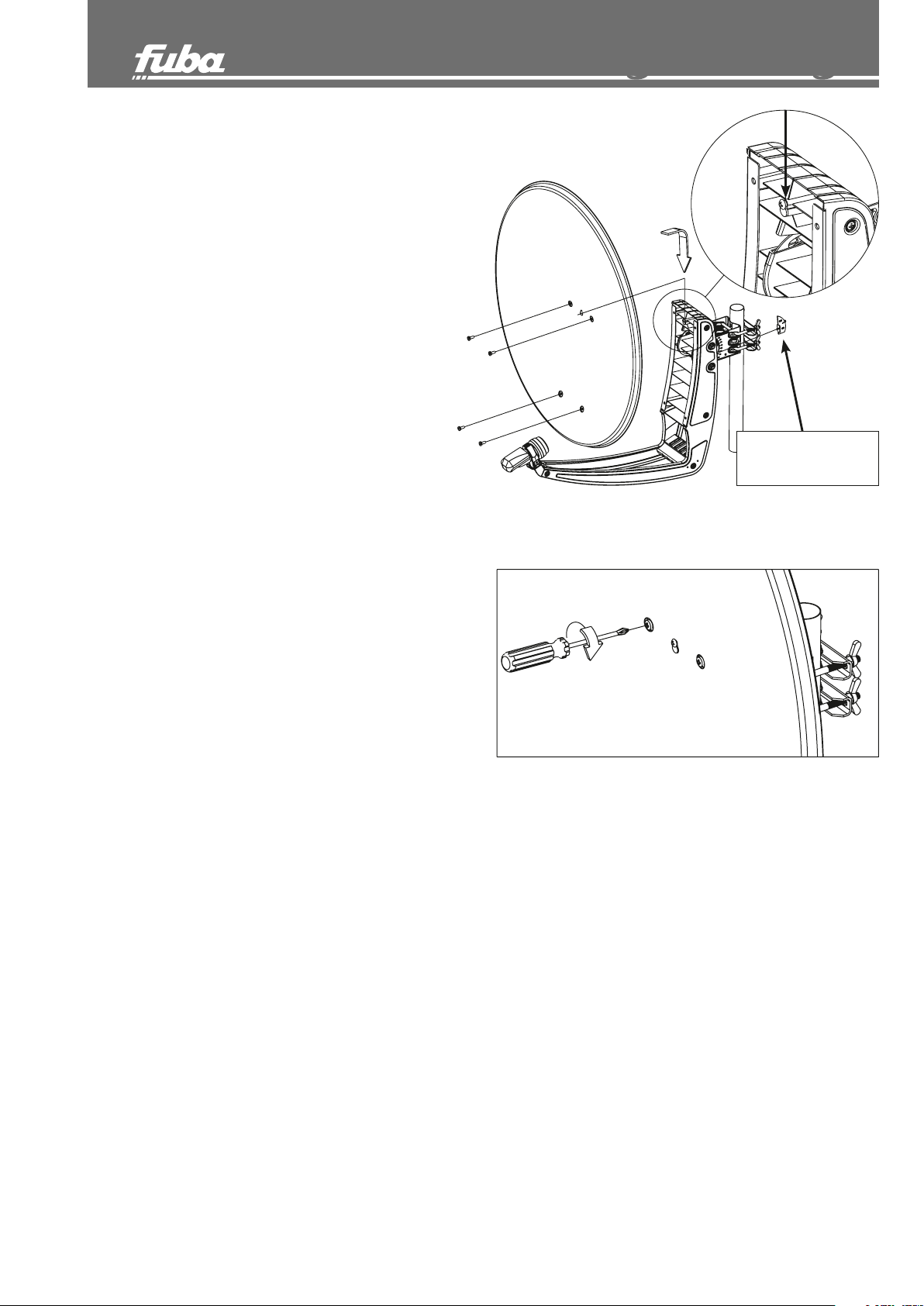

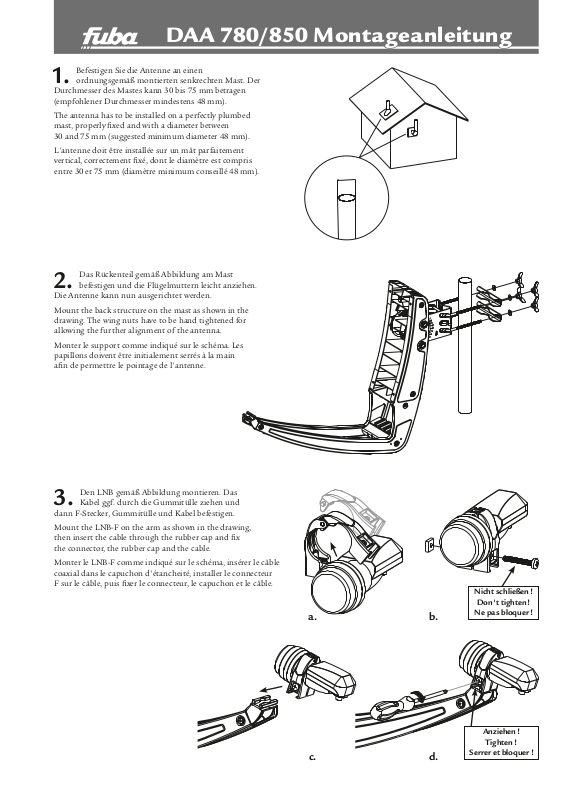

DAA 780/850 Montageanleitung

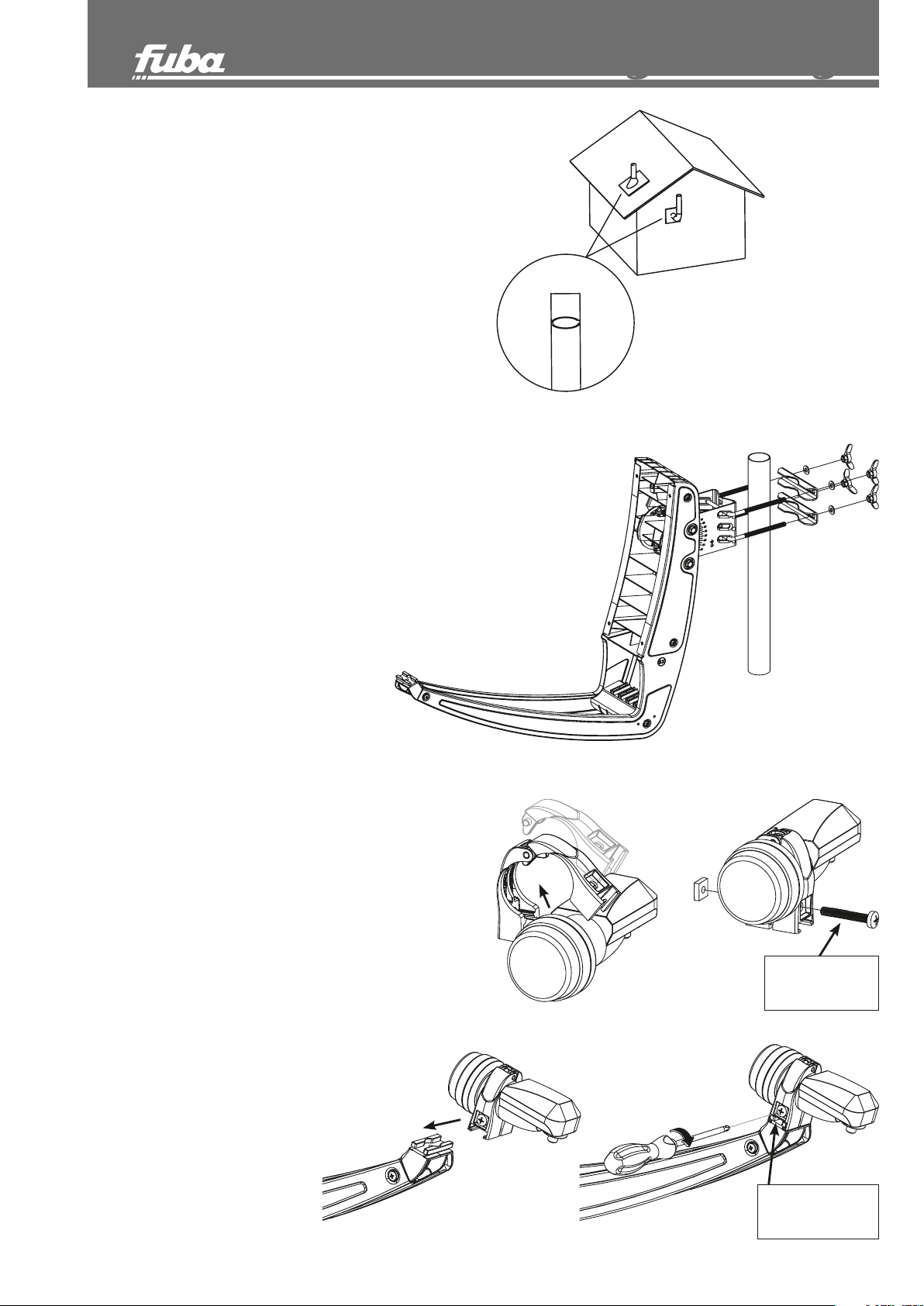

1. Befestigen Sie die Antenne an einen ordnungsgemäß montierten senkrechten Mast. Der
Durchmesser des Mastes kann 30 bis 75 mm betragen (empfohlener Durchmesser mindestens 48 mm).
The antenna has to be installed on a perfectly plumbed mast, properly fixed and with a diameter between
30 and 75 mm (suggested minimum diameter 48 mm).
L'antenne doit être installée sur un mât parfaitement vertical, correctement fixé, dont le diamètre est compris entre 30 et 75 mm (diamètre minimum conseillé 48 mm).
2. Das Rückenteil gemäß Abbildung am Mast befestigen und die Flügelmuttern leicht anziehen.
Die Antenne kann nun ausgerichtet werden.
Mount the back structure on the mast as shown in the drawing. The wing nuts have to be hand tightened for allowing the further alignment of the antenna.
Monter le support comme indiqué sur le schéma. Les papillons doivent être initialement serrés à la main afin de permettre le pointage de l'antenne.
3. Den LNB gemäß Abbildung montieren. Das Kabel ggf. durch die Gummitülle ziehen und
dann F-Stecker, Gummitülle und Kabel befestigen.
Mount the LNB-F on the arm as shown in the drawing, then insert the cable through the rubber cap and fix the connector, the rubber cap and the cable.
Monter le LNB-F comme indiqué sur le schéma, insérer le câble coaxial dans le capuchon d'étancheité, installer le connecteur F sur le câble, puis fixer le connecteur, le capuchon et le câble.
|
|
Nicht schließen ! |
|
|
Don't tighten ! |
a. |
b. |
Ne pas bloquer ! |
|
|
|
Anziehen ! |
|
|
Tighten ! |
c. |
d. |
Serrer et bloquer ! |
|
