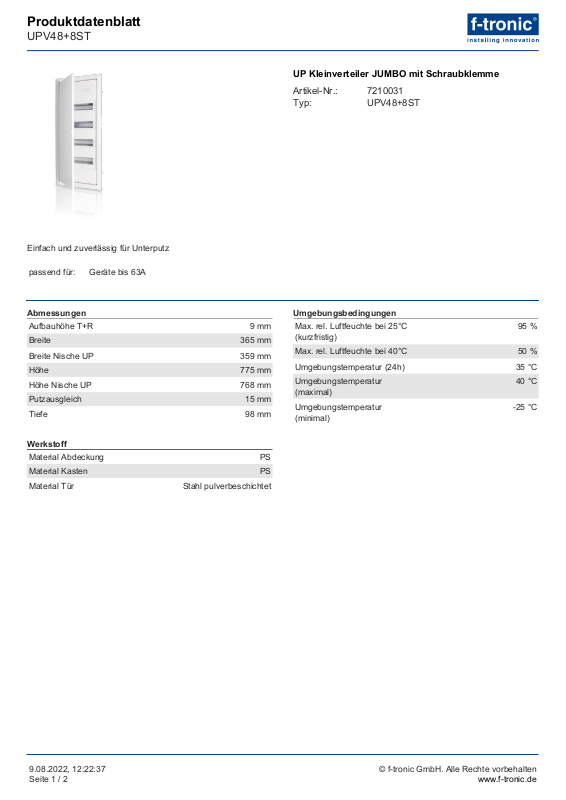

Produktdatenblatt
UPV48+8ST
Einfach und zuverlässig für Unterputz
passend für: Geräte bis 63A
UP Kleinverteiler JUMBO mit Schraubklemme
Artikel-Nr.: 7210031
Typ: UPV48+8ST
Abmessungen
Aufbauhöhe T+R 9 mm
Breite 365 mm
Breite Nische UP 359 mm
Höhe 775 mm
Höhe Nische UP 768 mm
Putzausgleich 15 mm
Tiefe 98 mm
Werkstoff
Material Abdeckung PS
Material Kasten PS
Material Tür Stahl pulverbeschichtet
Umgebungsbedingungen
Max. rel. Luftfeuchte bei 25°C
(kurzfristig)
Max. rel. Luftfeuchte bei 40°C 50 %
Umgebungstemperatur (24h) 35 °C
Umgebungstemperatur
(maximal)
Umgebungstemperatur
(minimal)
95 %
40 °C
-25 °C
9.08.2022, 12:22:37
Seite 1 / 2
© f-tronic GmbH. Alle Rechte vorbehalten
www.f-tronic.de
Page 2
Produktdatenblatt
UPV48+8ST
Eigenschaften
Anreihbar ja
Anzahl Teilungseinheiten 56
Farbe weiß
Halogenfrei ja
Montageart Unterputz
Plombierbar ja
PVC-frei ja
Schutzart (IP) IP30
Schutzklasse Schutzklasse II
Schwermetallfrei ja
Silikonfrei ja
Witterungsbeständig -
Technische Merkmale
Bemessungsspannung 400 V
Bemessungsstrom 63 A
Leitungseinführung hinten: 8x M25
Zulässige Verlustleistung nach
DIN 43 873
Zertifikate & Standards
CE ja
Glühdrahtprüfung 650 °C
Normen DIN EN 60670-1
REACH ja
RoHS ja
VDE ja
ohne innere waagerechten
Trennwände)
10 K = 7,0 Watt
15 K = 11,5 Watt
20 K = 16,5 Watt
25 K = 21,5 Watt
30 K =27,0 Watt
DIN EN 60670-24
DIN EN 61439-1
DIN EN 61439-3
DIN 43871
Zubehör
Ausstattung 1x Tür mit Rahmen (T+RJUMBO48+8)
1x PE-Schraubklemme (KPE34)
1x N-N-Schraubklemme (KN17N)
