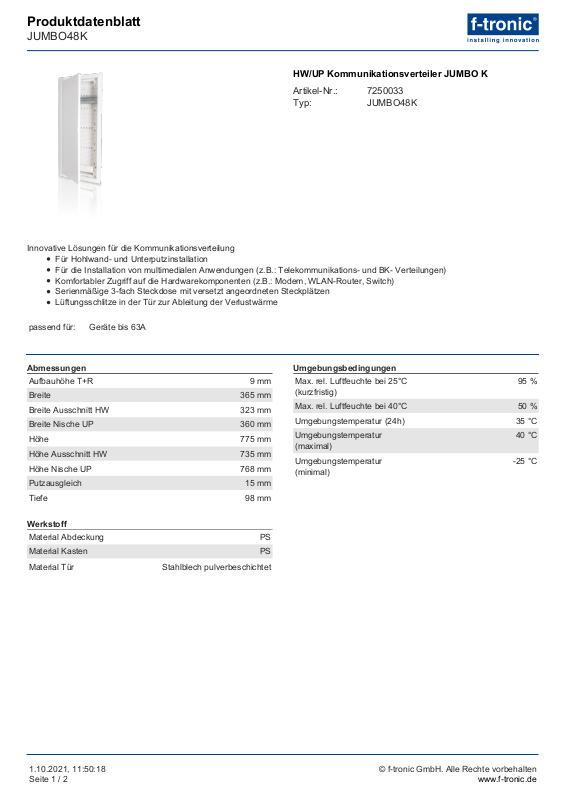

Page 1
Produktdatenblatt
JUMBO48K
Innovative Lösungen für die Kommunikationsverteilung
Für Hohlwand- und Unterputzinstallation
Für die Installation von multimedialen Anwendungen (z.B.: Telekommunikations- und BK- Verteilungen)
Komfortabler Zugriff auf die Hardwarekomponenten (z.B.: Modem, WLAN-Router, Switch)
Serienmäßige 3-fach Steckdose mit versetzt angeordneten Steckplätzen
Lüftungsschlitze in der Tür zur Ableitung der Verlustwärme
HW/UP Kommunikationsverteiler JUMBO K
Artikel-Nr.: 7250033
Typ: JUMBO48K
passend für: Geräte bis 63A
Abmessungen
Aufbauhöhe T+R 9 mm
Breite 365 mm
Breite Ausschnitt HW 323 mm
Breite Nische UP 360 mm
Höhe 775 mm
Höhe Ausschnitt HW 735 mm
Höhe Nische UP 768 mm
Putzausgleich 15 mm
Tiefe 98 mm
Werkstoff
Material Abdeckung PS
Material Kasten PS
Material Tür Stahlblech pulverbeschichtet
Umgebungsbedingungen
Max. rel. Luftfeuchte bei 25°C
(kurzfristig)
Max. rel. Luftfeuchte bei 40°C 50 %
Umgebungstemperatur (24h) 35 °C
Umgebungstemperatur
(maximal)
Umgebungstemperatur
(minimal)
95 %
40 °C
-25 °C
1.10.2021, 11:50:18
Seite 1 / 2
© f-tronic GmbH. Alle Rechte vorbehalten
www.f-tronic.de
Page 2
Produktdatenblatt
JUMBO48K
Eigenschaften
Anreihbar ja
Farbe weiß
Halogenfrei -
Montageart HW / UP
Plombierbar ja
PVC-frei ja
Schutzart (IP) IP30
Schutzklasse Schutzklasse II
Schwermetallfrei ja
Silikonfrei ja
Witterungsbeständig -
Zubehör
Ausstattung 1x Tür mit Rahmen (T+RJUMBO48K)
Empfohlener Zukauf MH-Set
Technische Merkmale
Bemessungsspannung 400 V
Bemessungsstrom 63 A
Geeignet für Plattenstärke 10-45 mm
Zertifikate & Standards
CE ja
Glühdrahtprüfung 850 °C
REACH ja
RoHS ja
VDE -
1x Patch-Feld (PATCH12)
3x Montageplatte
1x 3-fach Steckdose (STECKD3)
1x Hohlwandanker-Set (HWA-Set)
1x Verbindungsklammer (VK-Set)
1.10.2021, 11:50:18
Seite 2 / 2
© f-tronic GmbH. Alle Rechte vorbehalten
www.f-tronic.de
