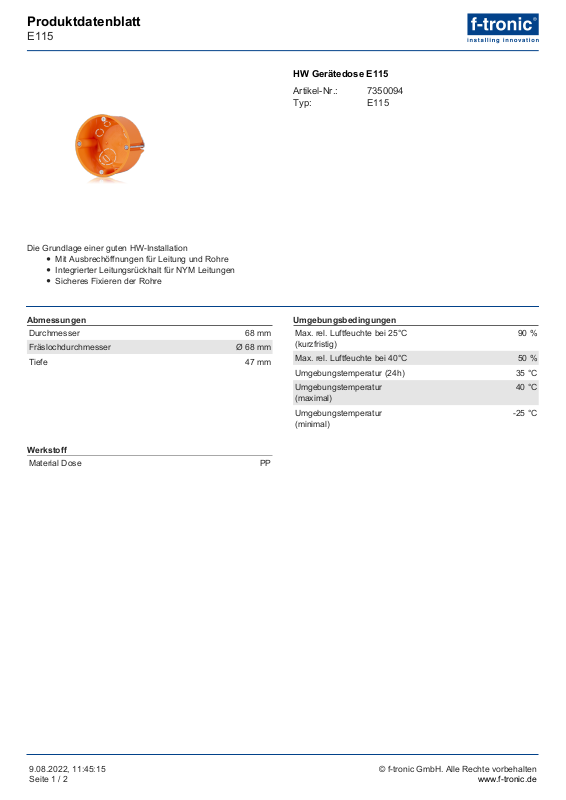

Page 1
Produktdatenblatt
E115
Die Grundlage einer guten HW-Installation
Mit Ausbrechöffnungen für Leitung und Rohre
Integrierter Leitungsrückhalt für NYM Leitungen
Sicheres Fixieren der Rohre
HW Gerätedose E115
Artikel-Nr.: 7350094
Typ: E115
Abmessungen
Durchmesser 68 mm
Fräslochdurchmesser Ø 68 mm
Tiefe 47 mm
Werkstoff
Material Dose PP
Umgebungsbedingungen
Max. rel. Luftfeuchte bei 25°C
(kurzfristig)
Max. rel. Luftfeuchte bei 40°C 50 %
Umgebungstemperatur (24h) 35 °C
Umgebungstemperatur
(maximal)
Umgebungstemperatur
(minimal)
90 %
40 °C
-25 °C
9.08.2022, 11:45:15
Seite 1 / 2
© f-tronic GmbH. Alle Rechte vorbehalten
www.f-tronic.de
Page 2
Produktdatenblatt
E115
Eigenschaften
Anreihbar -
Farbe orange
Halogenfrei nein
Montageart Hohlwand
Plombierbar nein
PVC-frei ja
Schutzart (IP) IP30
Schwermetallfrei ja
Silikonfrei ja
Witterungsbeständig -
Technische Merkmale
Bemessungsspannung 400 V
Geeignet für Plattenstärke 5-40 mm
Leitungseinführung 3x1,5² 2
Leitungseinführung
5x1,5²/3x2,5²
Leitungsrückhalt nach DIN 49073
Max. Leiterquerschnitt 2,5 mm²
Rohreinführung M20 2
Zertifikate & Standards
CE ja
Glühdrahtprüfung 850 °C
Normen DIN EN 60670-1(VDE
0606-1)
DIN EN 60670-22 (VDE
0606-22)
REACH ja
RoHS ja
VDE ja
