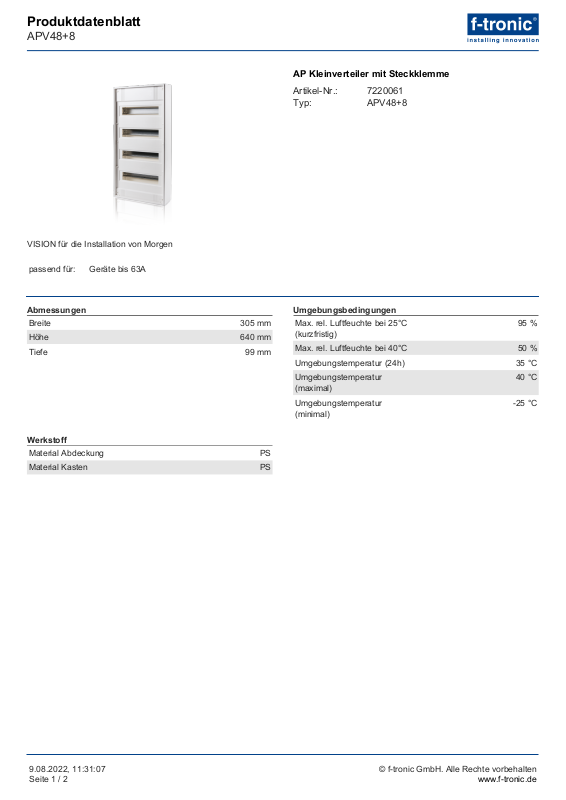

Produktdatenblatt
APV48+8
VISION für die Installation von Morgen
passend für: Geräte bis 63A
AP Kleinverteiler mit Steckklemme
Artikel-Nr.: 7220061
Typ: APV48+8
Abmessungen
Breite 305 mm
Höhe 640 mm
Tiefe 99 mm
Werkstoff
Material Abdeckung PS
Material Kasten PS
Umgebungsbedingungen
Max. rel. Luftfeuchte bei 25°C
(kurzfristig)
Max. rel. Luftfeuchte bei 40°C 50 %
Umgebungstemperatur (24h) 35 °C
Umgebungstemperatur
(maximal)
Umgebungstemperatur
(minimal)
95 %
40 °C
-25 °C
9.08.2022, 11:31:07
Seite 1 / 2
© f-tronic GmbH. Alle Rechte vorbehalten
www.f-tronic.de
Page 2
Produktdatenblatt
APV48+8
Eigenschaften
Anreihbar -
Anzahl Teilungseinheiten 56
Farbe weiß
Halogenfrei ja
Montageart Aufbau
Plombierbar ja
PVC-frei ja
Schutzart (IP) IP30
Schutzklasse Schutzklasse II
Schwermetallfrei ja
Silikonfrei ja
Witterungsbeständig -
Technische Merkmale
Bemessungsspannung 400 V
Bemessungsstrom 63 A
Einführungen gesamt 2x Flansch 220 x 35mm
10x M25
Zulässige Verlustleistung nach
DIN 43 873
Zertifikate & Standards
CE ja
Glühdrahtprüfung 650 °C
Normen DIN EN 60670-1
REACH ja
RoHS ja
VDE ja
ohne innere waagerechte
Trennwände
10 K = 8,5 Watt
15 K = 14,5 Watt
20 K = 20,5 Watt
25 K = 27,0 Watt
30 K = 34,0 Watt
DIN EN 60670-24
DIN EN 61439-1
DIN EN 61439-3
DIN 43871
Zubehör
Ausstattung 1x N-Steckklemme (SKN34)
1x N-N-Steckklemme (SKN17N)
1x PE-Steckklemme (SKPE34)
Empfohlener Zukauf Türsystem
APV48+8TM
APV48+8TW
