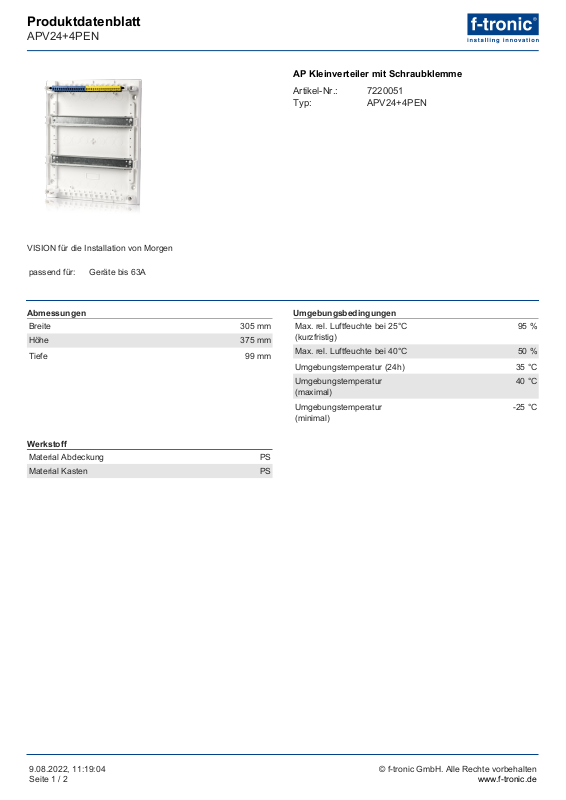

Produktdatenblatt
APV24+4PEN
VISION für die Installation von Morgen
passend für: Geräte bis 63A
AP Kleinverteiler mit Schraubklemme
Artikel-Nr.: 7220051
Typ: APV24+4PEN
Abmessungen
Breite 305 mm
Höhe 375 mm
Tiefe 99 mm
Werkstoff
Material Abdeckung PS
Material Kasten PS
Umgebungsbedingungen
Max. rel. Luftfeuchte bei 25°C
(kurzfristig)
Max. rel. Luftfeuchte bei 40°C 50 %
Umgebungstemperatur (24h) 35 °C
Umgebungstemperatur
(maximal)
Umgebungstemperatur
(minimal)
95 %
40 °C
-25 °C
9.08.2022, 11:19:04
Seite 1 / 2
© f-tronic GmbH. Alle Rechte vorbehalten
www.f-tronic.de
Page 2
Produktdatenblatt
APV24+4PEN
Eigenschaften
Anreihbar -
Anzahl Teilungseinheiten 28
Halogenfrei ja
Montageart AP
Plombierbar ja
PVC-frei ja
Schutzart (IP) IP30
Schutzklasse Schutzklasse II
Schwermetallfrei ja
Silikonfrei ja
Witterungsbeständig -
Technische Merkmale
Bemessungsspannung 400 V
Bemessungsstrom 63 A
Einführungen gesamt 2x Flansch 220 x 35mm
6x M25
Zulässige Verlustleistung nach
DIN 43 873
Zertifikate & Standards
CE ja
Glühdrahtprüfung 650 °C
Normen DIN EN 60670-1
REACH ja
RoHS ja
VDE ja
ohne innere waagerechte
Trennwände
10 K = 6,5 Watt
15 K = 11,0 Watt
20 K = 15,0 Watt
25 K = 20,0 Watt
30 K = 25,0 Watt
DIN EN 60670-24
DIN EN 61439-1
DIN EN 61439-3
DIN 43871
Zubehör
Ausstattung N-Schraubklemme 3x16mm²; 14x10mm²r
PE-Schraubklemme 3x16mm²; 14x10mm²r
Empfohlener Zukauf Türsystem
APV24+4TM
APV24+4TW
