Fte U7000 User Manual

U7000

MANUAL DE USUARIO USER’S MANUAL MANUEL DE L’UTILISATEUR MANUALE D’USO MANUAL DO UTILIZADOR BEDIENUNGSANLEITUNG

U7000 ESPAÑOL

MANUAL DE USUARIO

Español

PAG.

rev 1.2

MEDIDAS DE SEGURIDAD

La imagen del rayo dentro del triangulo equilátero alerta al usuario de “voltaje peligroso” e intenta prevenir de un riesgo de descarga eléctrica.

Advertencia: Para reducir el riesgo de descarga eléctrica, nunca abra el receptor usted mismo. La manipulación debe darse solamente por personal cualificado.

El signo de admiración dentro de un triángulo equilátero alerta al usuario de una acción importante.

Advertencia:

- El aparato no debe ser expuesto a gotas o salpicaduras ni deben colocarse sobre éste objetos que contengan líquidos, tales como vasos.

- No exponga el aparato a fuentes de llama viva, tales como velas encendidas. De lo contrario, existe peligro de incendio.

- El equipo debe de estar conectado a una fuente de alimentación con las características descritas en el manual de usuario o como esta indicado en el equipo. Si usted no está seguro del tipo de características de la red eléctrica de su hogar (por ejemplo 120 o 230 V), consulte con su distribuidor local o con su compañía eléctrica.

- No abra el equipo o toque las partes internas del mismo. Consulte con su distribuidor local para recibir asistencia técnica si es necesaria la apertura del equipo.

- El enchufe se utiliza como elemento de desconexión de la red, este elemento debe ser accesible fácilmente.

- Preste atención a los aspectos medio ambientales derivados de la eliminación de la batería.

- La batería del mando a distancia no debe ser expuesta a calor excesivo, como la luz solar, fuego o similares.

- El encargado de mantenimiento tiene que utilizar el tornillo indicado en la placa posterior.

- Asegúrese que el equipo dispone de una distancia mínima de 5 cm a su alrededor para garantizar la suficiente ventilación del mismo.

- Asegúrese que no se impide la correcta ventilación del equipo cubriéndolo con objetos tales como periódicos, manteles, cortinas, etc.

- Use el equipo en climas moderados (no en climas tropicales).

-No abra el equipo para evitar la exposición del mismo a la radiación.

Limpieza del equipo: Una vez el equipo esté desconectado de la red eléctrica, usted puede limpiar el chasis, el panel frontal y el mando a distancia con un paño suave humedecido ligeramente con una solución de detergente.

Accesorios: No inserte ningún accesorio o equipo sin el consentimiento del fabricante. Tal acción puede ser riesgo de incendio, electrocución u otros daños personales.

Ubicación: Las ranuras y aberturas del chasis están diseñadas para garantizar una correcta ventilación y para evitar un recalentamiento del equipo. No bloquee estas aberturas ni permita que sean bloqueadas por situar el equipo en ubicaciones tales como una cama, un sofá u otras superficies similares, tampoco debe estar situado sobre un radiador o sobre una fuente de calor.

Protección del cable de alimentación: Sitúe el cable de alimentación fuera del paso, donde no pueda ser pisado. Por favor, preste especial atención a las clavijas, contactos y al punto donde el cable sale del equipo.

Entrada de líquidos y objetos: Nunca coloque objetos de ningún tipo en las aberturas del equipo, ya que podrían tocar puntos peligrosos de tensión o cortocircuitar diferentes componentes que podrían provocar un incendio o una descarga eléctrica. No derrame ningún liquido en el equipo.

Nota: Se puede formar humedad dentro del equipo en las siguientes condiciones: Cuando el equipo pasa repentinamente de un ambiente frío o una habitación con aire acondicionado a un ambiente cálido. Inmediatamente después que una fuente de calor o estufa haya sido encendida. En una entorno con mucho vapor o muy húmedo. Si se produce algún tipo de humedad dentro de la unidad, es posible que no funcione correctamente. Para solucionar este problema, conecte la alimentación y espere dos horas para que la humedad se evapore.

Recambios: Cuando alguna de las partes del equipo necesite ser reemplazada, el usuario debe asegurarse que el servicio técnico utiliza las piezas de recambio especificadas por el fabricante o con las mismas características que la pieza original. El reemplazo desautorizado de alguna de las piezas puede suponer riesgo de incendio, descarga eléctrica u otros peligros.

Comprobaciones de seguridad: Después del mantenimiento y reparaciones realizadas, el usuario debe solicitar al servicio técnico una comprobación general de seguridad para garantizar que la máquina está en las condiciones apropiadas. En caso de que el receptor esté sometido a cambios bruscos de temperatura, es posible que se produzca una condensación de agua en su interior. Si esto ocurre, deje apagado el receptor durante, al menos, dos horas.

Existe peligro de explosión si la batería no se reemplaza correctamente. Cambiela solo por la misma batería o una equivalente.

PAG.

Español

rev 1.2

INSTALACIÓN RÁPIDA

Ejemplo 1 – Sistema básico

Ejemplo 2 – Conmutadores DISEqC

INSTALACIÓN RÁPIDA

Realice los pasos siguientes para la correcta instalación de su receptor.

PASO 1 : CONFIGURACIÓN TV

Para poder visualizar correctamente la señal del receptor en la Tv se debe configurar el formato y el modo de la salida de video.

- Modo de salida de video: para una correcta visualización de la imagen seleccione la salida de video “HD”.

- Formato de salida. Se podrá seleccionar entre los siguientes formatos: 480I, 576I, 576P, 720P_50, 720P_60, 1080I_25, 1080I_30, 1080P_50, 1080P_60 o AUTO.

PASO 2 : CONEXIONES

Dependiendo del tipo de instalación se deberá conectar y configurar el receptor de una manera u otra. El cable coaxial con señal de satélite siempre irá conectado al conector “IF In” del receptor y el conector HDMI deberá ir conectado al televisor . A continuación podrá ver cuatro ejemplos de instalación. En caso de dudas, por favor contacte con un instalador.

FAQ No habrá señal de video/audio por HDMI en algunos televisores cuando se configure la salida de video en modo “SD” o el modo de video con la configuración “576I” o “480I”.

Esto sucederá debido a que el propio televisor no es compatible con la resolución de la pantalla “576I” y “480I”. Para poder recuperar la imagen/video, realice una doble pulsación sobre la tecla amarilla del mando a distancia. El intervalo entre las dos pulsaciones no debe de ser demasiado larga o el receptor interpretará como una pulsación normal.

Español

PAG.

rev 1.2

PASO 3: CONFIGURACIONES BÁSICAS DEL

RECEPTOR

El receptor incluye un asistente de instalación (página de inicio) que le ayudará a configurar algunos parámetros del mismo. Al encender el receptor por primera vez se muestra la siguiente imagen (Imagen 1): El receptor está pre-programado con los canales de los satélites Astra (en posición 1 del conmutador DISEqC), Hotbird (en posición 2 del conmutador DISEqC), Hispasat (en posición 3 del conmutador DISEqC) y Turksat (en posición 4 del conmutador DISEqC). Si la configuración de su instalación es diferente a este caso, por favor siga los pasos de instalación para sintonizar los canales. Para desplazarse por las diferentes opciones del menú utilice las teclas . Si le aparece el mensaje “Cortocircuito en LNB” por favor verifique las conexiones antes de continuar.

Idioma

: con las teclas [ ] podrá seleccionar los diferentes idiomas en los que se pueden ver los menús. Los idiomas que se incluyen son: Inglés, alemán, francés, español, italiano, portugués, turco, polaco, ruso, danés, griego, húngaro, holandés, árabe, persa, kiswahili, sueco, búlgaro y eslovaco.

Primer Audio

: algunos canales de televisión se emiten en más de un idioma. Usted puede elegir uno como preferente, para ello utilice las teclas[ ]. Si el programa de televisión posee el idioma que usted ha elegido, éste se escuchara automáticamente. Si el programa de TV no tiene ese idioma, se escuchará la opción que usted elija como segundo audio. La selección de idiomas de audio incluyen: Inglés, alemán, francés, español, italiano, portugués, turco, polaco, ruso, danés, griego, húngaro, holandés, árabe, persa y eslovaco.

INSTALACIÓN RÁPIDA

IMAGEN 1

Ejemplo 3 – Combinado con terrestre

PAG.

Español

rev 1.2

Segundo Audio

: Usted puede elegir la segunda opción de idioma utilizando las teclas[ ]. Si el programa de televisión no posee entre sus idiomas el primer audio elegido, pero sí el segundo, reproducirá este último por defecto. En caso que el programa de TV no contenga ninguno de los idiomas solicitado, se reproducirá aquel que esté por defecto en la transmisión de dicho canal. La selección de idiomas de audio incluyen: Inglés, alemán, francés, español, italiano, portugués, turco, polaco, ruso, danés, griego, húngaro, holandés, árabe, persa y eslovaco.

Alimentación LNB

: Si el receptor está conectado directamente a un LNB será necesario alimentarlo configurando está opción a “Encendido”. Si por el contrario, el receptor está instalado en una instalación comunitaria SMATV posiblemente no se deberá alimentar. Como esta configuración depende del tipo de instalación, le recomendamos consulte a su instalador en caso de duda.

Buscar canales de un satélite

: Se pueden editar las siguientes

opciones (Imagen 2):

1. Satélite: utilice [ ] para cambiar de satélite o pulse [OK] para desplegar la lista de satélites disponibles.

2. Configuración LNB: Al seleccionar esta opción y pulsar [OK], accederá al menú de Configuración LNB. En este menú se puede modificar los siguientes aspectos (Imagen 3):

- Tipo LNB: utilice [ ] para cambiar entre “Universal”,

“Standard” o “User”. Si elije “Standard” o “User” se podrá variar la frecuencia del LNB. Al pulsar [OK] aparecen las frecuencias que pueden ser editadas. Desplácese mediante [

] a la frecuencia que quiera modificar y edítela direc-

tamente con [ ].

- 22K: utilice [ ] para “Encender” o “Apagar” el tono de

22KHz. Esta opción no se mostrará activa si en tipo de LNB se ha elegido “Universal”

- DISEqC1.0: utilice [ ] para cambiar las opciones

DISEqC 1.0

- DISEqC1.1: utilice [ ] para cambiar las opciones

DISEqC 1.1

- Posicionador: utilice [ ] para cambiar entre Ninguno /

DISEqC 1.2 / GoToX. *

* Este receptor no permite mover motores

- Polaridad: utilice [

] para cambiar entre “Automático”,

“Horizontal” o “Vertical”.

- Toneburst: utilice [

] para cambiar entre “Apagado” y

“Encendido”. Una vez haya configurado el LNB pulse [Exit] para guardar los cambios y volver a la ventana anterior para seguir configurando la antena.

IMAGEN 2

IMAGEN 3

INSTALACIÓN RÁPIDA

Español

PAG.

rev 1.2

3. DISEqC1.0: utilice [ ] para cambiar las opciones DISEqC 1.0

4. Índice de TP: utilice [ ] para seleccionar el TP deseado.

5. Solo FTA: utilice [ ] para buscar sólo canales libres o también canales codificados. Si selecciona “Si” sólo se buscarán los canales libres.

6. Búsqueda canal: utilice [

] para seleccionar el tipo de canales que quiera sintonizar con el receptor. “TV + Radio”, sólo canales “TV” o sólo canales “Radio”.

7. Modo Búsqueda: utilice [ ] para seleccionar entre “Preset Búsqueda” o “Auto Búsqueda”. La “Preset Búsqueda” escanea una lista de satélites y frecuencias pre-definidas, mientras que la “Auto Búsqueda” realiza una búsqueda ciega de todas las frecuencias y configuraciones posibles.

8. Mueva la selección a la opción “Buscar” y pulse [Ok] para empezar la búsqueda. Las barras muestran el progreso de la búsqueda y los canales encontrados aparecen en una lista. Si en cualquier momento desea salir de este menú pulse la tecla [Exit]. Si ha hecho modificaciones sobre la configuración de LNB, aparecerá una pantalla pidiendo confirmación de guardar los cambios. Seleccione “Sí” para guardar o “No” para omitir los cambios.

Buscar Canales de VARIOS Satélites

: Se pueden editar las

siguientes opciones (Imagen 4):

1. Satélite: pulse [OK] para abrir la lista de satélites disponibles. Desplácese por dicha lista usando [ ] y marque / desmarque los satélites que le interesen pulsando la tecla [OK]. Una vez finalizada su selección, pulse [Exit] para cerrar la lista de satélites. En la parte inferior de la pantalla puede ver los satélites que están seleccionados. El receptor usará DISEqC1.0 / 1.1 / 1.2 y GoToX para buscar los satélites marcados y escanear los canales.

2. Solo FTA: utilice [ ] para buscar sólo canales libres o también canales codificados. Si selecciona “Si” sólo se buscarán los canales libres.

3. Búsqueda canal: utilice [ ] para seleccionar el tipo de canales que quiera sintonizar con el receptor. “TV + Radio”, sólo canales “TV” o sólo canales “Radio”.

4. Modo Búsqueda: utilice [ ] para seleccionar entre “Preset Búsqueda” o “Auto Búsqueda”. La “Preset Búsqueda” escanea una lista de satélites y frecuencias pre-definidas, mientras que la “Auto Búsqueda” realiza una búsqueda ciega de todas las frecuencias y configuraciones posibles.

5. Mueva la selección a la opción “Buscar” y pulse [Ok] para empezar la búsqueda. Las barras muestran el progreso de la búsqueda y los canales encontrados aparecen en una lista.

IMAGEN 4

INSTALACIÓN RÁPIDA

PAG.

Español

rev 1.2

IMAGEN 5

6. Se puede detener la búsqueda pulsando [Exit]. En este caso, los canales encontrados hasta el momento son memorizados.

Menú principa

l: Al seleccionar esta opción aparecerá el menú

principal en la pantalla.

PASO 4: CONFIGURACIÓN DE LA HORA

Es recomendable realizar la configuración del reloj antes de comenzar a disfrutar de nuestro receptor, al necesitar la hora para algunas de las aplicaciones. Para ello siga los pasos que a continuación se detallan. Acceda al menú principal, una vez en esta pantalla, seleccione la opción “Configuración Sistema” y confirme con la tecla [OK]. Desplácese hasta la opción “Configurar Hora y Programador” y confirme pulsando [OK]. Cuando seleccione “Conf. tiempo local” y pulse [OK] se mostrará una imagen como la siguiente (Imagen 5):

1. Uso GMT: esta opción le permitirá seleccionar si desea introducir manualmente la hora y la fecha (Uso GMT: Apagado) o si por el contrario quiere que sea automático por el horario que recibe del satélite (Uso GMT: Encendido).

2. Offset GMT: esta opción sólo está disponible cuando “Uso GMT” está encendido. Utilice [ ] para cambiar la diferencia horaria respecto a GMT.

3. Verano: esta opción sólo está disponible cuando “USO GMT” está encendido. Utilice [ ] para encender / apagar el horario de verano.

4. Fecha: si “Uso GMT” está apagado, podrá cambiar la fecha. Utilice el teclado numérico para introducir la fecha correcta.

5. Hora: si “Uso GMT” está apagado, podrá cambiar la hora. Utilice el teclado numérico para introducir la hora correcta. NOTA: si el canal actual informa la fecha y la hora, cuando entre en este menú verá la información recibida a través del canal. Si el canal actual no informa la fecha y la hora, deberá introducirla manualmente. La mayoría de canales soportan la señal de fecha y hora.

6. Mostrar hora: Utilice [ ] para encender/apagar esta opción. Cuando esta opción está encendida, la hora será mostrará en el TV en un recuadro en el margen superior derecho.

7. Pulse [Exit] para salir del menú.

INSTALACIÓN RÁPIDA

Español

PAG.

rev 1.2

Lista Canales TV: Muestra la lista de canales de televisión sintonizados.

Lista Canales Radio: Muestra la lista de canales de radio sintonizados.

Configuración de Canales: Puede seleccionar si desea que el receptor muestre un canal

concreto cada vez que se enciende.

Listar canales Favoritos: Se puede editar el nombre de los grupos de favoritos.

Borrar Todo: Borra todos los canales memorizados.

Búsqueda de un Satélite: Una vez configurada la antena, permite la búsqueda de

canales de un satélite.

Búsqueda multi-satélite: Una vez configurada la antena, permite la búsqueda de canales

de varios satélite.

Buscar Canales de un TP: Una vez configurada la antena, permite la búsqueda de

canales de un solo TP.

Listado de Satélites: Muestra los satélite memorizados. Se pueden añadir y editar

satélites en la lista.

Listado de TP: Muestra los TP memorizados en cada satélite. Se pueden añadir y editar

TP.

Guía de Satélite: Aplicación que permite, mediante la introducción de la longitud y latitud

local y la posición del satélite, saber que orientación y elevación tendrá la antena.

Configuración Unicable: Permite configurar el receptor para una instalación unicable.

INSTALACIÓN RÁPIDA

PAG.

Español

rev 1.2

Idioma: Permite elegir el idioma en el que aparecen los menús de pantalla

Sistema de TV: Para ajustar el estándar de emisión de vídeo y otros parámetros para la

visualización en pantalla.

Configurar Hora y Programador: En este menú puede configurar la hora del receptor y

programadores para encendido/apagado.

Configuración de OSD: Puede configurar los subtítulos de información de canal.

Bloqueado con contraseña: Para bloquear menús y modificar la contraseña de bloqueo

del receptor

Configuración de energía: Para habilitar o deshabilitar la opción de Standby automático al cabo de 3 horas, encender o apagar la alimentación al LNB o activar / desactivar el modo de bajo consumo del receptor.

Información: Proporciona información técnica del canal de televisión sintonizado

Configuración rápida: Esta opción saltar al asistente de instalación.

Valores por defecto: Esta opción realiza un reset al receptor y vuelve a sus valores de fábrica

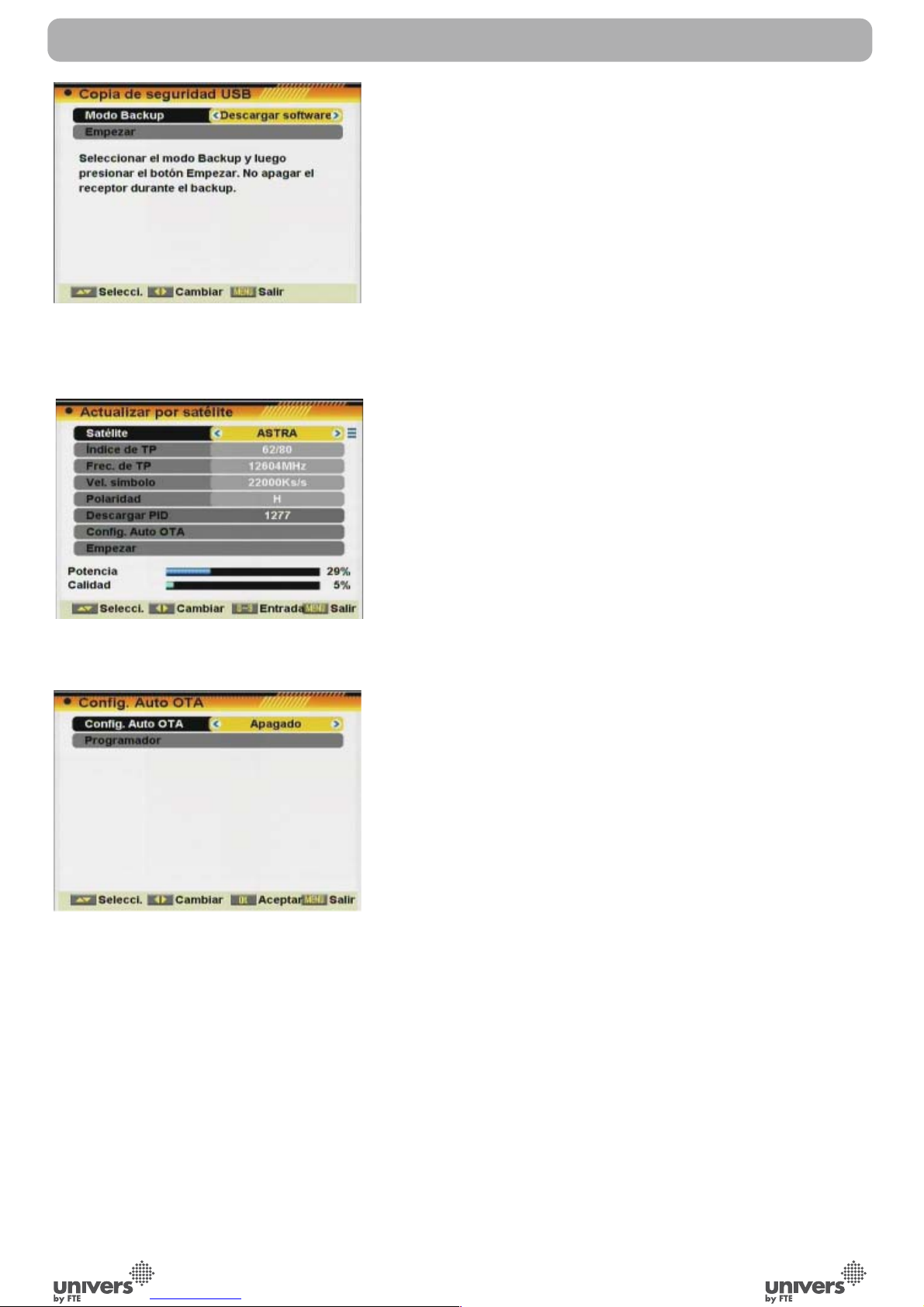

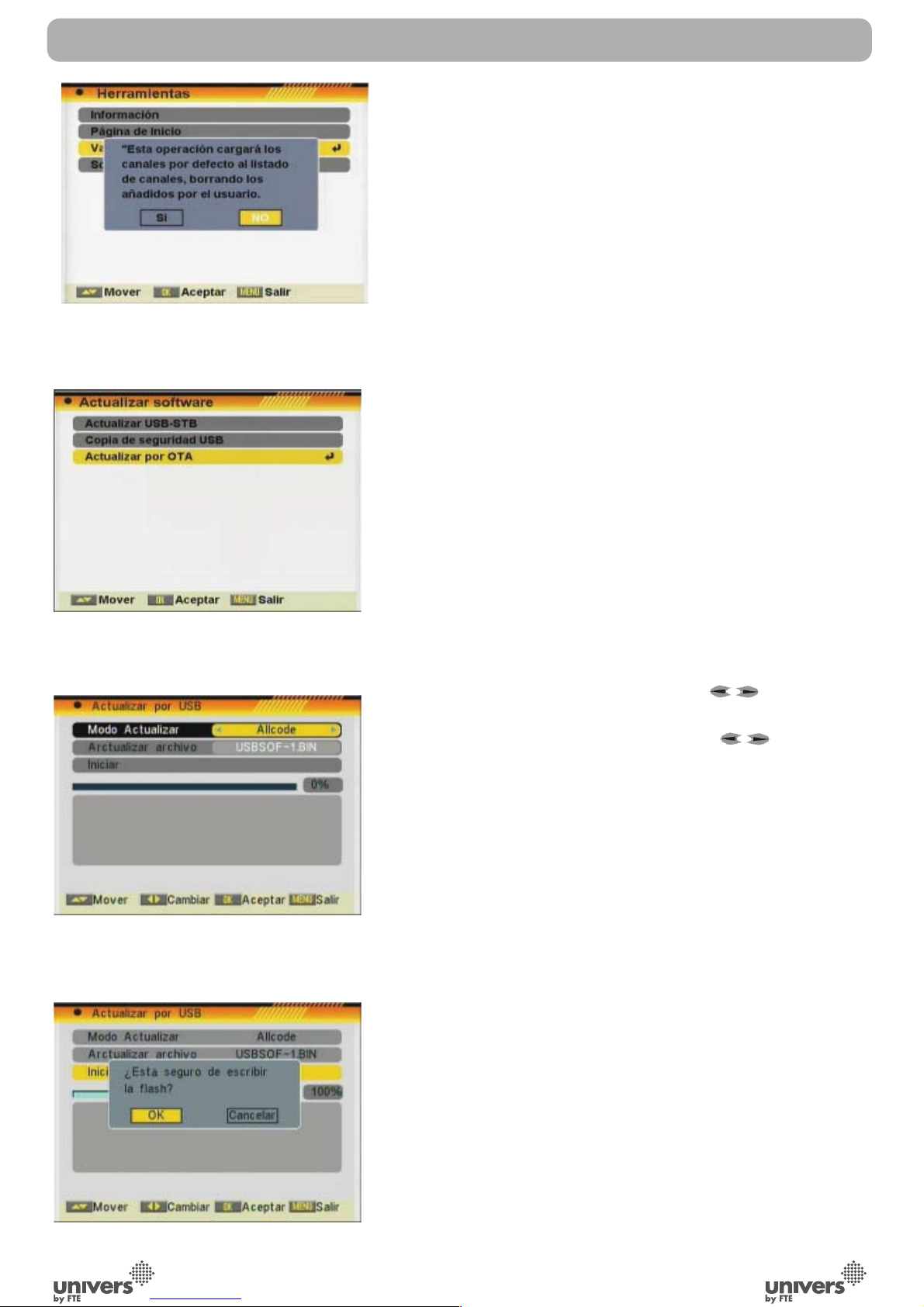

Actualización de software: Para la actualización de su receptor mediante USB o por satélite (OTA) y también para realizar backup de la información del receptor en un dispositivo USB.

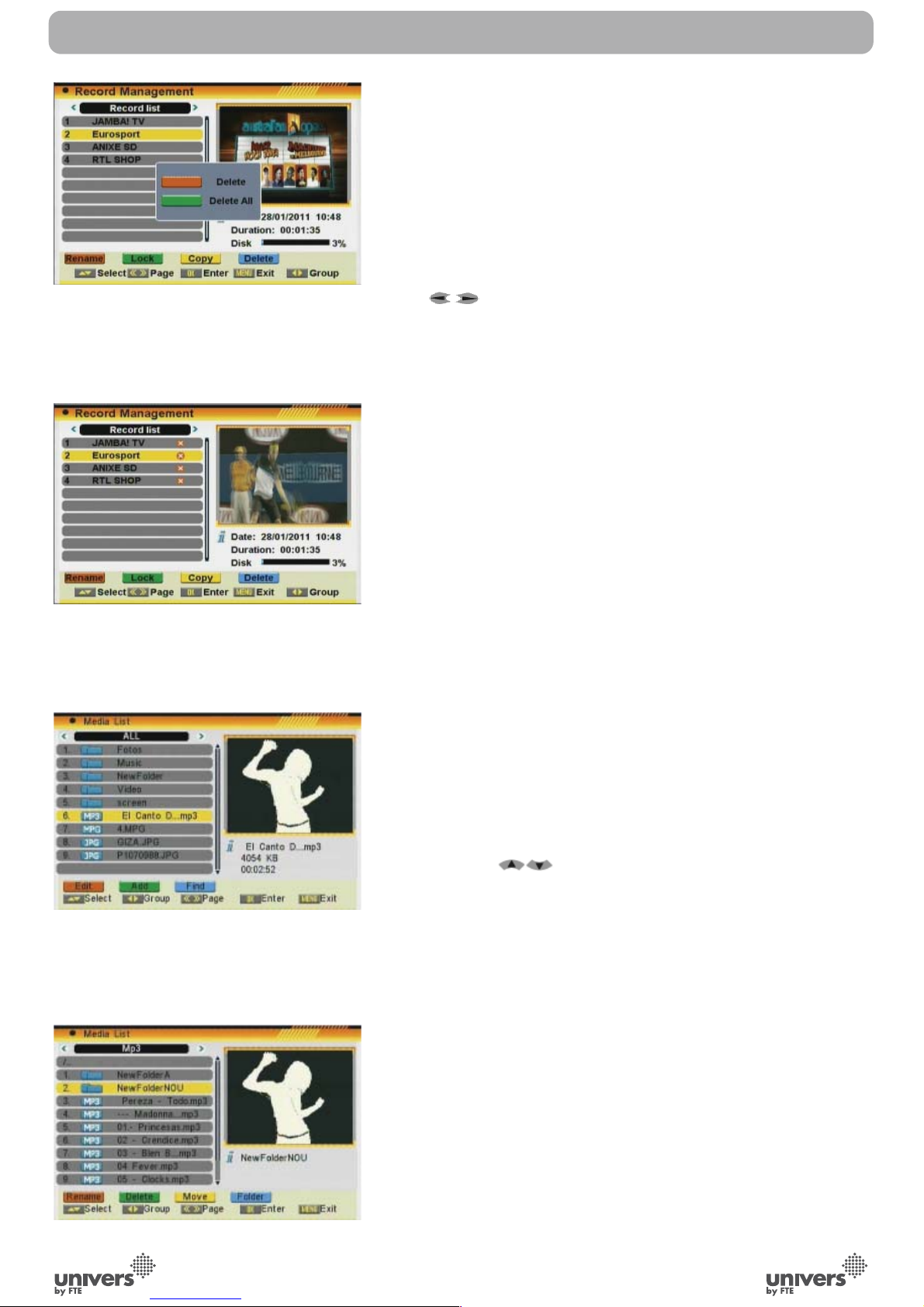

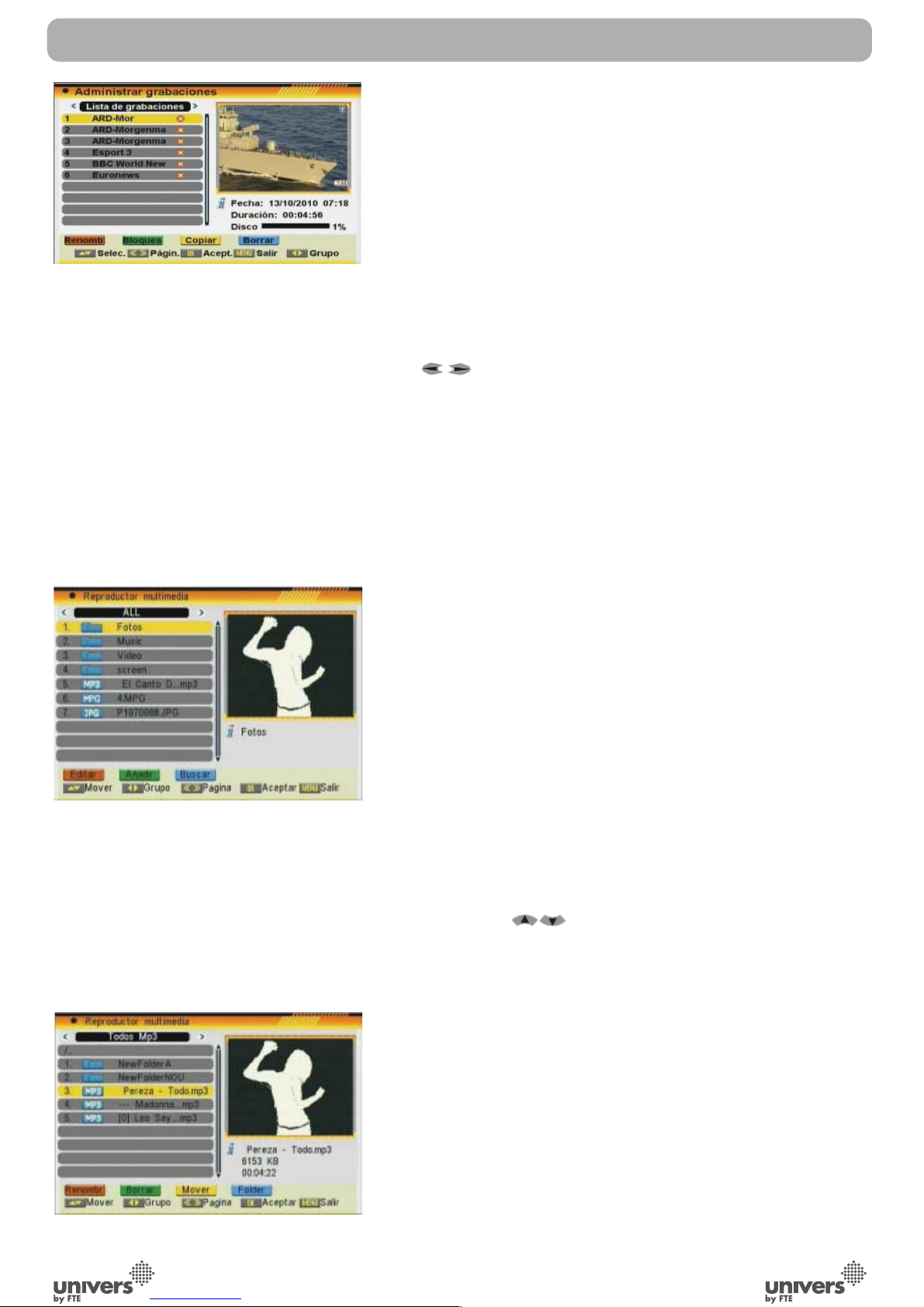

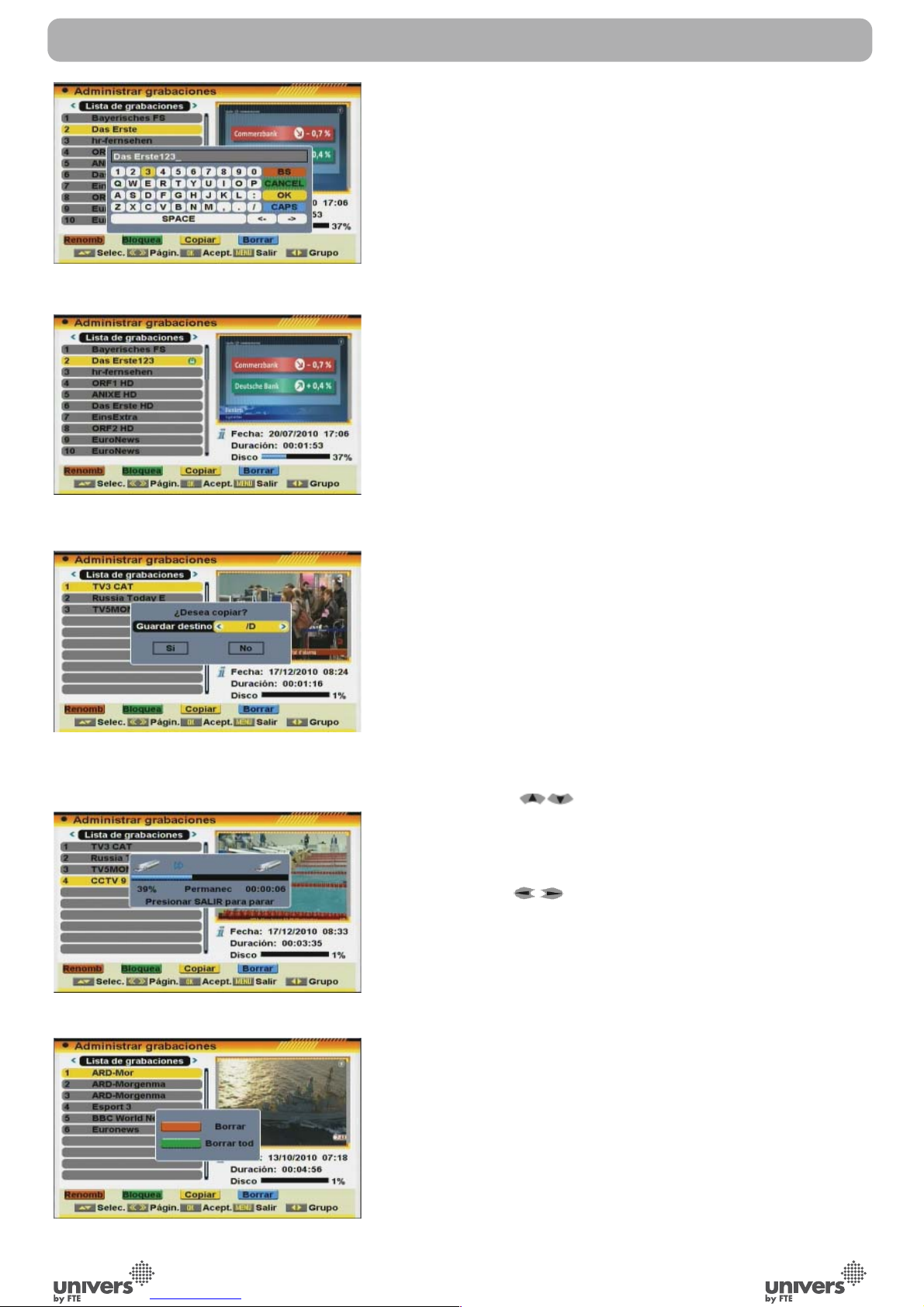

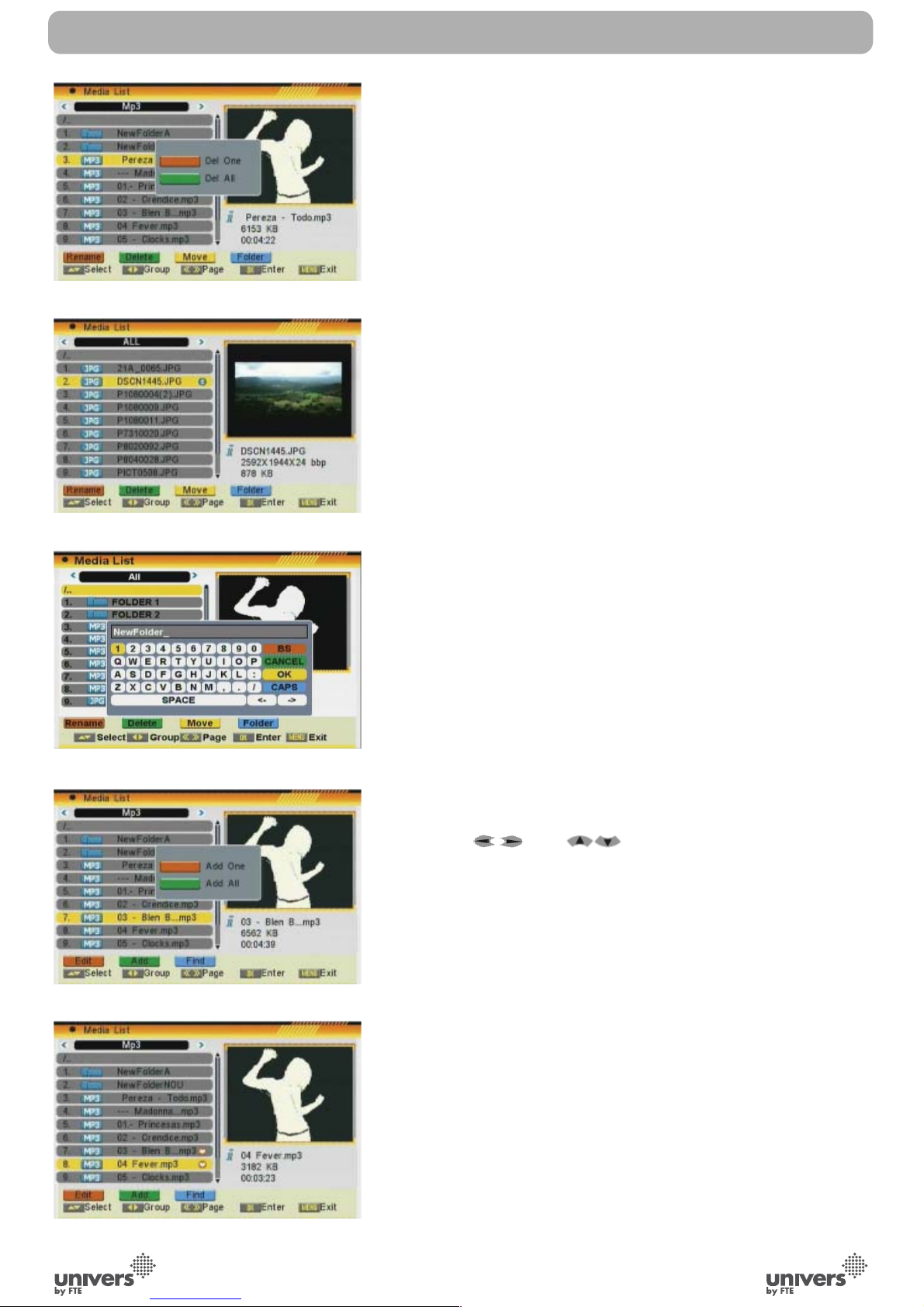

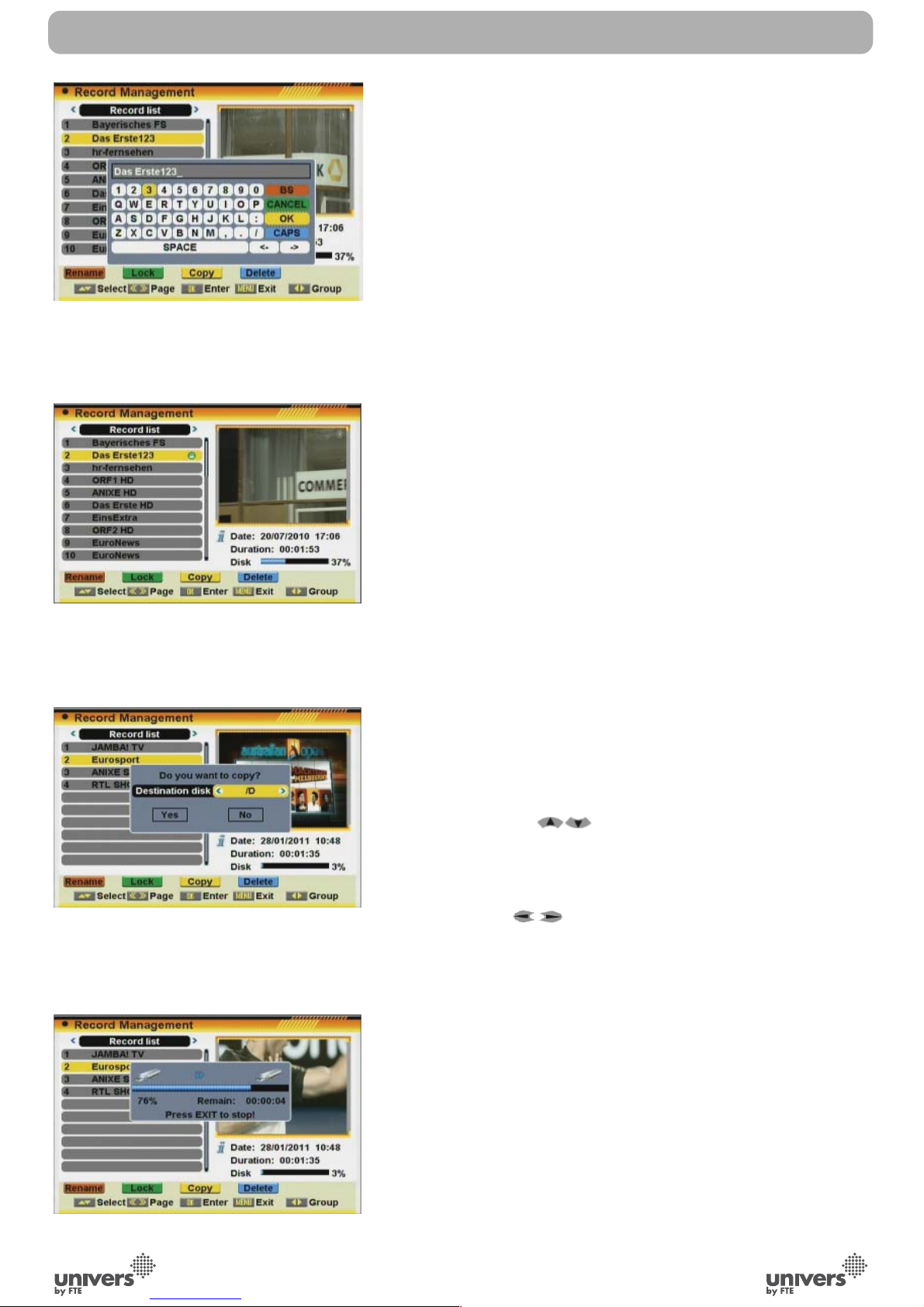

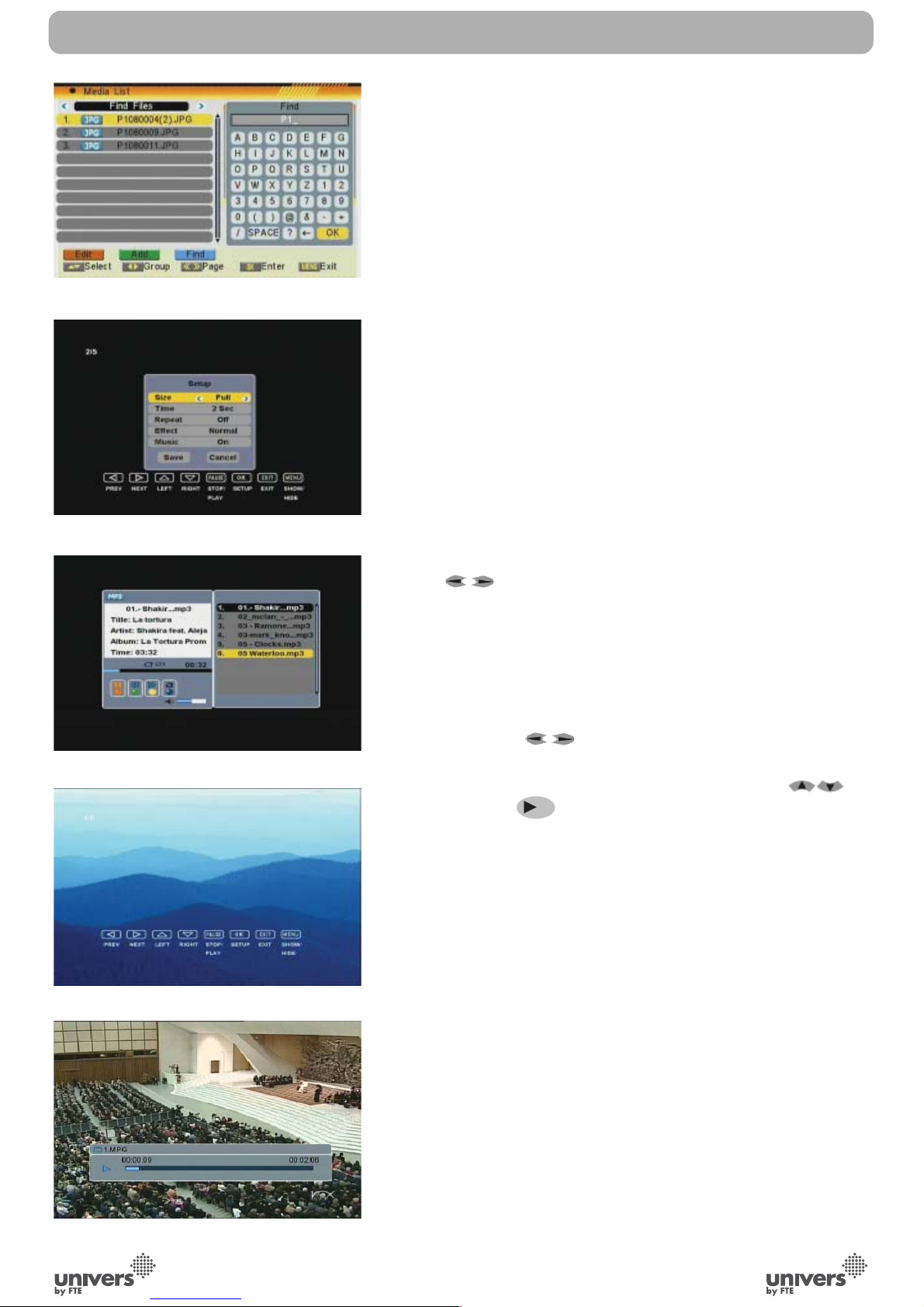

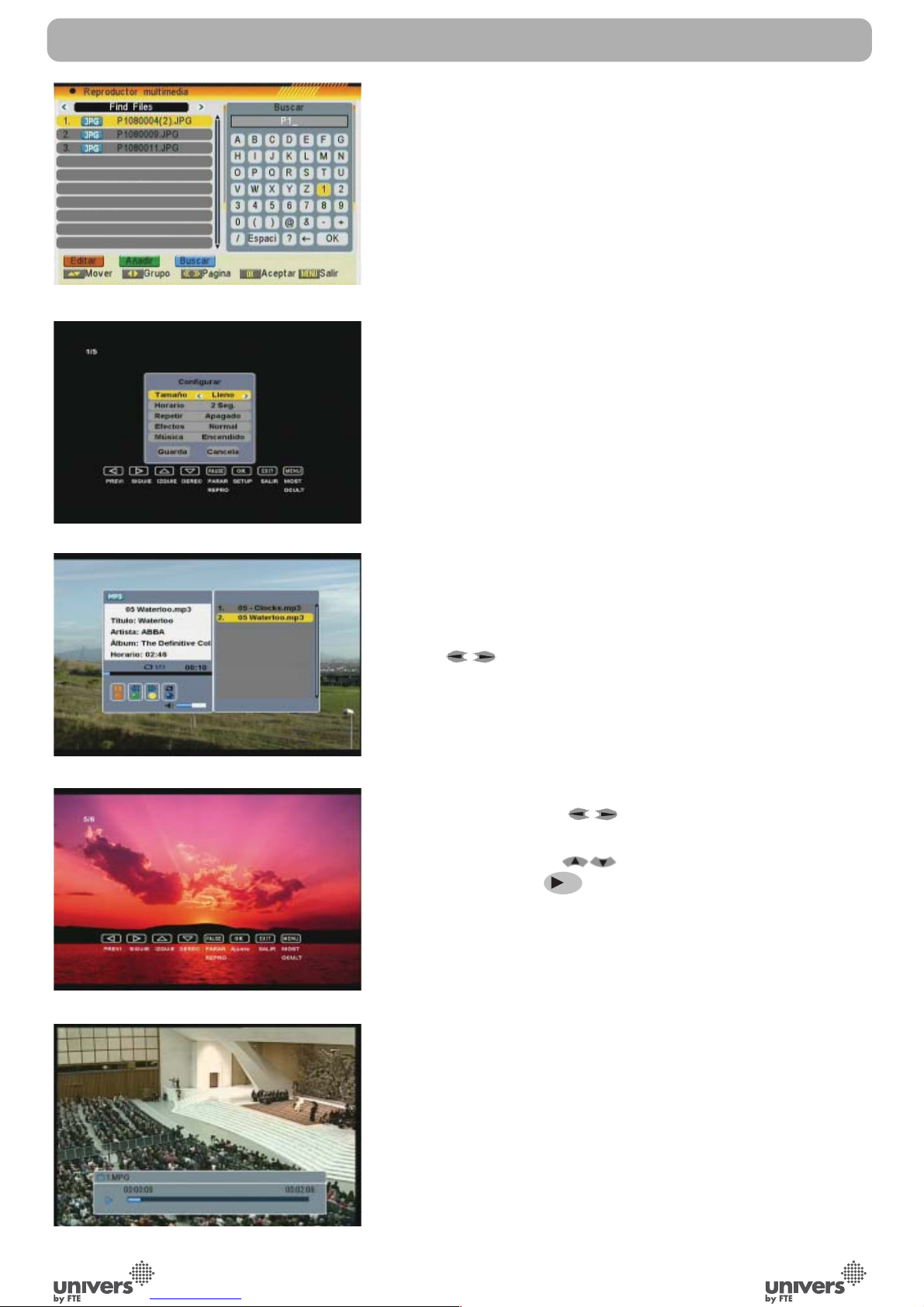

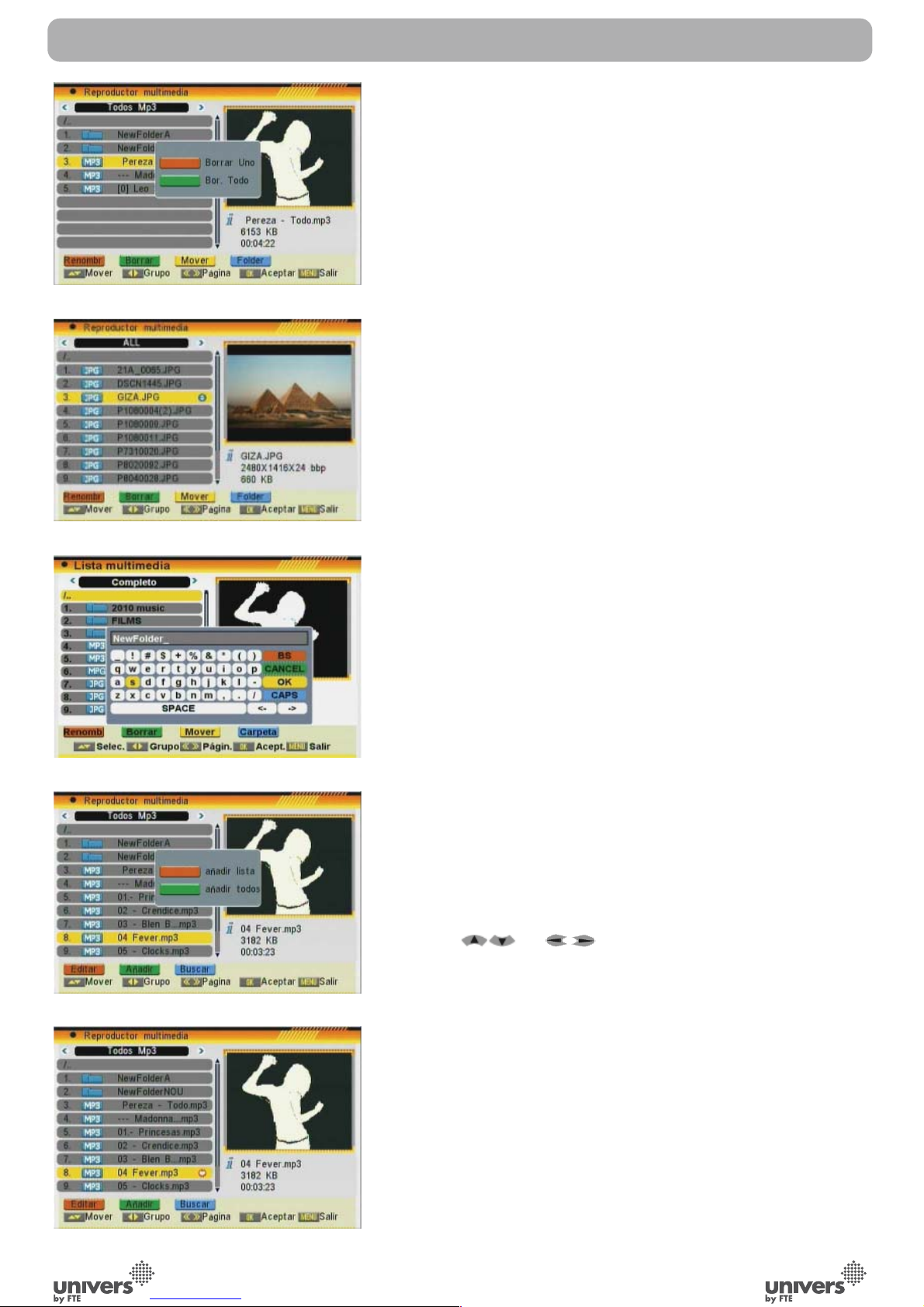

Lista multimedia: Permite gestionar grabaciones *, música, fotos y vídeos.

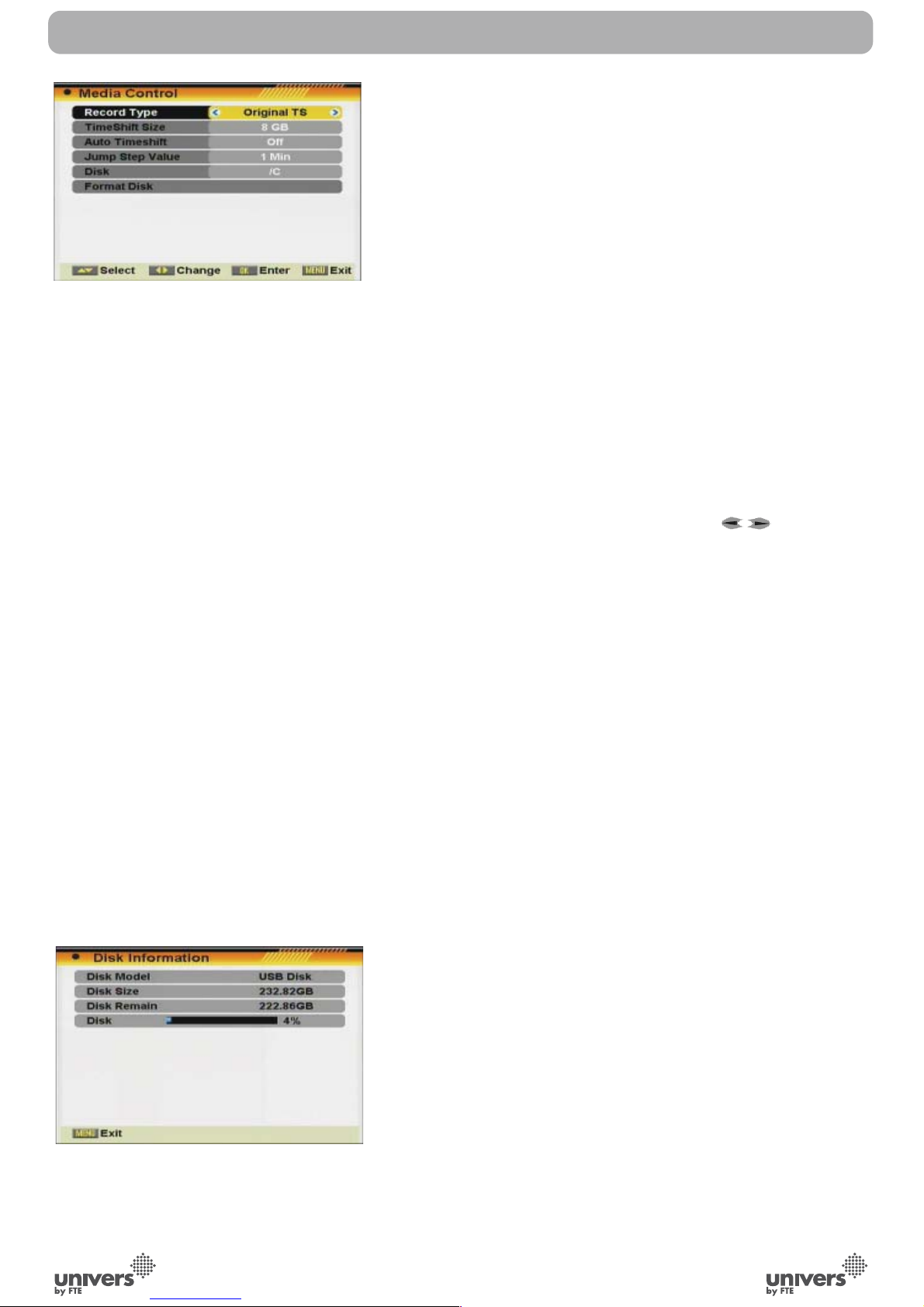

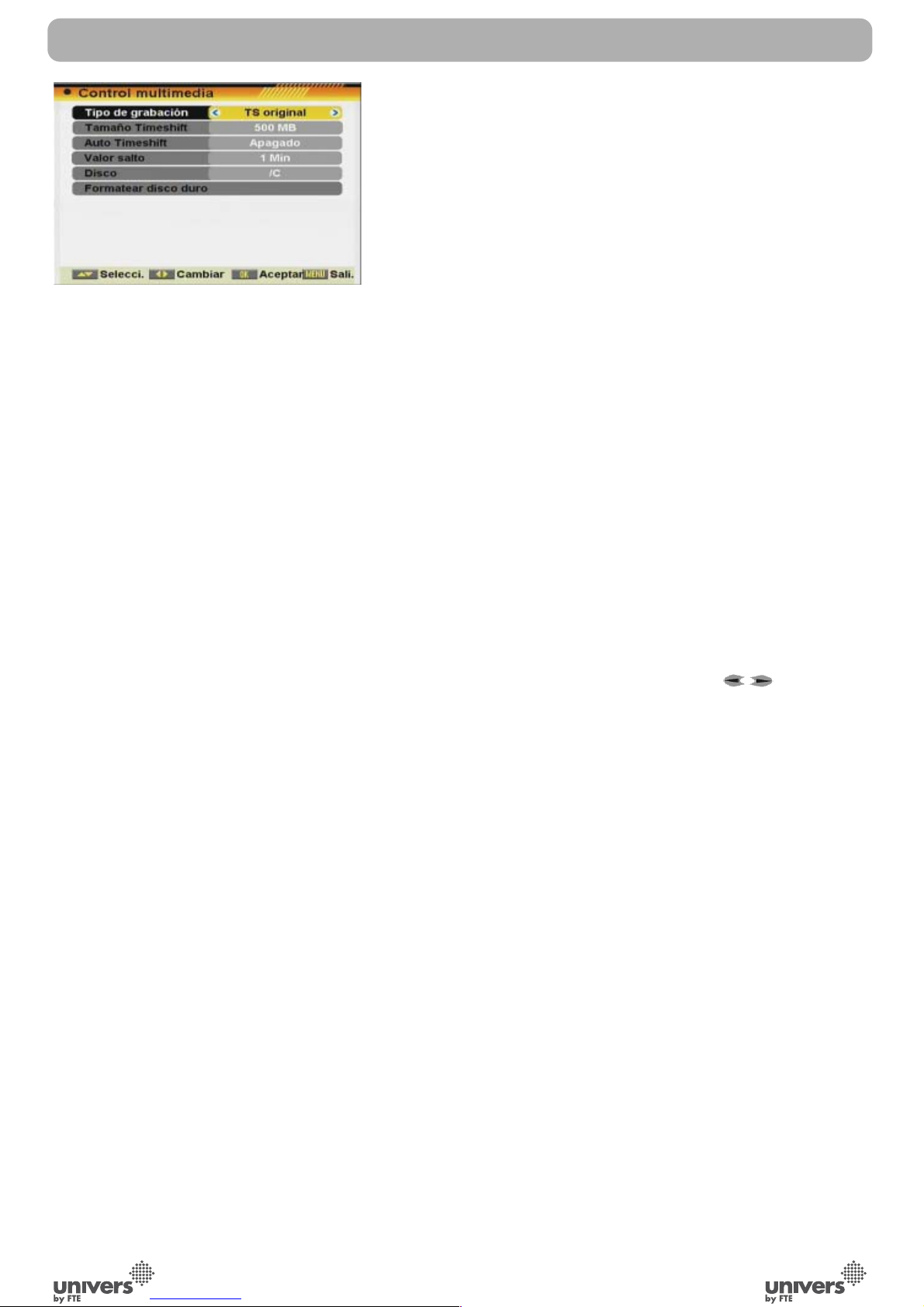

Control multimedia: Permite seleccionar la partición del disco y formatearlo.

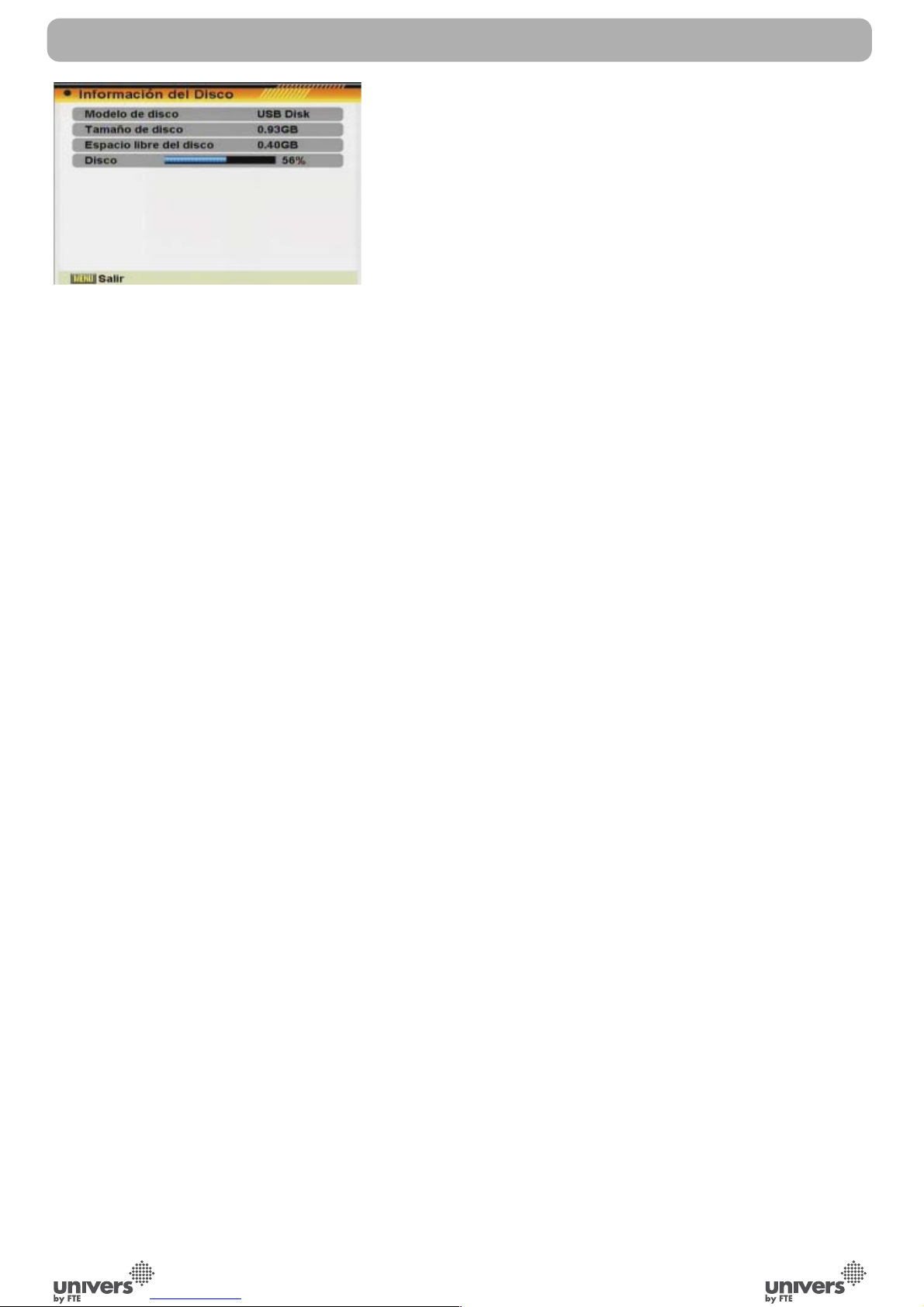

Información del disco: Permite ver información del disco duro.

* Esta función solamente está disponible en modelos con funcionalidad PVR ready

INSTALACIÓN RÁPIDA

Español

PAG.

rev 1.2

1. Descripción del Panel y Mando a Distancia

1.1. Descripción del Panel Frontal.......................................................................................13

1.2. Descripción del Panel Trasero...................................................................................13

1.3. Descripción del Mando a Distancia..............................................................................14

2. Operaciones Básicas

2.0. Encender el receptor......................................................................................................15

2.1. StandBy......................................................................................................................15

2.2. TTX......................................................................................................................15

2.3. Mute......................................................................................................................16

2.4. Número......................................................................................................................16

2.5. CH+/CH-..................................................................................................16

2.6. TV/Radio...............................................................................................16

2.7. Vol+/Vol-.................................................................................................16

2.8. Exit.................................................................................................................16

2.9. Menú.....................................................................................................16

2.10. Recall....................................................................................................16

2.11. Lista Canales de TV.................................................................................................16

2.12. EPG..............................................................................................................17

2.13. List.........................................................................................................................17

2.14. Favoritos..............................................................................................................17

2.15. Pista / Modo de Audio...............................................................................................18

2.16. Información........................................................................................................18

2.17. FAV+/FAV-.......................................................................................................18

2.18. Zoom......................................................................................................................18

2.19. Subtítulos..........................................................................................................18

2.20. Corto-circuito LNB......................................................................................................18

2.21. REC................................................................................................................18

2.22. TimeShift........................................................................................................19

2.23. GOTO................................................................................................................20

3. Menú Canal

3.1 Lista Canales TV............................................................................................21

3.1.1. Favoritos.....................................................................................................21

3.1.2. Mover..........................................................................................................21

3.1.3. Ordenar...................................................................................................22

3.1.4. Editar Canales..........................................................................................22

3.1.4.1. Borrar........................................................................................22

3.1.4.2. Omitir........................................................................................23

3.1.4.3. Bloquear....................................................................................23

3.1.4.4. Editar.........................................................................................23

3.1.5. Buscar......................................................................................................24

3.2. Lista Canales Radio.........................................................................................24

3.3 Configuración de Canales.............................................................................................24

ÍNDICE

PAG.

Español

rev 1.2

3.3.1. Iniciar en Canal……………........……………………………………………………24

3.3.2. Canales de Inicio……………………………………………………...........……….24

3.4. Listar Nombre de Favoritos.....................................................................................25

3.5. Borrar Todos los Canales..........................................................................................25

4. Instalación

4.1. Buscar Canales de un Satélite...................................................................................26

4.2. Buscar Canales de Varios Satélites...............................................................27

4.3. Buscar Canales de un TP.............................................................................28

4.4. Listado de Satélites...................................................................................... 29

4.5. Listado de TP............................................................................................ 29

4.6. Guía de Satélite.....................................................................................................30

4.7. Configuración Unicable...................................................................................... 31

5. Configuración Sistema

5.1. Idioma................................................................................................................32

5.2. Sistema de TV..................................................................................................33

5.3. Configurar Hora y Programador............................................................................33

5.3.1. Programador……………………..........................………………………………33

5.3.2. Conf. tiempo local.…........…………….........................………..……..……35

5.3.3. Apagado Temporizado…………………………….............…………………………35

5.4. Configuración de OSD..................................................................................................35

5.5. Bloqueo con Contraseña............................................................................................36

5.6. Alimentación LNB y Bajo consumo ........………………………................……………………....…37

6. Herramientas

6.1. Información.............................................................................................................38

6.2. Página de Inicio…………………………........................……………………....………38

6.3. Valores por Defecto....................................................................................................38

6.4. Actualización de Software..........................................................................................39

6.4.1. Actualizar por USB ……………………….......………………………........……39

6.4.2. Copia de seguridad USB …....……………………………….......………....39

6.4.3. Actualizar por Satélite.........................................................................40

7. Administrar Multimedia

7.1. Lista del contenido multimedia...........................................................................41

7.1.1. Administrar grabación - Record List.................................................42

7.1.1.1. Reproducir una grabación............………………………………42

7.1.1.2. Renombrar una grabación............………………………………42

7.1.1.3. Bloquear una grabación.............………………………………42

7.1.1.4. Copiar grabaciones..................………………………………42

7.1.1.5. Borrar grabaciones...............….............……………………42

7.1.2. Reproductor multimedia................................................................43

7.1.2.1. Editar archivos y carpetas............………………………………43

ÍNDICE

Español

PAG.

rev 1.2

7.1.2.2. Añadir un archivo a la lista..............…………………………44

7.1.2.3. Buscar un archivo.........………….............…………………44

7.1.2.4. Logotipo..................................……………………………44

7.1.2.5. Configurar Slide Show.............................…………………45

7.1.2.6. Reproductor de audio ..........….................…………………45

7.1.2.7. Visor de imagenes ......................……………………………45

7.1.2.8. Reproductor de vídeo.......................................................45

7.2. Control del Disco Duro......................................................................................46

7.2.1. Tipo de grabación.......................................………....…………………46

7.2.2. Tamaño del Timeshift..........……...…….................…………………………46

7.2.3. Auto Timeshift..........……...…….................…………………………46

7.2.4. Valor del salto...............……...…….................…………………………46

7.2.5. Grabación de Timeshift...........……..............………....…………………46

7.2.6. Disco...................................……..............………....…………………46

7.2.7. Formatear disco duro..........……...…….................…………………………46

7.3. Información del disco......................................................................................47

8. Especificaciones Técnicas............................................................................................48

9. Declaración de conformidad.....................................................................................49

ÍNDICE

PAG.

Español

rev 1.2

DESCRIPCIÓN DEL PANEL Y MANDO A DISTANCIA

1. DESCRIPCIÓN DEL PANEL Y MANDO A DISTANCIA

1.1. DESCRIPCIÓN DEL PANEL FRONTAL

1.2. DESCRIPCIÓN DEL PANEL TRASERO

1. Indicador POWER: Indica que llega alimentación.

2. Indicador LOCK: Indica que hay suficiente nivel de señal en la entrada IF IN.

3. Sensor-IR: Sensor de recepción para la señal IR del mando a distancia.

1. IF IN: Entrada de señal satélite. Max. 300mA

HDMI: Salida HDMI para conectar al televisor.

3. USB: Conector para dispositivos externos tipo USB 2.0 de alta velocidad.

4. COAXIAL S/PDIF: Salida coaxial para audio digital (AC3).

5. DC IN: Entrada para conectar a una fuente de alimentación de 19 VDC.

1 2

2 3

Español

PAG.

rev 1.2

DESCRIPCIÓN DEL PANEL Y MANDO A DISTANCIA

1.3. DESCRIPCIÓN DEL MANDO A DISTANCIA

1.- POWER: Enciende o pone el receptor en modo reposo.

2.- MUTE: Enciende o apaga el sonido.

3.- TECLADO: Teclado para entrada directa de números y nombres.

4.- TXT: Abre o cierra el teletexto.

5.- Pause: Si lo pulsa una vez detendrá la imagen, que volverá al modo normal cuando vuelva a pulsarlo.

6.- MENU: Abre el menú principal.

7.- EXIT: Sale de un menú o detiene las operaciones actuales.

8.- OK: Confirman las selecciones o abre la lista de canales.

9.-

: Ajusta el volumen de sonido o controlan el cursor

en el menú.

10.- : Cambio de canal o controlan el cursor en el menú.

11.- Recall: Permite cambiar entre el canal actual y el último canal seleccionado.

12.- TV/R: Alterna entre canales de TV o de radio.

13.- Teclas de color: Botones para las opciones de los menús.

14.- EPG: Muestra las informaciones de la EPG.

15.- Audio: Abre el menú de audio.

16.- SUB: Activa o desactiva los subtítulos.

17.- ZOOM: Función Zoom.

18.- INFO: Muestra la información del canal y el nivel de señal.

19.-

■

: Detiene las grabaciones. *

20.-

: Inicio rápido de la grabación. *

21.- FAV: Abre la lista de canales favoritos.

22.-

►

: Inicia o pausa las grabaciones. *

23.-

■

: Retrocede las grabaciones. *

24.-

■

: Avanza las grabaciones. *

25.- GOTO: Salto a posición especificada. *

* Esta función solamente está disponible en modelos con funcionalidad PVR ready

PAG.

Español

rev 1.2

2. OPERACIONES BÁSICAS

2.0. ENCENDER EL RECEPTOR

Encienda el botón [Power ON/OFF] en la parte posterior del receptor. Cuando el receptor es usado por primera vez, mostrará la página de inicio donde podrá configurar rápidamente el receptor. En otros casos, mostrará el mismo canal que la última vez que se apagó.

? PREGUNTAS FRECUENTES

P: El botón de mi receptor está encendido y está funcionando en modo TV, pero en el televisor no aparece nada: R: Asegúrese que el televisor ha sido configurado a la entrada de vídeo correcta. Por ejemplo, si ha conectado el receptor a la entrada Video1 del televisor, necesitará seleccionar la entrada adecuada en su televisor. Normalmente, esto se realiza mediante el botón AV en el mando a distancia de su televisor. P: Mi receptor está funcionando en modo TV, pero la pantalla del televisor no muestra nada, excepto un aviso de “No hay señal”: R: Significa que el canal que ha seleccionado no tiene señal. Puede ser debido a varios motivos:

1. El canal que ha seleccionado no pertenece al satélite al cual está orientado la antena. Seleccione otro canal.

2. La señal del canal actual es demasiado débil. Pruebe a cambiar a otros canales con señal más fuerte. Si el problema persiste, por favor consulte con un instalador para servicio técnico.

3. Se ha seleccionado un tipo de LNB incorrecto en el menú de instalación o la configuración de DISEqC no es correcta.

2.1. STANDBY

1. Pulse la tecla [Power] para conmutar el modo TV con el modo Stand-By.

2. En el modo Stand-By, pulse la tecla [Power] otra vez para volver a conmutar al modo TV. El último canal activo antes de pasar al modo Stand-By será el mostrado.

3. Para apagar completamente el receptor, pulse el botón de alimentación principal (en la parte posterior del receptor).

2.2. TTX

1. Pulse la tecla [Text] en el modo TV para abrir la página de teletexto (OSD 1). Este servicio depende del soporte del proveedor del canal.

2. Si el canal no soporta información de teletexto, se mostrará “No hay Datos del Teletexto” en la pantalla.

OSD 1

OPERACIONES BASICAS

Español

PAG.

rev 1.2

OPERACIONES BASICAS

2.3. MUTE

1. Pulse la tecla [Mute] para silenciar el sonido. Un icono (OSD

2) aparecerá en la pantalla para indicar que el sonido está silenciado.

2. Pulse la tecla [Mute] otra vez para restaurar el sonido.

2.4. NÚMERO

En modo TV puede entrar el número de canal directamente mediante el mando a distancia para cambiar al canal deseado.

2.5. CH+/CH-

En el modo TV, pulse [ ] para cambiar el canal.

2.6. TV/RADIO

En el modo TV, pulse [TV/R] para conmutar al modo Radio. En el modo Radio pulse [TV/R] para conmutar al modo TV.

2.7. VOL+/VOL-

En el modo TV, pulse [ ] para ajustar el volumen.

2.8. EXIT

La tecla [Exit] permite salir del menú actual.

2.9. MENÚ

La tecla [Menú] permite entrar en el menú o salir del menú actual.

2.10. RECALL

Pulsar la tecla [Recall] permite cambiar entre el canal actual y el último canal seleccionado.

2.11. LISTA CANALES DE TV

En el modo TV, pulse [OK] para entrar en la “Lista de canales”. Lista de canales reducida (OSD 3): En esta lista, podrá desplazarse por los diferentes canales mediante las teclas [ ].

1. Pulse la tecla [Amarilla] para abrir la lista de Satélites. Una vez seleccionado un satélite, la lista sólo mostrará los canales de dicho satélite.

2. Pulse la tecla [Azul] para abrir la ventana “Buscar”. Puede usar esta funcionalidad para buscar canales por su nombre.

3. Pulse la tecla [Roja] para abrir la lista de canales completa.

4. Una vez esté seleccionado el canal deseado, pulse [OK] para cambiar y mostrar el canal marcado. Lista de canales completa (OSD 4): En esta lista, podrá desplazarse por los diferentes canales mediante las teclas [ ]. En esta ventana obtendrá más información que en la lista de canales reducida como la frecuencia, polaridad, velocidad de símbolo y PID del canal seleccionado.

1. Pulse la tecla [Verde] para ordenar los canales por libres o

OSD 2

OSD 3

OSD 4

PAG.

Español

rev 1.2

OPERACIONES BASICAS

codificados. Los canales libres son situados al principio y los codificados al final de la lista.

2. Pulse la tecla [Amarilla] para abrir la lista de Satélites. Una vez seleccionado un satélite, la lista sólo mostrará los canales de dicho satélite.

3. Pulse la tecla [FAV] para abrir la lista de Favoritos. Una vez seleccionado un grupo de favoritos, la lista sólo mostrará los canales de dicho grupo.

4. Pulse la tecla [Azul] para abrir la ventana “Buscar” (OSD

5). Puede usar esta funcionalidad para buscar canales por su nombre.

5. Pulse la tecla [Roja] para abrir la lista de canales reducida.

6. Una vez esté seleccionado el canal deseado, pulse [OK] para cambiar y mostrar el canal marcado.

2.12. EPG

1. El receptor dispone de Guía Electrónica de Programa (EPG) para ofrecerle información de la programación de ciertos canales como título, subtítulos, descripción, horario de comienzo y fin de la programación. Esta función depende del servicio del proveedor del canal. Pulse la tecla [EPG] para ver la pantalla EPG (OSD 6).

2. Pulse la tecla [INFO] en la ventana de EPG para mostrar la información detallada del evento seleccionado (OSD 7).

3. Con la tecla [Roja] puede programar un temporizador con el horario de comienzo y de fin de dicho evento. (para programar una grabación, el evento no debe haber empezado todavía).

4. Pulse la tecla [Amarilla] para mostrar la información de la EPG dentro de 24 horas.

5. Pulse la tecla [Verde] para volver a mostrar la información de la EPG de 24 horas anteriores.

6. Para cerrar el menú EPG pulse la tecla [Exit].

2.13. LIST

En modo TV, pulse la tecla [List] para acceder directamente al menú “Lista de Canales de TV” o al menú “Lista de Canales de Radio” dependiendo el modo en que se encuentre.

2.14. FAVORITOS

1. En el modo TV pulse la tecla [Fav] para mostrar la ventana Grupos de Favoritos en la pantalla como la imagen que se muestra al lado (OSD 8):

2. En la ventana Grupos de Favoritos puede seleccionar el canal favorito deseado con las teclas [ ] y confirmarlo con [OK] para conmutar a dicho canal. En grupos más grandes se puede navegar con [Pup/Pdw].

3. Con las teclas [ ] puede seleccionar diferentes Grupos de Favoritos.

4. Pulse [Exit] para cerrar la ventana de Grupos de Favoritos.

OSD 5

OSD 6

OSD 7

OSD 8

Español

PAG.

rev 1.2

? PREGUNTAS FRECUENTES

P: ¿Porque en la pantalla se muestra “Sin Programa Favorito!” después de pulsar la tecla [Fav]? R: Ningún canal ha sido asignado todavía al Grupo Favorito. Puede hacerlo en el menú “Canal”.

2.15. PISTA / MODO DE AUDIO

1. En el modo TV, pulse la tecla [Audio] para abrir la ventana de Modo de Audio (OSD 9).

2. Seleccione la opción que quiera ajustar con los botones [ ] y cambie el valor con [ ].

3. Pulse [Exit] para salir.

2.16. INFORMACIÓN

En modo TV, pulse la tecla [Info] para abrir la pantalla de información. En la ventana se muestran los parámetros del canal actual (OSD 10).

2.17. FAV+/-

1. En modo TV pulse la tecla [FAV+/FAV-] para cambiar

canales directamente del Grupo de Favoritos actual.

2. La secuencia de los canales favoritos sigue el orden existente

en la lista de Grupos Favoritos.

2.18. ZOOM

1. Pulse la tecla [Zoom] en el modo TV para ampliar la imagen.

La imagen se puede ampliar hasta x16 veces (OSD 11).

2. Pulse [Exit] para salir de la función.

2.19. SUBTÍTULOS

1. En modo TV, pulse la tecla [SUB] para abrir la ventana de

Subtítulos (OSD 12).

2. Seleccione la opción que quiera ajustar con los botones [ ] y cambie el valor con [ ], dependiendo del

proveedor.

3. Pulse [Exit] para salir.

2.20. CORTO-CIRCUITO LNB

Cuando hay un cortocircuito en la LNB, se notificará al usuario mediante un mensaje en pantalla “Cortocircuito en LNB” (OSD

13). Por favor, verifique sus cables y conexiones. Cuando el

cruce se solucione el mensaje desaparecerá.

2.21. REC*

Inicio rápido de grabación (OSD 14). Si desea grabar un programa inmediatamente, apriete la tecla REC. Una nueva ventana es mostrada en pantalla donde podrá ver seleccionar la duración de la grabación (desde 15 a 180 minutos en intervalos de 15 minutos). Los otros datos que aparecen en esta ventana son informativos del canal de grabación, la fecha, la hora y el espacio disponible

OPERACIONES BASICAS

OSD 9

OSD 10

OSD 11

OSD 13

OSD 14

OSD 12

PAG.

Español

rev 1.2

en el disco duro. Una vez haya fijado la duración en minutos confirme de nuevo con la tecla REC y la grabación empezará. Pulse [Exit] para cancelar el inicio de grabación rápida. Nota: Si el disco duro está lleno, un mensaje de alerta será mostrado en la pantalla. Por favor, elimine algunos archivos para poder grabar de nuevo.

Nota: Si durante una grabación, el disco duro se llenara, la grabación finalizaría y se almacenará hasta el instante de llenado del disco (sin perder los datos almacenados anteriormente).

Si al hacer un inicio rápido de grabación y fijar la duración, ésta entrara en conflicto con un temporizador, un mensaje de alerta será mostrado en pantalla. Dicho mensaje informa con el primer temporizador que entraría en conflicto la grabación rápida y le pide que confirme que desea hacer en el momento del temporizador (OSD 15).

- Si pulsa de nuevo la tecla “Rec”: mantendrá el evento

programado. El receptor realizará la grabación rápida hasta el momento del evento programado en que pasará a realizarlo, obviando la duración seleccionada en la grabación rápida.

- Si pulsa la tecla “Exit”: hará la grabación rápida y obviará los

eventos temporizados que se encontrara en conflicto. De todas formas, en el momento del evento temporizado se vuelve a preguntar al usuario si quiere realizar el evento programado. En caso de no responder, continuaría con la grabación rápida. Para detener una grabación manualmente antes de la finalización de la duración programada, pulse la tecla [Stop]. Una nueva ventana será mostrada para pedir confirmación del final manual de grabación (OSD 16). Si pulsa la tecla [Rec] seguirá con la grabación. Pulse la tecla [Stop] de nuevo para finalizar la grabación de forma manual antes del final de la duración programada.

2.22. TIME SHIFT*

Si usted está viendo un programa y desea detenerlo, para continuar viéndolo después, presione la tecla [

►

] en el mando a distancia. Una ventana será mostrada para pedir confirmación del inicio de Time Shift (OSD 17). Pulse [EXIT] para cancelar el inicio del timeshift. Confirme de nuevo con la

tecla [

►

] y el timeshift empezará. El programa se detendrá y se irá almacenando en el disco duro de su receptor. El OSD le mostrará el tiempo desde que se ha activado la función (OSD

18). Cuando desee continuar, ariete el botón [

►

] de nuevo. Como la información se encuentra en su disco duro, tiene disponible las funciones de avance y retroceso rápido.

Apretando el botón [

■

] o [

■

] varias veces puede ajustar

OPERACIONES BASICAS

OSD 15

OSD 16

OSD 17

OSD 18

Español

PAG.

rev 1.2

la velocidad de avance. Opciones: 2x, 4x y 8x. También puede pulsar las teclas [ ] para hacer un salto hacia atrás / adelante. Para abandonar la función Time Shift, pulse la tecla [Stop] para igualar la diferencia de tiempo de reproducción con la real. Al pulsar nuevamente la tecla [Stop], una ventana será mostrada para pedir confirmación del final de Time Shift (OSD 19). Si

pulsa la tecla [

►

] seguirá en modo Time Shift. Pulse la tecla

[Stop] de nuevo para abandonar el Time Shift.

2.23. GOTO*

En una reproducción en curso, pulse la tecla [GoTo] para ir a un punto en concreto de la reproducción. Al pulsar esta tecla, se muestra una ventana donde podrá introducir, mediante los números del mando a distancia, la hora: minuto: segundo concreta (OSD 20). Si el valor introducido es superior al límite de la reproducción, una ventana de error será mostrada.

* Esta función solamente está disponible en modelos con funcionalidad PVR ready

OPERACIONES BASICAS

OSD 20

OSD 19

PAG.

Español

rev 1.2

3. MENÚ CANAL

Pulse la tecla [Menú] del mando a distancia para entrar en el menú principal (OSD 21).

1. Pulse las flechas del mando a distancia [ ] para seleccionar la opción Canal.

2. Pulse [OK] para entrar en el submenú Canal En el submenú canal (OSD 22):

3. Pulse las teclas [

] del mando a distancia para

seleccionar las diferentes opciones del menú.

4. Pulse [OK] para entrar en la opción del submenú elegida.

- Lista Canales TV

- Lista Canales Radio

- Configuración de Canales

- Listar nombres de Favoritos

- Borrar Todos los Canales

3.1. LISTA CANALES TV

Al entrar en este menú, aparece en pantalla una imagen como la mostrada en la imagen (OSD 23):

1. Puede mover la selección apretando las teclas del mando a distancia [ ] y pulsando [OK] pre-visualizará la imagen del programa de TV elegido, en la ventana situada a la derecha.

2. Pulse las teclas [Pup/ Pdw] para mostrar las siguientes páginas de canales.

3. Apretando las teclas del mando [ ] podrá cambiar de grupo de canales y el satélite que quiere mostrar.

4. Las teclas de colores ofrecen más funcionalidades para administrar la lista de canales.

5. Pulse [Menu] para salir del menú.

3.1.1. FAVORITOS

1. Pulse la tecla [Fav] para abrir la ventana de “Favoritos” (OSD

24).

2. Puede seleccionar entre 8 grupos de favoritos distintos mediante las teclas[ ]. Pulse [OK] para asignar el canal seleccionado a un grupo de favoritos.

3. Pulse [OK] otra vez para quitar el canal del grupo de favoritos.

4. Pulse la tecla [Exit] para volver a la lista de canales de TV. Los canales asignados a grupos de favoritos están indicados con un icono a continuación del nombre.

3.1.2. MOVER

1. Para mover / intercambiar canales: Al pulsar la tecla [Roja] verá una imagen como el OSD 25. Podrá mover o intercambiar la posición de los canales:

OSD 21

OSD 22

OSD 23

OSD 24

MENÚ CANAL

Español

PAG.

rev 1.2

- Mover:

- Pulse de nuevo la tecla [Roja] para mover los canales.

- Pulse [ ] para desplazarse por la lista y [OK] para seleccionar los canales que quiera mover. Aparecerá una marca al lado de los canales seleccionados.

- Pulse [ ] para desplazarse y la tecla [Roja] para confirmar la nueva posición de los canales.

- Intercambiar:

- Pulse la tecla [Verde] para intercambiar la posición del canal.

- Mueva el canal a la posición deseada mediante [

Pulse [OK] para confirmar la nueva posición.

3.1.3. ORDENAR

1. Pulse la tecla [Verde] para abrir la ventana para ordenar los canales (OSD 26). Pulse [ ] para seleccionar y [OK] para confirmar la elección.

2. Las posibilidades de ordenación son:

- Nombre (A-Z): Aparecen en orden alfabético, ignorando los

símbolos.

- Nombre (Z-A): Aparecen en orden alfabético, ignorando los

símbolos.

- FTA/CAS: Ordena los canales en secuencia de libres y codi-

ficados. Los canales gratuitos aparecen primero en la lista de canales y los canales codificados aparecen a continuación.

- Bloquear: Los canales que no están bloqueados aparecen pri-

mero en la lista de canales y los canales bloqueados aparecen a continuación.

- Defecto: carga los canales en el orden por defecto.

3.1.4. EDITAR CANALES

1. Para editar un canal, pulse la tecla [Amarilla]. Aparecerá una ventana donde se pedirá la contraseña del equipo. Por defecto el código es “0000”.

2. Dentro del menú editar (OSD 27), podrá borrar, omitir, bloquear y editar el canal.

3. Pulse [Exit] para salir del menú. Aparecerá entonces un mensaje para confirmar si desea guardar los cambios.

3.1.4.1 BORRAR

Para borrar uno o más canales de su lista, pulse la tecla [Roja] dentro del menú “Editar Lista de canales” sobre el canal que se desee eliminar.

Aparece una confirmación para borrar un canal o borrar todos los canales de la lista (OSD 28):

- Confirme pulsando la tecla [Roja] para seleccionar los canales

OSD 25

OSD 26

OSD 27

OSD 28

MENÚ CANAL

PAG.

Español

rev 1.2

uno a uno. Sólo se borrarán los canales seleccionados.

- Confirme pulsando la tecla [Verde] para seleccionar todos los canales. Le aparecerá una marca después del nombre del canal (OSD

29). Los canales marcados se borrarán una vez se confirme el guardar los cambios cuando salga de este menú.

3.1.4.2 OMITIR

Para omitir uno o más canales de su lista, pulse la tecla [Verde] dentro del menú “Editar Lista de canales” sobre el canal que se desee omitir. Le aparecerá una marca después del nombre del canal (OSD 30). Los canales marcados, serán omitidos cuando cambie de canal en el modo TV. Los canales marcados se omitirán una vez se confirme el guardar los cambios cuando salga de este menú.

3.1.4.3 BLOQUEAR

Para bloquear uno o más canales de su lista, pulse la tecla [Amarilla] dentro del menú “Editar Lista de canales” sobre el canal que se desee bloquear. Le aparecerá una marca después del nombre del canal (OSD 31). La próxima vez que desee entrar en ese canal tendrá que introducir una contraseña para poder visualizarlo. Los canales marcados se bloquearán una vez se confirme el guardar los cambios cuando salga de este menú.

3.1.4.4 EDITAR

Pulsando la tecla [Azul] en la ventana de editar canales, otra nueva ventana se abrirá dando a elegir dos opciones (OSD

32):

1. Editar el canal actual: Pulse la tecla [Roja] para editar el canal actual (OSD 33).

- Seleccione la opción “Nombre” para modificar el nombre del

canal.

- Los elementos PID de Video, audio y PCR también pueden

ser modificados introducir el nuevo valor.

- Después de haber modificado los datos, seleccione “Guardar”

y pulse [OK] para guardar los cambios y salir del modo de edición. Para salir del modo edición sin guardar los cambios, seleccione “Salir” y pulse [OK] sin guardar los cambios.

2. Crear: Pulse la tecla [Verde] para crear un nuevo canal (OSD

34).

- Seleccione la opción “Nombre” para añadir el nombre del

canal.

- Introduzca los nuevos valores de PID de Video, audio y PCR

para el nuevo canal.

OSD 32

OSD 33

OSD 34

OSD 29

OSD 30

OSD 31

MENÚ CANAL

Español

PAG.

rev 1.2

- Después de haber modificado los datos, seleccione “Guardar”

y pulse [OK] para guardar los cambios y salir del modo de edición. Para salir del modo edición sin guardar los cambios, seleccione “Salir” y pulse [OK] sin guardar los cambios.

3.1.5. BUSCAR

1. Pulse la tecla [Azul] para abrir la ventana de “Buscar” que observamos en la siguiente OSD 35. Utilice las teclas [

] para escribir los caracteres del nombre del canal.

Presione [OK] para confirmar los caracteres.

2. Después de escribir los caracteres, seleccione OK en la ventana y pulse [OK] en el mando a distancia.

3. Para salir de este menú pulse la tecla [Exit] y volverá a la lista de canales.

3.2. LISTA CANALES RADIO

Este menú (OSD 36) posee las mismas funciones que anteriormente se han descrito para el menú “Lista Canales Video” con la única particularidad que no existe información de video asociada a los canales. En la ventana se visualizará un logo fijo de Univers.

3.3. CONFIGURACIÓN DE CANALES

Al entrar en este menú, podrá ver en pantalla una imagen como OSD 37:

3.3.1 INICIAR EN CANAL

Pulse [OK] para entrar en la opción “Iniciar en canal” (OSD

38).

1. Si configura la opción “Arrancar en canal” a Encendido, podrá editar las dos siguientes opciones. En caso de dejar dicha opción en Apagado, las siguientes dos opciones no pueden ser editadas, y el receptor siempre se encenderá por el último canal en el que estaba antes de ser apagado.

2. Modo: le permite elegir si desea iniciar el decodificador con los canales de televisión o con los canales de radio.

3. En la opción “Canal de inicio” puede seleccionar el canal que desee sea mostrado cada vez que se encienda el receptor.

4. Pulse [Exit] para salir del menú.

3.3.2 CANALES DE INICIO

Pulse [OK] para entrar en la opción “Canales de Inicio” (OSD

39).

1. En esta opción puede elegir en los canales que son mostrados en el receptor cuando este es encendido. Se puede elegir entre “Todos”, “Libres” o “Codificado”.

MENÚ CANAL

OSD 35

OSD 36

OSD 37

OSD 38

PAG.

Español

rev 1.2

2. Si se eligen los canales libres, los canales codificados serán omitidos cuando se cambie mediante el mando con [CH+/-].

3. Pulse [Exit] para salir del menú.

3.4. LISTAR NOMBRE DE FAVORITOS

En este menú podrá renombrar los grupos de favoritos. Al pulsar [OK] sobre esta opción, se mostrará una pantalla similar a OSD 40. Para cambiar el nombre de los grupos de favoritos:

1. Pulse las teclas del mando a distancia [ ] para desplazarse por los diferentes grupos de favoritos.

2. Pulse la tecla [Ok] para editar el nombre del grupo de favoritos.

3. Una vez haya cambiado el nombre del grupo por uno de su elección, desplácese hasta la opción Ok y pulse [OK] (OSD

41).

4. Si el nombre ya es usado por otro grupo, aparece un mensaje de alerta para modificarlo.

5. Pulse [Exit] para salir de esta opción.

3.5. BORRAR TODO

Para borrar todos los canales:

1. Introduzca la contraseña del equipo. Por defecto el código es “0000”.

2. Si ha introducido correctamente la contraseña, se mostrará una segunda ventana solicitando confirmación (OSD 42).

3. Seleccione “Sí” para borrar todos los canales o “No” para cancelar y confirme pulsando [OK]

4. En el paso 2 como en el paso 3, puede cancelar la operación pulsando [Exit] sin guardar.

? PREGUNTAS FRECUENTES

P: Si por error he borrado todos los canales, ¿qué puedo hacer? R: Hay tres maneras para restaurarlo:

- Rehacer la búsqueda en el menú instalación.

- Utilizar la opción “Valores por Defecto” en el menú herramientas. Recuperará los canales pre-configurados de fábrica.

- Utilizar la opción del menú Herramientas “Actualizar software” “Backup USB”.

MENÚ CANAL

OSD 39

OSD 40

OSD 41

OSD 42

Español

PAG.

rev 1.2

INSTALACIÓN

4. INSTALACIÓN

Pulse la tecla [Menú] del mando a distancia para entrar en el menú principal (OSD 43).

1. Pulse las flechas del mando a distancia [ ] para seleccionar la opción Instalación.

2. Pulse [OK] para entrar en el submenú Instalación En el submenú Instalación (OSD 44):

3. Pulse las teclas del mando a distancia [

] para

desplazarnos por las diferentes opciones del menú.

4. Pulse [Ok] para entrar en la opción del submenú elegida.

- Buscar Canales de un Satélite

- Buscar Canales de VARIOS Satélites

- Buscar Canales de un TP

- Listado de Satélites

- Listado de TP

- Guía de Satélite

- Configuración Unicable

4.1. BUSCAR CANALES DE UN SATÉLITE

Al entrar en este menú, aparece una pantalla similar a OSD 45. Se pueden editar las siguientes opciones:

1. Satélite: utilice [ ] para cambiar de satélite o pulse [OK] para desplegar la lista de satélites disponibles.

2. Configuración LNB: Al seleccionar esta opción y pulsar [OK], accederá al menú de Configuración LNB (OSD 46). En este menú se puede modificar los siguientes aspectos:

- Tipo LNB: utilice [ ] para cambiar entre “Universal”,

“Standard”, “Usuario” o “Unicable”. Al pulsar [OK] aparecen las frecuencias que pueden ser editadas. Desplácese mediante [ ] a la frecuencia que quiera modificar y edítela directamente con [ ].

- 22K: utilice [ ] para “Encender” o “Apagar” el tono de

22KHz. Esta opción no se mostrará activa si en tipo de LNB se ha elegido “Universal”

- DISEqC1.0: utilice [ ] para cambiar las opciones

DISEqC 1.0

- DISEqC1.1: utilice [ ] para cambiar las opciones

DISEqC 1.1

- Posicionador: utilice [ ] para cambiar entre Apagado /

DISEqC 1.2 / GoToX. *

* Este receptor no permite mover motores

- Polaridad: utilice [

] para cambiar entre “Automático”,

“Horizontal” o “Vertical”.

- Toneburst: utilice [ ] para cambiar entre “Apagado” y

“Posición A” y “Posición B”. Una vez haya configurado el LNB pulse [Exit] para guardar los cambios y volver a la ventana anterior para seguir configurando la antena.

OSD 43

OSD 44

OSD 45

OSD 46

PAG.

Español

rev 1.2

INSTALACIÓN

3. DISEqC1.0: utilice [ ] para cambiar las opciones DISEqC 1.0

4. Índice de TP: utilice [ ] para seleccionar el TP deseado.

5. Solo FTA: utilice [ ] para buscar sólo canales libres o también canales codificados. Si selecciona “Si” sólo se buscarán los canales libres.

6. Búsqueda canal: utilice [

] para seleccionar el tipo de canales que quiera sintonizar con el receptor. “TV + Radio”, sólo canales “TV” o sólo canales “Radio”.

7. Modo Búsqueda: utilice [ ] para seleccionar entre “Preset Búsqueda”, “Auto Búsqueda” o “Búsqueda de red”. La “Preset Búsqueda” escanea una lista de satélites y frecuencias pre-definidas, mientras que la “Auto Búsqueda” realiza una búsqueda ciega de todas las frecuencias y configuraciones posibles. Si selecciona “Búsqueda de red”, al sintonizar el TP seleccionado se identificará la NIT (Network identification) y el receptor buscará automáticamente todos los TP de esta red.

8. Mueva la selección a la opción “Buscar” y pulse [Ok] para empezar la búsqueda. Las barras muestran el progreso de la búsqueda y los canales encontrados aparecen en una lista (OSD 47). Si en cualquier momento desea salir de este menú pulse la tecla [Exit]. Si ha hecho modificaciones sobre la configuración de LNB, aparecerá una pantalla pidiendo confirmación de guardar los cambios. Seleccione “Sí” para guardar o “No” para omitir los cambios.

4.2. BUSCAR CANALES DE VARIOS SATÉLITES

Al entrar en este menú, aparece una pantalla similar OSD 48:

1. Satélite: pulse [OK] para abrir la lista de satélites disponibles (OSD 49). Desplácese por dicha lista usando [ ] y marque / desmarque los satélites que le interesen pulsando la tecla [OK]. Una vez finalizada su selección, pulse [Exit] para cerrar la lista de satélites. En la parte inferior de la pantalla puede ver los satélites que están seleccionados (OSD 50). El receptor usará DISEqC1.0 / 1.1 / 1.2 y GoToX para buscar los satélites marcados y escanear los canales.

2. Solo FTA: utilice [ ] para buscar sólo canales libres o también canales codificados. Si selecciona “Si” sólo se buscarán los canales libres.

3. Búsqueda canal: utilice [ ] para seleccionar el tipo de canales que quiera sintonizar con el receptor. “TV + Radio”, sólo canales “TV” o sólo canales “Radio”.

4. Modo Búsqueda: utilice [ ] para seleccionar entre “Preset Búsqueda”, “Auto Búsqueda” o “Búsqueda de red”. La “Preset Búsqueda” escanea una lista de satélites y frecuencias pre-definidas, mientras que la “Auto Búsqueda” realiza una búsqueda ciega de todas las frecuencias y configuraciones posibles. Si selecciona “Búsqueda de red”, al sintonizar el TP

OSD 47

OSD 48

OSD 49

OSD 50

+ 280 hidden pages

Fte U7000 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
