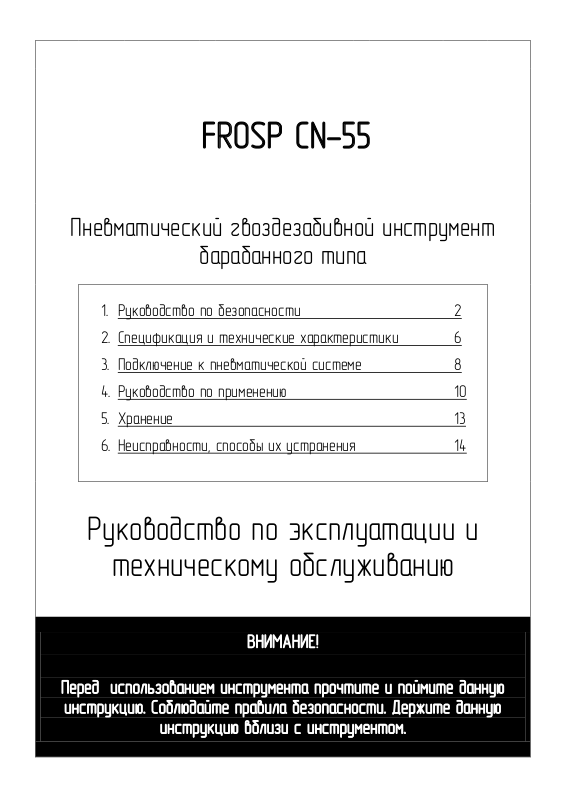

FROSP CN-55 User manual

FROSP CN-55

Пневматический гвоздезабивной инструмент

барабанного типа

1. Руководство по безопасности 2

2. Спецификация и технические характеристики 6

3. Подключение к пневматической системе 8

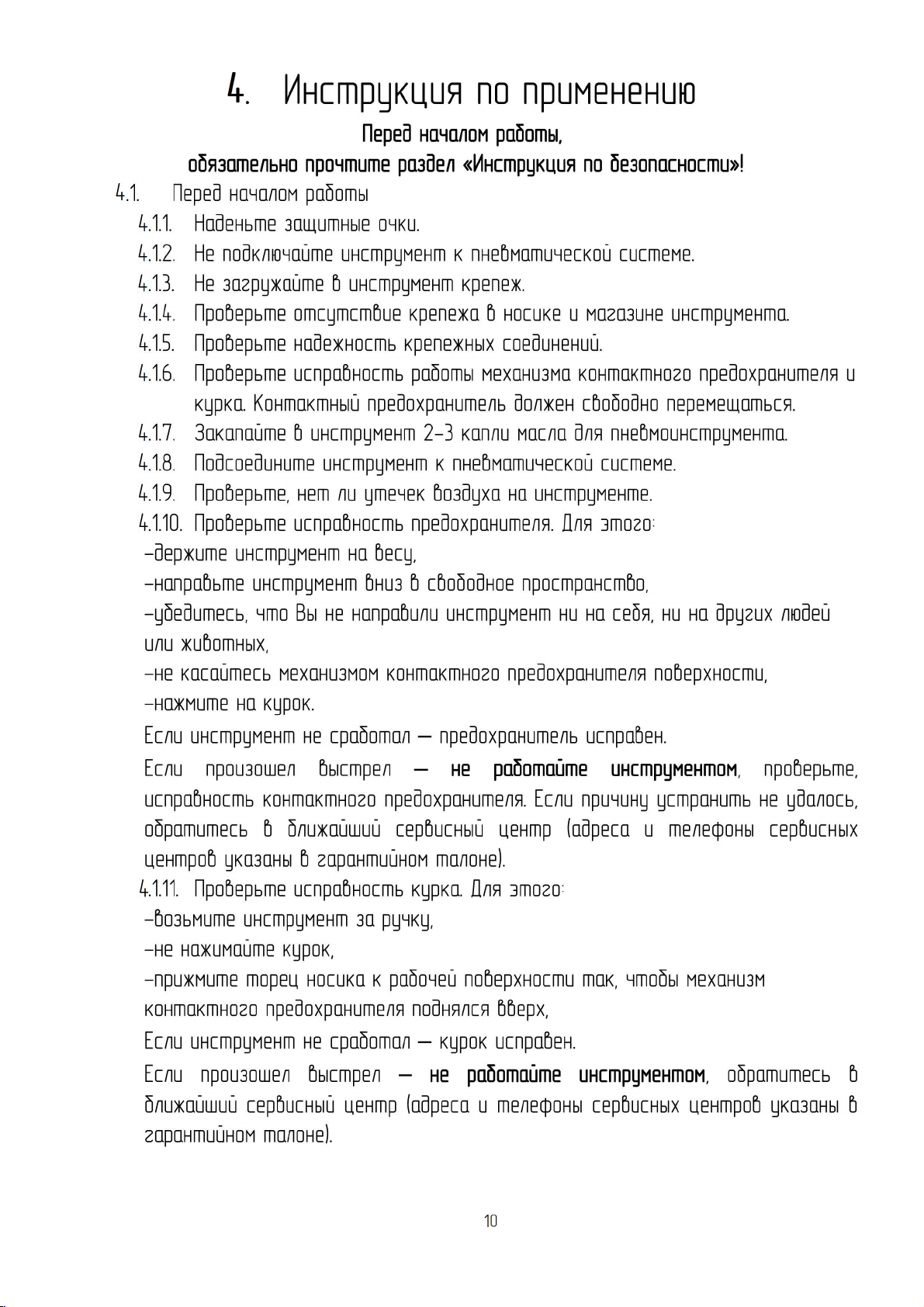

4. Руководство по применению 10

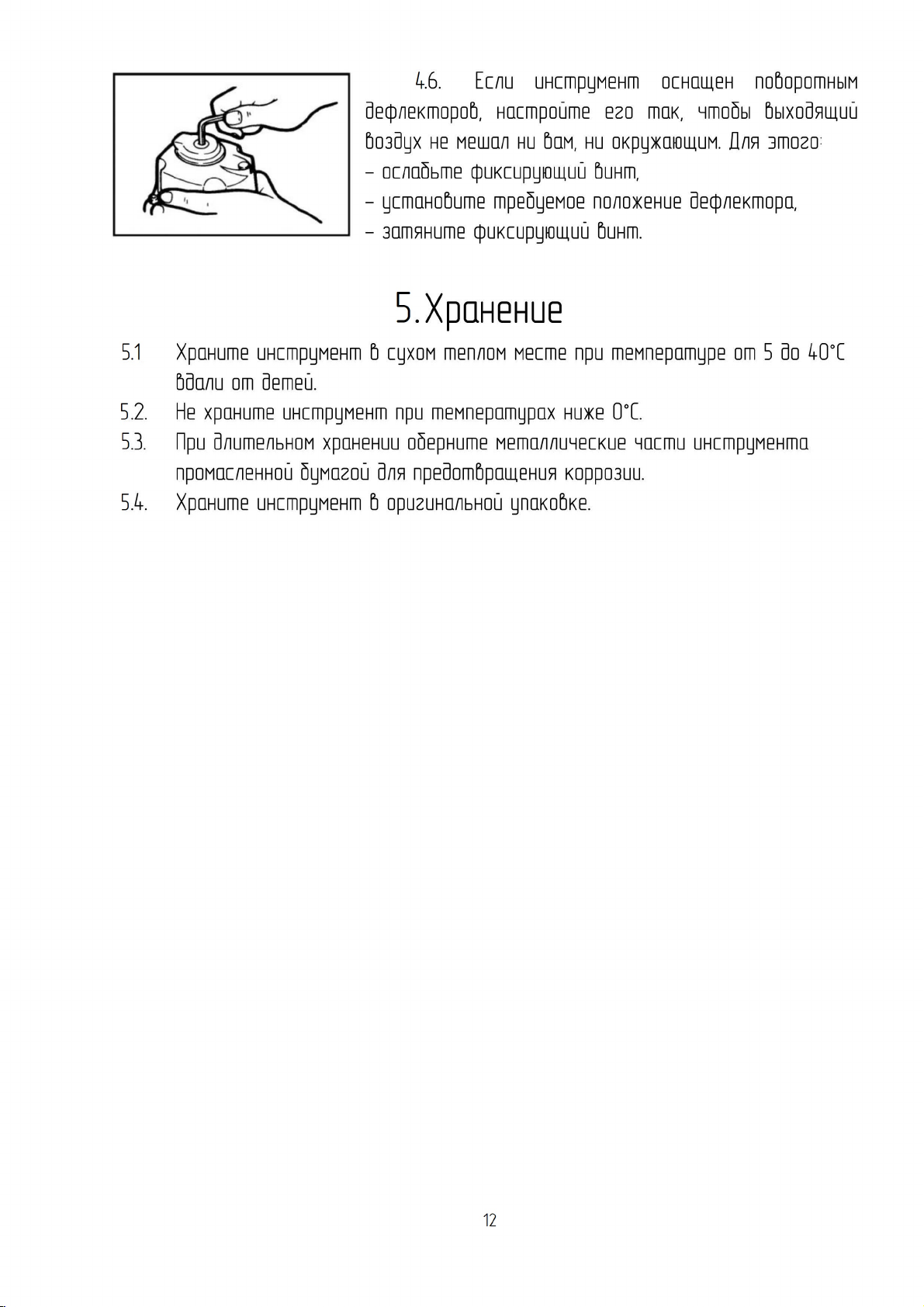

5. Хранение 13

6. Неисправности, способы их устранения 14

Руководство по эксплуатации и

техническому обслуживанию

ВНИМАНИЕ!

Перед использованием инструмента прочтите и поймите данную

инструкцию. Соблюдайте правила безопасности. Держите данную

инструкцию вблизи с инструментом.

1. Руководство по безопасности

ВО ИЗБЕЖАНИЕ ТЯЖКИХ ТЕЛЕСНЫХ ПОВРЕЖДЕНИЙ И МАТЕРИАЛЬНОГО

УЩЕРБА

перед использованием инструмента внимательно прочитайте и уясните

приведенные ниже требования "Инструкции по безопасности",

НЕСОБЛЮДЕНИЕ ПРЕДУПРЕЖДЕНИЙ МОЖЕТ ПРИВЕСТИ К СМЕРТИ ИЛИ

СЕРЬЕЗНОЙ ТРАВМЕ.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ИСПОЛЬЗОВАНИИ

ИНСТРУМЕНТА

РАБОТАТЬ В ЗАЩИТНЫХ ОЧКАХ
Во время работы с инструментом существует опасность повреждения
глаз. Во время выхода отработанного воздуха грязь (пыль, опилки и т.п.)
может попасть в глаза, или крепеж, отскочивший от поверхности, может
нанести вред/покалечить глаза. Поэтому, во время работы, всегда носите
защитные очки. Работодатель и работник должны быть уверенны, что очки
одеты. Защита для глаз должна соответствовать ГОСТ 12.4.011-89
«Средства защиты работающих», которая обеспечивает защиту, как с
профильной части, так и с фронтальной. Работодатель обязан обеспечить
всех работающих средствами защиты глаз (защитными очками).

РАБОТАТЬ В ЗАЩИТНЫХ НАУШНИКАХ
Защита органов слуха должна использоваться в случаях, когда рабочая
обстановка создает шум, превышающий максимально допустимый уровень,
во избежание их повреждения. Работодатель должен быть уверен, что его
сотрудник, а также другие люди, находящиеся в зоне повышенного уровня
шума, имеют и используют защитные средства органов слуха во время
работы.

НЕ ИСПОЛЬЗУЙТЕ ДРУГИЕ ГАЗЫ, КРОМЕ ВОЗДУХА
Данный инструмент спроектирован для работы только на сжатом воздухе.
Не подключайте инструмент к источникам, в которых давление сжатого
воздуха превышает максимально допустимое для данного инструмента. Не
подключайте инструмент к источникам, наполненным воспламеняемыми
газами (кислород, ацетилен, и т.д.), существует опасность воспламенения и
взрыва.

2

РАБОТАЙТЕ НА МИНИМАЛЬНОМ ТРЕБУЕМОМ ДАВЛЕНИИ

P<0.83 МПа

(8,3бар)

Данный инструмент спроектирован для работы на давлении сжатого
воздуха от 0,49 МПа до 0,83 МПа (4,9-8,3 бар). Давление должно
использовать инструмент при давлении сжатого воздуха более 0,83 МПа
(8,3 бар). Никогда не подключайте инструмент к источнику с давлением
сжатого воздуха 1,2 МПа (12 бар.), это может вызвать взрыв и нанести
тяжкий вред здоровью или даже смерть.

НЕ ИСПОЛЬЗУЙТЕ ИНСТРУМЕНТ РЯДОМ С ВЗРЫВООПАСНЫМИ И

ЛЕГКОВОСПЛАМЕНЯЕМЫМИ ВЕЩЕСТВАМИ
Запрещается использовать инструмент рядом с взрывоопасными и
легковоспламеняемыми веществами (растворитель, бензин и т.п.).
Существует опасность затягивания компрессором паров взрывоопасных и
легковоспламеняемых веществ и попадания в инструмент, что в
дальнейшем может привести к возгоранию и взрыву.

НЕ ИСПОЛЬЗУЙТЕ ИНСТРУМЕНТ ПРИ ТЕМПЕРАТУРЕ ОКРУЖАЮЩЕЙ СРЕДЫ

НИЖЕ +5°С
Запрещается использовать инструмент при температуре окружающей
среды ниже +5°С, так как при низких температурах снижается
эластичность резинотехнических изделий. Уплотнение не обеспечивается,
снижается ударная сила, амортизатор разрушается значительно быстрее.

ИСПОЛЬЗУЙТЕ РЕКОМЕНДУЕМЫЕ ФИТИНГИ
Соединительная арматура, установленная на инструмент, не должна
сохранять давление воздуха при отсоединении от источника. При
использовании неправильного фитинга в инструменте может сохраняться
достаточное давление воздуха даже после отключения от источника, что
может стать причиной непроизвольного выстрела крепежом, в результате
которого возможно нанести травму себе или окружающим.

ОТКЛЮЧАЙТЕ ИНСТРУМЕНТ ОТ ПНЕВМАТИЧЕСКОЙ СИСТЕМЫ, ЕСЛИ ОН НЕ

ИСПОЛЬЗУЕТСЯ.
Инструмент должен быть отключен от источника сжатого воздуха и
разряжен после завершения работы или приостановке работ, а также при
перемещении с одного рабочего места на другое. Отключите инструмент
от пневматической системы и извлеките из него весь крепеж перед
разборкой, ремонтом или изъятием застрявшего крепежа.

3

ИСПОЛЬЗУЙТЕ ТОЛЬКО РЕКОМЕНДУЕМЫЙ КРЕПЕЖ
Использование не соответствующего крепежа приведет к поломке
инструмента, а также может привести к серьезным травмам и/или
смерти.

ПРОВЕРЯЙТЕ НАДЕЖНОСТЬ КРЕПЕЖНЫХ СОЕДИНЕНИЙ
Потерянные или неверно установленные крепежные соединения могут
повлечь за собой поломку или нанести вред работнику во время работы.
Всегда проверяйте соответствие и надежность крепежных соединений
(винтов, болтов, гаек, штифтов, стопорных колец и т.п.).

НЕ НАЖИМАЙТЕ НА СПУСКОВОЙ КРЮЧОК, ДО ТОГО КАК ВЫ ПРИСТУПИТЕ К

РАБОТЕ
В то время когда инструмент уже подсоединен к источнику сжатого
воздуха, не нажимайте на курок, до того как Вы приступите к работе. При
переходе с одного места работы на другое не нажимайте на курок,
существует опасность нанесения вреда себе и окружающим.

НИКОГДА НЕ НАПРАВЛЯЙТЕ ИНСТРУМЕНТ НИ НА СЕБЯ, НИ НА ДРУГИХ ЛЮДЕЙ

ИЛИ ЖИВОТНЫХ
При направлении инструмента на людей или животных, может произойти
непроизвольный выстрел, что приведет к серьезным травмам и/или
смерти.

ПЛОТНО ПРИЖИМАЙТЕ ПРЕДОХРАНИТЕЛЬ К ПОВЕРХНОСТИ
Не плотно прижатый предохранитель, находящийся на носу инструмента,
может повлечь вылет крепежа, что может привести к серьезным травмам
и/или смерти.

БЕРЕГИТЕ РУКИ И ТЕЛО
При зарядке и использовании инструмента, никогда не помещайте руки или
другие части тела в зону вылета крепежа. Непроизвольный выстрел может
привести к серьезным травмам рук и тела и/или смерти.

НЕ ЗАБИВАЙТЕ КРЕПЕЖ БЛИЗКО К УГЛУ ПОВЕРХНОСТИ, А ТАКЖЕ В ТОНКИЕ

ПОВЕРХНОСТИ
Рабочая поверхность может отколоться, в результате чего, вылетевший
крепеж может привести к серьезным травмам и/или смерти.

НЕ ЗАБИВАЙТЕ КРЕПЕЖ ПОВЕРХ ДРУГОГО КРЕПЕЖА
Забивание крепежа поверх другого крепежа может нанести Вам и/или
окружающим серьезные травмы и/или смерть, путем отскока/откола
крепежа.

4

ИЗЪЯТИЕ КРЕПЕЖА ПОСЛЕ ЗАВЕРШЕНИЯ РАБОТЫ
После завершения работы, если в магазине остался крепеж, инструмент
нужно держать осторожно. Во избежание непроизвольного выстрела,
отсоедините инструмент от источника сжатого воздуха, затем извлеките
из магазина инструмента оставшийся крепеж.

ПРОВЕРЯЙТЕ ИСПРАВНОСТЬ РАБОТЫ КОНТАКТНОГО МЕХАНИЗМА

ПРЕДОХРАНИТЕЛЯ
При частом использовании инструмента в автоматическом режиме,
проверяйте исправность работы контактного механизма предохранителя.
Не используйте инструмент, если контактный механизм неисправен.

ИСПОЛЬЗОВАНИЕ ИНСТРУМЕНТА НА УЛИЦЕ И НА ВЫСОТЕ
При перекрытии кровли или схожих поверхностей, начинайте работу с
нижней части поверхности и постепенно переходите выше. Крепление
сверху вниз опасно, т.к. Вы можете оступиться и упасть. При работе на
высоте зафиксируйте шланг, как показано на рисунке.

НИКОГДА НЕ ИСПОЛЬЗУЙТЕ ИНСТРУМЕНТ, ЕСЛИ КАКАЯ-ЛИБО ИЗ ЧАСТЕЙ

ИНСТРУМЕНТА (КУРОК, КОНТАКТНАЯ ЧАСТЬ), НАЖАТА

НИКОГДА НЕ ПРИВОДИТЕ ИНСТРУМЕНТ В ДЕЙСТВИЕ В ПУСТОЕ ПРОСТРАНСТВО

НЕ РАБОТАЙТЕ ИНСТРУМЕНТОМ, ЕСЛИ ОН НЕ ЗАРЯЖЕН КРЕПЕЖОМ

НЕ ИГРАЙТЕСЬ ИНСТРУМЕНТОМ

НЕ РАБОТАЙТЕ ИНСТРУМЕНТОМ, ЕСЛИ ХОТЯ БЫ ОДНА ДЕТАЛЬ НЕ ИСПРАВНА

БЕРЕГИТЕ ИНСТРУМЕНТ

Примите к сведению следующие основные положения безопасности в

дополнение к вышеуказанной инструкции:

• Не забивайте крепёж поверх другого крепежа, так как крепёж может
отскочить рикошетом и причинить травму или смерть.

•Не используйте инструмент как молоток.

• Переносите инструмент вручную, не тяните инструмент за шланг.

• Инструмент должен использоваться по назначению.

• Рекомендуемая температура окружающей среды при использовании
инструмента должна составлять от +15°С до +30°С.

• Храните инструмент в сухом месте вдали от детей.

• Не пользуйтесь инструментом без ярлыка безопасности.

• Не усовершенствуйте инструмент.

5

2. Спецификация и технические характеристики

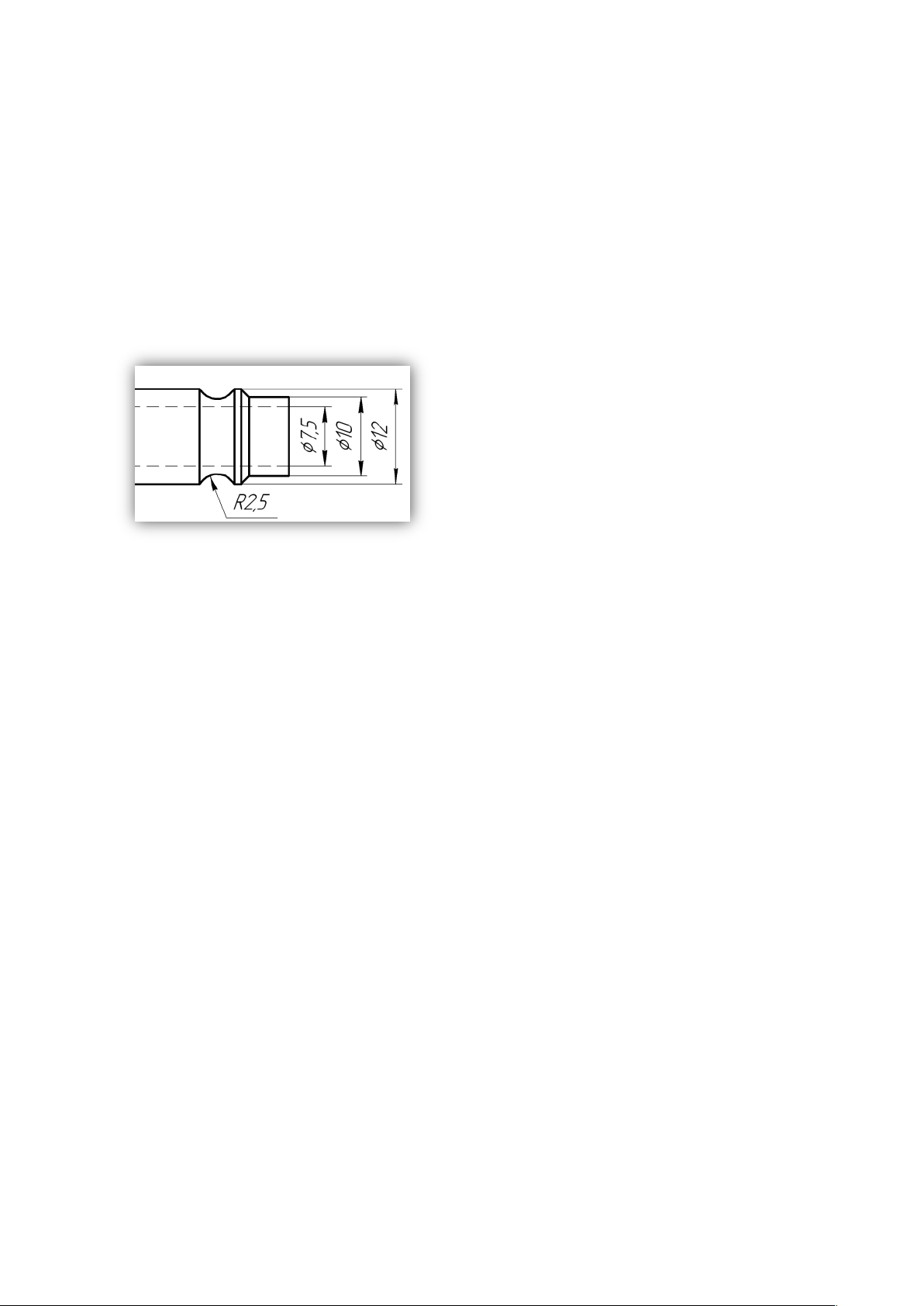

Рисунок 1 - Фитинг

Все инструменты прошли обязательную сертификацию и имеют

сертификаты соответствия.

Установленные фитинги быстроразъемного соединения (БРС) не задерживает
воздух внутри инструмента при отключении от пневматической системы, тем самым
соответствует требованиям технике безопасности.

Присоединительные размеры фитинга приведены на рисунке 1.

6

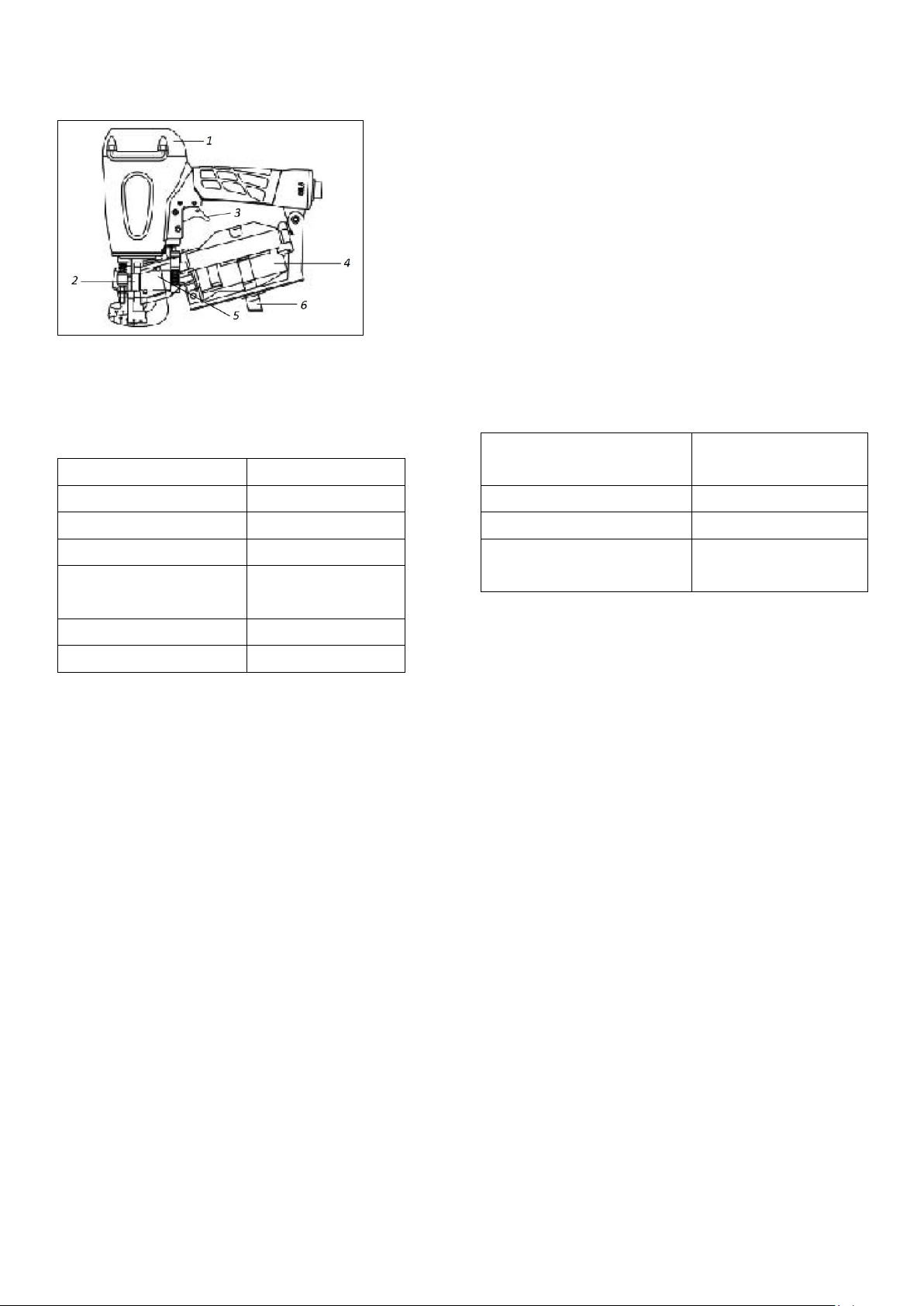

ОСНОВНЫЕ ЭЛЕМЕНТЫ ИНСТРУМЕНТА CN-55

Высота

Ширина

Длина

Масса

Диапазон рабочего
давления

Емкость магазина

Вид крепежа

Гвоздь

барабанный

Угол наклона крепежа

15°

Длина крепежа

Диаметр стержня
крепежа, не более

1 - Крышка

2 - Носик

3 - Курок

4 - Магазин

5 - Дверца

6 - Упор

ОСНОВНЫЕ ПОКАЗАТЕЛИ
ИНСТРУМЕНТА

C

N-55

283 мм
131 мм
270 мм
2,7 кг
0,49-0.83 МПа
(4,9-8,3 бар)

300-400 гвоздей

КОМПЛЕКТ ПОСТАВКИ

Инструмент CN-55
Фитинг (рис.1)
Комплект ключей
Руководство
Защитные очки

РЕКОМЕНДУЕМЫЙ КРЕПЕЖ

25-57 мм

2,1-2,3 мм

1 шт.
1 шт.
1 шт.

1 øò.

1 шт.

НАЗНАЧЕНИЕ
Различные кровельные работы, в том числе монтаж мягкой кровли. Возможно соединение
различных элементов и деталей, изготовленных из древесины.

7

3. Подключение к пневматической системе

P<0.83 МПа

(8,3 бар)

НЕ ИСПОЛЬЗУЙТЕ ДРУГИЕ ГАЗЫ, КРОМЕ ВОЗДУХА
Данный инструмент спроектирован для работы только на сжатом воздухе.
Не подключайте инструмент к источникам, в которых давление сжатого
воздуха превышает максимально допустимое для данного инструмента. Не
подключайте инструмент к источникам, наполненным воспламеняемыми
газами (кислород, ацетилен, и т.д.), существует опасность воспламенения и
взрыва.

РАБОТАЙТЕ НА МИНИМАЛЬНОМ ТРЕБУЕМОМ ДАВЛЕНИИ

Данный инструмент спроектирован для работы на давлении сжатого
воздуха от 0,49 МПа до 0,83 МПа (4,9-8,3 бар). Давление должно
выставляться согласно типу работ и используемому крепежу. Запрещается
использовать инструмент при давлении сжатого воздуха более 0,83 МПа
(8,3 бар). Никогда не подключайте инструмент к источнику с давлением
сжатого воздуха 1,2 МПа (12 бар.), это может вызвать взрыв и нанести
тяжкий вред здоровья или даже смерть.

НЕ ИСПОЛЬЗУЙТЕ ИНСТРУМЕНТ РЯДОМ С ВЗРЫВООПАСНЫМИ И
ЛЕГКОВОСПЛАМЕНЯЕМЫМИ ВЕЩЕСТВАМИ
Запрещается использовать инструмент рядом с взрывоопасными и
легковоспламеняемыми веществами (растворитель, бензин и т.п.).
Существует опасность затягивания компрессором паров взрывоопасных и
легковоспламеняемых веществ и попадания в инструмент, что в
дальнейшем может привести к возгоранию и взрыву.

ИСПОЛЬЗУЙТЕ РЕКОМЕНДУЕМЫЕ ФИТИНГИ
Соединительная арматура, установленная на инструмент, не должна
сохранять давление воздуха при отсоединении от источника. При
использовании неправильного фитинга в инструменте может сохраняться
достаточное давление воздуха даже после отключения от источника, что
может стать причиной непроизвольного выстрела крепежом, в результате
которого возможно нанести травму себе или окружающим.

8

ОТКЛЮЧАЙТЕ ИНСТРУМЕНТ ОТ ПНЕВМАТИЧЕСКОЙ СИСТЕМЫ, ЕСЛИ ОН НЕ
ИСПОЛЬЗУЕТСЯ.
Инструмент должен быть отключен от источника сжатого воздуха и
разряжен после завершения работы или приостановке работ, а также при
перемещении с одного рабочего места на другое. Отключите инструмент
от пневматической системы и извлеките из него весь крепеж перед
разборкой, ремонтом или изъятием застрявшего крепежа.

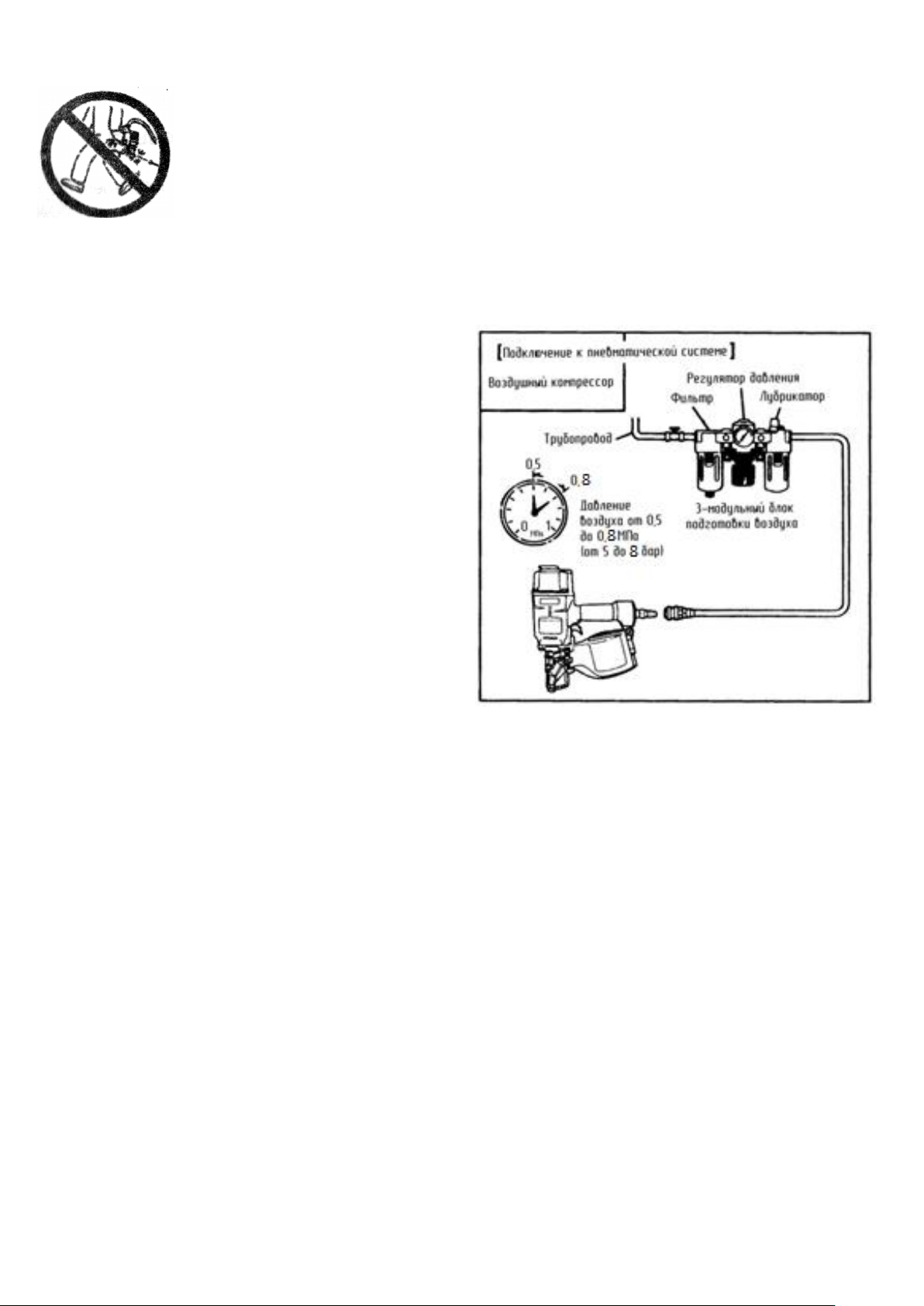

Используйте блок подготовки для
обеспечения требуемого качества
воздуха, подаваемого в инструмент.

Блок подготовки должен состоять из
следующих модулей:

- Фильтр – помогает
минимизировать попадание в инструмент
грязи, воды посторонних частиц.

- Регулятор давления –
предназначен для регулировки
необходимого давления сжатого воздуха,
подаваемого в инструмент.

- Лубрикатор (маслораспылитель) – предназначен для смазки инструмента, путем
дозированной подачи масла в воздух.

Примечание: Максимальная длина шланга, установленного после блока подготовки,
не должна превышать 5 метров. В противном случае эффективность работы
лубрикатора будет снижена, и инструмент не будет получать необходимое количество
смазки.

Если блок подготовки воздуха недоступен или не используется, добавляйте 2-3
капли масла каждые 50-100 выстрелов через отверстие в фитинге.

9

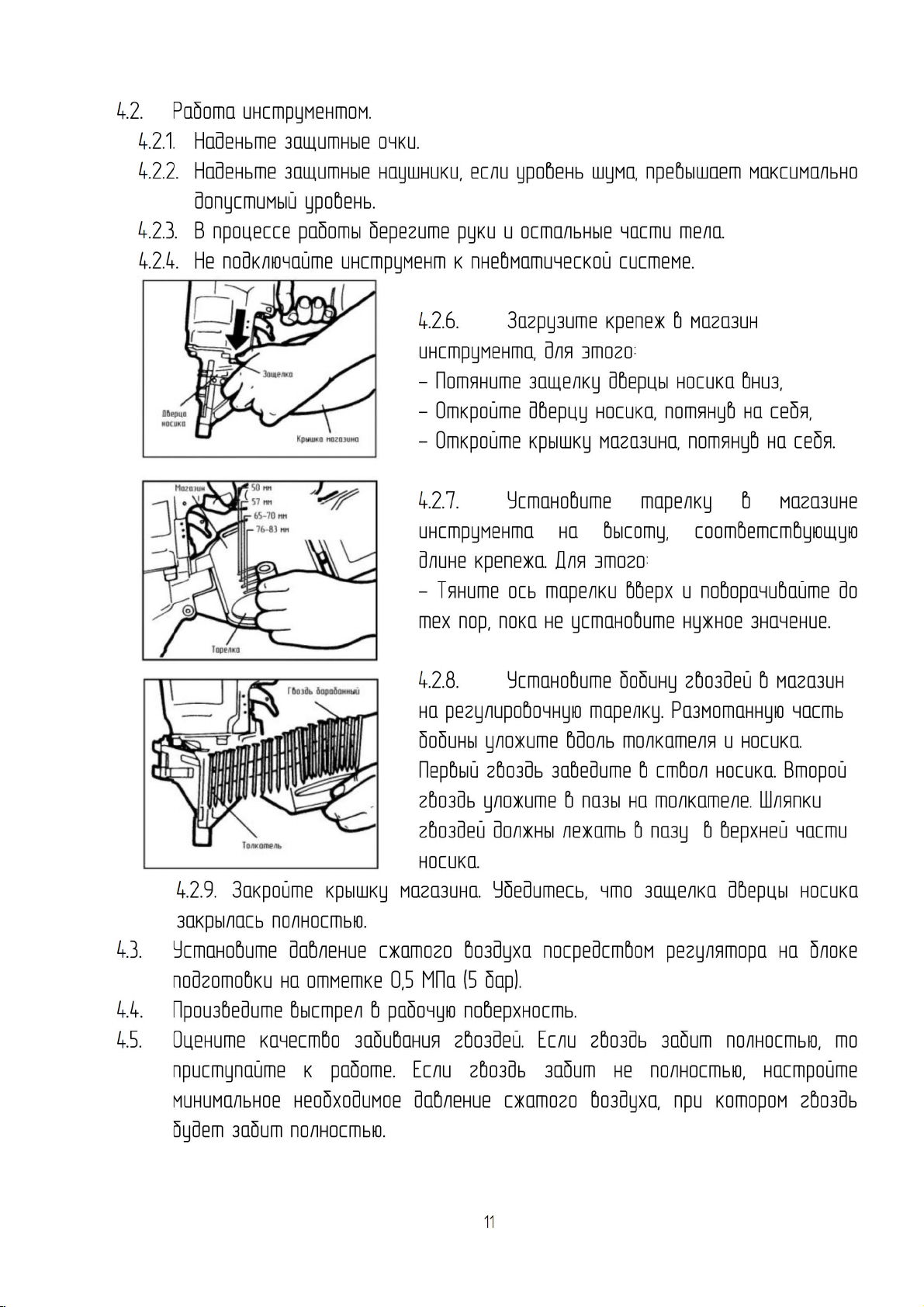

6. Неисправности, способы их устранения

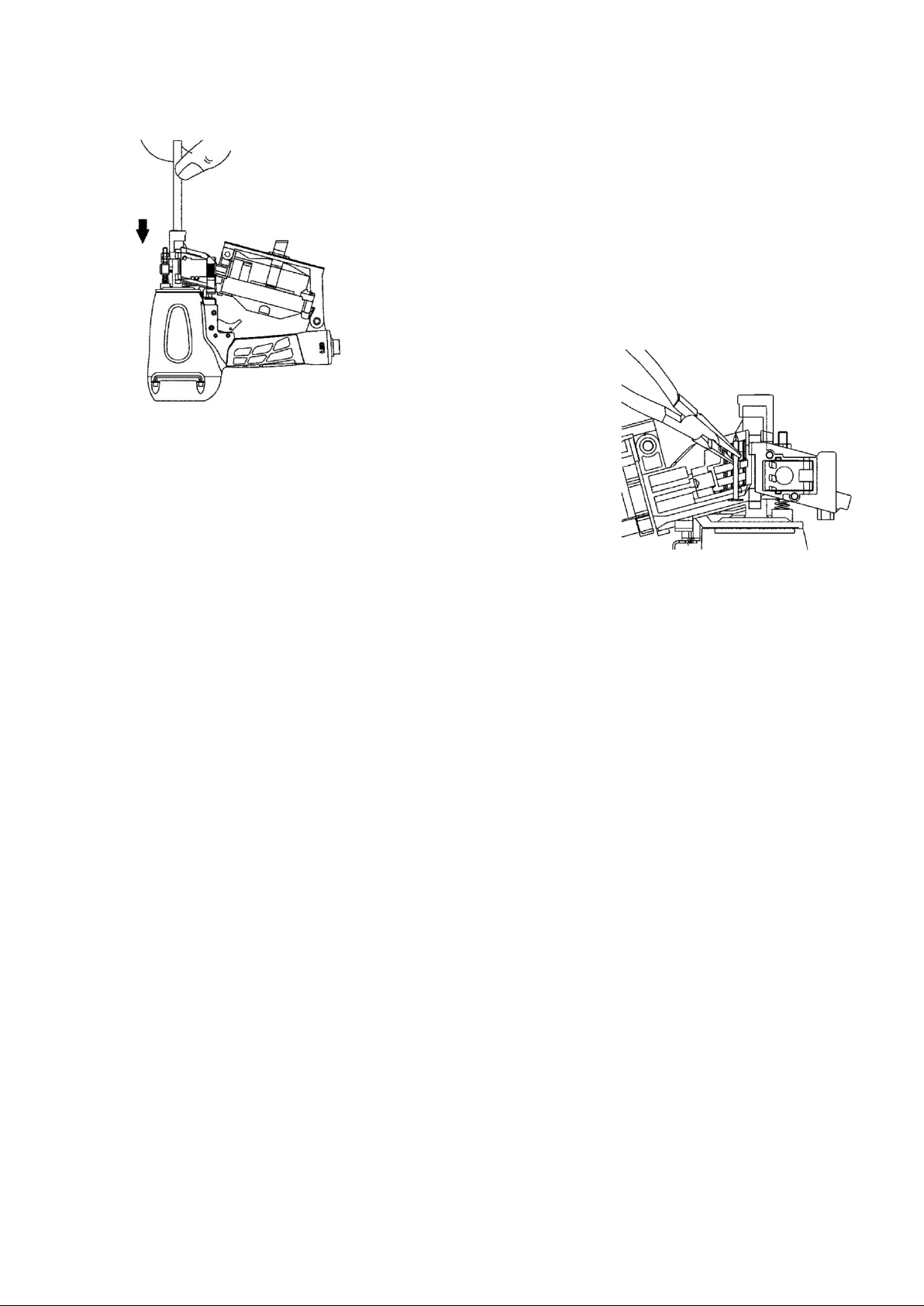

6.1. В случае заклинивания инструмента,

которое может произойти при не правильной
эксплуатации или при использовании некачественного
крепежа, следует:

- Отсоедините инструмент от источника сжатого
воздуха.

- Откройте дверцу магазина.

- Удалите возможный

посторонний мусор.

- Аккуратно удалите
заклинивший крепёж. В случае необходимости
воспользуйтесь круглогубцами, плоскогубцами,
отвёрткой.

6.2. Не используйте в работе инструмент,

пропускающий где-либо воздух, а также
неисправный инструмент по каким-либо другим причинам.

6.3. Не разбирайте инструмент самостоятельно! Вы можете причинить себе или

окружающим тяжкий вред здоровью и/или смерть.

6.4. Самостоятельная разборка и/или ремонт в гарантийный период лишат Вас

права на бесплатный ремонт!

13

Устранение возможных неполадок.

Неисправность

Возможная причина

Меры устранения

Пропуск воздуха в
клапане курка.
Пропуск воздуха между
корпусом и носиком.

- Изношено уплотнительное кольцо в
клапане курка.

- Ослабли винты сопрягаемые носик с
корпусом.

- Изношена уплотнительная прокладка
между корпусом и носиком.

- Замените уплотнительное
кольцо.

- Затяните винты.

- Замените уплотнительную

прокладку.

Инструмент работает, но
гвозди не забиваются

- Возможное заклинивание крепежа.

- Неисправен механизм подачи.

- Использование не рекомендованного
крепежа.

-Устраните заклинивание.

- Очистите и смажьте

механизм подачи. Используйте
только рекомендуемое масло
для пневмоинструмента!

- Используйте только
рекомендованный крепеж!

Слабое забивание.
Медленный перезаряд
крепежа.

- Недостаточное давление сжатого
воздуха.

- Неисправен механизм подачи.

- Изношены места уплотнений.

- Увеличьте давление в

пределах допустимого (не
более 0,83 МПа (5-8 бар))

- Свяжитесь с сервисным
центром.

Гвозди забиваются
слишком глубоко

- Высокое давление сжатого воздуха.

- Отрегулируйте давление

воздуха.

Подача гвоздей
происходит с перерывами
или пропусками

- Использование не рекомендованного
крепежа.

- Неисправен механизм подачи.

- Изношены места уплотнений.

- Используйте только

рекомендованный крепеж

- Почистите и смажьте
механизм подачи. Используйте
только рекомендуемое масло
для пневмоинструмента.

- Свяжитесь с сервисным
центром.

Застрявший или забитый
гвоздь изогнулся

- Использование не рекомендованного
крепежа.

- Неисправен механизм подачи.

- Носик изношен.

- Используйте только

рекомендованный крепеж

- Свяжитесь с сервисным
центром.

Самостоятельная разборка и/или ремонт в гарантийный период лишат Вас права

на бесплатный ремонт!

14

7. Гарантийные обязательства

1. Предприятие-изготовитель гарантирует нормальную работу шпилькозабивного
пистолета в течение 12 месяцев со дня продажи его при соблюдении правил
эксплуатации и ухода, предусмотренных настоящим руководством.

2. При обнаружении открытых производственных дефектов инструмента, потребителю
следует обратиться в магазин, продавший инструмент.

3. В течение гарантийного срока неисправности, не вызванные нарушением правил
эксплуатации, устраняются бесплатно.

4. При отсутствии на гарантийных талонах даты продажи заверенной печатью
магазина, срок гарантии исчисляется с даты выпуска изделия.

5. Все претензии по качеству будут рассмотрены только после проверки изделия в
сервисном центре.

6. На расходные материалы гарантия не распространяется.

Магазин имеет право отказа от бесплатного гарантийного ремонта в следующих
случаях:

• При отсутствии паспорта изделия (руководства), гарантийного талона.

• При использовании изделия не по назначению или с нарушениями правил

эксплуатации (см. инструкцию по эксплуатации).

• При наличии механических повреждений (трещины, сколы, следы ударов и падений,
деформации корпуса или любых элементов конструкции).

• При наличии внутри изделия посторонних предметов.

• При наличии признаков самостоятельного ремонта.

• При наличии изменений конструкции.

• Загрязнение изделия, как внутреннее, так и внешнее, ржавчина и т.д.

• Обнаружения дефектов, являющихся результатом неправильной или небрежной

эксплуатации, транспортировки, хранения, или являющихся следствием
несоблюдения режима питания, работы без смазки, стихийного бедствия, аварии и
т.п.

• Дефект - результат естественного износа.

- Гарантия не распространяется на расходные материалы, навесное
оборудование и сменные насадки, а также любые другие части изделия, имеющие
естественный ограниченный срок службы (бойки, ударники, резиновые втулки,
кольца è äð.).

- Условия гарантии не предусматривают профилактику и чистку изделия.

Транспортные расходы не входят в объем гарантийного обслуживания.

15

ИНФОРМАЦИЯ О ПРОИЗВОДИТЕЛЕ

Производитель – FROSP INDUSTRIAL

256-5 CНUNGSНAN ROAD, HSINCНU COUNTRY 30281 CНUPEI, ТАЙВАНЬ

Официальный дилер в РФ - ООО

email: [email protected]

ñàéò: pnevmoteh.ru

Официальный дилер в Беларуси - ООО "Пневмотехцентр"

Телефон горячей линии сервисного центра:

CO., LTD

email: [email protected]

ГК "ТехМаш"

email: [email protected]

ñàéò: pnevmoteh.by

8-800-100-09-68 (ÐÔ)

8-017-302-78-87 (Беларусь)

в сети Интернет по адресу:

Èëè

www.pnevmoteh.ru

www.pnevmoteh.by

16

ВИЛЬВ  А

 ! ,        .



ITEM



MODEL

 

SERIAL NUMBER

 

ISSUE DATE

 

 
 

 


        :

____________________

( )

    :

____________________

( )

 №
 
(,  
 )

   


  

 

  № 1

   FROSP

 

( , , ) ()

  № 1

   FROSP

 , 

..

   

 “ИИИИИИИ”ИИИИИИИИИИИИИИИИИИИ20ИИИ. ИИИИИИИИИИИИИИИИИИ

  

   

  № 2

   FROSP

 №
 
(,  
 )

   


  

 

  № 2

   FROSP

 

( , , ) ()

 , 

..

   

 “ИИИИИИИ”ИИИИИИИИИИИИИИИИИИИ20ИИИ. ИИИИИИИИИИИИИИИИИИ

 №
 
(,  
 )

   


  

  

   

  № 3

   FROSP

  № 3

   FROSP

 

 

( , , ) ()

 , 

..

   

 “ИИИИИИИ”ИИИИИИИИИИИИИИИИИИИ20ИИИ. ИИИИИИИИИИИИИИИИИИ

  

   
