Fronius WF 25i REEL 4R, WF 30i REEL 2R Operating Instruction [NO]

Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).
/ Perfect Charging / Perfect Welding / Solar Energy
WF 25i REEL R /4R WF 30i REEL R /2R
Bruksanvisning
NO
Trådmater
42,0426,0154,NO 017-11092020
Innholdsfortegnelse
Forklaring sikkerhetsanvisninger 5 Generelt 5 Forskriftsmessig bruk 5 Omgivelsesbetingelser 6 Operatørens forpliktelser 6 Personalets forpliktelser 6 Strømnettilkobling 6 Verneutstyr 7 Fare på grunn av skadelige gasser og damper 7 Fare på grunn av gnistsprut 8 Fare på grunn av nett- og sveisestrøm 8 Vagabonderende sveisestrømmer 9 Klassifisering av EMV-apparater 10 EMV-tiltak 10 EMF-tiltak 10 Spesielle faresteder 11 Krav til beskyttelsesgassen 12 Fare på grunn av beskyttelsesgassflasker 12 Fare på grunn av beskyttelsesgass som strømmer ut 12 Sikkerhetstiltak på oppstillingsplassen og under transport 13 Sikkerhetstiltak ved normal drift 13 Idriftsetting, vedlikehold og reparasjon 14 Sikkerhetsteknisk kontroll 14 Avhending 14 Sikkerhetsmerking 14 Datasikkerhet 15 Opphavsrett 15
Sikkerhet 16 Apparatkonsept 16 Innsatsområde 16 Forskriftsmessig bruk 16 Eksempel på bruk 17 Advarsler på apparatet 17 Beskrivelse av advarslene på apparatet 20
Betjeningselementer, tilkoblinger og mekaniske komponenter 22
Sikkerhet 22 Betjeningselementer, tilkoblinger og mekaniske komponenter 22 Betjeningspanel 24
Montere trådmater 26
Montere avspolingstrådmater 26
Sikkerhet 27 Generelt 27 4-rulledrift: Sette i / bytte materull 27 2-rulledrift: Sette i / bytte materull 28
Isolert føring av trådelektroden til trådmateren 30 Sikkerhet 30 2- og 4-rulledrift: La trådelektroden spoles inn. 30 4-rulledrift – stille inn arbeidstrykket 31 2-rulledrift – stille inn arbeidstrykket 31
Pleie, vedlikehold og avhending 33
Generelt 33 Sikkerhet 33 Ved hver bruk 33 Hvert halvår 33 Avhending 33
Feildiagnose, feilutbedring 34
NO
3
Generelt 34 Sikkerhet 34 Feildiagnose 34
Tekniske data 36
WF 25i REEL R /4R/G/W 36 WF 30i REEL R /2R/G/W 36
4
Sikkerhetsforskrifter
NO
Forklaring sikker­hetsanvisninger
ADVARSEL!
Betegner en umiddelbart truende fare.
Hvis den ikke unngås, fører den til død eller alvorlige skader.
FARE!
Betegner en situasjon som kan være farlig.
Hvis den ikke unngås, kan den føre til død eller alvorlige skader.
FORSIKTIG!
Betegner en situasjon som kan være skadelig.
Hvis den ikke unngås, kan den føre til lette eller begrensede skader samt materielle
skader.
MERKNAD!
Betegner muligheten for reduserte arbeidsresultater og mulige skader på utstyret.
Generelt Apparatet er produsert i henhold til dagens standard og kjente sikkerhetstekniske regler.
Likevel er det ved feilbetjening eller misbruk fare for
- operatør eller tredje persons liv og helse
- materielle skader på apparat og andre gjenstander hos operatøren
- apparatets effektivitet i arbeid
Alle personer som jobber med idriftsetting, betjening, vedlikehold og reparasjon av appa­ratet, skal
- være tilsvarende kvalifisert
- ha kjennskap til sveising
- ha lest hele bruksanvisningen og følge denne
Bruksanvisningen skal alltid oppbevares der apparatet er i bruk. I tillegg til bruksanvisnin­gen skal også generelle og lokale regler om ulykkesforebygging og miljø følges.
Alle sikkerhets- og fareanvisninger på apparatet skal
- holdes i lesbar stand
- ikke skades
- ikke fjernes
- ikke tildekkes, males over eller gjøres usynlige
Du finner informasjon om plasseringen av sikkerhets- og fareanvisninger på apparatet i kapittelet "Generelt" i bruksanvisningen til apparatet. Feil som kan redusere sikkerheten, må utbedres før apparatet slås på.
Det gjelder sikkerheten din!
Forskriftsmessig bruk
Apparatet skal utelukkende brukes til arbeider i henhold til forskriftsmessig bruk.
5
Apparatet er utelukkende beregnet for sveiseprosessene som er angitt på effektskiltet. Annen bruk eller bruk som går ut over dette, gjelder som ikke-forskriftsmessig. Produ­sentens garanti gjelder ikke for skader som oppstår ved ikke-forskriftsmessig bruk.
Med til forskriftsmessig bruk regnes også
- at hele bruksanvisningen leses og at alle henvisninger i den følges
- at alle sikkerhets- og fareanvisninger leses og følges
- at kontrollarbeid og vedlikeholdsarbeid overholdes
Bruk aldri apparatet til følgende bruk:
- opptining av rør
- lading av batterier / akkumulatorer
- starting av motorer
Apparatet er konstruert for bruk innen industri og anlegg. Produsenten tar ikke noe ansvar for skader som har oppstått som følge av bruk i bebodde rom.
Produsenten tar heller intet ansvar for mangelfulle eller feil arbeidsresultater.
Omgivelsesbetin­gelser
Operatørens for­pliktelser
Bruk eller oppbevaring av apparatet utenfor angitt område gjelder som ikke-forskrifts­messig. Produsentens garanti gjelder ikke for skader som oppstår ved ikke-forskriftsmes­sig bruk.
Lufttemperatur i omgivelsen:
- ved bruk: -10 °C til + 40 °C (14 °F til 104 °F)
- ved transport og oppbevaring: -20 °C til + +55 °C (-4 °F til 131 °F)
Relativ luftfuktighet:
- inntil 50 % ved 40 °C (104 °F)
- inntil 90 % ved 20 °C (68 °F)
Omgivelsesluft: fri for støv, syrer, korrosive gasser eller substanser osv. Høyde over havet: inntil 2000 m (6561 ft. 8.16 in.)
Operatøren er forpliktet til å sørge for at apparatet bare brukes av personer som
- er fortrolige med de grunnleggende forskriftene om arbeidssikkerhet og ulykkesfor­bygging og har fått opplæring i håndteringen av apparatet
- har lest og forstått denne bruksanvisningen, spesielt kapittelet "Sikkerhetsforskrif­ter", og har underskrevet på dette
- er utdannet i henhold til kravene til arbeidsresultatet
Kontroller jevnlig at personalet arbeider sikkerhetsbevist.
Personalets for­pliktelser
Strømnettilkob­ling
6
Alle personer som har fått i oppgave å utføre arbeider på apparatet, er før arbeidet påbegynnes forpliktet til å
- følge de grunnleggende forskriftene om arbeidssikkerhet og ulykkesforebygging
- lese denne bruksanvisningen, spesielt kapittelet "Sikkerhetsforskrifter" og skrive under på at de har forstått og følger denne
Før arbeidsplassen forlates, må personalet forsikre seg om at det ikke kan oppstå ska­der på personer eller materiell.
Apparater med høy effekt kan påvirke energikvaliteten til strømnettet på grunn av sitt strømopptak.
Det kan påvirke noen apparattyper i form av:
- tilkoblingsbegrensninger
-
krav med hensyn til maksimal tillatt nettimpedans
-
krav med hensyn til minimalt nødvendig kortslutningseffekt
*)
alltid ved grensesnittet til det offentlige strømnettet
*)
*)
, se tekniske data
I tilfelle må driftsansvarlig eller bruker av apparatet forsikre seg om at apparatet kan kob­les til, eventuelt ved å ta kontakt med strømleverandøren.
VIKTIG! Pass på at strømnettilkoblingen er sikkert jordet.
Verneutstyr Ved håndtering av apparatet er du utsatt for mange farer, som for eksempel:
- sprutende gnister, varme, flyvende metalldeler
- øye- og hudskadelig lysbuestråling
- skadelige elektromagnetiske felt som er livsfarlige for personer med pacemaker
- elektrisk fare på grunn av nett- og sveisestrøm
- økt støybelastning
- skadelige sveiserøyk og gasser
Bruk egnet verneutstyr ved håndtering av apparatet. Verneutstyret må ha følgende egen­skaper:
- vanskelig antennelig
- isolerende og tørt
- heldekkende, uskadd og i god stand
- vernehjelm
- bukse uten oppbrett
NO
Fare på grunn av skadelige gasser og damper
Som verneutstyr regnes blant annet:
- Beskyttelse av øyne og ansikt med beskyttelsesvisir med forskriftsmessig filterinn­sats mot UV-stråling, varme og gnister.
- Bak visiret brukes forskriftsmessige vernebriller med sidebeskyttelse.
- Faste sko som isolerer også ved fuktighet.
- Vernehansker (elektrisk isolering, varmebeskyttelse).
- Bruk hørselvern for å redusere støybelastningen og beskytte ørene.
Personer, spesielt barn, skal holdes unna under bruk av apparatene og sveiseproses­sen. Hvis det likevel oppholder seg personer i nærheten
- må disse informeres om alle farene (blendingsfare fra lysbuen, fare for skade på grunn av sprutende gnister, helsefarlig sveiserøyk, støybelastning, mulig fare pga. nett- og sveisestrøm)
- må egnet beskyttelsesutstyr stilles til rådighet eller
- egnet beskyttelsesvegg eller -forheng monteres
Røyken som oppstår under sveising inneholder helseskadelige gasser og damper.
Sveiserøyk inneholder substanser som kan virke kreftfremkallende i henhold til mono­grafi 118 fra International Agency for Research on Cancer.
Bruk punktvis oppsuging og romluftsoppsuging. Bruk en sveisepistol med integrert avgassuger hvis mulig.
Hold hodet unna sveiserøyk og gasser.
Røyken og de skadelige gassene
- skal ikke pustes inn
- suges ut av arbeidsområdet med egnede midler
7
Sørg for tilstrekkelig tilførsel av frisk luft. Sørg for en ventilasjonshastighet på minst 20 m³/time til enhver tid.
Bruk sveisehjelm med lufttilførsel ved manglende lufting.
Hvis du er usikker på om oppsugingseffekten er god nok, sammenligner du de målte skadestoff-utslippsverdiene med tillatte grenseverdier.
Følgende komponenter er blant annet avgjørende for hvor skadelig sveiserøyken er:
- metallene som brukes til arbeidsemnet
- elektrodene
- beleggingene
- rengjøringsmidler, fettfjerner og lignende
- sveiseprosessen som brukes
Ta derfor hensyn til databladene om materialsikkerhet og produsentopplysningene for de nevnte komponentene.
Du finner anbefalinger for eksponeringsscenarier, risikostyringstiltak og identifisering av arbeidsforhold på nettstedet til European Welding Association i området Health & Safety (https://european-welding.org).
Hold antennelige damper (f.eks. løsemiddeldamp) unna strålingsområdet til lysbuen.
Steng ventilen på beskyttelsesgassflasken eller hovedgasstilførselen når du ikke sveiser.
Fare på grunn av gnistsprut
Fare på grunn av nett- og sveisestrøm
Gnistsprut kan forårsake brann og eksplosjon.
Sveis aldri i nærheten av brennbart materiale.
Det må være en avstand på minst 11 meter (36 ft. 1.07 in.) mellom brennbart materiale og lysbuen, eller brennbart materiale må tildekkes med et godkjent deksel.
Ha en egnet, testet brannslukker tilgjengelig.
Gnister og varme metalldeler kan også komme ut i området rundt gjennom små sprekker og åpninger. Iverksett treffende tiltak for å unngå fare for skader og brann.
Sveis ikke på ild- og eksplosjonsfarlige områder og på lukkede tanker, beholdere eller rør, dersom disse ikke er klargjort i henhold til gjeldende nasjonale og internasjonale standarder.
Det er ikke tillatt å sveise på beholdere som inneholder/har inneholdt gass, drivstoff, mineralolje og lignende. Det er eksplosjonsfare på grunn av restforekomster.
Elektrisk støt er i prinsippet livsfarlig og kan være dødelig.
Ta ikke på spenningsførende deler inni og utenpå apparatet.
Ved MIG/MAG- og TIG-sveising er også sveisetråden, trådspolen, materullene samt alle metalldeler som står i forbindelse med sveisetråden, spenningsførende.
Sett alltid opp trådmateren på et tilstrekkelig isolert underlag eller bruk en egnet, isole­rende trådmaterfatning.
Sørg for tilstrekkelig isolerende, tørt underlag eller deksel for jordpotensiale for å oppnå egnet selv- eller personbeskyttelse. Underlaget eller dekselet må dekke hele området mellom kropp og jordpotensiale fullstendig.
Alle kabler og ledninger må være sikkert tilkoblet, uskadd, isolert og tilstrekkelig dimen­sjonert. Skift ut løse tilkoblinger samt forbrente, skadede eller underdimensjonerte kabler
8
og ledninger. Før hver bruk må du kontroller for hånd om strømtilførselen sitter ordentlig. Ved strømkabler med bajonettkontakt må du dreie kabelen med min. 180° i lengderetnin­gen og stramme den.
Ikke slyng kabler eller ledninger rundt kroppen eller kroppsdeler.
Elektroden (stavelektrode, wolframelektrode, sveisetråd ...)
- må aldri dykkes i væske
- må aldri berøres når strømkilden er slått på
Mellom elektrodene fra to sveiseapparater kan det for eksempel oppstå dobbel tom­gangsspenning på et sveiseapparat. Hvis potensialene til begge elektrodene berøres samtidig, kan det medføre livsfare.
Få funksjonen til jordledningen i strømledningen kontrollert regelmessig av elektriker.
Enheter i beskyttelsesklasse I krever et nettverk med jordledning og et pluggsystem med jordledningskontakt for forskriftsmessig bruk.
Bruk av enheten i et nettverk uten jordledning og med en stikkontakt uten jordlednings­kontakt er bare tillatt dersom alle nasjonale forskrifter for galvanisk skille overholdes. Ellers regnes dette som grov uaktsomhet. Produsentens garanti gjelder ikke for skader som oppstår ved ikke-forskriftsmessig bruk.
Sørg om nødvendig for tilstrekkelig jording av arbeidsemnet med et egnet middel.
NO
Vagabonderende sveisestrømmer
Slå av apparater som ikke er i bruk.
Bruk sikkerhetsutstyr for fallsikring ved arbeid i store høyder.
Slå av apparatet og trekk ut strømledningen før du utfører arbeider på apparatet.
Sikre apparatet med et godt lesbart og forståelig varselskilt mot innsetting av strømplug­gen og gjeninnkobling.
Etter at du har åpnet apparatet:
- lad ut den elektriske ladingen på alle komponenter
- forsikre deg om at alle komponenter i apparatet er strømløse
Dersom det er nødvendig med arbeid på strømførende deler, må du få hjelp av en per­son som kan slå av hovedbryteren i tide.
Hvis de følgende anvisningene ikke følges, kan det oppstå vagabonderende sveisestrømmer som kan forårsake følgende:
- brannfare
- overoppheting av komponenter som er i kontakt med arbeidsemnet
- skader på jordledere
- skader på apparatet og andre elektriske innretninger
Sørg for en fast forbindelse mellom arbeidsemnet og festeklemmen.
Fest festeklemmen så nærme stedet som skal sveises som mulig.
Apparatet må settes opp med tilstrekkelig isolering mot elektrisk ledende omgivelser, f.eks.: Isolering mot elektrisk ledende gulv eller isolering mot elektrisk ledende stativ.
Ta hensyn til følgende ved bruk av strømfordelere, dobbelthode-opptak osv: Også elekt­roden til sveisepistolen / elektrodeholderen som ikke er i bruk, er potensialledende. Sørg for en tilstrekkelig isolerende oppbevaring av sveisepistolen / elektrodeholderen som ikke er i bruk.
Ved automatisert MIG/MAG-bruk må trådelektroden ledes til trådmateren bare isolert av sveisetrådspole, storspole eller trådspole.
9
Klassifisering av EMV-apparater
EMV-tiltak I spesielle tilfeller kan bruksområdet påvirkes selv om de standardiserte utslipps-grense-
Apparater i utslippsklasse A:
- er bare konstruert for bruk innen industri
- kan forårsake ledningsbundede feil og strålefeil i andre områder
Apparater i utslippsklasse B:
- oppfyller utslippskravene for bolig- og industriområder. Dette gjelder også for bolig­områder, der energitilførselen stammer fra det offentlige lavspenningsnettet.
Klassifisering av EMV-apparater i henhold til effektskilt eller tekniske data.
verdiene overholdes (f.eks. hvis det finnes ømfintlige apparater eller oppstillingsplassen er i nærheten av radio- eller fjernsynsmottakere). I slike tilfeller er operatøren forpliktet til å iverksette tilpassede tiltak for å oppheve feilen.
Kontroller og vurder interferensstabiliteten til innretninger i apparatets omgivelser i hen­hold til nasjonale og internasjonale bestemmelser. Eksempler på innretninger som kan bli påvirket av apparatet:
- sikkerhetsinnretninger
- nett-, signal- og dataoverføringsledninger
- IKT-innretninger
- innretninger for måling og kalibrering
Støttende tiltak for å unngå EMV-problemer:
1. Nettforsyning
- Dersom det oppstår elektromagnetisk interferens tross forskriftsmessig
strømnettilkobling, må det iverksettes ekstra tiltak (f.eks. bruk av egnet nettfil­ter).
2. Sveiseledninger
- må holdes så korte som mulig
- må legges så tett sammen som mulig (også for å unngå EMF-problemer)
- må forlegges langt borte fra andre ledninger
3. Potensialutligning
4. Jording av arbeidsemnet
- Hvis nødvendig, må det opprettes jordforbindelse over egnede kondensatorer.
5. Avskjerming, hvis nødvendig
- andre innretninger i omgivelsen avskjermes
- hele sveiseinstallasjonen avskjermes
EMF-tiltak Elektromagnetiske felt kan forårsake helseskader som ennå ikke er kjent:
- påvirkning på helsen til personer i nærheten, f.eks. bærere av pacemakere og høreapparat
- bærere av pacemaker må rådføre seg med legen sin før de oppholder seg i nærhe­ten av apparatet og sveiseprosessen
- av sikkerhetsgrunner må avstanden mellom sveisekabler og sveiserens hode/kropp holdes så stor som mulig
- bær ikke sveisekable og slangepakke over skulderen og vikle dem ikke rundt krop­pen eller kroppsdeler
10
Spesielle fareste­der
Hold hender, hår, klær og verktøy unna bevegelige deler som for eksempel:
- ventilatorer
- tannhjul
- ruller
- aksler
- trådspoler og sveisetråder
Grip ikke inn i roterende tannhjul i tråddrivverket eller i roterende drivdeler.
Deksler og sidedeler skal bare åpnes/demonteres for vedlikehold eller reparasjoner.
Under drift:
- forsikre deg om at alle deksler er lukket og alle sidedeler er forskriftsmessig montert
- hold alle deksler og sidedeler lukket
Det er økt fare for skader når sveisetråden kommer ut av sveisepistolen (gjennomboring av hånden, skader på ansikt og øyne).
Hold derfor alltid sveisepistolen bort fra kroppen (apparat med trådmater) og bruk egnede sveisebriller.
Ta ikke på arbeidsemnet under og etter sveisingen – fare for forbrenning.
Det kan løsne slagg fra arbeidsemner som avkjøles. Bruk derfor også forskriftsmessig sveiseutstyr ved etterarbeiding av arbeidsemnet og sørg for tilstrekkelig beskyttelse av andre personer.
NO
La sveisepistol og andre utstyrskomponenter med høy driftstemperatur avkjøles før de bearbeides.
I brann- og eksplosjonsfarlige rom gjelder spesielle forskrifter – ta hensyn til nasjonale og internasjonale bestemmelser.
Strømkilder for arbeid i rom med økt elektrisk fare (f.eks. kjeler) må være merket med tegnet (Safety). Selve strømkilden må likevel ikke befinne seg inne i slike rom.
Fare for skålding på grunn av lekkende kjølemiddel. Slå av kjøleapparatet før tilkoblingen av kjølemiddeltilførsel eller -retur plugges ut.
Ta hensyn til informasjonen i sikkerhetsdatabladet for kjølemiddel ved håndtering av kjølemiddel. Du får tak i sikkerhetsdatabladet for kjølemiddel ved å ta kontakt med ser­viceverkstedet eller på produsentens hjemmeside.
Bruk bare egnet last-opptaksmiddel fra produsenten ved krantransport av apparater.
- Hekt inn kjetting eller tau på alle hektepunktene som er beregnet på dette på det egnede last-opptaksmiddelet.
- Kjetting eller tau må ha minst mulig vinkel fra loddrett.
- Fjern gassflaske og trådmater (MIG/MAG- og TIG-apparater).
Ved kranoppheng av trådmateren under sveising må det alltid brukes et egnet, isole­rende trådmateroppheng (MIG/MAG- og TIG-apparater).
Hvis apparatet er utstyrt med en bæresele eller bærehåndtak, skal disse utelukkende brukes til transport for hånd. Bæreselen er ikke egnet til transport med kran, gaffeltruck eller annet mekanisk løfteutstyr.
Alle festemidler (sele, sneller, kjettinger osv.) som brukes sammen med apparatet eller dettes komponenter skal kontrolleres regelmessig (f.eks. for mekaniske skader, korro­sjon eller forandringer forårsaket av andre påvirkninger fra omgivelsene). Kontrollintervaller og kontrollomfang skal minst tilsvare gjeldende nasjonale standarder og retningslinjer.
11
Fare for ubemerket lekkasje av farge- og luktløs beskyttelsesgass ved bruk av en adap­ter for beskyttelsesgasstilkoblingen. Gjengene til adapteren på apparatsiden som er beregnet på tilkobling av beskyttelsesgass, må før montering tettes med teflonbånd.
Krav til beskyttel­sesgassen
Fare på grunn av beskyttelses­gassflasker
Spesielt ved ringledninger kan forurenset beskyttelsesgass føre til skader på utstyret og dårligere sveisekvalitet. Overhold følgende retningslinjer med tanke på kvaliteten til beskyttelsesgassen:
- faststoffpartikkelstørrelse < 40 µm
- trykk-duggpunk < -20 °C
- maks. oljeinnhold < 25 mg/m³
Bruk filter ved behov.
Beskyttelsesgassflasker inneholder gass som står under trykk, og kan eksplodere ved skader. Siden beskyttelsesgassflaskene er en del av sveiseutstyret, må de behandles ytterst forsiktig.
Beskyttelsesgassflasker med fortettet gass må beskyttes mot høy varme, mekaniske slag, slagg, åpen ild, gnister og lysbuer.
Beskyttelsesgassflaskene skal monteres loddrett og festes i henhold til anvisningene slik at de ikke kan velte.
Hold beskyttelsesgassflaskene på god avstand fra sveise- eller andre elektriske strømkretser.
Heng aldri en sveisepistol på en beskyttelsesgassflaske.
Fare på grunn av beskyttelsesgass som strømmer ut
Berør aldri en beskyttelsesgassflaske med en elektrode.
Eksplosjonsfare – sveis aldri på en beskyttelsesgassflaske som står under trykk.
Bruk bare beskyttelsesgassflasker som egner seg til den tiltenkte bruken og utstyr som passer og er egnet til (regulator, slanger og armatur osv.). Bruk bare beskyttelsesgass­flasker og tilbehør som er i feilfri stand.
Hvis ventilen på en beskyttelsesgassflaske åpnes, må du vende ansiktet bort fra utslip­pet.
Steng ventilen på beskyttelsesgassflasken når du ikke sveiser.
La hetten på ventilen være på beskyttelsesgassflasken når den ikke er tilkoblet.
Følg produsentens anvisninger samt nasjonale og internasjonale bestemmelser for beskyttelsesgassflasker og tilbehørsdeler.
Fare for kvelning på grunn av beskyttelsesgass som strømmer ukontrollert ut
Beskyttelsesgassen er farge- og luktfri, og kan fortrenge oksygenet i luften i omgivel­sene.
- Sørg for tilstrekkelig tilførsel av frisk luft – gjennomstrømningen må være på minst 20 m³/time.
- Følg retningslinjene for sikkerhet og vedlikehold for beskyttelsesgassflasken eller hovedgasstilførselen.
- Steng ventilen på beskyttelsesgassflasken eller hovedgasstilførselen når du ikke sveiser.
- Kontroller beskyttelsesgassflasken eller hovedgasstilførselen for ukontrollert gass­utstrømming før hver idriftsetting.
12
Sikkerhetstiltak på oppstillings­plassen og under transport
Et apparat som velter, kan bety livsfare! Sett apparatet på et jevnt, stabilt underlag og sørg for at det ikke kan velte.
- Tillatt helningsvinkel er maks. 10°.
Det gjelder spesielle forskrifter for brann- og eksplosjonsfarlige rom,
- følg nasjonale og internasjonale bestemmelser.
Sikre at omgivelsene på arbeidsplassen alltid er rene og oversiktlige ved hjelp av interne anvisninger og kontroller.
Sett opp og bruk bare apparatet i henhold til beskyttelsesklassen som er angitt på effekt­skiltet.
Det må alltid være en avstand på 0,5 m (1 ft. 7.69 in.) rundt apparatet, slik at kjøleluften kan strømme uhindret ut og inn.
Ved transport av apparatet må du sørge for at de gjeldende nasjonale og regionale ret­ningslinjene og ulykkesforebyggende forskriftene overholdes. Dette gjelder spesielt ret­ningslinjer som omhandler farer ved transport og forflytning.
Ikke løft eller transporter aktive apparater. Koble ut apparater før transport eller løfting!
Før hver transport må kjølemiddelet tappes helt ut, og følgende komponenter demonte­res:
- trådmating
- trådspole
- beskyttelsesgassflaske
NO
Sikkerhetstiltak ved normal drift
Før apparatet tas i bruk etter transport, må det foretas en visuell kontroll av apparatet for å kontrollere det for skader. Eventuelle skader må utbedres av opplært servicepersonale før apparatet tas i bruk igjen.
Bruk bare apparatet når alle sikkerhetsinnretninger fungerer som de skal. Hvis ikke sik­kerhetsinnretningene fungerer ordentlig, er det fare for
- liv og helse til bruker eller tredjemann
- materielle skader på apparat og andre gjenstander hos operatøren
- apparatets effektivitet i arbeid
Reparer sikkerhetsinnretninger som ikke fungerer ordentlig, før apparatet slås på.
Du må aldri ignorere sikkerhetsinnretningene eller sette dem ut av drift.
Forsikre deg om at ingen er i fare før du slår på apparatet.
Kontroller apparatet for synlige skader og sjekk at sikkerhetsinnretningene fungerer minst én gang i uken.
Fest alltid beskyttelsesgassflasken ordentlig og ta den av før krantransport.
Kun originalt kjølemiddel fra produsenten er egnet for bruk med våre apparater på grunn av sine egenskaper (elektrisk ledningsevne, frostbeskyttelse, materialkompatibilitet, brennbarhet osv.).
Bruk kun originalt kjølemiddel fra produsenten.
Bland ikke originalt kjølemiddel fra produsenten med andre kjølemidler.
Koble kun systemkomponenter fra produsenten til kjøleapparatet.
Dersom bruk av andre systemkomponenter eller annet kjølemiddel fører til skader, tar produsenten ikke noe ansvar for dette og alle garantikrav slettes.
13
Cooling Liquid FCL 10/20 er ikke antennelig. Det etanolbaserte kjølemiddelet kan antenne under bestemte forhold. Kjølemiddelet skal bare transporteres i original behol­der og holdes unna tennkilder.
Gammelt kjølemiddel avhendes i henhold til nasjonale og internasjonale forskrifter. Du får tak i sikkerhetsdatabladet for kjølemiddel ved å ta kontakt med serviceverkstedet eller på produsentens hjemmeside.
Kontroller kjølemiddelnivået før du begynner å sveise og mens anlegget fortsatt er kaldt.
Idriftsetting, ved­likehold og repa­rasjon
Sikkerhetstek­nisk kontroll
Ved bruk av deler fra andre produsenter er det ikke sikkert at de er konstruert og produ­sert i henhold til kravene og sikkerhetsforskriftene.
- Bruk bare originale reserve- og forbruksdeler (gjelder også for normdeler).
- Foreta ingen endringer, på- eller ombygginger på apparatet uten tillatelse fra produ­senten.
- Komponenter som ikke er i teknisk feilfri stand, må byttes ut umiddelbart.
- Oppgi nøyaktig betegnelse og delenummer iht. reservedelslisten, samt serienumme­ret til apparatet.
Skruene på huset fungerer som jordingsforbindelse for delene på huset. Bruk alltid riktig antall originale skruer med det oppgitte dreiemomentet på huset.
Produsenten anbefaler å få gjennomført en sikkerhetsteknisk kontroll minst én gang i året.
Innen samme årlige intervall anbefaler produsenten en kalibrering av strømkilden.
Det anbefales å få sikkerhetsteknisk kontroll utført av godkjent elektriker
- etter forandringer
- etter på- og ombygging
- etter reparasjon, pleie og vedlikehold
- minst én gang i året
Følg de gjeldende nasjonale og internasjonale standardene og retningslinjene for sikker­hetsteknisk kontroll.
Ta kontakt med serviceverkstedet for nærmere informasjon om sikkerhetsteknisk kontroll og kalibrering. Her kan du på forespørsel få de nødvendige dokumentene.
Avhending Kast ikke apparatet i vanlig restavfall. I henhold til det europeiske rådsdirektivet for
elektro- og elektronikkavfall og nasjonale lover skal gammelt elektroverktøy samles inn og gjenvinnes på en miljøvennlig måte. Forsikre deg om at du kan levere tilbake ditt brukte apparat hos forhandleren eller ta kontakt med et lokalt gjenvinningsanlegg for nærmere informasjon. Dersom dette EU-direktivet ikke følges, kan det ha negativ virk­ning på miljøet og helsen din!
Sikkerhetsmer­king
Apparater med CE-merking oppfyller de grunnleggende kravene i retningslinjene for lav­spenning og elektromagnetisk kompatibilitet (f.eks. relevante produktstandarder i stan­dard EN 60 974).
Fronius International GmbH erklærer herved at apparatet samsvarer med direktiv 2014/53/EU. Du finner hele EU-samsvarserklæringen på følgende Internett-adresse: http://www.fronius.com
14
Apparater som er merket med CSA-kontrollmerke oppfyller kravene i relevante standar­der i Canada og USA.
Datasikkerhet Brukeren er ansvarlig for datasikkerheten ved endringer i forhold til fabrikkinnstillingene.
Produsenten har intet ansvar ved sletting av personlige innstillinger.
Opphavsrett Produsenten har opphavsretten til denne bruksanvisningen.
Tekst og bilder fyller de tekniske kravene på tidspunktet for trykking. Med forbehold om endringer. Innholdet i bruksanvisningen gir ingen rett til krav fra kjøper. Vi er takknemlige for forbedringsforslag og henvisninger om feil i bruksanvisningen.
NO
15
Generelt
Sikkerhet
Feilbetjening og feil utført arbeid kan føre til alvorlige personskader og materielle skader.
Fare for personskader på grunn av roterende drivdeler når dekslene er åpne.
Apparatkonsept Avspolingstrådmateren er en ekstra drivenhet som skal sikre konstant og nøyaktig
trådmating ved store avstander mellom sveisetrådholderen og robot-trådmateren. Under drift blir avspolingstrådmateren synkronisert med strømkilden. Strømtilførselen og styringen skjer via strømkilden i sveisesystemet.
FARE!
Før avspolingstrådmateren tas i bruk, må følgende dokumenter være lest og forstått: denne bruksanvisningen, bruksanvisningen til strømkilden som brukes, bruksanvisningen til alle andre systemkomponenter som brukes, sikkerhetsforskriftene og sikkerhetsanvisningene i de nevnte dokumentene.
FORSIKTIG!
Ved vedlikeholds- eller monteringsarbeid må du sikre at drivdelene i avspo­lingstrådmateren ikke kan startes via strømkilden, en trådmater eller andre system­utvidelser.
Avspolingstrådmateren fås i to utførelser:
- WF 25i REEL R /4R integrert utførelse med 4-rulledrift
- WF 30i REEL R /2R Integrert utførelse med 2-rulledrift – ikke tillatt i kombinasjon med en kurvspole
Innsatsområde All MIG/MAG-bruk ved innendørsanlegg i automatisk drift.
Forskriftsmessig bruk
Apparatet er utelukkende beregnet for trådmating ved automatisert MIG/MAG-sveising i forbindelse med Fronius systemkomponenter. Annen bruk eller bruk som går ut over dette, gjelder som ikke-forskriftsmessig. Produsentens garanti gjelder ikke for skader som oppstår ved ikke-forskriftsmessig bruk.
Med til forskriftsmessig bruk regnes også:
- at bruksanvisningen er lest i sin helhet
- at alle anvisninger og sikkerhetsforskrifter i denne bruksanvisningen følges
- at kontrollarbeid og vedlikeholdsarbeid overholdes
16
Eksempel på
(1) (2)
(3)
(6)
(7)
(8)
(9)
(4)
(5)
(10)
(13) (14)
(12)
(11)
max. 700 mm
max. 27.6 in.
bruk
NO
(1) Strømkilde (8) Styreledning for avspo-
lingstrådmater *
(2) Robot-grensesnitt (9) Trådmaterslange fra avspo-
lingstrådmater til robot-trådmater
(3) Kjøleapparat (10) Forbindelsesslangepakke
(4) Robotstyring (11) Robot-trådmater
Advarsler på apparatet
(5) Sveisetrådholder (12) Sveisepistol-slangepakke
(6) Trådmaterslange til avspo-
(13) CrashBox
lingstrådmater
(7) Avspolingstrådmater (14) Robot-sveisepistol
* For en alternativ tilkobling av avspolingstrådmaterens styreledning (8) til
strømkilden trenger du ekstrautstyret "OPT/i WF R Optionsplatine" og "OPT/i TPS SpeedNet Connector".
Apparatet er utstyrt med sikkerhetssymboler og et effektskilt. Sikkerhetssymbolene og effektskiltet må ikke fjernes eller males over. Sikkerhetssymbolene advarer mot feilbetje­ning som kan føre til alvorlige personskader eller materielle skader.
17
40,0006,3035
Eks.: WF 30i REEL R /2R/G/W
Ikke kast gamle apparater i husholdningsavfallet, men kasser dem i henhold til sikker­hetsforskriftene.
Sveising medfører fare. Følgende grunnforutsetninger må være oppfylt for forskriftsmes­sig bruk av apparatet:
- brukeren må være kvalifisert til automatisert sveising
- det må brukes egnet verneutstyr
- uvedkommende må holdes på avstand fra trådmateren og sveiseprosessen
18
Ikke ta de beskrevne funksjonene i bruk før du har lest og forstått følgende dokumenter:
- denne bruksanvisningen
- alle bruksanvisningene til systemkomponentene, spesielt sikkerhetsforskriftene
Hold hender, hår, klær og verktøy unna bevegelige deler som for eksempel:
- tannhjul
- materuller
- trådspoler og sveisetråder
Grip ikke inn i roterende tannhjul i tråddriften eller i roterende drivdeler.
Deksler og sidedeler skal bare åpnes/demonteres for vedlikehold eller reparasjoner.
Bruk vernebriller
NO
19
Beskrivelse av
AB
advarslene på apparatet
På bestemte utførelser av apparatene finnes det advarsler.
Plasseringen av symbolene kan variere.
. Advarsel! Forsiktig!
Symbolene fremstiller mulige farer.
A Materuller kan skade fingre.
B Sveisetråden og drivdelene er under sveisespenning under bruk.
Hold hender og metallgjenstander på avstand!
1. Elektrisk støt kan være dødelig.
1.1 Bruk tørre, isolerende hansker. Ikke ta på trådelektroden uten hansker. Ikke bruk
våte eller skadede hansker.
1.2 Bruk et underlag som isolerer arbeidsområdet og gulvet som beskyttelse mot
elektriske støt.
1.3 Slå av apparatet og trekk ut strømledningen eller koble fra strømforsyningen før
du utfører arbeider på apparatet.
2. Innånding av sveiserøyk kan være helseskadelig.
2.1 Hold hodet unna sveiserøyk.
2.2 Bruk lufting eller en lokal oppsugingsinnretning for å fjerne sveiserøyken.
2.3 Fjern sveiserøyk med en ventilator.
20
3 Sveisegnist kan forårsake en eksplosjon eller brann.
xx,xxxx,xxxx *
3.1 Hold brennbart materiale borte fra sveiseprosessen. Ikke sveis i nærheten av
brennbart materiale.
3.2 Sveisegnist kan forårsake brann. Oppbevar et brannslukningsapparat klart til
bruk. Sørg for at en tilsynsperson som kan bruke brannslukningsapparatet, er til stede ved behov.
3.3 Ikke utfør sveising på fat eller lukkede beholdere.
NO
4. Lysbuestråler kan brenne øynene og skade huden.
4.1 Bruk et hodeplagg og vernebriller. Bruk hørselsvern og skjortekrage med knapp.
Sveisehjelm med riktig fargetone. Bruk egnet verneutstyr på hele kroppen.
5. For arbeid på maskinen eller sveising:
få opplæring i bruken av apparatet og les instruksjonene!
6. Ikke fjern eller mal over klistremerket med advarslene.
* Produsent-/bestillingsnummer på klistremerket
21
Betjeningselementer, tilkoblinger og mekaniske
(1)(3) (2)
(1)(5) (4)
(6)(7)
(11) (8)
(9)
(10)
komponenter
Sikkerhet
Betjeningsele­menter, tilkoblin­ger og mekaniske komponenter
FARE!
Fare ved feilbetjening.
Følgene kan bli alvorlige personskader og materielle skader.
Alle de beskrevne funksjonene skal utelukkende brukes av opplært fagpersonale.
Les og forstå dette dokumentet fullstendig.
Les og forstå alle bruksanvisningene til systemkomponentene fullstendig, spesielt
sikkerhetsforskriftene.
Forside WF 25i REEL R /4R/G/W
Venstre side
Forside WF 30i REEL R /2R/G/W

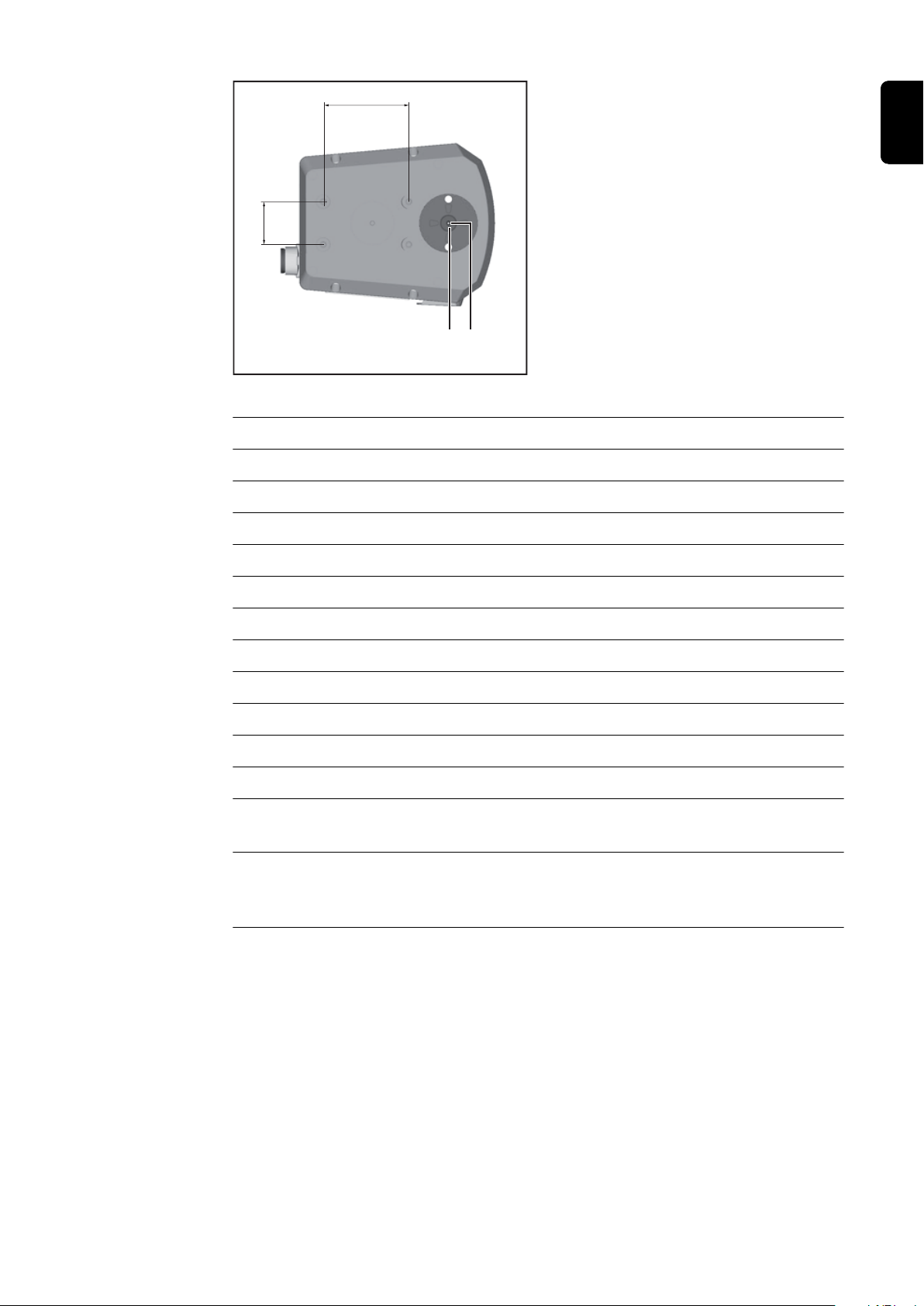

Bakside
22
(12)(13)
100 mm
50 mm
4 x M5
3.9 in.
2.0 in.
Over-/underside
Nr. Funksjon
(1) Deksel
(2) Beskyttelsesdeksel for 4-rulledriften
(3) 4-rulledrift
(4) Beskyttelsesdeksel for 2-rulledriften
NO
(5) 2-rulledrift
(6) Åpning for ekstrautstyret reilelås
(7) Betjeningspanel
(8) Tilkobling SpeedNet
(9) Blinddeksel for ekstrautstyr
(10) Blinddeksel for ekstrautstyr
(11) Blinddeksel for ekstrautstyr
(12) Gjenger M20
for tilkobling av ekstrautstyret Quick Connect
(13) Inn-/utløpsrør for tråd
Trådinnløp (underside) Trådutløp (overside)
23
Betjeningspanel
(1) (2) (3) (4)
Nr. Funksjon
(1) LED driftsstatus
Lyser grønt når apparatet er klart til bruk
(2) Tasten for gassprøver
til innstilling av nødvendig gass­mengde på trykkregulatoren
Etter at du har trykket på tasten for gassprøver, strømmer det ut gass i 30 sekunder. Trykker du en gang til, avsluttes prosessen før tiden.
Betjeningspanel gasskontroll / trådinnspoling
Nr. Funksjon
(3) Tasten for trådretur
trekker trådelektroden tilbake uten bruk av gass og strøm
Trådelektroden kan trekkes tilbake på to forskjellige måter:
Variant 1
Trekker trådelektroden tilbake med den forhåndsinnstilte trådreturhastigheten: Hold tasten for trådretur inne
- Når du trykker på tasten for trådretur, trekkes trådelektroden 1 mm (0.039 in.) tilbake.
- Etter en kort pause fortsetter trådmateren å trekke trådelektroden tilbake. Dersom tasten for trådretur fortsatt holdes inne, øker hastigheten med 10 m/min (393,70 ipm) til den forhåndsinnstilte trådreturhastigheten.
Variant 2
Trekker trådelektroden tilbake i skritt på 1 mm (0,039 in.). Trykk alltid kort (under ett sekund) på tasten for trådretur.
MERKNAD!
Trådelektroden må alltid trekkes tilbake bare litt om gangen, fordi trådelektroden ikke spoles på trådspolen eller sveisetrådholderen under tilbaketrekkingen.
24
MERKNAD!
Dersom det foreligger en jordforbindelse med kontaktrøret før du trykker på tasten for trådretur, trekkes trådelektroden tilbake ved at det trykkes på tasten for trådre­tur helt til trådelektroden er kortslutningsfri – maks. 10 mm (0.39 in.).
Dersom trådelektroden må trekkes lenger tilbake, må du trykke på tasten for trådretur en gang til.
(4) Tasten for trådføring
spoler trådelektroden inn i sveisepistol-slangepakken uten bruk av gass og strøm.
Trådføringen kan foregå på to forskjellige måter:
Variant 1
Spoler inn trådelektroden med den forhåndsinnstilte trådinnspolingshastigheten: Hold tasten trådinnspoling inne
- Når du trykker på tasten for trådinnspoling, spoles trådelektroden 1 mm (0.039 in.) inn.
- Etter en kort pause fortsetter trådmateren å spole inn trådelektroden. Der­som tasten for trådføring fortsatt holdes inne, øker hastigheten med 10 m/min (393,70 ipm) til den forhåndsinnstilte trådføringshastigheten.
- Dersom trådelektroden møter på en jordforbindelse, stoppes trådmatingen og trådelektroden trekkes 1 mm (0,039 in.) tilbake igjen.
NO
Variant 2
Spoler inn trådelektroden med 1 mm (0,039 in.) skritt. Trykk kort (under ett sekund) på tasten for trådinnspoling
Dersom trådelektroden møter på en jordforbindelse, stoppes trådmatingen og trådelektroden trekkes 1 mm (0,039 in.) tilbake igjen.
MERKNAD!
Dersom det foreligger en jordforbindelse med kontaktrøret før du trykker på tasten for trådføring, trekkes trådelektroden tilbake ved at det trykkes på tasten for trådføring helt til trådelektroden er kortslutningsfri – maks. 10 mm (0.39 in.).
Dersom det etter 10 mm (0.39 in.) trådretur fortsatt foreligger en jordforbindelse med kontaktrøret, trekkes trådelektroden tilbake igjen med maks. 10 mm (0,39 in.) hvis det trykkes en gang til på tasten for trådføring. Prosessen gjentar seg helt til det ikke forelig­ger jordforbindelse med kontaktrøret lenger.
25
Montere trådmater
Montere avspo­lingstrådmater
FARE!
Elektrisk støt kan være dødelig.
Hvis strømkilden er plugget i nettet under arbeidet som er beskrevet nedenfor, er det fare for alvorlige personskader og materielle skader.
Alt arbeid som beskrives under, skal kun utføres når strømbryteren til strømkilden er
satt i posisjon - O - og strømkilden er koblet fra strømnettet!
Pass på at avspolingstrådmateren blir montert i riktig retning! Løperetningen til trådelektroden indikeres av en pil.
Avspolingstrådmateren er kun beregnet til loddrett montering på følgende holdere:
- WF Mounting WALL 4,100,846
- WF Mounting Drum 4,100,845
Det er ikke tillatt å bruke avspolingtrådmateren WF30i REEL R /2R med to ruller i kombi­nasjon med en kurvspole.
Monter avspolingstrådmateren i samsvar med monteringsanvisningen på veggholde-
1
ren eller sveisetrådholderen. Koble trådmaterslangen til avspolingstrådmateren ved hjelp av ekstrautstyret Quick
2
Connect. Koble avspolingstrådmateren til strømkilden i sveisesystemet via Fronius SpeedNet.
3
26
Sett i / bytte materull
2
1
5
6
3
4
4
3
6
7
4
5
1
2
3
NO
Sikkerhet
FARE!
Elektrisk støt kan være dødelig.
Hvis strømkilden er plugget i nettet under arbeidet som er beskrevet nedenfor, er det fare for alvorlige personskader og materielle skader. Alt arbeid som er beskrevet nedenfor, skal kun utføres dersom:
nettbryteren til strømkilden står i stilling 0
strømkilden er koblet fra nettet
Generelt Materullene er ikke satt inn i apparatet ved levering.
For å sikre optimal mating av trådelektroden, må materullene være tilpasset trådspole­diameteren og trådlegeringen som skal sveises.
MERKNAD!
Risiko på grunn av for lite materuller.
Følgene kan bli dårlige sveiseegenskaper.
Bruk bare materuller som tilsvarer trådelektroden.
Du finner en oversikt over tilgjengelige materuller og bruksmulighetene deres i reserve­delslisten.
4-rulledrift: Sette i / bytte materull
FORSIKTIG!
Fare for personskade på grunn av at materullens holder kan slå opp.
Hold fingrene på avstand fra området til høyre og venstre for spennarmen når du
låser opp spennarmen.
1
2
27
FORSIKTIG!
8
6
7
9
2
2
5
1
4
4
3
5
5
1
4
2
6
3
Fare for å komme i klem ved åpne materuller.
Monter alltid beskyttelsesdekselet til 4-rulledriften etter bytte av materullene.
2-rulledrift: Sette i / bytte materull
3
1 2
4
FORSIKTIG!
Fare for å komme i klem ved åpne materuller.
Monter alltid beskyttelsesdekselet til 2-rulledriften etter bytte av materullene.
28
3 4
5
NO
29
Spole inn trådelektrode
Isolert føring av trådelektroden til trådmateren
FARE!
Fare for person- eller materielle skader samt reduserte sveiseresultater på grunn av jordslutning i en ikke-isolert trådelektrode.
Ved automatisert bruk føres trådelektroden bare isolert fra sveisetrådbeholderen,
storspolen eller trådspolen til trådmateren (eksempelvis ved hjelp av trådmater­slange).
En jordslutning kan fremkalles av:
- en ikke-isolert, frittliggende trådelektrode som kommer i berøring med en elektrisk ledende gjenstand under sveisingen
- en manglende isolasjon mellom trådelektrode og den jordede kabinettbegrensnin­gen i en robotcelle
- oppskrapte trådmaterslanger og dermed blanke trådelektroder
For å unngå jordslutning:
- Bruk trådmaterslanger slik at trådelektroden føres isolert til trådmateren.
- Trekk ikke trådmaterslangene over skarpe kanter, ellers kan de slites i stykker.
- Bruk eventuelt slangeholder eller slangebeskyttelse.
- I tillegg kan det anbefales bruk av koblingsstykker og beholderhette for sveisetrådbeholdere for å sikre trygg transport av trådelektroden.
Sikkerhet
2- og 4-rulledrift: La trådelektroden spoles inn.
FORSIKTIG!
Fare for personskader på grunn av roterende drivdeler når dekslene er åpnet i for­bindelse med vedlikeholds- eller monteringsarbeid.
Sikre at drivdelene i avspolingstrådmateren ikke kan startes via strømkilden, selve avs­polingstrådmateren eller andre systemutvidelser.
FORSIKTIG!
Fare for skader på trådmaterslangen og sveisepistolen på grunn av skarpe kanter på trådelektrodeenden.
Avgrad enden på trådelektroden nøye før den føres inn.
FORSIKTIG!
Fare for personskader på grunn av fjæreffekten i den innspolte trådelektroden.
Hold godt fast i enden på trådelektroden når du skyver trådelektroden inn i trådmater­slangen for å unngå skader hvis trådelektroden smekker tilbake.
Skyv trådelektroden fra sveisetrådholderen gjennom trådmaterslangen til avspo-
1
lingstrådmaterens materuller.
30
FORSIKTIG!
1
2
Fare for personskader på grunn av utstikkende trådelektrode.
Spesielt ved tynne eller myke trådelektroder kan trådelektroden brekke som følge av trådopphopning. Sørg for at ansikt og kropp er på trygg avstand fra robot-trådmaterens 4-rulledrift. Bruk egnede vernebriller
Trykk på tasten for trådinnspoling: på avspolingstrådmateren, på robottrådmateren
2
eller på strømkilden
- Mat trådelektroden inn i trådmaterslangen mellom avspolingstrådmateren og robottrådmateren til trådelektroden kommer til materullene i robottrådmateren.
Spol trådelektroden inn i sveisepistol-slangepakken i henhold til bruksanvisningen til
3
robottrådmateren.
NO
4-rulledrift – stille inn arbeidstryk­ket
MERKNAD!
Still inn arbeidstrykket slik at trådelektroden ikke blir deformert, men sikrer en pro­blemfri trådtransport.
1
Standardverdier for
Stålruller
arbeidstrykk
Stål 4–5
CrNi 4–5
Al 0,5–1,5
Fyllingstrådelektroder 2–3
Standardverdier for
Plastruller
arbeidstrykk
Al 3–4
2-rulledrift – stille inn arbeidstryk­ket
MERKNAD!
Still inn arbeidstrykket slik at trådelektroden ikke blir deformert, men sikrer en pro­blemfri trådtransport.
31
1 2
Standardverdier for arbeidstrykk
Ruller med U-formet spor
Stål 4–6
CrNi 4–6
AlMg 3–5
Al, AlSi 2–4
Fyllingstrådelektroder 3–5
32
Pleie, vedlikehold og avhending
Generelt Under normale driftsbetingelser trenger sveisesystemet minimalt med pleie og vedlike-
hold. Det er likevel viktig å ta hensyn til enkelte punkter for å sikre at sveisesystemet er klart til bruk i mange år.
NO
Sikkerhet
Elektrisk støt kan være dødelig.
Før apparatet åpnes:
▶ ▶ ▶ ▶
Arbeid som gjennomføres feil, kan forårsake alvorlige personskader og materielle skader.
▶ ▶
Ved hver bruk - Kontroller sveisepistol-slangepakken, forbindelsesslangepakken og jordforbindelsen
- Kontroller materuller og trådmaterkjerner for skader. Bytt ut skadde komponenter.
- Kontroller arbeidstrykket på materullene og still inn om nødvendig.
- Kontroller at alle skruforbindelser mellom robot, trådmaterfatning og trådmater sitter
- Kontroller at alle skrueforbindelser i systemkomponentene og tilhørende fatninger
FARE!
Sett strømbryteren i stilling - O -. Koble apparatet fra nettet. Sikre mot gjeninnkobling. Forsikre deg om at elektrisk ladede komponenter (f.eks. kondensatorer) er utladet
ved bruk av egnet måleapparat.
FARE!
Alle handlinger som beskrives nedenfor, skal utelukkende gjennomføres av faglært personale. Ta hensyn til kapittelet "Sikkerhetsforskrifter".
for skader. Bytt ut skadde komponenter.
ordentlig fast.
sitter ordentlig fast.
Hvert halvår
Avhending Ta hensyn til gjeldende nasjonale og lokale bestemmelser ved avhending.
MERKNAD!
Fare for skader på elektroniske komponenter.
Blås ikke på elektroniske komponenter på kort avstand.
- Demonter apparatets deksel og blås apparatets indre rent med tørr, redusert trykk­luft.
33
Feildiagnose, feilutbedring
Generelt Apparatene er utstyrt med et intelligent sikkerhetssystem. Det betyr at det i stor grad er
unødvendig å bruke smeltesikringer. Derfor er det ikke nødvendig å skifte smeltesikrin­ger lenger. Etter at en potensiell driftsfeil er utbedret, er apparatet klart til bruk igjen.
Sikkerhet
Feil utført arbeid kan føre til alvorlige personskader og materielle skader.
Alle handlinger som beskrives nedenfor, skal utelukkende gjennomføres av faglært per­sonale. Les sikkerhetsforskriftene i bruksanvisningen til trådmateren.
Elektrisk støt kan være dødelig.
Før apparatet åpnes:
▶ ▶ ▶ ▶
Feildiagnose Noter serienummeret og konfigurasjon av apparatet, samt send en detaljert feilbeskri-
velse til kundeservice hvis
- det oppstår feil som ikke står oppført nedenfor
- de oppførte utbedringstiltakene ikke hjelper
FARE!
FARE!
Sett nettbryteren i stilling -0-. Koble apparatet fra nettet. Sett på et tydelig varselskilt mot gjeninnkobling Forsikre deg om at elektrisk ladede komponenter (f.eks. kondensatorer) er utladet
ved bruk av egnet måleapparat.
Uregelmessig trådhastighet
Årsak Hullet til kontaktrøret er for trangt.
Utbedring Bruk passende kontaktrør.
Årsak Trådmaterkjernen i sveisepistolen er defekt.
Utbedring Kontroller trådmaterkjernen før brudd, smuss osv.
Årsak Materullene egner seg ikke til trådelektroden som brukes.
Utbedring Bruk passende materuller.
Årsak Feil arbeide på materullene.
Utbedring Optimer arbeidstrykket.
Problemer med trådmatingen
Ved bruk med lange slangepakker
Årsak Slangepakken er ikke fagmessig lagt.
34
Utbedring Legg slangepakken så rett som mulig, unngå små bøyeradiu-
ser.
NO
35
Tekniske data
WF 25i REEL R /4R/G/W
WF 30i REEL R /2R/G/W
Tilførselsspenning 24 V DC / 60 V DC
Nominell strøm 0,5 A / 1,2 A
Trådhastighet 1–25 m/min
39,37 - 984,25 ipm.
Tråddrift 4-rulledrift
Tråddiameter 0,8–2,4 mm
0,03 - 0,09 in.
Beskyttelsesklasse IP 21
Kontrolltegn CE, CSA
Mål l x b x h 250 x 210 x 190 mm
9,8 x 8,3 x 7,5 in.
Vekt 4,8 kg
10,58 Ib.
Tilførselsspenning 24 V DC / 60 V DC
Nominell strøm 0,5 A / 0,9 A
Trådhastighet 1–30 m/min
39,37 - 1181,10 ipm.
Tråddrift 2-rulledrift
Tråddiameter 0,8–1,6 mm
0,03 - 0,06 in.
Beskyttelsesklasse IP 21
Kontrolltegn CE, CSA
Mål l x b x h 250 x 210 x 190 mm
9,8 x 8,3 x 7,5 in.
Vekt 4,6 kg
10,14 Ib.
36
NO
37
38
NO
39
FRONIUS INTERNATIONAL GMBH
Froniusstraße 1
A-4643 Pettenbach
AUSTRIA
contact@fronius.com
www.fronius.com
Under www.fronius.com/contact you will find the addresses
of all Fronius Sales & Service Partners and locations.
Loading...
