WF 25i REEL R /4R
WF 30i REEL R /2R
Upute za upotrebu
HR
Brzina žice
42,0426,0154,HR 017-11092020
Sadržaj
Sigurnosni propisi 5
Objašnjenje sigurnosnih napomena 5
Općenito 5
Propisna primjena 6
Okolni uvjeti 6
Obaveze vlasnika 6
Obaveze osoblja 6
Mrežni priključak 7
Vlastita zaštita i zaštita drugih osoba 7
Opasnost od opasnih plinova i para 7
Opasnost putem iskakanja iskre 8
Opasnosti od mrežne struje i struje zavarivanja 8
Lutajuće struje zavarivanja 10
EMC kategorizacija uređaja 10
EMC mjere 10
EMF mjere 11
Osobito kritične točke 11
Zahtjev za zaštitni plin 12
Opasnost putem boca zaštitnog plina 12
Opasnost od izlazećeg zaštitnog plina 13
Sigurnosne mjere na mjestu montaže i prilikom transporta 13
Sigurnosne mjere tijekom normalnog rada 14
Puštanje u pogon, održavanje i servisiranje 14
Sigurnosno-tehnička provjera 14
Odlaganje 15
Sigurnosna oznaka 15
Sigurnost podataka 15
Autorska prava 15
Općenito 16
Sigurnost 16
Koncept uređaja 16
Područje korištenja 16
Propisna primjena 16
Primjer primjene 17
Upozorenja na uređaju 17
Opis upozorenja na uređaju 20

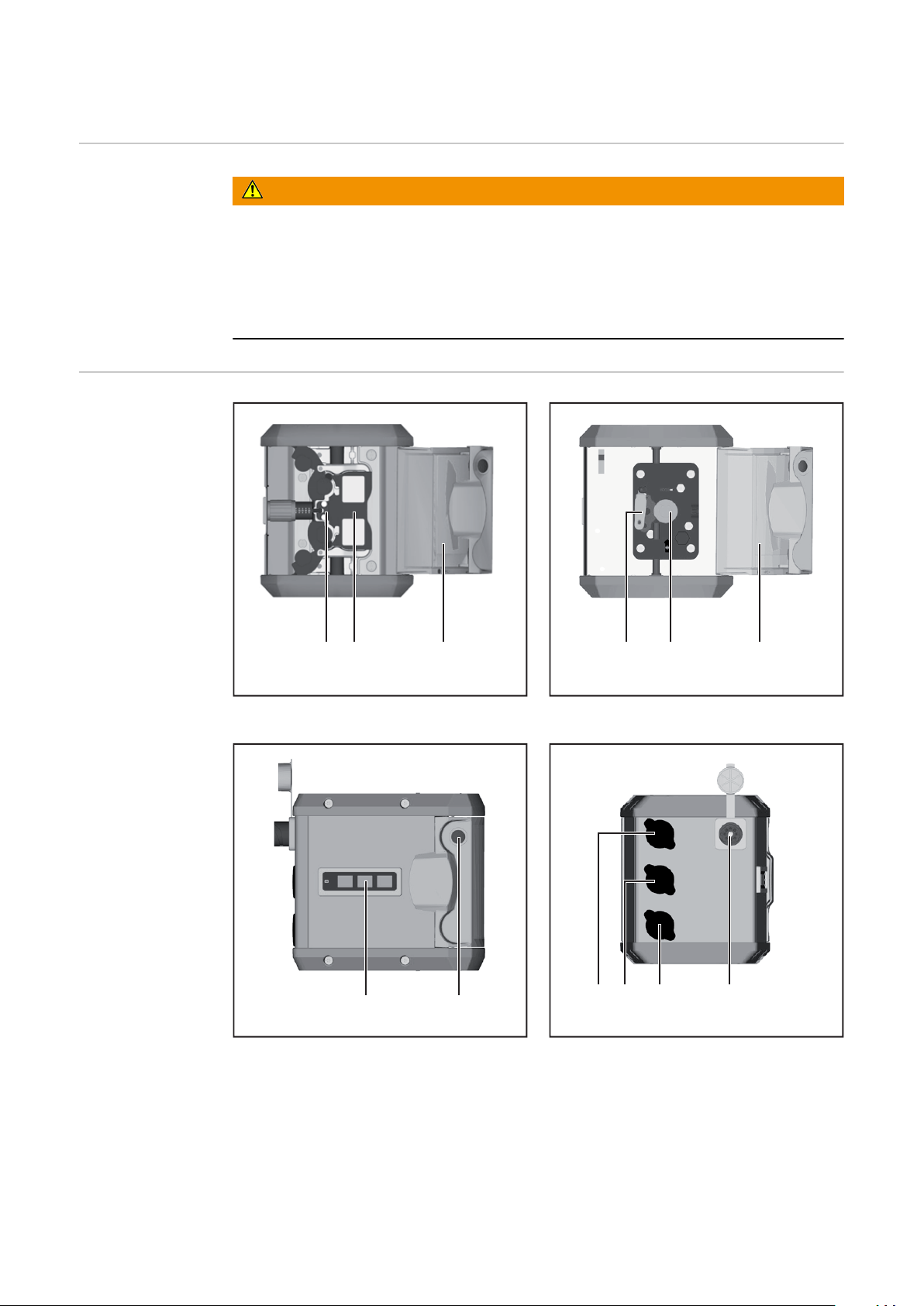

Kontrole, priključci i mehaničke komponente 22
Sigurnost 22
Kontrole, priključci i mehaničke komponente 22
Upravljačka ploča 24
Montaža sustava za pomicanje žice 26
Montaža sustava za pomicanje žice s uređajem za odmatanje 26
Namještanje / zamjena kotačića za dodavanje 27
Sigurnost 27
Općenito 27

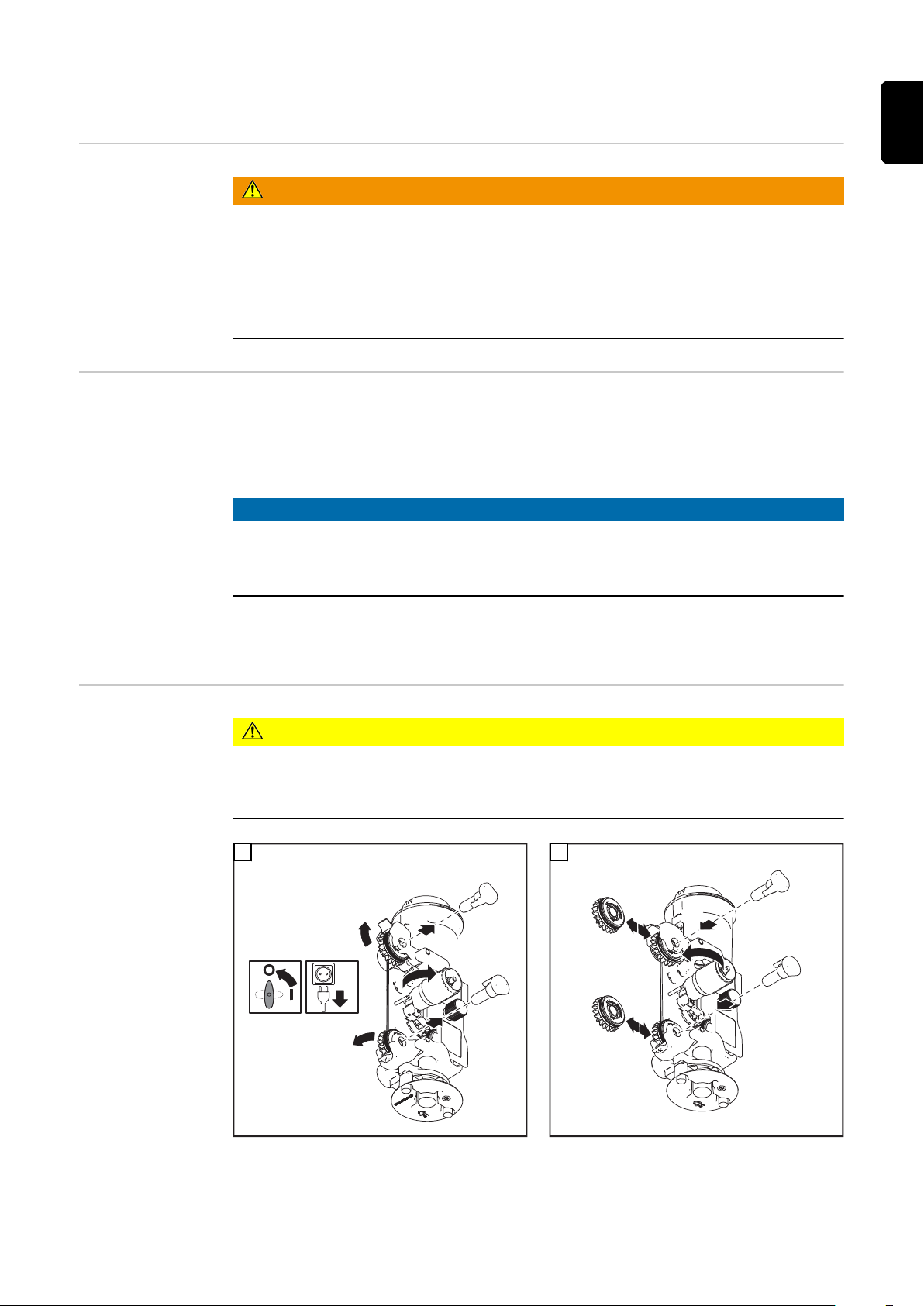

Pogon s 4 valjka: Namještanje/zamjena valjaka za dovod 27

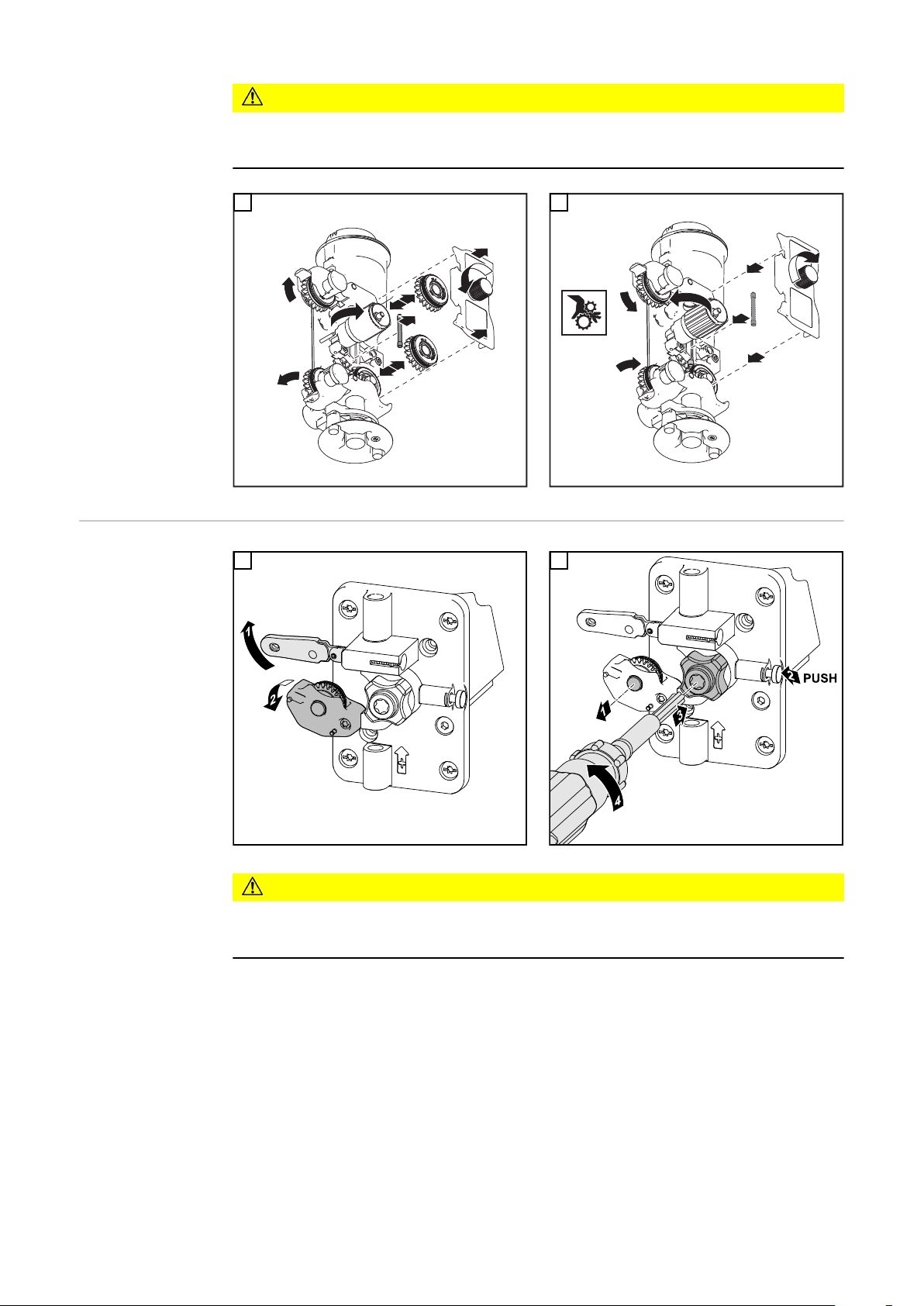

Pogon s 2 valjka: Namještanje/zamjena valjaka za dovod 28
Skupljanje žičane elektrode 30
Vođenje izolirane žičane elektrode prema sustavu za pomicanje žice 30
Sigurnost 30
Pogon s 2 i 4 valjka: Skupljanje žičane elektrode 30
Pogon s 4 valjka – namještanje kontaktnog pritiska 31
Pogon s 2 valjka – namještanje kontaktnog pritiska 32
Njega, održavanje i odlaganje 33
Općenito 33
Sigurnost 33
Prilikom svakog puštanja u pogon 33
Svakih 6 mjeseci 33
Odlaganje 33
Dijagnoza grešaka, uklanjanje grešaka 34
HR
3
Općenito 34
Sigurnost 34
Dijagnosticiranje pogrešaka 34
Tehnički podaci 36
WF 25i REEL R /4R/G/W 36
WF 30i REEL R /2R/G/W 36
4
Sigurnosni propisi
HR
Objašnjenje
sigurnosnih
napomena
OPASNOST!
Označava neposrednu opasnost.
Ako se ona ne izbjegne, posljedice mogu biti smrtonosne ili vrlo teške ozljede.
▶
UPOZORENJE!
Označava moguću opasnu situaciju.
Ako se ona ne izbjegne, posljedice mogu biti smrtonosni i najteži oblici ozljeda.
▶
OPREZ!
Označava moguću štetnu situaciju.
Ako se ona ne izbjegne, posljedice mogu biti male ili manje ozljede, kao i materijalna
▶
šteta.
NAPOMENA!
Označava mogućnost manjkavih rezultata rada i štete na opremi.
Općenito Uređaj je izrađen pomoću najnovije tehnologije i u skladu s priznatim sigurnosno-
tehničkim propisima. Međutim, nepravilna upotreba ili zloupotreba može ugroziti
- život i zdravlje korisnika ili trećih osoba,
- uređaj i ostalu imovinu korisnika,
- učinkovit rad s uređajem.
Sve osobe koje sudjeluju u postavljanju, upotrebi, održavanju i servisiranju uređaja moraju
- imati odgovarajuće kvalifikacije,
- posjedovati znanje o zavarivanju i
- temeljito pročitati ove upute za upotrebu te ih se strogo pridržavati.
Upute za upotrebu moraju se stalno čuvati na lokaciji upotrebe uređaja. Osim uputa za
upotrebu, obavezno je pridržavati se općih i lokalnih propisa o sprečavanju nesreća i
zaštiti okoliša.
Sve napomene o sigurnosti i opasnostima na uređaju
- držite u čitljivom stanju
- nemojte oštetiti
- nemojte ukloniti
- nemojte prekriti, zalijepiti ili premazati.
Položaje napomena o sigurnosti i opasnostima na uređaju možete pronaći u poglavlju
„Općenito” u sklopu uputa za upotrebu uređaja.
Smetnje koje mogu utjecati na sigurnost moraju se ukloniti prije uključivanja uređaja.
Riječ je o vašoj sigurnosti!
5
Propisna primjena
Okolni uvjeti Upotreba ili skladištenje uređaja izvan navedenog raspona smatraju se nepropisnim.
Uređaj služi za rad isključivo u svrhe za koje je namijenjen.
Uređaj je namijenjen isključivo za postupke zavarivanja koji su navedeni na natpisnoj
pločici.
Svaki drugi oblik upotrebe smatra se nepropisnim. Proizvođač ne snosi odgovornost za
tako nastale štete.
Propisna primjena obuhvaća i sljedeće:
- temeljito čitanje i pridržavanje svih napomena iz uputa za upotrebu
- temeljito čitanje i pridržavanje svih napomena o sigurnosti i opasnostima
- pravilno provođenje inspekcijskih radova i radova na održavanju.
Uređaj nikada ne upotrebljavajte za sljedeće:
- odmrzavanje cijevi
- punjenje baterija/akumulatora
- pokretanje motora
Uređaj je namijenjen za pogon u industriji i obrtima. Proizvođač ne odgovara za štete
koje nastaju uslijed korištenja u stambenom prostoru.
Za nepotpune ili pogrešne rezultate rada proizvođač također ne preuzima nikakvu odgovornost.
Proizvođač ne snosi odgovornost za tako nastale štete.
Raspon temperature okolnog zraka:
- tijekom rada: od -10 °C do +40 °C (od 14 °F do 104 °F)
- tijekom transporta i skladištenja: od -20 °C do +55 °C (od -4 °F do 131 °F)
Relativna vlažnost zraka:
- do 50 % pri 40 °C (104 °F)
- do 90 % pri 20 °C (68 °F)
Okolni zrak: ne sadržava prašinu, kiseline, nagrizajuće plinove ili tvari itd.
Maksimalna nadmorska visina: do 2000 m (6561 ft. 8.16 in)
Obaveze vlasnika Vlasnik se obvezuje da će dopustiti da na uređaju rade samo osobe koje su
- upoznate s temeljnim propisima o sigurnosti na radu i sprečavanju nesreća i
upućene u rukovanje uređajem
- pročitale i razumjele upute za upotrebu, osobito poglavlje „Sigurnosni propisi” te to
svojim potpisom potvrdile
- obučene u skladu sa zahtjevima za rezultate rada.
Savjestan rad osoblja u pogledu sigurnosti potrebno je provjeravati u redovitim razmacima.
Obaveze osoblja Sve osobe koje su zadužene za rad na uređaju obavezne su prije početka rada
- slijediti osnovne propise o sigurnosti na radu i sprečavanju nesreća
- pročitati ove upute za uporabu, osobito poglavlje „Sigurnosni propisi”, i potvrditi svojim potpisom da su ih razumjele i da će ih slijediti.
Prije napuštanja radnog mjesta pobrinite se da ni u vašoj odsutnosti ne može doći do
ozljeđivanja osoba ili materijalne štete.
6
Mrežni priključak Uređaji velike snage mogu zbog svoje potrošnje električne struje smanjiti energetsku
kvalitetu mreže.
To može utjecati na pojedine vrste uređaja na sljedeće načine:
- ograničenja priključka
-
zahtjevi koji se odnose na maksimalnu dopuštenu mrežnu impedanciju
-
zahtjevi koji se odnose na minimalnu dopuštenu snagu kratkog spoja
*)
na svakom priključenju na javnu mrežu
*)
*)
pogledajte Tehničke podatke
U tom slučaju rukovatelj ili korisnik uređaja mora osigurati da je priključenje uređaja
dopušteno, eventualno u konzultaciji s poduzećem za opskrbu električnom energijom.
VAŽNO! Potrebno je sigurno uzemljiti mrežni priključak!
HR
Vlastita zaštita i
zaštita drugih
osoba
Pri radu s uređajem izlažete se brojnim opasnostima, kao što su:
- iskrenje, vrući metalni dijelovi koji lete uokolo
- zračenje električnog luka koje je štetno za oči i kožu
- štetna elektromagnetska polja, koja mogu ugroziti život osoba sa srčanim stimulatorom
- opasnost od mrežne struje i struje zavarivanja
- povećana izloženost buci
- štetni dim koji nastaje pri zavarivanju i plinovi
Pri radu s uređajem nosite prikladnu zaštitnu odjeću. Zaštitna odjeća mora imati sljedeća
svojstva:
- teško se može zapaliti
- izolirajuća je i suha
- prekriva cijelo tijelo, neoštećena je i u dobrom je stanju
- zaštitna kaciga
- hlače koje nisu zavrnute
U zaštitnu opremu ubraja se između ostaloga:
- Oči i lice zaštitite štitnikom za zaštitu očiju i lica s filtrom koji je u skladu s propisima
od UV zračenja, vrućine i iskrenja.
- Iza štitnika za zaštitu očiju i lica nosite propisne zaštitne naočale sa zaštitnim
vizirom.
- Nosite izdržljive cipele koje izoliraju i u vlažnim uvjetima.
- Ruke zaštitite prikladnim rukavicama (koje izoliraju od električne struje, štite od
vrućine).
- Za smanjenje izloženosti buci i zaštitu od ozljeda nosite zaštitu za sluh.
Opasnost od
opasnih plinova i
para
Osobe, a prvenstveno djeca, moraju se držati podalje tijekom rada uređaja i izvođenja
postupka zavarivanja. Ako se osobe ipak nalaze u blizini,
- podučite ih o svim opasnostima (opasnost od osljepljivanja putem električnog luka,
opasnost od ozljeđivanja zbog iskrenja, dim koji nastaje pri zavarivanju i koji je opasan za zdravlje, izloženost buci, moguće opasnosti putem mrežne struje ili struje
zavarivanja...),
- stavite im na raspolaganje zaštitna sredstva ili
- izgradite prikladne zaštitne zidove i zastore.
Dim koji nastaje pri zavarivanju sadržava plinove i pare koji su opasni za zdravlje.
Dim koji nastaje pri zavarivanju sadržava tvari koje prema retku 118. Međunarodne
agencije za istraživanje raka uzrokuju rak.
7
Primjenjujte precizno usisavanje i usisavanje prostorije.
Ako je moguće, upotrijebite gorionik za zavarivanje s ugrađenim uređajem za usisavanje.
Držite glavu podalje od dima koji nastaje pri zavarivanju i plinova koji nastaju tijekom
rada.
Nastali dim i opasne plinove
- nemojte udisati
- isišite ih pomoću prikladnih sredstava iz radnog područja.
Osigurajte dovoljno dovoda svježeg zraka. Pobrinite se da u svakom trenutku postoji
stopa cirkulacije zraka od najmanje 20 m³ / sat.
Ako ventilacija nije dostatna, upotrebljavajte zavarivačku kacigu s dovodom zraka.
Ako postoje nejasnoće o tome je li kapacitet usisa dovoljan, izmjerene vrijednosti emisije
štetnih tvari usporedite s dopuštenim graničnim vrijednostima.
Sljedeće su komponente među ostalim odgovorne za stupanj štetnosti dima koji nastaje
prilikom zavarivanja:
- metali upotrijebljeni za izradak
- elektrode
- naneseni slojevi
- sredstva za čišćenje, odmašćivanje i slično
- primijenjeni postupak zavarivanja
Opasnost putem
iskakanja iskre
Stoga se pridržavajte odgovarajućih sigurnosnih podatkovnih listova za materijale i
navoda proizvođača za nabrojene komponente.
Preporuke za scenarije izloženosti, mjere za upravljanje rizikom i utvrđivanje radnih
uvjeta možete pronaći na web-stranici udruženja European Welding Association u
području Health & Safety (https://european-welding.org).
Zapaljive pare (primjerice, pare otapala) držite podalje od područja emitiranja električnog
luka.
Ako se ne vrši zavarivanje, zatvorite ventil boce zaštitnog plina ili glavni dovod plina.
Iskakanje iskre može izazvati požare i eksplozije.
Nikada ne zavarujte u blizini zapaljivih materijala.
Zapaljivi materijali moraju biti barem 11 metara (36 ft. 1,07 in.) udaljeni od električnog
luka ili poklopljeni provjerenom prekrivnom pločom.
Imajte spremne prikladne, ispitane aparate za gašenje požara.
Iskre i vrući metalni dijelovi mogu dospjeti u okolno područje i kroz male pukotine i
otvore. Poduzmite odgovarajuće mjere kako biste spriječili opasnost od ozljeda i požara.
Opasnosti od
mrežne struje i
struje zavarivanja
8
Nemojte zavarivati u područjima u kojima postoji opasnost od požara i eksplozije te na
zatvorenim spremnicima, bačvama ili cijevima, ako oni nisu pripremljeni u skladu s odgovarajućim nacionalnim i međunarodnim normama.
Nije dopušteno zavarivati na spremnicima u kojima se skladište / su skladišteni plinovi,
pogonska goriva, mineralna ulja i sl. Zbog mogućih ostataka postoji opasnost od eksplozije.
Strujni udar u načelu je opasan po život i može dovesti do smrti.
Ne dodirujte dijelove unutar i izvan uređaja koji su pod naponom.
Prilikom zavarivanja postupkom MIG/MAG i postupkom TIG pod naponom su i žica za
zavarivanje, kolut za žicu, valjci za dovod i svi metalni dijelovi koji su povezani sa žicom
za zavarivanje.
Dodavač žice uvijek postavljajte na dovoljno izoliranu podlogu ili koristite prikladan, izolirajući prihvatnik za pomicanje žice.
Za prikladnu osobnu zaštitu od potencijala uzemljenja ili mase osigurajte dostatno izolirajuću, suhu podlogu ili pokrivnu ploču. Podloga ili pokrivna ploča u potpunosti moraju
pokrivati cijelo područje između tijela i potencijala uzemljenja ili mase.
Svi kabeli i žice moraju biti pričvršćeni, neoštećeni, izolirani i prikladnih dimenzija.
Labave spojeve, spaljene, oštećene ili nedovoljno dimenzionirane kabele i žice potrebno
je odmah zamijeniti.
Prije svake upotrebe provjerite jesu li priključci za napajanje pričvršćeni na svojem
mjestu.
Kod kabela za napajanje s bajonet-priključcima okrenite kabel za napajanje za min. 180°
po uzdužnoj osi i osigurajte prednapon.
Kabel ili žice nemojte ovijati oko tijela niti dijelova tijela.
Elektrodu (štapnu elektrodu, volframovu elektrodu, žicu za zavarivanje ...)
- nikad ne uranjajte u tekućine kako bi se ohladila
- nikad nemojte dodirivati ako je uključen izvor struje.
Između elektroda dvaju aparata za zavarivanje može se na primjer pojaviti dvostruki
napon praznog hoda jednog aparata za zavarivanje. Istovremeno dodirivanje potencijala
obiju elektroda pod određenim uvjetima može biti opasno po život.
HR
Električar mora redovito provjeravati funkcionalnost zaštitnog vodiča na mrežnim
kabelima i kabelima uređaja.
Za propisnu upotrebu uređaja razreda zaštite I potrebna je mreža sa zaštitnim vodičem i
utičnim sustavom s kontaktom za zaštitni vodič.
Upotreba uređaja na mreži bez zaštitnog vodiča i utičnici bez kontakta za zaštitni vodič
dopuštena je samo ako su zadovoljeni svi nacionalni propisi koji se odnose na zaštitno
odvajanje.
U protivnom se takva upotreba smatra grubim nemarom. Proizvođač ne snosi odgovornost za tako nastale štete.
Ako je potrebno, putem prikladnog sredstva osigurajte odgovarajuće uzemljenje radnog
komada.
Isključite uređaje koji se ne upotrebljavaju.
U slučaju radova na većim visinama nosite sigurnosni pojas za rad na visini kako biste
se osigurali od pada.
Prije rada na uređaju isključite uređaj i izvucite mrežni utikač.
Osigurajte uređaj jasno čitljivom i razumljivom pločom s upozorenjima kako netko ne bi
uključio mrežni utikač i ponovno uključio uređaj.
Nakon otvaranja uređaja:
- ispraznite sve komponente od električnog naboja
- pobrinite se da ni u jednoj komponenti uređaja nema struje.
Ako su potrebni radovi na dijelovima pod naponom, dogovorite se s drugom osobom da
pravovremeno isključi glavnu sklopku.
9
Lutajuće struje
zavarivanja
Ako se ne pridržavate napomena koje su navedene u nastavku, moguć je nastanak lutajućih struja zavarivanja, koje mogu izazvati sljedeće:
- opasnost od požara
- pregrijavanje komponenti s kojima je radni komad povezan
- uništavanje zaštitnih vodiča
- oštećenje uređaja i druge električne opreme
Pobrinite se da je stezaljka radnog komada čvrsto povezana s radnim komadom.
Stezaljku radnog komada pričvrstite što bliže mjestu na kojem se zavaruje.
Uređaj postavite tako da dovoljna količina izolacije bude okrenuta prema okolnom električki vodljivom području, npr. izolacija prema podlozi ili postoljima koja provode električnu struju.
Ako upotrebljavate strujne razdjelnike, prihvatnike s dvije glave itd., pridržavajte se
sljedećeg: I elektroda gorionika za zavarivanje / držača elektroda koji se ne upotrebljavaju može provoditi potencijal. Pobrinite se da se gorionik za zavarivanje / držač elektroda koji se ne upotrebljavaju skladište uz odgovarajuću izolaciju.
Ako se radi o automatskim MIG/MAG primjenama, žičanu elektrodu do dodavača žice
vodite samo ako je izolirana od bubnja žice za zavarivanje, velikog koluta ili koluta za
žicu.
EMC kategorizacija uređaja
EMC mjere U posebnim slučajevima, unatoč pridržavanju standardizirane emisijske granice, mogu
Uređaji emisijskog razreda A:
- predviđeni su samo za upotrebu u industrijskim zonama
- u drugim područjima mogu prouzročiti smetnje povezane s vodičima i zračenjem.
Uređaji emisijskog razreda B:
- ispunjavaju emisijske zahtjeve za stambene i industrijske zone. To vrijedi i za stambene zone u kojima se energetska opskrba odvija putem javne niskonaponske
mreže.
EMC kategorizacija uređaja prema nazivnoj pločici ili tehničkim podacima.
nastupiti smetnje za predviđeno područje primjene (npr. ako se na mjestu upotrebe nalaze osjetljivi uređaji ili ako je mjesto upotrebe u blizini radijskih ili televizijskih prijamnika).
U tom slučaju korisnik je obvezan poduzeti mjere za uklanjanje smetnji.
Provjerite i ocijenite otpornost na smetnje opreme u okruženju uređaja u skladu s nacionalnim i međunarodnim odredbama. Ovo su primjeri opreme sklone smetnjama na koju
uređaj može utjecati:
- sigurnosna oprema
- električni vodovi i vodovi za prijenos signala i podataka
- računalna i telekomunikacijska oprema
- oprema za mjerenje i kalibriranje
10
Potporne mjere za izbjegavanje EMC problema:
1. Opskrba električnom energijom
- Ako se elektromagnetske smetnje pojavljuju usprkos korištenju strujnog prik-
ljučka koji je u skladu s propisima, poduzmite dodatne mjere (npr. koristite prikladni strujni filter).
2. Vodovi za zavarivanje
- neka budu što kraći
- neka budu što bliže jedan drugome (i za izbjegavanje EMF problema)
- položeni daleko od drugih vodova
3. Izjednačavanje potencijala
4. Uzemljenje radnog dijela
- Ako je potrebno, uspostavite uzemljenje preko prikladnih kondenzatora.
5. Ako je potrebno, zaštitite ga
- Zaštitite drugu opremu u okruženju
- Zaštitite cijelu instalaciju za zavarivanje
EMF mjere Elektromagnetska polja mogu naštetiti zdravlju na način koji još nije poznat:
- Djelovanje na zdravlje osoba u blizini, npr. osoba koje nose srčane elektrostimulatore ili pomagala za sluh
- Osobe koje nose srčane elektrostimulatore moraju se savjetovati sa svojim
liječnikom prije nego što se budu zadržavale u neposrednoj blizini uređaja i postupka zavarivanja
- Razmak između kablova za zavarivanje i glave/trupa zavarivača iz sigurnosnih
razloga mora biti što veći
- Kabel za zavarivanje i pakete crijeva ne nosite preko ramena i ne omatajte oko tijela
ili dijelova tijela
HR
Osobito kritične
točke
Ruke, kosu, dijelove odjeće i alate držite podalje od pokretnih dijelova, kao što su na
primjer:
- ventilatori
- zupčanici
- valjci
- vratila
- kolutovi za žicu i žice za zavarivanje.
Ne posežite u rotirajuće zupčanike pogona za žicu ili rotirajuće komponente pogona.
Pokrivne ploče i bočne dijelove dopušteno je otvoriti/ukloniti samo tijekom trajanja
radova na održavanju i popravaka.
Tijekom rada
- Osigurajte da su sve pokrivne ploče zatvorene i da su svi bočni dijelovi pravilno
montirani.
- Držite sve pokrivne ploče i bočne dijelove zatvorenima.
Izlazak žice za zavarivanje iz gorionika za zavarivanje predstavlja visok rizik od
ozljeđivanja (probadanje ruke, ozljeđivanje lica i očiju...).
Stoga gorionik za zavarivanje uvijek držite podalje od tijela (uređaji sa sustavom za
pomicanje žice) i upotrebljavajte prikladne zaštitne naočale.
Izradak ne dodirujte tijekom i nakon zavarivanja – postoji opasnost od opeklina.
S ohlađenog izratka može otpasti troska. Stoga i prilikom naknadne obrade izradaka
nosite zaštitnu opremu u skladu s propisima i osigurajte odgovarajuću zaštitu za druge
osobe.
Gorionik za zavarivanje i ostale komponente opreme s visokim radnim temperaturama
ostavite da se ohlade prije nego što budete radili na njima.
U prostorijama u kojima postoji opasnost o požara i eksplozije vrijede posebni propisi
– pridržavajte se odgovarajućih nacionalnih i međunarodnih odredaba.
Izvori struje za radove u prostorijama s povećanom električnom opasnosti (npr. kotao)
moraju biti označeni znakom (Safety). Izvor struje ne smije se međutim nalaziti u takvim
prostorijama.
Rashladno sredstvo koje izlazi predstavlja opasnost od opeklina. Prije isključenja priključaka za protok ili povratni tok rashladnog sredstva, isključite rashladni uređaj.
11
Prilikom rukovanja rashladnim sredstvom pridržavajte se navoda sa sigurnosnog podatkovnog lista rashladnog sredstva. Sigurnosni podatkovni list rashladnog sredstva možete
dobiti u svojoj servisnoj službi ili na službenoj stranici proizvođača.
Za transport uređaja dizalicom koristite samo odgovarajuću proizvođačevu opremu za
prijenos tereta.
- Lance ili užad prikvačite na sve predviđene točke za montiranje odgovarajuće
opreme za prijenos tereta.
- Lanci ili užad moraju imati što je moguće manji kut na okomiti pravac.
- Uklonite bocu za plin i sustav za pomicanje žice (MIG/MAG i TIG uređaji).
Ako je sustav za pomicanje žice ovješen na dizalicu prilikom zavarivanja, uvijek koristite
prikladan, izolirajući ovjes za pomicanje žice (MIG/MAG i TIG uređaji).
Ako je uređaj opremljen remenom ili ručkom za nošenje, oni isključivo služe za transport
uređaja rukom. Remen za nošenje nije prikladan za transport uz pomoć dizalice, viličara
ili drugog mehaničkog uređaja za podizanje.
Sva sredstva za podizanje (remenje, kopče, lanci itd.) koja se koriste zajedno s uređajem
ili njegovim komponentama potrebno je redovito provjeravati (npr. postoje li mehanička
oštećenja, korozija ili druge promjene uzrokovane utjecajem okoliša).
Interval i opseg provjere moraju odgovarati barem važećim nacionalnim normama i smjernicama.
Postoji opasnost od neopaženog istjecanja zaštitnog plina bez boje i mirisa u slučaju
korištenja adaptera za priključak za zaštitni plin. Navoje adaptera na strani uređaja za
priključivanje zaštitnog plina potrebno je prije montaže zabrtviti pomoću prikladne teflonske trake.
Zahtjev za
zaštitni plin
Opasnost putem
boca zaštitnog
plina
Onečišćeni zaštitni plin, posebno u prstenastim vodovima, može prouzročiti oštećenja
opreme i smanjenu kvalitetu zavarivanja.
Treba ispuniti sljedeća pravila o kvaliteti zaštitnog plina:
- veličina čestica krute tvari < 40 µm
- temperatura rosišta plina pod tlakom < -20 °C
- maks. sadržaj ulja < 25 mg/m³
Po potrebi koristite filtre!
Boce zaštitnog plina sadrže plin pod tlakom i u slučaju oštećenja mogu eksplodirati.
Budući da su boce zaštitnog plina sastavni dio opreme za zavarivanje, potrebno je jako
oprezno rukovati njima.
Boce zaštitnog plina sa zabrtvljenim plinom zaštitite od previsoke temperature,
mehaničkih udaraca, troske, otvorenog plamena, iskri i električnih lukova.
Boce zaštitnog plina montirajte okomito i pričvrstite u skladu s uputama kako se ne bi
mogle prevrnuti.
Boce zaštitnog plina držite podalje od krugova zavarivanja ili drugih električnih strujnih
krugova.
Nikad nemojte objesiti gorionik za zavarivanje na bocu zaštitnog plina.
12
Nikad nemojte elektrodom dodirivati bocu zaštitnog plina.
Opasnost od eksplozije – nikad nemojte zavarivati na boci zaštitnog plina koja je pod tlakom.
Uvijek koristite samo prikladne boce zaštitnog plina i odgovarajući prikladni pribor (regulator, crijeva i priključke...) za svaku primjenu. Boce zaštitnog plina i pribor koristite samo
ako su u dobrom stanju.
Ako je ventil boce zaštitnog plina otvoren, okrenite lice od ispusta.
Ako se ne zavaruje, zatvorite ventil boce zaštitnog plina.
Ako boca zaštitnog plina nije priključena, ostavite poklopac na ventilu boce zaštitnog
plina.
Pridržavajte se navoda proizvođača te odgovarajućih nacionalnih i međunarodnih odredaba za boce zaštitnog plina i dijelove pribora.
HR
Opasnost od
izlazećeg zaštitnog plina
Sigurnosne mjere
na mjestu
montaže i prilikom transporta
Opasnost od gušenja nekontrolirano izlazećim zaštitnim plinom
Zaštitni je plin bezbojan i bezmirisan i može pri izlasku potisnuti kisik iz okolnog zraka.
- Osigurajte dovoljan dovod svježeg zraka – stopa cirkulacije zraka mora iznositi najmanje 20 m³ po satu
- Slijedite sigurnosna upozorenja i upozorenja u vezi s održavanjem boce zaštitnog
plina ili glavnog dovoda plina
- Ako se ne vrši zavarivanje, zatvorite ventil boce zaštitnog plina ili glavni dovod plina.
- Prije svakog stavljanja u pogon provjerite istječe li nekontrolirano plin iz boce zaštitnog plina ili glavnog dovoda plina.
Uređaj koji se prevrne može predstavljati opasnost po život! Uređaj postavljajte na ravnim, fiksnim podlogama tako da bude stabilan
- Dopušten je nagibni kut od maksimalno 10°.
U prostorima u kojima postoji opasnost od požara i eksplozije vrijede posebni propisi
- Pridržavajte se odgovarajućih nacionalnih i međunarodnih odredaba.
Putem internih uputa i kontrola osigurajte da je okruženje radnog mjesta uvijek čisto i
pregledno.
Uređaj postavljajte i upotrebljavajte isključivo u skladu sa stupnjem IP zaštite navedenim
na označnoj pločici.
Prilikom postavljanja uređaja osigurajte slobodni prostor oko uređaja od 0,5 m (1 ft. 7,69
in.) kako bi hladni zrak mogao slobodno ulaziti i izlaziti.
Pobrinite se prilikom transporta uređaja da se pridržavate svih važećih nacionalnih i
regionalnih smjernica i propisa za sprečavanje nesreća. To osobito vrijedi za smjernice
koje se odnose na opasnosti prilikom transporta i otpremanja.
Ne podižite i ne transportirajte aktivne uređaje. Isključite uređaje prije transporta i podizanja!
Prije svakog transporta uređaja u potpunosti ispustite rashladno sredstvo te demontirajte
sljedeće komponente:
- Dodavanje žice
- kolut žice
- bocu zaštitnog plina
Prije stavljanja u pogon, nakon transporta obvezno provjerite vizualnim pregledom postoje li oštećenja na uređaju. Neka sva moguća oštećenja popravi obučeno servisno
osoblje prije stavljanja u pogon.
13
Sigurnosne mjere
tijekom normalnog rada
Uređaj upotrebljavajte samo kada svi sigurnosni uređaji u potpunosti funkcioniraju. Ako
sigurnosni uređaji ne funkcioniraju u potpunosti, postoji opasnost za
- život i zdravlje korisnika ili trećih osoba,
- uređaj i ostalu imovinu korisnika
- učinkovit rad s uređajem.
Prije uključivanja uređaja popravite sigurnosne uređaje koji ne funkcioniraju u potpunosti.
Sigurnosni uređaji nikada se ne smiju izbjegavati niti staviti izvan pogona.
Prije uključivanja uređaja osigurajte da nitko nije u opasnosti.
Barem jednom tjedno provjerite postoje li na uređaju izvana vidljiva oštećenja i provjerite
funkcionalnost sigurnosnih uređaja.
Bocu zaštitnog plina uvijek dobro pričvrstite i u slučaju transporta uređaja dizalicom
prethodno je skinite.
Samo je originalno rashladno sredstvo proizvođača zbog njegovih svojstava (električna
vodljivost, zaštita od smrzavanja, kompatibilnost s materijalom, gorivost...) prikladno za
upotrebu u našim uređajima.
Upotrebljavajte samo prikladno originalno rashladno sredstvo proizvođača.
Originalno rashladno sredstvo proizvođača nemojte miješati s drugim rashladnim
sredstvima.
Puštanje u
pogon,
održavanje i servisiranje
Na rashladni krug priključite samo komponente sustava proizvođača.
Ako u slučaju korištenja drugim komponentama sustava ili drugim rashladnim sredstvima
dođe do oštećenja, proizvođač ne odgovara za njih i prestaju vrijediti svi jamstveni zahtjevi.
Rashladno sredstvo FCL 10/20 nije zapaljivo. Rashladno sredstvo na bazi etanola pod
određenim je uvjetima zapaljivo. Rashladno sredstvo transportirajte samo u zatvorenim
originalnim spremnicima i držite ih podalje od izvora zapaljenja
Istrošeno rashladno sredstvo stručno odložite u skladu s nacionalnim i međunarodnim
propisima. Sigurnosni podatkovni list rashladnog sredstva možete dobiti u svojoj servisnoj službi ili na službenoj stranici proizvođača.
U rashlađenom sustavu prije svakog početka zavarivanja provjerite razinu rashladnog
sredstva.
Za dijelove trećih strana ne može se jamčiti da su osmišljeni i izrađeni u skladu sa zahtjevima i sigurnosnim propisima.
- Upotrebljavajte samo originalne rezervne i potrošne dijelove (vrijedi i za standardizirane dijelove).
- Uređaj se ne smije mijenjati ni dopunjavati bez odobrenja proizvođača.
- Odmah zamijenite komponente koje nisu u besprijekornom stanju.
- Prilikom naručivanja navedite točan naziv i broj dijela prema popisu zamjenskih dijelova te serijski broj svog uređaja.
Sigurnosnotehnička provjera
14
Vijci kućišta predstavljaju veze za zaštitne vodiče za uzemljenje dijelova kućišta.
Uvijek koristite odgovarajući broj originalnih vijaka kućišta s navedenim okretnim
momentom.
Proizvođač preporučuje da se najmanje svakih 12 mjeseci provede sigurnosno-tehnička
provjera.
Unutar istog intervala od 12 mjeseci proizvođač preporučuje kalibriranje izvora struje.
Preporučuje se da ovlašteni električar izvede sigurnosno-tehničku provjeru
- nakon izmjena
- nakon ugradnje ili dogradnje
- nakon popravaka i održavanja
- najmanje svakih 12 mjeseci.
Prilikom sigurnosno-tehničke provjere potrebno je pridržavati se odgovarajućih
međunarodnih i nacionalnih normi i smjernica.
Više informacija o sigurnosno-tehničkoj provjeri i kalibriranju možete dobiti u svojoj servisnoj službi. Ondje možete dobiti i potrebnu dokumentaciju.
Odlaganje Ne odlažite uređaj s kućnim otpadom! Sukladno europskoj Direktivi 2002/96/EZ o elek-
tričnom i elektroničkom otpadu i njezinoj provedbi u nacionalnom pravu, iskorišteni električni alati moraju se prikupljati odvojeno i reciklirati na ekološki prihvatljiv način. Vratite
svoj iskorišteni uređaj dobavljaču ili nabavite informacije o lokalnom, ovlaštenom
poduzeću za prikupljanje i odlaganje otpada. Nepridržavanje ove Direktive EU-a može
negativno utjecati na okoliš i vaše zdravlje!
Sigurnosna
oznaka
Uređaji s oznakom CE ispunjavaju osnovne zahtjeve Direktive o niskonaponskoj i elektromagnetskoj kompatibilnosti (npr. relevantne norme proizvoda iz serije normi EN 60
974).
HR
Fronius International GmbH izjavljuje da je uređaj u skladu s Direktivom 2014/53/EU.
Potpuni tekst EU izjave o sukladnosti možete pronaći na sljedećoj internetskoj adresi:
http://www.fronius.com
Uređaji s CSA kontrolnim znakom ispunjavaju zahtjeve relevantnih normi za Kanadu i
SAD.
Sigurnost
podataka
Autorska prava Proizvođač zadržava autorska prava za ove upute za upotrebu.
Korisnik je odgovoran za stvaranje pričuvne kopije promjena tvorničkih postavki.
Proizvođač ne snosi odgovornost u slučaju brisanja osobnih postavki.
Tekst i ilustracije odgovaraju tehničkom stanju u vrijeme tiskanja. Zadržavamo pravo na
izmjene. Sadržaj ovih uputa za upotrebu ne predstavlja temelj ni za kakve zahtjeve
kupca. Bit ćemo vam zahvalni na prijedlozima za poboljšanja i napomene o pogreškama
u uputama za upotrebu.
15
Općenito
Sigurnost
Nepravilno rukovanje i nepravilno izvedeni radovi mogu uzrokovati materijalnu
štetu i teške ozljede.
▶
Opasnost od ozljeda od rotirajućih dijelova pogona pri otvorenim poklopcima.
▶
Koncept uređaja Sustav za pomicanje žice s uređajem za odmatanje dodatna je pogonska jedinica koja
omogućuje stalan i precizan dovod žice kod velikih udaljenosti prilikom dovoda žice
između bubnja žice za zavarivanje i robota sustava za pomicanje žice.
Tijekom rada sustav za pomicanje žice s uređajem za odmatanje sinkronizira se s
izvorom struje.
Opskrba strujom i upravljanje izvodi se putem izvora struje u sustavu za zavarivanje.
UPOZORENJE!
Prije stavljanja u pogon sustava za pomicanje žice s uređajem za odmatanje potrebno je u cijelosti pročitati i razumjeti sljedeće dokumente:
ove upute za upotrebu,
upute za upotrebu upotrijebljenih izvora struje,
upute za upotrebu svih ostalih komponenata sustava,
sigurnosne propise i sigurnosne napomene u navedenim dokumentima.
OPREZ!
Pri radovima održavanja i postavljanja osigurajte da se komponente pogona sustava
za pomicanje žice s uređajem za odmatanje ne mogu pokrenuti putem izvora struje,
sustava za pomicanje žice ili putem drugih proširenja sustava.
Područje
korištenja
Propisna primjena
Sustav za pomicanje žice s uređajem za odmatanje dostupan je u dvije izvedbe:
- WF 25i REEL R /4R
integrirana izvedba s pogonom s 4 valjka
- WF 30i REEL R /2R
integrirana izvedba s pogonom s 2 valjka – nije dopuštena u kombinaciji s kolutom u
obliku košare
Sve primjene zavarivanja MIG/MAG postupkom kod zatvorenih sustava u automatskom
načinu rada.
Uređaj je namijenjen isključivo za dovod žice kod automatskog zavarivanja MIG/MAG
postupkom zajedno s komponentama sustava tvrtke Fronius. Svaki drugi oblik upotrebe
smatra se nepropisnim. Proizvođač ne snosi odgovornost za tako nastale štete.
Propisna primjena obuhvaća i sljedeće:
- cjelokupno čitanje ovih uputa za upotrebu
- praćenje svih uputa i sigurnosnih propisa ovih uputa za upotrebu
- pravilno provođenje inspekcijskih radova i radova na održavanju
16
Primjer primjene
(1) (2)
(3)
(6)
(7)
(8)
(9)
(4)
(5)
(10)
(13)
(14)
(12)
(11)
max. 700 mm
max. 27.6 in.
HR
(1) Izvor struje (8) Upravljački vod sustava za pomic-
anje žice s uređajem za odmatanje*
(2) Sučelje robota (9) Crijevo za dovod žice od sustava
za pomicanje žice s uređajem za
odmatanje do robota sustava za
pomicanje žice
Upozorenja na
uređaju
(3) Rashladni uređaj (10) Povezni paket crijeva
(4) Robotski sustav za upravljanje (11) Robot sustava za pomicanje žice
(5) Bubanj žice za zavarivanje (12) Paket crijeva za gorionik za zava-
rivanje
(6) Crijevo za dovod žice do sustava
(13) Uređaj CrashBox
za pomicanje žice s uređajem za
odmatanje
(7) Sustav za pomicanje žice s
(14) Robotski gorionik za zavarivanje
uređajem za odmatanje
* Za alternativno priključivanje upravljačkog voda sustava za pomicanje žice s
uređajem za odmatanje (8) na izvor struje potrebne su opcije „opcijske ploče
OPT/i WF R” i „priključka OPT/i TPS SpeedNet”.
Na nazivnoj pločici uređaja nalaze se sigurnosni simboli. Sigurnosni simboli i nazivna
pločica ne smiju se ni ukloniti ni premazati. Sigurnosni simboli upozoravaju na nepravilno
rukovanje koje može uzrokovati ozbiljne tjelesne ozljede i materijalnu štetu.
17
40,0006,3035
Primjer: WF 30i REEL R /2R/G/W
Uređaji kojima je prošao vijek trajanja ne smiju se odlagati zajedno s kućnim otpadom,
već u skladu sa sigurnosnim propisima.
Zavarivanje je opasno. Da bi se osigurao pravilan rad s uređajem, potrebno je ispuniti
sljedeće osnovne preduvjete:
- odgovarajuće kvalifikacije za automatsko zavarivanje
- prikladna zaštitna oprema
- držanje osoba koje ne sudjeluju u radu s uređajem podalje od sustava za dodavanje
žice i mjesta izvođenja postupka zavarivanja
Opisane funkcije primijenite tek nakon što temeljito i s razumijevanjem pročitate sljedeće
dokumente:
- ove upute za upotrebu
- sve upute za upotrebu komponenti sustava, a osobito sigurnosne propise
18
Ruke, kosu, dijelove odjeće i alate držite podalje od pokretnih dijelova, kao što su na
primjer:
- zupčanici
- valjci za dovod
- kolutovi za žicu i žice za zavarivanje.
Ne posežite u rotirajuće zupčanike pogona za žicu ili rotirajuće komponente pogona.
Pokrivne ploče i bočne dijelove dopušteno je otvoriti/ukloniti samo tijekom trajanja
radova na održavanju i popravaka.
Upotrebljavajte zaštitu za oči
HR
19
Opis upozorenja
AB
na uređaju
Pri određenim izvedbama uređaja, na njemu se nalaze upozorenja.
Raspored simbola može biti različit.
. Upozorenje! Pažnja!
Simboli predstavljaju moguće opasnosti.
A Valjci za dovod mogu ozlijediti prste.
B Žica za zavarivanje i dijelovi pogona tijekom rada nalaze se pod naponom elek-
tričnog luka.
Držite ruke i metalne predmete dalje od njih!
1. Strujni udar može biti smrtonosan.
1.1. Nosite suhe, izolirajuće rukavice. Ne dodirujte žičane elektrode golim rukama. Ne
nosite mokre ili oštećene rukavice.
1.2. Kao zaštitu od električnog udara upotrijebite podlogu koja pruža izolaciju od tla i
radnog područja.
1.3. Prije rada na uređaju isključite uređaj i izvucite mrežni utikač ili prekinite opskrbu
strujom.
2. Udisanje dima koji nastaje pri zavarivanju može biti štetno za zdravlje.
2.1. Držite glavu podalje od dima koji nastaje pri zavarivanju.
20
2.2. Upotrijebite prisilno prozračivanje ili lokalno usisavanje kako biste uklonili dim koji
xx,xxxx,xxxx *
nastaje pri zavarivanju.
2.3. Uklonite dim koji nastaje pri zavarivanju ventilatorom.
3. Iskre nastale zavarivanjem mogu prouzročiti eksploziju ili požar.
3.1. Držite gorive materijale dalje od postupka zavarivanja. Ne zavarujte u blizini
zapaljivih materijala.
3.2. Iskre nastale zavarivanjem mogu prouzročiti požar. Na raspolaganju morate imati
aparat za gašenje požara. Po potrebi osigurajte prisutnost osobe za nadzor koja
može rukovati aparatom za gašenje požara.
3.3. Ne zavarujte na kantama ili zatvorenim spremnicima.
HR
4. Zrake električnog luka mogu opeći oči i ozlijediti kožu.
4.1. Nosite pokrivalo za glavu i zaštitne naočale. Upotrebljavajte zaštitu za sluh i
nosite ovratnik s gumbom. Nosite zavarivačku kacigu s ispravnim premazom.
Nosite prikladnu zaštitnu odjeću na cijelom tijelu.
5. Prije rada na stroju ili prije zavarivanja:
educirajte se za rad na uređaju i pročitajte upute!
6. Nemojte ukloniti ili prebojiti naljepnice s upozorenjima.
* Proizvođačev narudžbeni broj naljepnice
21
Kontrole, priključci i mehaničke komponente
(1)(3) (2)
(1)(5) (4)
(6)(7)
(11) (8)
(9)
(10)
Sigurnost
Kontrole, priključci i
mehaničke komponente
UPOZORENJE!
Opasnost od nepravilnog rukovanja.
Posljedica mogu biti teške ozljede i materijalna šteta.
Sve opisane funkcije smije upotrebljavati samo obučeno stručno osoblje.
▶
S razumijevanjem u cijelosti pročitajte ovaj dokument.
▶
S razumijevanjem u cijelosti pročitajte ove upute za upotrebu komponenti sustava, a
▶
posebno sigurnosne propise.
Prednja strana modela WF 25i REEL R /4R/G/W
Lijeva strana
Prednja strana modela WF 30i REEL R /2R/G/W
Stražnja strana
22
(12)(13)
100 mm
50 mm
4 x M5
3.9 in.
2.0 in.
Gornja/donja strana
Br. Funkcija
(1) Pokrov
(2) Zaštitni pokrov pogona s 4 valjka
(3) Pogon s 4 valjka
(4) Zaštitni pokrov pogona s 2 valjka
HR
(5) Pogon s 2 valjka
(6) Otvor za opcionalnu rotacijsku bravu
(7) Upravljačka ploča
(8) Priključak SpeedNet
(9) Slijepi pokrov za opciju
(10) Slijepi pokrov za opciju
(11) Slijepi pokrov za opciju
(12) Navoji M20
za priključivanje opcionalnog priključka Quick Connect
(13) Ulazna/izlazna cijev za dovod žice
Ulaz za dovod žice (donja strana)
Izlaz za dovod žice (gornja strana)
23
Upravljačka
(1) (2) (3) (4)
ploča
Br. Funkcija
(1) LED radnog stanja
svijetli u zelenoj boji kada je uređaj
spreman za rad
(2) Tipka za provjeru plina
za namještanje potrebne količine
plina na regulatoru tlaka plina
Pritiskom tipke za provjeru plina
plin istječe 30 s. Ponovnim pritiskom postupak se prijevremeno
zaustavlja.
Upravljačka ploča za provjeru plina / uvlačenje žice
Br. Funkcija
(3) Tipka za povlačenje žice natrag
povlačenje žičane elektrode natrag bez plina i struje
Za povlačenje žičane elektrode natrag na raspolaganju su 2 varijante:
Varijanta 1
Povlačenje žičane elektrode natrag zadanom brzinom povlačenja žice natrag:
pritisnite i držite pritisnutu tipku za povlačenje žice natrag
- nakon pritiska tipke za povlačenje žice natrag žičana se elektroda povlači
1 mm (0,039 in) natrag
- nakon kraće pauze sustav za pomicanje žice nastavlja s povlačenjem žičane
elektrode natrag – ako tipka za povlačenje žice natrag ostane pritisnuta,
povećava se brzina nakon svake sekunde za 10 m/min (393,70 ipm) do
unaprijed postavljene brzine povlačenja žice natrag
Varijanta 2
Povlačenje žičane elektrode natrag u koracima od 1 mm (koraci od 0,039 in) –
tipku za povlačenje žice natrag uvijek držite pritisnutu kraće od 1 sekunde (dodirnite je)
NAPOMENA!
Žičanu elektrodu uvijek povlačite natrag u malim dužinama jer se žičana elektroda
pri povlačenju natrag ne namata na kolut za žicu ili bubanj žice za zavarivanje.
24
NAPOMENA!
Ako je došlo do kontakta uzemljenja s kontaktnom cijevi prije nego što je pritisnuta tipka za povlačenje žice natrag, žičana se elektroda pritiskom tipke za
povlačenje žice natrag povlači dok žičana elektroda ne bude bez kratkog spoja –
svakim pritiskom tipke ipak maksimalno 10 mm (0,39 in).
Ako je potrebno dodatno povući žičanu elektrodu natrag, treba ponovno pritisnuti tipku
za povlačenje žice natrag.
(4) Tipka za uvlačenje žice
uvlačenje žičane elektrode bez plina i struje u paket crijeva za gorionik za zavarivanje
Za uvlačenje žice na raspolaganju su dvije varijante:
Varijanta 1
Uvlačenje žičane elektrode zadanom brzinom uvlačenja žice:
pritisnite i držite pritisnutu tipku za uvlačenje žice
- nakon pritiska tipke za uvlačenje žice žičana se elektroda uvlači 1 mm
(0,039 in)
- nakon kraće pauze sustav za dodavanje žice nastavlja s uvlačenjem žičane
elektrode – ako tipka za uvlačenje žice ostane pritisnuta, brzina se nakon
svake sekunde povećava za 10 m/min (393,70 ipm) do unaprijed postavljene
brzine uvlačenja žice
- kada žičana elektroda dođe do uzemljenja, dovod žice se zaustavlja i žičana
se elektroda ponovno povlači za 1 mm (0,039 in)
HR
Varijanta 2
Žičanu elektrodu uvucite u koracima od 1 mm (koraci od 0,039 in) – tipku za
uvlačenje žice uvijek držite pritisnutu kraće od 1 sekunde (dodirnite je)
Kada žičana elektroda dođe do uzemljenja, dovod žice se zaustavlja i žičana se
elektroda ponovno povlači za 1 mm (0,039 in).
NAPOMENA!
Ako je došlo do kontakta uzemljenja s kontaktnom cijevi prije nego što je pritisnuta tipka za uvlačenje žice, žičana se elektroda pri pritisku tipke za uvlačenje žice
povlači dok žičana elektroda ne bude bez kratkog spoja – svakim pritiskom tipke
ipak maksimalno 10 mm (0,39 in).
Ako i nakon 10 mm (0,39 in) povlačenja žice i dalje postoji kontakt uzemljenja s kontaktnom cijevi, ponovnim pritiskom tipke za uvlačenje žice žičana se elektroda ponovno
povlači maksimalno 10 mm (0,39 in). Postupak se ponavlja toliko dugo dok se ne prekine
kontakt uzemljenja s kontaktnom cijevi.
25
Montaža sustava za pomicanje žice
Montaža sustava
za pomicanje žice
s uređajem za
odmatanje
UPOZORENJE!
Strujni udar može biti smrtonosan.
Ako je izvor struje tijekom radnji opisanih u nastavku povezan s mrežom, postoji opasnost od teških tjelesnih ozljeda i velike materijalne štete.
Sve radnje opisane u nastavku provodite samo ako je mrežna sklopka električnog
▶
generatora prebačena u položaj - O - i ako je izvor struje odvojen od mreže!
Pripazite na ispravan smjer montaže
sustava za pomicanje žice s uređajem za
odmatanje! Smjer kretanja žičane elektrode označen je strelicom.
Sustav za pomicanje žice s uređajem za odmatanje predviđen je isključivo za okomitu
montažu na sljedeće prihvatnike:
- WF Mounting WALL 4,100,846
- WF Mounting Drum 4,100,845
Pogon s 2 valjka sustava za pomicanje žice s uređajem za odmatanje WF30i REEL
R /2R nije dopušten s kolutom u obliku košare.
Sustav za pomicanje žice s uređajem za odmatanje montirajte na zidni držač ili prih-
1
vatnik bubnja za žicu u skladu s uputama za montažu
Crijevo za dovod žice priključite na sustav za pomicanje žice s uređajem za odma-
2
tanje putem opcionalnog priključka Quick Connect
Sustav za pomicanje žice s uređajem za odmatanje povežite s izvorom struje u sus-
3
tavu za zavarivanje putem priključka Fronius SpeedNet
26
Namještanje / zamjena kotačića za dodavanje
2
1
5
6
3
4
4
3
6
7
4
5
1
2
3
HR
Sigurnost
UPOZORENJE!
Strujni udar može biti smrtonosan.
Ako je električni generator tijekom radnji opisanih u nastavku povezan s mrežom, postoji
opasnost od teških tjelesnih ozljeda i velike materijalne štete. Sve radnje opisane u
nastavku provodite samo ako su ispunjeni sljedeći preduvjeti:
mrežna sklopka električnog generatora prebačena je u položaj - O -
▶
električni generator odvojen je od mreže
▶
Općenito Valjci za dovod nisu postavljeni u uređaj kada se on tek isporuči.
Kako bi se zajamčila optimalna isporuka žičane elektrode, valjci za dovod moraju biti prilagođeni promjeru žice koja se zavaruje i slitini žice.
NAPOMENA!
Opasnost u slučaju nedovoljnog broja valjaka za dovod.
Posljedica mogu biti slaba svojstva zavarivanja.
Upotrebljavajte samo žičane elektrode koje odgovaraju valjcima za dovod.
▶
Pregled dostupnih valjaka za dovod i njihove mogućnosti korištenja nalaze se na
popisima zamjenskih dijelova.
Pogon s 4 valjka:
Namještanje/
zamjena valjaka
za dovod
OPREZ!
Opasnost od ozljeda zbog držača valjaka za dovod koji iskaču.
Pri deblokiranju stezne poluge prste držite podalje od područja s lijeve i s desne
▶
strane stezne poluge.
1
2
27
OPREZ!
8
6
7
9
2
2
5
1
4
4
3
5
5
1
4
2
6
3
Opasnost od prignječivanja u otvorenim valjcima za dovod.
Nakon zamjene valjaka za dovod uvijek montirajte zaštitni pokrov pogona s 4 valjka.
▶
Pogon s 2 valjka:
Namještanje/
zamjena valjaka
za dovod
3
1 2
4
OPREZ!
Opasnost od prignječivanja u otvorenim valjcima za dovod.
Nakon zamjene valjaka za dovod uvijek montirajte zaštitni pokrov pogona s 2 valjka.
▶
28
3 4
5
HR
29
Skupljanje žičane elektrode
Vođenje izolirane
žičane elektrode
prema sustavu za
pomicanje žice
UPOZORENJE!
Opasnost od tjelesnih ozljeda i materijalne štete te negativnog utjecaja na rezultate zavarivanja zbog kvara uzemljenja neizolirane žičane elektrode.
Ako se radi o automatskim primjenama, žičanu elektrodu prema sustavu za pomic-
▶
anje žice vodite samo ako je izolirana od bubnja žice za zavarivanje, velikog koluta
ili koluta za žicu (na primjer, pomoću crijeva za dovod žice).
Do kvara uzemljenja može doći u sljedećim situacijama:
- ako je uvedena neizolirana i ogoljena žičana elektroda koja tijekom postupka zavarivanja dolazi u kontakt s objektom koji provodi električnu struju
- ako nema izolacije između žičane elektrode i uzemljene granice kućišta robotske
ćelije
- ako su crijeva za dovod žice oguljena
Kako bi se izbjegao kvar uzemljenja poduzmite sljedeće:
- upotrebljavajte crijeva za dovod žice – za vođenje izolirane žičane elektrode prema
sustavu za pomicanje žice
- crijeva za dovod žice nemojte voditi preko oštrih rubova kako biste izbjegli guljenje
crijeva
- po potrebi upotrebljavajte držač crijeva ili zaštitu od guljenja
- dodatno se preporučuju spojnice i poklopci za bubnjeve žice za zavarivanje kako bi
se omogućio sigurniji transport žičane elektrode
Sigurnost
OPREZ!
Opasnost od ozljeđivanja putem rotirajućih komponenti pogona kod otvorenog
poklopca prilikom održavanja ili postavljanja.
Osigurajte da se komponente pogona sustava za pomicanje žice s uređajem za odmatanje ne mogu pokrenuti putem samog sustava za pomicanje žice s uređajem za odmatanje ili putem drugih proširenja sustava.
OPREZ!
Opasnost od oštećenja crijeva za dovod žice i gorionika za zavarivanje zbog oštrih
krajeva žičane elektrode.
Prije uvlačenja obradite kraj žičane elektrode.
OPREZ!
Opasnost od ozljeđivanja zbog djelovanja opruge namotane žičane elektrode.
Ako se žičana elektroda umata u crijevo za dovod žice, kraj žičane elektrode čvrsto
držite kako biste spriječili ozljede od žičane elektrode koja se vraća natrag.
Pogon s 2 i 4 valjka: Skupljanje
žičane elektrode
30
Provucite žičanu elektrodu od bubnja žice za zavarivanje kroz crijevo za dovod žice
1
do valjaka za dovod sustava za pomicanje žice s uređajem za odmatanje
OPREZ!
1
2
Opasnost od ozljeđivanja od žičane elektrode koja izlazi.
Posebno kod tankih ili mekih žičanih elektroda, zbog zaglavljivanja žice žičana se elektroda može slomiti.
Držite lice i tijelo podalje od pogona s 4 valjka robota sustava za pomicanje žice. Upotrebljavajte odgovarajuće zaštitne naočale.
Pritisnite tipku za uvlačenje žice: na sustavu za pomicanje žice s uređajem za odma-
2
tanje, na robotu sustava za pomicanje žice ili na izvoru struje
- Pustite da se žičana elektroda skupi u crijevu za dovod žice između sustava za
pomicanje žice s uređajem za odmatanje i robota sustava za pomicanje žice sve
dok žičana elektroda ne dođe do valjaka za dovod robota sustava za pomicanje
žice.
Uvlačenje žičane elektrode u paket crijeva za gorionik za zavarivanje u skladu s
3
uputama za upotrebu robota sustava za pomicanje žice
HR
Pogon s 4 valjka
– namještanje
kontaktnog pritiska
NAPOMENA!
Kontaktni pritisak namjestite tako da se žičana elektroda ne deformira, ali da se
ipak zajamči besprijekoran prijenos žice.
1
Indikativne vrijednosti
kontaktnog pritiska
Čelik 4 – 5
CrNi 4 – 5
Al 0,5 – 1,5
Elektrode od pune žice 2 – 3
Valjci od
čelika
Indikativne vrijednosti
kontaktnog pritiska
Al 3 – 4
Valjci od
plastike
31
Pogon s 2 valjka
– namještanje
kontaktnog pritiska
NAPOMENA!
Kontaktni pritisak namjestite tako da se žičana elektroda ne deformira, ali da se
ipak zajamči besprijekoran prijenos žice.
1 2
Indikativne vrijednosti
kontaktnog pritiska
Valjci s U
žlijebom
Čelik 4 – 6
CrNi 4 – 6
AlMg 3 – 5
Al, AlSi 2 – 4
Elektrode od pune žice 3 – 5
32
Njega, održavanje i odlaganje
Općenito U normalnim uvjetima sustav za zavarivanje zahtijeva tek minimum brige i održavanja.
No važno je pridržavati se nekih napomena kako bi sustav za zavarivanje godinama
ostao spreman za rad.
HR
Sigurnost
Prilikom svakog
puštanja u pogon
UPOZORENJE!
Strujni udar može biti smrtonosan.
Prije otvaranja uređaja
Prebacite mrežni prekidač u položaj - O -
▶
odvojite uređaj od mreže
▶
Osigurajte ga da se ne može ponovno uključiti
▶
uz pomoć prikladnog mjernog uređaja provjerite jesu li komponente koje se pune
▶
električki (npr. kondenzatori) potpuno ispražnjene
UPOZORENJE!
Nepravilno izvedeni radovi mogu dovesti do teških tjelesnih ozljeda i materijalne
štete.
Radnje koje su opisane u nastavku smije provoditi samo obučeno stručno osoblje!
▶
Obratite pažnju na poglavlje „Sigurnosni propisi”!
▶
- provjerite jesu li oštećeni paket crijeva za gorionik za zavarivanje, povezni paket crijeva te uzemljenje zamijenite oštećene komponente
- provjerite postoje li oštećenja na valjcima za dovod i kolutima za vođenje žice zamijenite oštećene komponente
- provjerite i po potrebi namjestite kontaktni pritisak valjaka za dovod
- provjerite zategnutost svih vijčanih spojeva između robota, prihvatnika za pomicanje
žice i sustava za pomicanje žice
- provjerite zategnutost svih vijčanih spojeva i pripadajućih prihvatnika
Svakih 6 mjeseci
Odlaganje Uređaj odlažite samo u skladu s važećim nacionalnim i regionalnim odredbama.
NAPOMENA!
Opasnost od oštećenja elektroničkih komponenti.
Elektroničke komponente nemojte ispuhivati iz neposredne blizine.
- Uklonite poklopac uređaja i ispušite unutrašnjost uređaja suhim zrakom pod reduciranim tlakom dok ne bude čista
33
Dijagnoza grešaka, uklanjanje grešaka
Općenito Uređaji su opremljeni inteligentnim sigurnosnim sustavom. Zbog toga korištenje osi-
gurača nije bilo potrebno. Zbog toga zamjena osigurača nije potrebna. Nakon uklanjanja
moguće smetnje uređaj je ponovno spreman za rad.
Sigurnost
Dijagnosticiranje
pogrešaka
UPOZORENJE!
Nepravilno provedeni radovi mogu uzrokovati teške ozljede i materijalnu štetu.
Radnje koje su opisane u nastavku smije provoditi samo obučeno stručno osoblje.
Pridržavajte se sigurnosnih propisa navedenih u uputama za upotrebu sustava za pomicanje žice.
UPOZORENJE!
Strujni udar može biti smrtonosan.
Prije otvaranja uređaja:
mrežnu sklopku prebacite na položaj - O -
▶
odvojite uređaj od mreže
▶
postavite odgovarajući znak upozorenja na ponovno uključivanje
▶
uz pomoć prikladnog mjernog uređaja provjerite jesu li komponente koje se pune
▶
električki (npr. kondenzatori) potpuno ispražnjene
Zabilježite serijski broj i konfiguraciju uređaja i dajte tehničkoj podršci detaljne informacije
o pogreški ako:
- nastupaju pogreške koje nisu navedene u nastavku
- navedene mjere ne vode do rješenja problema.
neravnomjerna brzina žice
Uzrok provrt kontaktne cijevi je preuzak
Uklanjanje upotrebljavajte odgovarajuću kontaktnu cijev
Uzrok kolut za vođenje žice u gorioniku za zavarivanje je oštećen
Uklanjanje provjerite postoje li na kolutu za vođenje žice savijeni dijelovi,
zaprljanja itd.
Uzrok valjci za dovod za korištenu žičanu elektrodu nisu prikladni
Uklanjanje upotrebljavajte odgovarajuće valjke za dovod
Uzrok pogrešan kontaktni pritisak valjaka za dovod
Uklanjanje optimizirajte kontaktni pritisak
problemi s dovodom žice
prilikom upotrebe s dugim paketima crijeva
34
Uzrok nepravilno produživanje paketa crijeva
Uklanjanje paket crijeva postavite što je moguće ravnije, izbjegavajte
uske radijuse savijanja
HR
35
Tehnički podaci
WF 25i REEL R
/4R/G/W
WF 30i REEL R
/2R/G/W
Napon napajanja 24 V DC / 60 V DC
Nazivna struja 0,5 A / 1,2 A
Brzina žice 1 – 25 m/min
39,37 – 984,25 ipm.
Pogon za žicu Pogon s 4 valjka
Promjer žice 0,8 – 2,4 mm
0,03 – 0,09 in.
IP zaštita IP 21
Kontrolni znak CE, CSA
Dimenzije d x š x v 250 x 210 x 190 mm
9,8 x 8,3 x 7,5 in.
Težina 4,8 kg
10,58 Ib.
Napon napajanja 24 V DC / 60 V DC
Nazivna struja 0,5 A / 0,9 A
Brzina žice 1 – 30 m/min
39,37 – 1181,10 ipm.
Pogon za žicu Pogon s 2 valjka
Promjer žice 0,8 – 1,6 mm
0,03 – 0,06 in.
IP zaštita IP 21
Kontrolni znak CE, CSA
Dimenzije d x š x v 250 x 210 x 190 mm
9,8 x 8,3 x 7,5 in.
Težina 4,6 kg
10,14 Ib.
36
HR
37
38
HR
39
FRONIUS INTERNATIONAL GMBH
Froniusstraße 1
A-4643 Pettenbach
AUSTRIA
contact@fronius.com
www.fronius.com
Under www.fronius.com/contact you will find the addresses
of all Fronius Sales & Service Partners and locations.
Loading...
