Fronius WF 25i Dual Operating Instruction [HU]

Operating
Instructions

WF 25i Dual

HU

Kezelési útmutató

42,0426,0427,HU 001-14022023

Tartalomjegyzék

Biztonsági előírások 5

Általános tudnivalók 5
Rendeltetésszerű használat 5
Környezeti feltételek 5
Az üzemeltető kötelezettségei 6
A személyzet kötelezettségei 6
Hálózati csatlakozás 6
Magunk és mások védelme 6
Ártalmas gázok és gőzök miatti veszély 7
Szikraugrás veszélye 8
Hálózati és hegesztőáram miatti veszély 8
Kóbor hegesztőáramok 9
A készülékek elektromágneses összeférhetőség besorolásai 10
EMC-intézkedések 10
EMF-intézkedések 11
Különösen veszélyes helyek 11
Védőgázra vonatkozó követelmény 12
Védőgáz palackok által okozott veszély 12
Veszély a kiáramló védőgáz következtében 13
Biztonsági intézkedések a felállítás helyén és a szállítás során 13
Biztonsági intézkedések normál üzemben 13
Üzembe helyezés, karbantartás és javítás 14
Biztonságtechnikai ellenőrzés 14
Ártalmatlanítás 15
Biztonsági jelölés 15
Adatbiztonság 15
Szerzői jog 15

Általános tudnivalók 16

Készülék-koncepció 16
Rendszerfeltételek 16
A készüléken elhelyezett figyelmeztetések 17
A készüléken lévő figyelmeztető információk ismertetése 19

Opciók és komponensek 21

Opciók és komponensek 21
Mozgatókocsi opciók 23

Rendszerkonfigurációk 24

Felépítmény mozgatókocsin 24
Hegesztő-konzolra történő felszerelés (Welding-Boom) 25
Darura történő felszerelés 26
Rendszerhatárok 27

Szállítás daruval 28

Biztonsági matrica darus szállításhoz 28
D300 tekercstartóval szerelt WF 25i Dual darus szállítása 29
D450 tekercstartóval szerelt WF 25i Dual tekercsfedél nélküli darus szállítása 29
Mozgatókocsira felszerelt WF 25i Dual darus szállítása 30

Kezelőelemek, csatlakozók és mechanikai komponensek 31

Biztonság 31
D300 tekercstartóval szerelt WF 25i Dual 31
D450 tekercstartóval szerelt WF 25i Dual 33
A huzalelőtoló hátoldala 35
Huzalelőtoló oldala 36
A gázellenőrző, huzalvisszafutás és huzalbefűzés gombok funkciói 37

Szerelés és üzembe helyezés előtt 39

Biztonság 39
Rendeltetésszerű használat 39
Felállítási utasítások 40

Opciók szerelése 41

Biztonság 41
D300 burkolattal szerelt tekercstartó felszerelése 41
D450 burkolat nélküli tekercstartó felszerelése 42

HU

3

Darus szállítás opció felszerelése 43
Tömlőköteg-tartó opció felszerelése 43
Szerszámtároló opció felszerelése 44
Boom szerelőkészlet opció felszerelése 44

Huzalelőtoló összekötése az áramforrással 45

Biztonság 45
Általános tudnivalók 45

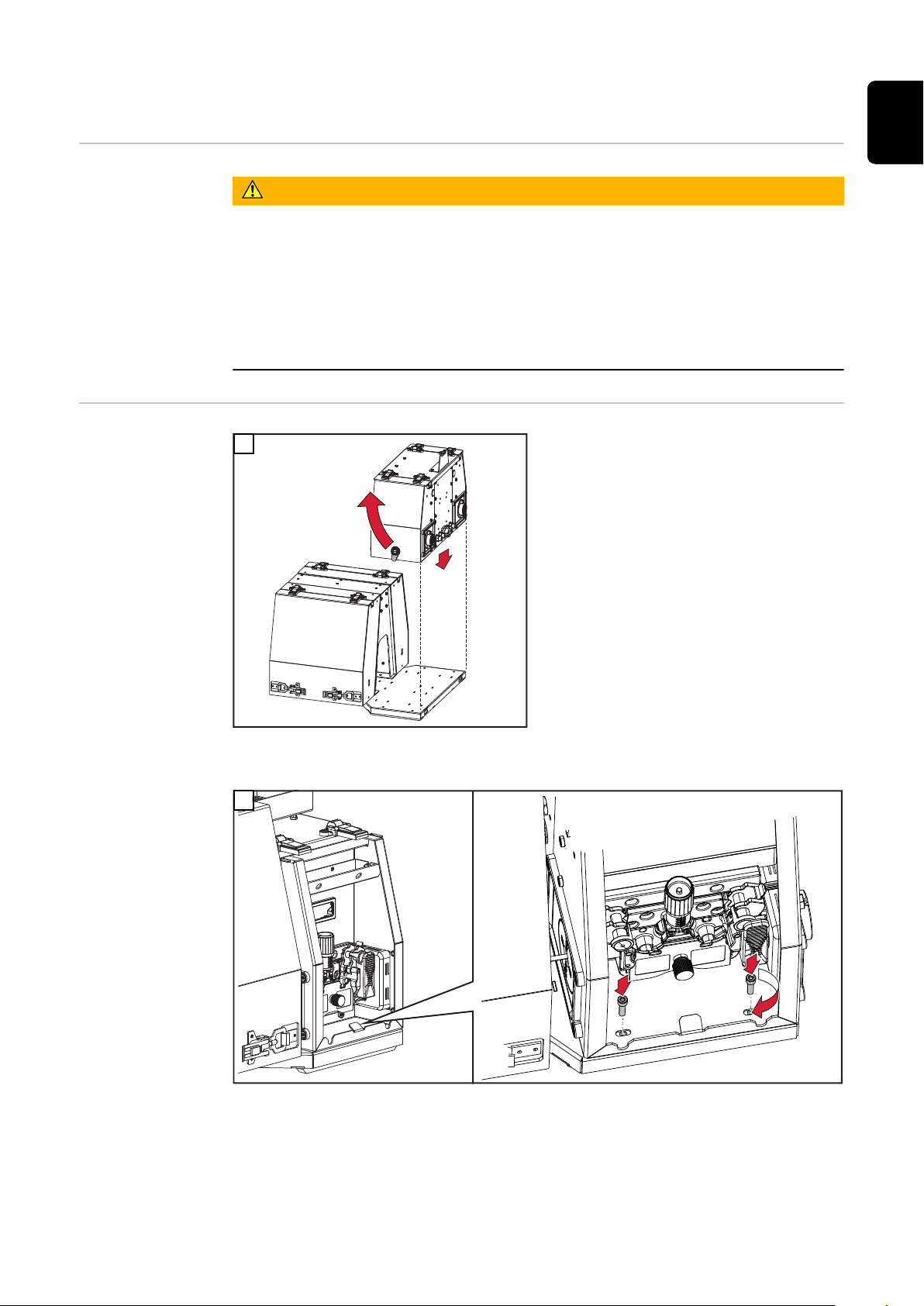

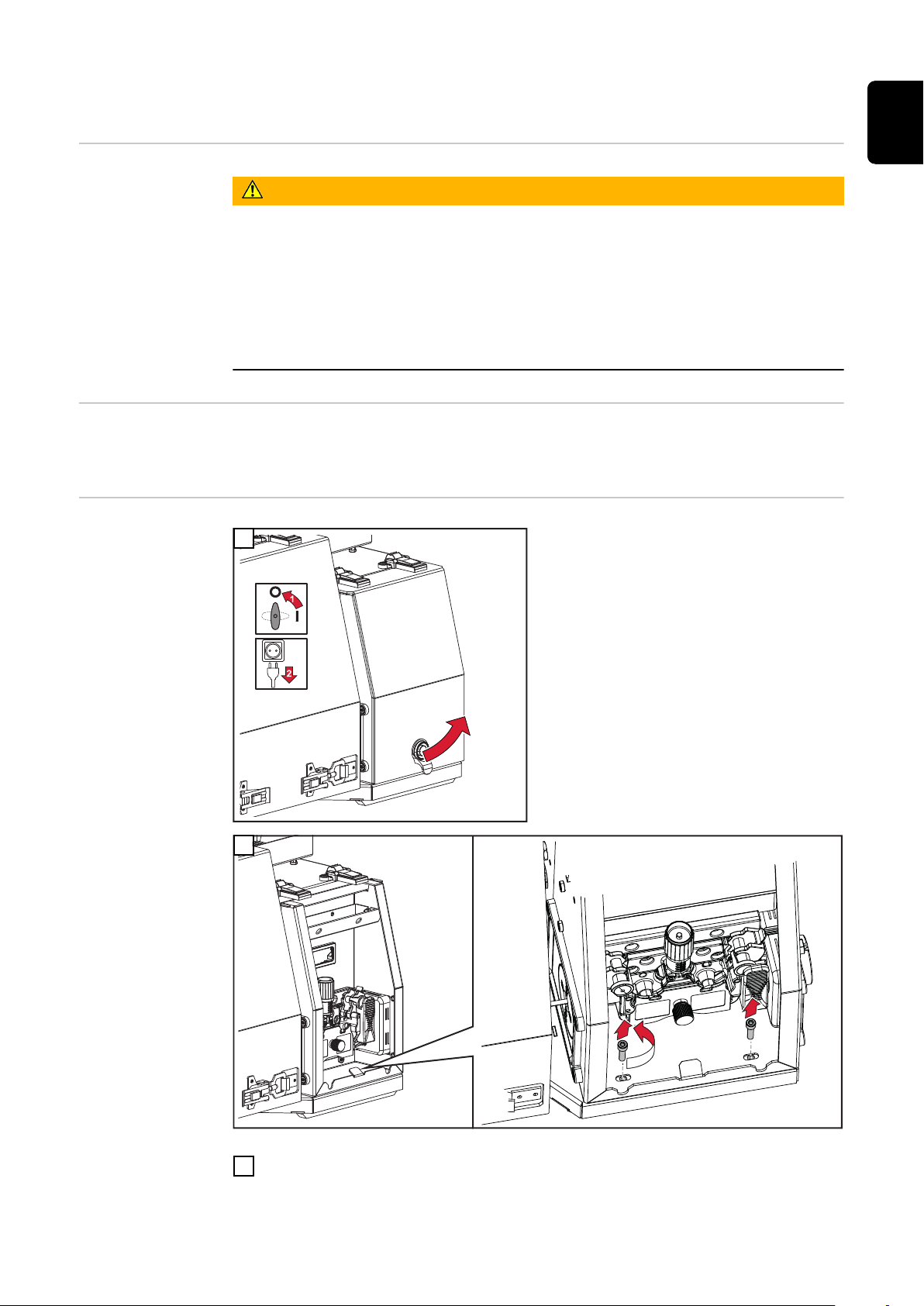

Huzalelőtoló összekötése az áramforrással 45

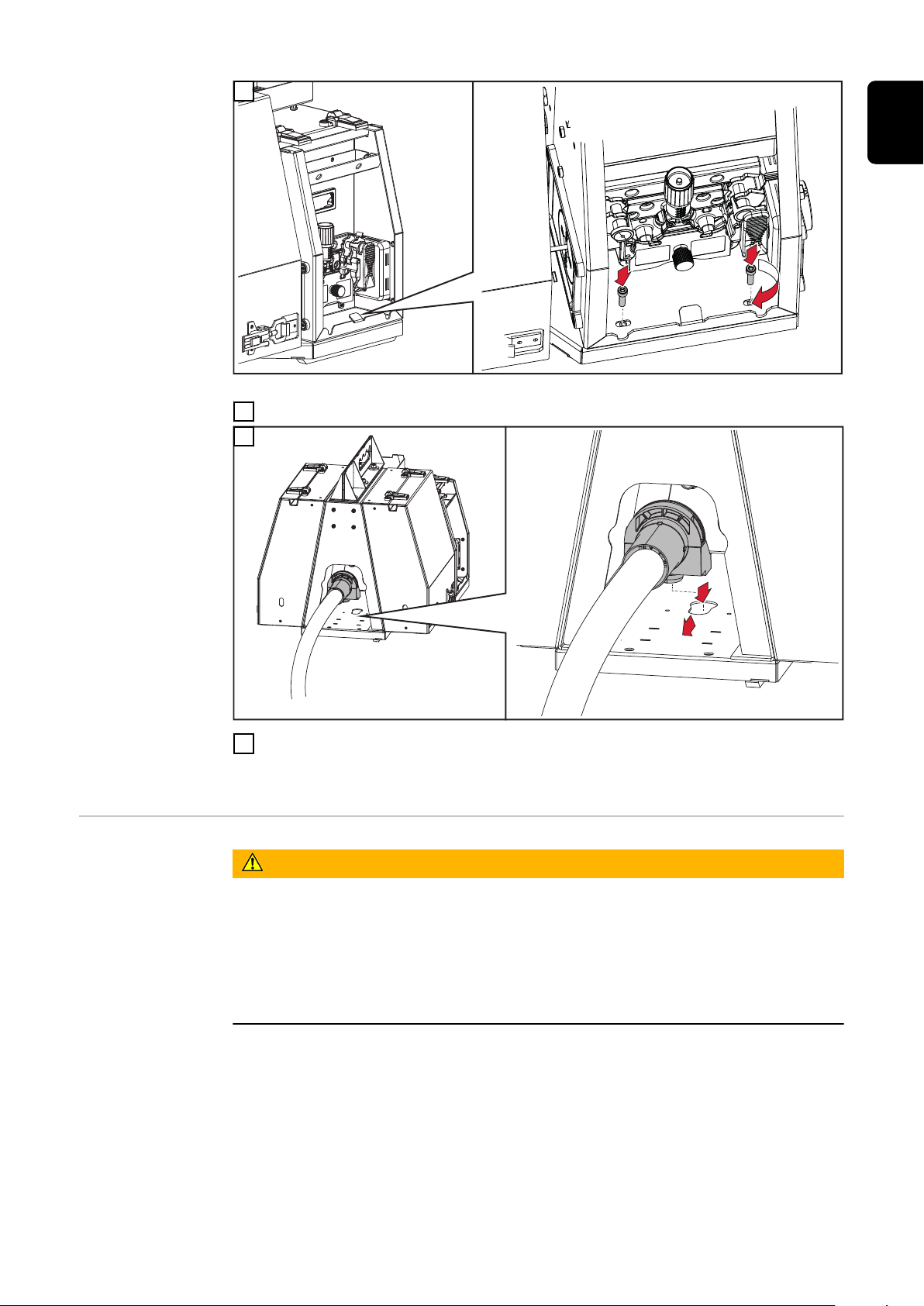

A hosszabbító tömlőköteg csatlakoztatása 47

Hegesztőpisztoly csatlakoztatása 49

Biztonság 49
MIG/MAG hegesztőpisztoly csatlakoztatása 49

Az előtoló görgők behelyezése / kicserélése 51

Biztonság 51
Általános tudnivalók 51
Az előtológörgők behelyezése/kicserélése 51

Szerelje át a D450 féket D300 huzaltekerccsel történő üzemre 53

Szerelje át a D450 féket D300 huzaltekerccsel történő üzemre 53

Huzaltekercs behelyezése, kosártekercs behelyezése 54

Biztonság 54

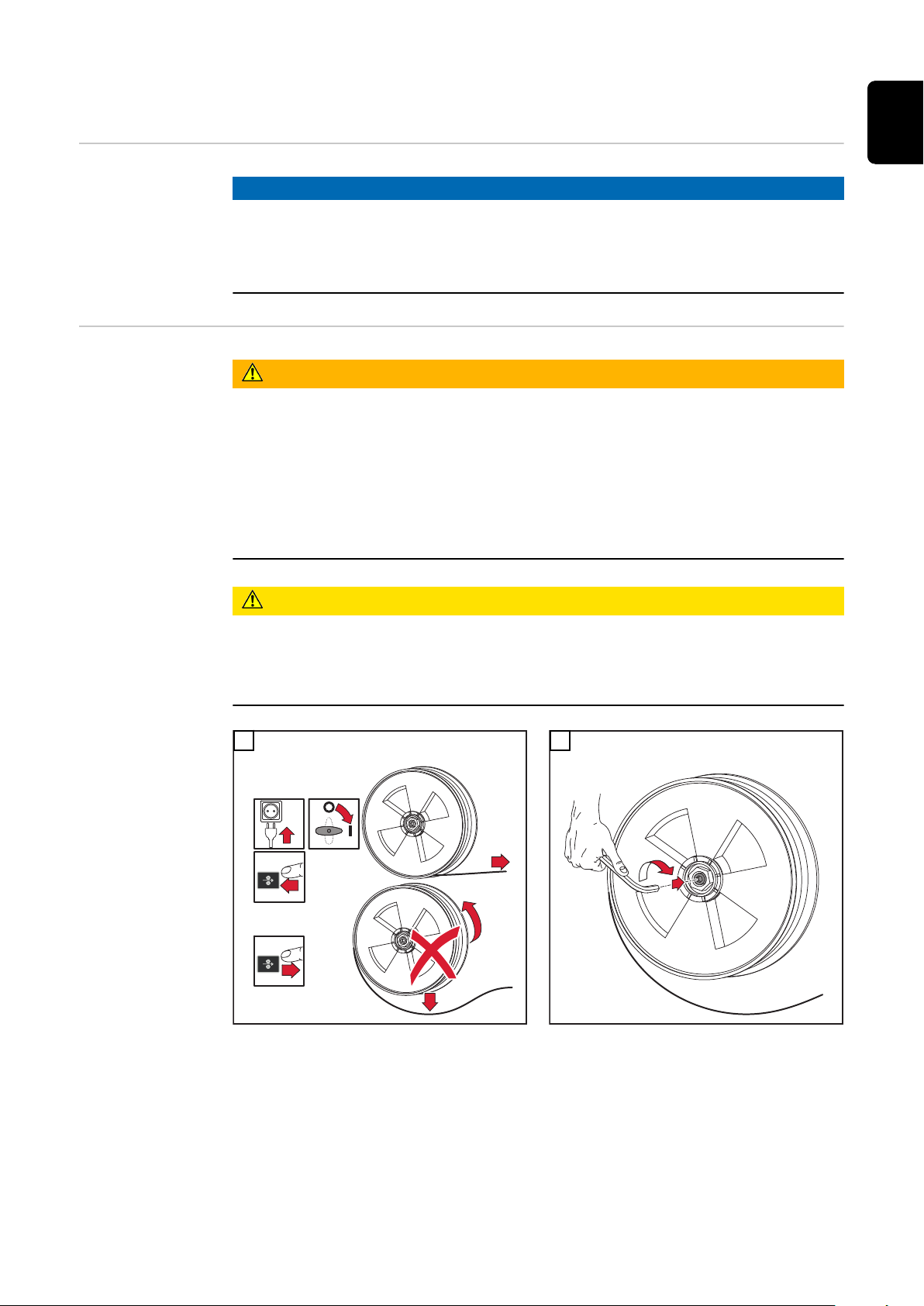

Huzaltekercs behelyezése, D300 54
Kosártekercs behelyezése, D300 55
Huzaltekercs behelyezése, D450 57

Huzalelektróda befűzése 58

Általános tudnivalók 58
Előkészítés 58
Huzalelektróda befűzése 59
Szorítónyomás beállítása 60

A fék beállítása 61

Általános tudnivalók 61
Fék beállítása, D300 61
D300 fék felszerelése 62
Fék beállítása WF 25i Dual D450-nél 62
D450 fék felszerelése 64

Üzembe helyezés 65

Biztonság 65
Figyelmeztetés D450 tekercstartóval szerelt, tekercsfedél nélküli WF 25i Dualnál
feszültségvezető, szabadon lévő elemekre
Üzembe helyezésre vonatkozó feltételek 66
Üzembe helyezés 66
Tudnivalók AVI AC alkalmazásokhoz 66

Hegesztési sor kiválasztása 67

Hegesztésisor kiválasztása 67
Válassza ki a pisztolyvezérlő gombbal a hegesztésisort 67
Hegesztésisor kiválasztása gombbal/LED-el a huzalelőtolón 67

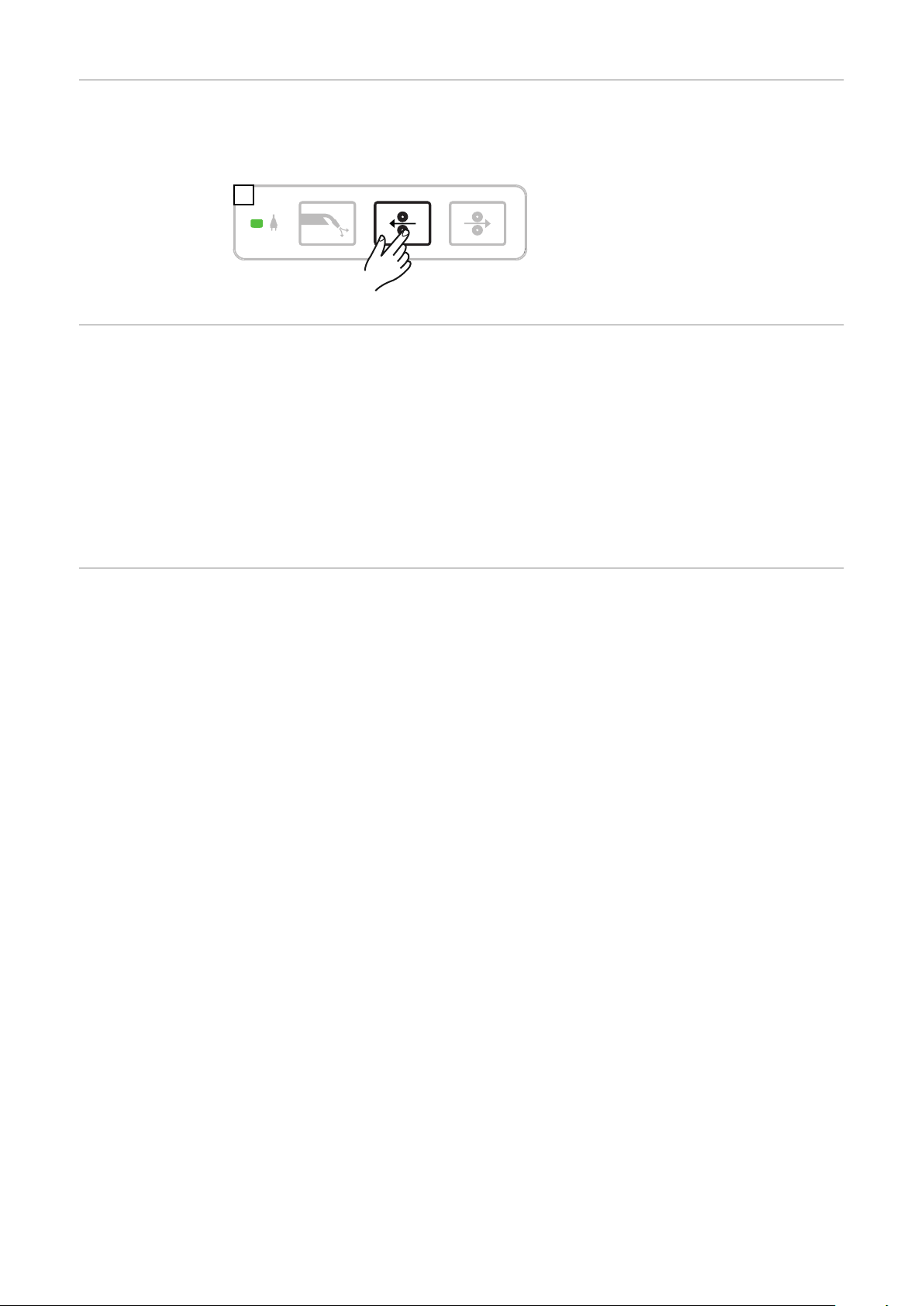

A hegesztősor kiválasztása a gázellenőrző, huzalvisszafutás és huzalbefűzés gombokkal 68
Hegesztésisor kiválasztása az áramforráson vagy az RC Panel Pro távszabályozóval 68
Hegesztésisor kiválasztása RC Panel Standard távszabályozóval 68

Hibadiagnosztika, hibaelhárítás 69

Biztonság 69
Hibadiagnosztika, hibaelhárítás 69

Ápolás, karbantartás és ártalmatlanítás 73

Általános tudnivalók 73
Biztonság 73
Minden üzembe helyezésnél 73
6 havonta 73
Ártalmatlanítás 74

MŰSZAKI ADATOK 75

WF 25i Dual 75
D300 burkolattal szerelt tekercstartó 76
D450 burkolat nélküli tekercstartó 76
HP 70i 76
HP 95i 76

65

4

Biztonsági előírások

HU

Általános tudni­valók

A készüléket a technika mai állása és elismert biztonságtechnikai szabályok sze­rint készítettük. Ennek ellenére hibás kezelés vagy visszaélés esetén veszély fe­nyegeti

a kezelő vagy harmadik személy testi épségét és életét,

-

az üzemeltető készülékét és egyéb anyagi értékeit,

-

a készülékkel végzett hatékony munkát.

-

A készülék üzembe helyezésével, kezelésével, karbantartásával és állag­megóvásával foglalkozó személyeknek

megfelelően képzettnek kell lenniük,

-

hegesztési ismeretekkel kell rendelkezniük és

-

teljesen ismerniük és pontosan követniük kell ezt a kezelési útmutatót.

-

A kezelési útmutatót állandóan a készülék felhasználási helyén kell őrizni. A ke­zelési útmutató előírásain túl be kell tartani a balesetek megelőzésére és a
környezet védelmére szolgáló általános és helyi szabályokat is.

A készüléken található összes biztonsági és figyelmeztető feliratot

olvasható állapotban kell tartani

-

nem szabad tönkretenni

-

eltávolítani

-

letakarni, átragasztani vagy átfesteni.

-

A készüléken lévő biztonsági és veszélyjelző útmutatások helyét a készülék ke­zelési útmutatójának „Általános információk” című fejezete adja meg.
A biztonságot veszélyeztető hibákat a készülék bekapcsolása előtt meg kell
szüntetni.

Rendel­tetésszerű
használat

Az Ön biztonságáról van szó!

A készüléket kizárólag rendeltetésszerűen szabad használni.

A készülék kizárólag az adattáblán megadott hegesztőeljárásra szolgál.
Az egyéb vagy ezen túlmenő használat nem rendeltetésszerűnek minősül. Az
ebből eredő károkért a gyártó nem felel.

A rendeltetésszerű használathoz tartozik még

a kezelési útmutató összes tudnivalójának teljes ismerete és betartása

-

az összes biztonsági és veszélyre figyelmeztető útmutatás teljes ismerete és

-

betartása
az ellenőrzési és karbantartási munkák elvégzése.

-

Tilos a készüléket a következő alkalmazásokhoz használni:

csövek jégtelenítése

-

elemek/akkumulátorok töltése

-

motorok indítása

-

A készülék ipari és kisipari használatra alkalmas. A lakóterületen történő
használatból eredő károkért a gyártó nem vállal felelősséget.

Hiányos vagy hibás munkavégzésért a gyártó szintén nem vállal felelősséget.

Környezeti
feltételek

A készüléknek a megadott tartományon kívül történő üzemeltetése vagy tárolása
nem rendeltetésszerűnek minősül. Az ebből eredő károkért a gyártó nem felel.

5

Környezeti levegő hőmérséklet-tartománya:

Üzem közben: -10 °C ... +40 °C (14 °F ... 104 °F)

-

Szállítás és tárolás során: -20 °C ... +55 °C (-4 °F ... 131 °F)

-

Relatív páratartalom:

max. 50% 40 °C-on (104 °F)

-

max. 90% 20 °C-on (68 °F)

-

Környezeti levegő: portól, savaktól, korrozív gázoktól vagy anyagoktól, stb. men­tes
Tengerszint feletti telepítési magasság: max. 2000 m (6561 láb) 8.16 hüvelyk)

Az üzemeltető
kötelezettségei

A személyzet
kötelezettségei

Az üzemeltető kötelezettséget vállal arra vonatkozóan, hogy csak olyan
személyekkel végeztet munkát a géppel, akik

az alapvető munkabiztonsági és balesetmegelőzési előírásokkal tisztában

-

vannak és a készülék kezelésére betanították őket
a kezelési útmutatót, különösen a „Biztonsági előírások“ fejezetet elolvasták,

-

megértették és azt aláírásukkal igazolták
A munka eredményével szemben támasztott követelményeknek megfelelő

-

képzésben részesültek.

A személyzet biztonságtudatos munkáját rendszeres időközönként ellenőrizni
kell.

Mindenki, aki a készülékkel végzendő munkával van megbízva, köteles a munka
megkezdése előtt

az alapvető munkabiztonsági és balesetmegelőzési előírásokat betartani

-

a kezelési útmutatót, különösen a „Biztonsági előírások“ fejezetet elolvasni és

-

aláírásával igazolni, hogy azt megértette és betartja.

A munkahely elhagyása előtt győződjön meg arról, hogy a távollétében sem ke­letkezhetnek személyi vagy anyagi károk.

Hálózati csatla­kozás

Magunk és
mások védelme

A nagy teljesítményű készülékek áramfelvételük miatt befolyásolhatják a hálózat
energetikai minőségét.

Ez néhány készüléktípust a következő formában érinthet:

csatlakoztatási korlátozások

-

-

a maximális megengedett hálózati impedanciára vonatkozó követelmények
a minimálisan szükséges rövidzárlati teljesítményre vonatkozó köve-

-

telmények

*)

Mindenkor a közhálózathoz menő csatlakozón

*)

lásd a műszaki adatokat

Ebben az esetben a készülék üzemeltetője vagy felhasználója – adott esetben az
energiaszolgáltató vállalattal egyeztetve – köteles meggyőződni arról, hogy a
készüléket szabad-e csatlakoztatni.

FONTOS! Ügyeljen a hálózati csatlakozó biztonságos földelésére.

A készülék használata során Ön számos veszélynek teszi ki magát, pl.:

szikrahullás, repkedő, forró fém alkatrészek

-

szem- és bőrkárosító ívsugárzás

-

*)

6

káros elektromágneses terek, amelyek szívritmus-szabályozóval ellátott

-

személyek számára életveszélyt jelentenek
hálózati és hegesztőáram miatti veszély

-

fokozott zajterhelés

-

káros hegesztési füst és gázok

-

A készülék használata során viseljen megfelelő védőruházatot. A védőruházatnak
a következő tulajdonságokkal kell rendelkeznie:

nehezen gyulladó

-

szigetelő és száraz

-

az egész testet befedő, sérülésmentes és jó állapotú

-

védősisak

-

hajtóka nélküli nadrág

-

A védőruházathoz tartozik többek között:

A szemet és az arcot UV-sugárzás, hőség és szikrahullás ellen védő,

-

előírásszerű szűrőbetéttel rendelkező védőpajzzsal kell védeni.
A védőpajzs mögött előírásszerű, oldalvédővel rendelkező védőszemüveg vi-

-

selése.
Stabil, nedvesség esetén is szigetelő cipő viselése.

-

A kéz védelme megfelelő kesztyűvel (elektromosan szigetelő, hővédő).

-

Hallásvédő viselése a zajterhelés csökkentése és a sérülések elleni védelem

-

érdekében.

Üzem közben más személyeket, mindenekelőtt a gyermekeket tartsa távol a
készülékektől és a hegesztési eljárástól. Ha mégis tartózkodnak személyek a
közelben, akkor

részesítse őket a veszélyekre (ív általi vakításveszély, szikrahullás általi

-

sérülésveszély, egészségkárosító hegesztési füst, zajterhelés, hálózati és he­gesztőáram által előidézett esetleges veszélyeztetés, ...) vonatkozó ok­tatásban,
bocsásson rendelkezésre megfelelő védőeszközt, vagy

-

építsen megfelelő védőfalakat és -függönyöket.

-

HU

Ártalmas gázok
és gőzök miatti
veszély

A hegesztéskor keletkező füst egészségkárosító gázokat és gőzöket tartalmaz.

A hegesztési füst olyan anyagokat tartalmaz, amelyek az International Agency
for Research on Cancer 118. sz. tanulmánya szerint rákot okoznak.

Pontszerű elszívást és helyiségelszívást kell alkalmazni.
Ha lehetséges, akkor beépített elszívó szerkezettel rendelkező hegesztőpisztolyt
kell használni.

Tartsa távol a fejét a keletkező hegesztési füsttől és gázoktól.

A keletkező füstöt, valamint káros gázokat

ne lélegezze be

-

megfelelő eszközökkel szívassa el a munkaterületről.

-

Gondoskodjon elegendő friss levegő hozzávezetéséről. Gondoskodjon arról, hogy
a szellőztetés mértéke mindig legalább 20 m³/óra legyen.

Nem megfelelő szellőztetés esetén viseljen levegőbevezetéses hegesztősisakot.

Ha bizonytalan abban, hogy az elszívási teljesítmény elegendő-e, hasonlítsa össze
a mért károsanyag-kibocsátási értékeket a megengedett határértékekkel.

7

Többek között a következő komponensek felelősek a hegesztési füstért:

a munkadarabhoz felhasznált fémek

-

elektródák

-

bevonatok

-

tisztítók, zsírtalanítók és hasonlók

-

az alkalmazott hegesztési eljárás

-

Ezért vegye figyelembe a felsorolt komponensekkel kapcsolatos megfelelő
anyagbiztonsági adatlapokat és gyártói adatokat.

Az esetleg előfordulható expozícióra, a kockázatkezelési intézkedésekre és a
munkakörülmények azonosítására vonatkozó ajánlások megtalálhatók a Europe­an Welding Association weboldalán, a Health & Safety területen (https://europe­an-welding.org).

Tartsa távol a gyúlékony gőzöket (például oldószergőzöket) az ív sugárzási tar­tományától.

Ha nem hegeszt, zárja el a védőgáz palack vagy a fő gázellátás szelepét.

Szikraugrás
veszélye

Hálózati és he­gesztőáram mi­atti veszély

A szikraátugrás tüzet és robbanást okozhat.

Soha ne hegesszen gyúlékony anyagok közelében.

A gyúlékony anyagoknak legalább 11 méter (36 láb 1.07 hüvelyk) távolságban kell
lenniük az ívtől, vagy bevizsgált burkolattal le kell fedni őket.

Tartson készenlétben megfelelő, bevizsgált tűzoltó készüléket.

Szikrák és forró fémrészecskék kis repedéseken és nyílásokon keresztül is bejut­hatnak a környező területekre. Tegyen megfelelő intézkedéseket a sérülés- és
balesetveszély elkerülésére.

Ne hegesszen tűz- és robbanásveszélyes területen és zárt tartályokban,
hordókban vagy csövekben, ha azok nincsenek a megfelelő nemzeti és nem­zetközi szabványok szerint előkészítve.

Nem szabad hegeszteni olyan tartályokat, amelyekben gázt, üzemanyagot,
ásványolajat és hasonlókat tároltak/tárolnak. A maradványok robbanásveszélyt
jelentenek.

Az elektromos áramütés alapvetően életveszélyes és halálos lehet.

Ne érintsen semmilyen feszültség alatt álló alkatrészt a készüléken belül és kívül.

MIG/MAG és AVI hegesztőeljárásnál a hegesztőhuzal, a huzaltekercs, az
előtológörgők, valamint a hegesztőhuzallal kapcsolatban álló összes fém al­katrész feszültség alatt áll.

Mindig tegye jól szigetelt alapfelületre a huzalelőtolót, vagy használjon megfe­lelő, szigetelt huzalelőtoló-befogót.

Gondoskodjon a megfelelő ön- és személyvédelemről a föld- vagy testpoten­ciállal szemben jól szigetelő, száraz alátétlemez vagy burkolat segítségével. Az
alátétlemeznek vagy burkolatnak teljesen le kell fednie az emberi test és a föld­vagy testpotenciál közötti teljes területet.

Az összes kábelnek és vezetéknek jól rögzítettnek, sértetlennek, szigeteltnek és
megfelelően méretezettnek kell lennie. A laza, megégett, károsodott vagy
alulméretezett kábeleket és vezetékeket azonnal ki kell cserélni.

8

Minden használat előtt kézzel ellenőrizni kell az áramösszeköttetések stabi­litását.
Bajonettzáras áramkábelek esetén az áramkábelt min. 180°-kal el kell forgatni a
hossztengelye körül és elő kell feszíteni.

Ne hurkolja a teste vagy testrészei köré a kábeleket és vezetékeket.

Az elektródát (bevont elektródát, wolframelektródát, hegesztőhuzalt, ...)

soha ne merítse hűtés céljából folyadékba

-

soha ne érintse meg bekapcsolt áramforrás esetén.

-

Két áramforrás elektródái között például az egyik áramforrás üresjárati
feszültségének kétszerese léphet fel. A két elektróda potenciáljainak egyidejű
érintésekor adott esetben életveszély áll fenn.

A hálózati és készülékcsatlakozó kábelekben rendszeresen vizsgáltassa meg villa­mos szakemberrel a védővezeték működőképességét.

Az I. védelmi osztályú készülékeknek védővezetős hálózatra és védőérintkezős
dugaszrendszerre van szükségük az előírásszerű működéshez.

A készülékek védővezető nélküli hálózaton és védőérintkező nélküli dugaszoló
aljzaton történő üzemeltetése csak akkor megengedett, ha betartanak minden, a
védőleválasztásra vonatkozó nemzeti rendelkezést.
Ellenkező esetben ez durva hanyagságnak minősül. Az ebből eredő károkért a
gyártó nem felel.

HU

Kóbor he­gesztőáramok

Szükség esetén gondoskodjon alkalmas eszközzel a munkadarab megfelelő
földeléséről.

Kapcsolja ki a nem használt készüléket.

Nagyobb magasságban végzett munkához viseljen zuhanásvédő biztonsági heve­dert.

A készüléken végzendő munka előtt kapcsolja ki készüléket és húzza ki a hálózati
csatlakozó dugót.

Jól olvasható és érthető figyelmeztető táblával biztosítsa a készüléket a hálózati
csatlakozó dugó csatlakoztatása ellen.

A készülék felnyitása után:

süsse ki az elektromos töltést tároló összes alkatrészt

-

Biztosítsa, hogy a készülék összes komponense árammentes legyen.

-

Ha feszültség alatt álló alkatrészeken kell dolgozni, vonjon be egy másik
személyt, aki időben lekapcsolja a főkapcsolót.

Amennyiben nem veszi figyelembe az alábbi tájékoztatót, kóbor hegesztőáramok
keletkezhetnek, amelyek a következőket okozhatják:

tűzveszély

-

a munkadarabbal összekapcsolt alkatrészek túlmelegedése

-

védővezetők tönkremenetele

-

a készülék és egyéb elektromos alkatrészek károsodása

-

Gondoskodjon a munkadarab-csatlakozókapocs és a munkadarab fix kapcso­latáról.

A munkadarab-csatlakozókapcsot rögzítse a lehető legközelebb a hegesztési
helyhez.

A készüléket az elektromosan vezetőképes környezetével, pl. a vezetőképes
padlóval vagy a vezetőképes állványokkal szembeni szigeteléssel szerelje fel.

9

Áramelosztók, duplafejű befogók, ..., használata esetén ügyeljen a következőkre:
A nem használt hegesztőpisztoly / elektródatartó elektródája is potenciálvezető.
Gondoskodjon a nem használt hegesztőpisztoly / elektródatartó megfelelően szi­getelt elhelyezéséről.

Automatizált MIG/MAG alkalmazások esetén a huzalelektródát csak szigetelve
vezesse a hegesztőhuzal-hordóból, a nagy tekercsről vagy a huzaltekercsről a hu­zalelőtolóhoz.

A készülékek
elektromágneses
összeférhetőség
besorolásai

EMC­intézkedések

„A” zavarkibocsátási osztályú készülékek:

csak ipari területen történő használatra szolgálnak

-

más területen vezetéken terjedő és sugárzott zavarokat okozhatnak.

-

„B” zavarkibocsátási osztályú készülékek:

teljesítik az ipari és a lakóterületek zavarkibocsátási követelményeit. Ez

-

érvényes olyan lakóterületekre is, ahol az energiaellátás a nyilvános kis­feszültségű hálózatból történik.

A készülékek elektromágneses összeférhetőség besorolása a típustábla vagy a
műszaki adatok alapján.

Különleges esetekben a készülék a szabványban rögzített zavarkibocsátási
határértékek betartása ellenére is befolyással lehet a tervezett alkalmazási
területre (például ha a felállítás helyén érzékeny készülékek vannak, vagy ha a
felállítás helye rádió- vagy televízió-vevőkészülékek közelébe esik).
Ebben az esetben az üzemeltető köteles a zavar elhárítására megfelelő
intézkedéseket tenni.

Végezze el a készülék környezetében lévő berendezések zavartűrésének
vizsgálatát és értékelését a nemzeti és nemzetközi rendelkezések szerint. Példák
olyan zavarérzékeny berendezésekre, amelyeket a készülék befolyásolhat:

biztonsági berendezések

-

hálózat-, jel- és adatátviteli vezetékek

-

elektronikus adatfeldolgozó és telekommunikációs berendezések

-

mérő és kalibráló berendezések

-

EMC-problémák elkerülését elősegítő intézkedések:

Hálózati ellátás

1.
Amennyiben az előírásszerű hálózati csatlakoztatás ellenére elekt-

-

romágneses zavarok lépnek fel, akkor tegyen kiegészítő intézkedéseket
(pl. használjon megfelelő hálózati szűrőt).

Hegesztőáram vezetők

2.
a lehető legrövidebbek legyenek

-

szorosan együtt legyenek vezetve (az elektromágneses mezőkkel (EMF)

-

kapcsolatos problémák elkerülése érdekében is)
legyenek távol más vezetékektől

-

Potenciál-kiegyenlítés

3.

Munkadarab földelése

4.
Szükség esetén megfelelő kondenzátorok segítségével hozzon létre föld-

-

csatlakozást.

Árnyékolás, szükség esetén

5.
Árnyékolja le a környezetben található egyéb berendezéseket

-

Árnyékolja le a teljes hegesztőrendszert

-

10

EMF­intézkedések

Az elektromágneses mezők eddig nem ismert egészségkárosodást okozhatnak:

A szomszédban lévő, például szívritmus-szabályozót vagy hallásjavító

-

készüléket viselő személyekre gyakorolt hatások
A szívritmus-szabályozót viselőknek orvosi tanácsot kell kérniük, mielőtt a

-

készülék és a hegesztési eljárás közvetlen közelébe mennek
A hegesztőkábelek és a hegesztő feje/törzse közötti távolságot biztonsági

-

okokból a lehető legnagyobbra kell választani
A hegesztőkábeleket és a tömlőkötegeket ne vigye a vállán és ne tekerje a

-

teste vagy testrészei köré

HU

Különösen
veszélyes helyek

Kezét, haját, ruhadarabjait és szerszámait tartsa távol a mozgó alkatrészektől,
mint például:

ventilátorok

-

fogaskerekek

-

görgők

-

tengelyek

-

Huzaltekercsek és hegesztőhuzalok

-

Ne nyúljon a huzalelőtoló forgó fogaskerekei vagy a hajtás forgó alkatrészei közé.

A burkolatokat és oldalelemeket csak a karbantartási és javítási munkák idejére
nyissa ki/távolítsa el.

Üzem közben

Gondoskodjon róla, hogy az összes burkolat zárva legyen és az összes oldal-

-

elem szabályszerűen fel legyen szerelve.
Tartsa zárva az össze fedelet és oldalelemet.

-

A hegesztőhuzal hegesztőpisztolyból történő kilépése nagy sérülési kockázatot
jelent (kéz átszúródása, arc vagy szem sérülése, ...).

Ezért mindig tartsa el a testétől a hegesztőpisztolyt (huzalelőtolásos készülékek)
és viseljen megfelelő védőszemüveget.

Hegesztés közben és után ne érintse meg a munkadarabot - égési sérülés
veszélye.

A lehűlő munkadarabról salak pattanhat le. Ezért a munkadarab utómunkálatai­hoz is előírásszerű védőfelszerelést kell viselni és más személyek megfelelő
védelméről is gondoskodni kell.

Hagyja lehűlni a hegesztőpisztolyt és a többi magas üzemi hőmérsékletű felsze­relési elemet, mielőtt dolgozni kezd rajtuk.

Tűz- és robbanásveszélyes helyiségekben különleges előírások érvényesek

- vegye figyelembe a megfelelő nemzeti és nemzetközi rendelkezéseket.

A fokozott elektromos veszélyeztetettségnek kitett helyiségekben (például
kazánok) végzendő munkához használt áramforrásokat a (Safety) jellel kell meg­jelölni. Az áramforrásnak azonban nem szabad ilyen helyiségekben lennie.

Forrázásveszély a kifolyó hűtőközeg következtében. A hűtőközeg előremenő és
visszatérő köre csatlakozóinak leválasztása előtt kapcsolja le a hűtőegységet.

A hűtőközeggel végzett munkához vegye figyelembe a hűtőközeg biztonsági
adatlapjának adatait. A hűtőközeg biztonsági adatlapja a szerviztől vagy a gyártó
honlapjáról szerezhető be.

Készülékek daruval történő szállításához csak a gyártó megfelelő teherfüggesztő
szerkezetét használja.

11

Akassza be a láncokat vagy köteleket a megfelelő teherfüggesztő szerkezet

-

felfüggesztési pontjain.
A láncoknak vagy köteleknek a lehető legkisebb szöget kell bezárniuk a

-

függőlegessel.
Távolítsa el a gázpalackot és a huzalelőtolót (MIG/MAG- és AVI-készülékek).

-

A huzalelőtoló hegesztés közbeni darus felfüggesztéséhez mindig megfelelő, szi­getelt huzalelőtoló-felfüggesztőt használjon (MIG/MAG- és AVI-készülékek).

Ha a készülék tartóhevederrel vagy hordozófogantyúval van felszerelve, az
kizárólag kézzel történő szállításra szolgál. Daruval, villás targoncával vagy más
mechanikus emelőeszközzel történő szállításra a tartóheveder nem alkalmas.

Minden függesztéket (hevederek, csatok, láncok, ...), amely a készülékkel vagy
komponenseivel kapcsolatban kerül felhasználásra, rendszeresen ellenőrizni kell
(például mechanikai sérülések, korrózió vagy egyéb környezeti hatások miatt
bekövetkező változások szempontjából).
a vizsgálati intervallumnak és a vizsgálat terjedelmének legalább a mindenkori
hatályos nemzeti szabványoknak és irányelveknek megfelelőnek kell lennie.

Színtelen és szagtalan védőgáz észrevétlen kiömlésének veszélye védőgázcsatla­kozó adapter használata esetén. A védőgázcsatlakozó adapter készülékoldali me­netét a szerelés előtt megfelelő teflonszalaggal kell tömíteni.

Védőgázra vo­natkozó köve­telmény

Védőgáz palac­kok által okozott
veszély

A szennyezett védőgáz - különösen körvezetékeknél - károkat okozhat a felsze­relésen és a hegesztés minőségének csökkenéséhez vezethet.
A védőgáz minőségét tekintve a következő előírásokat kell teljesíteni:

szilárd anyagok részecskenagysága < 40 µm

-

nyomás alatti harmatpont < -20 °C

-

max. olajtartalom < 25 mg/m³

-

Szükség esetén használjon szűrőt!

A védőgáz palackok nyomás alatt álló gázt tartalmaznak és sérülés esetén fel­robbanhatnak. Mivel a védőgáz palackok a hegesztő felszerelés részei, nagyon
óvatosan kell kezelni őket.

Védje a sűrített gázt tartalmazó védőgáz palackokat a túl nagy hőségtől, mecha­nikus ütésektől, salaktól, nyílt lángtól, szikrától és ívtől.

Szerelje függőlegesen és rögzítse az utasítás szerint a védőgáz palackokat, hogy
ne borulhassanak fel.

Hegesztő vagy más elektromos áramköröktől tartsa távol a védőgáz palackokat.

Soha ne akassza a hegesztőpisztolyt a védőgáz palackra.

Soha ne érintsen elektródát a védőgáz palackhoz.

12

Robbanásveszély - soha ne hegesszen nyomás alatt álló védőgáz palackon.

Mindig csak a mindenkori alkalmazáshoz megfelelő védőgáz palackot és
hozzávaló, alkalmas tartozékokat (szabályozókat, tömlőket és csőszerelvénye­ket, ...) használjon. Csak jó állapotban lévő védőgáz palackokat és tartozékokat
használjon.

Ha kinyitja egy védőgáz palack szelepét, fordítsa el az arcát a kieresztőnyílástól.

Ha nem hegeszt, zárja el a védőgáz palack szelepét.

Nem csatlakoztatott védőgáz palack esetén a hagyja a sapkát a védőgáz palack
szelepén.

Tartsa be a védőgáz palackokra és tartozékalkatrészekre vonatkozó gyártói
utasításokat, valamint a megfelelő nemzeti és nemzetközi rendelkezéseket.

HU

Veszély a
kiáramló
védőgáz követ­keztében

Biztonsági
intézkedések a
felállítás helyén
és a szállítás
során

Fulladásveszély az ellenőrizetlenül kiáramló védőgáz következtében

A védőgáz színtelen, szagtalan és kiáramláskor kiszoríthatja a környezeti le­vegőben lévő oxigént.

Gondoskodjon a megfelelő friss levegő bevezetésről - szellőztetési tényező

-

legalább 20 m³ / óra.
Vegye figyelembe a védőgáz palackra vagy a fő gázellátásra vonatkozó biz-

-

tonsági és karbantartási utasításokat
Ha nem hegeszt, zárja el a védőgáz palack vagy a fő gázellátás szelepét.

-

Minden üzembe helyezés előtt vizsgálja meg ellenőrizetlen gázkiáramlás

-

szempontjából a védőgáz palackot vagy a fő gázellátást.

A felboruló készülék életveszélyes lehet! Az akkumulátort sík és szilárd alap­felületen kell stabilan felállítani.

Maximum 10°-os dőlésszög megengedett.

-

Tűz- és robbanásveszélyes helyiségekben különleges előírások érvényesek

Vegye figyelembe a megfelelő nemzeti és nemzetközi rendelkezéseket.

-

Üzemen belüli utasításokkal és ellenőrzésekkel biztosítsa, hogy a munkahely
környezete mindig tiszta és áttekinthető legyen.

A készüléket csak az adattáblán megadott IP-védettséggel állítsa fel és üzemel­tesse.

Biztonsági
intézkedések
normál üzemben

A készülék felállításakor biztosítson 0,5 m (1 láb 7.69 hüvelyk) körkörös
távolságot, hogy a hűtőlevegő akadálytalanul beáramolhasson és távozhasson.

A készülék szállításakor gondoskodjon arról, hogy a hatályos nemzeti és nem­zetközi irányelveket és balesetvédelmi előírásokat betartsák. Ez speciálisan a
szállítás és fuvarozás során fennálló veszélyekre vonatkozó irányelveket jelenti.

Ne emeljen fel vagy szállítson aktív készülékeket. Szállítás vagy emelés előtt kap­csolja ki a készülékeket!

A készülék minden szállítása előtt eressze le teljesen a hűtőközeget, valamint
szerelje le a következő komponenseket:

huzalelőtoló

-

huzaltekercs

-

védőgáz palack

-

Az üzembe helyezés előtt, a szállítás után feltétlenül végezze el a készülék
sérülésekre vonatkozó szemrevételezését. Az esetleges sérüléseket az üzembe
helyezés előtt képzett szervizszemélyzettel hozassa rendbe.

A készüléket csak akkor üzemeltesse, ha valamennyi biztonsági berendezés
működőképes. Ha a biztonsági berendezések nem teljesen működőképesek, ak­kor az veszélyezteti

a kezelő vagy harmadik személy testi épségét és életét,

-

az üzemeltető készülékét és egyéb anyagi értékeit

-

a készülékkel végzett hatékony munkát.

-

13

A készülék bekapcsolása előtt hozassa rendbe a nem teljesen működőképes biz­tonsági berendezéseket.

A biztonsági berendezéseket soha ne kerülje meg és ne helyezze üzemen kívül.

A készülék bekapcsolása előtt biztosítsa, hogy senki se legyen veszélyben.

Legalább hetente egyszer ellenőrizze a készüléket a biztonsági berendezések
külsőleg felismerhető károsodásai szempontjából.

Mindig rögzítse jól és darus szállítás esetén előtte vegye le a védőgáz palackot.

Tulajdonságai (elektromos vezetőképesség, fagyállóság, anyag-összeférhetőség,
gyúlékonyság, ...) alapján csak a gyártó eredeti hűtőközege alkalmas készüléke­inkben történő felhasználásra.

Csak a gyártó megfelelő eredeti hűtőközegét használja.

Ne keverje más hűtőközeggel a gyártó eredeti hűtőközegét.

Csak a gyártó rendszerelemeit csatlakoztassa a hűtőkörhöz.

Más rendszerelemek vagy más hűtőközegek használata során keletkező károkért
a gyártó nem vállal felelősséget és minden szavatossági igény elvész.

A Cooling Liquid FCL 10/20 folyadék nem gyúlékony. Az etanol alapú hűtőközeg
bizonyos feltételek mellett gyúlékony. A hűtőközeget csak zárt eredeti
göngyölegben szállítsa és tartsa távol a gyújtóforrásoktól

Üzembe he­lyezés, karban­tartás és javítás

Az elhasználódott hűtőközeget ártalmatlanítsa szakszerűen, a nemzeti és nem­zetközi rendelkezések megfelelően. A hűtőközeg biztonsági adatlapja a szerviztől
vagy a gyártó honlapjáról szerezhető be.

Lehűlt berendezés esetén a hegesztés kezdete előtt mindig ellenőrizze a
hűtőközegszintet.

Idegen forrásból beszerzett alkatrészek esetén nem garantált, hogy az igény­bevételnek és a biztonsági igényeknek megfelelően tervezték és gyártották őket.

Csak eredeti pót- és kopó alkatrészeket használjon (ez érvényes a

-

szabványos alkatrészekre is).
A gyártó beleegyezése nélkül ne végezzen a készüléken semmiféle változ-

-

tatást, be- vagy átépítést.
A nem kifogástalan állapotú alkatrészeket azonnal cserélje ki.

-

A rendelésnél adja meg az alkatrészjegyzék szerinti pontos megnevezést és

-

cikkszámot, valamint a készülék sorozatszámát.

A ház csavarjai védővezető-csatlakozást biztosítanak a ház részeinek
földeléséhez.
Mindig megfelelő számú eredeti házcsavart használjon a megadott forgatónyo­matékkal.

Biztonságtechni­kai ellenőrzés

14

A gyártó javasolja, hogy legalább 12 havonta végeztesse el a gép biztonságtechni­kai ellenőrzését.

Ugyanazon 12 hónapos intervallumon belül javasolja a gyártó az áramforrások ka­librálását.

Ajánlatos a biztonságtechnikai ellenőrzést minősített villamos szakemberrel
elvégeztetni

módosítás után

-

beszerelés vagy átépítés után

-

javítás, ápolás és karbantartás után

-

legalább tizenkét havonta.

-

A biztonságtechnikai ellenőrzés során követni kell a megfelelő nemzeti és nem­zetközi szabványok és irányelvek előírásait.

A biztonságtechnikai ellenőrzéssel és a kalibrálással kapcsolatban közelebbi
tájékoztatást a szerviz nyújt. A szerviz kérésre a szükséges dokumentumokat
rendelkezésre bocsátja.

Ártalmatlanítás Az elektromos és elektronikus berendezések hulladékait az EU-s irányelveknek

és a nemzeti jogszabályoknak megfelelően szelektíven kell gyűjteni, és környezet­barát módon kell újrahasznosítani. A használt készülékeket le kell adni a keres­kedőnél, vagy egy helyi, felhatalmazott gyűjtő- és ártalmatlanító rendszeren ke­resztül. A régi készülék szakszerű ártalmatlanítása elősegíti az anyagi erőforrások
fenntartható újrahasznosítását. Ezek figyelmen kívül hagyása potenciális
egészségügyi / környezeti hatásokkal járhat.

Csomagolóanyagok

Szelektív gyűjtés. Ellenőrizze a települése előírásait. Csökkentse a doboz térfo­gatát.

HU

Biztonsági
jelölés

Adatbiztonság A gyári beállítások megváltoztatása esetén az adatok biztonságáért (mentéséért)

Szerzői jog A jelen kezelési útmutató szerzői joga a gyártóé.

A CE-jelöléssel ellátott készülékek teljesítik a kisfeszültségre és az elekt­romágneses összeférhetőségre vonatkozó irányelv (például az EN 60 974
szabványsor fontos termékszabványai) alapvető követelményeit.

A Fronius International GmbH kijelenti, hogy a készülék megfelel a 2014/53/EU
irányelv előírásainak. Az EU megfelelőségi nyilatkozat teljes szövege a következő
Internet-címen áll rendelkezésre: http://www.fronius.com

A CSA vizsgálati jellel jelölt készülékek teljesítik a Kanadában és az USA-ban
érvényes releváns szabványok előírásait.

a felhasználó felelős. A személyes beállítások kitörlődéséért a gyártó nem felel.

A szöveg és az ábrák a nyomdába adás időpontjában fennálló műszaki állapotnak
felelnek meg. A változtatás jogát fenntartjuk. A kezelési útmutató tartalma sem­miféle igényre nem adhat alapot. Újítási javaslatokat és a kezelési útmutatóban
előforduló hibák közlését köszönettel vesszük.

15

Általános tudnivalók

Készülék-kon­cepció

A WF 25i Dual lehetővé teszi két hegesztési sor egy áramforrással történő közös
használatát. A hegesztési sorok átváltása a pisztolyvezérlő gombbal, az áram­forráson, a huzalelőtolón lévő kezelőelemek vagy a távszabályozó segítségével
történik.

A WF 25i Dualhoz 2 tekercstartó és különböző opciók állnak rendelkezésre:

WF 25i Dual D300 tekercstartóval és tekercs­fedéllel
a D300 mm-es huzaltekercshez
(Trabant, távszabályozó, szerszámtároló, darus
szállítás és tömlőköteg-tartó opciókkal)

D450 tekercstartóval szerelt, tekercsfedél
nélküli WF 25i Dual
a D450 mm-es huzaltekercshez
(Trabant, távszabályozó, szerszámtároló és da­rus szállítás opciókkal)

Rendszerfeltéte­lek

A WF 25i Dual kétfejes huzalelőtoló előírásszerű működéséhez az áramforrásnak
a következő firmware-verzióval kell rendelkeznie:
official_TPSi_iWave_3.5.2-xxx.ffw vagy magasabb

16

A készüléken el-

40,0006,3035

WF 25i D300

WF 25i D450

ELECTRIC SHOCK can kill.

Wire, wire reel and drive rolls are electrically live (hot)

for ALL welding processes even when not in use!

Les CHOCS ELECTRIQUES peuvent tuer.

Le fil, la bobine de fil et les rouleaux d'entraînement sont

électriquement sous tension (chauds) pour TOUS les

procédés de soudage, même lorsqu'ils ne sont pas utilisés!

Las descargas eléctricas pueden ser mortales.

El alambre, el carrete de alambre y los rodillos impulsores

están eléctricamente vivos (calientes) para TODOS los

procesos de soldadura, incluso cuando no están en uso!

ADVERTENCIA

WARNING

ADVERTISSEMENT

inside
2x

inside
2x

helyezett figyel­meztetések

A huzalelőtoló biztonsági szimbólumokkal és adattáblával van felszerelve. A biz­tonsági szimbólumokat és az adattáblát nem szabad eltávolítani vagy átfesteni. A
biztonsági szimbólumok figyelmeztetnek a helytelen kezelésre, melynek komoly
személyi sérülések és anyagi károk lehetnek a következményei.

HU

Az ismertetett funkciókat csak akkor használja, ha a következő doku-

mentumokat teljesen átolvasta és megértette:

ez a kezelési útmutató

-

a rendszerelemek összes kezelési útmutatóját, különösen a biz-

-

tonsági előírásokat

A hegesztés veszélyes tevékenység. A készülékkel végzett szabály-

szerű munkához a következő alapfeltételeknek kell teljesülniük:

megfelelő hegesztő képzettség

-

megfelelő védőfelszerelés

-

Illetéktelen személyek távoltartása a huzalelőtolótól és a he-

-

gesztési eljárástól

A kiszolgált készülékeket ne tegye a háztartási hulladékba, hanem a

biztonsági előírásoknak megfelelően ártalmatlanítsa.

17

Kezét, haját, ruhadarabjait és szerszámait tartsa távol a mozgó al-

ELECTRIC SHOCK can kill.

Wire, wire reel and drive rolls are electrically live (hot)

for ALL welding processes even when not in use!

Les CHOCS ELECTRIQUES peuvent tuer.

Le fil, la bobine de fil et les rouleaux d'entraînement sont

électriquement sous tension (chauds) pour TOUS les

procédés de soudage, même lorsqu'ils ne sont pas utilisés!

Las descargas eléctricas pueden ser mortales.

El alambre, el carrete de alambre y los rodillos impulsores

están eléctricamente vivos (calientes) para TODOS los

procesos de soldadura, incluso cuando no están en uso!

ADVERTENCIA

WARNING

ADVERTISSEMENT

katrészektől, mint például:

fogaskerekek

-

előtológörgők

-

huzaltekercsek és huzalelektródák

-

Ne nyúljon a huzalelőtoló forgó fogaskerekei vagy a hajtás forgó al­katrészei közé.

A burkolatokat és oldalelemeket csak a karbantartási és javítási
munkák idejére nyissa ki/távolítsa el.

Üzem közben

Biztosítsa, hogy az összes burkolat zárva legyen és az összes ol-

-

dalelem szabályszerűen fel legyen szerelve.
Tartsa zárva az összes burkolatot és oldalelemet.

-

Az áramütés halálos lehet!

A feszültségvezető, szabadon álló ele­meket ne érintse meg!

Lásd 65. oldalt!

18

A készüléken

A B

lévő figyelmez­tető információk
ismertetése

Bizonyos készülékkivitelek esetén figyelmeztető információk vannak elhelyezve a
készüléken.

A szimbólumok elhelyezkedése változhat.

! Figyelmeztetés! Vigyázat!

A szimbólumok lehetséges veszélyekre utalnak.

A Az előtológörgők sérülést okozhatnak az ujjakon.

B A hegesztőhuzal és a hajtás részei működés közben hegesztőfeszültség

alatt állnak.
Tartsa távol tőlük a kezeit és a fémtárgyakat!

HU

1. Az áramütés halálos lehet.

1.1 Viseljen száraz, szigetelő hatású kesztyűt. Ne érintse meg csupasz kézzel

a huzalelektródát. Ne viseljen nedves vagy sérült kesztyűt.

1.2 Elektromos áramütés elleni védelemként használjon a padlózattól és a

munkaterülettől elszigetelt alátétlemezt.

1.3 A készüléken végzendő munka előtt kapcsolja ki a készüléket és húzza ki a

hálózati csatlakozó dugót vagy szakítsa meg az áramellátást.

2. A hegesztési füst belélegzése károsíthatja az egészséget.

2.1 Tartsa távol a fejét a keletkező hegesztési füsttől.

19

2.2 Használjon kényszerszellőztetést vagy helyi elszívást a hegesztési füst

xx,xxxx,xxxx *

eltávolítására.

2.3 Távolítsa el a hegesztési füstöt ventilátorral.

3 A hegesztési szikrák robbanást vagy tüzet okozhatnak.

3.1 Tartsa távol az éghető anyagokat a hegesztési eljárástól. Soha ne he-

gesszen gyúlékony anyagok közelében.

3.2 A hegesztési szikrák tüzet okozhatnak. Tartson készenlétben tűzoltó

készüléket. Szükség esetén legyen készenlétben egy felügyelő személy,
aki kezelni tudja a tűzoltó készüléket.

3.3 Ne végezzen hegesztést hordókon vagy zárt akkumulátorházakon.

4. Az ív sugarai megégethetik a szemet és sérülést okozhatnak a bőrön.

4.1 Viseljen fejfedőt és védőszemüveget. Használjon hallásvédőt és gombos

inggallért. Használjon megfelelően színezett hegesztőpajzsot. Egész
testén viseljen megfelelő védőruházatot.

5. A gépen végzendő munkák vagy hegesztés előtt:

vegyen részt a gépre vonatkozó oktatásban és olvassa el az utasításokat!

6. Ne távolítsa el vagy fesse át a figyelmeztető információkat tartalmazó

matricát.

* A matrica gyártóművi rendelési száma

20

Opciók és komponensek

(1)

(2)

(4)

(5) (6)

(7)

(8)

(9)

(3)

(10)

Opciók és kom­ponensek

HU

(1) Darus szállítás opció

OPT/WF Lift Bail Dual

(2) Szerszámtároló opció

OPT/WF Tool Tray Dual

(3) Tömlőköteg-tartó opció

2-részes, csak D300 burkolattal szerelt tekercstartóval együtt
OPT/WF Hosepack Holder Dual

(4) D300 burkolattal szerelt tekercstartó

OPT/WF Spool Holder D300 Dual

(5) Duplafejes huzalelőtoló

WF 25i Dual No Spool /4R/G/FSC

(6) Távszabályozó opció

RC panel Standard, RC Panel Pro

(7) Hűtőközeg csatlakozók opció

OPT/WF Water Connection Dual

21

(8) D450 burkolat nélküli tekercstartó

OPT/WF Spool Holder D450 Dual
(Huzaltekercsek nélkül)

(9) Trabant mozgatókocsi opció

OPT/TU Trabant

(10) Boom szerelőkészlet opció

OPT/WF Boom Mounting Kit Dual

Ábra nélkül:

Átszerelő készlet, euro csatlakozó

-

SpeedNet kábel, 5 m

-

SpeedNet kábel, 10 m

-

22

Mozgatókocsi

(1)

(2)

(a)

(b)

(c)

(d)

opciók

HU

(1) TU Car 4 Pro mozgatókocsi

gázpalack tartóval

(2) WF Dual szerelőkészlet opció

OPT/TU Mounting Set WF Dual

Beleértve az alábbiakat:

lerakótálca

a)

csőkeret

b)

2 db szigetelt hegesztőpisztoly befogó

c)

2. gázpalacktartó és palackszíj

d)

rögzítőanyag

23

Rendszerkonfigurációk

Felépítmény
mozgatókocsin

A mozgatókocsin lévő felépítményhez szükséges:

TU Car 4 Pro mozgatókocsi

-

OPT/TU Mounting Set WF Dual H510 opció (gázhűtéses rendszerekhez)

-

vagy
OPT/TU Mounting Set WF Dual H740 (vízhűtéses rendszerekhez)

24

D300 tekercstartóval szerelt WF 25i Dual mozgatókocsin

A mozgatókocsi felépítménye D450 tekercstartóval szerelt WF 25i Duallal is le­hetséges.

A duplafejes huzalelőtoló mozgatókocsira szerelésére vonatkozó részletek
„OPT/TU Mounting Set WF Dual” szerelési útmutató (42,0410,2636) szerint.

Hegesztő-kon-

max. 5 m / 16 ft. 4.85 in.

max.

3 m

9 ft. 10.11 in.

zolra történő fel­szerelés (Wel­ding-Boom)

A hegesztő-konzolra történő felszereléshez az OPT/WF Boom Mounting Kit Dual
opció szükséges.
Ajánlott hegesztőhuzal-hordók használata.

HU

WF 25i Dual Boom szerelőkészlet opcióval, hegesztő-konzolra felszerelve (vázlatos ábrázolás)

max. szállítómagasság 3 m/9 ft. 10,11 in.
Max. szállítóhossz, vízszintes 5 m/16 ft. 4,85 in.
Hegesztőhuzal-hordó max. szállítósza-

kasza hegesztőpisztolyig

MEGJEGYZÉS!

A duplafejes huzalelőtolót szigetelten kell a hegesztő-konzolra szerelni.

A Boom szerelőkészlet opciót vagy azzal egyenértékű szigetelést kell

▶

használni.

16 m/52 ft. 5,92 in.

25

Darura történő
felszerelés

A darura történő felszereléshez az OPT/WF Lift Bail Dual opció szükséges.

D300 tekercstartóval szerelt WF 25i Dual darura felszereléséhez

FONTOS! A darura történő felszerelés és darun történő üzemelés csak D300 te­kercstartóval szerelt WF 25i Dualhoz megengedett.

MEGJEGYZÉS!

Darus alkalmazás esetén a duplafejes huzalelőtoló felfüggesztési helyzetét úgy
kell megválasztani, hogy a duplafejes huzalelőtoló lehetőség szerint vízszinte­sen legyen a darun.

Vegye figyelembe a darus szállításra vonatkozó részleteket (lásd 28. ol-

▶

daltól).

26

Rendszerhatárok A hegesztőrendszertől függően a vízhűtéses rendszerelemekhez az alábbi adato-

kat kell figyelembe venni.

Hegesztőrendszer WF 25i Duallal és TPS 320i - 600i-vel (MIG/MAG):

Megfelelő hűtőegységek CU 1100i, CU 1100i /MV RVP,

CU 1400i Pro

Összekötő tömlőköteg* max. 25 m/82 ft. 0,25 in.

Hegesztőpisztoly tömlőköteg 2 db max. 6 m/19 ft. 8,22 in.

WF 25i Dual és iWave 300i - 500i MP hegesztőrendszerek (MIG/MAG + AVI):

Megfelelő hűtőegységek CU 1400i Pro

Összekötő tömlőköteg* max. 25 m/82 ft. 0,25 in.

HU

MIG/MAG hegesztőpisztoly
tömlőköteg

AVI hegesztőpisztoly
tömlőköteg**

FONTOS! A vízhűtéses AVI hosszabbító tömlőköteg a WF 25i Duallal nem
használható.

* Áramforrás huzalelőtolóhoz csatlakoztatása

** A MulitiProzess hegesztőrendszereknél, ha a 2 vízhűtéses MIG/MAG

MIG/MAG hegesztőpisztolyokon kívül egy vízhűtéses AVI hegesztőpisz­toly is csatlakoztatva van.

2 db max. 6 m/19 ft. 8,22 in.

max. 8 m/26 ft. 2,96 in.

27

Szállítás daruval

42,0409,1255

Biztonsági mat­rica darus
szállításhoz

Az OPT/WF Lift Bail Dual darus szállítás opción az alábbi biztonsági matrica van
elhelyezve:

a) b) c)

A WF 25i Dual csak felszerelt OPT/WF Lift Bail Dual opcióval szállítható da-

a)

run.

Részleteket lásd 29. oldalon.

WF 25i Dualt tartalmazó mozgatókocsira felszerelt hegesztőrendszer darus

b)

szállítása csak az OPT/TU Mounting Set WF Dual opcióval megengedett.

Részleteket lásd 30. o.

WF 25i Dualt tartalmazó mozgatókocsira felszerelt hegesztőrendszer darus

c)

szállítása OPT/WF Lift Bail Dual darus szállítás opción nem megengedett.

Részleteket lásd 30. oldalon vagy az OPT/TU Mounting Set WF Dual opció
szerelési útmutatójában (42,0410,2636).

Az OPT/WF Lift Bail Dual darus szállítás opción a maximális terhelést tartalmazó
adattábla is el van helyezve:

28

D300 te­kercstartóval
szerelt WF 25i
Dual darus
szállítása

D300 tekercstartóval szerelt WF 25i Dual darus szállításához OPT/WF Lift Bail
Dual darus szállítás opció szükséges.

VESZÉLY!

Leeső tárgyak miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

Biztosítsa, hogy a darus szállítás opciót jelen kezelési útmutatóban megadott

▶

adatoknak megfelelően helyesen és minden forgatónyomaték-adat figyelem­be vételével szerelték fel
Biztosítsa, hogy a huzaltekercsek/kosártekercsek a kosártekercs-adapterrel

▶

együtt mindig stabilan legyenek elhelyezve a huzaltekercstartókon.
Biztosítsa, hogy a tekercstartó oldalelemei a darus szállítás alatt zárva és

▶

rögzítve legyenek.
A huzalelőtolást kizárólag a darus szállítás opción szállítsa.

▶

A darus szállításhoz csak ellenőrzött, az országos irányelveknek megfelelő

▶

rögzítőhevedereket használjon.
A duplafejes huzalelőtoló felfüggesztési helyzetét úgy kell megválasztani,

▶

hogy a duplafejes huzalelőtoló lehetőség szerint vízszintesen legyen a darun.

HU

D450 te­kercstartóval
szerelt WF 25i
Dual tekercs­fedél nélküli da­rus szállítása

D450 tekercstartóval szerelt WF 25i Dual tekercsfedél nélküli darus
szállításához az OPT/WF Lift Bail Dual opció szükséges.

VESZÉLY!

Leeső tárgyak miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

Biztosítsa, hogy a darus szállítás opciót jelen kezelési útmutatóban megadott

▶

adatoknak megfelelően helyesen és minden forgatónyomaték-adat figyelem­be vételével szerelték fel.
A darus szállítás előtt távolítsa el a huzaltekercseket/kosártekercseket a

▶

kosártekercs adapterrel együtt a huzaltekercstartókról.
A huzalelőtolást kizárólag a darus szállítás opción szállítsa.

▶

A darus szállításhoz csak ellenőrzött, az országos irányelveknek megfelelő

▶

rögzítőhevedereket használjon.
A duplafejes huzalelőtoló felfüggesztési helyzetét úgy kell megválasztani,

▶

hogy a duplafejes huzalelőtoló lehetőség szerint vízszintesen legyen a darun.

29

Mozgatókocsira
felszerelt WF 25i
Dual darus
szállítása

Mozgatókocsira felszerelt hegesztőrendszer darus szállításához a WF Dual sze­relőkészlet mozgatókocsi-opció szükséges.

VESZÉLY!

Leeső tárgyak miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

Biztosítsa, hogy a hegesztőrendszer és a WF Dual szerelőkészlet opció helye-

▶

sen legyen a mozgatókocsira felszerelve.
Darus szállítás előtt távolítsa el a gázpalackokat a mozgatókocsiról.

▶

A D300 tekercstartóval szerelt WF 25i Dualnál biztosítsa, hogy

▶

a) a huzaltekercsek/kosártekercsek a kosártekercs adapterrel együtt stabilan
legyenek a huzaltekercstartókon;
b) a tekercstartó oldalelemei a darus szállítás alatt zárva és biztosítva legye­nek.
A D450 tekercstartóval szerelt, tekercsfedél nélküli WF 25i Dualnál a darus

▶

szállítás előtt távolítsa el a huzaltekercseket.
A mozgatókocsira felszerelt hegesztőrendszert csak a megjelölt pozíciókban

▶

szállítsa.
A rögzítőhevedereket mindig a négy felfüggesztési pontba akassza be.

▶

A darus szállításhoz csak ellenőrzött, az országos irányelveknek megfelelő

▶

rögzítőhevedereket használjon.

A darus szállítás részletei az OPT/TU Mounting Set WF Dual (42,0410,2636) op­ció szerelési útmutatójában találhatók.

30

Kezelőelemek, csatlakozók és mechanikai kompo-

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(16)

(15)

(14)

(13)

(12)

(11)

(10)

(8)

(9)

nensek

Biztonság

D300 te­kercstartóval
szerelt WF 25i
Dual

VESZÉLY!

Hibás kezelés és hibásan elvégzett munkák miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A jelen dokumentumban ismertetett összes munkát és funkciót csak képzett

▶

szakszemélyzet hajthatja végre.
Olvassa el és értse meg teljesen ezt a dokumentumot.

▶

Olvass el és értse meg a készülék, és minden rendszerelem összes biztonsági

▶

előírását és felhasználói dokumentációját.

HU

(1) Darus szállítás opció

OPT/WF Lift Bail Dual

Daruval történő szállításhoz

A huzaltekercsek az huzalelőtolóban maradhatnak, ha a tekercstartó ol­dalelemei zárva és biztosítva vannak.

31

Darun történő használathoz

A huzalelőtoló a hegesztési munkák közben a darun függ, a huzalteker­csek a huzalelőtolóban vannak, a tekercstartó oldalelemei zárva és biz­tosítva vannak.
(lásd rendszerkonfigurációkat/darura történő felszerelést lásd 26. o.)

(2) Szerszámtároló opció

OPT/WF Tool Tray Dual

(3) Távszabályozó tartó

(4) 1. hegesztősor gomb/LED

1. hegesztősor aktiválásához
Aktív hegesztősor esetén a LED világít.

(5) Távszabályozó opció

RC panel Standard, RC Panel Pro

(6) Hegesztőpisztoly csatlakozó

1. hegesztési sor

(7) Hűtőközeg előremenő köri csatlakozó (kék)*

Opció

1. hegesztési sor

(8) Hűtőközeg visszatérő köri csatlakozó (piros)*

Opció

1. hegesztési sor

(9) SpeedNet csatlakozó

távszabályozó csatlakoztatásához

(10) Hűtőközeg előremenő köri csatlakozó (kék)*

Opció

2. hegesztési sor

(11) Hűtőközeg visszatérő köri csatlakozó (piros)*

Opció

2. hegesztési sor

(12) Trabant mozgatókocsi opció

OPT/TU Trabant

(13) Hegesztőpisztoly csatlakozó

2. hegesztési sor

(14) 2. hegesztősor gomb/LED

2. hegesztősor aktiválásához
Aktivált hegesztősor esetén a LED világít.

32

(15) Huzaltekercs-burkolat

mindkét oldalon

(16) Tömlőköteg-tartó

* Ha a hegesztőpisztoly hűtőközeg tömlői el vannak zárva, a másik he-

gesztőpisztoly sincs már hűtőközeggel ellátva.
Ebben az esetben a mellékelt, rövid hűtőtömlő darabot használja az áthi­daláshoz.

D450 te-

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(14)

(13)

(12)

(10) (11)

(9)

kercstartóval
szerelt WF 25i
Dual

HU

(1) Darus szállítás opció

OPT/WF Lift Bail Dual

Daruval történő szállításhoz

Darus szállítás esetén a huzaltekercseket el kell távolítani.

(2) Szerszámtároló opció

OPT/WF Tool Tray Dual

(3) Távszabályozó tartó

(4) 1. hegesztősor gomb/LED

1. hegesztősor aktiválásához
Aktivált hegesztősor esetén a LED világít.

(5) Távszabályozó opció

RC panel Standard, RC Panel Pro

(6) Hegesztőpisztoly csatlakozó

1. hegesztési sor

(7) Hűtőközeg előremenő köri csatlakozó (kék)*

Opció

1. hegesztési sor

33

(8) Hűtőközeg visszatérő köri csatlakozó (piros)*

Opció

1. hegesztési sor

(9) SpeedNet csatlakozó

távszabályozó csatlakoztatásához

(10) Hűtőközeg előremenő köri csatlakozó (kék)*

Opció

2. hegesztési sor

(11) Hűtőközeg visszatérő köri csatlakozó (piros)*

Opció

2. hegesztési sor

(12) Trabant mozgatókocsi opció

OPT/TU Trabant

(13) Hegesztőpisztoly csatlakozó

2. hegesztési sor

(14) 2. hegesztősor gomb/LED

2. hegesztősor aktiválásához
Aktivált hegesztősor esetén a LED világít.

A huzaltekercseket nem tartalmazza a szállítási terjedelem.

* Ha a hegesztőpisztoly hűtőközeg tömlői el vannak zárva, a másik he-

gesztőpisztoly sincs már hűtőközeggel ellátva.
Ebben az esetben a mellékelt, rövid hűtőtömlő darabot használja az áthi­daláshoz.

34

A huzalelőtoló

(1) (1)(2) (3) (4) (5) (6)

(7) (8)

(9)

WF 25i Dual + D300

WF 25i Dual + D450

hátoldala

HU

(1) Az összekötő tömlőköteg húzásmentesítése

(2) Huzalbevezetés

2. hegesztési sor

(3) Hűtőközeg visszatérő köri csatlakozó (piros)

Opció
az összekötő tömlőköteg hűtőközeg visszatérő köri tömlőjének csatlakoz­tatásához

(4) Hálózati csatlakozó

az összekötő tömlőköteg áramkábelének csatlakoztatásához

(5) Hűtőközeg előremenő köri csatlakozó (kék)

Opció
az összekötő tömlőköteg hűtőközeg előremenő köri tömlőjének csatlakoz­tatásához

(6) Huzalbevezetés

1. hegesztési sor

(7) Védőgáz-csatlakozó

2. hegesztési sor

(8) SpeedNet csatlakozó

az összekötő tömlőköteg SpeedNet kábelének csatlakoztatásához

(9) Védőgáz-csatlakozó

1. hegesztési sor

35

Huzalelőtoló ol-

(1)

(2)

(2)

(3) (4) (5) (6)

(7)

(8)

(9)

WF 25i Dual + D300

WF 25i Dual + D450

dala

Az elrejtett burkolatok és oldalelemek ábrája

(1) Kosártekercs adapter

(2) Huzaltekercstartó fékkel

(3) Üzemállapot LED

zölden világít, ha a készülék üzemkész

(4) Gázellenőrző gomb

(5) Huzalvisszafutás gomb

(6) Huzalbefűzés gomb

(7) Feszítőkar

az előtológörgők szorítónyomásának beállításához

(8) 4 görgős hajtás

(9) Befogókar

Az ismertetett elemek a huzalelőtoló két oldalán találhatók.

36

A gázellenőrző,
huzalvisszafutás
és huzalbefűzés
gombok funkciói

Üzemállapot LED

zölden világít, ha a készülék üzemkész

Gázellenőrző gomb

A gázellenőrző gomb használatát követően 30 másodpercig gáz áramlik ki. A
művelet korábbi befejezéséhez nyomja meg ismét a gombot.

Huzalvisszafutás gomb

A huzalelektróda visszahúzásához 2 változat áll rendelkezésre:

1. változat

Huzalelektróda visszahúzása előre beállított huzalvisszafutási sebességgel:

Tartsa nyomva a huzalvisszafutás gombot

-

A huzalvisszafutás gomb megnyomása után a huzalelektróda 1 mm-t (0.039

-

in.) visszahúzódik
Rövid szünet után a huzalelőtoló folytatja a huzalelektróda visszahúzását –

-

ha nyomva marad a huzalvisszafutás gomb, minden további másodperccel 10
m/perc (393.70 ipm) értékkel növekszik a sebesség az előre beállított huzal­visszafutási sebesség eléréséig

2. változat

Huzalelektróda visszahúzása 1 mm-es lépésekben (0.039 in. lépésekben)

A huzalvisszafutás gombot mindig csak 1 másodpercnél rövidebb ideig

-

nyomja (megérintés)

HU

MEGJEGYZÉS!

A huzalelektródát mindig csak kis hosszakkal húzza vissza, mivel a huzal­elektróda a visszahúzáskor nem csévélődik fel a huzaltekercsre.

MEGJEGYZÉS!

Ha az áramátadó a huzalbefűzés gomb megnyomása előtt testelve van, akkor a
huzalelektróda a huzalvisszafutás gomb megnyomásakor addig húzódik vissza,
amíg a huzalelektróda zárlatmentes nem lesz – de minden gombnyomással csak
max. 10 mm-t (0.39 in.).

Ha a huzalelektródát tovább kell visszahúzni, akkor nyomja meg újból a huzal­visszafutás gombot.

Huzalbefűzés gomb

A huzalbefűzéshez 2 változat áll rendelkezésre:

1. változat

Huzalelektróda befűzése előre beállított huzalbefűzési sebességgel:

Tartsa nyomva a huzalbefűzés gombot

-

A huzalbefűzés gomb megnyomása után a huzalelektróda 1 mm-t (0.039 in.)

-

befűződik
Rövid szünet után a huzalelőtoló folytatja a huzalelektróda befűzését – ha

-

nyomva marad a huzalbefűzés gomb, akkor minden további másodpercben
10 m/perc (393.70 ipm) értékkel növekszik a sebesség az előre beállított hu­zalbefűzési sebesség eléréséig
Ha a huzalelektróda testeléssel érintkezik, akkor leáll a huzaltovábbítás, és a

-

huzalelektróda 1 mm-t (0.039 in.) visszahúzódik

37

2. változat

Huzalelektróda befűzése 1 mm-es lépésekben (0.039 in. lépések)

A huzalbefűzés gombot mindig csak 1 másodpercnél rövidebb ideig nyomja

-

(megérintés)
Ha a huzalelektróda testeléssel érintkezik, akkor leáll a huzaltovábbítás, és a

-

huzalelektróda 1 mm-t (0.039 in.) visszahúzódik

MEGJEGYZÉS!

Ha az áramátadó a huzalbefűzés gomb megnyomása előtt testelve van, akkor a
huzalelektróda a huzalbefűzés gomb megnyomásakor addig húzódik vissza,
amíg a huzalelektróda zárlatmentes nem lesz – de minden gombnyomással csak
max. 10 mm-t (0.39 in.).

Ha 10 mm (0.39 in.) huzalvisszahúzás után az áramátadó még mindig testelve
van, akkor a huzalelektróda a huzalbefűzés gomb ismételt megnyomásakor max.
10 mm-rel (0.39 in.) visszahúzódik. A folyamat addig ismétlődik, amíg már nincs
testelve az áramátadó.

38

Szerelés és üzembe helyezés előtt

HU

Biztonság

Rendel­tetésszerű
használat

VESZÉLY!

Hibás kezelés és hibásan elvégzett munkák miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A jelen dokumentumban ismertetett összes munkát és funkciót csak képzett

▶

szakszemélyzet hajthatja végre.
Olvassa el és értse meg teljesen ezt a dokumentumot.

▶

Olvass el és értse meg a készülék, és minden rendszerelem összes biztonsági

▶

előírását és felhasználói dokumentációját.

Az áramforrás kizárólag huzaltovábbításra szolgál AFI/VFI-hegesztésnél, a Fro­nius rendszerelemeivel együtt.
Az egyéb vagy ezen túlmenő használat nem rendeltetésszerűnek minősül.
Az ebből eredő károkért a gyártó nem felel.

A rendeltetésszerű használathoz tartozik még:

a teljes kezelési útmutató elolvasása

-

a kezelési útmutató összes utasításának és biztonsági előírásának betartása

-

az ellenőrzési és karbantartási munkák elvégzése

-

39

Felállítási

IP23

IP20

utasítások

VESZÉLY!

Felboruló vagy leeső készülékek miatti veszély.

Komoly személyi sérülés és anyagi kár lehet a következmény.

Az összes rendszerelemet, állókonzolt és mozgatókocsit sík és szilárd alap-

▶

felületre kell stabilan felállítani.
A rendszerkonfigurációtól függően biztosítsa, hogy minden csavarkötés a

▶

megfelelő forgatónyomatékkal legyen meghúzva.
A darus szállításnál csak ellenőrzött, az országos irányelveknek megfelelő

▶

rögzítőhevedereket használjon.

A duplafejes huzalelőtoló és a te­kercstartóval. D300 burkolattal szerelt
duplafejes huzalelőtoló IP23­védettség szerint be van vizsgálva,
vagyis:

12,5 mm-nél (0,49 in.) nagyobb

-

átmérőjű szilárd idegen testek be­hatolása elleni védelem
Védelem vízpermet ellen a

-

függőlegeshez képest 60°-os
szögig

A huzalelőtoló és a D300 te­kercstartóval szerelt huzalelőtoló az
IP23-védettség szerint a szabadban
felállítható és üzemeltethető. Kerülje a
nedvesség közvetlen behatolását
(például esőzés miatt).

A tekercstartóval szerelt D450 burko­lat nélküli duplafejes huzalelőtoló
IP20-védettség szerint be van
vizsgálva, vagyis:

12,5 mm-nél (0,49 in.) nagyobb

-

átmérőjű szilárd idegen testek be­hatolása elleni védelem
Víz ellen nem védett

-

A D450 tekercstartóval szerelt hu­zalelőtolót zárt térben nem szabad
felállítani és üzemeltetni.

40

Opciók szerelése

1

2 x

2

2

1

1

HU

Biztonság

D300 burkolat­tal szerelt te­kercstartó fel­szerelése

VESZÉLY!

Elektromos áram miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A munkák elkezdése előtt minden érintett készüléket és komponenst ki kell

▶

kapcsolni és le kell választani a villamos hálózatról.
Minden érintett készüléket és komponenst biztosítani kell újbóli bekapcsolás

▶

ellen.
A készülék felnyitása után megfelelő mérőműszerrel győződjön meg arról,

▶

hogy az elektromosan feltöltött alkatrészek (pl. kondenzátorok) kisültek-e.

1

A tekercstartó szállítási terjedelméhez tartozó csavarok

2

2 db M5x12 mm, meghúzónyomaték = 3 Nm/2,21 lb·ft

41

1

3

1

2

2 x

2

1

1

A 2. és 3. munkalépéseket ismételje meg a huzalelőtoló másik oldalán

4

D450 burkolat
nélküli te­kercstartó fel­szerelése

1

A tekercstartó szállítási terjedelméhez tartozó csavarok

2

42

4 db M5x12 mm, meghúzónyomaték = 3 Nm/2,21 lb·ft

1

3

2

3

4

5

6

1

3

1

2

2

2

2

4

4

4

4

A 2. és 3. munkalépéseket ismételje meg a huzalelőtoló másik oldalán

4

HU

Darus szállítás
opció felsze­relése

Tömlőköteg­tartó opció fel­szerelése

1

6 db M8x20 mm, meghúzónyomaték = 21 Nm/
15,49 lb·ft;
Darus szállítás opció D300 tekercstartóra van
szerelve

1

A darus szállítás opció szállítási terje­delméhez tartozó csavarok és
rögzítőanyagok.

A felszerelés a tekercsfedél nélküli
D450 tekercstartóra ugyanígy történik.

8 db M5x12 mm, meghúzónyomaték = 3 Nm/2,21 lb·ft

43

Szerszámtároló

2

2

2

2

1

3

1

1

1

2

3

3

3

3

4 x M5x12 mm

1

2

1

2

2

2

1

2

2

2

2

opció felsze­relése

1

2

4 db M5x12 mm sárgaréz távtartó,
meghúzónyomaték = 2,1 Nm/1,55 lb·ft
4 db M5 x 12 mm, meghúzónyomaték = 3 Nm/
2,21 lb·ft

Boom sze­relőkészlet opció
felszerelése

1

4 db M8x25 mm + M8 alátét+ NL8
meghúzónyomaték = 21 Nm/15,49 lb·ft

2

4 db M8x30 mm + M8 alátét + NL8
meghúzónyomaték = 21 Nm//15,49 lb·ft

44

Huzalelőtoló összekötése az áramforrással

3

1

3

2

HU

Biztonság

Általános tudni­valók

Huzalelőtoló
összekötése az
áramforrással

VESZÉLY!

Elektromos áram miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A munkák elkezdése előtt minden érintett készüléket és komponenst ki kell

▶

kapcsolni és le kell választani a villamos hálózatról.
Minden érintett készüléket és komponenst biztosítani kell újbóli bekapcsolás

▶

ellen.
A készülék felnyitása után megfelelő mérőműszerrel győződjön meg arról,

▶

hogy az elektromosan feltöltött alkatrészek (pl. kondenzátorok) kisültek-e.

A huzalelőtoló összekötő tömlőköteg segítségével köthető össze az áram­forrással.

1

A huzalelőtoló áramforrással való
összekötését a D300 tekercstartóval
szerelt WF 25i Dual alapján ismer­tetjük.
A WF 25i Dual D450 tekercstartóval
való összekötése hasonló módon
történik.

2

2 db M5x12 mm

Az 1. és 2. munkalépéseket ismételje meg a huzalelőtoló másik oldalán

3

45

1

2

3

Gas 2

4

Gas 2

6

5

2

3

4

1

1

Tolja előre a huzalelőtolót;
Vezesse át a tekercstartón az összekötő tömlőköteget és a 2. gázt

5

Csatlakoztassa a huzalelőtolón az összekötő tömlőköteget és a 2. gázt

6

A huzalelőtolót tolja vissza az eredeti pozícióba

46

2

1

1

7

2

11

2 db M5x12 mm, meghúzónyomaték = 3 Nm/2,21 lb·ft

A 7. munkalépést ismételje meg a huzalelőtoló másik oldalán

8

9

HU

A hosszabbító
tömlőköteg csat­lakoztatása

Rögzítse az összekötő tömlőköteg húzásmentesítőt 2 db M5x12 mm-es csa-

10

varral
Meghúzónyomaték = 3 Nm/2,21 lb·ft

VESZÉLY!

Elektromos áram miatti veszély meghibásodott rendszerelemek és hibás
működtetés következtében.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

Az összes kábelnek, vezetéknek és tömlőkötegnek mindig jól rögzítettnek,

▶

sértetlennek és jól szigeteltnek kell lennie.
Csak megfelelően méretezett kábeleket, vezetékeket és tömlőkötegeket sza-

▶

bad használni.

47

1

* Csak vízhűtéses tömlőköteg

esetén

CON = összekötő tömlőköteg

EXT = hosszabbító tömlőköteg

2

48

Hegesztőpisztoly csatlakoztatása

3

1

HU

Biztonság

MIG/MAG he­gesztőpisztoly
csatlakoztatása

VESZÉLY!

Elektromos áram miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A munkák elkezdése előtt minden érintett készüléket és komponenst ki kell

▶

kapcsolni és le kell választani a villamos hálózatról.
Minden érintett készüléket és komponenst biztosítani kell újbóli bekapcsolás

▶

ellen.
A készülék felnyitása után megfelelő mérőműszerrel győződjön meg arról,

▶

hogy az elektromosan feltöltött alkatrészek (pl. kondenzátorok) kisültek-e.

VESZÉLY!

Elektromos áram okozta veszély a nem megfelelő összekötések miatt.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

Az összes kábelnek, vezetéknek és tömlőkötegnek jól rögzítettnek, sértetlen-

▶

nek, jól szigeteltnek és megfelelően méretezettnek kell lennie.

1

2

49

*

*

3

4

5

3

1

1

* csak akkor, ha a hűtőközeg-csatlakozók be vannak építve a huzalelőtolóba,

és vízhűtéses hegesztőpisztoly esetén;
Vegye figyelembe a hűtőközeg-csatlakozók színjelölését!

VIGYÁZAT!

Hiányzó hűtőközeg miatti veszély.

Ha a hegesztőpisztoly hűtőközeg tömlői el vannak zárva, a másik hegesztőpisz­toly sincs már hűtőközeggel ellátva.
Túlmelegedés és anyagi kár lehet a következmény

Meglévő hűtőközeg-csatlakozók esetén mindig csatlakoztassa a két he-

▶

gesztőpisztoly hűtőközeg-csatlakozóit.

4

A munkalépéseket ismételje meg a huzalelőtoló másik oldalán

6

5

50

Az előtoló görgők behelyezése / kicserélése

2

1

4

4

5

6

3

6

3

31
2

4
5

7

HU

Biztonság

Általános tudni­valók

VESZÉLY!

Elektromos áram miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A munkák elkezdése előtt minden érintett készüléket és komponenst ki kell

▶

kapcsolni és le kell választani a villamos hálózatról.
Minden érintett készüléket és komponenst biztosítani kell újbóli bekapcsolás

▶

ellen.
A készülék felnyitása után megfelelő mérőműszerrel győződjön meg arról,

▶

hogy az elektromosan feltöltött alkatrészek (pl. kondenzátorok) kisültek-e.

Az előtoló görgők az első kiszállításkor nincsenek behelyezve a készülékbe.

A huzalelektróda optimális továbbításának biztosításához össze kell hangolni az
előtoló görgőket a hegesztendő huzal keresztmetszetével, valamint a hu­zalötvözettel.

MEGJEGYZÉS!

Nem megfelelő előtológörgők miatti kockázat.

Ennek rossz hegesztési tulajdonságok lehetnek a következményei.

Csak a huzalelektródának megfelelő előtoló görgőket használjon.

▶

Az előtológörgők
behelyezése/
kicserélése

A rendelkezésre álló előtoló görgők és alkalmazási lehetőségeik áttekintése az al­katrészjegyzékben található.

VIGYÁZAT!

Az előtológörgők kiugró tartói miatti veszély.

Sérülés vagy személyi sérülés lehet a következmény.

A feszítőkar kireteszelésekor jobbra és balra távol kell tartani az ujjakat a

▶

feszítőkartól.

1

2

51

VIGYÁZAT!

3

8

6

7

9

3

1

2

2

5

4

4

4

5

5

6

1

2

3

Szabadon álló előtológörgők miatti veszély.

Sérülés vagy személyi sérülés lehet a következmény.

Az előtológörgők behelyezése/cseréje után mindig szerelje fel a 4 görgős hu-

▶

zalelőtoló védőburkolatát.

3

4

52

Szerelje át a D450 féket D300 huzaltekerccsel

(1)

(2)

1

történő üzemre

Szerelje át a
D450 féket D300
huzaltekerccsel
történő üzemre

Ha a D450 tekercstartót tekercsfedél nélküli D300 huzaltekerccsel kell üzemel­tetni, a féket át kell szerelni:

(1) A fék felszerelési pozíciója 450 mm átmérőjű huzaltekercsek használata-

kor

(2) A fék felszerelési pozíciója 300 mm átmérőjű huzaltekercsek használata-

kor

Távolítsa el az M16 csavart a fék hátoldaláról

1

2

HU

D450 tekercsbefogóval szerelt WF 25i Dual

Ismét rögzítse a féket az új pozícióban az M16 csavarral

3

MEGJEGYZÉS!

A D300 huzaltekercs D450 tekercstartón való használatakor a D450 fék
fékhatását is be kell állítani.

53

Huzaltekercs behelyezése, kosártekercs behe­lyezése

Biztonság

VESZÉLY!

Elektromos áram miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A munkák elkezdése előtt minden érintett készüléket és komponenst ki kell

▶

kapcsolni és le kell választani a villamos hálózatról.
Minden érintett készüléket és komponenst biztosítani kell újbóli bekapcsolás

▶

ellen.
A készülék felnyitása után megfelelő mérőműszerrel győződjön meg arról,

▶

hogy az elektromosan feltöltött alkatrészek (pl. kondenzátorok) kisültek-e.

VESZÉLY!

A feltekert huzalelektróda rugóhatása miatti veszély.

Súlyos személyi sérülés lehet a következmény.

Védőszemüveget kell viselni.

▶

A huzaltekercs/kosártekercs behelyezésekor fogja biztosan a huzalelektróda

▶

végét, hogy elkerülje a visszacsapódó huzalelektróda okozta sérüléseket.

VESZÉLY!

Leeső huzaltekercs/kosártekercs miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

Biztosítsa, hogy a huzaltekercs/kosártekercs a kosártekercs-adapterrel

▶

együtt mindig stabilan üljön a huzaltekercstartón.

Huzaltekercs be­helyezése, D300

1

54

VESZÉLY!

3

4

Kosártekercs be­helyezése, D300

Fordítva felhelyezett biztosító gyűrű esetén leeső huzaltekercs következtében
fennálló veszély.

Komoly személyi sérülés és anyagi kár lehet a következmény.

A biztosító gyűrűt mindig az alább ábrázolt módon kell felhelyezni.

▶

VESZÉLY!

Hiányzó kosártekercs-adapter miatt leeső kosártekercs miatti veszély.

Komoly személyi sérülés és anyagi kár lehet a következmény.

Kosártekercsekkel végzett munka esetén kizárólag a készülék szállítási terje-

▶

delmében lévő kosártekercs-adaptert használja!

HU

VESZÉLY!

Leeső kosártekercs miatti veszély.

Komoly személyi sérülés és anyagi kár lehet a következmény.

A kosártekercset úgy kell felhelyezni a készülékkel szállított kosártekercs-

▶

adapterre, hogy a kosártekercs gerince a kosártekercs-adapter vezetőhornya­in belül legyenek.

1 2

55

VESZÉLY!

Fordítva felhelyezett biztosító gyűrű esetén leeső kosártekercs miatti veszély.

Komoly személyi sérülés és anyagi kár lehet a következmény.

A biztosító gyűrűt mindig az alább ábrázolt módon kell felhelyezni.

▶

56

Huzaltekercs be-

1

3

2

helyezése, D450

1

VESZÉLY!

Fordítva felhelyezett biztosító gyűrű esetén leeső huzaltekercs következtében
fennálló veszély.

Komoly személyi sérülés és anyagi kár lehet a következmény.

A biztosító gyűrűt mindig az alább ábrázolt módon kell felhelyezni.

▶

HU

MEGJEGYZÉS!

Használjon megfelelő tekercs adaptert a 60 lb porbeles huzaltekercsekhez.

A 60 lb porbeles huzaltekercsekhez tervezett tekercs adapterek Froniusnál nem
elérhetőek.

57

Huzalelektróda befűzése

Általános tudni­valók

Előkészítés

MEGJEGYZÉS!

A huzalelektróda befűzése történhet egy másik rendszerelem tetszőleges hu­zalbefűzés gombjával - például az áramforrás huzalbefűzés gombjával.

A huzalbefűzés gomb funkciója a gyártó összes rendszereleménél azonos.

A huzalbefűzés gomb funkciójával kapcsolatos további információkat lásd 37.

▶

oldaltól.

VESZÉLY!

A feltekert huzalelektróda rugóhatása miatti veszély.

Súlyos személyi sérülés lehet a következmény.

Védőszemüveget kell viselni.

▶

A huzaltekercs/kosártekercs behelyezésekor fogja biztosan a huzalelektróda

▶

végét, hogy elkerülje a visszacsapódó huzalelektróda okozta sérüléseket.

VIGYÁZAT!

Az ív véletlen meggyújtása miatti veszély.

Személyi sérülés és anyagi kár lehet a következmény.

A munka kezdete előtt válassza le a hegesztőrendszer és a munkadarab

▶

közötti testelést.

VIGYÁZAT!

A huzalelektróda éles vége miatti veszély.

Személyi sérülés és anyagi kár lehet a következmény.

A bevezetés előtt sorjátlanítsa alaposan a huzalelektróda végét.

▶

1

58

Huzalelektróda

4

5

3

2

1

6

befűzése

VESZÉLY!

Kilépő huzalelektróda miatti veszély.

Súlyos személyi sérülés lehet a következmény.

Tartsa úgy a hegesztőpisztolyt, hogy a hegesztőpisztoly csúcsa az arcával és

▶

testével ellentétes irányba mutasson.
Viseljen megfelelő védőszemüveget.

▶

Ne irányítsa emberre a hegesztőpisztolyt.

▶

Biztosítsa, hogy a huzalelektróda ne érintkezzen elektromosan vezető

▶

tárgyakkal.

VIGYÁZAT!

Az ív véletlen meggyújtása miatti veszély.

Személyi sérülés és anyagi kár lehet a következmény.

A munka kezdete előtt válassza le a hegesztőrendszer és a munkadarab

▶

közötti testelést.

Helyezze el egyenesen a hegesztőpisztoly tömlőkötegét

1

2

HU

59

Szorítónyomás

1

beállítása

VIGYÁZAT!

Túl nagy szorítónyomás miatti veszély.

Ez anyagi károkat és rossz hegesztési tulajdonságokat eredményezhet.

A szorítónyomást úgy kell beállítani, hogy a huzalelektróda ne de-

▶

formálódjon, de a kifogástalan huzaltovábbítás biztosítva legyen.

1

Szorítónyomás irányértékek U-hor­nyos görgőkhöz:

Acél: 4 - 5

-

CrNi: 4 - 5

-

Alumínium: 0,5 - 1,5

-

Porbeles elektródahuzalok: 2 - 3

-

Szorítónyomás irányértékek recézett
görgőkhöz:

Porbeles elektródahuzalok: 1 - 2

-

Vegye figyelembe a huzalelőtolón elhe­lyezett matricát!

60

A fék beállítása

1

4

5

STOP

6

7

3

1

2

2

1

HU

Általános tudni­valók

Fék beállítása,
D300

MEGJEGYZÉS!

A fék továbbhaladása anyai károkhoz vezethet.

A pisztolyvezérlő gomb/a huzalbefűzés gomb elengedése után a huzalte-

▶

kercs nem haladhat tovább.
Ha ez a helyzet, állítsa be a féket.

▶

VESZÉLY!

Kilépő huzalelektróda miatti veszély.

Súlyos személyi sérülés lehet a következmény.

Tartsa úgy a hegesztőpisztolyt, hogy a hegesztőpisztoly csúcsa az arcával és

▶

testével ellentétes irányba mutasson.
Viseljen megfelelő védőszemüveget.

▶

Ne irányítsa emberre a hegesztőpisztolyt.

▶

Biztosítsa, hogy a huzalelektróda ne érintkezzen elektromosan vezető

▶

tárgyakkal.

VIGYÁZAT!

Az ív véletlen meggyújtása miatti veszély.

Személyi sérülés és anyagi kár lehet a következmény.

A munka kezdete előtt válassza le a hegesztőrendszer és a munkadarab

▶

közötti testelést.

1

2

61

2

4

STOP

OK

3

1

3

D300 fék felsze­relése

Fék beállítása
WF 25i Dual
D450-nél

VESZÉLY!

Hibás felszerelés miatti veszély.

Komoly személyi sérülés és anyagi kár
lehet a következmény.

Ne szerelje szét a féket.

▶

A féken csak képzett szakemberrel

▶

végeztessen karbantartási és szer­vizmunkákat.

A fék csak kompletten kapható.
A fék ábrája csak információként
szolgál!

VESZÉLY!

Kilépő huzalelektróda miatti veszély.

Súlyos személyi sérülés lehet a következmény.

Tartsa úgy a hegesztőpisztolyt, hogy a hegesztőpisztoly csúcsa az arcával és

▶

testével ellentétes irányba mutasson.
Viseljen megfelelő védőszemüveget.

▶

Ne irányítsa emberre a hegesztőpisztolyt.

▶

Biztosítsa, hogy a huzalelektróda ne érintkezzen elektromosan vezető

▶

tárgyakkal.

62

VIGYÁZAT!

Az ív véletlen meggyújtása miatti veszély.

Személyi sérülés és anyagi kár lehet a következmény.

A munka kezdete előtt válassza le a hegesztőrendszer és a munkadarab

▶

közötti testelést.

1

4

5

STOP

6

7

3

1

2

1

2

1

2

4

STOP

OK

3

1

2

HU

3

63

D450 fék felsze­relése

A fék csak kompletten kapható.
A fék ábrája csak információként szolgál!

D450 fék ideiglenes felszerelése

VESZÉLY!

Hibás felszerelés miatti veszély.

Komoly személyi sérülés és anyagi kár lehet a következmény.

Ne szerelje szét a féket.

▶

A féken csak képzett szakemberrel végeztessen karbantartási és szerviz-

▶

munkákat.

64

Üzembe helyezés

HU

Biztonság

Figyelmeztetés
D450 te­kercstartóval
szerelt, tekercs­fedél nélküli WF
25i Dualnál
feszültségve­zető, szabadon
lévő elemekre

VESZÉLY!

Hibás kezelés és hibásan elvégzett munkák miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A jelen dokumentumban ismertetett összes munkát és funkciót csak képzett

▶

szakszemélyzet hajthatja végre.
Olvassa el és értse meg teljesen ezt a dokumentumot.

▶

Olvass el és értse meg a készülék, és minden rendszerelem összes biztonsági

▶

előírását és felhasználói dokumentációját.

Csak D450 tekercstartóval szerelt, tekercsfedél nélküli WF 25i Dualhoz:

Ha a duplafejes huzalelőtoló áram­forráshoz csatlakozik, és az áramforrás
be van kapcsolva, bizonyos
feszültségvezető elemek szabadon
vannak!

VESZÉLY!

Az áramütés halálos lehet!
Feszültségvezető, szabadon lévő elemek miatti áramütés veszélye.

A feszültségvezető elemek érintése súlyos személyi sérüléshez vezethet.

Ne érintse meg az alábbi feszültségvezető elemeket:

▶

huzaltekercs,
huzalelektróda,
áramátadó hüvelyek,
hegesztőpisztoly csatlakozója,
előtológörgők (nyitott előtológörgő-burkolatnál).
Viseljen száraz, szigetelő hatású kesztyűt.

▶

Ne viseljen nedves vagy sérült kesztyűt.

▶

Használjon száraz, a padlótól és a munkaterülettől szigetelő alátétlemezt.

▶

65

Üzembe he­lyezésre vonat­kozó feltételek

A huzalelőtoló üzembe helyezéséhez a következő előfeltételeknek kell tel­jesülniük:

A huzalelőtoló összekötése az áramforrással az összekötő tömlőköteg

-

segítségével
Hegesztőpisztoly csatlakoztatása a huzalelőtolóhoz

-

A huzalelőtoló előtológörgőinek behelyezése

-

A huzaltekercsek/kosártekercs-adapterrel ellátott kosártekercsek be vannak

-

helyezve a huzalelőtolóba
A huzalelektródák be vannak fűzve

-

Az előtológörgők szorítónyomása be van állítva

-

A fékek be vannak állítva

-

Az összes burkolat le van zárva, az összes oldalelem fel van szerelve, az

-

összes védőszerkezet működőképes állapotban fel van helyezve a megfelelő
helyre
Hegesztési sor kiválasztva

-

Üzembe he­lyezés

Tudnivalók AVI
AC alkal­mazásokhoz

A huzalelőtoló üzembe helyezése kézi alkalmazásoknál a pisztolyvezérlő gomb
megnyomásával, automatizált alkalmazásoknál aktív hegesztésindító jellel
történik.

MEGJEGYZÉS!

Ha a duplafejes huzalelőtoló többeljárásos hegesztőgépbe van integrálva, a hu­zalelőtolót az AVI-AC hegesztési eljárás aktiválása előtt le kell választani az
áramforrásról!

Összekötő tömlőköteg leválasztása!

▶

66

Hegesztési sor kiválasztása

1

2

HU

Hegesztési
sor kiválasztása

Válassza ki a
pisztolyvezérlő
gombbal a he­gesztési
sort

Hegesztési
sor kiválasztása
gombbal/LED-el
a huzalelőtolón

A hegesztési sor az alábbi módon választható ki:

a pisztolyvezérlő gombbal a hegesztőpisztolyon

-

a huzalelőtolón gombbal/LED-del

-

a huzalelőtolón a gázellenőrző, huzalvisszafutás és huzalbefűzés gombokkal

-

az áramforráson

-

RC Panel Standard vagy RC Panel Pro távszabályozóval

-

MEGJEGYZÉS!

A hegesztési folyamat alatt más hegesztési sorra átváltás nem lehetséges.

A másik hegesztési sorra történő átváltás a megfelelő pisztolyvezérlő gomb meg­nyomásával történik.

Más hegesztési sorra történő váltás a huzalelőtolón lévő megfelelő gomb meg­nyomásával történik.
Ha a gombon világít a LED, a hegesztési sor aktiválva van.

1

Gomb/LED a huzalelőtolón
1, 2 = hegesztési sorok

67

A hegesztő
sor kiválasztása
a gázellenőrző,
huzalvisszafutás
és huzalbefűzés
gombokkal

Ha a huzalelőtoló egyik oldalán az egyik gázellenőrző, huzalvisszafutás vagy hu­zalbefűzés gombot működtetik, ez a hegesztési sor aktiválódik.
A huzalelőtolón lévő megfelelő gomb LED-je világít.

1

Hegesztési
sor kiválasztása
az áramforráson
vagy az RC Panel
Pro távszabály­ozóval

Hegesztési
sor kiválasztása
RC Panel Stan­dard távszabály­ozóval

Az áramforrás vagy az RC Panel Pro távszabályozó felismerése, ha a he­gesztőrendszerben duplafejes huzalelőtoló van. Az áramforrás kijelzőjének álla­potsorában megjelenik az aktív hegesztési sor.

A hegesztési sor átváltásához érintse meg az állapotsorban megjelenő he­gesztési sort, majd erősítse meg a hegesztési sor megváltoztatására vonatkozó,
ezután következő biztonsági kérdést.

A hegesztési sor kiválasztásra vonatkozó részleteket az áramforrás kezelési
útmutatója tartalmazza.

A hegesztési sor átváltásához nyomja meg a 2. távszabályozó állítókerekét:

bal oldali állítókerék = 1. hegesztési sor

-

jobb oldali állítókerék = 2. hegesztési sor

-

A távszabályozó kijelzőjén megjelenik a hegesztési sor átváltása.

Miután kialszik a kijelző, a megfelelő állítókeréken világít a LED, és mutatja az
aktív hegesztési sort.

68

Hibadiagnosztika, hibaelhárítás

HU

Biztonság

VESZÉLY!

Hibás kezelés és hibásan elvégzett munkák miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A jelen dokumentumban ismertetett összes munkát és funkciót csak képzett

▶

szakszemélyzet hajthatja végre.
Olvassa el és értse meg teljesen ezt a dokumentumot.

▶

Olvass el és értse meg a készülék, és minden rendszerelem összes biztonsági

▶

előírását és felhasználói dokumentációját.

VESZÉLY!

Elektromos áram miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A munkák elkezdése előtt minden érintett készüléket és komponenst ki kell

▶

kapcsolni és le kell választani a villamos hálózatról.
Minden érintett készüléket és komponenst biztosítani kell újbóli bekapcsolás

▶

ellen.
A készülék felnyitása után megfelelő mérőműszerrel győződjön meg arról,

▶

hogy az elektromosan feltöltött alkatrészek (pl. kondenzátorok) kisültek-e.

VESZÉLY!

Hibadiagnoszti­ka, hibaelhárítás

Forró rendszerelemek és / vagy elektromos berendezések miatti veszély.

Súlyos égési sérülés és forrázás lehet a következmény.

A munka megkezdése előtt hagyni kell az összes forró rendszerelemet és /

▶

vagy elektromos berendezést +25 °C / +77 °F hőmérsékletre lehűlni (például
hűtőközeg, vízhűtéses rendszerelemek, a huzalelőtoló meghajtója, ...).
Megfelelő védőfelszerelést (például hőálló védőkesztyűt, védőszemüve-

▶

get, ...) kell viselni, ha a hűtés nem lehetséges.

Jegyezze fel a készülék sorozatszámát és konfigurációját, valamint részletes hi­baleírással értesítse a szervizszolgálatot, ha

a következőkben fel nem sorolt hibák lépnek fel

-

a felsorolt elhárítási intézkedések nem vezetnek eredményre

-

69

Nem működik az áramforrás

A hálózati kapcsoló be van kapcsolva, a kijelzők nem világítanak

Ok:
Elhárítás:

Ok:
Elhárítás:

Ok:
Elhárítás:

Ok:

Elhárítás:

Nincs működés a pisztolyvezérlő gomb megnyomása után

Az áramforrás hálózati kapcsolója be van kapcsolva, a kijelzők világítanak

Ok:
Elhárítás:

Nincs hegesztőáram

Az áramforrás hálózati kapcsolója be van kapcsolva, a kijelzők világítanak

Elszakadt a hálózati vezeték, nincs bedugva a hálózati dugasz
Ellenőrizze a hálózati vezetéket, szükség esetén dugja be a hálózati

dugaszt

Hibás a hálózati dugaszoló aljzat vagy a hálózati dugasz
Cserélje ki a hibás alkatrészeket

Hálózati biztosító
Cserélje ki a hálózati biztosítót

Rövidzár a SpeedNet csatlakozó vagy külső érzékelő 24 V-os
ellátásánál

Húzza ki a csatlakoztatott komponenseket

Hibás a hegesztőpisztoly vagy a hegesztőpisztoly vezérlő vezetéke
Cserélje ki a hegesztőpisztolyt

Ok:
Elhárítás:

Ok:
Elhárítás:

Nincs védőgáz

Az összes többi funkció rendelkezésre áll

Ok:
Elhárítás:

Ok:
Elhárítás:

Ok:
Elhárítás:

Ok:
Elhárítás:

Ok:
Elhárítás:

Helytelen testcsatlakozás
Ellenőrizze a testcsatlakozás polaritását

Szakadt az áramkábel a hegesztőpisztolyban
Cserélje ki a hegesztőpisztolyt

Üres a gázpalack
Cserélje ki a gázpalackot

Nyomáscsökkentő szelep hibás
Cserélje ki a nyomáscsökkentő szelepet

A gáztömlő nincs felszerelve vagy sérült
Szerelje fel vagy cserélje ki a gáztömlőt

Hibás a hegesztőpisztoly
Cserélje ki a hegesztőpisztolyt

Hibás a gáz mágnesszelepe
Értesítse a szervizszolgálatot

70

Nem egyenletes huzalsebesség

Ok:
Elhárítás:

A fék túl erősre van beállítva
Lazítsa meg a féket

HU

Ok:
Elhárítás:

Ok:
Elhárítás:

Ok:
Elhárítás:

Ok:
Elhárítás:

Huzaltovábbítási problémák

hosszú tömlőköteges alkalmazások esetén

Ok:
Elhárítás:

A hegesztőpisztoly nagyon felforrósodik

Ok:
Elhárítás:

Az áramátadó furata túl szűk
Használjon megfelelő áramátadót

Hibás a huzalvezető-bélés a hegesztőpisztolyban
Ellenőrizze a huzalvezető-bélést törés, szennyeződés stb. szem-

pontjából és adott esetben cserélje ki

Az előtoló görgők nem alkalmasak a felhasznált huzalelektródához
Használjon megfelelő előtoló görgőket

Helytelen az előtoló görgők szorítónyomása
Optimalizálja a szorítónyomást

A tömlőköteg szakszerűtlenül van lefektetve
A tömlőköteget lehetőleg egyenes vonalban fektesse le, kerülje a kis

sugarakat

A hegesztőpisztoly alul van méretezve
Ügyeljen a bekapcsolási időtartamra és a terhelési határokra

Ok:
Elhárítás:

Csak vízhűtéses rendszereknél: Túl gyenge a hűtőközeg átáramlás
Ellenőrizze a hűtőközegszintet, a hűtőközeg átáramló mennyiségét,

szennyezettségét, ... További információk a hűtőegység kezelési
útmutatójában találhatók

71

Rossz hegesztési tulajdonságok

Ok:
Elhárítás:

Helytelen hegesztési paraméterek
Ellenőrizze a beállításokat

Ok:
Elhárítás:

Ok:
Elhárítás:

Ok:
Elhárítás:

Ok:
Elhárítás:

Ok:
Elhárítás:

Ok:
Elhárítás:

Ok:
Elhárítás:

Rossz a testelés
Gondoskodjon a munkadarabbal való kapcsolatról

Nincs vagy kevés a védőgáz
Ellenőrizze a nyomáscsökkentőt, a gáztömlőt, a gáz-mágnesszelepet,

a hegesztőpisztoly védőgáz-csatlakozóját stb.

Tömítetlen a hegesztőpisztoly
Hegesztőpisztoly cseréje

Helytelen vagy kikopott áramátadó
Cserélje ki az áramátadót

Helytelen huzalötvözet vagy huzalátmérő
Ellenőrizze a behelyezett huzalelektródát

Helytelen huzalötvözet vagy huzalátmérő
Ellenőrizze az alapanyag hegeszthetőségét

Nem megfelelő a védőgáz a huzalötvözethez
Használja a helyes védőgázt

Ok:
Elhárítás:

Huzaltoló görgők hornyának kopása
Huzaltoló görgők cseréje

72

Ápolás, karbantartás és ártalmatlanítás

HU

Általános tudni­valók

Biztonság

Szokásos üzemeltetési feltételek mellett a készülék csak minimális ápolást és
karbantartást igényel. Néhány pont betartása azonban elengedhetetlen ahhoz,
hogy éveken át működőképes állapotban maradjon a hegesztőrendszer.

VESZÉLY!

Hibás kezelés és hibásan elvégzett munkák miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A jelen dokumentumban ismertetett összes munkát és funkciót csak képzett

▶

szakszemélyzet hajthatja végre.
Olvassa el és értse meg teljesen ezt a dokumentumot.

▶

Olvass el és értse meg a készülék, és minden rendszerelem összes biztonsági

▶

előírását és felhasználói dokumentációját.

VESZÉLY!

Elektromos áram miatti veszély.

Súlyos személyi sérülés és anyagi kár lehet a következmény.

A munkák elkezdése előtt minden érintett készüléket és komponenst ki kell

▶

kapcsolni és le kell választani a villamos hálózatról.
Minden érintett készüléket és komponenst biztosítani kell újbóli bekapcsolás

▶

ellen.
A készülék felnyitása után megfelelő mérőműszerrel győződjön meg arról,

▶

hogy az elektromosan feltöltött alkatrészek (pl. kondenzátorok) kisültek-e.

Minden üzembe
helyezésnél

6 havonta

VESZÉLY!

Forró rendszerelemek és / vagy elektromos berendezések miatti veszély.

Súlyos égési sérülés és forrázás lehet a következmény.

A munka megkezdése előtt hagyni kell az összes forró rendszerelemet és /

▶

vagy elektromos berendezést +25 °C / +77 °F hőmérsékletre lehűlni (például
hűtőközeg, vízhűtéses rendszerelemek, a huzalelőtoló meghajtója, ...).
Megfelelő védőfelszerelést (például hőálló védőkesztyűt, védőszemüve-

▶

get, ...) kell viselni, ha a hűtés nem lehetséges.

Ellenőrizze az összes tömlőköteget és a testelést sérülés szempontjából.

-

Cserélje ki a sérült alkatrészeket.
Ellenőrizze az előtoló görgőket és a huzalvezető-béléseket sérülés szem-

-

pontjából. Cserélje ki a sérült alkatrészeket.
Ellenőrizze és adott esetben állítsa be az előtoló görgők szorítónyomását.

-

VIGYÁZAT!

Sűrített levegő okozta veszély rövid távolságból.

Az elektromos alkatrészek sérültek lehetnek.

Ne fúvassa rövid távolságból az elektronikus alkatrészeket.

▶

73

Nyissa fel a burkolatokat, szerelje le a készülék oldalrészeit és száraz,

-

csökkentett nyomású sűrített levegővel fúvassa tisztára a készülék belsejét.
A tisztítás után állítsa helyre a készülék eredeti állapotát.

Ártalmatlanítás Az ártalmatlanítást a hatályos nemzeti és regionális előírásoknak megfelelően

végezze el.

74

MŰSZAKI ADATOK

HU

WF 25i Dual

Tápfeszültség 24 V DC/60 V DC

Névleges áram 0,5 A/1,2 A

Hegesztőáram
10 perc/40 °C (104 °F) esetén

Védőgáz maximális nyomása 7 bar

Hűtőközeg Eredeti Fronius

Hűtőközeg maximális nyomása 5 bar

Huzalsebesség 1 - 25 m/perc

Huzalelőtoló 4-görgős huzalelőtoló

Huzalátmérő 0,8 - 1,6 mm

Huzaltekercs-átmérő max. 300 mm

Huzaltekercs tömege max. 19 kg

40% ED*/500 A
60% ED*/450 A

100% ED*/360 A

101,53 psi

72,53 psi

39,37 - 984,25 ipm

0,03 - 0,06 in.

max. 11,81 in.

max. 41,89 Ib.

IP-védettség IP23

Vizsgálati jel S/CE/CSA

Méretek (h x sz x ma)
(opciók nélkül)

Tömeg
(opciók nélkül)

* ED = bekapcsolási időtartam

550 x 256 x 354,5 mm

21,65 x 10,08 x 13,96 in.

18,8 kg

41,45 Ib.

75

D300 burkolat­tal szerelt te­kercstartó

Huzaltekercs-átmérő max. 300 mm

max. 11,81 in.

Huzaltekercs tömege max. 19 kg

max. 41,89 Ib.

IP-védettség IP23

Méretek (h x sz x ma) 620 x 557 x 444 mm

24,37 x 21,93 x 17,48 in.

Tömeg - kg

- Ib.

D450 burkolat
nélküli te­kercstartó

HP 70i

Huzaltekercs-átmérő max. 450 mm

max. 17,72 in.

Huzaltekercs tömege max. 27,2 kg

max. 60 Ib.

IP-védettség IP20

Méretek (h x sz x ma) 616 x 506 x 424 mm

24,25 x 19,92 x 16,69 in.

Tömeg - kg

- Ib.

Hegesztőáram 10 perc / 40 °C
(104 °F) esetén

* ED = bekapcsolási időtartam

40% ED* / 400 A

60% ED* / 365 A

100% ED* / 320 A

HP 95i

76

Hegesztőáram 10 perc / 40 °C
(104 °F) esetén

* ED = bekapcsolási időtartam

40% ED* / 500 A
60% ED* / 450 A

100% ED* / 360 A

HU

77

78

HU

79
