Fronius WF 25i Dual Operating Instruction [CS]

Operating
Instructions

WF 25i Dual

Návod k obsluze

CS

42,0426,0427,CS 001-14022023

Obsah

Bezpečnostní předpisy 6

Všeobecné informace 6
Předpisové použití 6
Okolní podmínky 7
Povinnosti provozovatele 7
Povinnosti pracovníků 7
Síťové připojení 7
Vlastní ochrana a ochrana jiných osob 8
Nebezpečí vznikající působením škodlivých par a plynů 8
Nebezpečí představované odletujícími jiskrami 9
Nebezpečí představované proudem ze síťového rozvodu a svařovacího okruhu 9
Bludné svařovací proudy 10
Klasifikace přístrojů podle EMC 11
Opatření EMC 11
Opatření EMF 12
Místa, kde hrozí zvláštní nebezpečí 12
Požadavky na ochranný plyn 13
Nebezpečí související s lahvemi s ochranným plynem 13
Nebezpečí ohrožení unikajícím ochranným plynem 14
Bezpečnostní opatření v místě instalace a při přepravě 14
Bezpečnostní předpisy v normálním provozu 15
Uvedení do provozu, údržba a opravy 15
Bezpečnostní přezkoušení 15
Likvidace 16
Bezpečnostní označení 16
Zálohování dat 16
Autorské právo 16

Všeobecné informace 17

Koncepce přístroje 17
Systémové předpoklady 17
Varovná upozornění na přístroji 18
Popis varování umístěných na přístroji 20

Rozšířená výbava a součásti 22

Rozšířená výbava a součásti 22
Rozšířená výbava pro podvozek 24

Konfigurace systému 25

Montáž na podvozek 25
Montáž na svařovací výložník (Welding-Boom) 26
Montáž na jeřáb 27
Hranice systému 28

Přeprava jeřábem 29

Bezpečnostní štítek pro přepravu jeřábem 29
Jeřábová přeprava podavače drátu WF 25i Dual s držákem cívky D300 31
Jeřábová přeprava podavače drátu WF 25i Dual s držákem cívky D450 bez krytu cívky 31
Jeřábová přeprava podavače drátu WF 25i Dual namontovaného na podvozku 32

Ovládací prvky, přípojky a mechanické součásti 33

Bezpečnost 33
Podavač drátu WF 25i Dual s držákem cívky D300 33
Podavač drátu WF 25i Dual s držákem cívky D450 35
Zadní strana podavače drátu 37
Boční strana podavače drátu 38
Funkce tlačítek zkoušky plynu, zpětného chodu drátu a zavedení drátu 39

Před instalací a uvedením do provozu 41

Bezpečnost 41
Předpisové použití přístroje 41
Předpisy pro umístění 42

Montáž rozšířené výbavy 43

Bezpečnost 43
Montáž držáku cívky s krytem D300 43
Montáž držáku cívky bez krytu D450 44

CS

3

Montáž rozšířené výbavy pro přepravu jeřábem 45
Montáž volitelného držáku hadicového vedení 45
Montáž volitelné přihrádky na nářadí 46
Montáž volitelné montážní sady pro výložník 46

Propojení podavače drátu se svařovacím zdrojem 47

Bezpečnost 47
Všeobecné informace 47
Propojení podavače drátu se svařovacím zdrojem 47
Připojení prodlužovací hadicové soupravy 49

Připojení svařovacího hořáku 51

Bezpečnost 51
Připojení svařovacího hořáku MIG/MAG 51

Nasazení / výměna podávacích kladek 53

Bezpečnost 53
Všeobecné informace 53
Nasazení/výměna podávacích kladek 53

Přestavba brzdy D450 pro provoz s cívkou s drátem D300 55

Přestavba brzdy D450 pro provoz s cívkou s drátem D300 55

Nasazení cívky s drátem, nasazení košové cívky 56

Bezpečnost 56
Nasazení cívky s drátem D300 56
Nasazení košové cívky D300 57
Nasazení cívky s drátem D450 59

Zavedení drátové elektrody 60

Všeobecné informace 60
Příprava 60
Zavedení drátové elektrody 61
Nastavení přítlaku 62

Nastavení brzdy 63

Všeobecné informace 63
Nastavení brzdy D300 63
Konstrukce brzdy D300 64
Nastavení brzdy u podavače drátu WF 25i Dual D450 64
Konstrukce brzdy D450 66

Uvedení do provozu 67

Bezpečnost 67

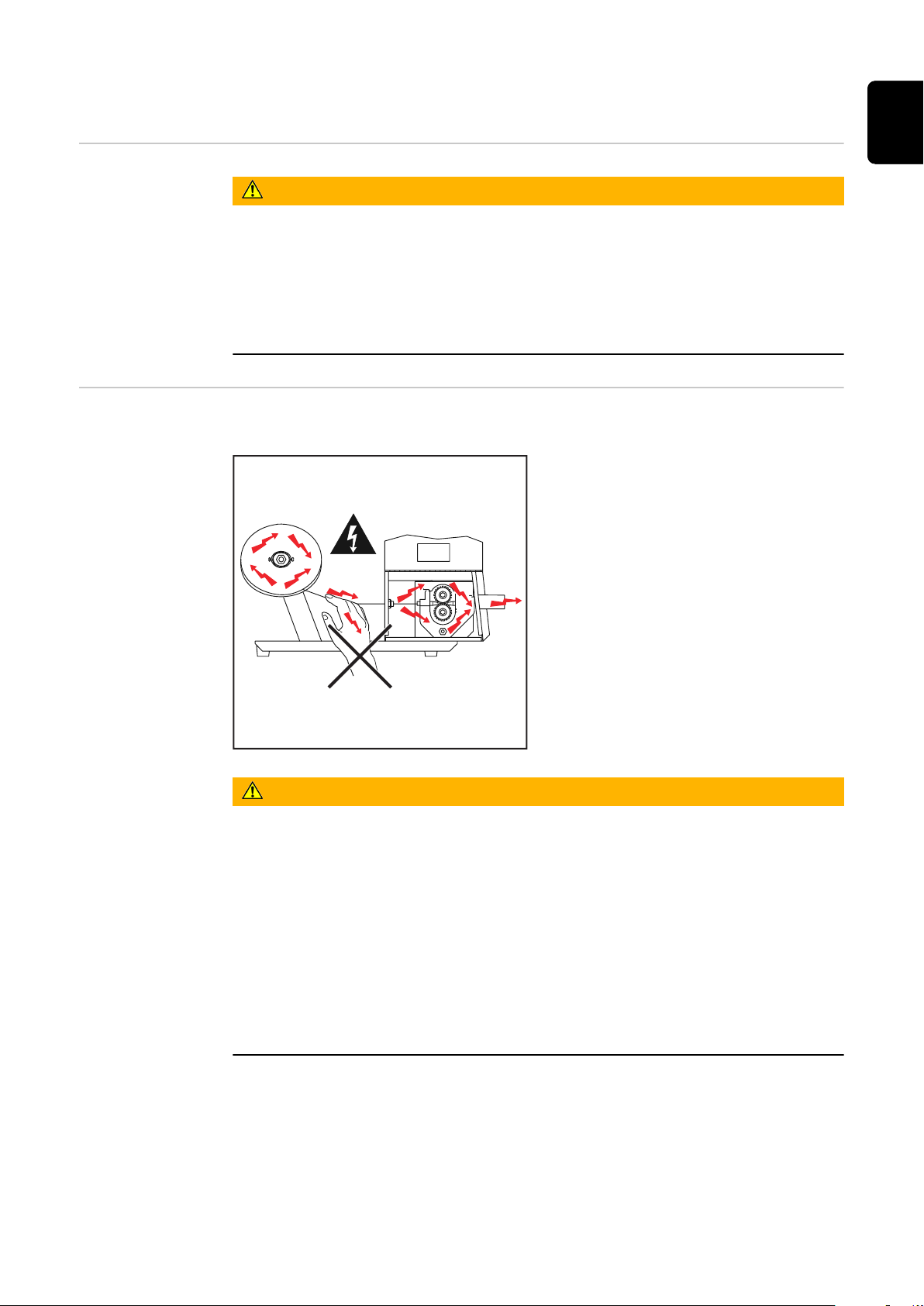

Varování před nezakrytými částmi pod napětím u podavače drátu WF 25i Dual s držákem
cívky D450 bez krytu cívky
Předpoklady pro uvedení do provozu 68
Uvedení do provozu 68
Upozornění pro použití TIG AC 68

Výběr svařovací procesní linky 69

Výběr svařovací procesní linky 69
Výběr svařovací procesní linky pomocí tlačítka hořáku 69
Výběr svařovací procesní linky pomocí tlačítka/LED na podavači drátu 69
Výběr svařovací procesní linky pomocí tlačítka zkoušky plynu, zpětného chodu drátu a za­vedení drátu
Výběr svařovací procesní linky na svařovacím zdroji nebo pomocí dálkového ovladače RC
Panel Pro
Výběr svařovací procesní linky pomocí dálkového ovladače RC Panel Standard 70

Diagnostika a odstraňování závad 71

Bezpečnost 71
Diagnostika a odstraňování závad 71

Péče, údržba a likvidace odpadu 75

Všeobecné informace 75
Bezpečnost 75
Při každém uvedení do provozu 75
Každých 6 měsíců 76
Likvidace odpadu 76

Technické údaje 77

WF 25i Dual 77
Držák cívky s krytem D300 78
Držák cívky bez krytu D450 78
HP 70i 78

67

70

70

4

HP 95i 78

CS

5

Bezpečnostní předpisy

Všeobecné infor­mace

Přístroj je vyroben podle současného stavu techniky a v souladu s uznávanými
bezpečnostně technickými předpisy. Přesto hrozí při neodborné obsluze nebo
chybném používání nebezpečí, které se týká:

ohrožení zdraví a života obsluhy nebo dalších osob,

-

poškození přístroje a jiného majetku provozovatele,

-

zhoršení efektivnosti práce s přístrojem.

-

Všechny osoby, které instalují, obsluhují, ošetřují a udržují přístroj, musí

mít odpovídající kvalifikaci,

-

mít znalosti ze svařování a

-

v plném rozsahu přečíst a pečlivě dodržovat tento návod k obsluze.

-

Návod k obsluze přechovávejte vždy na místě, kde se s přístrojem pracuje. Kromě
tohoto návodu k obsluze je nezbytné dodržovat příslušné všeobecně platné
i místní předpisy týkající se předcházení úrazům a ochrany životního prostředí.

Všechny popisy na přístroji, které se týkají bezpečnosti provozu, je třeba:

udržovat v čitelném stavu,

-

nepoškozovat,

-

neodstraňovat,

-

nezakrývat, nepřelepovat ani nezabarvovat.

-

Umístění bezpečnostních upozornění na přístroji najdete v kapitole „Všeobecné
informace“ návodu k obsluze vašeho přístroje.
Jakékoli závady, které by mohly narušit bezpečný provoz přístroje, musí být před
jeho zapnutím odstraněny.

Předpisové
použití

Jde o vaši bezpečnost!

Přístroj je dovoleno používat pouze pro práce odpovídající jeho určení.

Přístroj je určen výlučně pro svařovací postupy uvedené na výkonovém štítku.
Jakékoliv jiné a tento rámec přesahující použití se nepovažuje za předpisové. Za
takto vzniklé škody výrobce neručí.

K předpisovému používání přístroje patří rovněž

kompletní přečtení a dodržování pokynů obsažených v tomto návodu k obslu-

-

ze,
kompletní přečtení a dodržování bezpečnostních a varovných pokynů,

-

provádění pravidelných inspekčních a údržbářských prací.

-

Přístroj nikdy nepoužívejte k následujícím činnostem:

rozmrazování potrubí,

-

nabíjení baterií/akumulátorů,

-

startování motorů.

-

Přístroj je určen pro použití v průmyslu a v komerční oblasti. Výrobce nepřebírá
odpovědnost za škody vzniklé v důsledku používání přístroje v obytných oblas­tech.

Výrobce rovněž nepřebírá odpovědnost za nedostatečné či chybné pracovní
výsledky.

6

Okolní podmínky Provozování nebo uložení přístroje v podmínkách, které vybočují z dále uvedených

mezí, se považuje za nepředpisové. Za takto vzniklé škody výrobce neručí.

Teplotní rozmezí okolního vzduchu:

při provozu: -10 °C až +40 °C (14 °F až 104 °F)

-

při přepravě a skladování: -20 °C až +55 °C (-4 °F až 131 °F)

-

Relativní vlhkost vzduchu:

do 50 % při 40 °C (104 °F)

-

do 90 % při 20 °C (68 °F)

-

Okolní vzduch: nesmí obsahovat prach, kyseliny, korozivní plyny či látky apod.
nadmořská výška: do 2000 m (6561 ft. 8.16 in.)

CS

Povinnosti pro­vozovatele

Povinnosti pra­covníků

Provozovatel se zavazuje, že s přístrojem budou pracovat pouze osoby, které

jsou seznámeny se základními předpisy týkajícími se pracovní bezpečnosti a

-

předcházení úrazům a jsou zaškoleny v zacházení s přístrojem,
přečetly tento návod k obsluze, zvláště kapitolu „Bezpečnostní předpisy“, po-

-

rozuměly všemu a stvrdily toto svým podpisem,
jsou vyškoleny v souladu s požadavky na výsledky práce.

-

V pravidelných intervalech je třeba ověřovat, zda pracovní činnost personálu od­povídá zásadám bezpečnosti práce.

Všechny osoby, které jsou pověřeny pracovat s tímto přístrojem, jsou povinny před
zahájením práce

dodržet všechny základní předpisy o bezpečnosti práce a předcházení

-

úrazům,
přečíst si tento návod k obsluze, zvláště kapitolu „Bezpečnostní předpisy“ a

-

stvrdit svým podpisem, že všemu náležitě porozuměly a že budou pokyny do­držovat.

Před opuštěním pracoviště je zapotřebí učinit taková opatření, aby nedošlo v
nepřítomnosti pověřeného pracovníka k újmě na zdraví ani k věcným škodám.

Síťové připojení Vysoce výkonné přístroje mohou na základě vlastního odběru proudu ovlivnit kva-

litu energie v síti.

Dopad na některé typy přístrojů se může projevit:

omezením přípojek

-

-

požadavky ohledně maximální přípustné síťové impedance

-

požadavky ohledně minimálního potřebného zkratového výkonu

*)

vždy na rozhraní s veřejnou elektrickou sítí

*)

*)

viz Technické údaje

V tomto případě se provozovatel nebo uživatel přístroje musí ujistit, zda přístroj
smí být připojen, případně může problém konzultovat s dodavatelem energie.

DŮLEŽITÉ! Dbejte na bezpečné uzemnění síťového připojení!

7

Vlastní ochrana
a ochrana jiných
osob

Manipulaci s přístrojem doprovází řada bezpečnostních rizik, např.:

odletující jiskry, poletující horké kovové díly

-

poranění očí a pokožky zářením oblouku

-

škodlivá elektromagnetická pole, která mohou představovat nebezpečí pro

-

osoby s kardiostimulátory
nebezpečí představované proudem ze síťového rozvodu a svařovacího okruhu

-

zvýšená hladina hluku

-

škodlivý svařovací kouř a plyny

-

Při manipulaci s přístrojem používejte vhodný ochranný oděv. Ochranný oděv
musí mít následující vlastnosti:

je nehořlavý

-

dobře izoluje a je suchý

-

zakrývá celé tělo, je nepoškozený a v dobrém stavu

-

zahrnuje ochrannou kuklu

-

kalhoty nemají záložky

-

K ochrannému oděvu pro svářeče patří mimo jiné:

Ochrana očí a obličeje před UV zářením, tepelným sáláním a odletujícími jis-

-

krami vhodným ochranným štítem s předepsaným filtrem.
Předepsané ochranné brýle s bočnicemi, které se nosí pod ochranným štítem.

-

Pevná obuv, která izoluje také ve vlhku.

-

Ochrana rukou vhodnými ochrannými rukavicemi (elektricky izolujícími a

-

chránícími před horkem).
Sluchové chrániče pro snížení hlukové zátěže a jako ochrana před poško-

-

zením sluchu.

Nebezpečí vzni­kající působením
škodlivých par a
plynů

V průběhu práce se svařovacím přístrojem nepouštějte do blízkosti svařovacího
procesu jiné osoby, především děti. Pokud se přesto nacházejí v blízkosti další
osoby, je nutno

poučit je o všech nebezpečích (nebezpečí oslnění obloukem, zranění odle-

-

tujícími jiskrami, zdraví nebezpečný svařovací kouř, hluková zátěž, možnost
ohrožení síťovým a svařovacím proudem atd.),
dát jim k dispozici vhodné ochranné prostředky nebo

-

postavit ochranné zástěny, resp. závěsy.

-

Kouř vznikající při svařování obsahuje zdraví škodlivé plyny a výpary.

Svařovací kouř obsahuje látky, které podle monografie 118 Mezinárodní agentury
pro výzkum rakoviny vyvolávají rakovinu.

Používejte bodové a prostorové odsávání.
Pokud je to možné, používejte svařovací hořák s integrovaným odsáváním.

Hlavu udržujte co nejdále od vznikajícího svařovacího kouře a plynů.

Vznikající kouř a škodlivé plyny

nevdechujte

-

odsávejte z pracovní oblasti pomocí vhodných zařízení.

-

Zajistěte dostatečný přívod čerstvého vzduchu. Zajistěte, aby míra provzdušnění
byla vždy alespoň 20 m³/hodinu.

Pokud nedostačuje větrání, použijte svářečskou kuklu s přívodem vzduchu.

V případě nejasností, zda dostačuje výkon odsávání, porovnejte naměřené emisní
hodnoty škodlivin s povolenými mezními hodnotami.

8

Na míru škodlivosti svařovacího kouře mají vliv mimo jiné následující komponenty:

kovy použité pro svařenec,

-

elektrody,

-

povrchové vrstvy,

-

čisticí, odmašťovací a podobné prostředky

-

a použitý svařovací proces.

-

Z tohoto důvodu mějte na zřeteli také bezpečnostní datové listy a údaje výrobce
výše uvedených komponent.

Doporučení pro scénáře expozice a opatření řízení rizik a pro identifikaci pra­covních podmínek najdete na webových stránkách European Welding Association
v části Health & Safety (https://european-welding.org).

V blízkosti elektrického oblouku se nesmí vyskytovat vznětlivé výpary (například
páry rozpouštědel).

V případě, že se nesvařuje, uzavřete ventil lahve s ochranným plynem nebo hlavní
přívod plynu.

CS

Nebezpečí před­stavované odle­tujícími jiskrami

Nebezpečí před­stavované prou­dem ze síťového
rozvodu a
svařovacího
okruhu

Odletující jiskry mohou být příčinou požáru a výbuchu.

Nikdy nesvařujte v blízkosti hořlavých materiálů.

Hořlavé materiály musejí být vzdálené od oblouku minimálně 11 metrů (36 ft.

1.07 in.) nebo zakryté prověřeným krytem.

Mějte vždy v pohotovosti vhodný, přezkoušený hasicí přístroj.

Jiskry a horké kovové částečky mohou proniknout do okolí i malými štěrbinami a
otvory. Přijměte proto odpovídající opatření, aby nevzniklo nebezpečí zranění ne­bo požáru.

Nesvařujte v prostorách s nebezpečím požáru nebo výbuchu, dále na uzavřených
zásobnících, sudech nebo potrubních rozvodech, pokud nejsou pro takové práce
připraveny podle příslušných národních a mezinárodních norem.

Na zásobnících, ve kterých se skladovaly či skladují plyny, paliva, minerální oleje
apod., se nesmějí provádět žádné svářečské práce. Zbytky těchto látek předsta­vují nebezpečí výbuchu.

Úraz elektrickým proudem je životu nebezpečný a může být smrtelný.

Nedotýkejte se částí pod napětím, a to ani uvnitř, ani vně přístroje.

Při svařování MIG/MAG a TIG jsou pod napětím také svařovací drát, cívka s
drátem, podávací kladky a rovněž všechny kovové díly, které jsou ve styku se
svařovacím drátem.

Podavač drátu stavte vždy na dostatečně izolovaný podklad, nebo použijte izolo­vané uchycení podavače drátu.

Zabezpečte vhodnou vlastní ochranu i ochranu jiných osob před uzemňovacím
potenciálem (kostra) dostatečně izolovanou suchou podložkou nebo krytem.
Podložka, popř. kryt musí kompletně pokrývat celou oblast mezi tělem a
uzemňovacím potenciálem.

Všechny kabely a vedení musí být pevné, nepoškozené, izolované a dostatečně di­menzované. Uvolněné spoje, spálené nebo jinak poškozené či poddimenzované
kabely, hadice a další vedení ihned vyměňte.

9

Před každým použitím zkontrolujte pevné usazení elektrických propojení.
Elektrické kabely s bajonetovým konektorem otočte minimálně o 180° okolo
podélné osy a natáhněte je.

Dbejte na to, aby se vám kabely či vedení neovinuly kolem těla nebo jeho částí.

Manipulace s elektrodou (obalená i wolframová elektroda, svařovací drát aj.):

nikdy neponořujte elektrodu do kapalin za účelem ochlazení,

-

nikdy se jí nedotýkejte, je-li svařovací zdroj zapnutý.

-

Mezi elektrodami dvou svařovacích zdrojů může např. vzniknout rozdíl potenciálů
rovný dvojnásobku napětí svařovacího zdroje naprázdno. Současný dotyk obou
elektrod může být za určitých okolností životu nebezpečný.

U síťového a vlastního přívodního kabelu nechte elektrotechnickým odborníkem v
pravidelných intervalech přezkoušet funkčnost ochranného vodiče.

Přístroje ochranné třídy I vyžadují pro řádný provoz síť s ochranným vodičem a
zásuvný systém s ochranným kontaktem.

Provoz přístroje v síti bez ochranného vodiče a v zásuvce bez ochranného kontak­tu je přípustný pouze za dodržení všech národních předpisů o ochranném odpo­jení.
V opačném případě se jedná o hrubou nedbalost. Za takto vzniklé škody výrobce
neručí.

Bludné svařovací
proudy

V případě potřeby zajistěte dostatečné uzemnění svařence pomocí vhodných
prostředků.

Přístroje, které právě nepoužíváte, vypněte.

Při práci ve větší výšce používejte zabezpečovací prostředky proti pádu.

Před zahájením práce na vlastním přístroji jej vypněte a vytáhněte síťovou
zástrčku.

Přístroj zabezpečte proti zapojení síťové zástrčky a proti opětovnému zapnutí
dobře čitelným a srozumitelným varovným štítkem.

Po otevření přístroje:

vybijte všechny součástky, na kterých se hromadí elektrický náboj,

-

přesvědčte se, že všechny součásti přístroje jsou bez napětí.

-

Pokud je nutné provádět práce na vodivých dílech, přizvěte další osobu, která
včas vypne hlavní vypínač.

V případě nerespektování níže uvedených upozornění mohou vznikat bludné
svařovací proudy s těmito důsledky:

nebezpečí požáru

-

přehřátí součástek, které jsou ve styku se svařencem

-

zničení ochranných vodičů

-

poškození přístroje a dalších elektrických zařízení

-

10

Dbejte na pevné připojení přípojné svorky ke svařenci.

Přípojnou svorku upevněte na svařenci co nejblíže ke svařovanému místu.

Přístroj instalujte s dostatečnou izolací od elektricky vodivého okolí, například s
izolací od vodivé podlahy nebo s izolací od vodivých podstavců.

Při používání rozboček, dvouhlavých uchycení apod. dbejte následujících pokynů:
Také elektroda v nepoužívaném svařovacím hořáku / držáku elektrody je pod

napětím. Dbejte proto na dostatečně izolované uložení nepoužívaného
svařovacího hořáku / držáku elektrody.

Při použití automatizovaného postupu MIG/MAG veďte drátovou elektrodu
z bubnu se svařovacím drátem, velké cívky nebo cívky s drátem k podavači drátu,
elektroda musí být izolovaná.

CS

Klasifikace
přístrojů podle
EMC

Opatření EMC Ve zvláštních případech může i přes dodržení normovaných mezních hodnot

Přístroje emisní třídy A:

Jsou určeny pouze pro použití v průmyslových oblastech.

-

V jiných oblastech mohou způsobovat problémy související s vedením a

-

zářením.

Přístroje emisní třídy B:

Splňují emisní požadavky pro obytné a průmyslové oblasti. Toto platí také pro

-

obytné oblasti s přímým odběrem energie z veřejné nízkonapěťové sítě.

Klasifikace přístrojů dle EMC podle výkonového štítku nebo technických údajů.

emisí dojít k ovlivnění ve vyhrazené oblasti použití (například v případě, že jsou v
prostoru umístění citlivé přístroje nebo se v blízkosti nachází rozhlasové a tele­vizní přijímače).
V případě, že se toto rušení vyskytne, je povinností provozovatele přijmout
opatření, která rušení odstraní.

Přezkoušejte a vyhodnoťte odolnost zařízení proti rušení v okolí přístroje podle
národních a mezinárodních předpisů. Příklady citlivých zařízení, která mohou být
přístrojem nepříznivě ovlivněna:

bezpečnostní zařízení

-

síťové rozvody, vedení pro přenos signálů a dat

-

zařízení výpočetní a telekomunikační techniky

-

měřicí a kalibrační zařízení

-

Opatření, kterými se zabrání vzniku problémů s elektromagnetickou kompatibili­tou:

Síťové napájení

1.
Pokud se i v případě předpisově provedeného síťového připojení vyskytne

-

elektromagnetické rušení, přijměte dodatečná opatření (např. použití
vhodného typu síťového filtru).

Svářecí kabely

2.
Používejte co nejkratší.

-

Pokládejte těsně vedle sebe (také kvůli zabránění problémům s EMF).

-

Pokládejte daleko od ostatního vedení.

-

Vyrovnání potenciálu

3.

Uzemnění svařence

4.
Je-li to nutné, vytvořte uzemnění pomocí vhodných kondenzátorů.

-

Odstínění, je-li zapotřebí

5.
Proveďte odstínění ostatních zařízení v okolí.

-

Proveďte odstínění celé svařovací instalace.

-

11

Opatření EMF Elektromagnetická pole mohou způsobit škody na zdraví, které nejsou dosud

známé:

Negativní účinky na zdraví osob pohybujících se v okolí, například uživatele

-

kardiostimulátorů a naslouchadel.
Uživatelé kardiostimulátorů se musí poradit se svým lékařem, dříve než se

-

začnou zdržovat v bezprostřední blízkosti svařovacího procesu.
Z bezpečnostních důvodů je třeba dodržovat pokud možno co největší

-

vzdálenost mezi svářecími kabely a hlavou nebo tělem svářeče.
Nenoste svářecí kabely a hadicová vedení přes ramena a neomotávejte si je

-

kolem těla.

Místa, kde hrozí
zvláštní nebez­pečí

Dbejte na to, aby se do blízkosti pohybujících se částí nedostaly vaše ruce, vlasy,
části oděvu a nářadí. Jedná se např. o tyto části přístroje:

ventilátory

-

ozubená kola

-

kladky

-

hřídele

-

cívky s drátem a svařovací dráty

-

Nesahejte do otáčejících se ozubených kol pohonu drátu ani do jeho rotujících
hnacích součástí.

Kryty a bočnice se smí otevřít či odstranit pouze na dobu trvání údržbářských
prací a oprav.

Během provozu

Zajistěte, aby byly všechny kryty zavřené a všechny bočnice řádně namonto-

-

vané.
Udržujte všechny kryty a bočnice zavřené.

-

Výstup svařovacího drátu ze svařovacího hořáku představuje značné riziko úrazu
(propíchnutí ruky, zranění obličeje, očí apod.).

Držte proto vždy svařovací hořák směrem od těla (přístroje s podavačem drátu) a
používejte vhodné ochranné brýle.

Nedotýkejte se svařence v průběhu svařování ani po jeho ukončení – nebezpečí
popálení.

12

Z chladnoucích svařenců může odskakovat struska. Proto noste předepsané
ochranné vybavení i při dodatečných pracích na svařenci a zabezpečte dosta­tečnou ochranu i pro ostatní osoby.

Před započetím práce nechte svařovací hořák a ostatní části zařízení s vysokou
provozní teplotou vychladnout.

V prostorách s nebezpečím požáru a výbuchu platí zvláštní předpisy
– dodržujte příslušná národní i mezinárodní ustanovení.

Svařovací zdroje určené pro práce v prostorách se zvýšeným elektrickým
ohrožením (např. kotle) musí být označeny značkou S (Safety). Vlastní svařovací
zdroj však musí být umístěn mimo tyto prostory.

Vytékající chladicí médium může způsobit opaření. Před odpojením přípojek chla­dicího okruhu proto vypněte chladicí modul.

Při manipulaci s chladicím médiem respektujte informace uvedené v bezpečnos­tním datovém listu chladicího média. Bezpečnostní datový list chladicího média
získáte v servisním středisku, příp. na domovské stránce výrobce.

Při přepravě přístrojů jeřábem používejte pouze vhodné závěsné prostředky
dodávané výrobcem.

Řetězy nebo lana zavěste do všech určených závěsných bodů vhodného

-

závěsného prostředku.
Řetězy, příp. lana musejí svírat se svislou rovinou co možná nejmenší úhel.

-

Odmontujte lahev s plynem a podavač drátu (přístroje MIG/MAG a TIG).

-

V případě zavěšení podavače drátu na jeřáb v průběhu svařování používejte vždy
vhodné izolované uchycení podavače drátu (přístroje MIG/MAG a TIG).

Je-li přístroj vybaven nosným popruhem nebo držadlem, jsou popruh nebo
držadlo určeny výhradně pro ruční přenášení. Nosný popruh není vhodný pro
přepravu přístroje pomocí jeřábu, vidlicového zdvižného vozíku anebo podobného
mechanického zdvihacího zařízení.

Všechny vázací prostředky (pásy, spony, řetězy atd.), které se používají v souvis­losti s přístrojem nebo jeho součástmi, je zapotřebí pravidelně kontrolovat (např.
kvůli případnému mechanickému poškození, korozi nebo změnám vlivem okolního
prostředí).
Interval a rozsah kontrol musí odpovídat alespoň aktuálně platným národním
normám a směrnicím.

Při použití adaptéru pro připojení ochranného plynu hrozí nebezpečí nepozoro­vaného úniku ochranného plynu, který je bez barvy a bez zápachu. Před montáží
opatřete závity adaptéru pro připojení ochranného plynu, které budou ve styku se
závity přístroje, odpovídajícím teflonovým těsněním.

CS

Požadavky na
ochranný plyn

Nebezpečí souvi­sející s lahvemi s
ochranným ply­nem

Zejména u okružních vedení může znečištěný ochranný plyn způsobit poškození
vybavení a zhoršení kvality svařování.
Ohledně kvality ochranného plynu je nutné splnit následující požadavky:

velikost pevných částic < 40 μm

-

tlakový rosný bod < -20 °C

-

max. obsah oleje < 25 mg/m³

-

V případě potřeby použijte filtry!

Lahve s ochranným plynem obsahují stlačený plyn a při poškození mohou vybuch­nout. Protože tyto lahve tvoří součást svařovacího vybavení, musí se s nimi za­cházet velmi opatrně.

Chraňte tlakové lahve před vysokými teplotami, mechanickými nárazy, struskou,
otevřeným plamenem, jiskrami a elektrickým obloukem.

Tlakové lahve montujte ve svislé poloze a upevněte je podle návodu, aby se ne­mohly převrhnout.

Udržujte tlakové lahve v dostatečné vzdálenosti od svařovacích vedení či jiných
elektrických obvodů.

Nikdy nezavěšujte svařovací hořák na tlakovou lahev.

Nikdy se elektrodou nedotýkejte lahve s ochranným plynem.

Nebezpečí výbuchu - nikdy neprovádějte svařovací práce na lahvi s ochranným
plynem, která je pod tlakem.

Používejte vždy předepsaný typ lahví s ochranným plynem a k tomu určené
příslušenství (redukční ventil, hadice a spojky apod.). Používejte pouze bezvadné
lahve s ochranným plynem a příslušenství.

13

Při otevírání ventilu na lahvi s ochranným plynem odvraťte obličej od vývodu ply­nu.

V případě, že se nesvařuje, uzavřete ventil lahve s ochranným plynem.

V případě, že lahev není připojená, ponechte na ventilu lahve s ochranným ply­nem krytku.

Dodržujte údaje výrobce a příslušné národní i mezinárodní předpisy pro tlakové
lahve a jejich příslušenství.

Nebezpečí
ohrožení uni­kajícím
ochranným ply­nem

Bezpečnostní
opatření v místě
instalace a při
přepravě

Nebezpečí udušení nekontrolovaně unikajícím ochranným plynem

Ochranný plyn je bez barvy a bez zápachu a při úniku může vytěsňovat kyslík z
okolního vzduchu.

Zajistěte dostatečný přívod čerstvého vzduchu – míra provzdušnění alespoň

-

20 m³/hodinu.
Dodržujte bezpečnostní pokyny a pokyny pro údržbu lahve s ochranným ply-

-

nem nebo hlavního přívodu plynu.
V případě, že se nesvařuje, uzavřete ventil lahve s ochranným plynem nebo

-

hlavní přívod plynu.
Před každým uvedením do provozu zkontrolujte lahev s ochranným plynem

-

nebo hlavní přívod plynu.

Převrácení přístroje může znamenat ohrožení života! Přístroj postavte na rovný a
pevný podklad.

Úhel náklonu maximálně 10° je přípustný.

-

V prostorách s nebezpečím požáru a výbuchu platí zvláštní předpisy

dodržujte příslušná národní a mezinárodní ustanovení.

-

Prostřednictvím vnitropodnikových směrnic a kontrol zajistěte, aby bylo okolí
pracoviště stále čisté a přehledné.

Umístění a provoz přístroje musí odpovídat stupni krytí uvedenému na jeho výko­novém štítku.

Přístroj umístěte tak, aby kolem něho byl volný prostor do vzdálenosti 0,5 m (1 ft.

7.69 in.), tím se zajistí volné proudění chladicího vzduchu.

Při přepravě přístroje dbejte na dodržování platných národních a místních
směrnic a předpisů pro předcházení úrazům. To platí zejména pro směrnice, které
zajišťují bezpečnost v oblasti dopravy.

Aktivní přístroje nezvedejte ani nepřepravujte. Přístroje před přepravou nebo
zvednutím vypněte!

Před každou přepravou přístroje zcela odčerpejte chladicí médium a demontujte
následující součásti:

Rychlost drátu

-

cívku s drátem

-

lahev s ochranným plynem

-

Před opětovným uvedením přístroje do provozu po přepravě bezpodmínečně vi­zuálně zkontrolujte, zda přístroj není poškozen. Pokud zjistíte jakékoliv poškození,
nechte je před uvedením do provozu odstranit proškolenými servisními pra­covníky.

14

Bezpečnostní
předpisy v
normálním pro­vozu

Používejte přístroj pouze tehdy, jsou-li všechna bezpečnostní zařízení plně
funkční. Pokud tato bezpečnostní zařízení nejsou zcela funkční, existuje nebez­pečí

ohrožení zdraví a života obsluhy nebo dalších osob,

-

poškození přístroje a jiného majetku provozovatele.

-

zhoršení efektivnosti práce s přístrojem.

-

Před zapnutím přístroje opravte bezpečnostní zařízení, která nejsou plně funkční.

Bezpečnostní zařízení nikdy neobcházejte ani nevyřazujte z funkce.

Před zapnutím přístroje se přesvědčte, že nemůžete nikoho ohrozit.

Nejméně jednou týdně prohlédněte přístroj, zda nevykazuje vnější viditelná
poškození, a přezkoušejte funkčnost bezpečnostních zařízení.

Lahev s ochranným plynem vždy dobře upevněte a před přepravou jeřábem ji de­montujte.

Pro použití v našich přístrojích je z důvodu fyzikálně chemických vlastností (elek­trická vodivost, mrazuvzdornost, snášenlivost s ostatními materiály apod.)
vhodné pouze originální chladicí médium výrobce.

Používejte pouze originální chladicí médium výrobce.

Nemíchejte originální chladicí médium výrobce s jinými chladicími médii.

CS

Uvedení do pro­vozu, údržba a
opravy

Ke chladicímu modulu připojujte pouze systémové komponenty výrobce.

Dojde-li při použití jiných systémových komponent nebo chladicí média k jakéko­liv škodě, výrobce nepřebírá záruku a všechny ostatní záruční nároky zanikají.

Cooling Liquid FCL 10/20 není vznětlivý. Chladicí médium na bázi ethanolu je za
určitých okolností vznětlivé. Chladicí médium přenášejte pouze v uzavřených ori­ginálních nádobách a udržujte mimo dosah zápalných zdrojů.

Po skončení upotřebitelnosti chladicí kapaliny ji odborně zlikvidujte v souladu s
národními a mezinárodními předpisy. Bezpečnostní datový list chladicího média
získáte v servisním středisku, příp. na domovské stránce výrobce.

Před každým započetím svařovacích prací zkontrolujte stav chladicího média.

U dílů pocházejících od cizích výrobců nelze zaručit, že jsou navrženy a vyrobeny
tak, aby vyhověly bezpečnostním a provozním nárokům.

Používejte pouze originální náhradní a spotřební díly (platí i pro normalizo-

-

vané součásti).
Bez svolení výrobce neprovádějte na přístroji žádné změny, vestavby ani přes-

-

tavby.
Součásti, které vykazují nějakou vadu, ihned vyměňte.

-

V objednávkách uvádějte přesný název, číslo podle seznamu náhradních dílů

-

a sériové číslo přístroje.

Bezpečnostní
přezkoušení

Šrouby pláště zajišťují spojení s ochranným vodičem pro uzemnění dílů pláště.
Vždy používejte originální šrouby pláště v odpovídajícím počtu a s uvedeným
krouticím momentem.

Výrobce doporučuje nechat provést alespoň jednou za 12 měsíců bezpečnostní
přezkoušení přístroje.

15

Stejný interval 12 měsíců doporučuje výrobce pro kalibraci svařovacích zdrojů.

Bezpečnostní přezkoušení prováděné oprávněným technikem se doporučuje

po provedené změně,

-

po vestavbě nebo přestavbě,

-

po opravě a údržbě,

-

nejméně jednou za dvanáct měsíců.

-

Při bezpečnostních přezkoušeních respektujte odpovídající národní a mezinárodní
předpisy.

Bližší informace o bezpečnostních přezkoušeních a kalibraci získáte v servisním
středisku, které vám na přání poskytne požadované podklady, normy a směrnice.

Likvidace Odpadní elektrická a elektronická zařízení musí být sbírána odděleně a

recyklována způsobem šetrným k životnímu prostředí v souladu se směrnicí EU a
vnitrostátními právními předpisy. Použité spotřebiče je třeba odevzdat ob­chodníkovi nebo prostřednictvím místního autorizovaného systému sběru a likvi­dace odpadu. Správná likvidace starého přístroje podporuje udržitelnou recyklaci
materiálových zdrojů. Ignorování může vést k potenciálním dopadům na zdraví /
životní prostředí.

Obalové materiály

Tříděný sběr. Zjistěte si, jaké předpisy platí ve vaší obci. Zmenšete objem kartonů.

Bezpečnostní oz­načení

Zálohování dat Uživatel je odpovědný za zálohování dat při změně nastavení oproti továrnímu na-

Autorské právo Autorské právo na tento návod k obsluze zůstává výrobci.

Přístroje s označením CE splňují základní požadavky směrnic pro nízkonapěťovou
a elektromagnetickou kompatibilitu (např. odpovídající výrobkovým normám řady
EN 60 974).

Společnost Fronius International GmbH prohlašuje, že přístroj odpovídá směrnici
2014/53/EU. Úplný text prohlášení o shodě EU je dostupný na internetové adre­se: http://www.fronius.com.

Svařovací přístroje s označením CSA splňují požadavky obdobných norem
platných pro USA a Kanadu.

stavení přístroje. Výrobce neručí za ztrátu či vymazání vašich uživatelských nasta­vení uložených v tomto zařízení.

Text a vyobrazení odpovídají technickému stavu v době zadání do tisku. Změny vy­hrazeny. Obsah tohoto návodu k obsluze nezakládá žádné nároky ze strany ku­pujícího. Uvítáme jakékoliv návrhy týkající se zlepšení dokumentace a upozornění
na případné chyby v návodu k obsluze.

16

Všeobecné informace

CS

Koncepce
přístroje

WF 25i Dual umožňuje společné použití dvou svařovacích procesních linek s
jedním svařovacím zdrojem. Svařovací procesní linku je možné změnit prostřed­nictvím tlačítka hořáku, svařovacího zdroje, ovládacích prvků na podavači drátu
nebo dálkového ovladače.

Pro WF 25i Dual jsou k dispozici 2 cívkové držáky a různé volitelné příslušenství:

WF 25i Dual s držákem cívky D300 a s krytem
cívky
pro cívky s drátem D300 mm
(s volitelným příslušenstvím Trabant, dálkovým
ovladačem, přihrádkou na nářadí, zařízením pro
přepravu jeřábem a držákem hadicového vedení)

WF 25i Dual s držákem cívky D450 bez krytu
cívky
pro velké cívky D450 mm
(s volitelným příslušenstvím Trabant, dálkovým
ovladačem, přihrádkou na nářadí a zařízením pro
přepravu jeřábem)

Systémové před­poklady

Pro řádný provoz dvouhlavého podavače drátu WF 25i Dual musí mít svařovací
zdroj následující verzi firmwaru:
official_TPSi_iWave_3.5.2-xxx.ffw nebo vyšší

17

Varovná upo-

40,0006,3035

WF 25i D300

WF 25i D450

ELECTRIC SHOCK can kill.

Wire, wire reel and drive rolls are electrically live (hot)

for ALL welding processes even when not in use!

Les CHOCS ELECTRIQUES peuvent tuer.

Le fil, la bobine de fil et les rouleaux d'entraînement sont

électriquement sous tension (chauds) pour TOUS les

procédés de soudage, même lorsqu'ils ne sont pas utilisés!

Las descargas eléctricas pueden ser mortales.

El alambre, el carrete de alambre y los rodillos impulsores

están eléctricamente vivos (calientes) para TODOS los

procesos de soldadura, incluso cuando no están en uso!

ADVERTENCIA

WARNING

ADVERTISSEMENT

inside
2x

inside
2x

zornění na
přístroji

Podavač drátu je vybaven bezpečnostními symboly a výkonovým štítkem. Bez­pečnostní symboly a výkonový štítek nesmí být odstraněny ani přemalovány. Bez­pečnostní symboly varují před chybnou obsluhou, jejímž následkem mohou být
závažné škody na zdraví a majetku.

Popsané funkce používejte teprve poté, co si přečtete následující do-

kumenty a porozumíte jejich obsahu:

tento návod k obsluze

-

všechny návody k obsluze systémových komponent, zejména bez-

-

pečnostní předpisy

Svařování je nebezpečné. Pro řádnou práci s přístrojem musejí být

splněny následující základní předpoklady:

dostatečná kvalifikace pro svařování

-

vhodné ochranné vybavení

-

nezúčastněné osoby se nezdržují v blízkosti podavače drátu a

-

svařovacího procesu

Vysloužilé přístroje neodkládejte do domácího odpadu. Zlikvidujte je

v souladu s bezpečnostními předpisy.

18

Dbejte na to, aby se do blízkosti pohybujících se částí nedostaly vaše

ELECTRIC SHOCK can kill.

Wire, wire reel and drive rolls are electrically live (hot)

for ALL welding processes even when not in use!

Les CHOCS ELECTRIQUES peuvent tuer.

Le fil, la bobine de fil et les rouleaux d'entraînement sont

électriquement sous tension (chauds) pour TOUS les

procédés de soudage, même lorsqu'ils ne sont pas utilisés!

Las descargas eléctricas pueden ser mortales.

El alambre, el carrete de alambre y los rodillos impulsores

están eléctricamente vivos (calientes) para TODOS los

procesos de soldadura, incluso cuando no están en uso!

ADVERTENCIA

WARNING

ADVERTISSEMENT

ruce, vlasy, části oděvu a nářadí. Jedná se např. o tyto části přístroje:

ozubená kola

-

podávací kladky

-

cívky s drátem a drátové elektrody

-

Nesahejte do otáčejících se ozubených kol pohonu drátu ani do jeho
rotujících hnacích součástí.

Kryty a bočnice se smí otevřít či odstranit pouze na dobu trvání
údržbářských prací a oprav.

Během provozu

Zajistěte, aby byly všechny kryty zavřené a všechny bočnice

-

řádně namontované.
Udržujte všechny kryty a bočnice zavřené.

-

Úraz elektrickým proudem může být
smrtelný!

Nedotýkejte se nezakrytých částí pod
napětím!

Viz také str. 67!

CS

19

Popis varování

A B

umístěných na
přístroji

U některých provedení přístroje jsou varování umístěna na přístroji.

Uspořádání symbolů se může lišit.

! Varování! Pozor!

Symboly představují možná nebezpečí.

A Podávací kladky mohou způsobit zranění prstů.

B Svařovací drát a díly pohonu jsou během provozu pod svařovacím napětím.

Udržujte mimo jejich dosah ruce a kovové předměty!

1. Úraz elektrickým proudem může být smrtelný.

1.1 Noste suché izolační rukavice. Nedotýkejte se drátové elektrody holýma

rukama. Nenoste vlhké ani poškozené rukavice.

1.2 K ochraně před úrazem elektrickým proudem používejte podložku izolova-

nou od podlahy i pracovní plochy.

1.3 Před zahájením práce na vlastním přístroji jej vypněte a vytáhněte síťovou

zástrčku nebo odpojte napájení.

2. Vdechnutí svařovacích zplodin může být zdraví škodlivé.

2.1 Udržujte hlavu v dostatečné vzdálenosti od vznikajících svařovacích zplo-

din.

20

2.2 K odstranění svařovacích zplodin použijte nucené větrání nebo místní

xx,xxxx,xxxx *

odsávání.

2.3 K odstranění svařovacích zplodin použijte ventilátor.

3 Svařovací jiskry mohou způsobit výbuch nebo požár.

3.1 Udržujte hořlavé materiály v dostatečné vzdálenosti od svařovacího proce-

su. Nikdy nesvařujte v blízkosti hořlavých materiálů.

3.2 Svařovací jiskry mohou způsobit požár. Mějte připravený hasicí přístroj.

Případně mějte k dispozici osobu provádějící dozor, která dokáže ovládat
hasicí přístroj.

3.3 Nesvařujte na sudech ani na uzavřených nádobách.

CS

4. Paprsky oblouku mohou spálit oči a poranit pokožku.

4.1 Noste pokrývku hlavy a ochranné brýle. Použijte ochranu sluchu a košili

s límečkem na knoflík. Použijte svářečskou kuklu se správným tónováním.
Na celém těle noste určený ochranný oděv.

5. Před prací na stroji nebo před svařováním:

absolvujte školení pro dané zařízení a přečtěte si pokyny!

6. Samolepku s varováními neodstraňujte ani nezakrývejte barvou.

* Objednací číslo samolepky od výrobce

21

Rozšířená výbava a součásti

(1)

(2)

(4)

(5) (6)

(7)

(8)

(9)

(3)

(10)

Rozšířená výbava
a součásti

(1) Rozšířená výbava pro přepravu jeřábem

OPT/WF Lift Bail Dual

(2) Volitelná přihrádka na nářadí

OPT/WF Tool Tray Dual

(3) Volitelný držák hadicového vedení

2dílný, pouze v kombinaci s držákem cívky s krytem D300
OPT/WF Hosepack Holder Dual

(4) Držák cívky s krytem D300

OPT/WF Spool Holder D300 Dual

(5) Dvouhlavý podavač drátu

WF 25i Dual No Spool /4R/G/FSC

(6) Volitelný dálkový ovladač

RC Panel Standard, RC Panel Pro

(7) Volitelné přípojky chladicího média

OPT/WF Water Connection Dual

22

(8) Držák cívky bez krytu D450

OPT/WF Spool Holder D450 Dual
(bez cívek s drátem)

(9) Volitelný podvozek Trabant

OPT/TU Trabant

(10) Volitelná montážní sada pro výložník

OPT/WF Boom Mounting Kit Dual

Bez vyobrazení:

Sada pro přestavbu centrální přípojky Euro

-

Kabel SpeedNet 5 m

-

Kabel SpeedNet 10 m

-

CS

23

Rozšířená výbava

(1)

(2)

(a)

(b)

(c)

(d)

pro podvozek

(1) Podvozek TU Car 4 Pro

vč. držáku plynových lahví

(2) Volitelná montážní sada podavače drátu WF Dual

OPT/TU Mounting Set WF Dual

vč.:

Odkládací podnos

a)

Trubkový rám

b)

2x izolovaný držák hořáku

c)

2. držák plynových lahví a popruh na láhve

d)

Upevňovací materiál

24

Konfigurace systému

CS

Montáž na pod­vozek

Pro montáž na podvozek je třeba:

Podvozek TU Car 4 Pro

-

Rozšířená výbava OPT/TU Mounting Set WF Dual H510 (pro systémy chla-

-

zené plynem)
nebo
Rozšířená výbava Option OPT/TU Mounting Set WF Dual H740 (pro systémy
chlazené vodou)

Podavač drátu WF 25i Dual s držákem cívek D300 na podvozku

Alternativně lze na podvozek namontovat také podavač drátu WF 25i Dual s
držákem cívek D450.

Podrobnosti o montáži dvouhlavého podavače drátu na podvozek podle návodu k
instalaci „OPT/TU Mounting Set WF Dual“ (42,0410,2636).

25

Montáž na

max. 5 m / 16 ft. 4.85 in.

max.

3 m

9 ft. 10.11 in.

svařovací
výložník (Wel­ding-Boom)

K montáži na svařovací výložník je nutná sada OPT/WF Boom Mounting Kit Dual.
Doporučuje se používat bubny se svařovacím drátem.

Podavač drátu WF 25i Dual s volitelnou montážní sadou pro výložník, namontovaný na svařovací
výložník (schematické znázornění)

Max. podávací výška 3 m / 9 ft. 10.11 in.
Max. vodorovná podávací délka 5 m / 16 ft. 4.85 in.
Max. podávací trasa od bubnu se

svařovacím drátem ke svařovacímu
hořáku

UPOZORNĚNĹ!

Dvouhlavý podavač drátu se musí na svařovací výložník namontovat izolovaný.

Použijte volitelnou montážní sadu pro výložník nebo rovnocennou izolaci.

▶

16 m / 52 ft. 5.92 in.

26

Montáž na jeřáb pro montáž na jeřáb je třeba rozšířená výbava OPT/WF Lift Bail Dual.

CS

Podavač drátu WF 25i Dual s držákem cívek D300 pro montáž na jeřáb

DŮLEŽITÉ! Montáž na jeřáb a provoz s ním jsou povoleny pouze pro podavač
drátu WF 25i Dual s držákem cívky D300.

UPOZORNĚNĹ!

Při použití jeřábu zvolte polohu zavěšení dvouhlavého podavače drátu tak, aby
dvouhlavý podavač drátu visel na jeřábu pokud možno vodorovně.

Vezměte na vědomí podrobné informace o přepravě jeřábem (viz od strany

▶

29).

27

Hranice systému V závislosti na svařovacím systému je třeba u vodou chlazených systémových

komponent dodržovat následující údaje.

Svařovací systém s podavačem drátu WF 25i Dual a svařovacím zdrojem TPS
320i - 600i (MIG/MAG):

Vhodné chladicí moduly CU 1100i, CU 1100i /MV RVP,

CU 1400i Pro

Propojovací hadicové vedení * max. 25 m / 82 ft. 0,25 in.

Hadicové vedení svařovacího hořáku 2x max. 6 m / 19 ft. 8,22 in.

Svařovací systém s podavačem drátu WF 25i Dual a svařovacím zdrojem iWave
300i - 500i MP (MIG/MAG + TIG):

Vhodné chladicí moduly CU 1400i Pro

Propojovací hadicové vedení * max. 25 m / 82 ft. 0,25 in.

Hadicové vedení svařovacího hořáku
MIG/MAG

Hadicové vedení svařovacího
hořáku TIG **

DŮLEŽITÉ! Podavač drátu WF 25i Dual nelze použít v kombinaci s prodlužovací
hadicovou soupravou TIG chlazenou vodou.

* Propojení od svařovacího zdroje k podavači drátu

** U multiprocesních svařovacích systémů, kdy je kromě 2 vodou chlazených

svařovacích hořáků MIG/MAG připojený také vodou chlazený svařovací
hořák TIG.

2x max. 6 m / 19 ft. 8,22 in.

max. 8 m / 26 ft. 2,96 in.

28

Přeprava jeřábem

42,0409,1255

CS

Bezpečnostní
štítek pro
přepravu
jeřábem

Na rozšířené výbavě pro přepravu jeřábem OPT/WF Lift Bail Dual je umístěný
následující bezpečnostní štítek:

a) b) c)

Podavač drátu WF 25i Dual lze přepravovat jeřábem pouze s namontovanou

a)

rozšířenou výbavou OPT/WF Lift Bail Dual.

Podrobnosti viz str. 31.

Jeřábová přeprava svařovacího systému s podavačem drátu WF 25i Dual na-

b)

montovaného na podvozek je povolena pouze v kombinaci s rozšířenou výba­vou OPT/TU Mounting Set WF Dual.

Podrobnosti viz str. 32.

Pro jeřábovou přepravu svařovacího systému s podavačem drátu WF 25i Dual

c)

namontovaného na podvozek se nesmí používat rozšířená výbava pro přepra­vu jeřábem OPT/WF Lift Bail Dual.

Podrobnosti viz str. 32 nebo návod k instalaci rozšířené výbavy OPT/TU
Mounting Set WF Dual (42,0410,2636).

29

Na rozšířené výbavě pro přepravu jeřábem OPT/WF Lift Bail Dual je také výko­nový štítek s uvedenou maximální nosností:

30

Jeřábová přepra­va podavače
drátu WF 25i Du­al s držákem
cívky D300

Pro jeřábovou přepravu podavače drátu WF 25i Dual s držákem cívky D300 je
nutná rozšířená výbava pro přepravu jeřábem OPT/WF Lift Bail Dual.

VAROVÁNÍ!

Nebezpečí pádu předmětů.

Následkem mohou být těžká poranění a materiální škody.

Zajistěte, aby rozšířená výbava pro přepravu jeřábem byla správně namon-

▶

tována podle pokynů v tomto návodu k obsluze a za dodržení všech uve­dených utahovacích momentů.
Zajistěte, aby cívky s drátem / košové cívky včetně adaptéru košové cívky

▶

vždy pevně seděly na uchycení cívky drátu.
Zajistěte, aby byly bočnice držáku cívky při přepravě jeřábem zavřené a za-

▶

jištěné.
Podavač drátu přepravujte pouze pomocí rozšířené výbavy pro přepravu

▶

jeřábem.
Pro přepravu jeřábem používejte pouze testovaný vázací prostředek, který

▶

odpovídá národním směrnicím.
Polohu zavěšení dvouhlavého podavače drátu zvolte tak, aby dvouhlavý poda-

▶

vač drátu visel na jeřábu pokud možno vodorovně.

CS

Jeřábová přepra­va podavače
drátu WF 25i Du­al s držákem
cívky D450 bez
krytu cívky

Pro jeřábovou přepravu podavače drátu WF 25i Dual s držákem cívky D450 bez
krytu cívky je nutná rozšířená výbava pro přepravu jeřábem OPT/WF Lift Bail Du­al.

VAROVÁNÍ!

Nebezpečí pádu předmětů.

Následkem mohou být těžká poranění a materiální škody.

Zajistěte, aby rozšířená výbava pro přepravu jeřábem byla správně namon-

▶

tována podle pokynů v tomto návodu k obsluze a za dodržení všech uve­dených utahovacích momentů.
Před jeřábovou přepravou odstraňte cívky s drátem / košové cívky včetně

▶

adaptéru košové cívky z uchycení cívky drátu.
Podavač drátu přepravujte pouze pomocí rozšířené výbavy pro přepravu

▶

jeřábem.
Pro přepravu jeřábem používejte pouze testovaný vázací prostředek, který

▶

odpovídá národním směrnicím.
Polohu zavěšení dvouhlavého podavače drátu zvolte tak, aby dvouhlavý poda-

▶

vač drátu visel na jeřábu pokud možno vodorovně.

31

Jeřábová přepra­va podavače
drátu WF 25i Du­al namonto­vaného na pod­vozku

Pro jeřábovou přepravu svařovacího systému namontovaného na podvozku je
nutná volitelná montážní sada podavače drátu WF Dual pro podvozek.

VAROVÁNÍ!

Nebezpečí pádu předmětů.

Následkem mohou být těžká poranění a materiální škody.

Zajistěte, aby svařovací systém a volitelná montážní sada podavače drátu WF

▶

Dual byly správně namontované na podvozku.
Před přepravou pomocí jeřábu odstraňte plynové lahve z podvozku.

▶

U podavače drátu WF 25i Dual s držákem cívky D300 zajistěte, aby

▶

a) cívky s drátem / košové cívky včetně adaptéru košové cívky pevně seděly
na uchycení cívky drátu;
b) bočnice držáku cívky byly při přepravě jeřábem zavřené a zajištěné.
U podavače drátu WF 25i Dual s držákem cívky D450 bez krytu cívky vyjměte

▶

před přepravou jeřábem cívky s drátem.
Svařovací systém na podvozku přepravujte pouze na vyznačených místech.

▶

Vázací prostředky vždy zavěste ve všech čtyřech závěsných bodech.

▶

Pro přepravu jeřábem používejte pouze testovaný vázací prostředek, který

▶

odpovídá národním směrnicím.

Podrobnosti o jeřábové přepravě naleznete v návodu k instalaci rozšířené výbavy
OPT/TU Mounting Set WF Dual (42,0410,2636).

32

Ovládací prvky, přípojky a mechanické součásti

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(16)

(15)

(14)

(13)

(12)

(11)

(10)

(8)

(9)

CS

Bezpečnost

Podavač drátu
WF 25i Dual s
držákem cívky
D300

VAROVÁNÍ!

Nebezpečí v důsledku nesprávné obsluhy a nesprávně provedených prací.

Následkem mohou být těžká poranění a materiální škody.

Veškeré práce popsané v tomto dokumentu smí provádět jen technicky

▶

vyškolený odborný personál.
Tento dokument je nutné v plném rozsahu přečíst a porozumět mu.

▶

Je nutné přečíst všechny bezpečnostní předpisy a uživatelskou dokumentaci

▶

k tomuto přístroji a všem systémovým komponentám a porozumět jim.

(1) Rozšířená výbava pro přepravu jeřábem

OPT/WF Lift Bail Dual

Přeprava pomocí jeřábu

Cívky s drátem mohou zůstat v podavači drátu, pokud jsou bočnice držáku
cívky zavřené a zajištěné.

33

Použití na jeřábu

Při svařování visí podavač drátu na jeřábu, cívky s drátem se nacházejí v
podavači drátu, bočnice držáku cívky jsou zavřené a zajištěné
(viz také Konfigurace systému / Montáž na jeřáb od str. 27).

(2) Volitelná přihrádka na nářadí

OPT/WF Tool Tray Dual

(3) Uchycení dálkového ovladače

(4) Tlačítko / LED svařovací linky 1

k aktivaci svařovací linky 1
Kontrolka LED svítí, je-li svařovací linka aktivní.

(5) Volitelný dálkový ovladač

RC Panel Standard, RC Panel Pro

(6) Přípojka svařovacího hořáku

Svařovací procesní linka 1

(7) Přípojka přívodu chladicího média (modrá) *

Rozšířená výbava
Svařovací procesní linka 1

(8) Přípojka zpětného toku chladicího média (červená) *

Rozšířená výbava
Svařovací procesní linka 1

(9) Přípojka SpeedNet

pro připojení dálkového ovladače

(10) Přípojka přívodu chladicího média (modrá) *

Rozšířená výbava
Svařovací procesní linka 2

(11) Přípojka zpětného toku chladicího média (červená) *

Rozšířená výbava
Svařovací procesní linka 2

(12) Volitelný podvozek Trabant

OPT/TU Trabant

(13) Přípojka svařovacího hořáku

Svařovací procesní linka 2

(14) Tlačítko / LED svařovací linky 2

k aktivaci svařovací linky 2
Kontrolka LED svítí, je-li svařovací linka aktivovaná.

(15) Kryt cívky s drátem

oboustranně

(16) Držák hadicového vedení

34

* Pokud jsou hadice chladicího média jednoho svařovacího hořáku uzavřené,

přestane být chladicím médiem zásobován i druhý svařovací hořák.
V tomto případě použijte přiložený krátký kus chladicí hadice pro
přemostění.

Podavač drátu

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(14)

(13)

(12)

(10) (11)

(9)

WF 25i Dual s
držákem cívky
D450

CS

(1) Rozšířená výbava pro přepravu jeřábem

OPT/WF Lift Bail Dual

Přeprava pomocí jeřábu

Při přepravě jeřábem je nutné cívky s drátem odstranit.

(2) Volitelná přihrádka na nářadí

OPT/WF Tool Tray Dual

(3) Uchycení dálkového ovladače

(4) Tlačítko / LED svařovací linky 1

k aktivaci svařovací linky 1
Kontrolka LED svítí, je-li svařovací linka aktivovaná.

(5) Volitelný dálkový ovladač

RC Panel Standard, RC Panel Pro

(6) Přípojka svařovacího hořáku

Svařovací procesní linka 1

(7) Přípojka přívodu chladicího média (modrá) *

Rozšířená výbava
Svařovací procesní linka 1

35

(8) Přípojka zpětného toku chladicího média (červená) *

Rozšířená výbava
Svařovací procesní linka 1

(9) Přípojka SpeedNet

pro připojení dálkového ovladače

(10) Přípojka přívodu chladicího média (modrá) *

Rozšířená výbava
Svařovací procesní linka 2

(11) Přípojka zpětného toku chladicího média (červená) *

Rozšířená výbava
Svařovací procesní linka 2

(12) Volitelný podvozek Trabant

OPT/TU Trabant

(13) Přípojka svařovacího hořáku

Svařovací procesní linka 2

(14) Tlačítko / LED svařovací linky 2

k aktivaci svařovací linky 2
Kontrolka LED svítí, je-li svařovací linka aktivovaná.

Cívky s drátem nejsou součástí dodávky.

* Pokud jsou hadice chladicího média jednoho svařovacího hořáku uzavřené,

přestane být chladicím médiem zásobován i druhý svařovací hořák.
V tomto případě použijte přiložený krátký kus chladicí hadice pro
přemostění.

36

Zadní strana po-

(1) (1)(2) (3) (4) (5) (6)

(7) (8)

(9)

WF 25i Dual + D300

WF 25i Dual + D450

davače drátu

CS

(1) Odlehčení tahu pro propojovací hadicové vedení

(2) Vstup drátu

Svařovací procesní linka 2

(3) Přípojka zpětného toku chladicího média (červená)

Rozšířená výbava
k připojení hadice zpětného toku chladicího média z propojovacího hadi­cového vedení

(4) Proudová přípojka

k připojení proudového kabelu propojovacího hadicového vedení

(5) Přípojka přívodu chladicího média (modrá)

Rozšířená výbava
k připojení hadice přívodu chladicího média z propojovacího hadicového
vedení

(6) Vstup drátu

Svařovací procesní linka 1

(7) Přípojka ochranného plynu

Svařovací procesní linka 2

(8) Přípojka SpeedNet

k připojení kabelu SpeedNet propojovacího hadicového vedení

(9) Přípojka ochranného plynu

Svařovací procesní linka 1

37

Boční strana po-

(1)

(2)

(2)

(3) (4) (5) (6)

(7)

(8)

(9)

WF 25i Dual + D300

WF 25i Dual + D450

davače drátu

Obrázek se skrytými kryty a bočnicemi

(1) Adaptér košové cívky

(2) Uchycení cívky drátu s brzdou

(3) Kontrolka LED stavu provozu

svítí zeleně, pokud je přístroj připraven k provozu

(4) Tlačítko zkoušky plynu

(5) Tlačítko zpětného chodu drátu

(6) Tlačítko zavedení drátu

(7) Napínací páka

k nastavení přítlaku podávacích kladek

(8) 4kladkový pohon

(9) Upínací páka

Popsané prvky jsou umístěny na obou stranách podavače drátu.

38

Funkce tlačítek
zkoušky plynu,
zpětného chodu
drátu a zavedení
drátu

Kontrolka LED stavu provozu

svítí zeleně, pokud je přístroj připraven k provozu

Tlačítko zkoušky plynu

Po stisknutí tlačítka zkoušky plynu se otevře na dobu 30 s průtok plynu. Opako­vaným stisknutím lze průtok plynu předčasně uzavřít.

Tlačítko zpětného chodu drátu

Pro zpětné zatažení drátové elektrody jsou k dispozici 2 varianty:

1. varianta

Zpětné zatažení drátové elektrody přednastavenou rychlostí zpětného chodu
drátu:

tlačítko zpětného chodu drátu se drží stisknuté

-

po stisknutí tlačítka zpětného chodu drátu se drátová elektroda zatáhne zpět

-

o 1 mm (0.039 in.)
po krátké přestávce pokračuje podavač drátu v zatahování drátové elektrody

-

– dokud je tlačítko zpětného chodu drátu stisknuté, zvyšuje se rychlost
každou sekundu o 10 m/min (393.70 ipm) až do dosažení přednastavené
rychlosti zpětného chodu drátu

2. varianta

Zpětné zatažení drátové elektrody po 1mm krocích (0.039 in.)

Tlačítko zpětného chodu drátu vždy tiskněte méně než 1 sekundu (klepněte

-

na ně)

CS

UPOZORNĚNĹ!

Drátovou elektrodu je třeba zatahovat vždy jen o malý kousek, protože se při za­tahování nenavíjí na cívku s drátem.

UPOZORNĚNĹ!

Pokud je před stisknutím tlačítka zpětného chodu drátu kontaktní špička
uzemněna, stisknutím tohoto tlačítka se drátová elektroda zatáhne, až se zkrat
přeruší – každým stisknutím tlačítka však maximálně o 10 mm (0.39 in.).

Pokud je třeba zatáhnout drátovou elektrodu dále, stiskněte znovu tlačítko
zpětného chodu drátu.

Tlačítko zavedení drátu

Pro zavedení drátu jsou k dispozici 2 varianty:

1. varianta

Zavedení drátové elektrody přednastavenou rychlostí zavádění drátu:

tlačítko zavedení drátu se drží stisknuté

-

po stisknutí tlačítka zavedení drátu se drátová elektroda zavede o 1 mm

-

(0.039 in.)
po krátké přestávce pokračuje podavač drátu v zavádění drátové elektrody –

-

dokud je tlačítko zavedení drátu stisknuté, zvyšuje se rychlost každou sekun­du o 10 m/min (393.70 ipm) až do dosažení přednastavené rychlosti zavádění
drátu
pokud drátová elektroda narazí na uzemnění, posuv drátu se zastaví a drátová

-

elektroda se opět zatáhne o 1 mm (0.039 in.)

39

2. varianta

Zavedení drátové elektrody po 1mm krocích (0.039 in.)

Tlačítko zavedení drátu vždy tiskněte méně než 1 sekundu (klepněte na ně)

-

pokud drátová elektroda narazí na uzemnění, posuv drátu se zastaví a drátová

-

elektroda se opět zatáhne o 1 mm (0.039 in.)

UPOZORNĚNĹ!

Pokud je před stisknutím tlačítka zavedení drátu kontaktní špička uzemněna,
stisknutím tohoto tlačítka se drátová elektroda zatáhne, až se zkrat přeruší –
každým stisknutím tlačítka však maximálně o 10 mm (0.39 in.).

Pokud po zatažení drátu o 10 mm (0.39 in.) uzemnění kontaktní špičkou stále
ještě existuje, při opětovném stisknutí tlačítka zavedení drátu se drátová elektro­da znovu zatáhne, a to maximálně o 10 mm (0.39 in.). Tento proces se opakuje tak
dlouho, až dojde ke zrušení uzemnění kontaktní špičkou.

40

Před instalací a uvedením do provozu

CS

Bezpečnost

Předpisové
použití přístroje

VAROVÁNÍ!

Nebezpečí v důsledku nesprávné obsluhy a nesprávně provedených prací.

Následkem mohou být těžká poranění a materiální škody.

Veškeré práce popsané v tomto dokumentu smí provádět jen technicky

▶

vyškolený odborný personál.
Tento dokument je nutné v plném rozsahu přečíst a porozumět mu.

▶

Je nutné přečíst všechny bezpečnostní předpisy a uživatelskou dokumentaci

▶

k tomuto přístroji a všem systémovým komponentám a porozumět jim.

Přístroj je určen výlučně pro podávání drátu u svařování MIG/MAG v kombinaci se
systémovými komponentami Fronius.
Jakékoliv jiné a tento rámec přesahující použití se nepovažuje za předpisové.
Za škody vzniklé tímto používáním výrobce neručí.

K předpisovému používání přístroje patří rovněž

přečtení tohoto návodu k obsluze

-

dodržování veškerých pokynů a bezpečnostních předpisů obsažených v tomto

-

návodu k obsluze
provádění pravidelných revizí a údržbářských prací

-

41

Předpisy pro

IP23

IP20

umístění

VAROVÁNÍ!

Nebezpečí pádu nebo převrácení přístrojů.

Následkem mohou být těžká poranění a materiální škody.

Všechny systémové komponenty, stojánkové konzoly a podvozky instalujte na

▶

rovný a pevný podklad.
V závislosti na konfiguraci systému se ujistěte, že jsou všechny šroubové spo-

▶

je utažené správným utahovacím momentem.
Při přepravě jeřábem používejte pouze testovaný vázací prostředek, který od-

▶

povídá národním směrnicím.

Dvouhlavý podavač drátu a dvouhlavý
podavač drátu s držákem cívky s kry­tem D300 jsou testovány podle krytí
IP23, což znamená:

ochranu před vniknutím cizích

-

těles o průměru větším než 12,5
mm (0.49 in.)
ochranu proti vodě stříkající pod

-

úhlem 60° od svislé roviny

Podavač drátu a podavač drátu s
držákem cívky D300 je možné podle
krytí IP23 instalovat a provozovat ven­ku. Přesto je třeba chránit je před bez­prostředními účinky vody (například
vlivem deště).

Dvouhlavý podavač drátu s držákem
cívky bez krytu D450 je testován podle
krytí IP20, což znamená:

ochranu před vniknutím cizích

-

těles o průměru větším než 12,5
mm (0.49 in.)
žádnou ochranu proti vodě

-

Podavač drátu s držákem cívky D450
se smí instalovat a provozovat pouze v
uzavřených prostorách.

42

Montáž rozšířené výbavy

1

2 x

2

2

1

1

CS

Bezpečnost

Montáž držáku
cívky s krytem
D300

VAROVÁNÍ!

Nebezpečí zásahu elektrickým proudem.

Následkem mohou být těžká poranění a materiální škody.

Před zahájením prací vypněte všechny začleněné přístroje a komponenty a

▶

odpojte je od elektrické sítě.
Zajistěte všechny začleněné přístroje a komponenty proti opětovnému za-

▶

pnutí.
Po otevření přístroje se pomocí vhodného měřicího přístroje ujistěte, že

▶

součásti, které mohou mít elektrický náboj (např. kondenzátory), jsou vybité.

1

Šrouby z dodávky držáku cívky

2

2x M5 x 12 mm, utahovací moment = 3 Nm / 2,21 lb ft

43

1

3

1

2

2 x

2

1

1

Opakujte kroky 2 a 3 na druhé straně podavače drátu

4

Montáž držáku
cívky bez krytu
D450

1

Šrouby z dodávky držáku cívky

2

44

4x M5 x 12 mm, utahovací moment = 3 Nm / 2,21 lb ft

1

3

2

3

4

5

6

1

3

1

2

2

2

2

4

4

4

4

Opakujte kroky 2 a 3 na druhé straně podavače drátu

4

CS

Montáž rozšířené
výbavy pro
přepravu
jeřábem

Montáž voli­telného držáku
hadicového ve­dení

1

6x M8 x 20 mm, utahovací moment = 21 Nm /
15,49 lb ft;
rozšířená výbava pro přepravu jeřábem namon­tovaná na držáku cívky D300

1

Šrouby a upevňovací materiál z
dodávky rozšířené výbavy pro přepravu
jeřábem.

Montáž na držák cívky D450 bez krytu
cívky se provádí stejným způsobem.

8x M5 x 12 mm, utahovací moment = 3 Nm / 2,21 lb ft

45

Montáž volitelné

2

2

2

2

1

3

1

1

1

2

3

3

3

3

4 x M5x12 mm

1

2

1

2

2

2

1

2

2

2

2

přihrádky na
nářadí

1

2

4x mosazný distanční sloupek M5x12 mm, uta­hovací moment = 2,1 Nm / 1,55 lb ft
4x M5 x 12 mm, utahovací moment = 3 Nm /
2,21 lb ft

Montáž volitelné
montážní sady
pro výložník

1

4x M8 x 25 mm + podložka M8 + NL8
utahovací moment = 21 Nm / 15,49 lb·ft

2

4x M8 x 30 mm + podložka M8 + NL8
utahovací moment = 21 Nm / 15,49 lb·ft

46

Propojení podavače drátu se svařovacím zdrojem

3

1

3

2

CS

Bezpečnost

Všeobecné infor­mace

Propojení poda­vače drátu se
svařovacím zdro­jem

VAROVÁNÍ!

Nebezpečí zásahu elektrickým proudem.

Následkem mohou být těžká poranění a materiální škody.

Před zahájením prací vypněte všechny začleněné přístroje a komponenty a

▶

odpojte je od elektrické sítě.
Zajistěte všechny začleněné přístroje a komponenty proti opětovnému za-

▶

pnutí.
Po otevření přístroje se pomocí vhodného měřicího přístroje ujistěte, že

▶

součásti, které mohou mít elektrický náboj (např. kondenzátory), jsou vybité.

Podavač drátu se propojí se zdrojem pomocí propojovacího hadicového vedení.

1

Propojení podavače drátu se
svařovacím zdrojem je popsáno na
základě podavače drátu WF 25i Dual s
držákem cívky D300.
Propojení podavače drátu WF 25i Dual
s držákem cívky D450 se svařovacím
zdrojem se provádí stejným způsobem.

2

2x M5 x 12 mm

Opakujte kroky 1 a 2 na druhé straně podavače drátu

3

47

1

2

3

Gas 2

4

Gas 2

6

5

2

3

4

1

1

Posuňte podavač drátu dopředu;
protáhněte propojovací hadicové vedení a plyn 2 držákem cívky

5

Připojte propojovací hadicové vedení a plyn 2 k podavači drátu

6

Zatlačte podavač drátu zpět do původní polohy

48

2

1

1

7

2

11

2x M5 x 12 mm, utahovací moment = 3 Nm / 2,21lb ft

Opakujte krok 7 na druhé straně podavače drátu

8

9

CS

Připojení pro­dlužovací hadi­cové soupravy

Připevněte odlehčení tahu propojovacího hadicového vedení pomocí 2 šroubů

10

M5 x 12 mm k držáku cívky s drátem
utahovací moment = 3 Nm / 2,21 lb·ft

VAROVÁNÍ!

Nebezpečí zásahu elektrickým proudem v důsledku vadných systémových kom­ponent a nesprávné obsluhy.

Následkem mohou být těžká poranění a materiální škody.

Veškeré kabely, vedení a hadicová vedení musí být vždy pevně připojené, ne-

▶

poškozené a správně izolované.
Používejte pouze dostatečně dimenzované kabely, vedení a hadicová vedení.

▶

49

1

* jen u vodou chlazeného hadi-

cového vedení

CON = propojovací hadicové vedení

EXT = prodlužovací hadicová soupra-

va

2

50

Připojení svařovacího hořáku

3

1

CS

Bezpečnost

Připojení
svařovacího
hořáku
MIG/MAG

VAROVÁNÍ!

Nebezpečí zásahu elektrickým proudem.

Následkem mohou být těžká poranění a materiální škody.

Před zahájením prací vypněte všechny začleněné přístroje a komponenty a

▶

odpojte je od elektrické sítě.
Zajistěte všechny začleněné přístroje a komponenty proti opětovnému za-

▶

pnutí.
Po otevření přístroje se pomocí vhodného měřicího přístroje ujistěte, že

▶

součásti, které mohou mít elektrický náboj (např. kondenzátory), jsou vybité.

VAROVÁNÍ!

Nebezpečí zásahu elektrickým proudem v důsledku nedostatečného propojení.

Následkem mohou být těžká poranění a materiální škody.

Veškeré kabely, vedení a hadicová vedení musí být pevně připojené, nepoško-

▶

zené, správně izolované a dostatečně dimenzované.

1

2

51

*

*

3

4

5

3

1

1

* pouze pokud jsou v podavači drátu vestavěné přípojky chladicího média a v

případě vodou chlazených svařovacích hořáků;
dodržujte barevné značení přípojek chladicího média!

POZOR!

Nebezpečí v důsledku chybějícího chladicího média.

Pokud jsou hadice chladicího média jednoho svařovacího hořáku uzavřené, přes­tane být chladicím médiem zásobován i druhý svařovací hořák.
Může dojít k přehřátí a škodám na majetku.

Pokud jsou k dispozici přípojky chladicího média, vždy připojte hadice chla-

▶

dicího média obou svařovacích hořáků.

4

Opakujte kroky na druhé straně podavače drátu

6

5

52

Nasazení / výměna podávacích kladek

2

1

4

4

5

6

3

6

3

31
2

4
5

7

CS

Bezpečnost

Všeobecné infor­mace

VAROVÁNÍ!

Nebezpečí zásahu elektrickým proudem.

Následkem mohou být těžká poranění a materiální škody.

Před zahájením prací vypněte všechny začleněné přístroje a komponenty a

▶

odpojte je od elektrické sítě.
Zajistěte všechny začleněné přístroje a komponenty proti opětovnému za-

▶

pnutí.
Po otevření přístroje se pomocí vhodného měřicího přístroje ujistěte, že

▶

součásti, které mohou mít elektrický náboj (např. kondenzátory), jsou vybité.

Podávací kladky nejsou před prvním vyexpedováním nasazené v přístroji.

Pro zajištění optimálního posuvu drátové elektrody musí podávací kladky od­povídat průměru drátu a jeho legování.

UPOZORNĚNĹ!

Riziko v důsledku neodpovídajících podávacích kladek.

Následkem mohou být špatné svařovací vlastnosti.

Používejte jen podávací kladky, které odpovídají drátové elektrodě.

▶

Nasazení/
výměna
podávacích kla­dek

Přehled dostupných podávacích kladek a možnost jejich nahrazení najdete v se­znamu náhradních dílů.

POZOR!

Nebezpečí v důsledku vymrštěných držáků podávacích kladek.

Následkem mohou být zranění a poškození zdraví.

Během odjišťování napínací páky mějte prsty v dostatečné vzdálenosti nalevo

▶

i napravo od napínací páky.

1

2

53

POZOR!

3

8

6

7

9

3

1

2

2

5

4

4

4

5

5

6

1

2

3

Nebezpečí v důsledku přístupných podávacích kladek.

Následkem mohou být zranění a poškození zdraví.

Po nasazení/výměně podávacích kladek vždy namontujte ochranný kryt

▶

4kladkového pohonu.

3

4

54

Přestavba brzdy D450 pro provoz s cívkou s

(1)

(2)

1

drátem D300

Přestavba brzdy
D450 pro provoz
s cívkou s drátem
D300

Pokud má být držák cívky D450 bez krytu cívky provozován s cívkou s drátem
D300, je nutné přestavět brzdu:

(1) Montážní poloha brzdy při použití cívek s drátem o průměru 450 mm
(2) Montážní poloha brzdy při použití cívek s drátem o průměru 300 mm

Odstraňte šroub M16 na zadní straně brzdy

1

2

CS

Podavač drátu WF 25i Dual s uchycením cívky D450

Brzdu znovu upevněte v nové poloze pomocí šroubu M16

3

UPOZORNĚNĹ!

Při použití cívky s drátem D300 na držáku cívky D450 je třeba upravit také brz­dný účinek brzdy D450.

55

Nasazení cívky s drátem, nasazení košové cívky

Bezpečnost

VAROVÁNÍ!

Nebezpečí zásahu elektrickým proudem.

Následkem mohou být těžká poranění a materiální škody.

Před zahájením prací vypněte všechny začleněné přístroje a komponenty a

▶

odpojte je od elektrické sítě.
Zajistěte všechny začleněné přístroje a komponenty proti opětovnému za-

▶

pnutí.
Po otevření přístroje se pomocí vhodného měřicího přístroje ujistěte, že

▶

součásti, které mohou mít elektrický náboj (např. kondenzátory), jsou vybité.

VAROVÁNÍ!

Nebezpečí v důsledku pružnosti navinuté drátové elektrody.

Může dojít k vážnému zranění osob.

Noste ochranné brýle.

▶

Při nasazování cívky s drátem / košové cívky držte pevně konec drátové elek-

▶

trody, abyste zabránili poranění v důsledku zpětného protočení drátové elek­trody.

VAROVÁNÍ!

Nasazení cívky s
drátem D300

Nebezpečí v důsledku padající cívky s drátem / košové cívky.

Následkem mohou být těžká poranění a materiální škody.

Zajistěte, aby cívka s drátem / košová cívka včetně adaptéru košové cívky

▶

vždy pevně seděly na uchycení cívky drátu.

1

56

VAROVÁNÍ!

Při opačně nasazeném pojistném kroužku hrozí nebezpečí, že cívka s drátem
spadne.

Následkem mohou být těžká poranění a materiální škody.

Pojistný kroužek nasazujte vždy tak, jak je znázorněno níže.

▶

3

4

CS

Nasazení košové
cívky D300

VAROVÁNÍ!

Pokud chybí adaptér košové cívky, hrozí nebezpečí, že košová cívka spadne.

Následkem mohou být těžká poranění a materiální škody.

Při práci s košovými cívkami používejte výlučně adaptér košové cívky, který je

▶

součástí dodávky přístroje!

VAROVÁNÍ!

Nebezpečí v důsledku padající košové cívky.

Následkem mohou být těžká poranění a materiální škody.

Košovou cívku nasaďte na dodaný adaptér košové cívky tak, aby příčky košové

▶

cívky ležely ve vodicích drážkách adaptéru.

1 2

VAROVÁNÍ!

Při opačně nasazeném pojistném kroužku hrozí nebezpečí v důsledku padající
košové cívky.

Následkem mohou být těžká poranění a materiální škody.

Pojistný kroužek nasazujte vždy tak, jak je znázorněno níže.

▶

57

58

Nasazení cívky s

1

3

2

drátem D450

1

VAROVÁNÍ!

Při opačně nasazeném pojistném kroužku hrozí nebezpečí, že cívka s drátem
spadne.

Následkem mohou být těžká poranění a materiální škody.

Pojistný kroužek nasazujte vždy tak, jak je znázorněno níže.

▶

CS

UPOZORNĚNĹ!

Při použití 60lb cívek s trubičkovým drátem použijte vhodné cívkové adaptéry.

Cívkové adaptéry pro 60lb cívky s trubičkovým drátem nejsou ve společnosti Fro­nius k dispozici.

59

Zavedení drátové elektrody

Všeobecné infor­mace

Příprava

UPOZORNĚNĹ!

Drátovou elektrodu lze navléknout pomocí libovolného tlačítka zavedení drátu
na jiné systémové komponentě, např. tlačítkem zavedení drátu na svařovacím
zdroji.

Funkce tlačítka zavedení drátu je u všech systémových komponent výrobce
stejná.

Další informace o funkci tlačítka zavedení drátu najdete od strany 39.

▶

VAROVÁNÍ!

Nebezpečí v důsledku pružnosti navinuté drátové elektrody.

Může dojít k vážnému zranění osob.

Noste ochranné brýle.

▶

Při nasazování cívky s drátem / košové cívky držte pevně konec drátové elek-

▶

trody, abyste zabránili poranění v důsledku zpětného protočení drátové elek­trody.

POZOR!

Nebezpečí v důsledku nechtěného zapálení oblouku.

Následkem mohou být poranění a materiální škody.

Před zahájením prací přerušte uzemnění mezi svařovacím systémem a

▶

svařencem.

POZOR!

Nebezpečí v důsledku ostré hrany konce drátové elektrody.

Následkem mohou být poranění a materiální škody.

Před zaváděním drátové elektrody pečlivě odstraňte otřepy na jejím konci.

▶

1

60

Zavedení drátové

4

5

3

2

1

6

elektrody

VAROVÁNÍ!

Nebezpečí v důsledku vysunutí drátové elektrody.

Může dojít k vážnému zranění osob.

Držte svařovací hořák tak, aby špička svařovacího hořáku směřovala od ob-

▶

ličeje a od těla.
Používejte vhodné ochranné brýle.

▶

Nemiřte svařovacím hořákem na jiné osoby.

▶

Zajistěte, aby se drátová elektroda nedotýkala žádných elektricky vodivých

▶

předmětů.

POZOR!

Nebezpečí v důsledku nechtěného zapálení oblouku.

Následkem mohou být poranění a materiální škody.

Před zahájením prací přerušte uzemnění mezi svařovacím systémem a

▶

svařencem.

Narovnejte hadicové vedení svařovacího hořáku

1

2

CS

61

Nastavení přítla-

1

ku

POZOR!

Nebezpečí způsobené nadměrným přítlakem.

Následkem mohou být špatné svařovací vlastnosti.

Přítlak nastavte tak, aby drátová elektroda nebyla deformována, ale přesto

▶

bylo zaručeno dokonalé podávání drátu.

1

Směrné hodnoty přítlaku pro kladky s
U-drážkou:

ocel: 4 - 5

-

CrNi: 4 - 5

-

Hliník: 0,5 - 1,5

-

Plněné drátové elektrody: 2 - 3

-

Směrná hodnota pro rýhované kladky:

Plněné drátové elektrody: 1 - 2

-

Dbejte na informace uvedené na štítku
na pohonu drátu!

62

Nastavení brzdy

1

4

5

STOP

6

7

3

1

2

2

1

CS

Všeobecné infor­mace

Nastavení brzdy
D300

UPOZORNĚNĹ!

Dobíhání brzdy může vést k materiálním škodám.

Po uvolnění tlačítka hořáku / tlačítka zavedení drátu se nesmí cívka s drátem

▶

dále otáčet.
Pokud se otáčí, upravte seřízení brzdy.

▶

VAROVÁNÍ!

Nebezpečí v důsledku vysunutí drátové elektrody.

Může dojít k vážnému zranění osob.

Držte svařovací hořák tak, aby špička svařovacího hořáku směřovala od ob-

▶

ličeje a od těla.
Používejte vhodné ochranné brýle.

▶

Nemiřte svařovacím hořákem na jiné osoby.

▶

Zajistěte, aby se drátová elektroda nedotýkala žádných elektricky vodivých

▶

předmětů.

POZOR!

Nebezpečí v důsledku nechtěného zapálení oblouku.

Následkem mohou být poranění a materiální škody.

Před zahájením prací přerušte uzemnění mezi svařovacím systémem a

▶

svařencem.

1

2

63

2

4

STOP

OK

3

1

3

Konstrukce brz­dy D300

Nastavení brzdy
u podavače drátu
WF 25i Dual
D450

VAROVÁNÍ!

Nebezpečí v důsledku chybné
montáže.

Následkem mohou být těžká poranění
a materiální škody.

Nerozebírejte brzdu.

▶

Údržbářské a servisní práce nechte

▶

provádět pouze vyškoleným od­borným personálem.

Brzda je k dispozici pouze jako kom­plet.
Vyobrazení brzdy slouží pouze pro in­formaci!

VAROVÁNÍ!

Nebezpečí v důsledku vysunutí drátové elektrody.

Může dojít k vážnému zranění osob.

Držte svařovací hořák tak, aby špička svařovacího hořáku směřovala od ob-

▶

ličeje a od těla.
Používejte vhodné ochranné brýle.

▶

Nemiřte svařovacím hořákem na jiné osoby.

▶

Zajistěte, aby se drátová elektroda nedotýkala žádných elektricky vodivých

▶

předmětů.

64

POZOR!

Nebezpečí v důsledku nechtěného zapálení oblouku.

Následkem mohou být poranění a materiální škody.

Před zahájením prací přerušte uzemnění mezi svařovacím systémem a

▶

svařencem.

1

4

5

STOP

6

7

3

1

2

1

2

1

2

4

STOP

OK

3

1

2

CS

3

65

Konstrukce brz­dy D450

Brzda je k dispozici pouze jako komplet.
Vyobrazení brzdy slouží pouze pro informaci!

Předběžná konstrukce brzdy D450

VAROVÁNÍ!

Nebezpečí v důsledku chybné montáže.

Následkem mohou být těžká poranění a materiální škody.

Nerozebírejte brzdu.

▶

Údržbářské a servisní práce nechte provádět pouze vyškoleným odborným

▶

personálem.

66

Uvedení do provozu

CS

Bezpečnost

Varování před
nezakrytými
částmi pod
napětím u poda­vače drátu WF
25i Dual s
držákem cívky
D450 bez krytu
cívky

VAROVÁNÍ!

Nebezpečí v důsledku nesprávné obsluhy a nesprávně provedených prací.

Následkem mohou být těžká poranění a materiální škody.

Veškeré práce popsané v tomto dokumentu smí provádět jen technicky

▶

vyškolený odborný personál.
Tento dokument je nutné v plném rozsahu přečíst a porozumět mu.

▶

Je nutné přečíst všechny bezpečnostní předpisy a uživatelskou dokumentaci

▶

k tomuto přístroji a všem systémovým komponentám a porozumět jim.

Jen pro podavač drátu WF 25i Dual s držákem cívky D450 bez krytu cívky:

Pokud je dvouhlavý podavač drátu
připojený ke svařovacímu zdroji a
svařovací zdroj je zapnutý, jsou některé
části pod napětím nezakryté!

VAROVÁNÍ!

Úraz elektrickým proudem může být smrtelný!
Nebezpečí úrazu elektrickým proudem z nezakrytých částí pod napětím.

Kontakt s částmi pod napětím může způsobit vážné zranění.

Nedotýkejte se následujících částí pod napětím:

▶

cívka s drátem,
drátová elektroda,
proudové zásuvky,
přípojka svařovacího hořáku,
podávací kladky (při otevřeném krytu podávacích kladek).
Noste suché izolační rukavice.

▶

Nenoste vlhké ani poškozené rukavice.

▶

Použijte suchý podklad, který izoluje od podlahy a pracovní plochy.

▶

67

Předpoklady pro
uvedení do pro­vozu

Pro uvedení podavače drátu do provozu musí být splněny následující předpokla­dy:

podavač drátu je propojen se svařovacím zdrojem pomocí propojovacího hadi-

-

cového vedení
svařovací hořák je připojen k podavači drátu

-

podávací kladky jsou nasazeny do podavače drátu

-

cívky s drátem / košové cívky s košovým adaptérem jsou nasazené v podavači

-

drátu
drátové elektrody jsou zavedené

-

přítlak podávacích kladek je nastavený

-

brzdy jsou nastavené

-

všechny kryty jsou uzavřené, všechny bočnice připevněné, všechna bez-

-

pečnostní zařízení neporušená a na svém místě
svařovací procesní linka je zvolená

-

Uvedení do pro­vozu

Upozornění pro
použití TIG AC

Uvedení podavače drátu do provozu se provádí při manuálním použití stisknutím
tlačítka hořáku a při automatizovaných úkonech aktivním signálem zahájení
svařování.

UPOZORNĚNĹ!

Pokud je dvouhlavý podavač drátu integrován do multiprocesního svařovacího
systému, musí být podavač drátu před aktivací svařovacího procesu TIG AC od­pojen od svařovacího zdroje!

Odpojte propojovací hadicové vedení!

▶

68

Výběr svařovací procesní linky

1

2

CS

Výběr svařovací
procesní linky

Výběr svařovací
procesní linky
pomocí tlačítka
hořáku

Výběr svařovací
procesní linky
pomocí
tlačítka/LED na
podavači drátu

Svařovací procesní linku lze zvolit následujícím způsobem:

pomocí tlačítka hořáku na svařovacím hořáku

-

na podavači drátu pomocí tlačítka/LED

-

na podavači drátu pomocí tlačítka zkoušky plynu, zpětného chodu drátu a za-

-

vedení drátu
na svařovacím zdroji

-

dálkovým ovladačem RC Panel Standard nebo RC Panel Pro

-

UPOZORNĚNĹ!

Během svařování není možné přepnout na jinou svařovací procesní linku.

Přepnutí na jinou svařovací procesní linku se provádí stisknutím příslušného
tlačítka hořáku.

Přepnutí na jinou svařovací procesní linku se provádí stisknutím příslušného
tlačítka na podavači drátu.
Pokud se na tlačítku rozsvítí kontrolka LED, je tato linka svařovacího procesu akti­vována.

1

Tlačítko/LED na podavači drátu
1, 2 = svařovací procesní linky

69

Výběr svařovací
procesní linky
pomocí tlačítka
zkoušky plynu,
zpětného chodu
drátu a zavedení
drátu

Pokud je na jedné straně podavače drátu stisknuto tlačítko zkoušky plynu,
zpětného pohybu drátu nebo zavedení drátu, tato svařovací procesní linka se akti­vuje.
Kontrolka LED příslušného tlačítka na podavači drátu se rozsvítí.

1

Výběr svařovací
procesní linky na
svařovacím zdro­ji nebo pomocí
dálkového ovla­dače RC Panel
Pro

Výběr svařovací
procesní linky
pomocí
dálkového ovla­dače RC Panel
Standard

Svařovací zdroj nebo dálkový ovladač RC Panel Pro rozpoznají, zda se ve
svařovacím systému nachází dvouhlavý podavač drátu. Na stavovém řádku disple­je svařovacího zdroje se zobrazuje aktivní svařovací procesní linka.

Chcete-li změnit svařovací procesní linku, dotkněte svařovací procesní linky zob­razené na stavovém řádku a potvrďte následný bezpečnostní dotaz ke změně pro­cesní svařovací linky.

Podrobnosti o výběru svařovací procesní linky naleznete v návodu k obsluze
svařovacího zdroje.

Chcete-li změnit svařovací procesní linku, 2krát stiskněte zadávací kolečko
dálkového ovladače:

levé zadávací kolečko = svařovací procesní linka 1

-

pravé zadávací kolečko = svařovací procesní linka 2

-

Na displeji dálkového ovladače se zobrazuje změna svařovací procesní linie.

Po zhasnutí displeje se rozsvítí kontrolka LED na příslušném zadávacím kolečku,
která signalizuje aktivní svařovací procesní linku.

70

Diagnostika a odstraňování závad

CS

Bezpečnost

VAROVÁNÍ!

Nebezpečí v důsledku nesprávné obsluhy a nesprávně provedených prací.

Následkem mohou být těžká poranění a materiální škody.

Veškeré práce popsané v tomto dokumentu smí provádět jen technicky

▶

vyškolený odborný personál.
Tento dokument je nutné v plném rozsahu přečíst a porozumět mu.

▶

Je nutné přečíst všechny bezpečnostní předpisy a uživatelskou dokumentaci

▶

k tomuto přístroji a všem systémovým komponentám a porozumět jim.

VAROVÁNÍ!

Nebezpečí zásahu elektrickým proudem.

Následkem mohou být těžká poranění a materiální škody.

Před zahájením prací vypněte všechny začleněné přístroje a komponenty a

▶

odpojte je od elektrické sítě.
Zajistěte všechny začleněné přístroje a komponenty proti opětovnému za-

▶

pnutí.
Po otevření přístroje se pomocí vhodného měřicího přístroje ujistěte, že

▶

součásti, které mohou mít elektrický náboj (např. kondenzátory), jsou vybité.

VAROVÁNÍ!

Diagnostika a
odstraňování
závad

Nebezpečí v důsledku horkých systémových komponent a/nebo provozních
prostředků.

Následkem mohou být těžké popáleniny a opařeniny.

Před zahájením prací nechte všechny horké systémové komponenty a/nebo

▶

provozní prostředky ochladit na +25 °C / +77 °F (například chladicí médium,
vodou chlazené systémové komponenty, hnací motor podavače drátu…).
Pokud ochlazení není možné, noste vhodné ochranné prostředky (například

▶

žáruvzdorné ochranné rukavice, ochranné brýle…).

Poznamenejte si sériové číslo a konfiguraci přístroje a předejte vše spolu s de­tailním popisem závady servisní službě, pokud

dojde k závadám, které nejsou níže popsány

-

uvedená opatření k odstranění závad nejsou úspěšná

-

71

Svařovací zdroj nefunguje

Síťový vypínač je zapnutý, indikace nesvítí

Příčina:
Odstranění:

Příčina:
Odstranění:

Příčina:
Odstranění:

Příčina:

Odstranění:

Po stisknutí tlačítka hořáku zdroj nereaguje

Síťový vypínač svařovacího zdroje je zapnutý, indikace svítí

Příčina:
Odstranění:

Neprochází svařovací proud

Síťový vypínač svařovacího zdroje je zapnutý, indikace svítí

Přerušené síťové vedení, síťová zástrčka není správně zasunutá
Prověření síťového vedení, event. zasunutí síťové zástrčky do

zásuvky

Vadná síťová zásuvka nebo síťová zástrčka
Výměna vadných součástek

Síťové jištění
Výměna síťového jištění

Zkrat na napájení 24V přípojky SpeedNet nebo externím senzo­ru

Odpojení připojených komponent

Vadný svařovací hořák nebo řídicí vedení svařovacího hořáku
Výměna svařovacího hořáku

Příčina:
Odstranění:

Příčina:
Odstranění:

Neprotéká ochranný plyn

Všechny ostatní funkce jsou k dispozici

Příčina:
Odstranění:

Příčina:
Odstranění:

Příčina:
Odstranění:

Příčina:
Odstranění:

Příčina:
Odstranění:

Nevyhovující uzemnění
Přezkoušejte polaritu uzemnění

Přerušený proudový kabel ve svařovacím hořáku
Výměna svařovacího hořáku

Prázdná lahev s ochranným plynem
Výměna lahve s ochranným plynem

Vadný redukční ventil
Výměna redukčního ventilu

Poškozená nebo nenamontovaná plynová hadice
Výměna nebo montáž plynové hadice

Vadný svařovací hořák
Výměna svařovacího hořáku

Vadný magnetický plynový ventil
Informujte servisní službu

72

Nerovnoměrná rychlost drátu

Příčina:
Odstranění:

Nastaven příliš silný brzdný účinek
Uvolnění brzdného mechanismu

CS

Příčina:
Odstranění:

Příčina:
Odstranění:

Příčina:
Odstranění:

Příčina:
Odstranění:

Problémy při podávání drátu

při použití dlouhých hadicových souprav

Příčina:
Odstranění:

Svařovací hořák se příliš zahřívá

Příčina:
Odstranění:

Příliš úzký otvor kontaktní trubice
Použití odpovídající kontaktní trubice

Vadný bovden uvnitř svařovacího hořáku
Kontrola bovdenu, zda není přelomený, znečištěný atd., a jeho

případná výměna

Nevhodné podávací kladky pro použitou drátovou elektrodu
Použití vhodných podávacích kladek

Nesprávný přítlak podávacích kladek
Optimalizace přítlaku

Špatné uložení hadicového vedení
Uložení hadicového vedení do přímého směru, zamezení malým

poloměrům ohybu

Svařovací hořák je nedostatečně dimenzovaný
Respektujte dovolené zatížení a povolený výkon

Příčina:

Odstranění:

Jen u vodou chlazených systémů: Příliš nízký průtok chladicího
média

Zkontrolujte stav chladicího média, průtok chladicího média,
znečištění chladicího média atd. Podrobné informace naleznete
v návodu k obsluze chladicího modulu

73

Nevyhovující svařovací vlastnosti

Příčina:
Odstranění:

Chybně nastavené parametry svařování
Kontrola nastavení

Příčina:
Odstranění:

Příčina:
Odstranění:

Příčina:
Odstranění:

Příčina:
Odstranění:

Příčina:
Odstranění:

Příčina:
Odstranění:

Příčina:
Odstranění:

Špatné uzemnění
Vytvoření dobrého kontaktu se svařencem

Neprotéká žádný ochranný plyn, resp. je ho příliš málo
Kontrola redukčního ventilu, plynové hadice, magnetického ply-

nového ventilu, přípojky ochranného plynu svařovacího hořáku
atd.

Netěsný svařovací hořák
Výměna svařovacího hořáku

Špatná nebo vydřená kontaktní špička
Výměna kontaktní špičky

Špatné legování drátu, resp. špatný průměr drátu
Kontrola vložené drátové elektrody

Špatné legování drátu, resp. špatný průměr drátu
Kontrola svařitelnosti základního materiálu

Nevhodný ochranný plyn pro legování drátu
Použití správného ochranného plynu

Příčina:
Odstranění:

Opotřebení drážky podávacích kladek drátu
Výměna podávacích kladek drátu

74

Péče, údržba a likvidace odpadu

CS

Všeobecné infor­mace

Bezpečnost

Za normálních provozních podmínek vyžaduje přístroj minimum péče a údržby.
Pro udržení svařovacího systému v provozuschopném stavu po řadu let je za­potřebí dodržovat uvedená opatření.

VAROVÁNÍ!

Nebezpečí v důsledku nesprávné obsluhy a nesprávně provedených prací.

Následkem mohou být těžká poranění a materiální škody.

Veškeré práce popsané v tomto dokumentu smí provádět jen technicky

▶

vyškolený odborný personál.
Tento dokument je nutné v plném rozsahu přečíst a porozumět mu.

▶

Je nutné přečíst všechny bezpečnostní předpisy a uživatelskou dokumentaci

▶

k tomuto přístroji a všem systémovým komponentám a porozumět jim.

VAROVÁNÍ!

Nebezpečí zásahu elektrickým proudem.

Následkem mohou být těžká poranění a materiální škody.

Před zahájením prací vypněte všechny začleněné přístroje a komponenty a

▶

odpojte je od elektrické sítě.
Zajistěte všechny začleněné přístroje a komponenty proti opětovnému za-

▶

pnutí.
Po otevření přístroje se pomocí vhodného měřicího přístroje ujistěte, že

▶

součásti, které mohou mít elektrický náboj (např. kondenzátory), jsou vybité.

Při každém uve­dení do provozu

VAROVÁNÍ!

Nebezpečí v důsledku horkých systémových komponent a/nebo provozních
prostředků.

Následkem mohou být těžké popáleniny a opařeniny.

Před zahájením prací nechte všechny horké systémové komponenty a/nebo

▶

provozní prostředky ochladit na +25 °C / +77 °F (například chladicí médium,
vodou chlazené systémové komponenty, hnací motor podavače drátu…).
Pokud ochlazení není možné, noste vhodné ochranné prostředky (například

▶

žáruvzdorné ochranné rukavice, ochranné brýle…).

Přezkoušejte všechna hadicová vedení a uzemnění, zda nejsou poškozené.

-

Poškozené součásti vyměňte.
Přezkoušejte podávací kladky a bovdeny, zda nejsou poškozené. Poškozené

-

součásti vyměňte.
Přezkoušejte přítlak podávacích kladek a případně ho nastavte.

-

75

Každých
6 měsíců

POZOR!

Nebezpečí v důsledku stlačeného vzduchu na krátkou vzdálenost.

Může dojít k poškození elektronických součástek.

Neofukujte elektronické součástky příliš zblízka.

▶

Otevřete kryty, demontujte boční díly přístroje a vyčistěte vnitřek přístroje

-

pomocí suchého stlačeného vzduchu s nižším tlakem. Po vyčištění obnovte
původní nastavení přístroje.

Likvidace odpa­du

Likvidace odpadu musí být provedena v souladu s platnými národními a místními
předpisy.

76

Technické údaje

CS

WF 25i Dual

Napájecí napětí 24 V DC / 60 V DC

Jmenovitý proud 0,5 A / 1,2 A

Svařovací proud
při 10 min / 40 °C (104 °F)

Maximální tlak ochranného plynu 7 barů

Chladicí médium Originální Fronius

Maximální tlak chladicího média 5 barů

Rychlost drátu 1 - 25 m/min

Pohon drátu 4kladkový pohon

Průměr drátu 0,8 - 1,6 mm

Průměr cívky s drátem max. 300 mm

Hmotnost cívky s drátem max. 19 kg

40 % ED* / 500 A
60 % ED* / 450 A

100 % ED* / 360 A

101.53 psi

72.53 psi

39.37 - 984.25 ipm

0.03 - 0.06 in.

max. 11.81 in.

max. 41.89 Ib.

Krytí IP 23

Certifikace S / CE / CSA

Rozměry d x š x v
(bez rozšířené výbavy)

Hmotnost
(bez rozšířené výbavy)

* ED = dovolené zatížení

550 x 256 x 354,5 mm

21,65 x 10,08 x 13,96 in.

18,8 kg

41,45 Ib.

77

Držák cívky s
krytem D300

Průměr cívky s drátem max. 300 mm

max. 11.81 in.

Hmotnost cívky s drátem max. 19 kg

max. 41.89 Ib.

Krytí IP 23

Rozměry d x š x v 620 x 557 x 444 mm

24,37 x 21,93 x 17,48 in.

Hmotnost - kg

- Ib.

Držák cívky bez
krytu D450

HP 70i

Průměr cívky s drátem max. 450 mm

max. 17.72 in.

Hmotnost cívky s drátem max. 27,2 kg

max. 60 Ib.

Krytí IP 20

Rozměry d x š x v 616 x 506 x 424 mm

24,25 x 19,92 x 16,69 in.

Hmotnost - kg

- Ib.

Svařovací proud při 10 min / 40 °C
(104 °F)

* ED = dovolené zatížení

40 % ED* / 400 A

60 % ED* / 365 A

100 % ED* / 320 A

HP 95i

78

Svařovací proud při 10 min / 40 °C
(104 °F)

* ED = dovolené zatížení

40 % ED* / 500 A
60 % ED* / 450 A

100 % ED* / 360 A

CS

79
